ЛЭП – это проводная или кабельная линия передачи электроэнергии. Воздушные и кабельные линии Воздушные и кабельные линии электропередачи

Содержание статьи

Главное по теме

Основными элементами воздушных линий являются провода, изоляторы, линейная арматура, опоры и фундаменты. На воздушных линиях переменного трехфазного тока подвешивают не менее трех проводов, составляющих одну цепь; на воздушных линиях постоянного тока - не менее двух проводов.

По количеству цепей ВЛ подразделяются на одно, двух и многоцепные. Количество цепей определяется схемой электроснабжения и необходимостью ее резервирования. Если по схеме электроснабжения требуются две цепи, то эти цепи могут быть подвешены на двух отдельных одноцепных ВЛ с одноцепными опорами или на одной двухцепной ВЛ с двухцепными опорами. Расстояние / между соседними опорами называют пролетом, а расстояние между опорами анкерного типа - анкерным участком.

Провода, подвешиваемые на изоляторах (А, - длина гирлянды) к опорам (рис. 5.1, а), провисают по цепной линии. Расстояние от точки подвеса до низшей точки провода называется стрелой провеса /. Она определяет габарит приближения провода к земле А, который для населенной местности равен: до поверхности земли до 35 и ПО кВ - 7 м; 220 кВ - 8 м; до зданий или сооружений до 35 кВ - 3 м; 110 кВ - 4 м; 220 кВ - 5 м. Длина пролета / определяется экономическими условиями. Длина пролета до 1 кВ обычно составляет 30…75 м; ПО кВ - 150…200 м; 220 кВ - до 400 м.

Разновидности опор электропередач

В зависимости от способа подвески проводов опоры бывают:

1. промежуточные, на которых провода закрепляют в поддерживающих зажимах;
2. анкерного типа, служащие для натяжения проводов; на этихопорах провода закрепляют в натяжных зажимах;
3. угловые, которые устанавливают на углах поворота ВЛ с подвеской проводов в поддерживающих зажимах; они могут быть промежуточные, ответвительные и угловые, концевые, анкерные угловые.

Укрупнено же опоры ВЛ выше 1 кВ подразделяются на два вида анкерные, полностью воспринимающие тяжение проводов и тросов в смежных пролетах; промежуточные, не воспринимающие тяжение проводов или воспринимающие частично.

На ВЛ применяют деревянные опоры (рис. 5Л, б, в), деревянные опоры нового поколения (рис. 5.1, г), стальные (рис. 5.1, д) и железобетонные опоры.

Деревянные опоры ВЛ

Деревянные опоры ВЛ все еще имеют распространение в странах, располагающих лесными запасами. Достоинствами дерева как материала для опор являются: небольшой удельный вес, высокая механическая прочность, хорошие электроизоляционные свойства, природный круглый сортамент. Недостатком древесины является ее гниение, для уменьшения которого применяют антисептики.

Эффективным методом борьбы с гниением является пропитка древесины маслянистыми антисептиками. В США осуществляется переход к деревянным клееным опорам.

Для ВЛ напряжением 20 и 35 кВ, на которых применяют штыревые изоляторы, целесообразно применение одностоечных свечеобразных опор с треугольным расположением проводов. На воздушных ЛЭП 6 -35 кВ со штыревыми изоляторами при любом расположении проводов расстояние между ними D, м, должно быть не меньше значений, определяемых по формуле

где U - линии, кВ; - наибольшая стрела провеса, соответствующая габаритному пролету, м; Ь - толщина стенки гололеда, мм (не более 20 мм).

Для ВЛ 35 кВ и выше с подвесными изоляторами при горизонтальном расположении проводов минимальное расстояние между проводами, м, определяется по формуле

Стойку опоры выполняют составной: верхнюю часть (собственно стойку) - из бревен длиной 6,5…8,5 м, а нижнюю часть (так называемый пасынок) - из железобетона сечением 20 х 20 см, длиной 4,25 и 6,25 м или из бревен длиной 4,5…6,5 м. Составные опоры с железобетонным пасынком сочетают в себе преимущества железобетонных и деревянных опор: грозоустойчивость и сопротивляемость гниению в месте касания с грунтом. Соединение стойки с пасынком выполняют проволочными бандажами из стальной проволоки диаметром 4…6 мм, натягиваемой при помощи скрутки или натяжным болтом.

Анкерные и промежуточные угловые опоры для ВЛ 6 - 10 кВ выполняют в виде Аобразной конструкции с составными стойками.

Стальные опоры электропередачи

Широко применяют на ВЛ напряжением 35 кВ и выше.

По конструктивному исполнению стальные опоры могут быть двух видов:

1. башенные или одностоечные (см. рис. 5.1, д);
2. портальные, которые по способу закрепления подразделяютсяна свободностоящие опоры и опоры на оттяжках.

Достоинством стальных опор является их высокая прочность, недостатком - подверженность коррозии, что требует при эксплуатации проведения периодической окраски или нанесения антикоррозийного покрытия.

Опоры изготавливают из стального углового проката (в основном применяют равнобокий уголок); высокие переходные опоры могут быть изготовлены из стальных труб. В узлах соединения элементов применяют стальной лист различной толщины. Независимо от конструктивного исполнения стальные опоры выполняют в виде пространственных решетчатых конструкций.

Железобетонные опоры электропередачи

По сравнению с металлическими более долговечны и экономичны в эксплуатации, так как требуют меньше ухода и ремонта (если брать жизненный цикл, то железобетонные - более энергозатратны). Основное преимущество железобетонных опор - уменьшение расхода стали на 40…75%, недостаток - большая масса. По способу изготовления железобетонные опоры подразделяются на бетонируемые на месте установки (большей частью такие опоры применяют зарубежом) и заводского изготовления.

Крепление траверс к стволу стойки железобетонной опоры выполняют с помощью болтов, пропущенных через специальные отверстия в стойке, или с помощью стальных хомутов, охватывающих ствол и имеющих цапфы для крепления на них концов поясов траверс. Металлические траверсы предварительно подвергают горячей оцинковке, поэтому они долгое время не требуют при эксплуатации специального ухода и наблюдения.

Провода воздушных линий выполняют неизолированными, состоящими из одной или нескольких свитых проволок. Провода из одной проволоки, называемые однопроволочными (их изготавливают сечением от 1 до 10 мм2), имеют меньшую прочность и применяются только на ВЛ напряжением до 1 кВ. Многопроволочные провода, свитые из нескольких проволок, применяются на ВЛ всех напряжений.

Материалы проводов и тросов должны иметь высокую электрическую проводимость, обладать достаточной прочностью, выдерживать атмосферные воздействия (в этом отношении наибольшей стойкостью обладают медные и бронзовые провода; провода из алюминия подвержены коррозии, особенно на морских побережьях, где в воздухе содержатся соли; стальные провода разрушаются даже в нормальных атмосферных условиях).

Для ВЛ применяют однопроволочные стальные провода диаметром 3,5; 4 и 5 мм и медные провода диаметром до 10 мм. Ограничение нижнего предела обусловлено тем, что провода меньшего диаметра имеют недостаточную механическую прочность. Верхний предел ограничен из-за того, что изгибы однопроволочного провода большего диаметра могут вызвать в его внешних слоях такие остаточные деформации, которые будут снижать его механическую прочность.

Многопроволочные провода, скрученные из нескольких проволок, обладают большой гибкостью; такие провода могут выполняться любым сечением (их изготавливают сечением от 1,0 до 500 мм2).

Диаметры отдельных проволок и их количество подбирают так, чтобы сумма поперечных сечений отдельных проволок дала требуемое общее сечение провода.

Как правило, многопроволочные провода изготавливают из круглых проволок, причем в центре помещается одна или несколько проволок одинакового диаметра. Длина скрученной проволоки немного больше длины провода, измеренной по его оси. Это вызывает увеличение фактической массы провода на 1 …2 % по сравнению с теоретической массой, которая получается при умножении сечения провода на длину и плотность. Во всех расчетах принимается фактическая масса провода, указанная в соответствующих стандартах.

Марки неизолированных проводов обозначают:

• буквами М, А, АС, ПС - материал провода;
• цифрами - сечение в квадратных миллиметрах.

Алюминиевая проволока А может быть:

• марки AT (твердой неоттоженной)
• AM (отожженной мягкой) сплавов АН, АЖ;
• АС, АСХС - из стального сердечника и алюминиевых проволок;
• ПС - из стальных проволок;
• ПСТ - из стальной оцинкованной проволоки.

Например, А50 обозначает алюминиевый провод, сечение которого равно 50 мм2;

• АС50/8 - сталеалюминевый провод сечением алюминиевой части 50 мм2, стального сердечника 8 мм2 (в электрических расчетах учитывается проводимость только алюминиевой части провода);
• ПСТЗ,5, ПСТ4, ПСТ5 - однопроволочные стальные провода, где цифры соответствуют диаметру провода в миллиметрах.

Стальные тросы, применяемые на ВЛ в качестве грозозащитных, изготавливают из оцинкованной проволоки; их сечение должно быть не менее 25 мм2. На ВЛ напряжением 35 кВ применяют тросы сечением 35 мм2; на линиях ПО кВ - 50 мм2; на линиях 220 кВ и выше -70 мм2.

Сечение многопроволочных проводов различных марок определяется для ВЛ напряжением до 35 кВ по условиям механической прочности, а для ВЛ напряжением ПО кВ и выше - по условиям потерь на корону. На ВЛ при пересечении различных инженерных сооружений (линий связи, железных и шоссейных дорог и т.д.) необходимо обеспечивать более высокую надежность, поэтому минимальные сечения проводов в пролетах пересечений должны быть увеличены (табл. 5.2).

При обтекании проводов потоком воздуха, направленным поперек оси ВЛ или под некоторым углом к этой оси, с подветренной стороны провода возникают завихрения. При совпадении частоты образования и перемещения вихрей с одной из частот собственных колебаний провод начинает колебаться в вертикальной плоскости.

Такие колебания провода с амплитудой 2…35 мм, длиной волны 1…20 м и частотой 5…60 Гц называются вибрацией.

Обычно вибрация проводов наблюдается при скорости ветра 0,6… 12,0 м/с;

Стальные провода не допускаются в пролетах над трубопроводами и железными дорогами.

Вибрация, как правило, имеет место в пролетах длиной более 120 м и на открытой местности. Опасность вибрации заключается в обрыве отдельных проволок провода на участках их выхода из зажимов изза повышения механического напряжения. Возникают переменные от периодических изгибов проволок в результате вибрации и сохраняются в подвешенном проводе основные растягивающие напряжения.

В пролетах длиной до 120 м защиты от вибрации не требуется; не подлежат защите и участки любых ВЛ, защищенных от поперечных ветров; на больших переходах рек и водных пространств требуется защита независимо от в проводах. На ВЛ напряжением 35 …220 кВ и выше защиту от вибрации выполняют путем установки виброгасителей, подвешенных на стальном тросе, поглощающих энергию вибрирующих проводов с уменьшением амплитуды вибрации около зажимов.

При гололеде наблюдается так называемая пляска проводов, которая, так же как и вибрация, возбуждается ветром, но отличается от вибрации большей амплитудой, достигающей 12… 14 м, и большей длиной волны (с одной и двумя полуволнами в пролете). В плоскости, перпендикулярной оси ВЛ, провод На напряжении 35 - 220 кВ провода изолируют от опор гирляндами подвесных изоляторов. Для изоляции ВЛ 6 -35 кВ применяют штыревые изоляторы.

Проходя по проводам ВЛ, выделяет теплоту и нагревает провод. Под влиянием нагрева провода происходят:

1. удлинение провода, увеличение стрелы провеса, изменение расстояния до земли;
2. изменение натяжения провода и его способности нести механическую нагрузку;
3. изменение сопротивления провода, т. е. изменение потерь электрической мощности и энергии.

Все условия могут изменяться при наличии постоянства параметров окружающей среды или изменяться совместно, воздействуя на работу провода ВЛ. При эксплуатации ВЛ считают, что при номинальном токе нагрузки температура провода составляет 60…70″С. Температура провода будет определяться одновременным воздействием тепловыделения и охлаждения или теплоотвода. Теплоотвод проводов ВЛ возрастает с увеличением скорости ветра и понижением температуры окружающего воздуха.

При уменьшении температуры воздуха от +40 до 40 °С и увеличении скорости ветра от 1 до 20 м/с тепловые потери изменяются от 50 до 1000 Вт/м. При положительных температурах окружающего воздуха (0…40 °С) и незначительных скоростях ветра (1 …5 м/с) тепловые потери составляют 75…200 Вт/м.

Для определения воздействия перегрузки на увеличение потерь сначала определяется

где RQ - сопротивление провода при температуре 02, Ом; R0] - сопротивление провода при температуре, соответствующей расчетной нагрузке в условиях эксплуатации, Ом; А/.у.с - коэффициент температурного увеличения сопротивления, Ом/°С.

Увеличение сопротивления провода по сравнению с сопротивлением, соответствующим расчетной нагрузке, возможно при перегрузке 30 % на 12 %, а при перегрузке 50 % - на 16 %

Увеличения потери AUпри перегрузке до 30 % можно ожидать:

1. при расчете ВЛ на AU =5% А?/30 = 5,6%;
2. при расчете ВЛ на А17= 10 % Д?/30 = 11,2 %.

При перегрузке ВЛ до 50 % увеличение потери будет равно соответственно 5,8 и 11,6 %. Учитывая график нагрузки, можно отметить, что при перегрузке ВЛ до 50 % потери кратковременно превышают допустимые нормативные значения на 0,8… 1,6 %, что существенно не влияет на качество электроэнергии.

Применение провода СИП

С начала века получили распространение низковольтные воздушные сети, выполненные как самонесущая система изолированных проводов (СИП).

Используется СИП в городах как обязательнаяпрокладка, как магистраль в сельских зонах со слабой плотностью населения, ответвления к потребителям. Способы прокладки СИП различны: натягивание на опорах; натягивание по фасадам зданий; прокладка вдоль фасадов.

Конструкция СИП (униполярных бронированных и небронированных, триполярных с изолированной или голой несущей нейтралью) в общем случае состоит из медной или алюминиевой проводниковой многопроволочной жилы, окруженной внутренним полупроводниковым экструдированным экраном, затем - изоляцией из шитого полиэтилена, полиэтилена или ПВХ. Герметичность обеспечивается порошком и компаундированной лентой, поверх которых расположен металлический экран из меди или алюминия в виде спирально уложенных нитей или ленты, с использованием экструдированного свинца.

Поверх подушки кабельной брони, выполненной из бумаги, ПВХ, полиэтилена, делают броню из алюминия в виде сетки из полосок и нитей. Внешняя защита выполнена из ПВХ, полиэтилена без гелогена. Пролеты прокладки, рассчитанные с учетом ее температуры и сечения проводов (не менее 25 мм2 для магистралей и 16 мм2 на ответвлениях к вводам для потребителей, 10 мм2 для сталеалюминиевого провода) составляют от 40 до 90 м.

При небольшом повышении затрат (около 20 %) по сравнению с неизолированными проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности и безопасности кабельных линий. Одним из преимуществ воздушных линий с изолированными проводами ВЛИ перед обычными ЛЭП является снижение потерь и мощности за счет уменьшения реактивного сопротивления. Параметры прямой последовательности линий:

• АСБ95 - R = 0,31 Ом/км; Х= 0,078 Ом/км;
• СИП495 - соответственно 0,33 и 0,078 Ом/км;
• СИП4120 - 0,26 и 0,078 Ом/км;
• АС120 - 0,27 и 0,29 Ом/км.

Эффект от снижения потерь при применении СИП и неизменности тока нагрузки может составлять от 9 до 47 %, потерь мощности - 18 %.

Воздушными называются линии, предназначенные для передачи и рас-пределения ЭЭ по проводам, расположенным на открытом воздухе и под-держиваемым с помощью опор и изоляторов. Воздушные ЛЭП сооружаются и эксплуатируются в самых разнообразных климатических условиях и гео-графических районах, подвержены атмосферному воздействию (ветер, голо-лед, дождь, изменение температуры).

В связи с этим ВЛ должны сооружаться с учетом атмосферных явлений, загрязнения воздуха, условий прокладки (слабозаселенная местность, территория города, предприятия) и др. Из ана-лиза условий ВЛ следует, что материалы и конструкции линий должны удовлетворять ряду требований: экономически приемлемой стоимостью, хо-рошей электропроводностью и достаточной механической прочностью мате-риалов проводов и тросов, стойкостью их к коррозии, химическим воздействиям; линии должны быть электрически и экологически безопасны, занимать минимальную территорию.

Конструктивное исполнение воздушных линий. Основными конст-руктивными элементами ВЛ являются опоры, провода, грозозащитные тро-сы, изоляторы и линейная арматура .

По конструктивному исполнению опор наиболее распространены одно-и двухцепные ВЛ. На трассе линии могут сооружаться до четырех цепей. Трасса линии - полоса земли, на которой сооружается линия. Одна цепь вы-соковольтной ВЛ объединяет три провода (комплекта проводов) трехфазной линии, в низковольтной - от трех до пяти проводов. В целом конструктивная часть ВЛ (рис. 3.1) характеризуется типом опор, длинами пролетов, габарит-ными размерами, конструкцией фаз, количеством изоляторов.

Длины пролетов ВЛ l выбирают по экономическим соображениям, т. к. с увеличением длины пролета возрастает провис проводов, необходимо уве-личить высоту опор H, чтобы не нарушить допустимый габарит линии h (рис. 3.1, б), при этом уменьшится количество опор и изоляторов на линии. Габарит линии - наименьшее расстояние от нижней точки провода до земли (воды, полотна дороги) должно быть таким, чтобы обеспечить безопасность движения людей и транспорта под линией.

Это расстояние зависит от номи-нального напряжения линии и условий местности (населенная, ненаселен-ная). Расстояние между соседними фазами линии зависит главным образом от ее номинального напряжения. Конструкция фазы ВЛ в основном опреде-ляется количеством проводов в фазе. Если фаза выполнена несколькими про-водами, она называется расщепленной. Расщепленными выполняют фазы ВЛ высокого и сверхвысокого напряжения. При этом в одной фазе используют два провода при 330 (220) кВ, три - при 500 кВ, четыре-пять - при 750 кВ, восемь, одиннадцать - при 1150 кВ.

Опоры воздушных линий. Опоры ВЛ - конструкции, предназначен-ные для поддерживания проводов на необходимой высоте над землей, водой, или каким-то инженерным сооружением. Кроме того, на опорах в необходимых случаях подвешивают стальные заземленные тросы для защиты прово-дов от прямых ударов молнии и связанных с этим перенапряжений.

Типы и конструкции опор разнообразны. В зависимости от назначения и размещения на трассе ВЛ они подразделяются на промежуточные и анкер-ные. Отличаются опоры материалом, исполнением и способом крепления, подвязки проводов. В зависимости от материала они бывают деревянные, железобетонные и металлические.

Промежуточные опоры наиболее простые, служат для поддерживания проводов на прямых участках линии. Они встречаются наиболее часто; доля их в среднем составляет 80-90 % общего числа опор ВЛ. Провода к ним кре-пят с помощью поддерживающих (подвесных) гирлянд изоляторов или шты-ревых изоляторов. Промежуточные опоры в нормальном режиме испытыва-ют нагрузку в основном от собственного веса проводов, тросов и изоляторов, подвесные гирлянды изоляторов свисают вертикально.

Анкерные опоры устанавливают в местах жесткого крепления прово-дов; они делятся на концевые, угловые, промежуточные и специальные. Ан-керные опоры, рассчитанные на продольные и поперечные составляющие тяжения проводов (натяжные гирлянды изоляторов расположены горизон-тально), испытывают наибольшие нагрузки, поэтому они значительно слож-нее и дороже промежуточных; число их на каждой линии должно быть ми-нимальным.

В частности, концевые и угловые опоры, устанавливаемые в конце или на повороте линии, испытывают постоянное тяжение проводов и тросов: одно-стороннее или по равнодействующей угла поворота; промежуточные анкер-ные, устанавливаемые на протяженных прямых участках, также рассчитыва-ются на одностороннее тяжение, которое может возникнуть при обрыве час-ти проводов в примыкающем к опоре пролете.

Специальные опоры бывают следующих типов: переходные - для больших пролетов пересечения рек, ущелий; ответвительные - для выполне-ния ответвлений от основной линии; транспозиционные - для изменения по-рядка расположения проводов на опоре.

Наряду с назначением (типом) конструкция опоры определяется коли-чеством цепей ВЛ и взаимным расположением проводов (фаз). Опоры (и ли-нии) выполняются в одно- или двухцепном варианте, при этом провода на опорах могут размещаться треугольником, горизонтально, обратной «елкой» и шестиугольником или «бочкой» (рис. 3.2 ).

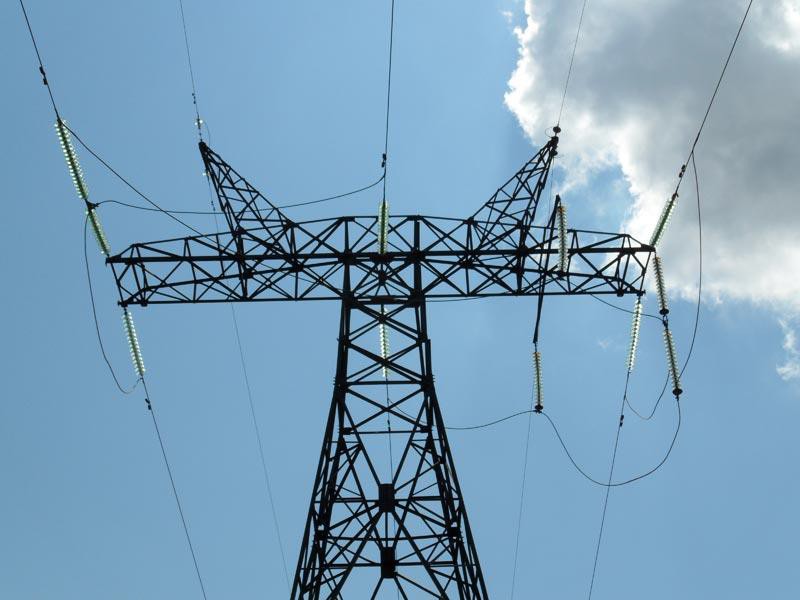

Несимметричное расположение фазных проводов по отношению друг к другу (рис. 3.2) обусловливает неодинаковость индуктивностей и емкостей разных фаз. Для обеспечения симметрии трехфазной системы и выравнива-ния по фазам реактивных параметров на длинных линиях (более 100 км) на-пряжением 110 кВ и выше осуществляют перестановку (транспозицию) про-водов в цепи с помощью соответствующих опор.

При полном цикле транспозиции каждый провод (фаза) равномерно по длине линии занимает последовательно положение всех трех фаз на опоре (рис. 3.3).

Деревянные опоры (рис. 3.4 ) изготавливают из сосны или лиственницы и применяют на линиях напряжением до 110 кВ в лесных районах, в настоящее время все меньше. Основными элементами опор являются пасынки (пристав-ки) 1, стойки 2, траверсы 3, раскосы 4, подтраверсные брусья 6 и ригели 5. Опоры просты в изготовлении, дешевы, удобны в транспортировке. Основ-ной их недостаток - недолговечность из-за гниения древесины, несмотря на ее обработку антисептиком. Применение железобетонных пасынков (приста-вок) увеличивает срок службы опор до 20-25 лет.

Железобетонные опоры (рис. 3.5) наиболее широко применяются на линиях напряжением до 750 кВ. Они могут быть свободностоящие (проме-жуточные) и с оттяжками (анкерные). Железобетонные опоры долговечнее деревянных, просты в эксплуатации, дешевле металлических.

Металлические (стальные) опоры (рис. 3.6 ) применяют на линиях на-пряжением 35 кВ и выше. К основным элементам относятся стойки 1, тра-версы 2, тросостойки 3, оттяжки 4 и фундамент 5. Они прочны и надежны, но достаточно металлоемкие, занимают большую площадь, требуют для уста-новки сооружения специальных железобетонных фундаментов и в процессе эксплуатации должны окрашиваться для предохранения от коррозии .

Металлические опоры используются в тех случаях, когда технически сложно и неэкономично сооружать ВЛ на деревянных и железобетонных опорах (переходы через реки, ущелья, выполнение отпаек от ВЛ и т. п.).

В России разработали унифицированные металлические и железобе-тонные опоры различных типов для ВЛ всех напряжений, что позволяет се-рийно их производить, ускорять и удешевлять сооружение линий.

Провода воздушных линий .

Провода предназначены для передачи электроэнергии. Наряду с хорошей электропроводностью (возможно мень-шим электрическим сопротивлением), достаточной механической прочно-стью и устойчивостью против коррозии должны удовлетворять условиям экономичности. С этой целью применяют провода из наиболее дешевых ме-таллов - алюминия, стали, специальных сплавов алюминия. Хотя медь об-ладает наибольшей проводимостью, медные провода из-за значительной стоимости и потребности для других целей в новых линиях не используют-ся.

Их использование допускается в контактных сетях, в сетях горных предприятий.

На ВЛ применяются преимущественно неизолированные (голые) про-вода. По конструктивному исполнению провода могут быть одно- и много-проволочными, полыми (рис. 3.7 ). Однопроволочные, преимущественно стальные провода, используются ограниченно в низковольтных сетях. Для придания гибкости и большей механической прочности провода изготавли-вают многопроволочными из одного металла (алюминия или стали) и из двух металлов (комбинированные) - алюминия и стали. Сталь в проводе увеличи-вает механическую прочность.

Исходя из условий механической прочности, алюминиевые провода марок А и АКП (рис. 3.7) применяют на ВЛ напряжением до 35 кВ. Воздушные линии 6-35 кВ могут также выполняться сталеалюминиевыми проводами, а выше 35 кВ линии монтируются исключительно сталеалюминиевыми проводами.

Сталеалюминиевые провода имеют вокруг стального сердечника повивы из алюминиевых проволок. Площадь сечения стальной части обычно в 4-8 раз меньше алюминиевой, но сталь воспринимает около 30-40 % всей механической нагрузки; такие провода используются на линиях с длинными пролетами и на территориях с более тяжелыми климатическими условиями (с большей толщиной стенки гололеда).

В марке сталеалюминиевых прово-дов указывается сечение алюминиевой и стальной части, например, АС 70/11, а также данные об антикоррозийной защите, например, АСКС, АСКП - такие же провода, как и АС, но с заполнителем сердечника (С) или всего провода (П) антикоррозийной смазкой; АСК - такой же провод, как и АС, но с сердечником, покрытым полиэтиленовой плёнкой. Провода с антикорро-зийной защитой применяются в районах, где воздух загрязнен примесями, действующими разрушающе на алюминий и сталь. Площади сечения прово-дов нормированы Государственным стандартом.

Повышение диаметров проводов при неизменности расходования про-водникового материала может осуществляться применением проводов с на-полнителем из диэлектрика и полых проводов (рис. 3.7, г, д). Такое использо-вание снижает потери на коронирование (см. п. 2.2). Полые провода исполь-зуются главным образом для ошиновки распределительных устройств 220 кВ и выше.

Провода из сплавов алюминия (АН - нетермообработанные, АЖ - термообработанные) имеют большую по сравнению с алюминиевыми меха-ническую прочность и практически такую же электрическую проводимость. Они используются на ВЛ напряжением выше 1 кВ в районах с толщиной стенки гололеда до 20 мм.

Всё большее применение находят ВЛ с самонесущими изолированны-ми проводами напряжением 0,38-10 кВ. В линиях напряжением 380/220 В провода состоят из несущего неизолированного провода, являющегося нуле-вым, трёх изолированных фазных проводов, одного изолированного провода (любой фазы) наружного освещения. Фазные изолированные провода навиты вокруг несущего нулевого провода (рис. 3.8).

Несущий провод является сталеалюминиевым, а фазные - алюминие-выми. Последние покрыты светостойким термостабилизированным (сшитым) полиэтиленом (провод типа АПВ). К преимуществам ВЛ с изолированными проводами перед линиями с голыми проводами можно отнести отсутствие изоляторов на опорах, максимальное использование высоты опоры для под-вески проводов; нет необходимости в обрезке деревьев в зоне прохождения линии.

Грозозащитные тросы наряду с искровыми промежутками, разрядни-ками, ограничителями напряжений и устройствами заземления служат для защиты линии от атмосферных перенапряжений (грозовых разрядов). Тросы подвешивают над фазными проводами (рис. 3.5 ) на ВЛ напряжением 35 кВ и выше в зависимости от района по грозовой деятельности и материала опор, что регламентируется Правилами устройств электроустановок (ПУЭ).

В каче-стве грозозащитных проводов обычно применяют стальные оцинкованные канаты марок С 35, С 50 и С 70, а при использовании тросов для высокочас-тотной связи - сталеалюминевые провода. Крепление тросов на всех опорах ВЛ напряжением 220-750 кВ должно быть выполнено при помощи изолято-ра, шунтированного искровым промежутком. На линиях 35-110 кВ крепле-ние тросов к металлическим и железобетонным промежуточным опорам осуществляется без изоляции троса.

Изоляторы воздушных линий. Изоляторы предназначены для изоля-ции и крепления проводов. Изготавливаются они из фарфора и закаленного стекла - материалов, обладающих высокой механической и электрической прочностью и стойкостью к атмосферным воздействиям. Существенным дос-тоинством стеклянных изоляторов является то, что при повреждении зака-ленное стекло рассыпается. Это облегчает нахождение поврежденных изоля-торов на линии.

По конструкции, способу закрепления на опоре изоляторы разделяют на штыревые и подвесные. Штыревые изоляторы (рис. 3.9, а, б ) применяются для линий напряжением до 10 кВ и редко (для малых сечений) 35 кВ. Они крепятся к опорам при помощи крюков или штырей. Подвесные изоляторы (рис. 3.9, в) используются на ВЛ напряжением 35 кВ и выше. Они состоят из фарфоровой или стеклянной изолирующей части 1, шапки из ковкого чугуна 2, металлического стержня 3 и цементной связки 4.

Изоляторы собираются в гирлянды (рис. 3.9, г): поддерживающие на промежуточных опорах и натяж-ные - на анкерных. Количество изоляторов в гирлянде зависит от напряже-ния, типа и материала опор, загрязнённости атмосферы. Например, в линии 35 кВ - 3-4 изолятора, 220 кВ - 12-14; на линиях с деревянными опорами, обладающих повышенной грозоупорностью, количество изоляторов в гир-лянде на один меньше, чем на линиях с металлическими опорами; в натяж-ных гирляндах, работающих в наиболее тяжелых условиях, устанавливают на 1-2 изолятора больше, чем в поддерживающих.

Разработаны и проходят опытную промышленную проверку изоляторы с использованием полимерных материалов. Они представляют собой стерж-невой элемент из стеклопластика, защищённый покрытием с ребрами из фто-ропласта или кремнийорганической резины. Стержневые изоляторы по срав-нению с подвесными имеют меньший вес и стоимость, более высокую меха-ническую прочность, чем из закалённого стекла. Основная проблема - обес-печить возможность их длительной (более 30 лет) работы.

Линейная арматура предназначена для закрепления проводов к изоля-торам и тросов к опорам и содержит следующие основные элементы: зажи-мы, соединители, дистанционные распорки и др. (рис. 3.10).

Поддерживающие зажимы применяют для подвески и закрепления проводов ВЛ на промежуточных опорах с ограниченной жёсткостью заделки (рис. 3.10, а). На анкерных опорах для жёсткого крепления проводов исполь-зуют натяжные гирлянды и натяжные зажимы - натяжные и клиновые (рис. 3.10, б, в). Сцепная арматура (серьги, ушки, скобы, коромысла) предна-значена для подвески гирлянд на опорах. Поддерживающая гирлянда (рис. 3.10, г) закрепляется на траверсе промежуточной опоры с помощью серьги 1, вставляемой другой стороной в шапку верхнего подвесного изоля-тора 2. Ушко 3 используется для прикрепления к нижнему изолятору гирлян-ды поддерживающего зажима 4.

Дистанционные распорки (рис. 3.10, д), устанавливаемые в пролётах линий 330 кВ и выше с расщепленными фазами, предотвращают схлестывание, соударения и закручивание отдельных проводов фаз. Соединители при-меняются для соединения отдельных участков провода с помощью овальных или прессующих соединителей (рис. 3.10, е, ж ). В овальных соединителях провода либо скручиваются, либо обжимаются; в прессуемых соединителях, применяемых для соединения сталеалюминиевых проводов больших сече-ний, стальная и алюминиевые части опрессовываются отдельно.

Результатом развития техники передачи ЭЭ на дальние расстояния яв-ляются различные варианты компактных ЛЭП, характеризующиеся меньшим расстоянием между фазами и, как следствие, меньшими индуктивными со-противлениями и шириной трассы линии (рис. 3.11). При использовании опор «охватывающего типа» (рис. 3.11, а) уменьшение расстояния достигает-ся за счет расположения всех фазных расщепленных конструкций внутри «охватывающего портала», или по одну сторону от стойки опор (рис. 3.11, б). Сближение фаз обеспечивается с помощью междуфазных изоляционных рас-порок. Предложены различные варианты компактных линий с нетрадицион-ными схемами расположения проводов расщепленных фаз (рис. 3.11, в-и).

Кроме уменьшения ширины трассы на единицу передаваемой мощно-сти, компактные линии могут быть созданы для передачи повышенных мощ-ностей (до 8-10 ГВт); такие линии вызывают меньшую напряженность элек-трического поля на уровне земли и обладают рядом других технических дос-тоинств.

К компактным линиям относятся также управляемые самокомпенсирующиеся линии и управляемые линии с нетрадиционной конфигурацией расщепленных фаз. Они представляют собой двухцепные линии, в которых попарно сдвинуты одноименные фазы разных цепей. При этом к цепям под-водятся напряжения, сдвинутые на определенный угол. За счет режимного изменения с помощью специальных устройств угла фазового сдвига осуще-ствляется управление параметрами линий.

Транспортировка электрической энергии на средние и дальние расстояния чаще всего производится по линиям электропередач, расположенным на открытом воздухе. Их конструкция всегда должна отвечать двум основным требованиям:

1. надежности передачи больших мощностей;

2. обеспечения безопасности для людей, животных и оборудования.

При эксплуатации под воздействием различных природных явлений, связанных с ураганными порывами ветра, наледью, выпадения инея линии электропередач периодически подвергаются повышенным механическим нагрузкам.

Для комплексного решения задач безопасной транспортировки электрических мощностей энергетикам приходится поднимать провода, находящиеся под напряжением на большую высоту, разносить их в пространстве, изолировать от строительных элементов и монтировать тоководами повышенных сечений на высокопрочных опорах.

Общее устройство и компоновка воздушной ЛЭП

Схематично любую линию передачи электроэнергии можно представить:

опорами, установленными в грунте;

проводами, по которым пропускается ток;

линейной арматурой, смонтированной на опорах;

изоляторами, закрепленными на арматуре и удерживающими ориентацию проводов в воздушном пространстве.

Дополнительно к элементам ВЛ необходимо отнести:

фундаменты для опор;

систему грозозащиты;

заземляющие устройства.

Опоры бывают:

1. анкерными, предназначенными для выдерживания усилий натянутых проводов и оборудованных натяжными устройствами на арматуре;

2. промежуточными, используемыми для закрепления проводов через поддерживающие зажимы.

Расстояние по грунту между двумя анкерными опорами называется анкерным участком или пролетом, а у промежуточных опор между собой или с анкерной - промежуточным.

Когда воздушная ЛЭП проходит над водными преградами, инженерными сооружениями или другими ответственными объектами, то по концам такого участка устанавливают опоры с натяжными устройствами проводов, а расстояние между ними называют промежуточным анкерным пролетом.

Провода между опорами никогда не натягивают как струну - в прямую линию. Они всегда немного провисают, располагаясь в воздухе с учетом климатических условий. Но при этом обязательно учитывается безопасность их расстояния до наземных объектов:

поверхностей рельсов;

контактных проводов;

транспортных магистралей;

проводов линий связи или других ВЛ;

промышленных и других объектов.

Провисание провода от натянутого состояния называют . Она оценивается разными способами между опорами потому, что верхние части оных могут быть расположены на одном уровне или с превышениями.

Стрела провеса относительно самой высокой точки опоры всегда бывает больше, чем у нижней.

Габариты, протяженность и конструкция каждого типа воздушной ЛЭП зависят от типа тока (переменный или постоянный) транспортируемой по ней электрической энергии и величины ее напряжения, которое может быть менее 0,4 кВ или достигать 1150 кВ.

Устройство проводов воздушных линий

Поскольку электрический ток проходит только по замкнутому контуру, то питание потребителей выполняется минимум двумя проводниками. По такому принципу создаются простые воздушные ЛЭП однофазного переменного тока с напряжением 220 вольт. Более сложные электрические цепи передают энергию по трех или четырехпроводной схеме с глухо изолированным или заземленным нулем.

Диаметр и металл для провода подбираются под проектную нагрузку каждой линии. Самыми распространенными материалами являются алюминий и сталь. Они могут выполняться единой монолитной жилой для низковольтных схем или сплетаться из многопроволочных конструкций для высоковольтных ЛЭП.

Внутреннее межпроволочное пространство может заполняться нейтральной смазкой, повышающей стойкость к нагреву или быть без нее.

Многопроволочные конструкции из алюминиевых проводов, хорошо пропускающих ток, создаются со стальными сердечниками, которые предназначены для восприятия механических нагрузок натяжения, предотвращения обрывов.

ГОСТом дается классификация открытых проводов для воздушных ЛЭП и определена их маркировка: М, А, AC, ПСО, ПС, ACKC, АСКП, АСУ, ACO, АСУС. При этом однопроволочные провода обозначаются величиной диаметра. Например, сокращение ПСО-5 читается «провод стальной. выполненный одной жилой с диаметром 5мм». У многожильных проводов для ЛЭП используется другая маркировка, включающая обозначение двумя цифрами, записанными через дробь:

первая - общая площадь сечения алюминиевых жил в мм кв;

вторая - площадь сечения стальной вставки (мм кв).

Кроме открытых металлических проводников, в современных воздушных линиях все больше применяются провода:

самонесущие изолированные;

защищенные экструдированным полимером, предохраняющим от возникновения КЗ при захлестывании фаз ветром или совершении набросов посторонних предметов с земли.

Воздушные линии с постепенно вытесняют старые неизолированные конструкции. Они все чаще применяются во внутренних сетях, изготавливаются из медных или алюминиевых жил, покрытых резиной с защитным слоем из диэлектрических волокнистых материалов либо полихлорвиниловыми пластикатами без дополнительной внешней защиты.

Чтобы исключить появление коронного разряда большой протяженности провода ВЛ-330 кВ и высшего напряжения расщепляют на дополнительные потоки.

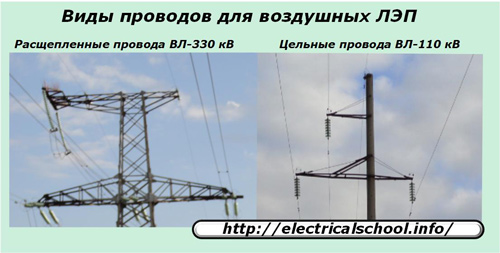

На ВЛ-330 два провода монтируют горизонтально, у линии 500 кВ их увеличивают до трех и размещают по вершинам равностороннего треугольника. Для ВЛ 750 и 1150 кВ применяют расщепление на 4, 5 или 8 потоков соответственно, расположенных по углам собственных равносторонних многоугольников.

Образование «короны» ведет не только к потерям электроэнергии, но и искажает форму синусоидального колебания. Поэтому с ней борются конструктивными методами.

Устройство опор

Обычно опоры создаются для закрепления проводов одной электрической цепи. Но на параллельных участках двух линий может применяться одна общая опора, которая предназначена для их совместного монтажа. Такие конструкции называют двухцепными.

Материалом для изготовления опор могут служить:

1. профилированные уголки из различных сортов стали;

2. бревна строительной древесины, пропитанные составами от загнивания;

3. железобетонные конструкции с армированными прутьями.

Изготовленные из дерева конструкции опор являются самыми дешевыми, но они даже при хорошей пропитке и надлежащем обслуживании служат не более, чем 50÷60 лет.

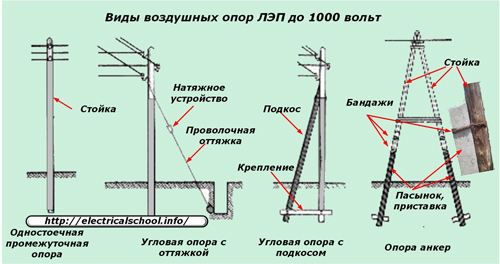

По техническому исполнению опоры ВЛ выше 1 кВ отличаются от низковольтных своей сложностью и высотой крепления проводов.

Их изготавливают в виде вытянутых призм или конусов с широким основанием внизу.

Любая конструкция опоры рассчитывается на механическую прочность и устойчивость, обладает достаточным проектным запасом к действующим нагрузкам. Но следует учитывать, что при эксплуатации возможны нарушения различных ее элементов в результате коррозии, ударов, несоблюдения технологии монтажа.

Это приводит к ослаблению жесткости единой конструкции, деформациям, а иногда и падениям опор. Часто такие случаи происходят в те моменты, когда на опорах работают люди, выполняя демонтаж или натяжение проводов, создающие переменные осевые усилия.

По этой причине допуск бригады монтеров к работе на высоте с конструкции опор проводится после проверки их технического состояния с оценкой качества ее заглубленной части в грунте.

Устройство изоляторов

На воздушных ЛЭП для отделения токоведущих частей электрической схемы между собой и от механических элементов конструкции опор используют изделия из материалов, обладающие высокими диэлектрическими свойствами с ÷ Ом∙м. Их называют изоляторами и изготавливают из:

фарфора (керамики);

стекла;

полимерных материалов.

Конструкции и габариты изоляторов зависят:

от величины приложенных к ним динамических и статических нагрузок;

значения действующего напряжения электроустановки;

условий эксплуатации.

Усложненная форма поверхности, работающая под воздействием различных атмосферных явлений, создает увеличенный путь для протекания возможного электрического разряда.

Изоляторы, устанавливаемые на воздушных линиях для крепления проводов, подразделяются на две группы:

1. штыревые;

2. подвесные.

Керамические модели

Фарфоровые или керамические штыревые одиночные изоляторы нашли большее применение на ВЛ до 1 кВ, хотя работают на линиях до 35 кВ включительно. Но их используют при условии крепления проводов низких сечений, создающих небольшие тяговые усилия.

Гирлянды из подвесных фарфоровых изоляторов устанавливают на линиях от 35 кВ.

В состав комплекта единичного фарфорового подвесного изолятора входит диэлектрический корпус и шапка, выплавленная из ковкого чугуна. Обе эти детали скрепляются специальным стальным стержнем. Общее количество таких элементов в гирлянде определяется по:

величине напряжения ВЛ;

конструкции опоры;

особенностям эксплуатации оборудования.

При увеличении напряжения линии количество изоляторов в гирлянде добавляется. Например, для ВЛ 35 кВ их достаточно установить 2 или 3, а на 110 кВ - уже потребуется 6÷7.

Стеклянные изоляторы

Эти конструкции обладают рядом преимуществ перед фарфоровыми:

отсутствием внутренних дефектов изоляционного материала, влияющих на образование токов утечек;

повышенной прочностью к усилиям скручивания;

прозрачностью конструкции, позволяющей визуально оценивать состояние и выполнять контроль угла поляризации светового потока;

отсутствием признаков старения;

автоматизацией производства и плавки.

Недостатками стеклянных изоляторов являются:

слабая антивандалная устойчивость;

низкая прочность на действие ударных нагрузок;

возможность повреждений при транспортировке и монтаже от механических усилий.

Полимерные изоляторы

Они обладают повышенной механической прочностью и уменьшенным до 90% весом по сравнению с керамическими и стеклянными аналогами. К дополнительным преимуществам относятся:

простота монтажа;

бо́льшая стойкость к загрязнениям из атмосферы, которая, однако, не исключает необходимость периодической очистки их поверхности;

гидрофобность;

хорошая восприимчивость перенапряжений;

повышенная вандалоустойчивость.

Долговечность полимерных материалов тоже зависит от условий эксплуатации. В воздушной среде с повышенными загрязнениями от промышленных предприятий у полимеров могут проявиться явления «хрупкого излома», заключающиеся в постепенном изменении свойств внутренней структуры под воздействием химических реакций от загрязняющих веществ и атмосферной влаги, протекающих в комплексе с электрическими процессами.

При расстреле вандалами изоляторов из полимера дробью или пулями обычно не происходит полного разрушения материала, как у стекла. Чаще всего дробинка или пуля пролетает навылет или застревает в корпусе юбки. Но диэлектрические свойства при этом все равно занижаются и поврежденные элементы в гирлянде требуют замены.

Поэтому подобное оборудование необходимо периодически осматривать методами визуального контроля. А выявить подобные повреждения без оптических приборов практически невозможно.

Арматура воздушных линий

Для крепления изоляторов на опоре ВЛ, сборки их в гирлянды и монтажа к ним токонесущих проводов выпускаются специальные крепежные элементы, которые принято называть арматурой линии.

По выполняемым задачам арматуру классифицируют на следующие группы:

сцепную, предназначенную для соединения подвесных элементов различными способами;

натяжную, служащую для крепления натяжных зажимов к проводам и гирляндам анкерных опор;

поддерживающую, выполняющую удержание креплений проводов, шлейфов и узлов монтажа экранов;

защитную, предназначенную для сохранения работоспособности оборудования ВЛ при воздействии на нее атмосферных разрядов и механических колебаний;

соединительную, состоящую из овальных соединителей и термитных патронов;

контактную;

спиральную;

установки штыревых изоляторов;

монтажа СИП проводов.

Каждая из перечисленных групп имеет широкий ассортимент деталей и требует более пристального изучения. Например, в состав только защитной арматуры входят:

рога защитные;

кольца и экраны;

разрядники;

гасители вибраций.

Защитные рога создают искровой промежуток, отводят появляющуюся электрическую дугу при возникновении перекрытия изоляции и таким способом защищают оборудование ВЛ.

Кольца и экраны отводят дугу от поверхности изолятора, улучшают распределение напряжения по всей площади гирлянды.

Разрядники защищают оборудование от волн перенапряжения, возникающих при ударе молний. Они могут применяться на основе трубчатых конструкций из винипластовых или фибробакелитовых трубок с электродами либо быть изготовлены вентильными элементами.

Гасители вибраций работают на тросах и проводах, предотвращают повреждения от усталостных напряжений, создаваемых вибрациями и колебаниями.

Заземляющие устройства воздушных линий

Необходимость повторного заземления опор ВЛ вызвана требованиями безопасной работы при возникновении аварийных режимов и грозовых перенапряжениях. Сопротивление контура заземляющего устройства не должно превышать 30 Ом.

У металлических опор все крепежные элементы и арматура должны присоединяться к PEN проводнику, а у железобетонных объединенный ноль связывает собой все подкосы и арматуру стоек.

На опорах из дерева, металла и железобетона штыри и крюки при монтаже СИП с несущим изолированным проводником не заземляют, за исключением случаев необходимости выполнения повторных заземлений для защит от перенапряжений.

Крюки и штыри, смонтированные на опоре, соединяют с контуром заземления сваркой, используя стальную проволоку или прут не тоньше 6 мм по диаметру с обязательным наличием антикоррозионного покрытия.

На железобетонных опорах для заземляющего спуска применяют металлическую арматуру. Все контактные соединения заземляющих проводников сваривают или зажимают в специальном болтовом креплении.

Опоры воздушных линий электропередач с напряжением 330 кВ и выше не заземляют из-за сложности реализации технических решений для обеспечения безопасной величины напряжений прикосновения и шага. Защитные функции заземления в этом случае возложены на быстродействующие защиты линии.

Содержание:

Один из столпов современной цивилизации – это электроснабжение. Ключевую роль в нем выполняют линии электропередачи – ЛЭП. Независимо от удаленности генерирующих мощностей от конечных потребителей, нужны протяженные проводники, которые их соединяют. Далее расскажем более детально о том, что из себя представляют эти проводники, именуемые как ЛЭП.

Какими бывают воздушные ЛЭП

Провода, прикрепленные к опорам, – это и есть воздушные ЛЭП. Сегодня освоены два способа передачи электроэнергии на большие расстояния. Они основаны на переменном и постоянном напряжениях. Передача электроэнергии при постоянном напряжении пока еще менее распространена в сравнении с переменным напряжением. Это объясняется тем, что постоянный ток сам по себе не генерируется, а получается из переменного тока.

По этой причине необходимы дополнительные электрические машины. А они стали появляться относительно недавно, поскольку в их основе используются мощные полупроводниковые приборы. Такие полупроводники появились лишь 20–30 лет тому назад, то есть примерно в 90-е годы ХХ века. Следовательно, до этого времени уже были построены в большом количестве ЛЭП переменного тока. Отличия линий электропередачи показаны далее на схематическом изображении.

Наибольшие потери вызывает активное сопротивление материала проводов. При этом не имеет значения, какой ток – постоянный или переменный. Для их преодоления напряжение в начале передачи повышается как можно больше. Уже преодолен уровень в один миллион вольт. Генератор Г питает ЛЭП переменного тока через трансформатор Т1. А в конце передачи напряжение понижается. ЛЭП питает нагрузку Н через трансформатор Т2. Трансформатор является самым простым и надежным инструментом преобразования напряжений.

У читателя, мало знакомого с электроснабжением, скорее всего, появится вопрос о смысле передачи электроэнергии на постоянном токе. А причины чисто экономические – передача электроэнергии на постоянном токе именно в самой ЛЭП дает большую экономию:

1. Генератор вырабатывает трехфазное напряжение. Следовательно, три провода для электроснабжения на переменном токе нужны всегда. А на постоянном токе всю мощность трех фаз можно передать по двум проводам. А при использовании земли как проводника – по одному проводу. Следовательно, экономия лишь на материалах получается трехкратной в пользу ЛЭП на постоянном токе.
2. Электрические сети переменного тока при объединении в одну общую систему должны иметь одинаковую фазировку (синхронизацию). Это значит, что мгновенное значение напряжения в соединяемых электросетях должно быть одинаковым. Иначе между соединяемыми фазами электросетей будет разность потенциалов. Как следствие соединения без фазировки – авария, сопоставимая с коротким замыканием. Для электросетей постоянного тока вообще не характерна. Для них имеет значение лишь действующее напряжение на момент соединения.
3. Для электрических цепей, работающих на переменном токе, характерен импеданс, который связан с индуктивностью и емкостью. Импеданс имеется также и у ЛЭП переменного тока. Чем протяженнее линия, тем больше импеданс и потери, с ним связанные. Для электрических цепей постоянного тока понятия импеданса не существует, как и потерь, связанных с изменением направления движения электрического тока.
4. Как уже упоминалось в п. 2, для стабильности в энергосистеме нужна синхронизация генераторов. Но чем больше система, работающая на переменном токе, и, соответственно, число электрогенераторов, тем сложнее их синхронизировать. А для энергосистем постоянного тока любое число генераторов будет нормально работать.

Из-за того, что сегодня нет достаточно мощных полупроводниковых или иных систем для преобразования напряжения, достаточно эффективного и надежного, большинство ЛЭП по-прежнему работает на переменном токе. По этой причине далее остановимся только на них.

Еще один пункт в классификации линий электропередачи – это их назначение. В связи с этим линии разделяются на

• сверхдальние,
• магистральные,
• распределительные.

Их конструкция принципиально отличается из-за разных величин напряжения. Так, в сверхдальних ЛЭП, являющихся системообразующими, применяются самые высокие напряжения, которые только существуют на нынешнем этапе развития техники. Величина в 500 кВ для них является минимальной. Это объясняется значительным удалением друг от друга мощных электростанций, каждая из которых – это основа отдельной энергосистемы.

Внутри нее существует своя распределительная сеть, задача которой – обеспечение больших групп конечных потребителей. Они присоединены к распределительным подстанциям с напряжением 220 или 330 кВ на высокой стороне. Эти подстанции являются конечными потребителями для магистральных ЛЭП. Поскольку энергетический поток уже вплотную приблизился к поселениям, напряжение необходимо уменьшить.

Распределение электроэнергии выполняют ЛЭП, напряжение которых 20 и 35 кВ для жилого сектора, а также 110 и 150 кВ – для мощных промышленных объектов. Следующий пункт классификации линий электропередачи – по классу напряжения. По этому признаку ЛЭП можно опознать визуально. Для каждого класса напряжения характерны соответствующие изоляторы. Их конструкция – это своего рода удостоверение линии электропередачи. Изоляторы изготавливаются увеличением числа керамических чашек соответственно увеличению напряжения. А его классы в киловольтах (включая напряжения между фазами, принятые для стран СНГ) такие:

• 1 (380 В);
• 35 (6, 10, 20);
• 110…220;
• 330…750 (500);
• 750 (1150).

Помимо изоляторов, отличительными признаками являются провода. С увеличением напряжения все больше проявляется эффект электрического коронного разряда. Это явление отбирает энергию и уменьшает эффективность электроснабжения. Поэтому для ослабления коронного разряда с увеличением напряжения, начиная с 220 кВ, используются параллельные провода – по одному на каждые примерно 100 кВ. Некоторые из воздушных линий (ВЛ) разных классов напряжения показаны далее на изображениях:

Опоры ЛЭП и другие заметные элементы

Для того чтобы провод надежно удерживался, применяются опоры. В простейшем случае это деревянные столбы. Но такая конструкция применима лишь к линиям до 35 кВ. А с увеличением ценности древесины в этом классе напряжений все больше используются опоры из железобетона. По мере увеличения напряжения провода необходимо поднимать выше, а расстояние между фазами делать больше. В сравнении опоры выглядят так:

В общем, опоры – это отдельная тема, которая довольно-таки обширна. По этой причине в детали темы опор линий электропередачи здесь углубляться не будем. Но чтобы кратко и емко показать читателю ее основу, продемонстрируем изображение:

В заключение информации о воздушных ЛЭП упомянем те дополнительные элементы, которые встречаются на опорах и хорошо заметны. Это

• системы защиты от молнии,
• а также реакторы.

Кроме перечисленных элементов, в линиях электропередачи применяется еще несколько. Но оставим их за рамками статьи и перейдем к кабелям.

Кабельные линии

Воздух – это изолятор. На этом его свойстве основаны воздушные линии. Но существуют и другие более эффективные материалы-изоляторы. Их применение позволяет намного уменьшить расстояния между фазными проводниками. Но цена такого кабеля получается настолько велика, что не может быть и речи о его использовании вместо воздушных ЛЭП. По этой причине кабели прокладывают там, где есть трудности с воздушными линиями.

Воздушная линия электропередачи (ВЛ) – устройство, предназначенное для передачи или распределения электрической энергии по проводам с защитной изолирующей оболочкой (ВЛЗ) или неизолированным проводам (ВЛ), находящимся на открытом воздухе и прикрепленным с помощью траверс (кронштейнов), изоляторов и линейной арматуры к опорам или другим инженерным сооружениям (мостам, путепроводам). Главными элементами ВЛ являются:

• провода;
• защитные тросы;
• опора, поддерживающая провода и торосы на определенной высоте над уровнем земли или воды;
• изоляторы, изолирующие провода от тела опоры;
• линейная арматура.

За начало и за конец воздушной линии принимают линейные порталы распределительных устройств. По конструктивному устройству ВЛ делятся на одноцепные и многоценные, как правило 2-цепные.

Обычно ВЛ состоит из трех фаз, поэтому опоры одноцепных ВЛ напряжением выше 1 кВ рассчитаны на подвеску трёх фазных проводов (одной цепи) (рис. 1), на опорах двухцепных ВЛ подвешивают шесть проводов (две параллельно идущие цепи). При необходимости над фазными проводами подвешивается один или два грозозащитных троса. На опорах ВЛ распределительной сети напряжением до 1 кВ подвешивается от 5 до 12 проводов для электроснабжения различных потребителей по одной ВЛ (наружное и внутреннее освещение, электросиловое хозяйство, бытовые нагрузки). ВЛ напряжением до 1 кВ с глухозаземлённой нейтралью помимо фазных снабжена нулевым проводом.

Рис. 1. Фрагменты ВЛ 220 кВ: а – одноцепной; б – двухцепной

Провода воздушных линий электропередачи в основном изготавливаются из алюминия и его сплавов, в некоторых случаях из меди и ее сплавов, выполняются из холоднотянутой проволоки, обладающей достаточной механической прочностью. Однако наибольшее распространение получили многопроволочные провода из двух металлов с хорошими механическими характеристиками и относительно невысокой стоимостью. К проводам такого типа относятся сталеалюминиевые провода с отношением площадей поперечного сечения алюминиевой и стальной части от 4,0 до 8,0. Примеры расположения фазных проводов и грозозащитных тросов показаны на рис. 2, а конструктивные параметры ВЛ стандартного ряда напряжений приведены в табл. 1.

Рис. 2. : а – треугольное; б – горизонтальное; в – шестиугольное «бочкой»; г – обратной «елкой»

Таблица 1. Конструктивные параметры воздушных линий

Номинальное напряжение ВЛ, кВ	Расстояние между фазными проводами, м	Длина пролета, м	Высота	Габарит
Менее 1	0,5	40 – 50	8 – 9	6 – 7
6 – 10	1,0	50 – 80	10	6 – 7
35	3	150 – 200	12	6 – 7
110	4 – 5	170 – 250	13 – 14	6 – 7
150	5,5	200 – 280	15 – 16	7 – 8
220	7	250 – 350	25 – 30	7 – 8
330	9	300 – 400	25 – 30	7,5 – 8
500	10 – 12	350 – 450	25 – 30	8
750	14 – 16	450 – 750	30 – 41	10 – 12
1150	12 – 19	–	33 – 54	14,5 – 17,5

Для всех приведенных вариантов расположения фазных проводов на опорах характерно несимметричное расположение проводов по отношению друг к другу. Соответственно это ведет к неодинаковому реактивному сопротивлению и проводимости разных фаз, обусловленных взаимной индуктивностью между проводами линии и как следствие к несимметрии фазных напряжений и падению напряжения.

Для того чтобы сделать емкость и индуктивность всех трех фаз цепи одинаковыми, на линии электропередачи применяют транспозицию проводов, т.е. взаимно меняют их расположение друг относительно друга, при этом каждый провод фазы проходит одну треть пути (рис. 3). Одно такое тройное перемещение называется циклом транспозиции.

Рис. 3. Схема полного цикла транспозиции участков воздушной линии электропередачи : 1, 2, 3 – фазные провода

Транспозицию фазных проводов воздушной линии электропередачи с неизолированными проводами применяют на напряжение 110 кВ и выше и при протяженности линии 100 км и больше. Один из вариантов монтажа проводов на транспозиционной опоре показан на рис. 4. Следует отметить, что транспозицию токопроводящих жил иногда применяют и в КЛ, кроме того современные технологии проектирования и сооружения ВЛ позволяют технически реализовать управление параметрами линии (управляемые самокомпенсирующиеся линии и компактные воздушные линии сверхвысокого напряжения).

Рис. 4.

Провода и защитные тросы ВЛ в определенных местах должны быть жестко закреплены на натяжных изоляторах анкерных опор (концевые опоры 1 и 7, устанавливаемые в начале и конце ВЛ, как это показано на рис. 5 и натянуты до заданного тяжения. Между анкерными опорами устанавливают промежуточные опоры, необходимые для поддержания проводов и тросов, при помощи поддерживающих гирлянд изоляторов с поддерживающими зажимами, на заданной высоте (опоры 2, 3, 6), устанавливаемые на прямом участке ВЛ; угловые (опоры 4 и 5), устанавливаемые на поворотах трассы ВЛ; переходные (опоры 2 и 3), устанавливаемые в пролете пересечения воздушной линией какого-либо естественного препятствия или инженерного сооружения, например, железной дороги или шоссе.

Рис. 5.

Расстояние между анкерными опорами называют анкерным пролетом воздушной линии электропередачи (рис. 6). Горизонтальное расстояние между точками крепления провода на соседних опорах называется длиной пролета L . Эскиз пролета ВЛ показан на рис. 7. Длину пролета выбирают в основном по экономическим соображениям, кроме переходных пролетов, учитывая, как высоту опор, так и провисание проводов и тросов, а также количество опор и изоляторов по всей длине ВЛ.

Рис. 6. : 1 – поддерживающая гирлянда изоляторов; 2 – натяжная гирлянда; 3 – промежуточная опора; 4 – анкерная опора

Наименьшее расстояние по вертикали от земли до провода при его наибольшем провисании называют габаритом линии до земли – h . Габарит линии должен выдерживаться для всех номинальных напряжений с учетом опасности перекрытия воздушного промежутка между фазными проводами и наиболее высокой точкой местности. Также необходимо учитывать экологические аспекты воздействия высоких напряженностей электромагнитного поля на живые организмы и растения.

Наибольшее отклонение фазного провода f п или грозозащитного троса f т от горизонтали под действием равномерно распределенной нагрузки от собственной массы, массы гололеда и давления ветра называют стрелой провеса. Для предотвращения схлёстывания проводов стрела провеса троса выполняется меньше стрелы провеса провода на 0,5 – 1,5 м.

Конструктивные элементы ВЛ, такие как фазные провода, тросы, гирлянды изоляторов обладают значительной массой поэтому силы действующие на одну опору достигает сотен тысяч ньютон (Н). Силы тяжения на провод от веса провода, веса натяжных гирлянд изоляторов и гололедных образований направлены по нормали вниз, а силы, обусловленные ветровым напором, по нормали в сторону от вектора ветрового потока, как это показано на рис. 7.

Рис. 7.

С целью уменьшения индуктивного сопротивления и увеличения пропускной способности ВЛ дальних передач используют различные варианты компактных ЛЭП, характерной особенностью которых является уменьшенное расстояние между фазными проводами. Компактные ЛЭП имеют более узкий пространственный коридор, меньший уровень напряженности электрического поля на уровне земли и позволяют технически реализовать управление параметрами линии (управляемые самокомпенсирующиеся линии и линии с нетрадиционной конфигурацией расщепленных фаз).

2. Кабельная линия электропередачи

Кабельная линия электропередачи (КЛ) состоит из одного или нескольких кабелей и кабельной арматуры для соединения кабелей и для присоединения кабелей к электрическим аппаратам или шинам распределительных устройств.

В отличие от ВЛ кабели прокладываются не только на открытом воздухе, но и внутри помещений (рис. 8), в земле и воде. Поэтому КЛ подвержены воздействию влаги, химической агрессивности воды и почвы, механическим повреждениям при проведении земляных работ и смещении грунта во время ливневых дождей и паводков. Конструкция кабеля и сооружений для прокладки кабеля должна предусматривать защиту от указанных воздействий.

Рис. 8.

По значению номинального напряжения кабели делятся на три группы: кабели низкого напряжения (до 1 кВ), кабели среднего напряжения (6…35 кВ), кабели высокого напряжения (110 кВ и выше). По роду тока различают кабели переменного и постоянного тока.

Силовые кабели выполняются одножильными, двухжильными, трехжильными, четырехжильными и пятижильными. Одножильными выполняются кабели высокого напряжения; двухжильными – кабели постоянного тока; трехжильными – кабели среднего напряжения.

Кабели низкого напряжения выполняются с количеством жил до пяти. Такие кабели могут иметь одну, две или три фазных жилы, а также нулевую рабочую жилу N и нулевую защитную жилу РЕ или совмещенную нулевую рабочую и защитную жилу PEN .

По материалу токопроводящих жил различают кабели с алюминиевыми и медными жилами. В силу дефицитности меди наибольшее распространение получили кабели с алюминиевыми жилами. В качестве изоляционного материала используется кабельная бумага, пропитанная маслоканифольным составом, пластмасса и резина. Различают кабели с нормальной пропиткой, обедненной пропиткой и пропиткой нестекающим составом. Кабели с обедненной или нестекающей пропиткой прокладывают по трассе с большим перепадом высот или по вертикальным участкам трассы.

Кабели высокого напряжения выполняются маслонаполненными или газонаполненными. В этих кабелях бумажная изоляция заполняется маслом или газом под давлением.

Защита изоляции от высыхания и попадания воздуха и влаги обеспечивается наложением на изоляцию герметичной оболочки. Защита кабеля от возможных механических повреждений обеспечивается броней. Для защиты от агрессивности внешней среды служит наружный защитный покров.

При изучении кабельных линий целесообразно отметить сверхпроводящие кабели для линий электропередачи в основу конструкции которых положено явление сверхпроводимости. В упрощенном виде явление сверхпроводимости в металлах можно представить следующим образом. Между электронами как между одноименно заряженными частицами действуют кулоновские силы отталкивания. Однако при сверхнизких температурах для сверхпроводящих материалов (а это 27 чистых металлов и большое количество специальных сплавов и соединений) характер взаимодействия электронов между собой и с атомной решеткой существенно видоизменяется. В результате становится возможным притягивание электронов и образование так называемых электронных (куперовских) пар. Возникновение этих пар, их увеличение, образование «конденсата» электронных пар и объясняет появление сверхпроводимости. С повышением температуры часть электронов термически возбуждается и переходит в одиночное состояние. При некоторой так называемой критической температуре все электроны становятся нормальными и состояние сверхпроводимости исчезает. То же происходит и при повышении напряженности магнитного по ля . Критические температуры сверхпроводящих сплавов и соединений, используемых в технике, составляют 10 - 18 К, т.е. от –263 до –255°С.

Первые проекты, экспериментальные модели и опытные образцы таких кабелей в гибких гофрированных криостатирующих оболочках были реализованы лишь в 70-80-е годы XX века. В качестве сверхпроводника использовались ленты на основе интерметаллического соединения ниобия с оловом, охлаждаемые жидким гелием.

В 1986 г. было открыто явление высокотемпературной сверхпроводимости , и уже в начале 1987 г. были получены проводники такого рода, представляющие собой керамические материалы, критическая температура которых была повышена до 90 К. Примерный состав первого высокотемпературного сверхпроводника YBa 2 Cu 3 O 7–d (d < 0,2). Такой сверхпроводник представляет собой неупорядоченную систему мелких кристаллов, имеющих размер от 1 до 10 мкм, находящихся в слабом электрическом контакте друг с другом. К концу XX века были начаты и к этому времени достаточно продвинуты работы по созданию сверхпроводящих кабелей на основе высокотемпературных сверхпроводников. Такие кабели принципиально отличаются от своих предшественников. Жидкий азот, применяемый для охлаждения, на несколько порядков дешевле гелия, а его запасы практически безграничны. Очень важным является то, что жидкий азот при рабочих давлениях 0,8 - 1 МПа является прекрасным диэлектриком, превосходящим по своим свойствам пропиточные составы, используемые в традиционных кабелях.

Технико-экономические исследования показывают, что высокотемпературные сверхпроводящие кабели будут более эффективными по сравнению с другими видами электропередачи уже при передаваемой мощности более 0,4 - 0,6 ГВ·А в зависимости от реального объекта применения. Высокотемпературные сверхпроводящие кабели предполагается в будущем использовать в энергетике в качестве токопроводов на электростанциях мощностью свыше 0,5 ГВт, а также глубоких вводов в мегаполисы и крупные энергоемкие комплексы. При этом необходимо реально оценивать экономические аспекты и полный комплекс работ по обеспечению надежности таких кабелей в эксплуатации.

Однако следует отметить, что при строительстве новых и реконструкции старых КЛ необходимо руководствоваться положениями ПАО «Россети», согласно которым на КЛ запрещено применять:

• силовые кабели, не отвечающие действующим требованиям по пожарной безопасности и выделяющие большие концентрации токсичных продуктов при горении;
• кабели с бумажно-масляной изоляцией и маслонаполненные;
• кабели, изготовленные по технологии силанольной сшивки (силанольносшиваемые композиции содержат привитые органофункциональные силановые группы, и сшивание молекулярной цепи полиэтилена (ПЭ), приводящее к образованию пространственной структуры, в этом случае происходит за счет связи кремний-кислород-кремний (Si-O-Si), а не углерод-углерод (С-С), как это имеет место при пероксидном сшивании).

Кабельную продукцию в зависимости от конструкций подразделяют на кабели , провода и шнуры .

Кабель – полностью готовое к применению заводское электротехническое изделие, состоящее из одной или более изолированных токопроводящих жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в состав которого может входить броня. Силовые кабели в зависимости от класса напряжения имеют от одной до пяти алюминиевых или медных жил сечением от 1,5 до 2000 мм 2 , из них сечением до 16 мм 2 – однопроволочные, свыше – многопроволочные.

Провод – одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой.

Шнур – две или более изолированных, или особо гибких жил сечением до 1,5 мм 2 , скрученных или уложенных параллельно, поверх которых в зависимости от условий прокладки и эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия.
