В летний период для многих злейшими врагами являются комары. Причем, в отличии от дачных и лесных, городские отличаются проворностью и более пугливы. Убить такого кровососа значительно сложнее, так как режим питания у него ночной, и он будет терпеливо ждать, когда вы заснете. Всего один комар может не дать спать полночи, периодически напоминая о своем присутствии.

Для борьбы с комарами, кроме защитных кремов, в продаже имеются тепловые испарители специального вещества, способного в течение 30 минут в закрытом помещении убить всех летающих насекомых. Насколько эти методы защиты при частом использовании безвредны для самого человека, покажет время, но к дешевым их не отнесешь.

В продаже можно найти также светильник-ловушку для комаров (Electronic Insect Killer) китайского производства, в котором не используется химии. Выполнен он довольно просто и может быть легко изготовлен самостоятельно. Для чего потребуется лампа с синим цветом свечения мощностью не более 25 Вт: для получения синего света покрасить цапонлаком можно любую подходящую лампу.

Лампа включена параллельно с удвоителем сетевого напряжения, схема которого показана на рис. 2.8.

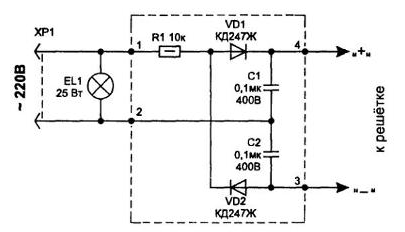

Рис. 2.8. Простейший вариант схемы для получения повышенного напряжения

Конденсаторы С1 и С2 заряжаются до амплитудного значения сетевого напряжения (Umax=1,414*220=311 В), а резистор R1 ограничивает ток через диоды в случае короткого замыкания на выходе.

На контактах 3-4 будет постоянное напряжение около 620 В - к ним подключаются два голых провода диаметром 0,3...0,6 мм. Эти провода идут параллельно (интервал 4 мм) по спирали вокруг лампы на расстоянии 10.20 мм от стекла лампы и крепятся к диэлектрическим стойкам (рис. 2.9).

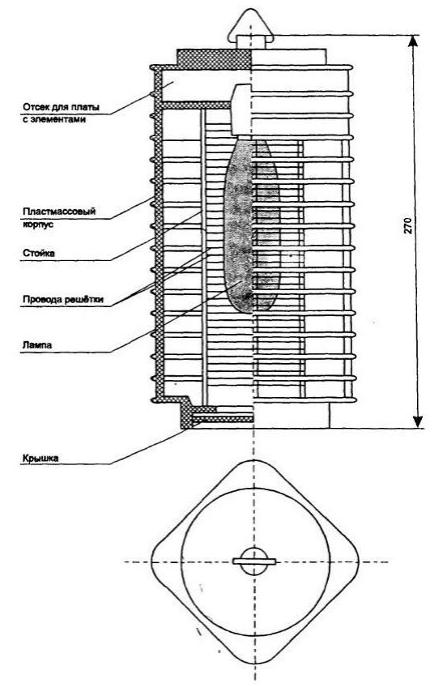

Рис. 2.9 Внешний вид конструкции

Лампу лучше применить с удлиненным баллоном, что позволит сделать конструкцию ловушки более компактной при увеличенной рабочей зоне.

Принцип действия такого устройства основан на поражении попадающих в зазор между двумя проводами насекомых электрическим разрядом, а чтобы заманить их в зазор, как не сложно догадаться, служит лампа.

Светильник-ловушка подвешивается, ближе к потолку, где более вероятна встреча с комаром, да и в руки к ребенку в этом случае такая "высоковольтная игрушка" не попадет.

Недостатком данного устройства является то, что для его действия комар должен почти коснуться соседних проводов при пролете между ними: так как напряжение на проводах ниже, чем пробойное для воздуха, это примерно около 1000 В на 1 мм зазора (зависит от влажности), т. е. для всего зазора в 4 мм получаем 4 кВ.

Чтобы сделать работу ловушки более эффективной, необходимо повысить напряжение на проводах решетки. Это можно сделать при помощи умножителя сетевого напряжения, выполненного по схеме, показанной на рис. 2.10.

Рис. 2.10 Вариант 4-кратного умножителя сетевого напряжения

На выходе устройства в этом случае будет около 1200 В (четырехкратно умноженное напряжение сети).

Конструкция каркаса, на котором наматывается сетка из провода, для удобства изготовления в домашних условиях может иметь прямоугольную форму, а если ловушка будет находиться всегда в подвешенном состоянии, то нет необходимости в пластмассовых ограничителях, исключающих касание руками находящихся под высоким напряжением проводов.

Применяемые конденсаторы должны быть высоковольтными, например, типа К42У-2 на 630 В.

Диоды подойдут любые, с допустимым обратным напряжением не менее 800.1000 В, например, КД258Г(Д), КД257Г(Д).

Еще больше повысить эффективность ловушки позволяет дополнительное увеличение напряжения на проводах решетки. Обычно для этого используют импульсный преобразователь. Расстояние между проводами в этом случае потребуется увеличить до такого, при котором еще не образуется между ними дуговой разряд.

Н Е Т к р о в о с о с а м !

Суперловушки – уничтожители и отпугиватели комаров своими руками.

От автора — Фёдора Аникеева.

Сегодня я предлагаю поговорить о практическом опыте по уничтожению комаров, а заодно с ними и других мелких и вредных летающих тварей. Разобраться же в хитросплетениях различных приёмов по уменьшению поголовья летающей тучи пискунов нам поможет Фёдор Аникеев. За многие годы содержания кроликов он накопил немалый опыт и ему есть, что рассказать. Предваряя беседу, отмечу, что применяемые меры не являются многозатратными, не ложатся на хозяйственника тяжёлым финансовым бременем.

Быстрый поиск:

Почему так важно защищать кроликов от комаров?

Здравствуйте Фёдор. Борьбе с кровососами на своей ферме вы уделяете очень большое значение. Хотя многие считают, что ничего сверх­орди­нарно­го не прои­зойдёт, если кролика немного покусают комары. Мол, почешет какое-то время укушенные места, да успо­коится. Хотелось бы узнать вашу точку зрения.

☏ Теперь становится понятным, почему кролиководы недоу­мева­ют и сетуют на то, что сво­евре­менно привитые питомцы вдруг начинают болеть мик­сома­тозом. Ока­зывается, что вы­рабо­тавши­еся в ходе вак­цина­ции антитела не спра­вля­ются с огромным потоком вирусов в организм. Их просто не хватает в коли­чест­вен­ном отношении. Если к этому при­плюсо­вать фактор жары, снижающей им­мунитет ор­ганизма в целом, риск массового забо­левания достаточно велик. С вак­цина­цией разо­брались. Не могу не спросить попутно о том, насколько эффективно защищают кроликов народные средства, в част­ности чеснок, от вируса мик­сома­тоза? На нашем форуме есть со­общение об этом ори­гиналь­ном методе профилактики, в том числе и от гемор­рагички.

☎ Насчёт чеснока я слышал много лет назад. И даже пробовал, головку чеснока на ведро корма. Ничего не полу­чилось, кролики отка­зались есть этот корм. Может быть кроликов подержать неко­торое время голод­ными? Но всё не верится, что так быстро по­бежда­ются довольно живучие вирусы. Возможно у автора просто бла­гопо­луч­ный район, не зара­жен­ный вирусами, нет на много кило­метров кроличьих хозяйств, нет леса с зайцами? Кстати мой знакомый из Вол­го­град­ской области тоже не про­калы­вает кроликов от миксы. Кролики живут в поме­щении, куда нет доступа комарам, для страховки уста­новле­на ловушка для комаров «Баргузин»-2. Нет источника заражения – нет и болезни.

Ловушки — уничтожители насекомых.

Теперь ближе к теме. Я знаю, что для борьбы с комарами вы применяете, как само­дель­ные унич­тожи­тели и отпу­гива­тели, так и завод­ского испол­нения. Давайте начнём с первых. Что это за устройства? Как они работают?

☎ Мой уничтожитель эффективно работает в темное время суток, но и днем в вы­­клю­­чен­­ном со­сто­­я­нии, ко­ма­ры и му­хи сю­да за­ле­та­ют, при­­вле­­чён­­ные за­па­хом на­ша­ты­ря и мо­лоч­ной ки­сло­ты (ими­­ти­ру­ет за­пах по­та), до­ба­­вля­е­­мые мной в аги­туСредство ин­сек­ти­цид­ное АГИТА пре­дс­та­в­ля­ет со­бой во­до­рас­тво­ри­мые гра­ну­лы бе­ло­го цве­та без за­па­ха. Ра­бо­чие во­д­ные су­с­пен­зии со­дер­жат 0,4­-5,6% ти­а­ме­ток­са­ма, име­ют жел­то­ва­тый цвет. Срок год­нос­ти 3 го­да со дня из­го­то­вле­ния, вод­ной су­спе­н­зии 6 ча­сов с мо­мен­та при­го­то­вле­ния. Об­ла­да­ет ши­ро­ким спе­кт­ром ин­сек­ти­цид­но­го дей­ст­вия, пол­но­с­тью по­ра­жа­ет мух, ко­ма­ров, мо­шек, блох в те­че­ние 24 ча­сов. Остаточное дей­ст­вие сре­дс­тва 4-8 не­дель в за­ви­си­мос­ти от спо­со­ба об­ра­бот­ки. По сте­пе­ни воз­дей­ст­вия на ор­га­ни­зм те­пло­кро­в­ных при вве­де­ние в же­лу­док и на­не­се­ние на ко­жу от­но­сит­ся к 4 клас­су ма­ло­опа­с­ных со­еди­не­ний. Па­ры сре­д­ст­ва и ра­бо­чих су­с­пен­зий в ус­ло­ви­ях на­сы­ща­ю­щих кон­цен­тра­ции ма­ло опа­сны.

Устройство простое: энергосбере­гаю­щая лампа (можно и обы­кно­вен­ную) помещена в кожух изго­тов­лен­ный из банки из под краски. Сетка у меня их нержа­вейки, но если лампа энер­госбе­рега­ющая то можно любую син­тети­чес­кую, так как нет сильного разогрева. Фонарь поме­щается в кожух сделанный из пла­стик­вой 50-литровой канистры.

Крышка с патроном и сетка из нержавейки.

Работает это устройство довольно просто. Кожух изнутри, а также и сетка фонаря обры­згива­ется суспен­зией из расчета три грамма гранул агиты на 100 мл воды. В этот же раствор добавляю по одному мл молочной кислоты и нашатырного спирта. Рядом с фонарем стоит в черном чехле бутылка — не­проли­вай­ка, в которой идет процесс брожения с выде­лени­ем угле­кис­лого газа (имитация дыхания теп­локро­вных), что тоже при­влекает комаров, независимо от времени суток.

Уничтожитель комаров и бутылка — ловушка, имитирующая присутствие животного.

Комары, летящие на свет и на запах, садятся на сетку и стенки кожуха, и от контакта с агитой погибают. Это вещество дей­ству­ет 4-6 недель. На пол под фонарь наливаю немного остав­шегося раствора. Правда гибнут не только комары и мухи, но и моль. Но она тоже не жела­тельный гость на ферме.

☏ А как против мошки работает? Она хоть и вылу­пля­ется, в отличие от комаров, всего раз в году, но в пик поя­вле­ния пару — тройку недель, от неё не бывает спасу? И даже не в тайге. Лезет в мель­чай­шие щели, не боится многих эф­фекти­вных химикатов, тех, что при­меня­ются против других летунов.

☎ Гибнет и мошкара, еще больше чем комары. Она с удо­воль­стви­ем лезет в уни­что­жи­тель и в бутылки — ловушки. Агита тоже на нее губи­тель­но действует. Мой знакомый из Вол­го­град­ской области сообщает, что у них, живущих возле леса, где полно комаров и гнуса, мажут клетки снаружи жид­кос­тью Бутокс 50. Кстати, в продаже у нас есть ана­логи­чная – Бутокс 7.5. Сам пока не про­бовал. Кстати бутылки не­проли­вайки с бро­дящей жидкостью — это изо­брете­ние ки­тай­цев именно для борьбы с гнусом (мошкарой).

☏ Расскажите подробнее про непроливайку. Как её самому сделать, что туда заливать и для чего?

☎ Бутылка непроливайка делается так: срезается верхняя часть пла­сти­ко­вой бу­тыл­ки вме­сте с гор­лыш­ком и ста­вит­ся в по­лучен­ную ем­ко­сть вниз гор­лыш­ком, стык за­клеи­вает­ся изо­лен­той. Бро­дя­щая жид­кость, зали­тая в ём­кость, выде­ляет угле­кис­лый газ и при­вле­кают ко­мара. Он зале­тает в бу­тыл­ку, а вы­ле­теть уже не может.

БРОДЯЩАЯ ЖИДКОСТЬ — это 50 гр. сахара, 1 гр. пе­кар­ских дрож­жей и 200 мл во­ды. Это как раз нор­ма на од­ну бу­тыл­ку-не­про­ли­вай­ку. Во­об­ще-то ре­ко­мен­ду­ет­ся ко­рич­не­вый са­хар. Све­коль­ного ко­рич­нево­го са­ха­ра не бы­ва­ет, разве толь­ко ме­лас­са, а трост­нико­вого я уже не ви­дел с со­вет­ских вре­мён. Поэ­тому обхо­жусь свекольным.

☏ А чем можно заменить 50-литровую канистру? Ведь не у каждого есть возмо­жность приме­нить такую, как у вас, по причине от­сут­ствия. А покупать новую будет накладно.

☎ Наружный защитный короб можно ис­поль­зовать любой, главное что бы дождь не заливал и жела­тельно что бы изнутри повер­хность была не белая. Комары не очень любят садится на белое. Кроме того она не должна впитывать в себя влагу. Можно обклеить ее черной или серой пленкой. Не обя­зате­льно копировать мое устройство, можно только исполь­зовать принцип работы. А им­прови­зиро­вать можно и нужно во всех на­прав­лени­ях. Я вообще то думал сделать по другому. В виде абажура на который будут садиться насе­комые, а под ним неглубокая емкость в виде поддона с отра­вляю­щей жидкостью, но пробный вариант сделал из того, что было.

☏ Если проанализировать ваш практический опыт приме­нения сделанной ловушки, можно ли сказать, какую площадь она эффективно защищает, насколько эффективно? Каковы затраты на покупку химиката?

☎ Сделанный мною уничтожитель, учитывая яркость лампы, прима­нивает насекомых издалека. Радиус действия назвать затру­дняюсь, так как он светит в одну сторону. Думаю, если его поста­вить посре­дине фермы, он соберет всех насекомых с осве­щаемого участка. Это будет полукруг радиусом метров десять. Все зависит от яркости лампы.

Эффективность ловушек и уни­что­жи­те­лей ус­та­но­вить сло­жно. На­при­мер в ре­кла­ме до­ро­го­го уни­что­жи­те­ля го­во­рить­ся, что это ус­трой­ст­во пол­нос­тью из­ба­вит от ко­ма­ров на уча­ст­ке пло­ща­дью 30-40 со­ток за 4-6 не­дель. Но ведь как раз их мас­со­вый вы­лет и про­дол­жае­тся 4-6 не­дель, то есть по ис­те­че­нию это­го пе­рио­да ко­ли­чес­тво ко­ма­ров со­кра­тит­ся до ми­ни­му­ма и безо вся­ких ло­ву­шек. Я сра­вни­ваю с про­шлым го­дом, хо­тя и по­ни­маю что та­кое сра­вне­ние не кор­рек­тно. Но как бы то ни бы­ло, в этом го­ду у ме­ня на фер­ме ко­ма­ра и мош­ки за­мет­но ме­нь­ше. Рас­ход эле­ктри­чест­ва за­ви­сит от мощ­но­сти при­бо­ра, дан­ный прибор, которым я сейчас пользуюсь расходует 15 вт в час, работает в среднем 10 часов в сутки. Стоимость агиты 400 рублей (≈ 6,5 у.е.) за 100 грамм, бутокса 800 (≈ 13 у.е.), но его расход гораздо ниже.

☏ Не опасны ли применяемые пестициды для жизни и здоровья кроликов?

☎ Кролики, как мне кажется никак не реагируют на агиту, ведь она не попадает внутрь клеток. А бутокс вообще-то применяют и для купания животных, так что вред минимальный.

Отпугивание комаров от мест обитания кроликов.

☏ А есть ли в вашем арсенале способы просто отпугнуть назойливую стаю от клеток? Это добавило бы эф­фектив­ности в целом, снизило нагрузку на прибор. Ком­плек­сный подход, как говорится.

☎ Совершенно верно, в этом направле­нии я тоже искал до­пол­ните­льный источник повышения эф­фек­тив­ности. Каково же было мое удивление, когда в инете я нашел сооб­щение, что наша­тыр­ный спирт, который я применял в смеси с молочной кислотой в качестве приманки для кро­восо­сущих, можно ис­поль­зовать в качестве от­пуги­вате­ля. Около 100 мл. нашатыря разводится в литре воды и рас­прыс­кива­ется. При этом запах аммиака для нас исчезает за пару минут, а комара он отпу­гивает ещё долго. Разуме­ется я сразу же испытал это средство. У меня было немного раствора аммиака и я сделал примерно 100 грамм отпугивающей жидкости. Опрыскал наружную часть кормушек и сетку клеток на про­блемном участке своей фермы.

Опрыскивание раствором аммиака клеток, но не самих кроликов..

Я видел там комаров, но их оказалось гораздо больше чем я мог пред­поло­жить. Во время опры­скива­ния десятки особей выле­тели из клеток. Потом днем я наблюдал, как комары воз­враща­лись к ним, но во внутрь уже не залетали. Наконец пошел дождь и испытание пришлось отложить. Опрыс­кивать клетки внутри блоков, я не решился, хотя для кроликов крат­ковре­мен­ное воз­дей­ствие аммиака не так опасно, как риск заболеть мик­сома­тозом, да и комара там немного, а на открытом участке дождь.

ОБРАЩАТЬСЯ С НАШАТЫРЁМ и нужно крайне осто­рожно. При попа­да­нии внутрь орга­низ­ма, может на­сту­пить ле­таль­ный исход. Не­льзя до­пус­кать по­па­да­ния жид­кос­ти на от­кры­тые ра­ны и на сли­зис­тую обо­лоч­ку, на­при­мер в гла­за. При мас­со­вой об­ра­бот­ке при­ме­няй­те сре­дс­тва ин­ди­ви­ду­аль­ной за­щи­ты: оч­ки, ре­зи­но­вые пер­чат­ки, ре­спи­ра­то­ры мар­ки А. Хра­ните на­ша­тыр­ный спирт и пестицид по­даль­ше от детей.

☏ Значит в дождливую погоду отпугнуть стре­мящих­ся в клетки комаров не полу­чится?

☎ Всю ночь шел дождь и, спасаясь от него, комары залетели под навесы и в клетки. Унич­тожи­тель был забит трупами насекомых. Я все-та­ки рискнул, чтобы умень­шить нагрузку на него. Растворил 150 мл. аммиака в 1.5 литрах воды и оросил все клетки. Часть раствора попала в клетки, но ничего страшного не случилось. Комары покинули клетки и вылетели из под навесов. Я наблюдал за ними. Они роились возле навесов и делали попытки залететь обратно, но тут же пулей вылетали. Так было несколько часов. Потом задул ветер и комаров не стало. Я изра­сходо­вал 1 литр раствора, остав­шиеся пол-литра исполь­зую, если будет не­обхо­ди­мость вечером.

☆  ☆  ☆

Спасибо Фёдору за подробный рассказ. В заключение давайте посчитаем приблизительные финансовые затраты на отпугивание комаров в течение суток. Может быть «овчинка выделки и не стоит»?

По-моему получается дёшево и сердито. В хозмаге поллитровая бутылка раствора аммиака стоит 30 рублей (≈ 0,5 у.е.). Уходит в среднем треть бутылки, или приблизительно 150 мл купленного раствора аммиака, который обойдётся 10 рублей (≈ 0,16 у.е.). Такая сумма в день – не очень много, тем более, что лёт комаров длится не все лето.

У кого немного кроликов, есть смысл орошать клетки изнутри, убрав от туда обитателей минут на пять. Если клетки деревянные, они долго будут держать запах. Фёдор рекомендует опрыскивать клетки снаружи, и только по необходимости (очень много кровососов) изнутри, а пол под клетками – утром и вечером. По площади получается где-то 100 кв.метров. То есть это как раз размер небольшого дворового хозяйства.

☆  ☆  ☆

Уважаемый читатель, на нашем форуме мы обсудили аналогичную лову­шку — уни­чтожи­тель комаров, но уже в завод­ском ис­полне­нии. Наш се­годня­шний собе­седник подробно рассказывает об опыте приме­нения устройства с при­мене­нием сетки под высоким на­пряже­нием. Недавно он приобрёл недорогой уничтожитель, всего за 250 р. (≈ 4 у.е.). Подробный и содержательный отчёт составлен после месяца его испытаний в различных условиях и режимах работы. Приглашаю и вас на эту страничку форума. Переход последует после нажатия на зелёную кнопочку ниже.

Пожалуйста, поделитесь этой статьёй с друзьями по соц.сети:

Пожалуйста, оцените статью. Задайте вопрос, обсудите на форуме.

Проблема под названием «комары достали» известна каждому из нас. Ее решение актуально не только для дачников и жителей частного сектора, расположенного у озера или другого водоема. Атакуют кровососы владельцев квартир в городских высотках. Причем, этажность для них не помеха. Разочаровавшись в разрекламированных средствах-уничтожителях, народные умельцы пытаются найти свой метод борьбы. Ловушка для комаров своими руками это альтернатива таблеткам, мазям, аэрозолям, электронным уловителям и другим приспособлениям промышленного изготовления.

Можно изготовить из подручных средств

Принцип работы улавливателей самодельных и промышленных основывается на физиологии комаров: их привлекает тепло, запах мочевины, выделяемый потными железами человека, СО2 (выдыхаемый газ) и вода. Домашняя ловушка комаров не требует закупки дорогостоящих химикатов, датчиков движения. В своем хозяйстве всегда найдется кусок картона или другой плотной бумаги, касторка (касторовое масло), скипидар, канифоль, вода и сахар. Из этого набора можно сделать клейкое полотно или ленту. Работа заключается в следующем:

• Готовится клейкий раствор-приманка. Для этого в 5 столовых ложках воды растворяется 3 ст.л. сахара. Сладкая жидкость подогревается до закипания. При помешивании доводится до загустения.
• Горячий сахарный сироп смешивается с половиной стакана канифоли, четвертью стакана скипидара и 100 г касторового масла до образования однородной липкой массы.
• Приготовленный состав наносится на нарезанные бумажные полоски или целый форматный лист.
• Готовая ловушка помещается возле места отдыха на улице или у входа в помещение. Можно занести в дом и следить, как комары будут слетаться на запах и прилипать к бумаге.
• По мере наполнения улавливателя насекомыми его следует менять. Обычно, это делается раз в неделю.

Внимание! В качестве пропитки для бумажных лент используется и другой состав: сосновая смола (0,3 кг), масло льняное (0,15 кг), воск пчелиный (0,01 кг), мед (0,05 кг).

«Ода» пластиковой бутылке

Емкость из пластика на отечественных просторах используется в различных сферах. После ее опустошения предприимчивые пользователи тару не выбрасывают, а создают массу полезных приспособлений для домашнего обихода. Вот и для борьбы с кровососами она пригодилась.

Для изготовления самодельного улавливателя понадобится бутылка емкостью 1,5-2,0 л, сахарный песок (0,5 стакана), 5 г дрожжей. Принцип работы будущего устройства основан на привлечении насекомых слетаться на запах двуокиси углерода. Его выдыхает человек и теплокровные животные. Данная ловушка для комаров из пластиковой бутылки как раз и привлекает насекомых источаемым СО2 . Алгоритм изготовления такой.

• Пластиковая емкость разрезается поперек. Должно получиться 2 фрагмента. Тот, который содержит конус-горловину, должен быть не менее 1/3 общей длины сосуда.
• Конусообразная воронка плотно вставляется в нижнюю (донную) часть бутылки в перевернутом виде.
• Место стыка обеих половинок заклеивается скотчем.

Конструкция улавливателя готова. Остается приготовить приманку.

• В половине стакана слегка подогретой воды (не более 30°С) растворяется сахар. Затем разводятся дрожжи (можно воспользоваться «Саф-Моментом»).
• Полученный состав хорошо перемешивается и выливается в приготовленную пластиковую ловушку (нижнюю донную часть).
• Уровень сладкого бродящего раствора должен быть таким, чтобы края горлышка не доставали до него.

Хорошо бы использовать темные бутылки из-под пива или кваса, чтобы комаров не отпугивал яркий свет. Если пластик светлый, конструкцию заворачивают в непрозрачную бумагу или зеркальную фольгу. Скоро в установленной ловушке начнутся процессы брожения с выделением привлекающего комаров аромата и тепла, на которое тоже летят комары. Залетая через узкое горлышко, насекомые обратно выбраться не смогут. После окончания процесса брожения приманки (а это длится несколько дней), ее следует заменить.

Внимание! Нужно четко соблюдать рецептуру при изготовлении раствора. При недостаточно теплой воде может приостановиться или вообще не начаться брожение. А при избытке сахара и дрожжей увеличиться пенообразование: раствор резко поднимется вверх и начнет «вылезать» из ловушки. В этом случае следует снять лишнюю пену.

Такое устройство легко сконструировать и установить в доме или на веранде. Несомненным «плюсом» ловушки считается легкость изготовления, автономность и бесшумная работа.

Простая ловушка комаров может быть изготовлена из куска марли, смазанного клеем для насекомых. Обработанное полотно натягивается на вентиляционные отверстия, шахты. Можно его использовать и для оконных проемов.

Западню для насекомых на основе УФ-излучений можно сделать из лампы дневного света мощностью 20 Вт, заключенной в арматуру из сетки. Плетение сетки – это две металлические проволоки под напряжением. Для безопасности обслуживания модель помещается в сплетенный сеточный футляр. Работает ловушка следующим образом: комары, привлекаемые ультрафиолетовым излучением, летят на него, попадают под действие напряжения, поданного на электрическую сетку. Устройство с одной стороны, борется с насекомыми, ас другой – является источником мягкого спокойного освещения.

Электронное устройство из эконом лампы

Если вы дружите с электротехникой, то лампу эконом класса с использованным ресурсом можно применить для самодельной конструкции ловушки. Еще понадобится высоковольтный модуль и пальчиковая батарейка.

• Лампочка разбирается, извлекаются нужные детали.
• Высверливаются 2 отверстия, в которые продевается мягкая алюминиевая проволока. Один конец фиксируется, и проволока по спирали наматывается на лампочку.
• Остаток ее откусывается.
• Та же самая операция выполняется с другого конца, через другое просверленное отверстие.
• Из лампочки выходят два «родных» проводных конца. Один из них подсоединяется к концу намотанного алюминиевого провода и плотно на нем закручивается.
• Оставшиеся 2 вывода (от лампочки и алюминиевого провода) подсоединяются к модулю, предварительно подсоединенному через выключатель к батарейке.
• На подключенный модуль надевается лампочка с высоковольтной обмоткой. Сделать это нужно так, чтобы проводки на обеих деталях совпали, и произошел их контакт.
• Получившееся устройство-ловушка включается, загорается лампа. На ее свет слетаются комары. Как только они сядут на овитое проводом тело лампы, сразу же поражаются разрядом тока.
• В качестве поддона для опавших насекомых используется полиэтиленовая крышка. Она приклеивается строительным клеем к донышку лампы.
• В верхней части улавливателя для подвешивания из провода выполняется петля.
• Устройство работает при выключенном общем свете.

Ночной «улов» комаров

Ну, а если уж кровососы совсем достали.… Наш соотечественник включает в 3 часа ночи пылесос и собирает их со стен и потолка.

В случае засилья помещения комарами, одного улавливателя будет недостаточно. Усиление эффекта достигается расстановкой по всем помещениям в проблемных зонах нескольких ловушек разной конструкции. Нужно учитывать и момент привыкания. При обнаружении того, что ловушка не действует (в ней нет или мало насекомых), саму конструкцию или приманку нужно заменить новой, а через время вновь вернуться к прежнему варианту.

Радиосхемы бытового применения

Лето- замечательная пора и многие стараются проводить это время года на дачных участках. И все бы было замечательно если- бы не надоедливые насекомые...

В общем-то существует много различных средств защиты от насекомых- это и различные электронные отпугиватели, и химические вещества- спреи, но в последнее время все большую популярность набирают так называемые электронные ловушки . Принцип действия такого устройства чрезвычайно прост- металлическая сетка с подведенным к ней высоким напряжением, попадая на которую насекомые погибают от электрического разряда.

Здесь мы и рассмотрим подобное устройство.

Схема электронной ловушки для насекомых

В самом начале- небольшая оговорка: в оригинале статьи (а она была взята из журнала "Юный Техник") "приманкой" для насекомых служит источник света. В качестве такого источника было предложено использовать люминесцентную лампу ЛДС-20 по схеме "без стартера", и именно эта схема и указана на рисунке. Но можно поступить гораздо проще- применить самую обыкновенную энергосберегающую лампу и тогда схема намного упростится.

Итак- конструкция устройства

Как все уже догадались- лампа привлекает насекомых своим светом, прилетая на который они попадают между двух сеток, окружающих лампу и находящихся под высоким напряжением. Кроме того, тепло, выделяемое лампой также привлекает насекомых.

Для питания лампы дневного света используется умножитель напряжения, который выпрямляет сетевое напряжение до величины примерно 600 вольт (без нагрузки). Верхнее плечо умножителя (конденсатор С1, диоды D1, D2) заряжает конденсатор С3, а нижнее (конденсатор С2, диоды D3, D4) - конденсатор С4. Верхний конденсатор заряжается отрицательным напряжением, а нижний - положительным. Поскольку конденсаторы С3 и С4 соединены последовательно, то напряжение на них складывается и становится достаточным для зажигания лампы дневного света, а сила тока позволяет поддерживать её горение. В такой схеме питания лампы можно использовать как лампы подсветки от монитора, так и люминесцентные лампы с перегоревшими нитями накала.

В качестве высоковольтного источника так- же все очень просто: здесь была использована выкоковольтная катушка от автомобильной системы зажигания типа Б116 или аналогичная, в этом случае её высоковольтный вывод является верхним по схеме выводом трансформатора Т1. В общем-то вместо катушки зажигания можно использовать самодельный трансформатор, намотанный на отрезке ферритового стержня марки 400НН длиной 80 мм и диаметром 10 мм. Первичная обмотка содержит 30 витков провода ПЭЛ-0,6, вторичная - 1500 витков провода ПЭЛ-0,08, намотка в 10 слоёв с тщательной изоляцией между слоями, но, согласитесь- с катушкой все гораздо проще!

Вот, собственно, говоря, сама схема:

С выпрямителя (диодный мост D5...D8) пульсирующее напряжение частотой 50 Гц поступает на преобразователь напряжения, выполненный на динисторе VD1, конденсаторе C5 и резисторе R2. Нагрузкой преобразователя является первичная обмотка трансформатора Т1.

Работает преобразователь напряжения следующим образом. Конденсатор С5 заряжается через резистор R2 пульсирующим напряжением, и как только постоянное напряжение на конденсаторе достигнет величины примерно 80 вольт, то динистор VD1 откроется и конденсатор С5 быстро разрядится через первичную обмотку трансформатора Т1. Такой преобразователь называется релаксационным генератором. В его схеме сопротивление резистора R2 подобрано таким образом, что ток, протекающий через него не будет удерживать динистор в открытом состоянии после разряда конденсатора, следовательно динистор закроется и процесс повторится. Частота работы преобразователя зависит от параметров элементов R2, С5, а так же от напряжения срабатывания динистора VD1 и в данном случае она составляет несколько сот Герц. Так как количество витков вторичной обмотки трансформатора Т1 во много раз больше, чем первичной, то и импульсное напряжение на ней будет гораздо больше, достигая нескольких киловольт.

Конденсаторы С1..С4 должны иметь рабочее напряжение не ниже 380 вольт, конденсатор С5 - не ниже 750 вольт. Вместо диодного моста (D5...D8) можно использовать диоды типа КД208А, КД212А или аналогичные.

Высоковольтные сетки с ячейкой диаметром примерно 10..20 мм необходимо расположить вокруг лампы Н1 так, что бы они образовывали два цилиндра, расстояние между этими сетками должно быть чуть больше расстояния, на котором происходит электрический пробой. Для безопасности внешняя сетка ловушки должна быть соединена с корпусом катушки зажигания. Диаметр внутренней сетки должен быть достаточным для того, что бы исключить электрический пробой между сеткой и лампой Н1.

С раннего лета до поздней осени отдыху или развлечениям многих дачников и туристов мешает ночная живность — тучи летающих насекомых, мотыльков и т.п. Против них пригодна "электронная" защита. которая хотя и не так эффективна. как ядохимикаты, но зато более бережно относится к окружающей среде!

Ниже приведено описание такой ловушки для насекомых.

Наша ловушка исходит из той "психологии насекомых", что свет лампы накаливания приманивает их к себе. А здесь они через проволочную сетку пытаются попасть к лампе.

Натянутая проволочная сетка подсоединяется к высокому напряжению. Отдельные проволочки находятся на таком расстоянии друг от друга, чтобы пробойная прочность воздуха была на пределе.

Пролетающее через сетку насекомое уменьшает это расстояние, поэтому через его тело проходит электрический ток высоковольтного разряда, и насекомое гибнет.

Сказанное выше уже позволяет подозревать, что речь идет о таком устройстве, где электроника — из-за ее чрезвычайной простоты — второстепенная проблема в сравнении с механической конструкцией. Несмотря на это, мы вначале рассмотрим электрическую схему, которая показана на рис.1 и предлагается в двух вариантах.

Эта схема разделяется на следующие основные блоки:

• сетевой заградительный фильтр (фильтр помех);
• электронный регулятор:
• высоковольтный трансформатор.

Схема (рис.1а) работает следующим образом. Конденсатор С2 заряжается от сетевого напряжения через диодный выпрямитель D1 и резистор R2 до амплитудного напряжения сети (310 В). Это напряжение попадает через первичную обмотку трансформатора Т1 на анод тиристора Тh.

По другой ветви (Rl, D2, С1) медленно заряжается конденсатор С1. Когда в ходе зарядки С1 достигается пробойное напряжение динистора D1 (в пределах 25...35 В), конденсатор С1 разряжается через управляющий электрод тиристора Th и открывает его. Через открытый тиристор и первичную обмотку T1 очень быстро разряжается С2.

Импульсный изменяющийся ток индуцирует во вторичной обмотке T1 высокое напряжение, величина которого может превысить 10 кВ.

После разряда конденсатора тиристор закрывается, и процесс повторяется.

Допустимые напряжения элементов должны соответствовать указанным на схеме значениям. Важнейшую проблему представляет изготовление высоковольтного трансформатора.

Высоковольтный трансформатор

Можно использовать готовую высоковольтную обмотку, которая есть не что иное как вторичная обмотка трансформатора строчной развертки черно-белого телевизора (известные "мельничные жернова"). Работа трансформатора в тихое время несколько "ворчлива".

Однако сопровождающие работу звуковые явления даже полезны — ведь они указывают на присутствие высокого напряжения. например тогда, когда перегорела лампа накаливания в ловушке.

Бесшумно работающее устройство могло бы сыграть злую шутку с ничего не подозревающим неосторожно приблизившимся прохожим.

Заградительный фильтр на входе является необходимым спутником любой управляемой тиристором цепи. Устройство создает радио- и ТВ-помехи, а блок фильтра дает возможность без труда смотреть радио- и телепрограммы.

Проволочная "занавеска"и механическая конструкция

Наиболее критичный узел нашей конструкции — очень точное изготовление проволочной "занавески". Для ее получения из какого-либо хорошего изоляционного материала (например из текстолитовой или плексигласовой пластинки толщиной 4 мм) вырезаются два диска диаметром 170 мм и два диска диаметром 150 мм.

По периметрам каждой пары дисков через 10° делаются лобзиком пропилы глубиной 5 мм (36 штук). Затем на дисках размечаются через 120° и сверлятся отверстия диаметром 5 мм.

После этого изготавливаются опорные держатели. В опытном образце это были 3 латунных стержня длиной 210 мм и диаметром 5 мм, на одних концах которых имелась резьба длиной 50 мм. а на вторых — длиной 30 мм.

Диски собираются вместе так, чтобы два меньших были внутри, а два больших — снаружи.

На резьбовые концы стержней устанавливаются диски с малым и большим диаметрами на расстоянии примерно 15 мм друг от друга.

Целесообразно щели малого и большого дисков установить так. чтобы они не попадали на одну линию, а были сдвинуты к середине друг по отношению к другу примерно на 15 мм.

Дном каркаса будут те диски, в которые вкручены концы стержней с более длинной резьбой, а с более короткой — крышкой.

Если каркас нормально собрался, верхние диски снимаются, и в их середине лобзиком пропиливаются отверстия для патрона лампы накаливания.

Размеры зависят от примененной лампы. Я использовал патрон для лампы типа "миньон".

Необходимо также позаботиться о таком креплении патрона (например вынимающийся сверху), чтобы можно было заменить лампу, не разбирая сетки.

Для сетки была использована неизолированная медная проволока диаметром 0.45...0.5 мм. Ее нужно предварительно сразу протянуть в щели вдоль периметра диска. Если использовать проволоку с эмалевой изоляцией, работы несколько прибавится. С нее нужно удалить по всей длине изоляцию наждачной бумагой.

После установки внутренней и внешней частей занавески берутся концы с большого и малого дисков и подсоединяются к концам обмотки высокого напряжения.

Готовая конструкция закрепляется на подходящей пластмассовой коробке, в которую помещается электроника.

Монтаж и эксплуатация

Форма платы должна соответствовать форме и размерам пластмассовой коробки.

Высоковольтный трансформатор собирается так.

Из "добытого" из телевизора остова высоковольтного трансформатора удаляется первичная обмотка, и в соответствии с ее размерами изготавливается новая катушка.

Для новой первичной обмотки используется обмоточный провод диаметром 0.8 мм. Количество витков — 25. Для вторичной обмотки годятся любые бездефектные "мельничные жернова" к черно-белому телевизору.

Для заградительного фильтра лучше всего подходят высокочастотные ферритовые сердечники с примерно 20 витками обмоточного провода диаметром 0,6...0.8 мм.

После окончательной установки на место платы электроники, подсоединяется сетевой кабель, и проволочная занавеска подключается к "мельничным жерновам". После включения лампочка загорается, и все устройство тихо "ворчит", сигнализируя о наличии высокого напряжения.

Через двойную проволочную сетку искры не проскакивают. Если все же проскакивают, то или напряжение слишком высокое или же ряды проволок расположены слишком близко друг к другу. При фиксированных геометрических размерах "занавески" требуемое напряжение устанавливается регулировкой электронной схемы.

Проверка заканчивается испытанием на искрение с помощью отвертки. Просуньте отвертку между двумя рядами проволок — сейчас же с обеих сторон на отвертку должны проскочить искры.

Большое внутреннее сопротивление обмотки трансформатора само по себе оберегает от опасной величины тока при образовании разряда.

Не смотря на несмертельную величину вырабатываемого схемой ток, все-таки настоятельно напоминаю о соблюдении правил, связанных с работой с высоким напряжением, как при изготовлении. так и при эксплуатации.

Прикосновение руками к проволочной "клетке" будет весьма неприятным. Стало быть, при ее размещении необходимо подумать о том, чтобы устройство использовать только в сухое время года, или же разместить его там, где невозможно случайное прикосновение.
