Что такое конденсационный котел, и как он работает? Конденсационный котел – принцип его работы Конденсационные котлы принцип работы.

Те, кто хоть раз сталкивался с необходимостью того, что требуется качественно и эффективно обогреть загородный дом или коттедж, останавливают свой выбор на таком оборудование, как конденсационный котел. Это наиболее популярное приспособление, которые отличается высокими показателями экономичности. Благодаря этому, а также большому количеству иных положительных эксплуатационных характеристик оборудование оптимально подходит для большого количества разнообразных помещений.

Особенности конденсационного котла

Подобный котел не всегда целиком использует свою энергию, которая производится в процесс выработки топлива. Какая-то ее часть, которая называется теплом, уходит вместе с водяным паром, который может содержаться в продуктах от испарения. Но именно это тепло используется для качественного нагрева воды, которая находится в котле, так как полученный пар имеет свойство конденсироваться. Данный процесс может быть осуществлен только благодаря тому, что происходит охлаждение продуктов сгорания до какой-то определенной температуры, имеющей название точки росы, она обычно составляет 55 градусов .

Данный котел работает таким образом, что все продукты сгорания, находящиеся внутри него, под влиянием воды охлаждаются, вода в свою очередь возвращается из общей системы отопления. Именно по этой причине температура воды в системе центрального отопления, обслуживаемой котлом , должна быть немного ниже при сравнении ее с традиционными котлами .

Экономия от применения данного прибора при сравнении с традиционным устройством составляет примерно 11%. При этом стоимость на газовый конденсационный котел время от времени немного снижается, а цена на газ, как правило, остается стабильной. Потому издержки, которые связаны с покупкой, достаточно быстро компенсируются.

Многие пользователи данного качественного оборудования выделяют идеальное соотношение стоимости и большого количества полезного эффекта котлов, а также достаточно долгий их срок службы. Кроме того, привлекает наличие минимальных расходов на техническое обслуживание котлов , на это идут совершенно незначительные суммы.

На основании наличия большого количества положительных качеств, его можно вполне справедливо отнести к идеальному оборудованию, которое отопление загородного дома сделает удобным, комфортным и простым . Оборудование такого плана в состоянии подарить большое количество теплых минут в холодное время года.

Описывая особенности таких приборов, можно отметить, что газовый конденсационный котел эксплуатируется для эффективного обогрева помещения. Он в данном процессе использует тепловую энергию, которая выделяется в процессе сгорания топлива, а также теплоту водяного пара. Подобный принцип работы может быть возможен благодаря конденсации некоторых продуктов сгорания на внутренних стенах.

Современные конденсационные двухконтурные и одноконтурные котлы в состоянии предоставить возможность максимально эффективно использовать энергию используемого топлива, при этом сокращаются расходы потребителя на отопление. В настоящее время, благодаря эффективным инженерным разработкам, появилась возможность сбора такой энергии, потому во всех современных котлах отопления конденсационного типа, такой энергии намного больше, чем у обычных.

Стоит обратить внимание, что котел настенного типа в состоянии работать при достаточно низких температурах, в отличии от традиционного, а также он может обеспечить высокие показатели экономии газа примерно на 20% и таким образом снизить затраты на все отопление в целом . Именно благодаря этому можно купить простой водонагреватель, а затем подключить его к отопительному устройству без каких-то дополнительных затрат на обогрев и горячее водоснабжение. Что касается материала, из которого производится котел, то это в обязательном порядке основа, которая отличается устойчивостью к коррозии.

Принцип работы котла

Самое основное отличие такого напольного конденсационного котла, от иных устройств, заключается в наличии особой теплообменной емкости, предназначенной для значительного увеличения площади, где разнообразные продукты сгорания некоторым образом охлаждаются до температуры, которая не превышает 40 градусов. По этой причине водяной пар, содержащийся в дыме, через какое-то время переходит в особое жидкое состояние, постепенно освобождая энергию тепла.

Процесс конденсации осуществляется строго в теплообменнике, которые изготавливается из устойчивого к поражению коррозией металла. Для получения полноценного эффекта конденсации стоит добиться снижения температуры до такой степени, чтобы водяные пары от дымового газа начали превращаться в жидкость. Потому можно судить, что принцип работы конденсационного котла является максимально эффективным.

Высокие показатели эффективности конденсационного котла

Описывая данное устройство, можно выделить более подробно некоторые такие преимущества, как экологичность, экономичность, высокие показатели производительности, который основан на принципе работы конденсационного котла . Именно экономия является одним из основных положительных качеств, что особенно важно в условии постоянно растущих цен на газ.

Если есть необходимость увеличить мощность котельной, есть возможность объединить сразу несколько котлов в определенный каскад. Это особенно востребовано для крышных устройств, а также в котельных, где требуется определенная производительность. Настенный и напольный конденсационный котел имеют, как говорят отзывы, преимущественные пониженные шумовые характеристики, которые особенно сильно выделяются при сравнении с обычными котлами. Есть и недостатки конденсационных котлов - это их относительно высокая стоимость.

Таким образом, в процессе приобретения подобной конструкции покупатель делает выбор в пользу экономичности, современной инновации, возможности долговременного применения, а также в защите чистоты окружающей среды.

Ассортимент отопительных котлов, представленных в торговых сетях, необычайно разнообразен и широк. На сегодняшний день есть возможность приобрести не просто хороший, а практически технически совершенный агрегат. Думаете, таких не существует? Вы ошибаетесь. Рынок стремительно и уверенно завоевывают конденсационные котлы – истинное воплощение экологичности и эффективности. В отличие от типичных газовых котлов, имеющих КПД около 85%, конденсационные агрегаты способны расходовать топливо более экономно – и демонстрировать при этом КПД 95-96%. В связи с этим рациональные европейцы поощряют повсеместную эксплуатацию такого оборудования даже на законодательном уровне.

Несмотря на сравнительно большую стоимость конденсационных котлов по сравнению с «привычными конструкциями», первые успешно и быстро окупаются в условиях непрерывного роста цен на газ. Конденсационники предлагают практически все ведущие производители отопительного оборудования - Vaillant, Junkers, Ferroli, Baxi, Viessmann.

Конденсация водяного пара, являющегося результатом сгорания углеводоров – это одна из наиболее перспективных инновационных технологий производства тепла. Именно поэтому можно с уверенностью сказать, что за такими агрегатами – будущее.

Немного из истории прогрессивной разработки

Первые «представители» конденсационных котлов появились еще в 50-х годах. Естественно, эти модели были весьма и весьма далеки от совершенства – но реальную экономию топлива демонстрировали уже тогда. Ключевым их минусом была недолговечность конструкционных элементов, контактирующих с агрессивным конденсатом. Стальные и чугунные теплообменники скоропостижно приходили в негодность под «натиском» безжалостной коррозии, и устройство выходило из строя.

Конденсационные котлы, максимально подобные современным по конструкции и качеству, мир увидел в 70-х годах. Их теплообменники уже изготавливались из нержавейки – долговечного и надежного материала.

Современные конденсационные котлы - воплощение экономии, экологичности и высокой эффективности. По мнению многих экспертов, их однозначно ждет перспективное будущее на рынке отопительного оборудования

Различные исследования и наработки в отношении использования «скрытой энергии парообразования» были и в Советском Союзе, но в силу множества причин стать массовыми и глобальными им так и не удалось.

Принцип работы таких агрегатов

Как известно, принцип функционирования любого отопительного котла предельно прост:

1. Сгорает топливо.
2. Выделяется тепловая энергия.
3. Тепловая энергия через теплообменник «поступает» к теплоносителю.

Естественно, не обходится без теплопотерь. В традиционном газовом котле отходящие газы через дымоход «улетучиваются» в атмосферу; вместе с ними уходит и часть неиспользованной теплоты, потому что вместе с газами теряется также водяной пар, образующийся при сгорании топлива.

Этот пар как раз и содержит ту скрытую энергию, которую умеют сохранять и передавать отопительной системе конденсационные котлы. Добыча «драгоценного тепла» становится возможной благодаря конденсации пара в специальном теплообменнике.

Поток воды («обратки») охлаждает пары до температуры точки росы; выделяемая при конденсации паров энергия поглощается этой же водой.

Теплообменники конденсационников изготавливаются исключительно из устойчивых к коррозии материалов – нержавейки или силумина, поскольку практическая польза конденсата, к сожалению, ничуть не улучшает его химически агрессивный состав.

Обычно конденсат собирается в особом, встроенном в агрегат резервуаре, а уже затем отводится в канализацию. В связи с высокой агрессивностью данного продукта «жизнедеятельности» котла, в разных странах были приняты различные нормы и правила его отведения. В одних конденсат разрешается отправлять сразу в канализацию, в других его требуется предварительно нейтрализовать. Нейтрализаторы конденсата предлагают многие фирмы-производители. Что они собой представляют? Это емкости, наполненные гранулятом, содержащие кальциевые либо магниевые соединения.

Определение реального КПД котла

Конденсационные котлы можно смело «внедрять» и в традиционные, и в низкотемпературные системы вроде теплого пола. Работая в тандеме с последними, данные агрегаты демонстрируют необычайно высокую эффективность, поскольку условия для конденсации создаются практически идеальные.

Грамотная установка системы «конденсационный котел+теплый пол» позволяет полностью отказаться от радиаторов и эксплуатировать теплые полы как основной, а не вспомогательный источник тепла

Часто приходится слышать, что КПД конденсационного котла может достигать фантастических 109%. Такие дерзкие заявления производителей обычно приводят в изумление людей хоть мало-мальски разбирающихся в физике. Ведь получается, что в продаже появились фактически вечные двигатели! На самом же деле это исключительно маркетинговый ход, призванный всего лишь привлечь внимание к разработке, и ни в коем случае не претендующий на научную истину. Но как же получилась такая цифра? Оказывается, «зашкаливающий» за 100% коэффициент полезного действия - результат тщательного сравнения конденсационников с рядовыми газовыми котлами.

«Нонсенс» объясняется специалистами так: КПД типичного котла рассчитывается по низшей теплоте сгорания, без учета «улетающей в трубу» теплоты, и составляет при такой математике 92-95%. КПД конденсационного котла по этой методике расчета - целых 100%. Если же к нему добавить 8-9%-ный «заряд энергии» от использования скрытой теплоты конденсации, как раз и получится «феноменальная производительность». Но это все условно.

Если же производить объективные расчеты, оказывается, что КПД стандартных агрегатов составляет всего 84-86%, а конденсационных – немногим более 95%. И это при идеальных условиях.

Конденсационный котел можно всегда оснастить современной погодозависимой автоматикой. Она управляет котлом, ориентируясь на среднесуточную температуру, тем самым еще больше повышая эффективность работы оборудования

Конденсационные котлы – оборудование с закрытой камерой сгорания. Подача воздуха, удаление продуктов сгорания осуществляются в «принудительном порядке». Они не нуждаются в классическом дымоходе и являются достаточно безопасными. Их можно подключать к таким системам дымооудаления как двухтрубная система, коаксильный дымоход и др.

Сравнительно невысокая температура продуктов сгорания конденсационников позволяет обустраивать дымоотводящую систему для них с помощью пластиковых труб. Это позволяет немного сэкономить, что не может не радовать

Стоит ли приобретать «конденсационник»?

Конденсационники бывают настенные и напольные. Мощность первых в зависимости от модели может составлять до 120 кВт, вторых – до 320 и более кВт. При необходимости увеличения мощности установок можно увязывать котлы в каскад.

В зависимости от предназначения, различают одноконтурные и двухконтурные конденсационные котлы. Одноконтурные – исключительно для решения вопроса отопления; двухконтурные – это отопление + ГВС.

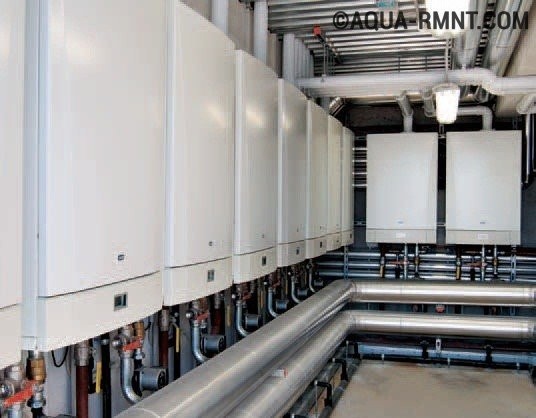

Каскадное подключение конденсационных котлов позволяет с легкостью организовать компактную, удобную в эксплуатации котельную, способную демонстрировать в переходный период колоссальную экономию

До сих пор в сомнениях, стоит ли обзаводиться конденсационным котлом и возлагать на него большие надежды? Объективный взгляд на преимущества и недостатки данного оборудования поможет вам сделать правильный выбор.

Конденсационные котлы обладают характеристиками, превосходящими даже самые жесткие требования, предъявляемые к отопительным агрегатам сертификационными органами. Они рекомендованы для установки в заповедных и курортных зонах. Количество вредных выбросов у конденсационных котлов меньше чем у газовых в 5-8 раз

К основным плюсам агрегатов можно отнести:

• Предельную компактность. Конденсационник мощностью до 120 кВт всегда можно найти в настенном исполнении. Традиционные котлы такой же мощности бывают, как правило, исключительно напольными, следовательно, занимают намного больше места;
• Малый вес;
• Высокую эффективность;
• Глубокую модуляцию;
• Экономию средств на обустройство дымохода;
• Экологичность – минимум вредных выбросов в окружающую среду;
• Пониженную вибрацию;
• Низкий уровень шума. Грамотно продуманная конструкция агрегатов позволяет практически полностью исключить шумовые эффекты. Эксплуатация котлов данного типа внутри жилых помещений не вызывает никакого дискомфорта;
• И главное, существенное уменьшение расходов на газ – от 10% до 35% в зависимости от «исходных условий».

Из минусов оборудования стоит отметить:

• Весьма высокую стоимость. Конденсационник обойдется на 40-120% дороже обычного котла;
• Неэффективность при сильных морозах. Когда на улице лютая стужа, температуру воды в отопительной системе однозначно приходится повышать. Если температура возвратной воды превысит 60 градусов, конденсационный котел не сможет выполнять свою чудо-функцию и перейдет в режим обычного котла с КПД около 85%.

Практика показывает, что, несмотря на все нюансы, конденсационные котлы – верный выбор вдумчивых хозяев, ценящих грамотную экономию и жаждущих привнести в свой дом максимальный тепловой комфорт. Обратите внимание, что наслаждаться по настоящему эффективной системой на базе конденсационного котла вы сможете только в том случае, если доверитесь в вопросах выбора и установки оборудования грамотным профессионалам.

Сложность применения принципа конденсации раньше заключалась в том, что скапливающийся конденсат в газовом котле отопления приводил к коррозии металлических элементов конструкции. Проблема перестала существовать, когда для изготовления оборудования стали применяться стойкие к коррозии сплавы и нержавейка.

Устройство котла

Конденсационный котел – что это такое в конструкционном плане?

Основной рабочий элемент – теплообменник из нержавейки в форме змеевика. Внутри спирали расположен нагревательный элемент (горелка). В змеевик поступает теплоноситель из обратки, разогревается от горелки.

Со стороны входного патрубка, где вода самая холодная (менее 59 градусов), на стенках камеры пар конденсируется. В конденсационных моделях камера сгорания закрытого типа, т.е. воздух для горения котел забирает с улицы, и продукты сгорания в котельную не просачиваются.

Система оборудована:

• циркуляционным насосом, принудительно перегоняющим теплоноситель (располагается на обратной трубе, оснащен фильтром);
• коаксиальным дымоходом (двойная труба, для подачи воздуха и отвода дыма одновременно), подсоединена в верхней части агрегата;
• вентилятором для принудительного нагнетания воздуха на горелку;
• конденсатоотводчиком.

В схему включены приборы защиты и контроля (). Современные модели котлов допускают возможность дистанционного управления, начиная с пультов и заканчивая СМС.

Плюсы и минусы

Обычный или конденсационный котел – что лучше, и в каких ситуациях?

Основные преимущества агрегатов конденсационного типа – высокий КПД и экономичность. Благодаря конструкции горелки () топливо сгорает практически полностью, количество отходов минимально – то есть, в экологическом отношении этот котел тоже лучше.

Температура дыма ниже 40 градусов – это означает, что можно использовать дымоходы из пластика, а они дешевле металлических. За счет меньшего количества продуктов сгорания и встроенной принудительной вентиляции можно использовать трубы меньшего сечения.

К плюсам этого котельного оборудования относятся:

• компактность, небольшой вес;
• проще монтаж;
• модулируемая горелка;
• экономия газа, в среднем 35 %;
• малый уровень шума и вибраций;
• экономия на дымоходе;
• экологичность (в 7 раз меньше вредных выбросов);
• возможна каскадная установка (несколько котлов в общей системе).

Основной минус – высокая цена, но в правильно организованной системе отопления разница себя окупает.

Особенности конденсационных моделей

Принцип работы конденсационных котлов таков, что для эксплуатации нужна маленькая вилка температур между подачей и обраткой. Значит, исходная температура теплоносителя должна быть не слишком высокой. Поэтому считается, что наиболее эффективное использование таких моделей – .

Как и простой газовый котел, конденсационный существует в и исполнении. Преимущество напольного — более высокая мощность, настенного — компактность. Мощность агрегата подбирается из расчета 1 киловатт на 10 квадратов плюс 10 % запаса.

Для маленького дома котел с высокой мощностью не нужен. Компактную и экологичную настенную модель можно повесить в кухне, не потребуется отдельная комната под котельную.

Видео о принципе работы конденсационного котла.

Для того чтобы понять, насколько выгоднее приобрести конденсационный котел, необходимо сравнить его характеристики и параметры с газовым котлом. Продукты сгорания в простом газовом котле проходят через теплообменник устройства, поэтому некоторая часть тепла будет теряться. Это можно объяснить тем, что вместе с отработанными газами в атмосферу будет уходить и некоторая доля горячих паров. Конденсационный котел сохраняет эту тепловую энергию в виде пара, поэтому он считается более эффективным, чем простой газовый котел.

После того, как пар охлаждается, он преобразуется в жидкость. Благодаря такому процессу конденсации будет высвобождаться некоторое количество тепла. В обычном котле во время его работы происходит борьба с таким явлением, как конденсация, а в случае с конденсационным котлом конденсация является полезным явлением. Процесс конденсации имеет место в теплообменнике, который, по сравнению с газовым котлом, имеет несколько больший размер. Этот компонент конденсационного котла отбирает тепловую энергию для отопительной системы.

Тепло, которое образуется при полном сжигании топливной единицы, с учетом пара, который высвобождается во время процесса конденсации, носит название «высшей» теплоты сгорания топлива.

«Низшей» теплотой сгорания будет называться количество теплоты без учета конденсационного тепла.

Конденсационные котлы отопления начали пользоваться популярностью относительно недавно, хотя принцип их работы был известен человечеству еще более 100 лет назад. На сегодняшний день благодаря технологическому прогрессу при изготовлении котлов начали использовать сплавы, которые обладают хорошей устойчивостью к коррозии и другим губительным процессам.

Особенности конденсационных котлов

Исходя из законов физики, необходимо понимать, что хоть незначительные потери тепла в любом случае неизбежны и КПД не достигнет 100%. По сравнению с газовыми котлами, конденсационные котлы характеризуются более высокой экономичностью. Этот показатель у конденсационных котлов выше примерно на 15-20%.

Конденсационные котлы оснащены более современными горелками, что снижает на минимум вероятность неполного сгорания топлива. Вместе с отработанными газами выделяется намного меньше вредных веществ и также понижается температура отходящих газов, которая редко превышает отметку 40 градусов. Для таких котлов можно использовать и пластиковые дымоходы, что позволяет сэкономить на данном компоненте отопительной системы. Также уменьшаются затраты на установку дымоходов.

Что касается исполнения, то котлы конденсационные газовые настенные почти во всем схожи с газовыми котлами традиционного типа.

Чаще всего конденсационные котлы бывают настенного типа, однако встречаются и мощные напольные устройства. Такие котлы редко используются для жилых помещений. В основном, их можно встретить в офисных помещениях или на производстве.

Главное отличие от обычных котлов состоит в том, что в конденсационных котлах теплообменник выполнен из материалов, обладающих хорошей устойчивостью к воздействию различных кислот. Обычно такими материалами служат нержавеющая сталь или силумин. За счет высокой кислотности и образуется конденсат, а он вызывает процесс коррозии, если будут использованы такие сплавы, которые применяются для изготовления котлов неконденсационного типа.

Основные узлы конденсационного котла

Теплообменник для конденсационных котлов может быть изготовлен в форме труб со сложным сечением. Это необходимо для того чтобы как можно больше увеличить объем теплообменника, тем самым, повысив эффективность работы конденсационного котла. В котлах такого типа перед горелкой монтирован вентилятор, который извлекает из газопровода газ и смешивает его с воздухом. Далее такая рабочая смесь направляется к горелке.

Дымоходные газы выходят из системы посредством дымоходов коаксиального типа.

Для изготовления таких дымоходов производители используют, в основном, пластик, обладающий хорошей термостойкостью. Насос, встроенный в газовые конденсационные котлы отопления, управляется посредством электроники и оптимизирует мощность котла, тем самым, позволяя сэкономить электричество.

Эффективность работы котла во многом зависит и от параметров отопительной системы в целом. Если температура воды будет низкой, то конденсация водяного пара будет происходить более полно. Тем самым, значительная часть скрытого тепла будет возвращаться в отопительную систему. Это повлияет и на то, что показатель КПД конденсационного котла будет несколько выше.

Под конденсационный котел подойдет не всякая отопительная система. Система отопления должна быть рассчитана на не слишком высокую температуру теплоносителя.

То есть, это должна быть относительно низкотемпературная система отопления. В обратном контуре теплоноситель должен обладать температурой не выше, чем 60 градусов. Наружные условия не имеют никакого значения. Если на улице будет небольшой мороз, то температура теплоносителя в обратном контуре будет не ниже, чем 45-50 градусов. Таким образом, котел будет функционировать в конденсационном режиме.

Низкотемпературные котлы отопления могут быть как с одним, так и с двумя контурами. Их можно использовать для организации отопительной системы или для горячего водоснабжения. Такие котлы могут различаться по параметрам мощности. Диапазон их мощности достаточно большой и составляет от 20 до 100 кВт. Такой мощности, которую предоставляет низкотемпературное отопление дома, хватает для любых бытовых условий.

Для промышленной области потребуется приобрести более мощный котел напольного типа.

Можно приобрести и различные комплекты для подключения конденсационных котлов. В перечень таких компонентов входят: нейтрализаторы конденсата, расширительные баки, различные предохранительные устройства, комплекты для системы отвода отработанных газов, комплекты трубной обвязки и многое другое.

Во многих европейских странах запрещено использование других котлов, кроме конденсационных. Это объясняется тем, что у них более высокий показатель КПД и они выбрасывают в атмосферу куда меньше вредных частиц. В таких странах государство заботится о своих людях, потому что запрещает использовать оборудование, которое не обладает хорошей экономичностью и низким уровнем безопасности с экологической точки зрения.

У пользователей нашего портала есть уникальная возможность - следить, как в рамках проекта с FORUMHOUSE мы, с нашими партнёрами, строим в Подмосковье комфортабельный и энергоэффективный загородный дом. Для этого при возведении коттеджа используются самые современные материалы и технологии.

В качестве фундамента выбрана УШП, а системы отопления - тёплый пол. Кроме этого, котельной стал настенный конденсационный газовый котел. О том, почему для нашего проекта было выбрано именно это оборудование, и в чём заключаются преимущества его работы, в формате мастер-класса вам расскажет технический специалист компании .

• Принцип работы конденсационного газового теплогенератора.
• Преимущества использования конденсационного газового котла.
• В какой системе отопления лучше всего использовать это оборудование.
• На что обратить внимание при эксплуатации конденсационного газового котла.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом - сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу. Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе.

Сергей Бугаев Технический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования - 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов , не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH 4), выделяется тепловая энергия, а также образуется углекислый газ (CO 2), вода (H 2 O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. - задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

• Высшая теплотворная способность топлива - это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
• Низшая теплотворная способность топлива - это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85% , а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 - 97% .

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

• при сгорании природного газа – 11%;
• при сгорании сжиженного газа (пропан-бутан) – 9%;
• при сгорании дизельного топлива (солярки) – 6%.

Преимущества использования конденсационного газового котла

Итак, мы разобрались с теоретической частью. Теперь расскажем, как особенности конструкции конденсационного котла влияют на эффективность его работы и долговечность. На первый взгляд кажется, что использовать дополнительную энергию водяного пара, скрытую в дымовых газах, можно и в обычном котле, специально «загнав» его в низкотемпературный режим работы. Например, подключив котёл (это неправильно) напрямую к системе теплого пола или значительно понизив температуру теплоносителя, циркулирующего в радиаторной системе отопления. Но, выше мы уже писали, что при сгорании магистрального газа образуется целый «букет» химических элементов. В водяном паре содержатся: углекислый и угарный газы, окислы азота, а также примеси серы. При конденсации и переходе пара из газообразного в жидкое состояние эти примеси оказываются в воде (конденсате) и на выходе получается слабый кислотный раствор.

Сергей Бугаев

Теплообменник обычного котла не выдержит длительной работы в агрессивной химической среде, со временем он проржавеет и выйдет из строя. Теплообменник конденсационного котла сделан из материалов, отличающихся коррозионной стойкостью и устойчивостью к кислотным средам. Наиболее стойким материалом является нержавеющая сталь.

При изготовлении конденсационного котла используются только долговечные и износостойкие материалы. Это увеличивает срок службы и надёжность работы этого оборудования, также уменьшаются затраты на сервисное обслуживание.

Кроме этого, повышенные требования предъявляются и к другим конструкционным элементам конденсационного теплогенератора, т.к. требуется охладить дымовые газы до нужной температуры. Для этого котёл оснащается наддувной горелкой с высокой степенью модуляции. Такая горелка работает в широком диапазоне мощностей, что позволяет оптимальным образом регулировать нагрев воды. Также конденсационные котлы оснащаются автоматикой, обеспечивающей точное поддержание режима горения, температуры отходящих газов и воды в обратной линии. Для чего ставятся циркуляционные насосы, плавно изменяющие силу напора протока теплоносителя, а не как простые 2-х и 3-х скоростные. С обычным насосом теплоноситель проходит через котёл с постоянной скоростью. Это приводит к росту температуры в «обратке», повышению температуры дымовых газов выше точки росы, а следовательно, снижению эффективности работы оборудования. Также возможен перегрев системы отопления (тёплого пола) и уменьшение теплового комфорта.

Важный нюанс : горелка обычного котла не может работать на мощности ниже 1/3 от максимальной (номинальной) мощности теплогенератора. Горелка конденсационного котла может работать на мощности, составляющей 1/10 (10%) от максимальной (номинальной) мощности теплогенератора.

Сергей Бугаев

Рассмотрим следующую ситуацию: начался отопительный сезон, температура на улице -15 °C. Мощность обычного котла, установленного в доме – 25 кВт. Минимальная мощность (1/3 от максимальной), на которой он может работать – 7.5 кВт. Предположим, что теплопотери здания составляют 15 кВт. Т.е. котёл, непрерывно работая, компенсирует эти теплопотери, плюс остаётся запас по мощности. Через несколько дней случилась оттепель, что, согласитесь, часто случается за зиму. В итоге уличная температура теперь около 0 °C или чуть ниже. Теплопотери здания, из-за повышения температуры на улице, сократились и теперь составляют примерно 5 кВт. Что произойдёт в этом случае?

Обычный котёл не сможет, работая в непрерывном режиме , выдавать необходимые для компенсации теплопотерь 5 кВт мощности. В результате он перейдёт в так называемый цикличный режим функционирования. Т.е. будет постоянно включать и отключать горелку, либо будет перегреваться система отопления.

Такой режим неблагоприятен для работы оборудования и приводит к его ускоренному износу.

Конденсационный котёл, при той же мощности и в аналогичной ситуации, в непрерывном режиме работы спокойно выдаст 2.5 кВт мощности (10% от 25 кВт)¸ что напрямую влияет на срок службы теплогенератора и уровень комфорта в загородном доме.

Конденсационный котёл, дополненный погодозависимой автоматикой, гибко подстраивается под изменения температурного режима в течение всего отопительного сезона.

Современная автоматика позволяет значительно упростить процесс управления котлом, в том числе и дистанционно, с помощью специального мобильного приложения для смартфонов, что повышает удобство пользования оборудованием.

Добавим, что отопительный сезон в России, в зависимости от региона, в среднем составляет 6-7 месяцев, начинаясь осенью, когда на улице ещё не очень холодно, и длится до весны.

Примерно 60% этого времени среднесуточные температуры на улице держатся в районе 0 °С.

Получается, что максимальная мощность котла может потребоваться только в относительно короткий период времени (декабрь, январь), когда установились настоящие морозы.

В другие месяцы от котла не требуется выход на максимальный режим работы и повышенная теплоотдача. Следовательно, конденсационный котёл, в отличие от обычного, будет эффективно работать и при температурных перепадах, и при небольшом морозе. При этом снизится потребление газа, что в тандеме с низкотемпературной системой отопления (теплым полом) уменьшит затраты на покупку энергоносителя.

Даже при использовании конденсационного котла вместе с высокотемпературным радиаторным отоплением это оборудование работает эффективнее традиционного на 5-7%.

Сергей Бугаев

Помимо экономичности, важным преимуществом конденсационных котлов является возможность получения большой мощности при компактных размерах оборудования. Конденсационный газовый котёл в настенном исполнении особенно актуален для небольших котельных.

Кроме этого, конденсационный котёл имеет турбированную горелку, что позволяет отказаться от стандартного дорогостоящего дымохода и просто вывести коаксиальную дымоходную трубу через отверстие в стене. Это упрощает монтаж оборудования или установку нового конденсационного котла взамен старого – обычного, при реновации существующей системы отопления.

Особенности эксплуатации конденсационного газового котла

Частые вопросы потребителей: что делать с конденсатом, получаемым в процессе эксплуатации котла, насколько он вреден, и как его утилизировать.

Количество конденсата можно рассчитать так: на 1 кВт*ч приходится 0,14 кг. Следовательно, конденсационный газовый котёл мощностью в 24 кВт при работе на 12 кВт мощности (т.к. большую часть отопительного периода котел работает с модуляцией, а средняя нагрузка на него, в зависимости от условий, может составлять ниже 25%) в достаточно холодный день вырабатывает 40 литров конденсата при низкотемпературном режиме.

Конденсат можно слить в центральную канализацию, при условии, что его разбавили в пропорции 10 или лучше 25 к 1. Если дом оборудован септиком или локальной очистной станцией, требуется нейтрализация конденсата.

Сергей Бугаев

Нейтрализатор представляет из себя ёмкость, заполненную мраморной крошкой. Вес наполнителя – от 5 до 40 кг. Менять её надо вручную в среднем раз в 1-2 месяца. Конденсат, обычно пройдя через нейтрализатор, самотёком попадает в канализацию.

Подведение итогов

Это современное оборудование, отличающееся надёжностью, экономичностью и эффективностью работы. Также сокращаются выбросы вредных веществ в атмосферу, что особенно актуально при ужесточении норм по экологичности. Кроме этого, установка данного типа теплогенератора, за счёт уменьшения расхода газа, позволит уменьшить затраты на отопление в долгосрочной перспективе и повысить уровень комфорта в загородном доме.
