Канадская рубка срубов: технология и цена. Дом (сруб) по технологии канадской рубки Сруб из бревна ручной рубки канадской

Преимущества технологии

В этой статье мы продолжаем изучать секреты ручной рубки деревянных домов. Основным отличием канадской чашки от русской является наличие затёса. Сруб, построенные по этим двум технологиям, легко различить даже визуально по затёсам в районе перерубов. Сложнее дело обстоит с усовершенствованной канадской чашкой, в которую дополнительно входит шип. Он играет важнейшую роль в утеплении углов дома и обеспечении непродуваемости стен, но о шипе мы поговорим чуть ниже.

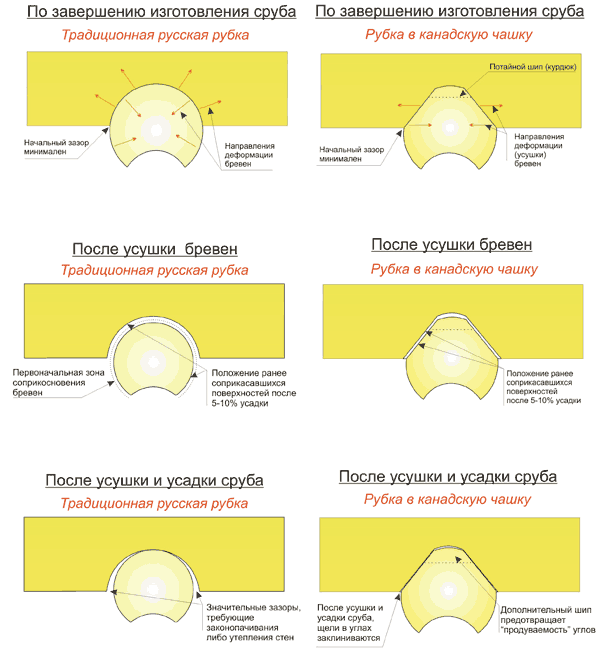

Итак, проанализируем процессы рубки русской и канадской чашек. Для вашего удобства ниже приведены схемы, отражающие три этапа жизни сруба для канадской и русской чаш. Рассмотрим по порядку.

Этап 1 (верхний ряд рисунков). Сруб только что изготовлен и стоит на площадке строительной компании. Внешний вид обоих вариантов прекрасен, зазоры минимальны.

Этап 2 (средний ряд). Прошло 2-3 года. За это время в срубе, вернее, уже в деревянном доме на вашем участке, произошли серьёзные изменения, связанные с усушкой деревянных конструкций. Для информации: в зависимости от исходной влажности брёвен в процессе усушки происходит уменьшение их диаметра на 5-10%. Соответственно, меняются формы чаш, зазоры в чашках и пазах. Разумеется, усушке подвергаются чашки обоих типов. И в русской чашке, и в канадской появляются дополнительные зазоры, срубы оседают, заполняя образовавшиеся пространства.

Этап 3 (нижний ряд рисунков). Конечно, брёвна не могут «зависнуть» в воздухе, как было показано на предыдущих рисунках (второй этап был введён искусственно для большей наглядности процесса усушки) – они осядут, занимая освободившееся пространство. Но вот здесь русская и канадская чашки поведут себя по-разному. Если в русской после усадки верхнего бревна образуются достаточно большие зазоры, которые придётся затыкать льноджутом или паклей, то в канадской чашке за счёт её треугольной формы и наличия затёсов произойдёт заклинивание образовавшихся зазоров, сохранится теплосберегающий и, что немаловажно, красивый переруб.

Пунктиром на левом нижнем рисунке показан шип, о котором будет рассказано в следующем разделе.

Чтобы понять, как выглядит затёс в действительности, ниже приведено несколько фотографий.

На первом фото показано бревно с характерными затёсами с обеих сторон (второй затёс не виден). Обратите внимание на паз в верхней части бревна – он предназначен для упоминавшегося ранее шипа. Кроме того, отметьте два пропила в верхних частях нижнего бревна – это также важный элемент современных технологий – разгрузочный пропил, о нем мы поговорим ниже.

На следующем рисунке показана получившаяся стена с характерными затёсами в углах.

На следующем фото продемонстрировано применение современного инструмента: мастер виртуозно вырезает шип в канадской чашке. Имея хорошие навыки и используя наряду с классической чертой и топором современные бензопилы, можно достаточно оперативно выполнять очень сложные операции по подгонке затёсов и шипов для канадских и норвежских чашек. Сделать это одним топором затруднительно.


Использование специального шипа («курдюка») при рубке сруба в канадскую чашку

Собственно говоря, рубка в канадскую чашку предполагает лишь использование затёсов. Но современные рубщики пошли дальше и дополнили затёс специальным шипом, называемым иногда курдюком. Справедливости ради стоит отметить, что шип иногда применяется и при рубке в русскую чашку, но лучший эффект достигается именно при сочетании шипа с затёсом.

Совет
Комплексный подход при изготовлении срубов позволяет получить крепкие и теплые дома и бани. Обязательно сформулируйте для себя технические условия, которые вы позже предъявите строителям. Если вы не хотите иметь щелей в углах дома, то необходимо использование затесов и шипов при изготовлении чашек, а также металлических стяжек при торцевом соединении бревен. Если вы не хотите иметь щелей между бревнами в стенах, примените технологию завешивания наружных углов, используйте зазор «поднутрение», задайте минимальную величину продольных пазов в накрывающих венцах (обычно не менее 8-10 см). Образование больших боковых трещин на круглых бревнах предотвратит использование вертикальных разгрузочных пропилов.

Что представляет собой чашка с затёсом, шипом и пазом под шип, показано на фото. Как мы видим, шип расположен в нижней части бревна, а в верхней части располагается паз под шип другого бревна, находящегося выше в перерубе (разумеется, перпендикулярно показанному на фото бревну, поэтому паз направлен перпендикулярно шипу).



Так для чего же нужен шип? На самом деле, несмотря на простую форму, это достаточно сложный в изготовлении элемент, поэтому за такую работу берутся далеко не все строительные компании в Санкт-Петербурге, не говоря уже о глубинке России.

Шип предназначен для утепления углов дома и устранения их продуваемости после усушки и усадки венцов сруба. Здесь нужны математическая точность, качественный инструмент и виртуозное владение им.

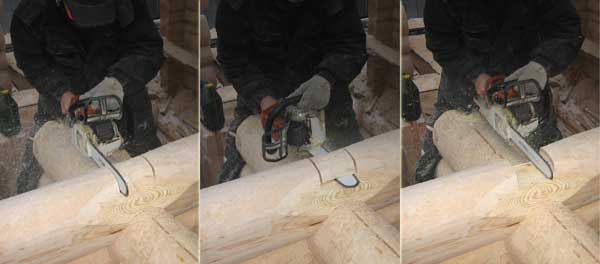

На следующих фото показаны основные операции по изготовлению шипа, включая его антисептическую обработку.

Чуть ниже представлен следующий этап рубки чашки – создание паза под шип, показанный ранее.

Последующий материал справедлив не только для рубки в канадскую чашку, но и для остальных технологий ручной рубки.




Использование специального зазора по оси брёвен (поднутрение)

Конечно, только что изготовленный сруб, брёвна в котором лежат «одно к одному», без щелей и зазоров, смотрится на строительной площадке очень красиво. Особенно если взглянуть со стороны торцов брёвен в углах перерубов, в оконных и дверных проёмах.

Но в том-то и проблема, что в этом случае через 2-3 года между венцами образуются достаточно большие щели, которые не только будут портить внешний вид вашего деревянного дома или бани, но, самое главное, негативно скажутся на теплопроводности бревенчатых стен. Это потребует постоянного подконопачивания, а в самых сложных случаях – даже специального утепления стен.

Почему это происходит? Это не праздный вопрос: к сожалению, во многих строительных компаниях об этом не знают даже сами мастера – и уж тем более не могут объяснить заказчикам.

Для предотвращения образования щелей после усушки и усадки сруба применяется методика создания поднутрения, т.е. вертикального зазора по оси брёвен. Этот зазор выбирается в нижней части бревна по всей его длине, причём с торцов он чуть меньше (5-8мм вместе с высотой «завешивания» наружных углов), а в невидимых частях венца – чуть больше (10-15мм).

Отметим, что особенности создания поднутрения для лафета были рассмотрены в предыдущей статье.

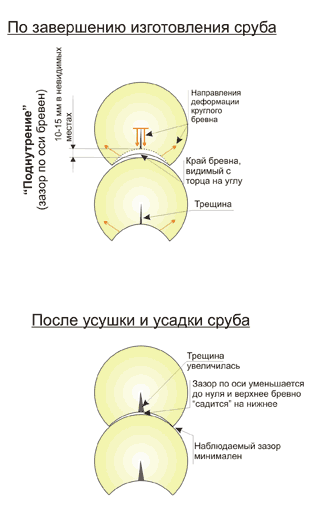

На первом рисунке показаны силы, действующие на бревно во время усушки и усадки. Вследствие воздействия этих сил, в первую очередь, появляется трещина в нижней части бревна. Со временем она увеличивается, как это показано на втором рисунке.

Если бы изначально между верхним и нижним бревном не было рассматриваемого зазора, то края паза верхнего бревна раскрылись бы как крылья, образовав значительные продольные щели вдоль линий соприкосновения брёвен.

В нашем же случае «крылья» также раскрываются, но за счёт наличия зазора происходит «мягкая посадка» верхнего бревна на нижнее, а края паза даже после расширения достаточно плотно примыкают к поверхности нижнего бревна.

Совет
Применение продольного паза в нижней части венцов, получившего название «поднутрение», исключает необходимость регулярного подконопачивания сруба дома или бани. Обратите внимание, что для предотвращения попадания влаги между венцами, на торцах перерубов этот зазор уменьшают с 10…15 до 5 мм. Наличие зазора «поднутрение» можно легко проверить на торцах венцов, образующих дверные и оконные проемы.

Денис Мигачев, генеральный директор строительной компании «Русь Бревенчатая»

Как это выглядит на практике, показано на следующих фотографиях.


И пусть вас не пугают серповидные зазоры между брёвнами, особенно в оконных и дверных проёмах (в отличие от торцов перерубов, эти проёмы будут в дальнейшем закрываться столярными изделиями). Теперь вы знаете, что это специально продуманный шаг, который оградит стены вашего дома от негативных последствий усадки.

Оформление дверных и оконных проёмов

На сегодняшний день существует три основных способа оформления проёмов:

1. Сначала изготавливается сруб без окон и дверей, а затем в стенах выпиливаются проёмы, как правило, без затёсов под наличники. Недостатком такого способа является излишний расход материалов и меньшая жёсткость конструкции сруба при длине стен больше 6 метров (т.е. когда необходима торцевая стыковка брёвен в специальных перерубах). Данный способ применяется уже редко, но, тем не менее, имеет место быть.

2. Оконные и дверные проёмы создаются сразу, но затёсы под наличники и другие столярные изделия не делаются. Это известный с давних времён и наиболее распространённый сейчас способ установки окон и дверей, особенно в компаниях, работающих на периферии.

Установка оконной коробки для первых двух вариантов включает следующие этапы: топором прорубается паз под гребень (аналог черепного бруска); ножовкой подрезаются торцы брёвен; на гребень насаживаются элементы оконной коробки. Основными недостатками подобного оформления окон и дверей являются проблемы, возникающие при креплении столярных изделий. Наличники, если их удаётся установить, далеко отстоят от поверхности стены, образуются не очень красивые зазоры, особенно если смотреть на окно под углом, вдоль стены. Само окно, как правило, получается более холодным, так как повышается продуваемость оконного блока.


3. На создаваемых в процессе рубки проёмах под окна и двери сразу делаются затёсы под столярные изделия. Как правило, толщина стены в оставшейся после затёсов части составляет 20-25см. В торцах стен делаются вертикальные пазы. В них будут вставлены (именно вставлены, без закрепления) черепные бруски, которые служат направляющими для брёвен при усадке сруба. Достоинствами этого способа являются более современный и опрятный вид оконных блоков с наличниками; удобная установка в них деревянных и металлопластиковых стеклопакетов; отсутствие щелей и, как следствие, более тёплые окна и двери. Недостатками метода являются его трудоёмкость и повышенные требования к подготовке рубщиков.

Есть промежуточный вариант между способами 2 и 3. Это случай, когда затёсы под проёмы выпиливаются не сразу в процессе рубки, а потом, уже после сборки дома. Но это более трудоёмкая, дорогостоящая процедура, и мы вам её не рекомендуем.

Для стен из лафета не требуется затёсывать проёмы под столярку. Тем не менее, паз и черепной брусок здесь также применяются.

Кстати, в своём доме из круглого бревна вы можете сделать все или часть внутренних стен из лафета. Это смотрится достаточно стильно и интересно. Несмотря на то, что лафет более трудоёмок, в данном случае вы, как правило, не затрачиваете лишних средств, поскольку повышенные затраты на выпиливание лафета будут компенсированы отсутствием необходимости производить затёсы проёмов под двери.


Как будут выглядеть ваши окна и двери, вы можете увидеть на двух фото выше.

Применение технологического пропила для снятия нагрузки и управления образованием трещин в бревне

Не удивляйтесь, увидев разрез на верхних поверхностях круглого бревна или лафета. Это специальный технологический пропил, позволяющий управлять процессом образования трещин в бревне.

В чём суть методики?
Если невозможно избежать образования трещин в усыхающих брёвнах (а их действительно не избежать даже при использовании зимнего леса), то возникает задача управления возникновением этих трещин. Лучше, если трещины (особенно глубокие) направлены вверх – там они будут накрыты пазом верхнего бревна. При этом в них не будет попадать влага, не будут образовываться «мостики холода» и происходить другие негативные для дерева и дома процессы.

Для задания направления образования трещин и производится разгрузочный пропил в верхней части бревна, глубиной около трети диаметра. Пропил позволяет снять нагрузку (внутренние и внешние напряжения) с бревна и указать требуемое направление сосредоточения внутренних сил, неминуемо возникающих в бревне в результате усушки и давления верхних венцов.


Пропил делается вдоль всей поверхности бревна за исключением видимых зон (вблизи торцов, перерубов и др.).

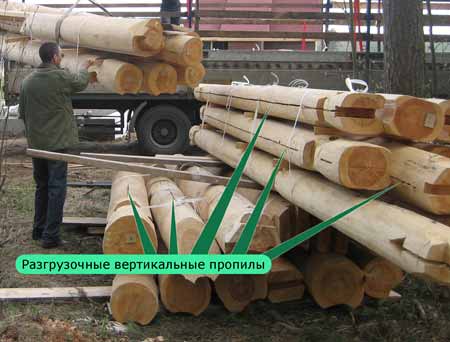

На следующем фото показан результат применения разгрузочных пропилов, позволяющий управлять возникновением вертикальных трещин.

К сожалению, есть ещё строительные компании, где удивлённо пожмут плечами на ваш вопрос о разгрузочных пропилах, хотя эта технология получила уже широкое распространение.

По материалам журнала Землевладелец Северо-Запада.
Выражаем признательность Марату Исмагилову

Канадская рубка позволяет строить долговечные и энергоэффективные дома и бани из бревна разного диаметра. Благодаря внутреннему шипу в чаше, замок самозаклинивается, стены получаются герметичными, соединения не расходятся в углах. Такие срубы не нуждаются в повторной конопатке! Плотники из «КОРОЛЕВСКОГО КЕДР» практикуют строительство срубов по канадской технологии с 2002 года.

История появления канадской рубки

В середине 18 столетия русские поселенцы принесли в Канаду эту технологию. Местное население (индейцы и эскимосы) не владели этой методикой строительства деревянных домов.

В России в то же самое время зодчие предпочитали более быстрые и менее трудоемкие способы рубки. Приехав в Канаду, русские мастера вынуждены были адаптировать русскую рубку под местные условия, пожертвовать скоростью и простотой, отдав предпочтение надежности и теплоэффективности.

Теперь дома канадской рубки пользуются популярностью не только в Северной Америке и Канаде, но и в других странах, включая Россию.

Преимущества

Строить дома и бани с «КОРОЛЕВСКИМ КЕДРОМ» выгодно! Только мы:

  • Тщательно отбираем строительный материал. У нас есть производственная площадка и делянки по заготовке леса. Мы не покупаем лес, мы сами рубим его в Сибирской тайге! Каждое дерево осматривается мастером с двадцатилетним стажем и проверяется ультразвуковым дефектоскопом. Для строительства применяются заготовки с хорошими показателями сбежистости, плотности и смолянистости. У наших бревен нет видимых и скрытых дефектов. Неподходящие экземпляры отбраковываются и используются для производства пиломатериалов.
  • Разрабатываем подробные проекты. Эскизная часть – это сруб в разрезе, планировка с экспликацией помещений и план фундамента. Все необходимые для производства документы содержатся в конструктивном разделе: карты раскроя всех видов пиломатериалов, схемы укладки венцов и развертки стен. Все проектные документы создаются в автоматическом режиме, что исключает ошибку. Наши срубы рубятся в точном соответствии с проектными разработками, а каждую позицию в смете можно обосновать документально.
  • Привлекаем к работе лучших плотников и отделочников. Мы строим дома и бани под ключ. Мы не привлекаем к работе субподрядчиков, все работы по проектированию, строительству и отделке мы осуществляем сами. В нашем штате работают лучшие сибирские плотники и отделочники -универсалы, поэтому мы уверены в результате. Все работы – это наша гарантия!
  • Предлагаем цены от производителя. В проектах от «КОРОЛЕВСКОГО КЕДРА» содержатся документы, которые позволяют экономить: карты раскроя стенового материала и спецификации всех пиломатериалов. Мы являемся производителями и не работаем с посредниками. Наши Заказчики платят только за материал и работу наших мастеров. Оплата труда посредников и перекупщиков не входит в строительный бюджет.

Канадская рубка: особенности технологии

  • Канадская рубка соединяется в себе характерные черты русского и норвежского стилей. Для строительства подходят бревна большого диаметра, которые тщательно подгоняются друг к другу при сборке конструкции.
  • Плотники делают специальный «замок»: в нижнем венце вырезается шип в клиновидной чаше, а в верхнем вырубается чаша в виде трапеции. Под весом бревен во время усадки происходит плотное заклинивание крепления, благодаря чему достигается полная герметичность «замка».
  • Полное совпадение чаш по форме и самозаклинивание «замка» минимизируют риск раскрытия соединений с течением времени. Внутрь угла не проникает атмосферная влага. Находящийся в пазах утеплитель долго сохраняет свои природные свойства.
  • При канадской технологии делают двухсторонний затес бревна под углом 45 градусов. Длина затеса равна удвоенному диаметру бревна.
  • Для канадских срубов используются бревна, обработанные с помощью скобеля. Этот инструмент позволяет очень бережно окорить заготовку, оставив нетронутой оболонь. Такие бревна выглядят самобытно, а срубы из них служат долго.
  • Пазы делаются теслом, древесина стесывается вдоль волокон. Это позволяет закупорить поры и смоляные каналы. Такая «консервация» увеличивает срок службы древесины.
  • Для канадской рубки рекомендуется использовать бревна диаметром от 400 мм. Мы строим из кедра, сосны и лиственницы диаметром до 700 мм.

Особенности срубов канадской рубки

  • Герметичность. Сруб с круглыми чашами после усадки нуждается в конопатке или обработке стен акриловым герметиком по технологии «Теплый шов». Возникновение щелей связано с уменьшением линейных размеров бревна из-за усушки. В канадской рубке этой проблемы нет: наклонные грани замка и самозаклинивание под весом венцов и кровельной системы сохраняют герметичность соединений. В таком срубе не появляются щели, врубка остается герметичной.
  • Стены выглядят монолитно. Между венцами нет зазоров, это сохраняется на протяжении всего срока эксплуатации сруба. Утеплитель остается внутри бревна, он не виден и надежно защищен от воздействий окружающей среды.
  • Красивый внешний вид. Затесы на бревне большого диаметра смотрятся оригинально. При строительстве элитных срубов используются бревна с выразительными комлями. Торцы оформляются «под клин» или «в разбежку». Также доступны французская и прямая обрезки торцов. Наши плотники владеют авторской методикой прорисовки комлевых частей. Широко используются бревна большого диаметра, обработанные в «диком» стиле или с частичной окоркой. Оригинально смотрятся массивные рубленные фермы, которые украшают входную группу.

Бриллиантовая чаша или Алмазный затес

  • Строительство домов в брильянтовую чашу требует высокого мастерства от плотников, ведь это очень сложная технология. Отличие от обычной канадской методики состоит в количестве затесов – они выполняются не с одной стороны венца, а с двух:
  • В перерубах пересекается большое количество граней, что внешне напоминает бриллиант. Именно отсюда и произошло название этого метода, с помощью которого можно подчеркнуть природную форму комлей и красоту древесной текстуры.
  • Вершиной мастерства рубщиков считаются плотно подогнанные (до миллиметра) угловые соединения венцов.
  • Преимущества бриллиантовой чаши такие же, как и у обычной канадской: полная герметичность и отсутствие щелей после усадки сруба.
  • Единственным недостатком алмазного затеса является уменьшение ширины теплового паза. Именно по этой причине выбирать этот вид рубки целесообразно тогда, когда возводится деревянный дом из бревна диаметром более 460 мм. В больших срубах алмазный затес смотрится особенно изысканно!

Состав домового комплекта

Сроки строительства

Сроки строительства зависят от сложности проекта, диаметра бревна и загруженности производственной площадки.

Технология Hybrid Post ® Beam, появившаяся в Канаде всего около 20 лет назад, объединила традиционную канадскую рубку и методику сооружения каркасных конструкций из бревна Post ® Beam, значительно расширив возможности архитектурного оформления фасадов.

В простейшем варианте использования гибридной технологии сооружают бревенчатый первый этаж с применением классической канадской рубки, а мансарду и крыльцо дома - каркасным методом Post ® Beam . Однако в последнее время оба способа строительства всё чаще комбинируют в пределах одного этажа.

КАНАДСКАЯ РУБКА

Деревянное домостроение в Северной Америке своим зарождением обязано эмигрантам из Старого Света, которые использовали европейские традиции и способы строительства.

В новой технологии (первый регламентирующий её стандарт датирован 1976 г. последний - 2012 г.) за основу были взяты система разметки, конструкция соединений и принципы борьбы с усадкой из норвежской системы рубки, но при этом сруб изготавливали не из лафета, а из круглого бревна.

Таким образом, канадскую рубку принято считать своего рода симбиозов норвежского и русского способов выполнения угловых соединений.

Канадская чашка имеет форму седла трапециевидной формы. На верхней части нижнего сопрягаемого бревна выполняются два затёса под углом Д5-500 (точное значение зависит от диаметра).

Минимальная длина затёсов-два диаметра бревна, максимальная ширина вершины посадочного седла - 90 мм. В верхнем сопрягаемом бревне вырезается соответствующий по форме паз, глубина которого должна быть больше высоты седла минимум на 25 мм.

В результате над вершиной соединения нижнего бревна с верхним образуется так называемый седловой зазор, который исчезнет при усадке сопрягаемых венцов в результате усушки древесины. Канадцы долгое время ограничивались подобной чашкой, позволяющей получить достаточно прочное и плотное самозаклинивающееся соединение год названием «в седло». Но оно имело один недостаток - не спасало от кручения древесины при высыхании.

Именно поэтому позднее в конструкцию замка был введён специальный шип, вырезаемый в чаше верхнего сопрягаемого бревна, а в вершине седла нижнего предусмотрен соответствующий паз. (Как утверждают некоторые специалисты, шип так же помогает снизить продуваемость угловых соединений, но согласны с этим тезисом далеко не все). Потом появилось другое нововведение - седловидный замок стали делать не только в верхней, но и в нижней части бревна, благодаря чему получается так называемая бриллиантовая чаша. В результате на сегодняшний день существуют три варианта соединения в канадскую чашку: с затёсами («в седло»), с затёсами и шипом, а также с верхними и нижними затёсами и шипом.

Ещё одна особенность канадской рубки - оригинальная форма продольных пазов в сопрягаемых брёвнах. Так, в нижней части верхнего бревна вырезается сдвоенный паз (даблгрув) в форме буквы W, а в верхней части нижнего - одинарный (вигрув) в форме буквы V.

Правда отечественные плотники, постепенно осваивающие новую для себя технологию, отказались от применения обоих, заменив эти пазы более привычным для русской рубки лунным полукруглым пазом, но с острыми нижними кромками (как в финской или норвежской рубке), что позволяет надёжно укрыть внутри паза от непогоды междувенцовый утеплитель. Ширина такого паза, как правило, составляет минимум 12 см, но может доходить до % диаметра бревна, благодаря чему соединение получается значительно более тёплым, чем в канадском варианте.

Виды угловых врубок сруба

1. Русская рубка в охлоп

Соединительная чаша находится в нижней части верхнего бревна, что делает угловое соединение более устойчивым к воздействию осадиов
2. Русская рубка в курдюк

Имеет усовершенствованную чашу со специальным шипом - курдюком. С противоположной стороны бревна создаётся паз под шип следующего бревна
3.Норвежская рубка из лафета

Напоминает рубку в курдюк, но чашу образуют наклонные затёсы, благодаря которым при усыхании дерева соединение самоуплотняется под весом венцев
4.Канадская рубка из бревна

Симбиоз норвежской и русской рубки в курдюк - на бревне сверху создают наклонные затёсы и паз под шип, имеющийся в нижней чаше верхнего бревна

ТЕХНОЛОГИЯ POST ® BEAM

Канадская рубка Post ® Beam по сути является прямым потомком ныне почти забытой русской рубки в забир (в столб, в стойку, в заплот), в которой каркас строения собирается из вертикальных столбов с выбранными вдоль них пазами. В последние горизонтально вставляются брёвна, на концах которых предварительно нарезаются соответствующие по геометрии шипы.

При этом в нижней части каждого горизонтального бревна делается продольная выемка, заполняемая уплотнителем (мох, пакля и т. п.), как и в других видах русской рубки. Но если на Руси пространство между стойками-брёвнами обычно заполняли так называемыми хлыстами (тонкими вершинами стволов), а подобную технологию использовали в основном для сооружения неотапливаемых хозяйственных построек, то в Норвегии, а затем и в Канаде по ней успешно возводились жилые дома.

Различие заключалось в том, что в Норвегии для заполнения пространств между стойками применялся лафет, а в Канаде-достаточно толстые брёвна (их диаметр был не менее 300 мм).

Да и сами стойки в канадском варианте рубки стали более мощными - их диаметр физически не может быть меньше 400 мм, поскольку в зоне примыкания к ним брёвен заполнения на стойках необходимо делать затёсы шириной от 200 мм. Применение брёвен большого диаметра - это не только дань моде и красоте, но и возможность уменьшить количество венцов срубной конструкции, что, в свою очередь, позволяет сократить потери тепла через стены.

Следует отметить, что в технологии Post ® Beam проёмы между столбами могут заполняться не только брёвнами, но и каркасными утеплёнными конструкциями, блоками (в том числе из вспененных материалов), а также стеклом. Стеновой остов прочно связывается с не менее мощной слеговой конструкцией крыши, составляя с ней практически единое целое.

Слева: Канадская чаша - традиционный вариант Подразумевает изготовление затёсов («щёк») только на верхней части бревна. Подходит для соединения брёвен любых диаметров, а особенно для сочетания брёвен малого и большого диаметров
Справа: Чаша «канадский бриллиант»
Затёсы делаются на верхней и нижней частях бревна, получается более трудоёмкое, но необычайно красивое соединение. Подходит только для соединения брёвен большого диаметра

КАНАДСКАЯ РУБКА – ПРОЦЕСС СТРОИТЕЛЬСТВА

Изготовление необходимых элементов и предварительная сборка дома, в конструкции которого сочетались как срубовая, так и каркасная технологии, производились на специально оборудованной строительной площадке, расположенной вблизи мест заготовки древесины.

Таким образом, удалось не только подобрать наиболее подходящие заготовки для каждого элемента конструкции, но и контролировать работу плотников на всех стадиях, а кроме того, использовать подъёмную технику без ограничений по времени. Но главное преимущество подобной организации работ заключается в следующем.

Строения такого типа возводятся с применением не только канадских чашек но также пазов и шипов самых разнообразных форм и размеров, которые необходимо тщательно (а значит, долго) выполнять и скрупулёзно подгонять друг к другу, иначе дом будет невозможно собрать.

Именно поэтому изготовление элементов сруба и каркаса и предварительная сборка растягиваются на долгие месяцы. Однако заказчик не присутствует при подготовительном этапе, а лишь наблюдает, как на его участке всего за несколько дней из привезённых брёвен собирается остов будущего дома.

По окончании работ строители промаркировали каждый элемент конструкции и составили схему сборки (она является необходимым приложением к договору на строительство). Затем сруб разобрали, упаковали и перевезли на участок клиента, где вновь собрали, но теперь уже на фундаменте, который представлял собой монолитную плиту.

Сруб монтировали на деревянные шканты, придающие жёсткость стеновой конструкции. При монтаже крыши использовали технологические приёмы и детали, позволяющие элементам стропильной системы свободно скользить относительно бревенчатых стен при усадке сруба.

Ход строительства дома из брёвен сибирского кедра диаметром от 35 до 100 см достаточно подробно представлен на фотографиях, поэтому мы прокомментируем лишь этап возведения крыши, оставшийся «за кадром». Поверх стропил соорудили сплошной настил из досок, получив таким образом потолок.

Через пароизоляцию, с шагом в 60 см к нему прибили доски сечением 200 * 50 мм, устанавливая их на узкую кромку. В полости между досками послойно уложили плиты минераловатного утеплителя общей толщиной 200 мм, прикрыли их паропроницаемой мембраной, которую прижали к доскам рейками контробрешётки сечением 50 * 50 мм. Далее к контррейкам прикрепили заранее обработанную антисептирующим составом деревянную обрешётку из бруска сечением 100 х 25 мм, а к последней - настил из металлочерепицы выбранного хозяевами цвета.

ДОСТОИНСТВА И НЕДОСТАТКИ КАНДАСКОЙ РУБКИ

Как мы уже отметили, в последнее время в нашей стране повысился интерес к канадской рубке и связанным с ней технологиям Post ® Beam и Hybrid Post ® Beam, о которых публикуется множество хвалебных отзывов. Безусловно, у данных способов есть определённые преимущества, но далеко не все они абсолютно бесспорны. Начнём с достоинств самой канадской рубки, прежде всего с её несомненного плюса.

В канадской чаше двусторонние затёсы выполняются только в нижнем бревне. В итоге получается конусовидное «седло»-замон, самоуплотняющееся по мере усыхания древесины. Подобное решение исключает появление щелей в углах сруба и избавляет от необходимости проведения повторного конопачения.

А вот с другими тезисами вполне можно поспорить.

Канадская чаша - более прочное и тёплое соединение, чем русская чаша.

Если сравнивать с обычной круглой чашей врубок в обло или в охлоп, то канадская действительно прочнее. Однако такие врубки, как в курдюк или в охлоп с присеком по прочности ей ничуть не уступают, а врубка в крюк даже превосходит.

Если говорить о «теплоте» соединения, то при диаметре бревна в 300 мм толщина древесины в месте соединения брёвен в канадской чашке в самой узкой части не превышает 200-250 мм. Ширина заложенного в седловой зазор утеплителя в этой зоне - максимум 70 мм. Толщина слоя древесины при соединении в русскую чашу практически равна диаметру бревна. При этом последняя утепляется по всей площади. Так какое же из двух соединений теплее?

Следующее утверждение: она менее трудоёмка в исполнении. Да, трапецию с почти плоскими гранями изготовить путём выпиливания бензопилой действительно проще, чем, как в русском варианте, вырубать чашу топором, теслом и даже долотом.

Но не будем забывать, что выполнение канадской чаши подразумевает ещё и достаточно сложное двойное причерчивание брёвен, а также большой объём ручной шлифовки. Именно поэтому цена на канадские срубы достаточно высока. Необходимо учитывать и влияние методов обработки на долговечность дерева. Пила рыхлит, «бахромит» поверхность древесины, которая даже после шлифовки остаётся уязвима для проникновения сырости. Топор же заглаживает внешние слои, закрывая поры, что препятствует проникновению влаги внутрь изделия Так какой же вариант лучше?

Теперь о технологии Post ® Beam. Как и все каркасные способы строительства, она позволяет возводить дома на постоянном месте их расположения с большей скоростью (сборка длится 1-2 нед). А приступать к финишной отделке стен можно сразу же после окончания монтажа остова (кон струкция не подвержена усадке).

Но если говорить о технологии Hybrid Post ® Beam, в которой срубовая конструкция совмещена с каркасной, то при усадке они станут вести себя абсолютно по-разному. Конечно, ситуацию могут спасти установленные под каждой опорой-столбом винтовые компенсаторы усадки, но лишь при условии, что необходимость их регулирования будут отслеживать опытные специалисты. Вообще строительство таких домов - конструктивно сложных, с имеющими огромную массу элементами - следует доверять исключительно профессионалам в данной технологии. А таковых у нас пока ещё, к сожалению, немного.

И всё же появление на российском рынке новой технологии не может не радовать, ведь она открывает перед архитекторами широкие возможности для воплощения разнообразных идей, призванных сделать каждый дом необычным и даже неповторимым, как произведение искусства. Кроме того. Hybrid Post ® Beam позволяет экономить денежные средства благодаря использованию более лёгких вариантов фундамента (каркасная конструкция легче бревенчатой) и уменьшению сроков начала отделочных работ.

СХЕМЫ ПРОЦЕССА УСАДКИ РУССКОЙ И КАНАДСКОЙ ЧАШ

1.Форма чаши частично повторяет поверхность нижнего бревна. Утеплитель укладывается по всей площади чаши

2.Брёвна подгоняются друг к другу более точно. Утеплитель размещается в так называемом седловом зазоре

3-4.Изменению при усушке подвергаются чашки обоих типов. В зависимости от исходной влажности брёвен их диаметр уменьшается на 5-10 96. Соответственно, меняются формы чаш и величина зазоров в них. Сруб начинает оседать

5.В нижней части чашки остаются большие зазоры, которые придётся законопатить льноджутом или паклей

6.За счёт треугольной формы чаши происходит самоуплотнение соединения. Конопатить не нужно

Заполнение каркасных стен

Соединение торцов горизонтальных элементов с вертикальными бревнами-стойками производилось по системе «шип-паз»: паз выбирался в стойках (а), а шипы вырезались на торцах бревен заполнения (б). В нижней части каждою бревна выбирался продольный паз, в который при окончательной сборке вкладывался межвенцовый уплотнитель Им же уплотнялись и соединения шип-паз.

Дополнительная информация

ОЧИСТКА КОРЫ СТРУЁЙ ВОДЫ

При обработке древесины важно сохранить её природные свойства. Именно поэтому все чаще применяются аппараты, позволяющие снимать кору с бревна с помощью водяной струи под давлением. При такой окорке металл инструмента не соприкасается с самым важным защитным слоем бревна - заболонью и не повреждает его. В результате древесина не только сохраняет природную красоту и текстуру поверхности, но и лучше противостоит воздействию окружающей среды.

ВЕКОВЫЕ ТРАДИЦИИ

Основным орудием плотника, как и много столетий назад, является «черта» - инструмент, похожий на циркуль: одна ножка при разметке скользит по поверхности нижнего бревна, вторая прочерчивает линию на верхнем. Ещё один старинный, но столь же незаменимый инструмент - тесло, с помощью которого изготавливается продольный паз. Такой топор заглаживает внешние слои древесины, закрывая поры и не позволяя влаге проникать внутрь изделия

МАЛЕНЬКИЕ ХИТРОСТИ

Не секрет, что при резке с помощью бензопилы бревна поперек край реза обрастает тонкими щепками. Чтобы предотвратить их появление, используют простой приём - вдоль линии реза предварительно проводят ножом. В этом случае щепа может появиться лишь на отрезанной части бревна

СТЕНОВАЯ КОНСТРУКЦИЯ

Специфика рассматриваемого проекта заключается в том. что срубовая (в канадскую чашу) и каркасная (Post & Beam) технологии комбинировались в пределах одного этажа. При этом срубовым способом были собраны только две торцевые стены дома, а примыкающие к ним отрезки стен лицевого и тыльного фасадов имели комбинированную конструкцию: одна сторона собиралась в канадскую чашу, вторая - заканчивалась опорным столбом стойкой, с которым горизонтальные венцы соединяли по технологии «шип-паз». Все остальные, как наружные, так и внутренние стены дома собирали только по системе «шип-паз» технологии Post & Beam.

Технология канадской рубки сруба дома – фото

1-4. Процесс изготовления канадской чаши выглядит следующим образом: на поверхности бревна намечают контуры затёсов, а затем изготавливают их с помощью бензопилы (1). Поверхность затёсов тщательно шлифуют (2), затем на верхней кромке седла намечают контуры паза под шип-курдюк, вырезают его с помощью бензопилы (3, 4) и зашлифовывают поверхность

5-10. Соединение брёвен по длине должно быть незаметным для глаза и недоступным для дождевой влаги, потому его выполняют только внутри перерубов. При этом на каждом торце сращиваемых брёвен вырезается своя половинка канадской чаши: с помощью бензопилы изготавливают затёсы (5), поверхность которых строгают (6) и шлифуют (7), а затем на верхней кромке седла намечают контуры половинки лаза под шип-курдюк (8) и вырезают его (9,10)

11,12. Высота стен сруба немногим превышает 3 м, и, чтобы уложить в него верхние венцы, плотникам приходится изготавливать канадские чаши на месте. Подобная работа, помимо высокой квалификации, требует ещё и определённых навыков эквилибристики, но так поступить проще, чем снимать на половине высоты стены уже установленный венец и монтировать на его основе вторую половину клети

13-16. Контуры продольного полукруглого паза намечаются с помощью «черты» (13), а затем прорезаются бензопилой (К). Далее древесина делится на сегменты (15), а затем удаляется с помощью топора - тесла (16)

Технологии рубки зарождались и развивались в разных странах практически одновременно. В них было много сходства, были и различия. Мастера изучали опыт своих зарубежных коллег, перенимали лучшее – так появилась технология канадской рубки, соединившая в себе лучшие черты норвежской и русской рубки. Многие рубленые дома сегодня строятся именно по этой технологии. Давайте познакомимся с ней ближе.

Канадская рубка выполняется вручную. Это трудоемкий процесс, поэтому назвать его дешевым нельзя. Но зато владелец сруба получает множество преимуществ, которые вполне окупают все затраты.


Отличительные черты технологии

Как и у других видов рубки, у канадской есть свои характерные черты. Главный признак – паз особенной формы, с потайным шипом (курдюком), чашей и наружным пазом. Для четкого совпадения элементов каждого бревна необходимо очень точно вырубать паз. У мастера должен быть не только опыт, но и специальный набор профессиональных инструментов – особый циркуль для разметки и электрическая пила, с помощью которой выбирается древесина.

Ручная рубка требует от строителя профессионализма, безупречного знания технологии и многолетней практики. Такие мастера работают в строительной компании СПК «Русская изба». Как мы рубим срубы по канадской методике: в верхней части бревна вырубается паз с затесами. На нижней части бревна аккуратно вырезается шип. Во время усадки такой конструкции своеобразные «замки» самозаклиниваются, и строение получается очень прочным, без щелей и зазоров. Рассмотрим подробнее все этапы строительства канадских срубов.

Читайте так же, о канадской технологии

Последовательность работ

Первый этап любого строительства – заготовка материала. На нем не будем задерживаться, ведь заготовке и сушке бревен посвящены другие наши материалы. Начнем с этапа отбора бревен и их обработки.


Прежде чем строить дом по канадской технологии, нужно запомнить, что малейшее нарушение технологии сводит на «нет» все плюсы таких срубов. Поэтому не рискуйте, обращаясь в непроверенную компанию. Мастера гарантируют вам высокое качество по разумной цене.

Цены на канадскую рубку

Диаметр бревна

Древесина

Цена

липа, осина

от 15000 руб/куб.м

от 15000 руб/куб.м

от 16500 руб/куб.м

от 18000 руб/куб.м
440-480мм

от 19500 руб/куб.м
свыше 500мм сосна договорная

договорная

Деревянные дома все больше пользуются популярностью. Особенно коттеджи из бревна. И если традиционная стыковка дерева «в чашу» уже знакома многим понаслышке, а кому-то и в деле, то технология канадской рубки еще не прочно укоренилась в нашем регионе. А зря. Ведь дом, собранный из бревна канадской рубки, в итоге получается более тёплым и прочным. А все благодаря специальной технологии рубки пазов-чаш для стыкования дерева.

Такая технология первоначально использовалась при строительстве срубов в России. Однако из-за трудоёмкости процесса не нашла широкого применения среди зодчих. В свою очередь в Канаде, где климат в зимнее время такой же суровый, как и в России, технология прочно укоренилась и действует по сей день. Особенностью такой рубки являются самозаклинивающиеся замки, которые впоследствии не пропускают холодный воздух в дом со стороны углов.

Особенности канадского дома

Канадские срубы имеют в изготовлении ряд особенностей, которые влияют на качество готового дома. Так, для сборки коттеджа используется только рубленое бревно, с которого снимается только верхний слой - кора. Нижние защитные слои древесины - луб и заболонь не трогают. В результате дерево для канадского дома имеет повышенную прочность и устойчивость к атмосферным осадкам в отличие от оцилиндрованной древесины.

Кроме того, рубленый кругляк в результате такой ручной обработки имеет разность в сечениях по обоим торцам - комеля (нижней, более толстой части дерева) и верхушки (тонкой его части). Бревно после ошкуривания подвергается ручной рубке с целью формирования канадских чаш.

Важно: в сборке стен из такого рубленого канадского бревна следует чередовать кладку торцов комель-верхушка, чтобы компенсировать перепады высоты венцов и тем самым выровнять горизонталь кладки бревен. Кроме того, от такого способа кладки будет зависеть и общая ровность стен дома.

Преимущества канадской рубки

Подобная канадская технология сборки коттеджа из сруба имеет ряд преимуществ в сравнении с коттеджами из оцилиндрованного бревна, собранного в русскую чашу:

  • Так, канадский паз для сцепления бревен в углах имеет трапециевидную форму, что представляет собой полноценное замковое соединение. В результате прочность стыкования дерева таким способом увеличивается в разы.
  • Благодаря плотному прилеганию замков в чашах по канадской технологии дом не требует дополнительной конопатки зазоров. Все углы будут и без того тёплыми и непродуваемыми.
  • После естественной усадки дома зазоры и щели при канадской сборке сруба являются минимальными, а то и полностью отсутствуют, что дополнительно положительно сказывается на теплоёмкости коттеджа.
  • В свою очередь, повышенная теплоёмкость сруба позволяет экономно расходовать ресурсы на содержание и отопление дома.
  • Кроме того, отметим, что дома по канадской технологии подготовки бревна стоят более ста лет, в то время как сруб из оцилиндрованного дерева в привычную чашу имеет срок службы около 80 лет.
  • В дополнение хочется отметить, что массивные и добротные дома из рубленого кругляка, да собранные в канадскую чашу, смотрятся эстетично, красиво и дорого.

Сорта древесины для канадского дома

Чтобы собрать прочный сруб, необходимо подобрать сорт дерева, который будет отличаться повышенными эксплуатационными характеристиками. Учитывая, что климат в России умеренный, а зимы бывают достаточно суровыми, необходимо подбирать бревно, изготовленное из северных холодостойких пород дерева. Чаще всего используются хвойные сорта. Особой популярностью пользуются такие:

  • Сосна сибирская . Отличный вариант для строительства коттеджа из сруба. Сосновое бревно имеет демократичную стоимость в тандеме с оптимальными техническими характеристиками. Заготовленное в холодное время года, сосновое бревно имеет высокую плотность и минимальную влажность, что способствует маленькой усадке готового сруба. Кроме того, сосна выделяет в атмосферу ценные фитонциды, которые благотворно воздействуют на здоровье, а в частности дыхательную систему домочадцев. Сосновое бревно отлично держит тепло, сопротивляется воде и не подвержено гниению. К тому же именно сосна более проста в ручной обработке.
  • Лиственница . Более дорогой строительный материал, но при этом и более прочный. Бревно лиственницы отличается особой плотностью, поэтому работать с ним сложнее, чем с сосной. Зато лиственничное бревно отличается устойчивостью к влаге. Более того, под воздействием воды лиственница становится еще более прочной и плотной. Стоит отметить, что этот влагостойкий тип древесины не гниет долгие годы, что положительно сказывается на крепости всей конструкции. Цена лиственничного бревна в разы выше сосны, что делает его менее востребованным. Чаще всего лиственницу используют в качестве материала для подкладной доски и нижнего венца сруба.

  • Ель . Этот тип хвойной древесины имеет повышенную волокнистость.
    Именно поэтому еловое бревно хоть и полезно для здоровья, в основном используется для устройства внутренних перегородок дома. Поскольку при намокании ель будет раскрывать поры и волокна, вбирая в себя лишнюю влагу. Зато внутри еловая древесина будет выглядеть неповторимо. Ровный светлый оттенок по всей длине кругляка и ценные ароматы смол, которые бревно будет излучать внутри дома, делают его довольно популярным.
  • Кедр . Считается элитным сортом древесины, поскольку имеет повышенную прочность и благородный оттенок. Бревно из кедра - это долговечность коттеджа и легкий кедровый аромат в воздухе сруба. Но цена кедрового бревна останавливает застройщика и вынуждает использовать более простые сорта дерева.

Важно: для любого типа древесины канадская рубка чаш требует высокой точности и профессионализма. В противном случае сборка дома по канадской технологии не будет иметь смысла - замки просто не состыкуются или будут иметь слабое соединение.

Технология рубки бревна под канадскую чашу

Такая технология напоминает рубку дома по скандинавскому способу. Однако для монтажа скандинавского сруба применяют лафет - подготовленное бревно, имеющее спилы по бокам. Срубы де под канадскую чашу возводят только из кругляка.

Чашу бревна по технологии канадцев делают с выступом, который при соединении бревен углах обеспечивает запирание замка. То есть верхнее бревно оснащается трапециевидной чашей с выпуском, которое надевается на нижнее перпендикулярное бревно с соответствующим ложем-пазом. В итоге при нажатии два бревна соединяются в замок. После усушки и усадки дома такие чаши в отличие от стандартных русских сжимаются вокруг ложа более плотно, что снижает вероятность продувания углов. В свою очередь стандартная русская чаша при усадке бревна, наоборот, расширяет свой полукруг, делая зазоры еще большими.

Стоит отметить, что формирование канадской чаши, выступов и затёсов на бревне выполняется исключительно вручную. При этом требуется наличие профессионализма у мастера. Сборка коттеджа по канадской технологии может длиться до года или даже больше, поскольку требует высокой точности рубки. Именно поэтому сруб, собранный из кругляка в канадскую чашу, будет более дорогим, чем коттедж из оцилиндрованного дерева. Сегодня не многие компании оказывают такую услугу (строительство канадского дома из сруба). Поэтому если вы решите монтировать именно такой бревенчатый дом, как указаны на фотографиях ниже, то придётся поискать специалистов именно этого профиля. И тогда ваш сруб будет всем соседям и друзьям на загляденье! Ведь технология сборки дома, отработанная столетиями, гарантирует надёжность и крепость дома.

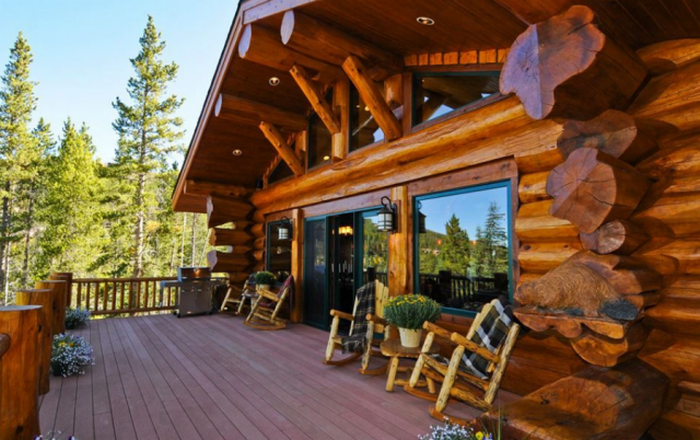

Фото канадских домов из бревна:
