Какой должна быть высота установки розеток по правилам? На какой высоте лучше всего устанавливать выключатель в доме Выключатель на какой высоте.

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

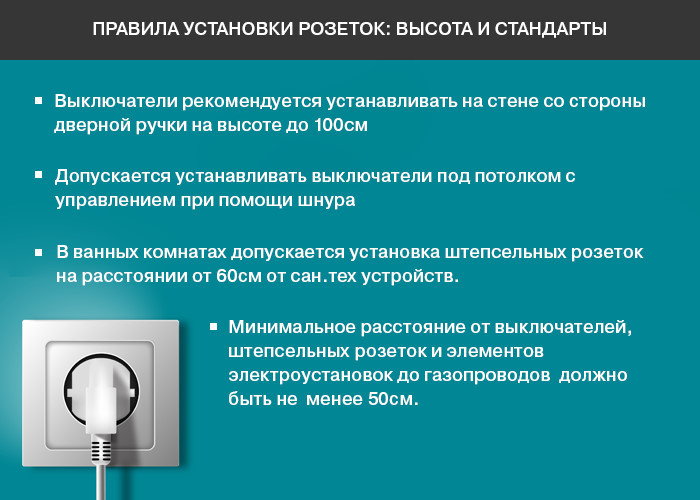

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.


Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.


расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.


расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.


Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.


Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

  • Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
  • Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
  • Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.


Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

На самом деле не существует в строительстве, ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели. Первый документ это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра. Второй документ Правила Устройства Электроустановок в нем говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов, оно должно быть не менее 50см. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30мА (устройство защитного отключения).

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30см от пола, а выключатели на высоте 90см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!

Рисунок 1. По евростандарту розетки устанавливаются на высоте 30 см, а выключатели 90 см от уровня пола.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1.6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. В котором написано следующее.​

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

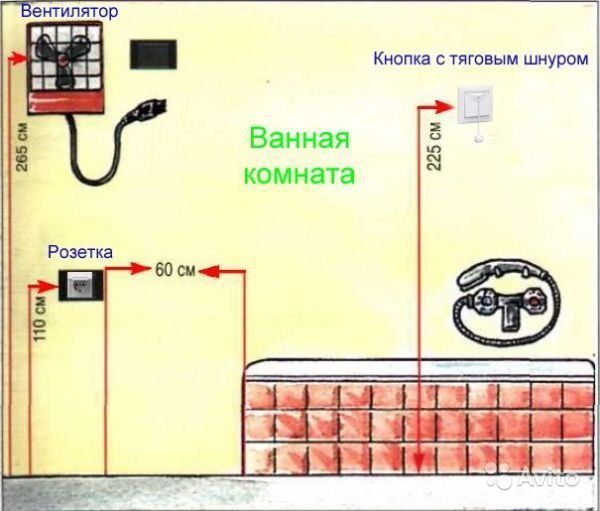

Высота установки розеток и выключателей в ванной комнате.

Ванная комната является помещением с повышенной влажностью, поэтому все устанавливаемые в ванной розетки должны быть подключены через УЗО и иметь степень защиты от влаги не менее IP44, с брызгозащитной крышкой на пружине, этого требует от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, еще раз повторюсь необходимо на расстоянии не менее 60 см от раковин, душевых кабин. Так же не допускается установка розеток под и над раковиной. А вот высоту установки розеток нужно выбрать так, чтобы Вам было максимально удобно пользоваться такими бытовыми приборами как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см. от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованием ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

Мои клиенты меня часто спрашивают где устанавливать розетки и выключатели в спальне? На основе личного опыта я даю следующие рекомендации, в основе которых заложен комфорт и удобство использования. Например, если будет установлена двуспальная кровать подойдет вариант, когда по обе стороны от кровати установлено по розетке и двухклавишному выключателю на высоте 70 см от пола. Розетки для того чтобы лежа на кровати можно было подключить к примеру телефон на зарядку а выключатели чтобы не вставая с кровати включить или выключить свет в комнате или бра.

Рисунок 5. В спальне высоту розеток и выключателей выбираем исходя из условий комфорта и удобства пользования.

В такой схеме можно полноценно управлять освещением из трех мест один выключатель традиционно устанавливается на входе а два других по обе стороны кровати как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить Вам к просмотру видео о том, как точно не нужно устанавливать розетки и выключатели в квартире. В данном ролике приведены конкретные примеры самых распространенных ошибок во всех комнатах квартиры. Присмотр данного видео поможет избежать проблем и ошибок, ведь после монтажа все переделывать ох как не хочется!

Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?

Существуют ли нормы

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский - выключатель на высоте 160-180 см, розетки — 90 см,
  • европейский - выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки - на высоте около метра и дополнительные на расстоянии 30 см от пола.

Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.

Также существует американский стандарт, согласно которому

  • розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
  • расстояние между ними - 180 см, считая от дверного проема.

ПУЭ регламентирует установку электророзеток в ванных и душевых, а также их размещение относительно газопровода.

  • От двери душевой электрические розетки должны находиться на расстоянии не меньше 0,6 м.
  • Запрещено их устанавливать в банях, саунах, ванных, душевых, кроме душевых и ванных в квартирах и гостиничных номерах.
  • От газопроводов электрооборудование помещают на расстоянии не менее 0,5 м.
  • Розетку в ванной подключают через аппарат УЗО (устройство защитного отключения).
  • Каждая группа электророзеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах - одну на каждые 10 кв.м площади.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

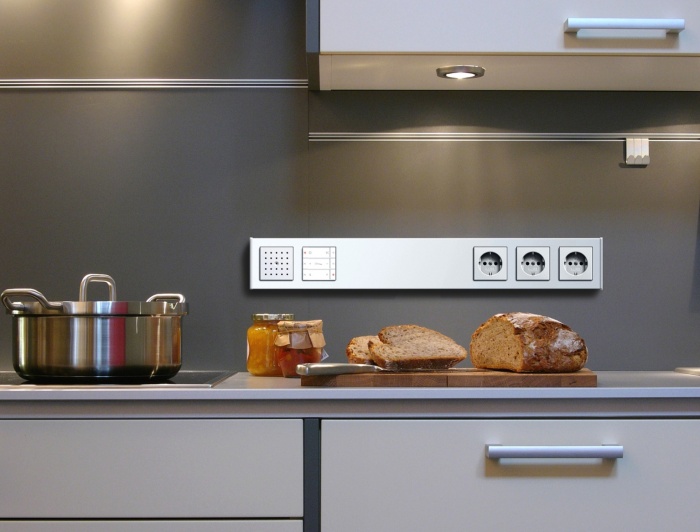

Кухня

На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.

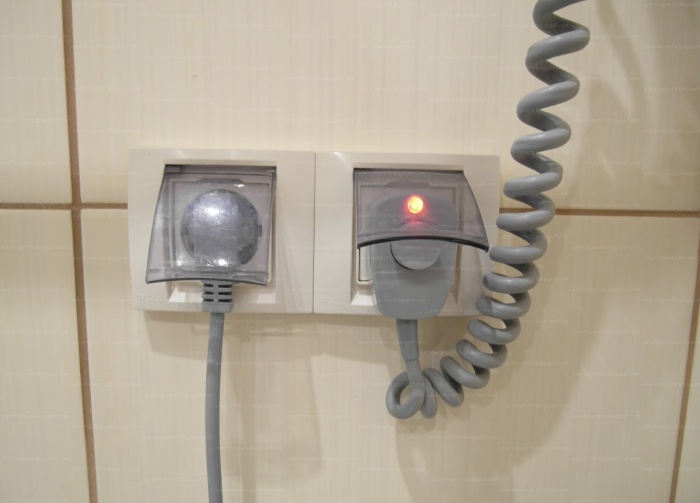

Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников - 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.

Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.

На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.

Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.

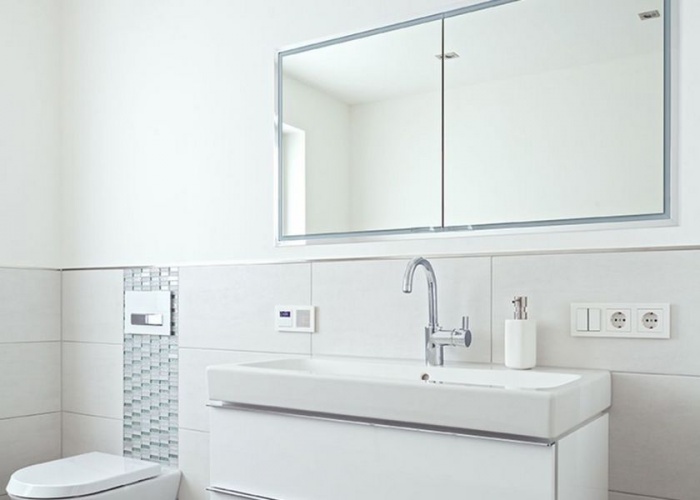

Ванная

Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги - не меньше IP44 , электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.

Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.

  • 1 м - для стиральной машины,
  • 1,8 м - для электрического водонагревателя,
  • 1,1 м - дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.

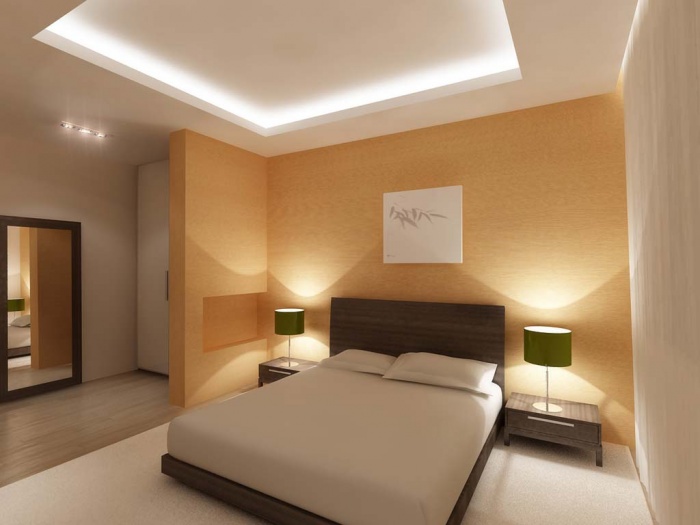

Спальня

В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.

Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.

Другие комнаты

Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше размещать за ней. Это нужно учесть, когда вы будете разрабатывать план размещения этого электрооборудования.

В длинном коридоре желательно поставить выключатели на обоих его концах. При установке выключателя возле двери учитывайте, в какую сторону она открывается.

Схема размещения

Предусмотреть место установки каждой розетки и выключателя следует еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель оказался за шкафом или провод не дотягивается до электророзетки.

На плане нужно указать

  • места, где проходят водо- и газопроводы,
  • окна и двери,
  • расстановку всей мебели,
  • расположение бытовой техники с наименованиями,
  • пути прохождения электропроводки по стенам,
  • все розетки, в том числе телефонные, кабель интернет.
  • Все это необходимо распланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения существуют свои рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях - розетки и выключатели на высоте от 1,8 м.
  • В других помещениях розетки устанавливают на высоте не более 1 м, выключатели - от 80 до 170 см.

Заключение

Размещение розеток и выключателей - в большей степени дело удобства. Расстояние от пола не нормируется строго, но регламентируются другие моменты, такие как расстояние от душевых, раковин, газопроводов, от пола в ванной, связанные с электробезопасностью. Перед тем как располагать электроустановки, желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Регламент выглядит таким образом:

  • от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
  • высота выключателя от пола - 1 м;
  • в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
  • от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

  • расположение розеток и выключателей владелец дома/заказчик определяет сам;
  • на 4 м2 жилого помещения должно приходиться по одной точке питания;
  • в коридоре - одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

  • выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
  • если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
  • силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки - 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

  • все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
  • дети не могут дотянуться до точки питания, что обеспечивает безопасность;
  • исключены случайные нажатия на выключатель;
  • монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

  • Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
  • Учесть средний рост жильцов помещения или сотрудников офиса.
  • Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
  • У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
  • Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
  • Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
  • По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
  • Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

    • При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

    Правила расположения электроточек в разных помещениях

    Точки питания в ванной

    Расположение розеток в ванной

    Санузел - это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

    Главные запреты - установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

    Гостиная

    Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

    Кухня

    В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

    • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
    • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
    • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

    Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

    Спальня

    Пример расположения электроточек у кровати

    • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
    • Основной выключатель ставится в комнате сразу при входе.
    • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

    Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

    Детская

    Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

    Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

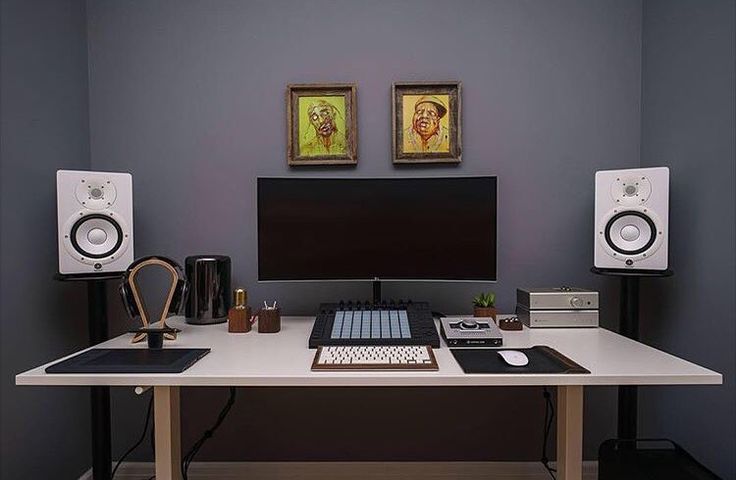

    Кабинет

    Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

    Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

    Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

    На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

    При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

Сегодня высота, на которую устанавливаются розетки и выключатели, не имеет чёткого регламента. То же самое касается и их количества на одну комнату. В результате довольно часто попадаются помещения, где они размещены в архаичном порядке и нередко в труднодоступных местах. В рамках этого материала мы попробуем разобраться с тем, как правильно нужно устанавливать розетки и выключатели, чтобы они были всегда доступны.

Нормативы по установке розеток и выключателей

Как уже ранее было сказано, каких-либо нормативов или правил по установке розеток и выключателей нет. «Евростандарт» - это не более чем условность , поскольку важное значение здесь имеют лишь техника безопасности и удобство в использовании. Это подтверждают Свод правил по проектированию жилых и общественных зданий (СП 31–110-2003), последняя редакция которого вышла в 2003 г. и Правила устройства электроустановок, что подготовлены с учётом всех норм МЭК, потому монтаж электропроводки следует проводить исходя из этих рекомендаций. Из первого следуют такие правила установки:

  • выключатели должны размещаться со стороны дверной ручки на высоте 1 м от пола;
  • расстояние от пола до розетки тоже должна составлять 100 см, при этом, её местоположение не имеет значения.

Выдержки из Правил Устройства Электроустановок

  • выключатели должны размещаться аналогично инструкции из предыдущего документа, т. е. около дверной ручки на расстоянии 1 м от пола;
  • выключатель также можно расположить под потолком, при наличии включающего шнура, опускающегося на рекомендуемый уровень;
  • на кухне все точки электропитания должны находиться на расстоянии минимум в полметра от газопровода и достаточно высоко от пола;
  • в санузлах электрические узлы должны устанавливаться на расстоянии в 60 см от сантехнического оборудования и такого же расстояния от пола.

Евророзетки существенно отличаются от наших изделий . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Больше и сила тока: евро – 10–16А, а у отечественных в два раза меньше – 6–10А. Поэтому, первая намного выгоднее, поскольку в неё можно подключить несколько устройств.

Установка электрических узлов в доме

Чтобы вы понимали – существует два способа расположения розеток и выключателей в доме. Это т. н. евростандарт и старые добрые, знакомые многим, советские стандарты. Давайте рассмотрим каждый в деталях.

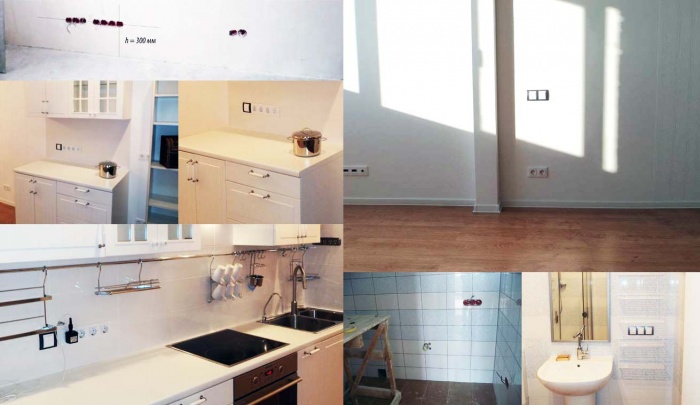

Согласно евростандарту, розетки должны находиться на расстоянии 30 см от пола , а выключатели – 90 см. Но на деле как таковой стандартизации не существовало никогда, и это понятие пришло в нашу жизнь вместе с евроремонтами. Соответственно, у него положительная и отрицательная сторона:

  • розетка не «бросается в глаза» и ничему не мешает, а выключатель расположен на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и без приложения каких-либо усилий – это плюс;
  • для того чтобы вставить штепсель в розетку, нужно будет наклоняться, а дабы переключатель можно было щёлкать, он не должен быть ничем загорожен – это минус.

Что же касается советских стандартов, то мнение о них в последнее время разделилось. Одни считают их более удобными, другие нет, но в последнее время стало расти число именно последних. Напомним, что тогда была принята установка розетки на высоте 90 см, а выключатели на уровне человеческой головы, т. е. 160 см. Как и в предыдущем случае, имеются свои плюсы и минусы:

  • розеткой намного удобней пользоваться, поскольку к ней не нужно наклоняться, а выключатель расположен на уровне глаз и не препятствует размещению мебели – это плюс;
  • постоянно свисающие шнуры питания от приборов и необходимость поднимать руку, чтобы включить свет и найти тумблер глазами – это минус.

Выше мы уже говорили, что высота установки розеток и выключателей по «советскому» стандарту, в плане удобства, уже давно признана многими сомнительной. Пресловутому евростандарту стали отдавать больше предпочтений. Взять, допустим, те же розетки, а, точнее, блок из них. Он будет не так бросаться в глаза, чем куча розеток с «тройниками» и шнурами.

То же самое касается и выключателей, которые размещены у входа в помещение, на уровне опущенной человеческой руки, на высоте 90 см от пола . Таким образом, его можно будет быстро отыскать при входе в тёмную комнату. А в помещениях с большей протяжённостью имеет смысл устанавливать два проходных выключателя в разных концах.

Выключатели и розетки, которые не имеют защиты от утечек токов «на землю» (УЗО, дифавтоматы), не рекомендуется устанавливать в туалетах и ванных комнатах. Это же касается и розетки для стиральной машины.

Как их устанавливать?

Прежде чем приступать к установке розетки или выключателя, на стене следует обвести их контур. Если она бетонная, то отверстие делается перфоратором с алмазной коронкой. Подрозетник можно сделать как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их фиксации применяется строительный гипс, штукатурка или гипсовый клей . Коробка крепиться раздвижными лапками или шурупами, а потом на неё одевается пластиковый корпус.

Монтаж в гипсокартонную стену несколько отличается, отличается и необходимый инструментарий. В гипсокартонных листах все отверстия делаются заранее, куда нужно будет провести кабеля. Для фиксации розеток и выключателей используются специальные лапки, которые должны удерживать их на листе.

Что же касается установки при открытой проводке, то такие случаи крайне редки и в основном их так крепят лишь временно (например, при ремонте), поскольку провода сказываются на интерьере. Согласитесь, что намного приятней смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите провести монтаж проводки и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведённых выше советов и ряда правил, которые позволят выполнить все работы без проблем и, главное, безопасно:

Подводим итоги

Итак, что мы сегодня узнали? Пожалуй, самым главным будет тот факт, что чётких нормативов или ГОСТов касаемо размещения розеток, выключателей и электропроводки нет, но зато существует ряд рекомендаций, которым нужно следовать, прежде всего из соображений безопасности. Но и количество устройств с выключателями должно быть таким, чтобы эксплуатация бытовых и осветительных приборов проходила максимально удобно, что следует учитывать, составляя проект.
