Содержание статьи

Главное по теме

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные. Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень. Так что проверьте вертикальность, и желательно гидроуровнем или , на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:

Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента — крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 — 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.

На каком уровне монтировать

Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.

На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.

Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.

Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)

Установка желоба

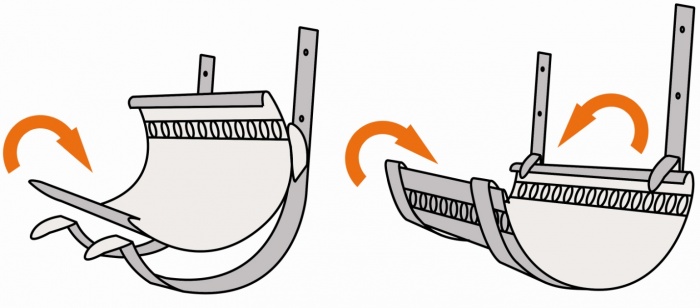

В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.

Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.

Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.

Крепление воронок

Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать — велика вероятность того, что вы вырез будет слишком большим.

К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.

Монтаж водосточных труб

К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.

Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто , труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.

В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше — нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.

Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

Для того, чтобы сохранить отделку фасада и целостность фундамента, избежать неприятностей, связанных с капающей с крыши водой во время оттепели, не обязательно тратить много денег на покупку готовых водосточных систем. Можно сделать водостоки из канализационных труб своими руками. При этом такие конструкции будут эстетичными и не уступят в функциональности готовым изделиям.

Назначение водостоков известно всем, а убедиться в необходимости их установи наглядно можно легко, наблюдая, как выглядят в дождь или во время оттепели и фасад дома, лишенного системы водоотведения с кровли. Потоки воды, льющиеся на облицовку стен и портящие ее внешний вид, капли и струи, попадающие на подходящих или выходящих из дома людей, лужи у самого дома – это далеко не полный перечень неприятностей.

Водостоки из канализационных труб способны не только отвести воду в или в дренажную канаву, но и направить ее в специальные емкости для последующего использования при поливе участка.

Преимущества водостоков из канализационных труб

Монтаж водостоков из канализационных труб ПВХ имеет целый ряд преимуществ:

• Такие системы экономичны благодаря низкой стоимости материала.
• В продаже легко найти трубы различных диаметров и фитинги, соответствующие им, а также приспособления для закрепления конструкций на вертикальных и горизонтальных поверхностях (обычно в этом качестве используются ).
• Небольшой вес пластиковых труб облегчает транспортировку и монтаж.
• Пластик легко поддается раскрою (можно использовать болгарку и даже простую ручную ножовку). Таким образом отрезать трубу необходимой длины и даже превратить трубу в два желоба при помощи продольного распила будет не слишком сложно.
• Материал канализационных труб не только абсолютно не подвержен коррозии, но и устойчив к низким температурам, ультрафиолетовым лучам и другим видам внешнего воздействия, что обеспечивает долговечность системы.

Пластиковые канализационные трубы ПВХ разных диаметров, которые можно использовать для создания водостоков

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

• Желоба изготавливаются из труб с диаметром 110 мм.
• Вертикальные сливы монтируются из труб 50 мм.

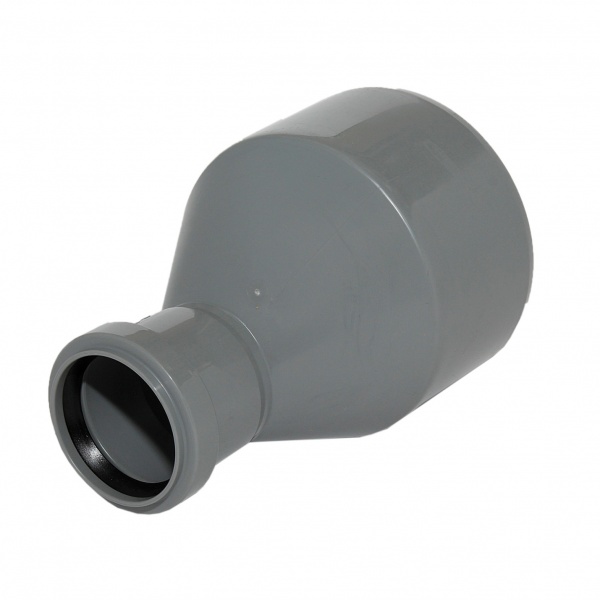

• Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
• Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа.

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке (2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Защита водосточной системы

Покупные водосточные комплексы обычно имеют решетки, закрывающие верхнюю часть желобов и защищающие систему от попадания мусора, который может забить трубы и воронки, в первую очередь – от опавшей листвы. Аналогичную защиту можно установить, если создается водосточная система своими руками из канализационных труб.

Сетку в этом случае приобретают метражом и разрезают на полосы таким образом, чтобы диаметр свернутой в виде цилиндра полосы был чуть меньше диаметра трубы, из которой изготовлен желоб. Такие цилиндры фиксируются пластиковыми хомутами и укладываются в желоба. В некоторых случаях дополнительные защитные сетки устанавливаются на воронках.

Водостоки плоских крыш

Описанная выше технология эффективна для домов, имеющих крыши с уклоном. Водоотведение с плоской крыши имеет принципиальные отличия. Из-за особенностей конструкции попадающая на ее поверхность вода не скатывается. Поэтому водосборные воронки устанавливаются непосредственно на поверхности и соединяются с канализационными пластиковыми трубами, образующими вертикальные стояки, которые вмуровываются в стены. Для предотвращения промерзания такие водостоки часто дополняют теплоизоляционным слоем. Для защиты от попадания мусора воронки снабжаются сетками-грибками. Желоба для монтажа подобных систем водоотведения не требуются.

Также вы можете посмотреть видео по теме нашей статьи, где показан монтаж готовой пластиковой системы водостоков.

Пластиковые трубы, появившись на современном рынке, сразу заняли свое лидирующее положение. Но самое главное, что их сегодня используют во многих строительных процессах, если так можно выразиться не по прямому назначению. И в этом виноваты технические характеристики изделий. А именно:

• простота сборки без применения каких-то инструментов, потому что соединяются они по типу раструбной системы;
• небольшой удельный вес, что позволяет легко переносить их или поднимать на высокие площадки;
• дешевизна, если сравнивать с трубами металлическими, стеклянными, асбестовыми и так далее;
• легко поддаются они обработке, прекрасно режутся как вдоль, так и поперек болгаркой, ножовкой и обычной пилой;
• можно использовать во всех системах, где протекает вода;
• срок эксплуатации более 50 лет.

Сам бог велел воспользоваться пластиковыми трубами при изготовлении такой системы, как водосток для частного дома. Сделать водосток, используя трубы из пластика, это просто, дешево, и даже, можно сказать, красиво. Кстати, поверхность пластиковых труб легко поддается покраске, так что сделать из них водосток своими руками, точно вписывающийся в дизайн дома и всего ландшафта загородного участка, будет несложно.

Покупаем материалы для водостока

Итак, первое, что необходимо сделать, это закупить необходимое количество пластиковых труб, а также доборных для водосточной системы элементов, а это фитинги, хомуты, кронштейны и так далее. Хотя, если разговор идет о том, как сделать водосток своими руками, то постараемся ничего, кроме труб и фитингов, не покупать, а сделать все из подручных материалов.

Нужно сделать приблизительный расчет количества труб. Они будут использованы для изготовления желобов, устанавливаемых под карнизом дома, и собственно труб для стояков водостока. Что касается желобов, то их количество определяется длиною карнизов. А так как каждая пластиковая труба будет разрезаться на две части (разрез будет сделан вдоль), то количество труб для желобов уменьшается вдвое. Конечно, придется учитывать не саму длину труб, а отрезка без раструбов.

Значит, необходимо замерить длину карнизов, разделить этот показатель на два, получается общая длина желобов. Эту величину надо теперь разделить на длину одной трубы, которая имеет максимальный размер 6 м.

Что касается труб водосточных стояков, то резать их не надо, они устанавливаются друг в друга по раструбной системе соединения, где используется резиновый манжет (уплотнитель). Их количество будет зависеть от двух показателей:

• высота стен дома;
• количество стояков водостока.

Высоту придется замерить рулеткой от поверхности грунта до карниза. Необходимо от этого значения вычесть 25 см - это стандартное рекомендованное расстояние от слива до земли. Теперь полученный результат умножается на количество стояков. Как определить, сколько стояков должно быть в водосточной системе дома. Здесь учитывается в первую очередь площадь скатов кровельной системы. Чем больше площадь, тем больше воды будет поступать в водосток. И этот объем надо будет разрядить количеством стояков. Минимальное расстояние между ними - 5 м. Но если дом небольшой, то установка производится по углам здания. К примеру, если это дом с двускатной крышей, то четыре стояка будет достаточно.

Теперь что касается диаметра труб из пластика. Есть определенная зависимость между диаметром и площадью скатов. Посмотрите на таблицу.

Как показывает практика, оптимальное решение выбора - это вторая позиция. Не ошибетесь.

Итак, количество пластиковых труб для водостока определено, подобраны их размеры, можно проводить закуп. Но перед этим определимся с количеством фитингов. Что касается колен (отводов), то многое будет зависеть от того, как расположен свес кровли, есть ли после него декоративные элементы. Поэтому отводов на этом участке будет или два, или четыре. Добавим сюда сливные отводы, лучше использовать с углом 45°, их называют еще полуотводы. Не забывает о коленах в лотковой системе, их обычно устанавливают по углам здания, если оно имеет многоскатную кровлю, к примеру, вальмовую.

В качестве воронок можно в этой водосточной конструкции использовать расширительные элементы, которые входят в категорию фитингов. Их обычно называют переходниками, но лучше приобрести готовые воронки для водостоков. Стоят они копейки, так что можно на них разориться. Их количество равно количеству трубных вертикальных стояков.

Как сделать своими руками крепежные изделия

Теперь переходим к крепежной части водосточной системы дома. Их две разновидности:

• кронштейны для желобов;
• и кронштейны для труб стояков водостока.

Первые можно сделать из металлической полосы толщиною 2-3 мм и шириною 20-30 мм или из проволоки диаметром 4-5 мм. Просто необходимо согнуть металлический профиль под необходимый размер и форму. Приблизительно вот такие, как показаны на рисунке ниже. Хвостовик кронштейна может загибаться или быть таким, как показано на фото, все это будет зависеть от того, как он будет крепиться к несущему элементу кровли.

Что касается кронштейнов с хомутом для труб стояка, то сделать его своими руками сложнее, поэтому совет:

Совет! Купите хомуты в строительном магазине, они стоят дешевле воронок. К тому же можно выбрать их по цвету, чтобы он совпадал с цветом труб.

Монтаж пластикового водостока своими руками

Итак, все готово, можно переходить непосредственно к монтажному процессу. Начинается он сверху, то есть, с установки желобов. Как это все сделать правильно?

• Определяется место, которое будет точно посередине между стояками конструкции. Это самое высокое место сливной системы.
• Сюда вкручивается саморез. Обратите внимание, что сам лоток должен быть установлен таким образом, чтобы свес кровли, а точнее, его нижний край, точно попадал в середину оси сложенных желобов. Небольшое отклонение в ту или другую сторону позволительно.
• Теперь необходимо определить нижнюю точку сливной системы. По СНиП установлен угол наклона водостока, который равен 2-5 мм на один погонный метр длины конструкции. Получается, что если расстояние между стояками из пластиковых труб равно 10 м, то нижняя точка должна быть ниже верхней на 2 см. Это, если учитывается перепад в 2 мм.
• В этой точке устанавливается и закрепляется кронштейн.
• После чего между кронштейном и саморезом в верхней точке натягивается леска, это линия установки промежуточных кронштейнов, расстояние между которыми должно быть в пределах 50-60 см.
• Крепим промежуточные и верхний крепеж.
• Переходим к укладке пластиковых желобов своими руками. Начинаем от верхней точки.

Внимание! Есть один момент, который упростит монтаж пластиковых труб и сделает водосток более прочным.

Для этого необходимо раструбы труб не разрезать вдоль до конца. Их лучше оставить в качестве замкового соединения. Кстати, при этом будет использована резиновая манжета, расположенная внутри раструба, которая обеспечит герметичность соединения.

Водосток из пластиковых труб своими руками - сборка стояков

Этот процесс ничем не отличается, если пластиковые трубы были бы использованы, к примеру, для сборки канализационной системы. Все точно так же, только в вертикальном направлении. Начинать надо снизу, отступив от поверхности земли на 25-35 см.

• От воронки подвешивается отвес, показывающий линию установки стояков.
• По линии устанавливаются прямо по стене хомуты, которые крепятся к несущему элементу дома саморезами.
• Расстояние между хомутами - 1,8-2,0 м. Если водосток, а точнее, его стояк, поднимается выше 10 м, то расстояние между крепежами лучше уменьшить до 1,5 м.
• Расстояние от нижнего конца пластиковой трубы, установленной первой, до места крепежа - 25-30 см.

Теперь трубы вставляются в хомуты и закрепляются на них. Само соединение производится вставлением края верхней трубы в раструб нижней. Никаких герметиков и клеевых составом, все герметично соединяется при помощи резиновых прокладок.

Как видите, сделать своими руками водосток из пластиковых труб, не очень сложно. Главное, все точно подсчитать, замерить и установить. Если какой-то элемент где-то не подходит, то можно все подогнать, ведь пластиковые трубы легко режутся.

Назначение крыши над домом пояснять не нужно. Одна из функций - защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления - самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков - сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу - пластиковая, металлическая.

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Преимущества металлических водостоков:

• прочность;

• надежность;

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

• не поддерживают горение;

• рабочий температурный режим -60°С +130°С;

• стабильность размеров.

Недостатки водостоков из металла:

• высокая стоимость;

• значительный вес всей системы;

• сложность монтажа;

• малый выбор цветов;

• появление ржавчины при повреждении защитного слоя (исключение - водосточная система из меди);

• незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы - инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения - на фото.

Совет. У каждого производителя свои размеры желобов, труб. Их конфигурация также различна. Поэтому, даже не пытайтесь состыковать системы разных изготовителей.

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

• ознакомиться с максимальным уровнем осадков в вашем регионе;

• рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

На основании этих замеров выбрать в таблице нужную систему.

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

Желоб водосточный - полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Длина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба - продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов - 10 шт. 4-х метровых - 1 шт.

Нюанс. Все размеры округляйте до целой длины водосточного желоба. Чем меньше соединений, тем проще, надежнее и дешевле в итоге получится монтаж.

• Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Угловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

Совет. Из пластикового желоба разнообразные углы можно сделать, вырезав часть желоба и соединив половинки под нужным углом. Соединяются детали с использованием клея - холодной сварки.

• Водосточные воронки, соединители, заглушки желоба.

Для нашего примера - 4 воронки, 2 заглушки. Соединителей может быть - 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых - с применением соединителя.

В системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

Совет. Одна воронка принимает воду с 10 м.п. желоба. Если длина стены больше - нужно ставить две воронки. В нашем примере мы так и сделали. При этом расстояние между двумя соседними воронками не может превышать 20 м.п.

• Крюки крепления желоба.

Крюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере - 68 крюков.

• Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Крепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

• Колено трубы, слив (колено стока).

Если конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.сайт

Нюанс. вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Монтаж водосточной системы из пластика (ПВХ)

1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке - 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) - воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Отверстие под воронку можно высверлить в нужном месте желоба используя - коронку.

Некоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

В клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Клей или резиновый уплотнитель обязательны.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Труба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

При необходимости монтируется система разветвителей (тройников).

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Монтаж пластиковой водосточной системы - видео

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м - двойной.

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Атмосферная вода – одна из главных причин раннего износа и разрушения строительных конструкций. Если не защитить дом от ее губительного воздействия, знаменитый источник жизни будет упрямо «подтачивать» фундамент и отмостку.

Исключить негативное влияние может система водоотвода, с сооружением которой легко справится домашний мастер. Только сначала надо выяснить, как устроить водосток своими руками, чтобы он безупречно служил.

В числе функций, доверенных кровельным системам, значатся действия по водоотведению. Стоку осадков и талой воды способствует уклон, свойственный не только скатным, но и . Однако работу по защите фасадов и отмостки с фундаментом наклонная конфигурация выполнить не в состоянии. Для защиты расположенных ниже крыши конструкций требуется водосток.

Классификация по степени организации

Чтобы итог вложенных усилий стал причиной вполне обоснованной гордости, нужно разобраться с конструктивными тонкостями и технологическими нюансами водосточной системы.

По степени организации водосточные системы делятся на два типа, это:

• Неорганизованные. Согласно неорганизованной схеме сток осадков и результатов таяния снега осуществляется свободно. По всех площади скатов вода просто стекает на отмостку, землю или мощеную дорожку, настойчиво нанося собственности неощутимый поначалу урон.
• Организованные. Согласно организованной схеме все виды атмосферной воды, устремляющейся вниз по скатам, улавливаются водоприемными желобами или воронками. Затем они выводятся по трубопроводам в точки, предназначенные для сбора и утилизации ливневых стоков.

Заметим, что регламент СНиП 31-06-2009 допускает применение неорганизованного варианта в частном строительстве. Нормативами разрешено не использовать водосточную систему при обустройстве крыш одно- и двухэтажных коттеджей. Правда, карнизные свесы при этом уже, чем полноценные 60 см, сооружать не положено, а входные группы и балконы должны быть без пререканий обустроены козырьками.

Организованный вариант обязателен для зданий этажностью от трех метров, но рачительные хозяева не отказываются от него при оснащении одноэтажных домов и бытовых построек. Дело стоящее, если приложить собственные руки не слишком затратное, а польза от него вполне реальна и экономически ощутима.

Водосточные системы организованной разновидности в свою очередь делятся на внутренние и наружные варианты. характерны для плоских крыш. Наружные универсальны, они с успехом участвуют в обустройстве практически всех видов кровельных конструкций. Вот их устройство и технологию монтажа будем тщательно изучать.

Конструктивная специфика водостоков

Все системы наружного отвода воды с кровель любого типа и крутизны включают две основных составляющих, это:

• Водоприемные устройства. К ним относятся желоба, лотки и воронки, предназначенные для непосредственного сбора стекающей со скатных плоскостей воды.
• Водосточные трубы. Вертикальные участки водостока, предназначенные для отвода собранной воды с последующей передачей ее в ливневую канализацию или со сбросом стоков на землю за пределы отмостки.

В наружном водосточном семействе есть еще подразделение на системы с настенными, навесными и выносными желобами, но разница у них лишь в схеме расположения водоприемного устройства. Наиболее востребован изучаемый нами настенный вариант как самый простой и практичный.

Для крепления водосточных систем к стропилам, обрешетке или лобовой доске обустраиваемой крыши используются кронштейны крюкообразной формы. Для фиксации горизонтальных участков водостока применяются хомуты. Вкупе набор основных и крепежных деталей дает возможность быстро и легко, словно конструктор, собрать и установить водосток.

Выбор крепежа для фиксации желобов зависит от типа строительных работ (ремонт проводится либо новое строительство):

• Длинные металлические кронштейны применяют при устройстве водосточной системы до укладки покрытия. Крепят их к решетинам или стропильным ногам.
• Короткие металлические кронштейны используются в процессе проведения ремонтных работ. Их фиксируют на лобовой доске.
• Пластиковые крюки применяют при проведении ремонтов или при новом строительстве, если прокладывается пластиковая водосточная система. Крепление пластиковых деталей производится к лобовой доске.

Кронштейны фиксируются антикоррозионным крепежом с широкими шляпками диаметром не более 8 мм. Крепление производят оцинкованными шурупами, саморезами с прессшайбами, обычными кровельными саморезами. Диаметр рабочей части крепежа не менее 4,2 мм.

Шаг установки крюков определяет материал, из которого выполнен водосток. Для металлических систем он варьирует от 60 см до 90 см, для чувствительных к деформации медных контуров от 30 до 60 см. Под пластиковые желоба крюки-держатели устанавливают через 50 – 60 см.

Комплект водосточной системы можно приобрести в полном сборе и подготовленном к монтажу виде. Его модульные элементы выпускаются так, чтобы из отдельных составляющих можно было своими руками без проблем соорудить водосток для крыши любой площади и конфигурации. Пользуясь промышленными прототипами как шаблоном, можно сделать элементы из доступных и подручных материалов, например из пластиковых бутылок, кровельной жести или полимерных канализационных труб.

Водосточные трубы и водоприемные устройства бывают с округлым, прямоугольным и комбинированным сечением. Прямоугольные и комбинированные виды отличаются большей «пропускной способностью». Эта характеристика не слишком интересна для частников, потому что для обустройства коттеджей чаще всего достаточно варианта с овальным желобом.

Размер водосточной системы зависит от площади обрабатываемой кровли:

• Если площадь кровли не превышает 70 м², то желоб водостока должен быть Ø 100 мм, а Ø водосточных труб 75 мм.
• Если площадь кровли в пределах от 70 м² до 120 м², то желоб нужен Ø 125 мм, водосточные трубы Ø 90 мм.

Однако при выборе формы и сечения системы необязательно ориентироваться только на технические характеристики, т.к. водосток играет немалую роль в дизайне экстерьера.

Применяемые в производстве материалы

Специфика эксплуатации водостоков наружного типа ограничивает выбор материалов, пригодных для изготовления систем. Понятно, что им придется переносить все тяготы прямого контакта с атмосферными явлениями. Значит, элементы водостоков обязаны быть морозоустойчивыми, «равнодушными» к проливным дождям, снежным залежам и палящему солнцу.

В изготовлении водосточных труб, водоприемных воронок и желобов используются следующие материалы:

• Кровельная сталь. В приоритете оцинкованные варианты, толщина листа 0,63 мм либо 0,7 мм.
• Устойчивая к коррозии кровельная сталь . Аналог предыдущей позиции, но с защитно-декоративной полимерной оболочкой. В производстве применяют листовой металлопрокат толщиной от 0,6 мм до 0,7 мм.
• ПВХ . Из поливинилхлорида выпускают легкие пластичные водостоки с толщиной стенки от 2,2 мм до 3,3 мм.
• Алюминий . Системы изготавливают из легкого прочного металла толщиной 0,8 мм. Декоративно-защитные функции алюминиевых водостоков выполняет полимерная оболочка.
• Медь. Элитный материал, радующий сроком службы 150 – 200 лет, но охлаждающий пыл солидной ценой. Толщина стенки 0,6 мм.
• Цинк-титан . Новое слово в производстве водостоков с отличными эксплуатационными характеристиками. Ценник тоже немилосердный, но обещанные 100 лет беспроблемной службы заставляют с интересом приглядеться к указанной торговой позиции. Толщина использованного в изготовлении материала 0,7 – 0,8 мм.

Выбор водосточной системы по типу материала ориентирован не только на личные предпочтения и финансовые возможности будущего владельца. В большей степени он зависит от разновидности кровельного покрытия и архитектурных особенностей частного дома.

Дорогостоящие медные и цинк-титановые варианты уместны на крышах с керамической черепицей, листовой кровельной медью, сланцевой плиткой. Бюджетный ПВХ идеально гармонирует с , стальной водосток безукоризненно сочетается с металлочерепицей и профнастилом.

По чисто экономическим причинам больше всего востребованы водостоки из оцинкованной стали и ПВХ. Первые прослужат 10 лет, вторые 25 – 35 лет в зависимости от уверений производителя. Сложно выделить оптимальный вариант по сопротивляемости атмосферным атакам, т.к. эксплуатационные характеристики у них очень схожи. Однако металл предпочитают в северных регионах, а в умеренной климатической зоне пластик.

Особых различий в конструкции и в последовательности монтажа у стальных и полимерных водостоков нет. Практически одинаковые желоба, трубы, воронки дополнены специально для них выпускаемыми отводами, муфтами, тройниками, заглушками.

Учитывать нужно только факт линейного расширения, происходящего при нагревании систем. Полимерные способны удлиняться в 5 раз больше, чем металлические, линейными подвижками которых можно вообще пренебречь.

Варианты для самостоятельного изготовления

Элементарная конструкция водосточного желоба вряд ли озадачит домашнего умельца. Все предельно просто: после дотошно выполненной разметки листовой металлопрокат надо нарезать на полосы и согнуть согласно предпочитаемой конфигурации сечения. Резку и гибку можно осуществить вручную, но разумнее будет сделать это на гибочном станке.

С трубами придется повозиться. Они могут состоять из нескольких звеньев в зависимости от высоты трубопроводного участка и размеров листа. Алгоритм собственноручного производства водосточных труб выглядит так:

• Раскрой. Выполняется с особой тщательностью и с учетом припусков на вальцевые соединения.
• Формирование продольных кромок. Загибы делают по линиям припусков для вальцевых швов.
• Раскатка заготовок. Производят на вальцевых станках или вручную с помощью оправки: прямой длинной трубы или бруска.
• Соединение вальцевым швом. Выкатанные заготовки соединяют согласно разметке и спрессовывают на примененной ранее оправке.
• Сужение одной из сторон звена. Сужают на 5 – 6 мм для того, чтобы верхнее звено свободно входило в нижний элемент.
• Формирование валиков жесткости. Их формируют по верхнему и нижнему краю звеньев посредством закатки проволоки. Производится вручную или с помощью зигмашины.
• Сборка водосточного стояка.

Раскатка металлических заготовок потребует больше всего усилий, если ее выполнять вручную. Каждую из раскроенных заготовок укладываются под оправку и, ухватившись за кромки, старательно гнут в одном месте.

Убедившись в формировании достаточно загнутой плоскости, заготовку перемещают на 20º – 30º относительно используемой оправки. Затем снова гнут, пока она не примет требующуюся конфигурацию.

Намного проще проистекает изготовление водостока из канализационных полимерных труб. Их выпускают с довольно обширным рядом фасонных деталей, подходящих для сооружения полноценных систем. По сути, домашнему мастеру надо будет сделать только желоб путем роспуска цельной трубы на две симметричные части.

Собственноручная сборка и монтаж

При новом строительстве монтаж водосточных систем производится на полностью подготовленный сплошной черновой настил, стропила или прочно закрепленную обрешетку. Все работы по устройству основания под укладку кровли к моменту сооружения водостока должны быть завершены.

При проведении ремонтного восстановления кровельной системы необходимо заблаговременно устранить дефекты или вовсе заменить лобовую доску.

Правила проектирования и расчетов

Перед стартом работ водосточную трассу нужно досконально продумать и вычертить схему прокладки. Проектная подготовка поможет грамотно рассчитать расход труб, желобов, количество воронок и фасонных деталей. Лучше заранее на чертеже попробовать разные варианты и решить, как можно сделать безупречный водосток своими руками, чтобы собственные усилия и средства были вложены с толком.

Конфигурация водосточной системы в плане зависит от конструкции крыши:

• Двухскатные оснащают двумя желобами вдоль каждого карниза. Если длина ската не более 12 м, монтируется одна воронка на желоб в удобном для установки водосточного стояка углу. Если более 12 м, по обоим углам устанавливаются водосборные воронки и одна компрессионная посередине ската.
• Односкатные оборудуют одним желобом. Количество водоприемных и компрессионных воронок рассчитывается по стандартным для скатных плоскостей правилам, как в предыдущем пункте.
• Четырехскатные обустраивают желобами по периметру. Все углы оснащаются водоприемными воронками. Длинные скаты оборудуются компрессионными воронками, которые рекомендовано располагать симметрично относительно друг дружки.

Компрессионные воронки нужны, чтобы обеспечить резерв для линейного расширения при нагревании водостока. Заодно они сыграют роль ребра жесткости и предотвратят провисание длинного желоба.

Расчет числа поворотных элементов и водосточных труб сугубо индивидуален. Все зависит от площади обустраиваемой крыши, высоты здания и длины скатов. Есть общие правила сборки и монтажа водостоков, которые следует учитывать независимо от типа конструкции, материала системы, конфигурации и габаритов крыши:

• Установка водостока выполняется по схеме «сверху-вниз». Сначала собирают и монтируют водоприемную часть: желоба с воронками, затем водосточные стояки.
• Желоба в обязательном порядке устанавливаются с уклоном в направлении водоприемной воронки. Уклон формируется понижением 2-3 мм системы на каждый погонный метр.
• Свес кровли обязан перекрывать желоб на 1/3 его ширины, чтобы при обильных осадках капли не переливались через водоприемное приспособление.
• Внешняя кромка желоба должна быть ниже линии, условно продолжающей скат, на 2 см.
• Между внешней стороной лобовой доски и краем карниза должно быть 30 – 70 см.

Если нет технической возможности установить желоб согласно указанным расстояниям, кровля в обязательном порядке оборудуется снегозащитой.

При проектировании следует учесть, что крепление хомутов водосточного стояка к стене, обшитой сайдингом, может производиться только на обрешетку.

Монтаж полимерного варианта

Не забываем, что полимерные элементы имеют свойства расширяться при нагревании. Поэтому от края лобовой доски отступаем по 5 – 10 см с обеих сторон, если система линейной формы, и применяем компрессионные детали на длинных скатах и углах.

Рассмотрим простейший пример установки водосточной системы на один скат с креплением кронштейнов к лобовой доске. Вдоль карнизного свеса будет проложен желоб, завершающийся в удобном для сбора воды углу водоприемной воронкой с присоединенным к ней стояком.

Действия самостоятельного монтажника будут проходить по следующей схеме:

• Разметка лобовой доски. Отмечаем точку крепления крайнего кронштейна под желоб. Не забываем, что он должен быть на 3×N мм выше противоположной точки, в которой будет расположена воронка (N расстояние между точками крепления в м). Отмечаем точку центральной оси воронки согласно расчетам.
• Устанавливаем крайний кронштейн и воронку согласно разметке. Воронку лучше купить уже с заглушкой, расположенной на требующейся стороне водосборника.
• Между установленными крайними точками системы натягиваем шпагат. Он укажет линию монтажа промежуточных кронштейнов. Ближайший к воронке кронштейн должен быть удален от нее на указанное производителем расстояние (5 – 10 см). Согласно разметке производим монтаж промежуточных кронштейнов.
• Устанавливаем желоб. Его элементы заводятся в дальний край крюков и защелкиваются. На изготовленных в заводских условиях деталях есть отметки направления сборки, ограничительные кромки и метки по температурному режиму, указывающие в каком положении нужно соединять детали при конкретных градусах. Работаем согласно указаниям производителя.
• Оснащаем край желоба заглушкой. Если воронку купили без заглушки, то и ее тоже.

Сборку водосточного стояка выполняют обычно после укладки кровельного покрытия. Процесс условно можно разделить на три этапа: сооружение перехода к стояку, устройство непосредственно стояка и присоединение отвода.

Заключительные этапы сборки водосточной системы производятся следующим образом:

• Надеваем на патрубок воронки переходное колено. Зайти оно должно до упора. Для перехода в водосточный трубопровод потребуется два колена с равным углом. Переходные колена выпускают на 67º или на 45º.
• Прикладываем к стене второе колено с равнозначным углом. Измеряем расстояние между ними и отрезаем трубу полученного размера. Режем ножовкой по металлу, срез зачищаем от заусенцев.
• Собираем переход, нижнее колено крепим хомутом.
• На фасаде строго под воронкой размечаем и фиксируем хомуты под водосточный стояк. Стандартное расстояние между хомутами 1,5 м, максимум 1,7. Но должно получиться так, чтобы на каждый отрезок трубы приходился минимум один хомут.
• Отмечаем точку для крепления слива, нижний край которого должен быть выше поверхности земли на 25 – 40 см.
• Фиксируем хомуты, собираем водосточный трубопровод, Хомуты не следует затягивать до упора, чтобы оставить водосточной системе возможность слегка перемещаться при линейном расширении.

Если в монтаже применялись соединительные муфты, места их крепления необходимо отметить, чтобы в отмеченных точках закрепить дополнительные хомуты. Не забываем, что водосточный стояк должен быть безупречно вертикальным, потому разметку по фасаду выполняем с помощью отвеса.

По завершению сборно-монтажных работ устанавливаются средства его защиты от засорения. Желоб желательно оснастить решеткой, предотвращающей засорение от проникновения мусора и листвы. Если водосточная система слишком легка или в продаже не было подходящей решетки, на воронку надевается похожая на перевернутую корзинку сетка.

Видео в помощь самостоятельным монтажникам

Инструктаж по установке пластиковой водосточной системы:

Специфика сборки и установки металлического водостока:

Подробная демонстрация изготовления водостока из канализационных труб:

С установкой, сборкой и даже с изготовлением водосточной системы можно справиться собственноручно. Главное, придерживаться технологических правил и соблюдать предписания изготовителя.
