Схемы кладки барбекю из кирпича своими руками. Как своими руками сделать барбекю из кирпича: от проекта до отделки

07.03.2020

Кажется, что построить кирпичный мангал с печкой своими руками дело чересчур сложное и затратное, и по плечу только профессионалам. Но такую работу реально выполнить самостоятельно .

Достаточно лишь запастись терпением, раздобыть все необходимые материалы и с подобающим трудолюбием взяться за работу.

Хорошая печь-мангал станет не только удачным украшением для дачи, но и будет отличным поводом для того, чтобы собрать всю семью, родственников и друзей под одной крышей.

Кроме того, еда приготовленная на открытом воздухе всегда вкуснее и избавляет от необходимости стоять в душной кухне во время жаркого лета.

Зачем строить печь-мангал из кирпича своими руками?

Такая печка идеально подходит не только для приготовления шашлыков, в ней возможно готовить, в принципе, любые блюда , на которые только хватит фантазии.

Тушить овощи, жарить чебуреки, варить варенье, а если приобрести казан, то сможете насладиться и вкуснейшим пловом. Кирпичный мангал выглядит намного эффектнее переносного.

В особенности, если это мангал с духовкой, к которому пристроено место для подготовки и разделки продуктов. А соорудив над постройкой укрытие, вы будете с комфортом использовать ее в непогоду.

Преимущества и недостатки

Несомненным достоинством является то, что кирпичные мангалы практически вечны . Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

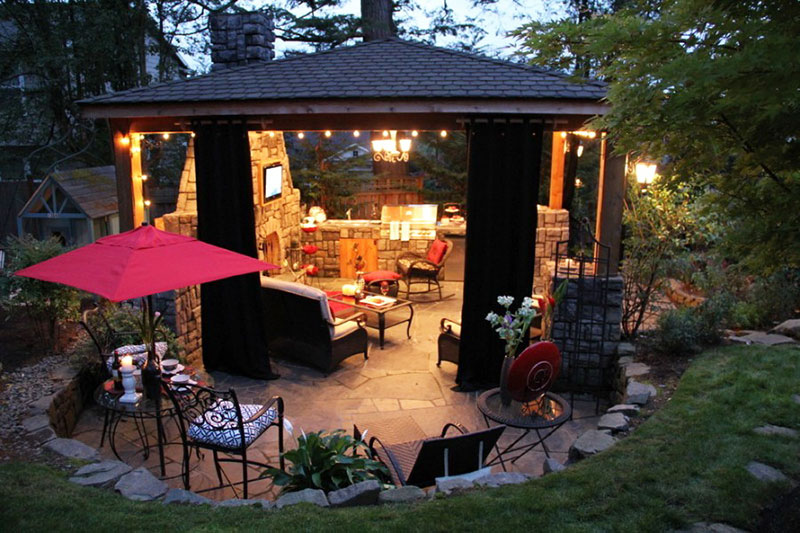

Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше , чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

Планирование строительства

Где будет стоять печка с мангалом из кирпича. Своими руками готовим место

Строительство надо производить на открытой хорошо обдуваемой местности и подальше от легко воспламеняемых объектов. Так же рекомендуется оборудовать это место каким-нибудь укрытием, чтобы защитить печь от непогоды. Дополнительное удобство обеспечит небольшая беседка , в которой гости могли бы собираться.

ВНИМАНИЕ! Заранее узнайте у соседей, не будет ли им мешать печной дым. Для этого разожгите костер на месте стройки и убедитесь, что дым никому не будет доставлять неудобства.

Дополнительные пристройки

Мангал может иметь: казан, духовку, коптильню, очаг с грилем, тандыр, варочную печь.

Вы можете построить мангал с духовкой из кирпича, дополнить постройку коптильней или рабочей зоной . Количество построек ограничивается только свободным местом на участке.

Проектирование

Любой мангал начинается с проекта. Если у Вас нет технического образования, то планировку лучше заказать у профессиональных строителей, либо воспользоваться одним из наших проектов (фото и порядовки смотрите далее). Но можно произвести порядовку и самостоятельно, следуя основным правилам:

топочную камеру строить в высоту четыре ряда кладки ;
три ряда кладки на мангал ;
камин - в шесть рядов кладки ;
кожух - в высоту три ряда кладки .

Если у вас нет уверенности в том, сможете ли вы выполнить порядовку самостоятельно, лучше все-таки обратиться за этим делом к специалистам. Неправильно выполненная проектировка может значительно ухудшить качество печи.

Проекты кирпичных мангалов с печкой: чертежи, фото

Проект печь-мангал с закрытой плитой (возможна духовка)

Проект печь-мангал с открытой плитой

Проект печь-мангал с духовкой плитой

Необходимые инструменты для работы.

Лопата .
Ведро .
Емкость для раствора .
Болгарка .
Мастерок .
Резиновый молоток.

Необходимые материалы

Керамический кирпич.
Шамотный кирпич длятопливника.
Цемент.
Песок.
Сухие смеси для кладки.
Глина.
Дикий камень.
Рубероид.
Гравий.
Металлический уголок.
Варочная плита.
Колосники.
Деревянные брусья.
Дверца для поддувала.
Дверца для топки.

Строим печь мангал из кирпича своими руками

Подготовка площадки

Если место для строительства не забетонировано или, например, не выложено камнем, то придется подготовить площадку под мангал. Прежде всего, очистить от мусора и убрать верхний слой почвы. Необходимая площадь не менее трех квадратных метров .

СПРАВКА! Если мангал будет стоять не под навесом, то строить желательно не на глине, а на цементном растворе, добавив в него соль, в соотношении: на ведро раствора 1 килограмм соли.

Закладка фундамента

Начинать строительство печи-мангала требуется с монтажа фундамента. Размеры зависят от площади постройки, а глубина от плотности грунта. Чем плотность ниже, тем глубже делается фундамент. Армировать лучше стальными штырями или проволокой .

Ширина котлована должна быть больше самой печи на 10 сантиметров . Глубину копать примерно на 30 сантиметров . Если в почве много песка, то рыть котлован небольшой глубины, и перед заливкой фундамента надо установить опалубку.

Если земля глинистая, то заливать бетон для фундамента можно сразу без подготовки.

После установки деревянных опалубок, дно засыпать песком и гравием, утрамбовывая и поливая поверхность. После чего, залить раствором.

Фундамент через 10-15 дней наберет свою прочность, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить строение гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

Здесь используются любые другие материалы, которые будут способны удерживать так же тепло внутри мангала. Сверху наложить слой кирпичной кладки и залить все цементом. Теперь можно переходить к постройке печи-мангала.

СПРАВКА! Если вы живете в дождливой местности, то вместо котлована лучше использовать платформу из кирпича. Это поможет уменьшить воздействие излишней влаги на печь.

Вам также будет интересно:

Строительство мангала с духовкой

После получения плана строительства, либо выполнив его собственноручно, надо переходить к постройке кирпичного мангала с печкой. Постройку следует осуществлять с должной внимательностью и аккуратностью. Так как неправильное и некачественное возведение может испортить все строение, и будет стоить зря потраченных времени и денег.

При кладке кирпича помощь может сослужить деревянная рама , которую требуется установить в начале, для получения равномерных стен мангала. В растворе для кладки желательно использовать глину. Вместо глины можно использовать специальные сухие смеси . Металлический уголок использовать для перекрытия печных проемов. Если вы решили использовать для строительства старый кирпич, то не забудьте о предварительной очистке от засохшего старого цемента.

Очаг выкладывать из шамотного кирпича, из-за его огнеупорности. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для мангала-печи делается из цемента, песка и глины. Для топки, изготавливаемой из шамотного кирпича, используется раствор без добавления цемента в пропорции: три части песка на одну часть глины . Кирпичи перед кладкой желательно вымачивать в воде . Это обеспечит более прочное сцепление.

Перед началом строительства тщательно рассчитать расположение кирпичной кладки и убедиться в достаточном количестве свободного места вокруг нее.

Схема кладки мангала с печкой

Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор , чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
На третий уровень установить зольную дверцу плиты.
Четвертый так же выкладывается сплошным.
В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
В шестом кирпичи выложить без пропусков.
В седьмом можно уже устанавливать дверцу для топки.
В восьмом и девятом кирпичи следует класть сплошным слоем.
С десятого уровня обычно уже начинают постройку печного дымохода.
В одиннадцатом перекрыть проем дверки для топки.
В двенадцатом уже делать варочную плиту и очаг.
С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
С двадцать первого по двадцать третий создается полукруглое перекрытие очага . Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой .
С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
Где-то на двадцать шестом ряду вывести дымовой канал.
Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям. Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям.

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев . Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания.

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее.

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Барбекю – это слово имеет много значений: мероприятие для проведения досуга, рецепт приготовления мяса, соус для мяса, само мясо, приготовленное при высокой температуре, но все они сводятся к одному – в результате должно получиться мясо, приготовленное на открытом огне или горячих углях. Если должен быть открытый огонь, значит, это мясо будет готовиться на природе, то есть, само название «барбекю» предполагает отдых – на даче, на природе, в собственном саду. Сегодня речь пойдет о том, как построить мангал из кирпича своими руками.

Что такое барбекю и его преимущества

Такая печь – устройство стационарное, так как строится из кирпича. Хотя можно найти и переносные варианты из металлических элементов и деталей, но, несомненно, кирпичная печь-барбекю имеет массу преимуществ, так как:

Внешне барбекю-мангал из кирпича выглядит внушительно и сложно, но на самом деле конструкция настолько проста, что такой мангал может сделать даже непрофессионал. А чтобы вам было понятнее, как обустроить печь барбекю своими руками чертежи и практические рекомендации мы приведем в статье ниже;
Функциональность стационарного барбекю существенно выше: можно приготовить мясо барбекю, пожарить шашлык, приготовить мясо гриль и стейк, испечь мучные изделия, приготовить мясо или рыбу на открытом или закрытом огне (запечь), можно сушить фрукты, запекать овощи, коптить и сушить различные продукты, в том числе и грибы, и т.д.;
Кирпичный мангал строится с капитальной задней стенкой, ее предназначение – равномерное перераспределение температуры от горящих углей по камере, а также длительное сохранение тепла в ней;
Наличие дымоходной трубы освобождает зону приготовления от дыма;
Так как дрова или уголь сгорают в кирпичной топке, а не на стальном поддоне, как в переносном мангале, то зона горения становится более безопасной, а сама уличная печь служит намного дольше;
Кирпичная конструкция очень долго сохраняет тепло, а это значит, что за одну растопку и использование барбекю можно приготовить несколько блюд по разным рецептам$
Если построить барбекю в дачном или садовом домике, то можно будет не только готовить пищу, но и отапливать помещение.

Варианты, схемы и проекты печей-барбекю существуют в огромном количестве, но конструктивно они разделяются на следующие подгруппы:

Мангал с решеткой или вертелом для гриля, с увеличенной открытой топкой, которая также может служить камином в беседке или доме;
Жаровня (духовая камера или духовка) по типу русской печки, в которой можно запекать мясо, рыбу, овощи, или печь хлеб и пироги;
Мангал для шашлыков;
Заглубленная ниша для кастрюль, казана, котла;
Коптильная дымовая камера;
Стандартная варочная плита;
Различные комбинации всех этих вариантов.

Простейшая печь-мангал-барбекю

Это конструкция П-образной формы из красного огнеупорного кирпича высотой не ниже 100 см (смотрите рисунок ниже). Такая печь, как и другие стационарные конструкции барбекю, строятся на мощном бетонном фундаменте.

На высоте 0,75 м от уровня фундамента расположены боковые кирпичные ступеньки – кирпичи укладываются перпендикулярно основной кладке, и нужны они для установки поддона для разжигания и сгорания топлива. Выше в кирпичную стену вставляются (в заранее просверленные отверстия) металлические прутья-направляющие, которые служат для изменения высоты расположения поддона с целью поддерживать постоянный и оптимальный температурный режим приготовления мяса или других продуктов.

Камера горения и приготовления пищи находится в своеобразном кирпичном кожухе, который образуется боковыми и задней стенками мангала, и служит для защиты от ветра, а также для накопления и сохранения тепла. Эта схема барбекю не имеет дымового канала и верхнего закрытого свода, которые в других схемах повышают экономичность печи и ее эффективность.

Зону сгорания топлива нужно обустраивать из огнеупорного кирпича и на огнестойком цементном растворе, замешанном на очищенном песке в пропорциях 1:3. Также можно использовать глину в пропорциях 1:3:3 (цемент – песок – глина). Стенки мангала-барбекю выкладываются из обычного красного или облицовочного кирпича. Пристраивая к такому простому мангалу дополнительные рабочие поверхности, полочки и ниши, можно значительно расширить функциональность конструкции.

Чертежи кирпичного барбекю

Габариты, конструкция и экстерьер кирпичного мангала зависят в основном от особенностей ландшафта участка. Отталкиваясь при строительстве от среднего роста человека, решетку и рабочую поверхность обустраивают на высоте 9-10 кирпича. Все дополнительные конструкции и приборы нужно делать съемными. Стандартное барбекю показано на чертеже – его размеры 1500 х 7500 мм, подробная порядовка позволяет начать строительство сразу после заготовки стройматериалов. Если этот чертеж слишком большой или маленький, масштаб можно изменить с сохранением пропорций.

Для возведения кирпичного мангала нужно заготовить шамотный и облицовочный кирпич, а также сыпучие материалы для двух видов раствора: глиняный раствор для камеры сгорания, и цементно-песчаный раствор для боковых и задней стенок. Также потребуются:

Для строительства фундамента – щебень, песок, цемент, арматура, материал для опалубки;
Листовой металл для камеры горения и духовки;
Железные дверцы для топочной и зольной камеры, дверца дымохода (задвижка), чугунные колосники или колосниковая решетка, чугунная варочная плита;
Металлический уголок или стержни арматуры для строительства перекрытий свода, варочной поверхности и других горизонтальных перекрытий;
Многослойная фанера для арки, рубероид или толь;
Бетономешалка или большая емкость для замешивания раствора вручную;
Шлифмашинка и диски: для резки кирпича и металла;
Печной и резиновый (деревянный) молоток, кельма, мастерок, шпатели разных размеров, уровень и отвес;
Шанцевый инструмент, деревянная трамбовка, ведра для раствора, строительный шнур и колья для разметки фундамента.

Возведение фундамента начинается с рытья траншеи глубиной 0,4-0,5 м с обустройством на дне песчано-щебневой подушки, которую увлажняют и утрамбовывают. Монтируется деревянная съемная опалубка, в которую укладывается простейший арматурный каркас или сетка: правила изготовления каркаса такие же, как и при строительстве фундамента под дом.

Цементно-песчаный раствор готовится из сыпучих материалов в пропорциях: 1 часть цемента, три части песка, четыре части щебня или гравия и четыре части воды. После заливки раствора его нужно накрыть полиэтиленом или рубероидом, и оставить на неделю до набора прочности. Через 7 суток фундамент открывают, застилают поверхность слоем гидроизоляции (или промазывают горячим гудроном) по ширине ленты, и начинают укладку первого ряда кирпича.

Горячие зоны выкладываются из шамотного кирпича на глиняно-песчаном растворе, остальные ряды – обычным кирпичом и раствором. Весь кирпич перед укладкой необходимо замочить в воде на 24 часа.

Сначала выводится ниша для топлива со сдвигом последующего ряда относительно предыдущего на полкирпича. Высота печи – 28 кирпичей, выше идет дымоход. Согласно приведенной порядовке кладка проходит быстро и без задержек, так как схема для каждого ряда полностью рабочая. Чтобы печь дала минимальную усадку, через каждые 6-8 рядов делается 48-часовый перерыв.

С первого по восьмой ряд выстраивается топливное отделение, в котором также можно хранить кухонную утварь.

Перекрытия для сводов ниш выстраиваются после восьмого ряда. После девятого ряда встраиваются стальные перемычки.

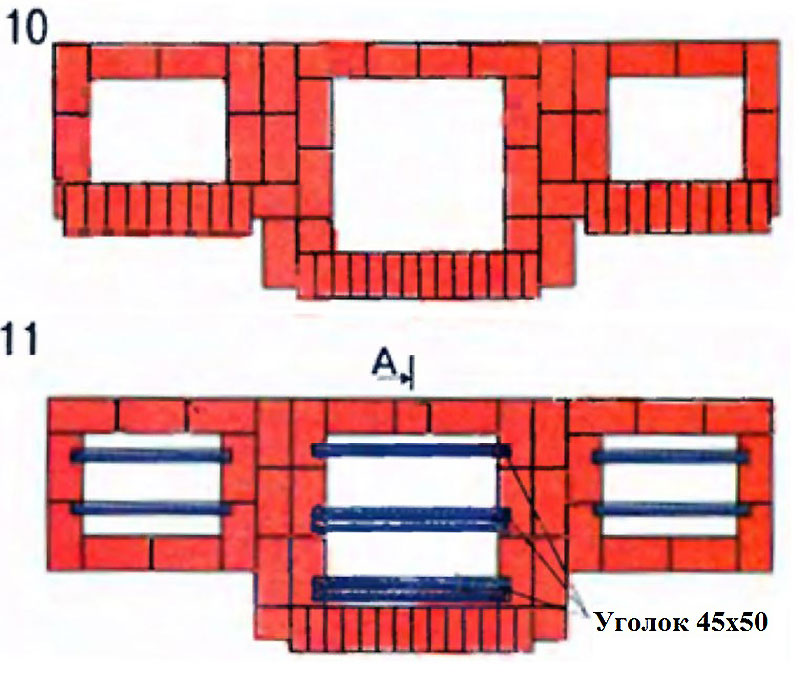

Выкладыванием двух последующих рядов (10 и 11) формируется перекрытие и постамент, встраиваются железные уголки или швеллера для монтажа столешницы.
Топка

Для обустройства полукруглого свода используют фанерный шаблон.

Последующие ряды необходимо сужать – с 15 по 24 ряд, чтобы завершить объем топочной камеры. Двадцать четвертый ряд выпускают на ¼, чтобы отделить границу топки от дымохода. Эта же деталь служит декором, как и выпуск на 12 ряду.

Место на участке имеет большое значение – дымящийся мангал не должен мешать ни жильцам, ни соседям, барбекю должно быть защищено хотя бы деревьями от ветра, солнца и дождя, поэтому от места зависит и выбор стройматериалов, и, соответственно, строительных инструментов. Вот несложные правила:

Между домом и мангалом должно быть оптимально минимальное расстояние, так как во время приготовления пищи придется много ходить;
Вокруг барбекю не должно быть высокой растительности;
Дым от печи должен уходить от дома, а не идти на дом;
Экстерьер барбекю желательно подбирать в соответствии с дизайном жилья и участка;
На маленьком участке рекомендуется строить небольшую печь, и наоборот;
Громоздкий кирпичный мангал с несколькими рабочими зонами устанавливается на бетонный фундамент.

И действительно, почему бы и нет? Для того чтобы начать самостоятельное строительство кирпичного мангала или барбекю на дачном участке, необходимо выбрать «правильное» место. Оно должно располагаться так, чтобы ветер не мешал повару творить вкуснейшие закуски и не разгонял дым на соседние территории. А затем, нужно позаботиться о надёжном основании для будущей постройки, которое создаст прочный фундамент. Как это сделать, и зачем вообще нужен фундамент для , построенного своими руками, вам расскажет пошаговая инструкция, которую вы можете найти на нашем сайте.

Для чего нужно заливать фундамент?

Если вы хотите, чтобы будущий кирпичный мангал радовал вас не один год, вам просто необходимо позаботиться о его основании. В противном случае, вы зря потеряете время и деньги на использованный материал.
Каков должен быть размер фундамента - это напрямую зависит от задуманных габаритов строения. При необходимости, чтобы легче пошёл процесс возведения мангала из кирпича своими руками, вы можете посмотреть видео и фото инструкции на нашем сайте. Вполне вероятно, что они помогут вам быстро справиться с любой задачей.

Так вот, сначала нужно вырыть котлован. Потом, по краям ямы установить опалубку, залить туда бетон и заармировать плиту. Всю эту конструкцию необходимо оставить в покое недельки на две, пока она полностью не застынет.

Ну а после того, как фундамент абсолютно затвердеет, можно будет начинать строительство мангала из кирпича своими руками.

Как построить мангал из кирпича своими руками?

Если взять в целом, то для того чтобы собственноручно соорудить кирпичный мангал, вам не понадобятся никакие чертежи и схемы. Единственное для чего они пригодятся, так это для расчёта строительных материалов. А они представляют собой следующий перечень:

кирпич термостойкий (как основной элемент);
проволока для укрепления кирпичной кладки;
цемент;
песок;
арматурные стержни или сетка;
гашеная известь;
металлические уголки.

Для того чтобы сделать приблизительные подсчёты, нужно примерно разложить кирпичи в таком виде, в каком они должны будут находиться. Так вы сможете сориентироваться, где будут расположены швы, и какое количество половинок или даже четвертинок кирпича вам понадобится.

Так же, не забудьте про то, что кирпич — материал гигроскопичный. Поэтому, лучше всего положить под него два слоя рубероида или какую-нибудь другую гидроизоляцию.

Ну а когда все материалы будут подготовлены, можно начинать собственноручное возведение кирпичного мангала на даче.

Подготовьте кладочный раствор. Для этого вам понадобиться смешать одну часть цемента с тремя частями песка и одной четвертью гашеной извести. В итоге, у вас должна получиться сметанообразная густая смесь, на которую вы и будете выкладывать заранее подготовленный кирпич.

Согласно технологии, все ряды укладываются в шахматном порядке, ориентиром чего является первый ряд кладки. Кирпич нужно выкладывать с угла, постепенно заполняя боковые стены.

А начиная со второго ряда желательно использовать глино-шамотную смесь, которая не позволит рассыпаться мангалу от высоких температур.

Устройство жаровни

В качестве основания под жаровню между противоположными стенками устанавливаются арматурные стержни, на которые укладывается основание топки (например, поддон из металла).

Если вы собрались построить барбекю на даче или во дворе частного дома, то изложенная тут инструкция будет идеальным решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы наглядно весь процесс кладки барбекю из кирпича от А до Я - мало.

Рассмотрим строительство барбекю из кирпича на конкретном примере (на практике). Технология была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Судя по отзывам и фотографиям результатов кладки барбекю-комплекса, мастерство этого человека вызывает уважение.

Кладка барбекю из кирпича

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см). Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру).

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Совет мастера: если применять глиняный раствор, то на ведро глиняно-песчаной смеси можно добавить 200-250 гр. цемента М400.

Для строительства используется огнеупорный шамотный кирпич. Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

для жаростойкой смеси «Геркулес» – 5-7 мм;
для печной смеси «Мартель» - 3-5 мм.

Резка кирпича:

Снятие фасок с кирпича (спиливание грани, делается для придания кирпичу декоративного эффекта) - используется плиткорез с алмазным диском 180 мм

Резка кирпича - выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут, печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снятия фаски (грани) кирпич только смачивается.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере используется шамотный кирпич разрезанный напополам

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по которому будет выкладываться свод из кирпича.

Материал подготовлен для сайта сайт

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см. Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема.

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Кирпичи прикладываются к кружалу и определяются точки соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится разметка и с помощью болгарки срезаются углы.

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Сборка выполняется от краев к середине. В конце вставляется замковый кирпич.

Разметка высоты кирпичей. На кружало выставляются кирпичи с клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по высоте.

Пример подгонки кирпича углового соединения (обрезка выполнена болгаркой)

Устройство перекрытия из уголка

Внешняя верстка (укладка контура)

Готовая столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема перевязки, это применимо только для пристенных барбекю, для отдельностоящих делается более сложная)

Установка поддона

На этом этапе делаются пропилы, которые будут служить направляющими для рамки. Рамка будет использоваться для укладки сетки или шампуров.

Строительство дымосборника

Строительство дымохода для барбекю

Заключение

Естественно, выше показана работа профессионального печника, тем не менее, при желании можно достичь аналогичного результат. Надеемся, это руководство поможет вам построить барбекю из кирпича, не прибегая к наемному труду.

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
плита традиционно располагается на 10 см ниже уровня гриля;
следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

шамотный и облицовочный кирпич;
глиняный и обычный раствор;
пруток из металла d-30 мм;
лист из стали 5 мм;
дверцы для топки и поддувала;
колосниковая решетка.

А для обустройства основания:

строительная смесь;
арматурные прутья;
доски для сооружения опалубки;
щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и , чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

равномерная обработка пищи;
возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал :

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

барбекю-камин;
барбекю-гриль;
многофункциональное сооружение;
барбекю с одни очагом;
барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс . Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.
