Провести проводку в дом из гаража. Как провести свет в гараж: проводка и подключение

29.10.2019

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

Розетки . Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
Электрощиток . Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.

Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями : гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал . Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав , так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5 . Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5 . Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

уровень и краску с кистью для нанесения разметки будущей электропроводки;
молоток и монтажное зубило;
отвертка-индикатор;
бокорезы;

монтажный нож;
плоскогубцы с пластиковыми рукоятками;
дрель со сменными сверлами;
крепежные элементы;
изоленту;
резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

место вводной линии кабеля, подходящего к гаражу;
вводный распределительный щит;
розетки;
выключатели;
приборы освещения;
кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
прибор учета электроэнергии – является неотъемлемой частью электрической сети;
устройство защитного отключения – повышает электробезопасность человека;
реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

Любые работы с электричеством проводятся только при полном отсутствии напряжения.
Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.

Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
Все соединения проводов необходимо производить в распределительной коробке.

После этого нужно установить светильники и розетки.
Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

размещение проводки по стенам производится в открытом виде ;
размещение проводки в специальных пвх-трубах;
комбинированное размещение проводки.

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

кусачки, острый нож;
дрель или перфоратор;
крестовая отвертка;
розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гараже – вполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Монтаж электропроводки в гараже своими руками хотят сделать довольно много людей. Но как правильно провести проводку в гараже, знают не многие.

Ведь здесь есть несколько вариантов. И при выборе каждого из них существует определенный перечень параметров, который надо выдержать.

Повлияет и конструкция коробки помещения, и материалы изготовления. Как сделать электропроводку в гараже правильно — мы и расскажем сегодня.

Посмотрев видео и изучив фото, все можно будет сделать своими руками, ведь тогда и цена работы будет значительно ниже.

Способы разводки электропроводки в гараже

Монтаж электропроводки своими руками в гараже может делаться в нескольких вариантах. Ее можно смонтировать непосредственно на стены открытым способом.

Это самый простой способ и «быстрый», но имеет ряд недостатков:

Таким способом нельзя разводить проводку по сгораемым конструкциям, таким как дерево, фанера, ДСП и др.;
Данный вариант имеет неприятный внешний вид;
Такая проводка не имеет защиты от механических повреждений.

Чтобы избавится от таких недостатков, проводка в гараже своими руками может делаться с применением различных коробов:

ПВХ – короба . При применении таких коробов электропроводка имеет эстетичный вид, не требует серьезных материальных затрат;
Специальные короба шириной 100 мм . Такие короба позволяют выполнять любые конфигурации электропроводок, тем более, что в них предусмотрены места для крепления осветительной арматуры. Но такой вариант еще более затратный в финансовом плане и для гаража неприемлем;
Комбинированный вариант . Один из перспективных вариантов, который можно предложить для разводки электропроводки в гараже. Суть такого способа заключается в том, что используются накладные розетки, выключатели, а подвод к ним проводов осуществляется в тонких коробах шириной 15-20 мм;
Как вариант, можно предложить для разводки электропроводки ПВХ трубы , которые закрепляются при помощи специальных клипс. По финансовым затратам он такой же, как и предыдущий, а может быть и дороже. Все зависит от цен на ПВХ трубы. Такая разводка имеет отличный внешний вид.

Для монтажа электропроводки по сгораемым конструкциям можно использовать такие варианты:

Разводка на металлической полосе. В таком случае, на расстоянии около 2-х см от поверхности металлическая полоса закрепляется к поверхности. Электрические провода и осветительная арматура крепятся непосредственно к полосе;
В металлическом коробе . Такая разводка будет надежно защищена от механических повреждений, а делать ее можно на любой высоте. Для быстроты монтажа короб должен быть снабжен съемной крышкой, которая также позволит в случае чего быстро заменить электропроводку.

Внимание: При монтаже электропроводки в металлических коробах или трубах следует руководствоваться Правилами Устройства Электросетей и заземлить все металлические элементы. Возможно, что в таком случае придется смонтировать заземляющий контур.

Решая, как провести в гараже проводку, надо рассматривать все варианты. Здесь единого рецепта нет. Во многом это определит материал постройки.

Все эти способы хороши, но существует самый простой, дешевый и практичный способ – это монтаж скрытой проводки, которая монтируется перед оштукатуриванием стен гаража (см. ).

Скрытая проводка

Следует заметить, что сейчас деревянного гаража днем с огнем не отыщешь. Гаражи строят из негорючих материалов, таких как: кирпич (см. ), гипсоблок, бетонные блоки. Скрытая проводка, по сравнению с открытой, имеет ряд преимуществ:

Нет необходимости делать дополнительные затраты на приобретение коробов, труб, металлических полос, а потом еще тратить время и средства на их установку;
Пожаробезопасна, так как нет поблизости горючих материалов;
такая проводка имеет полную механическую защиту, так как находится под слоем штукатурки. Обычно для оштукатуривания стен гаража применяется цементный раствор, а он достаточно крепкий;
Проводка имеет современный эстетический вид. При таком способе разводки видны только , осветительные приборы, розетки и выключатели;
Быстрота монтажа. Выполненная разводка не требует особых условий монтажа, так как в конечном итоге она будет закрыта штукатуркой.

Технология разводки электропроводки

Выполнение работы поэтапно

Сделать электропроводку в гараже своими руками можно в следующем порядке:

Сначала нужно нарисовать полную и определиться с количеством розеток и осветительных приборов. Желательно предусмотреть место для понижающего трансформатора, который будет обеспечивать переноску понижающего напряжения.
Переноска с пониженным напряжением (36 вольт) необходима для работы в яме. На этапе проектирования следует произвести разделение линий электропитания для розеток и для освещения. В свою очередь освещение гаража также стоит разделить на несколько линий. Например, разделить освещение левой и правой стороны гаража, центральное освещение и освещение смотровой ямы. Таким образом, это даст возможность оградить себя от непредвиденных ситуаций и всегда быть с электричеством.
Электропроводка в гараже начинается с места установки распределительного щитка. К этому месту подводится и питающая линия, подведенная к гаражу воздушным путем или посредством кабеля в земле.
Электропровода разводятся к местам установки электроосветительных приборов, розеток и выключателей непосредственно по стенам гаража, прикрепляя их любым не ржавеющим материалом. Очень часто для этой цели используются пластиковые бутылки, нарезанные на полоски шириной 10-15 мм.
На местах крепления сверлятся не большие отверстия (диаметром 6 мм) и забиваются в них деревянные пробки.
Затем с помощью молотка и гвоздей прикрепляются полоски из пластиковых бутылок, с предварительно помещенными в них электрическими проводами.

Внимание: Если предполагается установка накладной фурнитуры, то на этом этапе с электропроводкой заканчивают и занимаются оштукатуриванием стен гаража.

После высыхания штукатурки завершают процесс монтажа электропроводки установкой розеток, выключателей, осветительных приборов и электрощитка, с установкой автоматических выключателей и осуществлением всех необходимых подключений.
Внутренняя проводка гаража делается вместе с установкой розеток и выключателей. На местах их монтажа должны быть установлены подрозетники для скрытой проводки. Их можно установить и потом, но есть вероятность повредить провода и штукатурку.

Электропроводка своими руками в гараже — вопрос не так сложный, как требующий внимания. Здесь пригодятся и советы профессионалов.

Внимание: Основной совет заключается в том, чтобы при разводке делалось как можно меньше скруток.

Решить эту проблему можно, отказавшись от распредкоробок, а все соединения делать непосредственно в электрощитке. Вариант несколько затратный – на его осуществление идет больше провода, но он оправдывает себя своей надежностью.
На стадии проектирования следует предусмотреть отдельно розетку (или розетки) для подключения более мощного электрооборудования. Некоторые владельцы гаражей такие розетки, выводя на улицу, оснащают их соответствующими выключателями. Это позволит подключить сварочный трансформатор, циркулярную пилу, не нагружая всю остальную электропроводку. Естественно, что электропроводка, подведенная к такой розетке, должна быть рассчитана на соответствующую нагрузку.
Для экономии следует использовать провода различного сечения. Например, для освещения пойдет провод сечением 1,5 мм², а для розеток – стоит взять 2,5 мм², и то не для всех.

Внимание: Очень важно определиться с расположением верстака и возле него установить необходимое количество розеток, и подвести соответствующий провод.

Зачастую бывает, что розетки установлены не расчетливо и используется в основном одна, а остальные «гуляют». А ведь к ним подведено электричество и для их установки затрачена уйма времени.
Помните, что подавать напряжение следует только после проверки правильности монтажа. Для этого необходимо воспользоваться специальным прибором для измерения сопротивления. При коротких замыканиях при монтаже прибор будет показывать сопротивление близкое к 0, и при его отсутствии будет стремиться к бесконечности.

Сделать проводку в гараже своими руками не так и сложно, но не забывайте и о технике безопасности. Предусмотрите обязательно заземление. Ведь с электричеством шутки плохи.

Провести электропроводку в гараж собственными руками не очень сложно. Нужно лишь детально разобраться в нюансах выполнения такой работы и произвести все требуемые манипуляции в соответствии с инструкцией.

Прежде чем приступать к работе, ознакомьтесь с основными требованиями, предъявляемыми к гаражной электропроводке.

Обычно гараж не посещает практически никто помимо его владельца. Поэтому проводка, в первую очередь, должна быть безопасной, надежной и функциональной. Эстетическая же составляющая в большинстве случаев отходит на задний план.

В соответствии с техникой безопасности электропроводка должна быть скрытой. Кабели прокладываются в стенах. Это, как уже отмечалось, повышает безопасность эксплуатации проводки и строения в целом и дополнительно защищает элементы электропроводки от разного рода повреждений.

Если ваш гараж построен из металла, проложить скрытую проводку внутри стен не получится. Для таких случаев разработаны специальные приспособления типа гофрированных труб, металлорукавов и прочих коробов, дающих возможность надежно спрятать провода.

Внешняя электропроводка

В целях дополнительного увеличения безопасности работы с разнообразными электрическими приборами, на входе в распределительный щиток настоятельно рекомендуется поместить отдельный заземляющий прибор. Простейшее заземление изготавливается из металлических стержней диаметром порядка 16 мм, вертикально зафиксированных в земле и соединенных по верхушкам полосой из стали. Подобное устройство должно иметь сопротивление, не превышающее показатель в 4 Ом.

В подавляющем большинстве гаражей присутствует сырость. Это обстоятельство вынуждает относить гаражи к категории строений с повышенным уровнем опасности. Ввиду этого выключатели, электророзетки и все светильники должны соответствовать классу защиты на уровне IP44 и выше.

Если вы планируете оборудовать в своем гараже полноценную мастерскую, предварительно позаботьтесь об обустройстве трехфазного электрического ввода. Для организации такой системы вам понадобится медный электрокабель с сечением порядка 10 мм2 и щиток минимум на 18-20 модулей.

Помните: перед монтажом трехфазной системы нужно обратиться в энергетическую службу и получить там соответствующие разрешения на установку и эксплуатацию объекта.

Схема электропроводки

Чтобы монтаж электропроводки в частном гараже был выполнен максимально быстро и в полном соответствии всем требованиям, предварительно подготовьте простую схему с указанием мест расположения всех кабелей, выключателей, электророзеток и прочих сопутствующих элементов.

В процессе составления схемы придерживайтесь следующих правил:

на плане должны быть максимально точно отмечены места размещения всех светильников, розеток, защитных коробок, различных выключателей;
соединения элементов обозначайте только перпендикулярными и прямыми сплошными линиями. Соединение начинайте прокладывать от щитка;
отметьте в плане метод подсоединения каждого используемого элемента. Так, лампы и выключатели подключаются исключительно последовательно. Розетки же можно размещать только до выключателей;
минимально допустимое расстояние между потолком и проводами – 10 см, между полом и электророзетками – 50 см;
общий выключатель устанавливается справа от гаражных ворот на расстоянии 1,5 м от пола.

Перенесите готовую схему на стены вашего гаража. Для создания ровных линий можете использовать длинную веревку. Достаточно окунуть ее в любой краситель и приложить к нужному участку стены. Либо же используйте другие удобные вам методы разметки.

Что нужно для работы?

Подготовьте все, что только может вам понадобиться в процессе монтажа гаражной электрической проводки, а именно:

плоскогубцы;
набор отверток;
молоток;
зубило;
бокорезы;
электродрель;
изоленту;
перфоратор (нужен при работе в гараже из бетонных блоков);
крепежные элементы (шурупы, саморезы);
отвертку-индикатор.

Рукоятки всех ручных приборов в обязательном порядке обматываются несколькими слоями изоленты.

Отдельного внимания заслуживает выбор электрического кабеля – главной составляющей рассматриваемой работы. Лучшими характеристиками отличаются медные кабели. Если нагрузка на проводку будет сравнительно небольшой, можете заменить медь алюминием.

Дополнительно купите светильники, розетки, всевозможные выключатели, трансформаторы, защитные короба, гофрированные конструкции, переходники в требуемом количестве.

Этапы электрификации гаража

Обустройство гаражной электропроводки проводится в 2 стадии. Сначала прокладывается внешняя проводка, традиционно идущая от линии электропередач к месту ввода в здание. После нее обустраивается внутренняя электропроводка.

С монтажом внутренней проводки способен справиться даже неподготовленный человек. Обустройство наружной проводки лучше поручить квалифицированному мастеру, т.к. это довольно опасно. В любом случае, решение, как и любая ответственность, за вами.

Перед началом работ по электрификации гаража согласуйте все мероприятия с местной энергетической службой.

Наружная часть электропроводки

Наружную электропроводку можно прокладывать по воздуху и под землей. При выборе оптимального метода решающим фактором является взаиморасположение гаража с другими объектами. Самым популярным вариантом является прокладка проводов по воздуху.

Если гараж удален от ЛЭП больше чем на 250 см, между линией и гаражом нужно установить дополнительные опорные столбы. Количество таких столбов подбирается индивидуально с расчетом на то, чтобы провод проходил на высоте:

от 275 см над землей возле гаража;
от 375 см над дорожками для пешеходов;
от 600 см над дорогой.

Подготовьте в гараже отверстия для ввода кабелей. В соответствии с вышеприведенными правилами, электрические кабели вводится в гараж на расстоянии не меньше 275 см от земли. Также вам нужно предварительно закрепить с наружной стороны строения при помощи крючков специальные изоляторы, чтобы провода в результате проходили с шагом не менее 20 см друг от друга.

Отверстия сверлите с небольшим наклоном наружу. Благодаря этому будет исключен риск попадания воды в отверстия.

Предварительно заизолируйте провода при помощи труб из резины либо пластика. В дальнейшем все щели в месте входа проводов заделайте алебастром либо цементным раствором.

У владельцев низких гаражей возникает резонный вопрос: как быть, если высота строения составляет менее 275 см? В такой ситуации придется установить приспособление под названием трубостойка. Это высокая стальная труба с загнутым под 180 градусов верхним краем. На верхнем конце установлены приемные изоляторы. С помощью трубостойки провода можно будет завести в гараж даже через кровлю. Труба фиксируется к стропилам кровельной системы гаража.

Подземная линия

В случае с этим вариантом электрификации гаража, провода прокладываются под землей в защитной коробке из стали. Ввод проводов в строение осуществляется через предварительно обустроенное отверстие в бетонном основании. В месте прохождения провода через гаражный фундамент должна быть установлена защитная трубка. Каждый провод должен входить через отдельное отверстие.

После прокладки проводов до строения, вне зависимости от выбранной технологии, кабели подводятся к вводному ящику с предохранительными устройствами и электросчетчиком. После можно переходить к работам по внутреннему проведению проводки.

Внутренняя электропроводка

Электропроводку внутри гаража можно прокладывать скрыто и открыто.

В гаражах, построенных с применением древесины и металла, осуществить скрытое размещение электропроводки крайне трудно. Поэтому в строениях подобного плана проводку прокладывают открыто.

Провода размещаются в защитных коробах из пластмассы или металла либо же укладываются в плинтусах.

Для открытой гаражной проводки лучше всего использовать плоские кабели, к примеру, марки ППВ. Также подходят защищенные небронированные электрические провода.

Для крепления кабелей к стенам используйте жестяные скобы. Также подходят дюбели и гвозди. Шаг размещения крепежей не должен превышать 40 см. Разводка выполняется строго горизонтально, на расстоянии в 200 мм от поверхности перекрытия (потолка). Защитные короба крепятся с помощью шурупов или подходящего клеевого состава.

Скрытая проводка прекрасно подходит для бетонных (блочных) и кирпичных гаражей. Проводку удобнее прокладывать до оштукатуривания поверхностей. В таких условиях вам придется лишь контролировать правильность размещения оборудования, т.е. чтобы, к примеру, края распределительных коробок не были заметны после нанесения штукатурки.

В случае же если вы монтируете электропроводку после выполнения отделки, предварительно вырубите в стенах канавки глубиной порядка 0,5 см. В канавки вы уложите электропровода, закрепите их с помощью гвоздей, а затем тщательно заделаете все углубления.

Места сопряжения проводов соединяются пайкой, а затем дополнительно фиксируются с помощью изоленты.

Проложите все провода в соответствии с подготовленной на первых этапах схемой и приступайте к монтажу розеток, всевозможных выключателей, светильников и прочих приборов. При этом очень важно помнить основные положения техники безопасности.

С электричеством шутки плохи, поэтому любого рода работы по прокладке электрокабелей и подключению электроприборов должны проводиться в строгом соответствии с положениями техники безопасности.

Отнеситесь к выполнению работы по устройству электропроводке с максимальной ответственностью. Не торопитесь, обдумывайте каждое свое дальнейшее действие. От правильности выполнения монтажа зависит безопасность, надежность и долговечность электропроводки. Любые ошибки могут привести к непоправимым последствиям, помните это. В остальном же следуйте инструкции и проблем не возникнет.

Удачной работы!

Видео – Электропроводка в гараже своими руками

Наличие электрической проводки в гараже значительно облегчает жизнь автовладельца. При острой необходимости можно быстро зарядить аккумулятор или накачать спущенное колесо. А при серьёзных поломках наличие освещения позволит внимательно осмотреть транспортное средство из смотровой ямы. Мы подготовили для вас инструкцию со схемами, которая позволит осуществить монтаж своими руками.

Создание схемы электропроводки в гараже своими руками

Схема однофазной электропроводки для гаража

Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.

В гаражах, используемых для парковки и содержания не более двух автомобилей, прокладывается однофазное питание напряжением 220 В с частотой 50 Гц. Этого напряжения достаточно для работы освещения, силовой розеточной группы, питания электроинструмента, зарядного и пускозараядного оборудования.

Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.

Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок. Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.

Пример устройства внешней электропроводки в гараже

После этого на схеме обозначаются места расположения следующих устройств:

вводной распределительный щит;
устройство учёта, УЗО, автоматика;
розеточная группа;
выключатели и осветительные приборы;
силовой кабель и электропроводка.

При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.

На схеме для гаража без смотровой ямы изображено:

1 - вводной двухполюсный автомат, рассчитанный на 220 В;
2 - электрический счётчик;
3 - УЗО для розеточной группы и освещения;
4 - однополюсные автоматы на каждую розеточную группу;
5 и 6 - попарные розеточные группы;
7 - автомат общей осветительной сети;
8 - автомат местной осветительной сети для точечных осветительных приборов;
9 и 10 - выключатели для общего и местного освещения;
11 и 12 - осветительные приборы.

Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.

Схема проводки для помещения со смотровой ямой

Схема однофазной электропроводки гаража со смотровой ямой

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения - 42 вольта и менее.

Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:

1 - вводной электрический щит;
2 - вводной двухполюсный автомат на 220 В;
3 - электрический счётчик;
4 - понижающий трансформатор до 36–42 вольт;
5 - осветительные приборы смотровой ямы;
6 - УЗО;
7 и 8 - автоматы розеточной группы № 1 и 2:
9 и 10 - розеточные группы № 1 и 2;
11 и 12 - автомат освещения группы № 1 и 2;
13 и 14 - группа освещения № 1 и 2;
15 - выключатель или несколько выключателей для групп освещения.

Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель - ВВГ 3*1,5, а для розеточных групп - ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Необходимые инструменты для монтажа

Понижающий трансформатор для электросети с 220 до 36 вольт

Для монтажа электропроводки потребуется следующий инструмент:

плоскогубцы и бокорезы;
крестовая и шлицевая отвёртка;
молоток и зубило;
электродрель и перфоратор;
болгарка с диском по бетону;
изолента и индикаторная отвёртка.

Желательно, чтобы рукоятки ручного инструмента были сделаны из прорезиненых материалов. Если рукоять из пластика, то перед выполнением работ её нужно обернуть изолентой в несколько слоёв.

Проводка в гараже своими руками - пошаговая инструкция

Работы по монтажу проводки и освещения в гараже состоят из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

Индикаторная отвёртка для проверки питания на контактах

При работе с электричеством обязательно соблюдаются правила техники безопасности:

Подключение, протяжка, монтаж и другие работы выполняются при отключённом электричестве. В этом лучше убедиться самостоятельно - внимательно проверяйте каждый контакт при помощи индикаторной отвёртки. Для этого кончик отвёртки прикладывается к контактам и другим поверхностям, при этом указательный палец всегда находиться на контакте с торца рукояти.
При обесточивании распределительного щита на него вешается указательная табличка: «Не включать! Ведутся работы». Если нет возможности полностью обесточить щиток, то работы по подключению следует проводить только в резиновых перчатках, стоя на резиновом коврике.
Касаться двух контактов одновременно запрещается. При работе с трёхфазной проводкой следует быть предельно внимательным. Напряжением между проводниками в сети 380 В заметно выше, чем в стандартной 220 В. Также важно помнить, что воздействие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы неуверены, что сможете довести дело до конца при должной внимательности и концентрации, то не приступайте к монтажу проводки. Лучше вызвать профессионала, который выполнит работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

Протяжка силового кабеля «по воздуху»

Перед монтажом электропроводки следует подготовить кабель и стены под прокладку коммуникаций. Кабель нарезается с учётом запаса - 10 см на каждое соединение. Перед нарезкой поверхность стены внимательно обмеряется согласно маршруту, построенному на схеме.

маршрут кабеля должен идти строго горизонтально или вертикально. Поворот трассы происходит только под углом 90 o ;
проводка должна прокладываться на расстоянии 10–15 см от места сопряжения стен с потолком или полом;
выключатели монтируются на высоте не менее 1,5 м. Расстояние от дверного проёма не менее 10–15 см;
розетки врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка при помощи разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметка проверяется по уровню. Для этого применяется лазерный или пузырьковый уровень.

Если в гараже присутствуют посторонние габаритные предметы и ёмкости с горючими смесями, то перед прокладкой проводки их необходимо вынести на улицу.

Внешняя проводка

Протяжка силового кабеля «под землёй»

Сложность и объём работ по подводке силового кабеля к гаражу будет зависеть от того, на какой территории находится постройка. Если гараж располагается на придомовой территории, то достаточно вырыть котлован нужной длины и проложить бронированный кабель.

Для строения, возведённого на территории гаражного кооператива или являющегося отдельно стоящим зданием, потребуется подать заявление в организацию, которая обслуживает линию электропередач.

Далее, организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет вынесено решение и назначены требования, которые владелец должен соблюсти перед подключением электросети.

Согласно СНиП подводку силового кабеля можно выполнить двумя способами:

Под землёй - скрытый способ подключения строения, при котором используется бронированный кабель. Для его прокладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи засыпается и уплотняется песчаная подушка толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этоготруба засыпается 15 см слоем песка и окончательно замуровывается в земле.
По воздуху - открытый способ подключения здания к электросети. Для этого используется кабель с несущим тросом, который натягивается между опорным столбом и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения кабеля над проезжей частью не должна быть меньше 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы вправе контролировать ход и качество их выполнения. Особенно это касается глубины залегания кабеля - не менее 70 см и высоты натяжения при вводе в помещение - не более 2,75 м.

Внутренняя проводка в гараже

Штробление стен под прокладку электропроводки

Для ввода силового кабеля в гараж потребуется сделать отверстие в стене при помощи перфоратора. Диаметр отверстия - 20–30 мм. Кабель протягивается через гофрированную ПВХ трубу сечением 20–25 м и подводится к месту расположения электрического щитка.

Дальнейший монтаж электропроводки внутри гаража состоит из следующего:

По нанесённой разметке делаются пропилы на глубину 2,5–3 см при помощи болгарки с диском по бетону. После этого бетон аккуратно выдалбливается с помощью зубила и молотка до формирования кабель-канала нужной формы.

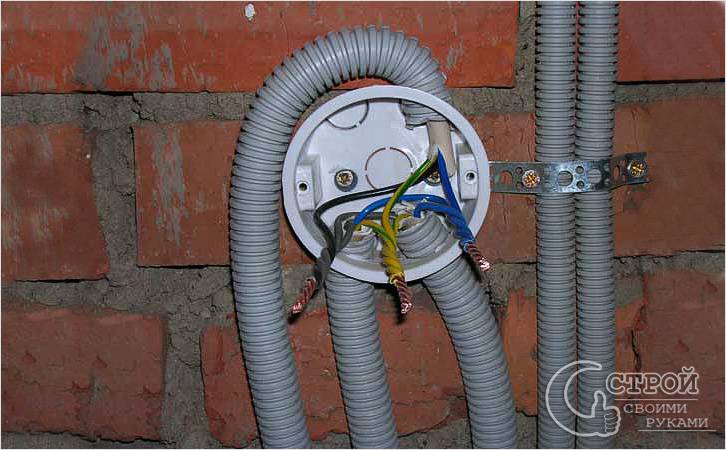

ПВХ гофра для защиты кабеля при прокладке коммуникаций
В заранее размеченном месте выполняется установка электрического щитка на необходимое количество модулей. Для однофазной сети, как правило, достаточно щитка на 9 модулей, а для трёхфазной - 12 модулей и более.
При установке щитка потребуется аккуратно снять упаковку и заводскую защитную плёнку. Для монтажа на стену необходимо открутить верхнюю часть корпуса и дверцу. Под ними будет располагаться дин-рейка для модулей и клеммы. Все элементы необходимо временно снять.
Под крепление щита в стене потребуется просверлить четыре отверстия и забить пластиковые пробкам. После задняя часть корпуса монтируется на стену при помощи саморезов, которые вкручиваются в монтажные отверстия.
электрический щиток для гаража с автоматоми, УЗО и счётчиком
Перед установкой модулей в щиток их лучше промаркировать. Для этого можно воспользоваться обычной бумагой и прозрачным скотчем. На кусочке бумаги 1×0,5 см пишется название модуля и приклеивается к изделию. Например, если монтируется несколько УЗО, то на первое устройство приклеивается: «УЗО розеточной группы №1».
После маркировки модули крепятся на дин-рейку в любом удобно порядке, но лучше начинать с УЗО и счётчика, а после располагать однополюсные автоматы. Далее, проводится подключение модулей при помощи перемычек из кабеля диаметров 2,5 мм. Для этого провод нарезается на кусочки нужной длины. Конец перемычек для подключения к автомату зачищается на 1 см, а для подсоединения к счётчику на 2 см.
При подключении модулей в однофазной сети используются перемычки белого и синего цвета. Белый провод - фаза, а синий - ноль. Верхние контакты предназначены для подключения фазных проводов от электросчётчика, а нижние для отходящих проводов на розетки и освещение.
Скобы из провода для подключения автомата и УЗО
После подключения «фазы» и «нуля» необходимо произвести подключение отходящего от счётчика, УЗО и автоматов «нулевого» провода. Для этого перемычка выводится на контактные клеммы «нулевой» шины. В завершении необходимо тщательно проверить зажимные винты.
Для подсоединения силового кабеля потребуется ввести защитную гофру с проводником в щиток через прокол в изделии. Кабель подключается к вводному автомату в верхней части устройства.
От автоматических выключателей протягивается провод в оплетке по кабель-каналам или ПВХ трубам, закрепленным на стене. При подводе линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.
Монтаж распределительного щита на стене и коробки под потолком
При открытом способе коробка монтируется на потолке или стене при помощи саморезов. При закрытом способе в стене высверливается углубление под коробку при помощи электродрели с корончатой насадкой. Далее, для подключения проводов используется схема с цветовой маркировкой, которая идёт в комплекте. От коробки протягивается линия до розеточной группы и производится её подключение.
Аналогичным способом выполняется протяжка линии для освещения и выключателей. Кабель протягивается до места расположение выключателя, где распаивается и отходит на осветительные приборы.

После протяжки и монтажа всех узлов электропроводки проверяется качество подсоединения приборов, изоляция и подключение освещения. Если все работы выполнены с учетом СНиПа, то можно произвести проверку, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

Освещение смотровой ямы в гараже лампами 36 вольт

Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.

От трансформатора протягивается линия закрытым способом - в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.

В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.

Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.

Видео: проводка в гараже своими руками

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты - это современный и энергоэффективный способ освещения помещений площадью до 30 м 2 . Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.5

Поделитесь с друзьями!
