Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется , молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

Активные;
Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

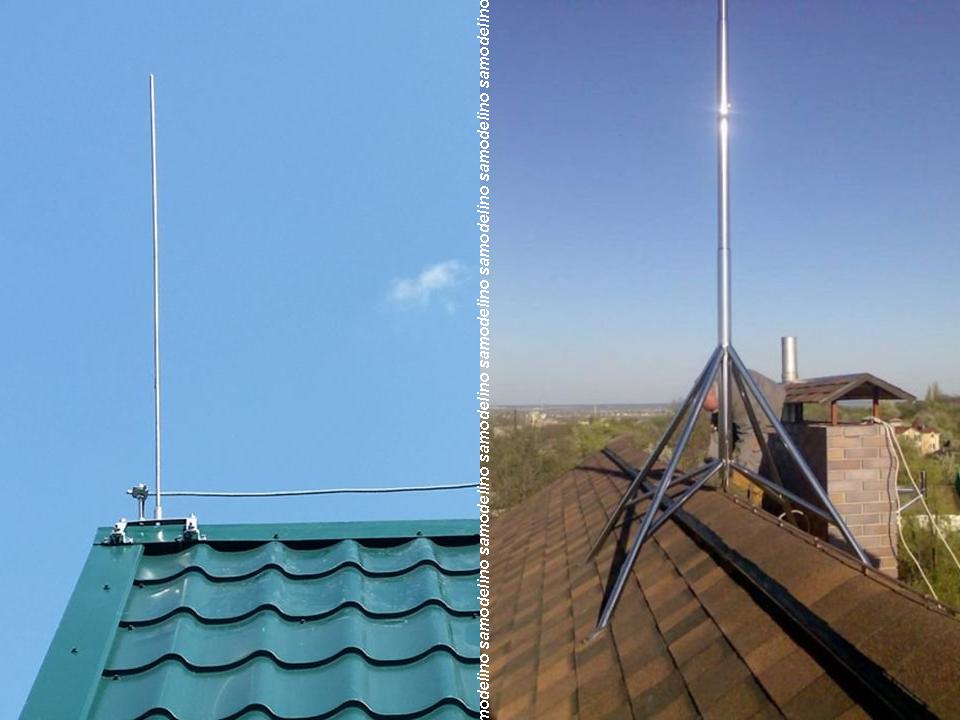

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

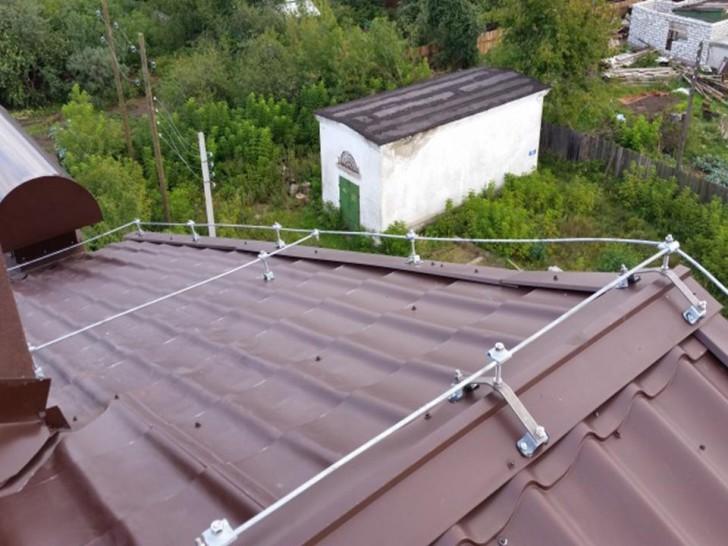

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

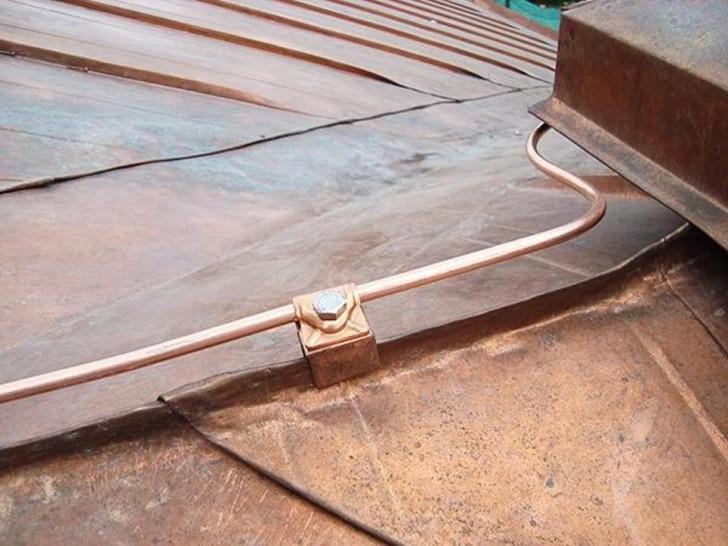

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.

Металлическая кровля наиболее опасна

Залог защиты от молнии – комплексный подход

Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.

Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:

стержневой;
тросовый;
сетчатый.

Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.

Устройство молниезащиты

Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.

Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.

Внутренняя молниезащита также важна

Из чего состоит молниеотвод

Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:

молниеприемник;
токоотвод;
заземлитель.

Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.

Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

Стержневой молниеприемник на крыше

Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.

Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.

Подготовка к самостоятельной установке громоотвода

Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха. Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки.

Схема отведения ударов молнии

Формула для точного расчета

Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.

Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.

Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.

h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого здания.
Эта формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.

Зона защиты громоотвода

Выбор материала для громоотвода

Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.

Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:

Минимальные размеры проводников при использовании разных материалов

Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.

Медь – самый надежный материал

Место установки громоотвода и заземлителя

Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке. Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.

Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли снижается.
Отдельно следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.

Опора должна быть надежно закреплена

Алгоритм установки молниеотвода

После того как все необходимые расчеты выполнены, место установки выбрано, а нужное количество подходящего материала закуплено, можно приступать к сооружению молниезащиты. Установка производится в несколько этапов. Основным монтажным работам предшествуют земляные. Подробную инструкцию о том, как сделать громоотвод в частном доме можно посмотреть в видео:

Видео:Громоотвод частного дома

Обязательные работы по заземлению

Несмотря на то что громоотвод располагается на высоких опорах, начинать его установку следует с земли. Первым делом нужно вырыть яму для заземления. До того как сделать громоотвод на даче или на приусадебном участке, определитесь с типом заземления.
Заземлитель замкнутой формы представляет собой три металлических стержня, сваренных треугольником при помощи металлической полосы. Для такого типа заземления придется вырыть яму соответствующей формы и глубины. Линейный тип заземления требует для установки наличия траншеи. Электроды заземления устанавливаются в одну линию и соединяются сваркой.

Для замкнутого заземлителя яма будет выглядеть так

Не стоит рыть яму глубиной равной длине электродов. Достаточно углубиться в грунт на 0,5-1 м. Стержни заземлителя все равно нужно будет забивать в землю. Проанализируйте в каком месте токоотвод будет встречаться с землей и соедините эту точку с местом залегания заземлителя глубокой траншеей.

Внутренняя система молниеотведения тоже должна быть заземлена. Щиток соединяется с заземлителем длинным проводом, который прокладывается под землей. Для этих целей нужно вырыть еще одну траншею, соединяющую будущий заземлитель с устройством защиты от перенапряжений.

Позаботьтесь о грунте. Чтобы ток легко уходил в землю, почва должна иметь высокий показатель электропроводности. Песчаные грунты не могут похвастаться таким свойством. Часто почву в районе заземления искусственно пропитывают раствором соли, чтобы поднять этот показатель.

Порядок основных работ

Конструкция заземления проста, но должна отвечать всем требованиям надежности и безопасности эксплуатации. В качестве заземлителя в домашних условиях используйте несколько длинных отрезков стального профиля: уголок, полоса, труба. Они соединяются между собой очень прочно – сваркой. Материал для заземлителя следует брать с большим запасом. Находясь под землей во влажной среде, металл легко поддается коррозии, ржавеет, разрушается и уменьшается в размерах.

Заземление частного дома

Установите опору для молниеотвода в выбранном месте. Она должна быть устойчивой и прочной, чтобы защита от молнии не упала и не сломалась от сильного ветра еще до того, как начнется гроза.

Подготовьте стержневой молниеприемник нужной длины, которую вы вычислили по формуле. Если у вас не нашлось одного длинного отрезка металлопроката, ничего страшного. Можно соединить сваркой несколько частей. Если в качестве громоотвода вы взяли полую трубу, заглушите ее край металлической пробкой и заварите. Установите молниеприемник на опору.

Молниеприемник нужно надежно закрепить

Провод подходящего диаметра и длины нужно очень надежно подсоединить к молниеприемнику. Вместо толстой проволоки можно использовать стальную полосу. Она тоже достаточно гибкая и не хуже справляется с отводом разряда по контуру заземления.

Токоотвод должен быть изолирован от металлических частей кровли

Проконтролируйте, чтобы контур заземления по всей длине не соприкасался с металлическими частями дома. Как известно, ток движется по пути наименьшего сопротивления. Неправильная организация молниезащиты может пустить разряд молнии в 200 000 А в другом направлении.

Медный токоотвод

Токоотвод должен привариваться к заземлителю не только в месте их соединения, но и по всей длине заземлителя, уходя в почву. Заземлитель забейте в землю, а яму и все траншеи – засыпьте.

Регулярный уход за молниеотводом

Молниеотвод – конструкция, выполненная из металла. А металл крайне плохо переносит агрессивное воздействие окружающей среды. Чтобы ваш громоотвод не покрылся ржавчиной и не потерял своих свойств, нужно регулярно проводить осмотр и проверку системы.

Изначально на этапе монтажа все болтовые соединения нужно заизолировать и защитить от коррозии специальным составом. Повторять эту процедуру следует ежегодно. Сварные соединения нужно покрыть краской для защиты.

Проверяйте систему по всей длине

Весной, до начала сезона грозовых дождей, желательно провести визуальный осмотр всего контура, проверить контакты, при необходимости, зачистить их от окиси. Плохой контакт в контуре громоотвода очень опасен и может вызвать размыкание системы или возгорание.

Подземную часть молниезащиты тоже следует контролировать. Делать это можно не ежегодно, но не реже одного раза в три года. Заземлитель и токоотвод откапываются и проверяются на предмет повреждений и коррозионных разрушений. Иногда ржавчина так «съедает» металл, что некоторые элементы заземлителя приходится менять.

Важно понимать, что лучше не установить защиту вообще, чем сделать это неграмотно. Когда речь заходит о таком высоком напряжении и силе тока, любая ошибка может стать фатальной. Если вы не уверены в своих силах и сомневаетесь, что сможете установить громоотвод в частном доме своими руками, лучше не рискуйте, а обратитесь за помощью к профессионалам.

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное - отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

стержневой молниеприемник;
в виде сетки;
тросовой молниеприемник;
покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева. Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть - сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути. При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Заземлитель представляет из себя несколько металлических стержней, забитых в грунт и соединенных между собой горизонтальной полосой при помощи сварки. Полоса выводится на поверхность земли и приваривается к токоотводу. Как правильно обустроить заземляющий контур, подробно рассказано в статье «Как сделать заземление 220в и 380в в частном доме своими руками - устройство и все размеры».

Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности. В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

Молниеотвод защищает строение от попадания разряда молнии

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Стоит позаботиться о защите дома от молний

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

Крыша, на которой будет установлена молниезащита

Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.

Как отогнуть усик

Как должна выглядеть деталь

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

Фиксация элементов

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

Затягивание гаек

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

Крепление проволоки в держателях

Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

Нанесение мастики или солидола

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

Кронштейны прикручены к кромке водосточного желоба

Способ прокладки токоотводов

Установленные на доме токоотводы присоединяется к заземлению.

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

Контрольный зажим токоотвода

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

Для чего заземляют молниеотводы

У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

стержневой молниеприемник;
в виде сетки;
тросовой молниеприемник;
покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде сетки удобен для большой крыши

Тросовый молниеприемник удобно разместить на коньке

Фальцевая кровля в качестве молниеприемника

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

Токоотвод на крыше, на стене и цоколе дома

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Так выглядит готовый к проверке контур заземления

Защитная зона громоотвода

Размер защищаемой зоны определяется высотой размещения молниеприемника

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

Монтируем молниезащиту своими руками

Размеры контура заземления в виде треугольника

Стандартный прибор для измерения сопротивления заземления

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Владельцы частных жилых домов постоянно задаются вопросом об обеспечении их недвижимости различными видами защиты, в том числе и от молнии. Необходимость возведения поглощающего устройства обычно продиктовано климатом в определенном регионе, и если в конкретной местности наблюдается высокий уровень осадков с грозами, тогда установка громоотвода считается целесообразной. Так как покупки и установка этого приспособления может быть весьма дорогостоящей, то лучше сделать это своими руками.

Выбор типа планируемой молниезащиты должен проходить не тогда, когда постройка частного жилого дома уже закончена, а на стадии разработки проекта. Это позволит сделать поглощающее устройство по всем правилам, а также сэкономить впоследствии время и финансовые ресурсы. Принцип работы громоотвода заключается в том, что попавший на приемник мощный электрический заряд направляется в землю для погашения, защищая сооружения от разрушений.

Если частный дом находится на открытом месте вдали от соседних сооружений, если он расположен на возвышенности или рядом есть даже небольшой водоем, то молниеотвод нужно делать обязательно. При этом само устройство должно быть надежным, с учетом всех факторов, которые могут повлиять на поглощение высокого электрического разряда. В данном случае можно сделать выбор в пользу вышки-громоотвода. Такой тип защиты от молний будет иметь наивысшую точку на достаточной высоте, и предотвратит удар молнии в сам дом. Такой тип устройства более затратный, но в его надежности можно не сомневаться.

Если дом будет располагаться возле высоких башен, зданий или возле линии электропередач, то это место в меньшей мере подвержено такому природному воздействию. В этом случае молниезащиту можно сделать на доме со специальным контуром и заземлением под домом. Оба типа сооружений можно сделать своими руками. Для этого нужно получить специальные познания о выполнении подобных видом работ, приобрести расходные материалы для возведения молниезащитного устройства, сделать схему его расположения и место заземления.

При выборе типа устройства для защиты здания от молнии следует учесть вид грунта, на котором стоит дом. Различные виды грунтов имеют разную проводимость электричества, а также уровень сопротивления. В зависимости от сопротивления почвы подбирается сечение металлического листа для заземления и размер заглубленного контура. Также тип молниезащиты будет зависеть от исходного состояния здания. Обычно молния попадает в наивысшую точку дома или ближайшее высокое дерево. Антенны, столбы, деревья служат экраном при ударе молнии. В таком случае в эту зону поражения могут попасть люди, автомобили или другие объекты.

Видео “Плюсы и минусы молниеотвода”

Как сделать самостоятельно

Полноценная система предохранения дома от высокого разряда состоит из внешней и внутренней защиты. Внутренняя нужна для предотвращения резкого скачка напряжения в электросети. Ограничитель перенапряжения может сработать даже в том случае, если молния ударила в нескольких километрах от дома. Внешняя защита обеспечит безопасность самого жилого здания и людей в нем. Для того чтобы сделать грозозащиту своими руками нужно знать, что эффективное приспособление должно состоять из обязательных элементов – молниеприемника, токоотвода, а также контур заземления. При необходимости можно использовать опору.

Молниеприемник. Эта часть является обычным металлическим стержнем. Его длина может быть от 25 см до 1,5 метров. Обычно он устанавливается на крыше, образуя самую высокую точку на доме и прилегающей территории. Также монтаж молниеприемника может быть сделан на дымовой трубе или на телевизионной антенне. Любая самая высокая точка здания подойдет для закрепления металлического стержня. Этот способ подходит для домов с металлической кровлей. В качестве материала подойдет полосовая сталь или 60 мм 2 при круглом сечении стержня. При монтаже молниеприемника своими руками следует знать, что он должен размещаться только в вертикальном положении.
Если же крыша выполнена из шифера или обожженной черепицы, то такой приемник можно сделать своими руками из металлического гибкого троса толщиной в 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.

Токоотвод. Эта часть молниезащитной конструкции может представлять собою толстую проволоку от 5 мм в диаметре. Для проволоки хорошо подойдет оцинкованная сталь, так как имеет хорошие характеристики. Токоотвод размещается в месте, куда молния может ударить с наибольшей вероятностью. Например, это может быть фронтон частного дома. Он не должен крепиться вплотную к стене, а находиться на расстоянии от 15 до 20 сантиметров. Особенно осторожным нужно быть, если кровля или другие части здания выполнены из легковоспламеняющихся материалов. Для крепления можно использовать гвозди, хомуты или скобы.

Заземление. Последний элемент молниезащиты необходим для того чтобы увести мощный электрический заряд в землю. Выбор материала должен быть сделан в пользу такого металла, который имеет хорошую проводимость электричества с низким значением сопротивления. Размещается заземление на расстоянии около 5 метров от стен дома или крыльца, не меньше. Не рекомендуется его устанавливать возле дорожек или других мест, где могут находиться люди. Это место можно оградить забором для большей безопасности (не менее 3 метров от заземлителя).

Затем нужно определить глубину, на которую будет помещено заземление. Это значение обычно более индивидуально, чем другие показатели. На это может влиять тип почвы, а также наличие в этом месте грунтовых вод. Подземные воды делают заземление более эффективным. В сухую почву заземление нужно делать на глубину от 2 до 4 метров. Можно сделать своими руками 2 стержня, соединить их широкой перемычкой, и закрепить заготовку при помощи сварки на токоотводе. Затем закапать заземлитель в землю.
Во влажный или торфяной грунт заземление можно сделать на глубине от 80 см.

Решение соорудить отдельно расположенную вышку для защиты здания от удара молнии обычно принимают в том случае, если для этого есть место на территории, и в окружении нет подобных приспособлений. Этот метод может быть более затратным, но не менее эффективным. Также он достаточно прост в понимании конструкции.

Выбираем место под молниеотвод

Специалисты рекомендуют возводить громоотвод на расстоянии нескольких метров от дома. Например, окраина земельного участка. В этом месте он не будет мешать, но не потеряет своего предназначения. Не стоит размещать такой вид молниезащиты на расстоянии более 100 метров. Подобную проблему можно решить скооперировавшись с владельцами соседних участков, так как громоотвод может обеспечить защиту от молнии одновременно нескольким домам, а то и десятку сразу.
Молниеотвод должен размещаться так, чтобы его наивысшая точка возвышалась над домами минимум на 2 метра. В данной ситуации существует прямо-пропорциональная зависимость – чем выше, тем лучше. Но чтобы не притягивать лишние заряды, не стоит делать ее слишком высокой.

Устанавливаем вышку

Материалом для монтажа вышки могут послужить металлические уголки, которые можно сварить между собой. Если вы делаете конструкцию своими руками, то ее внешний вид – индивидуальное решение. Самое главное, чтобы в сердцевине была пустота, куда будет помещен проводник для заземления.

К молниеприемнику привариваются хомуты для крепления медных и алюминиевых стержней. Затем они соединяются отдельным проводником, который впоследствии нужно будет соединить с контуром заземления. Затем выкапывается яма глубиною в 2-2,5 метра и вкапывается сама вышка. Если высота дома будет около 5 метров, то вышка со стержнем-приемником должна быть не ниже 7 метров.

Заземление

При монтаже вышки заземление делается несколько другим способом. На земле можно начертить условный равносторонний треугольник (сторона 1,2-1,5 м). На месте углов треугольника в землю должны входить вертикальные заземлители, нижний конец должен входить в землю на 2,5 метра и глубже, а верхний на полметра от поверхности земли. Заземлители могут быть из арматуры или медных стержней с ровной поверхностью (что очень дорого). Вертикальные элементы заземления соединяются между собой горизонтальными под землей. В центре этого треугольника устанавливается сама вышка.

Последний этап установки молниеотвода в частном доме – соединение контура с заземлением. Этот момент очень важен. Для того чтобы сам проводник не окислялся, его нужно покрыть гофрой. Это позволит снизить проходимость заряда. Стержень-приемник можно регулярно зачищать своими руками тогда, когда будут заметны признаки окисления его поверхности.

Все мы знаем, что молния красива лишь на расстоянии, а для человека её удар может быть смертельным. Также удар молнии может вывести из строя технику или спровоцировать возгорание. В частный дом молния попадает не так часто, но если это случается, справиться с последствиями будет крайне сложно.

Сегодня мы расскажем о молниезащите частного дома и как устроен молниеотвод.

Особенности молниезащиты частного дома

По мере развития технологий и возникновения различного беспроводного оборудования увеличился риск удара молнией. В то же время современные научные разработки успешно борются с ней.

Когда на небе надвигаются грозовые тучи и его пронизывают молнии, предупредительный и умный человек не будет их бояться, потому что он заранее защитил своё жильё от их прямого попадания .

Итак, хороший хозяин обязательно проявит интерес к тому, как произвести молниезащиту частного дома. Можете не переживать, если ваш частный дом располагается рядом с башней, оснащённой молниеотводом или же линиями электропередач. А вот в зоне риска попадания молнии находятся строения, которые:

имеют одиночное расположение;
построены на возвышенности;
находятся рядом с водоёмом.

Молниеотвод следует планировать ещё на этапе строительства частного дома. Так, следует выполнить молниезащитный контур во время строительства. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они подлежат установке на них молниеотвода в непременном порядке.

Выбор нужного типа молниезащиты для частного дома зависит от ряда факторов:

Исходное состояние дома.
Условия расположения.
Климатические условия местности.
Тип грунта.

Обязательно учитывайте условия расположения вашего дома. Так, если молния попадает в дерево, антенну , столб рядом с домом, то они могут создать эффект экрана и здание тоже попадёт в зону поражения.

Помните, что разные типы грунта отличаются по своей токопроводимости и сопротивлению, которое следует учитывать при выборе сечения полосы и размера заглубления контура.

Если климат местности такой, что количество грозовых периодов в год превышает отметку в 40 раз, а дом находится у воды, то риск попадания молнии увеличивается в несколько раз.

Как устроен молниеотвод для частного дома

Принцип работы молниеотвода достаточно прост: дом защищается от попадания молнии благодаря тому, что разряд отводится в землю .

Однако эффективность молниеотвода возможна лишь при комплексном сооружении системы, которая состоит из двух защитных систем: внешней и внутренней .

Внутренняя защита должна предохранять оборудование от скачков напряжения во время грозы. И даже если разряд ударит в радиусе нескольких километров, ограничитель перенапряжения все равно нужен.

Если такой защиты у вас нет, то при приближении грозового фронта в пределах трёх километров заблаговременно отключите все электрические приборы .

А внешняя система защиты нужна с целью обеспечения безопасности дома и его обитателей при грозе. Простой молниеотвод состоит из следующих элементов:

Молниеприёмника.
Опоры.
Токоотвода.

Молниеприёмник представляет собой проводник из металла до полутора метров в длину, который берёт на себя разряд молнии. Устанавливать такую молниезащиту в загородном доме следует на самой высокой его точке:

крыша;
дымовая труба;
телеантенна.

Такая молниезащита подходит для установки на крыше из металла, а если крыша шиферная, то нужно натянуть металлический трос на опорах из дерева длиной до 2 метров и покрыть его изоляторами.

На крышах из черепицы нужно по коньку натянуть специальную молниезащитную сетку с токоотводами. Токоотводы нужны для соединения молниеотвода с заземлительным контуром. Они представляют собой проволоку из стали , которую следует проложить по стене дома и приварить к молниеприёмнику и контуру заземления.

Заземление молниезащиты включает в себя два связанных электрода, которые забиты в землю . По правилам заземление бытовых приборов и молниезащиты должно быть общим. Радиус действий молниеотвода зависит от его высоты.

Если молниеотвод сделать правильно и качественно, то он будет представлять собой наименьшее сопротивление, по которому разряд молнии будет перенаправлен от дома в землю.

Как сделать молниезащиту для частного дома своими руками

Итак, мы разобрались с тем, как устроена защита от молнии для дома, и как подобрать её в зависимости от типа крыши. Теперь мы расскажем о том, как сделать качественную молниезащиту для дома своими руками.

Молниезащитной сеткой послужит металлическая проволочная конструкция диаметром в шесть метров, которая сделана путём сварки. Её следует уложить на крышу и соединить с контуром заземления несколькими токоотводами.

Такая сетка подойдёт для неметаллических крыш с целью защиты одного здания, поскольку другие постройки располагаются уровнем ниже. Также сетку можно уложить на кровлю ещё на этапе строительства дома.

Защитную проволоку изготовить можно так:

Натяните трос на изоляторах между двумя опорами из металла или дерева.
Монтаж выполняется на высоте 0,25 м на коньке.
Диаметр проволоки должен быть не менее 6 мм.

Вокруг проволочной трубы нужно сделать петлю и присоединить её к молниеприёмнику посредством пайки или сварочным способом . Из этой же проволоки делается и токоотвод. В итоге мы получаем шалашеподобную защитную зону, которая подойдёт для крыш из любого материала, кроме металла.

Штыревой молниеприёмник - это штырь с такими параметрами:

форма сечения может быть круглой, прямоугольной или квадратной;
длина штыря как минимум 0,25 м;
площадь сечения 100 квадратных мм.

Именно штырь принимает на себя ключевой удар молнии, поэтому он должен быть способным выдерживать максимальные нагрузки динамического и температурного характера .

Материал для штыря подбирается такой, чтобы ему не было страшно окисление, это может быть оцинкованная сталь или медь , поэтому красить такой молниеприёмник нельзя. Диаметр сечения прута или трубы должен составлять минимум 12 мм. В полой трубе нужно заварить конец. Конструкцию следует устанавливать на конёк крыши на мачте необходимой длины.

Токоотвод направляет электрический разряд в землю. Его нужно присоединить к общей конструкции посредством пайки, сварки или крепления на болты. Площадь контакта должна быть не менее чем вдвое больше площади сечения деталей, которые соединены друг с другом.

Подобная защита подойдёт для крыш из металла, при этом помните, что сама крыша тоже подлежит заземлению.

Заземление для громоотвода

Заземлитель нужен для отвода тока молнии в землю, он обладает малой долей электрического сопротивления. Заземление следует укладывать подальше от крыльца дома и дорожек рядом с ним, желательно, на расстоянии порядка пяти метров.

Если грунт влажный, а грунтовые воды залегают менее чем на полтора метра, то нужно использовать горизонтальный заземлитель . Его можно своими руками изготовить следующим образом:

Вдоль дома выкопайте канаву на ширину лопаты примерно шесть метров в длину и глубиной порядка метра.
Забейте три водопроводные оцинкованные трубы диаметром в 20 м и длиной в 2 м на дно канавы через каждые три метра. На поверхности оставьте порядка 5 см.
Возьмите проволоку диаметром как минимум 8 мм и приварите к трубам. К средней трубе ещё нужно приварить токоотвод. Также к трубам можно приварить болты, чтобы соединить их медным кабелем.
Болты смажьте солидолом, а трубы закопайте.

Если же грунт сухой, а подземные воды достаточно глубоки, то сделайте вертикальный заземлитель :

возьмите два стержня по 2–3 м в длину;
вбейте их в землю на глубину порядка полуметра и на расстоянии трёх метров друг от друга;
соедините их перемычкой с сечением в 100 кв. м.

Подобное заземление можно применять с целью защиты электрических приборов и щитков. Помните, что при грозе находиться в радиусе четырёх метров от заземления крайне опасно, иначе есть риск попадания под шаговое напряжение.

Также молниезащиту можно поставить и на дереве, если оно выше дома вместе с антенной более чем вдвое и находится на расстоянии от жилища в 3–10 метров. В таком случае молниезащиту делают из проволоки диаметром порядка 5 мм, с односторонним спуском и одним заземлением в виде петли.

Если вы поставили молниезащиту от линейного типа молнии, что она при ударе шаровой молнии будет неэффективной. В таком случае, чтобы шаровая молния не попала в дом, плотно закройте все окна , двери, дымоходы, и проверьте, чтобы вентиляционные блоки были оснащены медной или стальной сетчатой проволокой с ячейками порядка 3 см и надёжным заземлением.

При установке и при уходе за молниезащитой помните о таких советах и рекомендациях:

Помните, для того чтобы молниезащита вашего частного загородного дома могла вам исправно служить долгие годы и охранять в пасмурную грозовую погоду, её нужно правильно устанавливать и регулярно ухаживать за ней.
