Подробная инструкция по строительству печки. Как правильно сделать печку из кирпича

Печка – это лучший способ обогрева здания площадью до 100 квадратных метров. Она дает живое тепло, которое нельзя сравнивать с современными чиллер-системами и воздушными пушками. За столетия эксплуатации каминопечей мастера выявили все недостатки конструкций и смогли их устранить. Самостоятельная кладка печи доступна каждому человеку, но необходимо знать массу нюансов и хитростей, чтобы печка или камин были действительно функциональными, а не просто занимали место в доме. Данная статья полностью посвящена теме о том, как построить печь своими руками. Кроме подробной инструкции вы найдете рекомендации и советы опытных печников для улучшения эффективности конструкции.

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Примечание: Отделка печи производится плиткой или кирпичом, но никак не обоями или пластиковыми панелями.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить. Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками.

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.


Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.


Нюансы строительства

Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.

  1. Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью. Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
  2. Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
  3. Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы не разрушалась топку нужно обогнуть листом базальта.
  4. Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
  5. Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
  6. Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
  7. Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
  8. Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
  9. Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
  10. Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
  11. Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.

Отбор печного материала

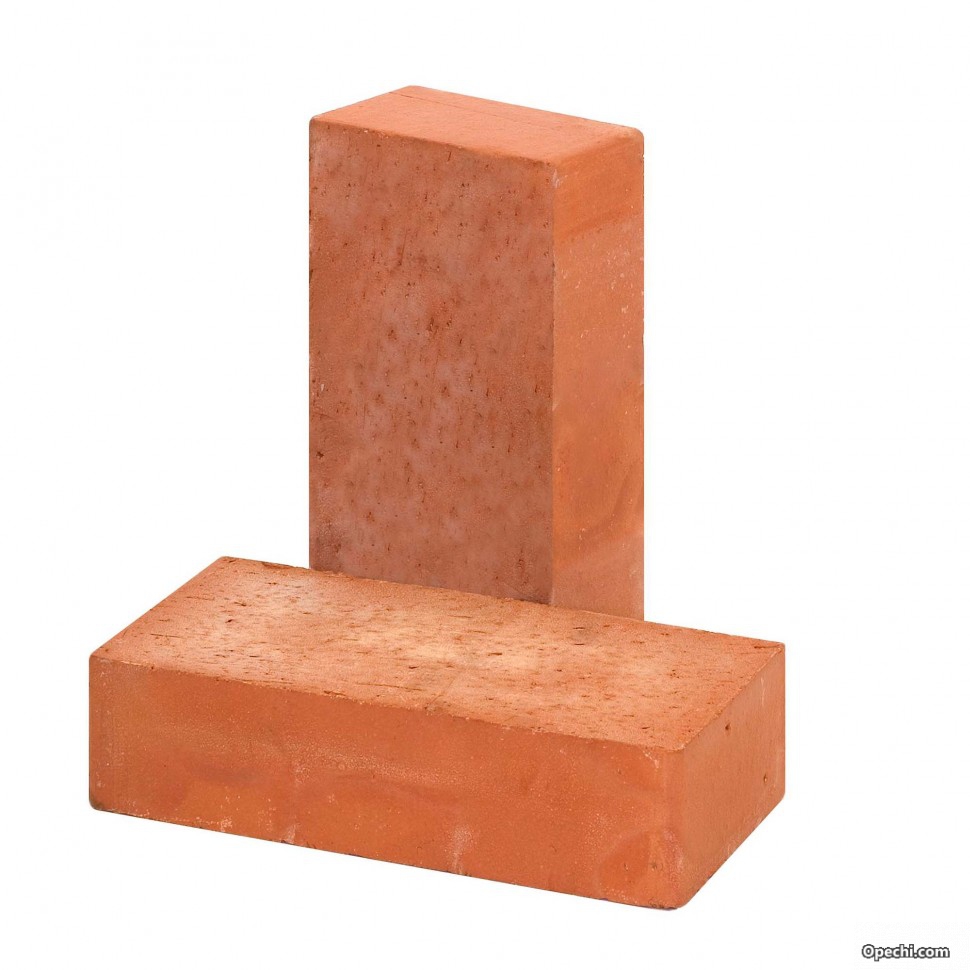

Выбираем кирпич

Примечание: Среди всего многообразия строительных материалов, чтобы построить печь своими руками нужно выбирать кирпич марок М250-500.


Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.



  • Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
  • Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из , что увеличивает ее срок службы.
  • Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
  • Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым. Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
  • Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
  • Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.


Минусы прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

  • Долго разогреваются.

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

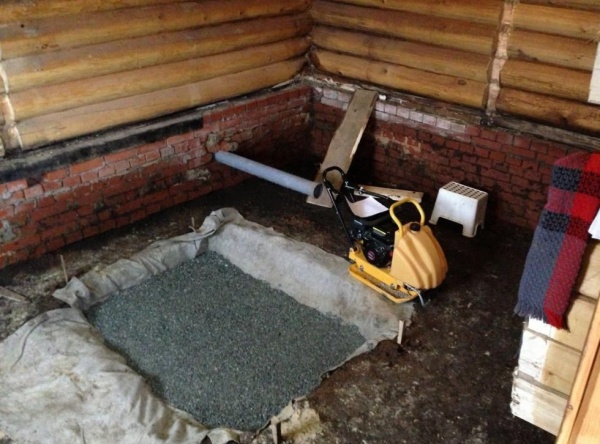

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:

  • Глина (для изготовления раствора для кладки).
  • Песок.
  • Кирпич. Красный огнеупорный. Шамотный.
  • Труба.
  • Гравий.
  • Дерево.
  • Цемент.
  • Рубероид.
  • Решетка колосника.
  • Уголковая сталь.
  • Кровельная сталь.
  • Проволока.
  • Гвозди.
  • Паровая задвижка.
  • Духовой шкаф.
  • Дверцы (для варочной камеры, поддувальная, топочная).
  • Чугунная плитка.

Инструменты:

  • Печной молоток.
  • Линейка.
  • Мастерок.
  • Кирка.
  • Угольник.
  • Отвес.
  • Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

  • Фундамент.
  • Корпус.
  • Дымовая труба.

Печь состоит из следующих уровней:

  1. Фундамент
  2. Бутовая кладка.
  3. Глубина закладки.
  4. Гидроизоляция.
  5. Массив печи.

Состав массива:

  • Шесток.
  • Подшесток.
  • Подпечье.
  • Душник.
  • Перекрышка.
  • Задвижка.
  • Полудверка.

Состав трубы:

  • Перекрытие.
  • Разделка.
  • Утеплитель.
  • Выдра.
  • Оголовок.
  • Металлический колпак.
  • Стояк трубы.
  • Металлический лист.
  • Шейка трубы.

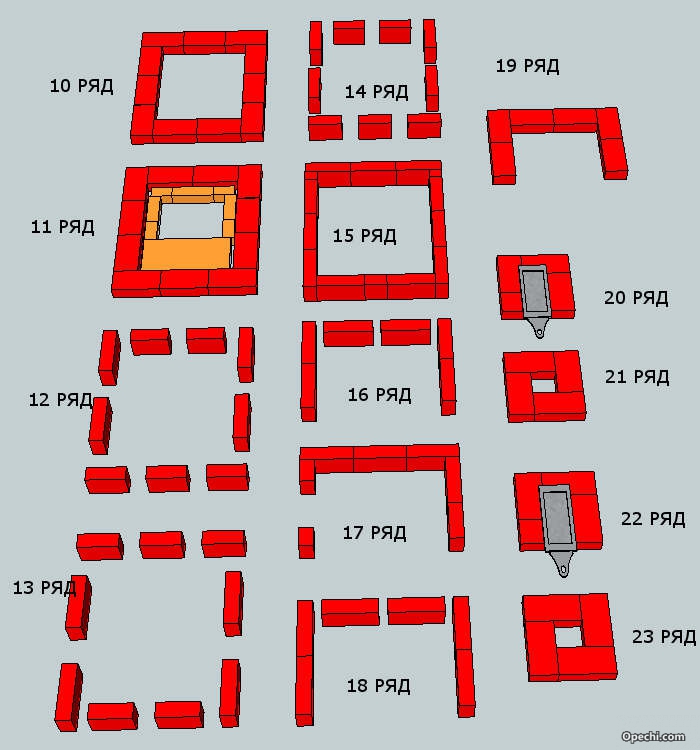

Порядовки - подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять на примере русской печи.
Ряд номер..

  1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
  2. Второй ряд представляет собой основы для стенок зоны опечья.
  3. Третий ряд – стенки опечья (3/4 кирпич).
  4. Четвертый ряд – опора подпечка.
  5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
  6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
  7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
  8. Стены оплечья состоят из кирпичей этого ряда.
  9. Стены печи и стены холодной печурки выкладываются в этом ряду.
  10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
  11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
  12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
  13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
  14. Стенки шестка и горнила.
  15. Стенки шестка и горнила.
  16. Стенки шестка и горнила.
  17. Сложить опоры для свода варочной камеры.
  18. Складывается из огнеупорного кирпича сводом.
  19. Стенки шестка.
  20. Стены шестка. Заполнить прощелины песком.
  21. Кладка горнила, начало самоварника.
  22. Конец перекрышки. Установка душника.
  23. Каналы самоварника и перетрубья.
  24. Те же каналы.
  25. Дополнительный канал для вьюшки.
  26. Те же каналы.
  27. Установка полудверки.
  28. Перевязка швов и те же каналы.
  29. Перевязка швов и те же каналы.
  30. Соединение трубы и душника.
  31. Установка задвижки.
  32. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

  1. Заложить фундамент.
  2. Положить первый ряд (по шнуру).
  3. Следующие ряды класть с помощью уровня.
  4. Осуществлять контроль за углами с помощью обвесов.
  5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
  6. Вывод трубы осуществляется в конце всех работ.

Как построить печь своими руками из кирпича видео:

  • Тщательно следуйте инструкции во время укладки.
  • Выбирайте чертеж, который вам по силам.
  • Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
  • При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
  • Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
  • Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

Сооружение сложных вариантов печных конструкций - кропотливый процесс, требующий огромного терпения, знаний, навыков и финансовых затрат. Поэтому, при наличии средств, рекомендуется воспользоваться помощью профессионалов. А желающие построить печь своими руками должны изучить советы специалистов по выбору грамотного проекта и качественного оборудования.

Выполнение точных расчетов и строгое соблюдение схемы кладки позволят получить надежный тепловой агрегат и при его дальнейшем использовании обеспечат защиту от воспламенения и отравления угарным газом. Следовательно, любая печь обязана соответствовать основным требованиям - не дымить, снабжать теплом и гарантировать пожарную безопасность. Новичкам для строительства лучше выбирать простую модель устройства, чтобы самостоятельно осуществить качественную кладку печи.

Строительные инструменты и оборудование

Для монтажных работ используются:

  • остроугольная и прямоугольная кувалды;
  • отвес;
  • скобы (причальные);
  • кельма комбинированная;
  • молоток;
  • трамбовки;
  • шпатель;
  • уровень, угольник и рулетка;
  • метр (складной);
  • шовные расшивки, разметки для проемов, шаблоны для каналов;
  • кирпич и глина (красные);
  • цемент;
  • песок;
  • колосник;
  • дверцы, плита (чугун) и задвижки;
  • алюминиевая и стальная фурнитура (уголки и полосы).

Порядок действий

1. Первый этап.

Чтобы убедиться в точности расчетов, вначале выполняют кладку по готовой схеме агрегата, но без применения смеси. Печь крепится на фундамент, соответствующий всем правилам технической безопасности. Для этого выкапывают котлован (глубина 1 м), куда засыпают песок (слой 11 см), а сверху загружают бетон. После чего, на затвердевшей поверхности, следуя инструкции, размещают четырехугольник из кирпичей, который будет служить основанием для печи. Используя уровень, проверяют горизонтальность кладки. Пару кирпичей смачивают водой, чтобы они легче скреплялись с раствором, помещают их на смесь и придавливают (слегка), а ее излишки удаляют шпателем и дальнейший процесс постройки продолжают по тому же принципу.

На первый уровень стелют рубероид (тройной слой), который осуществляет гидроизоляционную функцию. Перед тем, как выполнять 2-й ряд, прикрепляют специальными скобами поддувальную дверцу для печи, обернутую влажным асбестовым картоном. Третий уровень должен состоять из шамотного кирпича, здесь же над поддувалом помещают колосник. Кладка строительного материала на 4-м ярусе происходит на ребро. Внутри печи сооружается дымоход. На задней поверхности устройства кладка производится без смеси так, чтобы ее края немножко выдвигались из основного ряда, что облегчит очищение от мусора отверстия для прохода дыма.

Дверца для топки оборачивается асбестовым шнуром и закрепляется на 5-м ярусе кирпичами (временно) и проволокой. Материал на этом уровне кладки, как и в основной части печи, располагается плашмя (по контуру предшествующего слоя). Кромки шестого ряда устройства отесывают, заподлицо крепят колосник, а кирпичи помещают на ребро. Дымоход рекомендуется обтереть влажной тканью. Кирпич (на 7-м уровне) выкладывают плашмя, а на задней стенке печи пару штук крепят на ребро. Восьмым ярусом кладки накрывается топочная дверца.

2. Второй этап.

Далее работа над печью продолжается по готовой схеме до начала двенадцатого ряда. На этом ярусе на раствор монтируется (с незначительным смещением назад) плита из чугуна, а по периметру кладки проходит шнур из асбеста, который сверху накрывают уголками. Опору противням создают полоски из стали, вставляющиеся в стенки камеры для варки и укрепляющиеся с четырнадцатого ряда, через 2 последующих, до двадцатого. На этом ярусе размещаются: уголок, рамка и вытяжной канал из листового железа. Перед установкой печной трубы промежуток между ее обкладкой и потолком заполняют асбестом.

3. Третий этап.

После изготовления своими руками теплового агрегата проводится очистка дымохода, убираются временные кирпичи и начинаются малярные работы. Печная поверхность просушивается перед выполнением оштукатуривания и известковой побелки. В качестве покрытия применяют смесь из глины, асбеста, песка и цемента. Сначала, по инструкции, на внешнюю сторону кладки наносят жидкий слой состава, а после его высыхания - более плотный. Белят печь известковым раствором с солью. Олифа или масляные красители для покрытия кладки не подходят, так как при нагреве они выделяют вредные для здоровья пары.

1. При строительстве печи своими руками должны применяться прочные и правильно обожженные кирпичи, с ровной поверхностью и без различных повреждений, так как от их качества будет зависеть ее функционирование и продолжительность использования. Прочность этого материала определяют самостоятельно. Для этого при помощи молотка необходимо разбить один кирпич, если он распадается на крупные куски, значит - годен для использования в процессе кладки. В зоне, где разводится огонь, применяется огнеупорный вид, выдерживающий сильный нагрев.

2. Надежность печной конструкции зависит от оптимального соотношения песка и глины в растворе. Качественным считается состав с пластичной и густой консистенцией.

3. Толщина швов - от 3 до 5 мм.

4. Заранее подготовленные выемки в кирпичах, предназначенные для установки колосника, заслонок и дверок, обеспечивают последней более продолжительную работу. Глубина пазов должна соответствовать толщине литья.

5. Кирпичи на ярусах кладки располагают как можно плотнее друг к другу. Во время постройки печи порядок действий постоянно сверяют с готовой схемой устройства, что позволяет контролировать ее точное соблюдение.

6. Щель между кладкой и полом скрывают, устанавливая предтопочный лист из железа или плинтус. Для предохранения углов конструкции от возможных повреждений, к рамкам советуют прикреплять защитные приспособления (при помощи болтов).

7. Приступать к эксплуатации допустимо через 14 дней после завершения монтажных работ. Закаливание агрегата рекомендуется начинать со сжигания тоненьких щепок, чтобы предотвратить его растрескивание. После окончания процесса топки, следуя инструкции по эксплуатации, дымоход закрывают при помощи задвижек.

Стоимость материалов и оплата труда

Самостоятельная постройка печи обходится гораздо дешевле, по сравнению с услугами квалифицированного работника. Минимальная цена за труд мастера начинается с 25 000 рублей и оговаривается индивидуально при заключении договора. Оплата работы и стоимость кладки за различные виды печей определяются с учетом их объема, проектных особенностей и места расположения в доме. Закупочная цена строительного материала и его количество, необходимое для сооружения выбранного типа конструкции, дизайн и цветовое решение являются основными показателями в определении итоговой оплаты. Важную роль играют и виды облицовки. Отделка изразцами обходится в 1200–2500 рублей за 1 м2 (без учета суммы на оборудование для кладки).

Средняя стоимость строительных принадлежностей:

Стоимость кирпича варьируется от 20 до 150 рублей за 1 штуку. Разница в расценках присутствует и при покупке литья и других материалов для кладки. Если дверца для топки российского производства стоит 400 рублей, то импортная - 4 000. Один мешок готовой смеси для возведения печи (расход на 35 кирпичей) - 400. Сметная цена кладки определяется только после тщательного изучения будущей конструкции, снятия всех замеров.

Во время строительства печки может возникнуть необходимость приобретения дополнительного оборудования. В расчете расходов также учитывается стоимость доставки и разгрузки материалов для кладки, которая назначается перевозчиками.

Статьи

Что такое кирпичная печь в загородном доме? Это возможность всю зиму отапливать дом, не используя ни газ, ни электричество. Мало того, то чувство уюта, которое идёт от печи тяжело с чем-нибудь спутать. Нет ничего лучше, чем в конце дня прислониться к её горячей стенке, наслаждаясь теплом.

Современные технологии строительства позволяют так сложить печь, что одной хорошей растопки хватит вам до самого утра. К тому же правильно созданная конструкция сохраняет внутренний жар на протяжении 10—12 часов.

Если по чуть-чуть поддерживать огонь в печке, то топить можно 24 часа в сутки с минимальными затратами дров. К тому же в топку необязательно класть дрова. Можно использовать специальный уголь. Но для этого печка должна быть сложена по-особенному. С использованием огнеупорного камня, способного выдерживать большие температуры.

Также стоит отметить, что печи могут иметь множество модификаций. К примеру, конструкцию можно сложить таким образом, что к печке будет пристроен ещё и камин. Он не займёт много места, но подарит ещё больше тепла и уюта дому. К тому же одной трубы вполне достаточно для вытяжки дыма из двух топок.

Виды печей

История эволюции печных конструкций насчитывает множество веков. Неудивительно, что сложить теплоэффективную и надёжную печь — настоящее искусство. Но при должной подготовке и старании, это можно сделать самостоятельно, вот неплохая видеоинструкция:

Сложить печь можно, используя множество методов. При этом есть ряд параметров, которые определяют специфику будущей печки:

  1. Предназначение.
  2. Температура, до которой должны нагреваться стены.
  3. Время, необходимое для нагрева стенок и нужное для этого количество топлива.
  4. Конструкция дымоотвода.
  5. Уровень теплоотдачи.
  6. Схема движения газов в каналах.
  7. Форма.
  8. Материал отделки внешних стенок.
  9. Основной материал.

Исходя из всех этих параметров, вы сложите печь своей мечты. Главное ещё на начальном этапе составить чертёж, с подробными схемами. В проекте нужно подробно описать все особенности будущей конструкции. Но перед этим необходимо определиться, какой именно вид печки вам нужен.

Сложить отопительную печь проще всего. Она выполняет главную функцию — дарит тепло людям и дому. Такие конструкции не несут никакого дополнительного функционала, но являются надёжными и удобными в эксплуатации, за что завоевали множество симпатий среди дачников.

Естественно, все отопительные печи классифицируются по теплоотдаче, времени нужном на растопку и степени нагрева стенок. Именно на эти параметры нужно опираться в первую очередь, перед тем как сложить печь своими руками.

Если вы рассчитываете получить печь с умеренным нагревом, сложить её можно в один кирпич. Такие печи медленно нагреваются и также медленно остывают. Средняя температура стенок порядка 60 градусов.

Отопительные печи нельзя назвать изыском архитектурной мысли. Но массивный дизайн и несложные формы создают ощущение монументальности. К тому же если искусно сложить кирпич в этой печке — она может стать отличным элементом декора.

Мало того, не стоит забывать о внешней отделке. После того как вы сложите печку, её можно отштукатурить и положить сверху плитку. Во-первых, это защитит конструкцию от разрушения, а во-вторых, придаст ей красивый и эстетичный вид.

Важно ! Перед тем как сложить отопительную печь из кирпича своими руками, учитывайте, что она требует крайне много материала.

К типичным представителям семейства отопительных печей причисляют такие конструкции, как:

  • «Голландка»,
  • ОПТ-3,
  • Треугольная печь,
  • Печь Грум-Грижимайло,
  • ОТП-11
  • Прямоугольная отопительная,
  • Т-образной формы.

Эти печи редко пользуются большой популярностью. Дело в том что для того, чтобы их сложить требуется много времени и материалов, а функционал оказывается в результате небогатым.

Очень часто в дачных домах владельцы решают сложить именно отопительно-варочную печь. Данное сооружение имеет массу преимуществ, в сравнении с обычной печкой. На нём без особых проблем и даже с комфортом можно приготовить еду, используя при этом сосновые, березовые или тисовые дрова.

Важно ! Порядка 90% заказов у печников приходится именно на отопительно-варочные конструкции.

Основным элементом такой печи является варочная поверхность, которая делается из чугуна. Духовой шкаф встраивается не везде, так как чтобы его сложить, нужно проявить немалое мастерство. Наиболее продвинутые конструкции обладают такими дополнительными возможностями:

  • камерой для выпечки хлеба,
  • лежанкой,
  • нишей для сушки дров,
  • котлом водяного отопления.

Вообще-то, количество дополнительных функций зависит исключительно от ваших возможностей и желаний. По факту из простой печки можно сложить настоящий мультифункциональный комбайн, который станет главным украшением кухни. Про экономию даже говорить не стоит. К тому же еда, сделанная на таких конфорках всегда вкуснее.

Внимание ! Уровень КПД в отопительно-варочных конструкциях достигает 65%. Теплоёмкость порядка 4 КВт.

Подобные печи способны долго держать тепло. Мало того, они обеспечивают мощную тягу. Главное, правильно всё сложить, чтобы дым шёл непосредственно в трубу, а не вовнутрь помещения. Самые распространённые конструкции:

  • «Шведка»,
  • Печь Волкова,
  • «Экономка»,
  • «Теплушка»,
  • «Малютка».

Как видите, существует огромное разнообразие отопительно-варочных печей, на которых можно без проблем и с выгодой для семейного бюджета приготовить что-нибудь вкусненькое.

Конструкции с отопительными щитками — это дешёвое решение, включающее в себя весь необходимый для дачи функционал. Чтобы сложить такое сооружение, нужен минимум материалов и физического труда. Достаточно 175 кирпичей для полноценной кладки.

Несмотря на минимальные затраты при строительстве, КПД у печи более чем высокий. Данный тип печей пользуется повышенной популярность среди дачников преклонного возраста из-за удобства и дешевизны.

В стороне стоят печки для бани. Обычно это простые каменки, не отличающиеся какими бы то ни было архитектурными изысками. Их главная роль — греть воду в бане и эффективно повышать температуру. Такие отопительные печи могут хранить тепло на протяжении двух дней.

Совет ! Главное преимущество каменок — возможность подгона под любое помещение.

Конечно же, данными видами классификация печей не ограничивается. В действительности их существует огромное количество видов, которые классифицируются по множеству параметров. Самые популярные системы были только что описаны.

Из какого кирпича лучше сложить печь

Нужно отличать обычный жаростойкий кирпич от печного. Во-первых, последний может выдерживать температуру выше 1000 градусов. Во-вторых, если его резко охладить, в структуре не образуются трещины.

Для постройки печек используют четыре вида печного кирпича:

  1. Кварцевый. Данный кирпич является результатом обжига песка и глины.
  2. Углеродистый — состоит из графита.
  3. Шамотный. Лучше всего подходит для камина. Но нельзя сбрасывать со счётов его уникальные теплоизоляционные качества. Он способен выдерживать температуру до 1600 градусов. При этом не трескается и не теряет своих качеств. Единственный минус — это желтоватый оттенок.
  4. Основной — применяется, когда нужно сложить металлургическую печь.

В действительности строгих правил относительно выбора материалов для кладки при строительстве нет. Тем не менее существуют некоторые рекомендации, которые лучше выполнять, главная из них касается шамотного кирпича. Его нужно класть в самых горячих местах, а именно в районе топки и дымохода. Для всех остальных зон марка должна быть не ниже М-200.

Внимание ! Лучшим для печки считается кирпич марки М-500.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

  1. От дымового канала до деревянных конструкций должно быть больше 37 см.
  2. Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.
  3. Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

  • глина,
  • песок,
  • арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

  • молоток-кирочка специально для печи,
  • мастерок,
  • линейка-правило,
  • кисть мочальная,
  • рулетка,
  • отвес,
  • уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится. Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь , смотрите видео снизу:

В доме обойдется дешевле, чем установка печи из камня своими руками, поскольку стоимость камня выше, чем кирпича. Если нет желания строить печку из кирпича или нет опыта, то можно установить печь из железа, например, буржуйку. Вместе с тем, устанавливать кирпичную печь не слишком трудно, как кажется на первый взгляд, самое главное – иметь определенную долю терпения. Подготовительный этап строительства предусматривает устройство фундамента.

Фундамент для печи должен быть уложен отдельно от фундамента для помещения.

Это необходимо для предотвращения деформации печного фундамента от основного в результате поднятия пучинистого грунта под строением. Далее возводят печь с использованием красного полнотелого кирпича.

Какими инструментами и материалами следует складывать кирпичные печи

Рисунок 1. Порядовка кирпичной печи.

Приготовить раствор для кладки можно в специальной емкости. В любом случае следует иметь под рукой строительный уровень для ровной кладки, так как каждый ряд должен иметь ровную поверхность. Среди основных материалов для подготовки печи к кладке следует выделить:

  • песок;
  • глину;
  • красный полнотелый кирпич;
  • рубероид;
  • решетку колосника;
  • трубу;
  • дерево;
  • гравий;
  • цемент.

Перед кладкой печи следует подготовить тщательно спроектированную схему строительства печи из кирпича, например, как показано на рисунке (рис. 1). Далее сразу начинают с приготовления кладочного раствора. Не следует при этом использовать бетон. Обычно глина добывается с глубины полуметра, затем она очищается, чтобы в ней не содержалось примесей с камнями. Раствор следует готовить с использованием чистого песка.

Рисунок 2. Последовательность действий при кладке кирпича: А – ложковый ряд; Б – тычковый ряд.

Глина должна быть размягченной перед ее использованием. Для этого ее помещают в воду на два или три дня, чтобы она размягчилась. В процессе приготовления раствора глину постоянно помешивают, добавляя в нее песок. Песок с глиной можно взять в равных пропорциях, то есть 1/1.

Если раствор приготовлен качественно, то он является однородным без различных камешков и комков. Качество раствора должно твердо обеспечивать приемлемый уровень надежности печи, ее прочность. Если приготовить сразу большой объем раствора, то при отсутствии необходимости в его использовании он теряет свои полезные свойства, поэтому кладочный раствор готовят несколько раз в процессе кладки.

Для качественной кладки печи обязательно делают предварительную раскладку кирпичей, что позволяет проверять качество первого ряда на отдельном фундаменте. Проведение всех работ должно быть основано на обращении к схеме разработанной конструкции печи. Осторожное использование раствора позволяет аккуратно замазать каждый шов.

Вернуться к оглавлению

Как начать строительство плиты фундамента для печи из кирпича

Рисунок 3. Виды кладки кирпича.

Тщательно спроектированную печь по соответствующему готовому чертежу выкладывают на отдельно возведенном фундаменте, как было отмечено выше. Принцип устройства плиты фундамента должен быть одним и тем же, что и для основной постройки. Заливать фундамент начинают с подготовки котлована ниже глубины, с которой начинается промерзание грунта, она может составлять около 1 метра.

Засыпать дно котлована можно, используя мокрый песок, выложив на него слой битого кирпича либо камня. Размер данного слоя должен составлять в высоту 15 см, а поверх него засыпается щебень. Для создания съемной опалубки используют специально приготовленные доски, сколоченные между собой. Опалубку следует сделать прочной, так как она должна выдерживать заливку бетоном. Уровень качества бетонной заливки будет являться определяющим для надежности всей конструкции.

Через 2 или 3 дня от застывшей бетонной заливки убирают опалубку, а ее поверхность покрывается гудроном, а также рубероидом. Все слои данных материалов должны максимально обеспечивать надежную гидроизоляцию плиты фундамента. Оставшееся пространство между фундаментом и грунтом должно быть засыпано песком с зерном крупной фракции или слоем гравия.

Вернуться к оглавлению

Как сделать кирпичную печь в доме своими руками правильно

Рисунок 4. Кладка дымохода.

Советы по укладке печи из кирпича.

Принцип кладки печи может быть основан на следующем алгоритме действий:

  1. Устройство плиты фундамента.
  2. Устройство подпечья.
  3. Кладка печи по рядам в соответствии со схемой-порядовкой.
  4. Устройство решетки колосника.
  5. Подгонка кирпичей.
  6. Устройство топочной дверцы.

Среди рекомендаций по кладке печи в доме можно выделить ряд основных. Например, монтировать колосник в печи следует без его упора во внутренние стенки печки, иначе при нагревании решетка расширяется и деформирует кладку стенок. Фундамент печи обязательно устраивают с гидроизоляцией. Основание фундамента должно выступать на расстоянии не менее 10 см. Устраиваемое подпечье обычно представляет собой определенное пространство на передней внешней стене печи, оборудованное отверстием для хранения инвентаря.

Делая ряды кирпичей, обязательно тщательно подгоняют их друг к другу, чтобы не было образования щелей между кирпичами (рис. 2), так как они должны надежно перекрывать дымовой канал с задней стены печи. При замазывании щелей глиной они все равно будут обработаны не на должном уровне.

Кирпичи сдвигают от поддувала на 3 см в боковую сторону, а вперед происходит сдвиг левого бруска на 1,5 см. Дверцу бака обычно обматывают во всех местах контактов в два слоя асбестовым шнуром. Закрепляют топочную дверцу тремя слоями оцинкованной проволоки. Избежать образования щелей в кирпичной кладке поможет использование кирпича высокого качества.

Кирпичи перед укладкой необходимо смочить водой, а на фундамент их укладывают без раствора, чтобы создать образец. Он поможет проверить качество кладки углов из кирпича и стен будущей конструкции печи. Все углы и стены делают прямыми и ровными, для чего используют строительный уровень.
