Пайка пластиковых труб – аппараты и инструменты для соединения. Как паять полипропиленовые трубы правильно – инструкция по шагам Как спаять пластиковую трубу

Содержание статьи

Главное по теме

Возможность собирать трубопроводы самостоятельно – несомненный плюс полипропиленовых изделий. Используя удобный и легкий материал, можно собственноручно соорудить канализацию, починить и модернизировать водопровод.

Главное – понять специфику соединения сборных элементов между собой. Согласитесь, это немаловажная часть работы, отвечающая за герметичность магистрали и ее беспроблемную эксплуатацию.

Мы предлагаем вам подробно изложенную информацию о том, как производится пайка полипропиленовых труб, какое оборудование используется в работе, а также перечисляем наиболее распространенные ошибки начинающих сварщиков.

Предложенные нами сведения помогут соорудить безотказно действующие коммуникации. Для наглядного восприятия статья дополнена графическими приложениями и видео-руководством.

Процесс пайки осуществляется благодаря выраженным термопластичным свойствам материала. Полипропилен размягчается при нагреве – приобретает состояние, подобное пластилину.

Галерея изображений

Таким выглядит паяльник («утюг») для труб из полипропилена. Несложное электрическое устройство, полуавтоматическое, благодаря которому делается спайка пластика

Под выполнение стыковой сварки конструкции паяльных аппаратов отличаются повышенной сложностью. Обычно в составе такой техники имеется не только нагревательный элемент, но также система центровки свариваемых деталей.

Как правило, аппаратура прямой сварки, как и сама технология, редко применяются в бытовой сфере. Приоритет использования – промышленность.

Более сложное устройство, при помощи которого выполняется точная центровка свариваемых деталей с дальнейшим процессом нагрева и пайки. Используется с технологией прямой сварки

Кроме паяльников, мастеру также потребуются:

• ножницы – ;
• рулетка строительная;
• угольник слесарный;
• шейвер для труб с армированием;
• маркер или карандаш;
• средство обезжиривания поверхностей.

Так как работы производятся на высокотемпературном оборудовании, обязательно следует надевать плотные рабочие перчатки.

Процедура сварки полипропилена

Важное предостережение! Работы по сварке полимерных материалов должны проводиться в условиях хорошей вентиляции помещения. При нагреве и плавке полимеров выделяются токсичные вещества, которые в определённой концентрации оказывают серьёзное влияние на здоровье человека.

Процедура сварки полипропилена несложная, но требует точности и аккуратности в работе. Также следует избегать банальных ошибок, таких, как недостаточный или излишний нагрев

Первым делом необходимо подготовиться к работе:

1. На плато нагревателя установить болванки нужного диаметра.
2. Регулятор выставить на 260ºС.
3. Подготовить сопрягаемые детали – разметить, снять фаску, обезжирить.
4. Включить паяльную станцию.
5. Дождаться набора рабочей температуры – включения зелёного индикатора.

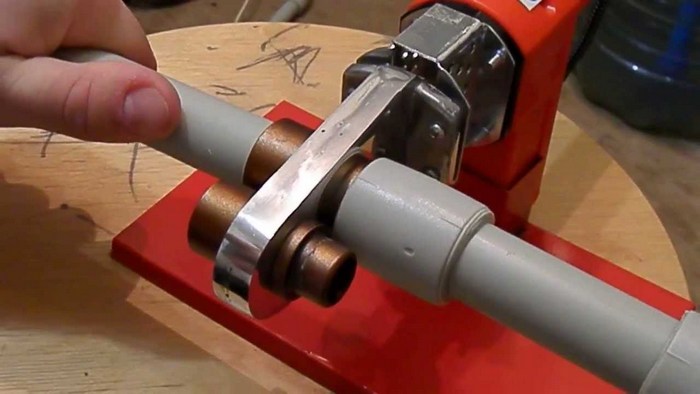

Сопрягаемые детали (труба – муфта) одновременно насадить на болванки паяльной станции. При этом полипропиленовая труба насаживается во внутреннюю область одной болванки, а муфта (или раструб фасонной детали) на внешнюю поверхность другой болванки.

Обычно концы трубы вставляют по границе размеченной ранее линии, а муфта насаживается до упора. Выдерживая полипропиленовые детали на разогретых болванках, следует помнить о важном нюансе технологии – времени выдержки.

Галерея изображений

Выводы и полезное видео по теме

У профессионалов всегда есть, чему поучиться. Как работать с полипропиленом, можно увидеть в следующем видеоролике:

Монтировать трубопроводы из полимеров посредством их пайки «на горячую» – удобная и популярная методика. Она успешно применяется в условиях монтажа коммуникаций, в том числе на бытовом уровне.

Воспользоваться этим методом сварки могут люди без наработанного опыта. Главное, правильно понять технологию и обеспечить в точности её исполнение. А технологическое оборудование можно купить или взять в аренду.

Имеете опыт пайки полипропиленовых труб? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы по теме можно в форме, расположенной ниже.

Полипропилен - популярный материал, который широко используется во многих строительно-монтажных областях. И водопровод не стал исключением. Полипропиленовые магистрали отличаются устойчивостью к коррозии, длительным сроком службы, хорошей теплопроводностью и герметичностью. Последний критерий полностью зависит от того, насколько правильно проводится пайка пластиковых труб. И вы не ослышались. Полипропилен в отличие от поливинилхлорида необходимо и можно просто паять в единую конструкцию при помощи специального сварочного аппарата для полимеров.

О том, как пользоваться утюгом (так в кругах мастеров называют паяльник для пластика) и как правильно спаять систему водопровода, в нашем материале ниже с подробной видео-инструкцией.

Важно: перед тем как принять решение о монтаже водопровода из полипропиленовых труб, стоит узнать, что этот материал под воздействием высоких температур склонен к растяжению. То есть, если использовать полипропиленовые трубы для магистрали ГВС, то такая коммуникация со временем может просто провиснуть. Поэтому для горячей воды необходимо использовать только армированные алюминием полипропиленовые трубы.

Для того чтобы, следуя инструкции, спаять всю систему водопровода с долгосрочной её эксплуатацией, желательно понимать, с каким видом труб мастер работает. Ведь полипропилен делится на четыре категории, каждая из которых предназначена для применения в определенных условиях. Несоблюдение рекомендаций по эксплуатации сведен на нет все усилия мастера, и водопровод в конечном счёте выйдет из строя.

Итак, полипропиленовые трубы бывают четырех видов:

• Тубы с маркировкой PN 10 . Тонкостенный материал малого диаметра, предназначенный для использования при температуре до 45 градусов. Может использоваться в устройстве системы ХВС или тёплый пол.
• Тубы с маркировкой PN 16 . Здесь стоит быть крайне внимательными. Полипропилен такой категории можно использовать либо в условиях высокого давления в коммуникации, но для холодной воды, либо при низком давлении в сети с горячей водой.
• Маркировка PN 20 позволяет использовать пластиковые трубы для устройства любой магистрали, работающей при температуре не выше +80 градусов.
• Тубы PN 25 - те самые армированные алюминием или стекловолокном тубы, пригодные для монтажа системы горячего водоснабжения. Здесь материал можно эксплуатировать в условиях температурного режима до 95 градусов по Цельсию.

К тому же стоит понимать, что все трубы из полипропилена любой категории могут иметь в продаже различный цвет. Колер не играет никакого значения, кроме чёрного. Этот цвет труб свидетельствует о том, что туба ПП усиленно защищена от излучения УФ.

Важно: все полипропиленовые трубы будут грамотно эксплуатироваться лишь при условии соблюдения диапазонов в рабочем давлении и температуре в сети. Чем выше температура воды в водопроводе, тем ниже должно быть давление, и наоборот.

Аппарат для пайки труб

Паять пластиковые трубы можно только с помощью специального инструмента - паяльника. Бытовой агрегат по форме напоминает своеобразный утюг на подставке. Его нагревательная подошва (зеркало) способна прогреваться до температур свыше 260 градусов, что позволяет плавить (паять) полимер для качественного его соединения.

На нагревательной подошве имеются места для крепления насадок. Как правило, в бытовом аппарате на подошву можно крепить одновременно 2-3 насадки. Их диаметр зависит от комплектации, которая изначально была у приобретенного инструмента. Но чаще всего это насадки диаметром 16-32 мм.

Важно: паять в домашних условиях своими руками можно только трубы, диаметр которых не превышает 63 мм. При этом их соединяют исключительно с использованием муфт и фитингов. Трубы большего диаметра паяют на профессиональном оборудовании и чаще всего встык.

Паять пластиковые трубы своими руками можно как при помощи мечевидного аппарата, так и при помощи цилиндрического. Качество пайки при этом будет неизменным и одинаково хорошим, если следовать инструкции.

Важно: работа паяльником своими руками должна проводиться только в прогретом до плюсовых температур помещении. При этом важно знать, что чем прохладнее будет в комнате, тем большим должно быть время прогрева пластика и металлопластика (в случае с армированной трубой).

Подготовительный этап

• В первую очередь стоит заготовить труборез, маркер и рулетку. При помощи таких инструментов будет проводиться разметка тубы и её рез на отдельные элементы.
• После того как все металлопластиковые и ПВХ части будущей системы будут нарезаны, необходимо тщательно очистить спиртом все места предполагаемых соединений, включая муфты и фитинги.

Важно: армированная алюминием труба режется при помощи шейвера. При этом перед пайкой сначала стоит снять верхний слой полипропилена и алюминия. Это улучшит качество соединения. Тубы, армированные стекловолокном, паяются так же, как и стандартный полипропилен.

Для тех, кто не знает, как правильно паять пластиковые трубы (металлопластиковые/ПВХ) в домашних условиях своими руками, стоит придерживаться следующих рекомендаций при выполнении работ:

• Процесс пайки начинают не ранее чем через 5-10 минут после включения паяльника. Он должен прогреться до заданной температуры.
• Полипропиленовые трубы диаметром до 40 мм можно успешно паять на мечевидном аппарате. Для туб большего диаметра лучше использовать более профессиональный центрирующий агрегат.
• После прогревания полимера (ПВХ или металлопластика) на тефлоновом покрытии насадок будут оставаться кусочки мягкого пластика. Их желательно сразу убирать деревянным шпателем. Счищать остатки полимера на остывшей насадке или с помощью металлических приспособлений нельзя. Есть риск повредить тефлоновое покрытие и как следствие, испортить деталь.

Важно: своевременная зачистка насадки от остатков полимера позволяет получить гарантированно ровное и гладкое соединение.

Процесс пайки

Итак, паяют полипропиленовые (ПВХ) элементы системы водопровода своими руками в несколько этапов:

• На платформу устанавливают паяльник и надёжно фиксируют его. Аппарату задают нужную температуру. Для полипропилена она равна 260 градусов, для полиэтилена - 220.
• На платформу перед включением паяльника надевают насадки нужного диаметра.
• Как только аппарат прогреется, можно брать отрез тубы и фитинг под нее и надевать на насадку. Выдерживаем детали в соответствии с диаметром элементов (см. рекомендации ниже).
• Как только все части трубопровода будут тщательно прогреты, стоит твёрдо и не спеша состыковать детали до плотного прилегания. Оставляем отрезок коммуникации до полного остывания. Спаивать таким образом нужно все части коммуникации.

Важно: после того как труба вставлена в фитинг, запрещается двигать её и каким-либо образом проворачивать. Полимер (ПВХ) в просвете трубы может сморщиться и произойдёт разгерметизация соединения.

После того как трубы спаяны и остужены, можно пропустить через них воду или воздух, чтобы проверить герметичность соединения.

• Для туб сечением 16 мм - выдерживаем 5 с;
• Для туб диаметром 20 мм - нагрев 6 сек;
• Трубы 25 мм - греем 7 сек;
• Элементы 32 мм - паяем 8 сек;
• Трубы диаметром 40 мм - нагрев в течение 12 сек;
• Тубы диаметр 50 мм - 24 сек;
• Труба 63 мм - 40 сек.

Важный совет: если мастер впервые будет спаивать труб из полипропилена (ПВХ) своими руками, то можно предварительно потренироваться на ненужных отрезках полипропиленовых элементов. Кроме того, если в процессе пайки были допущены огрехи в соединении, то можно просто срезать этот участок трубопровода и спаять новый.

Совет: покупка паяльника для одноразового выполнения работ своими руками нецелесообразна с точки зрения финансов. В этом случае лучше взять аппарат для труб ПВХ в аренду в специализированном строительном магазине.

Если вы приняли решение собственными силами сделать водопровод для своего дома, то знайте, что лучшим материалом для этого будут пластиковые трубы. Для того чтобы соединить трубы в единую систему, вам необходимо представлять, как производится сварка пластика. Однако пусть это вас не пугает, поскольку сам процесс пайки пластиковых труб не отличается особой сложностью и не требует наличия большого числа специальных инструментов.

Для производства сварочных работ вам потребуются:

• рулетка,
• маркер,
• строительный уровень,
• ножницы для резки пластиковых труб,
• сварочное устройство для пластиковых труб.

Все инструменты, кроме последнего, имеются практически у любого мастерового человека. Последний же может вам потребоваться всего лишь раз в жизни, поэтому гораздо целесообразнее не покупать его, а одолжить или взять на прокат.

Кратко о сварочном аппарате

Перед началом пайки следует вкратце познакомиться с тем устройством, которым вам предстоит пользоваться.

Важным элементом сварочного аппарата является подошва, оснащенная нагревательными элементами. Удобство работ обеспечивается тем, что на подошве имеются отверстия, позволяющие закрепить специальные насадки для пайки. Регулировка температуры производится с помощью терморегулятора, находящегося на корпусе.

Процесс пайки труб

Приступая к пайке, прибор необходимо установить в нужном положении и зафиксировать на нем насадки подходящего размера. Используя терморегулятор, выставить необходимую температуру:

• 260°С для труб из полипропилена,
• 220°С для труб из полиэтилена.

Дать прибору прогреться в течение 10-20 минут до погасания индикатора.

Выполняя пайку, необходимо исходить из следующих данных:

Процесс пайки сводится к следующим операциям:

• Используя специальные ножницы, отрезать трубу необходимой длины, с помощью спиртового раствора очистить от грязи и жира места сочленений,
• Трубу и ответный раструб установить в насадку и прогреть в течение времени, указанного в таблице,
• Разогретые элементы соединить между собой, вставив трубу в раструб. Данная операция должна быть выполнена в течение времени, названного в таблице технологической паузой,
• Выполнив операцию, проверить качество полученного сварного соединения, которое будет заметно в виде пластиковых колечек.

Мы только что изложили суть процесса пайки. Однако для обеспечения надежности функционирования трубопровода следует обратить внимание на следующие детали:

• Первую сварочную операцию следует производить по истечении пяти минут после разогрева паяльника.
• При необходимости сварить армированные трубы следует воспользоваться специальным инструментом, называемым шейвером, для того, чтобы снять с трубы алюминий и полипропилен, образующие два верхних слоя. После этого стыковка труб производится по уже описанной методике.
• Сварочные работы необходимо производить только в том случае, когда температура окружающей среды выше нуля.
• Выполнив сварку, дать соединенным трубам остынуть, не допуская их прокручивания или взаимного перемещения. В том случае, когда соединительный шов получился некачественным, узел необходимо разрезать и процесс сварки выполнить заново.

Работая со сварочным аппаратом, необходимо соблюдать определенные меры предосторожности, несоблюдение которых может сказаться на качестве сварных соединений. В частности, необходимо помнить, что насадки имеют тефлоновое покрытие, предотвращающее образование нагара. По завершении каждой операции оплавленные остатки необходимо с них удалять с помощью деревянной лопаточки. Категорически запрещено удалять остатки материала после охлаждения насадок, поскольку таким образом можно повредить покрытие и вызвать неисправность всего аппарата.

Как правильно паять пластиковые трубы своими руками – подробная инструкция
Эта пошаговая инструкция по самостоятельной пайке пластиковых труб поможет вам собрать водопровод для дома своими руками, не привлекая специалистов. Подробное описание работы, видео.

Производители материалов для прокладки инженерных сетей предлагают широкий выбор современных решений, которые пришли на смену традиционным. В частности, это касается труб для монтажа в доме или квартире водопровода, ветки ГВС, радиаторной и напольной отопительной системы. Чтобы проложить или отремонтировать локальный трубопровод из полимерных труб (поливинилхлорида, полипропилена), необходим специальный инструмент и некоторый навык работы с ним. Пайка пластиковых труб не относится к сложным работам, но важно понять технологию и учесть ряд моментов, чтобы получить надежный и долговечный результат.

Инструмент для пайки пластиковых труб

Аппарат для пайки труб

В быту применяется специальный аппарат, рассчитанный на присоединение полимерной трубы к соответствующему фитингу или муфте. Максимально допустимый диаметр труб, с которыми может справиться домашний мастер, 63 мм. Трубы большего диаметра преимущественно сваривают встык, используя профессиональное оборудование.

Паяльный инструмент для домашнего использования представляет собой агрегат, оснащенный подставкой, рабочая часть которого нагревается до заданной температуры. Греющийся элемент (подошва) снабжен отверстиями для установки насадок различного диаметра (от 16 до 32 мм).

Аппарат для спаивания пластиковых труб

По конструкции различаются аппараты:

Нет принципиальной разницы, какой из них использовать для пайки пластмассовых труб своими руками. В любом случае точное соблюдение инструкции поможет получить желаемый результат.

Секреты качественной пайки

Пайка труб должна осуществляться в помещении с плюсовой температурой, при этом чем холоднее воздух, тем больше времени потребуется прогревать детали из пластика или металлопластика для герметичного и прочного соединения.

Секреты качественной пайки

Чтобы не допустить распространенных ошибок при монтаже труб для отопления или водоснабжения, обратите внимание на следующие рекомендации:

Меры безопасности

Важно не только знать, как паять пластиковые трубы, но и соблюдать технику безопасности при работах с электроинструментом, чтобы не получить ожог или травму.

Важно использовать защитные перчатки

1. При работе обязательно используйте защитные перчатки.
2. Обратите внимание на чистоту пола, запыленность помещения. Грязь, попавшая в расплавленный пластик, ухудшает качество сварки и делает место стыка неэстетичным.
3. Паяльный агрегат требуется расположить на горизонтальной ровной поверхности.
4. В течение всего рабочего процесса агрегат не обесточивают.
5. Начинать сварку элементов можно только после полного разогрева паяльника. У современных моделей о выходе на рабочий режим сообщает отключившийся индикатор. Используя старый прибор, подождите около 20 минут с момента включения.

Рассмотрим подробно, как правильно паять пластиковые трубы в домашних условиях. На предварительном этапе требуется подготовить весь необходимый инструмент:

• рулетку и маркер,
• надфиль или напильник,
• наждачную бумагу с мелким зерном,
• труборез,
• острый монтажный нож,
• паяльник для сварки пластика.

Также потребуется ветошь и спирт (либо другое средство для обезжиривания) для обработки спаиваемых поверхностей.

Подготовка элементов

Трубы нарезаются на нужную длину при помощи специального трубореза или острого монтажного ножа. Следите за тем, чтобы срез был строго перпендикулярным, иначе не получится выполнить герметичное соединение.

Далее требуется обработать край трубы. Желательно применить специальный инструмент – шейвер, но в его отсутствие достаточно использовать монтажный нож (используется для удаления заусенцы), после чего край обычной трубы из пропилена или армированной стекловолокном требуется обработать до гладкости при помощи надфиля, мелкозернистой шкурки.

Важно! У армированной алюминием трубы ПВХ рекомендуется удалить на краю верхний слой полимера и слой фольги, чтобы повысить качество соединения.

Убедившись, что по гладкости обработанный край практически не уступает внутренней части купленного в магазине фитинга, можно начать спаивать элементы, предварительно обезжирив соединяемые поверхности спиртом.

Технология пайки

Рассмотрим, как пользоваться паяльником и какой температурный режим нужно выбрать для пластиковых труб разного типа. Работы по монтажу полимерного трубопровода своими руками выполняются в несколько этапов:

1. Паяльный агрегат надежно закрепляют на платформе и устанавливают на рабочую часть насадки подходящего диаметра.
2. Электропаяльник включают, предварительно задав требуемую температуру. Чтобы припаять друг к другу детали из полипропилена, рабочую часть требуется разогреть до 260°C, при сварке изделий из ПВХ необходим нагрев до 220°C.
3. После прогрева аппарата, фитинг и подготовленный край трубы надевают на насадки и нагревают детали в течение нескольких секунд (точное время прогрева указано ниже в таблице, оно зависит от диаметра элементов).
4. Выждав требуемое время, детали аккуратно стыкуют между собой и оставляют до полного остывания. Аналогично скрепляются и все остальные элементы трубопровода.

Глубина сварки трубы соответствует параметрам внутренней части фитинга – насадки на паяльник обеспечивают нагрев элементов на одинаковую глубину, чтобы обеспечить максимальное соприкосновение поверхностей для лучшего сцепления.

Технология процесса пайки

Способ соединения полимерных труб при помощи температурной сварки достаточно прост, если освоить навык точного соединения нагретых элементов, знать, как спаять детали. Вставив трубу в фитинг, ее не перемещают и не поворачивают, чтобы разогретый полимер смог сформировать монолит. Если место спайки шевелить до застывания материала, полимер соберется складками и соединение разгерметизируется.

Проверяем качество соединения

К поверке герметичности соединений приступают после того, как все стыки смонтированы и успели остыть. Для этого в готовую систему заливают воду и осматривают трубопровод, чтобы выявить утечки. До заливки воды дайте смонтированной системе простоять хотя бы час при нормальной комнатной температуре, а если воздух в помещении более прохладный, то предпроверочная пауза должна продлиться минимум 2–3 часа.

Если нашлись неплотные стыки, необходимо слить воду из системы перемонтировать участок трубопровода, установив новые фитинги и взяв отрезок трубы соответствующей длины. Попытка как-то заклеить негерметичное соединение или запаять его при помощи электропаяльника, заранее обречена на провал. Монтаж полимерного трубопровода требует точного соблюдения технологий.

Пример качественного соединения

По окончании ремонтных работ заново проверяют герметичность системы, залив в нее воду. Если речь идет о системе отопления, настоящую проверку трубопровод пройдет только после нагрева теплоносителя в котле, при повышенных температурах и давлении.

Заключение

Инструкция как паять пластиковые трубы позволяет понять технологию процесса. Если возникла необходимость в разовых работах, экономически невыгодно покупать электропаяльник для труб, проще взять инструмент в аренду в компании, предоставляющей подобные услуги.

Планируя впервые проводить самостоятельные работы, желательно купить материал с небольшим запасом. Зная только в теории, как паять трубы, прежде чем приступать к работам в доме, необходимо потренироваться. Если опыт получился неудачным, доверьте монтаж или ремонт трубопроводов в доме профессионалам.

Как правильно паять пластиковые трубы паяльником
Как самостоятельно паять пластиковые (пвх) трубы паяльником, чтобы соединение было надежным. Изучите способы и секреты пайки пластиковых труб для отопления от опытных мастеров.

Трубы ПВХ (поливинилхлорид) являются оптимальной альтернативой металлическим аналогам в сфере водоснабжения, канализации и отопления. Особенность изготовленных из них трубопроводов заключается в том, что при их монтаже сварка в традиционном понимании, то есть при помощи сварочного аппарата, не применяется. Соединение осуществляется с использованием специального паяльника, клея, муфт либо фланцев. Исключение - резьбовые обсадные изделия.

Пайку труб из поливинилхлорида осуществляют горячим или холодным способом

Преимущества и недостатки ПВХ труб

Производится данная продукция из непластифицированного поливинилхлорида в виде одно- либо трёхслойных трубных изделий. Их поставка осуществляется стандартными отрезками длиной 600, 300, 200, 100 и 50 см. К основным достоинствам ПВХ труб следует отнести:

• длительный срок эксплуатации,
• устойчивость к воздействию коррозии и агрессивных сред,
• хорошая пропускная способность,
• антистатичность и взрывобезопасность,
• небольшой вес,
• возможность монтажа своими руками,
• сравнительно низкая стоимость и др.

Наряду с вышеуказанными преимуществами, эти изделия имеют ряд недостатков. Главный – это ограниченный диапазон рабочих температур. Поливинилхлоридные трубы способны долговременно транспортировать рабочую среду со значением этого параметра лишь +45˚С, а краткосрочно +65˚С. При низких температурах этот пластик становится хрупким. Кроме того, хоть поливинилхлорид не поддерживает горение, нагрев этого материала свыше +120˚С вызывает его разложение, сопровождающееся выделением удушливого и токсичного хлористого водорода. Совокупность вышеуказанных факторов обусловливает невозможность применения ПВХ труб для обустройства промышленной канализации.

Свойства труб ПВХ существенно ограничивают сферу их применения

Способы пайки труб ПВХ и необходимое оборудование

Соединение ПВХ труб пайкой выполняется несколькими методами. Выбор конкретной технологии зависит от вида трубопровода – безнапорный он или напорный. В многоэтажных жилых домах и загородных коттеджах наряду с напорными водопроводами создаются системы канализации, преимущественно, первого типа. Сварка их компонентов выполняется двумя способами:

• пайка при помощи специального паяльника,
• «холодная сварка». Простота – вот главное преимущество данного способа. Чтобы паять элементы пластмассового трубопровода своими руками, достаточно использовать специальный агрессивный клей, способный растворять твёрдый пластик.

Полезный совет! Даже зная, как паяются трубы ПВХ холодной сваркой, соблюдайте меры предосторожности. Работать необходимо в защитных очках и перчатках.

Вышеупомянутый специальный паяльник оснащается нагревательным элементом, в котором фиксируются гильзы нужного диаметра. Работает утюг (так звучит название этого устройства на сленге профессионалов) от промышленной сети переменного напряжения.

Для горячей пайки ПВХ труб используют нагревательный прибор с соответствующими диаметру труб насадками

Сегодня в торговой сети присутствует много моделей оборудования, с помощью которого можно выполнить пайку труб ПВХ своими руками. При выборе обращайте внимание на наличие регулятора температуры и на то, чтобы язык, на котором написана инструкция, был вам понятен. Тогда вы сможете паять с соблюдением всех требований технологии, и соединение получится максимально надёжным.

Перед покупкой аппарата нелишним будет также обратить внимание на:

• страну производителя. Это определяет стоимость и качество прибора,
• материал изготовления устройства и уровень сборки,
• наличие и комплект насадок. В набор обычно входит по паре таких аксессуаров для нескольких диаметров,
• мощность. Чтобы паять ПВХ трубы диаметром 16…63 мм достаточно будет мощности 680 Ватт. При диаметре 63…75 мм можете прибрести аппарат мощностью 850 Ватт. Если диаметр превышает 125 мм, останавливайте свой выбор на более мощном устройстве – от 1200 Ватт. По оценкам специалистов, оптимальная мощность паяльника – 1,5 кВт. Купив прибор с таким значением этой характеристики, вы точно не прогадаете, если планируете паять трубы своими руками в домашних условиях.

Как паять трубы из ПВХ

Производится эта процедура по единой схеме и не зависит от мощности используемого паяльника.

Нарезать трубы нужной длины можно при помощи ножовки, но тогда требуется более тщательная зачистка среза

Последовательность действий выглядит следующим образом:

1. Подготовьте места стыка. Для обеспечения идеального прилегания стыкуемых изделий обрежьте торцы труб специальным труборезом.
2. Оденьте на жало паяльника насадку, пропускающую к месту стыка тепло.
3. Включите паяльник в бытовую сеть 220 вольт и дождитесь, пока он прогреет насадку.
4. На один из торцов прогретой насадки наденьте соединительную муфту, а в другой вставьте трубу.
5. После того, как внешняя поверхность трубы и внутренняя поверхность муфты прогреются, снимите эти элементы с насадки.
6. Запрессуйте трубу в муфту, вставляя одно изделие в другое. Остыв и отвердев, ПВХ восстановит свои свойства и в результате образуется единая корка, изолирующая место стыка.
7. Дождавшись окончательной стабилизации шва, повторите эту процедуру на свободном торце муфты со следующим элементом трубопровода.

Полезный совет! Прежде, чем начать паять, убедитесь в том, что срез получился ровным. Для этого проведите несколько контрольных срезов, соблюдая в обязательном порядке угол 90 градусов. Появившиеся заусенцы зачистите наждачной бумагой.

Для холодного метода пайки труб применяется клеевой состав

Теперь несколько слов о том, как паять ПВХ трубы своими руками методом холодной сварки. Предварительно нанесите на их поверхность и на поверхность фитингов метки, с помощью которых при монтаже вам удастся правильно расположить эти детали в пространстве с учётом угла по горизонту и особенностей разводки. Затем нанесите на торцы соединяемых элементов клей, быстро соедините и прижмите их. Фиксируйте трубы в нужном положении в течение 15 секунд. Подавать в них воду можно не раньше, чем через час после окончания работ.

Главным преимуществом холодной сварки является возможность монтажа трубопровода в труднодоступных местах. А соблюдая несложные рекомендации и правила, вы исключите возможность возникновения протечек. По некоторым данным, срок службы такого соединения достигает 50 лет!

Пайка – надёжный метод стыковки труб ПВХ
Пайка труб ПВХ. Преимущества и недостатки ПВХ труб. Способы пайки труб ПВХ и необходимое оборудование. Как паять трубы ПВХ. Пайка с помощью специального паяльника. Холодная сварка.

Многие люди принимают решение сделать водопровод дома своими руками.

Практика показывает, что для этой цели лучше всего подходят конструкции на основе ПВХ. И чтобы все сделать, потребуются навыки пайки .

Переживать не стоит, если у вас опыт использования паяльника минимальный или вообще отсутствует. Пайка труб ПВХ - процесс не слишком тяжелый, и готовить для него специальные инструменты в большом количестве не потребуется.

Материалы для работы

Чтобы провести грамотно сварочные работы, нужно подготовить такой набор инструментов :

• маркер,
• уровень строительный,
• рулетка,
• сварочный прибор для пластиковых труб,
• ножницы для резки материалов из ПВХ.

Практически все перечисленное можно отыскать дома или приобрести в магазине по скромной цене за исключением сварочного аппарата. Если он у вас отсутствует, и потребность в нем лишь одноразовая, то можно взять его напрокат или попросить у знакомых на время.

Устройство паяльника

Прежде чем выяснить, как правильно паять пластиковые трубы, нужно хорошо изучить, как устроен паяльник для их резки, и по какому принципу он работает. Этот сварочный аппарат предназначен для того, чтобы соединять водопроводные конструкции из пластика, и оснащен специальной подошвой, на которой имеются нагревательные элементы.

Чтобы было удобнее работать, такая подошва чаще всего включает в себя отверстия с разными диаметрами, куда прикрепляют специальные насадки для пайки труб. Благодаря терморегулятору осуществляется регулировка температурных показателей прибора. Такой терморегулятор находится на корпусе паяльника, а электропитание включается или выключается посредством дополнительных выключателей, оснащенных световой индикацией. Еще нон оснащен удобной для работы рукояткой, а также подставкой, чтобы аппарат можно было разместить на ровной поверхности при стационарном применении.

Правила и методика пайки ПВХ-труб

Пайка пластиковых или полипропиленовых водопроводных труб должна осуществляется строго в определенной последовательности. Она выглядит следующим образом:

• установите паяльник в заданном положении,
• зафиксируйте в отверстия насадки в соответствии с их размерами, а потом подключите прибор в сеть,
• если есть необходимость локального использования устройства в месте прокладки трубопровода, то в крайнем положении его подошвы нужно поставить ту насадку, которая имеет диаметр аналогичный диаметру труб,
• посредством терморегулятора на устройстве выставите нагревательную температуру. Она зависит от того, какие материалы будут соединяться. Если трубы полипропиленовые, то она составляет порядка 260 градусов , а если полиэтиленовые, то 220 градусов соответственно,
• далее рекомендуется прогреть паяльное устройство в течение 10−20 минут в зависимости от того, каковы условия извне, пока индикатор на нем не погаснет.

Паять трубы следует с учетом многих показателей, приводим их ниже:

• если диаметр труб составляет 20 мм, то ширина свариваемого пояса должна быть порядка 15 мм, детали должны нагреваться в течение 6 секунд, а соединяться в течение 4 секунд. Время остывания в данном случае - 2 секунды,
• когда трубы имеют диаметр 25 мм, то свариваемый пояс должен иметь ширину не менее 15 мм и не больше 18 мм соответственно. Нагревание деталей продолжается 7 секунд , соединение - 4 секунды, а остывание - 2 секунды соответственно,
• при диаметре 32 мм, ширина пояса будет около 20 мм, нагрев должен продолжаться 8 секунд, соединение 6 секунд, а время остывания 4 секунды,
• существенно отличаются показатели при использовании труб диаметром 63 мм. Свариваемый пояс имеет ширину порядка 25 мм, детали нагреваются 24 секунды, время соединения деталей - 8 секунд , а их остывания - 6 секунд.

Итак, методика пайки выглядит следующим образом:

• возьмите специальные ножницы по пластику и с их помощью отрежьте трубу нужного размера,
• с применением спиртового состава очистите места соединения труб от жира и грязи,
• ответный раструб и трубопровод ставим в насадку и греем в течение того времени, которое соответствует параметрам материала,
• после разогрева части соединяются друг с другом, трубопровод вставляем в раструб,
• по окончании работ посмотрите, чтобы сварное соединение было высокого качества. В местах стыков должны появиться пластиковые кольца.

Итак, выше мы уже выяснили, как правильно с применением паяльника спаять пластиковые водопроводные трубы. Но помните, чтобы установленный водопровод мог работать длительное время и без проблем, рекомендуется соблюдать некоторые рекомендации.

В первую очередь во время работы обязательно учтите то, что насадки на устройстве имеют тефлоновое покрытие, которое не допускает появление нагара. После каждого использования прибора (после сварки) обязательно удаляйте деревянной лопаткой остатки оплавления . Удалять их после остывания насадок запрещено, поскольку это может деформировать покрытие, а также вызывать поломку прибора.

Проводить первичное сваривание можно только через пять минут после того, как сварочный паяльник разогреется, а если речь идет о соединении армированных труб, то нужно с применением шейвера снять два внешних слоя конструкции :

И только уже затем элементы можно соединять согласно методике.

Все виды сварочных работ нужно проводить исключительно при положительной температуре окружающей среды.

И последнее - все работы нужно выполнять уверенно, все элементы нужно размещать на одной оси. Если соединение будет выполнено некачественно, то потребуется отрезать узел и сварить его заново.

Особое внимание нужно уделить работе по установке таких фиксированных элементов, как:

Качество сварных соединений может быть плохим, если при работе со сварочным оборудованием не соблюдать правила элементарной безопасности. Примите во внимание все перечисленные выше правила и рекомендации, чтобы ваш водопровод был установлен качественно и быстро, а затем мог прослужить многие годы.

Как правильно паять пластиковые трубы для водопровода
Особенности соединения труб для водопровода на основе пластика и полипропилена. Каковы правила качественной пайки, полезные советы и рекомендации.

Любое современное жилье, будь то частный особняк или городская квартира, обязательно оснащается разнообразными инженерными коммуникациями. А раз так, то или в процессе строительства, или при проведении ремонта либо реконструкции, рано или поздно хозяевам придется столкнуться с проблемой установки или замены труб – и системы отопления. Мало кого сейчас прельщает трудоёмкий и достаточно сложный монтаж стальных труб ВГП. Они дороги сами по себе, требуют немалых дополнительных затрат на транспортировку, а их обработка и соединение связаны со специфическими операциями, которые не всем под силу – резкой, гибкой, электро- или газосваркой, нарезкой резьбы и т.п. Плюс к тому, к «запаковке» каждого резьбового соединения необходим особый подход, чтобы соединительный узел получился высококачественным, без протечек.

Как хорошо, что современные технологии позволяют обойтись безо всей этой мороки, применив полипропиленовые трубы. При правильном выборе материала и качественно проведенном монтаже, водопровод и контуры отопления практически ни в чем не отступают стальным, по многим позициям – намного превосходят их. Кроме того, не настолько сложна и сама пайка полипропиленовых труб инструкция по выполнению которой будет рассмотрена в настоящей публикации.

Не все полипропиленовые трубы – одинаковы

Прежде чем начинать рассматривать инструкцию по монтажу полипропиленовых труб, имеет смысл дать хотя бы общее понятие об этом материале, в частности – о его разновидностях и сферах применения. Выбор труб по принципам «какие подешевле» или «какие были» - совершенно недопустим. Последствия для неразборчивого домашнего мастера могут быть весьма печальными – от деформации проложенного трубопровода до его разрыва или появления течей в соединительных узлах.

Различие по диаметру объяснять не надо – в разных системах и на различных их участках используются свои размеры, которые предопределяются гидравлическими расчетами. Линейка диаметров, от 16 до 110 мм, позволяет практически полностью обеспечить все возможные варианты. Мало того, практика показывает, что для дома или для квартиры обычно достаточно ассортимента до 40 мм, намного реже – до 50 ÷63 мм. Трубы большего диаметра – это, скорее, магистральные, и они имеют специфические особенности монтажа, но сталкиваться с ним домашнему мастеру - вряд ли придётся.

Сразу может броситься в глаза различие некоторых видов труб по цвету. Вот на это можно меньше всего обращать внимание – белые, зеленые, сероватые и другие стенки – ни о чем не говорят. По всей видимости, это просто решение производителей как-то выделять свою продукцию на общем фоне. Кстати, для контуров отопления белый цвет однозначно будет предпочтительнее, так как трубопровод ненавязчиво впишется в любой интерьер, не создавая дисгармонирующего цветового «пятна».

А вот цветные полосы, если они есть, уже несут информативную нагрузку, интуитивно понятную всем. Синяя полоска – труба рассчитана исключительно на холодное водоснабжение, красная – способна выдерживать повышенные температуры. Однако и такая цветовая маркировка (которой, кстати, очень часто и вовсе нет), является только весьма приблизительной, не раскрывающей в полной мере эксплуатационных возможностей той или иной трубы. Она помогает уже просто не ошибиться в период проведения монтажа системы. Кстати, ещё продольная линия хороша и тем, что становится хорошим ориентиром при стыковке сопрягаемых деталей по время пайки.

Гораздо больше информации дает буквенно-цифровая маркировка, которая, как правило, нанесена на внешней стенке. Вот здесь уже стоит быть повнимательней.

Международное сокращенное обозначение полипропилена – PPR. Существует несколько разновидностей материала, и можно встретить обозначения РРRC, РР-Н, РР-В, РР-3 и другие. Но чтобы не запутать окончательно потребителя, существует более четкая градация труб – по типам, в зависимости от допускаемого давления перекачиваемой жидкости и ее температуры. Всего таких типов – четыре: PN-10, PN-16, PN-20, PN-25. Чтобы не рассказывать долго о каждом из них, можно привести табличку, которая характеризует эксплуатационные возможности и сферы применения труб.

полипропеленовые трубы

Тип полипропиленовых труб	Рабочее давление (номинальное)		Области применения труб
	МПа	технических атмосфер, бар
PN -10	1.0	10.2	Холодное водоснабжение. Как исключение - магистрали подводки к контурам водяного "теплого пола", с масимальной рабочей температурой теплоносителя до 45 °С. Материал самый доступный по стоимости - по причине не особо выдающихся физико-технических и эксплуатационных параметров.
PN -16	1.6	16.3	Самый ходовой вариант для автономных систем холодного и горячего водоснабжения, с рабочей температурой не более 60˚С, давлением не выше 1,6 МПа.
PN -20	2.0	20.4	Холодное и горячее автономное или центральное водоснабжение. Возможно использование в автономных системах отопления, где гарантированно отсутсвуют гидроудары. Температура теплоносителя не должна превышать 80 ˚С.
PN -25	2.5	25.5	Горячее централизованное водоснабжение, системы отопления с темпратурой теплоносителя до 90÷95˚С, в том числе - и центральные. Самый прочный, ни и самый дорогой тип труб.

Безусловно, для того чтобы труба выдерживала повышенные давления и температуру, у нее должны быть более толстые стенки. Значение толщины стенок и, соответственно, диаметр условного прохода полипропиленовых труб различных типов – в таблице ниже:

Наружный диаметр трубы, мм	Тип полипропиленовых труб
	PN -10		PN -16		PN -20		PN -25
	Диаметр прохода, мм	Толщина стенки, мм	Диаметр прохода, мм	Толщина стенки, мм	Диаметр прохода, мм	Толщина стенки, мм	Диаметр прохода, мм	Толщина стенки, мм
16	-	-	11.6	2.2	10.6	2.7	-	-
20	16.2	1.9	14.4	2.8	13.2	3.4	13.2	3.4
25	20.5	2.3	18	3.5	16.6	4.2	16.6	4.2
32	26	3	23	4.4	21.2	5.4	21.2	3
40	32.6	3.7	28.8	5.5	26.6	6.7	26.6	3.7
50	40.8	4.6	36.2	6.9	33.2	8.4	33.2	4.6
63	51.4	5.8	45.6	8.4	42	10.5	42	5.8
75	61.2	6.9	54.2	10.3	50	12.5	50	6.9
90	73.6	8.2	65	12.3	60	15	-	-
110	90	10	79.6	15.1	73.2	18.4	-	-

При всех достоинствах полипропилена, есть у него и довольно значимый недостаток – весьма значительное линейное расширение при нагреве. Если для холодных трубопроводов, расположенных внутри здания, это не столь существенно, то для труб горячего водоснабжения или для контуров отопления такая особенность может привести к прогибанию, провисанию длинных участков, деформации сложных развязок, возникновению внутренних напряжений в теле трубы, сокращающих срок ее службы.

Чтобы максимально снизить влияние температурного расширения, применяют армирование труб. Оно может быть алюминиевым или стеклопластиковым.

Стеклопластиковый армирующий пояс всегда располагается примерно по центру толщины стенки трубы, и никак не влияет на технологию пайки.

А вот с алюминиевым – несколько сложнее. Существует два типа подобного армирования. В одном случае слой фольги расположен в непосредственной близости от внешней стенки трубы (на иллюстрации – внизу слева). Другой вариант – армирующий пояс проходит примерно в центре стенки. Для каждого из типов подобного армирования существуют особые технологические нюансы монтажа, о которых будет сказано ниже.

И стекловолоконное, и алюминиевое армирование существенно снижает температурное линейное расширение полипропиленовых труб. Кроме того, алюминиевый слой выполняет и еще одну функцию: он становится барьером против кислородной диффузии – проникновения молекул кислорода из воздуха через стенки трубы в теплоноситель.

Проникновение кислорода в жидкую среду теплоносителя способно вызвать ряд негативных последствий, среди которых главными являются повышенное газообразование и активизация коррозионных процессов, что особо опасно для металлических деталей котельного оборудования. Армирующий слой способен многократно снизить подобный эффект, поэтому такие трубы чаще всего применяют именно для контуров отопления. В водопроводных системах вполне можно обойтись стеклопластиковым армированием, которое на диффузию значимого воздействия не оказывает.

Типы полипропиленовых труб	Обозначение	Коэффициент температурного расширения, м×10 ⁻⁴ /˚С	Показатели диффузии кислорода, мг/м²× 24 часа
Однослойные трубы:
	PPR	1.8	900
Многослойные трубы:
Полипропиленовые, армированные стекловолокном.	PPR-GF-PPR	0.35	900
Полипропиленовые, армированные алюминием.	PPR-AL-PPR	0.26	0

Ниже на иллюстрации приведен пример маркировки полипропиленовой трубы:

1 – на первом месте обычно располагается название компании-изготовителя, наименование модели трубы или ее артикул.

2 – материал изготовления и строение трубы. В данном случае – это однослойная полипропиленовая. Трубы со стекловолоконным армированием обычно маркируются PPR-FG-PPR, с алюминиевым – PPR-AL-PPR.

Могут встречаться армированные трубы с внешним полипропиленовым слоем и внутренней стенкой из сшитого полиэтилена. Они будут иметь обозначение, например, PPR-AL-PEX или PPR-AL-PERT. На технологию пайки это не влияет, так как внутренний слой в ней участия не принимает.

3 – стандартный размерный коэффициент трубы, равный отношению внешнего диаметра к толщине стенки.

4 – номинальные значения внешнего диаметра и толщины стенки.

5 – упоминавшийся выше тип трубы по номинальному рабочему давлению.

6 – перечень международных стандартов, которым соответствует изделие.

Трубы обычно реализуются стандартными отрезками по 4 или 2 метра. Большинство торговых точек практикует продажу с нарезкой, кратной 1 метру.

Ко всем трубам в продаже представлены многочисленные комплектующие – фитинги резьбовые, для перехода на другой тип труб, с внешней или внутренней резьбой или с накидной гайкой американкой, муфты, тройники, переходы по диаметрам, отводы пол углом 90 и 45 градусов, заглушки, обводные петли, компенсаторы и другие необходимые детали. Кроме того, есть возможность приобретения кранов, вентилей, коллекторов, «косых» фильтров грубой очистки воды, предназначенных для непосредственного впаивания в полипропиленовую трубную разводку.

Одним словом, подобное разнообразие позволяет выбрать наиболее удобную схему сборки системы практически любой степени сложности. Стоимость большинства таких деталей – очень невысока, что позволяет приобрести их с определенным запасом, хотя бы для того, чтобы перед началом практического монтажа провести небольшое тренировочное занятие – так сказать, «набить руку».

Способы соединения полипропиленовых труб

Полипропилен является термопластичным полимером – при нагревании его структура начинает размягчаться, и при соединении двух равномерно нагретых до определенной температуры фрагментов происходит взаимная диффузия, точнее даже – полифузия, то есть взаимопроникновение материала. При остывании свойства полипропилена не изменяются, и при качественном соединении – обеспечении оптимального нагрева и требуемой степени сжатия, после обратной полимеризации границы как таковой быть не должно – получается полностью монолитный узел.

Именно на этом свойстве и базируются основные технологические приемы соединения полипропиленовых труб – этот метод часто называют полифузной сваркой.

Подобная сварка (пайка) может проводиться муфтовым или стыковым способом.

• Муфтовая сварка – это как раз та технология, которая чаще всего применяется при монтаже водопровода или контуров отопления в условиях дома или квартиры. Она рассчитана на трубы малого и среднего диаметра, до 63 мм.

Смысл ее в том, что любой соединительный узел предполагает использование двух деталей – это сама труба и муфта, внутренний диаметр которой несколько меньше, нежели наружный диаметр трубы. То есть в нормальном, «холодном» виде детали сопряжению не поддаются. Муфтой может выступать не только, простите за тавтологию, сама соединительная муфта, но и монтажный участок тройника, отвода, крана, резьбового фитинга и других комплектующих деталей.

Принцип проведения подобной сварки показан на схемах ниже.

Труба (поз. 1) и муфта или любой другой соединительный элемент (поз. 2) одновременно насаживаются на нагревательные элементы сварочного аппарата.

На сам рабочий нагреватель заранее соосно установлена пара нужного диаметра, состоящая из металлической муфты (поз. 4), в которую будет вставляться труба, и дорна (поз. 5), на который одевается необходимый соединительный элемент.

В период прогрева по внешней поверхности трубы и внутренней – муфты, образуется пояс расплавленного полипропилена, примерно одинаковой ширины и глубины (поз. 6). Важно правильно выбрать время прогрева, чтобы процесс расплава не захватил всю стенку трубы насквозь.

Обе детали одновременно снимаются с нагревателя, и соосно, с усилием, соединяются между собой. Расплавленный пластичный наружный слой полипропилена позволит трубе плотно зайти в муфту до упора, на длину прогретого участка.

На этом этапе происходит процесс полифузии, остывания и полимеризации. В итоге получается надежное соединение, которое хотя на схеме и показано заштрихованным участком (поз. 7), но на деле, если взглянуть на разрез, то его вообще не видно – практически монолитная стенка.

• Стыковая сварка производится несколько иначе.

Одно из главных отличий – стыкуются детали обязательно одинаковые по внутреннему и внешнему диаметру.

Первый шаг – это точная подгонка торцов, чтобы обеспечивалось идеальное их прилегание друг к другу.

Трубы поджимаются с двух сторон с торцевателю – вращающемуся диску (поз. 2) с точно выставленными ножами (поз. 3)

Трубы вновь поджимаются к центру, и на торцах, на всю толщину стенки, образуются области расплавления полипропилена (поз. 5).

И, по аналогии с предыдущим случаем, по мере остывания сварной шов полимеризуется, создавая надежное соединение двух труб.

Принцип кажется несложным, но это только на первый взгляд. При такой технологии сварки определяющее значение имеет точнейшая центровка сопрягаемых деталей. Кроме того, при муфтовой сварке необходимая степень сжатия сопрягаемых расплавленных участков обеспечивается в большей мере разницей в диаметрах деталей. В данном же случае требуется приложение значительного внешнего усилия, направленного строго по оси соединяемых труб. Все эти условия возможно соблюсти только при использовании специального, достаточно сложного аппарата станочного типа.

Существует немало аппаратов для стыковой сварки, но практически все они имеют мощную станину с направляющими и хомутами для зажатия труб под различные диаметры – для обеспечения соосности соединения, съемные или откидывающиеся торцеватель и нагреватель, механизм создания требуемого сжатия – ручной, гидравлический, с электроприводом и т.п.

Такая технология используется, как правило, только профессионалами при прокладке магистральных труб, и вероятность столкнуться с ней на бытовом уровне – практически нулевая.

Существует еще и «холодный» способ сварки – с использованием клея на основе сильнодействующего органического растворителя. Смысл заключается в том, что при обработке таким составом поверхностные слои полимера размягчаются. Детали можно в это время соединить в нужном положении, а так как растворители обычно обладают высокой летучестью, быстро испаряются. то процесс обратной полимеризации начинается достаточно быстро.

Такая технология в большей степени подойдет для поливинилхлоридных (ПВХ) труб, не обладающих должной термопластичностью. Кроме того, подобны способ соединения имеет, пожалуй, больше недостатков и ограничений в использовании, нежели достоинств, поэтому особой востребованностью не пользуется, тем более что есть простая и доступная всем технология муфтовой полифузной сварки.

Что потребуется для проведения монтажных работ

Итак, в дальнейшем будем рассматривать исключительно муфтовую полифузную сварку (пайку) . Чтобы самостоятельно справиться с этой задачей, необходимо подготовить ряд инструментов и принадлежностей.

• В первую очередь это, безусловно, аппарат для сварки полипропиленовых труб. Стоит такой инструмент – не столь дорого, и многие рачительные хозяева уже имеют его в своем домашнем «арсенале».

К сварочному аппарату обязательно должны прилагаться комплекты «муфта-дорн» необходимых диаметров. Большинство аппаратов позволяют на своем нагревательном элементе одновременно разместить по две, а иногда – и по три пары рабочих насадок, что позволяет без перерывов на замену проводить монтаж системы, в которой используются трубы различных диаметров.

Если своего аппарата нет, и обстоятельства в настоящий момент не позволяют его приобрести, то многие магазины салоны практикуют краткосрочную аренду с посуточной платой – можно воспользоваться такой возможностью.

Если решились покупать аппарат для сварки полипропиленовых труб …

Все сварочные аппараты устроены примерно одинаково и работают по сходному принципу, однако имеют и определенные различия по компоновке и функциональности. Полезная информация для решившихся на такую покупку размещена в статье нашего портала, специально посвященной .

По тексту может встретиться определение аппарат для пайки труб – но это лишь «игра слов». Никакой разницы между этими понятиями в данном случае нет.

• Для нарезки трубы требуются особые ножницы. Причем, они должны быть остро отточены, с исправным трещоточным механизмом, обеспечивающим плавный рез. Лезвие не должно иметь зазубрин или искривлений.

Конечно, можно отрезать трубу ножовкой, просто полотном по металлу или даже «болгаркой», но это – абсолютно не профессиональный подход, так как нужной точности и ровности реза такими инструментами не добиться.

аппарат для сварки полипропеленовых труб

• Необходимо приготовить инструмент для разметки – рулетку, линейку, строительный угольник, маркер или карандаш. Чтобы правильно разместить трубы, приходится прибегать к помощи уровня.
• Если планируется пайка полипропиленовых труб с алюминиевым армированием, то необходимы дополнительные инструменты.

— если труба имеет внешнее армирование, то потребуется шейвер, который зачистит алюминиевый слой в месте провара.

— если алюминиевый армированный слой расположен глубоко в толще стенки, то труба все равно требует предварительной подготовки, но в этом случае уже используется торцеватель.

Торцеватель внешне часто похож на шейвер, но разница между ними есть – она заключается в расположении ножей. У шейвера срез идет по касательной параллельно оси трубы, а у торцевателя, как понятно даже их названия, нож обрабатывает торец и снимает небольшую фаску.

Читайте полезную статью , а также ознакомьтесь с разновидностями и критериями выбора, на нашем портале.

Подробнее на этом моменте остановимся при рассмотрении технологии пайки труб.

• Многие это упускают из виду, но свариваемые участки труб и муфт должны очищаться от грязи, пыли, влаги, а затем и обезжириваться. Значит, необходимо приготовить чистую ветошь и спиртосодержащий растворитель (например, обычный этиловый или изопропиловый спирт).

А вот использовать растворители на базе ацетона, сложных эфиров, углеводородов – не следует, так как полипропилен не обладает стойкостью к ним, и стенки могут оплыть

• Необходимо позаботиться и о защите рук. Работать ими придется в непосредственной близости от нагревательного элемента аппарата, и получить серьезный ожог – проще простого.

Лучше всего для этого дела подойдут замшевые рабочие перчатки – они практически не стесняют движений, не начнут тлеть от контакта с раскаленным нагревателем, и надежно защитят руки.

И еще одно важное предупреждение. Большинство монтажных работ очень часто можно проводить не по месту, а, например, на верстаке в мастерской – некоторые аппараты даже имеют специальные кронштейны с зажимами для надежной фиксации на столе. Это удобно в том плане, что собранный узел затем достаточно быстро устанавливается, например, в тесных и неудобных условиях ванны или санузла.

В любом случае, где бы ни проводилась пайка, необходимо обеспечить высокоэффективную вентиляцию. При нагреве полипропилена выделяется газ с резким запахом. Запах еще не самое страшное – при длительном вдыхании может возникнуть серьезная интоксикация. Поверьте, опробовано на «собственной шкуре». Автор этих строк сутки провалялся с температурой под 39° после семи часов работы в достаточно просторном совмещенном санузле, с, казалось бы, неплохо работающей вентиляционной отдушиной. Не повторяйте ошибок!

Как проводится пайка полипропиленовых труб

Общие технологические приемы сварки полипропиленовых труб

• Прежде всего, начинающий мастер должен чётко представлять, что он собирается смонтировать. Должна быть подготовлена подробная схема-чертеж, с проставленными размерами и указанием конкретных деталей – этот же «документ» станет основой для приобретения необходимого количества труб и комплектующих.
• Если позволяют условия, например, в помещении, где будет осуществляться монтаж, еще нет отделки, то схему лучше всего перенести непосредственно на стены – так будет и нагляднее, и можно промерять необходимые длины труб буквально по месту.

Залог успеха – постараться максимально возможное количество узлов выполнить в удобном рабочем положении, на верстаке. Работать с паяльным аппаратом непосредственно на месте, да еще и в одиночку, без помощника – чрезвычайно сложная задача, и допустить погрешность при этом – очень несложно. Понятно, что таких операций полностью избежать не получится, но их количество должно быть сведено к возможному минимуму.

• Готовится к работе паяльный аппарат. На его нагреватель надеваются и затягиваются винтом рабочие пары – муфты и дорны необходимых для работы диаметров. Если предполагается работа с одним типом трубы, то нечего и мудрить – одевается одна пара, максимально близко к концу нагревателя.

Есть сварочные аппараты и с цилиндрическим нагревательным элементов – у него несколько иное крепление рабочих элементов, по типу хомутного. Но разобраться в этом – несложно.

• Работать будет намного удобнее, если аппарат будет жестко закреплен на рабочей поверхности верстака. Очень здорово, если конструкцией предусмотрен винт по типу струбцины, для крепления на краю столешницы. Но и с обычным аппаратом можно постараться придумать какую-нибудь фиксацию. Например, если позволяет поверхность, ножки подставки прикручивают саморезами к верстаку.

Даже при зафиксированной подставке аппарат может «вихляться» в ней – люфт обязательно будет. Здесь тоже можно предусмотреть свое крепление – высверлить отверстие и вкрутить саморез. Когда паяльник нужен будет для выносной работы, снять это крепление – дело нескольких секунд.

• Паяльник включается в сеть. Если у него есть регулировка температуры, то выставляется примерно 260 °С – это оптимальная температура для работы с полипропиленом. Не следует никого слушать, что для 20-й трубы нужно 260 градусов, для 25 – уже 270 и так далее - по нарастающей. Температура едина, просто изменяется время прогрева сопрягаемых деталей. Во всяком случае, те таблицы, которые прилагает производитель в паспорте изделия, и которая будет размещена ниже в этой статье, рассчитаны именно на такой уровень нагрева.
• Обычно на паяльнике имеется световая индикация. Горящая красная лампочка говорит о том, что работает нагревательный элемент. Зеленая – аппарат достиг рабочего режима.

Впрочем, у многих моделей имеются свои особенности индикации. Некоторые аппараты имеют даже цифровой дисплей с индикацией температуры. Во всяком случае, прибор «даст знать» что он прогрелся до необходимого уровня.

• Готовятся к работе сопрягаемые детали – отрезается необходимый кусок трубы, побирается соединительный элемент, согласно схеме монтажа.

• Не многие это делают, а между тем технология требует – обязательная очистка участка соединения от возможной грязи и пыли, и обезжиривание. Кроме того, совершенно недопустимы даже малейшие капельки воды или влажная поверхность – водяной пар может попасть в слой расплава, создать там пористую структуру, и этот соединительный узел рискует рано или поздно потечь.
• Следующий шаг – это разметка соединения. На трубе необходимо отмерить от торца и карандашом (маркером) отметить длину пояса провара. Именно до этой отметки труба будет вводиться в нагревательную муфту, затем – и в соединительную деталь. Для каждого диаметра установлена своя величина – она будет указана в таблице ниже.

Вторая метка наносится, если имеет значение взаимное расположение сопрягаемых деталей. Например, на одной из сторон отрезка трубы уже вварен отвод 90°, а с другой предстоит смонтировать, скажем, тройник, но так, чтобы его центральный канал расположился под углом к отводу относительно оси. Для этого вначале точно определяют положение деталей, а затем наносят риску через границу, по обеим.

Особо много времени на выбор правильной позиции в ходе пайки уже не будет, а подобная «хитрость» поможет точно позиционировать сопрягаемые детали.

• Следующий шаг – это уже непосредственно пайка соединения. Она в свою очередь, также включает несколько фаз:

— С двух сторон одновременно труба вводится в муфту паяльника, а соединительный элемент одевается на дорн. Труба должна зайти до сделанной отметки, соединительный элемент – до упора.

— После того как труба и соединительный элемент вставлены до конца, начинается отсчет времени прогрева. Для каждого диаметра установлен свой оптимальный срок, которым и следует руководствоваться.

— Как только время истекло, обе детали снимаются с нагревательных элементов. У мастера есть буквально несколько секунд, чтобы придать деталям правильно положение и, обязательно, соосность, вставить одну в другую с усилием и завести до той же отметки. Легкая корректировка, без проворачивания относительно оси, допускается только в течение одной-двух секунд.

— В этом положении детали должны удерживаться, без малейшего смещения, в течение установленного срока фиксации.

— После этого собранный узел не должен испытывать никакой нагрузки на время установленного периода остывания и полимеризации полипропилена. И только затем его можно считать готовым

Теперь – об основных параметрах, которых необходимо придерживаться при проведении монтажа. Для удобства восприятия они сведены в таблицу:

Наименование показателей	Диаметр трубы, мм
	16	20	25	32	40	50	63
Длина провариваемого участка трубы, мм	13	14	16	18	20	23	26
Время нагрева, секунд	5	5	7	8	12	12	24
Время на перестановку и соединение, секунд	4	4	4	6	6	6	8
Время для фиксации соединения, секунд	6	6	10	10	20	20	30
Время на остывание и полимеризацию узла, минут	2	2	2	4	4	4	6
Примечания: - Если свариваются тонкостенные трубы типа PN10, то период прогрева самой трубы сокращается вдвое, но время нагрева соединительной детали остается таким же, как указано в таблице. - Если работы проводятся ну улице или в холодном помещении при температуре ниже +5°С, то срок прогрева увеличивают на 50%.

Насчет уменьшения установленного времени прогрева (за исключением упомянутого в примечании к таблице случая) не может быть и речи – качественного соединения не получится, и узел обязательно со временем потечет. А вот по поводу некоторого незначительного увеличения - у мастеров единства взглядов нет. Мотивация здесь такова, что трубы различных производителей могут слегка отличаться материалом, то есть встречаются более жесткий или, наоборот, мягкий полипропилен. Но у мастеров есть наработанный опыт, точное знание используемого материала, а для новичка все же рекомендуемые показатели должны быть взяты за основу.

Добрый совет – при покупке труб и комплектующих – взять небольшой запас самых дешевых соединительных элементов, и провести эксперимент - тренировку. Можно подготовить несколько отрезком трубы и выполнить пробные пайки.

При качественной пайке внутри соединительного узла по окружности создается аккуратный буртик высотой порядка 1 мм, который не станет мешать свободному проходу воды. Снаружи также будет образован аккуратный буртик, не портящий внешнего вида соединения.

ножницы для труб

А вот перегрев уже чреват получением бракованного соединения. Расплавленный полипропилен начинает при совмещении деталей продавливаться внутрь, где образуется и застывает «юбка», в значительной мере закрывающая проход. Напор воды в таком водопроводе может быть пониженным, а кроме того, подобный дефект нередко со временем становится местом образования засоров.

Проведение подобного практического занятия поможет точно определиться со всеми параметрами пайки и избежать ошибок.

Особенности работы с трубами, имеющими алюминиевое армирование

Как уже упоминалось выше, здесь возможны два варианта – слой армирования расположен около поверхности трубы, или же в глубине стенки. Соответственно, различаются и методы подготовки трубы к свариванию.

• Понятно, что расположенные у поверхности слой алюминия просто не даст провести полноценный прогрев и соединение узла. Кроме того, подобные трубы всегда имеют диаметр чуть выше, и попросту не войдут ни в нагревательную муфту, ни в соединительные элемент. Значит, необходим счистить этот слой до «чистого» полипропилена.

Для этого используется специальный инструмент – шейвер. В него вставляют отрезок трубы и начинают проворачивать – установленные ножи аккуратно последовательно срезают верхнее полимерное покрытие и расположенный под ним алюминий.

Обработку ведут до упора трубы в дно инструмента – размеры шейвера предусмотрены такими, что он срежет фольгу ровно в той полосе, которая и требуется для сварного соединения при данном диаметре, то есть можно даже не проводить соответствующую разметку.

При пайке весь очищенный участок должен быть прогрет, а потом вставлен в соединительную деталь полностью. Оставлять снаружи даже тонкую полоску защищенной трубы – запрещается.

• Если алюминиевая фольга спрятана в тоще материала, то она, казалось бы, никак не помещает качественной пайке. Но здесь уже есть другой нюанс.

Если труба не будет защищена с торца, то проходящая под давлением вода будет пытаться расслоить ее, найти выход между алюминиевым слоем и внешней полипропиленовой оболочкой. Алюминий, кроме этого, может начать корродировать, терять свою прочность. Итогом такого расслоения сначала становятся «волдыри» на теле трубы, которые затем обязательно заканчиваются крупной аварией.

Выход - создать такие условия, чтобы при проведении сварки торец трубы и алюминиевый слой были бы полностью закрыты расплавленным полипропиленом. А этого можно достичь, проведя обработку специальным инструментом, о котором говорилось выше –торцевателем.

Внешне он может быть схожим с шейвером, но ножи его расположены иначе – они точно выровняют торец, срежут фаску и удалят тонкую, порядка 1.5 – 2 мм от обреза, полоску алюминиевой фольги по окружности. При прогреве и в ходе сопряжения деталей создаваемый буртик расплавленного полипропилена полностью закроет торец трубы, и узел получит необходимую надежность.

Трубы со стекловолоконным армированием никаких особенностей монтажа не имеют.

• Процесс пайки, как говорилось, лучше всего проводить на удобной просторной рабочей площадке, по максимуму собирая готовые узлы водопровода (контура отопления), и лишь потом устанавливая и соединяя их по месту.

Работа «у стены» всегда более сложная, трудоемкая и нервная, так как приходится одной рукой удерживать достаточно тяжеловесный аппарат, одновременно обеспечивая подачу на нагрев обеих сопрягаемых деталей. Нередко без помощника такое сварное соединение выполнить практически невозможно. Поэтому и стоит свести количество подобным операций к минимуму.

Но при этом важно не допустить оплошность. Для соединения узла необходимо обеспечить определённую степень свободы сопрягаемым деталям – их нужно развести в стороны, чтобы установить между ними сварочный аппарат (плюс к этому нагревательная пара также имеет определенную ширину), затем аккуратно, без перекоса вставить в дорн и муфту, после прогрева обеспечить поступательное снятие, а затем – соединение. Необходимо заранее предусмотреть этот момент – хватит ли имеющегося люфта, чтобы выполнить все эти манипуляции.

• Бывает, что неопытные мастера, не предусмотрев этот нюанс, сталкиваются с тем, что остался последний сварной шов, а выполнить его – нет никакой возможности. Что делать?

Выходом может стать вваривание в разрезанную трубу разборной соединительной пары – резьбового фитинга и муфты с накидной гайкой-«американкой». Соединение получается надежным, а припаять такие элементы даже в подобных сложных обстоятельствах – уже не составит труда.

• Если хоть какой-то узел в ходе монтажа вызывает даже малейшие сомнения – безо всякого сожаления его следует вырезать и вварить другие детали. Поверьте, это не займет много времени и не повлечет серьезных затрат. Но вот если со временем такой сомнительный участок вдруг даст протечку – последствия могут быть весьма печальными.
• О следующей группе ошибок уже говорилось выше – это нарушение технологии пайки труб. Сюда можно отнести недостаточный или чрезмерный прогрев. Усилие, приложенное к деталям при соединении, должно быть в меру. Слишком сильное сжатие приведет к образованию внутренней «юбки». Не менее опасно недостаточное приложение силы – труба не входит в гнездо соединительной детали до конца, там остается небольшой участок с увеличенным диаметром и утончённой стенкой – потенциальное место прорыва!

• Не забывайте про очистку свариваемых деталей от грязи и жира. Возможно, это кажется несущественным, но в практике – вполне достаточно случаев, когда подобное пренебрежение впоследствии оборачивалось слабым соединением и образованием протечки.
• Очень опасны попытки изменить положение деталей в период схватывания и остывания соединения. Внешне это может и не проявиться, но в соединительном шве появляются микротрещины, который впоследствии приводят к авариям. Не нравится соединенный узел – «в топку» его, и делайте новый, но не пытайтесь изменить!
• При зачистке армированной трубы на очищенном участке не должно оставаться даже крошечного фрагмента фольги – это способно стать потенциальным местом будущей протечки.
• Еще одна рекомендация. Понятно, что материал должен быть качественным – не стоит гнаться за дешевизной, так как проиграть можно намного больше, тем более что даже брендовые полипропиленовые трубы и комплектующие к ним – не настолько дороги. Но известны случаи, когда при монтаже качественных труб, проведенном с точным соблюдением технологии, соединительные узлы все же со временем начинали подводить. А причина проста – использовался действительно качественный материал, но различных производителей. Несущественные, казалось бы, отличия в химическом составе и физико-технических характеристиках полипропилена давали такой неожиданный результат – полноценная диффузия расплавов не достигалась.

Поэтому – совет напоследок: применяйте качественные трубы одного производителя. Наверное, понятно, что и все комплектующие тоже должны быть этого же бренда.

В завершение публикации – познавательный видеосюжет о пайке полипропиленовых труб:

Видео: мастер делится секретами качественной пайки полипропиленовых труб

Для разветвления или проводки различных водных коммуникаций (систем отопления, канализации и водопровода) необходимо использовать специальные технологии. Пайка пластиковых труб может выполняться специалистами, но её также легко осуществить своими руками.

Инструменты для пайки

Чтобы соединить между собой отдельные части водопровода, необходимо использовать технологии температурного воздействия. Пайка или сварка пластиковых труб позволяет обеспечить диффузию молекул пластмассы, как результат получается прочное и герметичное соединение.

Фото – аппарат для пайки пластиковых коммуникаций

Эти работы проводятся при помощи специальных устройств – сварочного инвертора для пластиковых труб или пистолета:

1. Сварочник считается более профессиональным аппаратом и в основном используется опытными сантехниками. Его цена на порядок выше стандартного бытового пистолета;
2. Пистолет представляет собой своеобразный паяльник, который может точечно воздействовать на отдельные части пластиковых или металлопластиковых коммуникаций.

Аппараты для сварки можно классифицировать по мощности. Сейчас наибольшей популярностью пользуются универсальные модели на 1500–1600 Вт. Они удобны для бытового использования, кроме того в комплекте идет также комплект насадок для работы с различными типами трубопроводов.

Фото – конструкция паяльника

Нужно отметить, что помимо специальных устройств также понадобятся дополнительные инструменты. В частности, это ножницы для резки водопроводных деталей. А также роликовый труборез, который позволяет обеспечить максимально ровный и гладкий срез на поверхности коммуникаций.

Также при работе с металлопластиковыми или армированными фольгой трубами понадобится инструмент для зачистки – шлифовщик. Он выровняет кромку среза, на которой часто после обрезки нужного участка остаются небольшие неровности. Если проигнорировать этот процесс, то соединение может получиться недостаточно прочным и герметичным, что повлияет на работу всей канализационной системы.

Если требуется пайка труб из пластика большого диаметра – от 110 мм, то применяется электрическая муфта. Она насаживается на соединение и нагревает место стыка. В процессе главную роль играет центрирование отдельных участков коммуникаций, т. к. проконтролировать процесс во время сварки практически невозможно. Для работы с таким устройством применяется специальным центрирующий станок, который позволяет выровнять поверхность среза, чтобы получить максимально плотный шов. Мощность муфт несколько отличается от мощности сварочных аппаратов и пистолетов для пайки, в большинстве случаев требуется немного большие показатели – свыше 1500 Ватт.

Также часто в домашних условиях используется холодная пайка. Технология подразумевает применение агрессивного клеящего состава, который обеспечивает диффузию молекул пластика без использования нагревающих элементов. Главным достоинством способа является простота. Такая сварка легко производится даже без опыта, кроме того не требуется закупка дополнительных аппаратов. Но вместе с этим такая спайка считается недолговечной, т. е. это скорее, срочные меры, нежели вариант постоянного соединения труб.

Фото – пример холодной пайки пластиковых коммуникаций

Купить инструмент для пайки пластиковых труб можно практически в любом сантехническом магазине, в среднем он стоит от 800 рублей до нескольких десятков тысяч. К примеру, в Севастополе стоимость WESTER DWM 1000B варьируется в пределах от 1800 рублей до 2000.Цена зависит от заявленной мощности аппарата, марки и его назначения.

Видео: как правильно паять пластиковые трубы

Инструкция по пайке

Самостоятельная сварка пластиковых трубопроводов производится при использовании проекта канализации и в соответствии с ГОСТами. Для каждого материала пайка производится в соответствии с определенной температурой, таблица ниже поможет подобрать нужные значения:

Диаметр, мм	Нагрев, секунды	Сварка, секунды	Охлаждение, секунды
16	6	4	3
20	6	4	4
25	7	4	4
32	9	4	4
40	12	5	4
50	17	5	5
63	23	5	5
75	30	7	7
90	38	7	8
110	48	9	10
160	80	14	14

Пошаговая инструкция, как произвести пайку пластиковых труб систем отопления или соединить водопровод:

1. На сварочный прибор нужно установить специальные насадки, к примеру, фитинги для труб 25 мм. При помощи таблицы определяется время их нагрева, температура согласно нормам находится на отметке 260 градусов. Это оптимальный параметр для пайки обычных пластиковых и армированных труб;
2. После подготавливаются прочие сантехнические инструменты. Перед произведением резки обязательно проверьте, чтобы резак был наточен. Для небольших диаметров срез рекомендуется делать не под прямым углом, а под 45 градусами;


   Фото – паяльный комплект

3. Теперь нужно отмерять размер фитинга на трубе и учесть зазор в 1 мм. Он должен присутствовать при присоединении. Отметьте его на коммуникации. Это очень важно, т. к. фитинг нельзя задвигать до упора, после нагрева пластик немного расшириться;
4. На предварительно нагретую насадку нужно насадить фитинг, после в другое отверстие соединяющей детали нужно вставить трубу. Далее, нагревается пистолет и насадка снова прогревается по всей длине;


   Фото – нагрев элементов

5. Осталось аккуратно снять нагретые детали и соединить их. В результате выйдет прочное и герметичное крепление с фитингом;
6. Следующий этап пайки труб включает в себя повторный нагрев паяльника, но только теперь на насадку надевается отрезок с фитингом, а в другое отверстие вставляется свободная часть коммуникации;
7. После нагрева операция повторяется: детали снимаются с насадки и соединятся.

Когда работы окончены нужно подождать указанное время для охлаждения соединения, некоторые мастера также для ускорения процесса пользуются феном.

Фото – фен для пластика

Иногда нагревательный утюг использовать нельзя и требуется применение электромуфт. Их принцип действия очень похож с описанным выше, главное различие в том, что для такой пайки труб нагревается полностью весь аппарат, а не отдельные его насадки.

Перед началом сварки нужно обязательно обезжирить отрезки, а также очистить их от пыли и грязи. Для этого протрите фитинг и муфту спиртом внутри, а трубу – снаружи. Пайка производится также, как сказано ранее.

1. Не оказывайте слишком большое давление при соединении трубы с фитингом. После пайки пластик становится более податливым, из-за чего при чрезмерном надавливании внутри трубы могут появиться морщинки;
2. Не допускайте того, чтобы фитинг свободно ходил по трубе;
3. Строго следите за временем нагрева и температурой. Если Вы превысите или, наоборот, сократите эти показатели, то крепление получится непрочным;
4. Работая дома с трубами воды или канализации, оставляйте на месте крепления зазор не больше 1 мм, в противном случае на этом участке будут протечки.
