Как сделать цепи противоскольжения ниву шевроле своими руками. Цепи противоскольжения на колеса своими руками Цепи для колес автомобиля своими руками
Материал «Как сделать цепи противоскольжения ниву шевроле своими руками. Цепи противоскольжения на колеса своими руками Цепи для колес автомобиля своими руками» объединяет ключевые сведения по теме и конкретные подсказки для практического применения. Информация разбита на смысловые разделы, поэтому нужный ответ легко найти без долгого поиска.
Начните с краткого обзора или откройте подходящий пункт содержания.
Содержание статьи
Главное по теме
Если машина задумана не для штурма бездорожья, а для нормального движения требуется чистый асфальт, то обойтись без средств противоскольжения не получится.
В обозримой истории нет достоверных фактов первых случаев использования цепи противоскольжения для увеличения проходимости. Вероятнее всего, первые аналоги появились на грузовых автомобилях, работающих колонной в раскисшей грязи или снегу. А опытом применения цепей противоскольжения для грузовых автомобилей были попытки обматывать кусками цепей и тросов колеса тягачей и малотоннажных буксиров на дорогах Первой мировой войны. Разумеется, большинство того, что относилось к первым цепям противоскольжения, изготавливалось своими руками.
Сегодня немалая часть автолюбителей изготавливает различные варианты цепей противоскольжения своими руками, фиксирует процесс на видео и выкладывает в интернет.
Конструкции цепных приспособлений противоскольжения
Эффект увеличения проходимости автомобиля основан на увеличении сцепления шины колеса с грунтовым или снежным основанием, сделать его более надежным Звенья цепи выступают в качестве грунтозацепов с большой площадью охвата снежной или грязевой массы. С другой стороны, под весом колеса и машины давление звеньев цепи на поверхность дороги - лед, снег или раскисший грунт, возрастает в сотни раз, благодаря чему опорная поверхность уплотняется и сцепляется с колесом. Простое приспособление противоскольжения позволяет сделать движение автомобиля управляемым и увеличить тягу вдвое.
Рабочая зона цепи противоскольжения представляет собой ленту из соединенных между собой фрагментов по 15-20 звеньев, образующих ромбовидный, лестничный или диагональный рисунок. Более плотный рисунок может просто сделать приспособление неподъемным. В зависимости от конструкции, крепление ленты осуществляется двумя тросами или проволочными кольцами, стягивающими концы фрагментов по обе стороны колеса, тем самым обеспечивая крепление рабочей поверхности на протекторе шины. Для фиксации натяжения обычно используется рамочный замок или защелка. По-разному оценивается эффективность рисунка в противоскольжении.
Наиболее важные характеристики цепей противоскольжения:
- прочность звеньев, высокое качество металла и сварки, наличие защитного покрытия, способного сделать коррозию минимальной;
- сделать наименьшее количество манипуляций при монтаже, цепь нужно фиксировать закрытием одного или двух замков;
- отсутствие элементов, способных вывести из строя узлы подвески, суппорта или резину шины колеса.
Иногда для увеличения эффекта противоскольжения звенья могут сделать из прутка или проволоки не круглого сечения, а квадратного или прямоугольного.
Самодельные цепи противоскольжения
Если присмотреться к цепи противоскольжения на фото и внимательно изучить систему натяжения, становится ясно, как сделать цепи противоскольжения своими руками, особенно, если есть видео процесса изготовления. Проще говоря, необходимо сделать своего рода сетку из цепных отрезков по размеру шины, с механизмом натяжения системы. Обычно для изготовления вымеряют размеры боковин и поперечных отрезков с запасом в 1 звено и определяют длину троса, с помощью которого предполагается натянуть цепи на колесе. В самом простом варианте цепи можно использовать обычную хозяйственную цепь, с диаметром прутка не менее 5-6мм, с надежно сваренными звеньями.
В качестве натягивающего устройства используется пара болтов М10 или М12. В качестве бокового крепления можно сделать проволочную арку, а можно использовать тросик от привода ручного тормоза автомобиля, предварительно выполнив на концах петли для продевания натяжного болта. Иногда самодельные цепи противоскольжения изготавливаются из разных материалов, например, для фиксации и натяжения используются ремни из кевларовых и полиамидных волокон.
Отличия устройств противоскольжения, изготовленных промышленным способом.
В отличие от домашних вариантов, сделанных собственными руками, промышленные образцы вынуждены конкурировать на рынке, а значит, из нужно сделать более удобными и надежными за счет применения:
В качестве иллюстрации можно привести продукцию - классические цепи противоскольжения фирмы Рewag, одной из старейших в Австрии, или трекеры - цепи противоскольжения Mita. Последние устанавливаются в желоб протектора, крепятся индивидуально, все операции можно сделать одним ключом. Эффективность не хуже классического варианта, но стоимость комплекта весом в 9 кг примерно втрое дороже.
Одним из известнейших брендов являлись цепи противоскольжения Thule в классическом исполнении. В конструкции использован ромбовидный рисунок с наружной асимметрией, что дает возможность эффективно обеспечивать сцепление на льду. Монтирование на колесо осуществляется с помощью специального арочного приспособления и центральной алюминиевой стойки, обеспечивающих автоматическое натяжение фрагментов и быстрое снятие в несколько движений. Для предупреждения возможного повреждения диска дополнительно устанавливается защита из синтетического износостойкого материала.
Что лучше - цепи или браслеты противоскольжения
Кроме необычной идеи трекеров Мита, среди устройств противоскольжения особняком стоят браслеты цепи противоскольжения. Идея унитарного устройства, более дешевого, универсального и простого в использовании, давно требовала своего воплощения. В чем преимущества браслетной схемы борьбы с пробуксовкой.
Во-первых - универсальность и гибкость применения. Браслет легче одеть на колесо, можно легко регулировать количество установленных устройств, значительно меньше страдает резина колеса.
Во-вторых, они изготавливаются на основе высокопрочной резины, кевларовых волокон, износостойких полимеров и, как результат, значительно легче стальных цепных устройств. Браслет легче ремонтировать и обслуживать, шипованную высокопрочными металлокерамическими или твердосплавными шипами резиновую накладку проще отремонтировать, чем, если бы речь шла о цельнометаллической конструкции.
Среди недостатков браслетов можно отметить более высокую стоимость и опасность сделать крутые повороты на скорости более чем 20-25 км/ч, в любом случае, после преодоления снежных или грязевых преград их необходимо демонтировать.
Классические цепные устройства имеют более высокий срок службы, дешевле и тяжелее в применении. Для классического бездорожья это лучший вариант.
Цепи противоскольжения для грузовых автомобилей своими руками
Все, что позволяет бороться с пробуксовкой грузового автотранспорта, сделает его работу более надежной. Широкое применение нашли как обычные классические цепные приспособления противоскольжения, так и оригинальные идеи - автоматические цепи противоскольжения для грузовых автомобилей. Один из представителей автоматических устройств, ONSPOT VBG, управляется дистанционно, конструкция позволяет сделать подключение с помощью пневмопривода, управляемого с пульта в кабине водителя. Используется на скорости не выше 50 кмч. Эффективность работы автомата и его надежность несколько ниже обычных цепей противоскольжения для грузовиков, но автомат сделает применение более безопасным.
Для того, чтобы сделать цепное устройство противоскольжения своими руками следует:
- правильно измерить длину и ширину протектора колеса по окружности покрышки;
- сделать две заготовки кольцевых креплений для колес. Они будут располагаться по обе стороны диска. Одно из креплений выполняется разъемными с замком - для натяжения и фиксации цепей с наружной части колес. Второе крепление тоже разъемное, но вместо замка на концах заготовки кольца выполняются крючки, позволяющие замкнуть крепление в кольцо;
- нарезаем заготовки - 8-9 кусков цепей поперечных цепных сегментов и через последние звенья продеваем проволоку кольцевых креплений;
- для облегчения монтажа цепи противоскольжения своими руками один из цепных отрезков заменяем отрезком проволоки диаметром 7-8мм, выгибаем его в виде арки и привариваем концы к кольцевым проволочным креплениям.
Как одеть цепи противоскольжения своими руками
Одеть ее не представляет особой сложности, но требует труда, аккуратности и внимания. Прежде всего, цепь раскладывается перед колесом, замками на внешнюю сторону и крючками задней части цепи на внутреннюю сторону колеса. Наезжаем на устройство так, чтобы от конца разложенного приспособления вдоль следа до точки опоры колеса на снег или грунт было примерно 20-25см. Забрасываем оставшуюся часть цепной системы на колесо и аккуратно расправляем все элементы. Далее зацепляется крючок с внутренней стороны колеса и замыкается наружный замок. Если на цепи есть устройство регулировки натяжения, необходимо сделать все, чтобы увеличить натяжение и выбрать слабину.
Видео как установить цепи противоскольжения:
Приближается зима, не говоря о том, то уже сейчас за городом встречается довольно много луж и грязи. Чтобы преодолевать такие препятствия, нужен хороший внедорожник, или же для своего автомобиля можно сделать цепи противоскольжения и возить с собой.
Основной проблемой таких устройств можно считать то, что их проблемно быстро ставить на автомобиль , особенно это касается зимы, когда работать нужно в снегу и на морозе. А ведь проехав проблемный участок, цепи необходимо еще и снять, так как долго ездить на них вредно для шин, да и по трассе ездить запрещено.
Одному автору пришло в голову крепить цепи противоскольжения, используя резинки с крюками. Теперь для установки цепей не нужны гаечные ключи и прочее. Для надежности конструкции вместо резины лучше всего использовать пружины.
Материалы и инструменты для самоделки :
Из материалов:

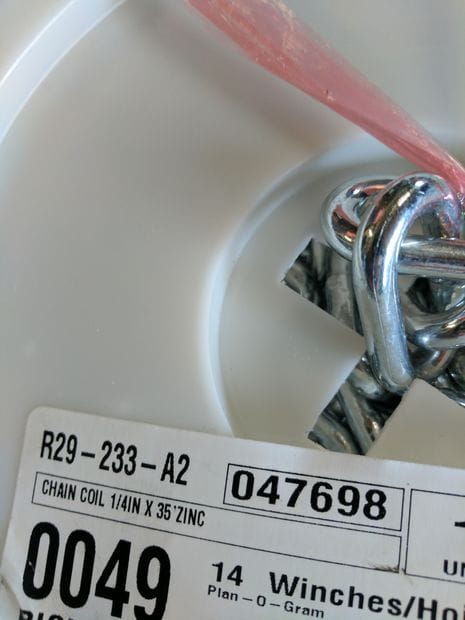

- стальная цепь (длина и толщина будет зависеть от диаметра колес);
- резинки с крюками или стальные пружины для фиксирования цепей;

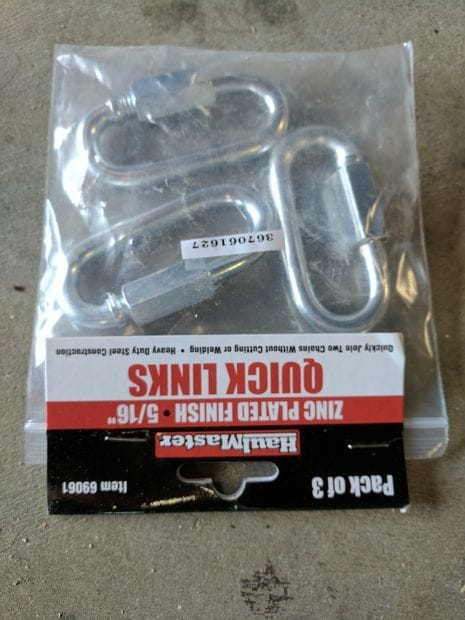

- пару карабинов для быстрого соединения звеньев цепи.
Из инструментов:

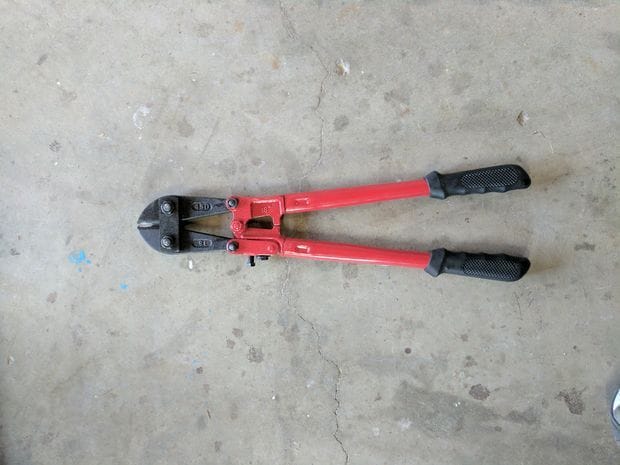

- болгарка (или другой инструмент для резки цепи;
- рулетка;
- точило и другие распространенные инструменты.
Процесс изготовления цепей противоскольжения:

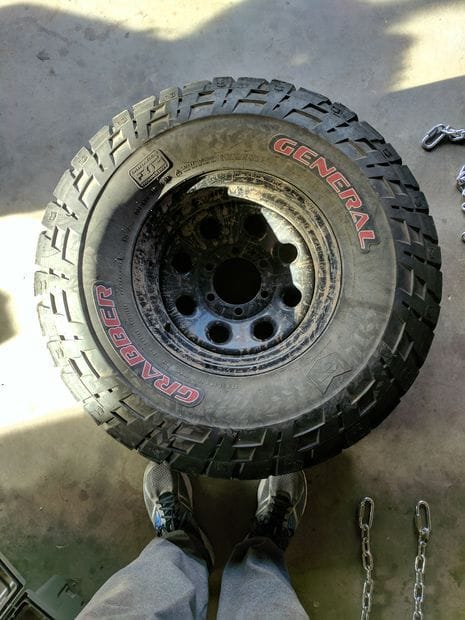

Шаг первый. Измеряем длину окружности шины
Первым делом нужно будет изготовить два кольца из цепи, по диаметру они должны быть такими, чтобы лежали примерно на половине ширины шины, ну или далее к центру. Кольца автор соединяет с помощью карабинов с резьбой.
Эти кольца нужны для крепления поперечных элементов, которые и вступают в зацеп с дорогой.
Шаг второй. Поперечные звенья
На этом этапе изготавливаются и крепятся поперечные элементы цепей. В первую очередь нужно определиться с их количеством. Чем больше их будет, тем лучше колесо будет входить в зацепление с дорогой. Как минимум их должно быть 4 штуки, если будет меньше, работа зацепов будет не эффективна, колесо будет просто зарываться в землю. Автор решил использовать 8 поперечных деталей.
Ну а далее нужно нарезать нужное количество цепей нужной длины. Длина должна быть такой, чтобы хорошо натянуть цепи на колесе, иначе они слетят. Тут они подгоняются в зависимости от ширины шины и расположения боковых колец.
Шаг третий. Окончательная сборка
Теперь все детали соединяются между собой, образуя цельные гусеницы. Соединяется все с помощью хороших крепких карабинов. Ну а после этого гусеницы нужно установить на колесо, а чтобы натянуть цепи, понадобятся металлические пружины или, в крайнем случае, резина. Для простоты крепления автор на концах резиновых полосок установил крюки.
Зимний тюнинг колес
Цепи противоскольжения представляют собой разновидность съемного протектора, при помощи которого обычное колесо для шоссе превращается в резину улучшенной проходимости. С точки зрения конструкции цепи на колеса представляют собой связанную проволоку с армированием, равномерно обхватывающую всю длину окружности шины. В состав таких цепей входит два продольных троса, расположенных на окружности колеса внутри и снаружи. Для их соединения между собой используются поперечные элементы или специальные «грунтозацепы», изготовленные из армированной резины.
Применение цепей противоскольжения позволяет существенно повысить проходимость транспортного средства за счет повышения сцепных характеристик покрышек. Это актуально при езде по таким поверхностям, как лед, грязь, рыхлый или мокрый снег и т.д. Например, при поездке за город первые 100 км пути могут пролегать по обычной дороге, покрытой асфальтом, тогда как далее необходимо повернуть на грунтовую трассу, которая и представляет собой «непроходимое» бездорожье.
В этом случае на колеса надевают цепочки против скольжения и продолжают свой путь. В противном случае существенно возрастает риск застрять в непролазной грязи, в результате чего придется искать трактор или другое транспортное средство для буксировки автомобиля. Кроме того, цепи противоскольжения существенно облегчают прохождение таких участков, как крутые подъемы, покрытые льдом, достаточно сложно преодолеваемые даже при наличии шипованной резины.
Виды колесных цепей
Разные виды защитных цепей
Существуют две основные разновидности цепей противоскольжения: мягкие и жесткие. В мягких цепях в роли поперечин выступают резиновые «грунтозацепы», тогда как жесткие соединяются при помощи звеньевых элементов. Кроме того, различают две разновидности рисунка цепей: «лесенка» и «ромбик» (другое название — «соты»). В случае рисунка «лесенка» соединения между продольными тросами выполняются в виде прямых линий, расположенных поперек аналогично веревочной лестнице. Соединения в цепях с рисунком типа «ромб» или «соты» выполняются по диагонали, в результате чего получается переплетенная конструкция.
Цепи противоскольжения также классифицируются по следующим признакам:
- размер;
- форма звеньев или «грунтозацепов»;
- материал изготовления: сталь, алюминий, титан, стеклопластик с армированием и так далее.
В ряде случаев выполняется дополнительное армирование колесных цепных конструкций при помощи металлических шипов. Однозначно ответить на вопрос о том, какую именно разновидность цепей стоит предпочесть, достаточно сложно, поскольку индивидуальные характеристики во многом зависят от планируемых условий эксплуатации. В частности, жесткие цепи лучше, чем мягкие, подходят для передвижения в условиях тяжелого бездорожья, такого как рыхлый снег или грязь.
При этом с жесткими конструкциями связаны и определенные ограничения, поскольку при скорости, превышающей 40 км/ч, возникает риск повреждения трансмиссии. В случае же мягких цепей противоскольжения, оптимально подходящих для обледенелых или немного раскисших участков дороги, можно разгоняться до 80 км/ч. При этом изнашивание резины существенно снижается по сравнению с жесткими цепями.
Аналогичная ситуация и с размерами цепей: увеличение звеньев повышает проходимость, но при этом возрастает и масса конструкции, а движение автомобиля на ровных участках дороги становится более сложным и неприятным. К тому же сильнее нагружается трансмиссия и ускоряется изнашивание резины.
Самостоятельное изготовление
Все что нужно для изготовления аксессуара
Случается также, что необходимо проехать по бездорожью, а готовой цепи противоскольжения под рукой нет. В такой ситуации можно попытаться изготовить цепи противоскольжения своими руками, используя доступные инструменты и материалы. Для этого понадобятся следующие детали:
- натяжные приспособления;
- цепочка с диаметром проволоки 4-5 мм;
- карабины диаметром 5 мм;
- крючки.
Нарезаем цепь на куски определенного размера. Для изготовления продольных участков потребуется четыре куска, в каждом из которых по 83 звена. Поперечные участки будут изготовлены из шестнадцати 13-звенных куска. Первый поперечный участок крепится на шестом звене продольной цепочки, последний — на двенадцатом. Остальные поперечные цепи закрепляются с интервалом в 10 звеньев. Для соединения поперечных и продольных звеньев используются крючки или кольца. После четвертой поперечной цепочки с одной стороны крепится пятизвенный отрезок. На концах звеньев, расположенных вдоль, устанавливаются карабины. Натяжное приспособление ставится на закрепленном конце карабина, крючок — на другом. На этом цепь можно считать готовой и пригодной для испытания на колесах автомобиля УАЗ.
Монтаж элементов

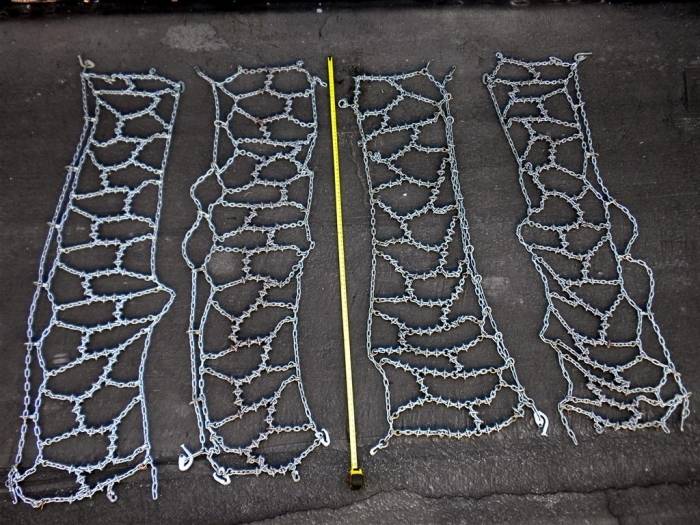

Вот готовые самодельные цепи
Цепи, повышающие проходимость, устанавливаются на ведущие колеса транспортного средства. Это можно сделать своими руками двумя основными способами: с подъемом автомашины или без него. Конкретный способ выбирает автовладелец в соответствии со своими практическими навыками и условиями работы. В любом случае установкой цепей желательно заняться еще до выезда на сложный участок трассы.
Опытные владельцы автомобилей УАЗ, набившие руку в этом деле, не испытывают никаких затруднений с самостоятельным надеванием цепей противоскольжения и справляются с этой работой буквально за несколько минут. Новички же достаточно часто сталкиваются с определенными сложностями, в результате чего могут даже отказаться от использования колесных цепей. Поэтому рекомендуется сначала потренироваться и отточить свои навыки на ровной и сухой площадке, чтобы не сталкиваться с подобными сложностями в «полевых условиях», то есть на дороге.
Установка цепей без подъема автомобиля осуществляется следующим образом:
- цепная конструкция противоскольжения тщательно расправляется таким образом, чтобы ее звенья не накручивались друг на друга, после чего раскладывается на поверхности земли;
- заводят автомобиль УАЗ, наезжают ведущими колесами на разложенную колесную цепь и фиксируют автомашину во избежание самопроизвольного начала движения;
- надевают цепочки на покрышки таким образом, чтобы по внешней стороне колес располагались запорный гак и запирающее кольцо;
- запорный крючок цепляется изнутри колеса к одному из звеньев хвостового участка цепи (3);
- поперечные ветви цепной конструкции равномерно распределяются по всей длине окружности колеса;
- запорный гак вставляется в одно из звеньев, расположенных в конце хвостового участка и разворачивается в направлении запирающего кольца;
- запирающее кольцо вводится в отверстие гака.
Надевание цепи с подъемом включает в себя следующие дополнительные этапы:
- под передними колесами автомашины устанавливаются упоры;
- автомобиль ставится на ручной тормоз;
- колесо выводится на высоту в 2-3 см над уровнем дороги.
Далее установка цепочки противоскольжения на УАЗ своими руками осуществляется описанным выше методом. Демонтаж конструкции осуществляется в обратном порядке. Установив цепь противоскольжения, рекомендуется выполнить ее тестирование, то есть проехать на автомобиле 10-50 метров и при возникновении необходимости выполнить дополнительное натягивание цепи. Для этого запорный гак и запирающий крючок переставляют на следующие звенья в хвосте цепочки.
Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.
Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.
Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.
- Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка , если браслеты монтируются на передние колеса.
- Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
- Страдает, хотя и в меньшей степени, коробка передач.
- Скорость передвижения ограничивается значением 50 км/ч.
- Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.
Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.
Устройство цепей противоскольжения
Колесные цепи противоскольжения условно делятся на жесткие и мягкие. И те, и другие представляют собой два продольных троса или цепи, натягивающиеся по окружности колеса, между которыми натянуты, в первом случае, поперечные цепи, а во втором – резиновые или пластиковые грунтозацепы.
Поперечины располагаются либо лесенкой, либо в виде ромбов или сот. Каждый из вариантов имеет свои преимущества и недостатки. «Лесенка» обладает лучшими гребущими способностями, поэтому ее предпочтительнее использовать для преодоления грязевых участков. Вместе с тем, колесо, «обутое» в такие цепи противоскольжения, склонно к зарыванию, поэтому ездить с ними нужно только «внатяг». Водителя подстерегают и другие опасности, а именно плохая поперечная устойчивость автомобиля, очень быстрый износ шин и сильные ударные нагрузки на коробку передач и рулевое управление.
Колесные цепи противоскольжения с «сотовым» рисунком наносят намного меньше урона узлам автомобиля, шины с ними тоже прослужат намного дольше. В отличие от «лесенок» такие браслеты обеспечивают хорошую поперечную устойчивость машины и постоянный контакт с поверхностью.
Какие цепи противоскольжения лучше
Однозначно сказать, какие цепи противоскольжения лучше, нельзя. Каждая разновидность лучше подходит для определенных условий, и выбрать какой-либо универсальный вариант не получится.
Так, жесткие цепи предпочтительнее использовать в условиях полного бездорожья. Благодаря более выраженным гребущим способностям, они позволяют с меньшими трудностями преодолевать сложные участки.
Мягкие резиновые или пластиковые браслеты скорее подойдут тем, кто не штурмует бездорожье, но периодически вынужден преодолевать труднопроходимые места. Преимущество данного варианта в том, что пластиковые браслеты нет необходимости снимать сразу после того, как автомобиль проехал проблемный отрезок – можно двигаться дальше с достаточно высокой скоростью, без риска повредить шины, КПП или рулевое управление.
Если водитель решил выбрать жесткие цепи, ему следует обратить внимание на размер и сечение их звеньев. Чем они крупнее, тем лучше гребущие способности цепей, и тем сильнее изнашиваются шины, коробка передач и рулевое управление. Звенья квадратного сечения также обеспечивают лучшие гребущие качества.
Цепи противоскольжения своими руками
Поскольку стоимость хорошего комплекта довольно высока, многие водители, желая сэкономить, предпочитают изготавливать цепи противоскольжения своими руками.
Процесс этот не очень сложный, а все необходимое можно найти в любом строительном магазине. Самодельные цепи обойдутся в несколько раз дешевле, тогда как их главные качества не хуже, чем у фирменных изделий из магазинов. В интернете есть немало пособий с подробными фото и видео того, как своими руками сделать подобное приспособление.
Проще всего своими руками сделать «лесенку». Для этого отмеряется два одинаковых отрезка цепи таким образом, чтобы их длина была немного меньше длины окружности колеса. Между ними с равными интервалами при помощи S-образных крючков или колец крепятся поперечные отрезки равной длины. Их длина должна быть немного больше ширины шины.
Концы продольных отрезков соединяются между собой при помощи карабинов. Посередине каждой продольной цепи нужно закрепить натяжное устройство, которое другим концом при помощи крюка будет крепиться к карабину. С помощью такого приспособления можно надежно закрепить самодельные цепи противоскольжения на колесах.
Изготовить своими руками цепи с ромбовидным рисунком несколько сложнее, хотя и с этой задачей можно справиться, особенно если воспользоваться фото- или видео-инструкциями более опытных автовладельцев.
Монтаж цепей противоскольжения на колеса
Методы монтажа не зависят от того, какие цепи надеваются на автомобиль – самодельные или заводские. Надеть цепи или пластиковые браслеты противоскольжения на колеса автомобиля можно двумя способами. Первый вариант проще, но требует больше времени. Машина поддомкрачивается, и на вывешенное колесо надевается браслет.
Второй способ более быстрый, но требует определенных навыков. Вначале нужно разложить цепи или браслеты на земле, тщательно расправив их, после чего наехать на них таким образом, чтобы до конца оставалось около 30 см. После этого длинная часть цепи надевается на колесо. С внутренней стороны цепь скрепляется крючком, все звенья расправляются, затем внешняя часть также скрепляется, и цепь стягивается регулировочным тросом.
Прежде, чем отправляться на штурм бездорожья, нужно проехать 30-50 метров и еще раз подтянуть цепи. Это позволить продлить срок службы шин. Следует отметить, что надевать цепи или пластиковые браслеты на все колеса нет необходимости, если только автомобиль не полноприводный. Для обычной машины достаточно, чтобы цепи были только на ведущих колесах.
Базовая схема представляет собой элементарную конструкцию, которая состоит из набора стальных звеньев или армированной проволоки. Равномерное распределение компонентов по всей площади покрышки является залогом успешной эксплуатации изделия. Изготовит цепи противоскольжения своими руками не составит особого труда, и доставит моральное удовольствие. Цепи противоскольжения для легкового автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.
Разновидности конструкции
Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.). В зависимости от условий использования и возможностей изготавливают три главных вида плетения: 1 . Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками. 2 . Ромб, в котором соединение выполнено наискосок, при этом получается рисунок в виде паутины. 3 . Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.
Что нужно для изготовление цепи на колеса для легкового автомобиля
Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится: Болгарка; Тиски; Цепь; Несколько десятков соединительных звеньев или карабинов; Крючки; Натяжные устройства; Несколько часов времени.Процесс изготовление
Простая инструкция, как сделать самому цепи противоскольжения: 1 . Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.Важно! Для цепи необходимо использовать армированную проволоку, в противном случае при большой скорости движения или буксировке она может разорваться и привести к травмам.
2 . Выберите подходящую для вас конструкцию цепи, например, лесенку. 3 . Нарежьте при помощи болгарки цепь на заготовки необходимых размеров. 4 . Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами. 5 . Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.Следует учитывать! Чем больше будет сделано поперечных перекладин, тем лучше станет проходимость машины.
6 . К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк. 7 . Для окончательного соединения системы на колесах используйте два натяжных устройства.
Как одеть цепи на колеса
Изготовление цепей на резину размером 265-75-16
Итак, для начала определяемся, какие цепи хотим иметь. Имею в виду рисунок цепи. Он бывает "лесенкой", сотообразный, ромбообразный. Самый лучший считается второй тип - соты. Однако, недолго подумав, решил делать "лесенку". Причин несколько: это самый простой способ, и цепи планировались использоваться только для преодоления определенной преграды, а не для длительной езды (это про то, что на цепях "лесенкой" при пробуксовке машину стаскивает вбок). Далее выбираем тип цепи. Я купил длиннозвеневую, с диаметром прутка - 5мм. Потом прикладываем кусок цепи к колесу, понимаем, какая длина будет у несущих частей нашей цепи. Для этого не обязательно накладывать цепь кругом на колесо, достаточно измерить цепью диаметр, умножить его на Пи (3.14). У меня получилось 48 звеньев. Потом прикладываем цепь от середины профиля резины внешней стороны до середины профиля резины внутренней стороны получаем длину поперечный частей - у меня получилось 13 звеньев. После этого определяем, сколько нам нужно поперечных элементов. Скажу сразу, что я остановился на восьми. Теперь берем в руки болгарку, набираемся терпеньем и начинаем нарезать куски цепи.
Получили 8 кусков цепи для поперечин
Удобнее всего звено, которое будете пилить, зажимать в тиски, распиливать по месту заводской сварки, и разгибать пассатижами. На каждом куске по краям должны быть полуразогнутые звенья. Далее отрезаем длинные части нашей лесенки.
Считаем сколько на ней звеньев. Отнимаем 8 (это те звенья к которым будут прикреплены поперечины), оставшееся делим на 8 - узнаем сколько звеньев между поперечинами, чтобы равномерно их разместить по всему диаметру колеса. У меня получилось 48-8=40, 40/8=5. Получается, крепим поперечину, отсчитываем пять зубьев, на шестое крепим поперечину и так далее. Собираем цепи.
Комплект почти готов.
После этого нужно все разрезанные вами звенья проварить. Я использовал электрод 2мм.
Вот таким образом свариваем каждое разрезанное звено. Кстати, минус подключите к тискам, так намного проще.
Забегая вперед, скажу что при тестировании моих цепей выяснилось, что заводская сварка звеньев не выдерживает, поэтому нужно набраться еще терпения и проварить все звенья поперечных частей цепи, можно их не пилить, а наваривать прям на место заводской сварки.
Проваренная поперечина.
Изготовление замка.
Цепи готовы, но их надо же как-то скреплять на колесе. На заводских цепях сделаны специальные металлические замки. Я заморачиваться не стал и придумал 2 варианта. Оба были протестированы и показали успешные результаты. На внутренней стороне цепи для соединения используем обыкновенный карабин Рапид. Вариант 1 . На внешней стороне используем кусок веревки, подойдет диаметров 8мм. После одевания, веревкой цепь связывается. Только изучите как нужно вязать специальный узел, который после нагрузки легко развязывается. Вариант 2 . На внешнюю сторону цепи устанавливается все тот же карабин Рапид. А вот для натягивания цепи нужно сделать вот такое нехитрое устройство.
Устройство для стягивания цепи, чтобы можно было застегнуть карабин.
Как им пользоваться, надеюсь понятно. Если не понятно, вот фотография:
Стягиваем рычагом края цепи, одеваем карабин.
Ну вот и все. Цепи были протестированы в грязи и снегу. Отработали на все 100%.
