Как сделать освещение в сауне своими руками. Какие светильники выбрать для бани в парилку? Какие светильники можно использовать

07.03.2020

Не использовали не только светильники, а и даже лучины и свечи, поскольку среда в парной была слишком влажной и жаркой. Современные достижения позволяют провести проводку во всех банных помещениях на любой «вкус и цвет» как говорится. Но, учитывая температурные условия парной, к проводке предъявляются самые высокие требования безопасности и пренебрегать ими нельзя. Мы расскажем о том, как правильно сделать освещение в бане в парилке своими руками.

В большинстве случаев баня строится недалеко от жилого дома. Для банной проводки требуется отдельный автомат на распределительном щитке. Прокладка электрики осуществляется двумя способами:

Подземным. Для прокладки кабеля заготавливается специальный короб под землей, прокладываемый через специальные отверстия в фундаменте на высоте около полуметра. Трубы входа в баню должны превышать по размеру сечение электрокабеля в 2 раза.

Подбирайте лампы, рассчитанные на высокие температуры

Наземным. Проводка тянется по воздуху на высоте не менее 2,5 метров и заводится в помещение через стенное отверстие либо кровлю. Кабель используется голый или же самонесущий. Второй вид более надежен и практичен.

Совет. Каждый провод должен иметь отдельную трубу входа. Располагаем ее под небольшим наклоном для защиты от косых дождевых струй.

Основные правила для «правильной» прокладки электропроводки в парной

Для того чтобы банная электропроводка четко и надежно функционировала, все ее элементы должны быть подобраны грамотно, а монтажные работы проведены с соблюдением определенных правил:

Монтаж системы освещения в парилке своими руками

Перед тем как приступить к прокладке проводки, тщательно продумайте местоположение розеток и выключателей (идеальное место - предбанник/комната отдыха). Кроме того, кабель ни в коем случае не должен проходить рядом с отопительными приборами.

Освещение в парной осуществляется следующим образом:

Располагаем в специальной металлотрубе куски проводов, которые будут использоваться для электропроводки в парной. Кабелей должно быть минимум два, чтобы подключить два светоэлемента. Один из них будет служить «подстраховкой» на случай перегорания второго.
В парной проводка монтируется исключительно закрытого типа. В связи с этим целесообразно прокладывать электрокабель на этапе строительных работ в бане или капремонта. Кладем кабеля до мест подключения светильников.
Монтируем и тщательно изолируем керамические патроны на оконцовках проводов.
Монтируем светильные элементы и прячем их под термостойкие корпуса, выполненные из фарфора либо закаленного стекла (матового). Настенные светильники должны выдерживать температуру до 150 градусов, а потолочные - до 200.
Закрываем светильники специальными защитными решетками, которые предотвратят получение ожогов при случайном к ним прикосновении.

Совет. Старайтесь не монтировать светильники на потолке ввиду повышенных температур. Оптимальным местом будет часть стены, расположенная под потолком. К тому же, таким образом вам удастся создать приглушенный расслабляющий свет.

Практические советы по выбору осветительных приборов для парилки

Парилка в бане помогает нам не только прогреть и пропарить тело, но и отдохнуть, расслабиться. Поэтому освещение для парной должно быть соответствующее: приглушенное, слабое, настраивающее на волну релакса.

Учитывая температурные особенности данной комнаты, светильники должны быть исключительно жароустойчивыми и абсолютно герметичными, изготовленными из специальных материалов. Оптимальным местом для размещения светильников будут углы и части стен под потолком.

Среди разнообразия светильников лучшим вариантов для парной будут оптоволоконные. Они не только создают нужное освещение, но также имеют более высокий уровень безопасности по сравнению с обычными лампами накаливания.

В парилке лучше разместить баню с желтым светом

Ни в коем случае не используйте в парной лампы дневного света, поскольку при нагревании они могут взорваться и распространить ртутные пары по комнате. Слишком мощные лампы накаливания также не подойдут - они будут нагревать защитные решетки для светильников. Мощности в 75 Вт будет вполне достаточно.

Что касается плафонов, то наибольшей популярностью среди строителей пользуются противотуманные матового или пастельного цвета. Очень стильно будет смотреться дополнительная подсветка в зоне полок и на уровне пола, к тому она только усилит расслабляющую атмосферу комнаты.

Мы рассказали вам о том, как правильно сделать проводку в парной. Как вы могли убедиться, все не так уж и сложно, главное соблюдать правила безопасности и выбирать качественные светоэлементы из подходящих материалов. Желаем удачи!

Электропроводка в бане: видео

Ни в одной бане невозможно создать комфортную обстановку без качественного освещения. Согласитесь, мрачные помещения не настраивают ни на оздоровительные, ни на . Именно поэтому подключение электрической системы – одна из первостепенных задач после завершения непосредственного строительства. Впрочем, и одна из самых хлопотных. Особенно это касается работы в парилке – наиболее сложном помещении бани. Чтобы правильно и безопасно провести здесь освещение своими руками, нужно знать немало — не просто правил и тонкостей, а даже обязательных требований к электрической системе в парной – о них и пойдет речь далее.

Общие требования к электропроводке в парилке

Чтобы электросистема в парной функционировала бесперебойно и безопасно, нужно учитывать определенные требования по части качества и установки ее рабочих элементов:

Класс защиты осветительных приборов и выключателей должен быть не ниже IP 44.
Проводку нужно прокладывать прямо, а если возникает необходимость сделать повороты, их угол должен быть строго 90 градусов.

Важно! В парилке может использоваться только закрытая проводка. Поэтому вопросом освещения желательно заняться сразу же после возведения коробки бани или в процессе капремонта – так у вас будет возможность спрятать проводку под обшивку.

Минимальное расстояние кабеля от потолка, пола и трубопровода – 10-15 см.
Минимальное расстояние розеток от уровня пола – 50 см, а выключателей – 150 см.
К выключателям и розеткам провода нужно вводить снизу – это позволит предостеречь попадание в них конденсата.
Стыки проводов необходимо закручивать, а затем фиксировать сваркой или пайкой. При использовании зажимающих клемм нужно регулярно проверять степень прочности контакта. Не забывайте также подтягивать сами клеммы.

Для парной используйте только специальные светильники

Устанавливать проводку можно только в тех парных помещениях, стены которых или выполнены из негорючих материалов, или прошли соответствующую защитную обработку.

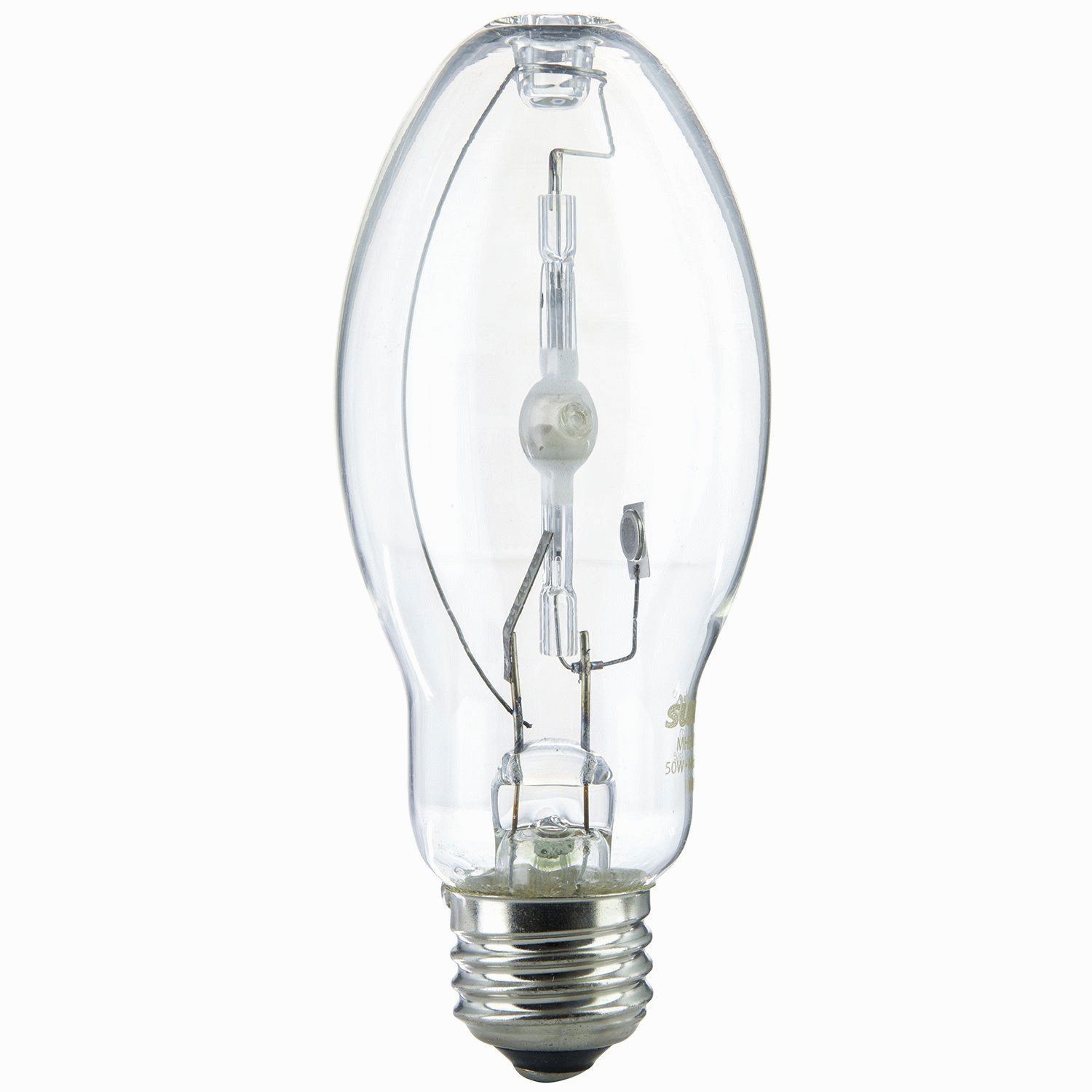

Выбор ламп для парилки

Учитывая специфические эксплуатационные условия парилки, в ней будут уместны далеко не все виды осветительных ламп. Так, наиболее подходящими здесь считаются следующие варианты.

Важно! В парилке запрещено применять люминесцентные лампы, в основе которых имеется ртуть – они не отличаются стойкостью к температурным перепадам, поэтому могут быстро деформироваться в сложных условиях, а это чрезвычайно опасно для человека.

Организация освещения в парилке

Когда правила усвоены, а осветительные приборы выбраны, можно приступать к проведению освещения в парилке:

Оцените обстановку в помещении и определите, где будут располагаться светильники и по какому пути будут проходить провода.

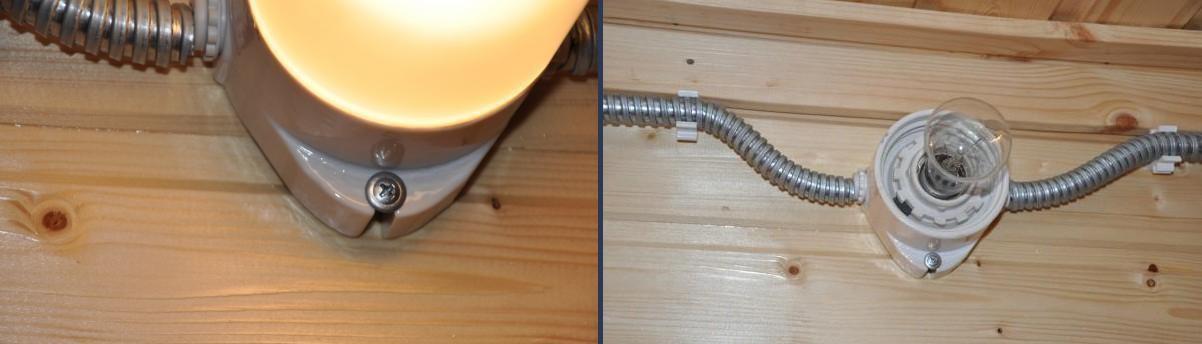

Подготовьте гофротрубу или металлорукав и поместите в прибор провода, которые будут использоваться для подключения осветительных приборов.
От распределительного короба проложите кабель к зонам, где планируется монтаж светильников.
На оконцовках проводов закрепите патроны, желательно керамические, и тщательно их изолируйте.
Установите выключатель и проложите к нему кабель от короба.

Совет. Оптимальный вариант расположения выключателя – с наружной стороны входа в парилку.

Вкрутите лампочки в патроны и закройте их герметичными светильниками. Желательно, чтобы их корпуса были выполнены из термостойкого фарфора, а плафоны – из матового закаленного стекла.
Установите на осветительные приборы декоративные решетки из дерева – они защитит вас от ожогов в случае соприкосновения со светильниками.

Выключатели расположите за пределами парной

Выбирая локации для светильников, помните, что на потолке можно размещать только оптоволоконные лампы, а все остальные устройства лучше монтировать в верхних зонах стен. Также осветительные приборы не должны находиться в непосредственной близости к дымоходу и .

Как видим, провести освещение в парилке своими руками довольно непросто. Важно на каждом этапе подключения электросистемы учитывать массу технологических особенностей – начиная от работы с проводкой и заканчивая монтажом плафонов. Помните, что только при соблюдении всех правил и рекомендаций вы сможете получить действительно безопасное и комфортное освещение в своей парной.

Освещение в бане: видео

Освещение в бане: фото

Условия эксплуатации электрической проводки в бане самые неблагоприятные. Соответственно, к ней предъявляются жесткие требования по безопасности, пренебрежительное отношение к ним может стать причиной возгорания помещений или поражения током моющихся.

ПУЭ Глава 7.1. Электроустановки жилых сооружений;
СНиП 2.08.01–89;
и ГОСТ Р 50571.11-96.

Не приступайте к монтажу электрической проводки, если у вас недостаточно знаний, такие эксперименты могут закончиться очень печально. Вначале дадим несколько практических советов по расчету технических показателей электрической проводки, подбору кабелей и электрической арматуры.

С чего начинать

Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

Согласно принятой классификации, бани делятся на четыре зоны безопасности:

ограничительная зона 0. Зона касается внутреннего душевого поддона и полок парной;
ограничительная зона 1. Располагается на расстоянии ≥ 60 сантиметров от различных типов разбрызгивателей воды;
ограничительная зона 2. Ограничена горизонтальной плоскостью на удалении 2 м над полом;
ограничительная зона 3. Горизонтальная и вертикальная ограничительные условные плоскости располагаются на удалении 2,25 м.

В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.

Практический совет. Размер сечения турецких и китайских кабелей на практике не соответствует заявленным. Почему? Медь – дорогой металл, с целью его экономии производители умышленно несколько уменьшают сечение токопроводящих жил и не указывают это в инструкции. Кроме того, оборудование для производства кабелей устаревшее, оно не может давать одинаковое сечение по всей длине жил. Если на кабеле указывается, к примеру, сечение 1 мм2, то это на практике означает, что это максимальный диаметр. А по его длине бывают участки и с сечением 0,9, и с сечением 0,8, и с сечением 0,75 мм2. Если вы покупаете такие кабели, то сразу увеличивайте запас по мощности на 25% от указанного производителем, при необходимости иметь кабель сечением 1 мм2 покупайте кабель этих производителей не менее 1,25 мм2.

Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.

Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

Таблица подбора кабелей по сечению

Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.

Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.

Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели – удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.

С теоретическим разделом более-менее разобрались, можно переходить к практическим шагам монтажа освещения в бане.

Цены на УЗО

Этапы монтажа электрического освещения в бане

Очень важно. Это уже не теория, а практика. Так сложилось, что в нашей стране до сих пор считают заземление чем-то лишним. Если в развитых странах вы не найдете ни одного электрического прибора без заземления, то наши соотечественники привыкли все делать по старинке. Европейский стандарт обязывает производителей выпускать вилки и розетки только с заземлением, специальная конструкция вилок и розеток не позволяет пользоваться обыкновенными соединителями. Но мы переделываем их и пытаемся «запихивать» устаревшие вилки в современные розетки или наоборот. Мы настоятельно просим вас сделать в бане заземление и во время прокладки электрических сетей пользоваться только трехжильными кабелями. Если у вас в бане будет трехфазный ток, то количество жил должно возрасти минимум до пяти.

Сделать заземление не трудно, для этого нужно лишь вбить в землю металлический штырь на глубину минимум один метр и присоединить к нему провод заземления.

Конкретная глубина зависит от физических характеристик грунтов и общей мощности используемых приборов.

Проверяется заземление специальным прибором мегаомметром. Он, кстати, используется и во время проверки изоляции и надежности соединения кабелей в коробках разводки. Стоит такой прибор довольно дорого, но он вам и не нужен. Все равно разрешение на подключение бани будет давать официальный представитель энергетических сетей, попросите его и он прозвонит проводку и заземление.

Теперь можно непосредственно заниматься электрической проводкой в бане.

Шаг 1. Нарисуйте план помещений бани и примерное расположение в ней осветительных приборов, розеток и выключателей. Если планирует использовать электрические обогреватели, котлы, бытовые приборы – продумайте их размещение. Не спешите принимать окончательное решение, прикиньте несколько вариантов. Имейте в виду, что входной щиток нужно располагать в раздевалке, тамбуре или комнате отдыха. В парной категорически запрещается размещать выключатели и розетки. На плане пометьте не только розетки, выключатели и осветительные приборы, но и места установки разводок.

Шаг 2. Укажите места переходов линии из одного помещения в другое. При этом имейте в виду зоны безопасности и предусматривайте необходимые методы защиты линий от механических повреждений.

Шаг 3. Подсчитайте общую мощность всех потребителей электрической энергии. Настоятельно рекомендуем увеличить полученную мощность минимум в полтора раза и исходя из этой цифры делайте дальнейшие расчеты. Никто не может предугадать, какие приборы вы пожелаете установить в бане через год-два, проводка должна выдерживать непредвиденное увеличение мощности. Намного дешевле сразу чуть больше заплатить за электрические кабели, чем потом переделывать всю проводку. В зависимости от мощности подбираются кабели и предохранительная арматура.

Цены на комплект заземления

комплект заземления

Как подобрать сечение кабелей и защитной арматуры

Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.

Мощность электрических приборов определяется по формуле

P = I × U,

где P – мощность, I – сила тока, U – напряжение.

Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле

I = P / U

Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.

Это будет главный кабель, от него по разным помещениям отводятся отдельные линии, сечение этих кабелей рассчитывается в соответствии с максимальной нагрузкой в каждом из помещений бани. От общей мощности зависят характеристики и номенклатура защитных устройств. Есть электронные, электромеханические и механические защитные устройства, мы рекомендуем применять последние. По надежности они вполне удовлетворяют требования государственных стандартов, а по цене намного дешевле. Устройство работает просто: при возрастании тока сверх установленных значений биметаллическая пластина увеличивает линейные размеры и через систему рычагов выключает разъединитель.

Критерии выбора потребителей электрического тока и арматуры

Для каждого помещения бани нужно подбирать приборы с учетом условий эксплуатации. По международной классификации корпус маркируется кодом IPXX. XX – две цифры, указывающие на степень защиты от проникновения сторонних предметов (первая) и влаги (вторая). Познакомьтесь с предлагаемыми таблицами, они помогут вам выбрать для каждого помещения бани оптимальные приборы.

Класс защиты корпуса от проникновения посторонних предметов и пыли

Определим, к примеру, какие светильники нужно выбрать для наиболее «сложного» помещения бани – парной. Пыли там нет, достаточно, чтобы корпус защищал от проникновения предметов ≥ 2,5 мм (первая цифра на коде должна быть «3»). В парилке могут не только париться, но и обливать тело водой. Это значите, что корпус должен защищать от такого воздействия, согласно таблице цифровое обозначение соответствует «5». Это значит, что корпус светильника в парной должен иметь обозначение IP35. Мы так подробно рассказываем о различных классах защиты не только потому что это напрямую влияет на безопасность, но и потому что класс защиты корпуса существенно изменяет цену приборов.

По таким же параметрам следует подбирать монтажные коробки, розетки и т. д.

Цены на монтажные коробки IP54 и IP55

коробка монтажная распределительная с крышкой для открытого монтажа IP54 -IP44

Несколько практических советов по выбору осветительных приборов в парной

В сети можно встретить рекомендации использовать для парной энергосберегающие лампочки, они позволяют экономить электрическую энергию, создавать различные дизайнерские подсветки и т. д. Мы с этим не спорим, все это правда, только не имеет отношения к парной. Почему?

Все энергосберегающие лампочки имеют встроенную в цоколь электронику для понижения напряжения, подачи импульса и так далее. Режимы работы электроники не допускают ее перегрева, при высоких температурах она выходит из строя. А какие температуры в парной?
Время горения осветительных приборов в бане ограничивается несколькими часами в неделю. За какой период времени может окупиться очень высокая стоимость энергосберегающих приборов? По нашим весьма оптимистичным подсчетам при таком режиме работы цена лампочек может окупиться лет через 70.

Мы советуем в парной устанавливать обыкновенные лампы накаливания. Но если уж очень хочется париться в разноцветных лучах светодиодов – максимально защищайте их от перегрева. Размещайте в максимальной близости к полу, используйте дополнительные плафоны, кожухи и т. д. для теплозащиты.

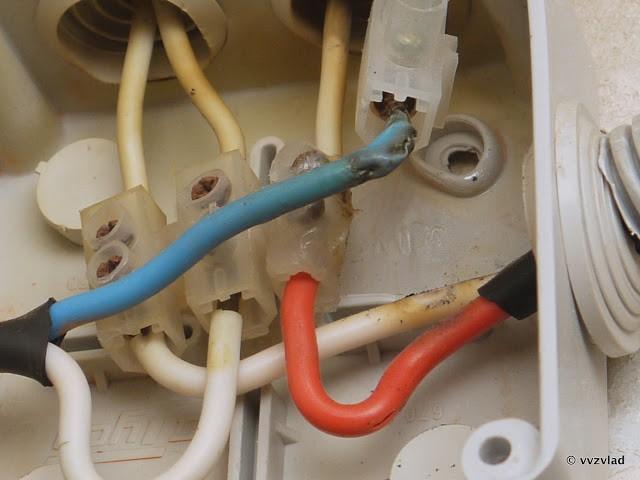

Как соединять электрические кабели

И здесь существуют стандарты, нарушать которые запрещается. Каждая жила кабеля имеет свою расцветку, посмотрите на таблицу.

Проще говоря, для однофазной схемы синий цвет нужно подсоединять к «нулю», коричневый к «фазе», а зелено-желтый к «земле». Это очень важное правило, всегда его соблюдайте. В противном случае можно не только запутаться в проводах, но и подвергнуть опасности электрика, выполняющего ремонт проводки.

В настоящее время использование алюминиевых токопроводящих жил для внутренней разводки запрещено, но в старых банях такие кабели существует.

Очень важно. Никогда напрямую не соединяйте медные и алюминиевые жилы, такое соединение быстро окисляется, проводимость значительно сокращается, место скрутки нагревается. В лучшем случае, соединение просто перегорит, в худшем случае станет причиной пожара. Для соединения меди и алюминия нужно использовать стальные переходники, с одной стороны фиксируется алюминиевый кабель, а с другой стороны медный. Ток протекает через стальной переходник с алюминиевого к медному кабелю.

Желательно пользоваться электрической арматурой, имеющей специальные клеммники. Если таковых не найти, то все места скруток нужно надежно изолировать и разводить по разным углам монтажных коробок.

Полиэтиленовые клеммники
Внутри латунная гильза с двумя винтами
Вставляем провода и закручиваем винты

Нельзя зажимать алюминий. Алюминиевая жила обладает текучестью под постоянным давлением, и через некоторое время контакт может легко пропасть или ухудшиться
Самозажимные клеммы

Виды электрической проводки в бане

Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

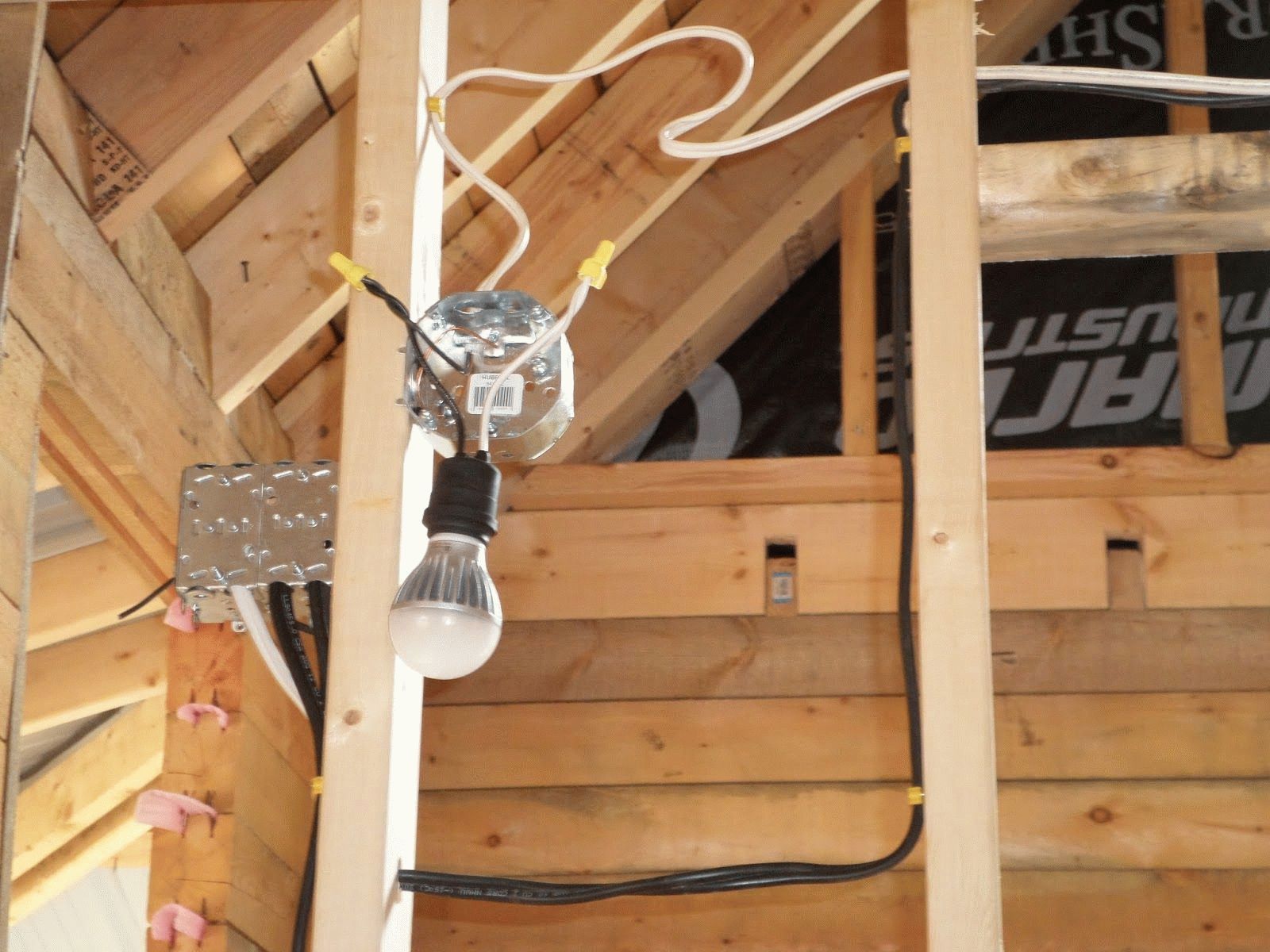

Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.

Очень важно. Перед подключением питания нужно обязательно прозвонить поводку на разрыв, короткое замыкание и эффективность заземления.

Варианты размещения светильников в бане

Если все вышеописанные советы имеют обязательный характер, то конкретные места размещения светильников носят лишь рекомендательный.

Помещение	Рекомендации по расположению светильников
	Одно из самых маленьких помещений бани, в большинстве случаев достаточно одного светильника. Размещайте его в таких местах, чтобы случайно не повредить во время принятия водных процедур. Запрещается монтировать светильники близко от печки или дымохода. Настоятельно рекомендуем защитить светильник декоративным ограждением из дерева – исключается вероятность ожогов конечностей. Само собой разумеется, что степень защиты корпуса должна соответствовать условиям эксплуатации. Выключатель нужно монтировать у входа в парную с внешней стороны, удобно его разместить сразу у двери.
	Освещение должно быть более ярким, светильник нужно располагать на таком расстоянии, чтобы на них не попадали струи воды из душа.
	Размещение произвольное, главное внимание следует обращать на дизайн помещения. Как правило, здесь устанавливают розетки для подключения различных электрических отопительных приборов.
	Здесь никаких особых ограничений сточки зрения безопасности не существует. Где вам нравится или где подсказывает дизайнер – там и устанавливайте. Размеры, виды лампочки и их мощность зависят только от пожеланий владельца бани.

Какое напряжение выбрать для светильников

Государственные стандарты не запрещают подключать светильники во всех помещениях бани к напряжению 220 В, но можно встретить рекомендации устанавливать для них понижающие трансформаторы на 36 В или 12 В. По этому поводу можно сказать следующее. Если электропроводка имеет качественные УЗО (устройства защиты оборудования), система заземления отвечает требованиям ПУЭ – безопасность гарантируется. А если вы еще сделаете СУП (систему выравнивания потенциалов), то ни один самый строгий проверяющий не сможет найти нарушений.

Не убедились или панически боитесь высокого напряжения? Нет проблем, приобретайте и устанавливайте для освещения любой понижающий трансформатор. Только имейте в виду, что в продаже довольно трудно найти светильники, рассчитанные на 12 В или 36 В, а если они и есть, то их дизайнерские характеристики очень далеки от совершенства.

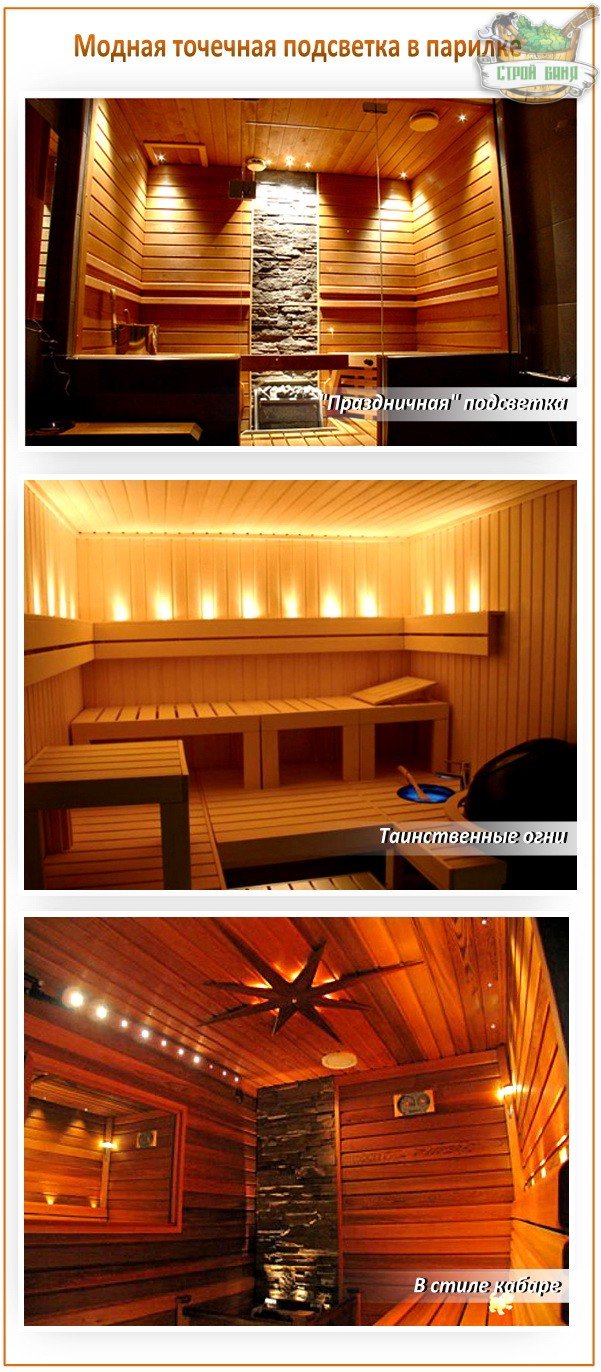

Модные тренды освещения бани

Для придания бане индивидуальной эксклюзивности часто используется декоративная подсветка. Для парных применяются оптоволоконные устройства. Сам осветительный прибор размещен за пределами парной, свет в помещение подается оптическими волокнами. Удовольствие очень дорогое, но красота этого стоит. Такая подсветка может устанавливаться в любом месте, от потолка и до пола. Светодиоды не занимают много места, с их помощью можно создавать различные фигуры и орнаменты.

Видео – Освещение в бане

Монтаж светодиодной ленты

Светодиодная подсветка способна полностью изменить интерьер бани, создать праздничную необычную обстановку. А это немаловажно для качественного отдыха. В наличии большой выбор различных типов светодиодных лент с различными техническими показателями, но неопытному потребителю порой довольно трудно в них разобраться.

Мы уже не говорим о подключении, тем более что подключать можно только то, что хорошо знакомо. Прежде чем рассматривать монтаж ленты о светодиодами, узнаем более подробно ее технические характеристики.

Краткие характеристики светодиодной ленты

Как можно догадаться, в качестве светильников используются светодиодные лампочки, напряжение питания 12 В или 24 В. Стандартная длина ленты 5 м, но некоторые производители не соблюдают эти показатели. Светодиодные ленты могут быть одноцветными (монохромными) или многоцветными (полихромными). Полихромные обозначаются RGB и могут светиться зеленым, желтым, синим, красным и белым цветами или их комбинацией.

Свечение меняется при помощи контроллера, напряжение понижается блоком питания. Если вы планируете устанавливать монохромную светодиодную ленту, то контролера не понадобится.

Это что касается света и световых эффектов, теперь рассмотрим вопросы защиты – для бани очень важная тема. Все светодиодные ленты по степени защищенности от влаги делятся на три группы.

Группы светодиодных лент	Описание
	Наиболее простые в устройстве, допускаются к использованию только в помещениях, исключающих риски попадания влаги на все элементы.
	Могут использоваться в помещениях с повышенными показателями влажности, но от попадания прямых брызг не защищены. В бане можно использовать во всех помещениях, кроме душевой и парной.
	Не боятся попадания брызг воды под различными углами, можно использовать в душевой и парной. Хотя в парной все светодиоды рекомендуется использовать очень осторожно. Почему? Если вы откроете инструкцию по пользованию, то увидите, что в случае необходимости пайки контактов нужно пользоваться самым маломощным паяльником – светодиоды боятся перегрева. От повышения температуры сгорит близлежащий светодиод, а так, так они работают по три в привязке к одному резистору, то следом за первым выйдут из строя и два следующих. Еще один нюанс для влагостойких светодиодов – для герметизации они «упакованы» в силиконовую трубку, а она поглощает довольно много светового потока. Это нужно иметь в виду во время расчетов освещенности помещений.

Сила светового потока зависит от количества и индивидуальных характеристик светодиодов, в лентах на 12 В их не больше 120 штук на погонный метр, в лентах на 24 В их количество может возрастать до 240 шт. Как использовать эти показатели во время монтажа светодиодных лент в бане мы расскажем ниже. Для того чтобы было легче ориентироваться в технических характеристиках светодиодной ленты ознакомьтесь с таблицей. Это универсальные обозначения, их знание позволяет подбирать оптимальные марки.

Цены на светодиодную ленту

светодиодная лента

Как рассчитывается сила светового потока

Для того чтобы ленточная светодиодная подсветка не только выглядела оригинально, но и выполняла свою непосредственную задачу (освещала помещение), нужно уметь рассчитать ее параметры. Не будем углубляться в сложные физические формулы, скажем только главное. Большинство лент имеет светодиоды мощностью светового потока по 5 лм, умножайте их мощность на количество на одном погонном метре и получите значение силы потока с метра ленты. К примеру, на погонном метре 50 светодиодов, общая сила светового потока 50×5=250 лм. Далее смотрите в таблицу и определяйте нужную длину ленты в зависимости от требуемого освещения помещения.

Данные по конкретным типам светодиодных ламп. Потребление тока различными типами ламп

Согласно таблице 1 метр нашей расчетной ленты дает столько света, сколько лампочка накаливания мощностью 20 Вт. Значит, если вы желаете заменить в помещении лампу накаливания в 100 Вт, то нужно взять 5 метров ленты со светодиодами, имеющей по 50 лампочек на каждый метр.

Технические показатели светодиодных лам различных типов даны в таблице.

Думаем, что теперь вы самостоятельно сможете рассчитать силу светового потока в каждом помещении бани с учетом его назначения. Это понятно? Двигаемся далее.

Как комплектовать светодиодную ленту

Если вам достаточно стандартной пятиметровой ленты – нет проблем, набор уже укомплектован соответствующим блоком питания, а если есть необходимость увеличивать мощность, то нужно выполнять расчет ленты на величину потребляемого тока.

Важно. Для блока питания имеет значение не только величина напряжения, но и величина тока. Если светодиодные ленты будут требовать большую величину тока, то блок питания быстро выйдет из строя. Опытные электрики рекомендуют, чтобы по показателям тока блок питания имел запас минимум 25% от максимальной мощности лент.

Как подсчитать этот показатель? Добросовестные производители указывают параметр силы тока в инструкции, если не указано, то придется делать расчеты самостоятельно. Посчитайте число светодиодов на ленте, возьмите из таблицы величину тока потребления каждого из них с учетом типа. В нашем примере на метре было 50 лампочек типа LED-CW-SMD5050, на пяти метрах их было 250 шт. Один светодиод требует 0,02 А, все светодиоды должны употреблять 250×0,02=5 А. Но, как видно из схемы ленты, светодиоды подключаются по три штуки к одному резистору, следовательно, ток уменьшается в три раза 5:3=1,7 А. У нас лента длиной 10 м – максимальный ток 17 А.

Компактный блок питания нужно покупать с увеличением по мощности не менее 25%, значит в нашем примере необходимо, чтобы он выдерживал 17+3,75=20,75 А. Теперь узнаем его мощность – умножим напряжение (12 В) на силу тока (20,75А) и получим мощность 249 Вт.

Итак, вы подсчитали световой поток ленты, с учетом этого показателя подобрали блок питания и контролер, теперь можно приступать к их монтажу. Предварительно ознакомьтесь с предлагаемыми схемами.

Мы уже упоминали, что контролер служит для изменения цвета ленты, режимов свечения и создания различных эффектов.

Этапы подключения светодиодной ленты

Шаг 1. Учитывая наши советы, выполните все предварительные расчеты, закупите комплектующие, в том числе и контроллер с пультом удаленного управления.

Шаг 2. Определитесь с местом установки блока питания и контроллера. Их лучше монтировать в незаметных местах. Имейте в виду, что все электрические приборы, а особенно с электронными схемами, имеют три главных врага: резкое колебание напряжения, высокую влажность и температуру. Соответственно, не пытайтесь их устанавливать в парной или душевой.

Шаг 3. Замерьте количество гибкого кабеля от источника питания до блока. Запитывать можно как от центрального электрического щитка, так и от розетки. Решение принимайте самостоятельно с учетом планировки помещений и наличия в них розеток.

Шаг 4. Закрепите блок питания и контроллер, для этого нужно снять крышку корпуса и в монтажные отверстия вкрутить саморезы или дюбели. Подведите к блоку питания кабель на 220 В.

Шаг 5. Установите в нужном месте светодиодную ленту, закрепите ее при помощи стандартных липучек или любых приспособлений.

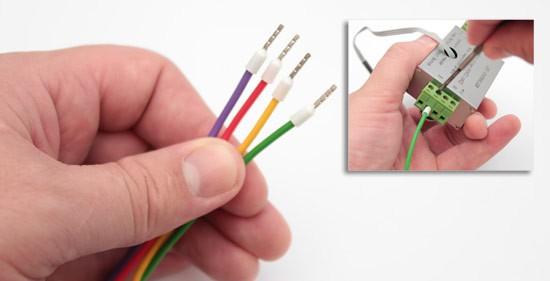

Шаг 6. При помощи коннекторов (они реализуются в комплекте или отдельно) присоедините провода.

Если светодиодная лента полихромная, то к ней прилагается контроллер. Соблюдайте цветность проводов. Для блока питания обязательно смотрите за фазностью. Помните, что «нулевой» провод только синий, цвет фазных может изменяться в зависимости от марки кабеля и производителя.

Видео – Подключение контроллера к светодиодной ленте. LED контроллер

На выходе из блока питания фазность также важна. Правда, если вы перепутаете провода, лента не сгорит, она просто не будет работать. Поменяйте местами провода на выходе из блока питания и все заработает.

Если вам нужно отрезать кусок от ленты – делайте это только по указанным меткам с помощью обыкновенных ножниц. Но мы бы не советовали ее резать, постарайтесь сделать изгибы, повороты и т. д.

Шаг 7. Прозвоните тестером соединения, все нормально – можете подавать напряжение 220 В.

Несколько слов следует сказать о китайских изделиях. Все они имеют очень короткие провода с целью экономии дорогой меди. Кроме того, качество спайки ниже всякой критики. Мы настоятельно советуем перед монтажом исправить все слабые места, потом заниматься этими делами будет довольно трудно.

Начнем с коротких проводов, они настолько малы, что даже обыкновенное подключение вызывает большие сложности. Проводы придется сильно натягивать, а они в это время будут вырываться из пайки или клемм. Настоятельно советуем сразу их перепаять и заменить более длинными. Для пайки используйте маломощный паяльник, не допускайте перегрева светодиодов.

Вместо них присоедините более длинные, это расширит возможности монтажа ленты с учетом конкретных особенностей помещений. На второй конец припаянных проводов можно надеть специальные наконечники или просто залудить их.

Вот и все, включайте светодиодные ленты, устанавливайте любимый цвет и радуйтесь. Но долго радоваться вы сможете только при одном условии – все наши рекомендации были в точности соблюдены.

Видео – Подключение светодиодной ленты

Как повесить осветительный плафон

Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.

Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением. Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно.

Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.

Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.

Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.

Практический совет. Многожильный кабель с первого раза плотно не зажимается, нужно несколько раз повторить операцию на каждом зажиме.

Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.

Обратите внимание на прочность крепления плафона к несущей поверхности. Если плафон пластиковый, то обязательно соблюдайте рекомендованную максимальную мощность лампочки накаливания. Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.

Вентилируемый плафон для бани – схема

В стандартах специально оговаривается, что в санузлах возможно ставить светильники, специально предназначенные для подобных мест. Из специфики использования объем бани либо сауны авторы бы приравняли к зонам 0 и 1 по ГОСТ 50571.11. Когда паришься, брызги летят, кругом вода, сырость. Следовательно, освещение в сауне следует защитить от влаги. На практике традиционные бани освещаются от 220 В. Лампы располагаются на высоте более 2,25 метра от пола, что убирает ограничения. Поговорим сегодня, как сделать освещение в бане либо сауне.

Правила изготовления освещения в бане либо сауне

Приводится ряд рекомендаций из стандартов, не относящихся к освещению в бане либо сауне напрямую, но способных пригодиться. Прочие жизненно необходимы. Допустим, в требованиях к пожаробезопасности много говорится об аварийном освещении. Полагаем, для бани либо сауны это не окажется лишним.

Рекомендуется питание на освещение в бане либо сауне подавать через дифференциальный автомат защиты.

Прямых указаний на признак нет. Но по наблюдениям из жизни требования ГОСТ 50571.11 применяются в банях и саунах. Допускается установка освещения, специально предназначенного для влажных мест. Выше линии 2,25 метров от пола нет ограничений.

В банях либо саунах не допускается ставить розетки, выключатели и распределительные устройства любого типа.

Распаечные коробки запрещены. Проводка в бане либо сауне не демонстрирует оголённых экранов, нельзя применять металлические рукава, гофры. Допускается ставить выключатели в помещениях, где находятся исключительно умывальники. Не ближе 60 см от краёв раковины.

Металлические предметы в бане либо сауне подключаются к системе уравнивания потенциалов, выходящую на шину заземления.
Все светильники в бане либо сауне обнаруживают двойную или равноценную ей электрическую изоляцию.
Согласно СП 31-110 в помещениях бань либо саун оборудуется аварийное освещение.

Кабели идут порознь с сетью 220 В. Согласно ПУЭ (раздел 6.1) питание веток (основной и резервной) освещения в бане либо сауне устраивается независимым, устраняя возможность одновременного выхода из строя. Допускается при отсутствии в наличии второй фазы использовать индивидуальный трансформатор для аварийного освещения в бане либо сауне. Как правило, включение запасной ветки производится автоматически при пропадании питания на основной.

На любую линию (аварийную и основную) освещения в бане или сауне предусматривается отдельный автомат защиты.

В теме речь идёт о повышенной влажности, применяются УЗО дифференциального типа с порогом срабатывания не более 30 мА. Это обеспечивает выполнение требований пожаробезопасности к баням либо саунам. Поясним: в месте утечки возникает повышенный нагрев. Долгий час может работать УЗО на освещение в бане либо сауне при превышении нагрузки над номиналом на 45%. За это время возможно непредвиденное развитие событий. Дифференциальный автомат вырубает освещение бани или сауны немедленно.

Обратите внимание, между УЗО и светильниками не встраивается трансформатор. В противном случае условия защиты освещения бани либо сауны окажутся нарушены. Вначале ставится трансформатор, в его цепь уже включается дифференциальный автомат со светильниками. Коммутацию освещения бани либо сауны проводят в распределительном щитке (согласно ПУЭ 6 не ставится в помещении под баней, например, подвале). Потребуется купить модули под DIN-рейку и смонтировать нужным образом.

Допускается аварийное освещение заменить ручными переносными приборами, работающими от аккумуляторов либо батареек.

К примеру, фонариками. Уверены, несложно найти в продаже аналогичного рода прибор со степенью защиты корпуса от IP55 и выше (требования защиты от намокания).

В бане освещённость должна составлять 50 лк (степень зрительной работы Ж-2 по СНиП 23-05), в сауне – 100 (степень В-2).

Допустим, периметр помещения баньки составляет 2х2, высота потолков аналогична. Следовательно, находим необходимый световой поток: 50 х 5 х 4 = 1 кЛм. Это две лампочки накала мощностью 50 Вт. Нужно учесть, что пары воды вносят коррективы. В связи с этим берётся коэффициент запаса 1,7.

Для точных формул рекомендуем изучить Пособие к СНиП II-4-79 по расчёту и проектированию естественного, искусственного и совместного освещения. Мы эту часть пропускаем на простом основании, что для личных саун и бань положения СНиП 23-05 носят рекомендательный характер. Часть света переотражается от стен, что авторы не стали учитывать. Ориентируйтесь на собственные потребности: первым нравится полутьма, вторым уютнее на солнышке.

Оборудование бани либо сауны осветительными приборами

В зависимости от места расположения бани перечень работ неодинаков. Выделяют общие положения.

Газоразрядные лампы

Постарайтесь обойтись без газоразрядных ламп. Получаемое на стартере высокое напряжение потенциально опасно в условиях повышенной влажности. Озвучиваются положения, запрещающие применение напряжений выше 380 В, но забывается про методы повышения его при помощи дросселей. Сказанное в полной мере относится к галогенным лампочкам на патрон Е27. В цоколе у них расположена электрическая схема с умножением либо на трансформаторе.

Светодиодные лампочки

Безопасным выбором станут светодиодные лампочки. Устройства не греются при работе, поэтому падают требования к пожарной безопасности. Достаточно подключить систему через дифференциальный автомат защиты, чтобы избежать неприятностей. Светодиодные лампочки принадлежат к классу III электробезопасности, если питаются от напряжения 12 В, безотносительно, постоянное оно либо переменное. А это снимает немалые ограничения, включая высоту потолков. Плюс в великом КПД.

Если лампочку накала запитать от 12 В, потребуется в 20 раз больший ток, чтобы получить сходную освещённость. Проводка может попросту не выдержать испытания. В случае светодиодных ламп на напряжение 12 В ток растёт лишь в два раза в сравнении с накальными на 220 В. Это позволяет создать сравнительно безопасные системы простыми путями. Минимальное сечение жилы по меди составляет 0,75 квадратных миллиметра, вполне хватит для поддержания нужного уровня освещённости.

Расположение проводки

Из сказанного выше понятно, что проводку следует расположить в толще стен либо защитить неметаллическими рукавами (если напряжение укладывается в требования БСНН). Выключатели и розетки располагаются в предбаннике, не ближе 60 см от двери во влажные помещения. Причём приборы защищаются через индивидуальный разделительный трансформатор либо устройство дифференциальной защиты.

Выше говорили о совместном применении указанных устройств. Суть первой методики заключается в том, что вторичная обмотка в любой точке изолирована от земли. Тогда убивает исключительно прикосновение сразу к обоим концам, что вряд ли возможно. При нарушении изоляции и пробое смысл применения разделительного трансформатора теряется. В результате спасает единственно дифференциальное устройство защиты. Авторы перестраховались.

Прокладка кабеля под землёй

При прокладке кабеля под землёй руководствуйтесь требованиями раздела 2 из ПУЭ 6 (в седьмой редакции отсутствует в тексте). В частности, кабель нужно класть на глубину не менее 70 см планировочных меток, не считая дренажной подсыпки из песка. Указанный род кабеля не нуждается в сигнальной ленте, но в отсутствие брони придётся предусмотреть защиту из кирпича (выложенного дорожкой поперёк трассы над кабелем) либо специальной керамической плитки. Траншея прокладывается не ближе 0,6 метров к фундаменту любого здания (без учёта отмостки).

Распределительный щит

На входе в баньку логично расположить небольшой распредщит. Здесь разводится основное и аварийное освещение. Лучше баньку питать единым номиналом, удастся избежать массы затруднений с прокладкой кабелей (требуется вести отдельно для конкретного вольтажа).

Горючесть стен

Когда прокладываете проводку, обращайте внимание на материал стен. По сгораемому основанию требуется применение защитных прокладок либо металлического гофра (внутри металл запрещён, как указывалось выше). Проще сразу завести пучок на чердак, откуда уже начинать раздавать по светильникам. Последние ставятся на потолке и стенах внутри баньки (сообразно расположению зон, указанных в ГОСТ 50571.11).

Второй вариант проблематичен, придётся защищать по возможности проводку. Проще ставить светильники на перекрытии. Если применяются светодиодные лампы, сложности с возгоранием исключены. Перед вводом в эксплуатацию измерьте сопротивление линии от распределительного щитка до патрона. Предвидятся единицы (лучше доли) Ом. Ток можете рассчитать, исходя из потребления лампочек (написано на коробке), а сечение по меди определить согласно таблицам ПУЭ 6 (минимум 0,75 по меди).

Способ прокладки кабеля БСНН

Допускается кабель БСНН прокладывать открытым способом. В этом случае логично использовать керамические изоляторы (валики). По деревянной стене прокладывается кабель с несгораемой изоляцией либо подкладкой. Допустимо попробовать применять известковую штукатурку. Но лучше обойтись без изысков. ГОСТ 50571.11 допускает под потолком размещать шнуровые выключатели. В бане не рекомендуем: оборудование быстро заржавеет и придёт в негодность.

Монтажные работы

Выполняйте монтаж осветительных приборов после завершения строительства. В случае деревянных стен нет смысла пытаться замуровать проводку внутрь, но защитите от крыс. В этом случае применяется бура. Известно, что компонент входит в состав Эковаты для защиты от грызунов. Бура вызывает у мышек удушье. Если правильно сделать освещение в сауне, его уже никто не тронет.

В силу специфики помещения порой требуется гидроизоляция сруба. Используйте в районе люстр соответствующий грунт, подходящий для применения в описанных условиях. Освещение сауны обязано выдавать поменьше тепла. Часто материалы, применённые при строительстве, уже при 70 градусах Цельсия выделяют вредные соединения. Понятно, что подбирать нужно с умом, но без полимеров сложно – альтернативы нет. Если только стенки сруба увеличить для сохранения тепла.

Добавим, что для умиротворения стоит выбирать тёплые тона (температура свечения ниже 3000 К), для совмещения со спортивной нагрузкой (что любят делать в России) подходит дневной свет, подстёгивающий нервную систему. Окна выполняются по возможности узкими, хотя, на случай заклинивания двери, оставляется возможность выбраться наружу, либо организуйте запасный выход. Это очевидно из-за возможности угореть. Если заперто изнутри, недалеко до трагедии. А так спасатели просто войдут другим путём.

Освещение в бане устраивается из двух независимых ветвей. Нелишне рубильник поставить в щитке, чтобы махом обесточить объект. Это типичные соображения безопасности, но отдельным людям они кажутся перестраховкой. Скептикам рекомендуем изучить историю “Хромой Лошади”.

Понятие «помыться в бане засветло» давно кануло в прошлое – современные светильники и системы освещения позволяют добиваться потрясающих результатов и создавать самый невероятный световой дизайн прямо в парилке. Главная задача, которую выполняет освещение в бане – это возможность принимать приятные процедуры поздним вечером, не зависимо от времени суток. А второстепенная, но не менее важная задача – создавать определенное настроение у отдыхающих: расслабленное в парилке, и бодрое в комнате для гостей.

Одно только уточнение: парилка – это помещение, которое считается повышенной опасности. И по поводу освещения в нем существуют требования ПУЭ (п.6). Есть определенные требования и к самим светильникам – они безотговорочно должны быть абсолютно герметичными и термоустойчивыми. Что касается класса защиты – для светильников это IP-54, для выключателей и розеток - IP-44.

Классическое освещение в баню – просто и привычно

В банях до сих пор активно используются самые обычные светильники для парных – с противотуманной лампой накаливания и корпусом из антикоррозийного материала. Они отличаются от других специальным уплотнителем, который не позволяет влаге проникать в плафон.

А чтобы свет от обычных ламп не резал глаза, в ход идут самые разнообразные деревянные абажуры – именно они приглушают достаточно яркий свет и создают ту самую уютную расслабляющую атмосферу. А размещают классические светильники, как правило, по углам – чтобы свет не попадал прямо в глаза заходящему в парилку человеку.

На современном рынке наибольшей популярностью сегодня пользуются светильники фирм Harvia и Tylo – они хорошо адаптированы к высокой влажности и температуры и защищены от случайных брызг. Размещать их можно где угодно – даже в тех местах парилки, где температура превышает 110˚С. Достаточно надежны для парной и светильники Linder – на потолок их крепить нельзя, зато металлический корпус полностью герметичен и прорезинен внутри, да и цена радует. Вот так обычно и размещают: Linder – в комнате для гостей и предбаннике, а Harvia и Tylo – в моечной и парилке.

Как идти в ногу с модой?

В последнее время особенно полюбились банщикам светодиодные светильники – яркие, безопасные и красивые. Правда, свет у них резковат – но его получается достаточно эффектно прятать за полками или каменкой. А если еще и взять их небольшой мощности и расположить в самых разных местах парилки, создается мягкий таинственный и всеохватывающий свет.

Светодиоды – создаем праздничную атмосферу

С помощью светодиодных светильников сегодня в парных создаются самые красивые световые комбинации, и особенно впечатляюще выглядит звездное небо для комнаты отдыха. Причем приобрести сегодня можно целые специальные наборы таких светильников специально для бань.

Стандартные светодиоды – это точечные проводниковые источники света. Работают они при напряжении всего 3В, что достаточно безопасно для бани. Они совсем малы по своим размерам, не нагреваются, а светят достаточно ярко. Единственных их недостаток – при перегорании или повреждении такие светильники довольно сложно заменять.

Но, чтобы создать нужный мягкий свет, такие светильники порой для этого и вовсе прячут – за спинками полков, над вторым потолком, и даже под полками.

Оптоволоконные светильники – будущее не за горами!

А вот конкретно для парилки чаще всего приобретают оптоволоконные светильники, по своей форме напоминающие жгут. Выдерживают такие до 200˚С – а потому их можно крепить даже на потолок, куда никто бы не рискнул подвесить что-то другое. В чем их секрет? В структуре – они состоят из пучка гибких волокон, свет от которых преломляется в стекле и получается мягким, рассеянным, не нуждающимся в решетке. И такие светильники на сегодняшний день считаются самыми безопасными для бани. А дизайнеры отводят душу на особых кристаллах и линзах, в которые помещают эти волокна – и добиваются даже эффекта движения пламени или северного сияния.

Формы у таких светильников бывают очень даже причудливые – причем их можно заказывать и по индивидуальному проекту, под конкретный интерьер.

С датчиками движения – специально для парной

Появились не так давно и специальные светильники для бани, которые оборудованы сенсорными датчиками движения – это фирма Steinel. В этом есть свой огромный плюс – не нужны выключатели, размещение которых в бане обычно становится большой проблемой.

Подводная таинственная подсветка

Подсвечивают сегодня и воду в банных мини-бассейнах – эффект получается еще тот. Вот только монтаж таких светильников имеет свои особенности и не так-то прост – под водой все-таки.

Всего пару таких трюков и сочетание в бане разного типа освещения дает просто потрясающий результат!
