Электропроводка в деревянном доме, строгие критерии безопасности. Открытая электропроводка в деревянном доме Проводка в деревянном доме наружная или внутренняя

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм 2 толщина стенок может быть любой;
• при сечении до 4 мм 2 толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм 2 труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм 2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная () или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (). Каждую из линий электропитания проверяем на отсутствие короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Благодаря новейшим вариантам распределения электрики в помещении, стала альтернативой именно скрытая проводка в деревянном доме, монтаж которой осуществляется в соответствии с ПУЭ.

Чтобы заняться воспроизводством скрытого электричества, важно быть максимально подготовленным, так как здесь существуют новые, но весьма определенные риски. Важно изучить ряд нормативов и ГОСТов и только потом приступать к монтажу актуального метода по прокладке электричества.

Преимущества скрытой электропроводки в деревянных домах

Все не понаслышке знакомы с дизайном, и, если он будет нарушен банальной электропроводкой - это будет очевидно. Рассмотрим ряд преимущественных черт:

Скрытая проводка в деревянном доме устанавливается не только по нормативным требованиям, но еще и с учетом эстетических соображений.

Некоторые правила, обязательные к использованию

Как мы говорили, пренебрежение правилами при работе с электрическими сетями имеет опасный исход.

Важно! Соблюдение государственных стандартов по отношению заведения электропроводки в деревянный дом - это шанс на успешную работу электроприборов.

Мы за безопасность! Чтобы не было никаких проблем после выполненного монтажа, важно все работы проводить исключительно по указаниям схемы. Такую схему можно составить самостоятельно либо найти в интернете, подобрав по условиям строительства дома. Только так может быть гарантирована безопасность.

Исключаем возгорание! Старайтесь прокладывать электрическую проводку в местах, где нет вероятности воспламенения древесины, в случае короткого замыкания или пробоя сверхтоков. Обычно монтаж выполняется на негорючих материалах, например, в перегородках.

Сохраняем интерьер дома! Чтобы разветвлений проводов было незаметно, следует делать их в плинтусах, дверных коробах или возле окон, помещая в специальные деревянные коробки. Также можно делать электрическую сеть в специальных трубах с гофрированной изоляцией, в нее же можно уложить асбестовую прокладку. Она защищает изоляцию от мощной проводки.

Такое соединение проводки в деревянном запрещено

Учет свободного доступа! Не смотря на сохранение дизайнерских решений жилого помещения, важно в любое время оперативно добраться до коробов, куда спрятаны все проводники. Случается, так что приходится устранять некоторые поломки, а рушить для этого полстены обойдется вам в большие затраты.

Скрытая проводка в изоляции в дереве

Как должна входить скрытая проводка в деревянный дом?

Многие горе-электрики стараются использовать самые примитивные и облегченные способы, чтобы подключить свое деревянное жилье к общей электрической сети. Однако и в этом вопросе есть свои нюансы. Предлагаем их рассмотреть.

1. Ни в коем случае не руководствуйтесь старинными методами завода электрики в дом. Вполне вероятно, что такие варианты давно не соответствуют требованиям.
2. Не рекомендуется размещать проводники на керамических головках, прикрепленных к уличной стене деревянного дома, как говорится - это мина замедленного действия! Рано или поздно вы столкнетесь с проблемой возгорания.
3. Не следует монтировать электрическую сеть через деревянный чердак. В условиях сырости и не отапливаемого подкрышного помещения, часто нарушается изоляционный слой, вследствие чего возникает риск возникновения короткого замыкания.
4. Применяйте разрешенные способы ввода электропроводки. Один из оптимальных - это воздушный способ. Но его недостаток в том, что для осуществления необходимо привлекать профессиональных электромонтажников.
5. Подземная прокладка проводки характеризуется надежностью и долговечностью. Эти качества обусловлены тем, что провода полностью скрыты и не подвергаются атмосферным явлениям или механическим воздействиям, осуществляемых человеческим фактором.

Важно! Сложность прокладки скрытой проводки в доме доказана осуществлением трудоемких задач.

Такая прокладка проводки запрещена

Помните, что не один сантиметр электрического кабеля не должен соприкасаться с древесными стенами или иными перекрытиями, следовательно, стальные или медные трубки - это обязательное условие для электропроводки в деревянном жилье.

prokommunikacii.ru

Монтаж скрытой проводки в деревянном доме по ПЭУ: прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

• Деформация проводки на микроуровне.
• Температурные перепады.
• Повышение и понижение влажности воздуха.
• Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

• Штукатурки.
• Гипса.
• Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.

Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

• Чтобы можно было определить, соответствует ли провод на требования.
• Выяснить возможные повреждения изоляции во время транспортировки и хранения.
• Для соблюдения все тех же правил, касаемо подготовительного этапа.

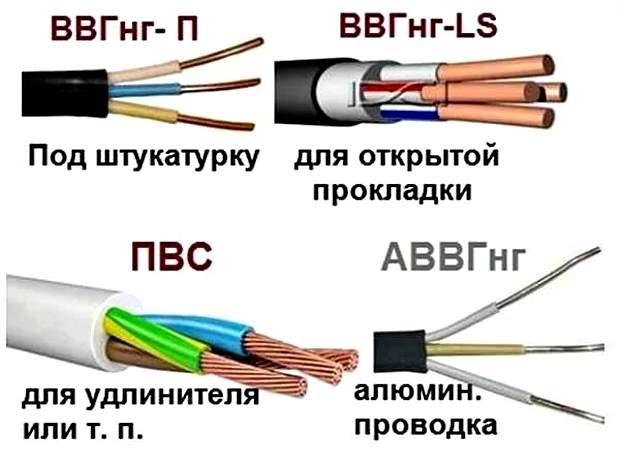

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

• ВВГнг-ПLS.
• ВВГнг (А).
• ВВГнгLS.
• ВВГнг-П (А).

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

• Каждая жила защищена собственным слоем.
• Все жилы в пучке повторно изолируются.
• После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

• За счет пайки и сварки контакты достигается максимальная прочность.
• Защита от воздействий внешней среды в виде коррозии.
• Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

derevostroika.ru

Проводка в деревянном доме своими руками: пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Деревянный дом радует своих жителей лёгкостью и непередаваемым комфортом. Но древесина при всех своих достоинствах - материал горючий, требующий к себе повышенного внимания с точки зрения пожарной безопасности. Но так как необходимость оборудования дома электричеством сегодня не обсуждается, перед тем как приступить к работе, нужно внимательно ознакомиться с правилами установки электрооборудования (ПУЭ) и положениями ГОСТов. В соблюдении этих правил нет особенных сложностей, но знать о них нужно.

Основные требования к электропроводке в деревянном доме

Своды правил ПУЭ и СНиП разрабатываются специалистами в области безопасности. Это не каприз кабинетного чиновника, а перечень необходимых норм, соблюдение которых максимально приближает уровень «беспечности» к желаемому. Можно сказать, что сама жизнь пишет эти сухие главы, за которыми подчас скрыты человеческие трагедии.

Основной причиной возгораний в деревянных постройках является короткое замыкание электропроводки

Статистические данные о пожарах, к сожалению, не оставляют сомнений в том, что деревянное строительство всегда находится на передовой линии риска возгорания. Однако если вспомнить, что сотни (а может, и тысячи) лет наши предки жили именно в деревянных срубах, есть надежда, что всё возможно, нужно лишь грамотно разобраться с проводкой. Ведь именно она в подавляющем большинстве случаев становится причиной возгорания.

Основные требования, содержащиеся в ПУЭ и ГОСТах, сводятся к следующему:

• Расчёт проводки должен производиться с запасом до 30%. Это касается в первую очередь подбора площади поперечного сечения проводов, так как именно от этого зависит степень нагрева изоляции и вероятность короткого замыкания во время эксплуатации. Чтобы охватить всю картину электрификации в целом, необходимо подготовить рабочий проект с подробной схемой и спецификацией разводки электричества, а по окончании работ пройти сертификацию и получить паспорт проводки.
• Качество выполнения соединений не должно допускать ни малейшей возможности поражения жителей дома электрическим током.
• Нагревание и возгорание кабелей недопустимо, так как это с большой вероятностью приведёт к поджогу всего дома. Возможность коротких замыканий должна быть полностью исключена.

В ПУЭ приветствуется монтаж освещения в деревянных домах при помощи ламп напряжением в 12 вольт и светодиодного оборудования, которое считается наиболее безопасным на сегодняшний день. Например, в рудниках и шахтах, особенно в тех, где наблюдается скопления газа метана, и взрыв может возникнуть от одной единственной искры, всё оборудование запитано током в 12 вольт. То же самое сделано и в автомобилях.

Существенным препятствием, затрудняющим самостоятельное проведение работ по установке проводки в деревянном доме, является отсутствие единого документа, регулирующего монтаж. Основные регламенты рассредоточены в нормативных документах ГОСТ и СНиП и не систематизированы. Поэтому при составлении проекта лучше обратиться к профильной организации, имеющей лицензию на такого рода деятельность.

Подготовка проекта электроснабжения

Проектная документация должна включать в себя все детали будущей проводки. В ней отображается расположение осветительных приборов, розеток, монтажных коробок, распределительного щита. В спецификации подробно описываются марки проводников, применяемых для разводки, их общее количество и номинальные характеристики. Все электротехнические приборы, задействованные в схеме электроснабжения, такие как электрический счётчик, ОЗУ, автоматические автоматы и другие, заранее просчитываются на соответствие нагрузкам, которые предполагаются в процессе эксплуатации.

Проект электроснабжения обычно включает в себя схему проводки с указанием маркировок используемых кабелей, типа устанавливаемых приборов и расчётной нагрузки на каждый из них

Наличие проекта - это признак цивилизованного и ответственного подхода к делу.

Можно, конечно, развести кабели и без него, но:

• практика показывает, что монтаж проводки без предварительного проекта, как правило, обходится на 10–15% дороже. При этом возможны ошибки, исправление которых тоже стоит денег;
• в случае пожара страховая компания потребует предъявить заверенный план электрификации дома. При его отсутствии покрытие ущерба отложится на неопределённый срок (до выяснения обстоятельств). Хорошо, если сгорит только один дом. В густонаселённых пунктах пожар может переброситься и на соседние участки. Виновником окажется владелец того деревянного строения, откуда огонь начал распространяться. Единственная возможность доказать свою непричастность - предъявить заверенный план электрификации помещения;
• наличие плана значительно сокращает расходы на профилактические и ремонтные работы электропроводки в процессе дальнейшей эксплуатации, а также помогает оперативно находить и устранять источник повреждения энергоснабжения.

Полноценный проект состоит не только из чертежей, но и из детального описания всех элементов и оборудования. В него, как правило, входит:

1. Графическое изображение всех уровней жилой площади, на которых при помощи принятых условных обозначений отражены места расположения трасс кабелей, потребителей и электрооборудования.
2. Однолинейные схемы снабжения электричеством.
3. Подробные расчёты контуров заземления.
4. Площадь поперечного сечения проводников.
5. Перечень коммутационных приборов.
6. Максимальная сила тока и напряжение счётчика.
7. Расчёты мощности электроприёмных устройств.

Кроме того, в проекте необходимо предусмотреть наружное освещение участка и подключение дворовых построек - бани, гаража, подсобных помещений.

Проект электропроводки частного дома должен содержать расчёт и схему устройства наружного освещения прилегающей территории

Проектная документация разрабатывается в несколько этапов:

1. Постановка задачи. Электроснабжение планируется в соответствии с техническим заданием и условиями. Заказчик излагает своё видение исполнителю в устной форме или при помощи схематического изображения. Как один из вариантов, формой заказа может служить дизайн-проект.
2. Разработка и согласование проекта. При необходимости проект проходит защиту и согласование с представителями проверяющих организаций. Уточняются параметры электрификации и соответствие их нормативной документации.
3. Сопровождение реализации проекта. Иногда его ещё называют шефмонтаж, во время которого проектировщик осуществляет непосредственный контроль за выполнением работ.

Расчёт сечения кабеля

Расчёт проводников состоит в определении двух параметров:

В условиях повышенных требований к пожарной безопасности правила предписывают в обязательном порядке использовать трёхжильные провода. Эта мера диктуется необходимостью защитного заземления всей системы электроснабжения.

В частных домах разводка должна выполняться трёхжильным кабелем: одна жила - фазный провод, вторая - нулевой, третья - заземление

Таблица: выбор сечения кабеля в зависимости от силы тока

Расчёт электромонтажных приборов

Электромонтажные устройства - розетки, выключатели и распределительные коробки подбираются исходя из технологических условий их эксплуатации.

Выбор вводного кабеля и автоматического выключателя на вводе

Большое значение в обеспечении безопасности электропроводки имеет правильный ввод электрики внутрь дома. При выборе кабеля и автоматического выключателя следует учитывать то, что в перспективе нагрузка на него будет только увеличиваться - количество бытовой техники и агрегатов, которые используются в домашних условиях, с течением времени возрастает.

Сечение вводного кабеля нужно рассчитывать на перспективу: с течением времени количество используемых электрических приборов и их суммарная потребляемая мощность будут только возрастать

Задача электрика состоит в том, чтобы выбрать такой кабель, который обеспечит пользование электрическими приборами без риска перенапряжения вводного проводника. Оптимальным размещением вводного автоматического выключателя (АВ) считается расположение его перед счётчиком. В его задачу входит отключение внутренней сети при чрезмерном потреблении тока, например, при коротком замыкании. Но в то же время он не должен отключаться при максимально допустимой нагрузке. Для того чтобы вычислить номинал вводного АВ самостоятельно, применяют формулу Iном= P/U х cos(f), где Iном - номинальный ток, Р - суммарная мощность всех приборов, cos(f) - коэффициент мощности, который для большинства электроприборов можно считать равным единице. К полученному значению номинального тока прибавляют 10% и относительно него выбирают автоматический выключатель. Чаще всего в частном доме достаточно АВ с номиналом в 25 А.

Вводной автоматический выключатель должен выдерживать максимальную нагрузку от всех включённых электроприборов, но размыкать сеть при появлении слишком высоких токов, например, от короткого замыкания

Трёхфазное питание частного дома

Подавляющее большинство деревянных домов используют однофазное питание. Но если планируется применение агрегатов повышенной мощности - например, мощной электросварки или деревообрабатывающих станков - необходима подводка трёхфазного тока. В этом случае для расчёта установочных приборов необходимо обратиться к специалисту. Вычисления производятся по более сложным формулам и в привязке к конкретной ситуации.

Монтаж электропроводки своими руками в деревянном доме

При наличии согласованного проекта, выполненного в соответствии со всеми законодательными нормами, проводить монтаж электропроводки можно самостоятельно. Для этого необходимо запастись необходимыми инструментами и материалами, а также ознакомиться с правилами техники безопасности. Рассмотрим основные этапы электрификации дома.

Установка распределительного щита

Распределительный щит является основным пунктом управления электроэнергией. Он представляет собой шкаф, внутри которого размещены приборы контроля и учёта потребляемого тока. Может быть металлическим или выполненным из диэлектрической пластмассы.

Распределительный щиток содержит приборы управления и контроля электрической сети: счётчики, автоматические выключатели, устройства защитного отключения и т. д

Щиток монтируется в удобном для использования месте, на высоте от 1,5 до 1,7 м от поверхности пола. Чаще всего его располагают возле входной двери с таким расчётом, чтобы уходя можно было отключать электроэнергию, а возвращаясь - включать. От линий электропередач к щиту подводится вводной кабель, далее электроэнергия распределяется по всему дому. Внутри щита устанавливается:

• счётчик расхода электроэнергии;
• автоматы выключения на DIN-рейке;
• УЗО (устройство защитного отключения);
• шины для вывода заземления и нулевого контура.

Здесь же может размещаться и вводной автоматический выключатель, но практикуется также расположение его снаружи дома в месте подключения воздушной линии к домашней сети. Такой вариант не лишён смысла, так как значительно снижается риск избыточной нагрузки на вводной кабель.

Установка распределительного щита производится в первую очередь. Особое внимание следует уделять подбору автоматики, используя проверенные и надёжные марки приборов от известных производителей.

Видео: обзор распределительного щита для частного дома

Ввод кабеля внутрь помещения

Возможны два варианта ввода кабеля от линии электропередач в дом.

1. Воздушный способ, при котором используется самонесущий изолированный проводник.
2. Подземный способ, когда кабель заводится в помещение из-под земли.

Первый вариант более распространён в силу быстроты и экономичности. Второй обходится дороже, но имеет ряд преимуществ, такие как длительность срока эксплуатации и независимость от атмосферных катаклизмов.

Подземный способ ввода кабеля является более трудоёмким, но более надёжным и долговечным

В любом случае правила предписывают заводить кабель в деревянный дом через металлическую толстостенную (от 2,5 до 3,3 мм) трубу. Внутренность её должна быть окрашена или оцинкована, а установку производят под углом 3–5о к горизонтальной плоскости, чтобы образующийся конденсат мог беспрепятственно вытекать наружу (ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2).

Кабель в деревянный дом заводится через металлическую гильзу, которую располагают под углом для организации стекания конденсата

Установку металлической гильзы и ввод кабеля проводят всегда с наружной стороны стены. Монтажник должен обладать соответствующей квалификацией и допуском. Чаще всего эту работу выполняют сотрудники энергопоставляющей организации.

Видео: ввод кабеля в дом и подключение к щиту

Установка выключателей и розеток

В деревянных постройках есть определённые нюансы в установке выключателей и розеток.

В остальном монтаж розеток и выключателей ничем не отличается от монтажа в каменном строении.

1. Сначала проводится разметка стены. Лучше всего использовать при этом строительный уровень или лазерный нивелир.
2. Далее устанавливаются подрозетники или защитные площадки.
3. На них монтируется цоколь прибора.
4. После подключения к проводам крепится наружный кожух.

Всё вышесказанное применимо и для распределительных коробок. Рекомендуется проектировать проводку таким образом, чтобы свести их количество к минимуму.

Соединение проводов

Исходя из тех же предпосылок повышенной опасности возгорания, соединения проводников в деревянных строениях рекомендуется производить при помощи заводских клеммников. Скрутки допускаются только в случае дополнительной пайки токонесущих жил и с применением пластиковых колпачков.

Соединения проводов необходимо проводить при помощи специальных клеммных колодок, скрутки можно использовать только в крайнем случае

Заземление и монтаж УЗО

Устройство защитного отключения (УЗО) предназначено для предохранения человека (и домашних животных) от удара электрическим током при возможной утечке на повреждённой изоляции или металлическом корпусе бытовых приборов.

В схеме электрической разводки в частном доме необходимо предусмотреть наличие прибора УЗО, защищающего от поражения электрическим током при случайных утечках

Устройство способно выявлять минимальную утечку и реагировать на неё размыканием цепи. Уровень чувствительности зависит от марки прибора. Выбор осуществляется по основному параметру - току утечки, который выражается в миллиамперах. Если УЗО включено в схему защиты всего дома, достаточно значения тока утечки в 30 mA. Если прибор предназначен для защиты отдельных помещений, например, санузла или ванной комнаты, подбирают более высокую чувствительность в 10 mA. Устанавливается УЗО в распределительном щите. Схема подсоединения предусматривает расположение УЗО перед автоматическими выключателями.

Устройство защитного отключения тока для общей цепи дома подбирается на ток утечки в 30 mA

Видео: подключение автоматического выключателя и УЗО

Те же задачи возлагаются и на заземление всех электроустановок внутри дома. Отдельно можно сказать об устройстве заземления. Для того чтобы система отвода блуждающих токов работала исправно, нужно придерживаться рекомендаций по самостоятельному обустройству заземляющей полосы.

Контур заземления состоит из трёх металлических пластин, закреплённых на арматурных штырях

Для этого понадобятся металлическая арматура трёхметровой длины и три метровых отрезка уголков.

Не стоит забывать о сезонном расширении и сужении металла под воздействием изменяющейся температуры воздуха.

Чтобы заземляющую шину не оборвало, в ней делают «компенсационный горб», который предназначен для амортизации тепловых изменений.

Способы открытого размещения проводки

На практике применяют три вида внешней проводки в деревянных домах:

Выбор всецело зависит от эстетических наклонностей жителей дома. В продаже имеются все необходимые материалы, чтобы реализовать свои предпочтения в плане дизайнерского решения.

Видео: наружная проводка в кабель-канале в деревянном доме

Скрытая электропроводка в деревянном доме

Если по каким-либо соображениям заказчика не устраивает внешнее расположение проводки в доме, кабеля разводят скрытым способом. В деревянном строении это довольно трудоёмкая и кропотливая процедура. Каждый провод независимо от его толщины должен упаковываться в металлическую трубу. Подрозетники и распределительные коробки должны быть также из металла. Трубы предполагается защищать от коррозии. Для этого их надо окрашивать изнутри влагостойкими эмалями, а для стока конденсата через определённые промежутки просверливать небольшие отверстия. С этой же целью размещать трубу необходимо под уклоном, чтобы капли влаги могли вытекать наружу. Во избежание повреждения изоляции торцы труб зачищаются от острых заусенцев и дополнительно оборудуются пластиковыми наконечниками.

Для устройства скрытой разводки в деревянном доме кабели внутри стен прокладываются в металлических трубах и выводятся в ниши, закрываемые металлическими подрозетниками

Большим минусом скрытой проводки в условиях деревянного строения является труднодоступность кабелей. При возникновении каких-либо неполадок заменить старый кабель новым будет весьма затруднительно. Тем не менее этот вид проводки имеет своих поклонников. Особенно среди дизайнеров, которых в первую очередь волнует эстетическое решение жилища.

Видео: скрытая проводка в деревянном срубе

Испытание проводки

Закончив монтаж, заказчику необходимо пригласить сотрудников электротехнической лаборатории. Цель проверки - замеры сопротивления системы в целом, сопротивления заземления и проверка всей автоматики: УЗО, автоматических выключателей, счётчика расхода тока. Если все параметры соответствуют норме, заказчик получает на руки протокол, подписанный ответственным лицом. Этот документ предъявляется в обслуживающую компанию при заключении договора на снабжение объекта электроэнергией.

После окончания работ необходимо пригласить специалиста для проверки системы и получения протокола испытаний электропроводки

При самостоятельном выполнении мероприятий по установке проводки важно соблюдать меры личной безопасности. Поражение электрическим током способно причинить непоправимый вред здоровью, стать причиной смерти. Монтаж осуществляется только при отключённом питании электросети. Ввод оборудования в эксплуатацию проводится в присутствии уполномоченного представителя проектной организации.

tehznatok.com

Монтаж скрытой электропроводки в деревянном доме. Часть 2

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье (часть 1) я рассказал Вам про ошибки, которые совершают электромонтажники при выполнении скрытой электропроводки в деревянном доме, а также какие последствия возникают при этом.

Сегодня пишу для Вас продолжение статьи.

Как правильно выполнить монтаж?

Скажу сразу, что первоосновой должны быть только требования электробезопасности и пожарной безопасности. На второй план уходит стоимость электромонтажных работ и дизайн интерьера.

Способы прокладки

Существует 2 способа прокладки кабелей и проводов в пустотах и перекрытиях, выполненных из дерева, т.е. из сгораемого материла.

1. В металлической трубе

Первый способ я считаю самым безопасным и надежным - это прокладка кабелей и проводов в металлических трубах или металлических коробах.

Но такой способ прокладки достаточно трудоемкий и трудозатратный. Но об этом поговорим чуть ниже.

2. В пластиковой ПВХ гофре, коробе (канале) и в металлорукаве

Пластиковая поверхность гофры и коробов относится к негорючим материалам и обозначается индексом «нг», т.е. не распространяет и не поддерживает горение. Об этом читайте в статье требования к электропроводке.

Про прокладку проводов и кабелей в металорукаве, ПВХ гофре и коробе (канале) я рассказал Вам в первой части статьи. Но здесь хочу добавить следующее.

Такую прокладку разрешено производить при одном ВАЖНОМ условии:

На протяжении всей длины и со всех сторон необходимо подкладывать несгораемый материал между металлорукавом (ПВХ гофрой и коробом) и деревянными поверхностями.

Несгораемыми материалами могут служить: алебастр, штукатурка, цемент, бетон и др.

Монтаж скрытой электропроводки в деревянном доме с помощью металлических труб

Как я уже говорил выше, монтаж скрытой электропроводки в деревянном доме с помощью металлических труб является трудоемким и трудозатратным. Да и к тому же, такой электромонтаж могут выполнить только обученные и квалифицированные специалисты.

С чего начать?

Самое первое, с чего необходимо начинать монтаж - это материалы. И я Вам советую использовать медные трубы.

Почему медные трубы?

Да потому, что медные трубы легко подвергаются деформации (легко гнутся). Поэтому при использовании медных труб, дополнительный профессиональный инструмент можно и не приобретать.

Еще пару слов хочу сказать Вам, что монтаж скрытой электропроводки должен выполнятся так, чтобы обеспечить сменяемость проводов и кабелей. Что нельзя сказать про металлические короба, т.к. при протягивании проводов и кабелей в этом случае мы повредим их изоляцию об острые углы поворотов.

1. Разметка трассы

Если у Вас имеется проект, то это задача проектантов. Но если Вы выполняете монтаж своими руками (самостоятельно), то разметку трассы электропроводки необходимо выбирать наиболее оптимальную, т.е. с минимальным ущербом для деревянных поверхностей, т.к. штробление и сверление в деревянных конструкциях ослабляет их.

2. Установка распределительных коробок

Здесь хочу сказать о том, что устанавливать распределительные коробки нужно только металлические и в доступных местах для осмотра и дальнейшего обслуживания и эксплуатации.

Запрещено прятать и скрывать распределительные коробки.

3. Диаметр металлической трубы

Тоже намаловажный пункт.

Как же выбрать правильный диаметр металлической трубы?

Диаметр металлической трубы выбирается очень просто. Необходимо, чтобы провода и кабели входили в трубу свободно, при этом заполняя 40% сечения трубы.

Как же выбрать толщину стенки металлической трубы?

Толщина стенки металлической трубы для скрытой электропроводки выбирается исходя из сечения провода или жил кабеля, прокладываемого в этой трубе.

Чтобы не загружать Вас лишними цифрами, приведу данные в виде таблицы.

4. Установка монтажных коробок (подрозетников)

Чтобы правильно выбрать места расположения подрозетников, прочитайте статью установка розеток и выключателей.

Необходимо использовать только металлические монтажные коробки для розеток и выключателей, которые крепим к уже подведенной металлической трубе.

Если Вы использовали стальные трубы, то соединяем трубу и монтажную коробку с помощью гайки. Также для соединения можно использовать сварку, что является на мой взгляд более надежным соединением. Аналогично крепятся и распределительные коробки.

Выглядит это так.

Если же Вы при монтаже использовали медные трубы, то в монтажной коробке конец медной трубы развальцовывается.

5. Заземление металлических труб

Монтаж металлической трубы должен осуществляться без разрывов трубы в распределительных и монтажных коробках. В этом случае заземляющий проводник РЕ соединяют с трубой в щите ВРУ.

Если же труба имеет разрывы, то в месте разрыва Вам необходимо обеспечить соединение трубы с заземляющим проводником РЕ.

6. Электрические измерения

Следующим пунктом монтажа является проведение электрических измерений. Необходимо провести измерение наличия цепи между заземлителями и заземленными установками и элементами заземленной установки, т.е. металлосвязь.

Как это сделать я расскажу Вам в следующий раз. Подписывайтесь на новости сайта.

Это измерение дает нам гарантию, что все металлические распределительные и монтажные коробки непрерывны и соединены к общей шине РЕ в ВРУ дома.

7. Прокладка проводов и кабелей

Прокладка электропроводки осуществляется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S. Марку проводов и кабелей Вы можете выбрать по моим рекомендациям. Переходите по ссылке и изучайте материал.

Для сведения - провод ПУНП запрещен к применению.

На концы металлических труб одеваются пластиковые втулки, чтобы не повредить провода и кабели при прокладке.

Затем в металлическую трубу затягивается «сталька», с помощью которой в дальнейшем протягивают провода и кабели к монтажным коробкам.

По завершению работ по прокладке проводов и кабелей скрытой электропроводки в металлических трубах необходимо провести измерение сопротивления изоляции, чтобы убедиться, что во время монтажа не была повреждена изоляция.

8. Подключение

Последним этапом монтажа скрытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию.

9. Окончание работ

После завершения монтажа нужно обратиться к работникам электротехнической лаборатории, которые проведут следующие приемо-сдаточные измерения и испытания:

После всех замеров специалисты электролаборатории напишут заключение о состоянии и исправности Вашей, вновь смонтированной скрытой электропроводки в деревянном доме.

В следующей статье читайте об открытой электропроводке в деревянном доме.

P.S. На этом статью я заканчиваю. Думаю я Вам подробно и наглядно продемонстрировал, как правильно выполнять монтаж. Задавайте свои вопросы в комментариях.

zametkielectrika.ru

Как сделать скрытую электропроводку в деревянном доме - правильно, надежно, согласно всех правил и норм?

Ответ на этот вопрос придется долго искать в разных нормативных документах, правилах и инструкциях- ПУЭ, правила пожарной безопасности и т.п.

Я тоже в свое время очень заинтересовался этим вопросом, пришлось перелопатить немало литературы, поползать в интернете по сайтам и форумам и оказалось что вопрос довольно не однозначен…

Некоторые требования правил просто отстали от жизни и устарели с появлением новых материалов и технологий, а трактову других правил можно толковать двояко.

Но все таки основные требования есть и они довольно жесткие для деревянных домов со скрытой электропроводкой .

Вот что я выяснил.

Не буду долго тянуть резину- если вы вдруг решили делать скрытую электропроводку в деревянном доме по всем правилам- готовьтесь тянуть второй водопровод из труб…

Да, да- не удивляйтесь, именно такие требования в ПУЭ для скрытой электропроводки в деревянном доме, даже если это проводка в доме из клееного бруса …

Вся разводка электропроводки по дому, включая переходы сквозь стены и перекрытия должна быть сделана:

в металлических трубах;

в слое штукатурки в трубах или гофре (не ПОД штукатуркой, а именно В ней!)

Если делать в металлических трубах- распредкоробки и подрозетники тоже ддолжны быть металлические.

В слое штукатурки прокладывать в трубах или гофре требуется потому, что согласно требованиям ПУЭ электропроводка в деревянном доме должна быть сменяемая и предусмотрена возможность ее замены полностью или частично.

Как вам такая перспектива? Не очень то впечатлает? Меня честно говоря тоже…

Кстати если электропроводка проложена между деревянной стеной и гипсокартоном в воздушном зазоре- это тоже скрытая электропроводка!

А почему нельзя просто сделать штробы или пазы в дереве и использовать кабель в негорючей изоляции? Или просто под штукатурку проложить?

Или в пластиковой гофре, кабель- канале сделать?

Нет, никак нельзя…

Такие жесткие меры безопасности при монтаже скрытой электропроводки в деревянном доме применяются что бы исключить пожар при коротком замыкании и других неисправностях электропроводки.

Тут главная суть вот в чем.

При КЗ в проводе возникает электрическая дуга , у которой очень высокая температура (пламя горелки в газовой плите в тысячу раз слабее!).

Так вот: цель металлических труб и слоя штукатурки- локализовать (убить) эту дугу, не дать ей распростаниться и стать причиной пожара.

Для этого металлическая труба должна быть определенной толщины при разном сечении провода что бы электрическая труба не могла прожечь стенки и вырваться наружу.

Для провода сечением до 2,5 кв.мм толщина стенки металлической трубы не нормируется!

Естественно что никакая пластиковая гофра или пластиковый кабель-канал не способны выдержать воздействия электрической дуги, возникающей при коротком замыкании.

В слое штукатурки происходит тоже самое- дуга самозатухает из-за отстутствия воздуха, а слой штукатурки прожечь она тоже не может. Поэтому никаких последствий КЗ не вызывает.

Так же такой способ прокладки защищает электропроводку и от других неприятностей- мышей например, которые и на сытый желудок с удовольствием лакомятся изоляцией проводов…

Все это необходимо так как электропроводка скрытая и недоступна для осмотра и обслуживания- мы же не будем раздалбливать штукатурку что бы убедиться в том что изоляция провода не нарушена.

Электрическая дуга- 330 кадров в секунду:

Кстати металорукав непригоден для этих целей и в нем тоже нельзя делать скрытую электропроводку. Он не обладает локализационной способностью для самозатухания электрической дуги.

Хотим мы этого или нет но требования правил выполнять обязаны, особенно если строится новый дом, который в дальнейшем будет приниматься энергонадзором.

Хотя выполнение этих правил доводит до плачевных курьезов…

На одном из форумов читал что делали скрытую электропроводку в металлических трубах в новом доме, построенном из клееного бруса.

Сделали все по правилам, сверлили брус, прокладывали трубы, соединяли их,гнули и т.д.

В итоге сруб дома после усадки- просто повис на этиз трубах…

Образовались щели между рядами бруса в несколько сантиметров. Пришлось трубы вырезать и делали электропроводку открытым способом.

Кстати в Канаде делают электропроводку без всякой защиты - просто кабелем в двойной изоляции! Что в щитовых домах, что в брусковых или бревенчатых. Почему?

А потому что во первых у них УЗО применяется аж на 5мА , во-вторых у них жила заземления в кабеле идет сразу без изоляции.

То есть если например трехжильный кабель, то между двумя жилами в изоляции сделана голая медная жила заземления. У нас таких кабелей я не встречал.

Это позволяет очень рано уловить с помощью УЗО ток утечки, возникающий при ухудшении изоляции фазного или нулевого провода.

Мое личное мнение- монтаж в металлических трубах это уже черезчур… Я честно говоря вживую подобное ниразу не видел. Это действительно очень дорого и трудоемко.

В основном я встречаю монтаж по дереву просто в пластиковой гофре, очень редко- в металорукаве, а под штукатурку- так и вовсе просто кабель в двойной изоляции.

Конечно это не соответствует правилам, но такова реальность! И не от хорошей жизни так делают, далеко не каждый потянет материально электромонтаж в металлических трубах.

Если придется сдавать объект энергонадзору или пожарникам или вы хотите сделать электропроводку максимально безопасной, по принципу “сделал один раз хорошо и забыл”- то лучше уж тогда пробрасывать провода в пластиковой гофре в слое штукатурки и устанавливать обязательно УЗО или дифавтоматы.

Давайте рассмотрим причины, по которым может произойти короткое замыкание в кабеле и как следствие- дальнейший пожар при неправильно сделанном электромонтаже:

а) бракованый кабель. То есть изоляция токоведущих жил изначально повреждена или не соответствует требованиям еще на заводе-изготовителе.

Как избежать: покупать качественный кабель, делать проверку сопротивления изоляции.

б) мыши и другие ползучие твари )))

Как избежать: монтаж в штукатурке или в металлическом каркасе- трубы, короба и т.п.

в) физическое повреждение изоляции электропроводки . Например при ремонте- случайно вкрутить саморез, забить гвоздь и т.п.

Как избежать: А никак… При желании и трубу металлическую можно болгаркой перепилить.

г) нарушение изоляции из-за перегрузки электропроводки.

Как избежать: правильной установкой и выбором автоматических выключателей или предохранителей.

Если решите делать скрытую электропроводку в деревянном доме в слое штукатурки в гофротрубе, помочь расчитать материал поможет программа “Электрик”. Как это сделать- я рассказывал и показывал в статье

А какое ваше мнение по этому вопросу? Как вы делаете электропроводку в деревянном доме ?

С удовольствием отвечу на ваши комментарии!

И напоследок- видео электрической дуги. возникающей при отключении автоматического выключателя:

Узнайте первым о новых материалах сайта!

В прошлой статье я рассказал Вам про .

Дорогие читатели, Вы уже знаете, что существует несколько . Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: и .

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: , выключатели (), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

• на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
• на скобах
• в ПВХ гофре
• в ПВХ трубах
• в металлических трубах
• в металлорукаве
• в ПВХ коробах
• в кабель-каналах
• на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье .

Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо .

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего .

3. Прокладка проводов и кабелей

Третий этап монтажа открытой включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью . В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно и .

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по или .

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

• измерение УЗО
• и др.

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

101 комментариев к записи “Открытая электропроводка в деревянном доме”

У меня столетний деревянный домик. и проводка раньше была на роликах. Не иначе как тоже столетняя. Пыльная и жирная. Особенно на кухне. Теперь мы проводку заменили. и вся она в ПВХ футлярах. Просто чудо: аккуратно, чисто. удобно в уходе и убираться в доме теперь не страшно)))

СПАСИБО. Я СЕЙЧАС КАК РАЗ ИНФУ ПО ВОПРОСУ ОТКРЫТОЙ И ЗАКРЫТОЙ ЭЛЕКТРОПРОВОДКИ В ДЕРЕВЯННОМ ДОМЕ СОБИРАЮ. ВСЕ ДОСТУПНО И ДАЖЕ ДЛЯ МЕНЯ ПОНЯТНО) ОБЪЯСНЕНИЯ В КАРТИНКАХ ОЧЕНЬ ПОМОГАЮТ

Насчет ВВГнг-LS полностью согласен, многие не уделяют этому особого внимания, даже ПУНП прокладывают умудряются…

Понравилась проводка на роликах под старину- красиво смотрится, прикольно так)))

Мы как раз проводку на даче собрались менять, она у нас совсем древняя, ну теперь все сделаем по правилам.

У меня два вопросика:
1. Можно ли проложить открыто по деревянной стене (с креплением скобами) кабель марки ВВГнг-LS сечением от 1,5мм2 до 4мм2?
2. Можно ли проложить кабель марки ВВГнг-LS открыто в металорукаве по деревянным стенам и потолкам на чердаке (два варианта чердака:1)часто посещаемый; 2)практически нет. это про грызунов намекаю).
Заранее Спасибо!
P.S. И вообще огромный респект за ваши статьи. В книгах пока найдешь ответ — забудешь вопрос…

Сергей, отвечаю на Ваш первый вопрос. Да можно. По второму вопросу — я хотел написать отдельную статью — электропроводка на чердаке. Там к ней предъявляются особые требования.

Спасибо за Ваш труд!
Буду ждать.

Здравствуйте, подскажите пожалуйста, появился ли какой нибудь новый способ подсоединятся к алюминевым проводам идущим от столба к дому на изоляторы? раньше просто скручивали провод(алюминевый) вокруг питающего, потом орехи использовали, потом орехи запретили, потом скрутку вроде тоже. Так как правильно подключатся? в первом случае если подключаемся медью и второй случай если алюминием. фотки конечно хорошо бы посмотреть… Эти контакты очень важные, были случаи и не редкие, когда угроза пожара была именно в этих контактах. Монтаж в доме качественный и грамотный, а из за плохих контактах на входе происходило нагревание и искрение. Автомат вводной не отрабатывал не по теплу не по ЭМ защите.

Константин, в настоящее время для ввода в дом питающего напряжения я рекомендую использовать СИП. Откуда Вы взяли, что «орехи» отменили — этот вид соединения проводов разрешен в ПУЭ.

Я на объекте случайно встретился с теоретиком из Энергонадзора и он мне про арехи чесал, что от ветра провод подходящий к дому трясется и от температуры на улице медь расширяется и сужается и что ботовое соединение на орехе разбалтывается и нарушается контакт и короче всё пропало… я спорить с ним не стал и на всякий случай сначало делаю скрутку на питающем кабеле, а потом на скрутку одеваю орех. Я слышал. что еще соединения появились в замен орехов, даже видел их, черные с болтом на 10, при закручивании зажимает и входящий провод и тот на который контачу. Хотел спросить-кто нибудь с такими зажимами работал? А СИП првод для подвода к дому (самонесущий изолированый провод) помоему так расшифровывается. А мне надо от щита внутри дома через металическую трубку подцепится к проводам с изоляторов на доме снаружи. мне больше подойдет АВВГ 2х10 (как мне кажется)и сечения должно хватить на небольшой дом деревянный…

Если найду подходящий зажим, что бы медь с аллюминем соединять правильно, конечно медь буду заводить 2х6 или 2х10 тоже ВВГнг LS какой нибудь

По сайту несколько слов: конечно спасибо, что вы есть и сайт очень доступный и очень нужный. Заметить только одно хотелось бы- в деревянном доме основание розеток дожно быть металическим(как вы пишите) и это абсолютно правильно, а на фото на сайте — как пример монтажа розетки и выключатели фирмы «Этюд» под дерево (если я не ошибаюсь с маркой) , а этюд никогда не делал металлическое основание не в розетках ни в выключателях. Как бы кто то не дочитав полностью описание не смонтировал по примеру на фото электропроводку… никогда не видел, что бы под розетку специально вырезали металлическую пластину и на фото ее не разглядеть.

Если производитель выключателей и розеток не выпускает их с металличским основанием, то его необходимо выполнять самостоятельно. Так мы и делали на одном из объектов (бане) при монтаже. На фото ее не видно, т.к. считаю, что эстетика в работе должна присутствовать и делать металлическую пластину больше габаритов самой розетки или выключателя нецелесообразно.

Орех состоит из трех пластин, поэтому прямого контакта меди с алюминием нет, их контакт происходит через стальную пластину. Что нам и нужно. Так что со спокойной совестью можно применять орехи в Вашем случае.

Зажим, про который Вы говорите, это специальные зажимы для СИП-проводов. Про них я в скором времени напишу подробную статью.

так если питающий до щита провод я выберу СИП я могу к аллюминию с изоляторов подсоединится такими зажимами? или они только СИП к СИПу??? там просто когда болт закручивать выдвигаются контакты внутри зажима и достаточно острые… как бы мне аллюминий с изоляторов не перекусить им.

Доброго время суток!
Подскажите, пожалуйста, есть ли особые требования к подключению электрических конвекторов (напольных и настенных)в деревянном доме с новой (2009г)открытой, медной, трёхжильной проводкой?

Татьяна, здравствуйте!!! В первую очередь необходимо, чтобы кабель на конвектор был соответствующего сечения. Сечение выбирается согласно его установленной мощности (по паспорту). Желательно запитать его через УЗО или диффавтомат соотвествующего номинала. В принципе и все. Если возникнут трудности, напишите мне мощность Вашего конвектора — я выберу Вам электрооборудование.

Доброго здравия!
Хочу спросить на счёт локализационной способности. При закрытой проводке этому вопросу уделяется особое внимание. При открытой же получается, что не уделяется почти никакого! Если при скрытой проводке нужно обкладывать проводку со всех сторон негорючим материалом, то при открытой проводке, по-моему, — хотя бы со сторон примыкания к горючим поверхностям! Разве не логично?
Цитата:»Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания - перегорают, что при использовании их в скрытой электропроводке в деревянном доме приведет к пожару.»
Вопрос: Разве при проводке в пвх гофре или пластиковом коробе прямо по деревянным поверхностям такой опасности уже нет? Как-то странно, не правда ли?

ПУЭ,ПТЭЭП,СНиПы-это конечно законы для электриков тут никуда не денешься.
Поэтому самое как вроде правильно, прокладка проводки в металлических трубах.Однако я считаю, выполнить ее даже профессионалам без отступления от норм практически невозможно.Я уж не говорю про стоимость. Выход все-таки в прокладке наружной электропроводки.
По моему мнению большой миф о поедании проводки грызунами и другими зверями (может это сами электрики и придумали?) А все короткие замыкания происходят от перегрузки сети, неудовлетворительного состояния сети и прочего бардака.
При правильно разработанном проекте,выбора допустимой нагрузки и соответственно сечения проводов, защите, УЗО и соответственно качественном монтаже, плюс периодическим испытаниям электропроводки и оборудования 100 лет ничего не случится.

По поводу мифа о грызунах:я был свидетелем такой ‘диверсии’.При замене провода(старого)на новый в пустоте межкомнатной перегородки изоляция была аккуратно снята с обеих жил.На оголенных проводах были видны следы касания друг друга.Дом старый деревянный до пожара был один шаг.После этого срочно были проверены все переходы через стены и в места прохождения забиты металлические трубки.Так что это не миф.

А что молчит шеф?

Добрый день.

У меня в деревянном доме на втором этаже по бокам помещений есть неотапливаемые пазухи, по которым можно свободно ползать. Можно ли проложить кабель в металлорукаве в них?

Игорь, можно, если при этом электропроводка будет проложена открыто и к ней будет доступ. Но если это чердак, то к электропроводке на чердаках предъявляются особые требования.

Игорь, металлические трубы только и больше ничего не разрешено. заземляйте их и вперед.

Константин, металлические трубы при скрытой проводке — согласен. Но Игорь не внес уточнения про помещение и способ прокладки электропроводки.

Как подключить выключатель с розеткой.Покажите схему.

Евгений, на данное время на сайте такой схемы нет.

А как правильно и на какой высоте смонтировать счетчик на улице на стене дома. И какие крюки ставить для подводки от столба?

Является ли обязательной организация заземления в деревянном доме при подключении к однофазной сети 220в-6кВт?

Николай, обязательно.

Добрый день!Спасибо за ответ.Но если разобраться по сути:у меня помещение без повышенной опасности,нет ни труб водопровода или отопления,ни железных шкафов и т д,но если я провожу цепь заземления и землю,например,печь СВЧ,то появляется возможность оказаться под ударом при одновременном касании фазного провода,случайно,и заземлённого устройства.

Николай, в таких ситуациях ставится УЗО, которое отключит питание при утечке тока

Всем привет, живу в старом деревянном доме, проводка такая-же старая как и дом, в одной комнате сделали ремонт и соответственно поменял проводку на новую, медная на 2,5кв.мм. (как я думал), а оказалось (после небольшого чтения на данном сайте) на 1,7кв.мм., спасибо админу что разъясняет такие вещи, нам простым смертным, далеким от электричества, я например, когда покупал провод для проводки знал, что мне нужно сечение 2,5кв.мм. и купил такой, а он оказался ПУНП, что-же теперь все менять по новой? В контакте меди с аллюминием происходит нагрев при включении, например, микроволновки, теперь хочу провести отдельную линию на свет, розетки и приборы типа микроволновки, а как быть с контактом с алюминькой (клемник поставил а все равно ерунда какая-то), если тянуть медь до счетчика или до пробок то как быть, там-же алюминий, опять будет нагреваться что-ли? Не понятно! Плавился клемник, а если проложить до пробок начнет плавится в пробках??? Спасибо!

Олег, Вам просто нужно сделать качественное соединение меди с алюминием — вот все разрешенные . А ПУНП оставьте, если он соответствующего сечения то эксплуатируйте, если сечение занижено, то нагружайте его чуть меньше.

Делал на даче электропроводку в деревянном доме своими силами. Прочитал статью. Спасибо за ценную информацию. Оказалось правильно сделал, что проводку выполнил открытым способом в ПВХ коробах. Но как оказалось допустил ряд нарушений. В местах прохода сквозь деревянные стены прокладывал провода в ПВХ гофре, что является серьезным нарушением. Кроме того, розетки и выключатели имеют пластмассовое основание, которым крепятся к деревянной стене. С такой проводкой прожил уже пять лет в теплые периоды. Первым делом в этом году под все розетки и выключатели установлю металлическое основание, а в местах прохода через деревянные стены установлю металлические гильзы. А электрощит, в котором находятся автоматы тоже должен быть металлический, а не пластиковый? Или можно пластиковый, но обязательно металлическое основание для щитка? Точка подключения электричества к ВЛ у меня выполнена не в доме, а в отдельном хозблоке, а от хозблока идет в дом кабелем, который лежит на металлическом тросе.

Здравствуйте, есть ряд вопросов.
1. Допустим, прокладываю новую проводку трёхжильным ВВГ. Получается, что к каждой розетке я должен от счётчика(щитка) подвести свою линию, так как РЕ проводник можно подключать только на ГЗШ, а соединять его в распред. коробках нельзя?
2. Зачем металлическое основание под электроточки? Его нужно заземлять?

Степан, добрый день.

1. Соединять РЕ-проводники в распределительных коробках можно
2. А Вы хотите прикрепить розетку прямо на деревянную поверхность? А как же пожарная безопасность — вдруг случанйм образом Вы перегрузите розетку, она начнет греться и плавиться? Заземлять основание не нужно.

Понятно, а зачем тогда вообще главная заземляющая шина, если можно сделать просто ответвления от одного РЕ проводника?

Здравствуйте Степан.
Соединять РЕ провод согласно норм необходимо без разрыва. Т. к. РЕ провод является одним из основных способов защиты от поражения эл. током его нельзя соединять «в шлейф». Нужно без разреза очистить жилу от изоляции, навернуть 2-3 нитки того же провода, что и жила, обжать и пропаять это место. Все это выполняется в подрозетнике.
Второй способ, использовать «ВАГО» зажим, при этом жила может быть разрезана. Такой способ допускает Энергонадзор, как исключение. Но главный способ — это пайкой без разреза.

Добрый день!
Подскажите, пожалуйста, какова должна быть толщина металлической пластины, устанавливаемой под розетки и выключатели? Например, обычная пищевая фольга подойдет или нужно что-то более серьезное? Спасибо.

А ведь действительно совсем не понятна эта логика, предлагаемая ПУЭ. Т.е. категорический запрет использовать кабель-канал, ПВХ-гофру,металлорукав и т.д. при закрытом способе монтажа проводки по горючим материалам (что все-таки, как бы это ни было трудноосуществимо на практике, понятно и обоснованно) и при этом разрешить использовать эти же кабель-канал, ПВХ-гофру и т.д. при способе открытом. Не все ли равно: будет проходить кабель под деревянной облицовкой или по ней, если он и в том и в другом случае непосредственно соприкасается с деревом? Неужели это допускается только потому, что подразумевается, будто открытая проводка всегда на виду и если с ней что-нибудь случится, это будет видно. Ну как-то это очень слабо – для такого нормативного документа как ПУЭ полагаться в таком ответственном деле, как пожаробезопасность, на такие допущения. Ну нельзя же в самом деле ожидать, что все помещения в доме (которых может быть довольно много) находятся единовременно под зрительным контролем хозяина. Или что, он должен постоянно бегать по всему дому и смотреть, как бы где не прогорел кабель канал или мышка не прогрызла ПВХ-гофру, проложенную открытым способом?!А если надо уехать из дома, но при этом оставить какую-либо нагрузку (для отопления, например)?!!! Это же вообще страшно подумать!!! В общем, мягко говоря, странноватая логика!!! Абсолютно согласен с Ильей (комментарий-вопрос от 18.05.2013 в 21:13)
Что Вы по этому поводу думаете, Дмитрий? То, что таковы правила и не Вы их придумали – это понятно. Но если все-таки абстрагироваться от ПУЭ. Просто Ваше «частное мнение»?
И еще хотелось бы узнать вот что:
Есть ли в принципе в продаже уже готовые гильзы для прохода стен? Разных диаметров и длин? Или нужно брать простые газоводопроводные трубы и самому их делать. И не правильнее ли было делать длину трубы-гильзы такой, чтобы с каждой стороны стены оставалось выступать примерно по 10 мм. Потом на концах нарезать резьбу и с двух сторон эту гильзу стянуть тонкими гайками с шайбами?

По поводу металлических пластин для установки между выключателями. Какова должна быть толщина этой пластины?

Я у себя в деревянном доме участки проводов, проходящие через стены, просто оборачивал толстой металлической фольгой (в несколько слоев, без сильного натяга). Упрощается монтаж, не повреждаются сами провода, при этом нет прямого контакта провода и деревянных поверхностей — также как и при применении металлических гильз. Такую же фольгу (2-3 слоя) ставил и под выключатели с розетками. Фольга самая обычная — пищевая.

Конечно согласен, электропроводка в деревянном доме это особый случай (независимо, открытая она или скрытая) и пренебрегать пожарной безопасностью здесь не стоит. Наоборот, нужно более тщательней подходить к этому вопросу. Но правила есть правила, и я донес до Вас их требования. Я могу лишь предполагать и догадываться, почему к открытой проводке требования несколько смягчены. Скорее всего потому, что открытая проводка всегда доступна для осмотра, а при коротком замыкании будет наглядно видно место замыкания (следы копоти, оплавления), быстрее появится запах гари, нежели КЗ произойдет в углубленных местах внутри деревянных перегородок при скрытой проводке.

Все проходные гильзы, втулки и переходники можно найти в магазинах, правда чаще под заказ. Ну или сделать самому — так выйдет намного дешевле. Требования к толщине металлической пластины аналогичны, как к металлическим трубам для электропроводки, т.е. при сечении питающего кабеля до 2,5 кв.мм толщина не нормируется, а при 4 кв.мм — 2,8 (мм).

Здравствуйте!

Благодарен всем за дельную и толковую информацию.

Не будучи специалистом, попытаюсь предположить:
- столь жесткие требования к скрытой проводке в деревянных домах объясняются тем, что дома из бревен или бруса со временем (десятки лет) подвержены гниению и, соответственно, вертикальной усадке и горизонтальному смещению (покосившиеся избы).
Сам в такой кривой избе живу, — максимальное смещение от вертикали (между нижней частью стены и верхней ее частью) составляет 180 мм при высоте стены 2,5 м.
Думается, что скрытая проводка (без стальных труб) не вынесла бы такого перекоса и устроила бы пожар.

Видимо, ПУЭ написаны на основе скорбного опыта, как и ПДД.
Подумалось: а хорошо было бы почитать комментарии с картинками) к ПУЭ подобно существующим комментариям-разьяснениям к ПДД.

Добрый день!
Подскажите, в интернете встречаются статьи где говорится о том, что в деревянном доме на каждую розетку требуется отдельный кабель от электрощитка. Как Вы думаете стоит ли выполнить монтаж электропроводки подобным образом.

Саян, эти требования приемлемы не только в деревянном доме, но и в обычной квартире. Здесь все решает хозяин. Если хотите максимальную надежность электроснабжения, при этом затратив приличную сумму на материалы, то пожалуйста. Лично я «за» такой способ, но все зависит от бюджета и целесообразности данного решения в конкретном случае.

Доброго дня всем!
Скажите если я где то ошибся со своей новой проводкой в деревянном доме.
Стены обшиваются гипсокартоном (зазор от стены 5-10 см. Распред коробки стоят в гипсе пластик, скрутка, думаю может зажимы поставить. Открытая проводка на стенах в кабель каналах, кабель ввг нг лс 2.5 мм.
Потолок натяжной хочу. По потолку поведу в гофре, и трассу набью гипсокартон огнестойкий 12.5.
Вводной автомат 25а.узо 40 а, 30 мА, и два автомата по 16 на комнаты.
Какие огрехи допустил?
Подхожу к этому вопросу очень серьезно, не хочу облажаться.

Доброго времени суток.

Обещали рассказать про проводку на чердаке — это конечно интересно.
Но мне например интересно какие требования предъявляются к проводке в подвальном помещении (особенно учитывая что в подвале есть деревянные сараи для хранения разных вещей жильцов и деревянные лари для картошки) и как правильно проложить там проводку, вернее скажем так не столько заменить всю проводку, а сделать отвод-линию до своей сарайки и сделать там свет и розетку?

Да и заодно как вы относитесь к способу прокладки по сгораемым конструкциям или рядом с ними в металопластиковой трубе (разумеется пластик ПВХ) ?, некоторые практикуют.

1).Вместо стальной трубы при прокладке по сгораемым конструкциям (СК) можно использовать алюминиевую трубку/у диаметром 16мм, толщина стенок около 1,5мм? (вроде бы в ПУЭ не указан тип металла или указан?)

2).В качестве подкладки на СК под розетку/выключатель/распаечную коробку можно использовать не стальной лист, а алюминиевый толщиной примерно 1мм?

3).Если нет заземления, нужно ли землить металлическую трубу (алюминиевую) в которой идёт провод по СК если известно что к этой трубе никто не будет прикасаться? , и можно ли поставить УЗО/дифф-автомат если нет земли и отключить ли УЗО/дифф.автомат если будет замыкание фазы или ноля провода на металлическую трубу, но к ней никто не прикоснётся т.е не будет утечки через человека? — опять же в случае если УЗО/дифф.автомат не подключен к земле по причине её отсутствия.

Металлорукав запрещен к прокладке в деревянных домах без дополнительных противопожарных мер, так как не обладает локализационной способностью. Локализационная способность — это способность СТАЛЬНОЙ СПЛОШНОЙ трубы выдерживать вспышку короткого замыкания.Читайте ПУЭ внимательнее.В нем есть все ответы на вопросы.Или нанимайте грамотного специалиста, если читать не хотите.

Поправочка!не дописал разъяснение! металлорукав запрещен к скрытой прокладке! ОТ себя добавлю свой способ:в открытую, обеспечивая расстояние от сгораемой поверхности не менее 10 мм и используя дифзащиту для подобной линии. Металлорукав необходимо заземлить и проверить сопротивление.

А если не землить, а этот рукав использовать как простой тепловой и механически защищающий экран? Или же землить, что станется в случае применения проводов/кабелей с двойной изоляцией?

Если не заземлять,то Вы потеряете важную составляющую комплекса мер по безопасности-на Вашу совесть.Эти отрезки металлорукава по умолчанию попадают под требования ПУЭ.Все А что такого сложного в этой задаче?финансово это подъемно, просто по времени затраты.

Здравствуйте!Хочу сам заменить ввод в своём частном доме и поставить вводной автомат,надо ли мне приглашать перед этим электриков из эл.сети чтобы они убедились что я ничего в проводке не нарушил,или их приглашать после того как всё сделаю чтобы они мне опломбировали автомат и подвели к счётчику провода???Спасибо!

Роман:
02.08.2015 в 09:43
Вам необходимо уведомить энергосбытовую организацию, представители которой распломбируют электросчетчик

Добрый день!

Поясните пожалуйста,что вы имели ввиду когда рекомендовали ставить металлическую пластину под розетку или выключатель при открытой проводке по сгораемым поверхностям. Это требование ПУЭ? Но тогда по идее пластина должна быть просто не горючей — стеклотекстолит или гетинакс или любой другой не горючий материал соответствующей толщины. И должен ли он выступать по 10 мм от розетки — как при требовании прокладки по сгораемой поверхности проводом в горючей изоляции. И относится это требование ко всем внешним розеткам или только к тем кто ничем не защищены с обратной стороны? А если они в герметичном исполнении (IP54) — пластина тоже нужна? Требование по расстоянию провода от горючей поверхности в 10 мм ведь выполняется автоматически?

Добрый день!!! Подскажите как правильно подобрать размер кабель канала для определенного количества отходящих линий????

Доброе время суток!
Как вы думаете, кусок лыжной палки подходит на роль металлической трубы для прохода через стену? Или, наверно, по диаметру не подойдет…

Вам для безопасности, или для проформы?

для безопасности
а лыжных палок дофига…

решил заменить алюминий на медь,проложил всю дублирующую схему,а как присоединиться от изоляторов-не знаю,не показывает индикатор,где фазовый провод-вот такая беда

Здравствуйте, возникло несколько вопросов по проводке в деревянном доме:

1. В статье написано, что можно делать проводку на скобах. Но ПУЭ 2.1.37 говорит, что незащищенные провода надо вести по поверхностям из сгораемых материалов либо через что-то несгораемое, либо с зазором 10мм. Определение защищенного провода гласит, что это провод, который кроме изоляции имеет поверх электрической изоляции металлическую или другую оболочку для защиты от механических повреждений. Если делать проводку на ввгнг, то его общая наружная изоляция считается оболочкой от мех. повреждений? Или ввгнг не является защищенным по определению, и тогда на скобах проводку им делать нельзя. Я что-то запутался, т.к. половина статей в интернете на эту тему вообще не рассматривают вариант открытой проводки на скобах.
2. Как правильно называются гильзы для прохода стен? Кабельные проходки? Нужно, чтобы нагуглить и купить. Или их не продают и надо самому резать трубы и снабжать пластиковыми наконечниками для предотвращения повреждения провода краем трубы? В таком случае по каким тегам искать в интернете эти наконечники для покупки? Или их надо опять-таки, делать самостоятельно?.
3. Розетки, выключатели и пр. надо ставить на мет. основания. ПУЭ как-нибудь регламентируют их толщину?
4. Допускается ли прокладка кабелей, установка выключателей и розеток по наружным стенам дома (с внутренней стороны, разумеется).
5. Можно ли использовать одну и ту же проходку и одни и те же коробки для силовых кабелей и слаботочки?
Заранее спасибо!

Григорий:
05.05.2016 в 18:20
1.Включите логику.. кабель (КАБЕЛЬ, а не ПРОВОД) должен быть ИЗОЛИРОВАН от горючей поверхности или слоем воздуха , или наметом штукатурки. Значит,нужны: или негорючие изоляторы,которые отодвинут кабель на расстояние не менее 10 мм, или слой штукатурки, не менее 10 мм. Какие еще скобы, в самом деле..которые прижмут ваш кабель к дереву?чтобы горело получше?)забудьте.
2. Купите в Леруа СТАЛЬНУЮ трубу 3\4. Отпилите так, чтобы труба выступала в обе стороны над поверхностью на 2 см.Купите трубу электротехническую диаметром 25 мм.Она аккурат помещается внутрь 3\4. ОТпилите ее на см больше чем металл-труба.Концы замотайте изолентой, чтобы не выпадала из мет.трубы.Все, готово.
3.Не регламентирует, ИМХО.Я прокладываю кабель в лотке 0,7мм толщиной.Хватает на прожиг. Возьмите 0,7 мм и заземлите. Двойной контроль.
Не поняли — пишите почту, я вышлю фото.

Григорий.
4. Не понятен вопрос.Раскройте тему.
5. Слаботочка бывает разная.ЛУчше не рисковать и слаботочку кинуть отдельно (против мышей) в металлорукаве ПВХ.

недавно разводил проводку по сараям, тоже на скобах делал ибо разных статей про скобы начитался, ВВГнгП/ВВГнг 2*1,5 2*2,5
вот буду скоро в гофру перекладывать консультировался потом с электриками/пожарными. общий вывод такой что на скобах можно для себя любимого, но если придут пожарные проверять то нахлобучат и могут отключить дом до устранения. да и опять же свой ж дом то..
ПУЭ почитал уже потом. но и то мне как не специалисту некоторые тонкости требуют консультаций.

по поводу трубы в леруа — лучше в сантехнических магазинах. дешевле в леруа труба импортная, на текущий момент стоит почти 800 руб за два метра
в сантехмагазе 260 руб за два метра российская.

Автор сайта, ответьте, пожалуйста, на следующие ранее заданные вопросы (и лучше продублировать ответ в самой статье):
1. А электрощит, в котором находятся автоматы тоже должен быть металлический, а не пластиковый? Или можно пластиковый, но обязательно металлическое основание для щитка?
2. Есть ли в принципе в продаже уже готовые гильзы для прохода стен? Разных диаметров и длин? Или нужно брать простые газоводопроводные трубы и самому их делать. И не правильнее ли было делать длину трубы-гильзы такой, чтобы с каждой стороны стены оставалось выступать примерно по 10 мм. Потом на концах нарезать резьбу и с двух сторон эту гильзу стянуть тонкими гайками с шайбами?
И потом, где брать втулки, которые вставляются в трубу с двух сторон, чтобы не повредить кабель? Если опять же делать самостоятельно, то, не посоветуете, из чего и как?
3. Как правильно подобрать размер кабель канала для определенного количества отходящих линий? (про это можно вообще отдельную статью сделать, т.к. много комбинаций, хотя бы для кабелей сечением 1,5 и 2,5 мм и разного их количества в разных, самых популярных комбинациях)

Подскажите пожалуйста, начал менять проводку в деревянном доме. В кабель- канале проложил кабель ВВГнгLS 3х6 плоский. Потом увидел, что данный кабель бывает круглый и судя по всему с заполнителем. Возник вопрос: допускается ли использовать плоский кабель? Может заменить на круглый?

Не меняйте ничего. Эксплуатационные свойства у них одинаковые. Заполнитель всего лишь придает круглому ВВГ круглую форму.

Конкретно по вопросу-ошибки нет,ПУЭ не регламентирует, плоский или круглый кабель.Если это действительно ВВгНгЛс, то все в порядке.Плоский удобней закрывается в кабель канале, у круглого большой радиус изгиба.
Второй момент, какой прибор питает этот кабель и с каким номиналом подобран автомат для защиты этой линии? На розетки это слишком большое сечение.Больше похоже на вводной кабель для основного щита.

Спасибо всем за помощь.
Кабель идёт от ящика со счетчиком к распределительному щиту.Автомат стоит на 32А.

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

А зачем кабель ВВГнг прокладывать по стене в гофре или кабель-канале? Ведь ВВГнг выполнен в негорючей изоляции, а гофрированные трубы и кабель-каналы делаются из обычного пластика. Или нужно брать металлические гофротрубы и кабельканалы? Что-то я не видел такого ни у кого на даче…

чото я въехать немогу,по фото видно что кабель весь в кабельканале НА деревянной стене,без кабельканала даже соприкосается со стеной,у меня же в доме он в гофре на скобах идет по стене и сама стена зашита в гипс и теперь не вижу разницы той что у меня проводка сделана и той что здесь показана в качестве наружной.что мне делать менять все или оставить?

Алексей, если кабель проведен по деревянной стене, а потом стена зашита гипсокартоном по профилю, то это является скрытой проводкой, не открытой.
СП 256.1325800.2016 «Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые».Если внутри в перегородке присутствует чтото горючее- типа дерева, это класс горючести Г4, со всеми вытекающими по прокладке кабелей в металлических трубах..
Но по ПУЭ 7 кабель можно прокладывать в намете штукатурки.
Компромисс по безопасности — Вам надо сначала было полоски гипсокартона 9,5мм нашить, сделав негорючую прокладку между кабелем и деревянной поверхностью,закрыть второй такой же полоской сверху,заключив кабель в негорючую оболочку, а потом уже зашивать стену по профилю гипсокартоном..

Что-то непонятно в деревянном доме получается способы прокладки которые нельзя применять при скрытой проводке допускаются при открытой? Смысл какой во всём этом? По начаалу подумал, что авторы у статей разные.

Добрый день. Везде написано что проход через стену должен быть выполнен из металлической трубы,но ведь при нагреве кабеля все передаётся на сгораемую поверхность,особенно если труба тонкая. Почему нельза применять пластиковую негорючую трубу? Чем она уступает? Также интересен такой вопрос: можно но ли распайку делать в короба,если его размеры позволяют?

СП 31-105-2002 пункт 13.5 Очень хотелось бы услышать ваше мнение по данной системе нормативных документов в строительстве.

добрый день!у меня вот такая проблема у меня коротит на выключатель когда его отключаешь выключатель искрит а счетчик издает треск!

И что вы отключаете такое, что искрит, обычную лампочку? Вообще, включатель не может не коротить, это его прямая работа- замкнуть контакты в цепи питания счетчик/предохранитель(автомат)/включатель/лампа/счетчик.

День добрый.
Где указано что розетки и выключатели должны крепиться через несгораемые(металлические) подрозетники на деревянную поверхность?
На какие правила могу сослаться, чтобы доказать руководству?

Аркадий Петрович, четкого пункта Правил не существует, где говорилось бы про применение металлических пластин. Розетка может иметь и ПВХ основание, но только нужно точно знать, что основание выполнено из негорючего материала. А к сожалению, это не всегда так. Вы даже не представляете, сколько на рынке розеток, подрозетнкиков и гофрированных труб с индексом «нг», а по факту они вполне себе активно поддерживают горение. Вот именно поэтому я и рекомендую все же устанавливать металлические пластины, если нет уверенности в качестве используемого пластика изделий. Кстати, некоторые серии розеток имеют уже готовое металлическое основание, как раз таки для установки на деревянные и прочие горючие поверхности, и в этом случае не нужно самостоятельно изготавливать эти самые пластины.

СП 256.1325800.2016, п.15.5 В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 кв.мм в ПВХ изоляции в исполнении по ГОСТ 31565 без подкладки; скрытая прокладка под штукатуркой кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 кв.мм в исполнении, не распространяющем горение, по ГОСТ 31565 по намету штукатурки.

Добрый день!
К вопросу заданному ранее — надо ли что-то прокладывать между пластиковым распределительным щитом и деревянной стеной (вагонка) каркасного дома? Спасибо!

Dima.Это что-то — негорючая проставка. Металлический лист, лист СМЛ или ЦСП. Асбест запрещен. Металлический Лист между стеной и ВРУ присоединить на главную заземляющую шину. Сто процентов НГ основание-это металл,камень. Пластик, который не плавится совсем, в розетках и выключателях не используется. А если еще чуть добавить воображения, то можно себе представить падение перегретой истекающей самозатухающим пластиком розетки на отлично распространяющий горение ковер (с великолепным ядовитым дымом в придачу).
Начальству будет достаточно сертификата об НГ пластике, чтобы не посадили, если что).
Олег.
Труба еще и для того, чтобы кабель,проходящий через нее, при деформации стены не был поврежден.Пластик мягкий.
Распайка.Ее надо располагать так, чтобы она была в доступе и ее было видно не только автору проводки. Кабель обычно в первую очередь греется \ горит в местах плохих соединений. Если распайка расположена в лотке\кабельканале, в пучке транзитных и оконечных кабелей\проводов, при аварийной ситуации это повлечет повреждение всего пучка. Нужно сохранить работоспособность остальной системы путем выноса опасного участка вне магистрального пучка, в распайку. При аварии ремонт будет более легким, а ущерб менее тяжелым.

Взял пару универсальных коробок Kopos LKM45 для открытой установки серий скрытой установки, стоит один доллар штука. Самозатухающий ПВХ 850°С, внутри разметка с трёх сторон под канал до 40×20 мм, при установке непосредственно на Г4 производитель рекомендует теплоизолирующие подкладаки. Они у Копоса не металлические, не знаю из чего, но без асбеста. Размер коробки 98×98×45 мм.
Далее на фотках рамки 80×80 мм и 90×90 мм.

Здравствуйте. Парюсь в полном смысле этого слова: обнаружил, что строители в парную завели на освещение кабель ПВС. Срочно приостановил эксплуатацию баньки. Купил провод РКГМ 1х1,5. Вот теперь вопрос: можно ли эти провода (РКГМ) проложить в парной не посредственно на вагонку между потолком и стеной и прикрыть плинтусом? Продавцы-консультанты говорят, что можно поскольку провод жаропрочный до 180 градусов. Есть, конечно, и другой вариант — вывести на внешнюю сторону стены и завести непосредственно в парную к светильникам.

Владимир,второй вариант лучше.
А если прикрывать плинтусом то хотя бы в гофре,если позволяет место….и не забудьте про УЗО

Несмотря на привлекательность, строения из древесины имеют существенный недостаток – материал, из которого они возводятся, относится к категории пожароопасных (достаточно легко воспламеняется, и также быстро сгорает). Поэтому к электропроводке в таких домах предъявляются особые требования. Тем более, если речь идет о внутренних коммуникациях. Какой же провод нужно купить для монтажа проводки в деревянном доме? Рассмотрим этот вопрос максимально подробно и проясним важные моменты.

Материал жилы

Каких-то ограничений по этому пункту нет. Но специалисты обращают внимание, что для внутридомовой проводки в деревянных строениях желательно выбирать продукцию с медными жилами. Она намного предпочтительнее аналогов на основе алюминия.

• Эл/проводимость значительно выше. Следовательно, потери на линии будут меньше.
• Коррозии (окислению) подвергаются оба обозначенных металла. Но медь не так сильно. Чем опасен оксид? В этом слое резко падает проводимость, повышается сопротивление, как результат – провод нагревается.
• Медь прочнее алюминия, в том числе, и на изгиб. Следовательно, при обломах в жилах риск возможного искрения практически сводится к нулю.
• Винтовые зажимы медный провод удерживают надежнее. Поэтому в процессе эксплуатации качество соединений не снижается. С проводами алюминиевыми сложнее – придется регулярно проверять линию и делать «подтяжки», так как контакты (металл-то мягкий) со временем ослабляются.

Примечание

В продаже встречается промежуточный вариант – провода с композитными жилами, из алюмомеди. В этом сплаве оптимально сочетаются все плюсы обоих металлов, но показатели, естественно, усредненные. При выборе такой продукции консультация профессионала лишней не будет, так как придется учесть множество факторов и определиться с приоритетами, исходя из специфики линии и общей схемы внутридомовой проводки.

Изоляция

Примеры проводов и цены

Вряд ли стоит перечислять весь сортамент. Тем более что и цены однотипных проводов отличаются в зависимости от региона. Для внутридомовой эл/проводки наиболее «ходовой» являются изделия с сечением жил на 2,5 «квадрата». Они используются для подключения выключателей, розеток и ряда бытовых приборов средней мощности – стиральные машинки, климатическая техника и тому подобное. На этом примере несложно составить представление о стоимости различных видов проводов.

*Цена в рублях РФ за погонный метр.

• ВВГнг и его модификации – от 38,6;

• РКГМ – от 25,9;

• NYM – от 42.

Что не стоит приобретать

ПУНП. Этот провод до сих пор встречается в продаже, и даже все еще выпускается отдельными фирмами. Он привлекает низкой ценой и часто используется для подключения розеток и бытовых приборов. К сожалению, не все знают, а дилеры умалчивают, что этот провод запрещается применять для внутридомовой эл/проводки, так как по своим характеристикам он уже не соответствует последнему ГОСТ.

Указанные провода имеют медные жилы, а их изоляция полностью соответствует всем требованиям, предъявляемым к кабельной продукции для монтажа внутри деревянного дома.
