Как построить крышу своими руками — пошаговая инструкция. Монтаж кровли: инструкция, технология

Содержание статьи

Главное по теме

Если вы решились на строительство крыши своими руками, потребуется с особенной тщательностью отнестись к подготовительному этапу. Вы должны будете создать проект крыши и кровельного пирога, произвести все расчеты и досконально изучить технологический процесс будущих работ. Более подробно обо всех этих этапах мы и поговорим в статье.

Создаем проект крыши дома

Постройка крыши начинается с проведения расчетов системы стропил, а также количества материалов, необходимых для кровли. Систему стропил изготавливают из бруса и досок. На ее конструкцию повлияет определенный тип крыши, то есть будет она одно-, двух-, четырехскатной, с прямыми или ломаными скатами.

При определении того, насколько мощной должна быть стропильная система, и с каким шагом будут монтироваться стропильные ноги, стоит брать во внимание нагрузки на крышу, которые она будет испытывать в будущем.

Основные нагрузки, действующие на кровлю:

• масса каркаса крыши;
• масса узлов кровельного пирога;
• нагрузки, вызываемые ветром;
• приблизительная масса людей, которые будут принимать участие в ремонтных или профилактических работах;
• дополнительный запас прочности для противодействия возможным катаклизмам.

Ветровые и снеговые нагрузки определяются климатическими условиями конкретного района и уклоном скатов кровли.

При создании кровли дома своими руками и определяясь с количеством материала, рекомендуется брать во внимание размеры листов кровельного покрытия, потому что они будут укладываться с небольшим перекрытием. Для сведения к минимуму отходов утеплительного материала, а также чтобы сделать его монтаж проще, промежутки между стропилами желательно подбирать, учитывая ширину полос теплоизоляционного материала.

Ширина жесткого листового покрытия должна равняться шагу стропил, а ширина утепляющего материала в виде ваты должна быть больше этой величины приблизительно на 10 мм. Это даст возможность уложить мягкие плиты или материал в рулонах в пролеты без оставления просветов.

Все расчеты по возведению крыши могут быть произведены самостоятельно, понадобится лишь воспользоваться справочными таблицами. Как вариант, можно применить один из специализированных калькуляторов, которые легко можно взять из сети интернет.

Производя расчеты стоимости возведения кровли, ко всему расчетному объему материалов нужно приплюсовать еще 10 %. Учитывайте также и расходные материалы, такие как всевозможные крепежи, герметики и так далее. На общую смету также повлияет и перевозка материалов.

Подготовка деревянных элементов

Строительство кровли своими руками должно осуществляться согласно заранее созданному проекту, в котором присутствуют все длины и сечения узлов, а также предусмотрена технология их изготовления.

Для того чтобы сделать крышу на доме из бруса как можно лучше, используемый для каркаса материал должен быть достаточно просушенным, не иметь сколов, трещин и иных повреждений. Таким образом, можно гарантировать достаточную надежность системы стропил, а также то, что она не подвернется деформации во время эксплуатации. Каркас для крыши, как правило, изготавливают из хвойного дерева, потому что оно имеет большую прочность, меньше подвержено гниению и дольше служит.

Чтобы придать каркасу большей огнестойкости и предотвратить его порчу микроорганизмами, перед установкой элементы покрывают антипиренами и противогрибковыми смесями. Такие средства наносят два раза, следя за тем, чтобы к нанесению второго слоя приступали только после окончательного высыхания первого. Перед тем как собрать крышу своими руками, удостоверьтесь, что все элементы успели окончательно просохнуть.

Последовательность строительства скатных крыш

Монтаж крыши дома собственными силами, как правило, производится согласно стандартным проектам – это односкатные крыши и простые или ломаные крыши двускатной типа. Четырехскатная вальмовая крыша считается довольно сложной в создании, так как перед ее возведением должны быть проведены очень точные и сложные расчеты и предельно точная разметка. Помимо этого, установка диагональных стропил вальмовой крыши должна быть выполнена идеально, потому что иначе, кровля не будет способна удерживать высокие нагрузки в процессе эксплуатации. Лишь профессионалам под силу максимально точно провести все расчеты и выполнить установку сложных по своему исполнению крыш.

Чтобы понять, как быстро сделать крышу, стоит досконально изучить принципы возведения ее каркаса.

По большому счету, все строительные работы состоят из таких этапов:

• установка мауэрлата;
• возведение системы стропил;
• установка кровельного пирога.

Согласно инструкции, как сделать крышу своими руками, нужны два или три человека с достаточными соответствующими навыками работы.

Как собрать мауэрлат

Еще до того, как сооружать крышу, должны быть полностью выгнаны стены, а на них уложена гидроизоляция из толя или рубероида. Если планируется установка одно- или двускатной кровли, то слой гидроизоляции под мауэрлат укладывается на две противоположные стены, на которых будут лежать ноги стропил. В случае с четырехскатной крышей, установка мауэрлата будет производиться на все стены постройки.

Мауэрлат представляет собой прямоугольный или квадратный брус из дерева, который является основой для всей конструкции кровли. С его помощью удается равномерно распределить нагрузку на стены и фундамент здания. Крепление мауэрлата к стенам осуществляется на сплошную балку из бетона, в которую вмурованы стальные шпильки, либо при помощи кованой проволоки, закладываемой в процессе возведения стен.

Брус берется, исходя из сложности конструкции и общей массы всей кровли. Если установка мауэрлата осуществляется на все стены, то соединение всех узлов производится способом врубки на 50 см по всей ширине. А для придания лучшей надежности применяются гвозди или болты.

Постройка стропильной системы

Собирать стропильный каркас начинают с фронтонов крыши. В тех домах, где проектом предусмотрены внутренние несущие стены или перегородки, на них укладывают брус для установки опор конька. При такой схеме верхним концом стропила фиксируются к коньковой балке, а нижним – крепятся к мауэрлату.

При небольшой ширине коробки дома конек можно не монтировать. В таком случае ферма будет иметь форму буквы «А». Распирающая нагрузка компенсируется установленным горизонтально ригелем, он же добавляет каркасу прочности. Место стыковки верхних участков стропил нужно укрепить металлическими или деревянными накладками.

При устройстве крыши без свесов нижний торец стропила срезают и упирают в мауэрлат. А если хозяева хотят сделать свесы, то для укладки стропильной ноги на ней делают выемку, которая горизонтальным срезом ляжет на мауэрлат.

Допускается такой способ установки стропильной системы, когда мауэрлат не применяют. В таком случае поперек длинных стен укладывают брусья с шагом, равным расстоянию между стропильными ногами. По длине они должны несколько превышать ширину строения. Для надежности такой брус фиксируется либо проволокой, либо штырями арматуры, вмурованными в стену. По желанию владельца дома, в нижней части стропильные ноги укладывают со свесами или без них.

Когда речь идет о крыше для мансарды, как правило, обустраивают наслонный тип стропильного каркаса. То есть, под стропилами монтируют дополнительные опорные столбы, соединяя их прогонами. Подкосы и прочие детали каркаса обеспечивают ему жесткость и надежность.

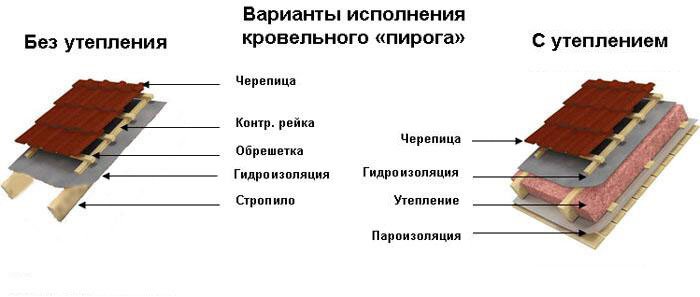

Создание кровельного пирога кровли

Строить кровельный пирог начинают по окончании монтажа системы стропил. Сначала желательно проложить слой водоотталкивающего материала – это может быть либо мембрана, либо рубероид. Его закрепляют к стропилам, при этом настоятельно рекомендуется не перекрывать слоем влагоизоляции конек, так как это негативно отразится на вентиляции кровли. Сверху на слой гидроизоляции прибивают 50 миллиметровые бруски – они послужат контробрешеткой. Таким образом, создастся требуемый воздушный просвет между материалом и гидроизоляционным слоем.

Обрешетка, которая закрепляется к контробрешетке, может быть изготовлена из досок, брусков или древесных материалов в виде плит.

Для крыш со скатами, как правило, в качестве кровельного покрытия применяются:

• листовые металлические материалы (металлочерепица, фланцевая кровля или профнастил), асбестоцемент (шифер), ондулин;
• керамические материалы, сланец, битумная черепица.

Монтаж теплоизоляции своими руками

Скатную крышу утепляют с внутренней стороны. Для этого применяют материалы на основе растительных волокон (пенька, морские водоросли, соломенные маты) и эковаты. Самой распространенной считается минвата, как самый экологически безопасный и огнеупорный материал, добываемый из базальта или стекла. Не так часто используются листовые полимерные теплоизоляционные материалы, наносимые распыляемым способом. К недостаткам последних материалов можно отнести: дороговизну, сложность монтажа, а также необходимость в использовании специализированных приспособлений.

Согласно технологии, возведение кровли должно сопровождаться прокладыванием паробарьера в виде специальной мембраны. Таким образом, удается уберечь утеплитель и стропила из дерева от быстрого разрушения вследствие воздействия сырости. Категорически не приветствуется использование вместо мембраны полиэтиленовой пленки и иных материалов.

Придерживайтесь всей технологии возведения кровли, и в итоге вы получите идеальную конструкцию, которая прослужит вам не один десяток лет!

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на , но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Стропила служат основой всей кровельной конструкции, а их монтаж - одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Стропильная система: правила расчета и разработки

Стропильная система - несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% - плоская кровля;
   • более 10% - скатная кровля.
2. Нагрузки на крышу:
   • постоянные - общий вес всех элементов «кровельного пирога»;
   • временные - давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m , где Sg - вес снега на 1 м2, m -расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток - со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой - снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части - на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет - висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра - пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши - конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями - стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель - балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции - опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции - балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° - возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° - 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем - 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Устройство кровли на загородном доме - ответственный момент. Ошибки здесь чреваты значительными материальными и денежными потерями, а проживание в доме с плохой крышей поистине мучительно. Но неприятностей подобного рода можно избежать, если ответственно отнестись к вопросам проектирования и исполнения. В этом может помочь умение устанавливать крышу самостоятельно, не доверяясь наёмным специалистам.

Как смонтировать кровлю своими руками

Устройство надёжной кровельной системы на загородном доме является завершающим аккордом цикла мероприятий по его строительству. Далее остаются только отделочные работы, чтобы достичь воплощения своей мечты.

Приступая к устройству крыши на доме, нужно чётко представлять себе её назначение.

1. Надёжное укрытие строения от превратностей погоды, не допускающее протечек.
2. Тепловая защита внутренних помещений даже при максимально низких для этой местности показателей температуры наружного воздуха.
3. Гармоничное устройство формы и цветового решения финишного покрытия, соответствующее экстерьеру каркаса здания и ландшафту участка и придающее им дополнительный шарм.

Фотогалерея: крыши из различных материалов

Классическая четырехскатная крыша из металлочерепицы может служить до 50 лет Правильно устроенная многоскатная крыша будет надёжной и долговечной, несмотря на большое количество стыков и примыканий Медные кровельные материалы являются показателем вкуса и достатка хозяина дома и служат более 100 лет Натуральная черепица требует усиленной обрешётки, но служит очень долго и выглядит эффектно и привлекательно Мягкой черепицей можно покрыть кровлю любой сложности

Можно ли установить крышу своими руками

Чтобы объективно разобраться и правильно оценить свои возможности, нужно, воспользовавшись различными источниками, научиться выполнять следующие операции.

1. Отобразить конструкцию крыши дома на уровне как минимум эскизного проекта.
2. Рассчитать потребность в материалах для стропильной системы, кровельного пирога и финишного покрытия.
3. Определить схему установки мауэрлата, чтобы максимально распределить нагрузки от крыши на стены и надёжно закрепить стропильную систему.
4. Выбрать оптимальный угол наклона скатов.
5. Рассчитать шаг стропил.
6. Оценить необходимость установки дополнительных металлических креплений каркаса кровли.
7. Изучить назначение обрешётки и контробрешётки и правила их установки.
8. Чётко представлять очерёдность монтажа слоёв кровельного пирога утеплённой кровли.
9. Понимать принципы выбора и расположения финишного покрытия кровли, а также способы его крепления.
10. Знать номенклатуру и назначение доборных элементов кровли и порядок их установки.

Как видно, этот далеко не полный перечень предполагает довольно серьёзную предварительную подготовку по теоретическим вопросам. Далее нужно озаботиться инструментом для производства работ. Ничего особенного его набор в себя не включает - это, как правило, обычные ручные и электрические приспособления, которые имеются в хозяйстве практически любого владельца загородного дома.

Но главное, необходимо оценить уровень собственного владения навыками выполнения плотницких и кровельных работ. Заметим сразу, что чисто теоретических знаний здесь явно недостаточно. Желательно принять участие в таких мероприятиях несколько раз, чтобы увидеть рабочие приёмы и способы выполнения отдельных операций, а также их последовательность.

Видео: двускатная крыша - как сделать легко и просто

Этапы монтажа кровли

Установка стропильной системы начинается с крепления опорного устройства, называемого мауэрлатом.

Установка мауэрлата

В частном загородном строительстве мауэрлат представляет собой брус из хвойных пород древесины сечением 150х100 или 150х150 мм. Он выполняет две важные функции.

1. Равномерное распределение нагрузки от верхнего строения здания на его стены.
2. Формирование основания для крепления элементов стропильной системы.

Таким образом, мауэрлат представляет собой связующее звено между каркасом дома и его кровельной системой. Он укладывается на несущие стены и крепится различными способами:

• увязкой проволочными стяжками, заранее заложенными в стены при их кладке;

  Проволока может быть замурована в стену при её кладке или вставлена в специально просверленные позже отверстия

• крепление шпильками к армопоясу, если таковой предусмотрен конструкцией дома;


  Шпильки вставляют и привязывают к арматурному каркасу до заливки бетона

• установка мауэрлата с фиксацией к стене скобами с использованием закладок из древесины, заложенных при кладке.

  Если в кирпичную стену при кладке заложить деревянные вставки, к ним можно прикрепить мауэрлат при помощи металлических скоб

Это основные способы крепления опорного основания к стенам дома.

Монтаж стропильной системы

Для изготовления кровельного каркаса применяются различные материалы:

• брус из дерева хвойных пород с поперечными размерами 150х50 мм. Для небольшого дома будет достаточно даже материала сечением 100х50 мм;
• деревянные клееные профили в форме двутавра или балки;
• металлические профили, такие как прямоугольные трубы или балки с поперечным размером до 150 мм;
• пластиковые профили различного сечения.

Выбор материала зависит от его цены и наличия на рынке. Следует заметить, что древесина и металл нуждаются в дополнительной антикоррозийной (для металла) или антисептической и противопожарной (для древесины) обработке поверхности.

Стропильная система монтируется несколькими способами.

1. Сборка непосредственно на месте установки. Материал подаётся на крышу и уже там, ориентируясь по месту, производятся и устанавливаются детали. Такой порядок монтажа позволяет в непрерывном режиме контролировать качество сборки и своевременно вносить необходимые коррективы.


   Одним из способов монтажа стропильной системы является её сборка на месте

2. Сборка внизу на специально установленном стапеле. Первая пара собирается по чертежу с тщательным соблюдением всех размеров. Последующие стропильные ноги изготавливаются с использованием первого изделия в качестве шаблона. По окончании работ комплект стропильных ног подаётся к месту монтажа и устанавливается там. В состав ферм, собираемых внизу, обычно входят два стропила и верхняя затяжка. Такая конфигурация обеспечивает стабильность формы и доступный для подъёма вручную вес изделий.

   Если стропильные фермы имеют небольшой размер, их можно собрать на земле полностью

3. Монтаж стропильной системы из готовых ферм. Их заказывают на специализированных предприятиях по собственным чертежам. Доставка и (по желанию заказчика) монтаж производятся персоналом исполнителя. Для сборки стропильной системы таким образом, как правило, используется грузоподъёмная техника, зато качество гарантировано.


   Если стропильные фермы заказываются на производстве, они будут сделаны идеально точно и качественно

Видео: сборка стропил на земле

Устройство кровельного пирога

Кровельный пирог формируется в процессе утепления крыши. Закономерен вопрос - зачем это нужно? Установлено, что через неутеплённую крышу уходит до 25–30% тепла, полученного от системы отопления в доме. Простой подсчёт показывает, что затраты, понесённые на утепление верхнего строения, окупятся быстро. Кроме того, неутеплённая кровля во время выпадения осадков производит много шума, особенно если она изготовлена из металлических профилей. Кровельный пирог кроме функции утепления успешно справляется и с поглощением шума.

Изолирующее устройство для кровли формируется из нескольких слоёв, каждый из которых выполняет определённую функцию.

Кровельный пирог утеплённой крыши состоит из нескольких слоёв, уложенных в строго определённом порядке

Пароизоляция

Назначение пароизоляции состоит в том, чтобы не допустить в подкровельное пространство влагу из воздуха, поступающего из жилых помещений. Дело в том, что одним из слоёв кровельного пирога является утеплитель, представляющий собой волокнистый материал. В капиллярах массива утеплителя способна накапливаться влага, которая приводит к его комкованию и потере основных функциональных свойств.

Чтобы воспрепятствовать этому процессу, используются диффузионные плёнки. На них нанесены микроскопические отверстия, которые могут пропускать влагу только в одном направлении. Следовательно, при правильном расположении относительно утеплителя плёнка защищает его от внешней влаги, одновременно выпуская молекулы воды изнутри и производя таким образом его осушение.

Кровельный пирог начинает формироваться с установки пароизоляции

Эффективным способом использования пароизолирующих плёнок для скатных кровель является их размещение непосредственно поверх утеплителя. Такое устройство позволяет использовать всю длину стропил для утепления. Но для этого нужно герметично соединить отдельные полотна, для чего используется скотч.

Наиболее популярными являются изготовленные из полипропилена трёхслойные плёнки «Ютафол Д Стандарт», «Ютафол Д Сильвер» и «Ютафол Д Специал». Для удобства монтажа по краям плёнки нанесена цветная полоса, указывающая на величину нахлёста при установке. Для скатов с уклоном менее 20 o его величина должна составлять 20 см, для более крутых крыш - 10 см. Настил производится вдоль кровли, начиная с нижних рядов.

Форма выпуска пароизоляционных плёнок - рулоны шириной до 1,5 м и длиной 10 м.

Утеплитель

Когда человек слышит слово «крыша», у него создаётся ассоциация с теплом и уютом в помещении. Это возможно только в том случае, когда правильно подобран утепляющий материал. Назначение этого слоя - не обогревать крышу, а сохранять тепло, вырабатываемое в доме, поэтому залогом успеха является правильный его выбор, который во многом зависит от конструкции крыши. В остальном общие требования ко всем видам этого материала практически одинаковы.

Решающим фактором является толщина утепления. Правила её определения приведены в СНиП 23.02.2003 «Тепловая защита зданий». В соответствии с этим документом можно получить величину термического сопротивления строения, определяемую районными коэффициентами в зависимости от климатических условий. Воспользовавшись данными по теплопроводности материала (сертификатный показатель), можно определить толщину утеплителя в метрах.

По видам материалов утеплитель классифицируется следующим образом.

1. Пенополистирол - вспененный пластик, выпускаемый в плитах. Имеет низкий удельный вес и теплопроводность. Укладывается, как правило, в несколько слоёв с перекрытием стыков. Используется для термоизоляции плоских кровель, срок его службы определяется производителями в 50 лет.

   Плиты пенополистирола обычно используются для утепления плоских крыш

2. Пенополиуретан - газонаполненная пластическая масса. Чаще всего применяется для теплоизоляции кровель и чердачных помещений. При низкой теплопроводности и малом весе обладает пароизолирующими свойствами и имеет длительный срок службы.
3. Минеральная вата. Производится из натуральных природных материалов, не горит, прекрасно сберегает тепло. Влагопоглощение низкое, в ней не живут грызуны и не развиваются бактерии и насекомые.

   Фольгированный утеплитель из минеральной ваты имеет высокие термоизолирующие свойства за счёт покрытия, отражающего тепло

4. Стекловата. Это разновидность материалов, изготавливаемых из отходов от производства стекла. Такой утеплитель не горюч, устойчив к намоканию и не поддерживает жизнедеятельности грызунов.

По технологичности и ценовым показателям чаще всего для утепления используются минеральная вата, различные модификации которой пригодны для скатных и плоских кровель. Чаще всего применяются материалы производства «Кнауф» (стекловатные плиты) и «Роквул» (минеральная вата), давно завоевавшие популярность у потребителей.

Популярен также рулонный утеплитель «Изовер» финского производства. Он появился на российском рынке одним из первых и до сих пор пользуется заслуженным авторитетом. Применяется как для кровель, так и для стен.

Гидроизоляция

В слой утеплителя влага может попасть не только из внутреннего пространства, но и с наружной стороны. Это происходит в тех случаях, когда имеются даже небольшие дефекты укладки финишного покрытия, а также в результате конденсации влаги на его внутренней поверхности. Кроме того, любая пароизоляционная защита не даёт полной гарантии от попадания влаги утеплитель, поэтому её также надо выводить.

Для защиты от этих неблагоприятных явлений между утеплительным и кровельным материалом прокладывается слой гидроизоляции. Гидроизоляционные плёнки бывают следующих видов.

Гидроизоляционные плёнки раскатываются перпендикулярно стропилам по направлению снизу вверх. Напоминаем о некоторых правилах её монтажа:

• величина нахлёста при укладке должна составлять 15–20 см, у некоторых производителей принято размер перекрытия обозначать цветовой маркировкой;
• все соединения необходимо скреплять специальным перфорированным скотчем;
• гидроизолирующая плёнка закрепляется на стропилах при помощи контррейки толщиной до 50 мм с образованием зазора для вентиляции.

Для холодной кровли лучше использовать бюджетный вариант универсальной или диффузионной плёнки. Подойдут такие марки, как «Ютафол Д», «Изоспан Д», «Фолдер Д» и другие. Можно приобрести и более дорогие изделия, но соотношение цены, качества и функциональности будет не в их пользу.

Для утеплённой кровли или мансарды можно использовать универсальную или диффузионную плёнку тех же марок, но с обязательным устройством вентиляционного канала. Супердиффузию можно укладывать на любые кровли и при любых способах утепления. Популярны марки «Фолдер», «Тайвек», «Ютавек», «Лайт», «Дельта», «Вент» и другие.

Финишные покрытия для устройства кровли

Для покрытия кровель используются самые разные материалы. При этом основные требования для них остаются неизменными.

1. Герметичность, обеспечивающая полную защиту внутренних помещений от влаги и воды в любых её проявлениях.
2. Малошумность, защищающая жилое пространство от звуков, идущих от крыши во время интенсивных осадков.
3. Долговечность, позволяющая эксплуатировать крышу не менее 15, а в ряде случаев и до 50 лет. Некоторые виды крыш (сланец, керамическая черепица, медь) позволяют увеличить этот срок до сотни и более лет.
4. Общий вес кровельной системы должен соответствовать несущей способности каркаса здания и его фундамента.
5. Внешний вид крыши должен гармонично вписываться в экстерьер участка и дома.

В частном домостроении довольно популярны металлические кровельные покрытия.

1. Профнастил. Изготавливается из листового оцинкованного металла толщиной 0,45–0,7 мм методом профилирования, в товарном виде покрыт слоем цинка. В отдельных случаях на поверхность наносится лакокрасочное или пластиковое покрытие, увеличивающее срок службы и внешний вид изделий.
2. Металлочерепица. Производится из того же материала штамповкой в форме, имитирующей натуральную черепицу. Такое кровельное покрытие всегда снабжается дополнительным защитным слоем из стойкой краски или пластика.
3. Фальцевая кровля. Состоит из гладких оцинкованных листов, соединяемых специальным швом - фальцем.
4. Покрытия из цветных металлов - алюминия и меди. Могут иметь форму, напоминающую гонты черепицы, или выпускаться в виде плоских листов для фальцевых крыш.

Фотогалерея: разновидности металлических кровельных материалов

Из металлочерепицы получается красивая и долговечная крыша для строения любого типа Крыша дома из профнастила будет надёжной, долговечной и недорогой При правильном устройстве соединительного шва фальцевая кровля служит несколько десятков лет Кровля из медной черепицы сложно укладывается, но выглядит очень красиво и служит более 100 лет

Применяются также и другие кровельные материалы.

1. Асбестовый шифер - ещё не так давно он был ведущим в списке материалов для кровли. В последнее время его позиции были потеснены другими видами материалов. Сегодня шифер чаще всего используют для укрытия второстепенных строений, хотя он обладает довольно высокими потребительскими свойствами.


   Традиционный асбестовый шифер по-прежнему является популярным кровельным материалом

2. Черепица керамическая, формуемая из определённых сортов глины и проходящая обжиг в печах. Материал обладает высокой прочностью, технологичен при монтаже ввиду его небольших размеров. Его единственным недостатком является большой вес, требующий довольно прочного фундамента. Срок службы в ряде случаев превышает 50 лет.

   Традиционный керамический материал позволяет получить красивую, надёжную и долговечную крышу

3. Черепица цементно-песчаная и бетонная производится в форматах, близких к керамическим аналогам и обладает сходными механическими и потребительскими свойствами. Может быть окрашена в различные цвета за счёт добавления в раствор красителей в процессе производства. Явный недостаток такого материала - его большой вес.

   Цементно-песчаная черепица очень красиво выглядит и долго служит, но требует устройства мощной стропильной системы из-за большого веса

4. Кровельные покрытия из композитных материалов, такие как черепица «Шинглас» или ондулин - производятся из целлюлозы с добавлением волокнистых материалов. В процессе производства пропитываются полимерно-битумными составами, что придаёт материалу устойчивость к влаге и ультрафиолету. Преимуществом такого финишного покрытия является его небольшой вес. Срок службы определяется минимум в 30 лет, хотя подтверждение этому факту можно будет получить несколько позже.
5. Для малоскатных и плоских кровель часто используется наплавляемая кровля из рулонных материалов. Основой для их изготовления являются полимерные сетки или стеклополотно. Для установки производится нагрев газопламенной горелкой нижней поверхности полотна и приклеивание его на подготовленную поверхность. Верхний слой покрывается посыпкой из гранитной, базальтовой или сланцевой крошкой. Особенность состоит в необходимости регулярного осмотра и обслуживания кровли для выявления и устранения повреждений. Срок службы таких кровель не превышает 10 лет. Основными видами рулонных материалов на российском рынке являются «Технониколь», «Унифлекс», «Бикрост».

   Наплавляемые рулонные материалы обычно используются для устройства плоских и малоскатных кровель

6. Наливные кровли - изготавливаются из расплавленного битума или составов типа жидкой резины путём прямого налива на подготовленную поверхность. Распределение по поверхности производится специальными скребками. Толщина слоя не должна превышать двух миллиметров. В результате получается сплошное покрытие без швов и стыков.

   Наливная кровля представляет собой сплошной герметичный кровельный ковёр

Из числа чисто природных материалов для финишного покрытия кровель можно выделить такие, как глинистый сланец, солому и камыш, а также деревянную дранку. Они применяются редко и не являются конкурирующими на рынке.

Особенности монтажа различных типов и узлов кровли

Покрытие кровли должно иметь ряд важных характеристик, о которых было упомянуто выше:

• герметичность;
• достаточную прочность;
• устойчивость к ультрафиолету;
• соответствие климатическим условиям.

Устройство гибкой кровли

Этим условиям в полной мере отвечают гибкие черепицы, будучи при этом гораздо дешевле других материалов. Перед укладкой гибкой черепицы на обрешётку нужно настелить геотекстиль, чтобы организовать качественный дренаж. Использование этого покрыия возможно для зданий любого назначения и для любых форм кровли.

Размеры листа черепицы составляют 1,0х0,33 м, изготавливается она из стеклохолста, пропитанного полимерно-битумными составами с добавкой различных модификаторов и пластификаторов. Наружная поверхность покрывается защитным слоем из различных видов крошки, которая придаёт ему невосприимчивость к ультрафиолету.

Видео: монтаж гибкой черепицы

Устройство жёсткой кровли

Жёсткие кровли могут быть изготовлены из различных материалов:

• профнастил;
• металлочерепица;
• шифер;
• листовое покрытие в виде оцинковки или цветных металлов.

Процесс установки финишного покрытия может выглядеть следующим образом.

1. Формирование свеса. Для этого вдоль каждой стропильной ноги набиваются кобылки (удлинители), натягивается шнур между крайними концами и производится обрезка кобылок по одной линии.
2. Установка гидроизоляции. Плёнка укладывается под прямым углом к стропилам в направлении снизу вверх и фиксируется брусками контробрешётки.
3. Монтаж обрешётки. Она настилается из доски 25х100 или 25х150 мм. Под профилированные материалы обрешётка изготавливается разреженной. При этом на расстоянии 400–500 мм от конька она выполняется сплошной.

   Под жёсткие покрытия обрешётка делается разреженной везде, кроме области конька и ендов

4. Укладка финишного покрытия. Производится от любого угла кровли также в направлении снизу вверх. Величина нахлёста рассчитывается заранее, она не должна быть менее рекомендованной для используемого вида покрытия. Сначала выполняется укрытие первым рядом до достижения конька, после чего начинается установка второго и последующих рядов в таком же порядке. Крепление материалов покрытия производится в соответствии с рекомендациями производителя.
5. Установка коньковых планок и оформление свесов.

   Для подшивки карнизных свесов лучше всего использовать пластиковые или металлические софиты с перфорацией для вентиляции подкровельного пространства

Для каждого покрытия существуют свои способы крепления и соответствующий крепёж. Доборные элементы кровли устанавливаются по ходу монтажа.

Видео: монтаж металлопрофиля своими руками

Монтаж холодной кровли

Установка холодной кровли на дом уместна в тех районах, где перепады температур невелики, а отопительный сезон короток. При этом выполняются следующие операции.

Установка кровельных аксессуаров

К кровельным аксессуарам относятся следующие изделия.

1. Снегозадержатели. Они представляют собой ограждения в виде барьеров из профильного металла для задержания снега на скатах кровли. Их назначение - предотвращение самопроизвольного схода снежных масс, в результате которого возможно травмирование людей. Снегозадержатели крепятся к финишному покрытию кровли на специальных подставках. Для металлочерепицы эти детали имеют специальную форму.

   Снегозадержатели предотвращают самопроизвольный сход снега с крыши в зимний период

2. Стационарные кровельные лестницы. Крепятся к стене дома (вертикальная часть) и фиксируются на коньке (скатная часть). Применяются при осмотре крыши, выполнении текущего ремонта, а также для обслуживания дымовых труб.

   Кровельные лестницы предназначены для безопасного подъёма на крышу и перемещения по ней

3. Коньки кровельные. Входят в комплект поставки финишного покрытия, предназначены для установки на пересечении кровельных скатов.
4. Мостки кровельные, которые так же, как и лестницы, необходимы для перемещения по крыше при осмотрах, ремонте и других операциях на высоте.

   Кровельные мостки обеспечивают безопасное проведение работ на высоте

5. Кровельные ограждения. Устанавливаются по периметру скатов и предназначаются для предотвращения падения людей при производстве работ на крыше. Применяются на кровлях домов в два этажа и выше.

Устройство желобов на кровле

Желоба являются важной составляющей конструкции кровли, поскольку их функция состоит в сборе воды с крыши, включая дождевую, талую и конденсат. Их устанавливают между водоприёмными воронками.

Существует два способа установки желобов.

1. Подвесные желоба крепятся сверху карнизных картин на специальные крюки.
2. Настенные устанавливаются на кронштейнах, крепящихся к стене.

Работы по установке желобов производятся после окончания оформления свесов. Независимо от способа установки желоба одинаково успешно работают на кровлях с любым углом ската.

Видео: установка желобов водостока

Характерные ошибки при монтаже кровли

Неопытные строители нередко совершают ошибки, которые впоследствии могут привести к существенным затратам.

1. Отсутствие армопояса поверх стен из пенобетонных блоков. Последствия - в результате увлажнения пенобетона и воздействия сосредоточенных нагрузок от стропильной системы происходит разрушение стены в опорных точках, кровля перекашивается с нарушением герметичности покрытия.
2. Игнорирование необходимости крепления стропильных ног к мауэрлату. В результате воздействия ветровых нагрузок кровельная конструкция может быть сдвинута или унесена при экстремальных величинах воздействия. Нарушено требования пункта 5.1 и 7.1 СНиП 31.02.2001.
3. Неправильное устройство или отсутствие вентиляционных каналов. Вентиляция необходима для помещений с повышенной влажностью воздуха - туалетов, ванных комнат, кухонь и т. д. При её отсутствии возможно развитие грибковых и гнилостных образований, способствующих разрушению несущих конструкций дома. Кроме того, это негативно влияет на состояние здоровья проживающих.
4. Неверное исполнение мест опирания стропильных ног на мауэрлат ввиду отсутствия опорной площадки в виде косого прируба. В результате происходит неконтролируемое смещение стропильных ног и деформация всей стропильной системы. Налицо нарушение пунктов 5.9 и 6.16 СНиП II-25–80. Последствия - смещение стропильных ног и разрушение крыши полностью.
5. Отсутствие стропильных затяжек. Их назначение - создание жёсткого треугольника в стропильных фермах. При отсутствии затяжек кровля разъезжается и разрушается. В качестве этих элементов можно использовать потолочные переводы.

Этот список можно продолжать ещё долго. Нужно понимать одно обстоятельство - обязательно строгое исполнение требований согласованного и утверждённого проекта.

При планировании работ по обустройству крыши нужно озаботиться проблемами, которые могут возникнуть в процессе её эксплуатации.

1. Приобрести некоторое количество запасного крепежа, чтобы можно было заменить испортившиеся детали.
2. Купить небольшую банку краски соответствующего цвета для устранения повреждений защитного слоя.
3. В первое время после установки не реже одного раза в месяц осматривать поверхность кровли на предмет выявления повреждений. Обнаруженные дефекты нужно устранять немедленно, не допуская их развития. Особенно это относится к наливным и наплавляемым кровлям.

Чтобы эксплуатация крыши была долгой и безаварийной, ей нужно уделять постоянное внимание, а также иметь небольшой ремонтный комплект для своевременного вмешательства при необходимости.

В принципе, ничего сверхсложного в установке крыши своими руками нет. Просто необходимо знать основные правила выполнения работ и чётко представлять себе механику действия кровельной системы. Важно правильно начать, то есть создать эскизный проект. После этого нужно обязательно показать его специалисту-проектировщику и устранить все замечания. Следует также понимать, что самостоятельное изготовление крыши не означает выполнение всех работ в одиночку.
