Из какой трубы сделать вентиляцию в погребе. Правильное обустройство вентиляции в погребе: как сделать своими руками? Пошаговая инструкция

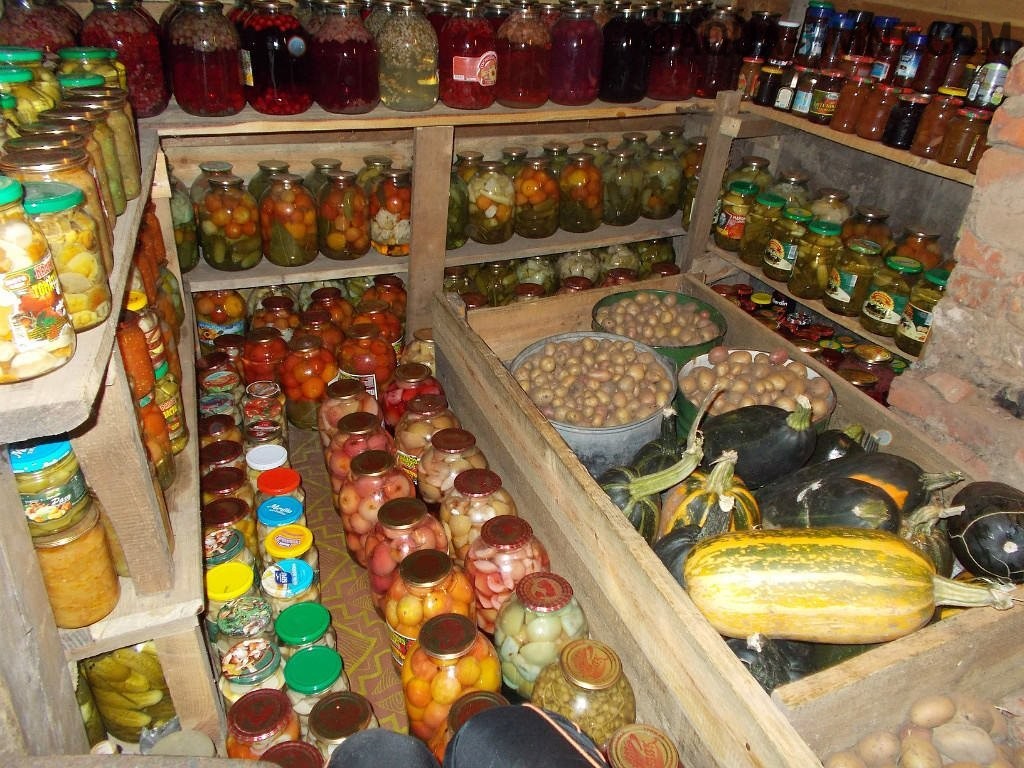

Однако, чтобы продукты смогли долго в нем находиться, необходимо обеспечить эффективную вентиляцию. В статье мы расскажем, как правильно сделать вытяжку в погребе.

Как это работает?

Естественная вентиляция обязательно должна иметь 2 трубы: приточную и вытяжную. Лучше всего при сооружении конструкции использовать оцинкованную или асбестовую трубу. Также важно правильно рассчитать диаметр: 1 кв.м подвала должен обеспечиваться 26 кв. см площади воздуховода.

Необходима для того, чтобы в погреб поступал свежий воздух. Для большей эффективности устанавливать ее необходимо в углу, который находится с противоположной стороны от места монтажа вытяжки.

Важно! Выбирайте для установки приточного воздуховода такое место, чтобы в зимнее время он не забился снегом.

Приточный воздуховод должен размещаться таким образом, чтобы его открытый конец был на расстоянии 40-60 см от пола. Он должен полностью пронизать перекрытия и возвышаться над крышей примерно на 80 см.

Благодаря ей будет происходить отток несвежего воздуха из погреба. Ее рекомендуется установить вдоль угла таким образом, чтобы нижний конец находился под потолком.
Она должна проходить в вертикальном положении сквозь весь погреб, крышу и выходить за ее пределы на 50 см.

Чтобы в воздуховоде собиралось меньше конденсата или инея, проводится ее утепление - в нее вкладывается еще одна, а расстояние между ними заполняется утеплителем.

Вентиляция в погребе с двумя трубами осуществляется благодаря разному удельному весу теплого воздуха внутри и холодного снаружи.

При возникновении большой разницы температур есть риск появления сквозняка, который приведет к вымерзанию погреба.
Чтобы этого не допустить, при постройке используют задвижки-шибера на воздуховодах, которые позволяют выполнять регулировку циркуляции воздуха.

Виды систем

На сегодняшний день выполняют монтаж вентиляционных систем двух видов: естественной и принудительной . На выбор того или иного варианта оказывает влияние объем и планировка подвала.

Принудительная

Конструкция принудительной системы включает в себя трубы, но для того, чтобы обеспечить принудительное движение воздуха, в них встраивают вентиляторы.

Знаете ли вы? О необходимости и пользе вентиляции знали еще много веков назад. Однако тогда не было никаких специальных конструкций - просто проводилось проветривание.

Обычно местом установки вентилятора выступает вытяжной канал. С его помощью удается достигнуть в погребе искусственного разрежения, благодаря которому в помещение сможет поступать свежий воздух через приточное отверстие.

В зависимости от объема погреба выбираются вентиляторы разной мощности. Если подвальное помещение имеет сложные конфигурации, установка вентиляторов производится на оба канала.
При сооружении принудительной вытяжки не обойтись без помощи специалиста, который поможет правильно выполнить расчеты поступления и выхода потоков воздуха, диаметры необходимых воздуховодов и мощность вентиляторов.

Естественная

Основная идея создания естественной вытяжки заключается в учете разницы давления и температуры в погребе и за его пределами. Очень важно правильно определить, где будут располагаться трубы.
Приточное отверстие лучше расположить на высоте 25-30 см от пола, а вытяжное при этом не должно быть ниже 10-20 см от потолка. Если разместить его ниже, вскоре на потолке появится сырость и плесень.

Как сделать расчеты?

Если вы решили сделать вытяжку в погребе своими руками, стоит уделить важное внимание расчетам, связанным с диаметрами труб.


При сооружении профессиональной вентиляции используются сложные расчеты и формулы, которые неуместны для самодельной конструкции. Предлагаем ознакомиться с методикой, которая будет подходящей для сооружения самодельной вентиляции.

Важно! Обязательно прикройте отверстие притяжной трубы металлической сеткой, так как без нее в погреб могут проникнуть грызуны и насекомые.

S=3x2=6 кв.м.

Учитывая соотношение, которое мы взяли за основу, площадь сечения канала трубы будет составлять:

T=6x26=156 кв.см.

Радиус вентиляционного канала высчитываем по формуле:

R=√(T/π)=√(156/3.14)≈7.05 см

D≈14 см=140 мм.

При наличии только приточной вентиляции (вытяжная представлена люком), сечение входной трубы может быть немного увеличено - вполне подойдет воздуховод, диаметр которого составляет 15 см.


Чтобы обеспечить эффективный воздухообмен, рекомендуется выполнять установку вытяжной трубы, диаметр которой на 10-15% больше, чем на входной.

Для вытяжного канала подойдет воздуховод со следующим диаметром:

Dв=Dп+15%=140+21≈160 мм .

Монтаж вентиляционных труб

В этом разделе мы расскажем, как правильно сделать вентиляцию в погребе и на что стоит обратить особое внимание.

Где расположить

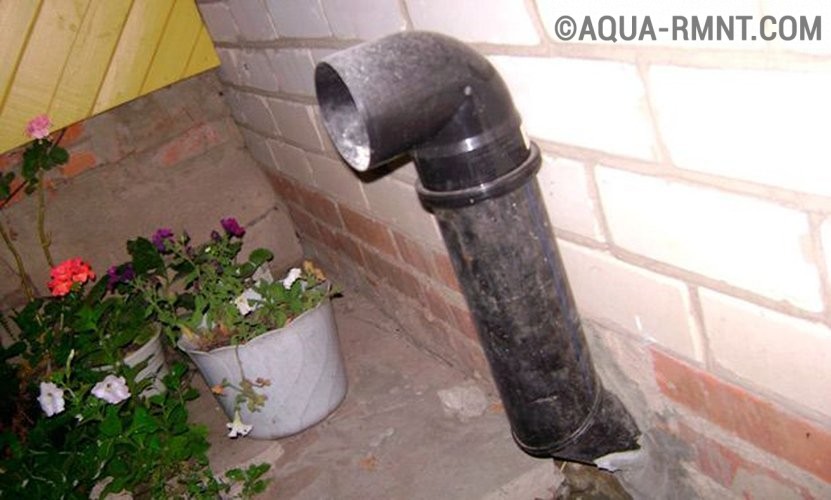

Приточный воздуховод выводится наружу из поверхности земли. Ее нижний конец должен располагаться практически возле пола погреба, на расстоянии 20-30 см .

Для установки вытяжной трубы выбирают противоположный угол подвала, проводят ее близко к потолку. Один из ее концов выводится через перекрытия на крышу.

Для повышения эффективности вентиляционной конструкции воспользуйтесь следующим советом: разместите на трубе над поверхностью крыши дефлектор .

Накрыв трубу колпачком, вы сможете создать отрицательное давление, благодаря которому повысится эффективность вентиляционной системы.

Знаете ли вы? В древнем Египте впервые начали активно применять вентиляцию. Прирамида Хеопса имеет огромное количество воздуховодов.

Выбор материала

Для сооружения вытяжки обычно используют такие материалы:


Трубы из асбоцемента очень похожи на шиферные, поэтому они и получили одноименное название. Оба материала довольно долговечны, обладают высокой надежностью и прочностью. Монтаж полиэтиленовых труб легко проводится самостоятельно.

Установка

Выполняя монтаж вентиляционной системы, обратите внимание на такие моменты :

  • При установке системы в уже готовый погреб потребуется сделать в потолке специальное отверстие.
  • Через это отверстие необходимо опустить в подвал трубу - она будет вытягивать воздух. Закрепляют ее вверху, рядом с потолком.
  • Часть трубы, которая находится вне помещения, необходимо поднять как минимум на 1500 мм над землей или над крышей.
  • В противоположном углу подвала необходимо проделать отверстие в крыше и через него установить приточную трубу. Она должна заканчиваться на расстоянии 20-50 см от пола.
  • Приточный воздуховод не должен слишком торчать из крыши. Достаточно будет поднять его на 25 см .
  • При монтаже приточной трубы в стене на ее внешний конец необходимо надеть дефлектор.
  • Если в доме имеется камин или печь, выходную трубу стоит установить недалеко от дымохода.

Важно! Неправильная вентиляция или ее отсутствие приведет к возникновению затхлого воздуха, который обязательно просочиться в дом и может негативно отразиться на здоровье людей. Чтобы этого не допустить, регулярно проверяйте наличие тяги.

Ничего сложного в установке вентиляционной системы нет, главное - соблюдать все правила и рекомендации.

Для того, чтобы поддерживать погреб в хорошем состоянии и длительное время хранить в нем продукты, необходимо позаботиться о микроклимате.
Очень важно поддерживать пониженную влажность в подвале. Для этого стоит периодически проветривать помещение. В летнее время рекомендуется держать открытыми двери и заслонки. Порывы теплого ветра быстро осушат погреб.

Без организации достаточного воздухообмена, невозможна нормальная эксплуатация не только отдельно расположенного или встроенного погреба, но и любого подвального помещения в частном доме. Отсутствие подачи свежего воздуха и удаления влажного приведет к появлению сырости в помещении и, как следствие, образованию плесени и грибка.

  • поступлений через наружные стены и пол при некачественной гидроизоляции;
  • конденсации из-за перепадов температур с разных сторон ограждающих конструкций;
  • выделений от заложенных на хранение свежих овощей и фруктов.

Удаление влажного воздуха погреба или подвала важно не только с точки зрения функционального использования помещений, но и для обеспечения сохранности строительных материалов, из которых сделаны стены, перекрытие и пол. От постоянного воздействия влаги кирпич и бетон могут начать разрушаться, создавая угрозу целостности всей строительной конструкции.

Принципиальная схема организации воздухообмена

Как сделать вентиляцию в погребе? Работа системы вентиляции погреба может быть построена на физических принципах естественной циркуляции, принудительной вытяжки или совмещать оба эти способа. Для организации естественного притока и вытяжки в помещении предусматривается наличие двух отверстий. В верхней части погреба, для удаления воздуха, и в нижней, для его подачи с улицы.

Общий принцип вентиляции.

Принцип естественной циркуляции

Воздухообмен происходит в результате способности более теплого воздуха подниматься вверх. Собираясь под потолком, он продолжает свое движение через имеющееся вытяжное отверстие и, далее, по вытяжной трубе, пока не выйдет наружу.

В результате вытяжка создает разряжение в погребе, которое обеспечивает приток свежего воздуха с улицы в нижнюю часть помещения.

Самая простая конструкция системы естественной вентиляции подвального помещения состоит из двух труб, край одной из которых находится на высоте 100-150 мм от пола, а второй на таком же расстоянии от потолка.

Работа естественной системы отличается высоким уровнем надежности, не требует контроля и расхода электроэнергии. Однако чем ниже температура на улице, тем кратность воздухообмена, а значит и приток холодного воздуха. Поэтому в сильные морозу вытяжное отверстие необходимо частично закрыть, чтобы не допустить вымораживания погреба и порчи хранящихся там продуктов.

Вентилирование погреба в летнее время

Главный недостаток вентиляционных систем с естественной циркуляцией заключается в ухудшении или нарушении воздухообмена в тех случаях, когда температура наружного воздуха на много выше чем в погребе. Нагретый воздух с улицы не способен опустить по притоку вниз в холодное помещение, а прохладный из погреба очень плохо поднимается вверх.

В эти летние дни для проветривания рекомендуется использовать механическую циркуляцию с периодическим включением осевого вентилятора. При этом вентилятор должен быть установлен именно на вытяжном отверстии. В этом случае требуемая мощность электродвигателя может быть значительно меньше.

Постоянная работа не требуется и чтобы не выключать вентилятор вручную рекомендуется установить в цепь размыкающее реле времени. В те дни, когда температура наружного воздуха будет ниже 10-15°C, от использования устройств принудительной вентиляции можно полностью отказаться.

Расчет вентиляционной системы

Стабильная работа вентиляции в погребе зависит от ее правильного обустройства. В число основных конструктивных данных входят такие показатели как:

  • высота расположения отверстий для притока и вытяжки воздуха;
  • площадь поперечного сечения вентиляционных каналов;
  • размер приточной и вытяжной решетки;
  • высота расположения окончания выхлопной и воздухозаборной трубы над уровнем земли.

Для организации принудительного воздухообмена необходимо определить производительность вентилятора.


Вентилятор.
Принудительная вентиляция.

Расчет сечения вентиляционных каналов

Размер поперечного сечения вентиляционных каналов существенно влияет на объем воздухообмена, особенно для систем естественной вентиляции . Поэтому вопрос правильного определения диаметров труб или размеров кирпичных каналов является очень важным.

Заниженное сечение вентиляции в погребе с двумя трубами не способно пропустить необходимое количество воздуха, а завышенное приведет к сильному холодному притоку зимой и резкому снижению температуры в погребе. Хранимые продукты могут замерзнуть и пропасть.

Профессиональный расчет систем вентиляции — сложная инженерная задача, требующая специальных знаний и навыков. Однако, существует упрощенный способ расчета, основанный на многочисленных практических наблюдениях. Считается, что на 1 м 2 площади пола подвального помещения, при высоте потолка не более 2,2 метра, требуется 26 см 2 сечения вентиляционного канала.

Например, расчет для погреба размером 3х3 метра будет следующим:

  • площадь пола – 9 м 2 ;
  • минимально возможная площадь поперечного сечения вентканала составит 9 х 26 = 234 см 2 ;
  • размер канала в кирпичной стене будет равен 234: 12 = 19,5 см (принимается 60х200 мм), где 6 см это ширина тычковой стороны стандартного глиняного кирпича;
  • диаметр труб будет равен удвоенному квадратному корню из отношения 234/3,14 и составит 17,26 см.

Размер круглых труб принимается по одному стандартному размеру. При большом диаметре и высокой стоимости материала, допускается установка двух меньших труб, суммарное сечение которых соответствует расчетной величине.

Расчет производительности вентилятора для принудительной вытяжки

Количество воздуха для обеспечения вентиляции помещений определяется по их объему и называется кратностью. Для подвалов и погребов она должна быть не менее 1,0-1,5. То есть в помещение каждый час должен поступать свежий воздух в количестве равном объему погреба или быть больше его в полтора раза.

Для выбора вентилятора необходимо произвести измерения и определить объем погреба. Например, для помещения 3 х 3 метра с высотой потолка 2,1 м потребуется осевой вентилятор способный подавать воздух в объеме от 18,9 до 28,3 м 3 /час. При меньшей производительности вентиляция не будет обеспечена, а при большей придется устанавливать диффузор и использовать часть мощности двигателя вхолостую.

При использовании реле времени можно организовать кратковременные включения вентиляции, исходя из расчета необходимого часового воздухообмена. После удаления нужного объема воздуха вентилятор будет выключаться автоматически.

Особенности составления монтажной схемы

Способ установки (закладки) труб или устройство каналов в кирпичной стене должно выполняться во время строительства погреба или подвальных помещений под зданием. Каналы могут иметь прямоугольное сечение или служить пространством для размещения стальных, пластиковых или асбестоцементных труб.


Асбестоцемент.

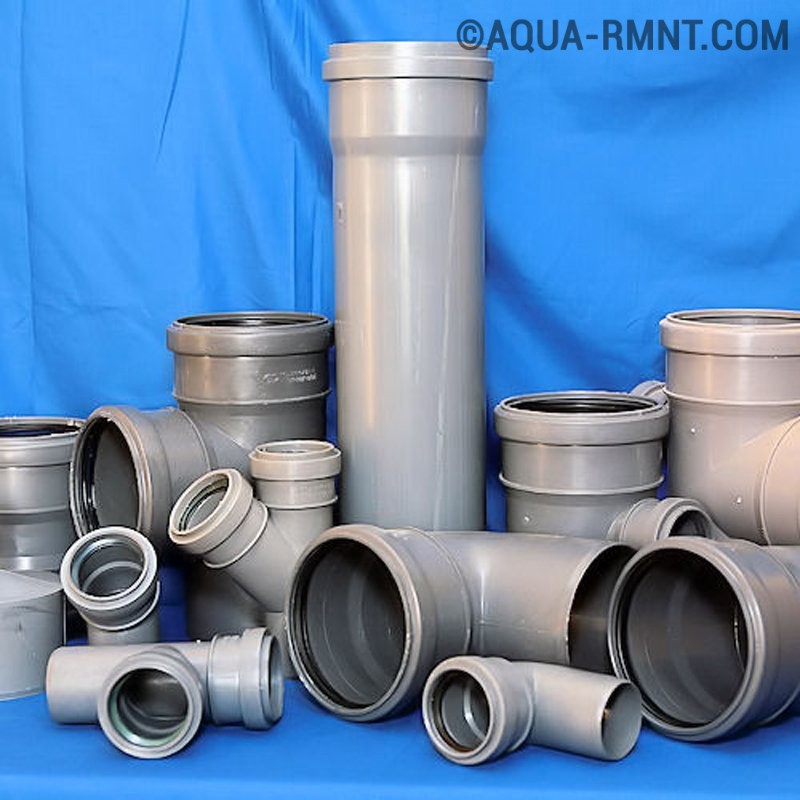

Пластиковые трубы.

Диаметры приточных и вытяжных труб должны быть равными. Только в этом случае скорость движения воздуха в обеих трубах будет одинаковой при стабильно устойчивом воздухообмене. В крайнем случае, диаметр вытяжки может быть немного больше, но не наоборот. Кроме этого нужно учесть следующие обязательные требования:

  • вытяжные и приточные отверстия должны располагаться в разных частях погреба на максимально возможном расстоянии;
  • вытяжка должна происходить из верхней зоны, как можно ближе к потолку, но не вплотную к нему;
  • высота вытяжной трубы должна находиться вы уровня насыпи над погребом или конька крыши строения не менее чем на 1,5 метра, труба по всей длине должна быть одного диаметра и иметь как можно меньше поворотов;
  • оголовки труб следует защитить козырьком или дефлектором от попадания внутрь атмосферных осадков.

Защита с помощью дефлектора.

При размещении погреба в гараже или хозяйственном помещении возможна схема вентиляции с одной трубой на притоке.


Одноканальная вентиляция.
Труба на 2 канала.

Вытяжку воздуха можно обеспечить через приподнятый люк лаза. Однако, в этом случае будет полностью отсутствовать защита от проникновения грызунов и насекомых. Поэтому, для того чтобы правильно сделать вентиляцию в погребе гаража, сплошной люк можно заменить рамой с натянутой мелкой сеткой или перфорированным металлическим листом.

Материалы и инструмент для монтажа вентиляции в погребе

Из общего описания систем, приведенного выше можно понять, что для устройства вентиляции в погребе потребуются:

  • стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
  • круглые отводы при наличии поворотов по линии вытяжки или притока;
  • защитные козырьки или дефлектора для защиты оголовков;
  • осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
  • воздухораспределительные решетки жалюзийного типа.

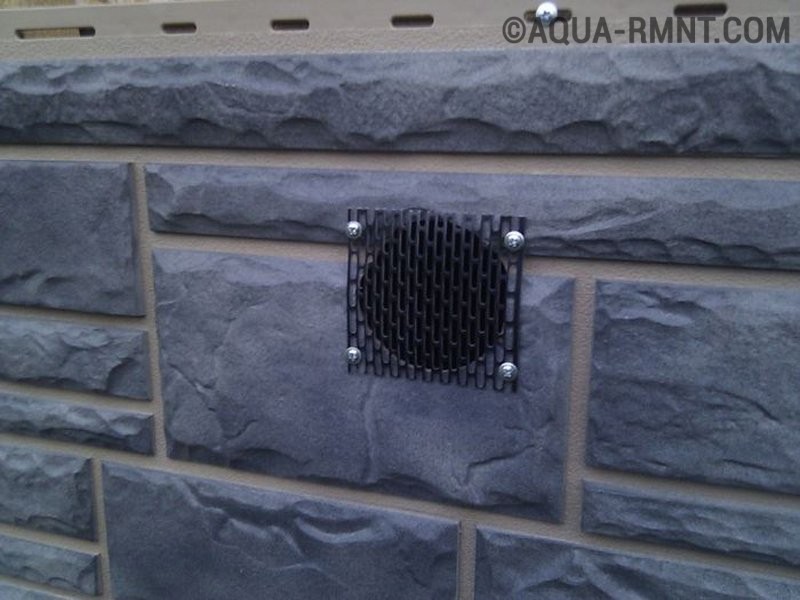

Решетки не являются обязательным элементом системы, но с их помощью намного проще ограничить приток холодного воздуха зимой и не допустить замерзания погреба.

Инструмент

Набор принадлежностей для устройства вентиляции в погребе подбирается в зависимости от выбранного типа труб. Для пластиков он будет минимальным, состоящим из измерительной рулетки, карандаша, инструмента для резки, отвертки и молотка.

Стальные трубы дополнительно требуют наличия сварки, которую в данном случае модно заменить хомутовыми зажимными соединениями, но это обойдется дороже.

Выбор труб

Исходя из этого, можно сделать вывод, что самый недорогой и простой вариант — использование пластиковых канализационных труб диаметром 110, 150 или 200 мм. Стальной прокат обойдется намного дороже, а применение сварки усложнит монтаж.

Промышленный выпуск асбоцементных труб сейчас прекращен из-за экологической опасности материала. Поэтому даже, если вам удастся найти недорогие складские остатки, то с наличием соединительных муфт могут возникнуть проблемы. В результате система не будет герметичной и станет доступной для проникновения влаги.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Вентиляционные трубы из пластика лучше всего располагать внутри ограждающих погреб стен. Прокладка в земле за пределами строительных конструкций возможна, но может привести к нарушению целостности системы в случае вспучивания, подвижки и простого проседания грунта через год после окончания строительства. Выполнять такие работы следует при возведении стен подвального помещения.

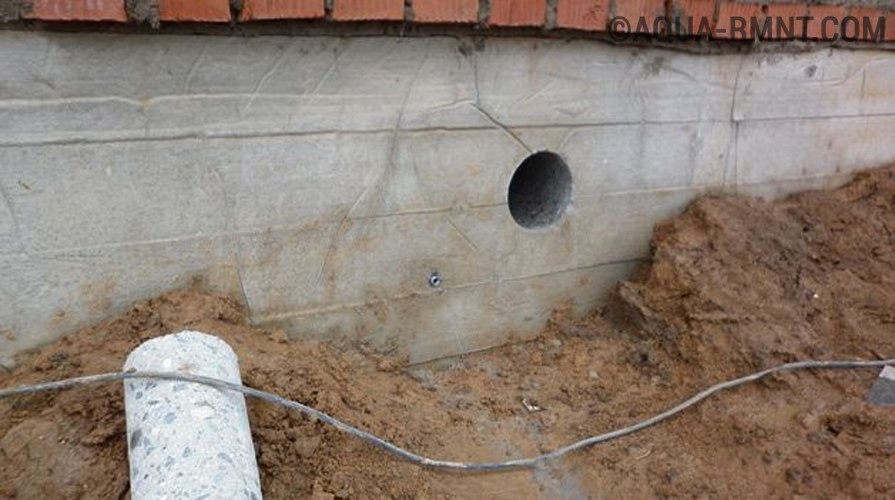

Пример расположения продухов.

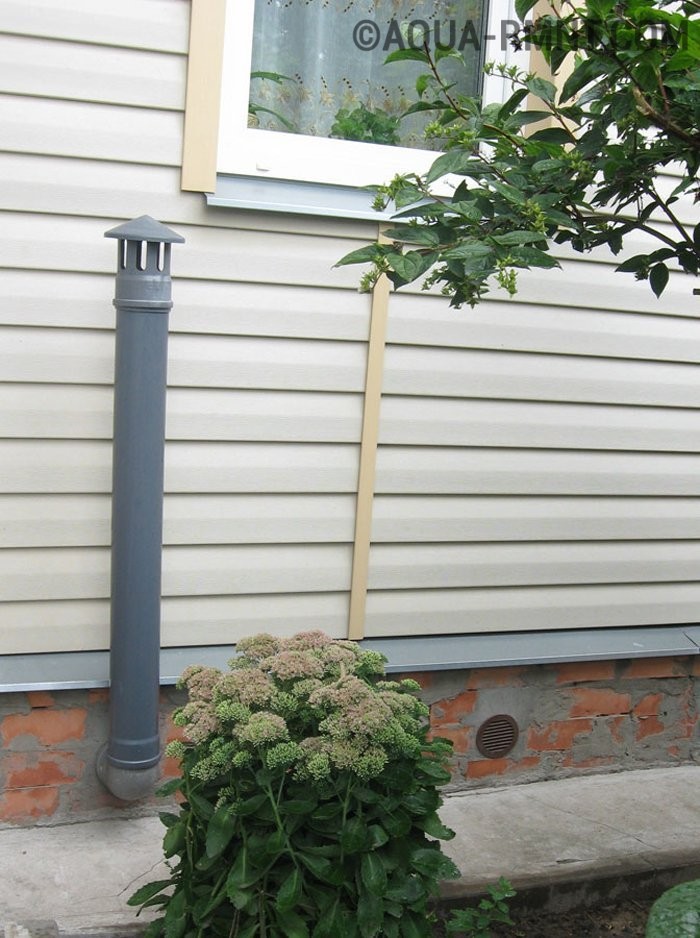

Приточная труба.

Расположение вентиляционных труб внутри погреба допускается, если система монтируется в уже построенном сооружении. В этом случае пробиваются отверстия в перекрытии, устанавливаются трубы, а все щели герметизируются цементным раствором с промазкой битумной мастикой. Для того, чтобы выполнить монтаж своими руками:

  1. произведите расчет необходимого диаметра воздуховодов;
  2. начертите схему расположения мест прокладки и определите места возможных поворотов, отводами 15, 30, 45 или 90 градусов;
  3. на основании схемы укомплектуйте материалами каждую линию, при этом учтите, что длина пластиковых труб может быть равна 0.5, 1, 2, 4 или 6 метров;
  4. соберите трубопровод по всей, используя для облегчения работы специальную смазку и болгарку с диском по металлу для резки;
  5. поместите отводы в места поворотов линии;
  6. опустите собранный воздуховод в подготовленный канал, соединяя его установленными отводами;
  7. закрепите на стене в местах отверстий жалюзийные решетки;
  8. установите на оголовки козырьки или дефлектора.

Монтаж вентилятора в стационарное положение не производится, поскольку он будет создавать помехи для свободной циркуляции воздуха. Как вариант, на его корпусе закрепляются поворотные петли, на которых он ставится в рабочее положение, а когда не нужен, отводится в сторону. Другой способ предусматривает монтаж шпилек, на которых вентилятор фиксируется при необходимости.




Подготовка погреба к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант использования гигроскопичных веществ, таких как негашеная известь, прокаленная поваренная соль или дорогие технические силикагели, активно поглощающие влагу. Это очень продолжительные способы еще и требующие дополнительных финансовых затрат.

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку и поднести ее к вытяжному отверстию, то воздух начнет нагреваться и циркуляция усилится. Поступающий с улицы сухой и теплый воздух начнет прогревать погреб, активно поглощать влагу и выходить на улицу. Однако, потребуется далеко не одна свечка и продолжительность процесса занимает несколько дней.

Использование источника тепла

Прогреть помещение погреба намного быстрее, если установить источник тепла любого типа. Это может быть жаровня, печка-буржуйка, электронагреватель и даже простая газовая горелка. Применение пламени заставляет решать вопрос эффективного удаления продуктов сгорания, поэтому их обычно опускают вниз на подвеске.


Сушка с помощью жаровни.

Электронагреватели любой конструкции безопасней из-за отсутствия угарного газа, но потребуют оплаты электроэнергии. Поэтому выбор способа нагрева остается за вами. Про борьбу с сыростью в подвале вы также можете почитать

Цокольный этаж – одно из самых специфических мест дома (относительно вентиляции). Здесь, как ни в каком другом месте, очень важно создание хорошего микроклимата. Это полуподвальное помещение напрямую связано с фундаментом.

Особенности вентиляции цокольного этажа

Цокольное помещение в силу своей специфики расположения и конструктивного вида является практически фундаментом дома. Оно принимает на себя нагрузки и передает их основанию. Потому к нему предъявляются и соответствующие требования:

  • Конструктивные. Равномерный прием и передача нагрузок дома и одновременно принятие на себя нагрузок от грунта, гидро- и теплоизоляция.
  • Потребительские. Достаточное освещение (желательно – естественное), высота потолков, качество воздуха, комфортный температурно-влажностный режим, отсутствие поступления грунтовых газов и воды.

Площади остекления цокольного этажа категорически недостаточно, потому он всегда затенен и для него требуется искусственное освещение. Для того, чтобы организовать здесь жилое помещение, со всеми вытекающими требованиями, нужно обеспечить хотя бы небольшие окна. Потому приходится поднимать цоколь для создания минимально возможной высоты помещения (минимум до 2,1 м), правильно его утеплять и отделывать. Но даже если окна расположить по разные стороны помещения, будет возможна, в лучшем случае, сквозная вентиляция, а скорее – проветривание.

Летом, когда на улице жарко, в цокольных помещениях обычно прохладно. Многие расценивают это как приятный свежий воздух, но на самом деле качество воздуха здесь очень низкое, и говорит о том, что вентиляция цоколя недостаточная.

Откуда же он берется и почему это «плохой» воздух? А дело все в очень вредном газе радоне, который поступает в строительные конструкции из земли. Так как цокольный этаж имеет большую площадь контакта с грунтом, то велика вероятность высокой концентрации газа. Радон тяжелее воздуха и концентрируется всегда в нижней части этажа. Соответственно, сквозная вентиляция, с помощью небольших окон, никак не сможет повлиять на удаление радона из помещений.

Важно! Кроме того, температура воздуха и поверхностей цоколя всегда значительно ниже, чем в надземных этажах, что приводит к повышенной относительной влажности. Это говорит об ограниченной или отсутствующей вентиляции, конденсации влаги из воздуха. Такой, достаточно специфический, температурно-влажностный режим делают воздух сырым.

Обеспечиваем чистым воздухом цокольный этаж

Особенности цокольного этажа ни у кого не вызывают сомнения в том, что помещение должно быть снабжено хорошей вентиляционной системой. Только правильно устроенный воздухообмен, позволит в таком помещении, как цоколь, кроме погреба, котельной, подсобных помещений, устроить здесь жилые помещения. Для этого необходимо соблюдение параметров, которые нужно реализовать еще на этапе строительства.

  1. Цокольный этаж обязательно должен быть разделен с надземными помещениями дома. Это продиктовано различными температурно-влажностными режимами, а также тем, что воздух цокольного этажа перенасыщен различными грунтовыми газами, в том числе радоном. Поэтому обязательно предусматривать разрыв в виде герметично закрывающейся двери, лучше – тамбура.
  2. Вентиляция цокольного этажа должна быть с принудительной подачей воздуха и с естественным его забором. Обычно, заказчик считает, что выполняет вентиляцию посредством сквозного проветривания через окна, но такого движения воздуха недостаточно. Зимой окна закрыты, а летом естественная вентиляция работает только благодаря ветровому побуждению, поэтому тяга отсутствует.
  3. Дополнительную проблему полуподвалу создает забор на улице, перекрывающий поток ветра в нижней части участка и в цокольные окна он не попадает.
  4. В силу того, что окна находятся на одной высоте, не создается нормального аэродинамического побуждения. В лучшем случае, при ветреной погоде, воздушный поток заходит в них с одной стороны и выходит с другой.

Как устроить вентиляцию жилого цокольного этажа

Принудительная вентиляция в полуподвале обязательна, так как естественная не может качественно вентилировать помещение. Ее вполне можно выполнить своими руками, без привлечения специалистов. Главное – сделать правильные расчеты и воспользоваться продухами и отдушинами в стенах, которые сделаны во время строительства.

Если ничего подобного не было устроено, то тогда цокольный этаж не удастся эксплуатировать, как жилую зону, так как создать необходимый температурно-влажностный режим будет невозможно. Кроме того, помещение нельзя будет оборудовать мебелью, так как сырость испортит и дерево, и металл, и текстиль.

Схема монтажа вентиляции

  1. Для поступления свежего воздуха в цокольное помещение, на уровне окон этажа, в стене пробивается отверстие. В него вставляется заизолированная труба, с наружной стороны закрывается декоративной решеткой, которая защитит от попадания дождя, снега, насекомых, грызунов внутрь помещения.
  2. С внутренней стороны устанавливают приточный вентилятор (лучше – приточную установку). В схему такого прибора входит: вентилятор; фильтр; обратный клапан, который не даст проникнуть холодному воздуху в помещение цоколя, при выключенном приборе.
  3. Такое устройство будет способствовать созданию избыточного давления. При этом воздушный объем цоколя будет полностью изолированным воздуха надземной части дома.
  4. В противоположном углу от приточного вентилятора, на уровне 1,5 м от пола, устанавливают вытяжную трубу. Материал изготовления можно выбрать на свое усмотрение – асбест, оцинкованное железо, пластик.

Важно! Диаметр трубы рассчитывается следующим образом. Сначала нужно узнать площадь помещения, допустим, 15 кв.м. Используя формулу площади окружности, найдем радиус, умножим на 2 и получим (R= √S/π = √(26 х 15)/3,14=11,1 см х 2) сечение трубы – 22 см. В формуле использовано нормативное значение – 26 кв. см диаметра трубы на 1 кв. м площади помещения.

  1. В связи с тем, что полуподвал специфическое помещение, то рекомендуют увеличивать расчетный размер на 15%. Так, в предлагаемом примере, диаметр вытяжной трубы 22х1,15=25 см.
  2. Длина трубы рассчитывается исходя из высоты дома (от уровня земли) + заглубленная часть в цокольный этаж + высота трубы от уровня крыши (не менее, чем на 50 см выше конька).
  3. Для возможности регулирования воздушными потоками – вытяжку оснащают заслонкой.
  4. Выполнение важного этапа – утепление вытяжной трубы в месте ее прохождения через чердак. Материал утеплителя не должен пропускать воду.
  5. Учитывая, что в цоколе предполагается размещение жилой зоны, то на конец трубы необходимо монтировать дефлектор. Он защитит вытяжку от снега и дождя, мусора и птиц, не позволит обмерзнуть в холодное время года. Кроме того, вентиляция в цокольном этаже будет улучшена минимум на 15%, за счет удаления отработанных влажных воздушных масс через специальные отверстия.

Оборудование отдельной венттрубы для цоколя – обязательное условие, как и принудительное организованное поступление свежего воздуха для вытеснения присутствующего. Кроме того, такая вентиляционная система станет эффективной борьбой с присутствием радона в воздухе цокольного этажа.

Подвальные помещения в частном доме могут быть использованы для самых разнообразных нужд. Как правило, в них устраиваются мастерские, спортзалы, сауны. А в ряде случаев подвалом пользуются как погребом. Вне зависимости от того, какое предназначение имеет , следует обеспечить в нем хорошую циркуляцию воздуха. Вентиляция подвала частного дома может быть сделана самостоятельно или руками профессионалов.

Всё будет зависеть от сложности конструкции и размеров помещения, а также результатов, которых хочет добиться хозяин дома.

Без постоянной циркуляции воздуха и устранения лишней влажности на стенах подвального помещения будут образовываться грибок и плесень. Чтобы этого не было, в частном доме необходимо организовать эффективную вентиляцию.

Типы систем воздухообмена

Вентиляция в подвале может быть принудительной или естественной. Если вентиляция в подвале или погребе естественная, то воздух будет самостоятельно поступать в подвальное помещение через трубы, после чего выводиться в соответствии с законами физики. Иными словами, будет осуществляться естественная циркуляция без применения каких-либо специальных приспособлений. В деревянном частном доме небольших размеров такая вентиляция кажется наиболее приемлемой. Вытяжка в этом случае будет достаточной.

Вытяжные воздуховоды под потолком.

Принудительная вентиляция говорит сама за себя – воздух будет циркулировать в помещении с помощью специальных вентиляторов. Они будут нагнетать свежий воздух в подвал, а также удалять застоявшийся спустя некоторое время. Такая вентиляция будет идеальным решением для организации воздухообмена в любом погребе.

Конечно, здесь же можно рассмотреть и современные системы вентиляции, которые будут не только отвечать за приток и отток воздуха, но и за его прогрев и охлаждение при необходимости, а также за уровень влажности и температуру. Подобные вентиляционные системы очень сложны, потому что в их работе должны быть использованы фильтры, сплит-системы и другие устройства, которые в деревянном частном доме встретить можно редко.

Простую естественную или принудительную вентиляцию можно смонтировать своими руками. Вытяжка в этом случае будет вполне достаточной и недорогой.

Вентиляция своими руками

Самый простой подход к организации воздухообмена в помещении – пробитие в цокольной части специальных отверстий, через которые подвал будет насыщаться кислородом. В погребе частного дома, полностью заглубленном в землю, такие отверстия сделать сложно, поэтому данное решение актуально только для полузаглубленных подвалов. Отверстия должны располагаться в противоположных концах помещения. Их размер должен быть достаточным для обеспечения эффективной вентиляции. Отверстия рекомендуется защищать сетками от насекомых и грызунов.

Вентиляционные окошки (закрытые решетками).

Вне всяких сомнений, такая простая вентиляция намного лучше, чем ее отсутствие вовсе. Но ее эффективность невысока. Более эффективное решение – монтаж системы вентиляции из двух труб.

Что потребуется для создания такой вентиляции в частном доме?

  • 2 трубы, диаметр которых может варьироваться от 8 до 15 см.
  • Металлические защитные решетки и козырьки.
  • Теплоизоляционный материал.

Устройство естественной вентиляции

Приточная труба в нашей системе будет отвечать за подачу чистого воздуха в подвальное помещение. Нижний конец приточной трубы требуется установить на высоте в 20-40 см от пола подвала, а верхнюю часть вывести через цоколь на улицу и расположить на уровне в 40-60 см от земли. В большинстве случаев, уличный конец трубы закрывается решеткой. При желании торчащую трубу можно сделать малозаметной.

Принцип естественного воздухообмена в помещении.

Нижняя часть вытяжной трубы должна быть расположена под самым потолком подвала. Если в подвале или погребе частного дома хранятся продукты, то трубу лучше всего установить прямо над местом их размещения. Верхнюю часть вытяжной трубы необходимо вывести через все построенные перекрытия на улицу. Ее конец требуется расположить на расстоянии в 30-60 см от кровли, что не позволит попасть внутрь трубы воде или снегу.

Необходимо учитывать, что в трубах обязательно будет образовываться конденсат, и чтобы влага не могла попасть на пол подвала, в погребе можно установить специальную емкость, которая будет собирать всю воду.

Трубы для устройства вентиляции могут быть сделаны из любого материала. В большинстве случаев, пользуются ПВХ-трубами или асбоцементными, которые являются наиболее эффективными и долговечными.

Естественная приточно-вытяжная вентиляция не подразумевает никаких дополнительных устройств. Воздух будет попадать в подвал частного дома через приточную трубу, после чего выходить через вытяжную трубу. Важно установить трубы в противоположных концах подвала, чтобы не было такого, когда свежий воздух после поступления будет сразу выходить наружу.

Система такого типа будет актуальна для подвалов, площадь которых не превышает 30-40 кв.м. Если же подвальное помещение имеет большую площадь, то эффективность естественной приточно-вытяжной вентиляции существенно снижается. Для таких помещений как подвал многоквартирного дома или большого частного коттеджа лучше всего рассмотреть вариант с устройством принудительной вентиляции.

Устройство принудительной вентиляции

Конструкция системы принудительного воздухообмена аналогична той, что описана в разделе про естественную вентиляцию. Одно лишь различие – внутрь приточной и вытяжной трубы устанавливаются канальные вентиляторы.

Вентилятор, расположенный в приточной трубе, будет подавать воздух в подвальное помещение. Вентилятор, расположенный в вытяжной трубе, наоборот, застоявшийся воздух будет выводить наружу. Важно, чтобы вентиляторы работали одновременно, а не поочередно.

По поводу мощности вентиляторов лучше всего посоветоваться со специалистами. Перед покупкой рекомендуется рассчитать площадь своего подвала, а также его приблизительный объем, чтобы продавец-консультант смог подобрать наиболее подходящее устройство для создания эффективной принудительной вентиляции.

Вентилятор устанавливается внутри трубы и надежно там фиксируется. Именно поэтому также нужно узнать диаметр вентиляционных труб, чтобы без проблем выбрать размеры вентилятора.

Установка вентилятора не представляет сложностей. Современные производители максимально упростили монтаж своих устройств: вентиляторы выпускаются в специальных кожухах, имеют надежные крепления, а в комплект входят кронштейны и все необходимые детали.

На рынке можно найти большое разнообразие вентиляторов. И все варианты варьируются по цене. Некоторые вентиляторы оснащаются таймером, поэтому пользователь может задать определенное время, когда они будут включаться и выключаться, что весьма удобно, если вы не проживаете в частном доме постоянно.

От того, насколько качественно сделана система вентиляции погреба под домом, во многом зависит комфортность нахождения в помещении, расположенном выше.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Особое внимание также рекомендуется уделить гидроизоляции подвального помещения. Никакая, даже крайне эффективная и мощная вентиляционная система, не справится со своими задачами, если в подвале частного или многоквартирного дома будет постоянно сыро.

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции - образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

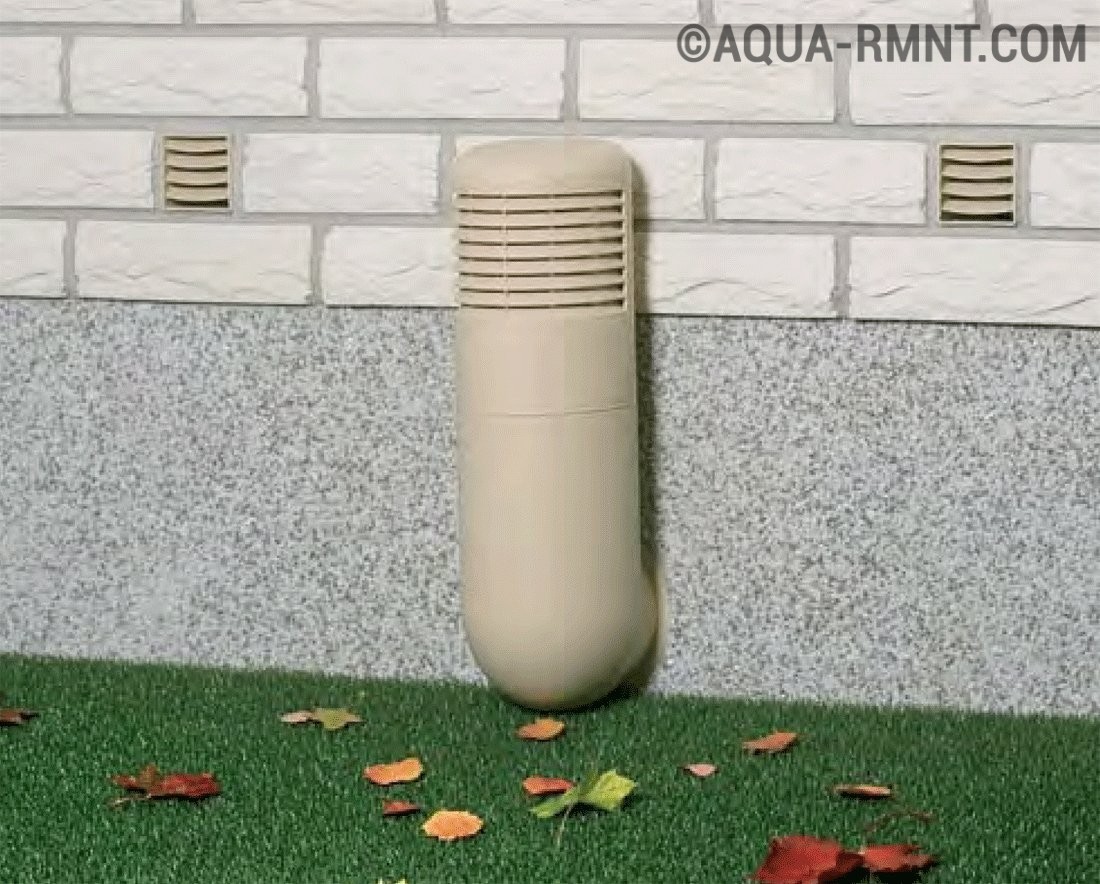

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:


Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции - незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:


Несмотря на простоту системы, основные недостатки - слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие - расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

  1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

    Использование стандартных элементов ускорит монтаж

  2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
  3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

    Использование специального приспособления облегчает работу

  4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней - на уровне 0,2–0,5 м от пола.

    Приточный канал обеспечивает поступление воздуха

  5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
  6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
  7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

  8. Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Поделитесь с друзьями!
