Нестандартный монтаж водоотвод с крыши. Установка водостоков своими руками: правила крепления, сборки и монтажа ПВХ системы

Водосточные системы из поливинилхлорида гораздо легче и практичней устаревших металлических вариантов. С пластмассовыми комплектами значительно проще работать. Несмотря на общие с прежними разновидностями правила установки, они не требуют соизмеримых по тяжести трудовых усилий.

Правда, выполнить удачный монтаж водостока для крыши своими руками невозможно без учета специфических качеств полимерных изделий. Разберемся, что следует знать и соблюдать самостоятельным установщикам водосточных систем ПВХ.

Водостоки из поливинилхлоридных элементов конструктивно немногим отличаются от металлических предшественников и прототипов. В выпускаемые промышленностью наборы входят аналогичные детали, из которых монтируют горизонтальные и вертикальные ветки систем. Сборка и установка производится в равное количество этапов и в сходной последовательности.

Однако при изготовлении и монтаже водосточных «конструкторов» из ПВХ неукоснительно учитывается специфическое свойство изделий с полимерной основой. Это характерная нестабильность размеров, проявляемая при изменении температурного фона. Пластмассовые детали способны увеличиваться в линейном направлении при нагреве и возвращаться в прежние геометрические границы при охлаждении.

Предназначенный для работы на улице водосток, естественно, будет охлаждаться зимней порой и подвергаться нагреву жарким летом. Вслед за температурными колебаниями будет удлиняться, затем укорачиваться. Мешать линейным подвижкам, свойственным полимерам, сложно, да и не нужно. К ним надо просто приспособиться. Т.е. учитывать при проектировании и сборке системы указанные качества.

Для сооружения водосточных контуров из ПВХ выпускают специальные компенсирующие и соединительные детали. Они позволяют основным элементам системы удлиняться и укорачиваться без деформаций и повреждений обещанное производителем количество циклов. В их устройстве учтена возможность некоторого передвижения с последующим возвращением на прежнее место.

Кроме описанной особенности у полимерной продукции есть еще одно важное качество, которое необходимо учитывать при креплении водостока из ПВХ к крыше. Это склонность к деформации и к провисанию на длинномерных участках, не имеющих под собой опор.

Для того чтобы довольно гибкие пластмассовые водосточные желоба не провисали, шаг установки держателей под них не может превышать 60 см. Иначе горизонтальные участки между кронштейнами станут прогибаться под тяжестью осадков и от собственного веса. В прогибах накопится грязь и станет застаиваться вода, которая в случае заморозков может банально разорвать полимерный желоб.

Этапы сборки и установки водосточной системы

Сооружение водостока из ПВХ элементов выполняется в четкой последовательности. В общих чертах алгоритм по устройству водосточного контура включает следующие виды работ:

  • Проектирование. Составление простейшей схемы с подбором оптимального размера системы и расчетом числа основных деталей, необходимых для устройства, и крепежных комплектующих.
  • Сборка и установка водоприемной части. В ее числе желоба и воронки, принимающие атмосферные осадки, собирающие их с крыши и направляющие в водосточные стояки.
  • Сборка и установка водопроводной части. Т.е. водосточных стояков, направляющих организованный поток на конкретный участок отмостки или в ливневую канализацию.

Устройство водостока производится исключительно в порядке «сверху-вниз». Это значит, что сначала выполняется монтаж водоприемников, затем устройство и подсоединение водосточных стояков. Строгое соблюдение сменяющих друг дружку этапов продиктовано технологическими особенностями системы и техническими характеристиками использованного в ее производстве материала.

Неукоснительные правила проектирования

В разработке проекта для устройства водостока необходимо соблюдать технологические предписания, обеспечивающие нормальную работу контура и беспрепятственный отвод атмосферной воды. Для этого следует заблаговременно разобраться со следующими вопросами, это:

  • Оптимальная конфигурация водостока . Двускатные крыши по традиции оборудуют двумя отдельными желобами, оснащают устроенным по периметру непрерывным контуром из водосточных желобов. В сооружении последнего потребуются угловые соединительные детали.
  • Количество стояков . Каждые 12 м полимерного водосточного желоба должны быть оборудованы одним стояком. Если длина желоба, обычно ориентируемая на длину карниза, больше 12 м, потребуется два стояка с обычными водоприемными воронками и еще компенсирующая воронка.
  • Применение компенсирующих воронок . Они используются в нескольких случаях: а) при сооружении желобов длиной более 12 м, б) при технических препятствиях расширению, например, близко расположенных стенках соседних построек, в) при устройстве замкнутой водосточной системы по периметру крыши.
  • Выбор держателей желоба . В монтаже применяются длинные или короткие крюкообразные кронштейны. Длинные крепятся к обрешетке до укладки покрытия, короткие фиксируют на лобовой доске в любое время, в том числе после устройства кровли.
  • Соблюдение уклона желобов . В зависимости от марки системы, рекомендованный производителем уклон указывается от 2 до 5 мм, распределенных на 1 погонный м водоприемного желоба. Уклон формируется в сторону водосборной воронки путем установки кронштейнов со смещением по высоте.

Крайне важно еще в процессе проектирования определиться с расположением стояков. Они не должны портить экстерьерную композицию. Оптимальный вариант их установки по углам постройки. Однако вполне возможно размещение в созданной эркером нише или посередине стены, если там удобнее сделать приемную точку ливневой канализации.

Если сброс атмосферной воды планируется на отмостку, то нужно просто постараться удалить стояки от проходящих рядом пешеходных дорожек, вентиляционных отдушин фундамента, входов в подвальные помещения.

У проектировщиков водосточной системы для решение задачи с расположением водосточных стояков будет несколько сложнее. Им вертикальные водосточные ветви необходимо обязательно приурочить к несущей стойке каркаса, но допустимо крепление и к рядовой. По аналогии следует поступить мастерам, монтирующим систему для дома с обшивкой сайдингом.


Рассчитывать необходимое количество деталей для сооружения водосточной системы следует в индивидуальном порядке. В частном строительстве сейчас стремятся уйти от типового проектирования, а заодно и от схожих по конструкции крыш. Однако есть расчетный шаблон, который даст представление о выполнении вычислений.

По предельно простой схеме рассчитывается водосток для двускатной крыши со скатами до 12 м длиной. Предположим, что в нашем случае именно так, тогда потребуются:

  1. Желоба. Купить их надо метражом согласно длинам карнизов. Линейному температурному расширению желобов ничто не будет мешать, потому положенных на компенсацию расширения 2,5 мм с каждого края можно не учитывать.
  2. Соединители желобов. Если учесть, что длина их по 3 м, то для каждой линии в 12 м потребуется по 3 соединительных элемента.
  3. Две воронки. По одной на каждый водосточный желоб.
  4. Кронштейны. Количество крюков вычисляют элементарным делением длины карниза на равные отрезки, каждый из которых до 60 см. Перед делением от обоих краев карниза отступают по 5 см.
  5. Дополнительные кронштейны. Для расположенной возле угла дома воронки потребуется один дополнительный держатель, для воронки в центре стены – два.
  6. Четыре заглушки для желобов. По паре на каждую ветку.
  7. По два верхних и нижних колена для сооружения отвода стояков.
  8. Два отрезка трубы для соединения колен. Их применяют, если ширина карнизного свеса превышает 25 см. Размеры отрезков определяются по факту на месте работ, там же и производится раскрой. Если карниз крыши меньше 25 см, колени просто присоединяют друг к дружке.
  9. Трубы для стояка. Определяются по расстоянию от карниза до земли за вычетом длин водосточного отвода, слива и еще 20 – 40 см – это отступ от земной поверхности.
  10. Кронштейны для крепления стояков. Два обязательных: один устанавливается возле нижнего колена, второй возле слива из водосточного стояка. Остальные устанавливаются возле каждого соединения водосточных труб, но не реже чем через 1,5 м.

Элементы водосточной системы для дома с мансардой рассчитываются аналогичным методом. Так же действуют, если водосток устраивают для многоярусных скатных конструкций, но вычисления проводят для каждого ската отдельно.

А вот расчет количества деталей и крепежи для полувальмовой и будет ощутимо сложнее. Потому что для их обустройства понадобятся как минимум четыре угловые детали и два компенсирующих соединителя. Принцип использования компенсирующих воронок и соединителей тот же, что и для линейных отдельных участков. Однако деталями для компенсации подвижек оборудуется каждый замкнутый контур, независимо от длины наибольшего карниза.

На этапе проектирования и расчетов нужно определиться с диаметром будущей системы. Детали для сбора водостоков выпускаются в нескольких типоразмерах, чтобы обеспечить отвод атмосферной воды в требующемся объеме без переливов через край. Точный подбор размера заодно исключит приобретение излишне крупной конструкции, которая будет смотреться громоздко и стоить дороже подходящего по габаритам варианта.

Согласно технологическим рекомендациям стоки с 1 м² кровли должны принимать 1,5 см² поперечного сечения водосточной трубы. Это усредненный условный коэффициент для нашей средней полосы. В южных регионах означенный показатель в 1,5 раза крупнее.

Грамотный подбор типоразмера сборной водосточной конструкции начинают с определения площади кровли, обрабатываемой одной воронкой с подсоединенным к ней стояком. Например, с вычисления площади ската из нашего примера.

Площадь ската надо будет разделить на 1,5, что в итоге позволит нам получить расчетное значение сечения трубы водосточного стояка. Согласно этому значению, как правило, округленному слегка в большую сторону, надо подбирать оптимальный размер водостока.

На практике площадь ската над частным домом редко бывает больше 80 м². Потому с расчетами не слишком утруждаются, а принимают в среднем Ø труб для стояка 100 мм с отклонениями в обе стороны для крыш большей и меньшей площадью.

Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

  1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
  2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
  3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
  4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.
  5. Нумеруем крюки, прошедшие разметку.
  6. Проводим гибку держателей желоба. В этом деле лучше использовать специальное гибочное устройство для оптимизации точности. За неимением согнуть можно и с помощью тисков, стараясь не повредить антикоррозионную оболочку.
  7. Крепим два крайних кронштейна к обрешетке. Крайние держатели должны отступать от края крыши на 15 см.
  8. Натягиваем между ними одну или две контрольные лески. Одна в обязательном порядке должна обозначать дно, вторую применяем факультативно для обозначения верхней точки крюков, например.
  9. Устанавливаем рядовые крюки согласно расстоянию между ними и линиям, обозначенным леской.

Самый ответственный этап выполнен, теперь надо подготовить желоба и воронку к установке. Для этого снова проводим примерку, но уже той части желоба, к которой будет через воронку крепиться водосточный стояк. Наденем пластиковую воронку на желоб, чтобы найти точное место для сверления отверстия под нее.


Очертим абрис отверстия маркером, не снимая воронку. Затем согласно отметке выбурим в желобе отверстие, применяя подходящую коронку. Сформировать отверстие под воронку можно ножовкой, сделав два встречных запила. Края запилов или пробуренного отверстия надо зачистить наждачной бумагой.

Воронку установим, как положено, на желоб и зафиксируем с помощью ее защелкивающихся бортов. Перед установкой наносим на внутреннюю часть воронки вокруг патрубка клей полоской около 5 мм. Два аналогичные полоски наносятся вокруг отверстия. Если используем компенсирующую воронку, то устанавливаем согласно нанесенным внутри делениям, связанным с атмосферной температурой в день установки.



Монтаж желоба на кронштейны начинаем с отрезка с воронкой. Для сращивания деталей желоба друг с другом используем соединители, на края которых с внутренней стороны, как и на края соединяемых желобов с наружной тоже наносится клей полосками по 5 мм.

Устанавливаем и соединяем все детали желоба на кронштейны, После прикрепляем заглушки, которые имеем полное право установить и до сборки желобов. На внутренние стороны заглушек перед установкой тоже наносится клеевой состав.

Устройство водосточного стояка

Сооружение вертикальной части системы начинается со сборки перехода от горизонтальной части водостока к вертикальному стояку. Для крыш с узкими карнизами до 25 см его собирают путем соединения верхнего и нижнего коленей. Владельцам конструкций с широкими карнизами придется преодолеть более широкий фронт работ.


Примкнем к их рядам, чтобы изучить следующий этап сооружения водостока:

  1. К патрубку воронки присоединим верхнее колено, нанеся на него предварительно полоску клея вдоль линии соединения на расстоянии около 1 см.
  2. Проводим очередную примерку. Прикладываем нижнее колено к месту установки на стене. Линейкой вымеряем расстояние между коленями. Отмечаем положение нижнего колена.
  3. Определяем реальную длину соединительного отрезка, прибавив к расстоянию между коленями высоту патрубка верхнего колена, на который будет надеваться отрезок, и высоту встречного элемента нижнего колена.
  4. Раскраиваем по полученным размерам соединительный отрезок. Зачищаем срез.
  5. Собираем переход и отмечаем точку верхнего хомута для водосточной трубы. Ей положено быть сразу под нижним коленом. Отмечаем точку крепления и снова отделяем нижнее колено и соединительную трубу от верхнего колена.
  6. Устанавливаем хомут, закрепив его так, как положено по техническим правилам фиксировать на стене из конкретного вида стройматериала.
  7. Собираем переход, теперь уже фиксируя клеем его составляющие. Наносим клеевой состав полосами по 5 мм на расстоянии около 1 см от краев.
  8. Отмечаем точки установки хомутов для водосточного стояка, не забывая о том, что самый нижний должен располагаться над сливом. Трубы полимерного водостока соединяются муфтами, под каждой из которых должен быть установлен хомут.
  9. Присоединяем детали стояка, продвигаясь сверху вниз. Соединяем муфтами, оставляя в раструбах по 1 – 1,5 см на свободное линейное расширение труб.
  10. Затягиваем хомуты стояка не слишком плотно, у труб должна оставаться возможность слегка передвигаться вверх/вниз.

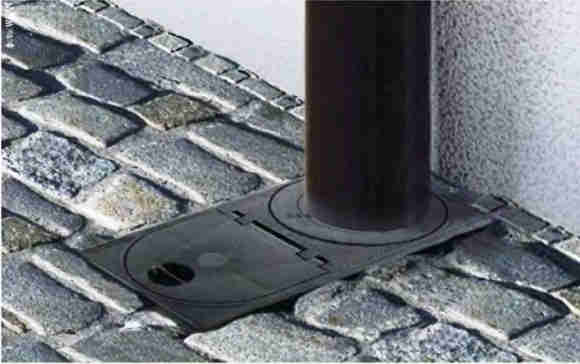

  11. Крепим к нижней трубе слив с помощью клея. Если есть желание слив можно подпилить сверху ножовкой.

Если планируется отвод дождевой воды в ливневую канализацию, слив к стояку присоединять необязательно. Труба в таких случаях может заканчиваться прямо над водосборным канализационным лотком на расстоянии 5 – 10 см от его поверхности.


Для предотвращения засоров системы сверху желоб полностью рекомендовано перекрывать решеткой или хотя бы устанавливать защитные сетки в виде краба на воронки.

Видео о правилах устройства ПВХ водостоков

Наглядная демонстрация работ по сборке и креплению пластикового водостока поможет быстро и правильно выполнить монтаж:

Соблюдая правила сборки и установки водосточной системы из полимерных деталей, можно успешно оборудовать кровлю отличной системой отведения атмосферной воды.

  • Предел мечтаний каждого индивидуального застройщика, как можно скорее, возвести крышу над домом. Но закончатся ли на этом их проблемы? Крыша готова, но какое разочарование! После первых же сильных осадков его ждут изрядно намокшие стены и цоколь от начавшегося водопада с крыши. Очевидно, что единственным способом избежать подобных неприятностей будет монтаж водостоков для крыши.

    Система водостока, действительно, – один из важнейших элементов крыши, впрочем, и всего здания в целом. Она необходима по нескольким причинам.

    • При дожде с ветром карнизы не помогают оградить фасады от попадания влаги, а вода разрушительно действует на большинство из стройматериалов – на кирпич и цементную штукатурку, бетон и дерево. Помимо этого, при намокании стены частично лишаются своих теплоизоляционных свойств.
    • Ударяясь об отмостку, вода с крыши проникает в песчано-гравийную подушку под цоколь здания, а чрезмерное увлажнение цоколя может обернуться довольно неприятными последствиями, вплоть до сокращения срока службы фундамента. Кроме этого, влага, просочившись в подполье или подвальные помещения, вызывает гниение деревянных конструкций пола, ухудшает микроклимат дома.

    Всегда ли требуется установка водосточной системы?

    Чаще всего установка водостока является необходимым решением проблемы водоотвода с крыши. Однако есть ряд случаев, когда наличие водосточной системы не является строго обязательным условием. В первую очередь это относится к простейшим крышам, но и в этом случае не обойтись от определенных предусловий:

    • наклона ската крыши должно быть достаточно, чтобы вода, дождевая или талая, стекала с кровли сразу вниз, не касаясь фасада здания;
    • металлическое покрытие кровли требует регулярной проверки на целостность окрашенной поверхности – это позволяет своевременно принять защитные меры против коррозии.

    Виды водосточных систем и особенности материалов

    Детали водостока могут быть изготовлены из , меди, алюминия или сплава цинка и титана. Наиболее экономичными считаются .

    Царапины на поверхности пластика мало заметны, так как тип используемого материала покрашен в массе и устойчив к всевозможным атмосферным воздействиям. Детали системы между собой склеивают либо соединяют посредством резиновых уплотняющих прокладок.

    Оцинкованная сталь элементов водостока часто имеет полимерное покрытие, имеющее различные оттенки, поэтому цвет водостоков можно с легкость подобрать соответственно цвету фасада или кровли. Соединение деталей системы в этом случае выполняют при помощи скоб с защелками или замков через резиновые прокладки.

    Из чего состоит?

    Самым популярным решением для отвода воды с кровли является вариант, который использует следующие основные элементы водостока крыши – водосточные трубы и подвесные желоба. Помимо них в состав системы обычно включают защитные сетки, угловые элементы, ревизии, детали крепления типа кронштейнов, держателей, хомутов и прочего.

    Максимальный диаметр сечения водосточной трубы обычно колеблется в пределах 7–10 см, а желоба 120–150 мм. Последние могут иметь разную форму: полукруглую, полуовальную, трапециевидную, прямоугольную или более сложную форму. Основным критерием выбора чаще является их эстетичность. Водосточные трубы должны по своей форме соответствовать форме желоба. Элементы системы все между собой легко стыкуются и можно без особых трудозатрат смонтировать водостоки для крыши. Правильный монтаж водосточной системы обеспечивает исправный отвод воды с крыши.

    Количество элементов, необходимое для конкретной , определяют, исходя из общей площади кровли. Естественно, чем она больше, тем водосточная система будет сложнее. По сути монтаж водостоков для крыши не особо сложный процесс. С ним может справиться любой с небольшим опытом работы со строительным инструментом. Главное выполнить установку качественно, в строгом соответствии с пунктами инструкции.

    Как крепить водостоки: правила монтажа

    Прежде всего проводится , чтобы определить основные параметры: диаметры и длину труб и желобов, места креплений и другое.

    Все работы непосредственно связанные с установкой водостока разбивают на несколько этапов.

    Разметка и крепление кронштейнов

    Тщательно измерив крышу по периметру, определяют длину . Затем отмечают места расположения воронок водостока.

    Затем начинают закреплять крюки. Первыми, учитывая наклон водостока, два – самый короткий кронштейн для водостока и самый длинный, между ними протягивают шнурок. Именно по этой линии будет располагаться нижняя часть водосточного желоба. Далее между ними распределяют остальные с шагом в зависимости от материала водостока:

    • 0,5-0,6 м – для пластиковых;
    • 0,75-1,5 м – для металлических.

    Установка сливов и желобов

    Водосточный желоб должен легко ложиться в воронку, чтобы добиться этого при помощи ножовки или ножниц для резки металла в воронке с двух сторон вырезают полукруг. Затем в нее вставляют желоб и загибают его кромки и фиксаторы воронки: передний фальц воронки заходит за кромку желоба, а фиксаторы – заводят и загибают поверх задней.

    Воронку слива прикрепляют к желобу перед тем, как его зафиксируют крюками.

    Крепление желоба водостока выполняют следующим образом:

    • желоб вкладывают в кронштейн, заводя его переднюю часть под загнутый конец последнего,
    • поворачивают на 90⁰ в сторону ската крыши;
    • фиксируют при помощи пластин.

    Если водосточная система выполнена из пластика, то воронку и желоб склеивают специальным клеем.

    Установка труб

    Водосточные трубы отпиливают в соответствии с требуемой длиной. К стене здания крепят держатели для трубы: один верхней, а один – в нижней части здания. Если труба состоит из нескольких частей, объединяют с помощью соединительных труб и закрепляют в держателях. Отмостка должна отстоять от сливного колена на расстоянии от 30 см.

    Соединение желобов

    Монтажные работы заканчивают соединением друг с другом. Для этого используют муфту, в которую предварительно вставлена специальная уплотнительная полоса из резины, ребристой стороной вверх. Фиксирующая часть замка при этом должна быть разогнута на 90⁰. Соединительную муфту необходимо расположить таким образом, чтобы она оказалась посередине стыков желобов, сохранив между ними незначительный люфт – они не должны соприкасаться. После чего защелкивают замок соединителя.

    Соединители желобов водостока одновременно выполняют роль компенсаторов. Желоба под действием жары, как правило, расширяются и увеличиваются в длине. И хотя удлинение на каждый метр довольно незначительно, скорее всего, водосточную систему придется перекрашивать. Благодаря компенсаторам удается избежать искажения конструкции.

    Смотрите монтаж водосточной системы на видео:

Проблемы с постоянно подмокающим фундаментом и влажными стенами здания не понаслышке знакомы многим владельцам частных коттеджей. Оптимальный вариант решения проблем такого рода – установка пластиковой водосточной системы.

Особенности и этапы работ по монтажу водостока из пластика

Разумеется, при покупке и установке водостока, каждый владелец частного дома «лелеет надежду» потратиться один раз и больше не думать о лишней влаге на протяжении многих лет.

В связи с этим, перед покупкой водосточной конструкции, он обязательно проводит сравнительный анализ водостоков, сделанных из разных материалов. Проведем такой анализ и мы, сравнив металлические и пластиковые системы:

  • практически все разновидности пластиковых водоотводов отличаются большим конструкционным разнообразием, они могут иметь прямоугольную, круглую или даже фигурную форму;
  • при попадании в пластиковую трубу (желоб, воронку) массы воды стекают почти бесшумно (в отличие от металлического желоба);
  • оцинкованные стальные водостоки даже самого высокого качества уступают своим пластиковым аналогам по такому важному параметру, как срок беспроблемной эксплуатации;
  • производство изделий из качественной стали обходится многократно дороже изготовления пластиковых конструкций;
  • все рассуждения о мнимой хрупкости пластиковых водоотводов не имеют под собой никакой доказательной почвы. Многолетний опыт их использования - серьезное подтверждение долговечности и надежности пластиковых систем;
  • за счет малого веса пластиковой конструкции ее очень легко собирать и монтировать. Кроме того, при таком подходе есть возможность снизить нагрузку на ряд конструктивных элементов здания;
  • вероятность протечки в варианте с пластиковым водостоком – очень мала. В первую очередь это связано с геометрией пластиковых элементов конструкции.


О подготовительных работах

Грамотно составленный проект будущих сборочно-монтажных работ – хорошая возможность снизить реальные затраты. В первую очередь следует определиться с двумя важнейшими моментами: количеством водоотводных труб и длиной подвесных желобов системы.

Исходя их двух данных параметров, можно рассчитать количество прочих вспомогательных элементов, требующих установки. Речь идет о водосборных воронках, хомутах и кронштейнах-держателях, угловых коленах, заглушках на желоба и так далее.

Диаметр желобов и труб обычно подбирают, ориентируясь на два показателя – площадь кровли здания и примерный объем выпадаемых в данной местности осадков (см. специальные таблицы).

Число необходимых вспомогательных деталей будет зависеть опять-таки от площади крыши и ее конфигурации (сколько скатов). Если мы имеем дело с нестандартной или сложной кровлей, следует кроме всего прочего учесть ее каждый излом и угол. В варианте с очень протяженной крышей (длина) водосборные воронки желоба должна находиться друг от друга на расстоянии не больше чем 24 метра.

О монтаже желобов

Существует общая рекомендация по установке водосточного желоба, - соблюдение при монтаже конструкции угла в 2 градуса. Для того чтобы обеспечить плавную систему стока влаги с кровли рекомендуем применить простой и надежный метод. Устанавливаем пару крайних кронштейнов с заранее просчитанным интервалом, а оставшиеся кронштейны выставляем по веревке с интервалом 60 сантиметров и крепим их к стропильной системе или лобовым доскам.

Крайние верхние концы желобов должны располагаться на три-четыре сантиметра ниже краев скатов крыши. В этом случае снежная масса будет попадать в водоотвод без задержек.

Наружные края желобов должны быть расположены ниже внутренних, тогда в случае если вода перельется через край, она не попадет на поверхность стены.

Качественные водостоки для кровли должны быть смонтированы таким образом, чтобы влага собиралась в середине желобов. С этой целью используются специальные прокладки, которые размещаются под основаниями кронштейнов.

Монтаж желоба осуществляется по направлению от кровли к земле. Существует два основных способа провести герметизацию соединений. В данном случае речь идет о неразъемных клеевых стыках и резиновых прокладках. Каждый из этих вариантов имеет свои преимущества и минусы.

Стыковка смежных элементов производится с использованием занижений. Каждая сборочная деталь должна быть вставлена до упора. У варианта с резиновыми прокладками есть достаточной серьезный недостаток – со временем их придется менять (это неизбежно). Самостоятельная замена вышедшей из строя детали водосточной системы – достаточно непростой и трудоемкий процесс.

Стандартная длина пластиковых желобов для кровельных водостоков – три или четыре метра.

Известно, что резка пластика – очень простая работа. Тем не менее, старайтесь, чтобы количество соединений было минимальным. Каждый из образовавшихся в процессе работы заусенцев следует удалить при помощи ножа или напильника (таким образом, улучшается контакт соединений).

Если у вас небольшой одноэтажный дом, и вы сделали выбор в пользу клеевого типа соединений – сборку желоба можно произвести на земле.

Важный момент: монтаж желобов трудноосуществим без посторонней помощи.

О монтаже воронок

Водоприемные воронки крепят к желобу или к поверхности стены (во втором случае воронка одновременно играет роль дополнительной опоры и соединительной детали желоба). В варианте с навешиванием водосборника на желоб - необходимо выполнить в стенке желоба отверстие слива.

Водосборники – один из ключевых узлов всей системы. Попадание листвы или различного мусора внутрь воронки может привести к тому, что проход будет закупорен. Результатом этого нередко становится разрыв водоотводных труб. В связи с этим не будет лишним оснащение воронок «опциями» для сбора мусора (речь о сетках и пауках).

О монтаже труб

Чаще всего при монтаже водоотводной трубы к стене применяется колено с углом 35 градусов. Применение такого колена обеспечивает плавность стока воды в дальнейшем.

Крепеж конструкции к стене производится при помощи двух (или более) хомутов-держателей (интервал между хомутами – 2 метра). Рекомендуемый интервал между водостоком и поверхностью стены – 3 сантиметра. На эту цифру можно ориентироваться при нарезке отрезков труб, соединяющих колена (здесь необходимо учитывать длину стыковочных участков внутри и длину фитингов – с внешней стороны).

К нижним концам труб крепятся водоотметы, которые необходимы для отвода водяных потоков от стен.

Если речь идет об устройстве водосточной системы в доме, где люди будут проживать на постоянной основе, стоит потратиться на греющий кабель. Подобная «опция - хороший способ предотвращения наледи в трубах, водосборниках и воронках водостока.

Видео: Монтаж водостоков из ПВХ

Сделать водосток в своем частном доме не так уж и сложно. Ведь это всего лишь сборка лотков под крышей дома и вертикальных труб для слива воды. Правда, есть некоторые важные моменты и правила, которые надо обязательно учитывать, проводя монтаж водосточной системы. И самый важный момент, если есть необходимость сэкономить, это провести точный расчет требуемых материалов.

Расчет необходимых материалов

Начнем с того, что в любом строительном магазине сегодня можно приобрести готовую водосточную систему, изготовленную из металлических листов или пластика. Металлическая конструкция обычно окрашена гальваническим способом, который гарантирует долгий срок эксплуатации под открытым небом в достаточно тяжелых условиях.

Итак, какие элементы водостока будут необходимо.

  • Лотки или желоба со стандартной длиной - 3 м.
  • Трубы для вертикального отвода дождевой или талой воды. Их длина: 3 или 4 метра.
  • Колена.
  • Воронки.
  • Кронштейны для крепления лотков.
  • Хомуты для крепления труб.
  • В дополнение используется силиконовый герметик, которые обрабатывают стыки элементов водостоков крыши.

Из инструментов для монтажа водосточной конструкции потребуются:

  • Ножовка по металлу (резать металл или пластик другими инструментами, тем более электрическими, не рекомендуется).
  • Рулетка.
  • Шуруповерт.
  • Отвес.

Как правильно определить количество необходимых лотков. Давайте рассмотрим это на примере самой простой крыши - двускатной. Желоба устанавливаются под карнизами, поэтому необходимо замерить длину одного из них. Делим размер на длину лотка, то есть, на три метра. Получаем число, которое округляется, обычно в большую сторону. Обратите внимание, что сами лотки устанавливаются под углом 2-5% и вставляются краями друг в друга для герметичности лотковой конструкции. Получается соединение внахлест. Сам показатель нахлеста находится в пределах 5-10 см. И это надо обязательно учитывать при расчете количества желобов. Теперь полученное число умножается на два, потому что скатов в доме два.

Рассчитать правильно трубы для вертикального отвода воды можно точно так же. Но есть здесь один небольшой нюанс, который необходимо учесть. Все будет зависеть от площади ската, а соответственно и от объема воды, которая на скате будет собираться. Именно объем проходящей воды будет влиять на проходимость трубы, поэтому чем больше объем, тем больше диаметр устанавливаемой трубы. Кстати, это относится и к лоткам. Поэтому:

  • Если площадь ската не превышает 50 м², то в водосток может устанавливаться труба диаметром 75 мм, а лотки шириною - 100 мм.
  • Соответственно площадь 50-100 м², труба - 87, лоток - 125.
  • Выше 100 м²: труба - 100-120, лоток - 190.

Если карниз дома достаточно длинный, то можно установить несколько отводящих стояков. В принципе, такого расчета в правилах нет, но чтобы разгрузить крышу от осадков, иногда приходиться подходить к данной проблеме именно таким путем.

Теперь, что касается стандартного количества стояков. Их обычно устанавливают в углах здания. А так как у двускатной крыши четыре угла, то и стояков будет четыре. Соответственно четыре будет воронки. А вот количество используемых труб, к примеру, длиною 3 м, надо будет подсчитать. Для чего замеряется высота от грунта до карниза, умножается это на четыре (четыре стояка) и делится на 3 м.

Внимание! Вертикальный водосточный стояк не должен доходить до поверхности отмостки на величину 25 см. Практически на четыре стояка получается один метр. Его надо будет вычесть из полученной общей длины стояков.

Теперь необходимое количество кронштейнов для лотков. Здесь проще простого, кронштейны устанавливаются через каждые полметра. Количество хомутов - на каждом стыке двух труб. А вот с коленами немного сложнее. Посмотрите на фотографию выше, на ней изображено, как можно сделать установку колен при разных конструкциях крыши. Отсюда и будет проводиться точный расчет.

Монтаж лотков водостока крыши

Итак, весь монтаж производится сверху вниз (см. видео). Это строгое правило, которое гарантирует качество конечного результата. Необходимо в первую очередь определить угол наклона лотковой конструкции. Что такое 2% наклона? Это перепад одного края линии по отношению к другому на 2 мм с учетом на один метр длины этой линии. Так вот в системе водостоков край линии у воронки будет нижним. И если два стояка будут располагаться у краев крыши, то середина длины карниза будет являться самой высокой точкой в линии установки лотков.

Поэтому выбираем середину карниза и отмечаем на ней точку, куда будет монтироваться первый кронштейн. Он должен быть установлен так, чтобы верхний край уложенного на него лотка не доходил до края кровельного материала на величину 2,5-3,0 см. Это обеспечит слив воды без разбрызгивания и переливания.

Теперь в эту точку вкручивается саморез, к которому привязывается леска или прочная нить. Ее свободный конец смешается к краю крыши, где будет устанавливаться сливная труба водостока. Нам известна длина нити, равная половине длине карниза. К примеру, она будет равна 10 м. То есть, перепад линии должен составить: 10х2=20 мм. Значит, у трубы нить должна быть ниже, чем у закрученного самореза. По этой линии и придется сделать установку кронштейнов. По ним же укладываются и лотки.

Внимание! Часто один крайний лоток в длину не помещается. Его обычно подрезают, для чего используется только ножовка по металлу. Обрезанный край надо обязательно обработать напильником, чтобы не было заусенец.

Монтаж труб водостока крыши

Самый простой вариант - если труба от лотка будет установлена вертикально без изгибов. Просто край лотка вставляется в воронку (см. фото ниже), которая сама устанавливается раструбным способом в трубу. Самое важное в данном процессе - это вертикальность конструкции, поэтому для выставления требуется отвес.

Но такая возможность встречается не всегда. Что-то обязательно будет мешать, поэтому в конструкцию стояка добавляются колены. Как уже было показано на фотографии, их может быть несколько.

Сама установка труб водостоков - процесс несложный (см. видео). Для их крепления используются специальные хомуты, которые приходят в комплекте водосточной системы. Производители сегодня предлагают множество их форм и конструкций. Есть хомуты, которые прикрепляются прямо к стене дома, есть варианты с удлинителями на тот случай, если стояк будет располагаться чуть дальше от поверхности стены. Но в любом случае это надежное крепление.

Как уже было сказано выше, место установки хомутов - рядом с соединительным стыком двух труб (см. видео). Можно устанавливать и третий элемент посередине каждой трубы. Обычно такой вариант используется только в том случае, если выбираются четырехметровые трубы, сделанные из металла.

Внимание! Если на участке, где построен дом, была проведена ливневая канализация, то нижние края водосточных труб необходимо завести в водоприемники.

Как видите, сделать своими руками водосток для крыши собственного дома, не так уж и сложно. Понятно, что не все моменты можно учесть, выполняя монтаж, тем более, если работа выполняется в первый раз. Поэтому предлагаем посмотреть видео, в котором все разложено по полочкам.

Информация о системе

Порядок расчета водостоков Döcke
*Расчет следует делать для каждого карнизного свеса отдельно

  1. Желоба
    N желобов = L ÷ 3,0 м
  2. Угловой элемент
    N углов = Количество угловых соединений желобов
  3. Кронштейны и удлинители
    А) крепление на пластиковые кронштейны: N пластик. кроншт. = L ÷ 0,6 м + N карниз. свесов
    Б) крепление на металлические кронштейны или с использованием удлинителей: N кронштейнов (N удлинителей) = L ÷ 0,6 м + 2N воронок +N удлинителей
    При использовании удлинителей необходимо дополнительно приобрести пластиковые кронштейны в количестве по варианту А
  4. Заглушки
    N заглушек = (N карниз. свесов - N углов)х2
  5. Колено 45° или 72°
    N колен = 2 х N воронок
  6. Воронки*
    N воронок = S ската ÷ 50 м 2 (но не менее одной на один скат)

  7. N соединит. желобов = b ÷ 3,0 - 1

  8. N наконечников = N воронок
  9. Защитная сетка воронки*
    N сеток = N воронок
  10. Трубы*
    N водостоков = H стены ÷ 3,0 м х N воронок
  11. Соединительная муфта*
    N соединит. муфты = (H стены ÷ 3,0 м - (N колен ÷ 2) -1) х N воронок
  12. Хомут*
    N хомутов = H стены ÷ 1,5 м + 1

b - Длина одного карнизного свеса, м

L - суммарная длина карнизов, м

S - площадь, м 2

H - Высота стены, м

N - Количество, шт

Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания

Общие положения

Вариант с лобовой доской, крепление на пластиковый кронштейн
Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн
Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна
Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

2. Обеспечение оптимального положения элементов относительно крыши

Свес крыши располагается над желобом на расстоянии от 1\3 до 1\2 его диаметра.

Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 - 30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя), либо перемещением пластикового кронштейна.

3. Обеспечение устойчивости от деформаций при вертикальной нагрузке

Расстояние между кронштейнами желоба не должно превышать 600 мм.

Воронка должна закрепляться в двух точках (или на двух кронштейнах/удлинителях)

Соединитель желоба должен закрепляться водной точке (или на одном кронштейне/удлинителе).

Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

4. Обеспечение компенсации температурных линейных расширений

Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные упоры, до контакта с которыми и вставляется желоб.

Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

5. Обеспечение герметизации системы

До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд.

Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 -100 мм.

Особенности крепления

Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске.

Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба в месте зажима, завести кромку в зажим до щелчка.

При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кронштейны крепятся к элементам конструкции крыши.

Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши.

На металлических удлинителях желоб закрепляется в пластиковых кронштейнах.

При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом.

Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к соединителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделена красным цветом.

Возможны два способа фиксации:

Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».

Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».

Основа хомута приворачивается саморезом (диаметр М6, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

Последовательность монтажа

Монтаж водосбора

Установить конечный кронштейн 1 с учетом п.2 «Общих положений».

Установить кронштейны воронки 2 . Для варианта с лобовой доской воронка 2 крепится без кронштейнов.

Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской - от впадины конечного кронштейна 1 до нижнего края среза воронки 2 .

Установить кронштейны соединителя желоба 3 . Для варианта с лобовой доской - установить сам соединитель 3 .

Соединитель 3 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».

Расстояние между центрами воронки 2 и соединителя 3 не должно превышать 3080 мм.

Установить промежуточные кронштейны 4 с учетом п.З «Общих положений».

Закрепить воронку 2 и соединитель желоба 3 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 2 и соединитель 3 крепятся без кронштейнов.

5 и соединить им воронку 2 и соединитель 3 .

Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.

Повторить операции для прилегающей стороны кровли (кронштейн 7 , желоб 8 ).

Установить в желоба (8 и 6 ) угловой элемент желоба 9 .

Отрезать желоб необходимой длины, 10 вставить в свободное отверстие воронки 2 и надеть заглушку 11 . Если отрезок более 200 мм необходимо установить дополнительный кронштейн 12 .

Надеть заглушку 13 на открытый конец водосбора.

Вставить сетку в воронку 14 .

Монтаж водослива

Надеть до упора на сливное отверстие воронки 2 муфту или колено 15 , в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 15 на воронке 2 саморезом.

Собрать необходимую конфигурацию фигурной части водослива. (Колено 15 , Отрезок трубы 16 , Колено 17 ).

При сборке фигурной части водослива необходимо придерживаться следующих требований:
Фитинги (15 и 17 ) в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 16 и закрепляются на отрезке трубы саморезами.

Закрепить на стене здания универсальный хомут крепления 19 , поддерживающий нижний фитинг 17 фигурной части водослива (положение «Фитинг»). Зафиксировать фитинг в хомуте.

Надеть трубу 18 до упора на микро выступы (Отметка «Вставить до сих пор») нижнего фитинга 17 фигурной части водослива.

Выставить трубу вертикально. Вставить нижний конец трубы в муфту 22 . Отметить места монтажа хомутов посередине трубы 20 и напротив места крепления хомута на муфте 23.

Закрепить хомуты на здании: хомут 20 в положении «Труба», хомут 23 в положении «Фитинг». Зафиксировать трубу и муфту в хомутах.

Отрезать конечный кусок трубы 21 необходимой длины. Надеть его до упора на микро выступы (Отметка «Вставить до сих пор») муфты 22 .

Вставить нижний конец трубы в наконечник, выставить вертикально и отметить место монтажа хомута 25 напротив места крепления хомута на наконечнике 24 . Если длина отрезка трубы превышает 1500 мм., необходимо дополнительно зафиксировать ее посередине универсальным хомутом (в положении «Труба»).

Закрепить хомут 25 на здании в положении «Фитинг». Зафиксировать трубу с муфтой хомутом. Возможен вариант крепления наконечника к трубе саморезом. При этом расстояние от наконечника до ближайшего хомута не должно превышать 50 см, а сам хомут устанавливается в положение «Фитинг».

Шпилька-саморез М6 - 1 штука

Гайка М6 - 2 штуки

Шайбы Ø15 - 2 штуки

При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.

Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм.) Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.

Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.

Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.

Выставить хомут в нужное положение («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора гаечным ключом.

Для разметки: рулетка, карандаш.

Для установки кронштейнов: шнур, шланговый уровень, ватерпас.

Для крепления кронштейнов: отвертка, дрель, шуруповерт.

Для сгибания металлических кронштейнов: гибочная машинка.

Для распилов: ножовка, пила с широким лезвием, стусло.

Назначение элементов

Соединитель желобов с резиновым уплотнителем

Сетка защитная (Clear Tube)

Заглушка (универсальная)

Угловой элемент 90° (универсальный)

Кронштейн желоба пластиковый

Особенности эксплуатации

Водостоки Дёке не требуют специального ухода, достаточно только периодического осмотра и очистки.

Очищать желательно желоб, сетку и сами трубы (например: водой из шланга).

При очистке желоба нельзя опирать лестницу на край желоба.
