На чудаках, как известно, держится весь прогресс. Кто знает, как бы мы жили сегодня, если бы не чудак Леонардо, если бы Тесла не был бы таким настойчивым в своих чудачествах. Примеров есть масса, но сегодня нас интересуют разработки одного человека, который посвятил жизнь печам, их глубокому изучению и разработке новых, принципиально ни на что не похожих конструкций. И.В. Кузнецов начал свою деятельность еще с 1962 года, идо сих пор его разработки не теряют актуальности.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному - добиться максимальной производительности, эффективности и экономичности в работе своей печи. Каждое устройство, которое было им внедрено, отличалось улучшенными возможностями - теплосбережением, продуктивностью, оборудованием и конструктивными особенностями. Причем в изготовлении таких печей нет ничего сверхъестественного. Все гениальное - просто, поэтому вполне возможно соорудить печь Кузнецова чертежи, устройство и основные правила должны быть изучены досконально.

Все печи Кузнецова отличаются повышенным КПД. Этого удалось добиться благодаря абсолютно новой и уникальной разработке. В печи очень точно продумано движения газов, горячий воздух не расходуется понапрасну и не греет улицу, а холодный через специальную систему уходит в дымоход. Такие печи принято называть колпаковыми из-за особенностей конструкции, которые мы вкратце рассмотрим.

Колпаковая печь Кузнецова

Колпаковыми из называют оттого, что внутри печи, согласно проекту, сооружается своего рода колпак, который объединяет очаг непосредственно и нижнюю часть печи. Колпак служит разделителем газов, и сортирует их на горячие и холодные, что позволяет выводить холодные газы, а горячие оставлять в печи как можно дольше. Горячие газы попросту поднимаются под колпак и остаются там долгое время, не вылетая в трубу, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, в печи за счет этого поднимается температура горения, как следствие, вырастает КПД до 80-90%. Кроме этого, система свободного движения газов помогает сделать нагрев печи гораздо равномернее, а образование сажи не такое интенсивное. Как результат применения всех этих конструктивных тонкостей выплывают такие преимущества кузнецовок:

• огромный КПД;
• экономичность;
• высокая стойкость печи к образованию трещин;
• свободное отношение к форме и дизайну печи;
• очень равномерный прогрев;
• минимальное дымление;
• нетребовательность конструкции к обслуживанию.

Виды печей Кузнецова

Огромная ценность получила конструкция благодаря удивительной универсальности. Печь Кузнецова чертежи которой представлены более чем в 150 вариантах, может быть использована в любом помещении максимально эффективно. Каждый из чертежей учитывает особенности помещения конкретного предназначения, именно поэтому печь и работает с таким высоким КПД для определенного вида зданий.

Все печи Кузнецова перечислять нет смысла, вот только некоторые варианты, которые наиболее востребованы:

• хлебные печи, для приготовления пищи, совмещенные с варочными поверхностями;
• банные печи;
• каминные печи;
• отопительные печи.

Это не полный список специализированных печей Кузнецова. Есть возможность создавать комбинированные виды, что очень удобно, если применять их в быту на небольших площадях.

Порядовки печей Кузнецова

Возведение печи Кузнецова не предполагает наличия специальных знаний и умений. Если руки заточены под самый простой инструмент, достаточно соблюдать порядовку и несколько простых правил, чтобы успешно соорудить конструкцию. Порядовка - это просто система чертежей и инструкций, описывающие процесс выкладки печи шаг за шагом, вплоть до каждого ряда кирпича в отдельности. К чему такая точность? Дело в ом, что Кузнецовым потрачены десятки лет на то, чтобы конструкция работала идеально, и если упустить любую мелочь, печь работать правильно не будет. Вот образец порядовки:

Печи Кузнецова для бани

Существует довольно много кузнецовок и для бани. Одних только обычных банных печей есть целых 17 видов. Все они могут быть разными по размерам, по расположению топки, местом для камней, наличием камина, варочной поверхности, и под каждый из видов существует своя порядовка. Даже из готовых печей можно выбрать без труда самую подходящую именно под конкретную планировку бани, практически не внося никаких изменений. Вот только несколько примеров:

Применение печей Кузнецова в бане дает целую серию преимуществ:

Никакой фантастики. Просто тщательно изучив порядовку можно своими руками выложить прекрасную печь как для бани, так и для отопления или печь-барбекю.

закрыть ×

Уже более 50 лет печи Кузнецова занимают высокие позиции среди отопительных конструкций для дома, и это неудивительно, так как печи имеют множество плюсов и разительно отличаются от канальных печей не только внешне, но и своими характеристиками. Кузнецов был первым человеком, кто отважился испытать наиболее практичную и удобную систему печей.

Во всех печах горячий воздух передвигается по каналам, а проходя по ним разогревают стены печи, однако сам воздух быстро остывает. Подобное перемещение воздуха может быть только при наличии оптимальной тяги, то есть принудительной, но при этом корпус печи прогревается неравномерно, что приводит к растрескиванию кирпичей и появлению нежелательных трещин. Благодаря Кузнецову возник независимый принцип движения воздуха в печи. У печей имеется второе название - купольные, которое они приобрели благодаря уникальной конструкции.

Колпаки данной печи непременно должны сообщаться между собой при помощи сухого шва - пространства в 2-3 см, которое не заполнено раствором и теплоизолятором, через который переходят газы из одного колпака в другой. Если говорить простым языком, то принцип работы печей Кузнецова таков: газы циркулируют и проходят по трубе благодаря собственной силе тяжести, а не принудительно, как это происходит при движении по дымоходу.

В канальных печах дым как бы вытягивается по трубе, а в колпаковой он выталкивается. При этом колпак может исполнять функцию тары для нагрева воды или служить местом для приготовления пищи. Даже самая простая купольная печь может исполнять двойную функцию.

На рисунке ниже детально показан принцип движение газов в колпаковой печи Кузнецова.

Стрелками красного цвета наглядно показано, как передвигается горячий воздух, а стрелками синего цвета отмечено движение холодного воздуха, который попадает в печь снаружи через поддувало. Из-за того, что вес холодного воздуха больше, чем у горячего, он не сможет подниматься вверх и пойдет понизу, не оказывая влияния на общий температурный режим в колпаке. В свою очередь горячий воздух собирается под колпаком, постепенно там остывая, а затем его будут вытеснять порывы более горячего воздуха, которые поднимаются вверх.

Преимущества, недостатки и отличия

К преимуществам можно отнести следующие характеристики:

• Возможность топить печь разным топливом
• Равномерное прогревание стенок
• Хорошая отдача тепла
• При горении не выделяется дым и сажа
• Необходимость в чистке печи минимальная
• Печь не трескается
• Хорошо держит тепло
• Форма и дизайн могут быть совершенно разными
• Экономия на топливе
• Возможность растапливать печь даже сырыми дровами

Одно из главных отличительных качеств печей Кузнецова - это повышенное значение КПД. В обычной русской печи он составляет 30%-40%, а в этих печах - почти 95%., что и отличает данные печи от обычных русских. Внутренняя концепция продумана детально и грамотно, благодаря чему нагретый воздух задерживается в печке на более долгий срок, а холодный, наоборот, быстро выходит в дымоход за счет специального углубления. Также стоит отметить, что печи Кузнецова могут топиться различным видом топлива, даже таким низкосортным горючим, как опилки, на которые можно устанавливать оборудование, обеспечивающее ГВС.

Кузнецов первый в мире начал использовать автоматическое распределение тяги по каналам, что позволяет исключить угар даже при открытой вьюшке. Эта система отличает печи Кузнецова тем, что она уникальна и проста. В печах такой конструкции тепло не тратится впустую, а сразу начинает работать на обогрев помещения или ГВС, так как выделяемые газы не закручиваются в вихрь, как в канальных конструкциях, а отдают свою энергию на пропитку печи.

Если в канальных печах остатки топливных масс просто «вылетают» в трубу, то колпаковая печь Кузнецова устроена по-другому. Когда топливных масс остается немного и они начинают догорать, колпаки исполняют роль накопителя, задерживая под своими сводами нагретые воздушные массы и отдавая всю энергию стенам печке.

Из недостатков, которых не так уж много, можно назвать следующие:

• Необходимо внимательно следовать порядовке, чтобы конструкция получилась качественной.
• При изготовлении необходимо использовать только качественные материалы.

Виды печей

Все кузнецовские модели - колпаковые, но они тоже имеют различные классификации. На сегодняшний день известно несколько видов:

• Колпаковая печь - имеет один колпак.
• Двухколпаковая - два колпака.
• Купольная-в данном виде печей может быть несколько колпаков. Купольные печи используются чаще, чем остальные, так как их можно проектировать под любые помещения и дополнять любыми устройствами.
• С котлом водяного отопления - к таким печам есть возможность установить дополнительное оборудование.
• С лежанкой - это печь, на которой предусмотрено место для лежания.
• Отопительно-варочные печи ОВИК - такие печи не просто греют дом, но и дают возможность готовить на специально предусмотренной плите.
• Печь-духовка - не только греет, но и оснащена духовым шкафом, в котором можно печь.
• Печь-камин - идеальный вариант для прогрева дома и проведения вечера около огня.
• Двухэтажная - это печи, которые могут исполнять несколько функций сразу. Например, обогревать помещение, служить варочной панелью, иметь лежанку и духовой шкаф. Единственный минус, который имеет двухэтажная колпаковая печь Кузнецова - это ее громоздкие габариты. Такая печь станет идеальным вариантам для больших помещений.
• Русские печи РТИК - кроме обогрева и варочной панели, печь оснащена дополнительной, на которой можно сушить дрова или обувь.
• Уличные печи скорее похожи на уличные комплексы, так как включают в себя гриль и барбекю для приготовления пищи на свежем воздухе.

Перечисленные выше модели - это далеко не весь список печей разного назначения, которые разработаны по схемам Кузнецова. Также существует множество чертежей, с помощью которых можно сделать смешанные варианты с различными функциями. Кроме печей, по кузнецовским разработкам делаются еще камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагревать помещение.

Как сделать самостоятельно

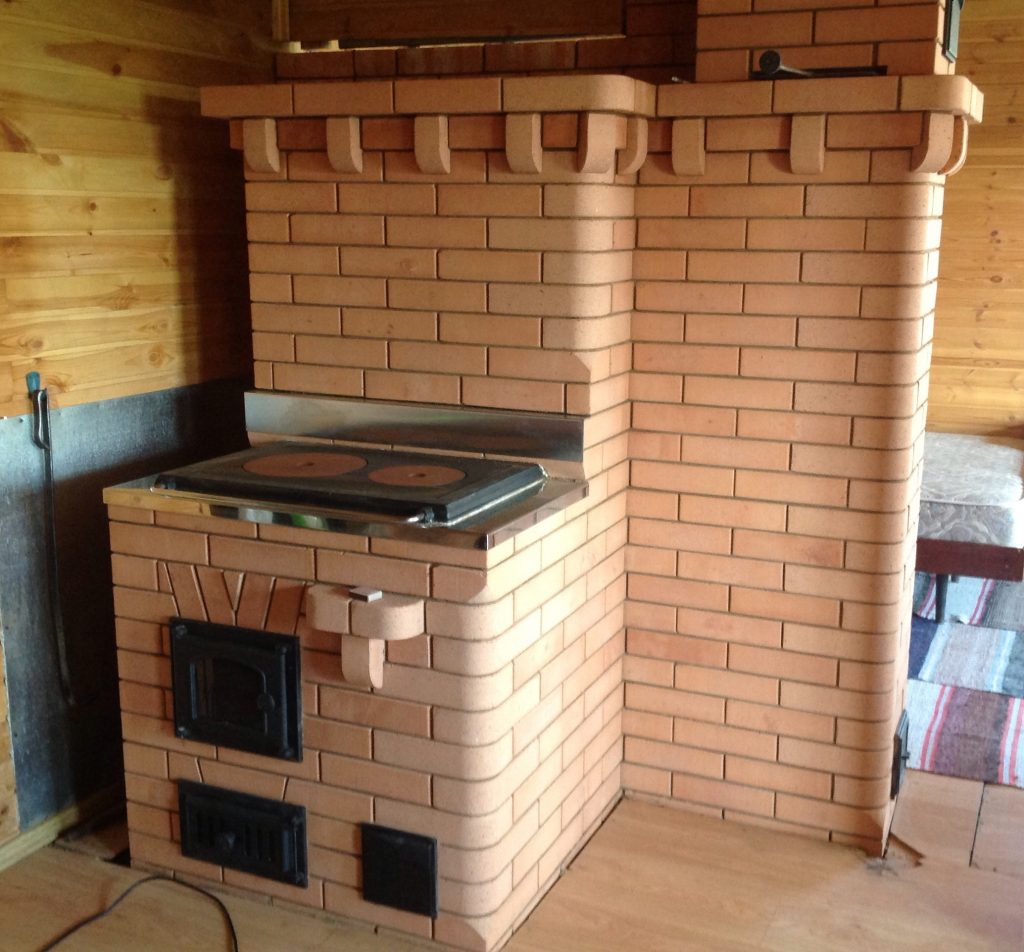

Чаще всего в домах используются отопительно-варочные печи ОВИК 5, именно такую печь рассмотрим на примере.

Чтобы сделать печь Кузнецова своими руками, потребуется следующее:

Материал

• Два вида кирпичей: красный полнотелый (М150) и жаропрочный шамотный (ШБ-8)
• Песок и цемент (3:1),но можно взять и готовую заводскую смесь
• Комплектующие для печи: чугунные двери, зольная камера, двери для очистных отверстий, задвижки, решетка и вьюшки
• Проволока диаметром 3 мм и длинной 10 м. Ей будут перевязываться кирпичи
• Стальные уголки (2 шт.)
• Для фундамента сетка арматурная

Инструменты

• Мастерок
• Молоток
• Кельма
• Расшивка
• Таз или ванна, чтобы замесить раствор
• Рулетка
• Отвес
• Уровень
• Дрель с насадкой миксер
• Болгарка

Фундамент

Прежде чем делать печь, необходимо подготовить фундамент. При его закладке стоит быть внимательным и делать все точно по инструкции, иначе под тяжестью печи фундамент осядет, а печь может потрескаться, что в дальнейшем приведет к развалу.

Фундамент должен быть на 15-20 см больше, чем параметры печи. Только в этом случае он будет соответствовать всем требованиям нормативов.

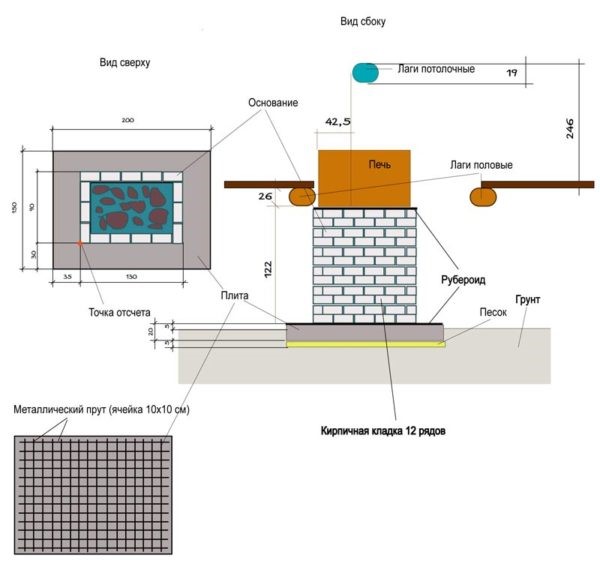

Это примерный чертеж фундамента, на котором показаны используемые материалы и имеется разметка.

Чтобы сделать фундамент под печь Кузнецова своими руками, потребуется выполнить следующее:

1. В первую очередь выкапываем приямок глубиной не менее 1 м, именно на такой глубине зимой промерзает почва. Края и стенки ямы необходимо делать как можно ровнее, что позволит затратить меньше цементного раствора.
2. Далее делаем так называемую «подушку» из песка. Засыпать желательно просеянный песок, чтобы он плотнее утрамбовался. Высота подушки должна быть около 20 см. Затем оставляем подушку на пару дней для усадки.
3. Далее необходимо сделать опалубку. Оптимальным вариантом для опалубки будут доски, хотя можно использовать и другой материал. Верхняя часть опалубки должна совпадать с уровнем пола в доме.
4. Далее переходим к монтажу арматуры. В качестве арматуры подойдет сетка с ячейками от 50 мм и толщиной прутка от 6 мм. Сетку нужно располагать так, чтобы она оказалась либо в середине фундамента, либо перед выходом бетона из почвы наружу. Последний вариант является самым оптимальным.
5. Заключительный этап фундамента - это заливка бетона. В дополнение к бетону можно добавить в состав минеральные тяжелые примеси или гравий, а лучшим дополнением станет гидрофобизатор, которые не позволит влаге впитываться в фундамент и продлит его срок эксплуатации. После того, как бетон залит, его поверхность необходимо выровнять при помощи шпателя и сразу же убрать все дефекты на поверхности.

После завершения вышеописанных работ фундамент нужно оставить на некоторое время для просыхания. В идеале - не менее, чем на 30 дней, в зависимости от погодных условий, но затвердевает он уже через неделю, поэтому можно приступать к дальнейшему строительству печи.

Переходим к строительству. Так как самой распространенной конструкцией считается колпаковая печь, то именно ее мы и будем делать. Перед кладкой необходимо обратить внимание на важные моменты:

• На фундамент перед первой кладкой необходимо уложить гидроизоляционный слой, которым может быть рубероид или фольгированная изотермическая пленка. Если укладывается фольга, то класть ее надо блестящей стороной вверх, чтобы она отражала тепловую энергию.
• Не стоит делать изменения в порядовке, так как это может отразиться на работе печи и сроке ее службы. Исключение можно сделать только в рядах сплошного перекрытия и изменить их вид.
• Чтобы лицевая сторона выглядела солидно, нужно брать кирпичи хорошего качества, ровные и без трещин.
• Если потребуется отрезать кирпич, то делать это необходимо болгаркой, края и плоскости должны иметь ровную форму.

1. Первые два уровня нужно выложить шамотным кирпичом с применением печного скрепляющего раствора. Огнеупорный слой не позволит тепловой энергии выйти в фундамент. Со второго ряда нужно начинать подготовку зольника и поддувала. Кирпичи необходимо класть в шахматном порядке и только на глиняный раствор. Также необходимо соблюдать толщину шва, которая должна быть не менее 5 мм.
2. В третьем ряду начинаем подготовку траектории дымовых каналов.
3. Чтобы печь было удобно обслуживать, в дымоходах нужно сделать четыре очистных двери стандартного размера.
4. Решетку для колосника нужно класть на пятом уровне, также на этом уровне укладываются перегородки между поддувалом, колпаком и топкой.
5. С 5 по 14-й ряды выкладывается топочная камера из шамотного кирпича. Важно не забыть про очень важный фактор: между шамотными и красными кирпичами кладки должен оставаться компенсационный зазор. Нужен он для того, чтобы печь не повреждалась от возникающих термических расширений материала.
6. Устанавливать двери топки и поддувала нужно при помощи асбестового уплотнителя.
7. В 17 и 18 ряду перекрытие колпака имеют сплошную плоскость, без отверстий для дымохода.

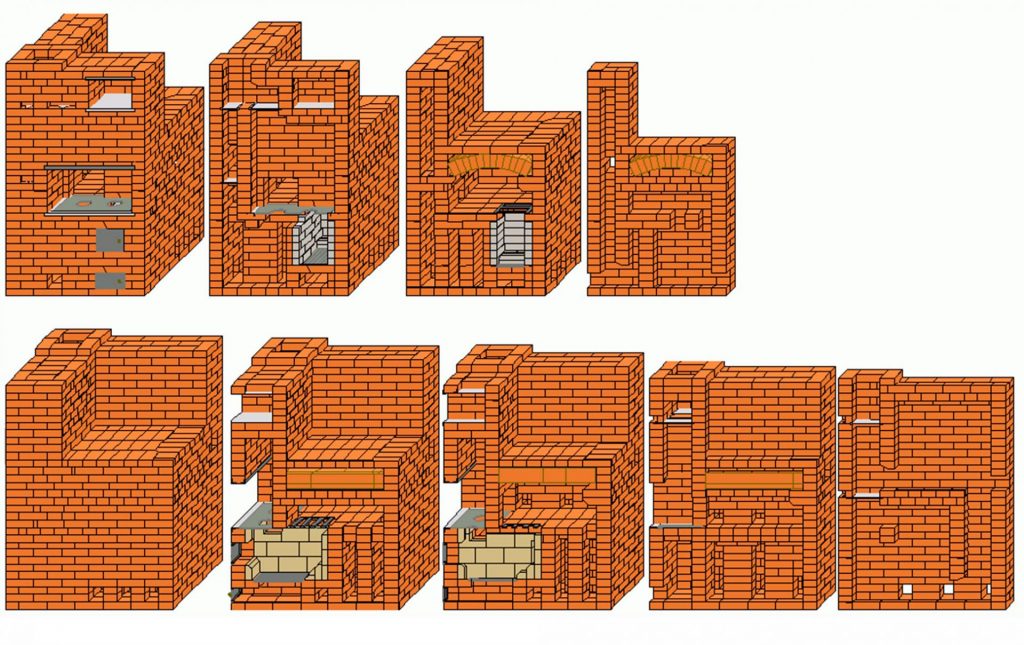

8. Как видно на порядовке, в 21 ряду остается два прохода, которые расположены вдоль внутренних стенок.
9. В 28, 29 и 30 рядах можно сделать небольшие отклонение от порядовки, если есть желание изменить форму печи. В случае с низким потолком следует сделать противопожарные разделки.
10. По мере выкладывания следует совершать футеровку внутренней поверхности кирпичной кладки. Заглаживать стыки необходимо раствором, добавив в него жаропрочный материал.
11. Перекрытие необходимо осуществлять 2-мя чугунными опорными уголками, длина плеча которого должна быть не менее 45 мм, однако точный размер следует выбирать, принимая во внимания нагрузку.

При строительстве кузнецовских печей стройматериала потребуется значительно меньше, нежели для канальных печей, так как купольные конструкции содержат больше пустого места внутри. По этой причине печку можно рассматривать в качестве экономичного варианта, а форма конструкции может быть совершенно разной, в том числе и угловой.

Перед тем, как делать печь Кузнецова своими руками, следует тщательно изучить порядовки и не отступать от них ни на сантиметр, в ином случае правильность конструкции может быть нарушена. Также не стоит забывать, что следует выбирать качественный и надежный материал, который будет отвечать всем стандартам безопасности.

Кузнецовская банная печь своими руками

1-й ряд необходимо класть так, чтобы его поверхность была ровной, что легко проверить с помощью уровня, а форма должна быть в виде прямоугольника.

Как уже говорилось, во 2-м ряду будут начинаться первый колпак и поддувало. Для этого необходимо взять кирпич, разделить его напополам и каждую часть положить так, чтобы они были выдвинуты слегка наружу, как это показано на рисунке. Использовать при этом раствор не нужно. После окончания кладки эти половинки вытаскиваются.

На 2-й ряд понадобится 14 кирпичей, а после того, как кирпичи будут уложены, необходимо установить дверцу поддувала, которую нужно подпереть несколькими кирпичами. Рамку обматываем шнуром, как говорилось в рекомендациях. Фиксировать ее необходимо проволокой, которую нужно заложить в швы. Также проволока используется для армирования стенок печи, укладывать которую необходимо в каждом четном ряду.

Выкладываем третий ряд, в котором входящие в его состав кирпичи должны хорошо зафиксировать дверку поддувала.

Дверку поддувала в 4 ряду следует перекрыть стесанными керамическими кирпичами, которые должны смотреть наружу, и стесанными шамотными кирпичами, которые должны смотреть внутрь. Между ними должен быть тепловой зазор величиной 5 мм. Чтобы сделать зазор, потребуется прокладка из упаковочного гофрокартона. Такой зазор необходимо делать во всех местах, в которых пересекаются два вида кирпича.

В пятом ряду шамотный кирпич, образующий боковые стенки топки, необходимо слегка сдвинуть так, чтобы кирпичи нижнего ряда образовали полочку, ширина которой должна быть не менее 15 мм. Это нужно для колосниковой решетки. В этом же ряду начинаем формировать вертикальный канал, который соединяет оба колпака. После того, как полностью выложится ряд, устанавливаем решетку, а зазоры между ней и кирпичом заполняем песком.

Во время укладки шестого ряда устанавливается и топочная дверка. Между рамой дверцы и кирпичом укладывается асбестовый шнур, а закрепляется она Внизу с помощью проволоки, а вверху при помощи железной полоски.

При укладке седьмого ряда сборку от кирпича, образующего заднюю стенку топки, оставляют разрыв 30 мм - это начало сухого шва.

Следуя схеме, выкладываем восьмой ряд.

В девятом ряду формируется канал, который связывает топку с нижним колпаком. На схеме сиреневым цветом выделены те кирпичи в боковых стенках топки, верхние грани которых должны быть на 10 мм ниже плоскости ряда.

При кладке десятого ряда не забудьте, что на асбестовую подкладку, которая накрывает шамотный кирпич, керамический кирпич кладется без раствора. В окружающих топку керамических кирпичах нужно сделать вырез для варочной панели. Размер выреза должен быть таким, чтобы вокруг плиты остался зазор в 5 мм. В месте контакта шамотного кирпича и панели нужно оставлять зазор в 10 мм. Такие кирпичи, подрезанные вкось, располагаются справа и спереди, а на чертеже указаны желтым цветом.

В одиннадцатом ряду начинаются стенки варочной камеры, и в нем же устанавливается дверца для камеры. Не забываем обматывать рамку асбестовым шнуром и фиксировать плотно проволокой.

С 12 по 14 ряд делаем кладку согласно порядовке.

После того, как выкладка кирпичей в 15 ряду закончена, варочная камера перекрывается листом стали, толщина которого должна быть 3 мм, а размер 60Х55 см, с вырезом под вытяжной канал. Для упрочнения листа используем 4 отрезка от уголка и стальную полоску.

17-й ряд делается по порядовке, а в восемнадцатом начинаем формировать верхний колпак.

С 19 по 27 ряд кладем печь в соответствии с порядовкой. В 28-м ряду приступаем к установке основной задвижки дымохода. Здесь тоже потребуется оставлять зазор в 6 мм вокруг задвижки, а глубина под нее должна составлять 11 мм.

После того, как кладка полностью завершена, печь необходимо оставить для просушки на некоторое время, а топить начинать с небольшого количества дров.

Немалую популярность завоевала и колпаковая печь для бани, так как она обогревает все основные банные помещения и обладает хорошей теплоотдачей при минимальной затрате топлива. Кузнецовские двухъярусные банные печи просты и эффективны. Проблема нагрева воды в душевой легко решается за счет встроенного в печь регистра.

Если вы решили делать печь Кузнецова своими руками, то стоит изучить несколько вариантов порядовок, которые помогут сделать ее правильно и в соответствии с мерами безопасности.

Несмотря на современное изобилие разнообразных отопительных приборов и систем, кирпичные печи не спешат «сдавать позиции». Многие хозяева строящихся загородных домов, планируя систему отопления, предусматривают место и для этого традиционного отопительного сооружения, которое при любом раскладе сможет и обогреть, и помочь с приготовлением пищи.

Мало того, в этой сфере идет постоянное развитие, поиск интересных решений, разработка новых моделей, отличающихся повышенными эксплуатационными характеристиками. Ярким примером тому служат так называемые колпаковые печи. А самыми популярными из колпаковых печей являются конструкции российского инженера И.В. Кузнецова. Он с далекого 1962 года занимается усовершенствованием уже существующих конструкций и разработкой новых их вариантов. В итоге появилось порядка 150 моделей, которые имеют разные габариты и рассчитаны на обогрев различных площадей.

Печи Кузнецова пользуются широкой популярностью. Поэтому , для удовлетворения запросов заинтересованных читателей, темой настоящей публикации станет колпаковая печь своими руками - видео инструкция + порядовка. Будет представлен один из многофункциональных вариантов таких печей, который имеет вполне доступную для самостоятельного возведения конструкцию.

Колпаковые печи Кузнецова

Общие принципы колпаковых печей

Печи, разработанные И.В. Кузнецовым, отличаются высокой эффективностью своей работы. А кроме того , им присущ весьма эстетичный внешний вид, который способен дополнить и гармонично вписаться в дизайн интерьера, выполненного в любом стиле.

В просторечье конструкции этого инженера часто называют «колпаковки » или «кузнецовки ». Их заслуженная популярность объясняется тем, что они выгодно отличаются от других печей своей экономичностью и повышенной теплоотдачей. Практически все печи Кузнецова имеют КПД, приближающийся к 80÷85 % , в то время, как этот показатель традиционной русской печи не превышает 60%, несмотря на ее большую массу и внушительные линейные размеры.

Такая высокая производительность была достигнута благодаря удачно расположенным внутренним каналам печи , по которым осуществляется движение нагретых газовых потоков. Практически все ранее используемые схемы печей имеют канальную систему отвода нагретых газов, которая, в принципе, представляет собой длинный лабиринт. Горячий воздух, двигаясь по такому лабиринту, отдает тепло кирпичу и быстро остывает. Без хорошо организованной тяги в таких конструкциях замедляется или прекращается отток продуктов сгорания из топочной камеры, поэтому дым нередко начинает поступать в помещения (например, при сильном ветре на улице).

В конструкциях Кузнецова действуют принципы свободного движения газов, поэтому теплообмен в них осуществляется другим способом. Колпаки-своды, которые обустроены внутри печи, ступенчато осуществляют забор тепла из горячих потоков. Остывшие же газы не уходят сразу в трубу, а медленно опускаются вниз колпака и только оттуда устремляются в трубу дымохода, а их место в верхней части колпака занимают новые потоки горячего воздуха. Так происходит до тех пор, пока в топке печи присутствует жар.

Данный процесс можно проследить наглядно, проведя эксперимент с горячим дымом, запущенным в перевернутый стакан - он сначала поднимается вверх , касается дна емкости , нагревает его, а затем, распределяясь по стенкам, опускается в его нижнюю часть, таким образом, охватывая теплом все пространство стакана.

Конечно же, печи Кузнецова имеют более сложную конструкцию, но главное , что процессы движения газов происходят естественным образом. Благодаря этому и удается добиться высокой теплоотдачи и нешуточной экономии твердого топлива.

Отдельно нужно сказать о тяге, создаваемой в подобной печи. Она образуется не только благодаря дымоходу, но и по той причине, что высокая температура газов, которые поднимаются под свод колпака, способствует созданию разрежения воздуха. В связи с такими явлениями, тяга в колпаковых печах также образуется естественным образом, не требуя возведения высокой дымоходной трубы, без которых, например, никак не обойтись при постройке и .

Цены на печи

колпаковая печь

Необходимо отметить, что колпаковые печи разделяются на различные типы по своей функциональности, как и обычные канальные сооружения. Так, они подразделяются на следующие «классы»:

• Отопительные. Предназначены только для отопления помещений. Этот вариант, кстати, выбирается реже всего, так как обычно собственники частных домов предпочитают многофункциональные конструкции, потому что они более практичны.
• , имеющие одно— или двухкомфорочную варочную плиту. Такая конструкция будет работать как для отопления, так и для нагрева воды, приготовления или разогрева пищи. Одним словом, она выручит владельцев дома в любой ситуации.
• , предназначение которых понятно уже из названия.
• Многофункциональные конструкции, включающие в себя не только варочную плиту, но и духовой шкаф, сушильную камеру, водогрейный бак или контур, а также подогреваемую лежанку.

Причем , если выбрать печь с широким входом в топку и установить в него остекленную дверку, то печь может быть использована и в роли камина

Как можно видеть, ассортимент колпаковых печей достаточно велик. Существует возможность выбрать тот вариант, который идеально подойдет и по функциональности, и по своим габаритам, и по показателям тепловой мощности для конкретной площади дома.

Явные достоинства колпаковых печей

К преимуществам колпаковых конструкций печей можно отнести следующие моменты:

• При строительстве колпаковых сооружений требуется намного меньше кирпича и, как следствие, раствора для его кладки. Да и саму кладку выполнять значительно проще, так как не придется выводить длинные лабиринты каналов для перемещения газовых потоков.
• Благодаря меньшему количеству используемого материала, печь получается более легкой , а это, в свою очередь, значит, что фундамент под нее может быть не столь массивным, как под канальные печи.
• Горение в данной конструкции происходит более интенсивно, поэтому в продуктах сгорания практически не остается твердых частиц. Как положительное следствие - налета на стенках дымохода будет гораздо меньше, и поэтому чистить его можно будет реже.
• Как уже упоминалось выше, часть дымохода, возвышающаяся над крышей, может быть меньше, чем у канальных конструкций, где труба должна иметь высоту не менее пяти метров.
• Неприхотливость колпаковой конструкции в обслуживании. Наличие узких каналов в канальных печах требует их частой прочистки, так как они быстро зарастают сажей. Их сужение значительно снижает тягу, что может привести к обратному ходу продуктов горения, которые начинают поступать в помещения.
• В колпаке этой конструкции образуется достаточное пространство для установки водяных теплообменников. Нагретая вода может быть использована для хозяйственных нужд или же пущена в отопительный контур, который принесет тепло в другие комнаты дома.
• Отмечается быстрый нагрев конструкции, а значит и отапливаемых помещений.
• Для таких печей свойственны равномерный прогрев всех стенок и их высокая теплоотдача.

Конструкция и принцип функционирования колпаковой печи

Печи Кузнецова могут быть одно— или двухколпаковыми. Второй вариант более распространён, так как эффективность его - существенно выше. Самая простая схема такой печи представлена на рисунке-схеме.

• Топка расположена в передней части печи. На схеме показан выход из нее нагретого воздуха - ровной красной стрелкой, направленной вверх.
• Далее, нагретый воздух из топки поступает в нижний колпак, отделенный от топливника несплошной перегородкой. Поступая в нижний колпак, горячий воздух поднимается к его потолку. Затем, остывая, постепенно опускается к его дну, где внизу, в задней стенке колпака расположено отверстие, ведущее в канал, соединяющий нижний колпак с верхним.
• Проходя по соединительному каналу, еще теплый воздух вновь поднимается к потолку, но уже верхнего колпака. Там горячие газы остывают и начинают опускаться к перекрытию, разделяющему нижний и верхний колпаки. Опускаясь вниз и проходя вдоль пола, горячий воздух попадает в отверстие, направляющее уже весьма сильно остывшие газы в дымоход.
• В верхней передней части топливной камеры устанавливается задвижка, называемая «зима-лето ». Она предназначена для направления горячего воздуха из топки напрямую в дымоходную трубу - это необходимо в летний период, когда должна работать только варочная плита. Если эта, а также расположенная выше (перекрывающая дымоход) задвижки находятся в открытом состоянии, продукты сгорания, найдя легкий путь выхода, не пойдут в трубу через колпаки, а отправится в нее напрямую. В зимний же период, нижняя задвижка закрывается, а верхняя открывается наполовину, и горячий воздух, проходя всю конструкцию печи, нагревает ее стенки и, уже остывший, отдавший тепло, уходит в трубу.

Если в колпаковую конструкцию планируется смонтировать , то его лучше всего установить в верхней части нижнего колпака. Такое место размещения никак не повлияет на режим горения топлива, а также на тепловое равновесие печи.

Расчет колпаковой печи

Чтобы печь оправдала возлагаемые на нее надежды, ее параметры должны соответствовать реальным показателям помещения (или нескольких помещений), подлежащего обогреву. Для правильного подбора конструкции печи, первое, что необходимо сделать, это определить объем помещения, которое планируется отапливать, а также просчитать возможные теплопотери. В расчет принимаются и размеры стенок печи, участвующие в прямом теплообмене, также с учетом целого ряда важных нюансов.

Эти расчеты – достаточно громоздки, и требуют для проведения определённого опыта и некоторых познаний. Поэтому часто исходят из распространённых «констант»: для хорошо утепленного дома при обычной топке можно исходить из показателя 0,5 кВт на квадратный метр площади комнаты. Но на случай сильных морозов лучше заложить еще и эксплуатационный запас – ориентироваться на величину 0,76 кВт /м².

Если нет опыта в подобных расчетах , то рекомендовано воспользоваться готовыми проектами, в которых разработчиками уже указана мощность прибора и площадь, на которую данная печь рассчитана. Тем более что сегодня предлагается большое количество моделей, имеющих различные линейные размеры и предназначенные для отопления любых разумных площадей.

А для пытливых читателей, которые все же желают провести самостоятельный расчет необходимой печи, на нашем портале будет опубликована специальная статья с подробным изложением алгоритма проведения вычислений и необходимыми справочными и табличными данными.

Возведение колпаковой печи

Подготовительные работы перед кладкой печи

В перечень подготовительных работ можно включить все те действия, которые будут перечислены и описаны в этом разделе.

Выбор модели и места для установки печи в доме

Перед тем как выбрать конструкцию и размер печи, нужно определить место ее установки в доме и примерную площадь, которая может быть выделена под нее .

При этом нужно учитывать расположение дымоходной трубы, так как она должна проходить через чердачное перекрытие между его балками, на расстоянии от них, как минимум 150 мм. Принимается во внимание, безусловно, и расположение стропильных ног крыши – там требования такие же.

Цены на кирпич

Фундамент под установку печи

Далее, для возведения печи потребуется подготовить надежный фундамент. Если печь строится вместе с домом, то необходимо помнить, что фундамент здания должен быть отделен от основы печного сооружения. Иначе, вследствие возможной усадки, перекос одного фундамента может потянуть за собой и конструкцию другого.

В том случае, когда печь решено возвести в уже построенном доме с деревянным полом, часть дощатого покрытия придется демонтировать. Фундамент должен быть шире и длиннее основания печи на 50÷80 мм в каждую из сторон. Если же дом построен на плитном бетонном фундаменте, а конструкция печи - относительно небольшая, то ее можно установить на общую основу дома. Но это обычно оговаривается разработчиками отопительного сооружения.

Для обустройства фундамента необходимо будет вырыть котлован, глубина которого будет зависеть от расстояния от пола до грунта. В общей сложности высота фундамента (с учетом всех слоем конструкции) должна составлять 500÷700 мм. Если пол поднять высоко над грунтом, то на высоту этого расстояния необходимо построить опалубку, так как фундамент должен выходить на высоту чистого пола.

На стенки опалубки необходимо будет закрепить гидроизоляционный материал, так как ее полностью придется заполнить бетонным раствором. Представленная выше схема слоев подходит для фундамента полностью, кроме верхнего бетонного слоя, находящегося в грунте, который и будет служить для него естественной опалубкой.

Если фундамент практически полностью будет утоплен в грунт, то после установки гидроизоляции по его стенкам, на дно котлована засыпается песчаная подушка в 150 мм, который нужно хорошо уплотнить. Сверху песка укладывается битый кирпич, крупный щебень и камни - их нужно тоже по мере возможности утрамбовать. Этот слой должен составлять 150÷200 мм.

Цены на щебень

Сверху камня засыпается щебень средней фракции. После этого вокруг котлована поднимается опалубка для заливки в нее бетонного слоя, который рекомендовано армировать, уложив в раствор металлическую сетку с ячейками 50×50 мм. Динамических нагрузок не предполагается, так что можно вполне применить бетон с марочной прочностью М 200 (примерные пропорции составляющих: цемент ПЦ 400 – 1 часть, песок строительный – 1,9 части, гравий или мелкий щебень – 3,6 части).

Для определения точного количества ингредиентов, необходимых для приготовления требуемого количества бетона под заливку печного фундамента, можете воспользоваться предлагаемым ниже калькулятором.

Идеи по созданию сверхэкономичных печей И. В. Кузнецова заимствуют во всём мире, включая США и Европу. Сделать одну из печей по модели Кузнецова при ответственном подходе можно и своими руками.

Применение печи Кузнецова

За многие годы изобретательской деятельности И. В. Кузнецов разработал около 150 моделей печей, рассчитанных на применение во всех без исключения сферах человеческой жизнедеятельности, где требуется генерация тепла. По виду специализации «кузнецовки» бывают:

• отопительными;
• варочными;
• отопительно-варочными;
• банными
• уличными, предназначенными для копчения продуктов, барбекю и приготовления блюд на гриле;
• каминами с открытой топкой, позволяющей любоваться пламенем.

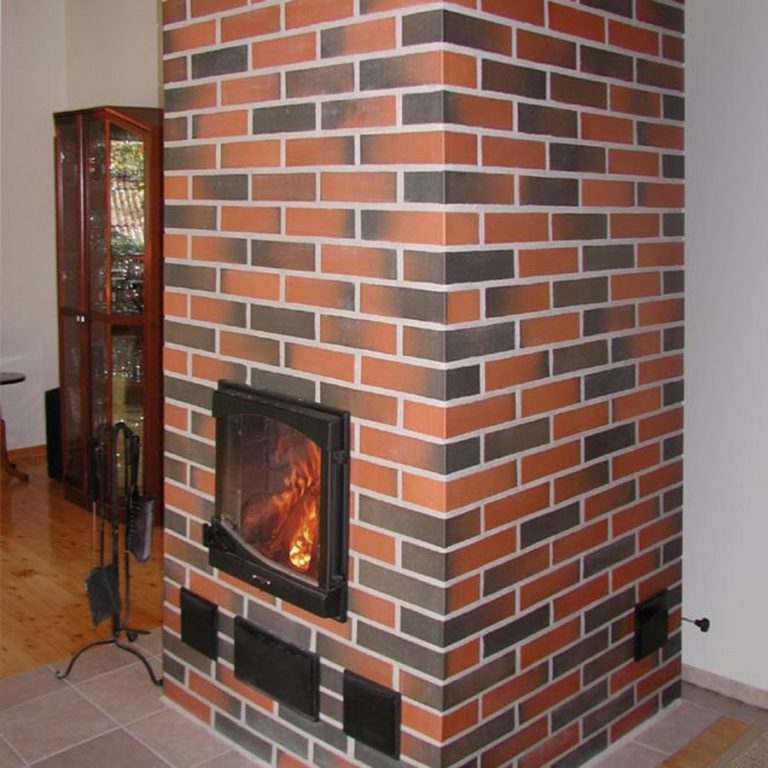

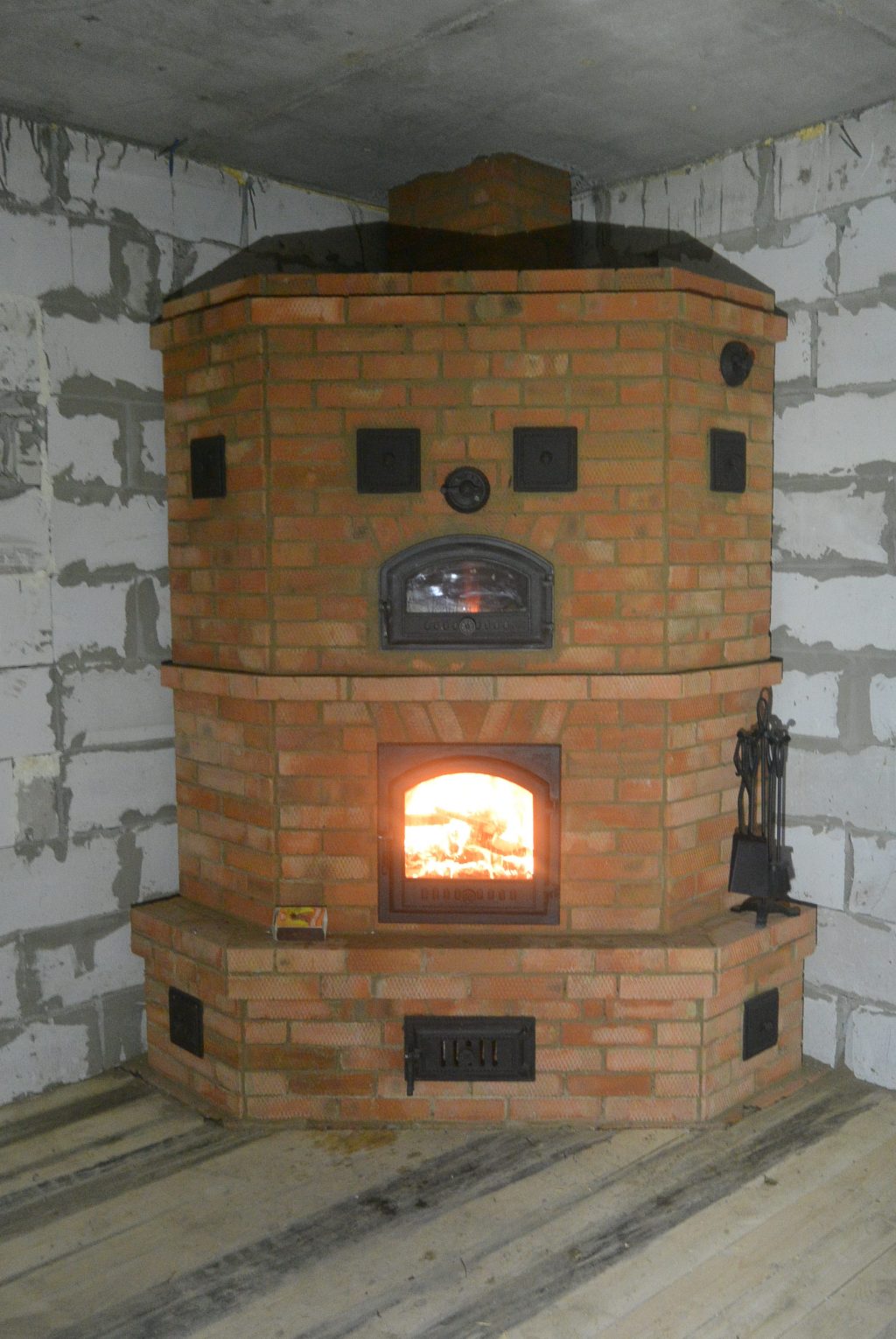

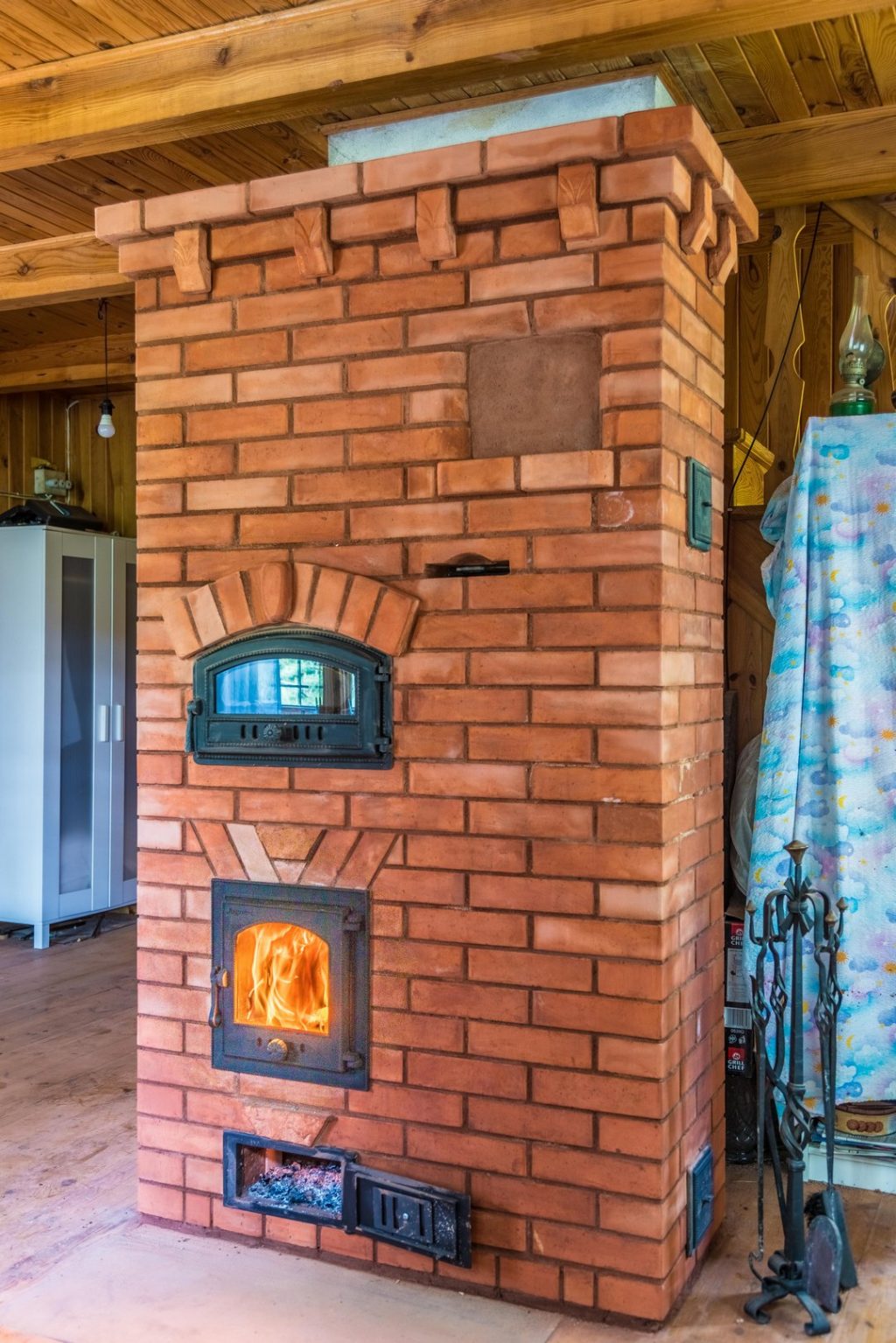

Примеры исполнения печи Кузнецова

Достоинства и недостатки

Широкая популярность печей Кузнецова и глубокое уважение, которое питают к ним разбирающиеся в печном деле люди, обусловлены рядом преимуществ:

1. КПД «кузнецовок» превышает 80%, а у некоторых моделей может достигать 95%.
2. Печи работают в высокотемпературном режиме, но при этом обходятся без материалов и технологий, доступных только в заводских условиях.
3. Высокотемпературный режим позволяет топить печь даже самым бросовым и низкокачественным топливом.
4. Опять же из-за высокой температуры сгорания топливо окисляется почти в полном объёме, поэтому сажа образуется в минимальных количествах. Печь может не требовать чистки по нескольку лет.
5. Конструкция печи обеспечивает очень равномерную теплоотдачу между топками, при этом материала на неё уходит меньше, чем при строительстве по традиционной технологии.
6. В печах, оснащённых теплообменником, тепло для нагрева воды отбирается у дымовых газов, а не из топки, так что «кузнецовка» легко может выполнять функцию котла без ухудшения характеристик.
7. Принцип действия печи обеспечивает хорошую тягу, поэтому нет необходимости строить высокий дымоход.
8. «Кузнецовка» весьма пластична как в смысле конструкции, так и в смысле оформления. То есть её легко можно подогнать под любое помещение без ущерба производительности и экономичности.
9. Печь устроена таким образом, что после топки её дымоход не нужно перекрывать вьюшкой. Отравление угарным газом полностью исключается.
10. Конструкция предполагает равномерное распределение тепла в теле печи, поэтому в кладке не развиваются трещины от местных деформаций.

Что можно сказать о недостатках? В техническом отношении их нет, но кое-что учитывать все же нужно. Печь Кузнецова не может иметь массивных стенок - это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам. Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Сложить своими руками можно и русскую печь, если следовать подробным инструкциям. Их вы найдёте в нашей следующей статье: .

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

Так выглядит колпаковая печь - прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

Схема двухколпаковой модели

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно - не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

1. За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими - температура от 200 до 400 градусов - и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть - топка + нижний колпак - изолированы кирпичным простенком.

Из-за высокой температуры сгорания шамотную топку в печах Кузнецова следует делать изолированной от основного массива или, как ещё говорят, плавающей. Никакие её элементы не должны внедряться в кладку из керамического кирпича, иначе последнюю даже при наличии температурных швов во время топки разорвёт - скажется разница в коэффициентах температурного расширения этих материалов.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.

Расчёт печи Кузнецова

«Кузнецовка» - очень сложный отопительный прибор и попытки рассчитать его и спроектировать самостоятельно ни к чему хорошему не приведут. Следует просто выбрать из всех имеющихся вариантов наиболее подходящий для себя - автор из своих наработок тайны не делает. Если в характеристиках понравившейся модели не указана мощность теплоотдачи, её можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв. м её поверхности отдаёт примерно 500 Вт тепла.

Печь ОВИК-9, порядок изготовления которой мы будем рассматривать, при размерах 1015х630х2100 мм обладает мощностью теплоотдачи в размере 3,6 кВт.

Модель ОВИК-9: общий вид

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома - тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания - оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё - песчаную подушку.

Далее все делают по традиционной технологии - устанавливают опалубку, фиксируют арматурный каркас и заливают бетоном. Переходить к возведению печи следует только после полного созревания бетона и набора им достаточной прочности - на это обычно уходит около месяца.

Перед кладкой 1-го ряда поверх фундамента нужно настелить гидроизоляцию из двух слоёв рубероида или толя. На ней мелом наносят контуры будущей печи - так будет проще ориентироваться.

Материалы и инструменты

Для работы понадобятся:

• кельма;
• уровень;
• киянка и прочие строительные инструменты.

Для деления кирпичей потребуется молоток-кирочка и болгарка с алмазным кругом.

Такой набор инструментов понадобится для работы

Печь будет возводиться из кирпичей двух видов: обычного керамического полнотелого с маркой от М150 (250х120х65 мм) и шамотного марки ШБ-8 (250х123х65 мм) или Ш-5 (230х114х40 мм). Шамотным кирпичом будут выкладываться стенки топки.

Приобретая шамотный кирпич, следует быть очень внимательным. Недобросовестные продавцы могут выдать за него кислотоустойчивый кирпич, который похож внешне, но не выдерживает высокой температуры. Так что не будет лишним попросить предъявить сертификат.

Кирпич для кладки печи

Часто рекомендуют выбирать шамотный кирпич по цвету - чем темнее, тем лучше. Но такое правило имеет силу не всегда. Если использовалась глина, взятая в разных месторождениях, то характеристики светлого кирпича вполне могут оказаться более высокими, чем у тёмного. Правильнее оценивать качество шамотного кирпича по следующим критериям:

• структура должна быть однородной и мелкозернистой - без видимых невооружённым глазом пор и включений;
• при простукивании металлическим предметом (лёгкий молоток или гаечный ключ) кирпич должен издавать чёткий отрывистый и звонкий звук;
• при падении должен раскалываться на крупные куски (низкокачественный рассыпается на мелкие фрагменты вплоть до песка).

На конструкцию с размерами 1015х630х2100 мм понадобится 430 керамических кирпичей (без учёта дымохода) и 22 шамотных.

Как приготовить раствор

Раствор применяется глиняный. Используемые для его приготовления глина и песок не должны иметь органических примесей, которые могут привести к растрескиванию швов. В глине присутствие этих примесей можно распознать по хорошо слышимому запаху (он может быть даже приятным) – в норме глина почти не пахнет.

Песок же следует использовать либо горный, либо изготовленный путём измельчения кирпичного боя - в этих разновидностях содержание органических примесей является минимальным, или же они вовсе отсутствуют. Кирпичный песок обычно стоит дешевле горного, но в качестве ему не уступает. Только обратите внимание на следующее обстоятельство: для раствора керамической кладки нужен песок из керамического кирпича, а для шамотного - соответственно, из шамотного.

Обратите внимание на сортность глины. Раствор для шамотной кладки следует готовить на основе белого каолина или шамотного мергеля. Для кладки керамической подходит любая глина с огнеупорными свойствами, например, серая или синяя кембрийская, серый каолин.

Глина одного и того же сорта, но из разных месторождений, может сильно отличаться по вязкости, жирности и адгезионным свойствам. Поэтому рецепт раствора, а именно оптимальное соотношение в нём песка и глины, следует подбирать опытным путём. В случае применения кирпичного песка это делается так:

1. Порцию глины массой в 1 кг нужно залить доверху водой и оставить на сутки.
2. После этого раскисшую глину замешивают с добавлением воды, пока она не станет похожа на пластилин или густое тесто и не перестанет липнуть к рукам.

• в первую - 10% от объёма глины;
• во 2-ю - 25%;
• в 3-ю - 50%;
• в 4-ю - 75%;
• в 5-ю - 100%.

Каждую порцию нужно тщательно размешать до однородного состояния и просушить в течение 4-х часов. Не забудьте пометить, сколько песка где содержится.

После этого каждой порции раствора путём раскатывания нужно придать форму цилиндра длиной 30 см и диаметром 1–1,5 см. Все они оборачиваются вокруг круглой болванки диаметром около 5 см. Теперь испытательные образцы нужно высушить в течение двух недель в условиях комнатной температуры и отсутствия сквозняков.

После этого остаётся оценить каждый из вариантов:

1. Если на цилиндре вообще нет трещин либо они имеются в виде очень мелкой сетки, такой раствор можно использовать для любой части печи.
2. Если глубина трещин достигает 1–2 мм, раствор сможет выдержать температуру до 300 градусов. Такую смесь можно использовать для кладки дачного камина или барбекю.
3. При наличии глубоких трещин или разрывов раствор признаётся непригодным для использования - имеющаяся в нём доля песка является избыточной.

Обычно на кладку в 500 кирпичей расходуется около 0,2 куб. м смеси глины и песка.

Обратите внимание! Если не смущают дополнительные расходы, можно приобрести в специализированном магазине готовую смесь для приготовления печного раствора.

Определив таким образом оптимальное сочетание глины и песка, приступают к приготовлению раствора:

• необходимое количество глины (примерно 40 кг на 100 кирпичей) опять же замачивают в течение суток, замешивают до консистенции теста, но после этого ещё протирают через сито с ячейкой 3х3 мм;
• затем согласно подобранной опытным путём рецептуре добавляют песок;
• постепенно подливая воду, раствор размешивают до сметанообразного состояния;
• оценивают, как раствор смачивает кельму, и при необходимости корректируют его состав путём добавления небольшого количества глины или песка.

Что ещё потребуется

1. Дверца топочная, например, марки ДТ-3, с размерами проёма 250х210 мм.
2. Дверца поддувальная, например, марки ДПК, с проёмом 250х140 мм.
3. Решётка колосниковая размером 250х252 мм.
4. Плита варочная из чугуна на две конфорки, размер - 586х336 мм.
5. Дверцы размером 510х340 мм в количестве 2 шт. – для варочной камеры.
6. Задвижки с проходным сечением 130х130 мм в количестве 2 шт. – для варочной камеры и для переключения между летним и зимним режимами работы.
7. Задвижка с просветом 250х130 мм - для дымохода.
8. Отрезки равнополочного уголка 36х4 длиной 600 мм (4 шт.).
9. Отрезок стальной полосы 40х4 мм длиной 600 мм.
10. Стальной лист толщиной 3 мм размером 600х550 мм.
11. Стальной лист толщиной 3 мм размером 500х700 мм для защиты пола перед топкой.

Сталь заменить любым другим несгораемым настилом, к примеру, плиткой из керамики.

Всегда мечтали, чтобы в вашем доме был волшебный камин? Вы можете его сложить своими руками. А следующее руководство поможет в этом: .

Кладка: порядовка и пошаговая инструкция

Последовательность работ выглядит так:

Выкладывают из 20-ти кирпичей 1-й ряд, который должен представлять собой идеальный прямоугольник со строго горизонтальной поверхностью.

Схема первого ряда

«Прямоугольность» проверяется замером диагоналей - они должны быть равны. При отсутствии опыта ряд сначала нужно выложить без раствора и только потом, когда всё будет подогнано и проверено, применить раствор. Толщина швов должна составлять 5 мм.

Совет. Чтобы печь выглядела более привлекательно, установите по углам кирпичи со скруглениями. Их необязательно подрезать самому - такие блоки продаются в готовом виде.

Во 2-м ряду берут своё начало первый (нижний) колпак и поддувальная камера. Две половинки кирпича укладываются без раствора и слегка выдвигаются наружу. Когда кладка будет завершена, эти кирпичи нужно будет извлечь, что даст возможность очистить основание колпака от брызг раствора и кирпичных осколков. После очистки половинки окончательно сажают на раствор.

Схема второго ряда

Когда 2-й ряд будет выложен (потребуется 14 кирпичей), на него устанавливают дверцу поддувала, подперев её несколькими кирпичами. Рамку дверцы необходимо обмотать асбестовым шнуром, который выступит одновременно в роли уплотнителя и температурного шва. Она фиксируется в кирпичной кладке посредством проволоки, которая закладывается в швы.

Выложив согласно схеме 3-й ряд (входящие в его состав кирпичи должны плотно зафиксировать дверку поддувала), приступают к укладке 4-го. Здесь уже помимо керамического кирпича применяется шамотный - начинаем выкладывать боковые и заднюю стенки топки.

Схема третьего ряда

Поддувальная дверца перекрывается стёсанными керамическими кирпичами, смотрящими наружу, и стёсанными шамотными - смотрящими внутрь. Они должны быть разделены тепловым зазором величиной в 5 мм. Устроить его можно следующим способом: между кирпичами закладывается прокладка из упаковочного гофрокартона - он как раз имеет нужную толщину; при растопке картон выгорит и зазор образуется сам собой. Температурные зазоры необходимо предусматривать повсюду, где шамотный кирпич соседствует с керамическим.

Схема четвертого ряда

В ряду №5 шамотные кирпичи, образующие боковые стенки топки, слегка сдвигаются, так, чтобы находящиеся под ними кирпичи 4-го ряда образовали полочку шириной 10–15 мм для колосниковой решётки. Кирпичи следует раздвинуть настолько, чтобы между ними и решёткой оставался зазор в 5 мм, необходимый для свободного расширения нагретого металла.

Схема пятого ряда

Кирпич, образующий переднюю стенку, следует подрезать вкось.

В этом же ряду начинается формирование вертикального канала, соединяющего оба колпака.

Когда ряд будет выложен, следует установить на своё место колосниковую решётку, заполнив зазор между ней и кирпичами песком.

Установка колосников

Параллельно с укладкой 6-го ряда нужно установить и зафиксировать топочную дверку. Непосредственный контакт её рамки с кирпичом не допускается - необходимо уложить в качестве прокладки асбестовый шнур. Снизу рамку дверки можно фиксировать проволокой, но сверху требуется более надёжный элемент - проволока быстро прогорит. Вместо неё применяют стальную полосу.

Шестой ряд: установка топочной дверцы

При укладке ряда №7 сбоку от кирпича, образующего заднюю стенку топки, оставляют разрыв шириной в 20–30 мм. Это начало сухого шва.

Схема седьмого ряда

Выложив согласно схеме ряд №8, приступают к укладке 9-го ряда. На этом этапе формируется канал, связывающий топку с нижним колпаком. Сиреневым цветом обозначены кирпичи в боковых стенках топки, верхние грани которых должны оказаться на 10 мм ниже плоскости ряда. На левую стенку нужно будет уложить асбестовую полосу толщиной 10 мм, так чтобы она оказалась вровень с плоскостью ряда.

Схема восьмого ряда

Обратите внимание на то, как перекрыта топочная дверца: кирпичи подрезаны вкось, чтобы получилась кладка «в замок».

Схема девятого ряда

Выкладывая 10-й ряд, следует помнить, что на асбестовую подкладку (она накрывает шамотные кирпичи в стенке топки) керамические кирпичи нужно класть без раствора.

Десятый ряд порядовки

В окружающих топку керамических кирпичах необходимо выполнить вырез под варочную плиту. Размеры его должны быть такими, чтобы вокруг плиты оставался температурный зазор в 5 мм, то есть кирпичи нужно будет подрезать примерно на 10 мм. А в зоне контакта варочной плиты с шамотным кирпичом необходимо оставлять зазор в 10 мм. Такие кирпичи, подрезанные вкось, расположены спереди и справа (обозначены оранжевым цветом).

Если плита снабжена снизу рёбрами жёсткости, для них в кирпиче необходимо дополнительно вырезать пазы - чтобы опирание плиты на кирпич осуществлялось по всему краю. Устанавливают её сразу после укладки ряда - на пропитанный глиняным раствором асбестовый шнур. Зазоры между плитой и кирпичами заполняются песком.

Рядом №11 начинаются стенки варочной камеры. Здесь же устанавливается дверца для неё, рамку которой нужно обмотать асбестовым шнуром. Для фиксации снова можно применить проволоку.

Схема одиннадцатого ряда

Ряды 12, 13 и 14 в комментариях не нуждаются - просто выкладываем согласно .

После выкладки кирпичей 15-го ряда варочная камера перекрывается стальным листом толщиной в 3 мм и размером 600х550 мм с вырезом под вытяжной канал. Сверху лист упрочняется 4 отрезками уголка и стальной полосой. Стальное перекрытие исключает попадание в пищу различного мелкого мусора, который мог бы сыпаться в неё из кирпичной кладки.

Установка варочной поверхности

В кирпичах 16-го ряда, обрамляющих вытяжной и передний вертикальный каналы, делаются вырезы под задвижки с учётом 5-миллиметрового температурного зазора.

Схема 16-го ряда

Когда ряд будет выложен, задвижки устанавливаются на место.

Установка задвижек

После 17-го ряда начинается формирование верхнего колпака (18-й ряд). Здесь тоже необходимо оставить без раствора слегка выдвинутые половинки, удалив которые, можно будет очистить основание колпака от упавшего в процессе кладки раствора и разного мусора. После очистки извлечённые кирпичи обмазываются раствором и окончательно устанавливаются на своё место.

Восемнадцатый ряд порядовки - начало формирования колпака

Ряды с 19-го по 27-й выкладываются согласно порядовке.

В 28-м ряду устанавливается основная задвижка дымохода. Под неё в кирпичах следует сделать вырезы глубиной 10 мм (обозначены сиреневым цветом) и такой ширины, чтобы вокруг корпуса задвижки оставался температурный зазор в 5 мм.

Схема 28-го ряда

Задвижку нужно установить сразу после выкладки ряда, причём укладывается она на раствор.

Установка дымоходной задвижки

Рядами № 29 и 30 печь перекрывается, а рядом №31 начинается насадная труба с дымоотводящим каналом в кирпич (270х140 мм).

Формирование насадной трубы

Готовую печь необходимо хорошенько просушить. Для этого её выдерживают некоторое время с полностью открытыми дверцами и задвижками. Дело пойдёт быстрее, если в топке подвесить электролампочку мощностью в 200–400 Вт. Она обеспечит не только тепло, но и устойчивый конвективный поток, который за короткое время удалит всю влагу.

Первую топку следует производить с небольшой порцией топлива - огонь сначала должен закалить стенки топки.

Не следует браться за отделку печи до того, как она полностью отработает первый сезон - декоративное покрытие может быть повреждено во время усадочных процессов.

Эксплуатация в различных режимах

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют - задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.

Видео: строительство двухколпаковой печи своими руками- часть 1

Видео: часть 2

Печь Кузнецова обладает высочайшими техническими характеристиками, но при этом она вполне доступна для мастера в классе новичка. А вот опытным печникам следует быть осторожными - зачастую они переоценивают свои знания и делают кое-что по-своему, пренебрегая рекомендациями изобретателя. Такие отклонения не допускаются - как было сказано, печь Кузнецова с высокой точностью рассчитывается и столь же точно должна быть построена. Следуйте изложенным в статье инструкциям, и вы будете застрахованы от ошибок.

На сегодняшний день многие задаются вопросом, как и чем лучше отопить свой дом, если нет газа. Дрова и уголь – одни из самых доступных видов топлива. Поэтому правильным решением здесь будет построить отопительную печь, а еще лучше добавить к ней функцию варочной для приготовления пищи. Вариантов конструкций очень много как по форме, так и по принципам действия.

В данной статье ознакомлю вас с особенностями печи Кузнецова, её преимуществами и пошаговой схемой возведения такого агрегата самостоятельно.

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века.

Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.

Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.

Колпаковые печи — одни из самых распространённых и по характеристикам ничуть не уступают канальным печам.

Данная печка - новейшая разработка в консервативной сфере: монтаже и проектировании печей. Эту печку отличает принципиально новый метод использования горячего газа.

В конструкции стандартного типа движение холодного и горячего газа происходит за счёт тяги воздуха, поступление которого происходит через зольник.

Колпаковая печь по своему принципу очень похожа на работу ракетных печей, где горячие газы движутся не под воздействием тяги дымовой трубы, а благодаря силе тяжести самих газов.

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

  Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок - это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Принцип действия печи

В основе лежит принцип свободного движения газов. Для циркуляции воздуха в обычной печи необходимо воздействие внешней энергии, то есть, создания принудительной тяги в трубе.

Когда газы находятся в замкнутом пространстве, при наличии постоянного источника тепла, они под собственной тяжестью разделяются – холодные оседают вниз, горячие поднимаются наверх. При этом в области высоких температур давление растет, а там, где холодно – падает и вырабатывается энергия.

Выходит, турбулентное движение возникает автоматически благодаря законам физики. Это значит, что если грамотно направить конвекционные потоки, то тепловая энергия будет переноситься самими массами газа.

При электрической подаче тепла тяговой трубы не требуется. Если печь отапливается дровами, то неизменно продукт горения должен выходить наружу.

Благодаря хитрой конструкции, он скапливается на последней стадии своего пути, оказываясь как будто под колпаком. Там он снова перегорает, до конца отдавая своё тепло, и затем уже в виде бесполезного газа выводится на улицу, не охлаждая систему. Такие печи ещё называют колпаковыми.

Основополагающая особенность газового наполнения полостей состоит в том, что, сколько бы ни было отсеков у печи, они все заполняются газом равномерно и во всех происходят одинаковые физические процессы. Создать нечто подобное при помощи тяги, принципа противотока (широко применяемого в Европе) или других конвективных способов невозможно.

Вот почему подобные печи – это инновация в системе печного отопления.

Они сами себя регулируют и, какую бы конфигурацию им ни придавали, они всегда работают по естественному принципу.

Принцип устройства печи довольно прост: нижний ярус и топливник (его еще называют очагом) объединены в единое пространство – колпак, внутри которого и происходит свободное движение горячих газов.

Самые горячие, более легкие, газы перемещаются к верхней части колпака, а «тяжелые» холодные – находятся в нижней. А между ними циркулируют газы, имеющие промежуточную температуру.

Нагретый воздух долго удерживается в печи, передавая жар стенам колпака, а остывший по специальному проходу отводится в дымоход. В колпаке температура горения очень высока. Коэффициент полезного действия подобной печи в три раза выше, чем у традиционной русской.

Разновидности печей Кузнецова

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

• Отопительные.

  Их основная задача – обогрев помещений.

  Варочные.

  Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.

• Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.

  Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.

  Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.

  Место установки можно определить, изучив чертежи печей.

• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.
• Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.

Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.

В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.

Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.

Печь Кузнецова своими руками

Постройка кузнецовки требует не столько навыков, сколько наличия хороших схем и чертежей, а также предельной внимательности. Даже не печник, но мастеровитый домохозяин может осилить эту задачу.

Проще будет тем, кто уже имеет драгоценный опыт кирпичной кладки, тогда единственно вам нужно будет тихо-мирно класть ряды, соблюдая схему.

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе.

На схемах, которые можно с легкостью найти в интернете, увидите графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

• выбором и предварительной обработкой кирпича;
• покупкой металлических деталей (плит, заслонок, дверок, задвижек);
• определением наиболее подходящего места;
• подготовкой основания и фундамента;
• возможностью оборудования дымохода и др.

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150).

Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку).

Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом.

Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения.

Таким образом, максимальная мощность достигается при правильном расположении.

Поэтому центр помещения — это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже — расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон.

Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.

Для выполнения процесса строительства нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Этапы строительства:

1. Начинается все с устройства фундамента. Он должен быть несвязанным с основным фундаментом бани. Его размер на 10-15 см больше предполагаемых размеров печи. Высота фундамента для печи подбирается исходя из высоты фундамента бани: они должны заканчиваться на одном уровне.

   Поверх готового основания для печи в два слоя укладывается гидроизоляция (толь, рубероид). Пол вокруг будущей печи должен иметь противопожарное покрытие. Есть варианты: это металлические листы, керамическая или керамо-гарнитная плитка, натуральный или искусственный камень, кирпич и т.п.

   1. После изготовления фундамента нужно озаботиться приготовлением раствора для кладки печи. Для возведения кирпичной печи используют не цемент, а глину. Причем не любую, а только ту, которая залегает на глубине не менее 2-х метров. Глину просеивают и размывают, готовя раствор нужной вязкости.

   Чтобы определить нужное количество кирпича для строительства печи, считаем число кирпичей в первом ряду порядовки, умножаем на 0,8 (средний коэффициент заполнения рядов) и на количество рядов.

   Этого количества кирпича хватит на печь точно, даже с учетом битых и отбраковки. Для кирпичной трубы нужно добавить по 4-6 кирпичей на каждый ряд.

   2. После полного застывания бетонного фундамента можно приступать к кирпичной кладке. Печь Кузнецова правильно выстраивается только в том случае, если соблюдается порядовка, предложенная изобретателем.
   3. Перед началом кладки стоит продумать местоположение дымоотводной трубы внутри помещения и снаружи на крыше, что должно отвечать определенным требованиям. Напомним, что любая печь Кузнецова имеет готовые чертежи, в соответствии с которыми выполняются строительные работы.
   4. Для кладки первых двух рядов используется шамотный огнестойкий кирпич. Для соединения кирпичей готовится специальный кладочный раствор. Не рекомендуется использовать смесь, приготовленную для обустройства фундаментного основания.
   5. После завершения кладки 1-го ряда выполняется проверка углов, каждый из которых должен составлять 90 градусов. Со 2-го ряда начинается обустройство дымоотводных каналов.
   6. Чтобы улучшить тепловую отдачу устройства, рекомендуется установить 4 чистки для каналов – в задней части, в поддувало и по бокам. Размеры чисток выбираются в индивидуальном порядке. На этом этапе проверяется горизонтальность всех поверхностей при помощи уголка.
   7. Со 2-го ряда формируется зольник и поддувало. Эти рабочие камеры предусмотрены для чистки золы и создания необходимой тяги для горения. Кирпичная кладка выполняется в шахматном порядке со швом толщиной 6 мм. Для фиксации кирпичей используется раствор на основе огнеупорной глины.
   8. Далее устанавливаются перегородки для внутренних отделений, формируется стенка между поддувалом и рабочей частью печи.
   9. При укладке 5-го ряда выполняется установка колосника, толщина которого определяется по степени загрузке камеры топливом.

   При монтаже колосника соблюдаются технологические зазоры в 7 мм между решеткой для колосника и внешней стеной печки. Монтаж решетки выполняется под небольшим углом по отношению к дверке.

   Здесь же выполняется установка дверки для топки. При обустройстве камеры сгорания она дополнительно облицовывается шамотным кирпичом, который укладывается ребром. Это обеспечивает надежную защиту внешних стенок печи от воздействия высоких температур.

   10. До 16-го ряда кладка проводится аналогично предыдущим рядам.
   11. С 17-го ряда устанавливается колпак, после которого можно приступать к обустройству второй камеры, расположенной над первой. Она будет являться вторым колпаком. На этом этапе выполняется перекрытие колпака, а на 21-м ряду обустраиваются проходы, которые направлены вдоль внутренних стен по обе стороны.
   12. Работы проводятся в соответствии с предложенной порядовкой до 26-го ряда, после завершения которого верхняя часть колпака надежно закрывается кирпичной кладкой.

1. Спустя 24 часа после завершения кладки можно выполнить тестовый запуск печи с добавлением небольшого количества топливного материала. Это позволит проверить готовую конструкцию на герметичность и отсутствие зазоров между кирпичами.
2. При обнаружении даже незначительных недостатков они должны быть устранены незамедлительно.

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов.

Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.
«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

3. Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Особенности эксплуатации печи

Первое - это автоматический режим горения топлива.

В обычной печи при растопке поддувало рекомендуется открыть на максимальную ширину, чтобы создать большую тягу в печи. Затем, по мере усиления огня в топке, дверцу постепенно прикрывают, чтобы температура пламени несколько снизилась, а тепло в большей степени передавалось в помещение.

В колпаковых печах манипуляции дверцами и печными задвижками не имеют смысла. Интенсивность горения регулируется соотношением объёма колпаков и топочной камеры. Это происходит автоматически, нужно лишь разжечь огонь и заложить необходимое количество дров или другого топлива.

Второе, что приятно поражает - это отсутствие необходимости ежедневных чисток зольника.

Любой горючий материал сгорает в печи полностью, без твёрдого остатка. Сажа на стенках печи почти не образуется: в результате пиролиза происходит окисление углерода до состояния угарного (и частично углекислого) газа.

Дымоходная задвижка, прикрытая неплотно, не приведёт к выхолаживанию печи: горячие газы будут находиться в куполе до тех пор, пока не отдадут всю тепловую энергию кирпичам.

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют - задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.
