Барбекю из кирпича чертежи и фотографии. Порядовка для кирпичной барбекю – залог точной и крепкой кладки

02.11.2019

Что может быть прекраснее отдыха с родными или друзьями на свежем воздухе. Приятное времяпрепровождение чаще всего дополняют пикником с приготовлением мяса или рыбы. Для этого на выезде используют различные раскладные приспособления типа сборного мангала или гриля. Если же вы являетесь владельцем загородного участка, то один раз построенная печь-барбекю станет тем самым местом, вокруг которого можно будет собираться с близкими людьми для вкусного обеда и приятных бесед. Несмотря на кажущуюся сложность, барбекю из кирпича можно легко соорудить своими руками. Существенно облегчат работу фото действующих конструкций, чертежи и схемы порядовок, советы и рекомендации опытных печников.

Особенности и преимущества барбекю

Барбекю, построенное своими руками, станет не только функциональным дополнением, но и настоящим украшением загородного участка

Печь барбекю по своей функциональности намного превосходит другие конструкции, предназначенные для приготовления пищи на свежем воздухе. Барбекю из кирпича позволяет приготовить шашлык или стейк, запекать рыбу или овощи, коптить рыбные и мясные изделия, варить первые и вторые блюда, сушить фрукты или грибы и многое другое.

Являясь в какой-то мере симбиозом мангала, гриля, коптильни и решётки, барбекю имеет и особенности, делающие эту конструкцию уникальной и эффективной:

Сооружение имеет заднюю стенку, которая позволяет равномерно распределять температуру по всему внутреннему объёму и сохранять тепло.
Использование дымохода позволяет создавать тягу и отводить дым от зоны готовки.
Горение топлива происходит в топке, а не в металлическом поддоне, как, например, в мангале или гриле. Это делает конструкцию более безопасной и долговечной.
Тепло в печке барбекю расходуется более рационально, поскольку даже после приготовления блюд кирпичи сооружения поддерживают высокую температуру.

Огромным преимуществом конструкции является то, что барбекю позволяет не только приготовить еду, но и обогреть помещение. Это может стать настоящей находкой для беседок закрытого или полуоткрытого типа, позволяющих отдыхать с комфортом не только летом, но и в межсезонье.

Виды

Существует множество садовых печей-барбекю, среди которых можно выделить несколько типов конструкций, имеющих следующие особенности:

увеличенная топка открытого типа (она используется в качестве садового или беседочного камина) и встроенная решётка или вертел;
жаровая камера типа русской печи, для приготовления пирогов, выпечки и т. д.;
площадка для мангала или стационарное сооружение для приготовления шашлыков;
ниша для казана;
дымовая камера для получения домашних копчёностей;
варочная плита.

По-настоящему универсальными конструкциями являются комплексы барбекю, представляющие собой многофункциональные сооружения, в состав которых входят все вышеназванные дополнения.

Фотогалерея: варианты конструкций

Печь барбекю, оборудованная коптильной камерой Одной из самых популярных конструкций является барбекю с топкой, которая по форме и функциональности напоминает обычный камин Многофункциональная печь-барбекю с варочной плитой и коптильней. Настоящая летняя кухня, не так ли? Барбекю, совмещенная с русской печью Барбекю с мангалом и нишей для казана

Конструкция садовой печи-барбекю

Простейшая печь-барбекю представляет собой кирпичную постройку толщиной в полкирпича, уложенного в форме буквы П. Высота конструкции может быть от 1 метра и больше. Разумеется, чем габаритнее печь, тем прочнее должно быть бетонное основание, на которое её устанавливают.

Конструкция простой печи барбекю

Схема простой садовой печи с колосниковой решеткой

На уровне около 70 – 75 см от пола в боковых стенках сооружения сделаны выступы из кирпичей, уложенных поперёк кладки. При эксплуатации на эти выступы опирается поддон, в котором происходит горение древесного угля или дров. На расстоянии 10, 15, 20, 25 см от кирпичных выступов в боковые стены барбекю встроены направляющие. Благодаря возможности отрегулировать высоту решётки для продуктов на нужной высоте можно выбрать оптимальный температурный режим.

Боковые и задние стенки печки выполняют как ветрозащитную, так и теплоаккумулирующую функцию. Надо сказать, что в более сложных конструкциях рабочая камера барбекю имеет сводчатую форму и узкий дымовой канал, улучшающие экономичность печи и повышающие её КПД.

Зона горения выкладывается из шамотного огнеупорного кирпича, который укладывают на раствор из жаростойкого цемента и речного песка. В отдельных случаях используют глиняно-песчаный состав, регулируя массовые доли составляющих в зависимости от жирности глины. Стенки конструкции возводят из красного облицовочного кирпича, применяя обычный цементно-песчаный раствор.

Часто конструкцию барбекю дополняют удобными рабочими поверхностями, русской печью, мойкой, различными нишами и полками. Это делает печь более функциональной и удобной в эксплуатации.

Подготовительный этап

На подготовительном этапе выбирают место под будущее строительство, определяют конструкцию и размеры барбекю, а также запасаются необходимым инструментом и материалами.

Определяемся с местом для садовой печи и её конструкцией

При выборе конструкции, размеров и места для барбекю руководствуются несколькими правилами:

расстояние от сооружения до дома не должно быть большим, поскольку в процессе готовки придётся неоднократно ходить туда и обратно;
рядом с очагом не должно находиться деревьев и кустарников;
при строительстве учитывают розу ветров - дым от барбекю не должен идти в сторону дома;
дизайн и стилистика конструкции должны совпадать со стилем усадьбы и выгодно подчёркивать его сильные стороны;
на небольшом участке гармонично будет выглядеть печь небольшого размера с оптимально расположенными рабочими зонами;
барбекю большого размера требует строительства прочного фундамента.

Кроме этого, необходимо предусмотреть, каким образом будет осуществляться защита от дождя, продумать конструкцию дополнительных элементов типа решётки, коптильни, рабочей поверхности с мойкой и т. д.

Чертежи и размеры будущей печи

Поскольку каждый участок имеет свой неповторимый ландшафт и особенности планировки, то, скорее всего, вы сами будете определять габариты и внешний вид барбекю. Тем не менее, при разработке схемы следует учитывать, что высота, на которой располагают решётку, должна обеспечивать удобство и безопасность. Для людей среднего роста гриль и столешницу располагают на уровне девятого или десятого ряда кирпичей. В противном случае придётся постоянно наклоняться, или, что ещё хуже, находиться в опасной близости от огня. Поддон или решётку устанавливают на металлические стержни, заложенные между кирпичами или опирают на выступы в кладке. Лучше, если всё дополнительное оборудование будет съёмным. В дальнейшем это облегчит уход за ним, а кроме того, решётки, мангал и поддон можно будет убрать на зиму, чтобы металл не покрывался ржавчиной.

Чертёж барбекю с порядовками

Чертежи порядовок барбекю

В своей работе можно использовать чертежи печи барбекю размерами 1500х7500 мм. Взяв их за основу и дополнив нужными рабочими поверхностями, вы получите функциональное сооружение, которое будет отвечать всем вашим запросам. При необходимости размеры можно изменить, сохранив пропорции основных частей. Не забудьте предусмотреть в своей конструкции место для топлива. Кроме того, напоминаем, что гриль устанавливают на высоте около 70 см, а печь располагают на 10 см ниже.

Материалы и инструменты

В процессе строительства понадобится два типа кирпича - шамотный, которым выкладывают топку и облицовочный. Для кладки надо будет готовить и два типа раствора - глиняный для зоны горения и песчано-цементный для корпуса печи. В процессе работы можно воспользоваться и готовыми строительными смесями. Кроме кирпича, глины, песка и цемента понадобятся:

гравий или мелкий щебень - для фундамента;
пруток или арматурная сетка - для армирования бетона;
доски для опалубки;
листовой металлопрокат - по размеру барбекю;
дверцы топки и поддувала;
колосниковая решётка;
плита с конфорками;
дверца дымового канала;
стальные уголки или арматура для перекрытий;
фанера толщиной 20 мм - для изготовления арочного каркаса;
рубероид;
бетономешалка;
болгарка с кругами по камню и металлу;
молоток каменщика и резиновый;
кельма;
строительный отвес и пузырьковый уровень;
лопаты (совковая и штыковая);
трамбовки;
вёдра;
шнур и колышки.

После того как всё будет готово, приступают к разметке и сооружению фундамента.

Пошаговая инструкция по строительству барбекю

Строительство кирпичной печи барбекю своими руками лучше всего выполнять поэтапно, приступая к следующему пункту плана только после полного завершения предыдущей стадии. Это позволит сделать работу качественно и без ошибок.

Обустройство опалубки и монтаж армопояса

Во время строительства не допускается намокание сооружения, поэтому над конструкцией устанавливают навес или кладку накрывают полиэтиленовой плёнкой.

Сводчатые перекрытия ниш выкладывают, начиная с 9-го ряда кирпича.
9-й ряд завершают установкой перемычек под сводчатые перекрытия ниш
10 и 11 ряд формирует перекрытие и пьедестал.
После укладки 10 и 11 ряда устанавливают перемычки под столешницу
12 ряд выполняется всплошную. Это столешница. Чтобы выделить её на фоне кладки и сделать конструкцию более удобной, на этом уровне делают выпуск в четверть кирпича.
12-й ряд. Начиная со столешницы зону горения выкладывают огнеупорным кирпичом
С 13 по 15 ряд выкладывают топку.
Ряды 16 - 24 образуют топочное пространство
Чтобы обеспечить плавность сужения свода топки, каждый верхний ряд сдвигают относительно нижнего на ½ кирпича.
Сужение трубы барбекю
Дымовую трубу выгоняют на нужную высоту, завершая её так называемой шапкой - выступом кладки на ¼. При этом используют только песчано-цементный раствор. Чтобы предотвратить попадание осадков внутрь конструкции, в дальнейшем на дымоход устанавливают металлический оголовок.

Для декорирования поверхности печки в процессе строительства расшивают кладочные швы. Кроме того, при желании конструкцию можно оштукатурить и окрасить в тон другим сооружениям, расположенным на садовом участке.

Особенности эксплуатации

Для того чтобы печь барбекю исправно служила и радовала вас долгие годы, следует регулярно за ней ухаживать. Каждый раз после использования гриль тщательно очищают от пищевых остатков, иначе при последующей готовке гарь и грязь будут попадать на свежие продукты. Мытьё деталей барбекю можно начинать только после полного остывания печки. К слову, именно решётка барбекю больше всего подвержена разрушению, поэтому её обязательно держат в чистоте и сухости.

Поверхность топочной камеры отмывают от гари по мере загрязнения, а чистку дымовой трубы от сажи выполняют в начале каждого сезона.

При эксплуатации барбекю следует придерживаться нескольких простых правил:

в холодное время года или после дождя не следует сразу же разжигать барбекю на полную силу, поскольку резкий перепад температур приведёт к появлению трещин. Лучше просушить внутренние поверхности печи в течение 20 – 25 минут небольшим пламенем. Кроме того, если над дымоходом нет оголовка, то из топки надо обязательно удалить воду и снег;
для розжига барбекю используйте специальные жидкости, древесный уголь и приспособление, называемое стартером (специальная ёмкость для горючего и древесного угля). Запрещено использовать бензин, керосин и другие горюче-смазочные материалы;
в течение 15 минут после розжига запрещается накрывать барбекю крышкой. В противном случае возможно образование горючего газа, который после снятия крышки и резкого доступа кислорода может воспламениться со вспышкой и хлопком;
вкус приготовленных на барбекю продуктов напрямую связан с качеством топлива. Ни для кого не является секретом, что в этом случае лучшим вариантом является древесина фруктовых деревьев;
чистку очага от остатков перегоревшего топлива следует выполнять после каждого приготовления пищи;
при пользовании барбекю следует строго придерживаться правил техники безопасности, постоянно контролируя интенсивность горения и пользуясь защитными перчатками.

Относитесь к своей печи барбекю бережно, и она отблагодарит вас длительной, безупречной службой и вкусными, питательными блюдами.

Видео: барбекю из кирпича своими руками

Выделив несколько дней и определённое количество денег для строительства стационарного барбекю из кирпича, вы получите на своём участке уникальное сооружение, которое станет центром посиделок с друзьями и родственниками. Кроме того, что садовая печь даст вам возможность порадовать близких вкусными блюдами, вы получите ещё и бесценный опыт, способный поднять собственную самооценку и повысить авторитет среди коллег и знакомых.

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
Поблизости не должно быть детской площадки.
Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

красная глина;
песок;
цемент;
вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.

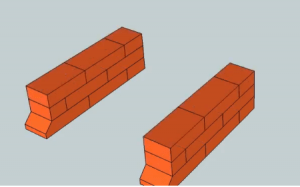

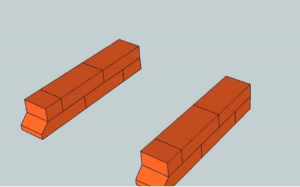

Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.

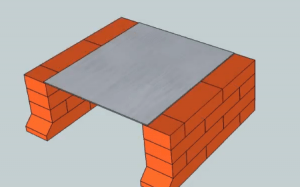

Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.

На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

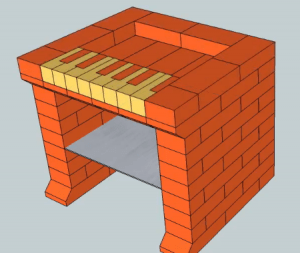

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

На них потом будут ложиться шампуры и решетка.

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый , соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

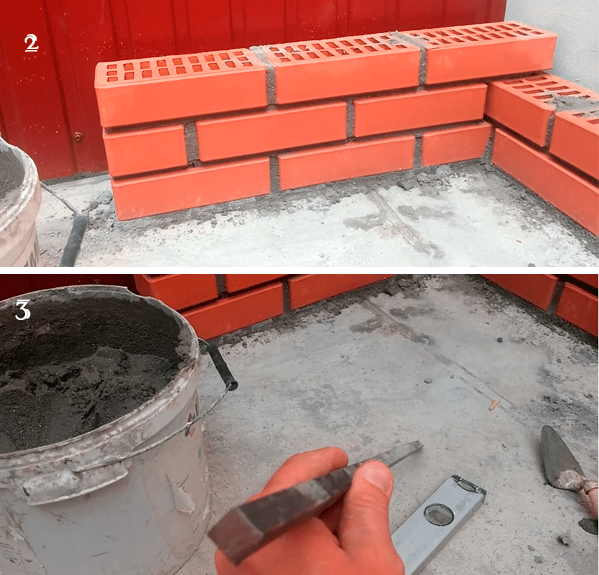

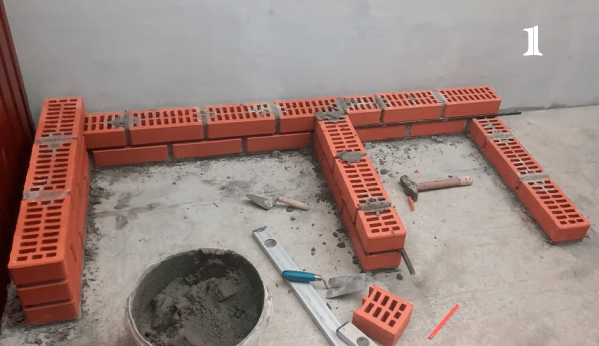

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

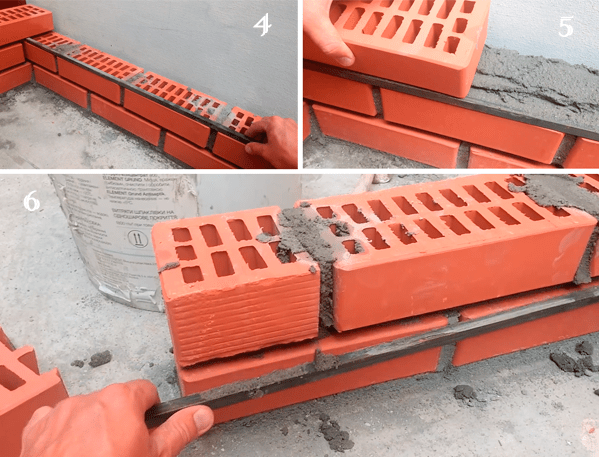

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

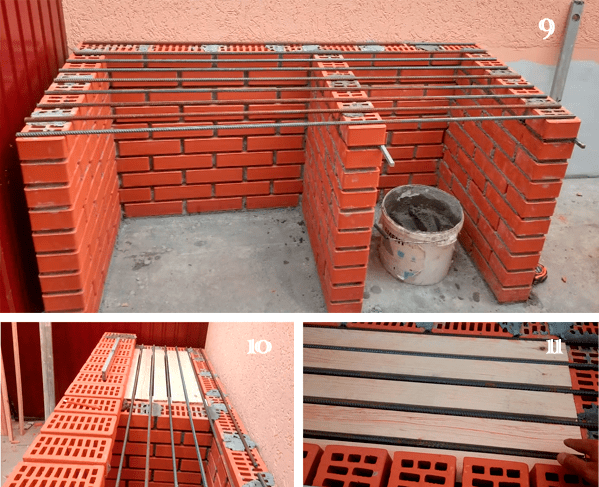

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

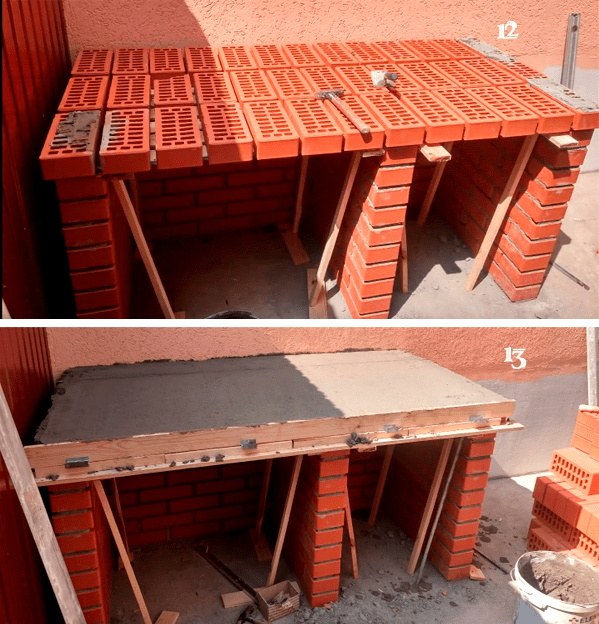

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

В беседке На террасе
С варочной плитой На улице С встроенной коптильней

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

У подобной конструкции имеется несколько отличительных особенностей. В первую очередь стоит отметить, что кирпичные постройки являются стационарными. Это удобно при обустройстве полноценной гриль-зоны, но может стать недостатком в случае необходимости перепланировки пространства двора.

Конструкция изделия состоит из основания, опор и жаровни. Для защиты от ветра пристраиваются стенки над решеткой. Что касается самого материала, он позволяет готовить сочное мясо, так как обеспечивает жар со всех сторон. Если модифицировать конструкцию, ее можно использовать, как закрытую барбекюшницу.

Если вы решили обустроить мангал из кирпича на даче, примите во внимание следующие его преимущества и недостатки.

Плюсы:

простой принцип действия;
удержание тепла;
декоративность;
разнообразие моделей;
долговечность;
удобство использования.

Варианты дизайна

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей. Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

Отличная идея — беседка с мангалом

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора. Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Размеры и чертежи

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об в дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича. Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

цементно-глиняный раствор;
бетон;
арматурные прутья;
металлические уголки;
уровень;
фурнитура, лучше чугунная.

Прочитайте так же статью про на нашем сайте.

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. Печи барбекю также часто оснащаются вытяжкой.

Порядок строительства

Необходимо подробно разобрать вопрос как сделать мангал из кирпича. Этап строительства охватывает несколько базовых шагов. Для начала подготавливается площадка под застройку и обустраивается фундамент, который послужит основанием для будущего изделия. Далее нужно выстроить опоры и вспомогательные поверхности.

Монтаж жаровни — самый ответственный момент. Здесь нужно предусмотреть наличие опор для фурнитуры и продумать защитные элементы. Крытые барбекюшницы к тому же имеют надстройку в виде свода с вытяжкой для дыма. Если в строительстве вы новичок, для начала попробуйте изготовить простой мангал из кирпича своими руками.

Фундамент

Первый этап — обустройство фундамента. От качества выполнения этих работ зависит то насколько устойчивым будет будущая конструкция. Перед тем как построить мангал из кирпича необходимо выровнять почву, чтобы устранить перекосы и прочие дефекты ландшафта. Далее производится заливка бетона.

Порядок выполнения работ выглядит следующим образом:

Фундамент углубляют в почву. Для этого снимается слой грунта толщиной примерно в 25 см.
Для защиты от размывания и проседания в котлован засыпается слой песчано-гравийной подушки в 15-20 см.
Поверх засыпки укладывается арматурный каркас. Отдельные прутья достаточно соединить проволокой.
Бетон готовится из песка, цемента, мелкого щебня и воды. Его заливают в котлован под опалубку с выступом над землей в 10-15 см. Можно разбить эту операция на два подхода. Массу выравнивают правилом и вибрируют для устранения пустот.

Совет: если вы строите миниатюрный уличный мангал из кирпича своими руками, можно обойтись созданием ленточных бетонных опор без использования арматуры.

Кирпичная кладка

После первичного высыхания бетона, на что может уйти от нескольких дней до недели, можно приступать к этапу выкладки кирпича. Для удобства выполнения работ рекомендуется заранее разработать план порядовки кладки. Особенно это актуально для крупных комплексных проектов.

Для того чтобы сделать мангал из кирпича своими руками по стандарту используют кладку в полкирпича. Если предполагается значительная нагрузка на стенки, используют единичный формат. Чтобы конструкция не завалилась и оставалась прочной в течение долгих лет применяется принцип кладки вразбежку.

Ряды выкладываются в несколько заходов, чтобы низ успевал просохнуть и не смещался под весом нового материала. При выкладке горизонтальных поверхностей в швах кладки закрепляются металлические уголки, на которые укладываются кирпичи. По такому принципу обустраивается промежуточная полка, отделяющая жаровню от дровника, а также рабочие поверхности по бокам.

Обустройство жаровни

Для удобства использования изделия важно правильно обустроить жаровню. В простейших моделях этот элемент представлен продолжением вертикальных опор и оделяется перегородкой, на которую укладываются угли. Для размещения поддона и гриля в кирпичной кладке можно использовать несколько приемов:

смещение кирпича для образования выступов;
установка уголковых профилей;
монтаж скоб-держателей.

Для того чтобы обеспечить нормальное горение дров и поддержание жара в углях необходимо сделать в днище жаровни вентиляционные отверстия.

Совет: установка дополнительной решетки облегчит процесс вычищения золы из топки.

Если вы решили построить мангал из кирпича своими руками, который имеет крытую жаровню, понадобится гораздо больше кирпича и металла для обустройства перемычек. Вариантов может быть несколько: прямоугольный проем или арочный свод разной формы, с вытяжкой или без и т.д. При обустройстве дымоотвода в своде предусматривается наличие канала.

Арочные конструкции выглядят эффектно и красиво. Для монтажа кирпича подобным образом нужно использовать кружало по форме спроектированного элемента и распорки для поддержки тяжелой надстройки. Важно определить точное положение центрального кирпича, так называемого замка. Швы между соседними элементами имеют форму клина, с расширением кверху.

Вариант кладки кирпича

Декоративная отделка

После того как конструкция просохнет, можно приступать к ее декоративной отделке. Этот этап является не менее важным, чем сам монтаж, так как от качества выполнения работ во многом зависит внешний вид изделия.

Если кирпичный мангал изготавливался из хорошего материала, в качестве завершающих работ достаточно произвести зачистку поверхности от излишков раствора и при необходимости заполнить просветы в швах. При использовании чернового кирпича или неаккуратной его укладке придется продумать дополнительную облицовку.

Для декора мангала можно использовать клинкер, искусственный камень, терракоту и подобные материалы. Отдельно стоит продумать оформление рабочей поверхности. В качестве столешницы можно использовать плитку и мозаику, дерево, ДВП с декоративным покрытием.

Совет: придать привлекательный внешний вид изделию можно с помощью кирпичей разного цвета, фактуры и формы.

Видео: инструкция по изготовлению мангала из кирпича

Если все работы будут выполнены правильно, двор вашего дома пополнится полезным и декоративным приспособлением для готовки пищи на углях. Для поддержания нормального состояния мангала не забывайте время от времени производить его чистку и проверять состояние кладки.

Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

Существует огромное количество различных проектов, например, угловые барбекю, комплексы с казаном, с беседкой и т. д. Выбор моделей ограничен лишь фантазией. Также нужно учитывать особенности ландшафтного дизайна и конструкцию беседки.

На что обращать внимание при выборе проекта барбекю из кирпича:

Расстояние от дома. Кухня должна быть близко к уличному барбекю, чтобы не ходить за продуктами или посудой слишком далеко.
Внешний вид печи должен соответствовать архитектурным особенностям вашего дома и ландшафтному дизайну участка.
При ограниченной площади придомовой территории нет смысла выбирать проект с большой беседкой.
Фундамент должен быть прочным.
Выбирайте проекты барбекю, наиболее подходящие вам по высоте и форме.
Размер или навеса должен соответствовать количеству отдыхающих людей.
Обращайте внимание на дополнительные опции. Возможно, вам нужно барбекю с коптильней или с казаном.
Выбрав понравившийся проект, изучите конструкцию решетки и вертелов. Они должны быть удобными для приготовления ваших любимых блюд.
Обязательно наличие безопасного и удобного поддона для углей, которые должны быть хорошо защищены от порывов ветра.

Кирпичные барбекю с казаном

Особой популярностью у жителей загородных домов и дачников пользуется барбекю из кирпича с казаном. С ними любое мероприятие превращается в шикарный праздник. Вы сможете приглашать на выходные своих друзей, приготовив вкусные блюда на свежем воздухе.

Казан идеально подходит для этих целей. Такая модель позволит насладиться вкусом ароматного узбекского плова, долмы или сочного мяса с овощами. Печь барбекю с казаном можно приобрести по адекватной цене, но если вы желаете максимального комфорта, лучше не увлекаться чрезмерной экономией.

Печь с казаном можно использовать и как обычную плиту. Это дает возможность варить суп и готовить абсолютно любые блюда. Для этого отверстие закрывают специальным чугунным листом.

Заключение

Построив барбекю комплекс на территории своего загородного дома, вы перейдете на новый уровень комфорта. Вы будете не только готовить любимые блюда, но и сможете одновременно с этим наслаждаться общением на свежем воздухе в кругу близких людей.

Но чтобы достичь такого результата, нужно изучить различные проекты барбекю и выбрать наиболее соответствующий вашим требованиям. В первую очередь обращайте внимание на технические параметры и характеристики, от которых зависит безопасность и надежность печи. И только в последнюю очередь - на внешний вид конструкции.
