Строительство мансардной крыши своими руками. Изготовление мансарды: этапы строительства Этапы изготовления мансарды своими руками

Содержание статьи

Главное по теме

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные .

Приступая к постройке необходимо озадачиться следующими вопросами :

• Какие лучше использовать материалы при постройке мансардной крыши?
• Сколько этапов работы предстоит выполнить?
• Сколько человек понадобиться для помощи в постройке?
• Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией , так вы сможете получить максимально большую площадь будущего помещения.

Перед началом любого строительства следует разработать . Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

• Для мягких кровель сплошная;
• Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли , вот они:

• Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски ;
• Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см ;
• Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм ;
• Для зоны крепления конька монтируют дополнительный брус .

Обрешетка под мягкую кровлю

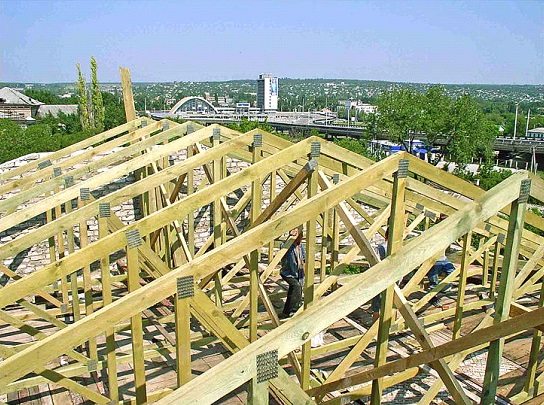

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить .

В качестве материала используются брусья . Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной , потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

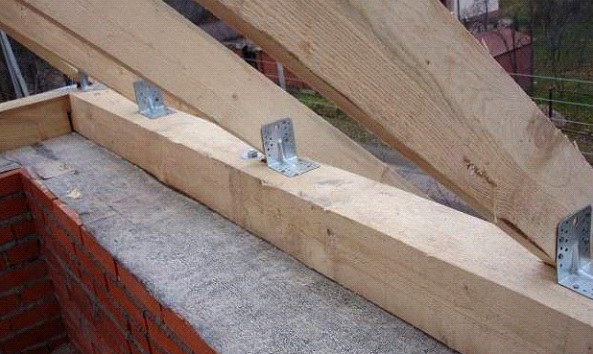

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением будут специальные базальтовые плиты .

Плотность утеплителя нужна не менее 30-40 км на кубический метр , иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа , для усиления конструкции нужно устанавливать . Это необходимо если наклонный угол большой .

Контробрешетка устанавливается из мелких брусьев , которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой . При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки . Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

Warning : Use of undefined constant WPLANG - assumed "WPLANG" (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Стропильная система мансардной крыши — чертежи

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Цены на брус

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

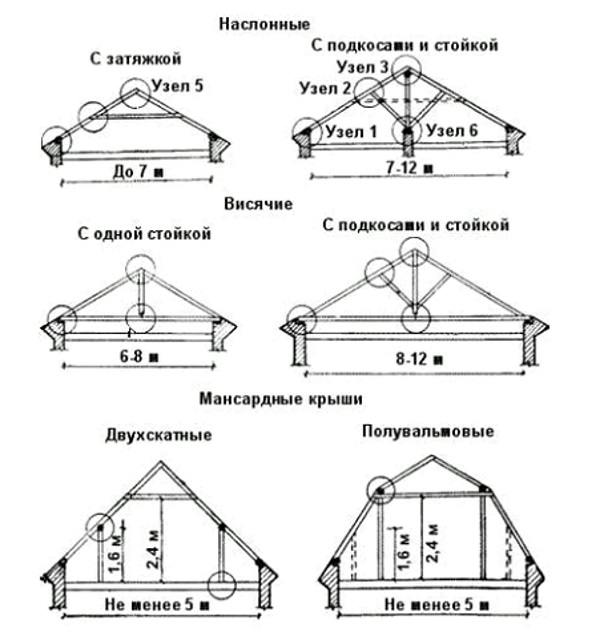

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Элемент	Описание
Мауэрлат	Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
Стойка	Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
Перекрытия	Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
Ригель	Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
Стропила	Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
Обрешетка	Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
Подвеска	Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
Кобылка	Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Цены на доски строительные

Доски строительные

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться. Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

• длина и ширина дома;
• объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
• ширина стыков между частями перекрытий.

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА , где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

На заметку! Чаще всего при устройстве мансардных крыш владельцы останавливают свой выбор на ломаных стропильных системах. С методикой расчета параметров в этом случае можно ознакомиться в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

То, что мансарда – это, в принципе, переоборудованный чердак, понимают абсолютно все. Но в этом переоборудовании имеются свои нюансы, конструктивные решения, а так же работа с теплоизоляцией и кровлей. По сути, строительство мансарды своими руками в загородном доме почти ничем не отличается от возведения любой другой крыши. В любом случае, давайте рассмотрим этот процесс подробнее.

Итак, чтобы построить мансарду, нужно приобрести:

• деревянными брусьями, сечение которых 50х180 сантиметров для стропил (что касается длины, все будет зависеть от того, какой планируется размер строения и каков будет наклон ската);
• деревянными досками для обрешетки;
• материалом, чтобы осуществить обшивку торцевых стен, к примеру, стеновыми панелями;
• крепежными элементами для кровли: гвоздями, саморезами, металлическими уголками, металлопрофилями, чтобы дополнительно укрепить отдельные конструктивные элементы;
• теплоизоляционным материалом;
• пароизоляционным материалом;
• гидроизоляционным материалом;
• кровельным материалом;
• материалом для внутренней отделки мансарды.

Итак, первым шагом будет задача по укреплению перекрытий между мансардой и первым этажом. Это обязательная работа, так как нагрузка, которая будет осуществляться на перекрытие, существенно увеличится.

Как только перекрытие укреплено, нужно заняться стропильной системой. Не забывайте о том, что необходим постоянный контроль качества соединения отдельных элементов.

В том случае, если вы будете использовать ломаную крышу, прежде всего, нужно будет осуществить монтаж опорных балок и торцевых стен, лишь после того, как это сделано, вы сможете начать сборку каркаса стропильной системы. Крепление отдельных элементов каркаса осуществляется с помощью соединения «паз-выступ», для увеличения прочности используют металлические пластины.

Не стоит забывать и о том, что каждому деревянному элементу нужна предварительная обработка с помощью специального состава, который будет защищать дерево от насекомых и влаги. Также понадобится обработка антипиренами, замедляющими процесс горения древесины.

Когда стропильная конструкция установлена, необходимо прибить обрешетку. Для этого можно воспользоваться как обычными досками, так и листами фанеры или плитами ДСП. Все зависит от того, какого вида ваши кровельные материалы. Также далее необходимо заняться скосами стен и внутренними перегородками в мансардном помещении.

Создаем изоляционный пирог

Еще одна работа, о которой нельзя забывать – создание слоя изоляции. Прежде всего, для этого нужно уложить пароизоляцию по внутренней стороне стропил и зафиксировать ее при помощи скоб.

После этого осуществляется укладка теплоизоляционного материала, который нужно уложить вплотную к стропилом, не оставляя щелей. Сверху теплоизоляции, шаг в 50 см, набивается обрешетка – именно она и держит всю теплоизоляцию на себе.

Гидроизоляционный слой укладывается с внешней стороны стропил, создавая защиту от случайных проникновений влаги. Завершающий этап – укладка кровли на гидроизоляционный слой.

Мансардная крыша даёт возможность существенно увеличить суммарную жилую площадь, при этом вложения финансовых средств будут минимальными. Наиболее распространенным вариантом является двускатная ломаная конструкция, которую несложно соорудить самостоятельно.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков - он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции. Также важно учесть толщину пола.

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S - нагрузка от снега, Sg - вес покрова снега на 1 м 2 площади, µ - значение, которое зависит от уклона крыши (1,0 - для плоской конструкции с наклоном в 25°, 0,7 - для конструкции с наклоном 25–60°).

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

• мауэрлат - опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки - опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия - планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила - рейки, которые образуют главный контур крыши;
• прогоны - горизонтальные опорные детали для стропил;
• обрешётка - рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки - планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы - бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Этапы самостоятельного сооружения мансарды

Если принято решение изготавливать подобную конструкцию самому, в проекте важно предусмотреть применение таких материалов:

• материал для кровли;
• пароизоляция;
• гидроизоляция;
• материал для утепления.

Выбор утеплителя влияет на такой параметр, как шаг стропил. Чтобы уменьшить количество теплоизолятора, лучше всего размещать стропила так, чтобы плита или мат плотно вошли между ними. От выбора материала для покрытия кровли будет зависеть тип обрешётки и её шаг. Уделить внимание нужно не только выбору качественного материала для утепления, но и созданию эффективной вентиляционной системы.

Вентиляция обустраивается путём подготовки технологических зазоров

Строительство системы стропил нужно проводить с применением пожаробезопасных материалов. Все детали следует обработать средствами огнезащиты. Понадобится подготовить такие элементы:

• деревянные бруски сечением от 100х50 мм;
• рейки 50х150 мм;
• необрезные доски;
• строительный уровень;
• саморезы;
• гвозди;
• стальная проволока диаметром 4–5 мм;
• отвес;
• рулетка;
• ножовка;
• топор;
• молоток;
• острый нож.

Составление проекта

Одной из самых важных частей работы является составление проекта. Очень важно проанализировать особенности планировки частного дома. Следует определить габариты и форму возводимой конструкции, а также предусмотреть размещение окон и балкона.

На проекте следует обозначить все конструктивные элементы

В процессе составления проекта надо учитывать такие требования:

1. Важно заранее определиться с тем, какая высота мансарды должна быть. Следует помнить о том, что расстояние от напольного основания до самой высокой точки конструкции должно быть минимум 0,5 м.
2. Рекомендуется учитывать площадь отопления и основных элементов интерьера.
3. Схема мансарды должна быть развернутой. Если планируется установить окна, то их надо указать на чертеже.

Составление чертежа нужно начинать с выбора формы, определения сечения стропильных ног и шага их размещения. Чтобы определить размеры стропил, надо учитывать такие параметры:

• уклон;
• материал для кровли крыши;
• особенности климата в регионе строительства.

Также в проекте важно предусмотреть требуемое количество стропил. Они могут быть наслонного или висячего типа.

Стропила могут быть висячими или наслонными

В конце следует определить количество деталей для фиксации. На рисунке ниже можно увидеть некоторые данные, необходимые для расчёта, однако составление проекта является сложным процессом. Данную работу рекомендуется доверить квалифицированным специалистам.

Установка мауэрлата

Устройство системы стропил мансардной крыши следует подбирать исходя из типа кровли, а также от подготовленного проекта чердачного помещения. Простым вариантом является конструкция с двумя скатами.

Главными деталями системы стропил крыши с двумя скатами являются:

• линейные элементы (колонна, система стержней, балка);
• плоскостные детали (плита, настил, панель);
• пространственные элементы (свод, оболочка, объёмная деталь).

Перед выполнением работ понадобится тщательно просушить древесину. Первым делом выполняется разметка и установка мауэрлата. Он закрепляется к стенам строения. Деталь можно выполнить из бруска или мощной рейки. Если планируется соорудить крышу с двумя скатами, то мауэрлат укладывается на длинных стенках здания. Элемент необходим не только для надёжной фиксации нижней части стропил, но и для корректного разделения нагрузки на стенки и основную часть строения.

Чтобы зафиксировать мауэрлат, следует использовать шпильки из металла, которые крепятся в балке из монолитного бетона.

Чтобы зафиксировать мауэрлат, необходимо установить шпильки из металла

Балку следует выполнять в верхней части стенки. Также возможно использование стальной проволоки, вмурованной в кладку из кирпича.

Чтобы закрепить мауэрлат к верхнему венцу стенки из дерева, нужно использовать деревянные нагели. ауэрлат требует выполнения качественной гидроизоляции бруса из дерева. Поэтому необходимо использовать рубероид или другой материал с водооталкивающим свойством.

Перед установкой мауэрлата основание нужно покрыть рубероидом

обУстановка мауэрлата требуется в случае, если планируется выполнить возведение каркаса крыши, стропила которой упираются в верхнюю часть стенки скошенными торцами или подготовленными вырезами.

Если планируется сделать мансарду, ширина которой соответствует ширине здания, стропильные ноги должны упираться нижними торцами в вынесенные опорные детали. В качестве опор возможно использование мощных балок, уложенных поперёк длинных стенок. Количество опорных элементов соответствует количеству стропил. Балки надо закреплять к стенкам так же, как и мауэрлат.

Последовательность действий:

Сооружение каркаса

Каркас мансардной крыши состоит из балок перекрытия, стропил, прогонов и стоек

В качестве материала часто применяются бруски хвойных пород 200х100 мм. Рейки перекрытий кладутся поверх мауэрлата с отступом за поверхность стен на 30–50 см или в подготовленные пазы в кладке. В первом случае детали фиксируются при помощи уголков и самонарезающих винтов.

Фиксацию бруса к мауэрлату можно выполнить при помощи стальных уголков

Чтобы сделать ровное перекрытие, планки следует устанавливать в данной последовательности:

1. Первым делом укладываются крайние детали по уровню.
2. Далее следует натянуть шнур и по нему установить промежуточные элементы.
3. Шаг балок должен быть от 60 до 100 см. Расстояние в 60 см даёт возможность монтировать утеплительные плиты без подпила.
4. Чтобы разровнять балки по высоте, их можно подтесать. Другой вариант - использование подкладок из планок.
5. Если балки вставляются в подготовленные карманы, их крайние части следует обязательно обработать жидкой гидроизоляцией и обернуть рубероидом.

На крайние планки надо выставить стойки:

После монтажа стоек, ригелей и прогонов можно получить надёжную конструкцию, которая будет ограничивать внутренние комнаты мансарды. Чтобы увеличить её прочность, в дальнейшем её следует закрепить подкосами и прихватками.

Монтаж стропил

На данном этапе выполняется монтаж нижних стропил:

После этого производится установка верхних элементов:

1. Первым делом следует разметить центральную часть крыши. Это можно произвести при помощи стойки, которая была предварительно прикреплена к мауэрлату и затяжке с торцевой части крыши. Крайняя часть доски должна проходить по центру крыши. По этой доске нужно выравнивать стропильные ноги.
2. Далее надо подготовить шаблон из рейки 150х25 мм. Его следует прикладывать к крайней части смонтированной рейки на необходимом уровне и к прогону, на который будут опираться нижние стропильные ноги.
3. Следует разметить верхний и нижний пропилы и выпилить шаблон. Приспособление по очереди прикладывается к двум сторонам крыши. Это даст возможность проверить точность разметки центральной части. Если ряды стоек размещены параллельно, то каких-либо трудностей при закреплении верхних элементов не возникнет - они будут иметь идентичные габариты.
4. По заготовке надо подготовить нужное количество стропил. Детали ставятся на прогоны и связываются в верхних частях при помощи накладных пластинок из железа или обрезков планок. В последнем случае в качестве крепежных деталей используются самонарезающие винты. В прогон стропильные планки упираются на запилы и прихватываются железными уголками. Чтобы детали стояли прямо, их крепят при помощи подкосов, смонтированных нижней частью на затяжки. Таким методом устанавливаются все стропила.
5. Выполняется фиксация подвесных стоек - кусочков планок 150х25 мм. Верхняя часть рейки крепится в месте фиксации стропил, нижняя - к затяжке.

Видео: система стропил крыши мансардного типа

Установка подкосов и фронтонов

Последовательность действий:

Обрешётка конструкции

Обрешётка нужна для:

• распределения и передачи веса материала кровли на стропила;
• выполнения дополнительного крепления системы стропил;
• основания для фиксации материала для кровли.

Обрешётка может быть сделана в одном или двух слоях, сплошной или с разряжением.

Обрешётка может быть сплошной или с разряжением

Метод монтажа зависит от того, какой материал для покрытия конструкции планируется использовать. Если будет возводиться крыша из шифера или металлочерепицы, обрешётку следует выполнять из реек, которые прихватываются к брускам стропильных ног при помощи гвоздей. В этом случае шаг установки соседних планок может составить 27–30 см.

Сплошная обрешётка применяется в случае крепления мягкого материала в рулонах.

Сплошная обрешётка необходима для мягкой кровли

В этом случае можно применять влагостойкие листы фанеры или стружечные плиты. Допускается использование сосновного древесного материала - обрезных планок.

Важно учитывать тот факт, что при устройстве подобной обрешётки материал, который будет укладываться, должен повторить контуры внешнего основания. Поэтому каркасная конструкция должна быть прочной и выровненной.

В процессе выкладки материала следует использовать шнур, при помощи которого рейки или плиты будут ложиться ровно. Детали должны быть размещены параллельно друг другу. Перед фиксацией материал надо обработать антисептическим составом, чтобы уберечь его от гниения, появления грибка и сырости. Заготовки должны быть ровными и качественными. Рекомендуется отдавать предпочтение древесине 1 и 2 сорта. На ней не должно быть сучков. Чтобы доски не коробились, их надо предварительно высушить.

Последовательность действий по установке обрешётки:

Гидроизоляция крыши мансардного типа

Материал для кровли не имеет теплоизоляционных свойств, поэтому понадобится подготовить качественный материал, который будет экологически безопасным для здоровья человека. Довольно часто применяют минеральную вату или стекловату. Оба материала имеют отличные звуко- и теплоизоляционные параметры. Важно также учитывать, что если кровля произведена из металла, при промокании утеплителя все его качества можно свести к нулю. Поэтому важно тщательно продумать устройство конструкции.

Утеплить мансарду без прокладки гидроизоляционного материала не получится, поэтому процесс следует рассматривать в совокупности. Пошаговое руководство по гидроизоляции конструкции:

Практика показала, что защищать утеплитель лучше при помощи современных материалов, к примеру, Тайвек или Изоспан. Применение обыкновенной плёнки из полиэтилена даёт плохой результат, так как может появляться конденсат. Опытные мастера считают, что гидроизолировать конструкцию рубероидом не следует.

Перед тем как перейти к выполнению работ, надо определиться с теплоизоляционным материалом.

Минеральная вата является довольно популярным материалом, используемым для теплоизоляции крыши

Чаще всего применяются следующие теплоизоляторы:

• стекловата;
• минеральная вата;
• пенопласт;
• вспененное стекло;
• древесная стружка;
• солома.

Выбирать материал надо с учётом четырёх параметров.

1. Показатель теплопроводности. Для теплоизоляции крыши оптимальным является 0,05 Вт/м*К или ниже.
2. Водостойкость. Чем выше показатель, тем лучше.
3. Устойчивость к возгоранию.
4. Экологическая безопасность.

Изоляционные качества минеральной ваты через некоторое время значительно ухудшаются. Также материал может повредиться под влиянием механических нагрузок. Однако минеральная вата имеет невысокую стоимость, поэтому материал используют довольно часто. Пенопласт не боится воды и имеет отличные теплоизоляционные характеристики. Если планируется возводить дом только из экологичных материалов, то можно использовать пеностекло или солому.

Пошаговое руководство по теплоизоляции крыши:

Укладка материала для кровли и монтаж оконных проёмов

В качестве примера будет рассматриваться монтаж металлочерепицы, так как этот материал применяется довольно часто:

Число окон определяется соотношением полезной площади остекления к основанию пола 1:10. Например, если площадь мансарды составит 100 м 2 , то остекление должно быть примерно 10 м 2 . При монтаже окон надо учитывать такие нюансы:

Отделка мансарды

Внутреннюю отделку мансарды можно выполнить при помощи дерева или гипсокартонных листов. Если используется последний вариант, то после установки листы надо оклеить обоями или окрасить водоэмульсионной краской. В некоторых случаях мансарду разбивают на несколько комнат. Сделать это возможно при помощи перегородок из гипсокартона.

Если планируется часто использовать мансарду, то пол и стены можно дополнительно утеплить. Выполнить это возможно при помощи, например, минеральной ваты.

Интересные варианты дизайна мансардной комнаты

Мансарду можно сделать уютной, симметрично расположив диваны с двух сторон В мансарде можно расположить длинный диван В мансарде можно обустроить место для отдыха, подвесив гамак В мансарде можно сделать не только жилое помещение, но и ванную комнату На мансардном этаже можно сделать даже кухню Если на территории нет возможности расположить гамак, то это можно сделать на мансардном этаже Одну из частей мансарды можно полностью остеклить Мансарда может быть отличным местом для создания домашней библиотеки Стенки мансарды можно облицевать кирпичом В мансарде можно обустроить полноценную гостиную На мансардном этаже можно обустроить комнату для отдыха Если дом располагается в красивой местности, то крышу можно сделать панорамной Кровать можно расположить лицевой частью к окну В мансарде можно сделать спальню с высокими потолками На мансарде можно расположить подвесное кресло. Это сделает крышу более уютной

Видео: изготовление мансардной крыши

В последнее крыша мансардного типа является достаточно популярной среди владельцев частных домов. Чтобы прочувствовать все позитивные стороны проживания в постройке подобного типа, требуется уделить должное внимание утеплению строения.

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Различие между стропилами
двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.
