Мауэрлат на газобетон без армопояса — есть способы, но стоит ли? Нет армопояса в доме из газоблока Как ставить крышу на стены из газоблоков.

Содержание статьи

Главное по теме

Кровля является одной из важных и ответственных частей дома. А от прочности связи кровельной системы и стен во многом зависит способность дома противостоять воздействию природных стихий: снеговых и ветровых нагрузок.

Мауэрлат – определение

Мауэрлат – элемент конструкции здания, связывающий воедино все элементы стропильной системы кровли между собой и со стенами здания. Основные функции мауэрлата:

• удерживает крышу от смещения по отношению к стене;
• равномерно распределяет и передает на стены нагрузку, сосредоточенную в точках опирания стропил.

Мауэрлат укладывается и закрепляется вдоль всего периметра верхней части наружной стены здания с небольшим отступом от внешнего края. Каждый элемент мауэрлата прочно соединяется с двумя соседними.

Совместно со стропильной системой создает надежную, устойчивую пространственную конструкцию кровельной системы. Обеспечивает прочное соединение кровельной системы со стенами здания, равномерно распределяет нагрузку от кровли по всему периметру стены.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

• 100х100 мм;
• 100х150 мм;
• 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

• форма и площадь покрываемого крышей здания;
• тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
• материал и вес стропильной системы и кровельного покрытия;
• наличие либо отсутствие мансардного этажа в доме;
• расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

• висячие стропила с использованием затяжек;
• наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

• висячие стропила без затяжек;
• наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

• (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
• (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

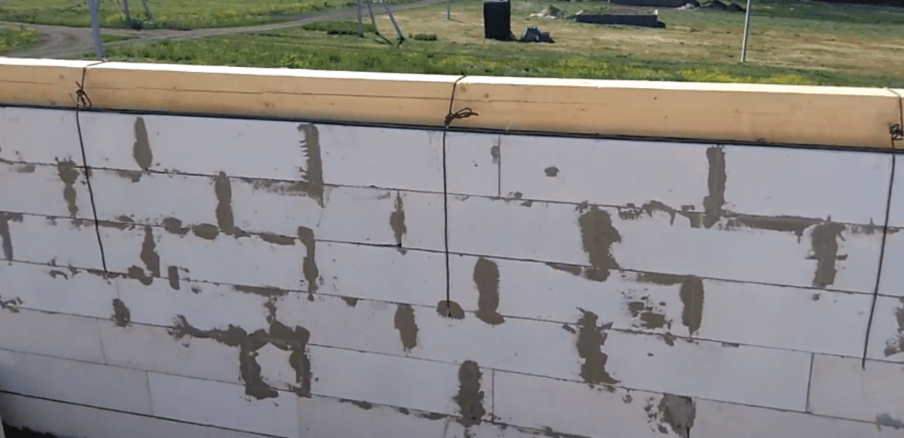

Крепление стальной проволокой

Наиболее простой вариант крепления.
Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;

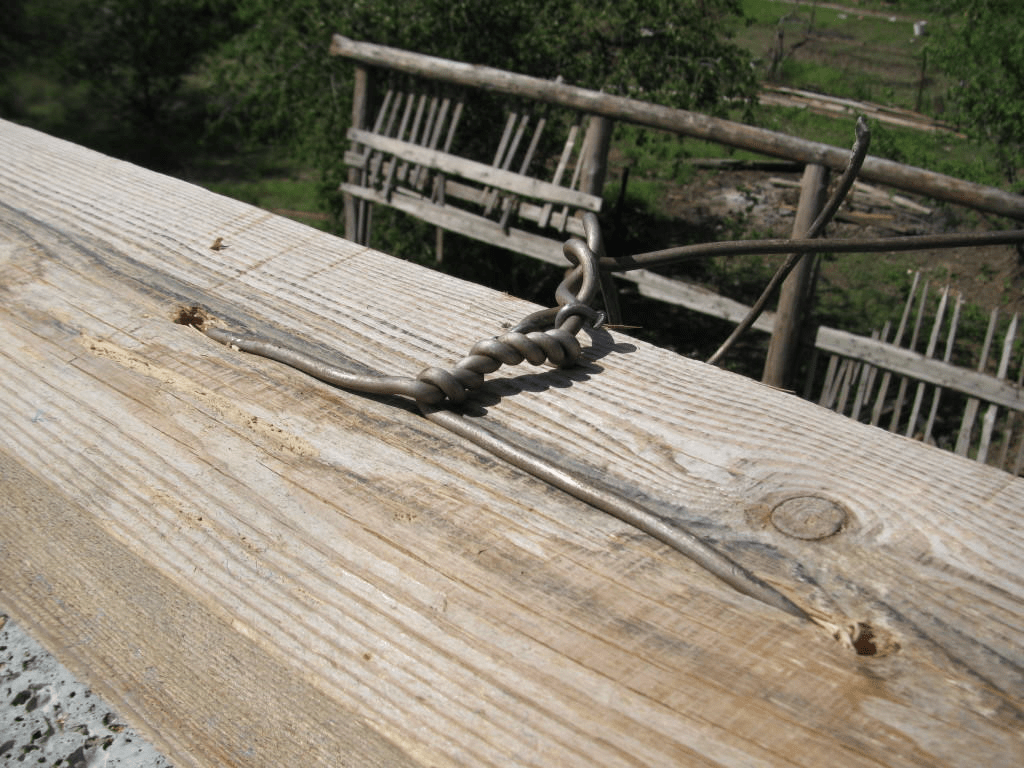

• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты . Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

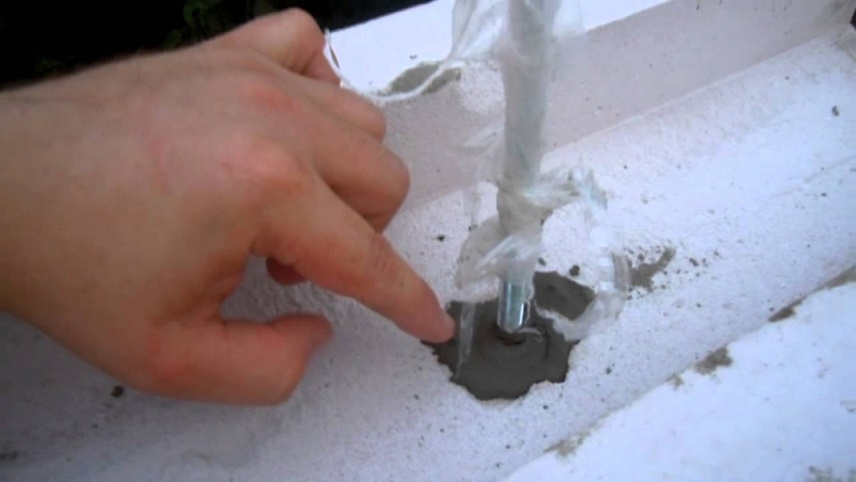

Химический анкер

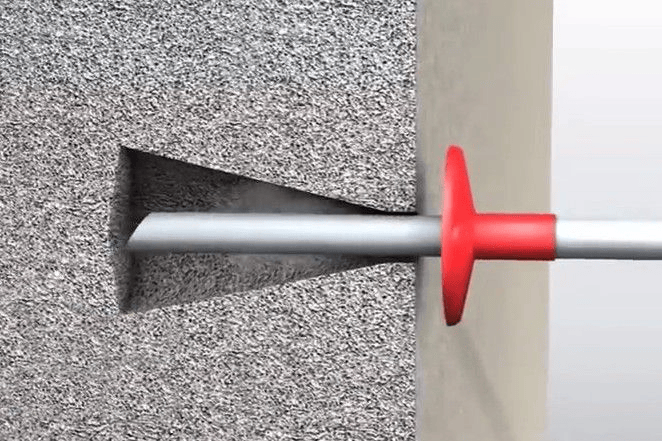

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер . Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Обустройство армирующего пояса

И все-таки, если конструкция дома позволяет сделать армирующий пояс, рекомендуется воспользоваться такой возможностью. Закрепить мауэрлат к газобетонной стене через армопояс значительно проще и надежнее. Помимо облегчения крепления мауэрлата армопояс обладает и иными положительными качествами.

• Армопояс, как обруч в кадушке , стягивает верхнюю часть стен здания и сохраняет его геометрию при неравномерной усадке фундамента, сезонных движениях почвы.
• Увеличивает жесткость и прочность всего здания.
• Равномерно распределяет точечные нагрузки от стропильных ног на стены здания.
• Является лучшим (а в случае с газобетонными стенами и единственным) средством противодействия распирающим нагрузкам на стены при распорной конструкции стропильной системы.
• Изменением толщины армопояса удобно производить выравнивание верхнего среза стен здания по горизонтали. Нивелируются погрешности уровня, допущенные при кладке.

Армопояс выполняется в виде бетонной ленты по всей протяженности несущих стен здания.

Изготовление опалубки

• Удобно использовать блоки U – образной формы . С их помощью в верхнем ряду кладки формируется непрерывный желоб, выполняющий функции несъемной опалубки. При таком способе изготовления не создаются мостики холода. Стена не будет промерзать.
• Верхний ряд с наружной стороны стены выполняется из блоков толщиной 100 мм . С внутренней стороны – кирпичная кладка «на ребро». Больше трудоемкость по сравнению с применением U – образных блоков. Теплоизоляционные свойства несколько хуже. Стоимость материала ниже.
• На всю ширину стены из досок либо ОСБ плит формируется съемная опалубка. Способ часто применяется ввиду низкой стоимости материалов. Образуются мостики холода. Необходимо принимать меры для дополнительного утепления стены в районе армопояса.

Армирование пояса

Четырьмя – шестью нитями арматуры диаметром 10 – 12 мм изготавливается каркас в форме пространственного короба. Поперечные связи выполняются проволокой диаметром 6 мм. Соединение элементов каркаса между собой следует выполнять с помощью скруток из мягкой стальной проволоки или пластиковых стяжек.

Заливку армопояса бетоном марки М200 желательно производить за один раз, избегая больших перерывов в работе. Применение вибратора для уплотнения бетона значительно повышает прочность и долговечность железобетонной конструкции.

Крепеж металлическими шпильками

Металлические шпильки с резьбой по праву считаются наиболее простым и удобным элементом крепления мауэрлата к армопоясу. Диаметр шпильки от 12 до 14 мм. Длина достаточна для того, чтобы верхний край шпильки выступал над поверхностью мауэрлата на 4 – 5 см. Нижний край шпильки изгибается в виде буквы «Г».

Допускается использование болтов. В этом случае к шляпкам привариваются металлические пластины в форме прямоугольника.

Последовательность действий:

• шпильки с шагом не более 1 метра помещаются в опалубку армопояса до выполнения операции заливки бетоном;
• прикрепляются к арматурному каркасу при помощи вязальной проволоки или пластиковых стяжек;
• контролируется точность установки по вертикали и горизонтали;
• после застывания бетона брус мауэрлата надевается отверстиями на выступающие концы шпилек, плотно притягивается гайками к поверхности армопояса.

Важность гидроизоляции при монтаже

Вне зависимости от выбранного способа крепления, мауэрлат и поверхность стены должны быть надежно разделены друг от друга слоем гидроизоляции. Конденсат, образующийся при перепаде температур на стыке различных материалов, приводит к намоканию и разрушению деревянного бруса мауэрлата.

Существует большой выбор материалов для гидроизоляции при монтаже. Обычно прокладывают два слоя рубероида или один слой гидроизола. Не будет излишней и обработка деревянного бруса антисептическим составом.

Строительство дома – длинный и сложный путь. Вне зависимости от того, строите вы дом своими руками или доверили работы сторонним специалистам, необходимо чётко представлять, как правильно сделать КАЖДЫЙ шаг на этом пути. Только личный контроль правильности выбранных решений и качества выполнения работ позволит дому служить долго и приносить радость вам и вашим детям.

Для правильной установки и монтажа стропильной системы кровли, грамотного распределения сильных нагрузок на здание, строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. При этом его следует надежно закрепить.

Если строители применяют стропила из металла, то возникает необходимость в мауэрлате из двутавра. Он крепится к стене из газобетона без армопояса и выполняет две функции:

• распределяет нагрузки, которые передаются на стены строения;
• к металлическому мауэрлату прикрепляют стропильные элементы кровли.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию. Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Разновидности крепления

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

Гидроизоляция при установке

Между мауэрлатом и стенкой строения нужна гидроизоляция. С этой целью можно применять полиэтилен, стройматериалы в рулонах либо современные гидроизоляционные средства. Такие работы крайне важны при строительстве здания, в противном случае в области соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершительным этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

• равномерное распределение тяжести стропил на стены;
• фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

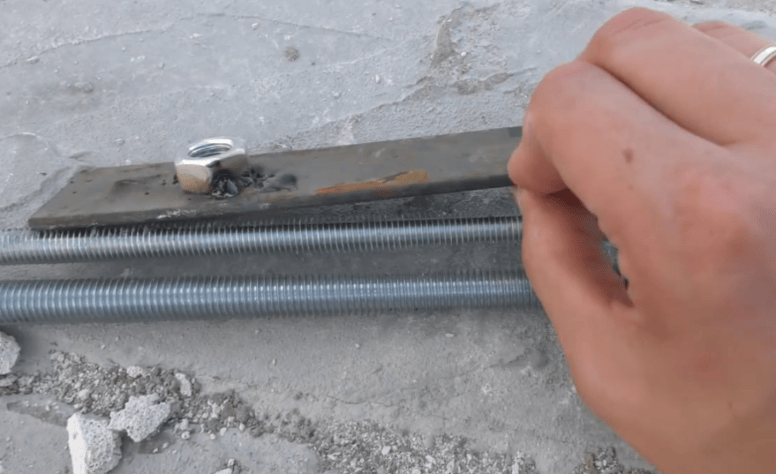

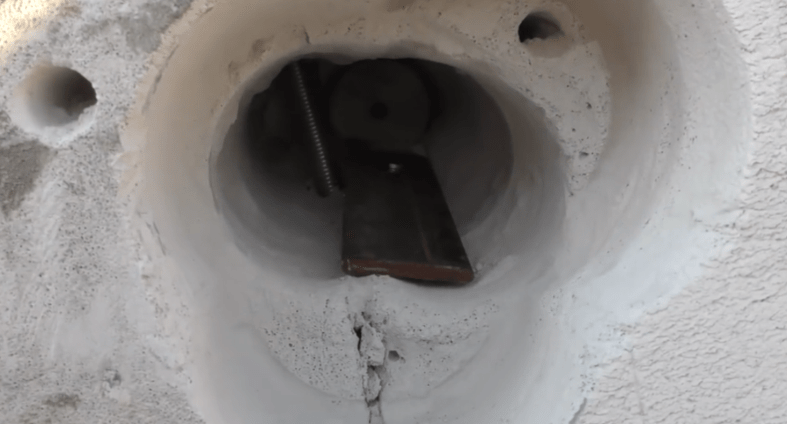

Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов .

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепежные элементы и их расположение. Если необходимо выполнить фиксацию мауэрлата к газоблоку без армопояса, тогда подойдет первый вариант – стальная проволока.

В конструкции небольшого дома из газобетонных блоков с простенькой покатой крышей нет особой необходимости отливать армирующую ленту, гораздо дешевле и быстрее закрепить мауэрлат к газобетону без армопояса. Технология сокращает затраты времени, стройка идет быстрее, но не делает работу проще, так как подобный способ крепления мауэрлатного бруса непосредственно на стены требует аккуратности и точности.

Особенности крепления мауэрлата к газобетону без армопояса

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим способом, с закладкой арматуры и бетонированием ленты. С другой стороны, проблема заключается лишь в соблюдении технологии, в этом нет никаких секретов, и при должном терпении и аккуратности закрепить деревянный брус без армопояса не составит особого труда.

Прежде всего, необходимо знать условия, при соблюдении которых можно прикрепить мауэрлат к газобетону без армопояса:

• В конструкции каркаса крыши стропила не должны создавать дополнительной распирающей нагрузки на верхнюю кромку стен;
• Здание и крыша в первую очередь ориентированы на местности так, чтобы ветровые потоки создавали минимальное давление на кровельные скаты;
• Наклон кровли выбран достаточно большим, чтобы в зимнее время тяжелый снежный покров выдавливал стропила и мауэрлат за пределы верхней кромки стен.

Совет! Способ, как закрепить мауэрлат без армопояса, нужно выбрать до того, как будут выложены стены. Принять решение нужно до того, как будут выложены последние три ряда блоков. Именно на уровне третьих сверху рядов закладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если взглянуть на приведенную ниже схему.

Висячие стропильные балки после установки и выравнивания на коньке и мауэрлате обязательно соединяют-стягивают горизонтальными брусовыми стяжками.

Если наслонную балку ставят на коньковом прогоне с использованием шарнира, то пятку стропила, которой она опирается на поверхность мауэрлата, нужно закрепить на скользящем соединении. В противном случае вес кровли оторвет деревянный брус от поверхности.

Веские аргументы против армопояса

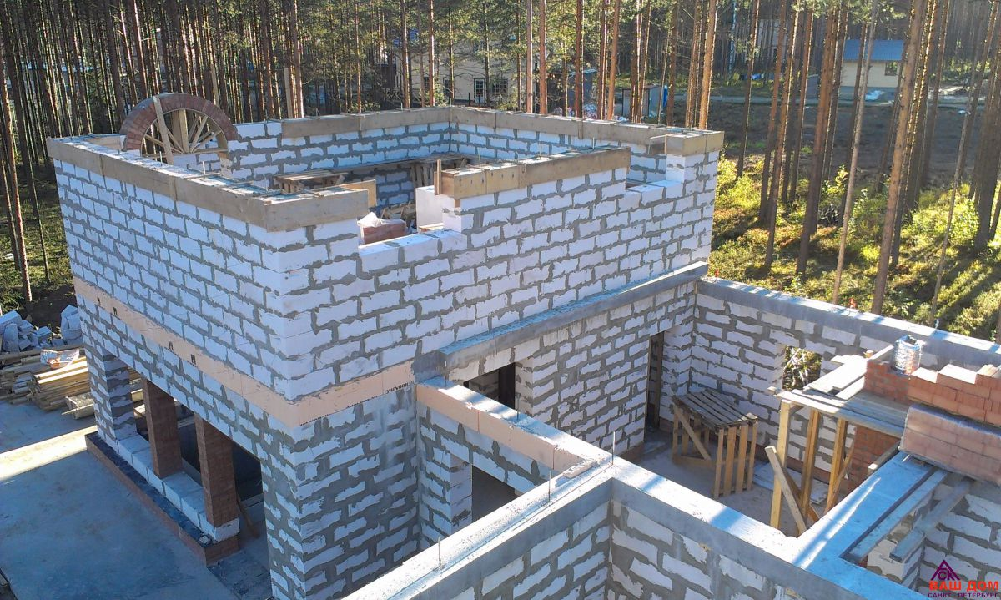

Большинство мастеров, занимающихся возведением зданий из газобетона, уверены в том, что обустройство армопояса способно решить все проблемы с установкой мауэрлата и крыши. На самом деле это не совсем верно, по одной простой причине, – будущий дом строится из крайне слабого газобетона. Поэтому нельзя переносить приемы и технологии армопояса, успешно работающие на кирпичных, блочных и бетонных постройках, на газобетонные стены.

Принципиальных возражений против армопояса всего два:

• Прежде всего, при любой схеме изготовления армопояс удается закрепить только за верхний ряд газобетона, поэтому крышу приходится делать тоже с ограничениями, как и в случае, когда этого пояса нет. Бетонный каркас хорошо перераспределяет распирающую нагрузку, но все усилия от армопояса приходятся лишь на верхний ряд газобетона, отсюда и появление трещин по верхней кромке стен;
• Закрепить мауэрлат на армопоясе — означает создать огромные проблемы с мостиком холода в той части крыши, где газобетон вентилируется хуже всего. Даже укладка слоя утепления из ЭППС помогает слабо, приходится искать способы обустройства продухов для удаления конденсата с армопояса.

Третий аргумент против бетонирования связан с затратами. На обустройство армирующей ленты уйдет сумма примерно в размере третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тыс. рублей. Понятно, что закрепить мауэрлат и каркас крыши на мауэрлате, жестко связанном с бетонным армопоясом, значительно проще. Иногда мастера – кровельщики даже отказываются ставить крышу на газобетоне без армопояса, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояса

Существует несколько надежных и проверенных способов, позволяющих надежно закрепить мауэрлатный брус на газобетонных стенах. К рекомендуемым вариантам относятся:

• Использование шпилек с закладными элементами;
• Укладка бруса с помощью стальной отожженной проволоки;
• Схемы, позволяющие закрепить брус с помощью химии;
• Использование нагелей.

К сведению! Кроме перечисленных вариантов, закрепить мауэрлат можно с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояса анкерами

Это единственный способ, от использования которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Анкерное крепление отлично работает на армопоясе из бетона, кирпича, шлакоблоке, но из-за небольшой площади поверхности контакта опорной втулки крепеж может вырвать из тела газобетона первым же сильным ветром.

Для того чтобы закрепить мауэрлат с помощью анкеров, потребуется в три раза больше точек крепления, каждую из которых придется вклеивать дорогостоящим клеевым составом. Стоимость такого крепежа окажется не меньше, чем затраты на традиционный армопояс, а преимуществ перед бетоном практически никаких.

Крепление шпильками

Проще всего при постройке здания из газобетона без армирующего пояса закрепить деревянный брус с помощью закладного элемента и шпильки с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается по глубине и диаметру резьбового стержня, который нужно будет закрепить в блоке газобетона.

В данном способе крепления есть один нюанс. Перед укладкой последних трех рядов блоков коробки необходимо разметить планируемые линии установки будущего резьбового крепежа мауэрлата. Обычно просто наносят вертикальные линии на стенах. Далее под уложенную стальную арматуру помещают закладные элементы, чаще всего это стальные пластины, толщиной 5 мм, с приваренной гайкой М16. Остальные ряды газобетона выкладываются на стены в обычном порядке.

Для того чтобы закрепить шпильки в стене, потребуется:

• Просверлить вертикальное отверстие диаметром 20-25 мм до уровня заложенной в газобетон пластины, обычно приходится сверлить буром до метра глубины;
• Ввернуть стержень с резьбой в гайку с пластиной;
• Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и расклинить в отверстии;
• После того как удалось выровнять и закрепить все стержни, свободное пространство заливается бетонной или клеевой смесью.

Через сутки можно ставить мауэрлат прямо на газобетон. Это единственный способ, позволяющий закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант установки мауэрлата на газобетон без армопояса приведен на видео

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15 о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15 о С.

Крепление мауэрлата к газобетону проволокой

Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.

Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.

Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.

Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали. То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа, как именно закрепить мауэрлат к газобетону без армопояса, приходится делать с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом будет проволочный крепеж, для небольшого коттеджа на даче можно использовать химанкера или шпильки. Двухэтажные здания лучше строить с усиливающим армопоясом из стального проката.
