Молниеотвод - это система технических элементов, основным предназначением которых является защита от разряда молнии. Молниеотвод обеспечивает защиту отдельных зданий либо комплекса зданий и сооружений - трубопроводов, мостов, подземной и наземной инфраструктуры, заглубленных зданий.

В обиходе это устройство получило другое наименование - громоотвод. С чисто технической точки зрения оно неверно, однако давно закрепилось в русском языке и является общеупотребительным.

Из чего состоит устройство

Вне зависимости от вида, любой молниеотвод состоит из следующих конструктивных элементов:

• молниеприемника;
• токоотвода (токовод, спуск);
• заземлителя.

К ней предъявляются особо жесткие требования. Нормируются все расстояния - от молниеотводов до защищаемого объекта, расстояние между перемычками индукционной защиты и так далее.

Молниеприемник, как правило, стержневой либо тросовый. Внутренняя защита осуществляется присоединением металлоконструкций - станков, балок, троллея, любых других элементов - непосредственно к заземлителю, либо через заземляющий контакт электрооборудования. Общее сопротивление заземлителя не может быть больше 10 Ом.

Вторая категория

II категория молниеотводов предназначена для обеспечения защиты такого же уровня в местностях с меньшим количеством гроз в год, либо для зданий с меньшей взрыво- и пожароопасностью, например, для объектов класса B-Ia, B-I6, B-IIa, В-Iг (электроустановки).

Этот вид молниеотводов монтируется подобно молниезащите I категории с тем отличием, что в качестве приемника может применяться уложенная непосредственно на крышу стальная сеть из прутьев определенного сечения (не менее 6 мм) и с определенным шагом сетки.

Укладка производится на негорючую поверхность. Требования к соблюдению рабочих расстояний менее жесткие, так, дистанция от молниеотвода до здания может быть любой. Спуски монтируются аналогично более высокому классу.

В роли «земли» может выступать фундамент из железобетона, если сопротивление грунта не более 500 Ом. Конкретные особенности прокладки молниеотвода зависят от типа защищаемого здания - производственный цех, административное здание, хранилище жидкого топлива или резервуар для газа, электроустановка и другое. Величина импульсного сопротивления на «земле» не может быть больше 10 Ом.

Третья категория

III категория видов молниеотводов применяется, если в местности общая продолжительность гроз более 20 ч в год, а также для объектов, соответствующих классу П-III по электробезопасности и III-V классу огнестойкости. К примеру, это детские сады, ясли, школы, кинотеатры, больницы, другие социально значимые учреждения, в которых, тем не менее, нет легко воспламеняющихся или способных взрываться устройств или материалов.

Этот вид молниеотвода отличается тем, что не обеспечивает защиты от электромагнитной и электрической индукции - только от возгорания вследствие прямого поражения молнией и от возникновения на металлических частях и других проводящих элементах опасного напряжения.

Технологически выполненный по этой категории молниеотвод отличается от системы по II категории только большим шагом сетки - он может составлять 12*12 м - и порогом импульсного сопротивления - оно может составлять 20 Ом. Отдельно стоящие емкости с ГСМ, кроме бензина, а также трубы и некоторые другие элементы можно защищать с применением заземлителя импульсным сопротивлением до 50 Ом.

В молниеотводе, выполненном в соответствии с III категорией, допустимо использовать соединение с помощью скрутки, если соединяемые элементы это позволяют.

Во всех случаях должен быть основан на количестве ожидаемых ударов молнии в год. Чем он выше, тем выше и категория. Допустимо не подключать к громоотводу помещения из несгораемых материалов, считающиеся невзрывоопасными.

Если в здании есть помещения, относящиеся к разным классам пожаро- и электробезопасности, то категория молниеотвода выбирается максимальная из необходимых. Отдельных громоотводов II и III, например, категории в одном и том же здании не делают.

Документация

Поскольку молнии несут реальную опасность пожара и поражения электрическим током находящихся в здании людей, на устройства молниезащиты существуют свои ГОСТы и инструкции по монтажу молниеотводов всех видов. Несоблюдение стандартов, как и несоблюдение любых подобных правил, может быть чревато несчастным случаем.

Тем не менее, единого всеобъемлющего госстандарта на молниеотводы нет. Для каждого конкретного проекта строители руководствуются частными случаями, описанными в различных ПУЭ и ГОСТах для защиты электроустановок, зданий и сооружений.

На международном уровне применение молниеотводов всех видов регламентирует документ МЭК 62305.4 . Основными нормативными актами в России являются РД 34.21.122-87 и CO 153-343.21.122-2003. На молниеотвод выполняется соответствующая сопроводительная документация. Он сдается при вводе в эксплуатацию здания или сооружения, как соответствующий элемент защиты.

Стоит серьезно подойти к вопросы молниезащиты и заземления. В этой статье мы сделаем акцент на важные вещи в молниезащите вашего дома. Прежде чем приступать к монтажу, нужно изучить устройство молниезащиты. Нами была описана простейшая, а также проверенная система молниезащиты частных домиков. И, пусть сегодня для частных зданий молниезащита проектами электроснабжения не предусматривается (при сдаче дома в эксплуатацию наличие ее не обязательно), каждым владельцем принимается самостоятельное решение о целесообразности установки молниезащиты.

Спокон веков люди с боязнью относились к грозе. А ее спутники гром и молния наводили ужас. И это было правильно, потому что молния несла в себе достаточно большую опасность. Статистика вещь точная, она говорит о том, что в мире от удара молнии погибает более 3000 человек. А если исчислять материальные потери, то цифра будет зашкаливать за несколько миллиардов долларов. Но спастись от удара молнии еще научились наши далекие предки, которые придумали молниеотвод.

В настоящее время современные архитекторы не пренебрегают этим очень необходимым элементом дома. А дачнику сам бог велел установить молниеотвод для защиты жильцов и имущества. В разговорной речи молниеотвод называют громоотводом, неверная интерпретация этого устройства, но мы не будем претендовать на роль судьи. Система молниеотвода разработана давно и прекрасно работает до сих пор.

Суть работы молниеотвода - молниезащита

Суть работы молниеотвода заключается в следующем.

• При грозе между грозовыми наэлектризованными облаками и землей возникает разряд, как между обкладками конденсатора.

• Но молниеотвод не является в этой ситуации проводником электрического тока, он не берет молнию на себя и отводит ее.

Это возможно, только по одному принципу, большой природный конденсатор не накапливает заряд на обкладках, он постоянно находится в стадии зарядки.

• Поэтому напряжении на молниеотводе равна нулю.

Итог вышесказанного: молниеотвод - это не проводник и барьер от молнии, при молниеотводе молния не может возникнуть. Все именно так при одном условии, если молниеотвод смонтирован правильно.

Можно привести большое количество случаев, когда высокие молниеотводы в виде мачт «ловили» молнию.

Электрический ток - это движение электродов, именно движение. А, как известно из физики, любое движение идет по наименьшему сопротивлению, будь-то электричество, вода или газ.

Что такое незаземленный молниеотвод? Это просто подвешенный в воздухе кусок проволоки. А это достаточно, для того чтобы молния прошла по нему. Теперь вы понимаете, что заземление в молниеотводе считается главным элементом.

Заземление - это..

Вообще заземление - это простой металлический предмет, лучше всего большой площади и закопанный на большую глубину.

Металлическим предметом для заземления может выступать труба или уголок. Иногда изготавливают специальную конструкцию из нескольких уголков в виде перевернутой буквы «Ш».

Глубина закапывания заземления не должна быть меньше двух метров. Но труба и уголок не имеют большую площадь, поэтому рекомендуется укладывать другие предметы.

Например, бочка, спинка от металлической старой кровати, толстый металлический лист, сетка из толстой проволоки или арматуры.

Сезонная пора вносит свои коррективы в обслуживание громоотвода. Летом сухой грунт непременно необходимо увлажнять, так как электропроводимость и сухая почва не дружат.

Обычно для подобных целей к земле, на который заземлен громоотвод, делают сток, по которому идет вода с крыш или устраивают в этом районе сливной умывальник, или сливают туда вручную небольшое количество воды. Если место для громоотвода уже несколько продолжительных лет служит верой и правдой, его необходимо «подкармливать».

Монтаж молниезащиты

Делать это просто:

• в земле делают несколько дырочек, которые высверливаются на поверхности,
• в них засыпают техническую соль или селитру.

Не нужно опасаться того, что такая процедура может навредить зеленым посадкам. Соль быстро рассосется и проникнет глубоко в землю, устремляясь к грунтовым водам. Именно соль способствует увеличению электропроводимости и хорошему функционированию громоотвода.

Устройство заземления

• Заземление обеспечивается при помощи кабеля или толстого провода.
• Если вы выбираете для заземления кабель, то возьмите такой, у которого самое большое сечение.

Вам повезет, если в руки попадется витой провод из алюминия. Он прекрасно справиться со своей задачей, только при условии его полной изоляции, которая убережет все имеющиеся постройки. Такой кабель крепится при помощи жестяных или пластиковых скоб.

Устройство молниеотвода

Молниеотвод должен быть оголенным и не окисляться, то есть не подвергаться коррозии. Поэтому его делают из цветных металлов:

1. медь,
2. алюминий,
3. дюралюминий,
4. оцинкованная сталь.

Большое сечение заземления обязательно, поэтому для его изготовления используют всевозможные профили, полосы или большое количество смешанной проволоки. Предпочтение отдается луженым изделиям, а не покрытых лаком. Ни в коем случае нельзя изолировать или красить молниеотвод.

Специалисты утверждают, что молниеотвод защищает территорию, попадающую в гипотетический конус, с вершиной на конце молниеотвода и боковыми поверхностями под углом сорок пять градусов к самому устройству.

Высота молниеотвода будет равна двум размерам зоны безопасности.

Приведем пример, высота мачты молниеотвода равна 10 метрам, значит, в каждую сторону от нее зона безопасности так же будет равна 10 метрам. Из этого расчета и устанавливается молниеотвод и выбирается его высота, чтобы охватить всю территорию дома. Если возле вашего дачного дома растет высокое дерево, то его можно приспособить под мачту молниеотвода. Его необходимо прикрепить к длинному шесту и при помощи синтетических веревок приспособить в вершине дерева. Ни в коем случае не прикрепляйте молниеотвод гвоздями или металлическими хомутами, можно повредить само дерево. Рассчитайте так, чтобы ваш дом и хозяйственные постройки попадали под защитный конус, о котором мы рассказывали выше. Если данный конус не очень велик и не полностью защищает ваш дом, то необходимо установить дополнительный молниеотвод или несколько штук. Рассчитать можно самостоятельно.

Если дерево на вашем земельном участке отсутствует, то вместо мачты можно использовать телевизионную антенну. Обратите внимание, чтобы она была металлической и не крашеной. Если она так же закреплена на деревянном шесте, то рекомендуется соединить молниеотвод с заземлением оголенной проволокой, лучше всего чтобы их было несколько штук.

Молниеотвод на дымовой трубе

Иногда молниеотвод устанавливают на дымовой трубе, это не всегда приемлемо, потому что сильный порыв ветра может свалить не только это устройство, но и саму трубу. Есть необычный метод установки молниеотвода. Два шеста устанавливают на разных концах крыши на самой вершине конька, они могут быть, как деревянные, так и металлические. Между ними натягивается оголенная проволока на изоляторах. Эта проволока соединена с заземлением. У вас получится молниеотвод с зоной безопасности в виде шалаша.

Как и за любым устройством, за молниеотводом необходимо ухаживать, чтобы он прослужил долго и качественно выполнял возложенные на него функции. Поэтому один раз в год необходимо проверять все соединения между элементами молниеотвода. Обычно это делают весной, перед началом сезона гроз. Эти соединения изготавливаются из меди или латуни и называются колодки, клемники или орехи, как говорят в народе. Обычно концы соединений лудят припоем или соединяют специальными контактами. Обратите особое внимание на то, что с приходом летних гроз необходимо поливать место заземления.

Не надо испытывать судьбу и полагаться на случай. Лучше один раз изготовить правильно и качественно молниеотвод и решить многие проблемы, связанные с таким атмосферным явлением, как гроза. Вы сбережете от не только свое имущество, но и спасете своих близких. А молниеотвод будет работать не один год, только иногда приглядывайте за ним и выполняйте наши рекомендации. И у вас все будет хорошо.

Каким образом можно произвести молниезащиту в частном доме?

У молнии имеется огромная разрушительная сила, которая представляет значительную проблему для всего человечества еще с самых незапамятных времен. Молния является одним из наиболее опасных в природе явлений, которое представляет угрозу как для здоровья, так и самой человеческой жизни, также и для имущества. С развитием современных технологий и с возникновением разного рода беспроводного оборудования риски получить удар молнией увеличивается. Научные разработки современности, в то же время, весьма успешно ведут борьбу с такой проблемой. В момент надвигания на небе грозовых туч и пронизывания его молниями человек, умный и предупредительный, бояться их не будет по той причине, что этотчеловек уже заблаговременно защитил от прямых попаданий свое жилище. Таким образом, хороший хозяин в обязательном порядке проявит свой интерес, каким образом следует произвести молниезащиту в частном доме, он не станет пренебрегать таким простым и в этот же момент гениальным изобретением человека.

Что из себя представляет молния и чем может она быть опасной?

Очень важным аспектом является знание природы самого возникновения молнии. Система защиты именно на этом именно и базируется.

Молния является не только завораживающим, но также и достаточно страшным и сильным явлением. Молния является импульсом электрического тока, который возникает за счет накопления в грозовых тучах электрического заряда. Сила тока иногда достигает отметки в 200000 А. Но такие молнии, правда, бывают достаточно редко, наиболее часто встречаются молнии, у которых сила разряда достигает 100000 А. На планете каждую секунду образуется порядка 200 молний. Невзирая на то, что сама вероятность поражения молнией исключительно одного дома достаточно мала, все же лучше предостеречься, нежели потом об этом жалеть. Искровой электрический заряд проходит через разные материалы, приводя к образованию тепловой энергии, а она и есть причина разрушений и пожаров. Для построек из дерева она представляет особую опасность, а из дерева построена большая часть коттеджей и загородных домов.

У домовладельцев в связи с такой ситуацией часто постает вопрос о реальной необходимости защиты здания от удара молнии. Молниезащита в частном домике необходима: она сможет защитить здание от пожара. К тому же, стоимость такой системы в смете строительства займет совсем незначительную долю.

Видовые особенности молниезащиты, а также принципы действия этих устройств

Сегодня системы молниезащиты зданий делятся на два вида:

• пассивный,
• активный.

Пассивная система являет собой традиционную систему защиты, которая состоит из самого молниеприемника, токоотвода, также заземления. У нее довольной простой принцип действия: заряд ловится молниеотводом, потом направляется в сторону заземлителя с помощью токоотвода, а заземлитель в земле гасит его. Следует учесть материал кровли, а также вид крыши для того, дабы исходя из этих особенностей верно выбрать необходимый тип молниезащиты при обеспечении ее максимальной надежности.

Активная молниезащита по принципу своего действия работает таким образом: воздух ионизируется молниеприемником, перехватывая таким образом разряд молнии.

Другие элементы в активной системе молниезащиты аналогичны тем, которые имеются в пассивной системе молниезащиты, но радиус действия такой системы значительно больше - до сотни метров. В конкретном случае будет защищен не только здание, но также и близлежащие строения. Такого рода молниезащита загородного домика является довольно распространенной в большом количестве стран. Но стоимость ее, конечно же, намного выше, нежели у пассивной системы.

Устройство самой молниезащиты

Молниезащита представляет собой защитную меру, которая обеспечивает безопасность жилых зданий и жизни человека, проживающего в них, от разрушительной силы удара молнии. Как молниезащиту здания используют молниеотводы.

В состав молниеотвода входит три основных элемента:

• Контур заземления.

Молниеприемник являет собой металлический проводник, который установлен на крыше домика для того, чтоб принимать разряды молнии. Важно устанавливать его на наиболее высоком месте крыши. Если здание достаточно большое или у него имеется сложная конструкция, когда есть смысл установки нескольких молниеприемников. Молниеприемники могут быть разнотипными по конструктивному исполнению:

• Металлический штырь длиной до 0,2-1,5 метра, который устанавливается в вертикальном положении на наивысшей точке здания. Этим может быть как дымовая труба, так мачта телеантенны ли конек крыши. Он изготавливается из металла, который менее подвержен процессам окисления под открытым небом, - оцинкованной стали либо меди. У молниеприемника такого плана площадь сечения должна быть от 100м2 (в случае, когда форма будет круглой, тогда диаметр в 12 мм будет достаточны). Верхний конец полой трубки необходимо заварить. Такой метод подойдет для всех металлических кровель.

• Металлический трос, который натянут на паре деревянных опор в 2 метра высотой вдоль конька крыши. Специально для надежности конструкции возможно использование металлических опор, но тогда нужно использовать изоляторы для изолирования их от троса. Такой метод прекрасно подойдет для шиферных, также деревянных крыш.

• Молниезащитная сетка, которая закрепляется по коньку крыши здания, по поверхности настила с отходящими заземленными токоотводами идеальным образом подойдет для черепичной крыши.

Очень важно знать, что молниеприемники необходимо соединить с металлическими предметами, которые находятся на крыше: желобами, лестницами, вентиляторами.

Как альтернатива возведения на крыше молниеотвода возможно использование, к примеру, неподалеку стоящего дерева (конечно, если оно выше крыши дома на 15 м). Молниеприемники крепятся на верхушке дерева с тем расчетом, дабы он получился хотя бы на половину метра выше кроны дерева.

Затем молниеприемник присоединяется к токоотводу.

Токоотвод представляет собой часть молниеотвода, предназначенную для того, дабы отводить заряды молнии к контуру заземления от молниеприемника. Это толщиной в 6 мм стальная проволока, которую приваривают к молниеприемнику, что должна в соединении с самим молниеприемником выдержать нагрузку до 200000 ампер. Также нужно отметить, что между вышеуказанными составляющими молниезащиты сварка должна быть достаточно надежной, дабы исключить разрыв между ними или ослабление крепления при падении, к примеру, снежного пласта либо при сильном ветре.

Токоотвод спускается по стенам с крыши, его прибивают скобками и направляют в грунт, именно к контуру заземления. В том случае, если в наличии нескольких токоотводов их на расстоянии в 25 метров друг от друга прокладываются по стенам, максимально отдаляясь от дверей и окон здания. Следует помнить о том, что токоотводы нельзя изгибать из-за возможности возникновения искрового заряда и дальнейшего воспламенения.

Согласно правил токоотводы должны быть максимально короткими, а прокладывать их нужно как можно поближе к местам с наибольшим риском: острым выступам, краям фронтонов, слуховым окнам.

Заземлением молниезащиты называется устройство, обеспечивающее надежный контакт земли и токоотвода. Это самый обычный контур: три электрода, связанные между собой и забитые в землю. Согласно правил заземление бытовой техники и молниезащиты обязательно следует делать общим. В том случае, когда заземления нет, довольно несложно его изготовить - у заземления достаточно простая конструкция.

Для этого следует взять медь с сечением в 50мм2 или нержавеющую сталь в 80мм2. Выкапывается траншея длиной в 3 метра и глубиной в 0,8, затем вбиваются стальные пруты по ее концам. При помощи стали и сварки соединяются эти два прута. Затем к данной конструкции приваривается отвод к зданию и к нему присоединяется токоотвод. Закрашиваются места сварки и до конца траншеи забивается заземлитель.

Важно знать то, согласно правил заземлитель должен быть расположен на расстоянии не ближе, нежели 1 метр от стен, также не менее, чем 5 метров от крыльца, проходов и пешеходных дорожек.

Провода, тросы молниеприемников, также токоотводы можно установить двумя способами:

• при использовании натяжных систем;
• с помощью дистанционных зажимов.

Натяжную систему установки молниеприемников проводят с установкой у основания жестких анкеров, также на крыше здания и на стенах, между ними натягивают трос. Они оборудуются специальной формы натяжными зажимами. Межде анкерами расстояние может быть 20 метров. Такого плана молниеприемники на плоских крышах оборудуются еще и дистанционными элементами, пластиковыми кронштейнами, к примеру. Они удерживают молниеприемники на определенных расстояниях над поверхностью крыши здания.

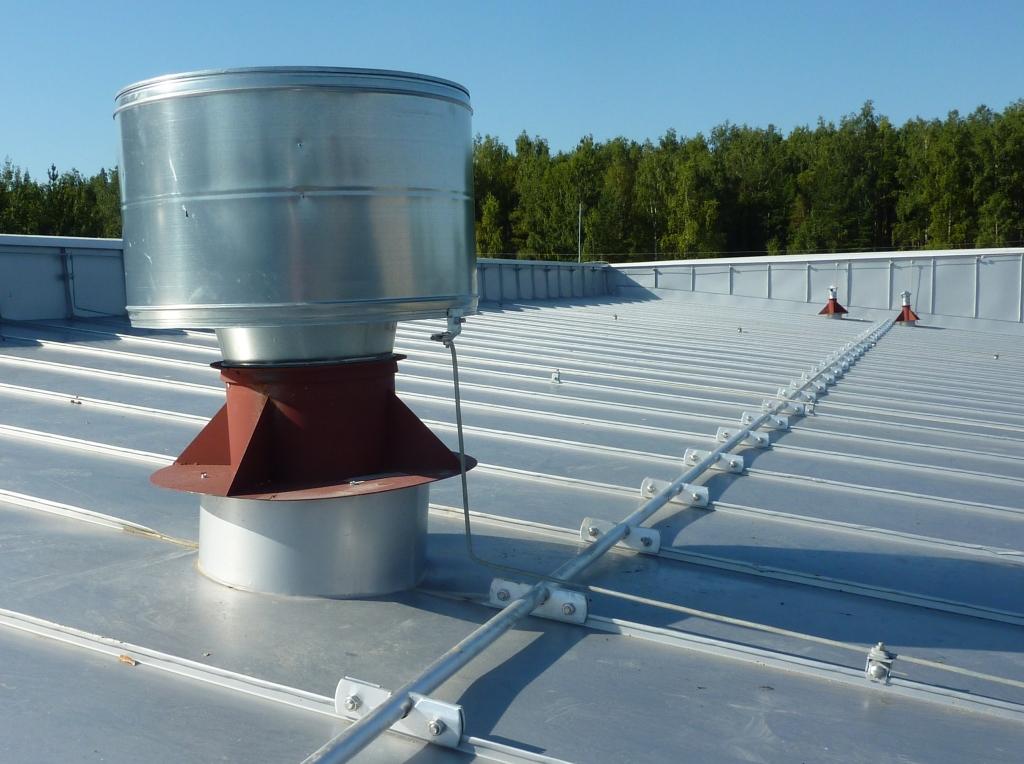

На плоских крышах и на стенах используют самозабивные, угловые зажимы, они крепятся дюбелями. На крутых крышах зданий, которые покрыты керамочерепицей, зажимы закрепить намного сложнее. Здесь следует использовать коньковые зажимы, они подходят по размерам и по форме к коньковой черепице. Такого плана зажимы, кстати, можно подобрать также под цвет черепицы с целью не испортить внешнюю облицовку кровли в момент произведения молниезащиты коттеджа.

Токоотводы, молниеприемники необходимо между собой связывать, также их нужно связать с элементами здания с помощью специального образца винтовых зажимов, изготовленных из меди, латуни или оцинкованной стали.

1. До того, как начнутся сезоны гроз, ежегодно следует осмотреть молниеотвод, все его части, а также все места крепления для того, дабы при необходимости можно было произвести их окраску и замену.
2. Раз в три года следует проверять исправность всех соединений, зачищать контакты, подтягивать ослабевшие соединения и при необходимости их заменять.
3. Раз в пять лет следует вскрывать заземляющие электроды, проверять надежность соединения электродов, также глубину их коррозии. При уменьшении у проржавевшей детали сечения более, нежели на треть, тогда ее следует заменить.

В современных домах и производственных помещениях без качественной защиты от молнии практически не обойтись – и потому устройство молниеотвода не будет лишним знать каждому, кто так или иначе связан со строительным делом. Впрочем, данная информация не повредит и «обычному» человеку.

Основы работы молниеотвода, общее устройство молниеотвода

Молниеотвод - устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии.

Даже не в столь далекие времена гроза и молния считались непредотвратимым стихийным явлением, от которого уберечься можно было лишь по чистой случайности. Со временем точка зрения на молнию, конечно же, изменилась. Ученые давно проникли в физическую суть молнии. Но еще раньше люди заметили, что молния ударяет не куда угодно, а выбирает для этого наиболее высокие места и предметы. Вполне логично было предположить, что можно искусственно предоставить ей такую возможность – бить в самую высокую точку, при этом обезопасив близлежащие строения и, конечно же, людей.
Проблемой защиты от молнии занимались многие ученые. Но лишь известный русский ученый Михаил Ломоносов добился на этом поприще действительно выдающихся успехов. В сотрудничестве с другими видными учеными мужами своего времени ему удалось сконструировать эффективный громоотвод, принцип действия которого работает и по сей день.
Как правило, классический громоотвод (он же молниеотвод) состоит всего из двух частей:

• Приемник молний, который собой представляет металлический стержень, укрепленный как можно выше;
• Провод, по которому ток от молнии поступает в заземлительный контур.

Так как планета Земля в любом случае будет больше любого расположенного на ней объекта, то все миллионы вольт, которые принимает на себя громоотвод, уходят именно в землю, не причиняя вреда животными и людям, не нанося ущерба постройкам.

Какие бывают молниеотводы: конструктивные разновидности

Молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет в самый высокий предмет.

В целом, громоотвод, как уже было отмечено, собой в конструктивном плане представляет довольно нехитрое устройство. Однако важно учитывать некоторые тонкости для того, чтобы он работал корректно и обеспечивал хорошую защиту.
Так железный приемник молний следует поднять над крышей самого высокого поблизости строения на несколько метров. Его укрепить можно и на самой постройке, и на отдельном шесте неподалеку.
Токоотвод собой представляет довольно толстую жилу, которая может быть изготовлена как из меди, так и из железа. Назначение его – передача тока от молниевого приемника к заземлительному контуру.
Контур заземления. Он обеспечивает передачу тока непосредственно в землю по тоководу.
Все без исключения громоотводы работают именно по такому принципу. Причем, токоотвод и контур заземления всегда остаются без значительных изменений. Говоря о разновидностях громоотвода, как правило, подразумевают различия в молниевом приемнике. Именно об этом и пойдет речь в остальной части данной статьи.

Итак, какого же типа бывают приемники молний?

Особенности конструкции стержневого молниеотвода

Самый простой и потому некогда (да и сейчас тоже) вид молниеприемника – стержневой. Такой установлен во многих частных секторах. Как правило, это обычная металлическая мачта, которая метра на два возвышается над крышей дома. Впрочем, как уже говорилось, можно смонтировать громоотвод и на отдельной мачте, неподалеку от дома.

Обратите внимание! Если установить приемник молний на металлическом шесте, то шест будет одновременно выступать и в виде токовода. К контуру заземления его можно будет прикрепить при помощи обычной сварки.

Учитывая то, что грозы нередко сопровождаются еще и довольно сильными ветрами, необходимо максимально прочно укрепить мачту. В противном случае увесистая конструкция может просто упасть – и нанести ущерб постройкам или даже здоровью человека.

Чем примечателен линейный громоотвод

Другая разновидность громоотвода – это линейный. Еще он носит название тросового. Конструктивно он устроен несколько сложнее, чем мачтовый, о котором говорилось выше. Собственно говоря, это трос из металла, растянутый между двумя мачтами.

Сам трос при этом соединяется с контуром заземления также при помощи токоотвода в виде медной или стальной толстой жилы. Жилу при этом важно действительно брать достаточно крупного сечения. В противном случае она может просто оплавиться из-за теплового действия электрического тока.
Считается, что такой вид молниеотвода способен уловить больше молний, благодаря чему обеспечивается большая безопасность даже во время самой интенсивной грозы.

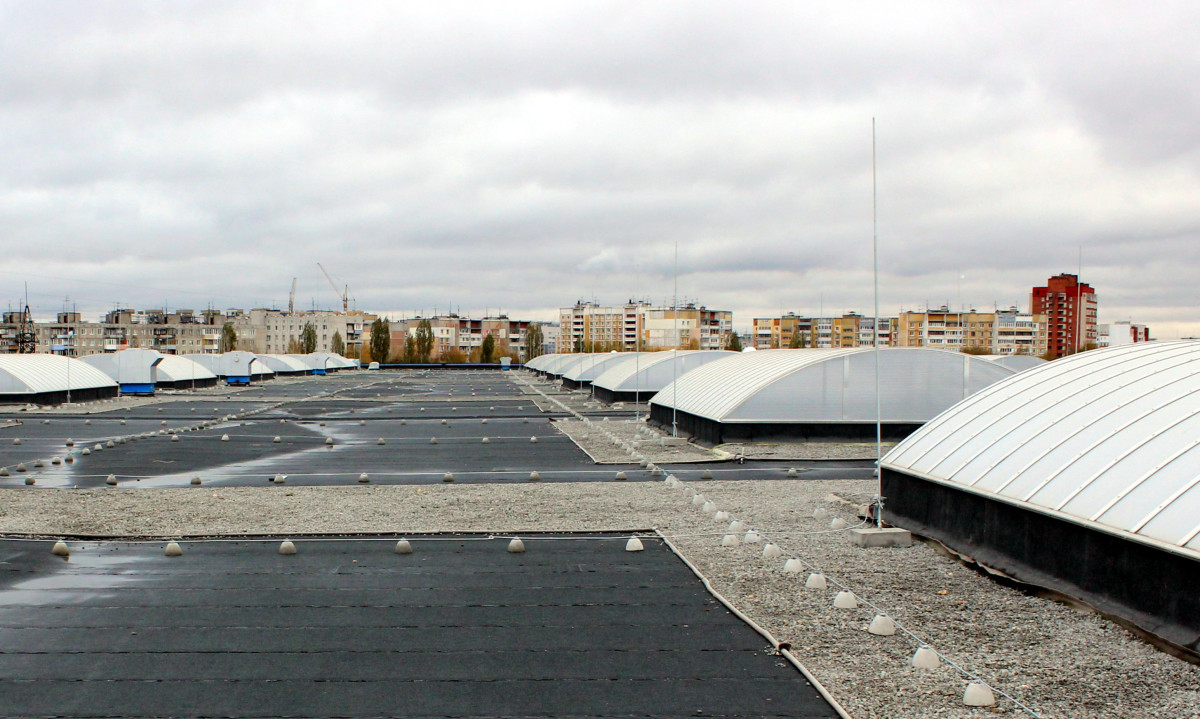

Особенности сетчатого молниеприемника и громоотвода, основанного на его использовании

Как можно понять из одного только названия, такого вида приемник молний представляет собой специальную сетку, которая организуется из металлических жил. В свою очередь, такая сетка располагается сверху крыши и берет на себя все грозовые удары.
Ну а дальше все происходит по же привычной схеме: «пойманная» молния пропускает весь свой ток через толстый токовод прямо в контур заземления, где заряд благополучно гасится.
Благодаря тому, что сетка имеет довольно большую площадь, она способна уловить еще больше молний и не допустить попадания ни одной из них в металлические части строений.
Некоторые домовладельцы применяют даже одновременно несколько типов громоотводов. Впрочем, как правило, бывает вполне достаточно и одного. Главное – чтобы было все выполнено правильно во время сборки и монтажа конструкции.

Особенности монтажа молниеотвода и заземлительного контура

Контур заземления в случае с молниеотводами устроен примерно тем же самым образом, что и заземлительный контур для самого дома. Но нужно иметь в виду, что эти два контура между собой пересекаться ни в коем случае не должны. Это – отдельно функционирующие друг от друга элементы.
Если не внять этому правило, то можно после первого же удара грозы получить сильнейший разряд в розетки и в электрооборудование – и в итоге потерять не только дорогостоящую бытовую технику, а, быть может, и сам дом. Так что для заземления дома и для заземления громоотвода нужно предусмотреть два разных независимых контура.
Впрочем, процесс изготовления контура для молниевого отвода точно такой же, за некоторыми отличиями, которые необходимо принимать во внимание:

• Заземляющие электроды не должны иметь величину менее трех метров;
• При этом сами электроды должны иметь поперечное сечение не менее 2,5 см и быть выполнены в виде цельнометаллического прута;
• Контур заземления должен иметь только треугольную форму – это очень важно!
• Причем, между вершинами треугольника должно обеспечиваться расстояние от трех метров – собственно, это требование и обеспечивается через длину электродов;
• Шина, при помощи которой электроды объединяются в контур, обязана быть в диаметре не менее 1,2 см. Если же в качестве шины применяется полоска из металла, то ее параметры должны быть следующими: 50 х 6 мм;
• Сварные соединения должны быть выполнены максимально качественно – чтобы из-за нагревания они не могли разойтись

Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.

При этом важно обеспечить глубину залегания верхней части контура не менее 50 – 80 см.

Каким образом заземление соединяется с токоприемником

Поперечное сечение жилы, из которой состоит токовод, не должно быть мене 6 миллиметров в случае применения цельной жилы. Если берется прут, то его диаметр должен быть не менее одного сантиметра.
Соединение шины с и приемником облегчается, если вся система изготовлена из стали. Тогда все соединения можно произвести при помощи сварки. Важна длина сварного соединения: провар должен иметь в длину не меньше 60 см. Если же речь идет о жиле, то в этом случае придется действовать при помощи специальных клемм, представляющих собой пластины со специальными ложбинками для кабеля.
Крепление токоотводящей жилы к стене дома можно осуществить пластиковыми клипсами. Можно также само провод поместить в короб из токоизолята.

Удар молнии в молниеприемник отводится специальным контуром заземления.

Егор Дмитриевич Петров, электрик: в случае, если в постройке имеется дымоход, вокруг него рекомендуется намотать несколько витков отводящей жилы и затем соединить ее с молниеотводом. В отдельной защите могут нуждаться и такие элементы кровли, как трубы, водосточные желоба – в том случае если они изготовлены из металла. В идеале вообще все металлические части крыши должны быть обеспечены молниеотводами, однако на практике это либо просто не осуществимо, либо связано с преодолением большого количества трудностей.
Михаил Сурков, монтажник электрооборудования: не будет лишним позаботиться и о защите молниевых приемников от коррозии. Ведь им придется длительное время выдерживать не самые благоприятные природные условия. Для этого можно будет просто выкрасить стержень приемника или оцинковать его. Если же приемник изготовлен из меди, то дополнительной защиты от коррозии не требуется.

Выводы

Обустроить у себя на участке качественный громоотвод может каждый. Для этого потребуется не так много сил и времени. Но при этом крайне важно соблюсти все требования, которые были указаны выше. Ведь не стоит забывать, что величина разряда внутри молнии достигает миллионов вольт. Так что халатное отношение к обустройству молниеотвода может послужить причиной несчастного случая и нанесения вреда постройкам на участке.
1. СК Лайт Проф http://www.light-prof.ru/catalog — производство готовых молниеотводов, услуги по установке системы на месте.
2. Компания Ezetek http://ezrf.ru/goods/flash/ — молниеотводы и мачты по доступным расценкам, услуги по установке комплекта на объект.
3. АЛЕФ ЭМ http://www.groze.net/komplektuyushhie_dlya_molniezashhity.html — Молниезащита, заземляющие устройства, оказание услуг по доставке и монтажу приобретенных комплектов.
4. Хакель Рос http://www.zandz.ru/molniezashchita — отечественная компания, продающая комплекты для защиты от молнии и комплектующие к ним.
5. НПП ЭСТ http://www.uziprov.ru/shop/trosovyi-molnieotvod/ — тросовые молниеотводы и комплектующие к ним, компания изготавливает системы любой сложности и предлагает услуги по монтажу комплектов.

Причины загораний комплектующих элементов

1.4. Вероятностная оценка пожароопасных отказов в электротехнических устройствах

1.5. Пожарная опасность комплектующих элементов электротехнических устройств

Глава 2

Нормативная оценка классов взрыво- и пожароопасных зон и их размеров

Аналитическая оценка классов взрыво- и пожароопасных зон и их размеров

2.2. Классификация взрывоопасных смесей по группам и категориям

2.3. Взрывозащищенное электрооборудование Классификация взрывозащищенного электрооборудования

Электрооборудование взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка»

Электрооборудование взрывозащищенное с защитой вида «е» (повышенной надежности против взрыва)

Электрооборудование взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь»

Электрооборудование взрывозащищенное с видом взрывозащиты «масляное заполнение оболочки с токоведущими частями»

Электрооборудование взрывозащищенное с видом взрывозащиты «заполнение или продувка оболочки под избыточным давлением»

Электрооборудование взрывозащищенное с видом взрывозащиты «кварцевое заполнение оболочки»

Электрооборудование взрывозащищенное со специальным видом взрывозащиты

2.4. Маркировка взрывозащищенного электрооборудования

2.5. Зарубежное взрывозащищенное электрооборудование

2.6. Особенности выбора, монтажа, эксплуатации и ремонта взрывозащищенного электрооборудования

2.7. Особенности выбора, монтажа и эксплуатации электрооборудования пожароопасных зон и помещений с нормальной средой

2.8. Контроль за противопожарным состоянием электроустановок

Глава 3 аппараты защиты в электроустановках

3.1. Плавкие предохранители Принцип устройства и работы плавких предохранителей

Защитная характеристика предохранителя

Способы улучшения защитных характеристик предохранителей

Типы плавких предохранителей для установок напряжением до 1000 в

3.2. Автоматические выключатели (автоматы)

Устройство и принцип работы небыстродействующих автоматов

Защитные характеристики автоматов

Типы установочных автоматов

3.3. Тепловые реле

3.4. Выбор аппаратов защиты

Требования к аппаратам защиты

Iср.Эл.М 1,25Iмакс;

Iкз (к) / Iн.Тепл 6;

Iкз (к) / Iн.Тепл 3.

Селективность (избирательность) действия аппаратов защиты

Выбор мест установки аппаратов защиты в зависимости от условий пожарной безопасности и технических условий

3.5. Устройство защитного отключения (узо)

Глава 4 пожарная безопасность и методы расчета электрических сетей

4.1. Нагрев проводников электрическим током

4.2. Допустимая нагрузка на проводники по нагреву

4.3. Пожарная опасность короткого замыкания в электрических сетях

4.4. Противопожарная защита электрических сетей при проектировании

Расчет сетей по условиям нагрева. Выбор аппаратов защиты

Расчет сетей по потере напряжения

4.5. Противопожарная защита электрических сетей при монтаже и эксплуатации

4.6. Профилактика пожаров на вводах электрических сетей в здания и сооружения объектов агропромышленного комплекса

Глава 5 электродвигатели, трансформаторы и аппараты управления

5.1. Общие сведения об электродвигателях

5.2. Аварийные пожароопасные режимы работы электродвигателей

5.3. Пожарная опасность трансформаторов

5.4. Снижение пожароопасности электроизоляции обмоток элетродвигателей и трансформаторов

5.5. Пожарная опасность электрических аппаратов управления

Глава 6 электроосветительные установки

6.2. Осветительные приборы и светильники

6.3. Системы и виды электрического освещения

6.4. Расчет электрического освещения

6.5. Пожарная опасность осветительных приборов

6.6. Профилактика пожаров от осветительных приборов

Глава 7 заземление и зануление в электроустановках напряжением до 1000 в

7.1. Опасность поражения электрическим током

7.2. Заземление и зануление электроустановок как устройств электро- и пожарной безопасности

7.3. Устройство заземлений и занулений

7.4. Расчет заземляющих устройств

7.5. Защитные заземления и зануления во взрывоопасных зонах

7.6. Эксплуатация и испытания заземляющих устройств

Глава 8 молниезащита

8.1. Молния и ее характеристики

8.2. Пожаро- и взрывоопасность воздействия молнии

Воздействия прямого удара молнии

Вторичные воздействия молнии

8.3. Классификация зданий и сооружений по устройству молниезащиты Категории молниезащиты

Обязательность устройства молниезащиты

Требования к устройствам молниезащиты

8.4. Молниеотводы

Конструктивное выполнение молниеотводов

Зоны защиты молниеотводов

8.5. Защита зданий и сооружений от прямых ударов молнии Защита зданий и сооружений I категории

Защита зданий и сооружений II категории

Защита взрывоопасных наружных технологических установок и открытых складов

Защита зданий и сооружений III категории

8.6. Защита зданий и сооружений от вторичных воздействий молнии

8.7. Эксплуатация устройств молниезащиты Испытания и приемка в эксплуатацию устройств молниезащиты

Контроль состояния и обслуживание устройств молниезащиты

Глава 9 защита взрывоопасных производств от разрядов статического электричества

9.1. Общие представления об электризации

9.2. Воспламеняющая способность искр статического электричества и его физиологическое воздействие на организм человека

9.3. Приборы для измерения параметров статического электричества

9.4. Способы устранения опасности статического электричества

Заземление

Уменьшение объемного и поверхностного удельных электрических сопротивлений

Ионизация воздуха

Дополнительные способы уменьшения опасности от статической электризации

9.5. Эксплуатация устройств защиты от разрядов статического электричества

Глава 10 технико-экономическая эффективность решений противопожарной защиты электроустановок, молниезащиты и защиты от статического электричества

Приложения

Технические данные предохранителей

Технические данные автоматов серии а3100

Технические характеристики автоматов а3713б

Технические данные автоматов типа ап-50 с комбинированным расцепителем на переменный ток

Технические характеристики автоматов серии ва

Технические параметры однополюсных автоматов серии ае1000 и трехполюсных серии ае200

Технические данные магнитных пускателей серии пме и па

Допустимая потеря напряжения в осветительных и силовых сетях

Значение коэффициента с для определения (по упрощенной формуле) сечений проводников и потери напряжения в электропроводках

Коэффициенты использования вертикальных заземлителей ηв и горизонтальных соединительных полос ηг

Перечень стандартов на взрывозащищенное электрооборудование

Литература

129366, Москва, ул. Б. Галушкина, 4

8.4. Молниеотводы

Средством защиты от прямых ударов молнии служит молниеотвод – устройство, рассчитанное на непосредственный контакт с каналом молнии и отводящее ее ток в землю.

Конструктивное выполнение молниеотводов

Здания и сооружения от прямых ударов защищают молниеотводами, каждый из которых конструктивно состоит из молниеприемника, непосредственно воспринимающего удар молнии, токоотвода, соединяющего молниеприемник с заземлителем, и заземлителя, через который ток молнии стекает в землю. Вертикальная конструкция (столб, мачта) или часть сооружения, предназначенная для закрепления молниеприемника и токоотвода, называется опорой молниеотвода.

Опоры стержневых и тросовых молниеотводов, как отдельно стоящих, так и устанавливаемых на защищаемом объекте, могут быть деревянными, металлическими и железобетонными (рис. 8.9).

Деревянная опора обычно состоит из основной стойки и пасынков, выполненных из дерева или железобетона (последние предпочтительнее). Деревянные части, особенно подземные, антисептируют. Высота такого молниеотвода редко превышает 25 м. В землю опора зарывается на 0,1–0,2 ее полной высоты в зависимости от грунта. Для опор используют древесину хвойной породы (сосна, лиственница, ель, пихта). Диаметр бревна в верхнем срубе должен быть не менее 100 мм.

Опоры высотой более 8-10 м выполняют на одном или двух пасынках (рис. 8.9, а ), высота которых зависит от высоты молниеотвода. Для увеличения срока службы деревянных опор рекомендуется применять железобетонные пасынки, особенно в грунтах, где процесс гниения наиболее интенсивен (в суглинках). Железобетонные пасынки изготовляют из бетона марки не ниже М200, армированного круглой сталью марки Ст 3 или Ст 5. В поперечнике пасынки могут быть прямоугольного двутаврового, круглого и других сечений.

Рис. 8.9. Конструкции стержневых молниеотводов и молниеприемников:

а – на деревянной опоре;б – металлический решетчатый типа М-25;в – на железобетонной опоре;г – молниеприемник из металлических труб, установленных на крыше;1 – опора (стойка);2 – молниеприемник;3 – подножник;4 – токопровод (спуск);5 – фланец;6 – оттяжка

Металлическую опору для молниеотвода высотой 20-75 м (рис. 8.9, б ) чаще всего выполняют в виде жесткой решетчатой конструкции. Ее устанавливают на четырех железобетонных подножниках, наверху к ней приваривают молниеприемник и предохраняют от коррозии регулярной окраской. Такой молниеотвод не требует специального токоотвода, так как сам хорошо проводит ток.

Железобетонные опоры могут быть различной формы (рис. 8.9, в ), арматура в них частично или полностью предварительно напряженная. Бетон может быть вибрированным или центрифугированным. На вершине опоры устанавливают молниеприемник и соединяют с токоотводом, который прокладывают по опоре. В некоторых случаях молниеприемник соединяют с арматурой, используемой в качестве токоотвода. Но именно эти места оказываются нередко ненадежными, так как требуется либо вывод части арматуры наружу, либо пропуск в нее соединительных проводников. На этих участках постепенно начинается разрушение, особенно в прибрежных районах морей. Железобетонные опоры экономически более выгодны, они проще в эксплуатации и долговечны. Опоры стержневых молниеотводов должны быть рассчитаны на механическую прочность как свободно стоящие конструкции, а опоры тросовых молниеотводов – с учетом натяжения троса и действия на него ветровой и гололедной нагрузки.

Молниеотводы, устанавливаемые на сооружении, делятся на настенные и кровельные . Первые применяют чаще, их молниеприемники изготавливают из трубы или угловой стали и закрепляют посредством скоб, хомутов или кронштейнов. Молниеприемники кровельные (рис. 8.9, г ) чаще всего выполняют из труб разного диаметра и снабжают фланцами для крепления к крыше при помощи болтов. Дополнительная устойчивость достигается посредством оттяжек из полосовой или угловой стали. Высота таких молниеприемников колеблется от 5 до 10 м. Опорами стержневых молниеотводов могут служить стволы деревьев, растущих вблизи защищаемых зданий и сооружений. При этом если дерево находится на расстоянии менее 5 м от зданий и сооружений III, IV и V степени огнестойкости (II и III категория молниезащиты), то необходимо по стене защищаемого здания против ствола проложить токоотвод и присоединить под землей к заземлителю или же от молниеприемника токоотвод перебросить на другое дерево, на отдельную стойку, отстоящие от здания более чем на 5 м. Если дерево невысокое, то на него устанавливают шест с молниеприемником, это удешевляет молниезащиту. Кроме того, деревья создают дополнительное экранирование от заряженного облака.

Для тросовых молниеотводов можно использовать те же опоры, но требуется иногда повышать их устойчивость оттяжками или подкосами. Выбор того или иного материала опор обуславливается в основном необходимой высотой молниеотводов, расчетными механическими нагрузками, а также экономическими соображениями. Следует также учитывать их сочетание с архитектурой защищаемого объекта, климатическими условиями.

Молниеприемники стержневые, тросовые и в виде сетки непосредственно воспринимают прямой удар молнии и должны выдерживать ее термическое и динамическое воздействия, быть надежными в эксплуатации.

Стержневые молниеприемники изготовляются из покрытой антикоррозийной защитой (оцинкование, лужение, покраска) круглой и угловой стали или из некондиционных водогазопроводных труб. Конец трубы сплющивают или надежно закрывают металлической пробкой. Наименьшее сечение молниеприемника должно быть 100 мм 2 (это позволяет выдержать термические и динамические воздействия тока молнии), а длина не менее 200 мм.

В качестве молниеприемников можно использовать дымовые, выхлопные и другие металлические трубы объекта, дефлекторы (если они не выбрасывают горючие пары и газы), кровлю и другие металлические элементы сооружений.

Применяют молниеприемники и в виде сетки, сваренной из круглой стали диаметром 6-8 мм или полосовой стали сечением не менее 48 мм 2 , уложенных на кровлю под гидро- или теплоизоляцию (если они несгораемые). Это не затруднит отток воды с кровли и очистку от снега. Шаг ячейки берут 66 м для зданий II категории, а для зданий III - 1212 м.

Однако укладка сеток рациональна лишь в зданиях с горизонтальными крышами, где равновероятно поражение молнией любого их участка. При больших уклонах крыши наиболее вероятны удары молнии вблизи ее конька, и в этих участках укладка сетки по всей поверхности кровли приведет к неоправданным затратам металла. В этом случае более экономичен вариант установки стержневых или тросовых молниеприемников, в зону защиты которых входит весь объект. По этой причине укладка молниеприемной сетки рекомендуется на неметаллических кровлях с уклоном не более 1:8.

Иногда возвышающиеся элементы кровли снабжают молниеприемниками, соединенными с сеткой посредством сварки. На деревьях молниеприемником может служить выступающий конец токоотвода в виде петли на участке до 400 мм от верхней точки. Тросовый молниеприемник выполняют из стального многопроволочного и только оцинкованного троса диаметром до 7 мм (сечение не менее 35 мм 2).

Токоотводы молниеотводов применяют для соединения молниеприемников с заземлителями из стали любого профиля. Их рассчитывают на пропускание полного тока молнии без нарушений и существенного перегрева. Они должны быть оцинкованы, пролужены или окрашены для предупреждения коррозии. Не рекомендуется применять многопроволочный стальной трос, если у него не оцинкована каждая нить. Наименьшее сечение токоотводов, выполненных из угловой и полосовой стали и расположенных вне сооружения на воздухе, равно 48 мм 2 , для расположенных внутри – 24 мм 2 , а круглые токоотводы должны иметь наименьший диаметр 6 мм. Токоотводами могут служить арматура железобетонных конструкций, направляющие лифтов, пожарные лестницы, водопроводные, водосточные и канализационные трубы, колонны, стенки резервуаров, электрически надежно связанные по всей длине.

Соединения токоотводов, специальных и естественных, должны быть сварными (внахлест). Количество их необходимо резко ограничить. Болтовые соединения допускают только для объектов сIII категорией устройства молниезащиты и тогда их не окрашивают, а лудят. С заземлителями токоотводы соединяют только сваркой, и площадь контакта во всех случаях не менее двух площадей сечения деталей, а длина – около шести диаметров проволоки или двойной ширины полосы или полки уголка. Если токоотводы присоединяют к отдельным заземлителям и они электрически связаны друг с другом, то на высоте около 1,5 м от поверхности земли устанавливают надежный болтовой зажим, позволяющий отсоединить токоотвод для контроля заземлителя (рис. 8.10). Токоотводы от молниеприемников прокладывают кратчайшим путем к заземлителю. От входов в здания их нужно располагать на таком расстоянии, чтобы с ними не могли соприкасаться люди. Необходимо избегать острых углов и тем более петель в токоотводе, так как значительные электродинамические усилия при больших токах молнии могут разорвать его на этих участках или вызвать искровое перекрытие между ближайшими точками петли. Металлическая кровля, короба и трубы могут быть соединены с токоотводами болтовыми зажимами (рис. 8.11).

Заземляющие устройства являются важнейшим элементом в комплексе средств обеспечения защиты объектов от прямого удара молнии, заноса высоких потенциалов по коммуникациям и электростатической индукции. Основной частью их являются собственно заземлители, находящиеся в достаточно хорошо проводящей среде.

Заземлитель молниезащиты – один или несколько заглубленных в землю проводников, предназначенных для отвода в землю токов молнии или ограничения перенапряжений, возникающих на металлических корпусах, коммуникациях при близких разрядах молнии. Они бывают одиночными (простыми) или сложными (комбинированными). К первым относятся трубы, электроды из круглой, полосовой, угловой и листовой стали, железобетонные подножки и сваи, а сложные образуются из комбинаций простых. Одиночные делятся на сосредоточенные и протяженные. У первых потенциал практически по длине не изменяется, у вторых потенциалы начала и конца отличаются друг от друга вследствие большой длины электродов, малого их сечения, высокого удельного сопротивления материалов или высокой удельной проводимости грунта.

Рис. 8.11. Зажим для присоединения плоского (а ) и круглого (б ) токоотводов к металлической кровле:

1 – токоотвод;2 – кровля;3 – свинцовая прокладка;4 – стальная пластина;5 – пластина с приваренным токоотводом

Еще различают искусственные и естественные заземлители.

Искусственные заземлители – специально проложенные в земле контуры из полосовой или круглой стали, сосредоточенные конструкции, состоящие из вертикальных и горизонтальных проводников.

Естественные заземлители – заглубленные в землю металлические и железобетонные конструкции зданий и сооружений.

Заземлители могут быть поверхностными и углубленными . Последние обычно изготовляют из круглой или полосовой стали и укладывают в глубокие котлованы или траншеи, чаще всего по периметру фундамента, если последний не может быть использован в качестве естественного заземлителя. Наконец, существуют вертикальные заземлители (обычно стержни из круглой или угловой стали и трубы, железобетонные подножники и сваи, забиваемые в землю, реже – стальные круглые стержни, ввинченные в грунт) и горизонтальные, изготовленные из любой профильной стали, закапываемые неглубоко в грунт.

Вертикальные заземлители более эффективны, так как большая их часть располагается во влажных и менее промерзающих слоях почвы. Их длину берут от 2 до 5 м и применяют в глинистых или смешанных грунтах с удельным сопротивлением  менее 300 Омм и при сравнительно высоком уровне грунтовых вод. Если же верхние слои почвы обладают высоким  и этот уровень низок, то длину электродов увеличивают до 4-6 м. Наиболее употребительны и удобны заземлители из круглой стали диаметром 12-30 мм, угловой с шириной полок 40-50 мм, толщиной не менее 4 мм и трубы (чаще всего некондиционные или непригодные к дальнейшему использованию по назначению) с наружным диаметром 25-60 мм и толщиной стенки не менее 3,5 мм. Верхний конец вертикальных заземлителей располагают от поверхности земли на 0,5-1 м. На этом уровне высыхание или промерзание грунта затруднено.

Горизонтальные заземлители используют в грунтах с длительно влажными верхними слоями, где трудно забивать вертикальные электроды (гористая местность, районы вечной мерзлоты). Если грунт обладает плохой проводимостью (песок), то траншею для горизонтальных заземлителей заполняют другим грунтом, удобренным солями или их растворами. Для электродов берут преимущественно полосовую сталь сечением не менее 160 мм 2 (404 мм) и реже круглую сталь эквивалентного сечения. Электроды укладывают на глубину 0,6-0,8 м в виде одного или нескольких симметричных лучей, длина каждого из них, считая от токоотвода, обычно не превышает 25-30 м. Чем больше удельное сопротивление грунта, тем больше длина луча и их число. Электроды любого типа соединяют между собой и с токоотводами только сваркой.

Конструкция заземлителя зависит от типа молниеотвода, т.е. отдельно стоящего или установленного на здании.

При отдельно стоящих молниеотводах приемлемыми, без расчета их импульсного сопротивления растеканию тока молнии r и, являются типовые конструкции заземлителей, приведенные в табл. 8.1 (см. также ).

При расположении молниеотвода на защищаемом здании в качестве заземлителей рекомендуется широко использовать железобетонные фундаменты зданий и сооружений.

Таблица 8.1

	Заземлитель		Размеры, м
	Железобетонный подножник		a  1,8 b  0,4 l  2,2
	Железобетонная свая		d = 0,250,4 l  5
	Стальной двухстержневой: полоса размером 404 мм стержни диаметром d = 1020 мм		t  0,5 l = 35 c = 35
	Стальной трехстержневой: полоса размером 40 х 4 мм стержни диаметром d = 10  20 мм		t  0,5 l = 35

Металлические и железобетонные конструкции зданий I категории по устройству молниезащиты могут быть использованы только для защитного заземления электроустановок и защиты от вторичных воздействий молнии. Для зданий II и III категории металлические и железобетонные конструкции используются и для защиты от прямых ударов молнии. Устройство молниезащиты зданий в железобетонном исполнении включает молниеприемную сетку, соединяемую сваркой с арматурой всех колонн. Ток молнии через нее попадает на арматуру колонн, затем стекает на арматуру фундамента и через защитный слой бетона – в землю.

Основанием для использования арматуры железобетонных фундаментов в качестве заземлителей являются свойства бетона во влажном состоянии иметь проводимость, сопоставимую с проводимостью грунта, окружающего фундамент. При этом выполняются условия сохранения несущей способности здания и исключаются условия разрушения арматурных стержней и бетона от электрической коррозии, что обеспечивается уменьшением плотности тока, стекающего с арматуры фундамента, и ограничением его стекания через бетон в надземных конструкциях. Указанные меры включают объединение в единую систему всех железобетонных (или металлических) конструкций, соединение с помощью сварки всех элементов арматурного каркаса и создание непрерывной электрической цепи по арматуре.

Битумные и битумно-латексные покрытия фундаментов не являются препятствием для использования их в качестве заземлителей.

В средне- и сильноагрессивных грунтах, где защита железобетона от коррозии выполняется эпоксидными и другими полимерными покрытиями, а также при влажности грунта менее 3 % использовать железобетонные фундаменты в качестве заземлителей не допускается.

При использовании в качестве заземляющих устройств все элементы металлических и железобетонных конструкций (фундаменты, колонны, фермы, стропильные, подстропильные и подкрановые балки) должны образовывать непрерывную электрическую цепь по металлу, а в железобетонных элементах (колоннах) дополнительно должны предусматриваться закладные детали (изделия) для присоединения электротехнического и технологического оборудования.

В качестве заземлителей молниезащиты допускается использовать все рекомендуемые ПУЭ заземлители электроустановок, за исключением нулевых проводов воздушных линий электропередачи напряжением до 1 кВ.

Нормирование заземлителей молниезащиты. Принятый в инструкции подход к нормированию и выбору заземлителей молниезащиты зданий и сооружений учитывает, что одним из эффективных способов ограничения грозовых перенапряжений в цепи молниеотвода, а также на металлических конструкциях и оборудовании объекта является обеспечение низких сопротивлений заземлителей растеканию в земле токов молнии. Поэтому при выборе молниезащиты нормированию подлежит сопротивление заземлителя или другие его характеристики, связанные с его сопротивлением.

До введения в нормативную практику для заземлителей молниезащиты нормировалось импульсное r и сопротивление растеканию токов молнии: его максимально допустимое значение было принято равным 10 Ом для зданий и сооружений I и II категорий и 20 Ом для зданий и сооружений III категории. При этом допускалось увеличение импульсного сопротивления до 40 Ом в грунтах с удельным сопротивлением более 500 Омм при одновременном удалении молниеотводов от объектов I категории на расстояние, гарантирующее от пробоя по воздуху и в земле. Для наружных установок максимально допустимое импульсное сопротивление было принято не более 50 Ом.

Импульсное сопротивление заземлителя является количественной характеристикой сложных физических процессов при растекании в земле токов молнии. Его значение отличается от сопротивления заземлителя при растекании токов промышленной частоты и зависит от нескольких параметров тока молнии (амплитуда, крутизна, длина фронта), варьирующихся в широких пределах. С увеличением тока молнии импульсное сопротивление заземлителя падает, причем в возможном интервале распределение токов молнии (от единиц до сотен килоампер) его значение может уменьшаться в 2-5 раз.

Поскольку при проектировании заземлителя нельзя предсказать значения токов молнии, которые будут через него растекаться, то, следовательно, невозможно оценить наперед соответствующие значения импульсных сопротивлений. С учетом этих условий нормирование заземлителей по их импульсному сопротивлению имеет очевидные неудобства. Разумнее выбирать конкретные конструкции (см. табл. 8.1) по следующему условию: импульсные сопротивления заземлителей во всем возможном диапазоне токов молнии не должны превышать указанных максимально допустимых значений.

Такое нормирование было принято в инструкции , где для ряда типовых конструкций заземлителей (см. табл. 8.1) были подсчитаны импульсные сопротивления при колебаниях токов молнии от 5 до 100 кА и по результатам расчетов проведен отбор заземлителей, удовлетворяющих принятому условию.

Наиболее распространенными и рекомендуемыми конструкциями заземлителей являются железобетонные фундаменты. К ним предъявляются дополнительные требования - исключение механических разрушений бетона при растекании через фундамент токов молнии. Исследования показали, что железобетонные конструкции выдерживают большие плотности растекающихся по арматуре токов молнии, что связано с кратковременностью этого растекания. Так, единичные железобетонные фундаменты (сваи длиной не менее 5 или подножники длиной не менее 2 м) способные без разрушения выдерживать токи молнии до 100 кА. Поэтому в табл. 8.1 заданы допустимые размеры единичных железобетонных заземлителей. Для фундаментов больших размеров с соответственно большей поверхностью арматуры опасная для разрушения бетона плотность тока маловероятна при любых возможных токах молнии.

Нормирование параметров заземлителей по их типовым конструкциям имеет ряд достоинств: оно соответствует принятой в строительной практике унификации железобетонных фундаментов с учетом их повсеместного использования в качестве естественных заземлителей; при выборе молниезащиты не требуется выполнять расчеты импульсных сопротивлений заземлителей, что сокращает затраты и объем проектных работ.

Опасность поражения током молнии. При растекании тока с заземлителя или с любого другого подземного металлического предмета в грунте образуется потенциальное (электрическое) поле. Распределение потенциала на поверхности земли при протекании тока молнии через трубчатый заземлитель показано на рис. 8.12. Оно зависит от геометрических размеров электрода, способа его установки, но не зависит от электрических свойств однородного грунта. На небольших удалениях от оси трубы потенциал уменьшается резко, после чего уменьшение делается более плавным. Считают, что на расстоянии x более 20 l потенциал на поверхности земли равен нулю. Наибольший потенциал появляется на самом заземлителе и он равен
.

Рис. 8.12. Изменение потенциала на поверхности земли у заземлителя при растекании тока молнии

Если вблизи заземлителя будет находиться человек и расстояние между его ступнями равно S , то он подвергается действию шагового напряжения U ш, равного разности потенциалов U 1 и U 2 в точках 1 и 2 , где находятся ступни. Это может быть опасным для жизни. Еще более опасно, если одна нога окажется непосредственно на заземлителе или человек прикоснется к заземлителю. Тогда он подвергается большей разности потенциалов, равной U м - U 3 , и называемой напряжением прикосновения U пр .

Снижения шагового напряжения и напряжения прикосновения можно добиться уменьшением сопротивления r и до значения ниже 10 Ом, что довольно трудно, и применением параллельно включенных добавочных электродов, выравнивающих потенциал внутри и вне контура заземлителей. Рациональным распределением вертикальных заземлителей, расположенных по контуру или лучам, и связывающих их горизонтальных электродов можно добиться безопасного распределения потенциала по любому направлению от точки присоединения токоотвода. Для безопасности рекомендуется ограждать или во время грозы не допускать людей к заземлителям ближе 5 м, располагать эти заземлители дальше от дорог, тротуаров или располагать под асфальтовым покрытием.

3.1. Опоры стержневых молниеотводов должны быть рассчитаны на механическую прочность как свободно стоящие конструкции, а опоры тросовых молниеотводов - с учетом натяжения троса и действия на него ветровой и гололедной нагрузок.

3.2. Опоры отдельно стоящих молниеотводов могут выполняться из стали любой марки, железобетона или дерева.

3.3. Стержневые молниеприемники должны быть изготовлены из стали любой марки сечением не менее 100 мм 2 и длиной не менее 200 мм и защищены от коррозии оцинкованием, лужением или окраской.

Тросовые молниеприемники должны быть выполнены из стальных многопроволочных канатов сечением не менее 35 мм 2 .

3.4. Соединения молниеприемников с токоотводами и токоотводов с заземлителями должны выполняться, как правило, сваркой, а при недопустимости огневых работ разрешается выполнение болтовых соединений с переходным сопротивлением не более 0,05 Ом при обязательном ежегодном контроле последнего перед началом грозового сезона.

3.5. Токоотводы, соединяющие молниеприемники всех видов с заземлителями, следует выполнять из стали размерами не менее указанных в табл. 3.

3.6. При установке молниеотводов на защищаемом объекте и невозможности использования в качестве токоотводов металлических конструкций здания (см. п. 2.12) токоотводы должны быть проложены к заземлителям по наружным стенам здания кратчайшими путями.

3.7. Допускается использование любых конструкций железо­бетонных фундаментов зданий и сооружений (свайных, ленточных и т.п.) в качестве естественных заземлителей молниезащиты (с учетом требований п. 1.8).

Допустимые размеры одиночных конструкций железобетонных фундаментов, используемых в качестве заземлителей, приведены в табл. 2.

ПРИЛОЖЕНИЕ 1

ОСНОВНЫЕ ТЕРМИНЫ

1. Прямой удар молнии (поражение молнией) - непосредственный контакт канала молнии с зданием или сооружением, сопровождающийся протеканием через него тока молнии.

2. Вторичное проявление молнии - наведение потенциалов на металлических элементах конструкции, оборудования, в незамкнутых металлических контурах, вызванное близкими разрядами молнии и создающее опасность искрения внутри защищаемого объекта.

3. Занос высокого потенциала - перенесение в защищаемое здание или сооружение по протяженным металлическим коммуни­кациям (подземным, наземным и надземным трубопроводам, кабелям и т.п.) электрических потенциалов, возникающих при прямых и близких ударах молнии и создающих опасность искрения внутри защищаемого объекта.

4. Молниеотвод - устройство, воспринимающее удар молнии и отводящее ее ток в землю.

В общем случае молниеотвод состоит из опоры; молниеприемника, непосредственно воспринимающего удар молнии; токоотвода, по которому ток молнии передается в землю; заземлителя, обеспечивающего растекание тока молнии в земле.

В некоторых случаях функции опоры, молниеприемника и токоотвода совмещаются, например при использовании в качестве молниеотвода металлических труб или ферм.

5. Зона защиты молниеотвода - пространство, внутри которого здание или сооружение защищено от прямых ударов молнии с надежностью не ниже определенного значения. Наименьшей и постоянной надежностью обладает поверхность зоны защиты; в глубине зоны защиты надежность выше, чем на ее поверхности.

Зона защиты типа А обладает надежностью 99,5% и выше, а тина Б - 95 % и выше.

6. Конструктивно молниеотводы разделяются на следующие виды:

стержневые - с вертикальным расположением молниеприемника;

тросовые (протяженные) - с горизонтальным расположением молниеприемника, закрепленного на двух заземленных опорах;

сетки - многократные горизонтальные молниеприемники, пересе­кающиеся под прямым углом и укладываемые на защищаемого объекта.

7. Отдельно стоящие молниеотводы - это те, опоры которых установлены на земле на некотором удалении от защищаемого объекта.

8. Одиночный молниеотвод - это единичная конструкция стержневого или тросового молниеотвода.

9. Двойной (многократный) молниеотвод - это два (или более) стержневых или тросовых молниеотвода, образующих общую зону защиты.

10. Заземлитель молниезащиты - один или несколько заглубленных в землю проводников, предназначенных для отвода в землю токов молнии или ограничения перенапряжений, возникающих на металлических корпусах, оборудовании, коммуникациях при близких разрядах молнии. Заземлители делятся на естественные и искусственные.

11. Естественные заземлители - заглубленные в землю метал­ли­чес­кие и железобетонные конструкции зданий и сооружений.

12. Искусственные заземлители - специально проложенные в земле контуры из полосовой или круглой стали; сосредоточенные конструкции, состоящие из вертикальных и горизонтальных проводников.

ПРИЛОЖЕНИЕ 2

ХАРАКТЕРИСТИКИ ИНТЕНСИВНОСТИ ГРОЗОВОЙ ДЕЯТЕЛЬНОСТИ И ГРОЗОПОРАЖАЕМОСТИ ЗДАНИЙ И СООРУЖЕНИЙ

Среднегодовая продолжительность гроз в часах в произвольном пункте на территории СССР определяется по карте (рис. 3), или по утвержденным для некоторых областей СССР региональным картам продолжительности гроз, или по средним многолетним (порядка 10 лет) данным метеостанции, ближайшей от места нахождения здания или сооружения.

Подсчет ожидаемого количества N поражений молнией в год производится по формулам:

для сосредоточенных зданий и сооружений (дымовые трубы, вышки, башни)

для зданий и сооружений прямоугольной формы

где h - наибольшая высота здания или сооружения, м; S, L - соответственно ширина и длина здания или сооружения, м; n - среднегодовое число ударов молнии в 1 км земной поверхности (удельная плотность, ударов молнии в землю) в месте нахождения здания или сооружения.

Для зданий и сооружений сложной конфигурации в качестве S и L рассматриваются ширина и длина наименьшего прямоугольника, в который может быть вписано здание или сооружение в плане.

Для произвольного пункта на территории СССР удельная плотность ударов молнии в землю n определяется исходя из среднегодовой продолжительности гроз в часах следующим образом:

Рис. 3. Карта средней за год продолжительности гроз в часах для территории СССР

ПРИЛОЖЕНИЕ 3

ЗОНЫ ЗАЩИТЫ МОЛНИЕОТВОДОВ

1. Одиночный стержневой молниеотвод.

Зона защиты одиночного стержневого молниеотвода высотой h представляет собой круговой конус (рис. П3.1), вершина которого находится на высоте h 0

1.1. Зоны защиты одиночных стержневых молниеотводов высотой h£150 м имеют следующие габаритные размеры.

Зона A: h 0 = 0,85h,

r 0 = (1,1 - 0,002h)h,

r x = (1,1 - 0,002h)(h - h x /0,85).

Зона Б: h 0 = 0,92h;

r x =1,5(h - h x /0,92).

Для зоны Б высота одиночного стержневого молниеотвода при известных значениях h и может быть определена по формуле

h = (r x + 1,63h x)/1,5.

Рис. П3.1. Зона защиты одиночного стержневого молниеотвода:

I - граница зоны защиты на уровне h x , 2 -то же на уровне земли

1.2. Зоны защиты одиночных стержневых молниеотводов высоток 150 < h < 600 м имеют следующие габаритные размеры.

2. Двойной стержневой молниеотвод.

2.1. Зона защиты двойного стержневого молниеотвода высотой h£150 м представлена на рис. П3.2. Торцевые области зоны защиты определяются как зоны одиночных стержневых молниеотводов, габаритные размеры которых h 0 , r 0 , r x1 , r x 2 определяются по формулам п. 1.1 настоящего приложения для обоих типов зон защиты.

Рис. П3.2. Зона защиты двойного стержневого молниеотвода:

1 - граница зоны защиты на уровне h x 1 ; 2 -то же на уровне h x 2 ,

3 -то же на уровне земли

Внутренние области зон защиты двойного стержневого молниеотвода имеют следующие габаритные размеры.

;

при 2h < L £ 4h

;

;

При расстоянии между стержневыми молниеотводами L >

при h < L £ 6h

;

;

При расстоянии между стрежневыми молниеотводами L > 6h для построения зоны Б молниеотводы следует рассматривать как одиночные.

При известных значениях h c и L (при r cx = 0) высота молниеотвода для зоны Б определяется по формуле

h = (h c + 0,14L) / l,06.

2.2. Зона защиты двух стержневых молниеотводов разной высоты h 1 , и h 2 £ 150 м приведена на рис. ПЗ.З. Габаритные размеры торцевых областей зон защиты h 01 , h 02 , r 01 , r 02 , r x 1 , r x 2 определяются по формулам п. 1.1, как для зон защиты обоих типов одиночного стержневого молниеотвода. Габаритные размеры внутренней области зоны защиты определяются по формулам:

;

;

где значения h c 1 и h c 2 вычисляются по формулам для h c п. 2.1 настоящего приложения.

Для двух молниеотводов разной высоты построение зоны А двойного стержневого молниеотвода выполняется при L £ 4h min , а зоны Б - при L £ 6h min . При соответствующих больших расстояниях между молниеотводами они рассматриваются как одиночные.

Рис. ПЗ.З Зона зашиты двух стержневых молниеотводов разной высоты. Обозначения те же, что и на рис. П3.1

3. Многократный стержневой молниеотвод.

Зона защиты многократного стержневого молниеотвода (рис. П3.4) определяется как зона защиты попарно взятых соседних стержневых молниеотводов высотой h £ 150 м (см. пп. 2.1, 2.2 настоящего приложения).

Рис. П3.4. Зона защиты (в плане) многократного стержневого молниеотвода. Обозначения те же, что и на рис. П3.1

Основным условием защищенности одного или нескольких объектов высотой h x с надежностью, соответствующей надежности зоны А и зоны Б, является выполнение неравенства r cx > 0 для всех попарно взятых молниеотводов. В противном случае построение зон защиты должно быть выполнено для одиночных или двойных стержневых молниеотводов в зависимости от выполнения условий п. 2 настоящего приложения.

4. Одиночный тросовый молниеотвод.

Зона защиты одиночного тросового молниеотвода высотой h£150 м приведена на рис. П3.5, где h - высота троса в середине пролета. С учетом стрелы провеса троса сечением 35-50 мм 2 при известной высоте опор h оп и длине пролета а высота троса (в метрах) определяется:

h = h оп - 2 при а< 120 м;

h = h оп - 3 при 120 < а< 15Ом.

Рис. П3.5. Зона защиты одиночного тросового молниеотвода. Обозначения те же, что и на рис. П3.1

Зоны защиты одиночного тросового молниеотвода имеют следующие габаритные размеры.

Для зоны типа Б высота одиночного тросового молниеотвода при известных значениях h x и r x определяется по формуле

5. Двойной тросовый молниеотвод.

5.1. Зона защиты двойного тросового молниеотвода высотой h£150 м приведена на рис. П3.6. Размеры r 0 , h 0 , r x для зон защиты А и Б определяются по соответствующим формулам п. 4 настоящего приложения. Остальные размеры зон определяются следующим образом.

Рис. ПЗ.6. Зона защиты двойного тросового молниеотвода. Обозначения те же, 410 и на рис. П3.2

при h < L £ 2h

;

при 2h < L £ 4h

;

При расстоянии между тросовыми молниеотводами L > 4h для построения зоны А молниеотводы следует рассматривать как одиночные.

при h < L £ 6h

;

;

При расстоянии между тросовыми молниеотводами L > 6h для построения зоны Б молниеотводы следует рассматривать как одиночные. При известных значениях h c и L (при r cx = 0) высота тросового молниеотвода для зоны Б определяется по формуле

h = (h c + 0,12L)/1,06.

Рис. П3.7. Зона защиты двух тросовых молниеотводов разной высоты

5.2. Зона защиты двух тросов разной высоты h 1 и h 2 приведена на рис. П3.7. Значения r 01 , r 02 , h 01 , h 02 , r x1 , r x 2 определяются по формулам п. 4 настоящего приложения как для одиночного тросового молниеотвода. Для определения размеров r c и h с используются формулы:

;

где h c 1 и h c 2 вычисляются по формулам для h c П.5.1 настоящего приложения.

ПРИЛОЖЕНИЕ 4

ПОСОБИЕ К "ИНСТРУКЦИИ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ"

(РД34.21.122-87)

Настоящее пособие ставит задачей пояснить и конкретизировать основные положения РД 3421.122-87, а также ознакомить специалистов, занятых разработкой и проектированием молниезащиты различных объектов, с существующими представлениями о развитии молнии и ее параметрах, определяющих опасные воздействия на человека и материальные ценности. Приводятся примеры исполнения молниезащиты зданий и сооружений различных категорий в соответствии с требованиями РД 34.21.122-87.

1. КРАТКИЕ СВЕДЕНИЯ О РАЗРЯДАХ МОЛНИИ И ИХ ПАРАМЕТРАХ

Молния представляет собой электрический разряд длиной в несколько километров, развивающийся между грозовым облаком и землей или каким-либо наземным сооружением.

Разряд молнии начинается с развития лидера - слабо светящегося канала с током в несколько сотен ампер. По направлению движения лидера - от облака вниз или от наземного сооружения вверх - молнии разделяются на нисходящие и восходящие. Данные о нисходящих молниях накапливались продолжительное время в нескольких регионах земного шара. Сведения о восходящих молниях появились лишь в последние десятилетия, когда начались систематические наблюдения за грозопоражаемостью очень высоких сооружений, например Останкинской телевизионной башни.

Лидер нисходящей молнии возникает под действием процессов в грозовом облаке, и его появление не зависит от наличия на поверхности земли каких-либо сооружений. По мере продвижения лидера к земле с наземных объектов могут возбуждаться направленные к облаку встречные лидеры. Соприкосновение одного из них с нисходящим лидером (или касание последнего поверхности земли) определяет место удара молнии в землю или какой-либо объект.

Восходящие лидеры возбуждаются с высоких заземленных сооружений, у вершин которых электрическое поле во время грозы резко усиливается. Сам факт появления и устойчивого развития восходящего лидера определяет место поражения. На равнинной местности восходящие молнии поражают объекты высотой более 150 м, а в горных районах возбуждаются с остроконечных элементов рельефа и сооружении меньшей высоты и потому наблюдаются чаще.

Рассмотрим сначала процесс развития и параметры нисходящей молнии. После установления сквозного лидерного канала следует главная стадия разряда - быстрая нейтрализация зарядов лидера, сопровождающаяся ярким свечением и нарастанием тока до пиковых значений, варьирующихся от единиц до сотен килоампер. При этом происходит интенсивный разогрев канала (до десятков тысяч кельвин) и его ударное расширение, воспринимаемое на слух как раскат грома. Ток главной стадии состоит из одного или нескольких последовательных импульсов, наложенных на непрерывную составляющую. Большинство импульсов тока имеет отрицательную полярность. Первый импульс при общей длительности в несколько сотен микросекунд имеет длину фронта от 3 до 20 мкс; пиковое значение тока (амплитуда) варьируется в широких пределах: в 50% случаев (средний ток) превышает 30, а в 1-2% случаев 100 кА. Примерно в 70% нисходящих отрицательных молний за первым импульсом наблюдаются последующие с меньшими амплитудами и длиной фронта: средние значения соответственно 12 кА и 0,6 мкс. При этом крутизна (скорость нарастания) тока на фронте последующих импульсов выше, чем для первого импульса.

Ток непрерывной составляющей нисходящей молнии варьируется от единиц до сотен ампер и существует на протяжении всей вспышки, продолжающейся в среднем 0,2 с, а в редких случаях 1-1,5 с.

Заряд, переносимый в течение всей вспышки молнии, колеблется от единиц до сотен кулон, из которых на долю отдельных импульсов приходится 5-15, а на непрерывную составляющую 10-20 Кл.

Нисходящие молнии с положительными импульсами тока наблюдаются примерно в 10% случаев. Часть из них имеет форму, аналогичную форме отрицательных импульсов. Кроме того, зарегистрированы положительные импульсы с существенно большими параметрами: длительностью около 1000 мкс, длиной фронта около 100 мкс и переносимым зарядом в среднем 35 Кл. Для них характерны вариации амплитуд тока в очень широких пределах: при среднем токе 35 кА в 1-2% случаев возможно появление амплитуд свыше 500 кА.

Накопленные фактические данные о параметрах нисходящих молний не позволяют судить об их различиях в разных географических регионах. Поэтому для всей территории СССР их вероятностные характеристики приняты одинаковыми.

Восходящая молния развивается следующим образом. После того как восходящий лидер достиг грозового облака, начинается процесс разряда, сопровождающийся примерно в 80% случаев токами отрицательной полярности. Наблюдаются токи двух типов: первый - непрерывный безымпульсный до нескольких сотен ампер и длительностью в десятые доли секунды, переносящий заряд 2-20 Кл; второй характеризуется наложением на длительную безымпульсную составляющую коротких импульсов, амплитуда которых в среднем составляет 10-12 кА и лишь в 5 % случаев превышает 30 кА, а переносимый заряд достигает 40 Кл. Эти импульсы сходны с последующими импульсами главной стадии нисходящей отрицательной молнии.

В горной местности восходящие молнии характеризуются более длительными непрерывными токами и большими переносимыми зарядами, чем на равнине. В то же время вариации импульсных составляющих тока в горах и на равнине отличаются мало. На сегодняшний день не выявлена связь между токами восходящей молнии и высотой сооружений, с которых они возбуждаются. Поэтому параметры восходящих молний и их вариации оцениваются как одинаковые для любых географических регионов и высот объектов.

В РД 34.21.122-87 данные о параметрах токов молнии учтены в требованиях к конструкциям и размерам средств молниезащиты. Например, минимально допустимые расстояния от молниеотводов и их заземлителей до объектов I категории (пп. 2.3-2.5 *) определены из условия поражения молниеотводов нисходящими молниями с амплитудой и крутизной фронта тока в пределах соответственно 100 кА и 50 кА/мкс. Этому условию соответствует не менее 99% случаев поражения нисходящими молниями.
