Устройство и ремонт швейной машины Janome. Ремонт швейных машин своими руками Обслуживание швейной машины janome своими руками

Практически все швейные машины марки Janome могут похвастаться своей технологичностью и образцовым качеством, которое подтверждено специальным сертификатом ISO . Прежде всего, это объясняется тем, что агрегаты данного типа собраны из запчастей собственного производства.

Сеть мастерских Восток-Полюс в Москве устраняет следующие поломки, возникающие в процессе работы швейной машины Janome:

1. Элементарный ремонт. На данном этапе процедуру восстановления правильной работы ТО может провести даже обычный пользователь, который проводит достаточно времени за оборудованием. Она заключается в настройке подхода челнока к игле и расстояния между этими компонентами. Также этот этап подразумевает регулировку иглы относительно высоты;
2. Ремонт средней сложности. В этом случае понадобится заниматься заменой иглы, пружин, лапок, очисткой установочного пальца, смазыванием определённых деталей и тому подобное.
3. Ремонт высшей сложности. Здесь осуществляется частичная или полноценная замена узлов, среди которых присутствуют шайбы, пружины, валы продвижения и рейки. Отремонтировать швейную машину Дженоме самому в этом случае никак не получится - тут справятся только профессионалы.

Отдать швейную машинку Janome на ремонт в сервисный центр Восток-Полюс это значит удостовериться в том, что качество работ , проведенных с агрегатом, будет безупречным , а сроки выполнения поставленной задачи предельно коротки. Наша команда в процессе ремонта задействует специальное диагностическое оборудование, которое позволяет с максимальной точностью определить место и источник возникшей проблемы.

Почему следует выбрать сервис Восток-Полюс?

Сотрудничество с нами для каждого клиента подразумевает:

1. замену вышедших из строя комплектующих оригинальными и проверенными запчастями;
2. получение продолжительной гарантии на любой вид выполненной работы;
3. оптимальную стоимость за предоставленные услуги;
4. бесплатную диагностику швейного оборудования;
5. сжатые сроки на реализацию ремонта.

Действительно качественная и при этом недорогая услуга в наше время в Москве доступна далеко не каждому, но сервис-центр Восток-Полюс, смог соединить эти два особенно важных пункта. Обращайтесь за нашей помощью в любое удобное время и мы приложим все усилия для того, чтобы за самые кратчайшие сроки устранить все недостатки, мешающие идеальной работе вашего незаменимого помощника. Чтобы воспользоваться услугами мастеров Восток-Полюс, необходимо просто позвонить по номеру телефона, указанному на сайте, или оставить заявку в режиме онлайн.

На сайте много статей посвященных ремонту швейных машин. Однако в первую очередь эти статьи носят информативный характер, предназначенных не мастерам любителям, а владелицам швейных машин.
Из них вы узнаете, как устроена та или иная швейная машинка, какие поломки у нее возможны при не соблюдении инструкции по эксплуатации. И наконец, как выполнить несложный ремонт швейной машины своими руками, в случае если нет возможности обратиться в мастерскую.

В этой статье вы узнаете, как устроена швейная машина Janome. Чем отличается недорогие модели машинок Джаноме, какие встречаются у них поломки и можно ли ее отремонтировать самостоятельно.

1. Швейная машина Джаноме с качающимся челноком

Эта модель швейной машинки Janome имеет качающийся тип челнока . Такой челнок использует только Джаноме, но и другие фирмы производители швейных машин. Это машинки начальной цены, купить которые можно в пределах от 4-5 тысяч. Они достаточно надежные и "выносливые", однако всему есть пределы и вот после того когда именно на этой машинке (фото) решили подшить сразу несколько джинсов она оказалась в нашей мастерской.

Посмотрите на фото. Стрелочками указаны носик челнока и ушко иглы. Вы видите, что при подходе носика челнока к игле, ушко иглы находится слишком высоко, и поэтому не образуются стежки. Это очень распространенная "поломка". В кавычках потому, что такой сбой появляется при несоблюдении правил эксплуатации любой швейной машинки, и Джаноме не исключение. Это даже не поломка, а нарушение параметров взаимодействия челночного механизма и иглы. Происходит это в момент чрезмерной нагрузки. И выполнение отделочной строчки на подгибке джинсов как раз именно тот случай. Зубчатый ремень, соединяющий верхний и нижний вал "проскакивает на зуб" и машинка перестает образовывать стежки, хотя работает она по-прежнему нормально. Наверное, джинсы это самый большой "враг" всех производителей швейных машин. Как сильно они подрывают имидж любого из них. Ведь именно джинсы чаще всего и выводят бытовые швейные машинки из строя.

Чтобы понять, почему это происходит, и почему нельзя джинсы подшивать на бытовых швейных машинах посчитайте, сколько слоев ткани образуется на самом грубом месте (стыке швов). От 9 - до 12 слоев. Возьмите иглу и попробуйте проколоть такой участок ручной иглой, вряд ли получиться. Только если иглу забить молотком.

Но вернемся к нашей швейной машине Джаноме и попробуем разобраться, как произошел такой сбой и можно ли его устранить самостоятельно.

Во-первых, нужно сказать, что если машина перестает нормально образовывать стежки, появляются пропуски, обрыв нити, то посмотрите, как взаимодействует носик челнока с иглой.
Отсоедините лапку, игольную пластину. Уложите машинку на бок и снимите верхнюю часть челночного хода, так чтобы челнок остался в своих пазах и не был перекошен. Теперь аккуратно поверните маховое колесо и подведите носик челнока к игле. Если вы обнаружите такую вот "картину" как на этом фото, значит, причина неисправности в другом и машинку разбирать не нужно. На фото видно, что носик челнока подходит, как ему и положено, на 1,5-2мм выше ушка иглы. Если же носик будет ниже ушка или вровень с ним, значит, придется разбирать корпус машинки, чтобы появился доступ к нужному нам узлу.

Разбирать современные швейные машинки я не рекомендую. Сложного в этом ничего нет, но только для того, кто знает, как это сделать правильно. В любом другом случае все время возникает желание использовать гвоздодер. Ну, вроде все винты выкручены, а корпус не рассоединяется. Будьте острожные, можно легко сломать не только крепление корпуса, но и нужную деталь швейной машинки.

Для каждой машинки используются свои варианты крепления половинок корпуса. Вначале нужно внимательно изучить их, обнаружить. Например, несколько штук может находиться под фронтальной крышкой, в районе натяжителя верхней нити, челночного механизма (снимите игольную платину).
Далее, некоторые из них "прячутся" под заглушками, которые легко снимаются лезвием ножа. Что еще можно посоветовать. Ну, вот например, для этой модели Джаноме не нужно снимать рычаги переключения видов строчек. Кстати, не забывайте про рычаг заднего хода, когда будете собирать корпус обратно. Вообще, для неспециалиста намного сложнее будет не разобрать ее, а собрать, учтите это. Помечайте, где и какой винт стоял. И если у вас не останется ни одного "лишнего" винтика, то тест на внимательность вы прошил на 5 баллов.

4. Устройство швейной машины Janome

Если вы собираетесь купить недорогую швейную машинку фирмы Janome можете посмотреть эти фото, хорошо демонстрирующие ее устройство. Это поможет вам сделать правильный выбор.
В следующем пункте вы узнаете причину неисправности этой швейной машинки.

Если копировальное устройство "сухое", его пазы нужно смазать густой смазкой.

Проверьте натяжение приводного ремня электропривода . Если он ослаблен, слегка подтяните его винтами крепления двигателя к корпусу. Ремень нельзя перетягивать, при нажатии пальцем он должен немного прогибаться.

Если у вашей машинки появились "проблемы" с натяжением верхней нити, скорее всего причина в это узле. Поднимите и опустите несколько раз лапку и убедитесь, что этот рычаг корректно работает. Возможно, его потребуется регулировать.

За натяжителем верхней нити находится винт крепления корпуса. Его легко выкрутить, но непросто поставить обратно. Положите на полчаса отвертку на магнит, и тогда его установить будет легче.
Винты натяжителя при снятие крышки копуса выкручивать не следует.

Причина неисправности была в этом узле, помеченном стрелочкой. Причем обнаружить это удалось не сразу. Зубчатого ремня , соединяющего главный вал с нижним валом, у этой модели швейной машины Джаноме не было. Вместо него использовался кривошипный механизм. Он достаточно надежен и выдерживает большие нагрузки, поэтому поиск причины проявившего сбоя был направлен в другую сторону.

Однако, в последствии выяснилось, что вовремя подшивания джинсов, эксцентрик, установленный на главный вал и передающий движение нижнему валу, сместился. В результате без нагрузки параметры машинки были в норме, а при пошиве строчка не образовывалась. Крепление этого эксцентрика находится внутри (стрелочка).
После выставления правильных параметров взаимодействия иглы и носика челнока и последующего затягивания крепления эксцентрика (винт) поломка была устранена.

Швейные машины фирмы Janome (Джаноме) имеют много различных моделей рассчитанных на различные категории покупателей. Есть целый ряд швейных машинок эконом-класса, доступных по цене и предназначенных для мелкого пошив и ремонта одежды дома.

Известный японский бренд Janome славится превосходным качеством выпускаемых . Одних только швейных машин производится более 300 моделей. Около сотни стран имеют действующие контракты на поставку швейных машин Janome.

По этому показателю можно судить о качестве производимых изделий. Ежедневно тысячи машинок сходят с конвейеров предприятий, а стабильный спрос на них подтверждает удивительную технологичность и функциональность устройств. Помимо уже готовых машинок, предприятиями выпускаются и запчасти для швейных машин Janome, в том числе и даже .

Как и вся японская техника, швейные машинки данной марки очень надежны и качественны в плане изготовления. Однако поломки случаются и с ними. Основными причинами их являются небрежность при выполнении работы и отсутствие должного ухода.

Даже самую лучшую технику можно привести в негодность, не обеспечивая ей должные условия эксплуатации. Ниже мы рассмотрим типичные поломки, при которых становится необходимым ремонт швейных машин Джаноме.

2 Уход за швейной машиной Janome

Любая техника нуждается в уходе. В полной мере это относится и к швейным машинам. При постоянной работе требуется и регулярная профилактика.

Если вы начали замечать, что машинка начинает давать сбои, шуметь, пропускать стежки, неровно строчить или выдавать еще какие-то сюрпризы, то это свидетельствует о необходимости ее чистки и последующей смазки. Возможно также, что устройство требует проведения регулировки.

Часто приходится корректировать степень натяжения нити. В машинках данного класса (вроде ) такую операцию можно производить без труда.

Если в ближайшее время работы не предвидится, то машинку можно убрать на хранение. Перед этим обязательно должна быть произведена чистка от пыли и смазка швейной машины Janome.

Любая профилактическая чистка и смазка сопровождается снятием челнока. После этого, при помощи специальной щетки очищаются все трущиеся поверхности от ворса и остатков ткани. В технологические отверстия заливается масло. Также смазываются трущиеся детали.

Места, подлежащие смазыванию, указываются в инструкции к конкретной модели. Смазывание желательно производить не чаще одного раза в месяц, так как излишняя смазка может способствовать обратному эффекту. Остатки смазки необходимо вытереть сухой тканью.

После этого производится установка на место челнока, и окончательная сборка машинки. Если такая работа вам не по силам, а в вашем населенном пункте имеется сервисный центр швейных машин Janome или просто ремонт швейных машинок, то можно обратиться за услугой туда. В противном случае такие профилактические мероприятия придется выполнять самостоятельно.

Хранить швейную машину можно только в отапливаемых помещениях с нормальной влажностью. Недопустимо оставлять ее в подвале, гараже и других помещениях при отсутствии отопления.

Да и не забудьте, если вы для швейной машины, то его диагностировать на неисправности тоже нужно регулярно.

«А‑Айсберг» - 25 лет вместе с Вами. 5 миллионов выполненных ремонтов.

Мы выполняем ремонт швейных машин Janome быстро, качественно и по доступной цене.

Сервисный Центр «А‑Айсберг» предлагает профессиональный ремонт швейных машин Janome на дому за одно посещение. Мастера с многолетним опытом работы устраняют неисправности всех категорий сложности в соответствии с рекомендациями производителя. Заявки принимаются онлайн на сайте или по телефону: 8 (495) 213-33-33 .

Недорогой ремонт швейных машин Janome в любой день недели

Выезд по заявке в любой день во все районы Москвы и Московской области. Мы используем современное оборудование, позволяющее проводить высокоточную диагностику и устранять любые поломки в максимально сжатые сроки, не провоцируя потерю работоспособности других узлов агрегата. Наши инженеры прекрасно разбираются в устройстве швейных машин всех типов и брендов, в том числе и Джаноме.

Мы одинаково качественно ремонтируем как механические и электромеханические модели, так и машины со сложным электронным и микропроцессорным (компьютерным) управлением. Все неисправные детали заменяются оригинальными запчастями. Расходные материалы закупаются у надёжных поставщиков. Гарантийный талон выдаётся в обязательном порядке, а все консультации касаемо правил эксплуатации швейной машины и ухода за ней предоставляются бесплатно.

Распространённые поломки

Гарантия на работу мастера

Мы предоставляем полный цикл услуг по доступным ценам, включая послегарантийное обслуживание, предусматривающее техническую поддержку, профилактические работы и ремонт любого уровня сложности. Наши специалисты выполняют:

• ремонт и замену двигателя, пакетного выключателя, дисплея и его шлейфа, интегрированного компьютера и блока управления
• замену проводки и сетевого шнура
• регулировку положения игловодителя и челнока
• замену лапки, шпульного колпачка, игольного и фронтального нитенаправителя
• ремонт и замену верхнего вала, блока зигзага и блока копирных рычагов, фрикционного устройства, ручного, ножного и электрического приводов
• замену рейки нижнего транспортёра и настройку её положения
• регулировку длины стежка
• установку настроек синхронизации иглы и челнока
• устранение засоров под пластинчатой пружиной шпульного колпака, между шайбами устройства регулировки натяжения верхней нити, между втулкой и маховиком
• общую чистку агрегата

Доверяйте ремонт швейных машин Janome в Москве инженерам Сервисного Центра «А‑Айсберг», и сможете значительно продлить срок службы Вашей «домашней помощницы».

Швейная машинка – незаменимая техника в каждом доме. Это одинаково распространяется и на старые, и на новые модели. Не стоит бояться начинать работу — главное знать, как правильно настроить свою швейную машину.

Вполне реально провести процедуру отладки у многих швейных машин своими руками – в этом поможет прилагаемая к технике инструкция. И хотя во многих устройствах одинаковый принцип работы, способы регулирования могут отличаться.

Подготовка к работе

Важно правильно подготовить прибор к работе. В большинстве современных моделей с настройкой помогают специальные колесики-регуляторы , но иногда приходится работать и вручную. Для этого достаточно отрегулировать положение деталей.

Сначала настраиваем пружину, поджимающую нить (намотка на шпульку) – она подкручивается так, чтобы нити не давал раскрутиться колпачок шпульки. Надо добиться необходимого натяжения. Верхняя нить проходит через целую систему. В процессе соблюдается следующий алгоритм движения нити:

• ушки из металла;
• регулятор натяжения;
• отверстие рычага нитепротягивателя;
• скобы;
• ушко иглы.

Теперь разберемся с натяжением ниток в швейной машинке. Правильную установку обеспечат механизмы, расположенные на торцевой панели для нижней нити и в подстрочном винте челнока для верхней. Последняя делается так: тарелкообразные челночные шайбы сжимает винт – его-то и следует подкрутить для достижения необходимого результата.

После результат проверяется на небольшом кусочке материала:

• висячие петли говорят, что перестарались с натяжением верха;
• в ровном шве исследуются узелки (идеальные – посередине и не прощупываются).

Актуально поработать с давлением лапки . Регулировка происходит пружиной. Важно найти оптимальную «золотую середину»:

• большое воздействие этой детали на материал сместит сложенные вместе слои, затруднит ход и может даже разорвать ткань;
• слабое давление даст неправильный шов.

Прежде чем заняться этой деталью, стоит обратить обязательно внимание на толщину материала. В особо «толстых» случаях лапку рекомендуется поднимать до 1,2 см. И чем толще ткань, тем сильнее должна давить лапка.

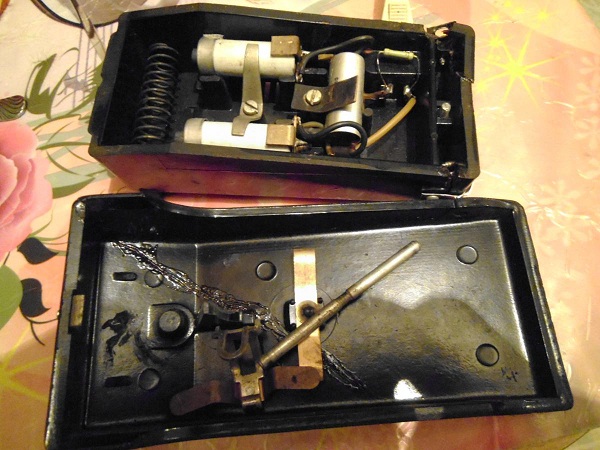

Значение работы педали

В машинах с электроприводом нормальное функционирование устройства может быть нарушено недостатками работы привода. В педали находится регулятор оборотов – при его поломках он может ненормально себя вести, например, рвать с места даже при легком нажатии.

Устранить проблему можно самостоятельно: графитовые «таблетки» сжимаются вместе через пружину нажимным рычагом, сопротивление при этом уменьшается, и скорость вращения увеличивается. В этом случае достаточно разобрать, почистить и снова собрать.

Однако если и после этого машинка не восстановила нормальную работу регулятора оборотов, значит, его надо менять (скорее всего, окислились контакты).

Другие важные моменты

Стоит обратить внимание и на иглодержатель – игла в нем должна быть вставлена крепко до упора с большим желобком, повернутым влево. В машинке есть регулятор высоты зубьев? Тогда с его помощью необходимо будет установить оптимальную высоту.

Обязательно обратить внимание на длину стежка :

• 1-2 мм для тонкой нити;
• не менее 3 мм для толстой.

Важно и положение челночного устройства : например, у Астралюкс 235 (как и многих других моделей бренда) он будет с вертикальной установкой, а настройка швейной машины марки janome предполагает работу с горизонтально расположенным челноком. Более подробно разобраться с этим вопросом помогут такие видеоинструкции:

Как настроить швейные машинки старого образца

Можно удивиться, насколько хорошо способна шить старая ручная швейная техника. Изучив тонкости настройки, можно реанимировать такой агрегат и наслаждаться плодами своих трудов. В первую очередь, надо ознакомиться с принципом работы устройства наподобие швейной машинки «Зингер» или «Подольск».

1. Правая часть представлена колесом (в другом названии — моталкой). Его крутят рукой. Регуляция длины стежка происходит при помощи рычага, находящегося рядом.
2. Челнок можно найти слева, рядом прижимная лапка с иглой.
3. На рабочем поверхности есть рейки, которые будут продвигать материал во время шитья.

Как правильно настроить швейную машину-долгожителя? Сначала подбираются номера иглы и ниток – это поможет работать с разными тканевыми видами. Далее побеспокоимся о качественной строчке:

• регулирование натягиваемой нити снизу идет по аналогу с джаноме, можно сделать, используя винт на шпульном колпачке;
• специальным регулятором натягивается верхняя нить (он находится возле рычага, опускающего лапку).

Перед работой обязательно следует изучить настройки!

Чайка

Настройка работы швейной машины «Чайка» включает в себя несколько важных моментов. Здесь главное — с самого начала верно установить иглу и нить. Все зависит от местоположения последней.

В отношении верхней нити надо выполнить следующие обязательные шаги.

1. Поворачиваем ручку для установки нитепротяжного механизма в самой верхней позиции.
2. До упора вставляется в свой держатель – при этом она должна быть повернута плоской стороной к стержню с лапкой. Далее она закрепляется винтом.
3. Теперь займемся установкой катушки с нитками – водрузим её на предназначенный стержень.
4. Нить пойдет по такому пути: нитенаправитель – фрикционные шайбы – нитенатягиватель – нитенаправитель – иглодержатель. Конечный пункт – ушко иглы.

У нижней нити процесс пройдет немного проще: она наматывается на шпульку. Последняя вставляется в колпачок и выводится наружу. Колпачок вставляется до появления характерного звука щелчка.У машинки ручка поворачивается для нитевого натяжения, каждая из ниток заправляется под лапку.

Есть важные правила при пользовании агрегатом.

1. Перед началом работы опускаются лапка с иглой.
2. Ручку поворачиваем, направляя её к себе.
3. Машинка смазывается предназначенным для этого маслом.
4. Для работы используется только подходящая для всех видов стежков тканевая основа.
5. В «Чайке» есть диск с 4-мя позициями. При толстой ткани эти зубья будут сильно выступать, а при вышивке прятаться.

Подольск

Многим сегодняшним профессионалам нравится в марке швейного агрегата «Подольск» то, что этот прибор способен шить достаточно плотные и толстые ткани. Необходимо будет только лишь настроить её работу. Сначала следует правильно заправить нить .

1. Наматывающее устройство у «Подольска» находится сзади, возле самого маховика. К моталке подключается еще и само натяжное нитеустройство (из правого угла платформы). Важно в это время отключить колесо маховика, чтобы швейная часть не работала. Для этого достаточно повернуть фрикционный винт по направлению на себя.
2. Шпульку устанавливают на моталку, а нитевую катушку – на соответствующий стержень.
3. Нить с катушки пропускается под шайбой у натяжного устройства и направляется наверх к шпульке.
4. Теперь рамка у моталки опускается вниз: у шкива обод соприкасается при этом с маховиком.
5. Необходимо придерживать свободный кончик нити до окончания намотки. Правильно выполненные действия помогут сделать это ровно.

Шпулька в колпачок вставляется таким образом, чтобы наверху была косая прорезь. Сквозь нее к пружинке пойдет нить, которая в конце опять уйдет через прорезь. Всё это устанавливается в аппарат, у нити выводится свободный конец. Челночное устройство можно закрывать.

Иглу устанавливают при находящемся в верхнем положении игловодителя. Плоская часть колбы смотрит влево, а длинный желоб лезвия – в правую сторону. Верхняя часть нити заводится при повороте к себе маховика и установке нитепротягивающего рычага в самое верхнее положение. Вся заправка идет справа и далее налево – от катушки к игольному ушку. Нижняя нить вытягивается наружу поворотом маховика – это позволит игле опустится и захватить нитку из челнока, а потом подняться с ней наверх.

1. Вращать маховик следует на себя – от работающего человека. Это предотвратит запутывание нити в челноке.
2. При нерабочем положении нажимную лапку следует поднять.
3. Перед запуском прибора под лапкой уже должна лежать ткань – «холостая работа» затупит зубцы.
4. Натягивать и подталкивать рабочий материал нельзя – есть риск, что сломается игла.
5. Плотно закрывать пластину над челноком.
6. У «Подольска» есть 3 степени регулирования зубцов.

Есть еще один общий совет для всех старых машин. В новых моделях есть пружина, прижимающая шпульку , а в устаревших такого нет. Одна хитрость поможет помочь в настройке: из ткани или тонкой бумаги вырезается круг, меньше, чем шпулька по диаметру. В его центре прорезается осевое отверстие. Круг вставляется в шпулечный колпачок, на него капается масло для швейных аппаратов, а потом туда же вставляется шпулька.

Профилактические меры по содержанию аппаратов

Чтобы реже прибегать к процедуре настройки, достаточно соблюдать простейшие профилактические меры по уходу за техникой.

1. Машина нуждается в смазке раз в полгода-год, делать это нужно только специальным средством.
2. А вот от запыления надо оберегать технику значительно чаще. Процедура простая: по завершению работы её сметают с поверхности, крышки челнока и игольной пластины.
3. После завершения шитья, под лапку подкладывается квадратик какой-нибудь плотной бумаги. Лапка с иглой при этом опускаются до упора.
4. Перед тем, как спрятать машинку, надо проверить, не осталось ли в ней оторванных нитей и тканей.
5. Неиспользуемое устройство содержится под чехлом .
6. Для машины с приводом важно обратить внимание на состояние педали и провода. Если проводка будет постоянно перекручиваться, то она просто оборвется внутри.
