Установка розеток по евростандарту от пола. Какой должна быть высота выключателя от пола по евростандарту? Выдержки из Правил Устройства Электроустановок

Содержание статьи

Главное по теме

При обилии бытовой техники и разнообразии осветительных приборов необходимость в увеличении количества розеток и выключателей в доме или квартире резко возросла. В нынешней квартире площадью 100 кв. м в среднем насчитывается сотня электроточек. Вопрос их рационального расположения и установки далеко не праздный и требует знаний нормативной документации. Начиная преобразования в доме или квартире, полезно ознакомится с положениями законов и техническим регламентом установки электроприборов.

Технические требования к установке розеток и выключателей

Места размещения внутри и снаружи жилых помещений выбирают исходя из 3 основных критериев:

• безопасность;
• функциональное удобство;
• эстетическая привлекательность.

Безопасность включает в себя 3 пункта:

1. Природный газ. Некачественно затянутые контакты приводят к выгоранию клемм Принцип работы выключателя таков, что во время включения лампы (или другого потребителя) происходит замыкание цепи питания. Происходит это за счёт передвижения контактной пары. В этот момент между контактами проскакивает микро искра, способная поджечь газ. В случае возникновения утечки в газоснабжении, выключатель может стать причиной возгорания или взрыва. Тоже происходит и в том случае, если выключатель или розетка неисправны. Недоброкачественное соединение проводов, подающих напряжение на прибор, разболтанные контакты и прочее, приводят к искрению на клеммах. Именно по этой причине в квартирах с газовыми плитами и водонагревательными колонками, выключатель света выносится за пределы кухни. Обычно его устанавливают в коридоре, разделённом с кухней дверьми. В отношении розеток действует другая логика. Газ легче воздуха и поэтому в первую очередь накапливается в верхней части помещения. Поэтому розетку в кухне лучше разместить ближе к полу, в этом случае вероятность возгорания газа от искры ниже.
2. Вода.
   Вода с электричеством не совместимы Любая жидкость - прекрасный проводник тока. Если вода попадает между разноимёнными контактами, между ними происходит короткое замыкание. Но это не самое страшное. При коротком замыкании сработают защитные автоматы, и электричество будет отключено. Намного хуже, если намочен один из контактов - напряжение по воде передаётся во всех «мокрых» направлениях. Если человек (или животное) прикоснётся к влаге, его ударит током. В случае утечки из систем водоснабжения (или водяного отопления) образовавшиеся на полу лужи становятся зоной потенциального риска. Поражение электрическим током чревато для здоровья человека - известны случаи остановки сердца и возникновений целого ряда других неврологических заболеваний. Поэтому расположение розеток планируется с учётом возможности подтопления. Размещение их на безопасном расстоянии от пола, а также других источников воды в доме, имеет обоснованную аргументацию.
3. Механические повреждения.
   Выпадание выключателя вследствии механического повреждения Подавляющее большинство розеток, да и выключателей производятся из пластмассы. Пластик прекрасный диэлектрик и надёжно предохраняет человека от контакта с током. Единственное слабое его место - хрупкость. Сильный удар может повредить корпус прибора со всеми вытекающими отсюда неприятностями - выход из строя, оголение контактов и т.д. Поэтому размещение их планируют так, чтобы свести к минимуму угрозу механического повреждения. Особенно внимательно нужно относиться к этому при внешней проводке, когда корпус розетки и выключателя находятся полностью снаружи стены.

Фактор удобства пользования трудно переоценить. Человек по многу раз за день пользуется как выключателями, так и розетками. Если при этом испытывается дискомфорт, прибор необходимо переустановить, не откладывая в долгий ящик. Важно также помнить, что выключатели и розетки должны быть хорошо доступными в экстремальных ситуациях. Нельзя загромождать их мебелью или устанавливать в труднодоступных местах.

Видео: неудобное расположение розеток и выключателей

Любой интерьер устраивается под вкус и эстетические предпочтения обитателей жилья. Розетки и выключатели тоже являются частью интерьера. Поэтому их «художественное» оформление имеет право на существование. Всегда можно выбрать цвет, размер и форму. Современная промышленность предлагает широкий и разнообразный ассортимент приборов электроснабжения и управления осветительными устройствами. С помощью воображения и фантазии можно создавать необычные дизайнерские решения. Но не в ущерб безопасности и удобству пользования!

Декоративное оформление выключателя

Замечено, что собаки избегают розетки и стараются находиться подальше от них. В то же время кошки - наоборот, благосклонны к электрическим полям, частенько располагаются на отдых на холодильниках, телевизорах и компьютерах.

Меры безопасности при установке своими руками

Во время монтажных работ необходимо соблюдать технику безопасности.

В масштабах домашнего ремонта она состоит из трёх основных правил:

Подготовка к монтажу, правильное проектирование

Установка и переустановка начинается с составления подробного плана. В нём отражается точное место каждого прибора, размеры и количество. При разработке проекта следует учитывать расположение линий энергоснабжения и распределительных коробок. Выбрать правильную высоту от уровня пола. Чем подробнее план и чем лучше он привязан к «местности», тем меньше затрат понадобится на его реализацию. Практика показала, что грамотно продуманный проект экономит до 20% средств и до 30% времени.

Видео: розетки на кухне

Для того чтобы проект в полной мере соответствовал реальной картине, на нём должны отражаться:

1. Дверные и оконные проёмы.
2. Местоположение мебели, бытовой техники и компьютерной сети.
3. Зоны повышенной опасности: водоснабжения и газопровода.

Очень важно правильно подобрать сечение токонесущих кабелей. Суммарная мощность потребителей не должна превышать пропускную способность проводника. Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах целесообразно устанавливать розетки с автоматическими запорными шторками. В санузлах - устройства с индексом IP 66 (показатель максимальной влагостойкости). Снаружи дома рекомендуется использовать розетки, снабжённые крышкой.

Устанавливаются розетки снабжённые дополнительными средствами защиты

Также следует придерживаться простых правил:

1. Расстояние между выключателями и системами инженерных коммуникаций - не менее 0,5 м.
2. Расстояние от кухонной мойки - не менее 0,8 м.
3. Промежуток между выключателем и наличником двери (окна) – от 0,1 м.
4. Для стационарных электроприборов (телевизор, стиральная и посудомоечная машина, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружного расположения

Наружная проводка имеет ряд неоспоримых преимуществ. Прежде всего - это доступность всей линии электропередачи и относительная простота установки. Для такого вида проводки не нужно штробить стены и устанавливать в каждой точке подрозетники. В случае переформатирования разводки, все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко собираются вновь. Использование кабель-каналов позволяет мобильно добавлять новые линии в случае необходимости.

Устройство наружной проводки при помощи кабель-каналов

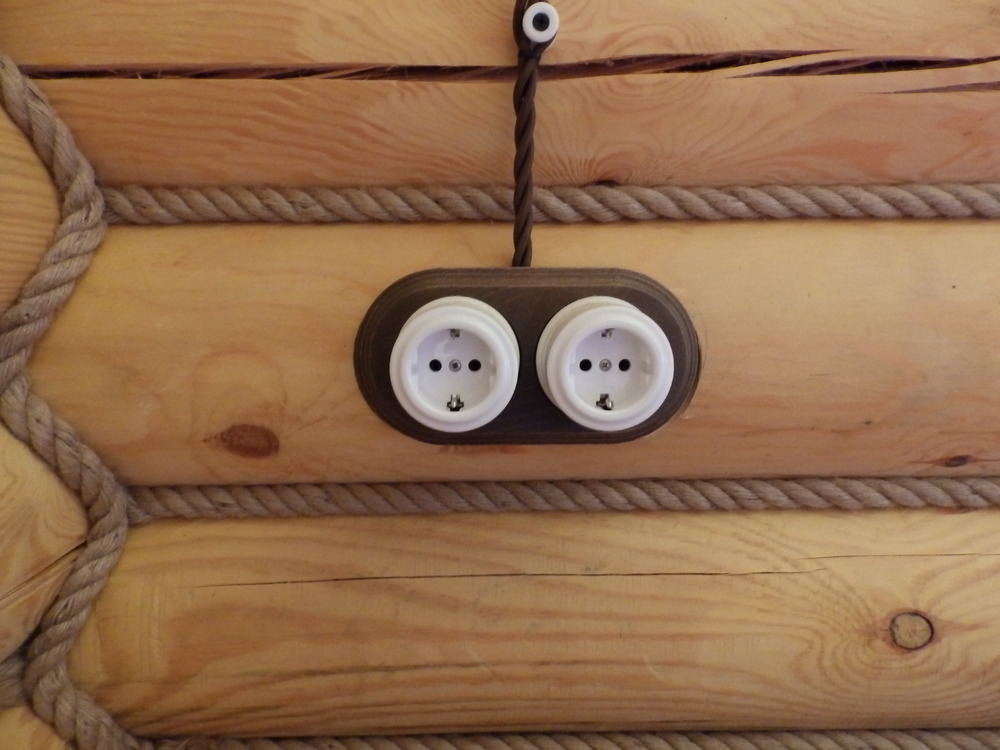

Разводка кабелей в виде витой пары на изоляторах придаёт интерьеру оригинальность в стиле «ретро».

Прокладка кабелей в виде витой пары

Однако некоторые характеристики невыгодно отличают наружную проводку от скрытой. Это больший риск механического повреждения и контакта с токопроводящими (или горючими) поверхностями стен. Поэтому при монтаже предусмотрены дополнительные защитные мероприятия. Так, например, каждая точка должна быть оборудована подложкой из диэлектрического материала. А расстояние провода от стены не должно быть менее 10 мм. При выборе выключателей и розеток следует отдавать предпочтение тем приборам, которые изготовлены из качественного пластика и имеют толстостенный корпус.

Для скрытого расположения

При обустройстве скрытой проводки риски механических повреждений значительно ниже. Механизмы устанавливаются внутрь стены, кабеля «прячутся» в специально подготовленных каналах - штробах. Такая работа, конечно, более затратная и трудоёмкая, но это с лихвой окупается надёжностью и компактным внешним видом. Обязательное условие установки современного выключателя или розетки - подрозетник, который представляет собой пластиковую коробку округлой или прямоугольной формы.

Фиксация подрозетника на гипсовом растворе

Подрозетник крепится в толще стены при помощи цементного или гипсового раствора. При установке следует обращать внимание на правильную посадку коробки, края подрозетника не должны возвышаться над плоскостью стены. Чтобы во время монтажа раствор не попал во внутреннее пространство подрозетника, рекомендуется заклеивать отверстия скотчем.

Установленные нормы по расположению

На каком уровне от пола нужно устанавливать розетки и выключатели? У непрофессионалов на этот счёт существуют значительные разногласия, но спор легко решается, если обратиться к нормативным документам.

Высота установки по ПУЭ

Правила установки электроприборов - основной документ для руководства при монтаже домашней сети.

Выдержка из Правил установки электроприборов

Требования к размещению по ГОСТу и СП

ГОСТ Р50571.11–96 акцентирует внимание на установке выключателей и розеток в ванной комнате на расстоянии не менее 60 см. от двери душевой кабины.

Расположение розеток в санузлах

В Своде Правил (СП) 31–110–2003г. приводится следующая информация.

Цитата из Свода Правил 31–110–2003

Таким образом, становится понятным, что высота монтажа розеток и выключателей в жилом помещении не ограничивается жёсткими правилами.

Высота по «евростандарту»

Строго говоря, термин «евростандарт» не является действительным стандартом. Скорее он обозначает определённый вид дизайна, при котором размещение электрооборудования осуществляется определённым образом. Тем более что на самом деле данный вид установки имеет североамериканское происхождение. Но так как на сегодняшний день львиная доля бытовой техники в наших домах импортного производства, то удобства ради розетки размещают именно по правилам «евростандарта».

Параметры размещения электрических устройств по «евростандарту»

Связано это ещё и с тем, что западные производители выпускают свою продукцию с короткими сетевыми шнурами. Например, большинство холодильников не удастся подключить к розетке, расположенной на высоте 1 м. от пола. А использовать удлинитель - это дополнительные расходы и риски в плане безопасности. Выключатели, по американским меркам, удобнее располагать на уровне 90 см. от пола. Это позволяет управлять освещением не поднимая рук. Розетки устанавливаются на высоте 30–40 см. от пола. Кроме этого предусматривается расстояние между розетками по горизонтали в 180 см.

Нюансы по требованиям в различных учреждениях.

Некоторым организациям, занимающихся специфическою деятельностью, предписываются индивидуальные правила размещения выключателей и розеток.

1. В детских яслях, садах, школах и лагерях летнего отдыха высота расположения выключателей определена на уровне 1,8 м. Этот же уровень определён и для розеток.
2. На предприятиях общественного питания и торговли розетки устанавливаются на высоте 1,3 м. Автоматические выключатели - на высоте 1,3 – 1,6 м.
3. Запрещается устанавливать выключатели света в зданиях, потенциально взрывоопасных (в том числе на кухнях, имеющих газовые плиты или колонки).

Высота установки выключателей и розеток в квартире своими руками

Проводка на кухне

Розетки и выключатели в гостиной и спальне

• В гостиной комнате располагается розетка для питания телевизора на высоте 1,3 м. от пола. На этом же уровне принято устанавливать розетку для подключения роутера. Сюда же подводят слаботочный кабели компьютерной сети и телевизионной антенны.
  Расположение блока розеток на высоте 1,3 м. от уровня пола
• Возле письменного стола размещают несколько розеток. Один блок, состоящий из 2 или 3 розеток, располагают на уровне 30 см. от пола. И второй блок - на высоте 15 см. от уровня столешницы, для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
  Блок розеток устанавливается на открытом пространстве стены
• Управление главной люстрой или точечными светильниками на потолке осуществляется выключателем, расположенным у входа в гостиную. Как правило, здесь устанавливают выключатель с несколькими клавишами - это позволяет варьировать интенсивность освещения.
• Спальня оборудуется одним общим выключателем на входе и двумя выключателями по обеим сторонам двуспальной кровати. Там же устанавливают по розетке, что бы можно было, не вставая с постели, поставить на зарядку телефон, подключить электронный будильник и т.д. Удобная высота - 0,7 м. от пола.
  Розетки устанавливаются на высоте 0,7 м. от пола

Электроточки питания в ванной комнате

В связи с повышенной влажностью и возможным возникновением брызг, рекомендуется подключать все розетки в ванной комнате через УЗО. Расстояние от умывальника и ванной (душевой кабинки) до розетки менее 60 см. запрещается.

• стиральная машина - 1 м.;
• водонагревательный бойлер - 1,8 м.;
• дополнительная точка питания для бритвы или фена - 1,1 м.

В ванной комнате рекомендуется устанавливать розетки с индексом IP 66

Выключатели света устанавливаются снаружи, на входе в санузел.

Видео: розетки на кухне

Самостоятельное проведение работ по замене и переносу «электро точек» подразумевает прямой контакт с токами высокого напряжения. Даже слабые электрические удары иногда приводят к остановке сердца или становятся причиной нервных расстройств. Перед началом работ нужно отключать подачу тока в квартиру.

Занимаясь строительством или ремонтом, многие владельцы жилья задаются вопросом о том, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь именно от этого во многом зависит не только удобство их использования, но также и безопасность эксплуатации.

Для того чтобы разобраться с данным вопросом, рассмотрим правила их размещения, которые существовали в недалеком прошлом, и новые евростандарты, пришедшие из цивилизованной Европы.

Нормативы по установке электрических узлов

На сегодняшний день каких-либо строгих нормативов или правил, регламентирующих расположение и число розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, потому как здесь основное значение имеет только удобство в использовании плюс техника безопасности. Единственными документами, которые затрагивают этот вопрос, являются: сводка правил по проектированию общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (ПУЭ), потому установка электропроводки должна проводиться исходя из этих рекомендаций. Из первых следуют такие правила монтажа:

• Желательно, чтобы высота установки выключателя от пола была до 1 м, а расположен он был со стороны ручки дверей.
• Розетки можно размещать в любых местах и на таком же расстоянии от пола.

Выписка из ПУЭ

В ПУЭ обговариваются некоторые правила безопасности, которые при размещении нужно соблюдать.

• Рекомендуется выключатели располагать со стороны дверной ручки. Высота выключателя от пола - 1 м.
• Допускается размещать их под потолком, с управлением включающего свет шнура, который скается на рекомендуемый уровень.
• Расстояние от выключателя и розетки до газовых труб и отопления, а также батареи - минимум 0.5 м.
• На кухне каждая точка электропитания должна находиться от газопровода на расстоянии не менее чем 0.5 м, до мойки - как минимум 0.8 м, причем достаточно высоко от пола.
• Электрические узлы в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии в 0.6 м.

Установка в жилом помещении электрических узлов

Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые евростандарты. Рассмотрим каждый из них в деталях.

Старые традиции

В советское время в жилых помещениях было принято выключатели устанавливать на уровне плеча человека или под потолком. исходя из удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.

Потолочные выключатели работали следующим образом. Для управления светом к спрятанному внутри корпуса подпружиненному механическому рычагу был приделан шнур. При его первом натяжении свет загорался, а при другом — гас.

Высота выключателя от пола была 160-180 см. Это расстояние в то время считалось самым подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это наиболее удобный вариант. Выключатель не будет загораживать низкая мебель, например, тумбы, и он будет расположен на уровне глаз. Кроме того, до него не достанут маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.

Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:

• Плюс - розеткой удобно пользоваться, так как не нужно к ней наклоняться, а выключатель не препятствует размещению мебели и находится на уровне глаз;
• Минус - свисают шнуры питания от приборов, а для включения света необходимо поднимать руку.

Евростандарт

Высота выключателя от пола по евростандарту - 90 см, розетки - 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:

• Плюс - розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки - их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
• Минус - для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.

Высота розеток и выключателей по «советским» стандартам, в плане удобства, многими признана весьма сомнительной. Пресловутому евростандарту сегодня стали отдавать гораздо больше предпочтений. И на это есть много причин. Например, не так бросается в глаза, чем множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной человеческой руки) также весьма удобна, так как его можно быстро отыскать даже в темноте.

Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.

Как выполнять установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делают при помощи перфоратора с алмазной коронкой. Подрозетник может быть квадратным или круглым. В подготовленные отверстия вставляют специальные установочные коробочки. Чтобы их зафиксировать, используют строительный гипс, штукатурку или гипсовый клей. Коробка крепится при помощи раздвижных лапок или шурупами, затем на нее надевают пластиковый корпус.

Монтаж в стену из гипсокартона несколько другой, да и инструментарий отличен. Все отверстия в гипсокартонных листах, куда будет проведен кабель, делают заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут удерживать их на листе.

Открытую проводку делают крайне редко и, как правило, крепят временно (например, при проведении ремонта), потому как провода портят интерьер. Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятней.

При самостоятельном проведении монтажа проводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят все работы выполнить без каких-либо проблем и, самое главное, безопасно.

• Прежде всего необходимо определиться с расстановкой в помещении электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
• Затем обозначить расположение выключателей и розеток, рассчитать необходимое их количество для каждой комнаты.
• Розетки для техники (компьютера, холодильника и т. д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были скрыты за этими электроприборами.
• Розетки над письменным столом, комодом и т. п. лучше всего размещать на высоте 15-20 см от мебели.
• Выключатели или розетки устанавливать над или под раковиной нельзя.
• схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.

Подведем итог

Итак, четких нормативов касаемо того, какая должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Зато существует множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.

Монтаж электроустановочных изделий в современных помещениях не ограничивается какими-либо строгими рамками. Поэтому дизайнеры интерьеров довольно часто претворяют в жизнь оригинальные и эксклюзивные проекты. Однако, несмотря ни на что, существуют определенные нормы и правила, установленные ПУЭ, которые нужно соблюдать. По этим нормативным документам осуществляется установка розеток и выключателей по евростандарту. Основным отличием установки является расстояние каждой точки от пола.

Требования ПУЭ и евростандарт

Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки - не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки - на 30-40 см.

Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.

• В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
• и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
• В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
• От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.

Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.

Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей - 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.

Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.

То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.

Евростандарт для современной кухни

Каждая современная кухня буквально насыщена различной бытовой техникой и оборудованием. Поэтому установка розеток и выключателей по евростандарту в данном помещении имеет большое значение. Высота и места расположения электроустановочных изделий ничем не ограничивается, кроме основных требований ПУЭ. Во всех остальных вопросах следует руководствоваться удобством подключения и дальнейшей эксплуатации установленного оборудования.

На высоту установки существенно влияют размеры и конфигурация кухонной мебели. В связи с этим, исходя из практического опыта, было сформировано несколько уровней, по которым определяется высота установки розеток и выключателей на кухнях:

• На первом уровне (10-15 см) выполняется монтаж розеток под основное оборудование - электроплиту, холодильник, посудомоечную машину и другие мощные агрегаты. Такая высота обеспечивает свободный доступ к розеткам, а сделать после установки мебели — это можно лишь снизу.
• Второй уровень (110-130 см) предназначен для установки розеток, в которые будут включаться электроприборы, наиболее часто использующиеся на кухне - блендеры, чайники, мультиварки и т.д. Для них это наиболее приемлемое и стандартное размещение. Основным местом их использования служит рабочая поверхность кухонной мебели.
• Третий уровень самый высокий (2-2,5 м). Здесь выполняется монтаж и подключение подсветки и вытяжной вентиляции. В данном случае также учитывается возможность свободного доступа к розеткам. Достать их вполне возможно с обычного стула, а с пола они становятся невидимыми, благодаря навесным шкафам.

Данная методика обеспечивает наиболее рациональное распределение всех точек подключения по кухонным стенам. Одновременно размечается и прокладка кабелей, в соответствии с мощностью того или иного оборудования. В таких случаях важна не только высота монтажа розеток и выключателей, но и возможность создания определенного запаса мощности на случай установки дополнительного или более мощного оборудования.

Определенные сложности добавляют водо- и газопроводные трубы, поэтому рекомендуется заранее с указанием не только разводки проводов, но и расположения всех точек по отношению к окнам, дверям, мебели и коммуникациям.

Розетки и выключатели в ванных комнатах

Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.

В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель. Как правило, высота розеток в этом случае составляет в пределах 1 метра, что позволяет при необходимости очень быстро отключить стиральную машину от сети.

Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.

Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.

В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.

Розетки и выключатели для жилых помещений

В жилых помещениях большое значение имеет высота установки розеток и выключателей, а также другие параметры, обеспечивающие не только высокую функциональность, но и безопасную эксплуатацию приборов и бытовой техники.

Грамотное размещение электроустановочных изделий позволит избавиться от множества свисающих дополнительных проводов, удлинителей и сетевых фильтров. В старых домах до сих пор в помещениях установлено не более 2-3 розеток, что создает реальную перегрузку электрической сети.

В современных помещениях точек подключения устанавливается значительно больше. Поэтому необходимо соблюдать все расстояния и размеры с учетом установки мебели. Каждую точку желательно размещать таким образом, чтобы она находилась в непосредственной досягаемости от тех мест, где человек проводит большую часть времени.

Например, в спальнях следует учитывать количество отдыхающих людей. Если спальная комната предназначена для двоих, то розеточные блоки должны располагаться по обе стороны от кровати. Расстояние от пола зависит от используемой мебели, в частности прикроватных тумбочек. При их отсутствии розетки могут устанавливаться практически в любое место на высоту от 30 до 90 см. Если имеются тумбочки, то следует отступить от них вверх на 10-15 см и там определять место монтажа.

В одном могут объединяться выключатели для светильников бра и верхнего освещения. Светильникам, размещенным на тумбочках, требуются отдельные розетки, которые должны быть предусмотрены в блоке. То же самое касается и торшеров.

Телевизору, установленному на стене, вполне достаточно блока из 5 розеток, расположенного от пола на расстоянии 1,3 м. Если же телевизор установлен на тумбу или низкий комод, высота соответственно уменьшается до 30-60 см. В блоке должно быть три розетки, одно гнездо для антенны и одно - для интернета. Для подключения стационарного компьютера оборудуется еще один розеточный блок.

Установка розеток должна выполняться в соответствии с существующими нормативами, ведь от этого зависят не только эксплуатационные качества, но и безопасность. Если не продумать этот момент, в устройство может попасть вода, увеличится опасность повреждений механического характера и т. д. Кроме того, придется пользоваться удлинителями, ведь вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти приспособления на определенной высоте.

Уже долгое время все стремятся делать ремонт в соответствии с зарубежными требованиями, полагая, что именно это решение наиболее привлекательно с эстетической и практической точки зрения. Скажем сразу: такого норматива не существует. Под ним обычно понимается просто использование в работе последних технологий.

Несмотря на это, считается, что высота выключателя от пола по евростандарту равна 100 см, а розетки - 30 см. Такая дистанция выбрана исключительно из соображений практичности, ни в каких документах не оговаривается. Именно поэтому вы можете несколько изменять расстояние от плинтуса. Ничего страшного в этом нет.

Предписания ПУЭ

Совсем другое дело правила устройства электроустановок (ПУЭ ), закрепленные во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.

Объясняется такое решение просто: электротехнический прибор всегда в поле зрения, а значит - возникновение чрезвычайной ситуации гораздо легче обнаружить или предотвратить.

Современные требования несколько отличаются. ГОСТом предписано любые подобные приспособления размещать в соответствии со следующими требованиями:

• не ближе 0,6 м от дверей душевой;
• не менее, 5 м от газопроводов;
• приблизительно 0,6 м от моек;
• на предприятиях общепита и торговли данные электротехнические приборы предписано монтировать на высоте 1,3 м, в общественных местах - до 1 м.

Указаний на высоту приспособлений для штепселей в квартирах и частных домах нет, но любой электрик вам скажет, что она должна быть не ниже 10 см. Что касаемо выключателей, то оговоренный выше 1 м - это просто оптимальный вариант для всех членов семьи, но он тоже нигде не зафиксирован. В детских дошкольных учреждениях этот показатель нормирован - 180 см.

Из вышесказанного можно сделать вывод, что так называемый стандарт «Евро» и ПУЭ не нарушают общих правил пользования электроприборами, а значит - вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, но в пределах, описанных ранее.

Критерии выбора места расположения и высоты электроприборов

Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от плинтуса. Но не стоит ставить это во главу угла, ведь на первом месте находится безопасность и комфорт эксплуатации.

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

• наличие заземления;
• правильное месторасположение разъемов;
• соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.

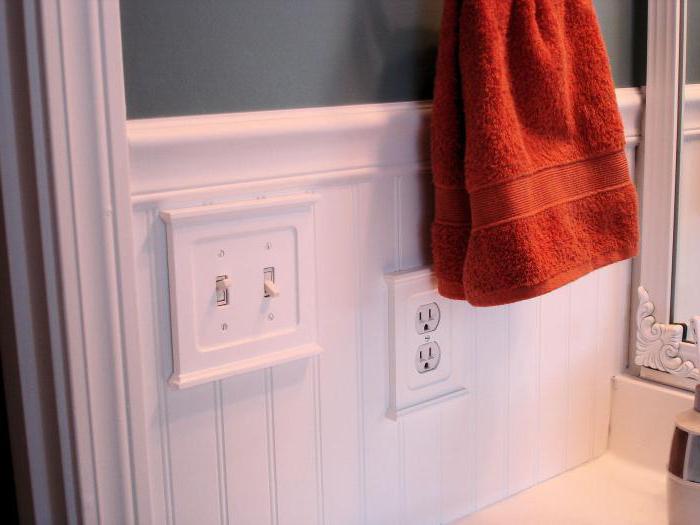

2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.
