Сотовый поликарбонат – это современный материал, который широко применяется для обшивки теплиц. Он позволяет быстро и недорого получить надежные светопроницаемые стены.

В этой статье мы расскажем вам, как правильно крепить поликарбонат на теплицу.

Преимущества поликарбоната

Как и любой материал, поликарбонат имеет как свои плюсы, так и минусы.

• К основным его преимуществам можно отнести:
• Гибкость и стойкость к ударам – она примерно в 20 раз лучше, чем у стекла.
• Этот материал не способствует горению и обладает хорошей теплоизоляцией за счет замкнутых воздушных ячеек.
• Оптимальное соотношение цены и качества. Средняя цена на 4 мм лист 210*6000 см составляет 1500-1800 руб.
• Он не боится влаги, высоких и низких температур, резких перепадов влажности.
• Данный материал обладает маленьким весом, поэтому у вас не возникнет проблем, как закрепить теплицу из поликарбоната к земле. Достаточно самого простого фундамента или деревянной рамы, прибитой к земле на длинную арматуру.

Основным минусом такого материала является:

• Низкая абразивная стойкость, его легко поцарапать.
• Также он разрушается под действием ультрафиолетовых лучей, поэтому чтобы избежать этого, производители защищают его специальной пленкой.
• При монтаже необходимо учитывать наличие теплового зазора, чтобы во время смены температур, обшивка могла свободно расширяться и сужаться.

Расположение листов

Ребра жесткости в сотовом поликарбонате расположены вдоль длины листа, поэтому нужно при креплении располагать их таким образом, чтобы каналы имели выход наружу. Это нужно для отвода образующегося конденсата внутри. То есть на вертикальных стенах ребра жесткости должны быть вертикально, на арках вдоль изгиба дуги .

Современный поликарбонат изготавливают со специальной защитной пленкой, на которой обычно указывают маркировку и логотипы производителя. Слой с такой пленкой нужно укладывать наружу. Удалять её лучше после того, как закрепить поликарбонат на теплице.

Также при монтаже на арочные конструкции, нельзя превышать предельно допустимые значения изгиба листов, установленные производителем.

Резка

Процесс нарезки листов является одним из основных, потому что данный материал поставляется обычно в виде длинных листов. Их стандартный размер: ширина 210 см, длина 6 или 12 м.

Сам процесс резки очень прост, для этого можно использовать обычную ножовку или электроинструмент: лобзик, циркулярная пила. Защитная пленка сохранит поверхность от царапин во время отрезания.

После отрезания нужного листа, следует тщательно удалить всю стружку из внутренних полостей, лучше всего для этого пользоваться пылесосом. Это нужно для того, чтобы конденсат не скапливался внутри.

Сверление отверстий

Для сверления подойдут обычные сверла, но отверстия должны быть сделаны между ребрами жесткости, а также не менее 4 см от края панели. Размер отверстий должен на 1-2 мм превышать диаметр саморезов, для создания температурного зазора.

Обратите внимание!
При монтаже длинных листов, превышающих 6 метров, нужно вытягивать размер отверстий по длине, чтобы они получались овальными.

Угол сверления должен быть перпендикулярным, иначе зафиксировать саморез с шайбой ровно не получится. В таком случае нарушиться герметичность, место крепления будет ненадежным, и ухудшится теплоизоляция.

Крепление панелей

Крепление поликарбоната к каркасу теплицы из металла можно сделать двумя способами:

• С помощью самореза с шайбой и герметизирующей прокладкой.
• С помощью термошайбы.

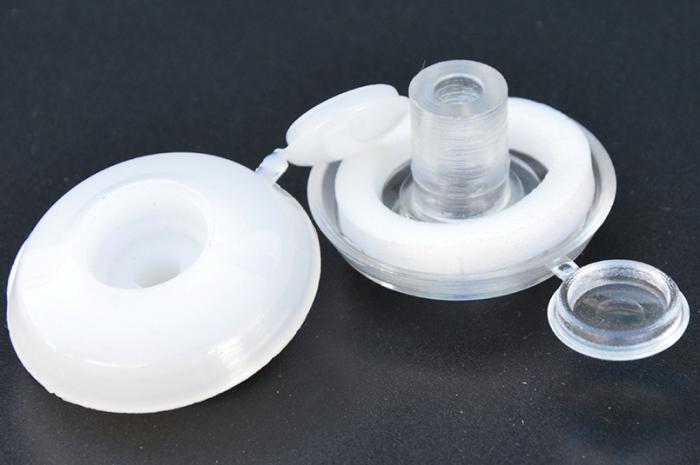

Внешне термошайба похожа на шляпку гриба и состоит из двух частей: уплотнительной и верхней пластиковой. По центру она имеет сквозное отверстие под шляпку самореза. Кроме того, пластиковая ножка, которую подбирают под толщину покрытия, предотвращает сильное затягивание болта.

После крепления самореза на него одевается специальная крышечка, которая его скрывает. Таким образом, саморез защищается от воздействия внешней среды и убирается мостик холода. Вы можете посмотреть её строение на фото:

Как закрепить поликарбонат на деревянной теплице? Делается это точно таким же образом, разница с металлическим каркасом лишь в используемых саморезах. При этом лучше использовать для этого обычные кровельные шайбы, так как они стоят дешевле, чем термошайбы.

Для металла обычно берут саморезы с наконечником-сверлом, а для дерева с острым концом. Они должны быть диаметром 4,2 мм с пресс-шайбой. Для крепления к дереву, будет достаточно длины шурупов 25 мм, а для плоских металлических профилей – 13 мм. Крепление должно быть через каждые 30-40 см.

Обратите внимание!
При прикручивании саморезов нельзя жестко крепить их, перетягивать или использовать для крепления гвозди, заклепки, неподходящие шайбы.

Герметизация ячеек

Перед тем, как крепить поликарбонат к каркасу теплицы, нужно тщательно герметизировать его торцы. Верхний торец нужно заклеить обычной самоклеющейся лентой. Снизу нужно наклеить ленту, и сделать в ней отверстия для выхода конденсата.

Стыковка панелей

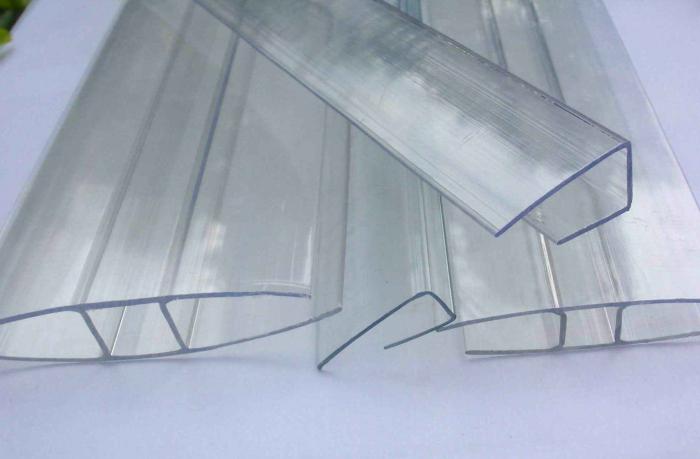

Для правильной стыковки поликарбоната между собой, нужно использовать специальные комплектующие профили.

• Простой соединительный профиль для соединения двух панелей. При этом сам профиль не крепится к обрешетке.
• Составной соединительный профиль позволяет соединять 2 панели и крепить их к обрешетке.

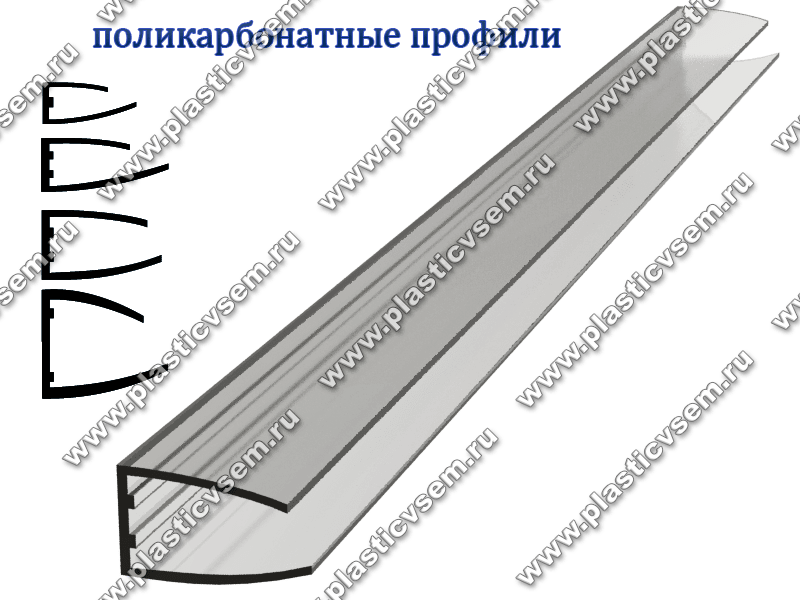

• Торцевой профиль нужен для герметизации торцевой части панелей.
• Пристенный профиль позволяет герметизировать торцы и закрепить край панели к стене.
• Угловой профиль – для монтажа перпендикулярных углов.
• Коньковый профиль – для создания стыка на двухскатных крышах различных углов.

Инструкция про крепление поликарбоната к теплице показана на видео в этой статье:

• Между листом поликарбоната и металлом нужно делать прокалку из термоизолирующей ленты.
• Для крепления к . Вначале к каркасу прикручивается его нижняя часть, так называемая база, а затем в него вставляется панель. Перед этим нужно удалить нижнюю защитную пленку, и отогнуть слой верхней пленки на 10 см, чтобы она не мешала монтажу.
• Если крепление происходит на краю, то с его крайней части вплотную к составному профилю нужно установить торцевой или пристенный профиль.
• Затем нужно закрепить верхнюю часть составного профиля, простым защелкиванием в базу. Между профилем и панелью нужно оставить температурный зазор 3 мм.
• Для крепления у стены используется пристенный профиль. Он надевается на торец панели, а вторая его часть крепится к стене на герметик.
• Сразу после завершения монтажа на полностью, иначе она еще сильнее приклеится к нему.

• При монтаже арочных поверхностей, длина профиля должна быть больше, чем панелей, так как они их размер может отличаться. Излишки обрезаются после монтажа.

Заключение

Наличие большого количества комплектующих элементов для поликарбоната позволит сделать монтаж своими руками без затруднений. (см. также статью ) Все стыки будут аккуратными и герметичными.

Панели из сотового или монолитного поликарбоната благодаря своей практичности нашли применение во многих сферах строительства и промышленности. В частности, пластиковые листы широко используются в обустройстве различных конструкций и сооружений, формируя надежное кровельное покрытие. Если выбрано подходящее крепление поликарбоната, то материал обеспечит оптимальные характеристики прочности и защиты от механических воздействий. Фиксацию можно осуществлять к любым материалам, однако и поверхности предполагают наибольшую ответственность в выборе способа крепежа.

Процедура установки поликарбоната

Работа состоит из нескольких этапов. В первую очередь выполняются замеры поликарбоната, требуемого для укладки на конкретную поверхность или каркас. Далее необходимо подготовить листы заданных параметров. Одно из главных достоинств поликарбоната - это легкость в обработке. Резать его можно и обычной ножовкой, и строительными ножницами. Затем выполняется непосредственное крепление поликарбоната к каркасу с помощью фиксирующих элементов. На заключительном этапе проводится анализ качества проделанной работы: проверяются места стыков пластиковых листов, надежность установки крепежей и состояние сотов (ячеек ребристого поликарбоната), которые должны быть чистыми.

Чем крепить монолитный поликарбонат?

Для установки листового применяются специальные метизы, профили и оцинкованная лента. От сотового пластика данная разновидность отличается высокой плотностью и жесткостью. В плане использования крепежей эти качества идут в плюс, хотя в техническом отношении немного затрудняют процесс сверления и внедрения элементов. Наиболее распространено крепление поликарбоната саморезами, но для получения стабильной и долговечной конструкции также рекомендуется использовать профили и специальную ленту. Если же особых требований к сооружению нет, то можно ограничиться и обычными метизами, но при условии, что установка будет сопровождаться применением термошайб.

Особенности крепления сотового поликарбоната

Панели этого типа фиксируются теми же элементами, что и монолитные аналоги. Но ячеистый поликарбонат имеет свои конструктивные особенности, которые важно учитывать при установке материала. Открытые соты могут забиваться грязью, водой и насекомыми, что сказывается на технических и эстетических качествах покрытия. Предотвратить засорение позволяют специальные ленты, которые наклеиваются на сотовый поликарбонат. Крепление защитной полоски позволяет изолировать внутреннее пространство материала. Существуют паропропускающие и герметизирующие ленты. Предпочтительнее остановить выбор на первом варианте, поскольку он минимизирует возможности засорения сотов, но при этом не создает барьера для удаления конденсата и вентиляции. в свою очередь, обеспечивают максимальное препятствие любому контакту сотов с внешней средой - в том числе не позволяют проникать воздуху и влаге.

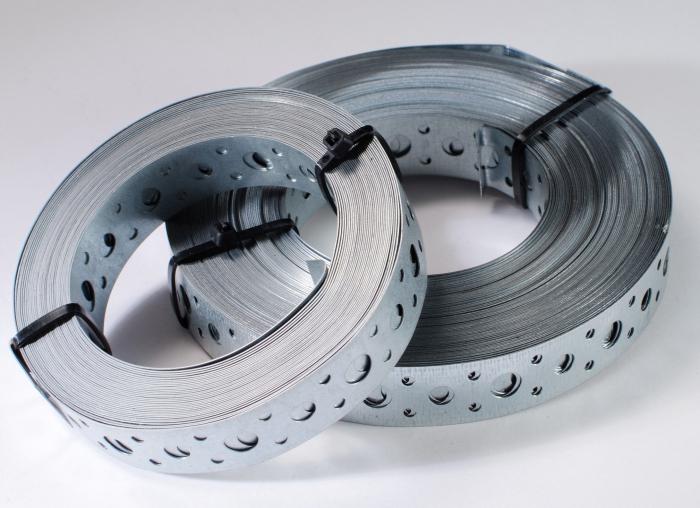

Оцинкованные ленты

Это новый способ фиксации поликарбонатных листов, при котором используются металлические ленты, прошедшие антикоррозийную обработку. Элементы крепежа представляют собой стяжные хомуты, стандартная ширина которых составляет 20 мм, а толщина - примерно 0,7 мм. Благодаря оцинковке этот материал не подвергается химическому разрушению под действием ржавчины, а также обеспечивает прочность конструкции. Если выполняется крепление поликарбоната к металлу в теплице, то рекомендуется предусмотреть возможность комплексной фиксации лент, которые обеспечат стяжку сразу нескольких листов материала.

Технология крепления оцинкованной ленты

Основным преимуществом в установке таких лент является отсутствие необходимости вторгаться в структуру самого поликарбоната. То есть его не нужно сверлить или делать специальные перфорации под конкретный крепеж. Ленты обеспечивают довольно плотное прилегание материала к элементам каркаса. Использовать такой метод желательно на дуговых и арочных конструкциях. При этом в опорных дугах тех же теплиц не придется создавать отверстия для метизов, поскольку оцинкованная лента для крепления поликарбоната действует по принципу стягивающего усилия.

Процесс установки начинается с фиксации положения пластиковых листов. Укладка нескольких элементов осуществляется внахлест. Далее необходимо разделить ленту на две части - каждая из них изначально крепится у основания конструкции. Накладываются отрезки точно по линии схождения панелей и фиксируются между собой гайками. Таким образом лента для крепления поликарбоната обеспечивает плотное соединение листов, которое не предполагает порчу материала и создает довольно привлекательный облик всей конструкции.

Нюансы эксплуатации оцинкованных лент

Хотя такой способ крепления является наиболее технологичным и обладает многими достоинствами, есть в нем и определенные недостатки, которые следует учитывать. В основном они обусловлены тем, что фиксация реализуется в открытом виде. Соответственно, если теплица с поликарбонатом долгое время находится без присмотра, есть риск ее быстрого и незаметного демонтажа - открутить несколько винтов не составит труда для вооруженного пассатижами злоумышленника. Помимо этого, крепление поликарбоната металлической лентой на 2-3 см выступает наружу, что нередко доставляет неудобства при тесном контакте с поверхностями теплицы.

Термошайба

До появления термошайбы и оцинкованной ленты поликарбонат закреплялся обычными саморезами. Это простой и дешевый способ, при котором обеспечивается относительная надежность конструкции. Недостатки применения таких метизов обусловлены физико-эксплуатационными которые делают его структуру изменчивой при температурных перепадах. Использование термошайбы нивелирует негативные факторы - элемент естественно адаптируется к внешним условиям, равномерно распределяя прижимное усилие. Практикуется и совмещенное крепление поликарбоната к металлу, при котором саморезы вместе с термошайбой закручиваются через оцинкованную ленту. Так достигается максимальная надежность обшивки металлического каркаса и устраняются недостатки, присущие одиночному использованию лент-хомутов. С другой стороны, это наиболее затратная и трудоемкая технология установки поликарбоната, которая в некоторых случаях себя не оправдывает.

Профильное крепление

Это специальные приспособления, предназначенные для крепления или соединения листов поликарбоната. Конструкция таких профилей содержит два элемента - базу и крышку. С их помощью обеспечивается двухсторонний зажим краев материала, при котором не требуется сверление и непосредственное закручивание листов. Фиксируется только база в соответствующих местах, где планируется установка. Такое крепление поликарбоната выгодно, в первую очередь, надежностью и герметичностью, но кроме этого владелец получает и безукоризненный внешний вид покрытия. Так как профили обычно изготавливаются из того же поликарбоната, происходит их визуальное слияние с главными листами. Достаточно выбрать подходящие по цвету элементы.

Существуют и алюминиевые профили, обладающие аналогичной конструкцией. Они обеспечивают такое же качество соединения, что и оцинкованная лента для крепления поликарбоната, но при этом исключают изъяны прижимного способа установки. То есть раскрутить эту систему не так просто - наличие саморезов и прочный зажим профилей затрудняют эту задачу для злоумышленника.

Двухстороннее и прогонное крепление

На выбор способа установки поликарбоната влияет и расположение мест креплений. Существует два подхода к монтажу - прогонный и двухсторонний. Первый вариант используется в случае, если поликарбонатом покрывается большая площадь. Чтобы исключить возможные прогибы листов, следует делать несколько крепежных прогонов поперек расположения ребер материала. В зависимости от того, какое крепление поликарбоната используется, шаг может составлять 40-50 см. Применение двухсторонней установки целесообразно, если обшивается небольшая площадь - в данном случае линии крепления выполняются по продольным сторонам листов поликарбоната.

Прогонный метод крепления делает упор на количество точек фиксации, поэтому нет смысла использовать дорогие средства установки. И наоборот, двухсторонний вариант предполагает лишь две линии установки, поэтому для реализации такого крепежа стоит применять комбинированный или профильный способы монтажа.

При устройстве покрытия из сотового поликарбоната необходимо учесть:

• стандартные размеры панелей и их экономичный раскрой.
• воздействие ветровых и снеговых нагрузок.
• термическое расширение панелей.
• допустимые радиусы изгиба панелей для арочных конструкций.
• необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).

Стандартная ширина панелей - 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.

В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Правильный выбор шага продольных опор и поперечной обрешетки - самое важное условие надежности конструкции из сотового поликарбоната.

2. Нейтрализация термического расширения.

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Изменение длины (ширины) листа считается по формуле:
∆L = L x ∆T x Kr
где L - длина (ширина) панели (м)
∆T - изменение температуры (°C)
Kr = 0,065 мм/ °См - коэффициент линейного температурного расширения сотового поликарбоната.
Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.

При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел "Точечное крепление панелей")

Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

Расстояние между стропилами Н, мм	Толщина листа, мм
	6	8	10	16	25	32
150 кг/м2	700 1050 2100	1300 800 400	1600 1100 550	1800 1200 600	6000 2500 1250	6000 4500 2250	6000 5000 2500
175 кг/м2	700 1050 2100	800 - -	1300 800 400	1600 1100 550	5000 2000 1000	6000 3500 1750	6000 4000 2000
200 кг/м2	700 1050 2100	- - -	800 - -	1300 800 400	5000 1800 900	6000 3000 1500	6000 3500 1750

Толщина листа, мм	6 мм	900 Rmin	1000	1100	1200	1300	1500	1700	1800
		60 75 90 120	1500 1300 1200 1050	1400 1200 1100 1050	1400 1100 1050 900	1300 1100 1050 800	1200 1050 900 700	1200 900 700 500	800 500 - -	800 500 - -
	8 мм	1200 Rmin	1400	1500	1700	2000	2300	2500	2700
		60 75 90 120	2000 1800 1700 1100	2000 1500 1500 1050	1800 1400 1200 1050	1700 1200 1100 900	1400 1200 1050 600	1100 1050 800 500	800 600 - -	600 500 - -
	10 мм	1500 Rmin	1700	1800	2000	2100	2500	2700	3000
		60 75 90 120	2000 2000 2000 1300	2000 1800 1700 1200	1800 1600 1500 1200	1500 1400 1400 1050	1400 1300 1200 900	1300 1050 900 700	1050 900 700 600	800 700 500 500
	16мм	2800 Rmin	2900	3000	3300	3600	3900	4200	4500
		60 75 90 120	2000 1600 1400 1100	2000 1500 1200 1050	1800 1400 1200 900	1600 1200 1050 800	1400 1100 900 700	1300 1050 800 700	1200 900 700 600	1050 800 700 500

5. Ориентация панелей при проектировании и монтаже.

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции - вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

• Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.
• Нельзя нарушать правила ориентации панелей.

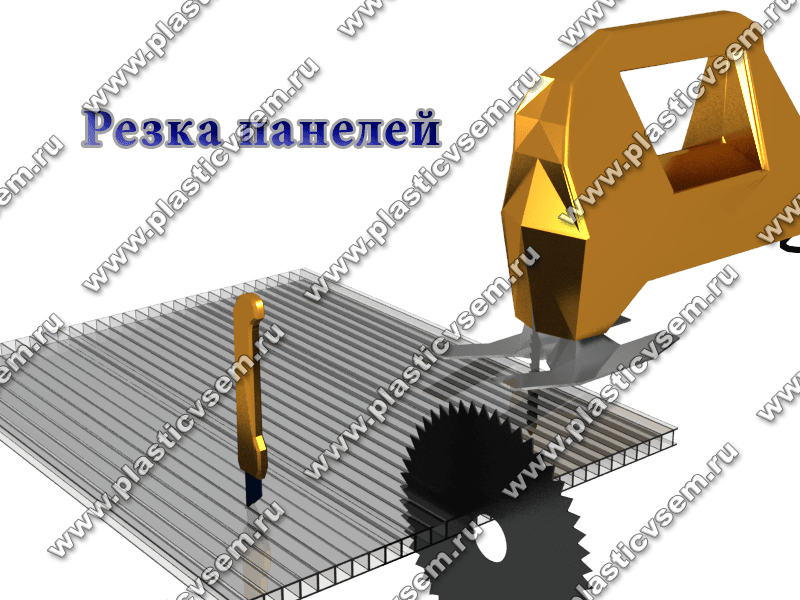

6. Резка панелей.

Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком

После резки необходимо удалить стружку из внутренних полостей панели.

7. Сверление отверстий.

Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Характеристики сверл:
Угол заточки - 30
Угол сверления - 90-118
Скорость резания - 10-40 м/мин.
Скорость подачи - 0,2-0,5 мм/об.

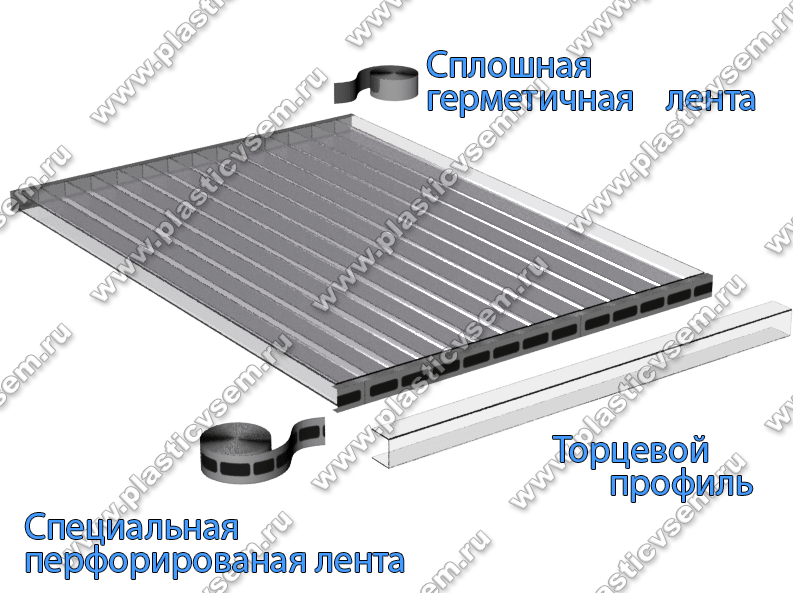

8. Герметизация торцов панели.

Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние - перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.

В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:

Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.

Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.

• Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.
• Нельзя заклеивать торцы обычным скотчем.
• Нельзя герметично закрывать нижние торцы панелей.

9. Точечное крепление панелей.

Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.

Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Они обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.

Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели - вытянутыми в длину. Рекомендуемый шаг точечного крепления - 300-400 мм.

• Нельзя жестко крепить панели.
• Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.
• Нельзя перетягивать саморезы.

10. Соединение панелей поликарбоната.

Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Последовательность монтажа:

1. В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.
2. Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.
3. Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки. Торец профиля рекомендуется закрыть специальной заглушкой.

11. Угловое соединение панелей.

При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями. Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.

Прозрачные, тонированные: "бронза", "синий", "зеленый", "бирюза", "коричневый", "желтый", "красный", "оранжевый" и светорассеивающие "белый опал" - стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.

12. Примыкание к стене.

При примыкании панелей к стене используйте пристенный поликарбонатный профиль . Своей формой он напоминает английскую букву F. При использовании пристенного профиля панели поликарбоната (сотового, ячеистого) закрываются герметичной лентой для защиты листов от попадания пыли и влаги. После этого листы вставляются в профиль и он фиксируется к стене.

13. Сопряжение панелей в коньке.

"Крылья" конькового поликарбонатного профиля имеют мощный захват - 40 мм - достаточный для надежного соединения панелей и их термического расширения, при этом возможно задать практически любой угол сопряжения панелей. Перед применением обязательно воспользуйтесь герметичной лентой. После установки листов необходимо их точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 см.

При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.

Добавить новый отзыв или вопрос

Остановив свой выбор на данном материале, следует правильно выбрать изделие, максимально соответствующее требуемым условиям. Для любой конструкции существуют параметры, которые определяют выбор - это температура окружающей среды (влиянию не поддается); температура внутри помещения (задается нормами), расчетные нагрузки на конструкцию (зависят от региона) и Ваш вкус. Однако не последнее место в параметрах выбора играет качество материала . Ведь только серьезные заводы производят качественный материал, с 10-летней гарантией и сроком эксплуации 25-30 лет.

Настоящие рекомендации по монтажу, транспортировке и хранению основываются на многолетнем опыте работе заводов-производителей (Полигаль и Карбогласс ) сотового поликарбоната и дадут Вам возможность правильного применения материала.

Для безопасности работы при монтаже плит следует:

• выполнять правила техники безопасности при работе на высоте.
• остерегаться скользких поверхностей.
• остерегаться потери равновесия в ветреную погоду.

Монтаж поликарбонатных плит в плоских, скатных и вертикальных конструкциях (односкатные, двускатные кровли, конструкции-пирамиды)

При проектировании несущей конструкции необходимо учитывать, что плиты должны монтироваться таким образом, чтобы ребра жесткости поликарбоната располагались строго сверху вниз для выхода конденсата.

При этом для панелей, устанавливаемых в плоском горизонтальном положении, угол наклона не менее 5˚ - обязателен.

Расчет произведен на ветровую и снеговую нагрузку в 180 кг/м2.

Толщина плит (мм)	Размер ячейки несущей конструкции (см)
4 мм	50 х 50 см
6 мм	75 х 75 см
8 мм	95 х 95 см
10 мм	105 х 105 см
16 мм	100 х 200 см

Для правильного изготовления несущей конструкции и избежания больших отходов рекомендуется уточнить размеры поликарбонатных плит и способ монтажа у специалистов. Также перед монтажом поликарбоната необходимо выполнить все сварочные и окрасочные работы по конструкции.

Комплектующие, применяемые для монтажа поликарбонатных плит

Торцевые ленты (верхняя герметизирующая, нижняя перфорированная)

Торцевой профиль UP

Профиль соединительный (неразъемный НР, разъемный HCP, алюминиевая прижимная планка)

Профиль коньковый RP (в зависимости от конструкции)

Профиль угловой (в зависимости от конструкции)

Профиль пристенный FP (в зависимости от конструкции)

Саморезы с уплотняющими резиновыми шайбами (с буром для металлических конструкций, без бура для деревянных каркасов)

1. Поликарбонатные листы имеют упаковочную защитную пленку с двух сторон. Под пленкой с заводскими маркировками находится лицевая сторона, имеющая УФ-защитный слой, предохраняющий поликарбонат от воздействия жесткого УФ-излучения. Обратная сторона имеет прозрачную или однотонную пленку. Важно! Устанавливается поликарбонат лицевой стороной (УФ-защитным слоем) наружу к солнцу. В противном случае срок службы панели сократится. (Гарантия завода-изготовителя не распространяется на панели, установленные с нарушением инструкции).

2. Для хранения и перевозки торцы поликарбонатных панелей защищены временным скотчем. При монтаже временный скотч следует удалить и установить: герметизирующую ленту - по верхнему краю (для защиты верхних торцов), а перфорированную - по нижнему (для возможности выхода конденсата из ячеек и защиты листов от пыли). Все открытые каналы панелей должны быть обязательно проклеены торцевой лентой.

3. Ленты обязательно закрываются торцевыми профилями (если край панели не уходит в пазы или другие профили). В профилях, которые крепятся к нижнему краю панели, необходимо просветлить дренажные отверстия диаметром 2-3 мм с шагом 300 мм. При монтаже необходимо, чтобы короткая полочка торцевого профиля находилась снаружи. Для прочности торцевой профиль крепится на маленькие саморезы или капли прозрачного силиконового герметика.

4. Непосредственно перед установкой упаковочную пленку с листов нужно частично снять, но так, чтобы не перепутать стороны. Следует обратить внимание, что преждевременное снятие защитной пленки может привести к повреждению панели. Сразу после монтажа вся упаковочная пленка удаляется полностью!

Для соединения поликарбонатных панелей используются различные виды профилей, которые выбираются в зависимости от несущей конструкции.

Неразъемный поликарбонатный соединительный профиль НР:

Предназначен для соединения листов между собой. Профиль крепится непосредственно к конструкции через саморез, края панели с обеих сторон вставляются в профиль, а панели крепятся к конструкции вдоль обрешетин с помощью саморезов с уплотняющими резиновыми шайбами. Удобен для вертикальных, горизонтальных и скатных конструкций.

Неразъемный соединительный профиль НР

Следует помнить, что профили типа HP (4 и 6 мм) не обеспечивают надёжной герметизации стыка.

Пристенный поликарбонатный F-образный профиль

Предназначен как для герметизации панелей, так и для крепления краев панелей к основанию стены. Крепится при помощи саморезов.

Пристенный профиль FP

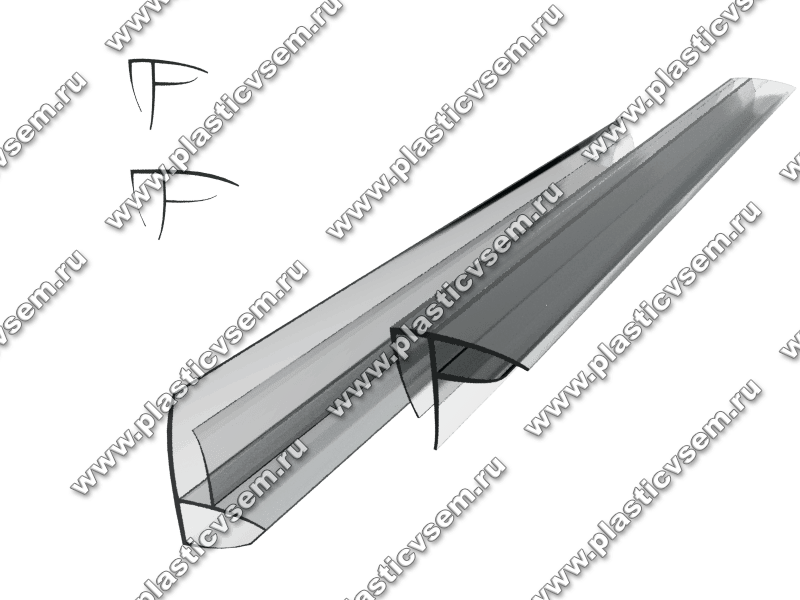

Угловой поликарбонатный профиль

Предназначен для соединения панелей в углах конструкций.

Угловой профиль

Коньковый поликарбонатный профиль

Предназначен для соединения поликарбонатных панелей в коньке до 120˚ (в двускатных конструкциях, в конструкциях-пирамидах).

Коньковый профиль

Разъемный поликарбонатный соединительный профиль

Включает в себя

1) базу, на которой помещаются концы соединяемых листов по длине; она крепится к обрешетке через центр с помощью саморезов.

2) крышку, которая крепится к нижней части нажатием руки или при помощи киянки с резиновым наконечником.

Данный профиль удобен для соединения длинных листов на скате крыши или в арочных конструкциях.

Разъемный соединительный профиль

Профили типа HCP (8, 10 и 16 мм) обеспечивают как надёжную герметизацию стыка, так и высокое усилие зажима панелей, позволяющее обойтись без дополнительных крепёжных элементов. В этом случае, ширина монтируемой панели не должна превышать 800-900 мм (панели 8 и 10 мм) и 1200-1400 мм для панелей 16 мм.

Если не избежать установки панелей внахлёст - рекомендуемая величина нахлёста поперечного (по короткой стороне панели) стыка должна составлять 100-140 мм, а продольного стыка – 70-80 мм.

При использовании собственных или заказных профилей заказчику следует учитывать необходимую ширину зажима краёв панели в крыльях профиля - минимум 12,7 мм для панелей 6-10 мм и минимум 19 мм для панелей 16-25 мм плюс запас на термическое расширение. (Например, для прозрачной панели толщиной 6 мм при ширине 1 м потребуется зажим, равный 12,7+2,5=15,2 мм. Для бронзовой панели 16 мм при ширине панели 1600 мм потребуется зажим, равный 19+(4,4х1,6)=26 мм.) В регионах с высокой расчётной ветровой и/или снеговой нагрузкой приводимые минимальные величины следует увеличить в полтора раза. При установки панелей внутри помещений (в условиях отсутствия высоких нагрузок) возможно уменьшить указанные величины в 3 раза, но в любом случае величина паза не может быть менее 5 мм.

Межпанельное соединение

1. Крепеж поликарбонатных листов осуществляется при помощи саморезов с резиновыми уплотняющими шайбами, по всей обрешетке, с шагом в 400-600 мм.

2. Для каждого самореза необходимо заранее просверлить отверстие, центр оси которого должен располагаться не ближе 36 мм от края панели. Диаметр отверстия должен быть на 2 мм больше, чем диаметр самореза, чтобы обеспечить возможность термического расширения и сжатия материала. Данный коэффициент для прозрачных панелей равен 2,5 мм/м, для цветных– 4,5 мм/м.

3. При закреплении саморезов избегайте чрезмерного закручивания, которое может привести к деформации поверхности листа. Важно закручивать болты перпендикулярно поверхности, чтобы избежать повреждений.

5. Следует помнить, что допускается свисание края панели за пределы несущей конструкции не более 10 см, но не менее 3 см.

Внимание! Не оставляйте панели без присмотра на крыше или в месте установки, если они должным образом не зафиксированы и не все крепежные болты вкручены. Во время установки следите, чтобы панели были защищены от внезапных порывов ветра.

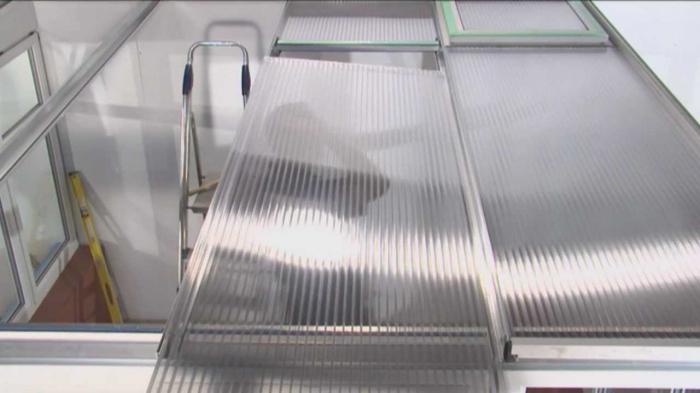

Монтаж поликарбонатных плит в арочных конструкциях (туннели, аллеи, своды, купола)

Поликарбонатные панели устанавливаются сотовыми каналами только в направлении арочной поверхности.

Неправильное позиционирование материала

Правильное расположение - в направлении арки

Листы поликарбоната можно согнуть в арку до минимально допустимого радиуса без механических повреждений поверхности. Более того, внутреннее давление, которое возникает при сжатии, придает конструкции дополнительную прочность и жесткость. Чем меньше радиус сжатия (вплоть до минимально допустимого), тем выше жесткость конструкции.

Важно! Сжатие и скручивание панели, превышающее минимально допустимый радиус приводит к повышенному давлению и деформации поверхности, как следствие, лопание или заламывание листа. На панели, установленные с нарушением минимального радиуса изгиба, гарантия завода не распространяется!

Минимальный допустимый радиус изгиба листов (R )

Рекомендуемое соотношение длин сторон ячейки несущей конструкции при изготовлении арочной кровли

Для монтажа в арочных конструкциях панели готовятся аналогичным образом, как и для скатных конструкций. Важно ! При арочной установке, когда оба торца панели с открытыми каналами расположены внизу, применяется только перфорированная лента. Соединение панелей осуществляется при помощи соединительных профилей и кровельных саморезов с уплотняющими шайбами (см. Подготовка панелей к установке , Способы соединения и крепления панелей , Межпанельное соединение ). Необходимо обратить внимание, что соединение панелей неразъемным соединительным профилем производить затруднительно, поэтому рекомендуется использовать разъемный соединительный профиль. Если же использование неразъемного соединительного профиля необходимо, то профиль должен быть больше, чем толщина поликарбоната (например, при соединении поликарбонатных листов толщиной 4 мм нужно использовать HP-профиль для 6 мм и т.д.).

Перевозка поликарбонатных панелей

Перевозка панелей осуществляется в грузовой машине, имеющей кузов подходящих габаритов с ровным полом без выступающих неровностей. Для панелей толщиной 4-8 мм не допускается выступ за габариты кузова, панели толщиной 10-16 мм могут выступать за пределы кузова не более чем на 0,8-1 м. Панели должны перевозиться только в горизонтальном положении, их можно сложить одна на другую, большие толщины внизу, меньшие толщины наверху, избегая провисших без опоры поверхностей.

В случае крайней необходимости, возможно, осуществлять перевозку панелей в свёрнутом виде в закрытой машине, при этом необходимо, чтобы внутренняя ширина и высота кузова соответствовали минимально допустимому радиусу изгиба панели. Для перевозки на короткое расстояние допустимо, чтобы внутренняя ширина кузова будет меньше разрешённой на 10%. (Компания «ПОЛИГЛАС СПб» не рекомендует подобную перевозку и не берёт на себя ответственность за возможные повреждения панелей, транспортируемых подобным образом.)

Хранение поликарбоната

Поликарбонатные панели следует хранить, не нарушая заводскую упаковку. Перегружать или переносить панели следует аккуратно, чтобы не нарушить упаковочную пленку и не повредить саму панель.

Поликарбонатные панели хранятся в горизонтальном положении на ровной поверхности (поддоны, картон и т.п.). Хранение плит на земле не допускается.

Хранить поликарбонат необходимо в закрытом помещении, избегая перегревания панелей на солнце.

Не оставляйте панели с открытыми концами на длительное время, т.к. каналы могут забиться пылью и в них могут забраться насекомые.

Резка поликарбоната

Резка сотового поликарбоната производится посредством дисковой пилы («паркетка», «болгарка», электролобзик) или другого подходящего режущего оборудования, в том числе ручного, который должен быть с мелким неразведенным зубом под углом наклона близким к 30°. Опилки, которые образовываются в процессе резки пилой, следует тщательно очищать струей воздуха под давлением или любым другим доступным образом. Во время резки, поликарбонат следует плотно прижать к поверхности стола для предотвращения ее вибрации или сдвига. При необходимости нарезки плит незначительных толщин (4-6 мм), можно пользоваться широким ножом или ножницами по металлу.

Мытье поликарбонатных плит

Поликарбонат можно мыть мягкой губкой / тряпкой / щеткой и теплой мыльной водой. Можно применять любое мыло (в т.ч. хозяйственное), средства для мытья посуды и средства для мытья окон с содержанием спирта (но не содержащие ацетон, аммиак), смывать мыло обязательно, чтобы не оставались пятна и разводы.

Нельзя применять скребки, ножи и прочие острые предметы.

Нельзя применять средства содержащие ацетон, аммиаки, эфиры.

Поликарбонат на сегодняшний день пользуется огромной популярностью, что легко объясняется характерными ему качествами. Материал легок и гибок, прозрачен, как стекло, и прочен, как металл. Кроме того поликарбонат способен выдерживать температуру от -45 до +120 0 С.

В связи с этим применение поликарбоната имеет достаточно широкий спектр. Он отлично подходит для изготовления арочных и купольных навесов, различных козырьков и лестничных ограждений, рекламных конструкций, теплиц и заборов.

Ориентировка панелей

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

• Если панель устанавливается вертикально, то каналы располагаются по вертикали.
• В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
• В конструкциях наклонного типа - по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

Угол наклона

Плоские крыши из поликарбоната должны иметь определенный угол наклона. Если длина конструкции не превышает 6 метров, то наклон может составлять 5 градусов. В противном случае угол наклона необходимо увеличить.

Допустимый изгиб арки из поликарбоната

С теоретической стороны радиус изгиба арочной конструкции может быть не более значения, которое составляет 150 толщин используемого материала.

Для каждого вида поликарбоната на защитной пленке производитель указывает соответствующие параметры. Поэтому лучше всего ориентироваться на эти данные.

Инструменты для резки поликарбоната

Резать поликарбонат лучше всего специальными инструментами:

• Панели толщиной не более 1 см режут строительным ножом. Однако при больших объемах работы таким инструментом лучше не пользоваться.
• Наиболее доступным инструментом является электролобзик.
• Если есть возможность приобрести высокоскоростную пилу с упором, то стоит обратить внимание на зубчики лезвия. Они должны быть мелкими, не разведенными и иметь покрытие из твердого сплава.
• При резке поликарбоната ленточной пилой также необходимо знать соответствующие параметры. Допускается использовать ленту шириной не больше 2 см и толщиной не больше 1,5 мм. Зубья должны располагаться с шагом не более 3,5 мм, а скорость резки не должна превышать 1000 метров в минуту.

Перед выполнением резки лист поликарбоната следует хорошо зафиксировать, чтобы избежать образования вибрации. Стружку, которая образовалась в процессе резки, необходимо сразу удалить.

Правила сверления отверстий

В том случае, когда необходима повышенная прозрачность крепления, можно воспользоваться клеем на основе полиуретана. Однако перед его использованием склеиваемые поверхности обезжиривают изопропиловым спиртом.

Разновидности крепежа для крепления поликарбоната к металлу

Точечный крепеж для поликарбоната к металлическому каркасу выполняется с помощью термошайб. Расстояние между крепежными элементами не должно превышать 30-40 см.

Такой способ имеет один недостаток, внутри помещения внешний вид может быть не очень привлекательным. Это происходит по причине несоответствия соединительных профилей и каркаса.

Профильное крепление подразумевает фиксацию на металлическом каркасе алюминиевых или поликарбонатных соединительных профилей, в которые в последствие вставляют панели. В этом случае необходимо знать, как крепится поликарбонат к металлу.

Недостатком этого способа можно назвать выход панели из пазов при повышенной нагрузке на поверхность из поликарбоната.

Смешанное крепление поликарбоната предполагает использование обоих вариантов с целью компенсации их недостатков.

Материалы для крепления панелей

Для решения задачи, как прикрепить поликарбонат к металлу, нужно использовать следующее:

• Разные виды профиля, включая торцевой, угловой, соединительный, пристенный и коньковый.
• Крепежные элементы в виде термошайб и мини-шайб.
• Разные виды заглушек.
• Клейкая лента для торцов, включая перфорированную ленту для нижних кромок.
• Уплотнители для профиля.

Виды профилей и их назначение

• С помощью торцевых профилей защищают кромки поликарбоната, причем короткая полочка всегда располагается снаружи.
• Соединительные профили могут быть разъемными универсальными или сплошными Н-образными. Они предназначены для соединения кромок панелей. Важно помнить, что на каркас могут крепиться только разъемные профили.
• Угловой профиль позволяет соединять элементы под прямым углом.
• Пристенный профиль дает возможность плотно примкнуть панель к стене. Может использоваться в качестве торцевого профиля.
• Коньковый профиль необходим для соединения панелей на коньке крыши при условии, что элементы соединяются под углом больше, чем 90 0 .

Разновидности термошайб

Крепление поликарбоната к металлу выполняется разными видами термошайб. Эти крепежные элементы могут различаться по следующим признакам:

• Конструктивные особенности позволяют выделить индивидуальные и универсальные термошайбы. В первом случае элемент имеет длину в соответствии с толщиной листа, что предотвращает пережим или деформацию поликарбоната. Второй вариант не имеет ножки, следовательно, может использоваться для материала любой толщины.
• В зависимости от материала изготовления крепеж может быть из нержавеющей стали (для покрытия больших участков), из поликарбоната (обеспечивают герметичность соединения без повреждения панели), полипропиленовые (для работ внутри помещения или в тени).
• Мини-шайбы применяются для панелей незначительной толщины.

Заглушки

Чтобы придать конструкции привлекательность, а торцы профилей защитить от попадания воды, пыли и насекомых, необходимо использовать заглушки.

Как правильно крепить панели на навесе

Под воздействием высокой температуры может наблюдаться некоторое изменение поликарбоната, следовательно, необходимо соблюдать определенные правила монтажа:

• Обязательное наличие зазоров.
• Увеличенные отверстия для крепежа.
• Использование термошайб.
• Применение специальных видов профиля.

Чтобы выполнить качественный монтаж панели, необходимо позаботиться о правильном хранении приобретенного материала:

• Укладывать листы следует на ровную поверхность вверх защитной пленкой.
• Высота стопки не должна превышать 2,5 метров.
• Хранить материал следует в сухом проветриваемом помещении вдали от обогревательных приборов.
• Не рекомендуется накрывать материал полиэтиленом.

Кроме того следует помнить, что защитное покрытие снимается с панели только по окончании монтажных работ.

Качество работы во многом зависит от совместимости используемых материалов. Поэтому не допускается использовать с поликарбонатом полиуретан, ПВХ, герметик на основе амина и акрила.

Составляя проект каркаса, следует учитывать различные виды нагрузки, температурное воздействие, размеры используемого материала, допустимый радиус изгиба, направление сточных вод. Очень важно знать, через какое расстояние крепить поликарбонат.

Оптимальная температура для работы с поликарбонатом лежит в интервале от +10 до +20 0 С.

При необходимости передвижения по поверхности материала следует использовать опоры, длина которых составляет около 3 метров, а ширина - 0,4 метра. Лучше всего покрыть их мягкой тканью.

Если требуется удалить остатки клея после снятия защитной пленки, то можно воспользоваться нейтральным моющим средством. После очистки можно протереть поверхность мягкой тканью.
