Как правильно смонтировать сетчатые габионы. Габионы своими руками – как сделать не хуже фирмы? Выбор материала для наполнения габионных конструкций

Содержание статьи

Главное по теме

Время чтения ≈ 12 минут

Установка габионов – это простой, эффективный и оригинальный способ облагородить участок. Изготовление такой конструкции займет не более дня, но результат будет просто потрясающим. В нашей статье мы дадим пошаговую инструкцию по созданию габионов из сетки своими руками.

Низкий забор-габион.

История возникновения и устройство

Сперва давайте разберемся, что это такое и как выглядят габионы на фото. В переводе с французского слово gabion означает «большая клетка». Изначально габионы использовались в военном деле (с 16 века) для сооружения фортификаций. В 19 веке на такие конструкции обратили внимание строители и начали их использовать при строительстве дорог, мостов, дамб, для укрепления склонов и берегов рек в качестве укрепляющего элемента. Сегодня габионы стали популярным элементом в ландшафтном дизайне, они классифицируются как малые архитектурные формы (МАФ).

Габионы – это конструкции различной формы, изготовленные из металлического каркаса и наполненные камнями.

Укрепление отвесного склона.

Много веков назад каркасом габионов служили плетеные корзины из лозы, сейчас же каркас изделий изготавливается из оцинкованной проволоки одинарного или двойного плетения с ячейкой в виде шестигранника. Короб габиона не монолитный – он разделен на секции благодаря перегородкам (диафрагмами). Благодаря такой особенности блоки обретают большую вариативность при установке – из них можно соорудить самые разные по форме конструкции.

Преимущества конструкции:

1. Гибкость и устойчивость к деформации. Так как конструкция изготавливается из проволоки, она обретает высокую пластичность. Даже при серьезных движениях грунта конструкция может немного деформироваться, но серьезные повреждения или деформация не страшны.
2. Высокая прочность, надежность.
3. Долговечность. Так, подобные элементы способны служить несколько десятков лет, сохраняя красивый вид.
4. Устойчивость к атмосферным воздействиям.
5. Эффективная шумоизоляция.
6. Высокая водопропускную способность.
7. Невысокая стоимость в сравнении с другим материалами подобного назначения.
8. Простота монтажа. Для этого не требуется особых навыков, инструмента или техники. К тому же при необходимости контейнеры можно разобрать, перенести в другое место и заполнить заново.

Конструкция отлично вписывается в дизайн разных по стилю участков, состоит из экологически чистых природных материалов, имеет универсальное применение – это неоспоримые преимущества габионов, которые объясняют их большую популярность и широкое применение

Забор из дерева и габиона.

Использование и функции

В современное время габионы используются в ландшафтном дизайне в качестве декора или же по своему прямому назначению – как укрепляющий элемент. Функции изделий:

Оформление бордюров.

Также конструкции можно использовать для создания шумоизоляции, если участок расположен близко к дороге с активным движением. Внутри полостей габиона можно прятать проводку или шланг для полива.

Если вид габионов кажется скучным и однотипным, их можно дополнить светодиодной подсветкой – в вечернее и ночное время такие элементы будут смотреться поистине сказочно!

Габионы с подсветкой.

Материалы

Как мы уже указали, основные материалы для изготовления габиона – металлический каркас и камень. Но здесь немало нюансов, которые стоит учитывать. Рассмотрим более подробно.

Каркас

Каркас должен отличаться прочностью, чтобы выдерживать вес и давление тяжелых камней. Для его изготовления используются такие материалы:

Каркас из прутьев.

Наполнение

Камень – основной материал для наполнения конструкций. Выбор вида камня зависит от назначения и расположения конструкции. Могут использовать как природные виды, так и искусственные аналоги. При этом учитывается их размер и форма, состав. Для подводных конструкций выбирают камни твердых пород вулканического происхождения, например:

• гранит;
• базальт
• кварцит;
• диорит.

Габион с плоскими камнями.

Важно, чтобы камни для наземного применения отличались прочностью и устойчивостью к атмосферным воздействиям и в особенности – низким температурам и перепадам. Для этого используются такие виды:

• песчаник;
• серо-розовый гранит;
• кристаллические сланцы;
• порфирит.

Также для наполнения используют речные камни и гальку – за счет обтекаемой формы камней такие декоративные элементы выглядят очень эффектно. Как правило, для наполнения каркаса задействуют один вид камня, свойственного для данного региона – в таком случае конструкция не смотрится слишком пестро и отлично вписывается в ландшафт. Можно также заказывать разноцветные камни, но стоимость готового изделия выйдет больше.

Идея: оригинально и необычно будут смотреться габионы с альтернативным наполнителем – деревянными спилами, разноцветным стеклом, битым кирпичом, бетоном или черепицей, кусками древесной коры и порезанными полипропиленовыми трубами.

Важно, чтобы размер камней превышал размер ячеек сетки минимум на 30%. Для подводных конструкций камень должен быть в два раза крупнее отверстий на каркасе.

Габион со стеклянным наполнением.

Еще пару примеров конструкций с альтернативным наполнением:

Габионы с альтернативным наполнением.

Формы

Чаще всего конструкции имеют правильную геометрическую форму в виде короба – это самый используемый вид. Но также распространены плоские и цилиндрические виды. На фото ниже вы можете увидеть, как выглядят разновидности габионов:

Виды габионов.

Плоские разновидности (так называемые матрацные) эффективны защищают ландшафт от эрозий и размывания. Также они используются в качестве основы для массивных коробчатых конструкций. Цилиндрические (другое название – габионы-мешки) используются для укрепления фундамента конструкций, расположенных под водой. Также задействуются в качестве декоративного элемента при оформлении садов и парков.

Кроме перечисленных стандартных конструкций популярны изделия неправильной формы, стилизованные под различные предметы. Так, из проволоки можно скрутить самые разные фигуры: людей, животных, предметов. Такие элементы выполняют исключительно декоративную функцию и очень эффектно смотрятся в дизайне участка.

Габионы необычной формы.

Популярны габионы-улитки в виде спирали:

Габион-улитка.

Для украшения участка часто используются конструкции в виде шаров. Они гармонично сочетаются с водопадами, прудами, рокариями и альпийскими горками.

Шары из габионов.

Какой формы изготавливать габион – всецело зависит от вашей фантазии, цели и навыков. Однако конструкции любой сложности одинаково красиво смотрятся на участке. Далее мы рассмотрим пошаговую инструкцию с фото по созданию габионов своими руками из сетки-рабицы для цветов и других материалов.

Изготовление

Сделать такую конструкцию совсем несложно.

Необходимые материалы:

• песок и цемент для раствора;
• щебень или гравий;
• металлические трубы для опорных столбов;
• крепежные элементы: болты, хомуты, гайки;
• габионы (конструкция из прутьев);
• проволока;
• защитные средства для покрытия каркаса (цинковая паста или др.);
• наполнитель для каркаса.

Важно! В чистом виде сетка-рабица для создания габионов не используется – она не обладает достаточным уровнем прочности и жесткости.

Схема сооружения габиона с бетонным фундаментом

Инструмент:

• уровень;
• веревка или шпагат, колышки;
• лопата (мотыга);
• кусачки и плоскогубцы;
• емкость для замешивания бетона;
• рейка длиной от 1,5 м.

Мастер-класс пошагово:

Процесс изготовления.

Совет: уголки конструкции можно укрепить, оббив металлическим профилем. Особенно это важно для больших, высоких конструкций.

Большие габионы желательно изготавливать не монолитно, а из блоков меньшего размера. Каждый блок можно создавать по принципу, описанному выше, разница лишь в том, что следующий блок будет крепиться не на почву, а на верхнюю крышку нижнего блока.

Технология заполнения каркаса камнями имеет некоторые нюансы. Как это сделать пошагово:

1. Заполните каркас до половины.
2. Стенки изделия при этом немного разойдутся. Их необходимо стянуть. Важно, чтобы конструкция была симметричной, потому старайтесь добиться параллельности стенок. Для стягивания можно использовать расчалки из толстой, прочной проволоки.
3. Далее необходимо заполнить верхнюю часть каркаса.
4. В завершение стенки габиона стягиваются в верхней части по такому же принципу.

Заполнять конструкцию камнями также нужно по правилам. Подбирайте камни по форме и размеру таким образом, чтобы они плотно прилегали к сетке и друг другу, а их острые углы не торчали наружу. Непрезентабельные экземпляры можно спрятать поглубже. Если между булыжниками образуются существенные пустоты, заполняйте их камнями поменьше. Для углов по возможности подбирайте экземпляры с прямым углом. При таком подходе к наполнению готовое изделие будет выглядеть аккуратно и привлекательно.

Пошаговая технология заполнения габиона наполнителем

Совет: если габион имеет довольно большую ширину, можно пойти на хитрость, чтобы сэкономить средства на его наполнении. Камнями стоит выложить пространство вдоль стенок, а внутренность каркаса, невидимую глазу, заполнить ненужными строительными материалами (например, трубами) или строительным мусором, прикрыв это геотекстилем.

Габион-улитка

Рассмотрим еще один мастер-класс по созданию симпатичного габиона-улитки. Сама конструкция оформлена в виде спирали из двойной сетки (расстояние до 10 см). Размеры вы можете выбрать самостоятельно, но обычно такие спиральные конструкции имеют высоту до 1 м, ширину – чуть больше 1 м.

Габион в виде улитки.

Итак, для изготовления понадобятся такие материалы:

• оцинкованная сетка с небольшим размером ячеек (до 3 см);
• металлические прутья сечением до 10 мм;
• оцинкованная вязальная проволока;
• наполнитель (любой не крупный камень – гравий, щебень, галька и т.д.)
• почва (до двух десятков ведер).

Поэтапное изготовление:

1. Выбранный под конструкцию участок земли освободите от мусора, корней, растений.
2. Сделайте предварительную примерку – расположите кусок сетки по спирали, чтобы прикинуть высоту и диаметр конструкции.
3. При помощи ножниц по металлу придайте сетке необходимую форму. Важно загнуть концы, чтобы не травмироваться о них. Так как спираль двойная, необходимо вырезать две идентичные части.
4. Металлический прут нужно нарезать на куски. Сперва нам понадобится два отреза по 100 см. их необходимо вбить в землю на глубину около 20 см, соблюдая расстояние между ними около 10 см – этого расстояния между сетками необходимо будет придерживаться на всей продолжительности спирали.
5. Проще начать работать с первой сеткой. При помощи проволоки ею нужно прикрепить к арматуре. Далее разложить в спираль красивой формы, вбить через каждые 40-50 см куски арматуры меньшей высоты, и к ним прикрепить сетку.
6. По такому же принципу нужно прикрепить вторую часть сетки. В начале их необходимо соединить узким отрезом сетки. В конце – сделать из сетки металлический заборчик.
7. По всей продолжительности спирали сетки нужно связывать крючками (см. фото) вверху, посередине и внизу через каждые 30 см, в противном случае камень может распереть сетку.
8. Далее пространство между сетками заполняется камнями. В завершение пространство посередине заполняется почвой.

Процесс по этапам.

При помощи пошаговой инструкции и фото, вы сможете сделать габионы различной формы для цветов и не только своими руками из сетки-рабицы и прочих материалов.

На виде ниже показан процесс монтажа габионов своими руками:

Заморское слово «габион» появилось в лексиконе ландшафтных дизайнеров совсем недавно. Несмотря на это, украшение участка таким нестандартным способом становится все популярнее, ведь камни, заключенные в сетчатые клетки, выглядят необычно и сразу привлекают внимание. Эффектное сооружение можно купить готовым или сделать габионы своими руками - пошаговая инструкция по их сборке проста и понятна даже новичку в строительстве.

Что такое габионы и каким они бывают

Габион очень простое сооружение - это всего лишь сетчатый короб, заполненный камнями. Изначально габионы использовали в военных целях для строительства редутов, потом на них обратили внимание инженеры-строители, оказалось, что габионы незаменимы для укрепления откосов дорог, осыпающихся склонов, берегов водоемов. Как украшение участка эти сооружения стали применять не так давно.

Заключенные в сетчатое основание камни могут выглядеть очень декоративно

Виды каркасов для габионов

Основу любого габиона составляет прочные сетчатые блоки из проволоки двойного кручения. Толщина проволоки должна быть в пределах 2-6 мм, чтобы конструкция выдержала нагрузку от заполнения камнями. Во избежание коррозии проволоку применяют только оцинкованную или с ПВХ покрытием. Величина ячеек может колебаться в зависимости от размера наполнителя.
Небольшие габионы состоят из одного элемента. Масштабные постройки типа подпорных стенок или ограждений возводят из блоков, скрепленных между собой. Блочная конструкция позволяет создавать самые разнообразные формы без риска деформации каркаса. Отдельные секции соединяют оцинкованными хомутами или прочной проволокой.

Так выглядит габионная сетка

Различают четыре основные конструкции каркаса:

1. Коробчатый. Такой каркас может быть сетчатым или сварным из прутьев, в зависимости от величины габиона. Для украшения участка обычно используют сетчато-коробчатый каркас. Название говорит само за себя - это сетка, соединенная в форме прямоугольного или квадратного короба.
2. Плоский или матрасный. Представляет собой невысокое широкое сооружение. Матрасные габионы, как правило, используют в масштабном строительстве для укрепления берегов пруда или участков на склонах.
3. Цилиндрический. Этот вид каркаса применяют для создания опор для садовой мебели или в качестве отдельных декоративных элементов.
4. Произвольной формы. В этом случае форма габиона зависит только от фантазии хозяина участка.

Камни в сетках способны укрепить осыпающиеся участки грунта

Чем можно наполнить сетку

Чтобы сделать габионы своими руками, необходимо знать, какие материалы подходят для их наполнения. Самый распространенный вариант - природный цельный или колотый камень твердых пород. Это может быть гранит, кварцит, базальт. Такое наполнение используют для подпорных стен, укреплений, ограждений.
Небольшие декоративные сооружения заполняют песчаником, вулканическим туфом, крупной галькой. Можно создать необычную конструкцию, засыпав в каркас черепки, небольшие деревянные чурбаки, обрезки труб. Самое главное правило - частицы наполнителя должны быть крупнее ячеек сетки.

Наполнение может быть самым неожиданным

Доводы в пользу габиона на участке

Рассматривая красочные фото габионов, которые умельцы делают своими руками, возникает вопрос, а не проще ли положить обычную кирпичную или каменную кладку традиционным способом на бетонный раствор. Однако габионы имеют ряд преимуществ:

• сетчатые конструкции очень пластичны и благодаря этому незаменимы на участках с неустойчивым грунтом. Там, где цемент потрескается или вовсе разрушится, габионы останутся невредимыми, в крайнем случае, лишь слегка деформируются;
• со временем сооружение не теряет своей прочности. Камни слеживаются и становятся только прочнее;
• сквозь камни свободно проникает вода, а значит, сооружение не требует дополнительно оборудованного стока;
• процесс установки габионов своими руками не так трудоемок и менее затратен, чем возведение бетонной кладки.

Габионы просты и лаконичны

Как собрать габион своими руками

Перед тем как сделать своими руками габион, нелишним будет посмотреть видео по его монтажу или ознакомиться с пошаговой инструкцией. Разобравшись с тонкостями процесса, можно приступать к установке.

Материалы и инструменты для работы

Начальный этап - подготовка всего необходимого. Потребуется:

• прочная оцинкованная сетка. Для небольших сооружений будет достаточно толщины проволоки 2-3 мм, чем объемнее конструкции, тем толще проволока, вплоть до 5-6 мм. Как правило используют специальную габионную сетку с шестигранными ячейками или обычную с прямоугольными. Можно попробовать сделать габион из сетки-рабицы, но такая конструкция будет недолговечной, ведь рабица не рассчитана на большие нагрузки;
• проволочные скобы или хомуты для скрепления каркаса. Они обязательно должны быть оцинкованными, иначе места креплений со временем проржавеют и короб развалится;

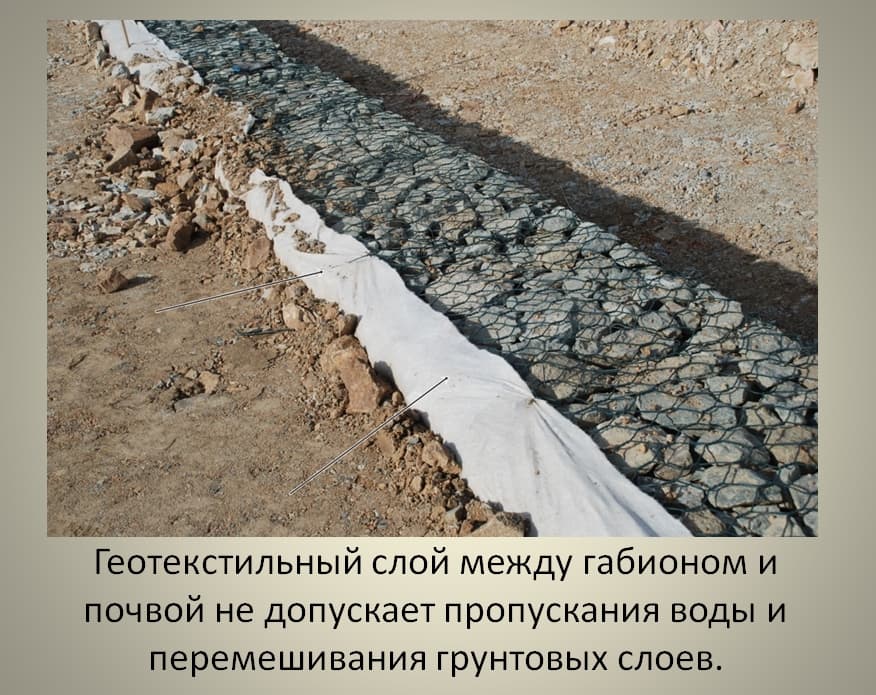

• песок, геотекстиль или толстая черная пленка для подложки;
• наполнитель - камни, галька, битый кирпич. Чем больше ячейки у сетки, тем крупнее должен быть наполнитель;
• арматура для придания жесткости большим конструкциям, для малых форм ее не используют;
• рулетка, плоскогубцы, лопата.

Сетка должна быть оцинкованной

Основные правила создания габиона

Габионы любых форм и размеров строятся по одному принципу. Всю работу можно разделить на три этапа:

1. Подготовка основания.
2. Установка каркаса.
3. Засыпка наполнителя.

Тщательность подготовки основания зависит от размера сооружения. Если для небольших декоративных габионов достаточно просто выровнять грунт, то под крупные секции укладывают песчаную подушку, а в отдельных случаях даже заливают фундамент, например, для забора.

Простейшая каменная клумба

Оцинкованная сетка прочна сама по себе, она хорошо держит форму, поэтому дополнительные ребра жесткости или арматура по углам коробов оправданы только на масштабных объектах, где большой вес камней может деформировать сетку. Если арматура все же необходима, ее сваривают между собой и уже потом крепят сетку. Все сварные швы обязательно обрабатывают против коррозии.
Установленный короб засыпают камнями. Чтобы сооружение выглядело максимально декоративно, стоит постараться подыскать камни одинакового размера и качества. Существует одна хитрость, если камней мало - их укладывают вплотную к сетке, а внутреннее, невидимое для глаз пространство заполняют строительным мусором или щебнем.

Пошаговая инструкция по строительству клумбы

Не стоит сразу браться за серьезные конструкции. Для начала нужно набить руку, соорудив что-то небольшое, например, ограждение для цветника или подпорную стенку для альпийской горки. Как сделать такой габион своими руками понятно даже без фото, достаточно следовать простой пошаговой инструкции:

1. Определяются, какой ширины будет ограждение. Для небольшого цветника достаточно 25-30 см. Для простоты монтажа высоту делают такой же. То есть, в итоге клумба будет обрамлена прямоугольными блоками с сечением 25х25 или 30х30 см.
2. По периметру клумбы размечают полосу шириной 35-40 см, грунт тщательно выравнивают и утрамбовывают. Чтобы сквозь камни не прорастали сорные растения, основание застилают геотекстилем или обыкновенной черной пленкой так, чтобы полотно было чуть шире основания габиона. Этим приемом нельзя пренебрегать ни в коем случае, ведь если сорняки прорастут сквозь сетку и камни, избавиться от них будет очень проблематично.
3. Нарезают сетку на полосы шириной 25-30 см и длиной, равной длине сторон клумбы. На каждую сторону понадобится по четыре длинных полосы и по два квадратика для торцов, чтобы соорудить сетчатый короб. Чтобы оградить цветник с четырех сторон, соответственно потребуется четыре короба.
4. Сборку проводят непосредственно на месте. Укладывают на землю одну из полос. Перпендикулярно к ней устанавливают сначала одну, а потом вторую стенки и прикручивают их к основанию хомутами или проволочными скобами. При этом стараются закручивать крепления изнутри, сохраняя аккуратный внешний вид конструкции. Лишнюю проволоку откусывают плоскогубцами.
5. Таким же способом крепят торцы. Верх получившейся корзины на время оставляют открытым.
6. Когда будут готовы все четыре короба, их засыпают камнями. После этого прикручивают верхние полосы сетки. Выступающий за пределы блоков геотекстить маскируют мелким щебнем, песком или декоративными камешками. Вот и все, габион готов.

Готовое ограждение для цветника

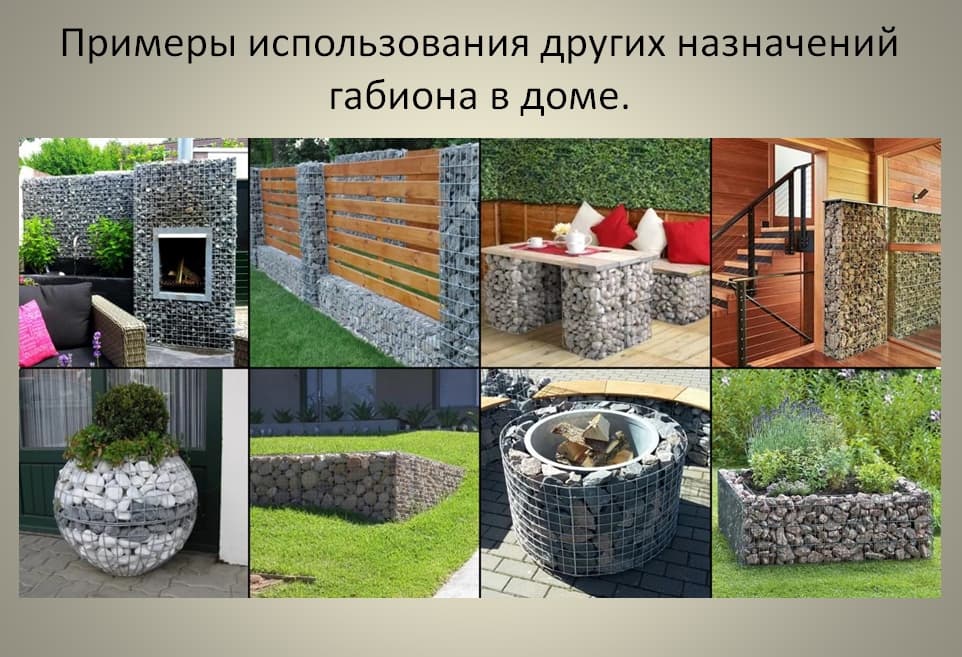

Лучшие идеи для декора участка

Как видно на примере ограждения для клумбы, делать своими руками габионы очень просто. Таким же способом можно создавать самые разные, как просто декоративные, так и функциональные сооружения на подворье.
Из заключенных в сетку камней получаются отличные заборы, ограды, подпорные стенки. Можно комбинировать габионные конструкции с секциями из обычного материала. Интересно смотрится забор, где деревянные пролеты чередуются с каменными. Кстати, опорные столбы для такой ограды тоже можно выполнить из габионов.

Если установить сверху коробов столешницу или деревянные сидения, можно получить комплект долговечной садовой мебели из стола и лавочек. Такую мебель можно без опаски оставлять на зиму под открытым небом или убирать только деревянные детали.

Скамьи с таким основанием прослужат долго

Габионами можно оформить летнюю террасу или беседку, сделать садовые арки, укрепить склон, сделав на нем прочные ступени. Они органично вписываются в ландшафт альпийских горок и рокариев - способность конструкции с легкостью пропускать воду как нельзя лучше подходит для этих сооружений.

Очень свежо и декоративно выглядит сочетание камней и воды. Фонтанчики, водопады, берега водоемов - во всех этих случаях будет уместно применение корзин с камнями. Умелые мастера делают из сетки и камней абсолютно неожиданные вещи. Это может быть, например, мангал, уличный камин, контейнеры для растений, самые разнообразные садовые фигурки, начиная от кубов, шаров и заканчивая животными.

Сад можно украсить такими фигурками

Видео: Нюансы сборки габионов своими руками

Габионы прочны, необыкновенно декоративны, их легко установить своими руками. Благодаря этим качествам их все чаще и чаще можно встретить на садовых участках.

Для современного ландшафтного строительства часто применяют ограждения из камней, которые называют габионами. Эти конструкции легко сделать своими руками, если нужно возвести забор, защищающий участок от шума. Также при помощи габионов оформляют живые изгороди, делают многоуровневый рельеф и создают ветрозащиту.

В ландшафте с использованием габионов возводят подпорные стены, усиливают берега прудов, озер, создают архитектурные элементы декора. Эти предметы нашли широкое распространение, ведь они не нарушают экосистему участка и не мешают развитию растительности.

Габионы в ландшафтном дизайне

Габион переводится с французского как «большая клетка». Он представляет собой каркас или же ящик из сетки, который заполняется галькой, камнями или щебнем.

Функции – берегоукрепление

Габионные конструкции нашли широкое использование в строительстве. К основным их функциям относятся следующие:

• Берегоукрепление, укрепление берега пруда и других водных объектов;
• Создание стен-подпор и защита склонов от возможности обвалов;
• Регулирование речных русел и организация набережных;
• Защита грунтов от эрозии и образования оползней.
• Габионы служат эффективной защитой от снежных лавин;
• Создание заборов и живых изгородей на загородных участках;
• Защита территории от ветра;
• Декоративное обустройство мест отдыха в городе и дачных участков.

Такая многофункциональность габионов объясняется их достоинствами.

Благодаря высокой прочности изделия из габионов переносят существенные нагрузки (ледовые, эрозионные, почвенных масс). Каждый габион крепко сцепляется с соседним за счет оцинкованной проволоки.

О том, как сделать скворечник своими руками узнаете .

Габионы не разрушаются, даже поглощая различные осадки грунта. При мощных эрозионных размывах в основании габионной структуры сооружение лишь слегка деформируется, не теряя своей прочности.

Со временем габионы превращаются в элемент природного ландшафта, так как они аккумулируют на себе почвенные частицы и становятся еще крепче. Минусом таких сооружений является лишь металлическая сетка, но со временем ее не будет видно, ведь конструкция зарастет зеленью.

К прочему, вас может заинтересовать установка .

Специфика строительства: монтаж и размеры

Чаще всего склоны и берега укрепляют железобетонными изделиями. Монтаж габионов не требует тяжелого строительного оборудования , в отличие от них. Также не нужно создать дренажные устройства. При создании габионных сооружений необходим камень, не нуждающийся в какой-либо обработке, поэтому такой способ укрепления является экономичным.

Стоимость конструкций из габионов меньше железобетонных на 15%, а затраты на ремонт тоже будут ниже.

С помощью габионов часто обустраивают водные объекты. Если через дачный участок протекает ручей, то его можно оформить высокими берегами из сетчатых конструкций. Это позволит организовать садовое пространство и защитить почву от размывов. Сетчатые контейнеры эффективны при расширении русла. Из них можно соорудить небольшой островок в ручье или сделать опору для мостов.

Габионы являются лучшим видом укрепления берега при грунтовых обвалах и для увеличения нагрузки на береговую зону (расположить оборудования, возвести строение, дорожку).

Читайте также про разведение рыбы в искусственных водоемах .

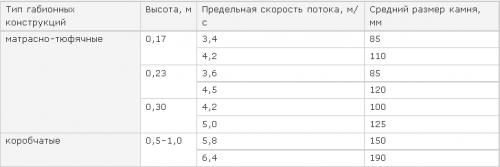

В целях укрепления береговой линии обычно применяются габионы со скошенной стороной. В результате лицевая сторона конструкции станет покатой, а не отвесной. Также для этого подойдут коробчатые габионы, с помощью которых делают ступенчатый спуск к водоему.

Габионы обладают значительной массой благодаря их заполнению бутовым камнем, поэтому они сдерживают грунт без дополнительных устройств.

Разновидности: коробчатый, цилиндрический

Габионы подразделяют на цилиндрические и коробчатые, в соответствии с их формой. Также применяются прямоугольные плоские изделия с толщиной до 30 см, поделенные на секции.

• Коробчатые габионы подходят для создания громоздких сооружений: укрепления берегов, строительства подпорных стен. Их лицевая сторона бывает гладкой либо со ступенчатой поверхностью. Конструкции из таких габионов должны иметь высоту не более 7-8 метров. Если этот показатель нужно превысить, то используют армирование грунта. Для создания конструкции потребуется прямоугольный контейнер (ширина 1-2 метра, длина 2-6 метров, высота 0,5-1 метр). Необходимые размеры скворечника найдете .
• С помощью цилиндрических габионов создают подводные фундаменты сооружений, выполненные из коробчатых габионов. Еще проводят работы на акваториях.
• Прямоугольные габионы применяют для покрытий, которые служат защитой от разных типов эрозии, а также являются основанием устройств из коробчатого типа габионов.

Как сделать габионы своими руками

Перед возведением габионной конструкции нужно подобрать место для ее расположения. Затем тщательно готовят основание, утрамбовывая почву. Можно сделать фундамент с подушкой, состоящей из щебня и песка. Для камней понадобится качественная металлическая сетка. Можно выбрать оцинкованную нержавеющую либо с ПВХ-покрытием. При этом, нагрузка на сетку должна быть правильно рассчитана, иначе конструкция в будущем обрушится.

Не исключено, что вам может понадобится информация про .

Цвета, а также размеры камня зависят от ландшафтной задумки. Величина камней соответствует габаритам ячеек сетки. Фракция щебня обычно составляет 70-150 мм. Выбранные камни должны иметь высокую плотность, прочность, морозоустойчивость , особенно если создаются сооружения, на которые будет воздействовать вода.

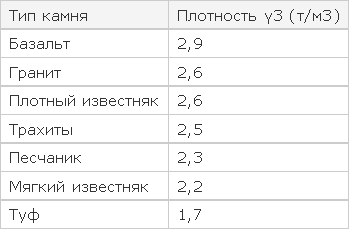

Чаще всего в качестве каменного материала для заполнения габионов используют твердые породы камней:

• Кварцит;
• Диорит;
• Базальт;
• Гранит.

Также популярен песчаник и другие виды камней с высокой морозостойкостью и высокой степенью прочности.

В случае с надводными габионами понадобится камень, размер которого больше ячеек сетки на 30% . Подводные конструкции наполняют камнями, превышающими ячейки на 50%. Обычно габионы оборудуют камнями более 250 мм.

Пошаговая инструкция

Пошаговая инструкция:

1. Подготовка каркаса из сетки. Сетку следует раскроить по размерам и сшить, придав ей нужную форму. С этой целью используют сварку или прочную проволоку, введя ее концы в наполнитель из камней. Для длинного габиона нужно предусмотреть перегородки. Такую конструкцию заполняют постепенно – от одной секции к другой. Сегодня каркасы для габионов представлены в продаже в разнобранном виде, поэтому их легко транспортировать.
2. Установка каркаса.
3. Укладка камня. Конструкции наполняют камнями после их установки на нужное место и сцепления с соседними габионами. Если были выбраны цельные кирпичи, большие камни и плоская галька, то их раскладывают вручную. Мелкие камешки различных форм укладывают россыпью и уплотняют каждый слой.

Если контейнерная сетка выше 0,5 метров, то сначала укладывают камни на 1/3 высоты, соединяют заднюю стенку с передней специальными распорками или стяжками из проволоки. Затем ее заполняют камнями на 2/3 высоты и снова проводят процедуру.

Плоские габионы нужно заполнять сразу. Если габионы будут укладываться в несколько слоев, то нижний засыпают камнями на 5 см выше контейнера с учетом их усадки . Чтобы конструкция была более устойчивой, ее закрепляют поперечными внутренними прутьями в 0,5 м друг от друга.

Забор из габионов: от сетки до кладки камня

Ограда из габионов будет отлично смотреться в природном ландшафте, а также станет лучшей защитой кирпичным и каменным заборам. Такие ограждения не требуют ухода и служат очень долго.

Вся информация про пластиковые уличные вазоны для цветов изложена .

Для создания садовой габионной ограды нужно больше места, по сравнению с обычным забором. Самонесущая каменная система в проволочной сетке не требует сплошного цокольного фундамента – ее устанавливают прямо на почве. Чтобы ее вертикально зафиксировать, через небольшие промежутки нужно поставить столбы из стали.

1. Под опорные столбики выкапывают ямы с глубиной в зависимости от высоты будущего забора (примерно 40-50 см). Столбы помещают в углубления, залитые бетоном, который тщательно уплотняют. Плоскость ограды будет ровной, если столбы будут поставлены вертикально.
2. После заливки бетона нужно подождать 3 суток до полного затвердевания раствора. Затем вокруг столбов монтируют каркас из проволоки, куда будет помещен природный камень. Делее габионные сетки крепят к опорам посредством гаек, шайб, болтов и хомутов. Устанавливая ограды, нужно обработать торцы проволоки с применением цинковой пасты или других противокоррозионных средств. Во время раскладки камней сетки сцепляют друг с другом стяжными скобами.
3. Камни помещают в клетки из сетей вручную так, чтобы заполнение было однородным и сплошным. После их укладки при необходимости можно изменить их расположение.

Какие существуют поделки из покрышек для сада изложено .

Видео: изготовление каменного ограждения своими руками

На этом видео подробно рассказано как сделать забор из габионов, указаны необходимые размеры:

На внешний облик забора влияют габариты и расцветки камней, а также площади ячеек сетки, которую можно покрыть ПВХ любого цвета. Габионную сетку необязательно наполнять одним щебнем. Уместны там будут редкие породы камней.

Эффектно будут смотреться добавления разноцветных камней, из которых можно сделать оригинальный рисунок. Иногда секции организуют слоем удобренной почвы, в которую высаживают растения, нетребовательные к влаге. В результате может получиться живая изгородь, контрастирующая с каменной конструкцией.

Габионные конструкции можно без труда вписать в любой тип ландшафтного дизайна. С помощью них создают заборы, оформляют пруды и эффективно укрепляют склоны и берега. Можно купить как готовые габионы, заполненные камнями, так и сделать самостоятельно. Стоит учитывать, что для мощных габионных конструкций необходимо прочное основание – фундамент.

Оригинально украсить свой участок или сделать надежный забор, опору для постройки можно с помощью камней, которые заполняют в металлические сетки. Подобные конструкции называют габионами; простота технологии позволяет изготовить их и своими руками – соответствующие пошаговые инструкции вы найдете в этой статье.

Что такое габион и для чего он нужен

Слово «габион» французского происхождения и дословно переводится как «большая клетка». Так называют металлические сетки, которые выполняются из крученой проволоки. Обычно форма габиона действительно напоминает клетку, хотя можно сделать и более фигурные варианты, которыми можно оригинально украсить дизайн своего участка. В сетки засыпаются различные камни, которые и создают привлекательный, аккуратный вид забору.

В отечественной терминологии в соответствии с ГОСТ Р 51285-99 габионы еще называют габионными сетчатыми изделиями (ГСИ). Требования нормативных документов предполагают использование металлических ячеек, которые представляют собой правильный шестигранник. Однако в ландшафтном дизайне можно использовать совершенно разные варианты, поскольку ГОСТ содержит предписания к использованию изделий в хозяйственной сфере.

Применяются габионы в разных сферах:

Таким образом, если изначально габионы использовались в чисто практичных, защитных целях, то теперь они становятся одним из современных средств дизайна.

Какие преимущества дают габионы

Причина популярности габионов заключается в тех преимуществах, которые они дают в сравнении с другими каменными изделиями:

1. Габионы стоят намного дешевле, чем монолитные каменные плиты и доставить их до нужного места гораздо проще.
2. С габионами проще работать, чем с плитой.
3. Габионы позволяют проявить намного больше творческой фантазии, поскольку каменная плита имеет заранее заготовленную форму, а сетку можно соорудить любого размера и вида, приспособив конкретно под свой участок.
4. Благодаря тому, что металлические сетки гнутся очень хорошо, то габион естественным образом примет форму поверхности, на которую он поставлен. В результате даже в период половодья, дождливый сезон конструкция будет стоять довольно устойчиво без дополнительных опор.
5. Сам по себе габион очень долговечен: от влаги и перепады температур камни и металл практически не портятся. К тому же специальную дренажную систему для отвода воды делать нет необходимости – в итоге во время монтажа экономится время и деньги.
6. По уходу подобные конструкции также нетребовательны – достаточно просто следить за внешней чистотой.
7. Габионы, использующиеся в качестве ограждения, хорошо поглощают шум и удерживают пыль с дороги, которая оседает на неровной, рельефной поверхности камней.
8. Габионы могут хорошо укрепить грунт на участке, если выложить конструкции по его периметру – камни более надежно, чем текстильное волокно, песок и прочий дренаж защищают от размыва.
9. Наконец, ограждение, опора или фигура из габиона – это действительно безопасное изделие с точки зрения экологичности: камень и металл не создают никакой угрозы здоровью и не загрязняют участок.

Таким образом, габионы – это металлические сетки, которые наполняются камнями (бывает, что и другими подручными материалами). Собрать габионы можно своими руками – пошаговые инструкции достаточно просты.

Единственным минусом этих изделий является их достаточно большой вес. Если небольшие габионы можно убрать и вручную, то для более капитальных вариантов нужно тщательно продумывать место размещения – перемещать их без повреждения сетки практически невозможно.

ЭТО ИНТЕРЕСНО Со временем клетки габионов начнут заполняться землей, песком с семенами растений, которые начнут прорастать прямо меж камней. Как ни странно, но это придает конструкции дополнительную прочность благодаря тому, что пространство между булыжниками заполняется, и весь габион приобретает монолитную структуру.

Устройство габиона

Типичный габион состоит из крученой металлической проволоки, наполненной камнями или (реже) другими видами подручных материалов. К проволоке и наполнителю предъявляются определенные требования.

Проволока для габионов

Для усиления обычно применяется технология двойного кручения. К металлической основе предъявляются очевидные для этого случая требования:

• прочность;
• эластичность;
• устойчивость к коррозии (особенно для подводных габионов).

Чтобы сделать габион своими руками согласно пошаговой инструкции, следует использовать стальную оцинкованную сетку, поскольку она наиболее устойчива к действию влаги, осадков, влажности воздуха и перепадам температур.

Используют следующие разновидности проволок:

• с цинковым покрытием (плотность слоя от 250 г/м2);
• с антикоррозионным покрытием из сплава (цинк 90% и алюминий 5%);
• с покрытием ПВХ – достаточно новая разновидность: покрытие состоит из искусственных органических полимеров, которые благодаря химической инертности не взаимодействуют с влагой, воздухом и другими компонентами окружающей среды; к тому же полимеры устойчивы к низким, высоким температурам и температурным перепадам.

Наряду с крученой проволоки, специально предназначенной для плетения сетки, в габионовых конструкциях часто задействуют и вязальную, которая и крепит основную на каркас. Поскольку в данном случае вязальная проволока служит крепежным материалам, к ней предъявляются особые требования:

1. Разрывы проволоки не допустимы.
2. Все концы нужно соединять скручиванием или надставлять.
3. При этом длина скрутки должна быть от 2 см и более.
4. Основное требование – точное следование соотношению размеров (диаметра и длины) проволоки, кромки и связки элементов. Опытным путем выведена определенная взаимосвязь между этими параметрами – соответствующие данные представлены в таблице.

Технология формирования габиона из сетки

Технология создания единой конструкции из листа металлической сетки бывает 2 видов:

• Каркасная: габионы изготавливаются из сетки с обычными ячейками в виде правильных шестигранников. Сетка фиксируется на каркас, который также изготовлен из металла.
• Сварная: проволока или стальные прутья переплетаются и свариваются вместе в короб или цилиндр (в зависимости от проекта).

Именно сварные конструкции обладают наибольшей прочностью: сварка позволяет максимально сильно спаять прутья и удерживать их в таком состоянии, несмотря на сильное натяжение от выпирающих камней. К тому же сварные габионы выглядят более привлекательно, и в отличие от каркасных, их можно завернуть, превратив в оригинальные фигуры или клумбы, поэтому в ландшафтном дизайне они используются наиболее часто.

Камни и другие наполнители для габионов

Сделать габион можно и своими руками – для этого понадобится простое оборудование и подручные материалы (подробные пошаговые инструкции – в соответствующем разделе). При этом важно уделить особое внимание наполнителю, потому что именно от него зависит эстетическая привлекательность конструкции.

Обычно это камни, однако нередко в ход идут отходы и отслужившие материалы:

• поленья, чурбаки;
• черепица;
• кирпичи;
• обрезки труб и т.п.

Несмотря на то, что используются в буквальном смысле отходы, в ландшафтном дизайне такие изделия найдут свое применения благодаря необычному стилю и теплым оранжево-коричневым тонам.

Конкретные технические требования к камням следующие:

• тяжесть – с удельным весом камней от 18 кН/м3;
• механическая прочность от 400;
• водопоглощение не более 0,6%
• устойчивость к низким температурам более МР350;
• коэффициент размягчаемости (от поглощения воды) от 0,9.

Подобные требования в большей степени предназначены для строительства сложных конструкций, рассчитанных на большие нагрузки (опоры мостов, фундаменты, защита берегов от размыва водой и т.п.). В бытовых условиях к камням, по сути, предъявляются два основных требования:

• Они должны быть существенно больше параметров ячеек.
• По цветам лучше выбирать светло-серые или теплые оттенки, которые хорошо контрастируют на фоне газона или грунта. Однако в каждом конкретном случае следует ориентироваться на свой вкус и на особенности своего участка.

Опытным путем установлено соотношение между диаметром ячейки сетки и размерами камней: камни должны быть больше в поперечнике в 1,2-1,5 раза по сравнению с отверстиями сетки. Именно такой параметр обеспечивает наиболее равномерное расположение груды по всему объему.

Согласно различным пошаговым инструкциям для изготовления габионов своими руками используются следующие виды камней:

• простые булыжники;
• гальки разных размеров;
• щебень;
• гранит и базальт;
• карьерный камень (наиболее доступен по цене);
• окол;
• диорит;
• кварцит.

В разных вариантах дизайна используют как рваные камни (с резкими, неравномерными камнями), так и окатанные (речные гальки). Как правило, в конструкциях с крупными сетками уместно задействовать именно последний вариант – большие неравномерные булыжники смотрятся не столь привлекательно.

Хотя в случаях с заборами, массивными ограждениями именно крупные камни хорошо стилизуют стену под каменную, придавая ей старинный, богатый вид.

Более подробно увидеть разные варианты фактуры конструкций можно здесь.

Разновидности габионовых конструкций

Если для защиты русла и побережья реки от размывания применяются исключительно прямоугольные габионы, то в декоре участка можно использовать разные виды, которые в основном можно свести к 3 группам:

Отдельно выделяют сварные и сетчатые конструкции, которые отличаются технологией производства: сетчатые изготавливают наматыванием и фиксированием на каркас, а сварные — привариванием разных частей металлической сетки.

Наконец, выделяют отдельную категорию – так называемые габионы Джамбо (от англ jumbo – огромный). Это прямоугольные, корбчатые изделия, которые отличаются особенно большими размерами:

• длина от 3 до 6 метров;
• ширина 2 метра (стандарт);
• высота 0,5 метров.

Использование больших конструкций позволяет с одной стороны, значительно удешевить технологию производства, а с другой – применять их в строительных целях:

• укрепление опор;
• дополнительная поддержка фундаментов под постройками;
• преграды для лавин, оползней.

Используется Джамбо и для создания подводных опор. В этом случае срок службы становится практически неограниченным благодаря тому, что в пространство между камнями постоянно попадает ил, который со временем спрессовывается, благодаря чему вся конструкция приобретает дополнительную прочность. Даже если металлическая сетка полностью распадется из-за коррозии, сам габион продолжает стоять как единое целое.

Габионы своими руками: пошаговая инструкция и видео

Материалы, которые необходимы для создания габиона, следующие:

• сетка металлическая;
• скобы для скрепления;
• стальные штыри для каркаса;
• металлические спирали;
• пассатижи;
• молоток;
• степлер для проволоки;
• инструменты для копания земли;
• геотекстиль – дренаж (понадобится для дополнительного сохранения камней от разрушения водой);
• собственно камни или другой наполнитель.

Монтаж коробов

Приведем пошаговую инструкцию для монтажа габиона своими руками на примере наиболее распространенной коробчатой конструкции:

ОБРАТИТЕ ВНИМАНИЕ. Если габионы устанавливаются в 2 и более рядов, но их располагают вплотную лицевыми частями или «спинами». Расположение «лицо-спина» снижает прочность всего сооружения.

Более наглядно весь процесс можно увидеть здесь.

Монтаж цилиндрических конструкций

Цилиндрические габионы имеют свою специфику – в этом случае пошаговая инструкция по сбору конструкции своими руками будет другой:

Монтаж матрасных габионов

В данном случае технология монтажа следующая:

Габионы в ландшафтном дизайне: фотогалерея с описанием

Наряду с тем, что габионы можно создать своими руками по приведенной пошаговой инструкции, использовать их можно не только в качестве заборов, но и полноценных украшений на участке. Несомненное достоинство таких конструкций – сочетание практичности (ограждение, защита почвы от размыва), долговечности и эстетической привлекательности.

Применение этих изделий в дизайне сада ограничивается только фантазией пользователя, поскольку вариантов существует большое количество – от традиционных до необычных. Вот несколько идей и фото для вдохновения.

Заборы из габионов

Забор из таких сооружений – это классические конструкции, которые надежно защищают дом и участок от пыли и шума. Создаются такие заборы как из самих габионов, так и в сочетании с древесными материалами.

Ограждения из габионов

Из подобных конструкций можно сделать небольшие ограждения, организующие пространство внутри участка. Они придадут всей территории более аккуратный, привлекательный вид.

Начать можно с того, что габионы отлично подходят для оформления входной зоны или террасы. Если дом стоит на достаточно высоком холме, то всю территорию рядом с лестницей можно оформить тоже в виде ступеней.

Габионы, таким образом, можно использовать не только как ограждение, но и как основу для деревянного забора. При этом если высота довольно высокая (от полуметра), то конструкции лучше дополнительно усилить бетонированными столбиками, а сверху отделать деревом или плитами.

Классические варианты – создание внутренних бордюров вдоль дорожки. Если положить сверху базальтовую плитку или фанеру, получится полноценная скамья.

Скамьи из габионов

Наконец, из таких сооружений можно сделать и полноценные посадочные места, как показано на фото.

Если стилизовать всю зону отдыха под прогулочную площадку, провести подсветку, получается интересный довольно интересный вариант.

Фонари и проводка закладываются прямо в камни во время создания конструкции.

Скамьи создаются и с помощью деревянных плит.

Интересно, что такие изделия проникают даже в дизайн помещений – если хочется разнообразить мебель и интерьер квартиры, можно попробовать начать эксперимент именно с габионов.

Клумбы из габионов

Габионы в отличие от покрышек, других материалов послужат отличным вариантом для цветочных и декоративных клумб, поскольку грунт, лежащий среди камней, не подвержен никакой эрозии (разрушению) – ни со стороны влаги, ни ветром. Для клумб лучше всего использовать камни более светлых оттенков, на фоне которых зелень и сами цветы будут особенно удачно контрастировать и украшать садовый участок.

Отдельного внимания заслуживает конструкция-лабиринт. Это действительно красивая клумба, которая может оживить пространство. Как правило, их располагают в центре либо по углам сада, соблюдая симметрию.

Интересный вариант – переносные конструкции, которые послужат полноценными вазонами. Благодаря своей оригинальности они послужат своеобразной визитной карточкой садового участка – прямо над камнями можно расположить слой грунта, в который посадить цветы или декоративные растения.

Для изготовления таких видов габионов своими руками можно воспользоваться технологией, приведенной выше в пошаговой инструкции, а за основу взять, например, этот чертеж.

Видоизменяя форму, можно добиться конструкций самых разных видов.

ОБРАТИТЕ ВНИМАНИЕ Особенно хорошо клумбы из габионов подойдут для цветов, которые не любят избыток влаги – жидкость будет стекать по камням, в результате чего почва не получит избыточного увлажнения.

Габионовые конструкции – это новое направление в ландшафтном дизайне. Они сочетают в себе практичность, надежность и внешнюю привлекательность. К тому же такие изделия обходятся дешевле обычных заборов благодаря тому, что все составляющие (камни и сетка) недорогие. Вот почему габионы приобретают все большую популярность среди владельцев загородных домов.

И напоследок – видеоподбор дополнительных вариантов применения габионов на участке.

За страшным словом «габионы» скрывается весьма полезная вещь для строительства. Подпорные стенки на участках с уклоном, террасирование участка, укрепление берегов реки, укрепление склонов и ликвидация аварий на водоемах, а также нестандартные декоративные элементы на участке - все это делается с применением габионов. В зависимости от размеров и формы те или иные габионные конструкции используются для разных целей. В данной статье поговорим о видах габионных конструкций, какие требования к ним выдвигаются и как производить монтаж габионных сооружений.

Виды габионных конструкций

Габионные конструкции представляют собой контейнеры из сетки, заполненные камнями. Контейнеры могут иметь различные размеры и форму. В зависимости от формы те или иные конструкции применяются для разных целей.

Всего различают три вида габионных конструкций:

• Коробчатые;
• Цилиндрические;
• Матрасно-тюфячные.

Помимо конструкций для укрепления склонов, стабилизации эрозии почвы, берегоукрепления, упрочнения основы дорожного полотна габионные конструкции используются дизайнерами в чисто декоративных целях, не забывая, правда, о функциональности. Например, в последнее время приобрело известную популярность сооружение из габионов заборов, ограждений, садовых скамеек и столов.

Коробчатые габионы представляют собой контейнеры в форме параллелепипеда. Размеры их могут быть различными: ширина от 1 до 2 м, длина от 2 до 6 м, высота от 0,5 до 1 м. Для большей прочности конструкции внутри контейнеров устанавливают армирующие панели-диафрагмы, располагая их на определенном расстоянии друг от друга.

Изготавливают коробчатые габионы двумя способами:

• Первый - из стальной оцинкованной сетки с шестигранными ячейками, которая крепится к жесткому каркасу.
• Второй - сваривается из стального прута или проволоки.

Сварные конструкции более жесткие и считаются более прочными. Также они выглядят эстетичнее, поэтому идеально подходят для использования в ландшафтном дизайне. Например, для возведения заборов из габионов, обустройства скамеек и столов, обрамления искусственных склонов и т.д.

Коробчатые габионы используются для формирования подпорных стенок разной сложности и размеров. Например, там, где оползают и размываются склоны, где случаются подтопления или разливы берегов рек. Также коробчатые габионы используют для укрепления берегов и дамб, а также для террасирования участка. Еще один вариант использования - это обустройство фундамента под легкие строения.

Можно также сделать габионные конструкции своими руками. Для этого понадобится сетка Рабица, стальные прутья диаметром 6 - 8 мм и стальная оцинкованная проволока диаметром 3 мм. Из стального прута формируется жесткий каркас, сетка Рабица натягивается на него, а проволокой сетка скрепляется с прутьями каркаса.

Цилиндрические габионы имеют форму цилиндра и обладают большей гибкостью по причине отсутствия ребер жесткости. Такие габионы представляют собой конфетку в виде цилиндра длиной 2 - 4 м с хвостиками по бокам. Диаметр цилиндрических габионов бывает разным от 0,65 м до 0,95 м. Изготавливаются из стальной сетки двойного кручения.

Габионы цилиндрической формы используют для укрепления береговых линий, для ликвидации аварий на дамбах и водоемах, а также для возведения дамб. Также их можно применять для обустройства оснований подпорных стенок и для защиты от подмыва.

Плоские матрасные габионы или матрасно-тюфячные, как их иногда называют, отличаются от коробчатых тем, что изготавливаются малой высоты от 20 до 30 см. Обычно их ширина варьируется от 1 до 2 м, а длина от 1 до 6 м. Самая распространенная высота 0,23 м.

Основное отличие матрасных габионов в том, что благодаря малой высоте они способны легко повторять форму рельефа участка. Ими облицовывают каналы и дамбы, склоны, откосы и обустраивают основание гидротехнических сооружений. Еще один способ применения матрасных габионов - обустройство фундамента под сооружения из коробчатых габионов.

Элементы габионных конструкций и требования к ним

Габионные конструкции изготавливаются на предприятиях согласно ГОСТ и ТУ. Все элементы конструкции должны соответствовать определенным требованиям. А само изделие должно быть изготовлено после тщательных расчетов на прочность, кручение и другие нагрузки.

Одним из основных элементов габионных конструкций является сетка двойного кручения. Она изготавливается из проволоки таких типов:

• Проволоки с цинковым покрытием не менее 250 г/м2.
• Проволоки с усиленным антикоррозионным покрытием. Например, Galfan - 95% цинка и 5% алюминия.
• Проволоки с ПВХ-покрытием.

Размеры габионных конструкций могут отклоняться от номинальных на 5%, но не более.

Помимо той проволоки, что используется для плетения сетки, в габионах применяется еще и вязальная проволока, с помощью которой сетка крепится к жесткому каркасу. К ней также применяются определенные требования:

• Не допускается наличие разрывов вязальной проволоки.
• Концы проволоки можно сращивать скруткой.
• Также концы можно сращивать надставкой.
• Длина скрутки не должна быть больше 20 мм.
• Количество таких скруток не должно быть больше 1 штуки на 20 м2.

Обратите внимание, что при обустройстве габионных конструкций должно выполняться соотношение размеров проволоки, которая используется в сетке, кромке и связки. Точные данные вы можете почерпнуть из таблицы.

Камни - какие можно укладывать в габионы

Заполнять габионы можно различными камнями, как шлифованными, так и краеугольными камнями с карьеров. Размер камня должен быть таким, чтобы он не смог выпасть через ячейку в сетке габиона. Самыми оптимальными считаются размеры 1d - 2d, где d - диаметр ячейки в сетке. Не стоит использовать камни большего размера, так как тогда между камнями будут образовываться слишком большие пустоты.

Важно! Камни-заполнители габионов размером 1d - 1,5d подходят лучше всего, так как дают более равномерную осадку по всему периметру и площади.

Требования к камням - заполнителям габионов:

• Тяжесть. Удельный вес не менее 17,5 кН/м3 - для работ на суше, не менее 23 кН/м3 - для гидротехнических работ.
• Морозоустойчивость выше МР350.
• Прочность не менее 400.
• Низкое водопоглощение менее 0,6 %.
• Устойчивость против распада. Максимальная потеря массы должна быть 5 - 10 %.
• Твердость.
• Минимальное снижение прочности при насыщении водой. Коэффициент размягчаемости должен быть не менее 0,9, а для осадочных пород - не менее 0,8.

Какие камни можно использовать для заполнения габионов, можно посмотреть в таблицах 2, 3 и 4.

Геотекстиль

Геотекстиль используется при обустройстве габионных конструкций в качестве обратного фильтра. Раньше для этого использовали щебеночно-песочную подсыпку. Применение геотекстиля позволяет снизить требуемый слой песка на 20%.

Полотно геотекстиля водопроницаемое тонкое и гибкое, не гниет, на нем не образуется плесень, устойчиво к влиянию грызунов, насекомых и прорастанию корней.

Геотекстиль помогает быстрой и качественной кольматации пористых сооружений. Вследствие кольматации пород сооружения из габионных конструкций приобретают исключительную прочность.

Полотна данного материала поставляются на стройку в рулонах. Необходимо проверить, цельное ли полотно и нет ли разрывов. При обустройстве сооружений полотно можно резать и укладывать с нахлестом 10 - 20 см. Отрезки полотна сшиваются или склеиваются между собой, чтобы соединение получилось достаточно прочным.

Монтаж габионных конструкций - коробчатые габионы

Возвести сооружения из габионных конструкций у себя на участке можно самостоятельно, хотя многое зависит от сложности проекта. Например, обустройство подпорной стенки береговой линии полноводной реки все же не стоит рисковать производить самостоятельно. Более простые конструкции, как например, подпорные стенки на склоне, террасирование, заборы и ограды можно смело делать своими руками. Прежде всего, необходимо купить габионные конструкции в готовом виде, заказать геотекстиль на 15% больше, чем необходимо по проекту, и запастись таким инструментом :

• Пассатижи.
• Степлер для проволоки.
• Молотки.
• Монтировки.
• Анкеры или деревянные колья.

Для подготовки участка понадобится еще лопата или экскаватор.

Коробчатые габионные конструкции поступают с производства в сложенном виде, связанные между собой в пакеты. Транспортировать и хранить габионы можно только в горизонтальном рабочем положении. Обязательно проверьте соблюдение условий хранения и транспортировки. Высота такого штабеля не должна превышать 2 м. Устанавливают штабель с габионами на деревянное основание - подпорки, чтобы не повредить нижние конструкции.

Как собрать коробчатый габион:

• Раскрываем пакет с габионами.

• Отделяем один габион и раскладываем его на ровной горизонтальной поверхности. Связанные с днищем детали: боковые стенки и диафрагмы выпрямляем и раскладываем.
• Проверяем, все ли элементы габиона имеют ровные края, не погнулись ли они в процессе транспортировки.
• Если элементы габиона не связаны с днищем, то необходимо связать боковые стенки, заднюю и переднюю стенку и диафрагмы с днищем конструкции с помощью вязальной проволоки.
• Диафрагмы должны располагаться с шагом примерно 0,75 м. Связываем их со стенками.
• Для скрепления элементов вязальной проволокой используем степлер.

• Поднимаем боковые стенки, заднюю и переднюю таким образом, чтобы образовался ящик - короб.
• Затем соединяем вершины углов с толстой проволокой каркаса. Она должна торчать из углов всех панелей.
• Проверяем, на одном ли уровне находятся вершины углов короба.

• Связываем панели между собой, начиная с вершин углов. Используем вязальную проволоку. Делать это необходимо особым образом: чередуем единичную петлю и двойную петлю с шагом 120 - 150 мм.

Связывание габионов производится с помощью степлера, он соединяет конструкцию оцинкованными кольцами. Степлер - один из главных инструментов, которые понадобятся при монтаже габионов. Он может быть пневматическим или ручным. Последний автономен, а вот пневматический привязан к электричеству, хотя работать им проще.

После того как собрали несколько пустых габионов, их необходимо поставить в требуемую позицию согласно плану. Участок для этого уже должен быть подготовлен.

• Устанавливаем коробчатые габионы в ряд.
• Если существует вероятность сползания конструкции, необходимо закрепить ее. Для этого с одной из сторон вбиваем стержни или колья, анкеры.
• Лицевую сторону желательно оградить опалубкой.
• Связываем габионы между собой во всех углах и соприкасающихся гранях.
• При установке габионов в два и более рядов их необходимо располагать «лицо к лицу» или «спина к спине». Панели связываются между собой и с армирующей проволокой, которая находится на кромке.

Если габионы устанавливаются в несколько уровней, этажей, то верхние незаполненные камнями габионы необходимо прочно связать по всему периметру, в углах, а также в местах соприкосновения диафрагм.

Заполнение габионов камнями

Какие камни можно использовать для заполнения габионов, уже было описано выше. Добавим только, что помимо крупных экземпляров можно использовать камни меньшего размера, но их общая доля не должна превышать 5 - 7 %. Располагать мелкие камни необходимо в середине короба. Заполнение габионов производят как вручную, так и механизировано. Но ручная загрузка предпочтительней, так как можно более качественно разложить и утрясти камни. Стоит также помнить, что ездить тяжелой техникой по габионным конструкциям нельзя.

• Камни необходимо укладывать плотно, чтобы между ними было минимум пустот.
• Последний габион оставляем пустым, чтобы его можно было связать с новыми незаполненными габионами.
• При высоте коробчатого габиона 1 м заполнять его необходимо в 3 этапа. Сначала заполняем на 1/3. Затем фиксируем стенки с помощью вязальной проволоки. Фактически мы организуем распорки, которые будут удерживать конструкцию от расползания под тяжестью камней.
• Затем заполняем следующую треть и снова фиксируем распоркой.
• При заполнении последней трети короба необходимо, чтобы уровень камней был на 2 - 5 см выше верхней кромки короба. Когда будет происходить осадка породы, камень осядет вровень с кромкой.

Важно! Обустройство распорок препятствует «выпиранию» стенок и каменного материала. Для горизонтальной связки короба необходимо продеть проволоку через 2 - 3 ячейки, затем вставить между концами проволоки какой-то предмет, например, доску, и проворачивать этот предмет. Более понятно это показано на демонстрирующем габионные конструкции фото ниже.

Если высота габиона 0,5 м, то его заполнение производят в два приема.

Закрепление крышки

Крышку габиона следует закреплять с особой тщательностью. Связывать можно как вязальной проволокой, так и скобами с помощью степлера.

• Привязываем крышку в углах, чтоб далее она не ерзала и не смещалась.
• Прочно связываем с армирующей проволокой на кромке каркаса.
• Связываем крышку по периметру с каркасом короба.
• Напоследок связываем крышку с диафрагмами.

Если вдруг камень мешает плотно связывать крышку с каркасом, его можно передвинуть в середину короба.

На криволинейных участках при установке конструкций из габионов придется их разрезать, чтоб итоговое сооружение получилось достаточно прочным и при этом точно повторяло кривую линию проекта.

• Раскладываем габионы так, чтобы они перекрывали друг друга, формируя криволинейную поверхность.
• Излишнюю перекрываемую часть конструкции габиона отрезаем ножницами.
• Собираем габионы по проекту.

Также можно обрезать габионы по высоте, например, в торцевой части. После обрезки и заполнения камнями сверху укладывается крышка и прочно связывается с обрезанным коробом.

Цилиндрические габионные конструкции поставляются в пакетах, где уже разрезаны полотна, по краям которых вдета армирующая стягивающая проволока. После того как связку габионов распаковали, необходимо разложить один из них на ровной поверхности и распрямить, проверить на наличие дефектов.

С помощью продетой в кромки проволоки стягиваем сетку в рулон - цилиндр. Один край необходимо тут же крепко затянуть. Для заполнения камнем оставляем щель между длинными продольными кромками. После заполнения камнем тщательно стягиваем второй край и завязываем.

После этого связываем между собой продольные кромки.

В случае применения цилиндрических габионов при высоком уровне воды или сильном течении, их можно просто сбрасывать в воду с помощью крана или спускать с откоса накатом.

Технология монтажа матрасно-тюфячных габионных конструкций очень похода на монтаж коробчатых габионов, поэтому многое в дальнейшей инструкции будет вам знакомо. Похожие моменты мы опишем лишь вскользь.

• Раскладываем габион, распрямляем все кромки и элементы.
• Поднимаем боковые стенки и диафрагмы и связываем их в углах.

• Поднимаем заднюю и переднюю стенки. Связываем их с диафрагмами так, чтобы проволоки армирования диафрагмы и боковины зацеплялись между собой.
• Проверяем плоскость конструкции.

Нижнюю кромку диафрагм необходимо связать с днищем, если это не было сделано на производстве.

Формирование сооружения или конструкции из матрасных габионов

Матрасные конструкции укладываются сверху на геотекстиль. Делать это необходимо крайне аккуратно, чтобы не повредить полотно геотекстиля.

После того как габионы сложены в требуемое положение или конструкцию, их необходимо связать между собой. Помним, что увязка должна производиться, когда габионы пустые.

Важно! Более короткой 2-х метровой стороной габионы устанавливаются вверх, если участок имеет уклон. Для закрепления их на месте используются анкера или деревянные колышки, которые вбиваются изнутри короба под самой кромкой, которую необходимо задержать на месте.

Заполнение матрасных габионов камнями

Общие правила заполнения матрасных габионов похожи на те, которые предъявляются к коробчатым габионам:

• Минимальный размер камня не должен быть меньше размера ячейки.
• Заполнять необходимо на 2 - 5 см больше.
• Укладывать с минимальными пустотами.

Из отличий можно выделить только то, что заполнять матрасно-тюфячные габионы камнем, которые лежат на склоне, можно как снизу, так и сверху. Также обратите внимание, что при высоте габиона 0,17, 0,23 и 0,30 м не требуется выполнять горизонтальные распорки.

Анкеровка

На крутых склонах матрасные габионы прочно закрепляем к грунту с помощью анкеров. Как это делается, хорошо показано на фото. Если склон представляет собой мягкий грунт, то анкера необходимо забивать по ходу монтажа габионных конструкций и оставлять их после завершения всех работ.

Закрепление крышки

Крышку надежно связываем со всеми диафрагмами и боковыми стенками. Обратите внимание, что крышка должна быть связана не только по контуру, но и со всеми армирующими проволоками и диафрагмами.

Если матрасные габионы уложены в ряд и заполнены камнями, можно накрыть их как бы одной крышкой. Для этого накрываем их полотном сетки двойного кручения. Ширина полотна не должна превышать 2 м. Длину можно брать равной длине конструкции. Связываем полотно-крышку со всеми необходимыми элементами.

Криволинейные участки с помощью матрасных габионов выполняются точно так же, как и из коробчатых габионов. Технология укладки и резки ничем не отличается.

Из необычного хотелось бы выделить, что матрасно-тюфячные габионы можно укладывать в проектное положение уже заполненными. Например, при обустройстве береговой линии габионы можно собирать и заполнять в непосредственной близости от берега. К днищу конструкции можно пристегнуть полотно геотекстиля. Затем готовую конструкцию устанавливают в требуемое положение с помощью подъемного крана. Причем делать это можно как с берега, так и с плавсредства. Но эта технология уже не относится к категории «сделать своими руками».
