Отопление на отработанном масле сейчас набирает популярность и у кого есть доступ к отработанному маслу, активно ставят печи и котлы на отработке. А у кого доступа нет, то покупают отработку за копейки. (раздел )

Но речь не о ценах).

В этой статейке я расскажу как можно быстро за час - полтора, собрать примитивную «автоматику» для котла на отработанном масле.

Автоматикой этот прибор назвать трудно, она не переключается в различные режимы, а служит для регулировки оборотов вентилятора надувая воздуха в камеру сгорания и оборотов маслонасоса.

Ниже представлена тестовая схема в сборе на столе) Собралось это все за пару часов (с учетом поездки по автомагазинам). И это временное решения для поддержания работы котла, пока основная автоматика нами разрабатывается.

Немного опишу как все работает и из чего состоит

Главные два агрегата, которыми нужно управлять - это привод маслонасоса (им служит моторчик от стеклоподъемника авто) и улитка - вентилятор надува. Нам нужно управлять оборотами улитки и маслонасоса для увеличения / уменьшения подачи масла в камеру сгорания, и соответственно подачи воздуха.

Необходимые компоненты:

• Улитка надува воздуха (можно использовать от печи ВАЗ)
• Привод маслонасоса ну и сам маслонасос (шестеренчатый)
• Блок питания на 12В
• Вентилятор для охлаждения автоматики
• Переключатель оборотов печи (с ВАЗа) - 3 положения
• Резистор (сопростивление) с теми же 3-мя положениями
• Реостат от авто (точно не знаю, вроде бы для регулировки подсветки в салоне)
• Провода
• Клемы мама / папа
• Коробка для всего этого

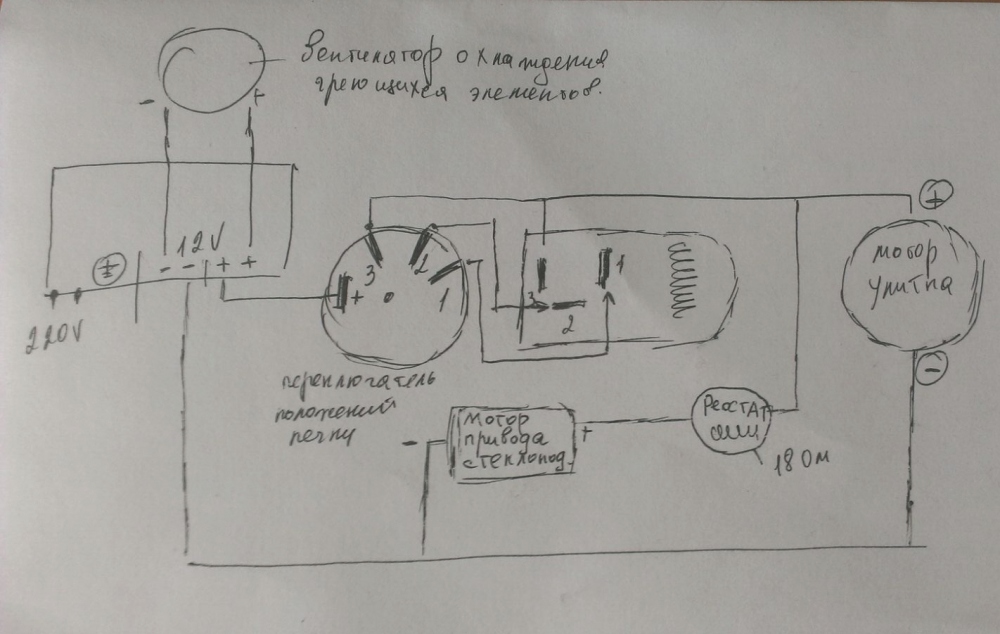

Схема собрана

Как все это работает и собрано

Система имеет 3 режима оботоров (переключатель оборотов печки): минимальный, средний и максимальный.

Питание от блока на 12 Вольт идет на переключатель режимов, далее на резистор (сопротивление) с теми же положениями 1/2/3. От клемы 3 на переключателе и на резисторе провода идут на улитку надува и на допольнительные резистор (реостат). Улитка надува имеет 3 скорости, как я уже сказал, и теже 3 скорости имеет маслонасос. НО на маслонасос питание идет через реостат - обратите внимание на фото - красный провод на улитку и клемы.

Таким образом, для маслонасоса, каждый из 3-х режимов имеет возможность дополнительной регулироски скрости вращения реостатом, что позволяет очень точно дозировать подачу отработанного масла в топку.

На видео ниже схема в работе, а пока детальные фото

Реостат на 18 ОМ для плавного снижения оборотов маслонасоса

Переключатель положений 1/2/3 + клема "+"

Внутренности переключателя. Для крепления в коробке пришлось разобрать переключатель, просверлить в нем отверстия и вкрутить винтики.

Провода от переключателья положения идут на свои же 1/2/3 клемы на сопротивления. Сопротивление нагревается)))

Схема подключения переключателя, резистора и мотора

44 – мотор вентилятора
45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44)
46- переключатель положения

Движок для маслонасоса

После того как всю систему я погонял пару часов на стенде "на столе", все собрал и получилось аккуратно и красиво.

Чтобы сопротивление не нагревалось до красна, я врезал в коробку вентилятор на 12В. Охлаждает хорошо

на стал париться по поводу крутилок на кнопочки. автоматика то временная))) хотя крутилки можно сделать из полимофруса. Но времени было на тот момент 3 часа утра, а ехать мне нужно было через 4 часа, и за это время немного поспать... я решил оставить как есть)

Вот этот котел.

Я постарался показать, как можно самому своими руками быстро собрать устройство для регулировки подачи масла и воздуха в камеру сгорания котла на отработанном масле.

Прошу, кому интерсна данная тема, отписаться в комментариях, покритиковать, обсудить и посоветовать как мне, так и всем кому тема отопления на отработке интересна!

P.S.: в данный момент разрабатывается автоматика с термодатчиками, программным управлением и разными режимами горения и защиты для котлов и отопителей на отработке.

Смотрите про печи и котлы на отработке в разделе

UPDATE 18.01.2016: Котел с данной автоматикой работает уже 3 дня непрерывно на автосервисе. Все стабильно. Греет замечательно. Самое главное отрепетировать подачу масла
