Дренаж из подручных средств. Дренажная система своими руками: рекомендации мастеров

Содержание статьи

Главное по теме

Если вы хотите обустроить участок, где грунтовые воды расположены слишком близко, вследствие чего почва излишне увлажнена, вам необходимо проложить дренажную систему. Тогда растения будут приносить плоды и радовать глаз, а постройки не будут разрушаться.

В сущности, дренажная система состоит из специально обустроенных каналов. Их задача собрать влагу и вывести за пределы участка. Существует несколько видов дренажных систем, различающихся способом обустройства: закрытые, засыпные и открытые. Трубчатый дренаж встречается в двух последних разновидностях. Его можно сделать своими руками.

Трубчатый дренаж выполняется из перфорированных или щелевых труб.

Чтобы дренажная система прослужила долго, а поставленную задачу решала эффективно, необходимо выяснить, какой грунт преобладает на участке: песчаный, глинистый, щебеночный, суглинистый (смешанный). Определившись с грунтом, можно выбирать трубы.

Для песчаного грунта нужно сделать дренаж с трубами, оснащенными фильтром из нетканого полотна. Для щебенчатого фильтр не понадобится. Если почва глинистая, можно обойтись без фильтра, но необходимо вокруг трубы просыпать щебень. Трубы, снабженные фильтрами из геоткани, подойдут для суглинка.

При укладке дренажа используют конструкции из различных материалов. Это пластик, асбестоцемент, керамика и гончарные аналоги. Но сейчас предпочтение отдают пластиковым аналогам из разнообразных производных:

• полиэтилен низкого давления (ПНД);
• полипропилен (ПП);
• поливинилхлорид (ПВХ);
• полиэтилен высокой плотности (НДПЕ).

При выборе необходимо учитывать глубину пролегания дренажной системы участка. Двухслойная труба с перфорацией и фильтром из геотекстиля выдержит восьмиметровый слой. На глубину в 3 метра можно опустить трубы из ПНД.

В зависимости от количества грунтовых вод определяют диаметр труб.

Преимущества пластиковых труб

Укладка трубчатого дренажа базируется на трех китах: прочность материала, из которого изготовлены трубы; глубина прокладки и взаимодействие с агрессивной средой грунтовых вод. Пластиковые перфорированные трубы справятся с этими задачами на «отлично». Их преимущества состоят в том, что они:

• отличаются высокой прочностью;
• не подвержены коррозии;
• на гладких внутренних стенках не задерживается осадок;
• наличие фильтров препятствует их засорению извне;
• небольшой вес облегчает монтаж, можно сделать самостоятельно;
• пролонгированный срок использования;
• невысокая цена при хорошем качестве.

Как проложить дренаж своими руками

Проложить трубчатый дренаж своими руками просто. Нужно лишь следовать четкому плану. Для начала необходимо сделать схему дренажа участка. Для этого можно проследить за тем, как стекает вода по земле во время дождя. В этих направлениях следует копать канавы. А лучше воспользоваться нивелиром или лазерным дальномером. Эти приборы более точно покажут рельеф площади.

Со схемой в руках поочередно выполняем следующие работы:

• роем траншеи под дренаж своими руками. Лучше это сделать под дождем. Так можно сразу проверить правильность проложенного маршрута. Если вода в траншее не скапливается в лужи, можно приступать к следующему этапу;
• если трубы без фильтров, а грунт проблемный, то в траншею прокладываем геотекстильное полотно:
• укладываем трубы под углом;
• нижний конец направляем в колодец для сбора воды;
• засыпаем в траншею щебень (не известковый);
• укутываем все геотекстилем;
• засыпаем щебень и слой песка;
• закрываем конструкцию дерном.

Минимальная глубина траншеи для пластиковых труб – 80 см. Уклон труб не менее 3°.

Форму траншеи для дренажа участка можно сделать прямоугольную или трапециевидную. Если в комплект дренажных труб не входят соединительные фитинги, можно использовать те, что предназначены для канализационных труб. Ширина траншеи должна быть равна наружному диаметру дренажной трубы плюс 40 см.

Из чего еще можно собрать трубчатый дренаж

Если остались трубы после прокладки канализации, их смело можно использовать для устройства дренажной системы своими руками. С помощью дрели в них делают отверстия. Дальше следует действовать как при прокладке дренажа участка пластиковыми трубами.

Сделать дренаж своими руками можно и из другого подручного материала – асбестоцемента. В этих трубах также нужно сделать перфорацию. Отверстия делают на расстоянии 10-20 см, ширина пропила 3-7 мм. Располагают их в шахматном порядке. Механизм укладки тот же, что и с пластиковыми трубами.

Соединяют трубы из асбестоцемента цилиндрическими трубами из того же материала. Концы труб обрезают ровно, строго перпендикулярно продольной оси трубы. Муфта на 6-8 мм должна быть больше наружного диаметра трубы.

На поворотах трубчатой дренажной конструкции и на больших ровных отрезках устанавливаются смотровые колодцы. Они нужны для контроля за работой системы.

Дешевый дренаж из мусора

Своими руками дренаж участка можно сделать из других подручных вещей:

• строительный мусор;
• бутылки из пластика;
• ветки деревьев или кустарника
• колеса автомобиля;
• пенопласт;
• скрученные ветки, связанные пучками (фашины).

Пластиковые бутылки находят себе широкое применение в повседневной жизни, подойдут они и для обустройства участка дренажной системой. Выбирают этот материал за его длительный срок эксплуатации и высокое качество исходного материала – полиэтилена. Дренажная система из бутылок прослужит не менее 50 лет. Она не потеряет свою форму и не будет подвергаться процессам разложения, как ветки или материалы из текстиля. Единственный минус: если систему не утеплить, зимой она замерзнет и в дальнейшем не будет пригодна к эксплуатации.

Как проложить дренаж из пластиковых бутылок

Собрать такой водосток своими руками просто. Существует два способа: сетка, естественный отвод. Первый способ подойдет для небольших участков с малой влажностью. Монтаж делают так: обрезают дно бутылки, в него плотно вставляют горлышко следующей. Собирать механизм можно прямо в траншее, что значительно упрощает работу. Обязательно тщательно засыпать бутылки песком, а потом покрыть слоем земли и дерна, чтобы дренаж не промерз.

При втором способе бутылки разрезать нет необходимости. Их плотно закрывают крышками и укладывают последовательно. Дальше все повторяется, как в первом способе.

Пластиковые бутылки нельзя оставлять открытыми. Под воздействием прямых солнечных лучей полиэтилен выделяет ядовитые вещества.

Дренаж из пенопласта

Для небольшого участка подойдет конструкция из другого подручного материала — пенопласта. Способ укладки прост. Пенопласт предварительно измельчают в крошку. В траншею засыпают слой песка, затем слой щебня. На эту подушку укладывают крошку из пенопласта. Все укрывается слоем грунта. Такому дренажу не страшно загнивание, в нем не заведется тля. При желании в канаву можно проложить геотекстиль.

Простейший дренаж на участке

Своими руками можно обустроить поверхностный дренаж. Сделать его просто:

• роем траншею шириной 50 см, глубиной 60 – 70 см;
• стенки конструкции делаем под углом;
• выстраиваем их, согласно схеме схода дождевых вод;
• вода из траншеи собирается в специальном отстойнике либо в искусственном водоеме.

Минусы этой конструкции в ее недолговечности и громоздкости. Траншеи «съедают» площадь участка. Чтобы система прослужила дольше, можно использовать готовые бетонные или пластиковые лотки.

Траншеи можно облагородить, выложив их красивой галькой. Количество канав рассчитывают так: 1м дрены на 10-20 м2 площади надела. Порядок расположения дрен таков: сначала прокладывают основную, затем под углом к ней подводят второстепенные. Расстояние между второстепенными определяют, в зависимости от качества грунта. Для глинистых и суглинистых – 4-12 м; для песчаных – 20-30 м.

В некоторых регионах подземные воды находятся очень близко к поверхности. Настолько близко, что они угрожают целостности зданий (их фундаментов) и мешают расти насаждениям. Все эти проблемы решает дренаж участка. Вообще это мероприятие затратное и по количеству требуемых средств и по необходимым временным затратам. Немалая часть времени уходит на планирование. Если делать все по уму, то необходимы данные гидрогеологического исследования и проект, составленный специалистом. Но, как водится, так поступают единицы, большинство делает дренажную систему своими руками.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство . Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

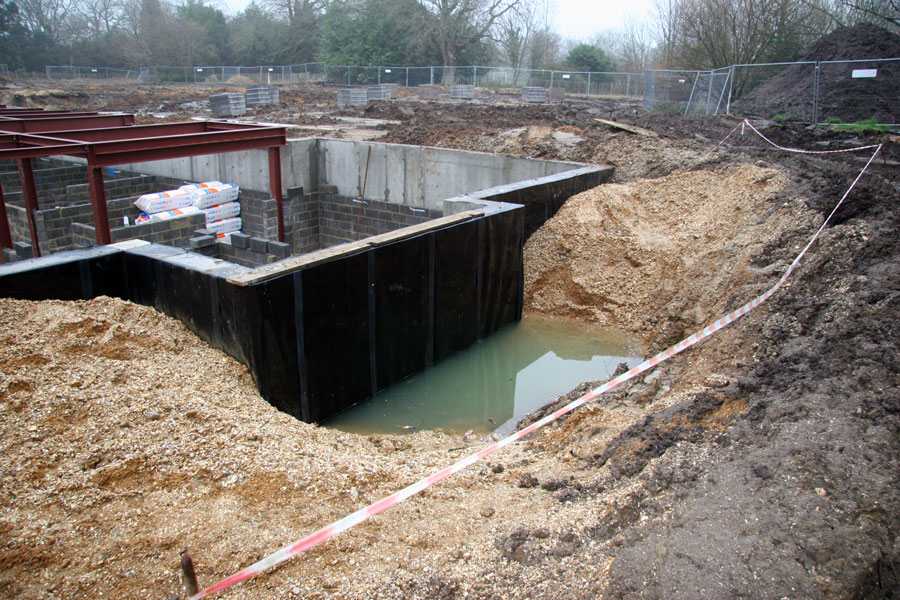

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

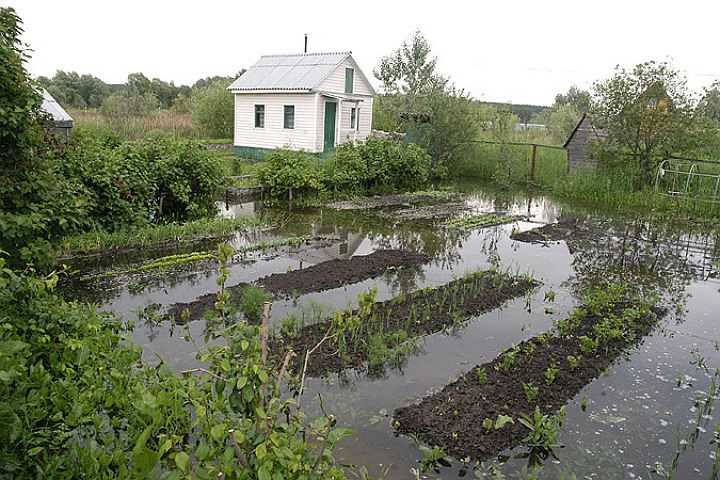

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

По способу установки

По способу установки дренажная система может быть:

• Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Вариант дренажа для дачного участка — дешево и сердито

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.



Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Дренаж участка — устройство

Дренажная система состоит из сети взаимосвязанных труб, которые располагаются по периметру (или на площади) защищаемой от воды территории. В местах пересечения или поворотов ставят дренажные колодцы. Они необходимы для контроля за состоянием системы и очистки заилившихся труб. Со всех дренажируемых участков вода поступает в коллекторный колодец, где накапливается до определенного уровня. Затем может сбрасываться или использоваться для полива и других технических нужд. Сброс может идти самотеком (если есть куда), а для подачи на полив и других технических нужд используются погружные .

Дренажные трубы и колодцы

Трубы для дренажа используются специальные — с отверстиями размером от 1,5 до 5 мм. Через них поступает вода из окружающего грунта. Располагаются отверстия по всей поверхности трубы. Бывают они разных диаметров, для частных домов и участков наиболее используемый размер 100 мм, для отведения больших объемов воды можно брать сечением до 150 мм.

Делают их сейчас в основном из полимеров — ПНД, ПВД (полиэтилен низкого и высокого давления) и ПВХ (поливинилхлорида). Они используются для закладки на глубину до 2 метров. Есть еще двух и трехслойные комбинированные, которые сделаны из комбинаций этих материалов, они закапываются на глубины до 5 метров.

Трубы для дрены подбирают с учетом глубины залегания. Подбирать требуется по кольцевой жесткости. Она обозначается латинскими буквами SN и следующими за ними цифрами, отображающими кольцевую жесткость (сопротивляемость нагрузкам). Для закладки на глубину до 4 метров жесткость должна быть SN4, до 6 метро — SN6.

Поверхность дренажной трубы обернута фильтрующими материалами. Фильтрующих слоев может быть от одного до трех. Количество слоев подбирается исходя и состава грунта — чем мельче частицы, тем больше требуется слоев. Например, на глинах и суглинках используют трубы с тремя фильтрующими слоями.

В точках поворотов и в местах где соединяются несколько труб ставят ревизионные колодцы. Они нужны для более простой чистки в случае засора, а также для возможности наблюдения за состоянием труб. Как правило, все трубы сходятся в один коллекторный колодец, откуда вода или отправляется самотеком в точку сброса, или откачивается принудительно.

Есть колодцы специальные — для дренажных систем, но вполне можно закопать бетонное кольцо с дном и крышкой небольшого диаметра (70-80 см) и вывести в него трубы. В зависимости от от глубины закладки дрены колец может потребоваться несколько. Еще вариант — сделать смотровой колодец и дренажной трубы большого размера, но придется в этом случае что-то придумывать с дном. Например, можно залить дно бетоном.

Уклон

Чтобы собранные воды стекали самостоятельно, необходимо соблюдать определенный уклон в сторону направления движения. Минимальный уклон составляет 0,002 — 2 мм на метр, основной — 0,005 (5 мм на 1 метр трубы). Если дренаж мелкого заложения, наклон трубы может увеличивается до 1-3 см на 1 метр, но делать его надо минимально возможным. При скорости движения потока более 1 м/сек происходит «подсос» мелких частиц грунта, что способствует более быстрому заиливанию системы.

Уклон изменяют (по отношению к «дежурному» в 5 мм на 1 метр) в двух случаях:

• Если необходимо отвести большее количество воды за единицу времени не увеличивая при этом диаметр дрены. В этом случае наклон увеличивают.
• Если требуется уйти от подпора (когда укладываемая с заданным уклоном труба окажется ниже УГВ, т.е. стекать вода просто не будет). В этом случае уклон уменьшают.

При практическом устройстве системы могут возникнуть вопросы по поводу того, как обеспечить заданный уклон. Сделать это можно при помощи , используя водяной уровень (не очень удобно) или ровную доску в паре с обычным строительным пузырьковым уровнем. Выровняв дно траншеи, укладывают доску, на нее — уровень. Передвигая его по доске, проверяют и корректируют наклон дна траншеи на некотором участке.

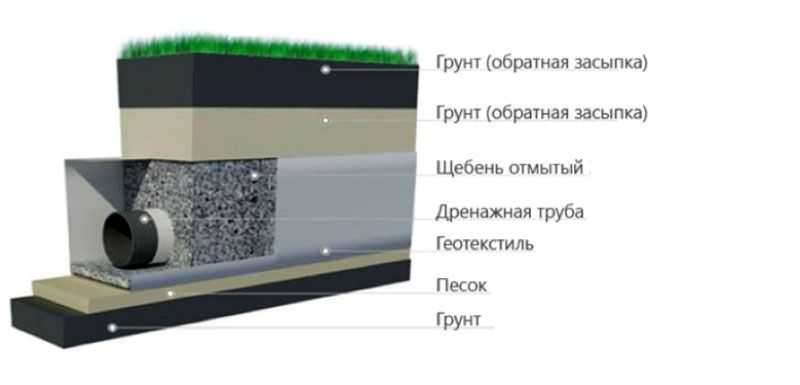

Технология монтажа дрены

Предварительно копаются траншеи заданной ширины и глубины. Дно траншеи выравнивается и утрамбовывается. Не забываем про уклон, но на данном этапе нет смысла его выдерживать точно. Далее насыпают порядка 100 мм крупнозернистого мытого речного песка, его тоже утрамбовывают (проливают,потом проходят трамбовкой), выравнивают. Песок желательно фракции Дср 1.5-2.5 мм.

На песок укладывается плотностью не более 200 г/м2. Края полотна выстилают вдоль стенок траншеи. Поверх насыпается слой гранитного щебня. Размер фракции щебня выбирается в зависимости от размеров отверстий в дренажной трубе. Для самых мелких отверстий требуется щебень с зерном 6-8 мм, для остальных — крупнее. Толщина слоя щебня — 150-250 мм — в зависимости от типа грунтов. На глинах и суглинках требуется 250 мм, на грунтах лучше отводящих воду — песках и супесях — около 150 мм.

Щебень трамбуют, выравнивая в заданный уклон. На утрамбованный щебень укладывается дренажная труба. Далее труба послойно обсыпается гравием, каждый слой трамбуется. Сверху дрены должно быть не менее 100 мм гравия. После этого концы геотекстиля заворачиваются, их перехлест должен составлять 15-20 см. Сверху засыпается слой песка с крупицами 0,5-1 мм. Толщина песчаного слоя — 100-300 мм, тоже в зависимости от водопроницаемости грунтов: чем хуже отводится вода, тем толще слой песка. На утрамбованный песок укладывается «родной» грунт, а далее могут быть высажены растения.

Немного о материалах для засыпки

Щебень должен быть гранитным или других твердых безизвестковых пород. Доломитовый (известковый) или мраморный не подходят. Протестировать имеющийся просто: капаете на него уксусом. Если идет реакция, он не подходит.

Еще раз обращаем внимание: щебень укладывается мытый — чтобы новые трубы сразу не заилились.

Песок требуется крупнозернистый. Размер зерна от 0,5 мм до 1 мм. Песок тоже должен быт чистым. Некоторую часть песка заливают чистой водой, разбалтывают, ждут пока песок осядет и оценивают чистоту воды. Если вода мутная, с большим количеством взвешенных частиц, песок требует промывки.

Некоторые нюансы строительства

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший.

Устройство дренажа на участке начинают с самой низкой точки и продвигаются постепенно вверх. Сначала устанавливают коллекторный колодец. При высоком уровне грунтовых вод или при несошедшей еще верходводке, в канавах может скапливаться вода. Эта мутная жижа будет скатываться в колодец, засоряя его. Кроме того наличие воды в канаве сильно мешает работе: дрены укладывать надо в сухие канавы. Чтобы их осушить по ходу канавы делают боковые приямки (зумпфы) большей глубины. На дно насыпают щебень. Скапливающуюся воду откачивают из этих приямков.

Не хотите мириться с излишней влагой на дачном участке? И правильно делаете. Избыток воды в почве не принесет ничего, кроме вреда: неурожай, гибель насаждений, заболоченность местности, разрушение фундамента построек. Простой способ избавиться от сложной проблемы – устройство своими руками дренажной системы.

Причины установки дренажной системы

Если территория земельного участка ровная, а почва плодородная и впитывает воду, то вам несказанно повезло. В данном случае в дренаже нет необходимости.

Осушение дачного участка требуется в следующих случаях:

1. Участок расположен на глинистой почве.
2. Низкое месторасположение территории.
3. Дачный домик стоит на склоне или у подножья возвышенности.
4. Для региона, где построена дача, характерны частые и проливные дожди, снегопады.
5. Грунтовые воды протекают на расстоянии менее 3 метров от поверхности земли.

О чрезмерной влажности почвы судят по стоящим лужам и растительности. Так, в заболоченных местностях растет осока, камыши.

О необходимости дренажа убедитесь лишний раз, проведя опыт. Выкопайте яму глубиной 700 мм, а спустя 24 часа посмотрите, не собралась ли там вода. Если да, то дренаж на дачном участке обязателен.

Разновидности дренажных систем на даче

Повышенная влажность на территории дачного участка обусловлена разными причинами. В зависимости от этого выбирают тот или иной тип дренажа:

• Поверхностный – самый простой способ осушения почвы. Этот вид дренажной системы призван защищать участок от воды, источником которой выступают осадки в виде дождей, снега. Устанавливают ее на территориях без резких перепадов.

Поверхностный дренаж представляет собой совокупность траншей, выкопанных по периметру территории. Стекая в канавы, вода попадает в установленный в низшей точке системы коллектор.

Поверхностный дренаж

Наружная дренажная система разделяется на два подвида: точечный и линейный.

• Глубинный дренаж – закрытый способ осушения земельного участка. К нему прибегают в случаях:

1. когда дачный дом построен на неровной поверхности;
2. при близком расположении грунтовых вод к поверхности земли;
3. при глинистой почве.

Устройство глубинного дренажа своими руками проходит по периметру жилого здания и вокруг сельскохозяйственных строений.

Подготовка к строительным работам

Дренаж представляет собой систему канав, трубопроводов. Чтобы правильно соединить элементы между собой, требуется сделать сложные инженерные подсчеты и составить схему дренажа. С этим вам одним не справиться, поэтому призовите на помощь специалистов компании «Марисруб ».

Учитывая особенности почвы и ландшафта, знатоки своего дела составят проект-схему и подскажут вам правильное устройство водостока.

Схема дренажной системы содержит следующую информацию:

• Место на участке, откуда начинается устройство дренажной системы. Это наивысшая точка на территории.
• Низшую точку системы относительно коллектора;
• Месторасположение основных и дополнительных канав;
• Размеры траншей и труб;
• Наименование и количество расходных материалов;
• Схема монтажа трубопроводов и колодцев;
• Угол наклона траншей.

Приступая к монтажу дренажа своими руками, принимайте во внимание отдельные нюансы:

1. Осушению подлежит территория всего земельного участка. Поэтому водостоки для зданий и растений включают в единую систему.
2. Неминуемы материальные и временные затраты. В среднем на устройство дренажной системы уходит до 3 месяцев.
3. Осушение территории проводят в летнее время.
4. Монтаж труб проводится на глубине ниже точки промерзания грунта, а водоотвод вокруг жилой постройки укладывают ниже подошвы фундамента.

Монтаж поверхностного дренажа

Сделать наружную дренажную систему своими руками легко даже для строителей-новичков.

Монтаж прост в исполнении:

1. Руководствуясь проектом, выкопайте канавы согласно обозначенным линиям. Соблюдайте при этом размеры: глубина – 500 мм, ширина – 400 мм. Чтобы стенки траншеи не осыпались, их делают покатыми под углом 30 градусов. Внешне траншея напоминает перевернутую трапецию. Основные канавы капают под уклоном по направлению к месту сбора воды – колодцу или водоему. Дополнительные ветви системы выполняются под наклоном к основным траншеям. Размер наклона – от 50 до 70 мм на 1 метр длины.
2. Проверьте работу дренажной системы. Для этого налейте в канавы 2-3 ведра воды и понаблюдайте за течением. Если жидкость скопится на участке, откорректируйте угол уклона.
3. Заполните канаву щебнем. Снизу укладывается крупный материал, а верхний слой образует щебень помельче. Это рекомендуется сделать для фильтрации воды.

Чтобы продлить срок эксплуатации конструкции, покупают пластмассовые лотки и укладывают на них декоративные решетки. Для предупреждения засорения лотков устанавливают дополнительно пескоулавливатели.

Таким образом, с помощью несложных манипуляций вы установили своими руками наружный дренаж линейного типа.

Точечный дренаж необходим для локального отвода воды. Его монтируют в местах слива осадков с кровли и на участках полива растений.

Монтаж глубинного дренажа

Устройство закрытой дренажной системы считается сложным в исполнении своими руками и экономически затратным. Для монтажа глубинного дренажа понадобятся:

• Трубы из пластика с дренажными отверстиями и диаметром 10 см для основных траншей или 7,5 см для дополнительных.
• Соединяющие элементы для трубопровода;
• Водосборник для стоков. В качестве коллектора подойдут железобетонные кольца, пластмассовый бидон, автомобильные покрышки.

Монтаж глубинного дренажа своими руками состоит из следующих этапов:

1. Выкопайте канавы с уклоном к коллектору глубиной 600 мм для глинистого грунта или 900 мм для песчаной почвы.
2. Насыпьте на дно траншеи 10-сантиметровый слой песка и тщательно утрамбуйте его.
3. Застелите траншею полотном геоткани таким образом, чтобы края доставали бортиков.
4. Насыпьте щебня высотой 20 см и поверх выложите дрены отверстиями вниз. На поворотах трубопровода устанавливают смотровые колодцы. Они помогают контролировать работу дренажной системы и чистить ее от засоров.
5. Насыпьте еще щебня и заверните геоматериал в «рулет».
6. Засыпьте траншеи грунтом, покройте дерном.

Глубинный дренаж – вещь надежная, но установка «бъет по карману». Поэтому экономные хозяева дачных участков нашли выход из положения: они заменяют трубы связкой из веток и хвороста, а геотекстиль – на мох или дерн.

– это не роскошь, а необходимость. Поэтому к вопросу о ее установке подойдите с ответственностью, чтобы в будущем избежать неприятностей.

Если спросить любого опытного строителя, застройщика, ландшафтного дизайнера о том, что нужно сделать, прежде всего, на только приобретенном и пока не застроенном участке, то ответ будет однозначным: первое – это дренаж, если в нем существует необходимость. А такая необходимость бывает практически всегда. Дренаж участка всегда связан с очень большим объемом земляных работ, поэтому лучше сделать их сразу, чтобы потом не нарушать красивый ландшафт, который любые хорошие хозяева обустраивают в своих владениях.

Конечно, проще всего заказать услуги по дренажу участка специалистам, которые сделают все быстро и правильно, с привлечением специальной техники. Однако это всегда будет стоить недешево. Возможно, хозяева и не планировали эти расходы, возможно, они нарушат весь планируемый на строительство и обустройство участка бюджет. В предлагаемой статье мы предлагаем рассмотреть вопрос как сделать дренаж участка своими руками, так как это позволит хорошо сэкономить, да и в большинстве случаев эти работы вполне возможно сделать самостоятельно.

Для чего нужен дренаж участка

Просматривая сметы и прайс-листы, связанные с дренажем участка некоторые застройщики начинают сомневаться в целесообразности этих мероприятий. И основным аргументом является то, что раньше, в принципе, никто на этом сильно не «заморачивался». При такой аргументации отказа от дренажа участка стоит отметить то, что качество и комфорт жизни человека сильно улучшились. Никто не захочет ведь жить в сырости или в доме с земляными полами. Никто не захочет наблюдать трещины на своем доме, на отмостках и дорожках, появившиеся после очередного холодного сезона. Все домовладельцы желают благоустроить свой участок или, выражаясь по-современному и по-модному – сделать ландшафтный дизайн. После дождя никто не захочет «месить грязь» в застоявшихся лужах. Если это так, то дренаж однозначно нужен. Можно обойтись без него только в очень редких случаях. В каких именно случаях мы изложим чуть позже.

Дренаж? Нет, не слышал…

Дренаж – это не что иное, как удаление излишней воды с поверхности участка или с глубины грунта. Для чего же нужен дренаж участка?

• Прежде всего, для того чтобы удалить лишнюю воду или от фундаментов зданий и сооружений. Появление воды в районе подошвы фундамента может спровоцировать либо подвижку почвы – дом «поплывет», что характерно для глинистых почв, либо в сочетании с промерзанием могут появиться силы морозного пучения, которые будут создавать усилия по «выдавливанию» дома из грунта.

• Дренаж призван удалить воду от подвалов и цокольных этажей. Какая бы ни была эффективной гидроизоляция, излишки воды все равно просочиться через строительные конструкции. В подвалах домов без дренажа может появиться сырость, которая спровоцирует рост плесени и других грибков. Помимо этого, атмосферные осадки в сочетании с имеющимися в грунте солями очень часто образуют агрессивные химические соединения, которые негативно влияют на строительные материалы.

• Дренаж предотвратит «выдавливание» септика при высоком уровне грунтовых вод. Без дренажа система очистки стоков не прослужит долго.
• Дренаж совместно с системой и вокруг строений обеспечивает быстрое удаление воды, предотвращая ее просачивание к подземным частям строений.
• Дренаж предотвращает переувлажнение почвы. На участках, оборудованным грамотно спланированным и сделанным дренажем не будет застаиваться вода.
• Переувлажненная почва может спровоцировать гниение корневых частей растений. Дренаж предотвращает это и создает условия для роста всех садовых, огородных и декоративных растений.
• При сильных осадках на участках, которые имеют уклон, может потоками воды вымываться плодородный слой почвы. Дренаж направляет потоки воды в дренажную систему, тем самым предотвращая размывание грунта.

Водная эрозия плодородной почвы при отсутствии дренажа — серьезная проблема в сельском хозяйстве

• Если участок обнесен забором, сооруженным на ленточном фундаменте, то он может «запечатать» естественные пути отвода воды, создавая условия переувлажнения почвы. Дренаж призван удалить излишнюю воду с периметра участка.
• Дренаж позволяет избежать образования луж на площадках, тротуарах и садовых дорожках.

Когда дренаж необходим в любом случае

Рассмотрим те случаи, когда дренаж нужен в любом случае:

• Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
• Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
• Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
• Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
• Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.

• Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
• Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.

Из этого приведенного внушительного списка становится понятно то, что дренаж в той или иной степени необходим в большинстве случаев. Но перед тем как его планировать и делать, надо изучить участок.

Изучение участка на предмет рельефа вида почв и уровня грунтовых вод

Каждый участок индивидуален в плане рельефа, состава почв и уровня залегания грунтовых вод. Даже расположенные рядом два участка могут сильно отличаться друг от друга, хотя много общего все равно между ними будет. Современные требования к строительству предполагают, что проектирование дома должно начинаться только после того, как будут проведены геолого-геодезические изыскания с составлением специальных отчетов, в которых будут указано много данных, большая часть которых понятна только специалистам. Если «перевести» их на язык простых граждан, не имеющих образования в сфере геологии, гидрогеологии и геодезии, то можно их перечислить так:

• Топографическая съемка участка, на котором предполагается . На снимках должны быть указаны кадастровые границы участка.
• Характеристика рельефа, которая должна указывать какой его тип присутствует на участке (волнистый или равнинный). Если есть уклоны, то указывается их наличие и направление, именно в направлении их и будет стекаться вода. Прилагается топографический план участка с указанием горизонталей рельефа.

• Характеристики грунта, какой именно его вид и на какой глубине залегает на участке. Для этого специалисты бурят разведочные скважины в разных местах участка, откуда берут образцы, которые потом исследуют в лаборатории.
• Физико-химические свойства грунта. Его способность быть несущим для планируемого дома, а также как грунт в сочетании с водой будет воздействовать на бетон, металл и другие строительные материалы.
• Наличие и глубина залегания грунтовых вод, их сезонные колебания с учетом разведки, архивных и аналитических данных. Указывается также в каких именно грунтах может появляться вода и как они будут воздействовать на планируемые строительные конструкции.

• Степень пучинистости грунтов, возможность оползней, просадки, подтопления и набуханий.

Результатом всех этих исследований должны быть рекомендации по конструкции и глубине заложения фундамента, степени гидроизоляции, утеплении, защите от агрессивных химических соединений, дренажу. Бывает, что на безупречном с виду участке специалисты, вообще, не позволят строить такой дом, какой задумали хозяева. Например, планировался дом с подвалом, а высокий УГВ вынуждает специалистов рекомендовать не делать этого, поэтому вместо первоначально планируемого ленточного фундамента с цокольным этажом они будут рекомендовать свайный без подземных помещений. И этим исследованиям, и специалистам нет никакого повода не доверять, так как в их руках неоспоримые инструменты – замеры, бурение, лабораторные опыты, учет статистики и расчеты.

Конечно, геолого-геодезические изыскания делаются не бесплатно, причем делаются они за счет застройщика и на новом участке они обязательны. Этот факт часто является предметом возмущения некоторых хозяев, но стоит понимать, что эта процедура поможет сэкономить массу средств при строительстве и дальнейшей эксплуатации дома, а также при содержании участка в хорошем состоянии. Поэтому эта только с первого взгляда ненужная и дорогая бюрократия является необходимой и очень полезной.

Если участок приобретается с уже имеющимися постройками, которые эксплуатировались хотя бы несколько лет, то можно тоже заказать геолого-геодезические изыскания, но можно обойтись и без них, и узнать о грунтовых водах, их сезонном подъеме и неприятном влиянии на жизнь человека по другим признакам. Конечно, это будет с определенной долей риска, но в большинстве случаев срабатывает. На что стоит обратить внимание?

• Прежде всего – это общение с бывшими владельцами участка. Понятно, что не всегда в их интересах подробно рассказывать о проблемах с подтоплением, но, тем не менее, узнать о том, приняты ли какие-то меры по дренажу можно всегда. Этого скрывать не будут ни за что.
• Осмотр подвальных помещений тоже может много о чем рассказать. Независимо от того, делался ли там косметический ремонт. Если в помещениях повышенный уровень влажности, то это будет сразу чувствоваться.

• Знакомство с соседями и их опрос может быть гораздо информативнее, чем общение с бывшими хозяевами участка и дома.
• Если на своем участке и соседских есть колодцы или скважины, то уровень воды в них будет красноречиво сообщать об УГВ. Причем желательно понаблюдать, как уровень меняется в разные сезоны. Теоретически максимально вода должна подниматься весной после того, как произошло таяние снега. Летом, если были засушливые периоды, уровень грунтовых вод должен падать.
• Произрастающие на участке растения тоже могут многое «рассказать» владельцу. Наличие таких растений, как рогоз, камыш, осока, конский щавель, крапива, болиголов, наперстянка свидетельствуют о том, что грунтовые воды находятся на уровне не более 2,5-3 метра. Если даже во время засухи эти растения продолжают свой бурный рост, то это еще раз говорит о близости воды. Если же на участке произрастают солодка или полынь, то это свидетельство того, что вода находится на безопасной глубине.

• Некоторые источники говорят о старинном способе определения уровня грунтовых вод, которым пользовались наши предки перед тем, как строить дом. Для этого на интересующем участке снимали кусочек дерна и выкапывали неглубокую ямку, на дно которой укладывали кусочек шерсти, на нее помещали яйцо, а сверху укрывали перевернутым глиняным горшком и снятым дерном. После рассвета и восхода солнца горшок снимали и смотрели как выпала роса. Если яйцо и шерсть в росе, то вода неглубоко. Если роса выпала только на шерсти, то вода есть, но находится на безопасной глубине. Если же и яйцо, и шерсть сухие, то вода очень глубоко. Может показаться, что такой способ сродни шарлатанству или шаманизму, но на самом деле ему есть абсолютно корректное объяснение, с точки зрения науки.
• Произрастание на участке яркой травы даже во время засухи, а также появление тумана в вечерние часы говорит о близости грунтовых вод.
• Самым лучшим способом самостоятельного определения УГВ на участке является бурение пробных скважин. Для этого можно использовать обычный садовый бур с удлинителями. Бурение лучше производить во время наивысшего подъема воды, то есть весной после таяния снега. Прежде всего, следует сделать скважины в месте строительства дома или уже имеющегося строения. Скважина должна буриться на глубину залегания фундамента плюс 50 см. Если сразу или через 1-2 дня в скважине начнет появляться вода, то это говорит об обязательности мероприятий по дренажу.

Набор начинающего геолога-исследователя — садовый бур с удлинителем

• Если после дождя на участке застаиваются лужи, то это может говорить о близости грунтовых вод, а также о том, что почва глинистая или тяжелая суглинистая, которая мешает воде нормально уходить вглубь. В этом случае дренаж также необходим. Будет еще весьма полезно обновить плодородный грунт на более легкий, тогда и проблем с выращиванием большинства огородных и садовых растений не будет.

Даже очень высокий уровень грунтовых вод на участке хоть и является большой проблемой, но проблемой вполне решаемой при помощи грамотно рассчитанного и хорошо выполненного дренажа. Приведем хороший пример – более половины территории Голландии лежит ниже уровня моря, в том числе и столица – знаменитый Амстердам. Уровень грунтовых вод в этой стране может находиться на глубине нескольких сантиметров. Те, кто бывал в Голландии, замечал, что после дождя там остаются лужи, которые не впитываются в землю, так как просто им впитываться некуда. Тем не менее, в этой уютной стране решают вопрос по осушению земель при помощи комплекса мероприятий: плотин, дамб, польдеров, шлюзов, каналов. В Голландии даже есть специальный департамент – Ватерсхап, который занимается защитой от наводнений. Обилие в этой стране множества ветряных мельниц вовсе не говорит о том, что они перемалывают зерно. Большинство мельниц занимается перекачкой воды.

Мы вовсе не призываем специально приобретать участок с высоким уровнем грунтовых вод, наоборот, этого надо избегать всеми возможными способами. И пример Голландии приводили только для того, чтобы читатели смогли уяснить, что любой проблеме с грунтовыми водами есть решение. Тем более что на большей части территории бывшего СССР населенные пункты и дачные поселки расположены в районах, где УГВ находятся во вполне допустимых пределах, а с сезонными подъемами можно справиться самостоятельно.

Виды дренажных систем

Дренажных систем и их разновидностей существует великое множество. Причем в разных источниках системы их классификации могут отличаться друг от друга. Мы постараемся рассказать о самых простых, с технической точки зрения, системах дренажа, но в то же самое время эффективных, которые помогут решить проблему удаления излишней воды с участка. Еще один аргумент в пользу простоты – чем меньше элементов имеет любая система и чем больше времени она может обходиться без вмешательства человека, - тем она будет надежнее.

Поверхностный дренаж

Такой вид дренажа наиболее простой, но, тем не менее, достаточно эффективный. Предназначен он в основном для отвода воды, поступающей в виде осадков или таяния снега, а также для отвода излишней воды при каких-либо технологических процессах, например, при мойке машин или садовых дорожек. Поверхностный дренаж делается в любом случае вокруг зданий или других построек, площадок, местах выезда из гаража или двора. Поверхностный дренаж бывает двух основных типов:

• Точечный дренаж предназначен для сбора и отвода воды с какого-то определенного места. Такой вид водоотведения еще называют локальным дренажем. Основные места размещения точечного дренажа – это под водостоками с кровли, в приямках перед дверьми и гаражными воротами, в местах расположения кранов для полива. А также точечный дренаж помимо своего прямого предназначения может дополнять другой тип поверхностной дренажной системы.

Дождеприемник — основной элемент точечного поверхностного дренажа

• Линейный дренаж нужен для удаления воды с большей площади по сравнению с точечным. Он представляет собой совокупность лотков и каналов, смонтированных с уклоном, снабженных различными элементами: пескоуловителями (песколовками), защитными решетками , выполняющими фильтрующую, защитную и декоративную функцию. Лотки и каналы могут быть изготовлены из самых разных материалов. Прежде всего, это пластик в виде поливинихлорида (ПВХ), полипропилена (ПП), полиэтилена низкого давления (ПНД). А также широко используются такие материалы, как бетон или полимербетон. Решетки чаще всего используют пластиковые, но на тех участках, где ожидается повышенная нагрузка, могут применяться изделия из нержавеющей стали или даже чугуна. Работы по организации линейного дренажа требуют бетонной подготовки основания.

Очевидно, что любая хорошая поверхностная дренажная система практически всегда совмещает в себе элементы точечной и линейной. А все они вместе объединяются в общую систему дренажа, которая еще может включать и другую подсистему, которую рассмотрим в следующем разделе нашей статьи.

Цены на дождеприёмник

дождеприёмник

Глубинный дренаж

Одним поверхностным дренажем в большинстве случаев обойтись нельзя. Чтобы качественно решить проблему, нужен другой вид дренажа – глубинный, который представляет собой систему специальных дренажных труб (дренов) , проложенных в тех местах, где требуется понизить уровень грунтовых вод или отвести воду от защищаемого участка. Дрены укладывают с уклоном в сторону коллектора, колодца , искусственного или естественного водоема на участке или за его пределами. Естественно, что закладывают их ниже уровня подошвы фундамента защищаемого здания или по периметру участка на глубине 0,8-1,5 метра для понижения уровня грунтовых вод до некритических значений. Дрены также могут укладываться и в середине участка с определенным интервалом, который рассчитывают специалисты. Обычно интервал между трубами делают 10-20 метров, и укладывают их в виде елочки, направленной к главной отводящей трубе-коллектору. Все зависит от уровня грунтовых вод и их количества.

При укладке дренов в траншеи обязательно надо использовать все особенности рельефа участка. Вода всегда будет уходить от более высокого места к более низкому, поэтому и дрены укладывают так же. Гораздо сложнее, если участок абсолютно ровный, тогда нужный уклон трубам придают при помощи придания определенного уровня дна траншей. Принято делать уклон в 2 см на 1 метр трубы для глинистых и суглинистых почв и 3 см на 1 метр – для песчаных почв. Очевидно, что при достаточно длинных дренах соблюсти нужный уклон на ровном участке будет сложно, так как на 10 метров трубы уже перепад уровней будет 20 или 30 см, поэтому вынужденная мерой является организация нескольких дренажных колодцев, которые будут способны принять нужный объем воды.

Следует отметить, что и при меньшем уклоне вода даже при 1 см на 1 метр и меньше все равно, подчиняясь законам физики, будет стараться уходить ниже уровнем, но скорость протекания будет меньше, а это может способствовать заиливанию и засорению дрен. Да и любой хозяин, кто хоть раз в жизни прокладывал канализационные или дренажные трубы, знает, что соблюсти очень маленький уклон гораздо сложнее, чем больший. Поэтому в этом вопросе «стесняться» не стоит и смело задавать уклон в 3, 4 и даже 5 см на метр дренажной трубы, если позволяет длина и планируемый перепад глубины траншеи.

Дренажные колодцы являются одной из важнейших составляющих глубинного дренажа. Они могут быть трех основных типов:

• Поворотные колодцы – устраивают там, где дрены совершают поворот или идет соединение нескольких элементов. Эти элементы нужны для ревизии и прочистки дренажной системы, которую надо обязательно периодически делать. Они могут быть как небольших диаметров, которые только позволят производить чистку и промывку струей воды под напором, но могут быть и широкими, которые обеспечивают доступ человека.

• Водоприемные колодцы – их назначение абсолютно понятно по их названию. На тех участках, где отсутствует возможность отвести воды в глубину или за пределы возникает необходимость сбора воды. Такие колодцы предназначены именно для этого. Раньше они представляли собой в основном конструкцию из монолитного бетона, бетонных колец или оштукатуренного цементным раствором кирпича. Сейчас чаще всего применяются пластиковые емкости различного объема, которые защищены от засорения или заиливания геотекстилем и обсыпкой из щебня или гравия. Вода, собираемая в водоприемном колодце, может откачиваться за пределы участка при помощи специальных погружных дренажных насосов, может откачиваться и вывозиться автоцистернами, а может отстаиваться в колодце или бассейне для дальнейшего полива.

• Поглотительные колодцы предназначены для отвода воды в том случае, если рельеф участка не позволяет вывести влагу за его пределы, но нижележащие слои почвы обладают хорошей впитывающей способностью. К таким грунтам относятся песчаные и супесчаные. Такие колодцы делают больших диаметров (примерно 1,5 метра) и глубины (не менее 2 метров). Колодец засыпается фильтрующим материалом в виде песка, песчано-гравийной смеси, щебня, гравия, битого кирпича или шлака. Для предотвращения попадания размытого плодородного грунта или различных засорений сверху колодец укрывается и плодородным грунтом. Естественно, что боковые стенки и низ защищают обсыпкой. Вода, попадая в такой колодец, фильтруется его содержимым и уходит вглубь в песчаные или супесчаные почвы. Способность таких колодцев уводить воду с участка может быть ограниченной, поэтому их устраивают тогда, когда ожидаемая пропускная способность не должна превышать 1-1,5 м 3 в сутки.

Из систем дренажа главным и наиболее важным является глубинный дренаж, так как именно он обеспечивает нужный водный режим и участка, и всех находящихся на нем построек. Любая ошибка в проектировании и монтаже глубинного дренажа может привести к очень неприятным последствиям, которые могут привести к гибели растений, подтоплении подвалов, разрушению фундаментов домов, неравномерному осушению участка. Именно поэтому рекомендуется не пренебрегать геолого-геодезическими исследованиями и заказом проекта дренажной системы у специалистов. Если исправить огрехи в поверхностном дренаже возможно без сильного нарушения ландшафта участка, то с глубинным дренажем все гораздо серьезнее, цена ошибки слишком высока.

Цены на колодцы

Обзор комплектующих для дренажных систем

Для самостоятельного исполнения дренажа участка и строений, находящихся на нем, необходимо узнать какие комплектующие потребуются для этого. Из всего широчайшего их выбора мы постарались показать самые используемые в настоящее время. Если раньше на рынке доминировали западные производители, которые как монополисты диктовали высокие цены на свои изделия, то сейчас достаточное количество отечественных предприятий предлагают свою продукцию, которая по качеству ничем не уступает.

Детали для поверхностного дренажа

Для точечного и линейного поверхностного дренажа могут использоваться следующие детали:

Изображение	Наименование, производитель	Назначение и описание
	Лоток водоотводный бетонный 1000*140*125 мм со стальной штампованной оцинкованной решеткой. Производство - Россия.	Предназначен для поверхностного отвода воды. Пропускная способность 4,18 л/сек, способен выдержать нагрузку до 1,5 тонн (A15).	880 руб.
	Лоток водоотводный бетонный с чугунной решеткой, размеры 1000*140*125 мм. Производство – Россия.	Предназначение и пропускная способность такие же, как и в предыдущем примере. Способен выдержать нагрузку до 25 тонн (C250).	1480 руб.
	Лоток водоотводный бетонный со стальной оцинкованной ячеистой решеткой, размеры 1000*140*125 мм. Производство – Россия.	Предназначение и пропускная способность те же. Способен выдержать нагрузку до 12,5 тонн (B125).	1610 руб.
	Лоток полимербетонный водоотводный 1000*140*70 мм с пластиковой решеткой. Производство – Россия.	Предназначение то же, пропускная способность 1,9 л/сек. Способен выдержать нагрузку до 1,5 тонн (A15). Материал сочетает преимущества пластика и бетона.	820 руб.
	Лоток полимербетонный водоотводный 1000*140*70 мм с чугунной решеткой. Производство – Россия.	Пропускная способность та же. Способен выдержать до 25 тонн нагрузки (C250).	1420 руб.
	Лоток полимербетонный водоотводный 1000*140*70 мм со стальной ячеистой решеткой. Производство – Россия.	Пропускная способность та же. Способен выдержать до 12,5 тонн нагрузки (B125).	1550 руб.
	Лоток пластиковый водоотводный 1000*145*60 мм с оцинкованной штампованной решеткой. Производство – Россия.	Изготовлен из морозостойкого полипропилена. Пропускная способность 1,8 л/сек. Способен выдержать нагрузку до 1,5 тонн (A15).	760 руб.
	Лоток пластиковый водоотводный 1000*145*60 мм с чугунной решеткой. Производство – Россия.	Пропускная способность 1,8 л/сек. Способен выдержать нагрузку до 25 тонн (C250).	1360 руб.
	Дождеприемник пластиковый укомплектованный (сифон-перегородки 2 шт., корзина для мусора – 1 шт.). Размер 300*300*300 мм. С пластиковой решеткой. Производство – Россия.	Предназначен для точечного отвода воды, стекающей с кровли по водосточной трубе, а также может быть использован для сбора воды под дворовыми, садовыми поливочными кранами. Может соединяться с фасонными деталями диаметрами 75, 110, 160 мм. Съемная корзина обеспечивает быструю очистку. Выдерживает нагрузку до 1,5 тонн (A15).	За комплект вместе перегородками-сифонами, корзиной для сбора мусора и пластиковой решеткой – 1000 руб.
	Дождеприемник пластиковый укомплектованный (сифон-перегородки 2 шт., корзина для мусора – 1 шт.). Рразмер 300*300*300 мм. С чугунной решеткой «Снежинка». Производство – Россия.	Предназначение аналогичное предыдущему. Выдерживает нагрузку до 25 тонн (C250).	За комплект вместе перегородками-сифонами, корзиной для сбора мусора и чугунной решеткой – 1550 руб.
	Пескоуловитель – пластиковый с решеткой стальной оцинкованной. Размеры 500*116*320 мм.	Предназначен для сбора грязи и мусора в системах поверхностного линейного дренажа. Устанавливается в конце линии желобов (лотков) и в дальнейшем он присоединяется к трубам системы ливневой канализации диаметром 110 мм. Способен выдержать нагрузку до 1,5 тонн (A15).	За комплект вместе с решетками 975 руб.

В таблице мы намеренно показали лотки и дождеприемники российского производства, изготовленные из отличных друг от друга материалов и имеющих различную комплектацию. А также стоит заметить, что лотки имеют разную ширину и глубину и в соответствии с этим их пропускная способность также неодинакова. Вариантов материалов, из которых они изготовлены и размеров существует очень много, нет нужды приводить их все, так как это зависит от многих факторов: нужной пропускной способности, ожидаемой нагрузки на грунт, конкретной схемы реализации системы дренажа. Именно поэтому лучше всего расчеты дренажной системы доверить специалистам, которые вычислят и нужный размер, и количество, и подберут комплектующие.

О возможных комплектующих к дренажным лоткам, дождеприемников и пескоуловителям абсолютно не было нужды рассказывать в таблице, так как в каждом отдельном случае они будут разными. При покупке, если имеется проект системы, продавец всегда подскажет нужные. Ими могут быть торцевые заглушки для лотков, крепления для решеток, различные угловые и переходные элементы, усиливающие профили и другие.

Несколько слов следует сказать о пескоуловителях и дождеприемниках. Если поверхностный линейный дренаж вокруг дома реализован с дождеприемниками по углам (а так обычно и делается), то пескоуловители не потребуются. С их ролью прекрасно справляются дождеприемники с сифонными перегородками и корзинами для мусора. Если же линейный дренаж не имеет дождеприемников и переходит в канализационную дренажную трубу, то пескоуловитель обязателен. То есть, любой переход с дренажных лотков в трубы должен делаться либо при помощи дождеприемника, либо пескоуловителя. Только так и не иначе! Это делается для того, чтобы песок и различный тяжелый мусор не попадали в трубы, так как это может привести к их быстрому износу, а также со временем засорятся и они, и дренажные колодцы. Трудно не согласиться с тем, что легче периодически вынимать и промывать корзины, находясь на поверхности, чем спускаться в колодцы.

Поверхностный дренаж еще включает колодцы и трубы, но о них будет рассказано в следующем разделе, так как, в принципе, они одинаковы для обоих видов систем.

Детали для глубинного дренажа

Глубинный дренаж – это более сложная инженерная система, требующая большего количества деталей. В таблице мы приведем только основные из них, так как все их многообразие займет очень много места и внимания наших читателей. При желании не составит никакого труда найти каталоги производителей этих систем, подобрать нужные детали и комплектующие к ним.

Изображение	Наименование и производитель	Назначение и описание	Примерная цена (по состоянию на октябрь 2016 г)
	Дренажная труба диаметром 63 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия.	Предназначены для отвода избытка влаги от фундаментов и участков. Обернуты геотекстилем для предотвращения забивания пор грунтом, песком, что предотвращает засорение и заиливание. Имеют полную (круговую) перфорацию. Изготовлены из полиэтилена низкого давления (ПНД). Класс жесткости SN-4. Глубина заложения до 4 м.	За 1 м.п. 48 руб.
	Дренажная труба диаметром 110 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия.	аналогично указанным выше	За 1 м.п. 60 руб.
	Дренажная труба диаметром 160 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия.	аналогично указанным выше	За 1 м.п. 115 руб.
	Дренажная труба диаметром 200 мм из ПНД гофрированная одностенная в геотекстильном фильтре. Производитель «Сибур», Россия.	аналогично указанным выше	За 1 м.п. 190 руб.
	Дренажные трубы одностенные гофрированные из ПНД с фильтром из кокосовой койры диаметрами 90, 110, 160, 200 мм. Страна производитель- Россия.	Предназначены для отвода избыточной влаги от фундаментов и участков на глинистых и торфяных почвах. Кокосовая койра имеет повышенную мелиоративность и прочность по сравнению с геотекстилем. Имеют круговую перфорацию. Класс жесткости SN-4. Глубина заложения до 4 м.	219, 310, 744, 1074 руб. за 1 м.п. (в зависимости от диаметра).
	Дренажные трубы двухслойные с фильтром из геотекстиля Typar SF-27. Внешний слой ПНД гофрированный, внутренний слой ПВД гладкий. Диаметры 110, 160, 200 мм. Страна производитель – Россия.	Предназначены для отвода избыточной влаги от фундаментов и участков на всех видах почв. Имеют полную (круговую) перфорацию. Внешний слой защищает от механических воздействий, а внутренний позволяет за счет своей гладкой поверхности отводить большее количество воды. Двухслойная конструкция имеет класс жесткости SN-6 и позволяет прокладывать трубы на глубине до 6 метров.	160, 240, 385 руб. за 1 м.п. (в зависимости от диаметра).
	Трубы ПВХ для канализации гладкие с раструбом наружным диаметром 110, 125, 160, 200 мм, длина соответственно 1061, 1072, 1086, 1106 мм. Страна производитель – Россия.	Предназначены для организации наружной канализационной системы, а также ливневой канализации или системы водоотведения. Имеют класс жесткости SN-4, что позволяет их закладывать на глубине до 4 метров.	180, 305, 270, 490 руб. за трубы: 110*1061 мм, 125*1072 мм, 160*1086 мм, 200*1106 мм соответственно.
	Шахты колодца диаметром 340, 460, 695, 923 мм из ПНД. Страна производитель – Россия.	Предназначены для создания дренажных колодцев (поворотных, водоприемных, поглотительных). Имеют двухслойную конструкцию. Кольцевая жесткость SN-4. Максимальная длина – 6 метров.	950, 1650, 3700, 7400 руб. за колодцы диаметрами 340, 460, 695, 923 мм соответственно.
	Дно-заглушка колодцев диаметрами 340, 460, 695, 923 мм из ПНД. Страна производитель – Россия.	Предназначено для создания дренажных колодцев: поворотных или водоприемных.	940, 1560, 4140, 7100 за колодцы диаметрами 340, 460, 695, 923 мм соответственно.
	Врезки в колодец по месту диаметрами 110, 160, 200 мм. Страна производитель – Россия.	Предназначены для врезки в колодец на любом уровне канализационных или дренажных труб соответствующих диаметров.	350, 750, 2750 руб. за врезки диаметрами 110, 160, 200 мм соответственно.
	Люк полимербетонный для колодцев дренажных диаметром 340 мм. Страна производитель – Россия.		500 руб.
	Люк полимербетонный для колодцев дренажных диаметром 460 мм. Страна производитель – Россия.	Предназначен для установки на дренажные колодцы. Выдерживает нагрузку до 1,5 тонн.	850 руб.
	Геотекстиль из полиэфира плотностью 100 г/м². Страна производитель – Россия.	Используется для создания дренажных систем. Не подвержен гниению, воздействию плесени, грызунов и насекомых. Штрина рулона от 1 до 6 м.	20 руб. за 1 м².

Из представленной таблицы видно, что стоимость деталей даже российского производства для дренажных систем трудно назвать дешевой. Но эффект от их применения будет радовать хозяев участка не менее 50 лет. Именно о таком сроке службы заявляют производителя. Учитывая, что материал изготовления деталей для дренажа абсолютно инертен по отношению ко всем веществам, встречающимся в природе, можно предположить, что срок службы будет гораздо больше заявленного.

Ранее широко использовавшиеся асбоцементные или керамические трубы мы намеренно в таблице не указывали, так как кроме высокой цены и трудностей в транспортировке и монтаже они ничего не принесут. Это вчерашний век.

Для создания дренажных систем существует еще масса комплектующих различных производителей. К ним можно отнести лотковые части, которые могут быть пропускными, соединительными, сборными и тупиковыми. Они предназначены для соединения дренажных труб различных диаметров с колодцами. В них предусмотрены соединения дренажных труб под различными углами.

При всех очевидных преимуществах лотковых частей с раструбами для труб цена на них очень высока. Например, деталь, которая изображена на рисунке выше, стоит 7 тыс. рублей. Поэтому в большинстве случаев применяют врезки в колодец, указанные в таблице. Еще одним преимуществом врезок является то, что их можно делать на любом уровне и под каким угодно углом друг к другу.

Помимо тех деталей для дренажных систем, которые указаны в таблице, существует много других, подбираемых по расчету и при монтаже по месту. К ним могут относиться различные манжеты и уплотнительные кольца, соединительные муфты, тройники и крестовины, обратные клапаны для дренажных и канализационных труб, эксцентрические переходы и горловины, отводы, заглушки и многое другое. Их правильным подбором следует заниматься, прежде всего, при проектировании, а потом вносить коррективы при монтаже.

Видео: Как выбрать дренажную трубу

Видео: Дренажные колодцы

Если читатели найдут на просторах интернета статьи о дренаже, где сказано о том, что сделать дренаж своими руками легко, то мы советуем сразу закрыть эту статью не читая. Сделать дренаж своими руками – задача не из легких. Но, главное, что это возможно, если делать все последовательно и правильно.

Проектирование дренажной системы участка

Дренажная система – сложный инженерный объект, который требует к себе соответствующего отношения. Поэтому мы рекомендуем своим читателям проектирование дренажа участка заказывать у профессионалов, которые учтут абсолютно все: и рельеф участка, и имеющиеся (или планируемые) строения, и состав грунта, и глубину УГВ, и другие факторы. После проектирования у заказчика окажется на руках комплект документов, который включает:

• План участка с его рельефом.
• Схему укладки труб пристенного или кольцевого дренажа с указанием сечения и вида труб, глубины залегания, необходимых уклонов, расположения колодцев.
• Схему дренажа участка также с указанием глубины траншей, видов труб, уклонов, расстояния между соседними дренами, расположения поворотных или водоприемных колодцев.

Самостоятельно сделать подробный проект дренажной системы без знаний и опыта будет трудно. Именно поэтому следует обращаться к профессионалам

• Схему поверхностного точечного и линейного дренажа с указанием размера лотков, пескоуловителей, дождеприемников, применяемых канализационных труб, расположения водоприемных колодцев.
• Поперечные размеры траншей пристенного и глубинного дренажа с указанием глубины, материала и толщины обсыпки, вида применяемого геотекстиля.
• Расчет необходимых комплектующих и материалов.
• Пояснительная записка к проекту, описывающая всю дренажную систему и технологию выполнения работ.

Проект дренажной системы участка стоит значительно ниже, чем архитектурный, поэтому мы еще раз настоятельно советуем обращаться к специалистам. Это минимизирует вероятность ошибок при самостоятельном обустройстве дренажа.

Оборудование пристенного дренажа дома

Для защиты фундаментов домов от воздействия грунтовых вод делают так называемый пристенный дренаж, который располагается вокруг всего дома с внешней его стороны на некотором расстоянии от подошвы фундамента. обычно это 0,3-0,5 м, но в любом случае не более 1 метра. Пристенный дренаж делают еще на этапе строительства дома вместе с мероприятиями по утеплению и гидроизоляции фундамента. Когда такой вид дренажа необходим в любом случае?

Цены на дренажные системы

• Когда дом имеет цокольный этаж.

• Когда заглубленные части фундамента находятся на расстоянии не более 0,5 метра над уровнем грунтовых вод.
• Когда дом строится на глинистых или суглинистых грунтах.

Все современные проекты домов практически всегда предусматривают пристенный дренаж. Исключением могут быть только те случаи, когда фундамент закладывается на песчаных почвах, которые не промерзают больше чем на 80 см.

Типовая конструкция пристенного дренажа показана на рисунке.

На некотором расстоянии от подошвы фундамента, ниже его уровня приблизительно на 30 см делается выравнивающий слой песка 10 см, на который укладывается геотекстильная мембрана плотностью не менее 150 г/м², на которую насыпается слой щебня фракции 20-40 мм толщиной не менее 10 см. Вместо щебня вполне может использоваться мытый гравий. Щебень лучше использовать гранитный, но не известняковый, так как последний имеет свойство размываться постепенно водой. На подушку из щебня укладывается дренажная труба, обернутая геотекстилем. Трубам придается нужный уклон – не менее 2 см на 1 погонный метр трубы.

В местах поворота трубы обязательно делаются ревизионно-смотровые колодцы. Правилами допускается их делать через один поворот, но практика подсказывает, что лучше на этом не экономить и ставить их при каждом повороте. Уклон труб делают в одном направлении (на рисунке от точки К1, через точки К2 и К3, к точке К4). При этом обязательно нужно учитывать рельеф местности. Предполагается, что точка К1 находится на самом высоком месте, а К4 на самом низком.

Врезка дренов в колодцы производится не с самого основания, а с отступом минимум 20 см от дна. Тогда попавший мелкий мусор или ил не задержится в трубах, а будет оседать в колодце. В дальнейшем при ревизии системы можно размыть заилившееся днище сильной струей воды, которая унесет все ненужное. Если грунт в районе расположения колодцев имеет хорошую поглощающую способность, то днище не делают. Во всех других случаях лучше оборудовать колодцы днищем.

Поверх дренов снова насыпается слой щебня или мытого гравия толщиной не менее 20 см, а затем асе оборачивается ранее уложенной геотекстильной мембраной. Сверху такой «укутанной» конструкции из дренажной трубы и щебня делается засыпка из песка, а сверху после его утрамбовки уже организуется отмостка здания, которая также призвана , но уже в систему поверхностного линейного дренажа. Даже если атмосферная вода попадет с наружной стороны фундамента, то, пройдя сквозь песок, она попадет в дрены и по ним, в конце концов, сольется в главный коллекторный колодец, который может оборудоваться насосом. Если позволяет рельеф участка, то из коллекторного колодца делают перелив без насоса, удаляющий воду за пределы в сточную канаву, искусственный или естественный водоем или систему ливневой канализации. Подключать дренаж к обычной канализационной системе нельзя ни в коем случае.

Если грунтовые воды начинают «подпирать» снизу, то они, прежде всего, пропитывают песчаную подготовку и щебень, в котором находятся дрены. Скорость движения воды по дренам выше, чем в грунте, поэтому вода быстро удаляется и сливается в коллекторный колодец, который заложен ниже, чем дрены. Получается, что внутри замкнутого контура из дренажных труб вода просто не сможет подняться выше уровня дренов, а значит и основание фундамента, и пол в цокольном этаже будут сухими.

Такая схема пристенного дренажа очень часто применяется и работает очень эффективно. Но в ней есть существенный недостаток. Это обратная засыпка всей пазухи между фундаментом и краем котлована песком. Учитывая немалый объем пазухи, за эту засыпку придется выложить кругленькую сумму. Но есть красивый выход из этой ситуации. Чтобы не делать засыпку песком можно применить специальную профилированную геомембрану, представляющую собой полотно из ПНД или ПВД с различными добавками, имеющее рельефную поверхность в виде маленьких усеченных конусов. Когда подземную часть фундамента оклеивают такой мембраной, то она выполняет две главные функции.

• Сама геомембрана – отличный гидроизолятор. Она не позволяет влаге проникнуть к стенам подземной конструкции фундамента.
• Рельефная поверхность мембрану способствует тому, чтобы вода, появившаяся на ней, свободно стекала вниз, где ее «перехватят» проложенные дрены.

Конструкция пристенного дренажа с использованием геомембраны показана на следующем рисунке.

На внешнюю стену фундамента после мероприятий по и утепления (если оно необходимо) наклеивается или крепится механически геомембрана рельефной частью (пупырышками) наружу. На нее сверху закрепляется геотекстильное полотно плотностью 150-200 г/м², которое будет препятствовать засорению рельефной части геомембраны частицами грунта. Дальнейшая организация дренажа идет обычно: на слой из песка помещается дрена в обсыпке из щебня и укутанная геотекстилем. Только засыпка пазух идет не песком или щебнем, а обычным грунтом, вынутым при рытье котлована или глиной, что существенно дешевле.

Дренаж воды, «подпирающей» фундамент снизу, идет как в предыдущем случае. А вот вода, поступившая к стене снаружи через увлажненный грунт или проникшая в промежуток между фундаметом и грунтом, будет идти по пути наименьшего сопротивления: просачиваться через геотекстиль, свободно стекать по рельефной поверхности геомембраны, проходить через щебень и попадать в дрену. Фундаментам, защищенным таким способом не будет ничего угрожать в течение минимума в 30-50 лет. В цокольных этажах таких домов всегда будет сухо.

Рассмотрим основные этапы создания системы пристенного дренажа дома.

Изображение	Описание действий
	После того как проведены мероприятия по сооружению фундамента, его первичной обмазочной, а затем рулонной гидроизоляции и утеплению, на внешнюю стену фундамента, включая его подошву при помощи специальной мастики, которая не разъедает пенополистирол, наклеивается геомембрана рельефной частью наружу. Верхняя часть мембраны должна выступать за уровень будущей засыпки минимум на 20 см, а нижняя доходить до самого низа фундамента, включая и подошву.
	Стыки большинства геомембран имеют специальный замок, который «защелкивается» путем нахлеста одного листа над другим, а затем постукиванием резинового молотка.
	Поверх геомембраны крепится геотекстильное полотно плотностью 150-200 г/м². Лучше применять не иглопробивной, а термоскрепленный геотекстиль, так как он меньше подвержен засорению. Для фиксации используются тарельчатые дюбели. Шаг крепления дюбелей – не более 1 м по горизонтали и не более 2 м по вертикали. Нахлест соседних полотен геотекстиля друг на друга – не менее 10-15 см. тарельчатые дюбели должны приходиться на место стыка.
	В верхней части геомембраны и геотекстиля рекомендуется применять специальную монтажную планку, которая прижмет оба слоя к конструкции фундамента.
	Дно котлована с внешней стороны фундамента зачищается до необходимого уровня. Уровень можно контролировать теодолитом с мерной планкой, лазерным уровнем и подручной деревянной планкой с нанесенными метками, натянутым и выставленным при помощи гидроуровня натянутым шнуром. Можно еще «отбить» на стене горизонтальную линию и измерять глубину при помощи рулетки.
	На дно насыпается мытый песок слоем не менее 10 см, который смачивается водой и трамбуется механическим или ручным способом до состояния, пока при ходьбе не будет практически не оставаться следов.
	В намеченных местах устанавливаются ревизионно-смотровые колодцы. Для этого достаточно применить шахты диаметром 340 или 460 мм. Отмерив нужную длину их можно обрезать или обычной ножовкой по дереву, или электролобзиком, или сабельной пилой. Первоначально колодцы надо обрезать на 20-30 см больше расчетной длины, а в дальнейшем, при оформлении ландшафта уже подогнать под него.
	На колодцы устанавливают днища. Для этого в однослойных колодцах (например, Wavin) укладывают резиновую манжету в ребро корпуса, затем смазывают ее мыльным раствором и насаживают днище. Оно должно входить с усилием.
	В двухслойных колодцах российского производства перед установкой манжеты необходимо ножом вырезать полоску внутреннего слоя, а затем сделать так же, как и в предыдущем случае.
	Колодцы устанавливаются на свои намеченные места. Площадки для их установки утрамбовываются и выравниваются. На их боковых поверхностях делаются отметки входа и выхода центров дренов (с учетом уклонов 2 см на 1 погонный метр трубы). Напоминаем, что входы и выходы дренов должны быть на расстоянии не менее 20 см от днища.
	Для удобства врезки муфт колодцы лучше поместить горизонтально и соответствующей муфте коронкой с центровочным сверлом сделать отверстия. При отсутствии коронки можно сделать отверстия и электролобзиком, но это требует определенных навыков.
	После этого края зачищаются от заусенцев ножом или щеткой.
	Внутрь отверстия помещается внешняя резиновая манжета муфты. Она должна одинаково зайти внутрь колодца и остаться снаружи (примерно по 2 см).
	Внутренняя поверхность резиновой манжеты муфты смазывается мыльным раствором, а затем вставляется пластиковая часть до упора. Примыкания резиновой части муфты к колодцу можно промазать водостойким герметиком.
	Колодцы устанавливаются на свои места и выравниваются по вертикали. На песчаной подушке расстилается геотекстиль. На него насыпается гранитный щебень фракции 5-20 мм или мытый гравий слоем не менее 10 см. При этом учитываются нужные уклоны дренажных труб. Щебень разравнивается и утрамбовывается.
	Отмеряются и нарезаются перфорированные дренажные трубы нужного размера. Трубы вставляются в муфты, врезанные в колодцы после смазки манжеты мыльным раствором. Проверяется их уклон.
	На дрены насыпается сверху слой щебня или гравия не менее 20 см. затем края геотекстильного полотна заворачиваются друг на друга и сверху присыпаются 20 см слоем песка.
	В намеченном месте выкапывается котлован для коллекторного колодца системы дренажа. Уровень его залегания, естественно, должен быть ниже самой нижней дрены, чтобы принять воду от пристенного дренажа. К этому котловану от нижнего по уровню ревизионно-смотрового колодца копается траншея для укладки канализационной трубы.
	В качестве коллекторного колодца могут использоваться шахты диаметрами 460, 695 и даже 930 мм. Также может обустраиваться сборный колодец из железобетонных колец. Врезка канализационной трубы в приемный коллекторный колодец делается точно так же, как и дренов.
	Канализационная труба, ведущая от нижнего по уровню колодца пристенного дренажа до коллекторного колодца, укладывается на песчаную подушку 10 см и сверху присыпается песком не менее 10 см толщины. После утрамбовки песка траншея засыпается грунтом.
	Система проверяется на работоспособность. Для этого в самый верхний по уровню колодец наливается вода. После заполнения дна вода должна начать утекать по дренам в другие колодцы и после заполнения их днищ, в конце концов, утекать в коллекторный колодец. Никакого обратного тока быть не должно.
	После проверки работоспособности пазухи между краем котлована засыпаются грунтом. Предпочтительней для этого использовать карьерную глину, которая создаст водонепроницаемый замок вокруг фундамента.
	Колодцы закрываются крышками во избежание их засорения. Окончательная подрезка и установка крышек должна производиться вместе с ландшафтными работами.

Коллекторный водосборный колодец может оборудоваться обратным клапаном, который даже при его переполнении не позволить воде течь обратно в дрены. А также в колодце может быть автоматический . При повышении УГВ до критических значений в колодце будет собираться вода. Насос настраивают так, чтобы при превышении в колодце определенного уровня он будет включаться, и откачивать воду за пределы участка или в другие емкости или водоемы. Таким образом, УГВ в районе фундамента всегда будет ниже, чем проложенные дрены.

Бывают, что для системы пристенного дренажа и поверхностного применяют один коллекторный колодец. Специалисты этого делать не рекомендуют, так как во время интенсивного таяния снега или сильных дождей за короткое будет собираться очень большое количество воды, которое только помешает инспектировать УГВ в районе фундамента. Воду от осадков и талого снега лучше собирать в отдельные емкости и использовать для полива. В случае переполнения ливневых колодцев воду из них можно точно так же перекачать в другое место дренажным насосом.

Видео: Пристенный дренаж дома

Оборудование кольцевого дренажа дома

Кольцевой дренаж в отличие от пристенного располагается не вплотную к конструкции фундамента, а на некотором расстоянии от него: от 2 до 10 метров и более метров. В каких случаях устраивают именно кольцевой дренаж.

• В случае если дом уже построен и любое вмешательство в конструкцию фундамента нежелательно.
• Если дом не имеет цокольного этажа.
• Если дом или группа строений построены на песчаных или супесчаных почвах, которые имеют хорошую проницаемость для воды.
• Если другие виды дренажа не справляются при сезонном подъеме грунтовых вод.

Независимо от того, что кольцевой дренаж является гораздо более простым в практической реализации – отношение к нему должно быть более серьезным, чем к пристенному. Почему?

• Очень важной характеристикой является глубина заложения дрен. В любом случае глубина заложения должна быть больше, чем глубина залегания подошвы фундамента или уровень пола подвала.
• Расстояние от фундамента до дрены также является важной характеристикой. Чем более песчаные почвы, тем больше должно быть расстояние. И наоборот – чем более глинистые почвы, тем ближе могут располагаться дрены к фундаменту.
• При расчете кольцевого фундамента также учитывается уровень грунтовых вод, его сезонные колебания и направление их притока.

Исходя из всего вышеизложенного, можно смело утверждать, что расчет кольцевого дренажа лучше доверить специалистам. Казалось бы, что чем ближе будет дрена к дому и чем глубже она будет заложена – тем лучше будет для защищаемого строения. Оказывается, нет! Любой дренаж изменяет гидрогеологическую обстановку в районе фундамента, что далеко не всегда хорошо. Задача дренажа не полностью осушить участок, а понизить УГВ до таких значений, которое не будет мешать жизни человека и растений. Дренаж – это своего рода договор с силами Матушки Природы, а не попытка «переписать» действующие законы.

Один из вариантов устройства кольцевой дренажной системы показан на рисунке.

Видно, что вокруг дома уже за пределами отмостки выкопана траншея на такую глубину, чтобы верхняя часть дренажной трубы лежала ниже нижней точки фундамента на 30-50 см. Траншея выстлана геотекстилем и сама труба тоже находится в оболочке из него. Минимальный подстилающий слой из щебня должен быть не менее 10 см. Минимальный уклон дренов диаметром 110-200 мм – 2 см на 1 погонный метр трубы. На рисунке показано, что вся траншея засыпана щебнем. Это вполне допустимо и не противоречит ничему кроме здравого смысла, с точки зрения излишних трат.

На схеме показано, что ревизионно-контрольные колодцы поставлены через один поворот, что является вполне допустимым, если дренажная труба будет проложена цельным отрезком, без всяких фитингов. Но все же лучше их делать на каждом повороте. Это со временем сильно облегчит обслуживание системы дренажа.

Система кольцевого дренажа может прекрасно «ужиться» с системой поверхностного точечного и линейного дренажа. В одной траншее могут быть на нижнем уровне уложены дрены, а рядом с ними или сверху в слое песка могут укладываться канализационные трубы, ведущие от лотков и дождеприемников к колодцу сбора дождевой и талой воды. Если путь и одних, и других ведут в один коллекторный водосборный колодец, то это вообще замечательно, количество земляных работ сокращается существенно. Хотя, напомним, что мы рекомендовали собирать эти воды отдельно. Их можно собирать вместе только в одном случае – если вся вода от осадков и извлеченная из грунта удаляется (естественным путем или принудительно) с участка в коллективную систему ливневой канализации, сточную канаву или водоем.

При организации кольцевого дренажа вначале откапывается траншея на расчетную глубину. Ширина траншеи в районе ее дна должна быть не менее 40 см дну траншеи сразу придается определенный уклон, контроль которого удобнее всего вести теодолитом, а при его отсутствии натянутый горизонтально шнур и мерная рейка из подручных средств будет в помощь.

На дно насыпается мытый песок слоем не менее 10 см, который тщательно трамбуется. Очевидно, что механизированным способом это в узкой траншее сделать невозможно, поэтому используют ручную трамбовку.

Установка колодцев, врезка муфт, подсыпка гранитного щебня или гравия, укладка и подключение дрен производится точно так же, как и при организации пристенного дренажа, поэтому повторяться нет никакого смысла. Отличием является то, что при кольцевом дренаже траншею после щебня и геотекстиля лучше засыпать не грунтом, а песком. Насыпают только верхний плодородный слой грунта примерно 10-15 см. Затем, уже при ландшафтном оборудовании участка учитывают места прокладки дрен и в этих местах не высаживают деревья или кустарники с мощной корневой системой.

Видео: Дренаж вокруг дома

Оборудование поверхностного точечного и линейного дренажа

Как и во всех случаях, система поверхностного дренажа может быть успешно смонтирована только в том случае, когда есть проект или хотя бы самостоятельно изготовленный план. На этом плане необходимо учесть все – от точек приема воды, до емкости, куда будет сливаться дождевая и талая вода. При этом надо учитывать уклоны трубопроводов и лотков, направление движения по лоткам.

Система поверхностного дренажа может быть смонтирована при уже имеющейся отмостке, дорожках из тротуарной плитки или брусчатки. Возможно, что в какую ту из их частей придется вмешаться, но это все равно не потребует полного демонтажа. Рассмотрим пример монтажа поверхностной системы дренажа на примере полимербетонных лотков и пескоуловителей (песколовок) и канализационных труб.

Для проведения работ понадобится очень простой набор инструментов:

• Лопаты совковая и штыковая;
• Строительный пузырьковый уровень длиной от 60 см;
• Молоток слесарный;
• Молоток резиновый для укладки плитки или брусчатки;
• Строительный разметочный шнур и набор кольев из дерева или отрезков арматуры;
• Кельма и шпатели;
• Рулетка;
• Нож строительный;
• Стамеска;
• Углошлифовальная машина (болгарка) с дисками не менее 230 мм по камню и металлу;
• Емкость для приготовления растворов.

Дальнейший процесс представим в виде таблицы.

Изображение	Описание процесса
	Учитывая план или проект поверхностного дренажа, необходимо определиться с точками сброса воды, то есть теми местами, где вода, собранная с поверхности будет уходить в канализационный трубопровод, ведущий к дренажному колодцу. Глубину заложения этого трубопровода надо делать ниже глубины промерзания грунта, что для большинства заселенных климатических зон России составляет 60-80 см. в наших интересах минимизировать количество точек сброса, но обеспечить нужную пропускную способность дренажа.
	Сброс воды в трубопровод необходимо делать или через пескоуловители, или через дождеприемники, чтобы обеспечить фильтрацию мусора и песка. Прежде всего, надо предусмотреть их подключение при помощи стандартных фасонных элементов наружной канализации к трубопроводу и примерить эти элементы по месту установки.
	Подключение дождеприемников, находящихся под водосточными трубами лучше предусмотреть заранее, еще на этапе обустройства пристенного дренажа, чтобы при таянии снега в период оттепелей и межсезонья вода, стекающая с крыш сразу попадала в подземный трубопровод и не замерзала бы в лотках, на отмостках и дорожках.
	Если нет возможности установки пескоуловителей, то можно канализационный трубопровод подключить непосредственно к лоткам. Для этого в полимербетонных лотках есть специальные технологические отверстия, позволяющие подключать вертикальный трубопровод.
	У некоторых производителей есть специальные корзинки, закрепляемые в вертикальный сброс вода, которые защищают систему дренажа от засорения.
	Большинство пластиковых лотков кроме вертикального подключения еще могут иметь и боковое. Но это стоит делать только тогда, когда есть уверенность в чистоте отводимых вод, так как чистить дренажные колодцы и водосборные емкости гораздо труднее, чем корзинки.
	Для установки элементов поверхностного дренажа вначале надо выбрать грунт на необходимую глубину и ширину. Для этого при уже имеющемся газоне срезают дерн на требуемую ширину, которая определяется как ширина устанавливаемого элемента плюс 20 см – по 10 см с каждой стороны. Возможно, что придется демонтировать бордюры и крайние ряды тротуарной плитки или брусчатки.
	В глубину для установки элементов водоотвода необходимо грунт выбирать на величину глубина элемента плюс 20 см. из них 10 см на песчаную или щебневую подготовку, а 10 см на бетонное основание. Грунт извлекается, основание зачищается и трамбуется и в дальнейшем делается подсыпка из щебня фракции 5-20 мм. Затем вбиваются колышки и натягивается шнур, который будет определять уровень устанавливаемых лотков.
	Элементы поверхностного водоотвода примеряются по месту установки. При этом следует учитывать направление тока воды, которое обычно указывается на боковой поверхности лотков.
	В элементах водоотвода проделываются отверстия для подключения канализационных труб. В пластиковых лотках это делается ножом, а в полимербетонных стамеской и молотком.
	При подгонке деталей может возникнуть необходимость отрезать часть лотка. Пластиковые легко режутся ножовкой, а полимербетонные болгаркой. Металлические оцинованные решетки нарезаются ножницами по металлу, а чугунные – болгаркой.
	На последних лотках при помощи специального клея-герметика устанавливаются торцевые заглушки.
	Для установки элементов поверхностного водоотвода лучше всего использовать готовые сухие смеси пескобетона М-300, которые есть в ассортименте многих производителей. В подходящей емкости приготавливается раствор, которые должен быть по консистенции плотным. Монтаж лучше вести от точек сброса – пескоуловителей. На подготовленное основание выкладывается бетон.
	Затем он выравнивается кельмой и эту подушку устанавливается пескоуловитель.
	Затем он выставляется по ранее натянутому шнуру. При необходимости лоток усаживают на место при помощи резинового молотка.
	Правильность установки проверяют по шнуру и по уровню.
	Лотки и пескоуловители выставляются так, чтобы при установленной решетке ее плоскость находилась на 3-5 мм ниже уровня поверхности. Тогда вода будет беспрепятственно стекать в лотки, решетки не будут повреждаться от колес автомобиля.
	Установленный по уровню пескоуловитель сразу фиксируется с боковых сторон бетонной смесью. Формируется так называемый бетонный каблук.
	Аналогично на бетонное основание устанавливаются и водоотводные лотки.
	Они также выравниваются и по шнуру, и по уровню.
	После установки места стыков замазываются специальным герметиком, который всегда предложат при покупке лотков.
	Опытные монтажники могут применять герметик еще до установки лотков, нанося его на торцы еще до монтажа.
	При установке пластиковых лотков в бетон они могут деформироваться. Поэтому их монтаж лучше производить с установленными решетками, которые во избежание их загрязнения лучше обернуть полиэтиленовой пленкой.
	Если поверхность ровная и не имеет уклонов, то обеспечить требуемый уклон лотков будет проблематично. Выходом из этой ситуации является установка каскада лотков одинаковой ширины, но разной глубины.
	После установки всех элементов поверхностного дренажа оформляется бетонный каблук, а затем устанавливается на место брусчатка или тротуарная плитка, если они демонтировались. Поверхность брусчатки должна быть выше на 3-5 мм решетки водоотводного лотка.
	Между брусчаткой и лотками обязательно нужно сделать деформационный шов. Вместо рекомендуемых резиновых шнуров можно использовать свернутую вдвое полоску рубероида и герметик.
	После схватывания бетона, чере 2-3 дня можно сделать обратную подсыпку вынутого грунта.
	После утрамбовки грунта сверху выкладывается ранее снятый слой дерна. Его нужно укладывать выше на 5-7 см, чем остальная поверхность газона, так как со временем он утрамбуется и осядет.
	После промывки всей системы поверхностного дренажа и проверки ее работоспособности лотки, дождеприемники и пескоуловители закрываются решетками. Подвергать элементы вертикальной нагрузке можно только через 7-10 дней.

При эксплуатации системы поверхностного дренажа надо обязательно периодически чистить дождеприемники и пескоуловители. При необходимости можно снимать защитные решетки и промывать сильной струей воды сами лотки. Вода, собранная после дождей или таяния снега самая подходящая для того, чтобы в дальнейшем ее использовать для полива сада, огорода или газонов. Грунтовые воды, которые собирает система глубинного дренажа, могут иметь иной химический состав и не всегда их можно использовать для таких же целей. Поэтому мы еще раз напоминаем и советуем нашим читателям собирать грунтовые и атмосферные воды отдельно.

Видео: Монтаж системы водоотвода

Оборудование глубинного дренажа участка

Мы уже описывали, в каких случаях нужен глубинный дренаж участка и выяснили, что он нужен практически всегда, чтобы навсегда забыть о проблемах застоявшихся луж, постоянной грязи или гибели различных растений, не переносящих переувлажненные почвы. Сложность оборудования глубинного дренажа в том, что если на участке уже оформлен ландшафт, высажены деревья и кустарники, есть ухоженный газон, то придется этот порядок нарушить хотя бы частично. Поэтому мы рекомендуем на приобретаемых новых участках под строительство сразу организовать систему глубинного дренажа. Как и во всех других случаях, проект такой дренажной системы необходимо заказывать у специалистов. Самостоятельный некорректный расчет и исполнение дренажной системы может привести к тому, что на участке переувлажненные места будут соседствовать с сухими.

На участках с ярко выраженным рельефом дренажная система может стать красивой частью ландшафта. Для этого организуется открытый канал или сеть каналов, по которым вода может беспрепятственно уходить за пределы участка. В эти же каналы можно направить и ливнестоки с крыши. Но читатели наверняка согласятся с авторами, что наличие большого количества каналов будет приносить больше неудобств, чем выгод от их созерцания. Именно поэтому чаще всего оборудуют глубинный дренаж закрытого типа. Противники глубинного дренажа могут приводить аргументы, что такие системы могут привести к чрезмерному осушению плодородной почвы, что негативно скажется на растениях. Однако, любые плодородные почвы обладают очень хорошим и полезным свойством – они удерживают ровно столько воды в своей толще, сколько необходимо и растения, произрастающие на почвах, берут из нее ровно столько воды, сколько необходимо для их корневой системы.

Основным руководящим документом для организации системы дренажа является графический план дренажной системы, где указано все: расположение коллекторных и накопительных колодцев, сечение дренажных труб и глубина их залегания, поперечный разрез дренажной траншеи и другая полезная информация. Пример плана дренажной системы представлен на рисунке.

Рассмотрим основные этапы создания глубинного дренажа участка.

Изображение	Описание процесса
	Прежде всего, производится разметка участка, при которой с плана на местность переносится положение основных элементов дренажной системы. Трассы дренажных труб обозначают натянутым шнуром, который сразу можно натянуть либо горизонтально, либо с уклоном, который должен быть на каждом из участков.
	Выкапывается котлован под накопительный дренажный колодец требуемой глубины. Дно котлована уплотняется и на него насыпается и утрамбовывается 10 см песка. Примеряется по месту тело колодца.
	По направлению от колодца в сторону начала главной коллекторной трубы откапывается траншея, дну которой сразу придается нужный уклон, указанный в проекте, но не менее 2 см на 1 погонный метр трубы. Ширина траншеи в районе дна – 40 м. Глубина зависит от конкретного проекта.
	От коллекторной траншеи выкапываются траншеи для дренов, которые будут подключаться к коллекторной трубе. Дну траншей сразу придается нужный уклон. Ширина траншей в районе дна 40 см. глубина – согласно проекта. На глинистых и суглинистых почвах средняя глубина залегания дренов 0,6-0,8 метра, а на песчаных – 0,8-1,2 метра.
	Готовятся места расположения поворотных и коллекторных ревизионно смотровых колодцев.
	После проверки глубины и требуемых уклонов, на дно всех траншей насыпается 10 см песка, который в дальнейшем смачивается и утрамбовывается ручным способом.
	На дно траншей выстилается геотекстиль так, чтобы он заходил и на боковые стенки. В зависимости от глубины траншеи и ширины геотестильного полотна оно закрепляется или на стенках траншеи, или сверху.
	Устанавливаются и примеряются колодцы на свои места, отмечаются места врезки муфт. Затем колодцы извлекаются и в них врезаются нужные муфты для подключения дренов, монтируются днища.
	Колодцы устанавливаются на свои места, выравниваются по уровню. В траншеи засыпается слой гранитного щебня или мытого гравия фракции 20-40 мм, толщиной 10 см. Щебеночный слой утрамбовывается, создаются нужные уклоны.
	Отрезаются нужные отрезки дренажных труб, которые комплектуются заглушками (при необходимости). В большинстве случаев дрены-лучи исполняют из труб диаметром 110 мм, а коллекторные – 160 мм. Трубы укладываются в траншеи и подключаются к муфтам колодцев и фитингам. Проверяется глубина их залегания и уклоны.
	Поверх дренов насыпается 20 см слой щебня или мытого гравия. После утрамбовки щебеночный слой укрывается геотекстилем, ранее закрепленным на стенах траншей или сверху.
	Система дренажа проверяется на работоспособность. Для этого в различных местах, где проложены дрены, в траншеи наливается большое количество воды. Контролируется ее впитывание в щебеночный слой и протекание через поворотные, коллекторные колодцы и попадание в главный водосборный колодец.
	Поверх геотекстиля насыпается слой песка, не менее 20 см. песок утрамбовывается, а сверху него траншеи засыпаются плодородным грунтом – 15-20 см.
	На колодцы надеваются крышки.

Даже если глубинный дренаж участка делался без проекта, все равно надо составить , на котором обозначить места расположения дренов и глубину их залегания. Это поможет в дальнейшем при проведении каких-либо земляных работ оставить систему неповрежденной. Если позволяет рельеф, то водосборные колодцы могут и не устраиваться, а собранную дренами воду сразу отправляют в сточные канавы, водоемы или систему коллективной ливневой канализации. Любой из этих шагов должен согласовываться с соседями и администрацией поселков. Но колодец все равно желателен хотя бы для того, чтобы контролировать УГВ и его сезонные колебания.

Коллекторный колодец сбора грунтовых вод можно сделать переливным. Когда уровень воды в таких колодцах становится выше, чем переливная труба, то часть вода по канализационной трубе перетекает в другой накопительный колодец. Такая система позволяет получить чистую воду в накопительном колодце, так как вся грязь, ил и мусор оседает в коллекторном переливном колодце.

Когда известные мыслители, названные великими, чьи высказывания постоянно цитируют и приводят в пример, излагали свои мысли на бумаге, они возможно даже не подозревали, что писали о глубинном дренаже. Приведем несколько примеров:

• Собирательный образ мыслителя, который известен большинству людей, как Козьма Прутков говорил: «Зри в корень!». Отличная фраза, говорящая о глубинном дренаже! Если хозяин пожелает вырастить у себя на участке садовые деревья, то просто обязан знать, где залегают грунтовые воды, так как их избыточность в районе корневой системы плохо влияет на большинство растений.
• Очень известный мыслитель и «генератор мудростей» Оскар Уайльд тоже сказал, сам того не зная, о глубинном дренаже: «Самый большой порок в человеке - поверхностность. Во всём, что происходит в нашей жизни, есть свой глубокий смысл».
• Станислав Ежи Лец сказал о глубине следующее: «Болото иногда производит впечатление глубины». Как нельзя лучше эта фраза подходит к дренажу, так как без него участок вполне может превратиться в болото.

Можно привести еще немало цитат великих людей и связать их с дренажем, но не будем отвлекать читателей нашего портала от главной мысли. Для безопасности домов и комфорта их обитателей, создания идеальных условий для роста нужных растений, обустройства уютного ландшафта дренаж однозначно нужен.

Заключение

Следует отметить, что жителям большинства регионов России несказанно повезло, если поднимается вопрос о дренаже. Изобилие воды, тем более пресной, – это гораздо лучше, чем ее недостаток. Жители засушливых и пустынных регионов, прочитав подобную статью, вздохнули бы и сказали: «Нам бы ваши проблемы!» Поэтому мы просто обязаны считать себя счастливыми в том, что проживаем в стране, не испытывающей недостатка в пресной воде.

Как мы уже отмечали – с водой всегда можно «договориться» при помощи дренажной системы. Современное рыночное изобилие предлагает просто гигантский ассортимент различных комплектующих, позволяющее создать систему любой сложности. Но в этом вопросе надо быть очень избирательным и осторожным, так как излишнее усложнение любой системы снижает ее надежность. Поэтому мы еще и еще раз рекомендуем проект дренажа заказывать у специалистов. А самостоятельное воплощение дренажа участка вполне по силам любому хорошему хозяину и мы надеемся, что наша статья в чем-то поможет.

Повышенная влажность на вашем участке чревата пагубными последствиями: вода подавляет корневую систему растительных культур, что провоцирует их болезни и последующую гибель. Более того, влага подмывает фундамент здания и хозпостроек, поэтому сооружения затапливаются и начинают быстро разрушаться. Можно ли избежать подобных проблем? Лучший вариант для их предупреждения – устройство дренажа на дачной территории. Эта процедура не настолько сложна, чтобы нанимать профессиональных строителей – вы можете выполнить ее своими руками. А дабы у вас точно получилось, мы предлагаем вам узнать больше о преимуществах и особенностях дренажа и познакомиться с самыми простыми способами его обустройства.

Каждый дачник неизменно задается одним и тем же вопросом: а так ли сильно его участок нуждается в дренаже? Ответ вы можете найти сами – просто оцените свою дачную территорию. Ваш огород часто зарастает осокой, на участке долго стоят лужи после дождя, земля долго сохнет после полива или таяния снежных сугробов – первые признаки того, что без дренажа не обойтись. Для того чтобы еще больше убедиться в этом проведите простой эксперимент: выкопайте ямку 50-70 см в глубину – если через сутки она будет полна воды, без раздумий приступайте к обустройству системы.

Схема обустройства дренажа на участке

Но есть еще четыре условия, при наличии которых дренаж обязателен:

• грунтовые воды лежат очень высоко;
• дача стоит на плотном глинистом грунте;
• участок расположен на выраженном склоне или же наоборот – в низине;
• в вашей территориальной зоне регулярно выпадают большие осадки.

Как видим, дренаж незаменим почти на всех участках. Так что, если хотите, чтобы растения и деревья радовали своим ростом, дорожки не деформировались, а дачу не затапливало, приступайте к строительным работам.

Виды систем: поверхностный и глубинный дренаж участка

Когда вопрос о важности дренажа закрыт, определитесь какая именно система вам необходима. Она может быть двух видов.

Поверхностная – простейший вариант дренажа. Его функциональное назначение – отводить воду, попадающую на земельный участок в виде различных осадков, например, дождя или снега. Такая система отлично работает на ровной местности без выраженных уклонов. Этот дренаж по сути представляет собой систему канав, расположенных по всему периметру участка. Вода, собирающаяся в канавах, со временем или отводится в специальный водосборник, или же просто испаряется. Поверхностную систему можно комбинировать с традиционной ливневой канализацией.

Глубинный дренаж

Глубинная – дренаж закрытого типа. Такая система нужна, если ваш участок:

• располагается на неровной местности;
• находится на глинистом грунте;
• имеет высокие подземные воды;
• по какой-либо другой причине является сложным в плане эксплуатации.

Глубинный дренаж позволяет эффективно защитить от повышенной влаги не только огородные и садовые растительные культуры, но и саму дачу, и все хозяйственные помещения.

Совет. Так как монтаж глубинной дренажной системы требует проведения серьезных земельных работ, им рекомендуется заниматься еще до того, как вы начнете высаживать основную часть культур. Еще более оптимальный вариант, если он возможен, – обустройство дренажа параллельно с закладкой фундамента.

Подготовительные работы

Дренаж – инженерное сооружение, представляющее собой разветвленную систему траншей и труб. Все его элементы соединены между собой и разбросаны, как правило, по всему периметру участка. Исходя из вышеперечисленных особенностей, монтажные работы нельзя начинать без четкого проекта дренажной системы.

В проекте нужно указать следующие моменты: месторасположение всех дренажных траншей, ток воды, схема вертикальных разрезов дренажа, расположение колодцев, глубина залегания дрен. Также важно определиться с размерами всех составляющих системы и их уклоном, касательно верхнего грунта. Столь подробный проектный план даст вам возможность быстро ориентироваться в расположении всех элементов дренажной системы в процессе ее обустройства, то есть он попросту облегчит вам работу.

Прокладка дренажных труб

Важная составляющая предстроительных процедур – подготовка набора инструментов и расходных материалов, которые необходимы для монтажных работ:

• трубы перфорированного типа диаметром 75-100 мм;
• детали для соединения труб – муфты и фитинги;
• дренажные колодцы;
• ножовка;
• трамбовочный инструмент;
• рейка;
• строительный уровень;
• геоткань для дренажа;
• щебень;
• песок;
• лопата;
• тачка для отвоза земли и подвода стройматериалов.

Устройство поверхностной дренажной системы

Выполнение дренажа этого типа технически представляет собой простой процесс.

1. По всему периметру дачной территории выкопайте траншею: глубина – 70 см, ширина – 50 см. Ее уклон должен быть не меньше 25-30 градусов по направлению к отводу воды.
2. Выкопайте под тем же углом вспомогательные канавы.
3. Выведите траншею и канавы к единому дренажному колодцу.

Совет. Чтобы убедиться в работоспособности траншеи, проведите простое испытание: налейте в траншею воду и посмотрите, течет ли она в правильно направлении, то есть в сторону колодца. Если заметили отклонения, обязательно откорректируйте угол стенок траншеи, иначе система не сможет полноценно выполнять свои функции.

1. Уложите в готовые траншеи дренажный геотекстиль.
2. Засыпьте траншеи разноформатным щебнем на геоткань: на две трети – крупные зерна, а одну треть – мелкие.
3. Положите на слой мелкой фракции щебня дерн.

Устройство поверхностной дренажной системы

Во втором случае продолжение строительства дренажа после выкапывания траншеи выглядит следующим образом:

1. Подготовьте пластиковые дренажные лотки.
2. На дно траншеи насыпьте слой песка не более 10 см. Хорошо утрамбуйте его трабовкой ручного типа.
3. Установите в траншею пластиковые лотки.
4. Установите пескоулавливатели.
5. Смонтируйте на лотки декоративные решетки – они будут защищать дренаж от мусора и листьев, а также придадут ему более симпатичный облик.

Глубинный дренаж на глинистых почвах и на другой сложной местности

Алгоритм строительства глубинной системы на сложных участках таков:

Как видим, в устройстве дренажной системы на дачном участке нет ничего нереального, поэтому не бойтесь браться за такую работу самостоятельно. Главное – точно определить необходимый тип дренажа и следовать правилам его монтажа. И не забывайте, что приложив усилия всего один раз, вы сможете обезопасить себя от массы проблем в будущем, а именно – от гибели огородных и садовых культур и затопления собственной дачи.
