Вертикальный ветрогенератор: принцип работы. Что такое вертикальные ветрогенераторы и как их сделать своими руками Электрогенератор вертикальный

Вопросы энергонезависимости беспокоят умы не только руководителей государств, предприятий, но и отдельно взятых граждан, владельцев частных домов. С увеличением монополии и тарифов производителями электроэнергии, народ ищет эффективные альтернативные источники питания. Одним из таких источников считается ветровой генератор.

Основные элементы в системе ветрового генератора

Существует много моделей, вариантов от разных производителей, но как показывает практический опыт, не всегда они доступны по цене и качеству для широкого круга потребителей. При наличии информации, определенных знаний электротехники и практических навыках, ветрогенератор доступно сделать своими руками.

Принцип работы и основные элементы

Работа самодельного ветрогенератора ничем не отличается от промышленных моделей, принципы действия заложены те же самые. Энергия ветра преобразуется в механическую энергию вращением ротора генератора, который вырабатывает электричество.

Основные элементы конструкции (рис. выше):

  • пропеллер с лопастями;
  • вал вращения, по которому крутящий момент передается на ротор генератора;
  • генератор;
  • конструкция крепления генератора на месте установки;
  • если необходимо, для увеличения оборотов вращения ротора может устанавливаться редуктор или ременная передача между валом с пропеллером и валом генератора;
  • для преобразования переменного тока генератора в постоянный используется преобразователь, выпрямительный диодный мост, ток с которого поступает для подзарядки аккумуляторной батареи;
  • аккумуляторная батарея, от которой электроэнергия поступает через инвертор к нагрузке;
  • инвертор преобразует постоянный ток аккумулятора с напряжением 12 В или 24 В в переменный с напряжением 220 В.

Конструкции пропеллеров, генераторов, редукторов и других элементов могут отличаться, иметь различные характеристики, дополнительные приборы, но в основе системы всегда присутствуют перечисленные составляющие.

Выбор и изготовление своими руками

По конструктивному исполнению существует два типа оси, вращающей ротор генератора:

Генератор с горизонтальной осью вращения

  • генераторы с вертикальной осью вращения.

Роторный ветрогенератор с вертикальной осью вращения

Горизонтальные оси вращения

Каждая конструкция имеет свои достоинства и недостатки. Наиболее распространенный вариант – с горизонтальной осью. Эти модели имеют большой КПД преобразования энергии ветра во вращательные движения оси, но есть определенные трудности в расчетах и изготовлении своими руками лопастей. Обычная плоская форма лопасти, которая применялась на старинных ветряных мельницах, малоэффективна.

Для использования максимальной энергии ветра при вращении оси, лопасти должны иметь крыловидную форму. На самолетах форма крыла за счет силы встречного ветра обеспечивает подъемные потоки. В рассматриваемом случае силы этих потоков будут направлены на вращение вала генератора. Пропеллеры могут быть с двумя, тремя, и большим количеством лопастей, чаще всего встречаются конструкции с тремя лопастями. Этого вполне достаточно, чтобы обеспечить необходимую скорость вращения.

Ветрогенераторы с горизонтальной осью вращения должны постоянно быть повернуты плоскостью пропеллера на фронт встречного потока ветра. Для этого требуется применять хвостовое оперение флюгерного типа, которое под действием ветра, как парус, разворачивает всю конструкцию пропеллером к встречному ветру.

Вертикальные оси вращения

Основным недостатком этого варианта является низкий КПД, однако это компенсируется более простой конструкцией, которая не требует изготовления дополнительных элементов для поворота лопастей к ветру. Вертикальное расположение оси и лопастей позволяет использовать энергию ветра для вращения с любого направления, эту конструкцию проще сделать своими руками. Вращение вала осуществляется более стабильно, без резких скачков скорости.

Среднегодовые скорости ветров на территории России неодинаковы. Наиболее благоприятные условия для работы ветрогенераторов – 6-10 м/с. Таких районов немного, в основном преобладают ветра 4-6 м/с. Для увеличения скорости вращения приходится применять редукторы и учитывать высоту, розу ветров на местности установки генератора.

Пример изготовления ветрогенератора

Рассматривается вариант с вертикальной осью вращения.

Ветровая турбина своими руками

Самый простой вариант для производства лопастей – использовать металлическую бочку на 50-200 л. В зависимости от количества необходимых лопастей, бочка распиливается болгаркой сверху вниз на 4 или 3 равные части.

Вертикальные лопасти из металлической бочки

Можно просто использовать листы оцинкованного кровельного железа, которые легко вырезать нужной формы своими руками, используя ножницы по металлу.

Вертикальные лопасти из листового железа

В дальнейшем лопасти крепятся на верхней части оси вращения. Основой для их крепления могут быть деревянные диски из шестислойной фанеры.

Надежнее использовать металлическую раму из прямоугольного профиля, к которой болтами прикручиваются лопасти.

Пример размещения вертикальных лопастей

Пример крепления лопастей к платформе

Рама или диски жестко крепятся на ось вращения, сама ось вставляется в муфты с подшипниками, которые надежно установлены в каркасе вышки или крыши здания, на котором размещается генератор.

Установка оси с лопастями на вышке

Наглядное изображение установки вертикальной оси вращения на крыше здания

  1. Турбина с вертикальными лопастями.
  2. Платформа стабилизации оси с двухрядным шариковым подшипником.
  3. Растяжки стального троса Ø 5мм.
  4. Вертикальная ось, стальная труба Ø 40-50мм, толщина стенок не менее 2 мм.
  5. Рычаг регулятора скорости вращения.
  6. Лопасти аэродинамического регулятора сделаны из фанеры или пластика толщиной 3-4 мм.
  7. Тяги, которыми регулируется скорость вращения, количество оборотов.
  8. Груз, вес которого устанавливает скорость вращения.
  9. Шкив вертикальной оси для ременной передачи, широко используется велосипедный обод от колеса, без камеры и покрышки.
  • Опорный подшипник.
  • Шкив на оси ротора генератора.

На нижний конец оси крепится шкив для ременной передачи или шестерни для редуктора, это необходимо для увеличения скорости вращения ротора. Практика показывает, что при скорости ветра 5 м/с вращение вала с горизонтальными лопастями от бочки будет не более 100 об/м. При скорости ветра 8-10 м/с вращение достигает до 200 м/с. Этого очень мало для того, чтобы генератор выдавал необходимую мощность для зарядки аккумулятора.

Редуктор соотношением 1:10 позволяет добиться необходимой скорости вращения.

Установка шкивов ременной передачи

Низкооборотный генератор

Для преобразования механической вращательной энергии в электричество проще всего использовать автомобильные генераторы. Но обычные генераторы от легковых автомобилей для ветряков не рекомендуются по причине наличия щеток в их конструкции. Графитовые щетки снимают ток, наводящийся на роторе, в процессе эксплуатации они стираются и требуют замены. Кроме того, такие генераторы высокооборотистые, для выработки напряжения 14 В с током до 50А требуется 2000 и более оборотов.

Более эффективные генераторы для ветряков от тракторов и автобусов Г.964.3701 с магнитным возбуждением обмоток. Они не имеют щеток, работают на более низких оборотах. Генератор Г288А.3701 имеет три фазы, используется для электроснабжения транспортных средств в совокупности с аккумулятором. Имеет хорошие характеристики для использования в системах ветрогенераторов:

  • вырабатывает напряжение 28 В;
  • встроенный выпрямитель выдает постоянный ток до 47 А;
  • мощность на выходе до 1.3 кВт;
  • на холостом ходу вращение 1200 об/м;
  • при токовой нагрузке в 30А требуется 2100 об/м.

Генератор имеет подходящие габариты и массу:

  • общий вес 10 кг;
  • диаметр 174 мм;
  • длина 230 мм.

Генератор с МАЗа – 24В

Генераторы такого типа используются на транспорте КАМАЗ, Урал, КРАЗ, МАЗ с двигателями ярославского завода ЯМЗ 236, 238, 841, 842 и ЗМЗ 73. В целях экономии финансов, можно купить бывший в употреблении генератор на пунктах разборки. Для выработки большей мощности электроэнергии при низких оборотах можно сделать генератор своими руками на ниодимовых магнитах, но это отдельная тема и требует более подробного описания.

Последовательность сборки

  1. В первую очередь монтируется вышка или конструкция крепления генератора на крыше здания. Крепится вертикальная ось во втулки с подшипниками, устанавливаются лопасти.
  1. После установки оси с лопастями на нижней части фиксируется шкив для ременной передачи.
  2. На уровне шкива оси, к специально подготовленной платформе, крепится генератор с шкивом для ремня на вале ротора. Шкивы генератора и оси с лопастями должны устанавливаться на одном уровне.

Диаметр шкива на оси должен быть примерно в 10 раз больше диаметра шкива на вале генератора. Исходя из условий, что расчетная скорость ветра примерно 10 м/с, даст скорость вращения оси до 200 об/м.

Используется формула:

Wr = Wos x Dosd, где

  • Wr – скорость вращения шкива генератора;
  • Dos – диаметр шкива на вертикальной оси;
  • d – диаметр шкива на вале ротора генератора;
  • Wos – скорость вращения шкива вертикальной оси.

Wr = 200 обм х 500мм/50 мм = 2000 об/м – достаточная скорость вращения, чтобы генератор выбранного типа выдал необходимую мощность.

  1. Натягивается ремень, для этого в платформе крепления генератора должны быть прорези, как на креплении автомобиля.
  2. Выходные провода генератора подключаются к клеммам аккумулятора.

Данные генераторы имеют встроенные выпрямители, на выходе постоянный ток, поэтому плюсовой красный провод крепится к клемме «+», а минусовой провод – к клемме «минус».

  1. Вход инвертора 24В/220В подключается к аккумулятору, также с соблюдением полярностей.
  2. Выход инвертора подключается к цепи с нагрузкой.

Видео. Ветрогенератор своими руками.

Имея необходимые материалы, практические навыки слесарных работ, используя готовые автомобильные генераторы с магнитным возбуждением обмоток, ветрогенератор несложно установить своими руками. Для изготовления генератора большей мощности на ниодимовых магнитах потребуются более глубокие знания в электротехнике и навыки сборки электрооборудования. Это один из самых простых способов собрать ветровой генератор своими руками.

Кто за вертикаль? Кто против?

Если бы мы оказались на собрании специалистов, спорящих какие ветряки выгоднее поставить возле загородного дома или котеджном посёлке – ветрогенераторы с вертикальной осью вращения, или горизонтальные, то предстала бы такая атмосфера, выдающая плюсы-минусы этих видов ветроустановок. Сначала о преимуществах вертикального ветряка:

  • почти бесшумный при самых сильных порывах ветра;
  • обеспечивает оптимальный КПД при любых ветровых капризах;
  • ловит любые направления движения воздуха;
  • неприхотлив;
  • отсутствие токосъёмных щёток не требует их замены;
  • берёт старт при минимальном дуновении ветерка до 1 м/сек;
  • в его конструкции используется лишь один подшипник за счёт левитации оси;
  • его можно располагать вблизи дома, или на крыше;
  • не требует дополнительных приборов для запуска;
  • совершенно безобиден для птиц, пчёл, окружающей среды;
  • не боится мокрых снегопадов и обледенений.

А те, кто предпочтение отдаёт горизонтальным ветрякам, отмечают один из немногих, но существенных недостатков вертикалок:

  • не эффективно используют ветровую энергию по сравнению с горизонталками;
  • больше уходит материала на их сборку;
  • заметная разница цен в сторону завышения.

Их оппоненты не сдаются: ветрогенераторы с вертикальной осью вращения, возражают они, неприхотливы к порывам ветра при любых направлениях (вихреобразных), что даёт возможность устанавливать их в местах с небольшими пространствами. Кроме того, им безразличны разрушительные ураганы, так как при увеличивающейся скорости вращения повышается устойчивость оси с крыльчаткой. В довершение преимуществ вертикалок перед традиционными горизонтальными ветроустановками является то, что их можно использовать где угодно: на крышах домов, на платформах, вышках, таёжных бытовках, вагончиках.

Хотя, как бы ни спорили о плюсах-минусах той или иной установки, а перевешивают аргументы практики. Они дают возможность оценивать достоинства, недостатки любой ветрогенераторной установки при конкретных условиях работы.

Да, горизонтальный ветряк дешевле, зато вертикальный не потребует больших средств при монтаже и установке. Да, горизонтальный ветрогенератор имеет более высокий КПД, зато роторный ветрогенератор не требует поднятия на большую высоту, чем упрощает его эксплуатацию. Да, горизонтальный ветряк требует меньше материала на крыльчатку, зато его собрат более устойчив к ураганным ветрам.

Как говорится, кто куда, а я в сберкассу. Кто за что, а большинство за вертикальные ветряки. Тем более, с каждым годом изобретатели усовершенствуют эту установку и она скоро выйдет в число лидеров по спросу.

Ветер – на деньги!

Стоп! Вы не ошиблись, случаем, в смысле заголовка? Не поменять ли слова местами? – можешь спросить уважаемый читатель. Нет, когда речь идёт о том, как роторный ветрогенератор победно шествует по нашей планете, уверенно занимает место под солнцем, — такое словосочетание вполне приемлемо.

Для доказательства данного утверждения можно привести один пример из тысячи вариантов. Возьмём подобное детище конструктора Александра Сергеевича Абрамова. На просторах России именно ему принадлежит идея выгодного использования роторного ветрогенератора. Потому что при главном достоинстве этой установки работать при малейшем дуновении воздуха, при любом его направлении, такой ветрогенератор как нельзя лучше пригоден для слабых российских ветров.

Кто будет спорить с тем, что выгоднее иметь подле своего дома более чувствительную ветроустановку, чем ту, которая согласна работать только при довольно сильных ветрах. А где такие найдёшь на бескрайних просторах России?

Именно Абрамову впервые в России пришла мысль перейти на производство, а также на внедрение таких ветрогенераторов. Что самое ценное в этой идее – при вечном дефиците материалов для строительства ветряка, да плюс при знаменитой выдумке русского народа – такую установку может смастерить даже самый ленивый сельский мужичок. Не верите?

Подобный ветрогенератор без особого труда можно сконструировать из самых подручных материалов, валяющихся буквально под ногами: из больших, 3-х литровых пластиковых бутылок, из жестяной банки, фанеры или текстолита, стальной оси, бросового электромотора. Схема вертикального простейшего ветродвигателя из консервной банки (см. на рис).

Достаточно разрезать бутылку пополам, скрепить её вогнутыми сторонами в противоположные стороны, а по центру смастерить ось вращения, которая должна быть связана с генератором. Всё. Ветряк готов к работе. Можете брать его в походы. Он осветит вашу таёжную, походную палатку, зарядит батарейку телефона, ноутбука.

Здесь необходимо пару слов сказать о самом Абрамове. Александр Сергеевич – старейший приверженец мастеровитости, ни одного дня не представляющий себя без технического творчества. В его мозгах, а потом на бумаге, появлялись всё новые модели двигателей, которые работают за счёт немыслимых, для поверхностного взгляда, источников энергии. До самых своих последних дней (а прожил он 96 лет), Александра Сергеевича интересовали роторные ветрогенераторы, которым он предсказывал большое будущее. Изобретатель был глубоко убеждённым в том, что из ветра-таки можно делать деньги. Причём, легко.

Известно пренебрежение конструкторов к роторным ветрогенераторам. Якобы, они по сравнению с горизонтальными ветряками малоэффективны в использовании энергии ветра. Александр Сергеевич Абрамов не возражал своим оппонентам. Он просто молча сделал, опробовал несколько моделей собственной конструкции вертикальных ветрогенераторов. Все его конструкции продемонстрировали безукоризненную эффективность при любых напорах воздушного потока, начиная от лёгкого дуновения до ураганного ветра. Это главнейшее отличие их от своих горизонтальных собратьев говорит о многом. Бесполезное дело – сотрясать воздух спорами, криками, лучше сделать. Показать.

Вот ещё наглядный пример самостартующегося ветрогенератора с вертикальной осью при скорости ветра меньше 1 м/сек. В этом видео показан экспериментальный образец вертикального ветряка, который начинает вращаться в условиях совсем незначительного движения воздуха. Даже ветки деревьев неподвижны, а ветряк медленно вращает свои крылья, радуя глаз изобретателя.

В заключение необходимо добавить, что роторные ветрогенераторы мало того, что бесшумны, способны работать при любых ветрах. Сегодня они выпускаются с двух и трёх – ярусными роторами применительно к мощности установки и господствующим в данной местности ветрам.

У меня всегда была слабость к ветродвигателям с Вертикальной осью вращения из-за преимуществ, которые они предлагают. К сожалению, большинство из них, такое как Savonius не очень эффективны, но могут работать при низких характеристиках ветра.Я запускал искать любых другие, которые использовали принцип Савониуса. Я закончил тем, что строил этого также и нашел подобные характеристики, но этот также казался немного низко по КПД, тем не менее оно действительно выигрывало у Savinous снова.

Я запускал играть вокруг с малыми блоками и строил из кофейных банок, может смоделировать, который заканчивал тем, что достиг 700 оборотов в минуту и был назван, «Кофе на 700 ОБОРОТОВ В МИНУТУ возможно». Это действительно не делало много энергии, являющейся столь же малым, как это было и было в основном сокращено. Ниже представлено изображение с помощью кофейной банки можно проводить эксперименты самодельного ветрогенератора с вертикальной осью вращения … Если Вы решите попробовать, я вам посоветую, металл является очень острым, и Вы должны надеть перчатки соблюдая все меры безопасности…

В основания я разделил это на 4 сечения, выключился два и заклеил липкой лентой их назад в можение на двух остающихся сечениях. Это достигало 700 оборотов в минуту в ветре на 12.5 миль в час.

Я решил строить большие ветрогенераторы , используя пластиковые ведра и подобные методы использовались в строительстве. Это было реальная лажа! Это не работало вообще. После некоторой мысли относительно того, почему это не работало, я решил попробовать круглый барабан в центре. Я ставил пару друг на друга больших кофейных канистр внутри и заклеил липкой лентой их по диаметру. Изменяя воздушный поток через блок это работало хотя не очень хорошо.

После попытки связки различных барабанов и форм я решил получить немного более научным в своем испытании вместо моего способа моделирования ветрогенераторов.

Я был заинтригован относительно точно, что продолжалось. Я запускал делать некоторые статические испытания потока воздуха через с вертикальной осью вращения в то как в различных положениях, но не прядении. Используя ручной анемометр я проверял скорость ветра впереди и позади блока так же как внутри. Воздух, текущий посредством вращения, был фактически более быстрым чем воздух, входящий в торможение. Я нашел некоторую формулу Вентури и запустил проверять формы лопастей самодельного ветродвигателя. Я полагал, что у меня была достаточная информация, чтобы проектировать что-то немного большее, и получить некоторые лучшие результаты испытаний.

Используя комбинацию дизайнерских идей ветродвигателя Savinous наряду с теорией трубки Вентури я придумал дизайн, который немного отличается от привычных.

Хотя подобный Darrieus лопасти, подобные Savonius, и треугольному барабану в середине, чтобы вести поток воздуха, конструкция была установлена. Я строил несколько уменьшенных вариантов для испытания, и результаты выглядели перспективными и показали, что я казался на верном пути. Должен был строиться больший. Ниже последний, строивший к этой идеи… Простое изготовление используя фанеру и алюминий.

Другая конструкция ветрогенератора Lenz сделанный своими руками

Ниже выставок начало второй версии. Используя части от первого и некоторой беглой фальсификации для крыльев я начал проверять блок. Генератор переменного тока — 12 полюсовая машина, которую я составлял только для этого проекта.

Потребовалось некоторое лужение, чтобы получить это, где я думал, что это должно быть с хорошим и не так хорошие результаты.

Так как блок немного отличался чем оригинал, мои лопасти не развивали реальную скорость. Я играл с одним крылом на машине, чтобы узнать, где вращающий момент был, в то время как это прогрессировало вокруг 360 измерений каждых 10 градусов. Я понял в той точке, которой не был вращающий момент то, где я думал и запустил играть с углами крыла снова. Наконец это было набрано по номеру в в 9 градусах и работавшее идеально с максимальным кпд!

Пришло время взять на вооружение для реальных испытаний.

Я крепил это на переднем погрузчике моего устройства подачи, и протестировал его на ветре.

Ниже некоторое экспериментальные цифры…

5.5 миля в час запускает наполнять

7.1 миля в час 3.32 ватта

8.5 миля в час 5.12 ватт

9 миль в час 5.63 ватт

9.5 миля в час 6.78 ватт

Не плохо для малой величины 2 фута 2-футового ветрогенератора.

Пришло время строить больший, чтобы видеть, могло ли бы это быть расширено и все еще сохранить свой эффективный кпд.

Я создавал больший диаметр 3 футов x 4-футовый высокий блок, показанный ниже..

Я не собираюсь входить в большое количество деталей, но это делает 52 потребляемых мощности ветра на 12.5 миль в час. Я не, чтобы быть отпечатанным легко, эта машина определенно отпечатала меня. Теперь, Его время, чтобы взять это к другому уровню….

Строение лопастей ветрогенератора Lenz размер 3 на 4 фута

Некоторые детали для строительства 3 фута диаметр х 4 фута высокий Lenz2 турбины…

Ниже приведен чертеж крыла ребра вырезаны из 3/4 «фанера.

Примечание: выше рисунок показывает, что только 6 ребра требуется, чтобы на самом деле должно быть 9 ребер. Первоначально я проектировал это только с конца ребра на месте с помощью кронштейна жесткости в центре. 3-го ребра на самом деле делает их гораздо крепче.

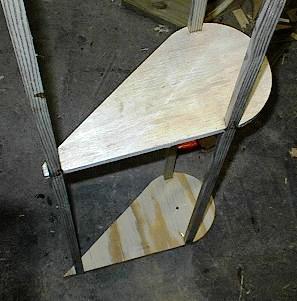

Лопасти самодельного ветрогенератора в основном построены из 3/4 «фанера для ребер и стрингеры были вырезаны из обработанных 2×4 . Стрингеров склеиваются в слот, а затем пробурили для шурупами. Просто зажмите стрингеров в пазы и нанесите клей для установки. После того как клей установить Вы можете покрыть крылья алюминиевым листом. Я также использовал ПВХ листа в 1/8 «толщина которого может быть дешевле, чем алюминий. Алюминиевого листа толщиной 0,025 было и на самом деле легче, чем лист ПВХ. Другие легких материалы тоже можно использовать для изготовления лопастей для ветрогенератора.

Выше еще один снимок лопасти ветрогенератора

Заклепки алюминиевые 1/8 «и 3/4 до 1 дюйма в длину.

Я начинаю изгиб под углом 90 градусов по передней кромке и алюминиевой заклепки на вершину внешней передней кромке крыла кадра. Переверните лист алюминия по кромке рамки. Зажмите его к задней кромке. Начните ставить заклепки равномерно распределяя вокруг убедившись, что алюминий плотно натягивается на ребро, как вы идете.

Когда алюминий прикреплен к раме согнуть заднюю кромку, чтобы сформировать изгиб на задние стрингера.

Ниже приводится изображение генератора конце турбины установлен на 1 квадратный дюйм труб рамы…

Рамка для турбины был сделан из стандартного 1х1 квадратных стальных труб сварных вместе, чтобы сформировать «ящик» форму с большим количеством оформление по бокам. В приведенной выше картинке вы можете видеть две стальные пластины чуть выше, свидетельствующий, что приварена к раме провести статора на месте. Верхний и нижний дисков вращаются и статора просто сидит по центру воздушный зазор между ними.

Самодельный ветрогенератор будет работать гораздо лучше на высоких платформ в чистой не турбулентном воздухе.

Это работает очень хорошо, где она расположена, но это будет работать гораздо лучше и обеспечить более высокий более длительный выход в лучшее место.

Масштабирование самодельного ветрогенератора и установка крыла показано на рисунке ниже…

Ниже приведены некоторые формулы, чтобы помочь найти оборотов в минуту он может работать на данной ветра, а также, сколько энергии можно было бы ожидать от устройства….

Вт выходной = 0,00508 х площадь х скорость ветра ~ 3 Эффективность Площадь в квадратных футах (высота х ширина)

Скорость ветра в миль / ч

Пример: 3 х 4, описанные выше в 15 миль / ч ветра и генератор переменного тока на 75 % эффективнее будет иметь выходную мощность;

0,00508 х (3х4) х 15 ^ 3 х (0,41 X.75) = 63,26 Вт

Эффективность будет зависеть от переменного тока и строительной техники. Турбина, как проверенный будет функционировать на 41 % эффективности на валу. Генераторы эффективность будет меняться в зависимости от нагрузки. Если у вас есть генератор выступая на 90 %, турбины на 40 %, то общая производительность машины будет 0,9 х 0,4 = 0,36 или 36 % эффективнее. Если генератор лишь на 50 % эффективнее, то общий КПД будет 0,5 х 0,4 = 20 %. Как вы можете видеть генератора эффективность играет большую роль в общей эффективности или то, что вы видите для зарядки.

Насколько велика будет его должна быть, чтобы удельная мощнос

ть в данном ветер…

Вт / (0,00508 х скорость ветра ^ 3 х КПД) = общая квадратных метров площадь

Пример: Допустим, мы хотим 63 ватт в 15 миль / ч ветра с помощью цифровых сверху;

63 Вт / (0,00508 х 15 ^ 3 х (0,75 x.41)) = 11,94 кв.м (или 3 фута диаметр х 4 фута в высоту)

Как быстро он будет работать в той или иной скоростью ветра…

Скорость ветра х 88 / (диаметр х 3,14) х TSR

Скорость ветра в миль / ч

«88» просто конвертировать миль / ч в футах в минуту

TSR (окружная скорость отношение) для этой машины для пиковая мощность составляет 0,8. Потому что он представляет собой гибрид лифта / сопротивления машины для того, чтобы извлечь энергию из обоих против ветра и по ветру крыльями она должна работать немного медленнее, чем на ветру. 0,8-видимому, оптимальное время загрузки, хотя он будет работать на 1,6 выгружен.

Пример: тот же турбины 15 миль в час ветер загружены до 0,8 TSR…

15 миль в час х 88 / (3 х 3,14) х 0,8 = 112 оборотов в минуту

или патронов — 15 х 88 / (3 х 3,14) х 1,6 = 224
Некоторые вещи, которые необходимо учитывать при проектировании… если генератор слабый турбина будет «убегать» или превышения скорости при сильном ветре. Он должен быть хорошо сбалансирован, чтобы справиться с этими условиями или она может вибрировать и вызывать что-то сломать, а также сжечь генератор. Лучше надстраивать генератора немного. Вы должны включать в себя способ контроля скорости, таких как короткое замыкание переключателя или перерыв, чтобы замедлить и даже остановить его при сильном ветре. Короткое замыкание переключателя просто подключить к вашей провода выходе из генератора и шорты переменного тока. Это загружает турбин значительно, это не остановит его от поворота, но получится очень медленно, с высокой нагрузкой — здесь все зависит от генератора переменного тока используется. С VAWT не может быть «свернутым» от ветра они должны быть под контролем.

Я разработана турбина работает очень хорошо в слабом ветре, и работать на гораздо безопаснее скорость, чем некоторые из его коллег. Это крыло дизайн очень грязный в ветрах над 20 миль в час и эффективность падает значительно выше ветра, хотя он будет продолжать производить более высокой мощности при увеличении скорости ветра.


В последнее время поклонники возобновляемых источников энергии отдают предпочтение вертикальным конструкциям ветряков. Горизонтальные уходят в историю. Дело не только в том, что смастерить вертикальный ветрогенератор своими руками легче, чем горизонтальный. Основным мотивом такого выбора является эффективность и надежность.

Преимущества вертикального ветряка

1. Вертикальная конструкция ветряка лучше ловит ветер: нет необходимости определять, откуда он дует и ориентировать лопасти под воздушный поток. 2. Установка такого оборудования не требует высокого его расположения, а это значит, что вертикальный ветряк своими руками будет легче обслужить. 3. Конструкция содержит меньше движущихся деталей, что повышает ее надежность. 4. Оптимальный профиль лопастей повышает КПД ветряка. 5. Многополюсный генератор, использующийся для выработки электроэнергии, является менее шумным.

Расскажем о том, как изготовить детали и собрать вертикальный ветрогенератор своими руками.

Алгоритм действий при изготовлении турбины своими руками

1. Опоры (верхняя и нижняя) лопастей представляют собой две концентрические окружности одинаковых по размеру. Изготавливают их из ABS пластика – вырезают лобзиком. В одной из них (она будет верхней) проделывают отверстие диаметром 300 мм.

2. Нижняя опора должна опираться на хаб, в качестве которой можно использовать ступицу легкового автомобиля. Для соединения деталей нужно разметить и высверлить 4 отверстия. 3. Собирая вертикальный ветрогенератор своими руками, особое внимание уделяют креплению лопастей. Для правильного расположения лопастей нужен шаблон. На нижней опоре чертим шестиконечную звезду (звезду Давида), углы которой будут находиться на краю окружности. Проецируем чертеж на верхнюю опору. Лопасти изготавливаем из тонкого листового металла в виде полоски длиной 1160 мм, ширина которых – чуть больше стороны луча звезды.

4. Крепят лопасти двумя уголками вверху и внизу, при этом они должны быть изогнуты так, чтобы образовалась четверть круга. Располагают их друг за другом по окружности, устанавливая на грани лучей.

Изготавливаем ротор

1. Основания для ротора диаметром 400 мм выпиливают из фанеры толщиной 10 мм. По внешнему радиусу с помощью жидких гвоздей или эпоксидного клея крепят постоянные неодимовые магниты с высокой индуктивностью. Располагают их аналогично цифрам на часовом циферблате (ровно 12 шт) с соблюдением полярности (их рекомендуется промаркировать). Чтобы магниты не сошли со своего места, их временно фиксируют распорками из деревянных клиньев.

2. Второй ротор делают аналогично и симметрично первому. Разница в полярности магнитов – она должна быть противоположной.

Как собрать статор

Статор собирается из 9-ти катушек индуктивности. Должно быть з группы последовательно соединенных катушек (по 3 шт. в группе): конец предыдущей соединяется с началом следующей (конфигурация «звезда»). Располагаются катушки симметрично в вершинах трех треугольников, вписанных в окружность. Намотка выполняется медным проводом 0,51 мм в диаметре (тип – 24 AWG). Необходимо 320 витков. Это позволит получить на выходе генератора напряжение 100 В при 120 об/мин. турбины. Вертикальный ветрогенератор своими руками можно смастерить с различными параметрами выходного напряжения и тока путем уменьшения/увеличения количества витков и диаметра намоточного провода статора. Витки катушек наматываются одинаково. Необходимо соблюдать направление намотки и отмечать ее начало и конец. Поверх наружного витка наносится эпоксидный клей и наматывается в четырех местах изолента – для препятствования разматыванию.

Правила и нюансы соединения катушек

Концы катушек необходимо очистить от лаковой изоляции. Соединения выполняются пайкой. Подготовленные таким образом катушки укладывают на бумажный лист, на который наносят схему их расположения (в соответствии с положением постоянных магнитов ротора). Фиксируют их скотчем. Все свободные поля бумаги (кроме центров катушек) заклеивают стеклотканью, заливая эпоксидную смолу с отвердителем. Выводы обмоток должны располагаться снаружи или внутри статора. Для крепления кронштейна в статоре проделывают отверстия.

Окончательная сборка и установка

На одну ось собираются (сверху – вниз): нижняя опора лопастей, диск с постоянными магнитами (верхнее основание ротора), статор, нижнее основание ротора и ступица. Все составляющие крепятся шпильками к кронштейну. Для хорошего контакта используем болты из нержавеющей стали. Доработав остальные мелочи, получаем готовое устройство. Вертикальный ветряк своими руками следует устанавливать на отрытой местности, там, где сила ветра наибольшая. Желательно, чтобы вблизи не было высоких сооружений. Тогда ветрогенератор будет эффективно вырабатывать электроэнергию, что поможет сэкономить средства.

В современной жизни прекрасно функционируют высококачественные модели роторных . В их исполнении присутствуют оригинальные быстровозводимые мачты.

Роторные конструкции различаются по расположению оси вращения по отношению к поверхности земли.

Общая характеристика

Данные механизмы наделены рядом существенных особенностей перед ветряками с горизонтальной осью. У них нет как таковых узлов под ориентирование на ветровой поток. Это заметно уменьшает все гидроскопические нагрузки. Из-за своего строения, при абсолютно любом направлении ветра, конструкция располагается в абсолютно произвольном положении.

Ввиду чего, она более проста в своём исполнении. В подобных механизмах возникновение вращения создаёт подъемная сила лопастей, а также силы сопротивления.

Виды механизмов с вертикальной осью вращения:

  1. Ортогональная конструкция.
  2. Механизм Дарье.
  3. Механизм Савониуса.
  4. Конструкция на многолопастном роторе с направляющим аппаратом.
  5. Генератор с геликоидной конструкцией.

Ортогональные ветрогенераторы


Подобный генератор имеет в своём составе не одну лопасть. Лопасти расположены параллельно оси и находятся от нее на определенном расстоянии.

Рассматриваемый механизм считается наиболее эффективным и функциональным. Если же говорить о некоторых недостатках такого генератора, то при его работе создается определённый шумовой эффект. Кроме того, на поддержку его функционирования затрачивается немало усилий. При этом у конструкции, как правило, небольшой срок действия опорных узлов ввиду больших динамических нагрузок.

Генераторы с ротором Дарье


Следует отдать должное данному механизму – ему присуща большая мощность и быстроходность. Кроме того, у ротора довольно низкая себестоимость. К недостаткам можно отнести невысокую эффективность. При этом данная конструкция не в состоянии запускаться самостоятельно при равномерном набегающем потоке.

Генераторы с ротором Савониуса

Этот вид генератора имеет довольно широкое использование для качественного функционирования бытовых электростанций. По своей конструкции подобный ротор является ветроколесом с несколькими полуцилиндрами, которые непрерывно вращаются вокруг своей оси.

Основное преимущество ротора состоит в следующем: ветроколесо постоянно вращается в одну и ту же сторону и абсолютно не зависит от направления ветрового потока. Недостаток же подобного в низком коэффициенте использования энергии ветрового потока.

Этот вид генератора считается самым функциональным из вертикальных роторов. Подобная производительность достигается путём использования дополнительного ряда лопастей. Один из рядов забирает на себя ветровой поток и затем подает его на второй ряд лопастей. При этом сжимается сам поток.

Данное преобразование приводит к показательному увеличению скорости потока, а также мощности ротора в целом. За счет этого повышается производительность системы. Происходит это ввиду использования значительно большего количества лопастей конструкции.

Конструкция с подобной системой наделена гораздо более спокойным роторным вращением. Подобное характерное преимущество уменьшает нагрузку на опорные узлы. В результате значительно увеличивается срок действия механизма. При этом стоимость ротора довольно немалая ввиду непростой технологии его производства.

Преимущества и недостатки механизмов с вертикальной осью


К преимуществам относится:

  1. Отсутствие, как таковой, дополнительной необходимости в затратах на специальное оборудование, действие которого было бы направлено на определение направления дуновения ветра и направляло генератор навстречу потоку воздуха;
  2. Малое количество подвижных деталей, вследствие чего затраты на производство и последующий ремонт довольно незначительны;
  3. Конструкция подобного ротора ниже и при обслуживании его не возникает необходимость в наличие специальных подъемников для размещения обслуживающего персонала на высоте;
  4. На высокую эффективность ротора не оказывает абсолютно никакого влияния ни угол, ни скорость направления потока ветра.

Тем не менее, необходимо уточнить тот факт, что постоянно проводятся дальнейшие всевозможные исследования, направленные на увеличение функциональности подобного вида ветряков. Происходит это ввиду того, что роторы с вертикальной осью имеют и свои определённые недостатки.

К ним относится:

  1. Довольно большой объем лопастей системы;
  2. КПД подобного ветряка приблизительно в три раза меньше, чем КПД механизма с горизонтальной осью.

Что следует учесть при выборе?

До того момента,как возникает решение приобрести данного вида механизм, следует всё же учесть ряд определённых условий. Например, если сильные ветровые потоки не наблюдаются на территории вашего домашнего региона, то использования подобной роторной конструкции не будет себя, в общем, окупать.

Для данной местности лучше подойдёт генератор с относительно небольшой мощностью.Как верно и обратное – в природе нередко встречаются участки местности, где воздушные массы меняют своё направление несколько раз в 24 часа. В этом конкретном варианте, наоборот, допустимым и возможным является привлечение ротора с вертикальной осью.

Изготовление своими руками

Для начала следует изготовить, так называемую, турбину.

Для этого нам понадобится:

  1. Изготовление верхней и нижней опор. Разметку лучше производить с помощью лобзика. Необходимо вырезать из пластика две окружности одного диаметра. В центре первой окружности следует сделать отверстие 30 см. Это станет верхней опорой.
  2. Возьмём самую обыкновенную автомобильную ступицу. Сделаем четыре отверстия одного размера на нижней опоре. Это позволит нам укрепить хаб.
  3. Изготовим подробный эскиз для наглядности месторасположения лопастей системы и пометим на нашей опоре, расположенной внизу, те участки, где будут потом крепиться заготовленные уголки. Они предназначены для соединения лопасти и опоры.
  4. Теперь складываем лопасти в стопочку , связываем их и обрезаем до необходимого размера. От длины лопастей напрямую зависит, сколько ветровой энергии они способны получать. Тем не менее имеет место быть и нестабильность при сильном ветровом потоке.
  5. Пометим лопасти для крепления уголков. Далее сверлим в этих лопастях специальные отверстия.
  6. Скрепляем опору и лопасти с помощью заготовленных уголков.

Мастерим ротор своими руками:

  1. Кладём два роторных основания один на другой , при этом как бы совмещаем два отверстия и чертим боковую пометку. Впоследствии данный шаг позволит нам их верно расположить.
  2. Теперь изготовим два небольших картонных шаблона и аккуратно приклеим их на основания наших магнитов.
  3. Промаркируем магнит. Для определения верной полярности, как правило, используется магнитик с изолентой.
  4. Далее нам понадобится эпоксидная смола с отвердителем. Наносим ее с нижней стороны магнита.
  5. Довольно аккуратно подносим магнит к краю основания ротора.
  6. Теперь можно приклеивать наши магниты собственно к ротору.
  7. Для изготовления второго ротора , магниты следует расположить в иной полярности напротив первого ротора.

Изготавливаем статор:

Статор – агрегат, состоящий из 9 катушек. Они разделены на 3 группы. В каждой группе по три катушки. Сами катушки с проводом 24 AWG на 320 витков. Непосредственно параметры катушек разрешается менять.

Это зависит от напряжения, требуемого на выходе:

  1. Если наматывать катушки ручным методом, то это довольно трудно. Для облегчения самого процесса изготовим несложное приспособление – станок для намотки. Витки катушек наматываются в одном и том же направлении. Начало и конец катушек следует замотать изолентой и смазать эпоксидкой.
  2. Когда катушки уже будут намотаны, необходимо проверить идентичность. Для этого можно использовать обычные весы. Затем измеряем сопротивления наших катушек.
  3. Изготовленные катушки размещаются на вощеную бумагу с размеченной на ней схемой. Стеклоткань располагается вокруг самих катушек. Далее просверливаем отверстия в статоре для кронштейна.
  4. Труба для крепления оси хаба заведомо обрезается. В созданные отверстия будут вкручиваться болты для удержания непосредственно оси.

 Сборка статора

Заключительная сборка:

  1. В плите верхнего ротора просверливаем 4 отверстия.
  2. Упрём четыре шпильки в пластинки и установим ротор на них. Роторы испытывают притяжение, потому и необходимо изготовить данное устройство.
  3. Выравниваем роторы по отношению их друг к другу.
  4. Аккуратно и равномерно опускаем генератор. После этого следует выкрутить шпильки и убрать все пластины. Устанавливаем хаб и прикручиваем. Колпачковые шайбы и гайки, как правило, необходимы для крепления к генератору опоры лопастей.
  5. Теперь генератор можно считать собранным. Раскручиваем ветряк и измеряем параметры.

 Сборка генератора

Подобный ротор может быть реализован не только для обеспечения электричеством жилых и служебных помещений. Например, статор способен вырабатывать большое электрическое напряжение, которое вполне можно использовать для качественного нагрева бытовых приборов. При этом следует уточнить, что переменный ток преобразуется в постоянный ток. Это вполне можно использовать для зарядки аккумулятора, нагрева емкостей с холодной проточной водой, электропитания фонарей и осветительных приборов.

Рассматриваемая конструкция устанавливается на 4-х метровой высоте на краю горной кручи. Фланец, который по своему обыкновению располагается внизу, обеспечивает быструю установку ротора – необходимо прикрутить всего лишь четыре болта. Но для надежности их целесообразнее будет все же приварить.

Вертикальные ветряки могут поворачиваться за счёт флюгера. Для них не важно, по сути, направление ветрового потока.

Фактором, который обязательно следует учитывать при выборе места установки ротора, является непосредственно сила ветра. Данные по силе ветра для исследуемой и интересующей местности можно без затруднения найти в Интернете. Также поможет анемометр – специальный прибор для измерения силы ветрового потока.

Системы мировых и российских производителей


В наши дни около 75 государств мирового сообщества довольно широко используют . Ветроэнергетика по сей день остаётся очень популярной и неотъемлемой частью нашей современной жизни. Производители Южной Америки и Азии быстрыми темпами продвигают развитие данной популярной отрасли.

Китай является одним из крупнейших поставщиком ветроэнергетической отрасли на мировом рынке. В Индии насчитывается довольно большое количество производств ветряков общей мощностью, превышающей 3000 МВт.

В нашей стране ветроэнергетическая промышленность развита во многих городах и регионах.Производство ветряных роторов есть в таких городах, как: Москва, Ташкент, Астрахань, Узбекистан, Саратов, Омск, Самара, Екатеринбург, Ульяновск, Анапа и Краснодар.

К мировым производителям относятся столь известные компании, как: Vestas, GEEnergy, Goldwind, Enercon, DongfangElectric, SiemensWind, UnitedPower.

Обзор цен


Стоимость роторных систем преимущественно зависит от мощности ветроэлектростанции. Иными словами, конструкцию на 2 КВт возможно купить за 6200$. Для 10 КВт ценовая политика, на подобный ветряк, составляет 40000$. С целью подзарядить автомобильный аккумулятор или мобильный телефон можно стать владельцем относительно небольшой станции на 0,6 КВт.

Стоить такая станция будет не более 3000$. Роторы естественно имеют свои различия в цене, и зависит это, как правило, от их разновидностей и фирмы производителя. Стоимость роторов российских моделей, как правило, на 1/3 дешевле своих западных собратьев.

При этом, качественные показатели станций, в целом, не имеют, как правило, существенных и ощутимых различий. Приобрести ветрогенератор целесообразно только лишь в том случае, если есть средства для вложения большой суммы денег в долговременную инвестицию при наличии подобающих погодных условий в регионе проживания.
