Установка радиаторов отопления своими руками. Установка радиаторов отопления своими руками: инструкция для квартиры Установка алюминиевых радиаторов своими руками

Содержание статьи

Главное по теме

1.
2.
3.
4.
5.
6.
7.
8.

Прежде, чем начнется установка радиатора отопления своими руками, к этой работе следует тщательно подготовить все необходимое, чтобы порадовал конечный результат.

Малейшая неучтенная деталь в процессе эксплуатации отопительной конструкции может обернуться в дальнейшем большими проблемами, вплоть до аварийной ситуации.

Поэтому установка отопительных радиаторов в многоквартирном доме должна производиться силами работников ЖКХ (сантехниками). В собственном доме сам владелец решает, пользоваться услугами профессионалов или сделать монтаж самостоятельно. Правда, чтобы избежать ремонта помещения после того, как горячий поток нанесет серьезный ущерб, владельцу недвижимости следует ознакомиться с информацией относительно правил и нюансов монтажа радиаторов (прочитайте также: " ").

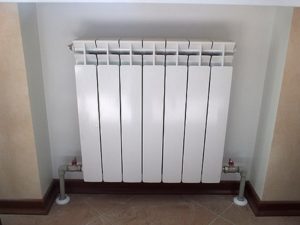

Подготовка к установке радиаторов отопления своими руками

Первым делом собственнику необходимо разобраться с типом разводки, который в свое время применялся при обустройстве конструкции теплоснабжения. Если владелец загородного домовладения создавал ее своими руками, он знает, какой отопительный контур смонтирован в доме - однотрубный или двухтрубный. От схемы разводки и конструктивных особенностей оборудования во многом зависит выбор элементов системы и их количество.

Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или , обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Схема установки радиаторов отопления и тип отопительного прибора определяют, какое количество соединительных и прочих функциональных деталей потребуется приобрести, чтобы произвести монтаж грамотно (прочитайте также: " "). Согласно проекту и размерам батарей выбирают такие элементы как ниппели, уголки, муфты, переходники. Также необходимы запорные вентили.

Специалисты рекомендуют приобретать запорную арматуру радиаторного типа и не отдавать предпочтение сложным шаровым кранам с так называемой «американкой», поскольку их установка требует наличия профессиональных навыков. Не имея опыта, исполнителю работ будет достаточно проблематично обеспечить герметичность соединений.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять , в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения.

Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Существуют строгие правила, как установить радиатор отопления:

• трубопровод подводки к отопительным приборам следует располагать с наклоном на 0,5 сантиметра из расчета на один метр трубы в сторону циркуляции теплоносителя. Вычисляют угол наклона с учетом длины монтируемых трубных отрезков;
• расстояние от плоскости напольного покрытия до радиатора не может быть менее 6-10 сантиметров;
• требуется соблюдать промежуток между нижней частью подоконника и верхней линией батареи, равный 5-10 сантиметров:
• расстояние между поверхностью стены и радиатором должно составлять 3-5 сантиметров.

Среди обязательных условий монтажа приборов – точное соблюдение горизонтальных и вертикальных направлений. Батареи в одной комнате принято устанавливать на одном уровне. Для повышения эффективности отдачи тепла радиатором на стене, расположенной за ним, помещают теплоотражающий щит из специального материала. Можно покрыть поверхность стенки составом, обладающим аналогичными свойствами.

Разметка батарей с креплениями: правила

Правильная установка батареи отопления своими руками предполагает первоначальное проектирование отопительной конструкции и выполнение соответствующих расчетов, включающих, в том числе, определение количества секций батарей, необходимых для теплоснабжения здания. Согласно правилам монтажа, одному «квадрату» площади нагревательной поверхности прибора требуется для крепления один кронштейн (прочитайте также: " "). Данный крепежный элемент домашний мастер может легко сделать самостоятельно.

До того, как правильно установить радиатор отопления, необходимо выполнить следующую работу:

• принимая во внимание вышеперечисленные правила, разметить точки крепления кронштейнов;
• прежде, чем высверлить отверстия, еще раз проверяют правильность разметки;
• в подготовленные отверстия вставляют дюбели и вкручивают крепления.

При верно сделанной разметке радиатор плотно поместится на установленные опоры, прочно на них опираясь. Затем следует подключить прибор к элементам коммуникационной системы (детальнее: " ").

Инструменты и материалы

Исполнителю работ по самостоятельному монтажу отопительных батарей необходимо иметь при себе динамометрические ключи, имеющие размеры, которые позволяют соблюдать динамометрический момент с высокой степенью точности. Поскольку жидкость циркулирует по системе под значительным давлением, некачественно выполненная герметизация приводит к протечкам в виде струи, бьющей из места соединения. В случае чрезмерной перетяжки велика вероятность появления схожей проблемы.

По этой причине следует строго выполнять инструкции к приборам, прилагаемые производителями, так как в них содержатся значения динамометрических моментов. Также потребуется герметик, пакля, пропитанная масляной краской. Можно задействовать специальную уплотнительную ленту.

Выполнение монтажных работ: схема

До начала работ полностью перекрывают отопительный контур, сливают из системы теплоноситель. Остатки жидкости помогает удалить циркуляционный насос. При помощи уровня проверяют навешенную на крепежные изделия батарею относительно горизонтального и вертикального положения.

Затем:

• из радиатора выкручивают все заглушки;
• если отопительный контур однотрубный, приступают к подключению байпаса, оборудованного вентилем. При двухтрубной схеме правильная установка радиаторов отопления не предусматривает использование байпаса, а для соединения используют сгон с присоединенным к нему вентилем.

Батарею подключают к отопительной конструкции, применяя сгоны с резьбой. Стыки герметизируют паклей или другим уплотнителем. При наличии навыков пользуются сваркой в местах стыковки сгонов и трубопровода. Пока не завершена работа по установке алюминиевых, стальных и биметаллических радиаторов заводскую упаковочную оболочку с них не снимают. Читайте также: " ".

После окончания монтажа еще необходима опрессовка системы. Подобные мероприятия должны делать сантехники, поскольку они обладают опытом и у них имеется аппарат, который нет смысла приобретать для установки пары батарей.

Способы установки радиаторов

Способы установки радиаторов отопления зависят от схемы расположения этих приборов и бывают следующими:

• одностороннее подключение;
• диагональное;
• нижнее.

Особенности монтажа чугунных радиаторов

Несмотря на новейшие приборы, обеспечивающие обогрев помещений, такие как сверхлегкие и эстетичные биметаллические и алюминиевые изделия, чугунные радиаторы по-прежнему востребованы у владельцев недвижимости. И хотя продукция из чугуна не отличается изысканным дизайном, батареи долго остаются горячими, передавая постепенно тепло окружающему пространству.

Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:

• батарею перед установкой нужно развинтить, потом отрегулировать ниппели и вновь собрать прибор. Для разборки потребуется наличие верстака, пара радиаторных ключей, которые подходят по конфигурации к ниппельным отверстиям. В ушко ключа для отвинчивания нижнего ниппеля необходимо вставить ломик и тем самым увеличить приложенную силу. Что избежать перекоса, оба ниппеля (верхний и нижний) следует развинчивать одновременно, поэтому работу желательно делать вдвоем. Важен следующий момент: по разные стороны чугунного изделия резьба имеет противоположное направление. Потом снимают секцию;
• аналогичным образом требуется свинтить все секции и потом в обратной последовательности соединить в единый радиатор, исходя из потребности в обогреве конкретного помещения. Собранную батарею, состоящую из определенного количества секций, нужно опрессовать. При обнаружении протечки у прибора следует отрегулировать ниппель, расположенный в проблемном месте;
• настенные модели чугунных радиаторов можно крепить только на кирпичные или пенобетонные стены. Деревянные ограждающие конструкции не выдержат их веса, поэтому владельцу такого дома нужно приобретать батареи с напольными подставками-опорами, но и на стенах должны быть крепления, поддерживающие приборы (прочитайте также: " ");
• поскольку обычно в собственных домах, как правило, отопление однотрубное, обязателен монтаж байпаса. В схеме также должна присутствовать необходимая запорная арматура и кран Маевского;
• высота установки радиаторов отопления из чугуна над полом не может превышать 12 сантиметров от уровня чистового напольного покрытия до нижнего края отопительных приборов;
• для присоединения таких батарей используют сгоны с резьбой.

Как понятно из информации, приведенной в статье, в технологии монтажа радиаторов нет ничего сложного. Зная правила создания отопительной конструкции и соблюдая последовательность действий, каждый домашний умелец может выполнить данную работу самостоятельно. Особое внимание нужно уделять герметичности, которая способна обеспечить отсутствие протечек.

Правильная установка радиатора своими руками на видео:

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см , иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
2. Слить воду из старых батарей и снять их.
3. Продуть систему и освободить от остатков теплоносителя.
4. Установить новый радиатор согласно инструкции от производителя.
5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

1. Чугунную секцию нужно разобрать на отдельные элементы.
2. Подкрутить специальным ключом ниппели.
3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии .

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП , выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Подводящая труба, байпас присоединяется к верхнему патрубку, а отводящая - к нижнему. Такой способ соединения используется для монтажа батарей в квартире с однотрубной системой отопления.

Главный входной патрубок устанавливается сверху с одной стороны батареи, а выходной - снизу, на другой стороне радиаторов. Такой способ в нашей компании используется для установки радиаторов в квартирах с однотрубной системой отопления. Преимущество способа монтажа отопительных систем - батарея выдает максимальную теплоотдачу.

Такой способ используется для установки радиаторов в квартире с однотрубной системой отопления. Плюс такого способа - вы можете замаскировать трубы под плинтусом или спрятать в стяжку под пол.

В двухтрубных системах существуют два отдельных трубопровода (подающий и обратный), подающая труба присоединяется к верхнему патрубку, а обратная - к нижнему. Такой способ используется для установки радиаторов в квартирах с двухтрубной системой отопления.

Проводящая труба должна быть присоединена к верхнему патрубку радиатора, а обратная – к нижнему, с другой стороны. Такой способ используется для установки радиаторов в квартире с двухтрубной системой отопления. Преимущество способа - максимальная теплоотдача теплоносителя.

Подающая труба прокладывается снизу обратной. По стояку теплоноситель движется снизу вверх. Воздух из системы выходит через краны Маевского. Такая система подключение радиаторов подходит для отопления малоэтажных зданий, частных домов.

* Доставка батарей осуществляется бесплатно в случае покупки и установки батареи в нашей компании.

Чаще всего с заменой радиаторов отопления приходится сталкиваться во время проведения капитального ремонта. Их обычно меняют после установки окон и подоконников.

Радиаторы создают в доме тепло и комфортное прибывание, а значит, их монтаж должен быть грамотным и прочным.

Очень важно разобраться в том, как установить радиатор отопления правильно.

Существует несколько способов крепления радиаторов. Чаще всего их монтируют под окнами, а иногда на стенах и в прихожей у входа. Для установки батарей применяют кронштейны или стойки, которые фиксируются на поверхности стены.

С двух (или одной) сторон и снизу подводятся трубы к батарее. В случае если предусмотрена подводка труб с одной стороны, то нужно четко рассчитать количество секций, так как половина радиатора может остаться холодной. Специалисты рекомендуют не устанавливать более 12 секций, если циркуляция воды идет естественным путем. При искусственно созданной циркуляции количество секций можно увеличить до 24.

Как установить радиатор?

Если вы хотите установить большое количество секций, то необходимо побеспокоиться о том, как подвести трубы к отопительным приборам.

Рассчитывая число секций и устанавливая радиатор, нужно учитывать пропускную способность труб. Она определяется внутренним диаметром изделия и коэффициентом шероховатостей.

Чтобы правильно установить отопительную систему, которая будет обеспечивать максимальную тепловую отдачу, нужно придерживаться нескольких правил при проведении расчетов:

• чтобы удобно было убирать под батареей, расстояние от пола до низа батареи должно составлять около 10 см;
• между стеной и радиатором должен быть промежуток до 5 см. Если расстояние будет меньшим, начнется обогрев не помещения, а стены;
• от радиатора до подоконника должно быть 10 см.

Для того чтобы можно было отрегулировать тепловую отдачу отопительной батареи автоматически или вручную, заранее необходимо позаботиться о монтаже терморегулирующей арматуры. При возникновении протечки или другой аварийной ситуации, можно будет автономно отключить отопительную систему. Автоматическое регулирование отопительной системы возможно благодаря монтажу термостатических клапанов непосредственно на вентиль.

Если установка клапанов предусмотрена на отопительную систему с одной трубой, то заранее необходимо позаботиться о том, чтобы две трубы имели между собой перемычки. В случае если их нет, монтаж термоголовок не допустим.

Помимо перечисленных элементов, радиатор отопления необходимо оснастить краном Маевского. Кран служит для удаления воздуха из батарей и из всей системы отопления. Эту процедуру производят в начале отопительного сезона и потом периодически во время эксплуатации приборов для прогрева помещения.

Этапы монтажа батареи отопления

1. На поверхность стены необходимо нанести разметку для будущих кронштейнов, а после этого закрепить их.
2. Поставить на батарею отопления вместе с регулирующей арматурой (по необходимости) и заглушкой кран Маевского.
3. Используя уровень, необходимо закрепить радиатор на кронштейнах.
4. Соединить радиаторы с трубами системы отопления.

Чтобы убедиться в бесперебойной слаженной работе батареи, необходимо сделать первый запуск. Если у вас нет необходимых сантехнических навыков, то. для того чтобы правильно установить радиаторы, лучше воспользоваться помощью специалистов. Если смонтировать систему отопления неправильно, может возникнуть разрыв трубы со всеми неприятными последствиями.

Чтобы обеспечить беспрепятственное функционирование термоклапанов и повысить тепловую отдачу, лучше не ставить на радиатор различные декоративные решетки. Мебель также лучше поставить подальше от радиаторов отопления.

Выбирая радиаторы, нужно помнить о максимальной температуре теплового носителя в централизованной системе отопления. Обычно она составляет 65-105 градусов. В многоквартирных домах уровень давления равен обычно 10 атм.

Как устанавливают биметаллические радиаторы?

Так как на систему отопления в начале отопительного периода оказываются гидравлические удары, стоит при выборе батарей отдать предпочтение биметаллическим батареям или тем, в которых рабочее давление составляет более 16 атм.

Панельные стальные батареи лучше устанавливать в частных домах. Следует знать, что заявленная мощность радиаторов может быть значительно выше, чем она есть на самом деле.

В настоящее время биметаллические радиаторы считаются одними из самых эффективных батарей. Они обладают повышенной теплоотдачей. Их современный дизайн подойдет практически к любому интерьеру.

Для установки батарей необходимы следующие инструменты и материалы

• емкости для воды;
• динамометрические ключи;
• перфоратор;
• строительный уровень;
• карандаш;
• рулетка.

Этапы установки биметаллических батарей

Нормы и правила монтажа прибора отопления: расстояния от пола, стен, подоконника.

В первую очередь необходимо выяснить диаметр подводящих труб. После этого следует заказать монтажный комплект подходящего размера. В комплект поставки биметаллического радиатора входят:

• воздуховыпускной клапан;
• переходник под клапан Маевского;
• два переходника;
• заглушка;
• кронштейны;
• прокладки под заглушку и переходник.

Следует заранее подготовить емкости, перекрыть воду и слить ее остатки из системы отопления. После этого демонтируется старый радиатор путем раскрутки резьбовых соединений отводящей и подводящей труб.

Размечаются места установки кронштейнов. При работе рекомендуется приставить радиаторы к подводкам труб. С помощью строительного уровня проверяется горизонтальность. К месту установки прикладываются крепления и намечаются с помощью карандаша крепежные отверстия.

В намеченных местах с помощью перфоратора просверливаются отверстия необходимого диаметра. Если число секций не более 8, то вполне хватит трех кронштейнов. Если секций от 8 до 12, то необходимо установить 4 крепежа.

На подготовленные кронштейны радиатор устанавливается таким образом, чтобы все горизонтальные коллекторы находились на крюках. Одной из особенностей монтажа таких радиаторов является то, что весь комплект должен находиться в упаковке до момента его установки.

На каждый радиатор следует установить клапан Маевского, который входит в комплект поставки. Чтобы затянуть клапан, используют динамометрический ключ. После этого устанавливается терморегулирующая и запорная арматура.

Далее биметаллический радиатор соединяют с теплопроводами отопительной системы. Не рекомендовано зачищать соединяемые поверхности с помощью напильника или наждачной бумаги: это приведет к появлению протечек.

Технология установки батарей отопления достаточно проста. Изучив последовательность выполнения работ и подготовив необходимые инструменты и материалы, установку вполне можно выполнить самостоятельно.

Давайте посчитаем, например, в городе численностью до 100 тыс. человек, заменить один радиатор будет стоить около 2500 рублей, а теперь посчитайте, сколько их у Вас по всей квартире? Монтаж отопления в квартире своими руками позволит сэкономить не одну тысячу рублей в семейном бюджете. Ну как, сумма, которую Вы можете сэкономить, приятно удивила?

А теперь давайте поговорим о том, что Вам понадобиться для установки радиаторов отопления своими руками. От Вас потребуется время и желание, знания, умения пользоваться калькулятором и конечно инструмент, с помощью которого все будет делаться.

Допустим, что Вы готовы приступить к установке, но давайте получим некоторые знания по способам разводки радиаторов. Всего насчитывается около пяти вариантов подключения, а именно:

• Боковое одностороннее;
• Нижнее;
• Диагональное;
• Последовательное;
• Параллельное.

Боковая односторонняя разводка

Данный вид подключения считается самым популярным. Не важно, с какой стороны подводится водопровод, но вода попадает по верхнему патрубку, а уходит по-нижнему, все просто. Данный тип подключения имеет самую большую теплоотдачу. Не стоит экспериментировать и подавать воду по-нижнему патрубку, как показывает статистика, теплоотдача снижается на 6%.

Для радиаторов насчитывающих больше 10-12 секций иногда ставят удлинители, но это только в том случае, если крайние секции плохо нагреваются.

Нижняя разводка

Этот вид разводки осуществляется, если трубы находятся под полом. Конечно, такой тип является самым эстетичным, но теплоотдача будет ниже, чем у одностороннего типа. Коэффициент потери тепла в районе 10%.

Диагональная разводка

Диагональный тип подключения характерен больше для многосекционных радиаторов, все это для уменьшения потери тепла, в результате подача осуществляется по верхнему патрубку, а по-нижнему уходит обратно в котел. Коэффициент потери тепла в районе 2.5%.

Последовательная разводка

Установка батарей отопления при помощи последовательной разводки не представляется возможным, но для общего развития должны знать. Такой вид подразумевает подключение одного радиатора за другим, для удаления избытка воздуха в системе ставятся краны Маевского. Недостатком этой разводки является полная остановка отопления во время аварийной ситуации на одной из батарей.

Разновидности батарей отопления

Перед тем, как перейти к сути, Вы обязательно должны определить для себя, какие радиаторы подойдут именно под Вашу жилую площадь. Чтобы грамотно выбрать нужный тип батареи необходимо знать площадь комнаты, условия (угловая, первый этаж, плохая теплоизоляция и др.), а также сами свойства каждого вида батарей.

Батареи выпускают из:

• Чугуна;
• Стали;
• Алюминия;
• Биметалла.

Батареи из чугуна

Характеристики чугунных батарей отопления иногда удивляют. Этот вид батарей является лидером по продолжительности жизни. Установка батарей из чугуна началась еще во времена СССР, затем был спад, и все старались избавиться от них. Сейчас после выхода модернизированной версии радиатора спрос снова выравнивается на прежний уровень.

Преимущества:

• Большой срок эксплуатации;
• Гарантия 50 лет;
• Хорошая теплоотдача;
• Не подвергается воздействию жесткой и химически-обработанной воды;
• Выдерживает повышенное давление.

Недостатки:

• Большой вес;
• Не эстетичны;
• Вызывают трудности при монтаже.

Совет. Выбирая чугунные батареи отопления, опирайтесь на характеристики, а не на эстетический вид.

Батареи из стали

Радиаторы из стали имеют более современный вид и встречаются двух видов – панельные и трубчатые. Стальные батареи отопления имеют характеристики, которые соответствуют и одному и второму виду.

Панельные радиаторы из стали выглядят как две стальные пластины, сваренные между собой, внутри проходит трубчатый контур, который имеет вход и выход. Вид разводки панельного радиатора бывает как нижний, так и боковой.

Трубчатые батареи из стали выглядят как гнутая труба, которая состоит из множества секций. Количество секций зависит от площади и свойств помещения.

Преимущества:

• Легче, чем чугунные;
• Высокая теплоотдача;
• Повышенное КПД;
• Недорогие.

Недостатки:

• Быстро остывают (при отключении);
• Не всех удовлетворяет внешний вид.

Еще раз призываем, при установке стальных батарей отопления смотреть на характеристики, а не на внешний вид.

Батареи из алюминия

При производстве таких батарей используется сплав, а не чистый алюминий, а окрашиваются они, как правило, в эмаль белого цвета. Добавить или убрать секции самому не составит труда, если у Вас имеется под рукой специальный ключ.

Преимущества:

• Красивые;
• Легкие;
• Недорогие.

Недостатки:

• Поддаются химическому воздействию;
• Не выдерживают повышенного давления;
• Не стоит устанавливать в квартиру с центральным отоплением.

Батареи из биметалла

Самая популярная модель радиаторов на сегодняшний день. Хорошие модели выпускают из сплава высокого качества, но можно легко нарваться на дешевые аналоги. Сам радиатор чем-то напоминает «пирог». Снаружи металлическая оболочка, внутри которой находятся биметаллические трубки.

Преимущества:

• Легкие;
• Эстетичные;
• Хорошая теплоотдача;
• Большой срок службы;
• Не поддаются воздействию реагентов.

Недостатки:

• Высокая цена.

Правила подключения

Не имеет разницы, какой вид радиаторов Вы собираетесь ставить у себя в квартире, правила подключения батарей отопления одни для всех. Итак, самое главное:

• Для полной теплоотдачи радиатора отопления Вы должны выдержать расстояние между самим радиатором и подоконником, минимальное расстояние 5 см.
• Расстояние от пола до радиатора не меньше 7см.
• Расстояние от стены до стенки радиатора минимум 4 см. Для лучшей теплоотдачи и сохранения тепла в помещении за радиатором на стене можно закрепить отражающий экран.

Расчет количества секций

Для каждого вида радиаторов свой показатель теплоотдачи, лучше всего поинтересоваться этой информацией у продавца. Но существует старый дедовский способ прикинуть количество самостоятельно. Средним коэффициентом принято считать 1 секция на 2 кв. м. площади и 2.7 м. в высоту.

Не стоит опираться на этот коэффициент со всей уверенностью, лучше брать с запасом, ведь секция не знает, что у Вас может быть первый этаж и угловая комната или это может быть середина дома и средний уровень этажей, все индивидуально.

Набор необходимых инструментов

Примерный список представлен ниже:

• Паяльник по полипропилену;
• Перфоратор;
• Шуруповерт;
• Болгарка;
• Уровень;
• Ключи разводные;
• Шестигранники;
• Рулетка;
• Карандаш.

Пошаговая инструкция

На примере установки биметаллической батареи проведем свой экскурс в мир профессионалов. Подключение производится по боковой разводке с использованием байпаса. Монтаж осуществлялся при помощи металлопластиковой трубы. Перед монтажом в своей квартире посоветуйтесь со специалистами, может для Вашей системы отопления не подойдут трубы из металлопластика.

Чтобы упростить целостный процесс был разбит на 3 основных этапа:

• Демонтаж б/у батареи;
• Подготовка и установка байпаса;
• Монтаж батареи.

Любая работа имеет подготовительный этап. Так вот монтаж радиаторов начинается с демонтажа, обратного процесса. Демонтаж осуществлялся старой чугунной батареи.

• Снимаем чугунный радиатор с крепежа.

• Теперь, когда нам ничего не мешает, можем приступать к обрезанию лишних кусков труб.

• Убираем батарею туда, где она не будет Вам мешать.

• Демонтируем крепления, возможно понадобится перфоратор, молоток или ломик.

• Теперь, когда б/у радиатор Вам больше не мешает, переходим к подготовке и сборке. Собирать мы будем арматуру для байпаса. Берем тройник и с одной стороны сажаем кран, с другой ниппель под металлопластиковую трубу.

• К перпендикулярной стороне подсоединяем тоже ниппель, но этот ниппель понадобится нам для байпаса.

• После предварительной сборки, разбираем все, и на каждое резьбовое соединение, которое будет входить в тройник, нужно намотать уплотнитель. Советуем использовать сантехнический лен, он надежнее и имеет свойство разбухать при намокании, а значит, и увеличивать свои герметичные свойства. Соберите два таких соединения на верхнюю и нижнюю трубу (подача и обратка).

• После того как все собрано, смело сажайте на трубы для стояков. После этого можно переходить к замерам длины байпаса.

• Длина байпаса рассчитана строго между двумя ниппелями и войти прямой трубе туда не удастся, поэтому пере тем, как вставить байпас слегка согните его посередине.
• Согнутое байпас соединение вставьте в нижний ниппель потом в верхний, а теперь выровняйте трубку. Можно намертво фиксировать байпас.

• После установки байпаса, проверьте, что краны перекрыты и подайте воду в систему, проверьте все соединения и убедитесь, что нет подтеков.

• Теперь можно переходить к подготовке новой батареи. На каждой стороне закрепите футорки. Они должны идти в комплекте или покупается отдельно для радиатора. В нем идут 4 футорки, кран Маевского и заглушка.
• Со стороны труб, вкрутите фитинги, на каждое резьбовое соединение равномерно наматывается сантехнический лен, помните об это всегда.
• На противоположной стороне вверху крепится кран Маевского, а внизу заглушка.

• Давайте перейдем к разметке. Подвесив на краны и поддерживая снизу, поймайте по уровню нужное положение, разметьте вертикали и найдите горизонтальные пересечения относительно найденному уровню и уровню труб. Всего нужно найти 2 верхних точки и 1 или 2 нижние в зависимости от веса батареи.

• На размеченных пересечениях просверливаем отверстия, забиваем дюбели и вкручиваем крепления. Расстояние между радиатором и стеной должно быть около 5 сантиметров, это необходимо для хорошей вентиляции. Такое же расстояние нужно соблюдать по возможности между верхней и нижней частью.
• После того как первые два кронштейна имеются, повесьте радиатор и по необходимости можно добавить нижний. Теперь можно переходить к замерам трубы.

• Замеренные куски труб по старой схеме, чуть присогнув вставляем в один из концов, потом в другой и выравниваем. Вставленные трубы намертво зажимаем.

• 24.Можно открывать краны и опрессовывать батарею. Если нет подтеков, нигде не брызжет, постепенно, открывая кран Маевского, стравите лишний воздух.

Вот и закончилась ознакомительная часть. Теперь Вы знаете, как осуществляется монтаж и без труда сможете осуществить ее собственными руками. В результате Вы получите бесценный опыт и сэкономите приличные деньги своей семье. Задавайте свои вопросы в комментарии, делитесь своим опытом.
