Стропильная система четырехскатной крыши: обзор вальмовой и шатровой конструкций. Виды четырехскатной крыши монтаж своими руками 4 х скатная крыша стропильная

27.06.2020

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

вальмовая - является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
полувальмовая - имеет немного укороченные скаты. Отлично используется для мансарды;
шатровая - исполняется в виде пирамиды. Идеальна для квадратного здания.

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли - не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

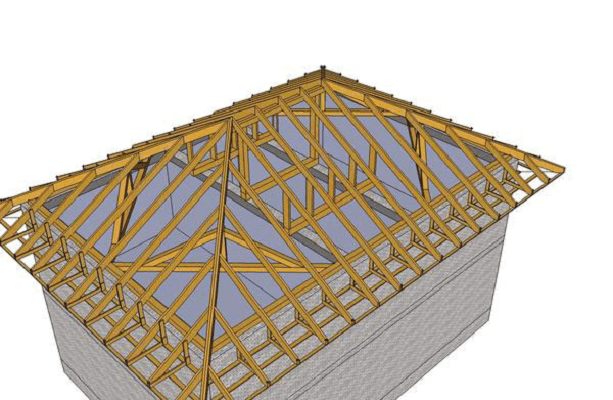

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

мауэрлат - брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
балка конька, или прогон, - находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
стропильные ноги - доски, создающие геометрию скатов. Их сечение - 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя - на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

лежень - брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
вертикальные опоры - стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
подстропильная нога, или подкос. Угол его установки - 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
затяжка, или ригель, - бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
кобылки - доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение - 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами - отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата . Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60 ° . Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли . Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат - цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши - установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила , для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками - монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал . Его предназначение - исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг - устройство контробрешетки . Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки - ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

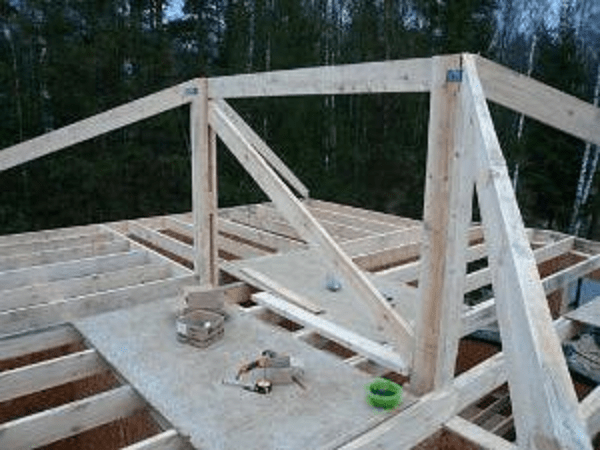

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки - короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Завершающий конструкционный элемент здания должен не только надежно защитить от осадков, сохранить тепло, но и подчеркнуть архитектурные достоинства. Форма классифицируется по: углу наклона (плоские, скатные); наличию сводов, куполов; числу наружных и внутренних ребер; количеству плоскостей (скатов). Чем сложнее система, тем вероятнее, что для выполнения работ придется нанять строительную бригаду. Необходимо подобрать не самый простой вариант, но интересный с точки зрения дизайна. Четырехскатная крыша – идеальное решение.

Типы исполнения:

Вальмовая – состоит из двух треугольных скатов, упирающихся вершинами в окончания конька. Две другие плоскости – трапеции.
Полувальмовая – отличается от первого исполнения тем, что часть наклонной поверхности занимает фронтон. Кровля по одной или двум плоскостям имеет укороченный вид. Испытывает меньшие ветровые и снеговые нагрузки. Еще один плюс – возможность установки на мансарде полноценных окон или балконов в области фронтонов.
Шатровая – треугольные скаты сходятся в одной точке. Применение такого решение целесообразно для дома с одинаковыми размерами внешних стен.

Особенности четырехскатных крыш:

Более равномерное распределение нагрузки на фундамент, по всему периметру.
Сокращение объема чердачного пространства – уменьшение расхода тепла на обогрев, сложность организации мансардного помещения.
Хорошее противостояние ветровым и снеговым нагрузкам.
Более высокая жесткость конструкции за счет увеличения числа внешних ребер.

Нюансы четырехскатной крыши:

В окончаниях конькового бруса сходятся центральные промежуточные и диагональные стропила. Организация узла довольно сложная.
К угловым крепятся нарожные стропила.
Необходимо выдерживать угол наклона элементов для создания плоскости под установку кровли.
Уклон углового стропила всегда меньше, чем у центральных и промежуточных. Это самый длинный элемент.
Опорой служат мауэрлат и коньковый прогон.

Инструкция по выбору и расчету стропильной системы

Возведение дома начинают с оформления проекта. Самостоятельная разработка чертежа невозможна без:

изучения технологии строительства;
расчета ферм.

Факторы, влияющие на выбор:

угол наклона скатов;
материал вальмовой кровли;
вес «кровельного пирога»;
ветровые и снеговые нагрузки;
сейсмическая опасность;
габаритные размеры коробки дома, наличие внутренних несущих перегородок, колонн;
планирование организации мансардного помещения.

Уклон скатов определятся не только из эстетических соображений. Важно найти золотую середину между положительным визуальным восприятием и сохранением надежности, функциональности конструкции. Величина угла тесно взаимосвязана практически со всеми вышеуказанными факторами:

Применение всех видов кровельных материалов ограничено диапазоном этого параметра.
Чем меньше угол наклона, тем незначительнее воздействие ветровой нагрузки.
Увеличение до 45-60° гарантирует самостоятельный сход осадков. Воздействие снежного покрова минимизируется.
Уменьшая угол наклона, получаем снижение площади и веса всей системы. Падает расход тепловой энергии для прогрева чердачного пространства.
Организация мансардного этажа маловероятна при малой величине наклона.

Виды стропильных ферм

1. Наслонная – конструкция вальмовой крыши выполняется с опорой на:

внешние стены (мауэрлат);
прогон (коньковый);
на внутренние несущие перегородки, колонны внутри дома через лежень.

Распределение нагрузки происходит за счет установки дополнительных стоек под коньковый брус. Лежень разделяет давление по всей поверхности внутренней перегородки (колонны).

2. Висячая – применяется для строений с максимальным размером фундамента до 6 ~7 метров. Стропилы опираются на стены. Распределение нагрузки с помощью стоек, затяжки, ригеля, подкосов. Для вальмовых крыш такой вид редко используется.

Инструкция по расчету стропильной системы

Выполнение чертежа четырехскатной крыши невозможно без совершения математических расчетов.

1. Размер прогона – определяется исходя из габаритов дома. Стандартное решение: длина за минусом ширины. Середина конькового бруса расположена четко над пересечением диагоналей основания. Линия прогона параллельна фронтальным стенам.

2. Высота конька: Н = b х tgα. b – половина длины торцевых стен дома, α – уклон скатов. Числовое значение тангенса определяется по таблице Брадиса.

3. Размер центральных и промежуточных стропил ската: Lцтр.стр.ската = √(Н² + b²).

4. Длина центральной стропильной ноги вальмы: Lцтр.стр.вальм = √(Н² + b²). При нестандартном выборе размера конька величина b определяется как половина разницы длин дома и прогона.

5. Размер диагональных элементов: Lдгн.стр. = √ (Lцтр.стр.вальм² + b²).

6. Вычисление длин нарожников – используется свойство подобных треугольников. Если углы равны, по одной из сторон выполняется пропорция длин, то будет соблюдаться соотношение остальных составляющих фигуры: D = 3/4 C, значит: Lнар = Lцтр.стр.вальм х 3/4.

7. Расстояние между стропилами зависит от выбора:

Размеров сечения, качества древесины. Чем слабее материал, тем меньше должен быть шаг.
Наличия, вида теплоизоляционного слоя – определяется удобством монтажа утеплителя (60-120 см).
Кровельного материала, его веса и геометрии. Чем больше общая масса, тем меньше шаг. Как и с теплоизоляцией, учитывают размеры листа.

Минимальный шаг между фермами – 60 см, максимальный – 2 метра.

8. Формирование и расчет свесов зависят от предпочтений жильцов и высоты дома. Минимальный размер для 1-этажного строения – 500 мм. Задача – защитить стены от атмосферных осадков.

Постройка вальмовой стропильной системы

Мауэрлат – брус или верхний венец, обвязка дома, к которым крепят стропила. Обеспечивает равномерность распределения нагрузки на внешние стены. Сечение: 10х10 см ~15*15 см. Армопояс – бетонная армированная конструкция по верхнему периметру стен. Его задача – укрепить основание под мауэрлат, обеспечить надежную сцепку с кровлей.

Варианты установки мауэрлата:

На армированный бетонный пояс с помощью закладных шпилек, анкеров.
Анкерами в тело стены – кирпичные одноэтажные дома с незначительным уклоном вальмовой крыши.
На последний венец деревянного сруба или верхнюю обвязку каркасного строения.
Монтаж на шпильки, закладываемые в кирпичную кладку.
Скобами, забиваемыми в деревянные вкладыши внутри кирпичной стены и тело мауэрлата.
Проволокой из некаленой стали, закладываемой в момент возведения фасада.
На шпильки, зафиксированные в стене химическим анкером – двухкомпонентным составом. Клей вводится в просверленные отверстия в кладке дома, высыхая, надежно удерживает элемент.

Особенности:

Количество шпилек, скоб, анкеров должно быть больше или равным числу стропильных ног.
Под брус укладывают рубероид или наносят на основание битумную мастику.

Руководство по монтажу:

Разметка отверстий под шпильки, анкера осуществляют укладкой реек на крепежные элементы с последующим ударом по поверхности дерева. По насечкам выполняется просверливание. Брус одевают на шпильки, фиксируют с помощью шайбы и гайки.
Соединение проволокой – концы пропускают поверх планок, делают скрутку.
Схемы наращивания на длинных участках:

Осуществляют укладку балок перекрытия либо на одном уровне с мауэрлатом, либо на брусок, закрепленный к стене. Шаг – 0,6-1 метр.
Стяжка мауэрлата рейками, к которым в дальнейшем будут зафиксированы стойки под прогон.
После завершения на поверхности мауэрлата делают разметку расстановки стропил.

Монтаж прогонов

Коньковый брус испытывает значительные нагрузки, устанавливается на стойки. От правильности работ зависит:

Симметрия конструкции, равномерность распределения веса.
Надежность четырехскатной кровли при максимальных ветровых и снеговых нагрузках.

Краткая инструкция по монтажу:

Схема (висячая, навесная) зависит от наличия внутренних несущих перегородок. Крепление стоек может быть к стяжкам или перекрытиям.
В домах с большими размерами конструкцию необходимо укрепить подкосами для обеспечения сопротивляемости нагрузкам.
Материал для конька и опор выбирают одинакового сечения, не менее 100х100 мм.
Перед работой тщательно замеряют и определяют центральную и крайние точки фиксации стоек. На их количество влияет длина прогона. Шаг – не более 1 метра.

Установка стропил своими руками

Существует два порядка работ:

Сначала центральные стропила, затем – диагональные. Нарожники устанавливаются в последнюю очередь.
Монтаж диагональных элементов, после этого – центральных.

Первый метод считается более простым. Второй позволяет на начальном этапе работ провести контроль симметричности.

Варианты крепления к мауэрлату:

Жесткое – в стропилах выполняют запил, глубина которого – не более 1/3 ширины бруса. Углубления (седло) можно вырезать по шаблону.
Скользящее – применяется для сооружений, дающих усадку. Для фиксации к мауэрлату используют специальный крепеж, плавающие опоры для стропил. При таком методе соединение ног над коньком выполняется шарнирным способом.
Наслонное – окончание стропила опирается на мауэрлат. Свесы вальмовой крыши оформляются с помощью наращивания ног дополнительными рейками (кобылками) меньшего сечения. Этот метод позволяет сэкономить на материале.

Оформление конькового узла центральных, промежуточных противоположных стропил:

Встык – соединение с распилом окончаний ног под углом. Выполняют сопряжение сечений. Крепеж узла производят гвоздями. Дополнительную фиксацию обеспечит металлическая пластина или деревянная накладка.
Внахлест – стропила накладываются друг на друга боковыми поверхностями. Крепление – шарнирное (болт), гвозди.
К коньковому брусу – стыковка сечения стропила с боковой поверхностью прогона.

Особенности монтажа диагональных ног:

Размещение верхнего узла с упором среза накосного стропила в боковую поверхность центральных элементов системы.
Для усиления диагональных ног, испытывающих наибольшую нагрузку, требуется установка шпренгельных ферм, стоек.

Монтаж нарожников к диагональной стропиле осуществляют подпилом и стыковкой с его боковой поверхностью, фиксация с помощью гвоздей.

По окончании работ необходимо выполнить проверку равенства углов наклона и длин противоположных стропил, соблюдения плоскости скатов и вальм.

Нюансы и возможные ошибки

1. Приобретая пиломатериалы, нужно убедиться, что:

Влажность дерева не превышает 20 %. При высыхании доска меняют геометрию, что приведет к изменению длин, прямолинейности. Нарушение пропорций влечет протекание, снижение сопротивляемости ветровым и снеговым нагрузкам. Самое лучшее качество у древесины, заготовленной в зимний период в регионах с холодным климатом. Перед оформлением покупки обратитесь к продавцу с просьбой о замере влажности.
В теле отсутствуют трещины, вросшие сучки, следы от жизнедеятельности насекомых.
Приобретая клееный брус, убедитесь в порядочности продавца, изготовителя. Применение некачественной продукции приведет к нарушению прочности.

2. Элементы стропильной системы можно заказать на предприятиях со специализацией в строительстве и изготовлении домов под ключ.

3. Древесину перед началом монтажных работ обрабатывают антисептиками и антипиренами.

4. Длина приобретенной рейки иногда не соответствует расчетному размеру. Технология выполнения наращивания:

Косой прируб с максимальной подгонкой сопрягаемых плоскостей. В сквозное отверстие болт или шпильку вставляют с натягом, без люфта; закручивают гайку.

Внахлест более 100 см. Проводят с помощью гвоздей, болтов, шпилек в шахматном порядке.

Встык по сечению – отпил под 90°. Место стыковки с противоположных сторон перекрывают накладками. Крепление – как в предыдущем способе.

5. Узлы дополнительно фиксируются металлическим крепежом: углы, пластины и другие. Каждый из этих элементов имеет отверстия под метизы. Целесообразно применять изделия с овальными прорезями, допускающими незначительные смещения сопрягаемых поверхностей. В процессе усадки, воздействия нагрузок может произойти разрыв жесткого соединения.

Отсутствие расчета нагрузок, веса. Превышение допустимых показателей влечет разрушение фундамента, каркаса кровли. Необходимые вычисления можно выполнить самостоятельно или применив онлайн-калькуляторы. Привлечение специалистов – самое верное решение.
Шаг превышает расчетное значение. Сэкономив на материалах, мастер приобретет множество проблем.
Не выполняется контроль плоскости скатов и вальм с помощью шнура. Отклонения вызовут провисание кровли, нарушат герметичность и надежность крыши, вплоть до ее деформации.

Четырёхскатные крыши становятся более востребованными с каждым годом, что обусловлено условиями проектирования достаточно больших по размерам сооружений. Такая кровля выглядит более компактно и аккуратно по сравнению с классическими вариантами двухскатных кровель. Кроме того, есть возможность выполнить не только стандартную конструкцию такой крыши, но и разнообразить кровлю различными элементами, представленными чаще всего мансардными и слуховыми окнами.

Варианты четырёхскатных крыш

Четырёхскатные кровли отличаются достаточным видовым разнообразием, что позволяет выполнить следующие типы конструкций:

. Характеризуется двумя плоскостями трапециевидной формы в совокупности с парой треугольных скатов. Конструкция отличается отсутствием фронтонов, а для устройства мансардных или слуховых окон используются кровельные скаты.

полувальмовая кровля . Основное отличие заключается в необычной конструкции вальм, которые состоят из двух частей. Нижний трапециевидный сегмент сочетается с верхней треугольной частью.

шатровая кровля . Название данной конструкции обусловлено стыкованием всех четырёх скатов треугольного формы в одной верхней точке с образованием четырёхугольной пирамиды с основанием из квадрата или прямоугольника. Характерно полное отсутствие фронтонов. Устройство четырёхскатных кровель обусловлено наличием довольно сложной стропильной системы, что требует выполнения подробных чертежей и тщательного планирования.

Особенности проектирования

Для создания грамотного проекта крыши необходимо учитывать любые возможные нагрузки, которые будет испытывать будущая стропильная система.

Проектная документация должна содержать:

основные чертежи стропильной системы и главных узлов, в местах соединения стропил с мауэрлатом и коньком, а также особенности расположения обрешётки;

технологические особенности кровельного пирога и других кровельных элементов.

Чертеж четырехскатной вальмовой крыши

Основа детально выполненного проекта позволяет легко выполнить все расчёты необходимого количества материалов для стропильной системы и кровельного пирога.

Расчёт нагрузки

К основным расчётным единицам относятся:

масса необходимого кровельного материала;

масса всех слоев выполняемого кровельного пирога, включая паро- и гидроизоляцию, а также количество утеплителя;

ветровая нагрузка, рассчитываемая с условием региональных особенностей и кровельного уклона;

показатели интенсивности и количества осадков летом;

снеговая нагрузка, характерная для региона строительства;

вес, обслуживающих кровельное покрытие, людей;

габариты и масса дополнительного оборудования, предполагаемого к установке на поверхности крыши.

Проведение расчета размеров элементов четырехскатной крыши

Полученные параметры и показатель кровельного уклона ложатся в основу расчётов длины и сечения стропильной системы и способствуют грамотному подбору кровельного материала .

Устройство стропильной системы

Процесс устройства четырёхскатных крыш основывается на использовании накосных или диагональных стропил, которые располагаются по направлению к углам сооружения. Следует учитывать, что такая конструкция подвержена более значительной нагрузке, что требует для выполнения стропил из двойного типа брусов.

Достаточно значительная длина предполагает использование соединений, которые при высоких нагрузках могут подвергаться проседанию. Именно по этой причине под соединительные элементы требуется устанавливать прочные стойки-опоры.

Конструкция требует использования нарожников или коротких стропил, упирающихся верхней частью в накосные стропила. Для закрепления выбираются несколько разных точек, способствующих максимально равномерному распределению нагрузки от нарожников.

В процессе создания четырёхскатной кровли участвуют помимо стандартных элементов дополнительные каркасные составляющие. Все компоненты такой крыши составляют единую систему, объединяющую:

лежни, являющиеся внутренними опорными брусьями, уложенными поверх несущих стен или колон;

боковые стропила, образующие трапециевидные скаты кровли;

диагональный или накосный тип стропил;

вертикальный тип опор, представленный стойками и шпренгелями, которые способствуют поддержанию стропильной системы;

прогон или брус коньковый, являющийся горизонтальной опорой для стропильной системы вверху кровельной конструкции. Укладывается поверх стоек и закрепляется. Для шатровой кровли нет необходимости монтировать коньковый брус;

горизонтальные затяжки или ригели для соединения боковых стропил, которые без установки таких элементов могут разъехаться в разные стороны;

кровельные нарожники, монтируемые поверх диагональных стропил для образования скатного каркаса;

ветровые типы балок и подкосные распорки, способствующие увеличению прочности кровли и позволяющие противостоять большинству нагрузок;

кобылки для создания необходимого кровельного свеса, которые закрепляются в нижнем сегменте стропильных ног.

Пошаговая технология возведения своими руками

Монтажные работы выполняются непосредственно после разработки проекта и приобретения всех необходимых в соответствии с расчётами материалов.

На начальном этапе устанавливается мауэрлат , который закрепляется на стенах здания. При укладке необходимо выдерживать расстояние от края наружной стены в пять сантиметров. Чаще всего для крепления мауэрлата используется анкерный вариант.

Следующий этап предполагает выполнение качественной разметки с последующим монтажом стоек и установлением конькового бруса . В процессе выполняемых работ необходимо использовать отвес. Для закрепления стоек требуется применять специальные укосины.

Далее выполняется установка накосных стропил , при монтаже которых учитывается размер будущего свеса. В стандартных условиях длина свеса составляет от пятидесяти сантиметров до метра. Оптимальный размер - шестьдесят сантиметров.

Правильный монтаж диагональных стропил должен выполняться в соответствии со следующими правилами:

накосные стропила крепятся на мауэрлат с закреплением укороченных стропил или нарожников;

передача нагрузок с накосных стропил распределяется шпренгельными фермами;

в качестве опоры шпренгельных ферм используются дополнительные затяжки, монтируемые на балки продольного или поперечного типов;

в соответствии с проектной документацией устанавливаются затяжки, ригели, стойки и подкосы, которые призваны увеличить жёсткость конструкции;

крепление диагональных стропил вверху выполняется на коньковый прогон, опирающийся на продольный тип балки;

следует обязательно использовать специальный вид врезок и врубок, дополненных посредством металлических крепёжных элементов, что позволит обеспечить связь нижних стропильных концов и мауэрлата;

установка рядовых стропил с шагом, соответствующим расчётным нагрузкам, производится сразу после монтажа диагональных стропил;

накосные стропила связываются посредством горизонтальных ригелей из досок сечением 120 х 40 миллиметров;

накосные стропила повышают сопротивление вальмовых скатов при значительных ветровых нагрузках;

наличие в проекте эркера требует установки подстропильных балок из сращённых обрезных досок или бруса.

Следующий этап монтажа заключается в установке нарожников и боковых стропилин , которые должны быть расположены в одной плоскости. В результате этих работ формируются боковые кровельные скаты. Следует внимательно следить за обеспечением параллельности всех устанавливаемых стропильных ног, нарожников и боковых элементов.

После окончания монтажа конструкции всей стропильной системы необходимо выполнить качественную для которой используются бруски с сечением в сорок или пятьдесят миллиметров. Далее следует стандартное выполнение подходящего кровельного пирога, поверх которого монтируется выбранный кровельный материал.

Подробнее о возведении крыши узнаете из видео.

Подводим итоги

Четырёхскатная крыша является наиболее надёжным и экономичным вариантом кровельного устройства при отсутствии необходимости в чердачном помещении.

Отсутствие несущих элементов в виде жёстких фронтонов требует обеспечения надёжности конструкции в соответствии с расчётами и проектом.

Четырёхскатные крыши относятся к категории популярных и востребованных кровельных конструкций, что обусловлено простотой монтажа и минимизацией расходов на строительные материалы для возведения стен.
