Способы соединения проводов. Колпачки СИЗ: стоит ли использовать Соединение проводов между собой с помощью сиз

Содержание статьи

Главное по теме

Надежная, бесперебойная работа любой электрической сети зависит от качества контактов. Добротно выполненное соединение проводов позволяет долгое время использовать проводку без необходимости заглядывать в распределительные коробки. Существует много способов, обеспечивающих надежный стык.

Среди них наименее трудоемкий – скрутка. ПУЭ напрямую не запрещает ее, но пункт правил, описывающий способы выполнения соединений и ответвлений не упоминает этот способ в числе разрешенных.

Отсутствие фиксации витков может вызвать ослабление спирали. Это когда-нибудь приведет к потере плотности контакта, нагреванию места соединения.

Отгоревший контакт вызовет прерывание тока в цепи, может вызвать короткое замыкание и пожар.

Современные технологии позволили повысить надежность и качество скруток применением Соединительных Изолирующих Зажимов. Статья познакомит с конструкцией, расскажет, как применяются колпачки СИЗ для стыковки жил проводов.

Соединение выполняется одеванием подходящей марки СИЗ на скрутку зачищенных жил с сильным закручиванием до упора. Колпачки для скрутки проводов представляют собой незамысловатую конструкцию:

• Пластиковая гильза, в форме усеченного конуса с ребристой поверхностью, изготавливается из прочного негорючего пластика. Являясь хорошим диэлектриком, он обеспечивает качественную электрическую изоляцию. С наружной стороны корпуса могут быть выполнены выступы. Это облегчает захват при накручивании зажима на проводники;
• В отверстии корпуса расположена коническая стальная пружина или металлическая вставка с резьбой. Пружинистая сталь с анодированным покрытием, которое обеспечивает хорошую электрическую проводимость. При накручивании на стык витки сильно сжимают зачищенные концы жил между собой. Это обеспечивает плотный контакт поверхностей проводников, продублированный касанием металла витков пружины.

Единая стандартизированная система кодирования параметров СИЗ отсутствует. Маркировка продукции, изготовленной одним из отечественных производителей, указывает типоразмер соединителя. Каждый размер зажима предназначен для размещения разных суммарных сечений жил, различаются габаритами и цветом корпуса. Техническая документация раскодирует типоразмер, показывая минимальную и максимальную сумму сечений жил соединяемых проводов, габаритные размеры, предельное рабочее напряжение сети.

Зажимы другого завода могут быть промаркированы иначе. Поэтому при покупке нужно уточнить у продавца параметры товара на основании заводской документации. Нужно отметить, что при различных марках, геометрические размеры зажимов, предназначенных для соединения одинаковых сечений, совпадают.

8 видов колпачков от импортного производителя

Этот вид соединителя очень популярен на Западе, откуда попал к нам. Богатый выбор моделей позволяет выполнять этим способом большинство контактов осветительной и силовой проводки.

Виды импортных СИЗ:

1. Улучшенная конструкция с крылышками облегчает, делает более комфортным закручивание.
2. Используются зажимы низкопрофильной конструкции, короче стандартной длины. Удобны для укладки в маленьких распределительных коробках, работы в стесненных условиях.
3. Модификация предыдущей модели, оснащенная крылышками, облегчающими и усиливающими скручивание.
4. СИЗ для скрутки алюминиевых жил с медными. Внутренность колпачка заполнена специальной пастой, препятствующей окислению.
5. Соединители, защищающие контакт от влаги. Они заполнены силиконовой герметизирующей пастой, которая препятствует допуску влаги внутрь, предотвращает коррозию. На входе колпачка установлена разрезная эластичная манжета, удерживающая герметик. Нет необходимости дополнительной герметизации стыка при выполнении соединения на улице или во влажных помещениях.
6. Зажим с небольшим отверстием в верхней части. Кажущаяся нелепой конструкция нужна для скрученного соединения под клемму. Сначала конец более длинной, очищенной жилы выпускается в отверстие. После накручивания зажима, выведенный наружу выступающий провод петлей заводится под клемму. Очень удобно подключать соединенные провода заземления к корпусу или клемме.

1. Соединитель, где провода зажимаются не пружиной, а винтом с потаенной головкой. Напоминает стык нашей клеммной колодкой, которая помещена в колпачок СИЗ.

1. Для герметизации можно применить специальный коннектор. Представляет собой маленький пластиковый стаканчик, в который помещается завершенная СИЗ. Силиконовое наполнение гарантирует полную водонепроницаемость и защиту от влаги. Практически провод можно класть в воду.

Правильное выполнение скрутки

Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:

1. Без предварительного скручивания.
   1. зачищенные жилы складываются и выравниваются по обрезу изоляции;
   2. одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
   3. одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
   4. завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
2. Фиксация предварительно скрученных проводников:
   1. зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
   2. накручивается корпус.

Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.

Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:

• Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
• Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
• Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.

Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.

Плюсы и минусы способа

Колпачки СИЗ дают много преимуществ электромонтеру:

• Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
• Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
  • Механическую;
  • Электроизолирующую:
  • Противопожарную.
• По сравнению с другими способами соединения предоставляется возможность:
  • Разъемного стыка;
  • Повторного неоднократного использования соединителя.
• Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.

Имеются и недостатки:

• Главный – невозможность соединения многожильного мягкого провода;
• Требует тщательного подбора типоразмера;
• Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
• Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.

Сфера применения

Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.

Монтаж электрической цепи подразумевает соединение проводников. При контакте нескольких жил возникает определенное сопротивление. Высокие значения сопротивления приводят к нагреванию проводки, оплавлению изоляции и короткому замыканию. Поэтому основная задача электромонтера: обеспечить надежный контакт с минимально возможным сопротивлением.

Виды соединений

Выполняются соединения различными методами:

• Обычной скруткой;
• Пайкой или сваркой контактов;
• Использованием винтовых зажимов, колодок и клеммников;
• Также применяются изолирующие колпачки.

Самым простым и применяемым методом соединения проводов при электромонтажных работах является скрутка. Однако требования ПУЭ к скруткам довольно жесткие: с недавнего времени запрещено использовать простую скрутку. Правила предписывают производить сварку или спайку проводов. Но это не всегда удобно: при монтаже большой сети соединений очень много и процесс может значительно затянуться.

Различные виды соединений:скрутка, пайка, винтовые зажимы и колпачки СИЗ

Колпачки СИЗ

Именно поэтому оптимальным вариантом считаются изолирующие колпачки для скрутки проводов. Этот способ выполнения электрического соединения и рассмотрим более подробно.

Описание

Соединительные изолирующие зажимы – именно так расшифровывается аббревиатура СИЗ. По сути, такие колпачки выполняют две функции:

1. Отличная изоляция контакта;
2. Резьбовой зажим делает скрутку качественной и надежной.

При таком способе соединения полностью исключается повреждение жил проводки, и не требуется применение изоляционной ленты.

Корпус зажима имеет конусообразную форму и изготовлен из пластика нового поколения, обладающего устойчивостью к высоким температурам. Кроме этого, такой пластик не горит, отличается тугоплавкостью и морозостойкостью, что позволяет использовать зажимы в любых условиях.

В корпусе установлена металлическая пружина, тоже конусная. При надевании колпачка на зачищенные жилы, пружина обхватывает и надежно зажимает провода.

Технология применения

Теперь рассмотрим, как произвести соединение проводов при помощи СИЗ. Чтобы изолирующий зажим обеспечил максимально плотный контакт жил, следует соблюдать такую технологию:

• Прежде всего, нужно . Чтобы не ошибиться с необходимой длиной зачистки, можно приложить колпачок к проводу и отметить его длину;
• Производить зачистку провода от изоляции нужно крайне аккуратно, чтобы не повредить жилы. Это повлечет за собой некачественное соединение, а при скручивании, провод может просто поломаться. Поэтому лучше воспользоваться профессиональным инструментом – стриппером;
• После этого рекомендуется скрутить зачищенные концы проводов для улучшения контакта;
• Затем на концы одевается изолирующий зажим. Делать это нужно до упора, но не прилагать чрезмерных усилий;
• В завершение нужно провернуть колпачок несколько раз по часовой стрелке.

Соединение двух мягких проводов можно производить без предварительного скручивания. При контакте трех и более жил, необходимо сделать скрутку плоскогубцами и откусить окончание.

Маркировка зажимов

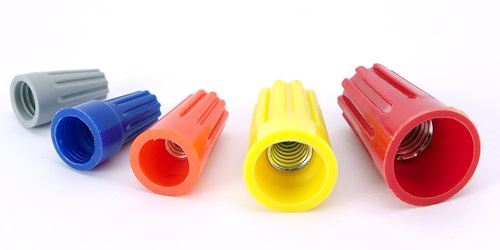

Нужно заметить, что изолирующие колпачки имеют свою маркировку (от СИЗ 1 до СИЗ 5). Каждая маркировка обозначает определенное сечение и количество токопроводящих жил, которое способен эффективно зажать этот колпачок. В зависимости от маркировки также отличается и цвет зажима. Например, синий изолирующий колпачок СИЗ 2 предназначен для зажима трех жил сечением 1,5 мм 2 . А красный СИЗ 5 – восьми жил сечением в 2,5 мм 2 .

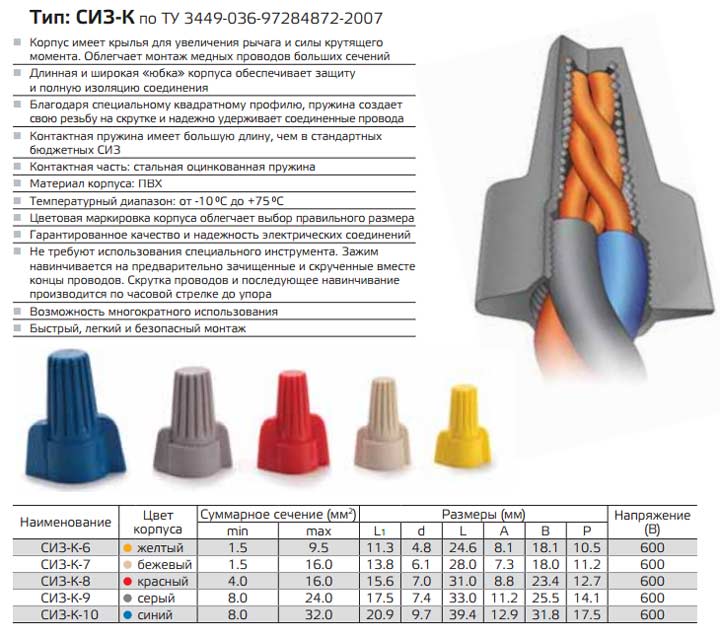

Типоразмеры колпачков СИЗ 1-5

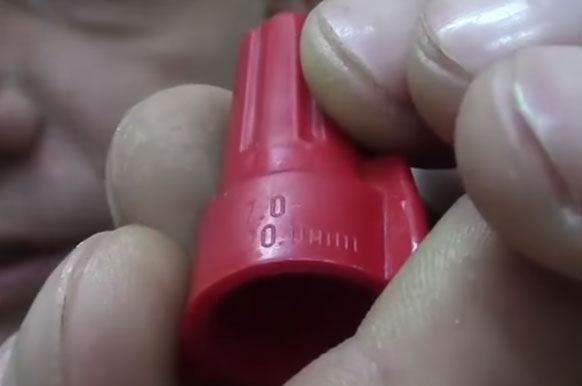

Поэтому при выборе нужно обращать внимание на маркировку зажимов, чтобы приобрести подходящий расходный материал.

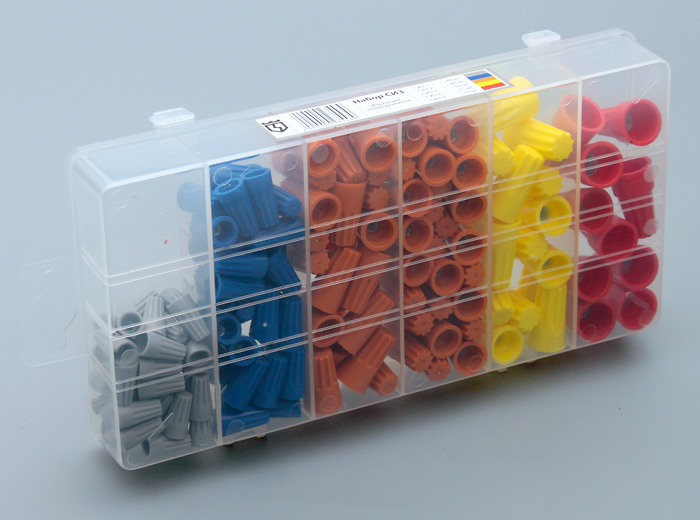

При проведении объемных работ, например, при прокладке новой электропроводки во всем доме или квартире, лучше иметь изолирующие колпачки различных размеров. Так сказать, на все случаи.

При проведении крупного ремонта такой набор колпачков будет весьма полезен

Другие виды соединений

Теперь давайте рассмотрим несколько других применяемых методов соединения.

Сварка

По требованиям ПУЭ, для придания скрутке проводов надежности, применяется сварка. Для этого используются специальные омедненные графитовые электроды. Такой способ позволяет создать надежный и долговечный контакт буквально за несколько минут. Основное применение: соединение толстых кабелей или многожильной проводки.

Пайка

Также повысить качество скрутки можно при помощи пайки. Для этого применяется обычный паяльник и олово в качестве припоя.

Обратите внимание! Одним из минусов данных способов является невозможность разобрать такие соединения. При необходимости демонтажа, сваренные или спаянные участки электропроводки, обрезаются кусачками.

Клеммники и винтовые зажимы

Стоит отметить, что все выше рассмотренные методы применяются для монтажа проводов из одного материала: меди или алюминия. Для соединения различных проводников любая скрутка неприемлема и запрещена правилами противопожарной безопасности.

Для этого используются механические способы: винтовые клеммные колодки. При выполнении такого соединения, важно не допускать прямого контакта двух разных проводов, фиксируя их через винтовую пару колодки.

Существует более современный вид клеммников: самозажимные разъемы. Они могут быть выполнены в виде много контактных колодок или небольших колпачков на 1–2 пары проводов. Самозажимные устройства позволяют произвести электрическое соединение быстро, качественно и надежно. Единственным минусом таких устройств является их достаточно высокая цена.

Подводим итоги

Как видим, способов правильно соединить несколько проводов, довольно много. Следует выбирать в зависимости от ситуации: если необходимо быстро выполнить монтаж электропроводки по всему дому, оптимально подойдут изолирующие колпачки. При необходимости подключить мощный кабель, лучше воспользоваться клеммами, сваркой или пайкой. А для соединения различных проводников (алюминия с медью), возможен только механический вариант с винтовыми зажимами.

При сборке электрических схем требуется соединять провода между собой. В месте подключения создается электрический контакт, обладающий определенным электрическим сопротивлением.

Задача любого монтажника сводится к обеспечению прочного скрепления проводки с минимальным переходным сопротивлением и надежной электрической изоляцией.

Для этих целей используются:

• скрутки;
• скрутки со сваркой;
• пайки;
• винтовые соединения;
• сборки на клеммниках и колодках под винт;
• самозажимные экспресс-клеммы фирм WAGO или REXANT;
• изолирующие колпачки для скрутки.

В данной статье поговорим о том как соединять провода с помощью колпачков.

Обычно для качественного соединения двух проводов применяется два основных метода: скручивание с последующей пайкой и обычное скручивание (без пайки).

Но стоит заметить, что несмотря на достоинства традиционных методов они также наделены и некоторыми недостатками: пайка являясь качественным соединением при разборке требует полного удаления («откусывания» запаянной части проводов) что не всегда возможно по запасу провода, скручивание повышает шанс окисления и не даёт гарантии надёжного соединения.

На сегодняшний день существует иное решение подобных задач - это соединительные .

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ - это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз - провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка	Количество и сечение жил, мм²	Цвет
СИЗ-1	2×1,5	серый
СИЗ-2	3×1,5	синий
СИЗ-3	2×2,5	оранжевый
СИЗ-4	4×2,5	желтый
СИЗ-5	8×2,5	красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Скрутка проводов СИЗ

Установка колпачка на подготовленные провода выполняется быстро, не требует специального инструмента. Созданное соединение компактно. Пользоваться колпачками удобно. Однако надо знать правила их применения, выработать необходимые навыки. Неумелое обращение может привести к печальным последствиям.

Изолирующие колпачки пригодны для соединения нескольких проводов определенного диаметра, который указывается в документации. Производители из разных стран используют свои обозначения. Поэтому лучше ориентироваться по габаритным размерам для соединения проводов, а не маркировкой производителя.

Использование колпачков СИЗ - практическое применение

Особой аккуратности требует обращение с алюминиевыми проводниками. Мягкий металл легко деформируется, быстро теряет прочность.

При скрутке колпачком алюминий надежно обжимается конической пружиной и хорошо работает длительное время. Из-за возникновения электрохимических процессов нельзя скручивать вместе алюминиевые провода с медными.

Важно снимать с проводника оптимальную длину изоляционного слоя для обеспечения максимальной площади соприкосновения металлических частей. Определить ее просто. Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции. Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка.

При удалении изоляции пользуются разными способами. Многие старые монтажники работают монтерским ножом с изолированной ручкой и коротким острым лезвием из прочной стали. Часто применяют клиновую или бритвенную заточку, которая хорошо снимает изоляцию, но в неопытных руках может причинить вред.

Ножом, особенно при его перпендикулярном направлении к проводнику, можно нарушить внешнюю поверхность металла. Любая, даже малозаметная царапина при скручивании будет увеличиваться в размерах, уменьшит сечение токопровода, снизит его электрические характеристики. Металл станет греться и выгорать, особенно под большими нагрузками. Глубокий прорез проводника послужит причиной поломки провода при скрутке.

Снимать изоляцию ножом нужно при расположении его лезвия под тупым углом к проводнику относительно направления среза легкими движениями без повреждения металла.

Определенная часть электриков пользуется пассатижами или кусачками для снятия изоляции, деформируют металл в месте обжима проводника, что не допустимо. Качественно удалить изоляцию можно специальными клещами, выпускаемыми для таких работ.

Способ скрутки проводов пассатижами и последующее одевание колпачка не обеспечивает надежного контакта и его изоляции. Колпачки со временем просто вываливаются. Но это не понимают некоторые монтеры.

Пользуясь изолирующими колпачками , следует прикладывать силу при скручивании. Она позволит обеспечить плотный контакт соприкосновения металлов проводников и пружины.

Для оценки эффективности применения колпачков перед их массовым использованием требуется выполнить соединение ими проводов и пропускать нагрузочным устройством через него ток номинальной величины около получаса. Проанализировать нагрев соединения. Затем превысить ток и определить проблемные места.

Такие электрические тесты помогают профессионалам узнавать слабые места создаваемых ими электрических цепей, совершенствовать свои навыки, качественно выполнять работу.

Ни одна схема электропроводки квартиры не обходится без соединения проводов, поэтому с этим приходится часто сталкиваться. Обычно их соединяют в распределительных коробках, а кто-то умудряется в самих розетках и выключателях. Существует несколько способов соединения проводов, каждый из которых имеет свои плюсы и минусы. Обо всем этом вы можете узнать в данной статье.

Давайте рассмотрим следующие варианты соединения проводов, которые можно применять у себя дома. Также узнаем их плюсы и минусы. Это соединения с помощью:

1. болтовых клеммников;
2. колпачков для скрутки проводов СИЗ;
3. универсальных самозажимных клемм wago;
4. скруток;

Выше представлены не все варианты соединения кабелей. Про другие способы ждите выхода дополнительных более подробных статей.

1. Соединение проводов с помощью болтовых клеммников.

Болтовые клеммники представляют собой изолированные клеммы, к которым провода присоединяются с помощью болтов. Они широко используются при подключении разных светильников.

Здесь все просто. Зачищаем жилы кабеля на половину ширины самой клеммы, вставляем их с двух сторон и затягиваем винты.

Тут необходимо правильно подобрать размер клеммника под соответствующее сечение провода. Вариант, то что было в наличии в ближайшем магазине может не подойти, так как тонкий провод в слишком большой клемме может свалиться в сторону между болтом и стенкой клеммы. Это приведет к плохому контакту и нагреванию соединения.

Минусами такого соединения являются:

• Может треснуть изолирующий корпус, что у меня часто встречалось.
• Можно сорвать резьбу на винте, так как хочется закрутить понадежнее. Как правило, в таких ситуациях многие подкручивают винт до самого тугого положения и оставляют так, потому что нет другого болтика или клеммника для замены. Это также приводит к плохому контакту.
• Винтом можно сильно раздавить алюминиевый провод, который впоследствии может быстро сломаться.
• Не удобно укладывать в распредкоробке.

К плюсам можно отнести то, что с их помощью можно подключить нагрузку к сильно коротким проводам торчащим из стены.

2. Соединение проводов с помощью колпачков СИЗ.

Правильно они называются соединительные изолирующие зажимы (СИЗ) и представляют собой коническую пружину в диэлектрическом корпусе. Многие электрики ругают их и считают не надежными. Я с этим не совсем согласен, так как если все сделать правильно и аккуратно, то соединение проводов с помощью колпачков СИЗ будут служить долго.

Они бывают разных размеров рассчитанные под соединение разного количества проводов. Определить это можно по цвету колпачка. Смотрите таблицу:

Тип	Количество и сечение соединяемых жил	Цвет колпачка
СИЗ-1	2х1,5	Серый
СИЗ-2	3х1,5	Синий
СИЗ-3	2х2,5	Оранжевый
СИЗ-4	4х2,5	Желтый
СИЗ-5	8х2,5	Красный

Плюсом такого соединения является быстрота монтажа. Взял провода зачистил и закрутил. Вот и все они уже заизолированы.

Минусы - это если слабо затянуть (закрутить) или взять слишком большой СИЗ на тонкие провода, то возможно выпадание скрутки и плохой контакт соединения.

Для соединения проводов с помощью СИЗ поступаем так:

Зачищаем изоляцию на жилах так, чтобы оголенная часть не выступала из изолирующей части колпачка;

Вставляем вместе зачищенные жилы внутрь и крутим СИЗ по часовой стрелке с хорошим усилием. Желательно закручивать до тех пор пока не скрутится на пару сантиметров жилы со штатной изоляцией. После этого колпачок будет трудно сорвать.

Если его покрутить в обратную сторону, то он открутится и перед вами предстанет обычная скрутка. Но лучше этого не делать, т.к. повторное наворачивание может не дать хорошего контакта.

3. Соединение проводов с помощью универсальных самозажимных клемм wago.

Сегодня они очень популярны и известны даже не только электрикам. Ниже представлены клеммы серии 222, которые предназначены для многократного использования. Пользоваться ими очень легко.

Зачищаем жилы на расстояние отмеченное на самом корпусе wago (как показано на фото ниже).

Открываем защелку...

Вставляем провода...

Закрываем защелку... Вот и все. Быстро и сердито.

Плюсы такого соединения:

• быстрота монтажа;
• компактность клемм (они легко помещаются в распределительных коробках);
• можно соединять провода разного сечения;
• в корпусе wago есть специальные отверстия для проверки наличия напряжения с помощью индикатора или мультиметра.

Минусом такого соединения является дороговизна самих клемм. Поэтому электрики часто их используют только для временных соединений.

Также кто-то не любит такое соединение, так как считает его не надежным и "тыкают" что они рассчитаны только на малый ток. Например, клеммники wago серии 222 рассчитаны на максимальный ток 32 А (это указывает сам производитель) и на подключение провода максимальным сечением 4 мм 2 (толще просто не полезет - я пробовал).

Ниже представлены все перечисленные соединения в одной распределительной коробке.

Укладываем их внутрь. "Орех" выкинул, так как он большой и в распредкоробках им провода не соединяют. Его показал так для наглядности.

Закрываем крышку и все готово.

А вы каким способом соединяете провода?

Улыбнемся:

Каждый раз, когда я открываю где-нибудь распределительную коробку, то вновь и вновь убеждаюсь, что в все электрики люди творческие.

С точки зрения действующих правил, скрутки проводов грубо можно разделить на два типа:

• правильные
• не правильные

К правильным относятся те скрутки, которые каким либо образом зафиксированы. В роли фиксатора могут выступать:

Провода которые просто скручены без фиксации, считаются не правильным элементом соединения. При этом не важно, как много оборотов вы накрутили, насколько красиво соединили жилы - все это вне правил и запрещено.

Пропаянные и сваренные жилы считаются лучшим соединением, однако для большинства они попросту не подходят, из-за банального отсутствия необходимых инструментов или навыков.

Если же вы самостоятельно решили сделать ремонт проводки, собрать распредкоробку и при этом сэкономить на монтаже, без нарушения действующих правил, то колпачки СИЗ это идеальный вариант.

Во-первых, вам не понадобится покупать никакого специнструмента. Например дорогие сварочные аппараты или пресс клещи.

Во-вторых, не нужно приобретать никаких дополнительных навыков, как в случае с пайкой или сваркой проводов.

Колпачки СИЗ — 8 видов

СИЗ - расшифровывается как соединительный изолирующий зажим. Данный вид колпачков пришел к нам с Запада. В Америке именно это соединение и способ изоляции проводов считается наиболее распространенным.

Причем выбор у зарубежных потребителей, гораздо более богатый чем у нас с вами.

Наши производители фактически выпускают только два вида СИЗов:

На Западе, что называется, можно подобрать на все случаи жизни. Непонятно, почему китайцы до сих пор не подсуетились, и не начали изготавливать для нашего рынка то же самое.

Вот основные 8 видов колпачков СИЗ которые там можно встретить (взято отсюда).

Это классический и усиленный (с крылышками) СИЗ, который всем нам знаком:

СИЗ с улучшенной формой колпачка, обеспечивающий более комфортную работу при закручивании:

Колпачок СИЗ с низкопрофильной конструкцией для работы в ограниченном пространстве или маленьких распредкоробках:

Низкопрофильная конструкция с крылышками для усиления крутящего момента:

Следующий колпачок весьма спорное решение на мой взгляд, но его также выпускают. СИЗ для соединения алюминиевых проводников с медными. Колпачок заполнен специальным антиоксидантом предотвращающим окисление:

Влагозащищенные зажимы, которые можно устанавливать на провода в распредшкафах на фасаде дома, или влажных помещениях и даже непосредственно в земле на огороде:

Они содержат 100% силиконовый герметик, который защищает от влаги и коррозии.

Полностью отпадает необходимость в термоусадке или герметичной изоляции мест соединения.

СИЗ с отверстием в верхней части колпачка.

Это вовсе не дефект, как может показаться на первый взгляд, а зажим специально предназначенный для скрутки заземляющих проводников. Один из них как раз выводится наружу через отверстие и подключается к корпусу щитка или оборудования.

Встречаются и подобные зажимы, где провод поджимается не пружинкой, а винтовым соединением.

Есть еще устройство - коннектор заполненный силиконом.
Внутрь него помещается любой колпачок СИЗ с проводами.

После этого, данную скрутку спокойно можно считать водонепроницаемой и размещать под землей - на огороде, возле поливалок, при вводе в дом и т.д.

Размеры и выбор колпачков СИЗ

Отечественные и китайские производители изготавливают колпачки СИЗ на 5 размеров от СИЗ-1 до СИЗ-5. Самый большой из них рассчитан на суммарное сечение проводов до 32мм2.

Кстати, будьте внимательнее при выборе колпачков исходя из сечений. Некоторые китайские СИЗы могут ввести вас в ступор. На самом колпачке может быть написано что он рассчитан до 20мм2.

А на упаковке от него - всего до 15мм2. Чему верить, не понятно.

Качество можно проверить даже на ощупь. Низкокачественные СИЗ отличаются плохим пластиком, который может лопаться при работе. Отличить его можно простым сжатием пальцами.

Более дорогие и нормальные зажимы, с трудом, но сжимаются под усилием двух пальцев. Не качественные варианты более грубые, и сжать их гораздо сложнее.

Некоторые при закручивании СИЗа помогают себе пассатижами. Опять же с китайскими дешевыми колпачками, при такой работе может случиться излом, либо просто выпасть пружина.

Хороший зажим СИЗ спокойно выдерживает рабочий температурный диапазон от -40 до +105 градусов.

Вот маркировка и виды колпачков СИЗ со всеми характеристиками, которые выпускает отечественный производитель КВТ:

Также фирма производит усиленный вариант колпачка с ушками или крылышками:

Колпачки с ушками конечно гораздо удобнее чем простые, однако здесь нужно исходить из условий свободного места в распредкоробке. Так как подобные уши могут занимать до 20% места от общей площади колпачка.

Еще СИЗ, также как и втулочные и вилочные наконечники можно различать по цветам. Каждый цвет соответствует определенному сечению провода.

С помощью СИЗ можно соединять 4,5,6 проводов, главное чтобы общее сечение скрутки соответствовало рассчитанному назначению СИЗа.

При этом можно спокойно скручивать провода разных сечений. При опрессовке проводов гильзами, это вызывает реальную заморочку и трудности.

Подобрать и заказать себе наборы колпачков СИЗ можно .

Как правильно скручивать колпачками СИЗ

Рассмотрим сам процесс скрутки при использовании СИЗ. Прежде всего нужно точно подобрать нужный зажим по сечению проводов. Именно от этого будет зависеть качество соединения.

Для этого складываете суммарное сечение проводников, которые окажутся скрученными внутри колпачка.
Допустим это 3 провода по 1,5мм2. Значит общее сечение скрутки - 4,5мм2 По таблице находите нужный колпачок.

При этом не нужно ориентироваться на крайние значения, чтобы скрутка не была, что называется впритык. В этом случае зажим просто не будет работать, либо будет работать плохо, а провода греться.

Для нашего варианта в 4,5мм2 лучше подобрать СИЗ-3, рассчитанный на скрутку от 1,5 до 6мм2. СИЗ-2 в этом случае будет не самый лучший выбор.

1 способ скрутки СИЗ

Во-первых, совмещаете провода. При этом не нужно их предварительно скручивать или накладывать друг на друга. Помещаете их в колпачок СИЗ.

После чего начинаете вдавливать внутрь СИЗа, а сам колпачок проворачивать по часовой стрелке, до момента пока не сработает пружинка. Как только пружинка захватила жилы, можно начинать сам процесс скрутки проводов.

Если не хватает усилия рук, а колпачок без "ушей", можно применить пассатижы или даже шуруповерт. Процесс ускорится в разы.

Выпускается даже специально предназначенная насадка на шуруповерт для быстрого скручивания проводов СИЗами. При этом способе колпачок остается абсолютно не поврежденным.

Можно конечно приспособить и обыкновенный "шурик" под скрутку без всяких переходников, однако внешний изоляционный слой колпачка при этом царапается.

2 способ скрутки СИЗ

Второй способ подразумевает предварительную скрутку зачищенных жил пассатижами или опять же шуруповертом.

После чего подрезаете концы для ровности, а уже затем зажим навинчиваете на скрученные провода.

Какой способ выбрать зависит от сечения соединяемых проводников.

Попробуйте просто руками и колпачком скрутить между собой 4 ГОСТовских провода сечением хотя бы 2,5мм2. На колпачок и спираль нагрузка будет такой, что при не аккуратном движении можно его сломать.

А вот закрутить в СИЗ два провода по 0,5мм2, не представляет из себя большой сложности.

Длина скрутки

Какова должна быть длина скрутки? Согласно рекомендациям производителей скрутка должна равняться, либо быть чуть меньше длины самого колпачка (10-12мм).

Техпаспорт ИЭК на колпачки СИЗ -
Техпаспорт Navigator на колпачки СИЗ -

Если вы сделаете ее длиной 3-4см, на первый взгляд это не должно влиять на качество соединения и его сопротивление. Однако здесь есть один нюанс. А именно - зависимость от количества скручиваемых проводов.

Чем их больше, тем желательнее увеличить длину скрутки.

Если скручиваете одновременно пять проводов, на глубину колпачка СИЗ всего в 1,5см, то вы никогда не сможете создать такую же площадь соприкосновения этих проводов, которая получается при длине скрутки вдвое больше.

Так что подходите к делу обдуманно. Главное после этого надежно заизолировать оставшуюся оголенную часть провода.

Правда в этом случае соединение уже не корректно называть СИЗом, так как колпачок сам по себе уже не изолирует всю оголенную жилу.

В любом случае и при любой длине, данная скрутка получается достаточно надежной и благодаря фиксации изолированным колпачком, провода уже не ослабятся в процессе эксплуатации.

После чего его опять можно смело использовать на другом оборудовании или объекте.

Еще одно распространенное использование СИЗ - это легализация скруток в старых распредкоробках после предписаний пожарных инспекторов.

Сами колпачки производят из ПВХ пластиката, который не распространяет горение. А это одно из условий противопожарных требований к электрике.
Вскрываете коробку, снимаете изоленту со старой скрутки и накручиваете поверх жил новый колпачок. Правда могут попасться скрутки, выполненные против часовой стрелки, поэтому будьте внимательнее.

К недостаткам изолированных колпачков СИЗ можно отнести то, что они не подходят для многожильных проводов и применимы только для моножил.

Также производители не рекомендуют ими скручивать алюминиевые провода, указывая что это прежде всего зажим для меди.
Отдельные фирмы, как указывалось выше, производят универсальные зажимы СИЗ рассчитанные и для алюминия тоже. Однако в большинстве своем, их применение именно для этого металла запрещено.

А иногда может привести вот к таким вот последствиям:

Герметичного соединения отечественные СИЗ также не обеспечивают. В сыром помещении внутри колпачка может скапливаться влага, что постепенно приводит к ржавчине и нарушению сжимающего усилия пружины.

Чтобы избежать этого, можно изолентой заизолировать как провода, так и сам колпачок СИЗ.

Еще одно неудобство таких зажимов - их габариты. Если в распредкоробке много проводов, то и СИЗы будут занимать много свободного пространства внутри. Иногда это может даже вынудить к замене коробки на другую, большую по габаритам.

В целом, выбор в пользу изолированных колпачков СИЗ делается в первую очередь из-за их экономичности и простоты монтажа. Если же вам нужно более надежное и долговечное соединение, то приглашайте профессиональных электриков со всем необходимым оборудованием.

А вот любопытное испытание колпачка СИЗ на механическую нагрузку. Парень собрал провода в СИЗе и подвесил за него боксерскую грушу, проверив тем самым насколько механически надежным может быть данный контакт:
