Принудительная вентиляция в бассейне. Расчет схемы вентиляции бассейна: проектирование, оборудование, вытяжки

Важным фактором для любого крытого бассейна оказывается вытяжная и приточная вентиляция, т.е. процесс замены спертого воздуха чистым. В отличие от открытых наружных сооружений, в помещении пары воды находятся в ловушке, что приводит к их конденсации и быстрой порче воздуха. Это, в свою очередь, может привести к стремительному образованию ржавчины, вспучиванию краски, проблемам со структурными элементами помещения, в том числе опорами, и духоте.

Для любого бассейна должна быть продумана вентиляция

Автономная приточно вытяжная вентиляция бассейна в коттедже помогает удалить водяной пар, путем замены внутреннего воздуха на чистый наружный воздух. Также хорошая система вентиляции будет держать уровень влажности низким — и защитит оборудование на объекте, а также само сооружение от преждевременного выхода из строя. Просто установленный домовой вентилятор с этим справиться не в состоянии, необходима полноценная установка для мощной вентиляции, схема которой тщательно рассчитывается в каждом отдельном случае.

Вентиляция также имеет решающее значение в насосных и технических помещениях, где хранятся оборудование и химикаты. Правильная подача свежего воздуха должна сопровождаться некоторой обработкой воздуха для достижения требуемых параметров. Имейте в виду, что многие химические газы тяжелее воздуха и это требует устройства низкоуровневых выводящих систем в химических помещениях.

Воздух в любых помещениях для людей должен полностью заменяться ежечасно. Бассейн и вентиляция в нём должны быть способны обеспечивать циркуляцию воздуха и его двукратное полное обновление в течение одного часа. Количество испаряемой воды определяет размер системы вентиляции и ее комплектность, расчет приточно вытяжной вентиляции бассейна основывается на этом основном параметре.

Установка вентиляционного оборудования для бассейна

Также следует учесть, что крытые бассейны в городах непрерывно выделяют большое количество хлора вместе с водяным паром. Последствия этого испарения усиливаются тем, что современные строители предпочитают строить более энергоэффективные жесткие конструкции. Когда водяной пар не имеет никакой возможности покинуть практически герметичные структуры, это вызывает многочисленные проблемы, такие как:

Ржавчина. Вздутие краски. Ухудшение состояния опор и их постепенное разрушение. И многие другие негативные эффекты в здании бассейна.

В результате ремонт либо замена деталей может оказаться очень дорогостоящим и трудоемким мероприятием. Посетители и работники крытых бассейнов не должны терпеть неприятную среду. Они не должны быть окружены физическим дискомфортом от высокой влажности. Плесень, бактерии и грибки, которые растут во влажных условиях, могут весьма негативно повлиять на здоровье. Причем, колонии патогенных микроорганизмов выделяют летучие органические соединения (ЛОС) с низкой молекулярной массой, многие из которых являются ядовитыми и имеют сильные неприятные запахи.

Плавательный бассейн должен быть вентилируемым либо естественным, либо механическим (принудительным) способами. Приточно вытяжная вентиляция в бассейне частного дома должна предотвращать падение капель с потолка на пловцов и сводить к нулю образование конденсата. Минимум две полные смены воздуха за 60 минут должно быть предусмотрено для закрытых помещений бассейна, большой он или маленький. Отопительные приборы должны быть спрятаны от контакта с пловцами. Топливо для сжигания и само отопительное оборудование нужно устанавливать на открытом воздухе, по техническим нормативам.

Можно сказать, что механическая скорость вентиляции 1 ACH (одна полная смена воздуха в час) в бассейне будет достаточно для поддержания разумного уровня относительной влажности, когда помещение используется не регулярно. В интенсивно эксплуатируемых бассейнах система воздухообмена должна быть способной обеспечивать 2 ACH для поддержания хорошего качества воздуха.

При расчете оптимальной вентиляции учитывается, что скорость испарения усиливают факторы:

  1. Большая поверхность воды. Следовательно, покрытие бассейна материалом, препятствующим испарению воды, приводит к уменьшению количества испарившейся воды;
  2. Высокая температура воды;
  3. Низкая температура воздуха;
  4. Низкая относительная влажность воздуха;
  5. Интенсивное движение воздуха по площади бассейна.

Установка системы

После расчета оптимальной для бассейна механической скорости вентиляции, необходимо рассмотреть распределение вентиляционной сети для поступления и выброса из помещения потоков воздуха.

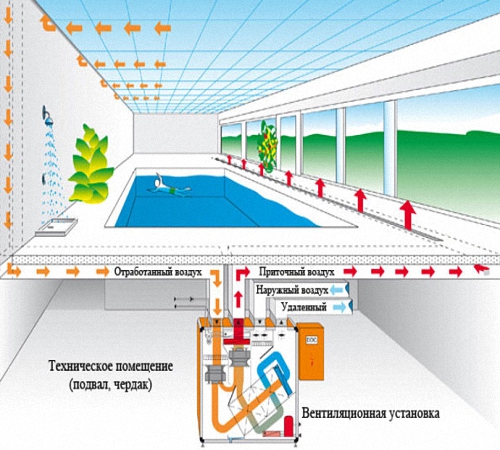

Схема построения системы вентиляции в бассейне

Правильная конструкция воздуховода должна:

  • Свести к минимуму препятствия воздушному потоку;
  • Обеспечить комфортные условия для отдыха;
  • Осуществлять контроль влажности;
  • Выполнять оптимизацию микроклимата, включая устранение конденсата на окнах.

В любом случае нужно обратить внимание на то, что:

Воздушные потоки и длина воздуховодов, указанные на эскизах, предназначены только как примеры — фактические данные и производительность могут отличаться; Приточный воздух должен поступать вблизи наружных окон. Если приточный воздух нагревается, то источники питания должны быть близко к земле — в противном случае, высота выходного отверстия должна быть, по крайней мере, 2,4 метра. Отверстия для выброса воздуха из помещения должны быть расположены под потолком; Нужно поддерживать разумное расстояние (по крайней мере, 2,4 метра) между электроприборами подающей и отводящей линий, чтобы избежать короткого замыкания.

Подогрев приточного воздуха

Хотя воздушный теплообменник способен в помещении восстанавливать до 80% температуры воздуха, поступающая с улицы воздушная масса может быть дискомфортно холодной. Поэтому желательно добавить в вентиляцию нагреватель для дополнительного подогрева поступающего воздуха.

Конструкция бассейна должна быть продуманной до мелочей

Правила экономичной конструкции бассейна

Выбирать для бассейна нужно здание с наилучшей теплоизоляцией и с минимумом технически ненужного большого остекления (в основном в крыше бассейна).

Полностью устранить тепловые мосты.

Выбирайте дизайн, идеально подходящий для пароизоляции стен и крыш.

На прямоугольные бассейны легко установить крышки из фольги, возможна также установка изоляционных кассет, изготовленных из полиуретана, которые отлично вписываются в дизайн.

Бассейн должен сообщаться с домом только через плотную дверь, предпочтительно через отдельно вентилируемый коридор.

С учетом возможных потерь тепла и конденсации в воздуховодах устанавливать вентиляционные установки для бассейнов нужно как можно ближе к воде.

Правила вентиляции и отопления бассейнов

Правила для вновь построенных или модернизированных бассейнов, сформированные в последние годы:

  • Нужно обеспечить тщательную вентиляцию всего пространства;
  • Избегайте формирования плохо вентилируемых углов с возможной конденсацией;
  • Всегда обеспечивайте подачу сухого воздуха с низким значением относительной влажности на остекление, причем с достаточной скоростью;
  • Старайтесь сохранить все пространство в отрицательном давлении (мин. 95%), чтобы избежать риска проникновения паров воды в соседние помещения или в структурные элементы здания через неправильную пароизоляцию;
  • Всегда проектируйте воздуховоды в бассейне из нержавеющего материала; возможно из алюминия или полиуретана;
  • Обеспечьте идеальную герметичность нержавеющего воздуховода, с уклоном в сторону отвода конденсата, обеспечьте доступ для очистки и отличную теплоизоляцию.

Дизайн воздуховодов за пределами бассейна должен обеспечить герметичность канала (например, полиуретанового), с уклоном в сторону отвода конденсата и термоизоляцией. Не устанавливайте вытяжные решетки в подвесной потолок через разрезы в пароизоляции!

Всасывающую решетку нужно устанавливать в центре, напротив остекления под потолком помещения.

Распределение воздуха для очень маленьких помещений (например, только с одним окном или в подвале) возможно обеспечить лишь одним воздушным каналом.

Всегда изолируйте вентиляцию бассейна от остальной части дома, в т.ч. приточных и вытяжных воздуховодов, чтобы избежать сквозняков.

Из-за непродолжительности использования бассейна в жилом доме (например, 1 — 2 часа в день), ему идеально подходит установка системы тепловой обработки воздуха с подогревом поступающего воздуха, для быстрого достижения требуемой температуры, всего за несколько десятков минут (с теплоизоляцией и пароизоляцией на стенах внутри).

Любая приточно вытяжная вентиляционная установка для бассейна, кроме всего прочего, должна быть устойчива к агрессивному воздействию хлора, т.е. с сердечником рекуперации тепла из нержавеющей стали или пластикового материала, поддона для сбора конденсата из нержавеющей стали или со специальной защитной отделкой.

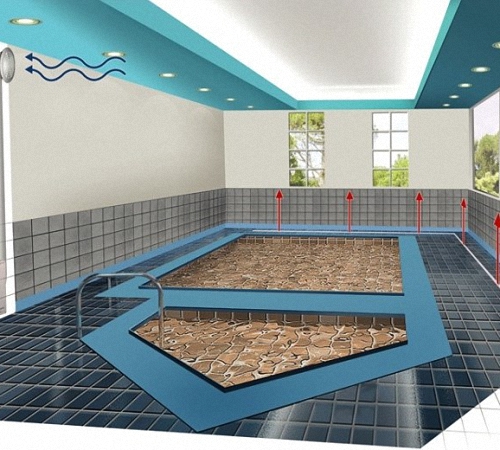

Установка вентиляции в бассейне

Рекомендуется в качестве основной системы отопления теплый пол, желательно — устанавливаемый с подключением к низкотемпературному источнику тепла (например, солнечная энергия). Возможно, стоит рассмотреть систему напольных конвекторов под окнами, с хорошей антикоррозийной отделкой и специальной защитой, чтобы избежать травм человека.

Специалисты по вентиляции могут помочь любому владельцу бассейна или менеджеру определить правильный размер и тип вентиляции, которая необходима в каждом конкретном случае, они профессионально разъяснят, как оборудуется нормальная вентиляция частного бассейна, приведут пример расчета. И подскажут, какое еще может потребоваться оборудование, обеспечивающее нормальный воздухообмен в бассейне.

Поскольку вентиляция — одна из самых «увесистых» статей расходов при сооружении бассейна, важно изначально учесть, как объект будет расти в ближайшие годы. Кроме того, следует предусмотреть техническое обслуживание и ремонт, их обязательно следует рассматривать при расчете и выборе, какая приточно вытяжная вентиляция бассейнов будет оптимальной в вашем случае.

Если мечтаете о том, чтобы бассейн был местом комфортного и безопасного отдыха, целесообразно заранее позаботиться об оснащении вентиляцией. О том, какие бывают вентиляционные системы и какие их основные функциональные особенности, как правильно выбрать, что следует помнить при установке, прочитаете в этой статье.

Способы организации вентиляции бассейна

Часто при строительстве бассейнов закрытого типа вопрос вентилирования не считается важным и часто практически не рассматривается. Но без правильной вентиляции бассейн превращается в рассадник болезнетворной среды и это представляет угрозу для здоровья отдыхающих. Основное назначение воздухообмена бассейна в создании оптимальной влажности в соответствии с нормативными стандартами. Правильно построенная система вентиляционного обмена поможет избежать эксплуатационных проблем, которые возникнут при отсутствии или неправильно установленной вентиляции.

Данная установка дает возможность воздуху вентилироваться, удаляется переизбыток влаги, открыт доступ к поступлению свежего воздуха, что делает процесс купания комфортным. К тому же в водной купели необходимо создавать специальный микроклимат для удобного нахождения раздетыми в любое время года.

Главные задачи вентиляции помещения бассейна:

  • поддержание оптимальной влажности;
  • организация воздухообмена согласно принятым стандартам.

Водная поверхность и постоянно мокрый пол испаряет большое количество воды и это создает условия для превышения уровня влажности. В таком случае человек испытывает неприятные ощущения: тяжело дышать во влажном помещении и душно. К тому же средства дезинфекции бассейна испаряются и примешивается посторонний запах, который резко ощущается при повышении влажности.

Можно выделить следующие средства организации вентиляции:

  • метод замещения (систематическая замена влажного воздуха на сухой);
  • метод конденсирования (влажный воздух прогоняется через специальные осушительные приборы, функция которых удалять влагу и возвращать уже сухой с добавлением свежего обратно в помещение);
  • смешанный метод (этот метод объединяет два предыдущих, считается дорогостоящим, но вместе с тем самым эффективным).

Функциональные особенности вентиляции для бассейна

Существуют принятые стандарты для бассейнов закрытого типа:

  • температура воды - 26-29 °С выше нуля;
  • температура воздуха - 27-32 °С выше нуля;
  • относительная влажность в теплое время года - 65%;
  • относительная влажность в холодное время года 50%;
  • оборот воздуха около 0,2 метра в секунду.

Метод замещения самый бюджетный из существующих. Организовывается двойная система вентиляции синхронно работающая. В холодное время года данный метод работает хорошо, воздух с улицы не содержит большого количества влаги. В летнее время данный метод проблему повышенной влажности не решает. Требуется установка дополнительного осушителя или повышение скорости воздухообмена- это влечет за собой дополнительные материальные затраты. Данный способ достаточно затратный в эксплуатации, зимой нерационально используется тепло, по сути происходит отопление улицы. Установленные датчики влажности дают возможность более рационально управлять воздухообменной системой. Рекуператор устанавливают для нагревания приточного воздуха зимой.

Метод конденсирования применяется при осушении с добавлением свежего воздуха. Устанавливается осушитель, помогающий усиливать воздухооборот в бассейне, осушает воздух и примешивает к нему свежий воздух с улицы. Среди недостатков метода можно выделить повышение температуры в здании бассейна, большие затраты электрической энергии и недостаточное поступление свежего воздуха.

Смешанный метод используется в приточно- вытяжной конструкции с вмонтированным осушителем. Это помогает контролировать и удерживать влажность воздуха на оптимальном уровне круглый год. При встраивании рекуператора система работает наиболее эффективно. Метод наиболее затратный, при этом он достаточно бюджетный в использовании.

Нормативные требования к проектированию бассейна

Следование стандартам позволит наслаждаться комфортным купанием без вреда для здоровья. Следуя этим стандартам необходимо так проектировать вентиляцию, чтобы избежать застойных зон. Установка оптимальной вентиляции с учетом всех требований может быть следующей:

  • проточно - вытяжной;
  • автономной;
  • самостоятельной.
  • самостоятельные приточные;
  • вытяжные.

Вытяжные системы необходимо обустраивать клапанами с электроподогревом и емкостями для сбора конденсата. Должен быть обеспечен удобный подход для обслуживания системы.

Необходимо помнить об уровне шума, превышение шестидесяти децибелов недопустимо.

Особенности проектирования бассейнов закрытого типа можно обозначить так:

  • используется индивидуальный проект, с учетом специфических особенностей конкретного бассейна;
  • необходимо создать максимальный комфорт для посетителей;
  • размещение бассейна на первом этаже;
  • правильно учесть ширину обходных дорожек;
  • рассчитать величину водного зеркала;
  • продумать режим использования (эпизодический, кратковременный, круглогодичный и подобное).

Вентиляционная система проектируется с учетом особенностей здания. Важные рекомендации, на которые следует обращать внимание:

  • влажный воздух удаляется из верхней зоны;
  • площадь решеток вентиляции должна быть большой;
  • реализовывать принцип вытеснительной вентиляции.

При наличии следующих признаков необходимо усовершенствовать систему воздухообмена:

  • ощущение дискомфорта и желание покинуть помещение;
  • появление конденсата на поверхностях стен, окнах.

Вентиляция закрытого бассейна

При строительстве закрытого бассейна берутся во внимание такие показатели:

  • размер площади помещения, где будет расположен бассейн;
  • кратность воздухообмена для приточно - вытяжной системы вентиляции;
  • расчет подачи воздуха на одного человека;
  • расчет комфортной температуры помещения.

Важным критерием при проектировании вентиляционной системы считается учет и передерживание норм, при которых человеку будет комфортно. Важные показатели для этого - уровень влажности и температурный режим. О вентиляции стоит задумываться на самом первом этапе- проектировании бассейна. Уровень комфорта будет оптимальным при таких показателях:

  • уровень влажности не выше 65 %;
  • разрыв между показателями температур воды и воздуха не более двух градусов;
  • температура воды для подогреваемых бассейнов около тридцати градусов выше нуля;
  • отсутствие сквозняков и сильных движений воздуха.

Как сделать вентиляцию в закрытом бассейне правильно можно посмотреть на видео, которое находится в конце статьи.

Системы сушения воздуха в бассейне

Грамотно смонтированная конструкция для вентиляции, позволит свободное поступление свежего воздуха и удаление лишней влаги. С целью того, чтобы вентиляционная система успешно справлялась со своими обязанностями, учитываются такие параметры:

  • размер помещения;
  • размер, отведенный для воды;
  • показатели температуры;
  • количество посетителей.

Если допускаются просчеты то результатом этого становится конденсат на поверхностях в помещении, развивается коррозия на металлических поверхностях, появляется грибок, проявляется гниение деревянных материалов. За несколько сезонов бассейн может выйти из строя полностью. Чтобы этого избежать, необходимо правильно спланировать вентиляцию. И если ошибки все же были допущены, их можно исправить.

Проблему повышенной влажности может решить осушитель воздуха. Следует правильно подобрать оборудование. За час своей работы прибор должен трижды прогнать влажный воздух помещения. Только специалист может правильно подобрать осушитель. Осушительный прибор только частично решает проблему излишней влажности.

Пользование вентиляционной системы без дополнительного удаления влаги из воздуха может принести результат только если:

  • за час происходит пятикратный прогон воздуха;
  • поверхность водного зеркала не большая;
  • бассейн посещается не часто.

Микроклимат помещения бассейна

Влажность насыщения- максимально возможное количество воды, которое способны содержать воздушные массы. По мере увеличения воздуха увеличивается показатель влажности. При ситуации, когда максимальная граница влажности насыщения преодолена, появляется избыток влаги, который видно на поверхностях. Вытяжки для бассейна при таком раскладе крайне необходимы. Для снижения влажности есть три метода:

  • конденсация;
  • ассимиляция;
  • комбинированный.

Конденсация влаги в помещении бассейна осуществляется прогонкой воздушного потока через специальный прибор - осушитель. Влага конденсируется, воздушные массы прогреваются до необходимой температуры и поступает обратно. Эта система подходит для небольшого бассейна, где невозможно использовать систему поступления- выдува воздуха. Конструкция оснащена гигростатом, запускающим компрессор. При оптимальных единицах гигростат прекращает функционирование компрессора. Осушители в таком виде вентиляционных систем бывают:

  • настенными навесными;
  • настенными встроенными;
  • стационарными.

Навесные настенные осушители располагаются в комнатах с законченным ремонтом.

Настенные встроенные располагаются в примыкающей комнате, а в помещение бассейна располагается заборная сетка. Планируется и устанавливается данная вентиляционная система на начальном этапе возведения.

Стационарные осушители - самые мощные конструкции, для их расположения необходима специальная комната, чаще всего такие осушители устанавливаются в спорткомплексах и аквапарках. Приток и освобождение воздуха идет через систему воздушных сообщений. При использовании специального канального нагревателя получается эффективная и действенная вентиляционная система.

Ассимиляция влаги в бассейне - следующий вид осушения. По такому правилу функционируют приточно- вытяжные конструкции, они производят пятикратный прогон воздуха в помещении бассейна. В небольших личных бассейнах можно обойтись без осушителя, но в бассейнах с большими водными зеркалами в областях с жарким климатом без него невозможно обойтись. Метод ассимиляции позволяет очищать воздушные массы от стойких чужеродных запахов. Минусом данной системы является зависимость от погодных условий.

Комбинированный метод самый оптимальный вид для осушения больших, активно посещаемых бассейнов. Рекомендуется использование осушителя и вентиляции, они могут работать независимо друг от друга или работать связанно, поддерживая оптимальный микроклимат.

Расчет вентиляции в бассейне

Влажность до шестидесяти процентов считается оптимальной в закрытом бассейне. Но на практике показатели снижаются до сорока пяти процентов. В этом играет важную роль ощущение переувлажненности воздуха. Даже при правильно организованной системе воздухообмена может появляться чувство дискомфорта и выпадать конденсат. При проектировании вентиляционной системы расчет строится на определении расхода воздуха. Расчет вентиляционной системы и правила обустройства вентиляционной системы в бассейне строятся на учете следующих параметров:

  • размер бассейна;
  • размер дорожек;
  • общая площадь здания;
  • температурные режимы в основные сезоны и межсезонье;
  • температура воды;
  • температура воздуха;
  • количество посетителей.

Следующие расчеты также берутся при проектировании вентиляции:

  • поступление тепла;
  • поступление влаги;
  • расчет воздухообмена.

Схема вентиляции бассейна зависит от выбора типа вентиляции и рассматривается всегда индивидуально для каждого бассейна.

Установка климатических комплексов

В бассейнах с большим объемом поверхности воды применяются климатические комплексы. Эти мощные, крупные установки поддерживают оптимальный микроклимат круглосуточно. Помимо этого обеспечивают взаимозамену воздушных масс, просушку, очистку и подогрев. Рекомендованы к использованию в бассейнах с влажностью за пределами нормы и с присутствием испарений средств для дезинфекции воздуха. Комплекс способен работать в нескольких режимах, датчики измеряют воздух, а встроенный компьютер переходит на требуемый режим работы. Для установки комплекса необходимо дополнительное помещение около бассейна. Установка сложная и дорогая, но окупает себя через несколько лет, позволяя экономить на обслуживании и монтаже.

Для безопасного и приятного отдыха в бассейне следует позаботиться о создании правильного воздухообмена. Специалисты помогут выбрать вентиляционный комплекс, подходящий именно вашему бассейну. Это даст возможность отдыхать безопасно, комфортно и с удовольствием.

  1. По требованиям Строительных Норм и Правил (СНиП-а) воздухообмен в помещении бассейна должен быть четырехкратным, то есть в течение часа весь воздух помещения заменяется четыре раза.
  2. Также в залах ванн бассейнов с местами для зрителей расчет воздухообмена следует выполнять для двух режимов - со зрителями и без них.

Параметры воздушной среды

Система вентиляции должна поддерживать в помещении бассейна опредленные параметры воздушной среды:

  • Температура. От неё зависит не только комфорт людей, но и скорость испарения влаги с поверхности воды. Поэтому температура воздуха должна быть немного (на 1-2°С) выше температуры воды (если вода теплее воздуха, то испарение влаги значительно усиливается). Для частных бассейнов рекомендуемые значения температуры воздуха и воды составляют 30°С и 28°С соответственно. Для нагрева приточного воздуха до заданной температуры в недорогих прямоточных системах используют водяные или электрические калориферы. В приточно-вытяжных установках для экономии энергии в дополнении к калориферу могут устанавливаться рекуператоры тепла выполненные, как правило, на базе пластинчатых рекуператоров и тепловых насосов (рекуператоры нагревают приточный воздух за счет тепла удаляемого воздуха). Если температура наружного воздуха может длительное время превышать температуру воздуха в помещении, то необходимо использовать вентиляционную систему с функцией охлаждения.
  • Влажность. Это один из наиболее важных параметров воздуха, который влияет на сохранность отделки и конструктивных элементов помещения бассейна. Если в течение длительного времени влажность воздуха будет превышать безопасный уровень, конструктивные элементы могут прийти в негодность - покрыться ржавчиной и плесенью из-за образования конденсата. Поэтому в нерабочее время для уменьшения испарения с зеркала воды рекомендуется закрывать поверхность бассейна пленкой. Заметим, что контролировать и управлять нужно относительной, а не абсолютной влажностью (влагосодержанием). Относительная влажность при неизменном влагосодержании сильно зависит от температуры, так снижение температуры на 1°С приводит к увеличению влажности на 3,5%. Для уменьшения влажности воздуха используют два метода:
    • Ассимиляцию влаги наружным воздухом, то есть подачу в помещение наружного воздуха с низким содержанием влаги и удаление из помещения влажного воздуха. Этот метод хорошо работает зимой при низком влагосодержании наружного воздуха. Летом в средней полосе России ассимиляция влаги наружным воздухом также возможна, но следует иметь в виду, что при жаркой и дождливой погоде влагосодержание наружного воздуха может быть выше, чем внутреннего, и тогда этот метод работать не будет.
    • Конденсационное осушение на поверхности испарителя. На этом принципе работают осушители воздуха для бассейнов. Осушитель воздуха может быть выполнен в виде отдельного агрегата или быть встроенным в вентиляционную установку. Заметим, что название осушитель для этого агрегата не совсем точное. Правильнее будет более общее название: холодильная машина или холодильный контур, поскольку этот агрегат не только снижает влажность воздуха, но и переносит тепло от удаляемого воздуха к приточному (тепловой насос), а при изменении направления движения хладагента может охлаждать приточный воздух.
    Влажность в помещение бассейна должна поддерживаться на уровне 40-65%, при этом в теплый период года допускается более высокий уровень влажности, поскольку в помещении нет холодных поверхностей, на которых возможна конденсация влаги. Исходя из этого, рекомендуемые значения относительной влажности воздуха: летом до 55%, зимой до 45%.
  • Количество свежего воздуха . Минимальный объем подаваемого свежего воздуха определяется санитарными нормами (80 м³/ч на человека) и необходимостью ассимиляции влаги из воздуха (при отсутствии конденсационного осушителя воздуха). Летом объем подаваемого воздуха обычно выше, чем зимой, поскольку в теплый период разность влагосодержания внутреннего и наружного воздуха ниже.
  • Соотношение приточного и вытяжного воздуха. В помещении бассейна рекомендуется поддерживать незначительное разряжение (расход воздуха вытяжной системы должен быть на 10-15% выше, чем приточной). Это предотвращает распространения влажного воздуха и запахов из бассейна по другим помещениям.
  • Подвижность воздуха. В отличие от жилых помещений, где вентиляция может быть на некоторое время отключена, в помещении бассейна должна обеспечиваться постоянная подвижность воздуха исходя из 6-и кратного воздухообмена. Это связано с тем, что в неподвижном воздухе, даже при нормальной средней влажности, возле холодных поверхностей образуются застойные зоны, где температура опускается ниже точки росы и происходит выпадение конденсата. Чтобы избежать этого, воздух должен постоянно перемешиваться. Зимой для ассимиляции влаги обычно не требуется такое количество наружного воздуха, поэтому для обеспечения необходимой подвижности используют вентиляционную установку с камерой смешения (в ней наружный и внутренний воздух смешиваются в заданной пропорции и подаются в помещение). Отметим также, что при выборе расположения воздухораспределителей нужно учитывать, что поток воздуха должен проходить вдоль холодных поверхностей (обычно вертикально вдоль окон), но при этом в зоне купания не должно быть сквозняков, поскольку это не только создает дискомфорт для посетителей бассейна, но и существенно усиливает испарение влаги.

Более подробно о параметрах воздушной среды и правилах проектирования систем вентиляции в помещении бассейна можно прочитать в уже упоминавшихся рекомендациях АВОК 7.5-2012 .

Режимы работы вентиляционной установки

В современных специализированных приточно-вытяжных установках с цифровой системой автоматики настройка всех режимов работы производится один раз при пуско-наладке. Пользователю в дальнейшем не нужно что-либо менять в настройках системы: для управления ему будет достаточно переключать рабочий и дежурный режим работы (это можно делать как с пульта, так и использовать для этих целей обычный выключатель).

Если же для вентиляции бассейна применяется вентустановка с упрощенной системой автоматики или же модель, не предназначенная для этих целей, то пользователю придется самостоятельно управлять скоростью вентилятора и режимом работы калорифера, задавать влажность воздуха в зависимости сезона, менять другие настройки. И такая система вентиляции из-за неоптимальных настроек, скорее всего, не позволит поддерживать комфортный микроклимат при минимально возможном энергопотреблении.

Специализированные модели приточно-вытяжных установок для бассейнов работают в двух основных режимах:

  • Рабочий режим (может также называться Дневной режим). В этом режиме вентустановка работает во время эксплуатации бассейна, когда в помещении есть люди, при этом в помещение постоянно подается заданное количество наружного воздуха (не ниже санитарной нормы). Осушение может производиться как ассимиляцией влаги наружным воздухом, так и комбинированным способом (ассимиляция + конденсационное осушения воздуха). Во втором случае энергопотребление будет ниже.
  • Дежурный режим (может также называться Ночной режим). В этом режиме вентустановка работает при отсутствии в помещении людей. Наружный воздух в помещение не подается, вентустановка работает в режиме рециркуляции (это позволяет экономить энергию, не тратя её на нагрев наружного воздуха). Автоматика при этом постоянно контролирует влажность воздуха и при её повышении выше заданного уровня включает компрессор холодильного контура для конденсационного осушения (если в составе вентустановки есть осушитель), либо подает наружный воздух для ассимиляции влаги (если осушителя нет). Вентиляционная установка может иметь настраиваемый режим проветривания в Дежурном режиме - один раз в сутки в помещение ненадолго подается свежий воздух, чтобы там не накапливались неприятные запахи.

Некоторые модели имеют аварийный режим работы. Если возникает неисправность встроенного или автономного осушителя, и влажность воздуха повышается выше критического уровня, подача наружного воздуха увеличивается для ассимиляции влаги.

Более подробно с каждый режимом работы и особенностям оборудования вы можете ознакомиться в документации на сайтах производителей.

Рекуператор

Рекуператор (теплообменник «воздух-воздух») - стальной короб, через который по каналам, разделенным тонким стальным листом, проходят встречные потоки свежего уличного и грязного удаляемого воздуха. Происходит обмен теплом, за счет которого холодный уличный воздух немного нагревается за счет уходящего загрязненного.

Главная функция рекуператора - экономить тепло, которое необходимо для нагрева приточного воздуха зимой Т.к. мы забираем воздух с улицы холодным. Экономия тепла рекуператором просто колоссальная, но эффективен он только на бассейнах с зеркалом воды более 40м2.

Чтобы это понять, нужно обратиться к режимам работы вентиляции бассейна. Система вентиляции бассейна рассчитывается для 4 режимов работы:

  • Лето/Зима.
  • День/Ночь (или эксплуатация/режим простоя)

Лето . Летом воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагрева, минуя нагреватель и рекуператор. Содержание влаги в уличном воздухе летом очень большое — 12,8 г/кг. Поэтому, чтобы удалить влагу из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима . Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн, но вот что главное - он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. в 32 раза суше, чем воздух летом, а значит и количество такого воздуха для осушения бассейна нужно в несколько раз меньше. Так, для осушения воздуха вентиляцией в бассейне с площадью воды 25м2, летом нужно примерно 3000м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7.5 раз меньше.

Приточная установка зимой просто снижает обороты. Нагреть нужно всего 400м3/ч, а эффективность и окупаемость рекуператора наступает при объемах воздуха более 1000м3/ч. Такой объем воздуха для осушения бассейна зимой может понадобиться только при площади поверхности воды более 40м2.

Стоит хорошо подумать и покупать рекуператор для бассейна только с пластифицированными пластинами. Они защитят рекуператор от влаги. А окупаемость рекуператора наступает как минимум через 2 года использования.

Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды бассейна в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить и объем воздуха, и потребление системы вентиляции на 70%.

Приточно-вытяжная установка с обводным каналом

Обводной канал или рециркуляция от слова «циркуль» - круг. Удаляемый воздух мы просто подмешиваем к приточному. Зачем?- Этот вопрос стоит задать мне по телефону, если Вы будете заказывать проектирование коммерческого бассейна с площадью зеркала воды более 80 м2.

Приточная и вытяжная установки (раздельные)

В этом случае у нас появляется возможность более гибко подойти к размещению оборудования системы вентиляции. Мы делаем отдельно приточную и вытяжную установки. Они занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000м3/ч, а зимой нагревает и подает всего 400м3/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.

Это самая простая и самая эффективная схема вентиляции бассейна. Осушение воздуха - технологически весьма хлопотный процесс. Воздух нужно сначала охладить, затем нагреть.
Зачем нам это нужно, если влажный воздух можно просто выкинуть на улицу? Для нагрева 400м3/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 оС на улице.

Вентиляция бассейна проектируется с целью поддержания приемлемого климата, как и в любом прочем помещении. Однако при этом основной упор делается на контроль уровня влажности и температуры. Обеспечив данные два параметра, дополнительно выполняются все прочие условия.

Нормы параметров воздушной среды

Вентиляция бассейна должна обеспечивать ряд параметров, которые в совокупности создадут комфортные условия для пребывания в данном помещении человека в раздетом виде, среди них:

  • уровень влажности не выше 65%;
  • температура воздуха, не превышающая значение температуры воды более чем на два градуса;
  • температура воды удерживается на отметке не более 32 градусов;
  • скорость движения воздушных потоков не должна превышать 0,2 м/с (значение 0,5 м/с уже будет ощутимым для человека);
  • когда проектируется вентиляция бассейнов, допускается использование расчетного значения воздухообмена, однако, оно не должно быть ниже нормированного – 80 м3/ч на одного человека.

Нормативная документация определяет также допустимую разницу в объёмах приточного и вытяжного воздуха, которая составляет половину кратности воздухообмена для данного помещения. Но следует принять во внимание, что значение данного параметра принимается с учётом скорости перемещения воздушных потоков.

Проектирование вентиляции бассейна основывается на выборе принудительного типа системы, так как естественная циркуляция воздуха не может обеспечить требуемые для закрытого бассейна значения параметров воздушной среды из-за довольно большой площади и постоянно наполненной чаши бассейна.

Проект вентиляции бассейна должен учитывать также общий уровень шума, издаваемый работающим оборудованием. Принимая во внимание площадь помещения, техника подбирается с высокой производительностью. Совокупный шумовой эффект не должен превышать порог 60 дБ.

Особенности разработки проекта

Проектирование вентиляции бассейнов подразумевает учёт не только способности обеспечивать эффективный воздухообмен, но также и исключение образования вредных для оборудования факторов. Первейшим из таких является конденсат, который выпадает на поверхности вентиляционной шахты, что приведёт к быстрому её износу. Для этого внутренняя или внешняя поверхность вентиляционных шахт изолируется, и применяются клапаны с электроподогревом. Обязательны также поддоны для сбора конденсата.

Вентиляция частного бассейна так же, как и система общественного, должна предусматривать возможность использования оборудования несколько меньшей производительности во время простоя помещения, когда оно не используется. А дополнительные устройства с более высокой мощностью будут включаться, когда бассейн используется. Таким образом, не будет перерасхода электроэнергии при обслуживании помещения круглосуточно, но будет достигаться необходимое значение воздухообмена. Вентиляция в бассейне частного дома в большей мере требует такого подхода к организации работы оборудования, так как частота использования данного помещения на порядок ниже, чем общественного.

Выбирая устройства, которые будут подавать и удалять воздух, необходимо принять во внимание площадь помещения, расчётные значения кратности воздухообмена и расхода воздуха на одного человека, а также возможность прогрева помещения.

Приточно-вытяжная вентиляция в бассейне может решить все задачи, так как содержит в себе несколько узлов: систему фильтрации, калорифер, вентилятор. При желании можно выбрать моноблочную установку с рекуперацией, так как данное устройство поможет на четверть сократить расход электроэнергии. В бассейне предусматривается водяное отопление, желательно, по всему периметру чаши.

Вентиляционная система оборудуется отдельно от основной. Желательно планировать бассейн в отдельном или прилегающем к основной постройке помещении. Когда оборудуется вентиляция бассейна своими руками, нередко применяется так называемое зашторивание чаши бассейна, что поможет снизить испарение с водной глади и выделение влаги в воздушную среду.

Основы расчёта вентиляционной системы

Допускается уровень влажности, достигающий значения 65%. Однако на практике нередко замечается снижение данного параметра до 50%, а порой и ниже 45%. Здесь играет роль ощущение избытка влаги в воздухе, так как даже если приточная вентиляция в бассейне и вытяжка воздуха организованы правильно, обеспечивая довольно высокий процент влажности, может ощущаться дискомфорт и наблюдаться выпадение конденсата на стенах помещения.

Когда проектируется вентиляция бассейна расчёт включает в себя определение расхода воздуха. Посредством таблиц при заданной температуре и определённом значении площади чаши бассейна определяется воздухообмен. Например, если площадь бассейна составляет 32 м2, а температура в помещении – 34 градуса, расход воздуха примерно равен 1 100 м3/ч. Мощность нагревателя должна при этом составлять порядка 20 кВт.

Расчёт системы вентиляции бассейна учитывает ряд параметров, среди которых:

  • площадь чаши бассейна;
  • площадь обходных дорожек;
  • общая площадь помещения;
  • температура наружного воздуха в теплый и холодный период;
  • температура воды;
  • температура воздуха в помещении;
  • количество людей, регулярно посещающих бассейн;
  • учитывая особенность движения воздуха в помещении (тёплые потоки поднимаются вверх), для расчета необходимо знать также температуру удаляемого воздуха из верхней зоны.

Если самостоятельно проектируется вентиляция в бассейне расчет должен включать ряд вычислений:

  1. Поступление явного тепла (учитывается выделение тепла от солнечной радиации, от пловцов, от обходных дорожек, от освещения, а также при нагреве воды в бассейне).
  2. Поступление влаги в воздушную среду (от пловцов, от водной поверхности, от обходных дорожек).
  3. Рассчитывается воздухообмен по влаге и по общему теплу, а также нормативный воздухообмен.

Руководствуясь этими данными, можно скорректировать проект, добавив оборудование для дополнительного снижения температуры приточного воздуха в жаркое время года, а в холодный период, наоборот, может потребоваться более мощное устройство для нагрева воздушной среды, чем было первоначально заложено при проектировании вентиляционной системы. Когда проектируется вентиляция бассейнов пример расчета поможет сориентироваться в действиях, которые необходимы произвести. С этой целью также используются таблицы, посредством которых можно получить ряд нормируемых значений, исходя из заданных параметров.

Как и другие помещения частного дома, бассейн требует обеспечения в нем нормального микроклимата. Здесь следует поддерживать приемлемую влажность и температуру. Только когда обеспечены эти два параметра, можно выполнять дальнейшие работы. Вентиляция в бассейне частного дома может быть обеспечена различными способами. Она подразумевает учет некоторых параметров внешней среды.

Существующие нормы параметров

При создании вентиляции в бассейне частного дома нужно учитывать следующие факторы внешней среды:

  • влажность воздуха не более 65%;
  • температура воздуха, которая не будет отличаться от температуры воды в бассейне более чем на 2°;
  • температура воды должна быть не выше 32°;
  • скорость перемещения воздуха не должна быть более 0,2 м/с.

Именно эти параметры считаются основополагающими в формировании благоприятного микроклимата такого помещения, как бассейн. При проектировании системы очень важно учитывать разницу между объемом приходящего воздуха и уходящего из системы.

Этот параметр напрямую будет зависеть от того, какова скорость воздушных потоков. Вентиляция в бассейне частного дома должна быть организована по принудительному принципу. Естественных воздушных потоков не всегда достаточно для того, чтобы микроклимат был действительно благоприятным.

Уровень шума не должен превышать того уровня, который установлен законом. Чаще всего это значение составляет 60 дБ. При выборе техники и оборудования обязательно нужно учитывать, что она должна иметь достаточно высокую производительность.

Вернуться к оглавлению

Разработка проекта: особенности

Одним из самых важных этапов в организации вентиляции в бассейне частного дома является ее проектирование. Важно учитывать все нюансы работы системы. При проектировании нужно обеспечивать не только эффективный воздухообмен между внутренней и внешней средой, а также исключить образование различных вредных факторов, которые могут отрицательно сказаться на организме человека. Одним из таковых является образование конденсата внутри шахты. Это может пагубно сказаться на ее сроке эксплуатации. Именно поэтому шахты в обязательном порядке нужно утеплять. Причем делать это можно как изнутри, так и снаружи. Иногда система дополняется специальными нагревательными клапанами. Обязательным условием является использование поддонов для сбора конденсата.

Бассейн частного дома – это то место, которое не всегда активно используется людьми. Именно поэтому на этапе проектирования обязательно нужно продумать, чтобы можно было экономить электрическую энергию. Здесь все реализуется достаточно просто. Когда бассейн заморожен, не нужно использовать оборудование на полную мощность. Лучше всего приобретать такие устройства, которые позволят в нерабочие периоды обеспечивать циркуляцию воздуха, но на минимальном уровне. Когда человек захочет активно пользоваться бассейном, он легко сможет включить все имеющееся оборудование на максимальную мощность. Очень удобный способ экономии электроэнергии.

Современная приточно-вытяжная вентиляция может решать сразу несколько задач. Она содержит несколько основных узлов. Обязательно в ее состав входят: вентиляторы, фильтры и калорифер. Можно использовать и дополнительное оборудование. Таковым, например, может выступать рекуператор. Это приспособление позволяет приблизительно на 1/4 сократить расход электрической энергии. Современные бассейны частных домов используют водяное отопление. Его, как правило, располагают по всему периметру чаши.

При этом система вентиляции бассейна частного дома чаще всего отделяется от основной.

Вернуться к оглавлению

Расчет вентиляционной системы

Очень важно правильно рассчитать вентиляционную систему бассейна частного дома. Это позволит создать комфорт и уют в помещении. При расчетах учитываются различные параметры. В этом помещении допускается уровень влажности, равный 65%. В некоторых случаях этот параметр приходится снижать до 50.

Бассейн – место, где постоянно ощущается избыток влажности в воздухе. Это неизбежно. Даже тогда, когда вытяжная вентиляция организована правильно, можно не рассчитывать на то, что дискомфорта не будет. Разумеется, человек будет себя чувствовать намного лучше, чем тогда, когда ее нет. При повышенной влажности воздуха наблюдается выпадение конденсата на стенках помещения. Это неблагоприятный фактор, с которым обязательно нужно бороться. Все дело в правильных расчетах.

Аналитические вычисления могут завести человека достаточно далеко. Однако это вовсе не означает, что люди сами не могут произвести все необходимые расчеты. Все делается предельно просто.

Для начала необходимо определить расход воздуха.

  • температура воды и воздуха внутри помещения;
  • особенности перемещения воздуха внутри помещения, этот параметр может очень сильно сказываться на результате;
  • количество человек, которое одновременно будет плавать в бассейне.

    • Количество параметров велико. Все они обязательно должны учитываться в процессе проектирования. Однако необязательно, что один из них не примет нулевого значения. Современные конструкторские бюро располагают огромным количеством материала, который позволяет им делать расчеты систем вентиляции бассейнов частных домов. Эти параметры получаются путем многолетних экспериментов и получения аналитических расчетов. На основе этих данных и создается приблизительный или точный параметрический анализ. Самостоятельно производить расчеты можно, но не всегда можно получить достоверный результат. Помощь специалистов, работающих в этом направлении, может пригодиться.
