Содержание статьи

Главное по теме

Канализация в доме или квартире — едва ли не самая важная коммуникационная система, необходимая для комфортного существования. Она служит для отвода из квартиры сточных вод. Поэтому, если в вашем доме идет ремонт, прежде чем «сооружать» , стоит подумать про систему водоотведения.

В этой статье мы опишем весь процесс монтажа канализации своими руками. Все инструкции, советы и рекомендации уже собраны здесь, поэтому вам не придется дополнительно искать какую-либо информацию.

Пластиковые канализационный трубы

В 99% случаев, канализационные системы монтируются из пластиковых труб. Выполнены они из разных материалов(полипропилен, полиэтилен, поливинилхлорид и т.д. ), но в целом их свойства понятны. Трубы для канализации гораздо тоньше водопроводных, т.к. в канализационной системе нет воздействия большого давления.

Преимущества пластиковых труб при монтаже канализации — заключается в их легкости, долговечности, стойкости к коррозии и простоте сборки.

При выборе материалов для канализационной системы, важно учитывать необходимый диаметр. Ниже представлена таблица, с минимально допустимым диаметром труб для того или иного сантехнического прибора .

Перед поездкой в магазин или на строительный рынок, подсчитайте необходимое количество тех или иных труб, а также так называемых фитингов(соединительных частей).

Кстати, изучите наш материал , чтобы точно понимать нужно ли оно вам. Автор статьи подробно описывает что это такое и какие удобства добавляет.

Если в вашей канализационной системе предполагаются «повороты», то постарайтесь избегать прямых углов в 90 градусов. Лучше использовать два фитинга по 45 градусов. Это позволит избегать частых засоров.

Для экономии средств и места в ванной комнате, строители рекомендуют использовать общую трубу оптимального диаметра(см. таблицу ), для всех сантехнических приборов кроме унитаза. Т.е. умывальник, ванна, стиральная машина могут быть подсоединены к общей трубе, уходящей в основной стояк. Унитаз же следует подсоединять отдельно — напрямую к стояку.

Подготовительные работы

Подготовительные работы при монтаже канализации в квартире или доме — пожалуй самая важная часть. Ведь пренебрегая четким планированием действий или наличием тех или иных инструментов, затянется на длительное время, хотя монтаж канализации при грамотных действиях осуществляется за несколько часов.

Для начала, вам нужно определиться где и какие сантехнические приборы будут установлены. Составьте примерную схему на листе бумаге, определите, какие дополнительные фитинги или трубы вам понадобятся для нормального функционирования приборов. Если в ближайшем будущем планируется установка еще какого-либо прибора , требующего канализационный слив, предусмотрите отвод для него с временной заглушкой, т.к. потом менять всю систему будет очень неудобно.

Рассчитайте размеры и нарежьте трубы, с учетом размеров фитингов.

Разрезать пластиковые канализационные трубы можно при помощи обычной ножовки по металлу. Очертите ее по кругу в месте разреза. Резать нужно строго под углом в 90 градусов. Обрезанные концы трубы ПВХ нужно аккуратно зачистить при помощи ножа или наждачной бумаги.

Важно, учитывать, что канализация должна устанавливаться под уклоном, ведь практически любая система канализации работает при помощи «земного притяжения». Фиксировать наклон канализации нужно при помощи крепящих на стену скоб, которые продаются вместе с трубами.

Монтаж канализации из пластиковых труб

Монтаж канализации происходит по простой схеме (см. инструкцию)

Теперь, когда все подготовительные работы выполнены, можно приступать к сборке системы. Монтаж канализации своими руками в частном доме может занять несколько дней(в зависимости от размеров дома и количества сантехнических приборов), а в небольшой квартире вся работа займет 1-2 часа .

Если на канализацию не предполагается особо сильной нагрузки(в квартире или в доме с обычным набором сантехнических приборов), то какие-то особые инструменты или навыки вам не понадобятся. Можно без особых проблем и усилий делать все своими руками.

Во время сборки системы труб, специалисты советуют двигаться «от стояка » к сантехническим приборам.

Соединение канализационных труб с фитингом(соединительной частью) происходит при помощи герметической резинки в фитинге. Важно вставлять все элементы ровно и до упора. Также нужно, чтобы резинка и все элементы канализации были чистыми, в этом случае герметизация будет надежной и долговечной, а это очень важно при проектировке , т.к. в случае утечек ущерб будет значительным. Помимо всего прочего, неплотное соединение приводит к появлению неприятного запах из канализации в ванной.

Видео с наглядным изображением того, как правильно нарезать и соединять канализационные трубы:

Для большей надежности соединения, домашние мастера смазывают конец соединяемой трубы глицериновой смазкой или мыльным раствором.

Когда система собрана, по очереди подключайте все сантехнические приборы, не забывая при этом про сифоны(для раковины и для ванны). После чего приступаем к следующему шагу.

Тестируем канализацию

После того, как монтаж канализационной системы своими руками в квартире или доме закончен, очень важно протестировать ее на герметичность.

Для этого достаточно включить одновременно все сантехнические приборы в квартире или доме. Также «бывалые» мастера рекомендуют заранее набрать в ведро воды и резко выливать его в раковину, умывальник и ванну.

Эти действия помогут определить, насколько надежно ваша канализация будет справляться в критических ситуациях. Во время теста исследуйте все соединения. Если протечек нет — отлично, ваша работа сделана качественно! Если же протечки все же есть, то нужно «проблемные» места закрепить заново.

Если соединение все же «протекает»

Бывают ситуации, когда соединение не получается надежным. В этому случае, во время монтажа нужно использовать специальный клей-герметик. Нанесите герметик на места соединения, опять вставьте трубу в фитинг(не вынимая уплотнительную резинку) и дайте клею высохнуть. После этого снова повторите тест.



Комфорт жильцов квартиры или частного дома невозможен без качественной канализационной системы. Импортная мебель и шикарный дизайн в комнатах не имеют веса, если подтекают сточные трубы. Потому перед прокладкой водопровода требуется грамотный монтаж канализационных труб пвх или конструкций из чугуна. Рассмотрим особенности работы с пластиковым трубопроводом, так как отводные коммуникации все чаще выполняются из пвх. Расскажем об алгоритме работы, поделимся секретами и фишками профессионалов.

Выбор материалов для канализации

В 99% случаев при монтаже канализации используются трубы из пластика (полипропилена, поливинилхлорида, полиэтилена). Преимущества коммуникаций из синтетических материалов – в легкости, простоте сборки, устойчивости к гидротермальным нагрузкам и коррозии, долговечности.

Пвх-изделия наиболее часто используются при прокладке канализаций

На заметку: Для канализационных конструкций можно использовать пластиковые детали гораздо меньшей толщины, чем для водопровода, так как давление ниже.

Диаметр – ключевой фактор, на который нужно ориентироваться. Эта величина зависит от типа сантехнического оборудования. Минимальные диаметры:

• биде и раковины – от 32-40 мм;
• душевые кабины и ванны – от 50 мм;
• если к трубе предполагается подключать больше одного прибора – от 70-85 мм;
• основные стояки – от 100 мм.

Перед тем как взяться за монтаж канализационных труб своими руками, составьте подробную схему будущей системы коммуникаций с расчетами расходников. Просчитайте количество и метраж деталей и фитингов.

Стыки и места крепления с фитингом обрабатывайте герметиками для прочности

Использование общего стока для нескольких сантехнических приборов сэкономит деньги и место в помещении, результат получится эстетичнее. Выберите нужный диаметр трубы исходя из приведенных выше рекомендаций – раковину, ванну, стиральную машинку можно подключить к одной трубе, идущей в общий стояк. Унитаз нужно подключать напрямую к стояку – отдельно.

Подготовительные работы

Провести демонтаж канализационных труб и прокладку новых коммуникаций в частном доме можно в срок от суток до нескольких дней, в квартире – от 1-2 до нескольких часов. Неграмотный подход и отсутствие плана растянут мероприятие на недели. Потому тщательно подготовьтесь перед началом работ.

1. Определите тип, расположение и количество сантехнических приборов, труб и фитингов.
2. Составьте схему.
3. Просчитайте запас дополнительных деталей, нужных для функционирования системы (метраж конструкции, расход смесей и фитингов считайте с запасом).
4. Если в будущем планируется установка дополнительной сантехники с канализационным сливом, рационально оставить для неё отвод с заглушкой. Иначе придется менять систему и проводить демонтаж канализационных труб заново.
5. Закупите расходники.
6. Согласно схеме рассчитайте длину отрезков, нарежьте трубы, учитывая габариты купленных фитингов.

При разметке пвх-изделия наносите пометки по всей окружности

Как нарезать и зачистить трубы ПВХ

Для резки пластиковых деталей, так же, как при монтаже чугунных канализационных труб, используйте ножовку по металлу.

Алгоритм резки:

1. Наметьте место разреза по кругу – так край получится ровным, что обеспечит герметичность соединений.
2. Режьте строго под 90°-ным углом.
3. Затем концы зачистите наждачной бумагой или ножом.

Учитывайте, что сточная система устанавливается под уклоном, так как канализация работает на основе силы притяжения. Фиксируйте наклон с помощью скоб на стенах. Купить их нужно заблаговременно вместе с остальными материалами.

Монтаж канализации из отрезков ПВХ

Чтобы избежать протечек и нестыковок, при сборке канализации рекомендуется двигаться в направлении от стояка к сантехническим приборам.

Крепите пвх-коммуникацию к стене каждые 100 см, это предотвратит проседание и поломки

Инструкция по монтажу канализации из пластиковых труб:

1. Разметьте оси трубопроводов, мест креплений к стенам и другим поверхностям.
2. Соберите узлы крепежей из труб, патрубков и фитингов с помощью герметичных резинок. Вставляйте детали друг в друга до упора. Следите, чтобы скрепляемые поверхности были чистыми. Грязь нарушит герметичность соединения. А это приводит к протечкам и появлению неприятного запаха из-за конденсации влаги (на стыках, из раковин, ванны и самой канализации).
3. Соедините детали конструкции, проверьте горизонталь и вертикаль, чтобы крепления были ровными и надежными.
4. Скрепите изделия в хомутах, проложите горизонтальные конструкции к сифонам и выпускам сантехники.

Совет: для повышения герметичности мастера советуют смазывать концы отрезков некислотными герметиками, мыльным раствором, автогерметиками или смазками на основе глицерина.

1. Когда система собрана, поочередно подключите всю сантехнику, в том числе сифоны от ванны и раковин.

Правила укладки канализации в помещении

Старайтесь сократить количество стыков и поворотов, цельная коммуникация надежнее и долговечнее. Каждое место скрепления – потенциальная угроза протечек в будущем, повороты повышают риск засорений.

Для качественного результата соблюдайте правила монтажа канализационных труб:

1. При работе с сантехникой учитывайте особенности материала, для каждого узла смешивания – своя технология.
2. При расчете диаметра изделий учитывайте угол уклона и количество подключаемых приборов. На участке подключения к стояку используйте диаметр от 100-150 мм.
3. Раструбы стояка и горизонтальных участков направляйте навстречу потоку сточных вод.
4. Если перед прокладкой новых коммуникаций проводился демонтаж канализационных труб в квартире или доме, используйте пластиковые детали того же диаметра, что был у старых.
5. Для горизонтальных разводок допускается использование диаметра 100 мм, как и в случае со стояком унитаза, для остальных одиночных креплений достаточно 50 мм.
6. Уклон системы должен быть 4-7 см на 1 м.
7. Чтобы канализация не проседала, крепите отрезки к стенам каждые 100 см.
8. Обязательно включите в чертеж фановую вентиляцию. Это поможет регулировать давление в сливных отсеках и избавит от неприятных запахов.

Предупреждаем засоры труб из ПВХ

Несмотря на то, что в случае поломки снять ПВХ трубы проще, чем провести демонтаж чугунных канализационных труб, мероприятие это хлопотное и стоит денег. Чтобы в случае засора не пришлось срывать или заменять установленные коммуникации, предусмотрите «прочистки» с заглушками. Еще одна превентивная мера – дополнительные вертикальные отводы под воздушные обратные клапаны (достаточно диаметра в 50 мм).

Для прочистки возможных засоров оставляйте ревизию с заглушкой – это упростит доступ к забившемуся участку

Ревизии со съемными крышками при монтаже труб для наружной канализации устанавливают через каждые 15 м. Для внутренних систем – на стыке горизонтальных участков со стояком. Этот шаг упростит прочистку канализации, если она забьется.

Как протестировать канализацию

По завершении работ проведите тесты канализационной системы на герметичность.

Варианты проверки:

• включить всю имеющуюся сантехнику одновременно;
• набрать ведро воды, залпом вылить его в раковину, затем в ванну.

Во время проверки изучите все стыки и соединения. Если проблемы не обнаружены, тест пройден успешно. Если протечки есть, закрепите и повторно обработайте проблемные места герметиками или строительным клеем. После высыхания изолирующих веществ заново проведите тесты.

Во время тестов обращайте внимание на стыки и крепления к фитингам

Видео: монтаж пластиковых канализационных труб

Дом без водопровода и канализации никогда не будет комфортным. Благоустройством этих коммуникаций нужно заниматься в процессе проектирования здания, или при реконструкции, если оно уже построено.

Автономная канализация – необходимая в каждом частном доме вещь. Проводится она в несколько этапов, для каждого из которых необходимы свои материалы и знания. Сейчас мы не будем углубляться в подробности, а рассмотрим один из важных ее процессов – укладка канализационных труб своими руками.

Выбор труб

На внутреннюю канализацию действуют высокие нагрузки, в то время как на наружную намного сильнее, поэтому и требования к трубным изделиям для нее соответствующие. Так как канализационные трубы прокладываются в глубоких ямах, то давление земли на них нельзя не учитывать. Боле того, при прокладке таких изделий под проезжей частью, необходимо выбирать их с наивысшим классом прочности.

Для наружной канализации производители делают специальные трубы и окрашивают их в рыжий или коричневый цвет. Для внутренних коммуникаций эти же изделия окрашиваются темно-серой краской.

Чтобы наружная канализация служила долго и эффективно, необходимо использовать трубы:

• Гладкие полимерные. Они изготавливаются зачастую из ПВХ, но бывают и полипропиленовые изделия.
• Гофрированные полимерные. Они изготавливаются из полиэтилена, но встречаются много экземпляров и из полипропилена.
• Чугунные.

Сегодня владельцы домов отдают предпочтение полимерным трубам. Причем там, где нагрузка особенно велика, рекомендуется использовать гофрированные изделия. Чаще всего люди выбирают изделия с диаметром 110 мм. Помните, что не только эти материалы нужно будет покупать, а и фасонные части.

План работ

Сам процесс условно делится на три части:

• земляные работы;
• монтаж;
• зарывание.

Естественно, перед прокладкой канализации необходимо подготовить траншеи подходящего размера. Вот несколько правил, способных упростить сам процесс:

• Самостоятельно выкопать траншею довольно тяжело, поэтому лучше это доверить землеройной технике.
• Траншея должна быть достаточно широкой, чтобы человек мог работать с канализационными трубами, ногами касаясь дна ямы. Например, для стандартных изделий с диаметром 110 мм придется копать траншею шириною в 60 см.
• Куда сложнее вопрос глубины, так как оптимального ее значения не подскажет никто. Согласно правилам, дно траншеи должно быть ниже на полметра от глубины промерзания почвы. На практике же все, оказывается, по-другому – трубы прокладываются выше этого уровня, но дополнительно утепляются.
• При выкапывании траншеи необходимо сделать небольшой уклон, который, как правило, составляет 2 см на каждый метр.
• По проектной документации яма под водопровод должна быть определенной глубины, а на практике ее нужно делать глубже на 10 см, что позволит создать амортизирующую подушку.
• Обнаруженные в траншее дефекты в виде валунов должны быть удалены, а дно тщательно утрамбовано.
• Дно нашей ямы необходимо засыпать гравием или песком. Утрамбовка насыпи не требуется, но там, где будут установлены ревизионные колодцы, уплотнить нужно на два метра во все стороны.

Монтаж

• Начинать монтаж нужно с того места, с которого кончается внутренняя канализация.
• Трубная продукция укладывается вдоль траншеи. Раструбы же необходимо расположить в противоположную сторону от движения нечистот.
• Если необходимо организовать поворот, то отводы можно брать только с углом в 15 градусов или 30. Категорически запрещено использовать изделия под 90 градусов.
• Не забывайте о ревизионных колодцах, с помощью которых можно починить или прочистить канализационные трубы.
• Утепление труб рекомендуется делать материалами со вспененным полиэтиленом и только если это предусмотрено.

Соединение труб

После тщательной очистки раструба проверяем наличие резинового кольца, которое служит уплотнителем. Делаем очистку концов труб. Предварительно стоит проверить глубину вхождения трубных изделий в раструб, отметив карандашом на гладком конце.

Для облегчения соединения можно использовать силиконовую смазку или мыло. Теперь можно вставлять трубу в раструб, предварительно смазав. Трубопровод может подвергаться линейным деформациям, поэтому рекомендуется трубу вставлять не до конца, а оставлять зазор в сантиметр. Здесь придет на помощь оставленная карандашом метка.

Зарывание

Перед тем как засыпать траншею, рекомендуется проверить уклон трубопровода еще раз. Примерно на 10-15 первых сантиметров яма засыпается исключительно песком, который по краям труб тщательно утрамбовывается. Над трубой придавливать песок категорически запрещено. Теперь можно продолжить закапывание канализационного трубопровода обычной землей.

Прокладывать трубы несложно, но этот процесс требует времени, сил и аккуратности. Трубопровод будет эффективно и долго работать, если при его монтаже соблюдать все соответствующие нормы.

Вы обладаете личным положительным опытом прокладки труб канализации. Поделитесь им на страницах нашего сайта, оставляя комментарии к статье.

Видео

Мы предлагаем посмотреть видео, которое поможет избежать вам ряд серьезных ошибок при монтаже канализационных труб своими руками.

Приступая к ремонту в доме или квартире, в первую очередь стоит задуматься об инженерных сетях. Монтаж канализационных труб производится до сборки водопроводной системы, ведь наличие отвода стоков – необходимое условие для организации водоснабжения.

Расчет канализационного трубопровода

Выбор материала труб канализации

• Биде, умывальник, мойка – 40 мм.
• Душевая кабинка, ванна – 50 мм.
• В случае включения нескольких сантехприборов в одну трубу – 85 мм.
• Стояк (основной) дома или квартиры – 100 мм.

Универсальности системы можно добиться, используя для подключения всех сантехприборов, кроме унитаза, трубу 50 мм диаметром, а основной стояк выполнить из трубы 110 мм диаметром, к такой же трубе канализационной 110 мм подключить унитаз.

Расчет количества элементов системы

Чтобы рассчитать трубопровод и провести монтаж труб канализации, необходимо составить схему будущей системы. Достаточно просто взять лист бумаги и разместить на нем все сантехнические приборы, которые необходимо подключить.

Применение труб звукопоглощающих (продольные полосы зеленого и красного цвета), позволит уменьшить трудоемкость монтажа системы канализации. Но следует учитывать дороговизну таких изделий.

Поэтому для снижения звука от стоков канализации трубу можно изолировать. В звукоизоляции нуждаются стояки, расположенные близко к спальням, кухне или гостиной. Если же стояк проходит в удаленном от постоянного пребывания людей месте, то необходимость защиты от звуковых колебаний отпадает.

Собранную систему необходимо проверить на герметичность. Заранее набрав воды в ведра, нужно резко вылить ее в тестируемый прибор: умывальник, раковина, ванна. Место протечки следует разобрать и герметизировать заново.

Инструкция по сборке трубопроводов канализации (в текстовом или в видео форматах), позволит избежать при дальнейшей эксплуатации системы прочисток, шума движения стоков, деформированных элементов и других неприятных моментов.

Канализация в частном доме – это трубная разводка, состоящая из двух частей: внутренняя и наружная. Поэтому когда производится монтаж канализации, сам процесс делится на два этапа: сборка внутренней канализационной системы и наружной. Все делается по отдельности с учетом расчетов диаметра труб и выбора материала, из которого они изготавливаются. Ушли в небытие времена, когда канализация частного дома собиралась из чугунных или асбестовых труб. Они свое отслужили, передав бразды правления трубам пластиковым. Поэтому в первую очередь необходимо правильно подойти к выбору канализационных труб.

Виды канализационных труб

Сегодня для сборки канализации в частных домах используются полимерные трубы двух видов: ПВХ и полипропиленовые. Первые используются для наружной системы, вторые для внутренней.

Канализационные трубы

Полипропиленовые канализационные трубы имеют серый цвет и разброс стандартных диаметром от 20 мм до 400 мм. При этом их соединение является раструбным с использованием резиновой манжеты, которая обеспечивает герметичность стыка. Производители для облегчения монтажа канализационной системы предлагают различные фитинги: коленья, отводы, крестовины, тройники, переходники, заглушки и прочие профильные изделия разного диаметра.

Что касается ПВХ канализационных труб, то и здесь все то же самое, что касается соединения и фитингов. Но у них оранжевый или красный цвет, так что перепутать будет невозможно. Плюс, диаметр, который начинается с 50 мм и заканчивается 1200 мм. Для внешней канализации частного дома чаще всего используются диаметры 110-200 мм.

Внутренняя канализация частного дома

Монтаж внутренней канализации частного дома является сложнее, чем наружной. Все дело в том, что внутри дома присутствует большое количество потребителей воды: краны, смесители, душ, стиральная и моечная машинка, унитаз. И все они располагаются в разных помещениях. Поэтому трубная обвязка имеет сложную схему, которая собирается в единую систему и выводится наружу, соединяясь с внешней частью канализации. Если дом построен в несколько этажей, то на каждом из них собирается своя система, и все этажи объединяются одним вертикальным стояком, который собирается из трубы диаметром 110 мм.

Обычно стояк устанавливается в том месте, где будет производиться вывод канализации наружу дома. Здесь важно соблюсти одно важное правило – чем меньше расстояния, тем эффективней система работает. Поэтому стояк устанавливают у стены постройки, которая ближе всего будет находиться к канализационному колодцу или септику.

Что касается трубной разводки внутренней канализационной системы, то приходиться учитывать объем воды, который должен пройти через нее.

• От раковины можно отводить трубу диаметром 25-32 мм.
• От кухонной мойки 32-40 мм.
• От душа или ванны 32-50 мм.
• От стиральной или посудомоечной машины 40-50 мм.
• От унитаза 110 мм.

И чем больше соединений производится в одну систему, тем большего диаметра труба должна объединять их. К примеру, если соединяются в одну сеть мойка и посудомоечная машина на кухне, то под каждую из них устанавливается труба диаметром 40 мм. Но соединяются они при выводе из кухни в трубу диаметром 50 мм, которая дальше, например, объединиться с раковиной и ванной, что в окончательном результате даст объединенную трубу диаметром 110 мм.

Поэтому очень важно сначала начертить схему обвязки с точной установкой сантехнических приборов, а уже затем рассчитывать размеры трубной разводки с точным определением диаметров приобретаемых изделий.

Схема разводки канализации одного этажа частного дома

Правила монтажного процесса

Существуют определенные правила монтажа канализационных труб, которые устанавливаются во внутренней разводке.

• Раструб канализационной трубы, которая подключается к самому первому и крайнему потребителю, должен располагаться не ниже 80 см от уровня пола. То есть, это потребитель самый дальний от стояка. Если фитингов на пути следования воды не так много, то можно опускать уровень установки до 30 см.
• Унитаз должен соединяться со стояком трубою такого же диаметра, что и сам стояк. И ее длина не должна превышать 1 м.
• Каждый сантехнический прибор обязательно снабжается гидрозатвором (сифоном).
• Уклон канализационных труб должен составлять 2-3 мм на один метр длины трубной разводки.

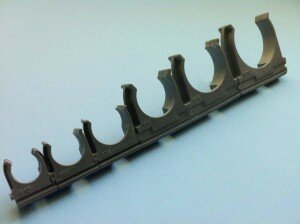

• Крепление к несущим конструкциям здания производится с помощью специальных хомутов, которых должно быть по два на каждый элемент. Хомуты обычно устанавливают у раструбных соединений.

Внутренняя канализация в частном доме

Пластиковая труба легко подрезается, поэтому ее можно нарезать под необходимую длину при помощи ножовки по металлу или болгаркой. Все соединения, как уже было сказано выше, раструбные. Поэтому провести сборку канализации своими руками будет несложно. Главное – в точности следовать схеме монтажа системы канализации.

Внимание! Откуда начинать монтаж канализации: от стояка или от сантехприбора, каждый решает сам.

Если частный дом имеет в своей конструкции подвал, то всю разводку первого этажа можно провести там. Это удобно в плане монтажа и обслуживания. Во-вторых, трубопровод не будет видно, что увеличит пространство помещений и эстетику их внешнего вида. Закладывать в стены трубы канализации не рекомендуется. Для них обычно сооружаются короба их разных отделочных материалов с устройством каркаса.

Монтаж канализации в подвале дома

Внешняя канализация частного дома

Она проще внутренней в плане ее монтажа. Но кроме труб в канализационную систему входят септик или колодец, а также несколько смотровых колодцев. Начинается монтаж системы канализации (внешней) с земляных работ. С помощью лопат выкапывается котлован под септик или колодец, а может быть несколько котлованов, если септик будет сооружаться в виде нескольких переливных колодцев. Далее от него к дому выкапывается траншея. Основное к ней требование – прямолинейность без большого количества изгибов и поворотов, плюс придерживаться уклона в сторону колодца.

Кстати, насчет уклона трубопровода для наружной системы. Все зависит от диаметра используемой трубы. К примеру, для труб диаметром 110 мм уклон должен составлять 20 мм на один погонный метр собираемого трубопровода. Для трубы 160 мм – 8 мм уклон, для 200 мм – 7 мм.

Уклон монтажа канализационных труб

Что касается минимального количества отводов, то это немаловажная составляющая, от которой зависит эффективность работы всей системы. Все дело в том, что любой даже самый незначительный поворот от прямолинейности трубопровода – это место, где может образоваться засор. И если угол наклона будет выбран неправильно, то он гарантированно образуется именно в этом месте.

Правила монтажа

Если устанавливается стандартный септик, сделанный из пластика или металла, то проблем с его монтажом возникнуть не должно. Дно котлована выравнивается по горизонтали, подсыпается песком толщиною 15-20 см, утрамбовывается. После чего в него надо опустить септик.

Внимание! Входной патрубок септика должен быть сориентирован точно по трубе канализации. Оптимально, если они будут располагаться на одной оси. Отклонения возможны, но небольшие.

Установленный септик

Если обустраивается колодец или септик из разных материалов, то есть, неготовый вариант, то сложность монтажа канализации в частном доме резко возрастает. К примеру, колодец из железобетонных колец. Надо выкопать котлован, засыпать в него песчаную или щебеночную подушку толщиною 15-20 см, утрамбовать, залить бетонный слой толщиною не менее 7 см, по возможности уложить в него армирующий каркас из металлической сетки или арматуры.

Затем надо выждать несколько дней, чтобы бетонное основание просохло. И уже после этого собирать при помощи подъемного крана и сами железобетонные кольца. А перед этим кольца дополнительно гидроизолируются снаружи. Все это сложно и затратно. Поэтому самый простой вариант – установить готовый септик, на худой конец герметичную или негерметичную емкость.

Соединение двух канализационных труб

Теперь что касается самого монтажа канализационных труб. С их уклоном все понятно. Но есть один немаловажный процесс – их теплоизоляция. Еще совсем недавно канализационные трубы укладывали ниже уровня промерзания почвы. Для чего производился огромный объем земляных работ, ведь во многих регионах данный показатель больше 1,5 м. Сегодня можно такой способ утепления канализации не использовать. Применение теплоизоляционных материалов разного вида решает эту проблему.

Конечно, перед многими стоит вопрос, какой утеплитель для труб выбрать. На сегодняшний день идеальный вариант – это теплоизоляционные цилиндры (скорлупы), которые изготавливаются практически из всех видов утеплителей: минеральной ваты, вспененных полимеров разного рода и так далее. Скорлупу просто надевают на трубу и крепят при помощи хомутов или скотчем. Кстати, трубы внутренней канализации, расположенные в неотапливаемом подвале также надо утеплять этим материалом.

Теплоизоляция канализационной трубы

Если наружная канализационная система имеет очень большую длину, то необходимо устанавливать в нее смотровые колодцы. Один колодец на 50 м длины прямолинейного трубопровода. Обязательно монтируется колодец возле отводов или соединений (к примеру, когда к основной ветке присоединяется ветка от уличного бассейна или летней кухни). Их назначение – контролировать канализационные потоки и при необходимости через них проводить ремонт и очистку системы.

Можно приобрести уже готовые колодцы, такие сегодня предлагают производители канализационных труб. А можно изготовить их своими руками из тех же труб только большого диаметра, к примеру, из 400 или 500 мм. Они устанавливаются в траншеи в вертикальном положении и соединяются с торцами присоединяемых труб.

Внимание! Откуда начинать монтаж канализационных труб: от септика или от дома, каждый решает сам.

Схема монтажа

• Дно выкопанной траншеи выравнивается с учетом наклона системы канализации. Большая точность здесь не требуется.
• Делается песчаная подсыпка толщиною 15-20 см. Именно ее и надо будет строго выравнивать под уклон прокладки труб.
• После этого производится сам монтаж труб. И на этом этапе сверяется угол наклона системы при помощи длинного уровня.
• Соединение трубы с септиком и трубою внутренней части канализации частного дома.
• Что касается утепления, то цилиндры надеваются до того, как будет производиться соединение. То есть, сначала выставляется труба строго по уклону, затем на нее надевается утеплитель, и уже после этого ее укладывают в траншею.
• Производится засыпка траншей грунтом.

Установка труб под уклон
