Канализационные стоки в доме необходимо собрать и направить в центральную канализацию или в или в .

Эту задачу выполняет система трубопроводов внутри и снаружи дома — внутренняя и наружная канализация.

Как правильно проложить трубы канализации в частном доме

На схеме канализации показаны две вертикальные трубы, пересекающие дом от цоколя до крыши — это стояки канализации , в которые собираются стоки от близлежащих санитарных приборов.

Стоки от санитарных приборов перемещаются самотеком к канализационным стоякам, а оттуда к горизонтальным сточным трубам и далее к выпуску наружной канализации.

Особенности движения стоков по трубам канализации

При разработке схемы канализации ориентируйтесь на следующее.

При залповом сбросе воды через унитаз, порция воды заполняя все, или почти все, сечение канализационной трубы, двигаясь по трубе действует как поршень. Позади потока воды в трубе создается разряжение, которое, если не будет вентиляции, высасывает воду из сифонов санитарных приборов, подключенных к трубе позади по ходу потока.

А впереди потока воды создается давление, которое выталкивает воду из сифонов санитарных приборов, подключенных впереди по ходу потока.

Эффект повышения давления в трубе обычно проявляется слабее, поскольку канализационная труба впереди на конце обычно имеет открытый выход. Разряжение же в трубах при неправильном устройстве канализации в доме часто приводит к отсасыванию воды из сифонов санитарных приборов и появлению запаха в доме.

Аналогичные процессы в канализационных трубах могут происходить:

• При опорожнении ванны или при сливе воды из стиральной машины под давлением, создаваемым насосом.
• В очень длинных трубах подводок от санитарных приборов к стояку.
• При большом перепаде высот между началом и концом трубы подводки.

Правила прокладки канализации в доме

При разработке схемы канализации частного дома соблюдают следующие правила:

1. Унитаз должен иметь отдельное присоединение к стояку. В трубу между унитазом и стояком нельзя присоединять другие санитарные приборы. Несоблюдение этого правила может приводить к тому, что при смыве унитаза по полному сечению трубы будет отсасываться вода из сифонов других санитарных приборов.

2. Присоединение к стояку на этаже других санитарных приборов не должно быть ниже места присоединения унитаза. В противном случае при смыве унитаза возможно появление сточных вод в сливном отверстии соседних приборов.

Другие санитарные приборы, кроме унитаза, могут иметь одну общую трубу подводки к стояку.

3. При выборе диаметра труб руководствуются правилом — диаметр трубы подводки к стояку не должен быть меньше диаметра сливного патрубка санитарного прибора. Если к одной трубе подводки присоединяют несколько приборов, то диаметр трубы принимают по наибольшему сечению патрубка присоединяемых приборов.

Диаметр трубы стояка не должен быть меньше диаметра сливного патрубка унитаза — 100 мм. ; или 50 мм. — для стояка без унитаза.

4. Длина трубы подводки к стояку от унитаза должна быть не более 1 м. Длина труб подводок от других санитарных приборов не более 3 м. Для подводок большей длины (до 5 метров) необходимо увеличить диаметр трубы до 70-75 мм. Подводки длиной более 5 м выполняют из труб диаметром 100-110 мм. Увеличивать диаметр труб подводок не требуется, если верхние концы подводок вентилировать с помощью аэрационного вакуумного клапана или соединив подводку с вентиляционной трубой стояка. Длину подводки к унитазу можно увеличить при условии вентиляции конца, присоединенного к унитазу.

5. Уклон труб для эффективного самоочищения должен быть в пределах 2 — 15% (2 — 15 см. на метр длины). Перепад высот между началом и концом подводки к унитазу не должен превышать 1 м. Для других подводок — не более 3 м. Если перепад высот больше, то необходима вентиляция верхнего конца подводки.

6. Следует избегать на поворотах труб установки угловых фасонных частей с углом 90 град. Углы поворота и присоединения труб необходимо формировать плавными, из стандартных частей с углом 135 градусов по ходу течения жидкости.

7. Канализационные трубы укладывают раструбом в направлении — навстречу потоку.

8. Обязательно выполняют вентиляцию стояков. Для этого трубы стояков выводят вверх, минимум на 0,5 м. выше поверхности кровли. Отсутствие вентиляции приводит к появлению разряжения в трубах при сливе воды, опорожнению сифонов санитарных приборов и к появлению запаха канализации в доме и на участке. Вентиляцию канализационного стояка не следует связывать с каналами естественной вентиляции помещений.

9. Для вентиляции стояков и подводок, в случаях, указанных выше, на верхнем конце в помещении устанавливают аэрационный вакуумный клапан. Аэрационный клапан пропускает воздух только внутрь трубы, но не выпускает газы наружу. Работа клапана предотвращает появление разряжение в трубе, которое приводит к опорожнению сифонов санитарных приборов. В случае установки аэрационного клапана вентилировать такой стояк не требуется. Но вентиляцию хотя бы одного стояка в доме следует сделать обязательно.

10. Необходимо предусмотреть шумоизоляцию канализационных стояков. Для этого стояки лучше располагать в нишах стен, закрывать слоем минваты, а ниши обшивать гипсокартоном.

11. Трубу стояка на уровне перекрытия закрепляют жестко. На этаже, между перекрытиями, трубы соединяют и закрепляют так, чтобы обеспечить перемещение при температурных деформациях. На нижнем этаже дома в доступном месте устанавливают в стояке люк — ревизию.

12. Горизонтальные трубы, соединяющие стояки и выпуск наружной канализации прокладывают в цокольной части дома по стенам, в грунте под полом. Через каждые 15 м. и на каждом повороте в трубах устанавливают люк-ревизию.

13. Диаметр горизонтальных труб должен быть не меньше, чем диаметр труб стояка. Углы поворота и присоединения труб делаются под углом не более 60 градусов. Трубы, проложенные в неотапливаемой части дома, утепляют.

Так делать опасно! Горизонтальная штроба в стене для труб канализации снижает прочность стен. Возможность устройства горизонтальной штробы в стене должна быть подтверждена расчетом конструктора.

Устройство для прокладки труб канализации вертикальной ниши в стене, на всю высоту этажа, или горизонтальной штробы, приводит к ослаблению прочности стены. Не следует делать ниши и штробы где попало, на свой страх и риск. Ниши и штробы глубиной более 3 см. для прокладки коммуникаций в стенах должны быть предусмотрены в проекте дома .

Допускается без согласования с конструктором устраивать вертикальные штробы в нижней части стены на высоту не более 1/3 высоты этажа.

Наружный выпуск канализации

Выпуск канализации - наружный участок трубы от дома, подсоединяется к колодцу центральной канализации поселка (если есть), или к бессточному накопительному септику для вывоза стоков ассенизационной машиной, или к септику локальных очистных сооружений на участке.

Снаружи непосредственно у дома на трубу выпуска рекомендуется устанавливать ревизионный колодец. В колодце в трубу рекомендуется установить обратный клапан. Клапан будет предотвращать затопление подземной части здания (например, при переполнении септика) и препятствовать проникновению грызунов в дом по трубам канализации.

Наружная труба на выходе из ревизионного колодца присоединяется к системе центральной канализации или к септику автономной системы канализации частного дома.

Наружную трубу до септика, укладывают с уклоном 2,5 - 3%, на глубине около 0,4 м. Если длина выпуска более 5 м. , то трубу по всей длине утепляют скорлупой из пенопласта или экструдированного пенополистирола.

Трубу выпуска не следует заглублять - иначе, это приведет к необходимости устанавливать септик на большой глубине, что обойдется дороже и затруднит эксплуатацию септика.

Сифон в канализации

Сливной патрубок каждого санитарного прибора присоединяется к трубе подводки через сифон. Сифон представляет собой U — образное колено, в нижней части которого всегда остается слой сливаемой жидкости.

Некоторые санитарные приборы, например унитаз, имеют встроенный сифон. Слой воды в сифоне служит барьером для газов, препятствуя выходу их из канализационной трубы в помещение.

Сифон санитарного прибора может оказаться не заполненным водой и пропускать газы в помещение в следующих случаях:

1. При длительном бездействии санитарного прибора вода в сифоне высыхает. На время бездействия (более двух недель) сливные отверстия санитарных приборов рекомендуется закрывать.
2. При отсосе воды из сифона в результате разряжения, создаваемого в трубах. Риск отсоса воды из сифонов возрастает при увеличении длины и уменьшении диаметра трубы подводки, а также в случае отсутствия вентиляции стояков и длинных труб подводки.

Фекальные насосы с измельчителем для дома

Стоки движутся в трубах канализации самотеком, за счет прокладки труб с уклоном.

Однако, в доме иногда возникают ситуации, когда создать необходимый уклон труб от санитарных приборов затруднительно. Например, если санитарное помещение оборудуют в подвале дома. Или необходимо переместить стоки на значительное расстояние (из бани), а требуемый уклон труб создать не получается.

Фекальный насос с измельчителем присоединяют к унитазу. Насос принимает стоки и из умывальника.

Для приема и принудительного перемещения стоков устанавливают специальные электрические фекальные насосы. Фекальный насос имеет устройство для измельчения содержимого стоков и перекачки их в выше расположенные трубы канализационной системы.

Насос для принудительного перемещения стоков устанавливают после каждого санитарного прибора или для перекачки стоков из группы близко расположенных санитарных устройств.

Фекальный насос может поднять стоки на высоту до 10 метров и переместить на несколько десятков метров.

Приток в канализационные трубы воздуха для вентиляции происходит через открытый конец трубы в септике или приемном колодце центральной канализации. Выходное отверстие трубы канализации, по которой из дома поступают стоки в септик, должно быть всегда выше уровня стоков в нем.

О процессах, происходящих при движении стоков по трубам канализации, об устройстве и правильном применении аэрационного клапана посмотрите это видео:

Варианты канализации — отвода сточных вод из частного дома

Что делать со стоками в частном доме, если рядом нет системы центральной канализации?!

Есть два варианта канализации - отвода сточных вод из частного дома:

1. Отводить воду в бессточный накопительный септик (резервуар, выгребную яму) с периодической, по мере заполнения, откачкой и вывозом стоков ассенизационной машиной в очистные сооружения ближайшего населенного пункта.
2. Устройство локальных очистных сооружений на участке и сброс очищенной воды в естественную среду - в грунт или на рельеф.

Первый способ обеспечивает минимальную стоимость строительства канализации, но ежегодные расходы на эксплуатацию (вывоз стоков) могут оказаться значительными.

Вариант канализации с локальными очистными сооружениями более затратен при сооружении , но может обеспечить меньшие текущие расходы на содержание системы.

Способы очистки канализационных стоков частного дома

В локальных очистных сооружениях используют биологический способ очистки стоков от загрязнений. Очистка стоков производится микроорганизмами, способными разлагать органические загрязнения. Главная задача биологической очистки - удаление из стоков органических веществ. Биохимические реакции, протекающие в процессе биологической очистки, частично удаляют из стоков и многие химические элементы, снижая их концентрацию в сточной воде.

Различают анаэробный (бактериями без доступа кислорода) и аэробный (бактериями в присутствии кислорода) процессы биологической очистки.

Два вида локальных очистных сооружений канализации для частного дома

Для очистки сточных вод частного дома используют:

1. Анаэробные септики , дополненные грунтовыми очистными сооружениями с фильтрующим дренажем через слой грунта. В грунтовых фильтрах происходит процесс доочистки стоков с помощью аэробных бактерий.
2. Активные септики - очистные устройства, в которых налажен процесс интенсивной биологической очистки стоков с помощью аэробных бактерий. Очищенные стоки после активного септика, как правило, сбрасываются в грунт или на рельеф.

Первый вариант, анаэробный септик с дренажом стоков в грунт , как правило, более дешевый в устройстве и эксплуатации. Здесь, в очистных сооружениях создают для жизнедеятельности микроорганизмов условия, близкие к естественным. Простое устройство обеспечивает длительную и надежную работу канализации.

Второй вариант с активным септиком - более дорогой и сложный в эксплуатации. Активный септик - это высоко технологичный аппарат заводского изготовления, в котором созданы искусственные условия для жизнедеятельности аэробных микроорганизмов, что позволяет значительно ускорить процесс очистки.

Канализация частного дома с активным септиком обеспечивает самую высокую степень очистки сточных вод. Очищенные стоки из активного септика направляют в грунт через дренажную систему. При водонепроницаемых грунтах на участке, стоки сбрасывают на рельеф, в канаву.

Активный септик требует подключения к электросети, не выносит длительных перерывов в подаче стоков, чувствителен к отключениям электроэнергии, нуждается в постоянном контроле работы, а также в своевременном ремонте и обслуживании.

Достоинства - малые габариты, быстрый монтаж, независимость от грунтовых условий на участке. Для дома эконом - класса активный септик имеет смысл использовать при недостатке места на участке для размещения грунтового фильтрующего дренажа или при высоком уровне грунтовых вод.

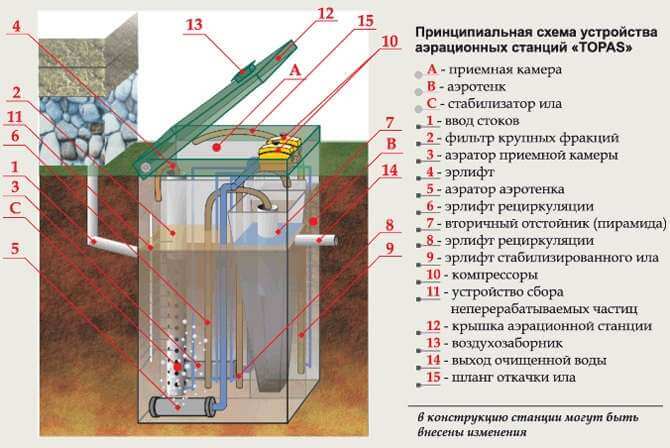

Очистка стоков канализации частного дома в активном септике Топас

Автономная система канализации Топас – эффективное и рациональное решение для частного сектора, загородных и дачных имений, там, где подключение к центральной системе канализационных стоков невозможно. Многие потребители уже успели оценить представленную систему и характеризуют ее с лучшей стороны, но что она собой представляет?

Септик Топас представляет собой систему аккумуляции и очистки сточных вод, в результате чего на поверхность выводится чистейшая техническая вода. Ассортимент подобных устройств весьма широк – каждый покупатель может подобрать оптимальное изделие, способное обслужить как отдельный частный дом, так и небольшой коттеджный поселок.

Сущность автономной канализации Топас

При производстве септиков Топас используется вспененный полипропилен, дополнительно накопительные камеры оснащены ребрами жесткости. Подобная технология производства позволяет достичь следующих параметров устройства:

• Высокие прочностные характеристики.
• Монтаж системы при любых погодных условиях.
• Работа системы даже в зимний период времени.
• Независимость от типа грунта и уровня пролегания грунтовых вод.

Отметим некоторые преимущества автономной канализации:

• высокий уровень очистки воды;
• нет необходимости обустройства дополнительных аэрационных площадок;
• длительный срок эксплуатации;
• компактность размеров, что позволяет установить септик на минимальном пространстве;
• экологичность;
• простота обслуживания с минимумом трудозатрат, финансовых затрат и не требуется вызов спецтехники;
• вторичные продукты переработки можно использовать в качестве удобрения, а очищенную воду для полива посадок;
• нет посторонних запахов, шума;
• абсолютная герметичность конструкции.

Стоит отметить и минусы системы , хотя и минусами это назвать сложно:

• зависимость от электроэнергии;
• высокая стоимость изделия, но с течением времени затраты окупятся;
• для установки потребуется вызвать бригаду специалистов, хотя возможен самостоятельный монтаж.

Принцип работы активного септика

Принцип работы автономной канализации можно разделить на несколько этапов:

1. Сточные воды попадают в приемную камеру, где происходит их очистка от примесей и тяжелых загрязнений. Уровень наполненности камеры регулируется, после наполнения стоки попадают в аэротенк.
2. Происходит процесс аэрации, в результате которого нечистоты обрабатываются кислородом и специальными бактериями.
3. Очищенные стоки скапливаются в отстойнике, откуда впоследствии откачивается ил, оседающий на дне.
4. Техническая вода переходит в стабилизатор, откуда ее можно утилизировать в грунт или использовать, например, для полива.

Правила эксплуатации активного септика Топас

Любая модель септика Топас снабжена подробной инструкцией по эксплуатации, но выделим несколько правил, соблюдать которые следует обязательно:

1. При отключении электричества постарайтесь ограничить поступление сточных вод в накопительную камеру во избежание перелива.
2. Не допускайте попадания в систему агрессивных химических веществ, щелочей, кислот и т.д. – они уничтожат полезные микроорганизмы устройства.
3. Не выкидывайте в канализацию мусор, не предназначенный для нее – остатки продуктов питания, пакеты, пластик и пр. твердые бытовые отходы.
4. Очистка ила проходит дважды в год.
5. Некоторые детали устройства подлежат обязательной замене, например, компрессорные мембраны «Air Mac» – раз в 2 года, аэрационные элементы – раз в 12 лет.

Монтаж активного септика Топас

Особых сложностей установка автономной канализации не доставит, весь процесс делится на несколько этапов:

1. Поиск места, где будет установлен септик – от фундамента построек должно быть выдержано расстояние не менее 5 метров, при этом стоит помнить про траншеи, котлован, место слива, которые необходимо вырыть.
2. Рытье котлована, размеры которого варьируются в зависимости от габаритов станции. При неустойчивом типе грунта придется установить опалубку.
3. Укладка песчаной или бетонной подушки, предотвращающей всплывание станции. Для небольших моделей устраивается подушка из песка, а для станций, рассчитанных на обслуживание большого количества пользователей – из бетона.
4. Установка станции в котлован – ручной или автоматический метод.
5. Укладка труб канализации.
6. Герметизация канализационных труб в местах их соединения с устройством. Используется специальный шнур из полипропилена, входящий в комплект к станции.
7. Подсоединение шнура электропитания, который проходит под землей в гофротрубе.
8. Засыпка грунтом – последний этап, в котором одновременно происходит заливка воды в котлован на глубину 35 см и засыпание ее песком. Станция должна быть полностью погружена в грунт, иначе нормализации внешнего давления не будет.

Выбор модели автономной станции

При выборе септика Топас стоит учитывать следующие факторы:

• количество будущих пользователей;
• глубина расположения сточной трубы;
• способметод выброса очищенных стоков – принудительный или свободный.

Любая модель септика Топас прослужит долгое время при соблюдении правил эксплуатации и монтажа. Стоит обратиться к профессионалам, которые не только быстро и грамотно окажут все услуги по выбору, монтажу автономной станции, но и предоставят гарантийные обязательства на все монтажные работы.

Как сделать анаэробный септик и грунтовые очистные сооружения для автономной канализации в частном доме своими руками

Еще статьи на эту тему:

Куда направлять стоки канализации в частном доме

В независимости от того, подключается частный дом к центральной или автономной канализации, систему удаления сточных вод на улице необходимо обустроить самостоятельно. Прежде, чем начать выполнение этой работы, нужно разработать схему монтажа, позволяющую обойтись минимальным размером трубопровода и разводок канализационной сети.

Это позволит уменьшить расходы на закупку материала и повысит эффективность функционирования системы удаления сточных вод. Особое внимание нужно уделить глубине прокладки труб, углу их наклона и надежности фланцевых соединений, так как от этих параметров зависит работоспособность канализации.

Подключение частного дома к канализации

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье . Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье . Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Схема обустройства автономной наружной канализации

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Правила размещения септика на участке

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также - с применением биофильтра и системой подачи воздуха.

Септик с фильтрацией из автошин

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

Установка септика из двух и более камер, а также поля фильтрации практически исключает возможность загрязнения окружающей среды. Отстаиваясь в первой емкости, частично осветленные стоки по переливной трубе попадают в следующую камеру с анаэробными бактериями, разлагающими органические остатки. Читайте о том, как сделать септик своими руками из подручных материалов в статье

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

Схема устройства септика с биофильтром

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Глубина укладки канализационных труб

Глубина промерзания грунта является основополагающим фактором при заглублении в землю канализационных труб. Их нужно укладывать ниже точки промерзания, иначе зимой они промерзнут, и пользоваться канализацией будет невозможно до весенней оттепели. Появление даже небольших наростов льда на внутренних поверхностях трубопроводов приводит к уменьшению их проходимости и образованию засоров.

Карта нормативных глубин промерзания

В южных регионах глубина укладки канализационных труб составляет пятьдесят и более сантиметров, в центральных районах - семьдесят и более сантиметров. Нужно точно знать глубину промерзания грунта именно в вашем регионе, чтобы не заглубляться в землю более, чем это необходимо, так как в таком случае возрастут расходы на выполнение работы.

Организация вывода канализационной трубы из дома

Организация вывода канализационной трубы из дома зависит от того, на какой стадии готовности к эксплуатации находится здание. Если дом построен только что, возможна усадка фундамента, поэтому сверлить в нем отверстие для вывода канализационной трубы надо заметно большего диаметра, чем сечение самой трубы.

Варианты схем вывода канализации из дома

В случае, если дом только строится, выводную трубу можно замуровать в процессе закладки фундамента. Фундамент дома, построенного несколько лет назад, уже не осядет, поэтому диаметр отверстия, просверливаемого для выводной трубы, можно не увеличивать. Сантехнические приборы нужно располагать на небольшом расстоянии от общего слива, так как в этом случае проще производить их подключение к общему выводу. Если в доме имеется два или более этажа, санузлы следует размещать друг над другом, и в этом случае можно обойтись одним стояком.

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме - это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.
Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Как правильно обустроить теплоизоляцию трубы

Для предотвращения возникновения аварийных ситуаций в холодное время года лучше выполнить теплоизоляцию канализации. Хорошими теплоизолирующими качествами обладают многие современные материалы, например, пенополиуретан, стекловолокно или минеральная вата. Правильно обустроить теплоизоляцию трубы можно, просто обмотав ее утеплителем и поместив в оболочку из смеси асбеста и цемента.

Варианты утепления наружной канализации

Можно также поверх теплоизоляции закрепить полиэтиленовую пленку. В холодных северных регионах для защиты канализационных труб от промерзания утеплительный слой дополнительно оборудуется электрической подогревательной системой. В любом случае трубопроводную сеть необходимо прокладывать ниже уровня глубины промерзания грунта, в особенности, если на поверхности образуются тающие по весне сугробы снега. Интересный опыт по укладке труб наружной канализации можно почерпнуть из нижеследующего видеоролика.

Вряд ли современный человек может представить свое существование без комфорта и привычных благ существования, поэтому при обустройстве частотного дома или дачи в первую очередь необходимо правильно обустроить водопроводную, и конечно же канализационную систему с соблюдение всех санитарно-гигиенических норм.

Обустройство системы канализации позволяет не только пользоваться санузлом, но и подключить раковины, посудомоечную или стиральную машинку и приблизить жизнь на загородном участке к проживанию в городской квартире.

Монтаж канализационной системы трудоемкий процесс и требует серьезного подхода, к тому же, лучше всего проектировать канализацию на начальном этапе строительства частных строений.

Перед тем как приступить к проведению работ, необходимо провести водоснабжение и только затем выполнять монтаж системы канализации, придерживаясь строгой последовательности.

Основные виды канализационных систем

Современную канализационную систему классифицируют на три основных типа:

• Внутреннюю, где все коммуникации расположены внутри дома.
• Наружную, при которой коммуникации расположены за пределами дома, к которым относятся выгребные ямы, станции очистки, выгребные колодцы-отстойники, септик.
• Самым важным этапом является проведение канализационной системы в дом, так как все основные элементы и разводки к основным магистралям будут расположены именно внутри строения. На этом этапе очень важно правильное обустройство, которое обеспечит производительность и бесперебойное функционирование всей системы.

Материалы, которые понадобятся при обустройстве системы канализации

Основа канализационной системы любого типа — общий стояк, в который поступают отработанные сточные воды. Все, что проходит через стояк поступает в проложенную внешнюю канализационную систему и сливается в отстойник, который расположен на территории участка.

Необходимые материалы:

1. Трубы, количество которых нужно просчитать заранее.
2. Отводы для канализационной системы, размер которых должен соответствовать диаметру труб.
3. Тройники нужного фасона, которые необходимы для разветвлений системы.
4. Редукторы и переходники для соединения труб различного диаметра.
5. Ревизии для контроля функционирования канализационной системы и доступа для ее прочистки в случае засорения.
6. Заглушки для раструбов, которыми закрывают неиспользованные отверстия.
7. Специальный крепеж для фиксации канализационных труб.
8. Герметик — сантехнический силикон в трубах и пистолет, которые необходим для его нанесения.

Важно! Для стояка потребуется труба достаточно большого диаметра (от 100 мм), так как такой диаметр труб используется для отвода стоков из унитаза. Устанавливают стояк в самом углу санузла или в заранее обустроенную шахту.

Помимо этого важно подготовить все необходимые для работы инструменты и материалы, чтобы в процессе проведения работ все было под руками.

Труба стока должна быть хорошо зафиксирована. Также необходимо выровнять будущие места, узлы соединений, в которые будут входить выходные трубы от раковин, унитаза, ванны.

Чтобы обеспечить лучшую герметизацию стыков труб и избежать протечки, места соединений смазывают солидолом или силиконом.

Поскольку при обустройстве канализационной системы наиболее часто используют пластиковые трубы, необходимо обеспечить их надежную фиксацию. чем надежнее крепление, тем меньше вероятность деформации канализационных труб, так как масса наполненных труб намного больше чем пустых.

Самостоятельная сборка канализационной системы

Провести канализацию своими руками довольно просто, даже не имея определенных навыков и опыта. Главное придерживать последовательности работ, приобрети качественные материалы, и подготовить нужный для работы инструмент.

Важно ! Если вы все же неуверенны в своих силах, всегда можно пригласить профессиональных мастеров, которые проведут все работы по монтажу канализации быстро и качественно. Однако, в процессе их работы можно следить за ходом выполнения работ, набираясь опыта и одновременно контролируя качество.

Очень важно, чтобы сливные трубы, исходящие от унитаза или ванны выходили под наклоном, что позволит предотвратить их засорение и обеспечит нормальный уровень производительности системы. Угол наклона на каждый метр должен составлять от 2 до 4 градусов.

Не стоит приобретать для обустройства системы канализации рифленые трубы — отдать предпочтение лучше трубам с внутренней гадкой поверхностью. Рекомендуется фиксировать трубы сразу после соединения и стыковки. Для этого необходимо соорудить короб или желоб из гипсокартона или другого водостойкого материала. Такая конструкция позволит добиться надежной фиксации и получить жесткую систему, которая будет устойчива к механическим повреждениям и смещению воды.

Важно! При монтаже перехода между от вертикального слива к горизонтальному, в этом месте желательно установить соединительный элемент с углом 90 градусов. Это поможет значительно снизить нагрузку на узлы и трубы от давления при сливе воды.

Для установки переходного узла нужно выкопать глубокую яму соответствующего диаметра. Это удобно еще и тем, что при необходимости можно установить смотровую муфту, которая позволит провести очистку системы в случае ее засорения.

На следующем этапе выводят сливную магистраль за пределы дома. в фундаменте делают отверстие нужно размера и вырезают уголок под углом 15 градусов и затем устанавливают постоянный уровень наклона сливной трубы включительно до входа ее в сливную яму не более 2-3 градусов.

Не стоит делать меньший наклон или наоборот слишком наклонять трубу. Маленький уровень наклона будет замедлять прохождение стоков, а при сильном наклоне сточные воды будут слишком быстро проходить по канализационным трубам, оставляя твердые фрагменты на стенках, что вскоре приведет к засору и нарушению функционирования канализационной системы.

Важно! При слишком близком расположении со временем может повредиться фундамент, а слишком большое расстояние может спровоцировать появление застоев в системе, особенно если она имеет множество стыков и поворотов.

На завершающем этапе необходимо вырыть траншею под укладку трубы, глубина которой зависит от климатических и погодных условий в вашем регионе. Если зимы суровые и холодные, траншея должна быть достаточно глубокой, чтобы предотвратить промерзание и повреждение целостности труб. Для большей безопасности можно утеплить трубы утеплителем перед окончательной засыпкой грунта.

Не менее важно установить на всей протяженности канализационных труб несколько небольших смотровых колодцев, которые позволят проводить ревизию канализационной системы в случае заторов. Непосредственно перед укладкой труб канализации рекомендуется забетонировать траншею. Дно траншеи должно быть максимально росным без перепадов высот.

Для того чтобы проживание в загородном доме было максимально комфортным, обязательно должны быть проведены главные коммуникации в виде канализации и водопровода.

Безусловно, канализация в частном доме своими руками возможна без особых проблем.

Если вы не проживаете в доме за городом на постоянной основе, то нет необходимости в приобретении дорогого оборудования. Вполне легко можно обойтись септиком.

Важность канализации

Очень часто на практике функция сбора стоков возлагается на выгребную яму. В том случае, когда в доме нет водопроводной системы, применение данного варианта вполне логично, однако в случае большого объема сливаемой воды и устройстве различных сантехнических приборов, безусловно, этого будет мало.

В принципе провести канализацию в дом можно абсолютно любому, и важно лишь при этом следовать на всех этапах проекту, который был разработан заранее, и включал в себя различные схемы внутренней и внешней разводки трубопроводов.

Схема канализации своими руками внутри дачного дома

Прежде всего, это все места в которых подключаются приборы сантехники, вроде раковины, унитаза, а также ванной или душевой кабины.

Наружная сеть – это все трубы, которые отводят стоки от дома и накопительного или же очистного сооружения. Безусловно, устройство правильной канализации – это верное выполнение огромного количества самых различных нюансов.

После того, как проект будет подготовлен, можно переходить к расчету размера труб, количеству необходимого материала, который может понадобиться для работы, а также выбору канализационного коллектора.

Как только на руках будет схема, каким образом будет расположена каждая точка из системы, разрешается закупать материал, который в дальнейшем понадобится и переходить к установке.

В первую очередь если вы не знаете как сделать канализацию, то должен быть установлен основной стояк. Для обязательного отведения всех газов небольшая часть сверху чуть заметна над имеющимся уровнем у крыши, или же второй вариант – выводится в завершение работ наверх.

Виды труб

Из материала ПВХ. Главное преимущество такого типа труб заключается в том, что материал абсолютно не подвержен в принципе ни зарастанию, ни нежелательной коррозии.

Внутренняя у них поверхность достаточно гладкая, что позволяет беспрепятственному проходу стоков. Установка выполняется чаще всего раструбным методом. Цена таких труб позволяет приобрести их каждому.

Трубы из чугуна – это долговечный и всегда надежный вариант, однако в силу своего достаточно большого веса, их установка достаточно трудная. Также и цена на такие трубы намного выше, нежели на обыкновенные пластиковые, к которым собственно уже все почти привыкли.

Можете посмотреть фото канализации на даче, и вы увидите, что в принципе внешнего отличия практически никакого нет между этими двумя вариантам. Тогда для чего переплачивать?

Керамические трубы выделяются на фоне остальных потрясающими характеристиками, но и стоимость их далеко не каждому по карману, так что выбирают их с каждым годом все реже.

После того, как установка главного стояка будет завершена, следующий этап – это прокладка горизонтальных трубопроводов. Во время установки очень важно избегать различных поворотов с углом в 90 градусов, поскольку это лишь мешает движению стоков.

Если вас интересует канализация из бетонных колец, то имейте в виду, что это мало того, что достаточно дорогой вариант, но ко всему еще и крайне сложный в непосредственной установке.

Достаточно будет того, чтобы у всех приборов сантехники в своем комплекте были сифоны с дополнительным водным затвором. Это будет выступать препятствием к прониканию различных нежелательных запахов в комнату.

Обратите внимание!

Важное условие при подключении патрубка от унитаза — труба в диаметре не должна быть меньше 10 см.

У септика из ЖБИ колец есть достаточно много различных достоинств. Например, такой вариант является одним из самых доступных, но при этом совершенно неприхотливым во время использования.

Однако говоря о минусах, нельзя не отметить, обязательную очистку камеры от твердых отходов, используя ассенизаторскую технику.

Фото канализации своими руками

Обратите внимание!

Уличный туалет с выгребной ямой постепенно уходит в прошлое. Новый дом и даже небольшая дача должны радовать владельцев комфортом и нормальными для 21 века удобствами. Устройство – вполне доступное и безопасное для строения мероприятие, если с умом подойти к проектированию и использовать современные материалы и технологии. При строительстве дома система стоков закладывается на стадии проектирования, одновременно с прочими инженерными коммуникациями, но и в старом доме вполне возможно организовать сооружение санузла с городским уровнем комфорта.

Все частные дома можно разделить на две категории – те, которые возможно подключить к централизованной городской или поселковой канализации, и те, которые нельзя. Ход работ и устройство коммуникаций внутри помещения для этих случаев будут одинаковы, существенная разница будет лишь в организации отведения сточных вод.

Общие принципы установки канализации в частном доме

Принципиально, канализация в частном доме, как и в городской квартире, состоит из вертикального стояка и труб меньшего диаметра, по которым в него самотеком попадают стоки от раковины, унитаза и т.п. Затем сточные воды перетекают в горизонтально расположенные трубы большого диаметра, и из них – в систему централизованной канализации или придомовые автономные очистные сооружения.

Планируя канализацию в строящемся доме, стоит располагать кухню и санузлы поблизости, лучше рядом с местом, где канализация выходит на улицу. Если дом двухэтажный, то санузлы стоит располагать друг под другом, чтобы уменьшить количество стояков и упростить монтаж системы и ее последующее обслуживание.

В большом доме с большим количеством санузлов, со сложной канализационной системой рациональна установка канализационного насоса. Насос может понадобиться и в том случае, если участок абсолютно не имеет уклона.

При проектировании канализации также принимают в расчет:

• ландшафт участка – сточные воды текут вниз и септик или выгребная яма должны находиться в нижней его точке,
• тип грунта, его промерзание и высота залегания грунтовых вод – от этого зависит глубина пролегания труб наружной канализации и выбор очистных сооружений

Выбор материалов

На современном этапе полипропиленовые или поливинилхлоридные – наилучший вариант. Они недороги, легки в перевозке и монтаже, для их сборки не требуется сварочный аппарат. Помимо труб понадобятся соединительные элементы: колена различной конфигурации, фитинги, тройники, ревизионные лючки. Места стыков дополнительно обрабатываются герметиком.

Диаметр труб зависит от объема сточных вод и количества приборов, подключенных в систему. В любом случае, диаметр трубы от сантехнического устройства должен быть равен или больше, чем его сливной патрубок. Диаметр трубы для стояка должен быть от 100 мм, если к нему будет подключен унитаз, и от 50 мм, если унитаза не будет. Длина труб от прибора до стояка не должна превышать 3 м, а от унитаза – 1 м. Если это расстояние необходимо увеличить, то трубы берут большего диаметра.

Монтаж труб и подключение сантехники

Перед сборкой системы лучше детально нарисовать ее или спроектировать в компьютерной программе. Все горизонтальные трубы внутренней канализации должны идти под уклоном от прибора к стояку из расчета 2-15 см на 1 м. Если нужно повернуть трубу на 90 градусов, то лучше это сделать плавно, используя 2 колена на 45 или 3 колена на 30 градусов, для предотвращения засоров.

Унитаз подключается к вертикальному стояку отдельно, чтобы избежать опустошения сифонов в сантехнике при сливе воды. Причем остальные приборы должны быть подключены выше унитаза для предотвращения попадания в них стоков.

Канализационные стояки на каждом этаже в нижней части снабжаются ревизионными люками. Для шумоизоляции их можно обернуть слоем минеральной ваты или закрыть гипсокартонным коробом.

Санитарные приборы подсоединяются к трубам через U-образный сифон, нижняя часть которого всегда содержит немного воды. Зловонные газы из канализации не могут пройти через этот барьер. Некоторые раковины и ванные продаются уже с сифоном, для других потребуется приобретать его дополнительно, унитазы имеют встроенный сифон.

Стояк с наружными трубами соединяется при помощи горизонтальных труб такого же или большого диаметра, расположенных в подвале, цоколе или под полом. Такие трубы также оснащаются ревизионными люками (обязательно на поворотах). При их соединении стоит избегать прямых углов и сложных поворотов. Если труба пролегает в грунте или неотапливаемом помещении, то ее нужно хорошо утеплить. В месте выхода из дома все канализационные трубы собираются вместе и через отверстие в фундаменте стыкуются с наружной канализацией.

Канализационные трубы крепятся к стенам при помощи хомутов. Поблизости от мест врезки в стояк, соединений и переходов устанавливаются дополнительные крепления.

Канализационная вентиляция

Большое количество резко слитой воды, например из бачка унитаза, перемещаясь по трубе, создает за собой область разряженного пространства. При отсутствии поступления воздуха в систему, вода из сифонов сантехнических приборов вдоль этой трубы уходит, и появляется неприятный запах. По этой причине канализационная система должна быть оснащена собственной вентиляцией.

Для трубы стояков продлеваются до крыши, верхний конец не закрывается, но надежно прячется от осадков и мусора. Можно поступить и по-другому, наверху стояка устанавливают аэрационный клапан, который не выпускает запахи, но проводит воздух внутрь, что препятствует разряжению воздуха в трубе.

Наружная канализация

Вне дома также оптимально использовать полимерные трубы. Для их прокладки вырывается траншея на глубину промерзания грунта, на ее дно насыпается песчаная подушка, а затем под уклоном 2-3% укладываются трубы. Если невозможно обеспечить достаточно глубокое залегание, то необходимо тщательно утеплить трубы.

В месте подсоединения к дому и возле стыковки с центральной канализацией или автономными очистными сооружениями устанавливаются ревизионные люки. Желательно установить в трубу обратный клапан. Он защитит домовую канализацию от попадания нечистот извне, например при переполнении выгребной ямы, и от проникновения грызунов через трубы.

Очистные сооружения

Автономная канализация на конце может иметь:

• выгребную яму,
• станцию биологической очистки.

Каждый из этих вариантов имеет свои преимущества и недостатки, но, в целом, рекомендовать выгребную яму можно лишь для дач, на которых не живут постоянно, или для маленьких домов на 1-2 человек. Станция биологической очистки стоит дорого, но после ее установки к профилактике и ее опорожнению придется прибегать крайне редко. Септик является оптимальным вариантом, его можно купить в готовом виде или сделать самостоятельно.

Правильно спроектированная и смонтированная канализация сделает проживание в собственном доме еще более комфортным.
