Крепеж ливневки под профнастил. Основные ошибки монтажа водосточной системы

Содержание статьи

Главное по теме

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

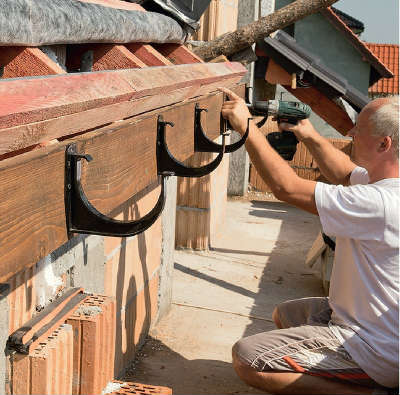

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

а

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Технические тонкости монтажной технологии

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

• В – расстояние по горизонтали от свеса до конька;
• Н – высота, а С – длина крыши (все размеры в метрах).

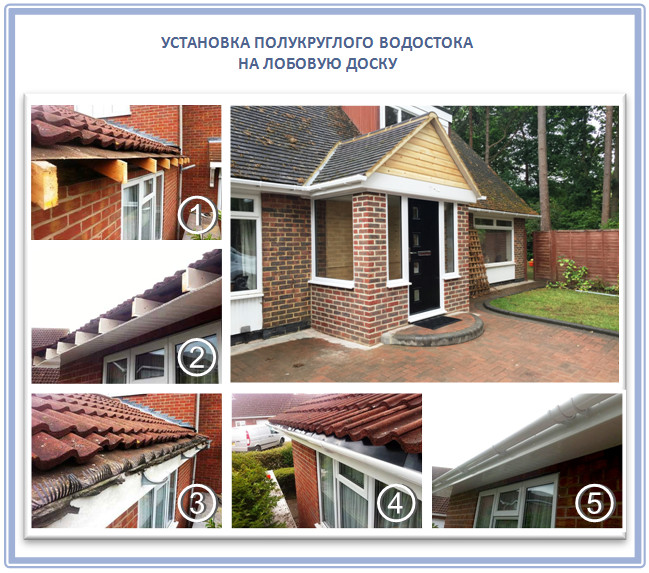

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.
• Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
• Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
• Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

Желоба и воронки: располагаем на правильном расстоянии

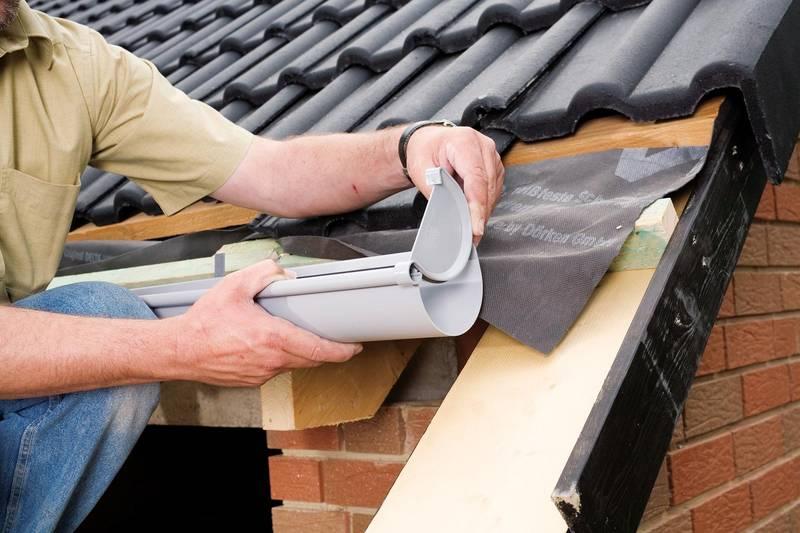

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
• Шаг 2. Края желоба крепим саморезами к лобовой доске.
• Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
• Шаг 4. Проверяем угол наклона и расположение кронштейнов.
• Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
• Шаг 6. От воронки делаем отвод да трубы в стене.
• Шаг 7. Монтируем кронштейн для трубы.
• Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Крепление вертикальных водостоков

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать только лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;

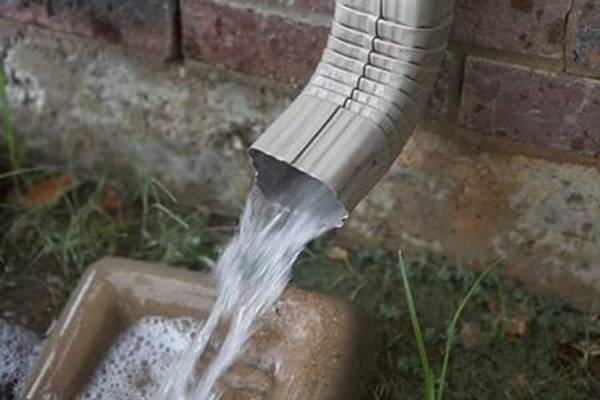

• закреплять внизу специальное сливное колено со срезанным углом, чтобы вода не попадала прямо под фундамент.
• Или же колено замените на обычное звено трубы и выведите на ливневую канализацию.
стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно попросту забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

А сама технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно также установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

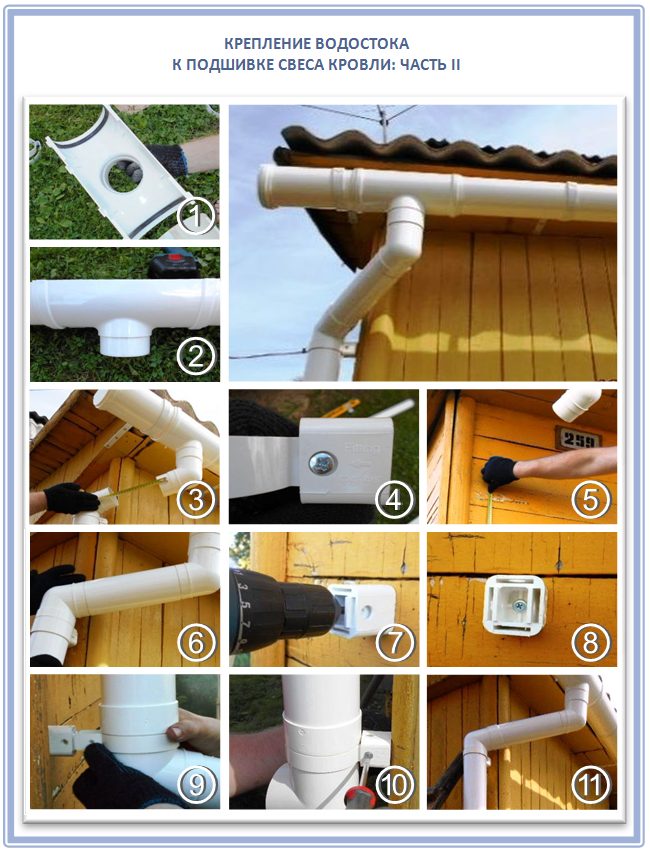

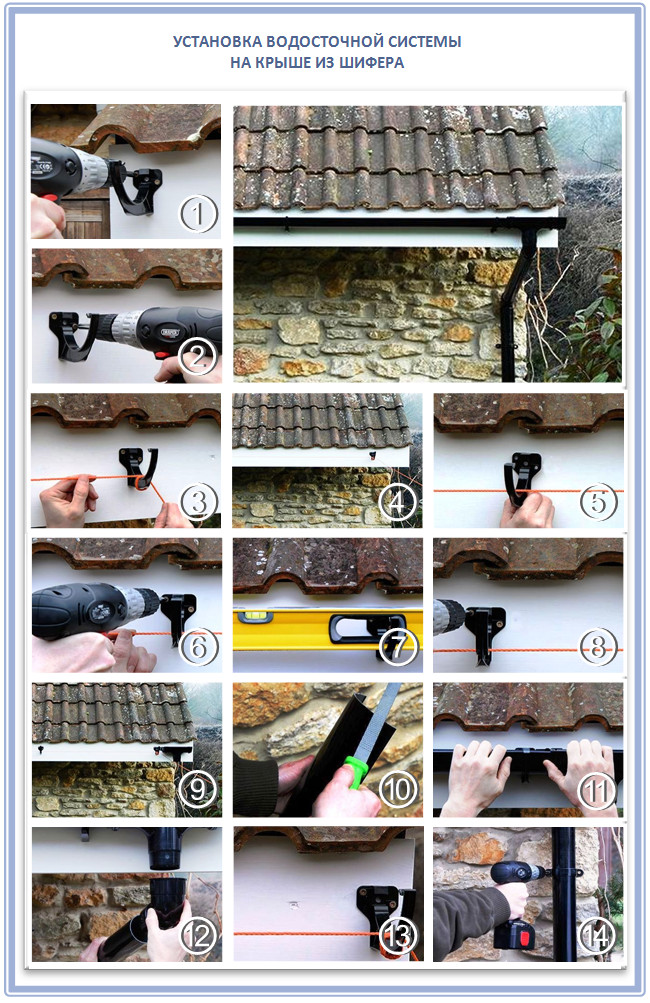

Посмотрите на эту пошаговую иллюстрацию. На фото №11 очень хорошо видна декоративная насадка:

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Для опытного кровельщика установить современную водосточную систему не составляет особого труда, но неопытный человек может не знать о некоторых нюансах, которые в будущем приводят к серьезным проблемам. Из которых самые распространенные – это деформация, изгиб желоба, протечка и разрушение фасада от постоянной влаги.

Причем послужить причиной всего этого способна всего одна небольшая ошибка монтажа. А поэтому как закрепить водосток так, чтобы он прослужил верой и правдой далеко не один год, мы расскажем вам сейчас в самых подробных деталях.

Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты – специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые - для пластикового. Сегодня редко, но все же используются медные крюки:

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки.

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

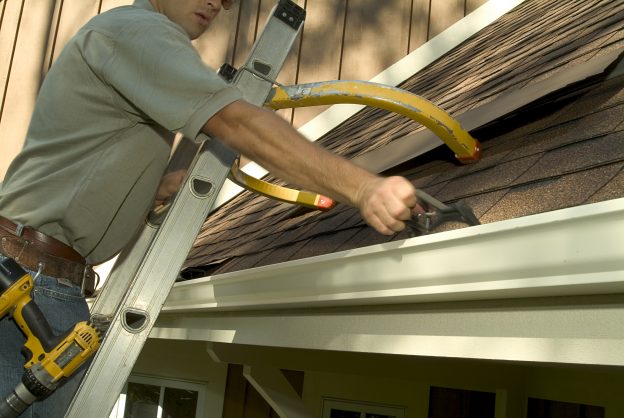

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение.

По правилам, единственно подвижным таким элементом должен быть навесной жалоб, который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

Вот как правильно крепить водосток прямо на карнизный свес:

Как крепить современные водостоки из пластика?

Всего вам понадобятся для монтажа пластикового водостока такие инструменты: шнур, ножовка или болгарка, шуруповерт или отвертка, перфоратор, карандаш, рулетка, лестница, крюкогиб или тиски.

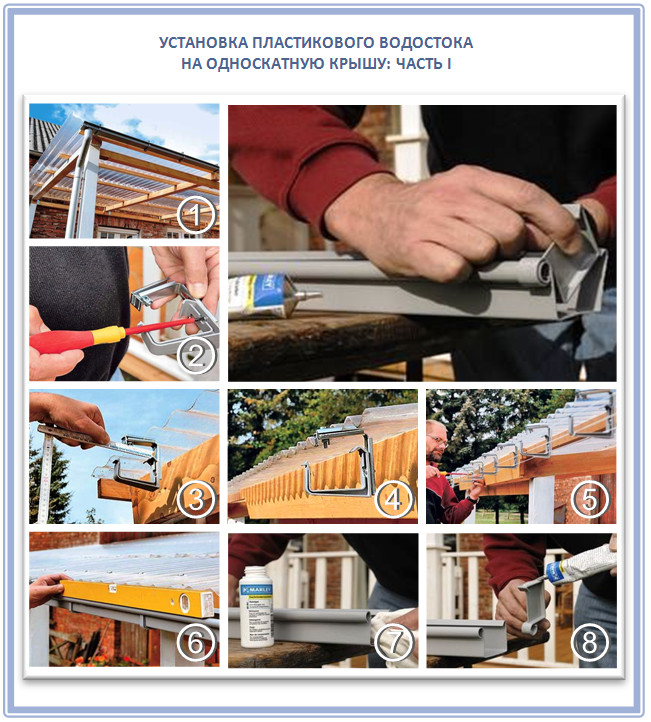

Давайте разберемся на примере, как правильно монтировать пластиковую водосточную систему. Всего на это занятие вам достаточно будет потратить около суток времени. Главное – правильно рассчитать уклон желоба в сторону воронки, чтобы вода легко стекала и подтаявший лед быстро спадал вниз. Согласно строительным нормам, на каждый погонный метр желательно делать 1 см уклона. Далее следуйте такой инструкции:

• Шаг 1. Итак, производим разметку крючков: выложите их на ровную поверхность вплотную друг к другу.
• Шаг 2. Теперь на крюке, где будет монтироваться желоб, сделайте засечки на столько сантиметров, сколько необходимо для создания уклона, и отметьте этом место карандашом.
• Шаг 3. Приложите линейку и начертите линию от первой отметки до последней. Линия получится не горизонтальной, как вы понимаете, и именно по этой линии вы будете крепить кронштейны.
• Шаг 4. Далее, если они у вас металлические крюки, тогда вам понадобится специальный крюкогиб, если же нет – тогда небольшие тиски. Их следует зажимать по черте и выгибать на себя.

На этом этапе устанавливаем все крюки, проверяя при этом угол загиба. Обратите внимание, что угол загиба у всех крюков должен быть один, а разным только само место загиба по линии.

Итак, шаг за шагом:

• Шаг 1. Возьмите крюк с самым малым загибом и прикрутите его к карнизу. У вас должна получиться самая высокая сторона крепления жалоба и самая низкая.
• Шаг 2. Проследите за тем, чтобы край кровли приходился как раз на середину крюка. Это важно, чтобы съезжающий зимой снег не повредил жалоб и дождевая вода попадала точно в воронку.
• Шаг 3. Теперь натяните между первым и последним крюком шнуровку или прочную нить, и прикрепите все оставшиеся крюки четко по этой линии. Расстояние между крючками у вас должно быть от 50 см до 65 см.
• Шаг 4. Теперь берем желоба и монтируем их. Обратите внимание, что у современных водосточных систем по краям жалобам есть специальные полосы, которые просто защелкиваются, а продуманная резиновая прокладка защищает их от протечек. Она обычно черного цвета и ее трудно не заметить.
• Шаг 5. Теперь поставьте заглушку желоба. Ее следует поставить сначала с внутренней стороны крючка и нажать на его внешнюю сторону.

Важно, чтобы при этом смонтированный желоб оказался перпендикулярным к земле:

Продолжаем установка водостока:

• Шаг 1. Следующим шагом замерьте расстояние от воронки до соединителя желоба, и при этом учитывайте, что он нам в процессе монтажа зайдет в воронку и соединитель до 7 сантиметров.
• Шаг 2. Установите воронку так, чтобы она была находилась от края кровли на 20-30 см.
• Шаг 3. Отрежьте еще кусок жалоба. Удобнее всего резать пластиковый желоб обычный ножовкой с мелким зубом, или же болгаркой с тонким кругом по металлу.
• Шаг 4. Теперь берем в руки воронку. Обратите внимание, что у нее есть специальные бортики – это ограничители, до которых нужно вставить желоб.
• Шаг 5. Монтируем воронку и желоба.
• Шаг 6. Теперь переходим к установке колен. Колена нужно установить на сливное отверстие воронки и повернуть в сторону стены.
• Шаг 7. После этого берем второе колено, и замеряем между ними расстояние. Второе колено нужно закрепить при помощи хомута.
• Шаг 8. Следующим шагом отмеряем расстояние до колена стока. Закрепить хомут в стену будет удобно при помощи саморезов с пресс-шайбой в 30 мм или же дюбеля, если у вас кирпичный дом.

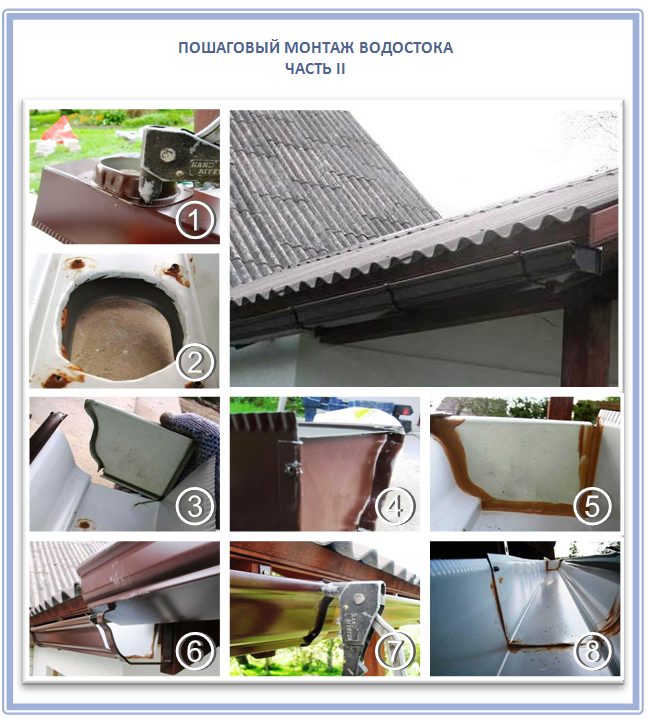

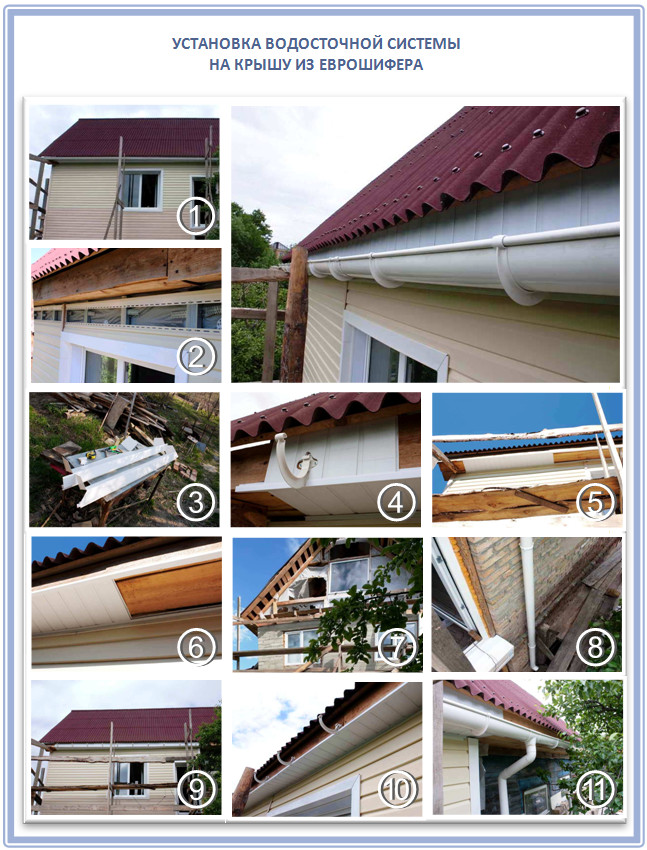

Рассмотреть процесс подробнее вам поможе такая пошаговая фотоиллюстрация:

Как крепить водостоки из металла?

Современные водостоки из металла не всегда обладают механическими защелками, а потому их детали нужно соединять холодной сваркой или при помощи специального клея:

Давайте разберемся в технологии крепления металлического водостока более подробно. Итак, все детали, необходимые для сборки такой системы, еще в заводских условиях производятся с высокой точностью, благодаря чему собрать элементы в единую систему вы сможете самостоятельно и особо не напрягаясь:

• Шаг 1. Первым делом необходимо снять точные размеры и сделать схему крепления будущего водостока для точного расчета количества труб с деталями крепления, желобов и кронштейнов, заглушек желобов, воронок и их соединителей. И приобрести все это у качественного производителя.
• Шаг 2. Чтобы выставить правильный уклон желоба (достаточно 5,0-10,0 мм), закрепите первый и последний кронштейн, а затем натяните между ними шнур.
  Шаг 3. Теперь переходим к самому монтажу. Сначала устанавливаем желоба с обязательным выдерживанием нужного уклона вдоль ската крыши. Крепежные кронштейны установите по периметру крыши на расстоянии 0,50 м.
• Шаг 4. Несколько частей металлического желоба в одну длину вам будет легче соединять на земле, используя заклепки и специальный герметик. Те концы желобов, которые не будут отводить воду, закройте герметично их заглушками.
• Шаг 5. Далее установите водосточные трубы, которые следует закреплять в необходимых местах на стенах. Сами участки труб между собой соедините при помощи хомутов.
• Шаг 6. Проконтролируйте вертикальность размещения труб отвесом.
  водостоки для крыши металлические.
• Шаг 7. Теперь соедините желоба с трубами и воронками.
• Шаг 8. И, наконец, установите нижние сливные колена в нужном направлении.

Модные медные водостоки крепят по такому же принципу, как и обычные стальные:

Но самое сложное – это монтаж водостока сложной формы:

Установленный водосток обязательно проверьте на надежность и протечки, просто залив в него воду из садового шланга:

Как установить в водосток греющий кабель?

Для того, чтобы уберечь только что установленный водосток от разрыва льдом с первыми же холодами, сегодня устанавливают кабельную систему обогрева. Она представляет собой электрический кабель, который протягивают по всему периметру крыши. Он работает в температурном режиме от 0 до минус 15 градусов, и даже при наличии льда и воды на крыше.

Такие кабели снабжены температурным главным должностным датчиком. Их устанавливают по краям крыши с южной стороны, и такие датчики регулирует включение-отключение кабельной системы.

Итак, любой желоб всегда подвергается в ходе своей службы постоянным нагрузкам. Особенно, если в вашей местности довольно часто идут дожди, снега и бывают сильные ветра. Кроме этого, на водосток оказывает разрушительное влияние ультрафиолет и разносимый ветром мусор. А поэтому даже за качественно установленной водосточной системой всегда нужно ухаживать!

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Виды крепежных элементов

Для крепления водостоков используются следующие виды крепежных элементов:

1. Кронштейны. Позволяют закрепить желоба. Размер и форма кронштейнов зависит от формы и габаритных размеров используемых желобов.
2. Хомуты. Крепятся к стенам и позволяют зафиксировать сливную трубу. Для разных видов стен (деревянных и кирпичных) используются различные хомуты. Форма, и размер хомутов зависит от вида используемых сливных труб. Наиболее часто используются металлические хомуты, крепящиеся с помощью одного, причем длинного, метиза. Хомуты, изготовленные из пластика, имеют 2 точки крепления.

Способы

Способы крепления желобов

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

1. На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
2. На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
3. К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

1. Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель.
2. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы.
3. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать. Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению.

Проведение монтажа

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

• строительный уровень;
• рулетка;
• отвес;
• строительный шнур;
• линейка-угольник;
• ножовка по металлу.

Монтаж водостоков

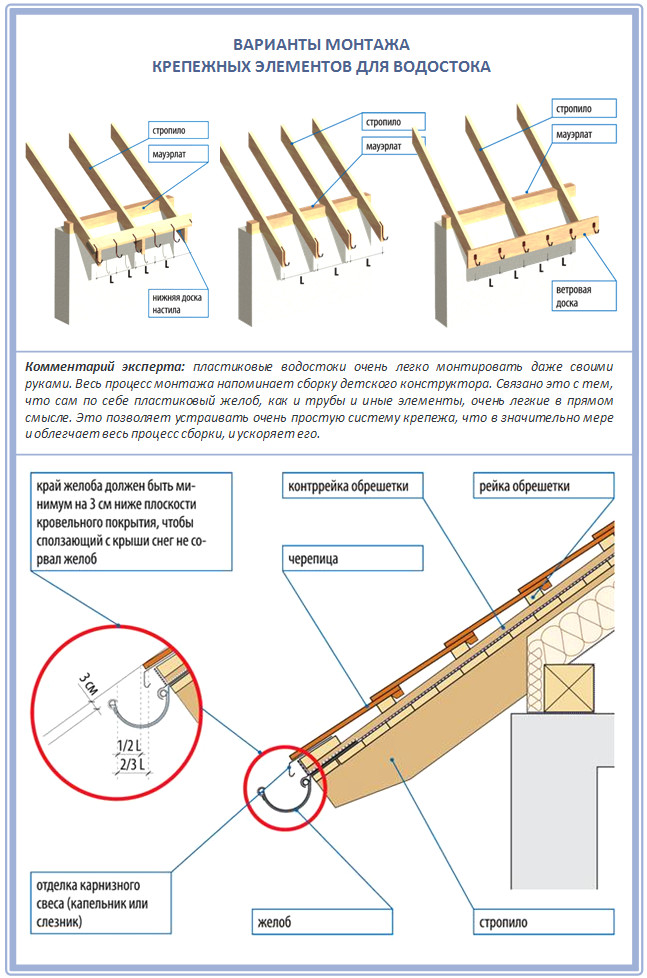

Положение водостоков относительно свеса кровли должно быть следующим:

• свес должен выступать относительно ближнего к дому края водостока на 25−65%;
• дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

Последовательность монтажа:

1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
4. Закрепите сливную воронку водостока (по линии шнура).
5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Производится с соблюдением следующих правил:

1. Монтаж труб выполняется в направлении снизу-вверх.
2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
3. Шаг установки хомутов составляет 1,8 метра.
4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Видео

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.

В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

Существует семь основных способов, как установить водосток:

1. К стропилам . Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
   Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов. Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
2. На лобовую доску . Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
3. С помощью костылей . Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
4. Опорные кронштейны . Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
5. Кронштейны-невидимки . В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
6. Крепежи с возможностью регулировки . Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
7. Установка непосредственно на поверхность кровельного материала . В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

• В – горизонтальная дистанция между свесом и коньком.
• Н – высота.
• С – длина крыши.

Все параметры указываются в метрах.

Порядок установки водосточных элементов на поверхность ветровой доски:

1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

• Вначале необходимо установить воронку и находящиеся рядом желоба.
• Кромки желобов фиксируются саморезами на поверхность ветровой доски.
• Крепление воронки и желоба продолжается до полного совпадения их профилей.
• Следует внимательно проверять степень уклона и месторасположения крепежей.
• Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
• Воронки и трубы в стене соединяют отводами.
• После этого нужно установить кронштейн для трубы.
• В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.

Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы - инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

• На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
• Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
• На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
• В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

1. Монтаж водосточных труб ведется только снизу.
2. Крепежные отверстия должны быть небольшого диаметра.
3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

1. Для соединения труб используются муфты.
2. При введении нижней трубы оставляется зазор.
3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

Устройство кровли из профнастила - сложный, многостадийный процесс, который требует соблюдения множества нюансов. Крыша любого здания - будь то скромный загородный домик или капитальное городское строение - состоит из большого количества конструктивных элементов, каждый из которых нуждается в правильной и внимательной установке.

Если проявить халатность и недобросовестность хотя бы на одном этапе строительства крыши из профнастила, её эксплуатация может стать мучением на долгие годы. Одним из важных элементов конструкции крыши является водосток, об устройстве которого мы и расскажем в этой статье.

Для чего нужен водосток и как он выглядит?

Необходим для защиты фасада дома от попадания дождевой влаги, а также отвода воды с придомовой территории, что особенно ценно, если по периметру дома уложена бетонная отмостка или тротуарная плитка, которые с течением времени могут пострадать от пролитых с высоты 6-8 метров потоков воды. Установка водосточной системы позволит подчинить дождевую воду инженерной мысли, благодаря чему она будет течь не куда придётся, а, например, на цветочные грядки либо в любом другом направлении - всё по желанию домовладельца.

Из чего состоит водосток для кровли из профнастила?

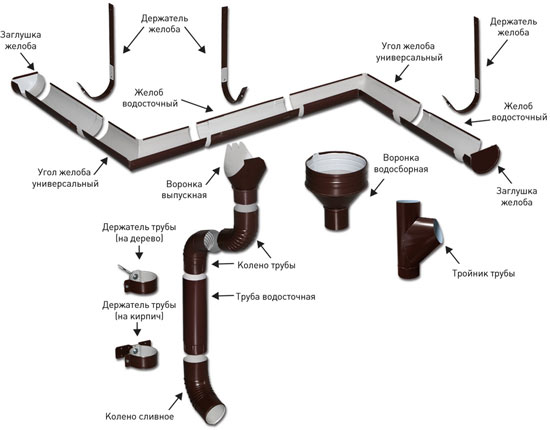

Основные компоненты - это подкарнизный желоб, воронки и трубы для отвода воды по назначению. Водосточные желоба бывают разной формы поперечного сечения: в основном это прямоугольные, полукруглые и фигурные желоба, цветовую гамму которых вполне можно подобрать под кровельный материал. Кроме того, подкарнизные желоба делятся на закрытые и открытые: если в желобах первого типа воронки расположены непосредственно в желобе, то в открытых желобах воронка представлена независимо, в качестве отдельного элемента. Свои достоинства и недостатки есть как у закрытых, так и у открытых желобов.

Закрытые подкарнизные желоба элегантно смотрятся на здании и представляют собой единую, прочную конструкцию, хотя их узкие отверстия для воронок и приходится иногда очищать от скопившейся грязи и листьев. Кроме того, в редких случаях зимой канал водостока суживается из-за льда.

Открытые желоба, имеющие отдельные водостоки, отличаются повышенной проходимостью, однако в этом случае необходимо обеспечить качественный крепёж воронки к желобу, иначе при сильных порывах ветра конструкция будет издавать весьма неприятный грохот. В индивидуальном строительстве всё чаще предпочтение отдаётся желобам закрытого типа, в то время как более дешёвые открытые подкарнизные желоба скорее типичны для городских многоэтажек.

Инструкция по монтажу водостока на кровлю

Первый шаг по устройству системы водоотведения с кровли - это измерение её длины, что необходимо для определения числа воронок и, соответственно, водосливных труб. Если длина кровли не превышает 8 метров, можно ограничиться одной воронкой, в противном случае количество воронок необходимо увеличить до двух. Пусть, для простоты, длина кровли составляет 10 метров, и устанавливаемый подкарнизный желоб будет иметь два уклона, начиная от центра.

Следующий шаг - измерение высоты дома, исходя из чего будет определяться длина труб для отвода воды. Покупая трубы, важно не забыть о коленах и крепёжных элементах - фигурных скобах, предназначенных для удержания желоба, и обхватов труб с замками на болтах. Кроме того, для устройства водоотвода потребуются две заглушки для желоба (левая и правая) и оставшиеся от монтажа кровли саморезы. Цвет водостоков обычно подбирают под цвет основной конструкции кровли, хотя возможны и исключения.

В отношении того, до или после установки кровельного покрытия следует ставить держатели для желобов, ясности нет: согласно инструкции, сначала устанавливаются желоба, а уже потом кроется крыша, а края профнастила подгоняются к сливному каналу. Однако данный подход имеет и свой недостаток, связанный с неудобством покрытия крыши в отсутствие автокранов, автовышки и прочей дорогостоящей техники.

Другой альтернативный подход - это установка водостока для уже имеющейся крыши с помощью строительных лесов, и начинается она с разметки мест будущих держателей желоба (обычно они располагаются через каждый 0.8-1 м). После этого нужно согнуть центральный держатель (например , с помощью тисков) таким образом, чтобы он фиксировал подкарнизный желоб почти посередине относительно края крыши, немного смещаясь при этом наружу. Такое расположение желоба позволяет гасить поток воды о его внешний борт, ведь в противном случае вода будет выплёскиваться.

Определив опытным путём угол изгиба центрального держателя, приступают к подготовке остальных держателей, в зависимости от длины крыши каждый раз увеличивая сгиб на 0.5-1 см (таки образом, самым длинным будет крайний держатель, опущенный относительно центра на 3-5 градусов). То же самое симметрично нужно проделать с другой стороной крыши, и в результате мы получим два уклона в противоположные стороны.

В этом видео представлен простой и быстрый способ обрезки и просверливания сразу нескольких держателей для водостока:

Следующий шаг - монтаж держателей и самого желоба. Он производится так:

1. Прямой конец держателя вставляется под кровлю в нижнюю волну, примыкающую к обрешётке
2. С помощью шуруповёрта со сверлом диаметром 6 мм сверлится отверстие в кровле и держателе, держатель соединяется с кровлей саморезом, и эта операция повторяется для всех держателей
3. Чуть сжав желоб, его вставляют нижним краем в держатель, и после лёгкого надавливания с характерным щелчком желоб встаёт на место. При работе в паре желоб удобно вставлять сразу в несколько держателей
4. При стыковке желобов нужно следить за тем, чтобы край, который идёт на понижение, был вставлен в последующий отрезок желоба (это делается для того, чтобы вода при течении по каналу, сливалась со стыковочного края, а не затекала под него)
5. После установки подкарнизных желобов устанавливаются крайние заглушки, фиксируемые для прочности кровельными саморезами

Больше об установке крюков водостока (держателей желоба) смотрите в этом видео-уроке:

Следующий этап монтажа водостока - разметка места под воронку, вырезание отверстия и крепёж воронки к желобу. Для этого рекомендуется использовать клёпки или укороченные с помощью болгарки кровельные саморезы. В отличие от клёпок, во втором случае за счёт резиновых прокладок получается абсолютно герметичное соединение, в то время как алюминиевые клёпки со временем разбалтываются в крепёжных отверстиях, и появляются течи. Все необходимые стыки, заглушки и воронки необходимо обработать силиконом, и на этом работу с желобами можно считать законченной.

Осталось установить водосливные трубы и проверить работу всей системы водоотведения. Основные этапы установки водосливных труб следующие:

1. Разметка мест для установки держателей труб при помощи отвеса
2. Бурение отверстий и установка держателей для труб
3. Поочерёдная установка колен: верхнего - в воронку, нижнего - в верхнее и затем в трубу. С целью обеспечения большей жёсткости допускается фиксация верхних граней колен при помощи саморезов
4. Крепёж водосливной трубы при помощи замков (чтобы избежать попадания брызг на стену, важно, чтобы нижний конец трубы находился на расстоянии не более 10-12 см от отмостки)

Последний этап работ по монтажу водосточной системы на кровлю - тестирование работы водостока с помощью баклажки с водой. Если от центра кровли вода бежит к краям, а далее в трубу через воронку, то установку водоотвода можно считать успешной.
