Виды окон для крыши

Окна как для стен, так и для крыш бывают разных форм и размеров. Некоторые из них считаются больше декоративными, чтобы придать крыше красивый и необычный дизайн – такие окна чаще используются для мансарды. Другие же виды больше ориентированы на проветривание, обеспечивают качественную вентиляцию помещения, а также для хорошего освещения, если на чердаке или мансарде нет другого источника света.

Также, ставя окно в крыше, следует ориентироваться на то, в какую крышу нужно будет его установить. Кровля может быть плоской, односкатной и двускатной. Бывает, что крыша имеет полукруглые элементы. Все эти нюансы обязательно необходимо учитывать, при покупке окна для крыши, чтобы обеспечить не только правильную установку, но и нужную функциональность. Это возможность открывать окно, правильный водосток, и вода не затекала в конструкцию, а также накапливалась влага, чтобы сквозь окно попадало нужное количество света.

Выбор окна для разных видов кровли

Есть два варианта получения окна – сделать его самостоятельно либо купить готовое. Первый вариант дешевле, но второй предпочтительней, хоть и обойдется дороже. Зато сделано с учетом всех нюансов, о которых непрофессионал может и не догадываться, чтобы воплотить их в своем окне.

На что обращать внимание:

• Треугольные окна – такой вид также ставится на крыше со скатами. У этих окон нет боковых стенок, вместо нихвыступают сами скаты крыши. Получается меньше стыков крыши с окном, следовательно, идет не такое количество гидроизоляционного материала и в целом работы по монтажу меньше. Обычно треугольные окна используются для тех чердачных помещений, у которых есть и другие виды освещения, так как форма окна не позволяет проникнуть большому количеству света снаружи. Кроме того, обеспечить им удобное открывание достаточно проблематично. Зато выглядят такие окна необычно и со вкусом.

Крыша с полукруглыми формами – этот вид крыш сам по себе довольно оригинален. Но рамы для них делаются только под заказ. Необходимо учесть все размеры и формы, чтобы рама плотно прилегала – этим должен заниматься специалист. Окна, вставленные в проемы таких крыш, смотрятся как влитые, что придает всей конструкции образ текучести. Такой тип окон для крыши тоже считается декоративным – у них интересный дизайн, часто используются для жилых мансард, как источник мягкого и приглушенного освещения. В помещении, как в случае с треугольными окнами, желательно наличие еще какого-нибудь источника света.

Важно: четырехугольные окна можно устанавливать на крышу со скатом 15°.

Как сделать правильный выбор окна

Чтобы легче было разобраться с тем, какое же окно подойдет именно для вашей крыши, вы должны четко определить для себя его дальнейшее назначение. Если окно планируется, как украшение интерьера внутри и снаружи мансарды, создавать игру света и тени, тогда вы можете брать окна различных нестандартных форм. Они прекрасно подойдут для любого вида кровли. Но при этом не забудьте позаботиться о другом способе вентиляции и освещения в помещении, а также можно ставить «глухое» окно, которое не будут открываться.

Ну, а если вы думаете ставить окно с практической целью в кровлю – то есть иметь возможность проветривать помещение, создать качественную вентиляцию и хорошее освещение, то тут лучше брать стандартное четырехугольное окно. Оно должно удобно открываться и закрываться, в том числе иметь также режим проветривания. Конечно, необходимо позаботиться о качественной гидроизоляции. Если подойти к делу творчески, то такие окна тоже могут выглядеть стильно и красиво в кровле, создавать интересное освещение.

Важно: окна бывают двух вариантов – наклонный и вертикальный. Специалисты рекомендуют устанавливать первый по двум причинам – больше света и легкость монтажа.

Монтаж окна в крышу

Если говорить о вертикальном варианте установки окна, то стоит сказать – многим он не очень нравится, потому что для такого монтажа окна в крышу нужна отдельная стропильная система. Тогда, из-за образовавшихся откосов, в помещение попадает почти наполовину меньше света, чем в случае с наклонным вариантом установки. Кроме того, наклонное окно со стороны смотрится, как единая конструкция с кровей. Далее, пойдет речь о том, как же его установить в крышу.

Что вам понадобиться:

Гипсокартон;

Оконная рама – площадь для стекла 0,7 м2

Материал для гидроизоляции, утепления, а также внутренней отделки;

Оконный оклад для герметизации;

• Инструменты – уровень, рулетка, зубило, клещи, пила, гвозди, а также

винторезный станок и уголки для крепления.

Процесс установки:

Сначала вам нужно подготовить крышу и проем. На том же уровне, что и обрешетка, крыша должна быть оборудована планками там, где будет производиться установка.

С помощью пилы вырежьте проем – его размеры должны быть на 45 мм больше, чем коробка окна.

Затем прикрутите монтажные уголки в пазы по углам коробки, используя саморезы.

Перед тем как закрепить оконную коробку в проеме крыши, нужно уложить по сторонам гидроизоляционный слой и утеплитель. При этом некоторая часть материала должна выступать наружу, все лишнее вы потом уберете ножом.

Вставляете оконную коробку в проем, слегка закрепляете ее там по сторонам, но не плотно.

После чего, хорошенько фиксируете ее и проверяете все зазоры. Если все правильно отрегулировано – полностью зажимаете все крепежные элементы.

Крепите боковую планку и отрезаете лишнюю гидроизоляцию.

Закрепляете вертикальные планки.

Плотно прижмите нащельники к каркасу и закройте их крышкой.

Гофра крепится к внешней части крыши, а вертикальные части краев нужно завести внутрь.

В зависимости от того, из чего у вас кровля, нужно по ее линии убрать лишний уплотнитель – просто аккуратно срезаете его ножом.

Коробка готова – вставляете раму. Проследите, чтобы все места уплотнений были исполнены правильно.

Важно: будьте очень аккуратным и внимательным при вырезании проема для окна. Его размер должен быть около 45 мм, причем это нужно четко вымерять. Если у вас получится слишком большой проем, то исправить это будет не просто. Кроме того, испортится внешний вид кровли.

Треугольные и полукруглые окна ставятся немного иначе в кровлю, но в целом система та же. Вы легко с этим справитесь, если хорошо изучите рекомендации. Отличия зависят от формы кровли, а также от типа окна. Но в любом случае можно обратиться к специалисту.

В завершение хочется сказать, что окна в крышу ставят не только для возможности вентиляции и освещения чердачного помещения, но и в качестве красивого дизайнерского решения для мансарды. Часто она используется, как жилая комната, а со вкусом установленные окна могут здорово украсить интерьер. Необычное проникновение солнечных лучей создаст приятную атмосферу. Окна в крыше – это не только практично, но и стильно, потому к его выбору и монтажу следует подойти тщательно.

ВИДЕО

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид.

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене . Рама часто имеет форму треугольника, трапеции или арки.

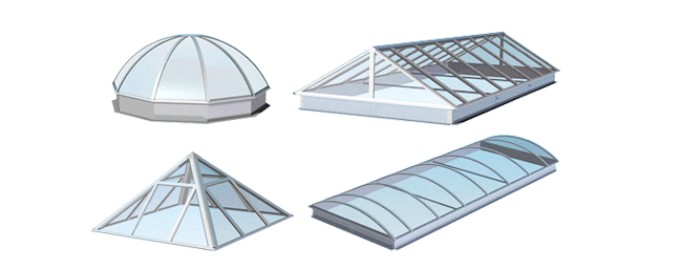

• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли.

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника».

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света.

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек.

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

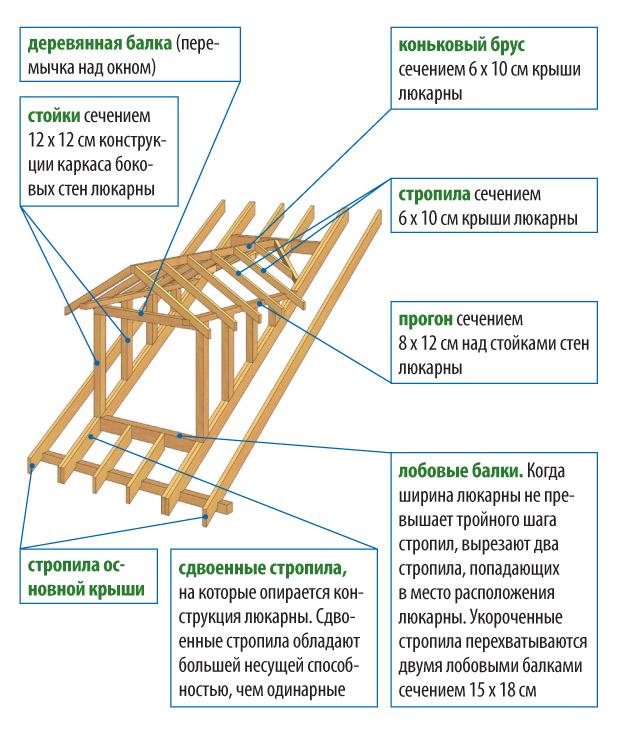

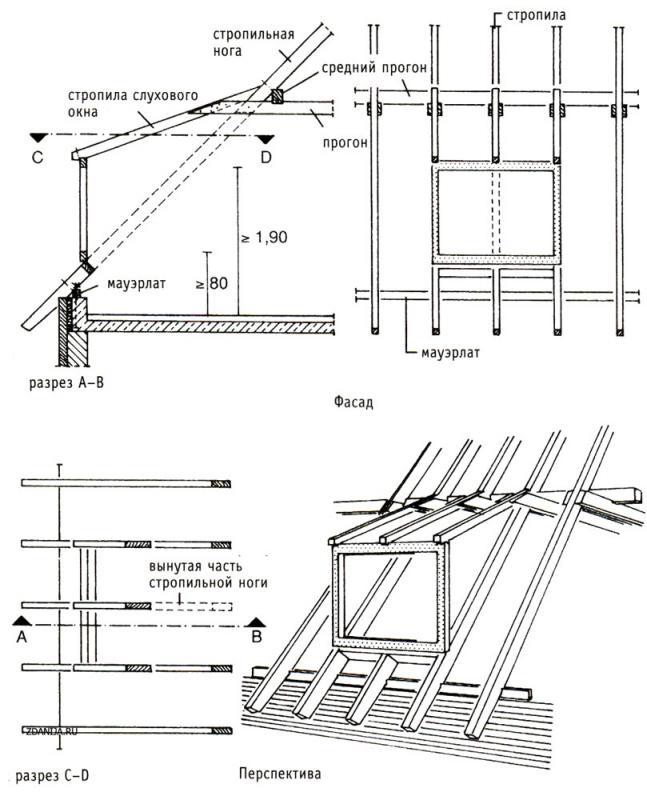

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

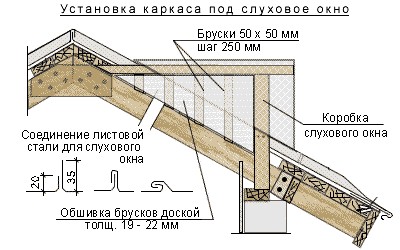

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название - слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна - мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

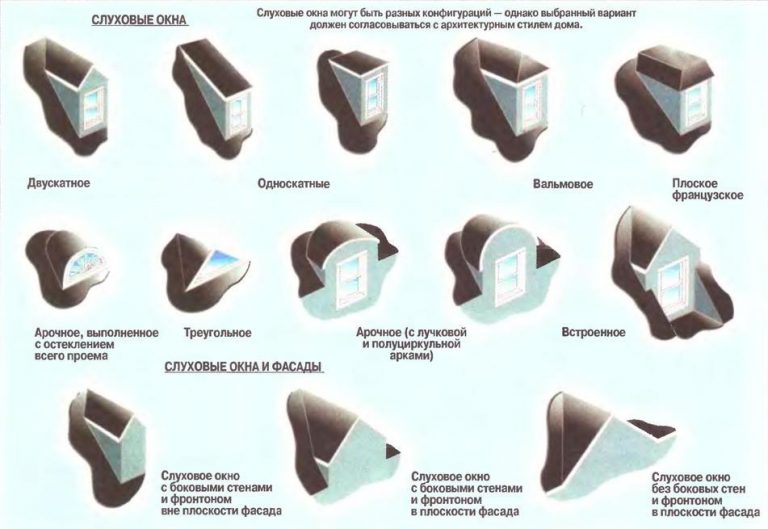

Оконные проемы могут иметь несколько видов исполнения:

• Окно, совмещенное с плоскостью крыши.
• Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
• Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
• Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

• С односкатной кровлей.
• С двускатной кровлей.
• Вальмовые.
• В виде лучковой или циркульной арки.
• Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

• Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
• При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
• Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
• При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны - это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части - как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

• Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
• Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
• Проверяют вертикальность фронтона слухового окна.
• Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
• В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
• Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
• При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Слуховые окна, что монтируются на крыше, позволяют обеспечить доступ естественного света внутрь мансардных, чердачных помещений. Такие отверстия добавляют привлекательности фасаду здания, делают его уютным. На сегодняшний день разработано много вариантов конструкций, они оформляются в разных стилях. Популярные схемы создания таких систем рассмотрим ниже.

Слуховые окна на крыше: рассматриваем устройство

Расположенная на крыше конструкция, представляющая из себя окошко, имеет название слухового. Существует много вариантов оформления крыш частных домов, если это административные, жилые помещения, преимущественно создают их покатые варианты. Такая кровля имеет много достоинств, часто в них монтируются слуховые отверстия, что несложно создать собственными руками. Расположение, формы этих блоков могут отличаться, тем не менее, они всегда выполняют одинаковые функции.

Слуховое окно представляет собой проем в кровле, от привычного оконного, он отличается небольшими размерами, а также функциональным назначением.

Какие функции выполняет такая конструкция?

1. Обеспечивает доступ дневного освещения внутрь помещения чердака.
2. Позволяет двигаться воздушным массам, обеспечивая естественную вентиляцию комнаты или подкровельного пространства.
3. Дает возможность выйти на крышу прямо из чердачного помещения.
4. Выполняет декоративную роль, украшая кровлю снаружи, улучшая интерьер комнаты изнутри.

Преимущества оконного блока, монтируемого на чердачном помещении, можно оценить, рассмотрев следующую схему:

• любая теплоизоляция, даже самая высококачественная, неизменно приводит к теплопотерям, что происходят на чердачном этаже. Воздушные массы, чтобы нагреты внутри дома, поднимаются вверх, там они сталкиваются с холодным покрытием крыши (черепица, шифер). На подкровельных плоскостях образуется конденсат, влага же способна разрушать большинство материалов, в том числе и древесные стропила;
• помещение, которое не освещается, отличается сыростью, быстро формируется грибок, развивается плесень, споры которой, рано или поздно, распространяются по всему дому;
• без проникновения солнечных лучей, отсутствии правильной циркуляции воздуха, микроклимат чердака становится затхлым, порой, опасным для здоровья человека: на нем могут селиться особенно опасные споры черной плесени;
• сильный ветер позволяет слуховым отверстиям выполнять функции обратных клапанов. Подобные нагрузки способны поломать крышу, сорвать её с места расположения. Это происходит из-за того, что проникновение ветра под поверхность кровли, способствует формированию воздушных потоков, что имеют способность поднимать края крыши. Слуховые окна принимают на себя нагрузку, ветер скорее нарушит их целостность, нежели оторвет крышу с дома;
• когда строение отличается большими размерами, массивную кровлю, а, значит, минимальный риск сдвига крыши с места, такие проемы все равно должны быть. Здесь они играют роль клапанов, предотвращающих вибрации, отрицательным образом влияющие на состояние здания.

Виды слуховых окон

Слуховое окно на крыше отличается повышенными требованиями к устройству. Такие конструкции обязательно должны быть:

• прочными;
• давать нужное количество естественного света;
• вентиляцию внутри комнаты;
• подходить к общему архитектурному ансамблю.

Такие оконные блоки пользуются популярностью уже не одно столетие. Их внешний облик находится в динамичном изменении. Сегодня такие строения существенно отличаются друг от друга по конструктивным особенностям, а также дизайнерскому оформлению.

Иногда конструкции монтируют прямо в крышу, допустимо создавать и устройства, имеющие вертикальный тип остекления:

• фронтон в плоскости строения, но нет боковых стен;
• есть боковые стены, фронтон в плоскости;
• со стенами, но фронтон вне плоскости строения.

Сегодня особенно популярны треугольные формы, а также трапециевидные, арочные, имеющие остекление по всей плоскости по вертикали.

Расположение и устройство окон выбирается строго с учетом стилистических решений, а также, основываясь на местах размещения окон, типах строения. Если не учесть всех необходимых факторов, такое внедрение будет смотреться на кровле чужеродным.

Проектирование окон

Чтобы создать слуховое окно своими руками, очень важно уделить достаточно времени проектированию и монтажу. Эти параметры определяются требования строительных норма и правил (СНиП П-26, 21-01). Вне зависимости от конструктивных особенностей, стиля подобранного образа, все равно нужно строго следовать строительным нормам. Только таким образом можно получить надежность, долговечность, устойчивость сооружения. В противном случае, велика вероятность снижения эксплуатационных показателей здания в целом и кровли в частности.

Ключевые требования СНиПа:

• установка разрешается только при условии, что угол наклона ката будет равен 15 градусов или более;
• надстройки располагать строго согласно расстоянию от наружных стен фасада, что установлен регламентом;
• открывающиеся створки, что расположены в окне, могут иметь минимальные параметры 0,6 на 0,8 мм, поэтом допустимый размер сооружения составляет до 1,2 на 0,8 метра;
• когда предусмотрено создание конструкции на вальмовом типе кровли, представляющей собой четырехугольный проем, фасад не может выступать продолжением стены строения.

Государственный стандарт предполагает применение разнообразного сырья с целью облицовки здания:

• медь;
• черепица;
• листовой металл;
• шифер.

По конструктивным особенностям кровля может оснащаться выступом или не иметь его, иметь собственную кровлю, желоб для водостока. Когда проем имеет большой размер, может быть построен балкон, что создает особенно привлекательный внешний облик здания.

Отдельно стоит отметить, окна под названием «люкарны», они обладают боковыми стенками, а их фасад полностью остекляется .

Правила устройства слуховых окон в кровлю

Чтобы правильно подготовить чертеж будущего сооружения, важно предусмотреть ряд важных мелочей.

1. Крутизна ската не может быть меньше 5 градусов, для плоских поверхностей и 15 – для скатных. Это нужно для предотвращения проникновения влаги внутрь чердачной комнаты, потому что такие градусы дадут естественный склон для стока воды с крыши. Во время определения крутизны, следует учесть особенности климата региона проживания (господствующие направления ветров, интенсивность и частота выпадении осадков, расположение здания). Здесь важно подобрать оптимальный, компромиссный вариант.
2. Наиболее выгодной формой считается треугольная, она привлекательная за счет того, что линии соприкосновения каркаса окна с крышей меньше, чем у профиля квадратной, прямоугольной формы. Такие форматы чаще способствуют проникновению воды в подкровельное помещение. Треугольное сооружение, напротив, уменьшает объем необходимых гидроизоляционных работ. Важно учитывать, что подобная форма снижает освещенность внутреннего пространства, поэтому фасад окон выносят на одну линии со стеной дома.

Отдельного внимания заслуживает расположение окон. Здесь следует отталкиваться от размеров кровли, её конфигурации, общей архитектуры строения. Проемы могут располагаться так:

• по горизонтали – на одной линии;
• в шахматном порядке – в два ряда.

Определение достаточного количества этих сооружений требует учета особого условия: ширина всех проемов не может быть меньше, нежели размер половины длины ската кровли. Параметры расстояния от пола чердачного помещения до нижнего ряда окошек берут равные одному метру.

Четко регламентированной технологии строительства и монтажа треугольного профиля на поверхности крыши нет. Как правило, люди придерживаются общих норм и правил строительства.

Важные нюансы:

• запрещается размещение таких сооружений возле коньков, карнизов, фронтонов;
• встраивать конструкции следует строго между стропил;
• допускается незначительное подпиливание части несущих балок, затем должна перераспределяться нагрузка на стропила, расположенные по соседству;
• запрещается делать полный спил, иначе будет нарушена жесткость крыши, она потеряет свои несущие способности;
• конструкции не могут выступать за пределы внешних границ здания;
• когда ставят несколько сооружений в ряд, между ни ми должен соблюдаться интервал в 0,8 метра;
• во время определения параметров и количества сооружений, важно учитывать правила пропорциональности, указанные выше;
• конструкции должны монтироваться согласно правил кровельных строений: иметь стропила, обрешетку, водоотводную систему, кровельное покрытие.

Принимаясь за такую работу, нужно взять во внимание ряд полезных советов:

1. Для сооружения конструкций не требуется сооружение от дельного каркаса, потому что они находятся в единой плоскости с кровлей, крепятся к стропильной системе специальными пластинами.
2. Каркас рекомендован к построению, когда требуется обеспечение достаточного стока воды с поверхности крыши (этот показатель находится в пределах от 15 до 20 градусов).
3. Самостоятельное изготовление оконных систем не рекомендуется. Здесь велика вероятность допустить расчетные ошибки. Лучше приобрести готовое ПВХ окно, после собственными руками установить его в выбранное место.
4. Выбранная конструкция должна быть поворотной, вращаться она может по горизонтали.
5. Во время выбора оптимальных размеров окна, следует учитывать климатические особенности региона, а также расположение здания относительно сторон света. Это важно потому, что через него будет проходить до четверти теплопотерь всего здания.
6. Запрещается делать врезки, чтобы не допустить снижения прочности несущей конструкции. Вставка окна в готовое строение допускается только крепление к стропилам. Для этой цели могут применяться гвозди, скобы, металлические ленты и уголки.
7. Чем выше будет смонтировано отверстие, тем больше будет площадь освещенного пространства внутри комнаты.
8. Древесину следует обязательно подвергать предварительной обработке: для этой цели производят её пропитку специальными составами. Это убережет материал от порчи из-за воздействия влаги, насекомых. Кроме того, до применения, материал должен пройти полный процесс просушки.

Монтаж оконной системы начинается с процесса разработки проекта, он учитывает такие важные параметры:

• выбор вида сооружения;
• определение количества конструкций;
• разработка размеров;
• расчет несущих показателей всего строения и крыши в частности;
• выбор вариантов крепления;
• подготовка используемых материалов.

Когда завершены все проектно-изыскательские работы, начинается непосредственный монтаж:

1. Сначала собирается каркас, после делается обрешетка, имеющая шаг от 50 до 55 см.
2. Теперь устанавливается коньковая часть.
3. Производится монтаж стропильной системы.
4. Когда процесс идет по время возведения крыши, каркас крепят к стропилам основы конструкции.
5. Когда производится создание сооружений внутри уже стоящей крыши, сначала производится выпиливание специального места под слуховой объект. Повреждение несущих балок запрещается.
6. Теперь производится установка каркаса, он крепится к стропилам.
7. Фронтоны обшиваются влагостойкой фанерой.
8. Закрепляется гидроизоляционная пленка.
9. Оконная конструкция укрывается кровельным сырьем. Очень важно уделить внимание примыканиям, чтобы избежать возможного образования течи.
10. Изнутри конструкция обшивается специальной доской для отделочных работ, либо вагонкой. Штукатурка или иные строительные смеси здесь не применяются.

Треугольное слуховое окно

Когда есть желание сделать отверстие в чердачном помещении собственными руками, лучше предпочесть конструкцию, имеющую форму треугольника. Такое устройство является самым распространенным, здесь фронтонная стенка устанавливается без необходимости её заглубления в кровлю. Важно, чтобы она располагалась в единой плоскости, с наружной стеной.

Проемы располагают на единой линии с иными окнами, которые находятся ниже, на других этажах этого здания. В противном случае, будет нарушена общая архитектура здания.

Особенности треугольных окон мансарды:

• кровельные скаты практически не увеличивают полезную площадь комнаты, потому что располагаются под углом от 60 до 70 градусов;
• преимуществом треугольника является высокая эстетическая привлекательность, позволяющая создать высокую по оригинальности стилистическую планировку помещения мансарды;
• треугольное окно позволяет не проводить гидроизоляционные работы, его расположение ускоряет отделку проема, герметизацию.

Каркас конструкции

Слуховое окно на крыше, как указано выше, требует наличия каркаса (хотя это условие и не обязательно, считается, что оно должно соблюдаться). До его возведения важно создать каркас кровли: возвести фронтоны, провести монтаж стропильной системы.

Там, где будут установлены сооружения, между стропильными ногами, предусматривают проемы.

Важно! Стропильные ноги, что будут обрамлять проемы, делают двойными и, даже, тройными. Это нужно потому, что они будут нести повышенный уровень нагрузки.

СНиП предусматривает, что фронтоны проемов, что находятся в кровле, требуют поддержки боковыми стенами. Последние устанавливаются перпендикулярно внешним стенам, углубляя в здание, они имеют высоту около полутора метров.

Каркасы боковых стенок обязательно опирают на балки, составляющие потолочное перекрытие. Он монтируется только тогда, когда уже собрана стропильная система крыши. Только потом выполняют привязку перекладин, располагающихся горизонтально, а также стоек фронтонных каркасов.

Последующие работы проходят таким образом:

1. Нижние концы стропильных ног, что прилегают к стенам, обрезают наравне с обшивкой стены. Это происходит так, потому что фронтоны располагаются в единой плоскости со стенами здания.
2. Установка балок-перемычек должна производиться строго между сдвоенными стропилами. Специалисты советуют применять для этой цели металлические кронштейны накладного типа. Врубки и врезки производить строго запрещено, они способны ослаблять балки стропил.
3. Проводится строгое выверение проемов согласно вертикального уровня у фронтонного каркаса. Особенно это касается установки конькового бруса.
4. Стропила вырезают строго по шаблону, их фиксируют к коньку и нижней плоскости каркаса.
5. Обшивка фронтонов производится вровень с материалом внешней стены. Как правило, используется фанера с водостойкими свойствами

Устройство ендов

Слуховое окно своими руками, которое имеет треугольную форму, монтируется примерно так же, как происходит установка многощипцового вида кровли. Тем не менее, некоторые различия в ходе монтажных работ, присутствуют.

1. Скаты имеют угол наклона от 60 до 70 градусов.
2. Используются накосные стропила, в них упираются нарожники (укороченные ноги стропил).
3. Для монтажа рассчитывают длину, а также сечение стропильной балки разжелобкового вида, здесь сопряжены боковые стены и коньковый брус.
4. Каждый проем треугольного типа требует наличия пары зеркальных симметричных балок этого вида.
5. Чтобы выполнить укороченные стропила, применяют специальные шаблон, что значительно сокращает процесс производства работ.

Нижняя часть слухового окна

Эта плоскость требует особого внимания во время выполнения монтажных работ. Она требует такого устроения, чтобы внутренняя поверхность крыши скрывалась в ней при помощи боковых стенок. Она не должна быть видна изнутри. Поэтому здесь используют упрощенную разновидность разжелобка.

Его балка ставится сверху кровельной обшивки здания. В неё будут упираться нижние части стропильных ног двускатной крыши.

Заключительный этап предполагает обшивку сооружения фанерными листами, поверх них крепят кровельный материал. Фанера накладывается и крепится, начиная от конька, по направлению сверху вниз.

Когда предусмотрены монтажные работы собственными руками, следует заранее ознакомиться с правилами создания таких конструкций. Расчет, обустройство, монтажа сложных, оригинальных видов окон, должен производиться только профессионалами.

Важные советы:

• выпиливать фрагменты крыши следует предельно аккуратно, чтобы не нарушить гидроизоляционного слоя основной кровли;
• облицовку стеновых плоскостей, имеющих вид «дормер», выполняют только с применением сайдинга из стали. Он позволит получить презентабельный внешний вид строения, кроме того, будет выступать дополнительной защитой здания от воздействия осадков, ветров;
• стыки и соединения всех деталей конструкции обязательно обрабатываются при помощи герметика;
• для сооружения качественного окна, требуется использование материалов, что указаны в проектной документации. Экономить на размерах не разрешается, это может оказаться фатальным для всего строения, оно может не вынести сильной метели, снеговых заносов, ветров;
• проемы разрешено размещать в несколько рядов, если это позволяет сделать площадь чердака.

Создание слуховых окон предполагает свободный полет фантазии, который позволит создать искусное обрамление фасада, поддержать общую архитектурную идею.

Окно в крыше дома – это не только функциональный. но и чисто эстетический элемент.

Устройство окон в плоскости крыш – не новое веяние в архитектуре. Доподлинно неизвестно, кто первый придумал устанавливать окна в кровле. Но эта идея очень быстро распространилась по городам и странам. Сделать окошко на крыше, придать ему неповторимую форму – значит преобразить свой дом. Внешний вид крыши с окнами создает неповторимый образ всего дома в целом. Для получения желаемого эффекта нужно продумать все нюансы. Важно позаботиться о том, чтобы окошко гармонично вписывалось в общую концепцию дома, чтобы оно подчёркивало стиль и зрительно притягивало к себе внимание. А качественные материалы и соблюдение последовательности их установки во время монтажа помогут вам реализовать задуманное.

Назначение окон на крышах домов

Окошки на стали устанавливать давно и отнюдь не случайно. Поскольку в качестве основного материала для кровли традиционно использовалось дерево, то проветривание чердака – это первая причина появления таких окон. Они делались небольшого размера, с применением остекления или жалюзи из деревянных реек. Чтобы крыша хорошо проветривалась, их устанавливали на противоположных скатах крыши напротив друг друга. Вторая причина – необходимость обслуживания и ремонта кровли. Окошко для выхода на крышу маленьким не назовешь. Более того, вокруг него должно быть достаточно места для подхода к нему и со стороны чердака, и со стороны кровли.

Окно позволяет ремонтникам легко попасть на кровлю.

Третья причина обустройства окон на крышах – желание или необходимость сделать чердачное помещение жилым. Тогда, пространство под кровлей не будет замкнутым и затемненным. Кстати, освещение подкровельного пространства – это еще одна причина установки окон в этом месте.

Окна помогут вам превратить обычный чердак в уютную мансарду.

Каким бы ни было назначение окон на крышах, они всегда имели оригинальный внешний вид. Эдакие миниатюрные домики между коньком и сливным желобом. Независимо от назначения, их украшают теми же декоративными элементами, что и весь дом.

Виды окон на крышах

Внешний вид конструкции чердачных окон может быть разнообразным. Тем не менее, среди них можно выделить некоторые типичные разновидности. Конечно, на их конструкцию влияет общие архитектурные тенденции и вкусы заказчика проекта дома. Переделывать крышу гораздо труднее, чем вписать окно на стадии проекта. Но если вам не довелось участвовать в проекте, или вы приобрели уже готовое строение, не отчаивайтесь. Зная формы окошек на крыше, требования к ним и особенности их конструкции, вы сможете организовать и довести до конца реорганизацию крыши.

Небольшие мансардные окошки стандартной формы несложно установить и в готовую крышу.

Для начала, надо определиться:

• будет ли ваше окошко перпендикулярно перекрытию либо оно будет лежать на плоскости кровли. Если вы выбираете второй вариант, то такое . Для него не нужно существенно перекраивать крышу. Если вам по душе первый вариант, то он называется дормер, люкарна или слуховое окно и имеет свои разновидности;

Мансардные окна может установить практически любой и без особых сложностей.

А вот для возведения подобной конструкции придется постараться.

Слуховые или мансардные оконные системы существенно преображают внешний вид дома. Функции и формы таких окон могут быть разнообразными. В любом случае, они обладают особенным шармом. Но к их установке нужно подойти очень ответственно.

Требования к люкарнам

Первейшее правило слухового окна – оно может быть установлено на крыше с уклоном не менее 35 градусов. Подоконник должен располагаться на 900 – 100 мм от пола. Кроме этого требования СНиП по люкарнам рекомендуют прокладывать опорные балки потолочного перекрытия строго под слуховым оконным проемом. Для люкарны требуется изготовить и установить отдельный каркас, состоящий из конька, стопил и обрешетки.

Слуховое окно может стать украшением кровли.

Да, люкарну как бы врезают в крышу, но ее вертикальная ось (кроме варианта антидормер) должна совпадать со стеной дома. Это позволяет распределить нагрузки и зрительно объединяет дормер со стеной дома. Если СНиП говорит, что ширина створки слухового окна не должна превышать 600, а высота – 800 мм, то максимальные размеры двустворчатой люкарны будут 1200х800 мм. Окончательные размеры еще будут откорректированы шагом ваших стропил на кровле.

Форма слухового окна может быть различной.

Устройство слухового окошка

Стропила, к которым будет примыкать каркас вашего дормера, должны быть усилены дополнительными стропилами. Под проем окошка обрезаются промежуточные стропила и подбиваются сверху и снизу лобовыми балками 120х150 мм. К нижней балке крепятся опорные стойки проема, соединенные верхней перемычкой. Прогонами 80х120 мм связывается проем и стропила. Коньковый брус 60х100 мм крепится к верхней лобовой балке и соединяется с обоими прогонами стропилами из такого же бруса. Плоскость образовавшихся стен между прогонами и опорными стропилами крыши зашиваем тем же брусом 120х120 мм, что и опорные стойки оконного проема. Теперь каркас готов к наружной и внутренней обшивке, утеплению и гидроизоляции. Особенности монтажа слухового окна https://www.youtube.com/watch?v=rT1WdM6bw1I Популярный оконный проем треугольной формы не имеет стен. Их роль выполняют крутые скаты под углом от 60 до 70 градусов, которые, кстати, очень сильно затеняют мансардное помещение. Каркас для такого треугольного окна на кровле можно и нужно сделать из конька и стропильной части. Нижнее основание такой люкарны и место крепления конька образуют треугольник, который отбивается мелованным шнуром. По этой разметке подготавливаются конек, стропила с перемычкой и ендовная доска. Это и есть каркас треугольного окошка. В месте его примыкания к крыше устанавливается разжелобок.
