Иметь возможность быстро сушить вещи независимо от времени года, то ради чего мы приобретаем полотенцесушители. Чтобы не было проблем со способами подсоединить устройство к системе горячего водоснабжения или отопления рекомендуется приобретать отечественные изделия. Российские производители создают модели менее восприимчивые к коррозийным процессам, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса как подключить полотенцесушитель, потому что диаметр изделия будет заведомо совпадать с принятыми у нас стандартами.

На сегодняшний день потребителям предлагаются полотенцесушители трех модификаций:

• с ТЭНом,
• водяные,
• комбинированные.

Комбинированные

Монтаж полотенцесушителя своими руками доступен для водяных моделей. Здесь вы можете справиться без посторонней помощи. Подключение устройства электрического или комбинированного типа требует специализированных навыков. Вам будет необходимо вмешательство профессионального электрика:

• водные и комбинированные модели более ограниченные в местах монтажа. Полотенцесушитель в ванной предоставляет возможность задействовать трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционен для российского жилья и удобен для сушки белья и полотенец;
• полотенцесушитель электрический имеет собственную внутреннюю среду, которая нагревается под действием ТЭНа. Такую модель можно монтировать в любом удобном месте при условии доступного электропитания.

Если вам предстоит замена старого полотенцесушителя советского образца нужно при покупке новой модели выбирать устройство, предназначенное для нижнего подключения с аналогичным диаметром.

Самым оптимальным считается полотенцесушитель водного типа. В результате подсоединения к системе горячего водоснабжения вы получаете устройство функционирующее круглый год. Возможность контролировать подачу воды позволяет проводить ремонтные и монтажные работы вне зависимости от сезона.

Нужно помнить, что подключение полотенцесушителей к системе отопления накладывает на его работу сезонное ограничение. Быстро сушить белье вы сможете исключительно до тех пор, пока длится отопительный сезон.

Это же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подсоединить его нужно будет ждать летнего периода. Провести врезку в систему отопления зимой вам никто не позволит, так как эти манипуляции станут причиной заморозки стояка.

Скрытые в стене трубы, имеющие снаружи исключительно выходы, позволяют произвести монтаж водяного полотенцесушителя с боковым подключением. Считается, что установка подобного образца более трудоемкая, однако эстетически устройство смотрится намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей.

Технология по подключению полотенцесушителя

Самая простая технология подключения электрических моделей. Здесь нет сложных соединений. Процесс правильного подключения полотенцесушителя заключается в фиксации крепежей на стене рядом со стационарной розеткой, при условии соблюдения правил электробезопасности. Это значит, что на устройство не должны попадать брызги и вода. Рекомендуемое минимальное расстояние от ванной или душевой кабины 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь предстоит два этапа работы. Демонтаж ранее подключенного, старого устройства и установка на его место нового.

Материалы и инструменты

Прежде чем будет рассмотрено подключение полотенцесушителей к стояку горячей воды схема, нужно определиться с перечнем требуемых материалов и инструментария, с помощью которого устройство соединяется системой ГВС либо отопления. Для успешной установки и корректного подключения потребуются:

• полотенцесушитель с диаметром соответствующим размеру труб в системе ;
• кронштейны для закрепления устройство на стену ;
• муфты и фитинги ;
• сверла и дюбели для крепежа кронштейнов ;
• нож ;
• трубы Ø 23 или 32 мм ;
• 2 –3 шаровых крана ;
• аппарат для сварки используемых труб ;
• ключ разводного типа ;
• тройники .

Для электрического типа из предложенного списка потребуются лишь сам полотенцесушитель , кронштейны для крепежа , сверла и дюбеля , с которыми устройство крепится на стеновую поверхность .

Шаровые краны

Паечная американка (муфта)

Паяльник для сварки труб

Труборезка

Отвечая на вопрос как правильно подключить полотенцесушитель, переходим к первому этапу - демонтажу установленного ранее устройства. Первым делом необходимо перекрыть подачу воды. Если дело касается системы отопления, то все манипуляции нужно предварительно согласовать с курирующими службами -управляющей компании или ЖЭКом.

Если ваше устройство соединяется с трубопроводом системы посредством резьбовых соединений, то вам необходимо открутить их и снять полотенцесушитель с крепежа. Когда речь идет о полотенцесушителях приваренных к трубам, прибегают к использованию болгарки, оставляя отрезок трубы, на котором далее будет произведена новая нарезка резьбы.

Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит следующим образом:

• перекрывается водоснабжение в трубах системы;
• откручивается соединение резьбового типа, убирается прибор;
• болгарка используется исключительно в случае, если полотенцесушитель был до этого приварен к трубе, или же из-за времени соединяющая резьба прикипела и открутить ее нет возможности.

Если планируется подключение полотенцесушителя в процессе ремонтных работ , необходимо на стене нанести метки , где конкретно будет смонтирован прибор . Для подвода труб штробятся каналы . По окончании этой процедуры можно переходить следующему шагу .

При демонтаже старого устройства нужно учитывать, что длины оставшихся труб должно быть достаточно для нарезания новой резьбы

Монтаж кранов (байпаса)

Байпас - труба перемычка для установки шарового крана . Он требуется для осуществления циркуляции воды в системе , если возникла необходимость отключить полотенцесушитель . Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас . Для электрического полотенцесушителя он не требуется .

Для изготовления байпаса берут трубы из того же материала , из которого изготовлена система . Наилучшим вариантом считается нержавеющая сталь . Это долговечный , устойчивый к взаимодействию с трубопроводной воды материал .

Виды байпасов

При монтаже байпаса первоначально монтируются шаровые краны . Если на используемых трубах не было резьбы , ее нарезают . Далее , на входе и выходе из змеевика полотенцесушителя устанавливается по одному крану . Обязательно обеспечьте качественную герметизацию соединений . Иначе в будущем придется устранять протечки .

Байпас не является обязательным элементом при установке полотенцесушителя , хуже функционировать устройство не будет . Байпас требуется на случай аварийных ситуаций , например , образования в зоне соединения полотенцесушителя и трубы течи . Возможно перекрыть воду на стояке , но в этом случае вам придется ждать пока не будет устранена поломка , оставаясь без горячего водоснабжения . Не самый удобный вариант . В случае полотенцесушителей , подключённых к централизованным системам отопления и водоснабжения это может стать настоящей проблемой .

Установка байпаса позволит посредством шаровых кранов перекрыть подачу воды на прибор. При этом вода будет продолжать циркулировать по основной системе. Для удаления воздушных пузырей на байпас устанавливается еще один кран в дополнение к имеющимся.

Монтаж полотенцесушителя

Для соединения полотенцесушителя с трубами вам потребуются фитинги. Они могут быть прямыми или угловыми. Фитинги соединяются с трубами посредством сварки.

Алгоритм осуществления работ выглядит следующим образом:

• перекрывается подача воды на стояке . При осуществлении работ в многоквартирном доме требуется согласовать действия с организацией курирующей подачу воды ;
• устанавливаются три крана - на входе и выходе из змеевика полотенцесушителя , и ещё один на перемычку байпас . Это позволит в будущем легко осуществлять замену или ремонт полотенцесушителя ;
• по отметкам смонтировать на стене кронштейны или другие крепежные элементы для прибора . Между облицовкой стены и устройством должно выдерживаться предельное расстояние . Для диаметра трубы свыше 23 мм оно должно быть равно 50 мм , если диаметр менее 23 мм , то оставляете зазор 35 мм ;
• далее к прибору подсоединяется трубы с приваренными фитингами . Обязательно применяйте льняную подмотку для уплотнения места соединения . Аккуратно , чтобы не испортить резьбу , затяните ;
• проверьте результат на герметичность . Для этого в систему осуществите подачу воды . При правильно произведённых работах протеканий не возникнет .

Разметка перед установкой

Сверху вертикальные элементы полотенцесушителя будут зафиксированы в кольцах кронштейнов

Сбор полотенцесушителя

Монтаж полотенцесушителя

Этот алгоритм позволит качественно подключить полотенцесушитель так, что он будет длительно и стабильно работать. При желании вы можете осуществить установку своими руками.

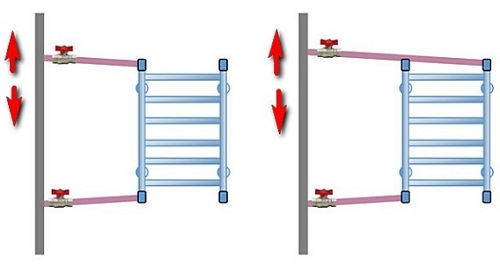

Схемы подключения

При подключении диагональным или боковым способом необходимо располагать отводы на одном уровне с входами сушителя . Допустимо лишь небольшое отклонение . Если расположение отводов оказалось на расстоянии меньшем , чем длина между входами полотенцесушителя , то схема функционировать не будет .

При осуществлении подключения отводы должны монтироваться строго горизонтально . Максимально допустимое отклонение расстояние составляет около 2 процентов , то есть 2 сантиметра на 1 метр . Уклон определяется в зависимости от выбранной схемы и того , к какому концу трубы будет присоединяться отвод .

Подключение	Полотенцесушитель	Направление подачи горячей воды	Расположение отводов	Дня нормальной работы нужно
Нижнее	Лесенка	Любое	Ниже края сушилки	КПД максимальное. Установка на верхних выводах воздухоотводчиков – механических или автоматических. Отводы – труба; диаметр на 1 шаг меньше диаметра стояка. Байпас – прямой, с заужением трубой на 1 шаг меньшего диаметра.
		Допустима подача сверху	Край сушителя между отводами	КПД снижается. Допускается верхний отвод смонтировать выше низа сушителя.
Универсальное боковое	Любая стандартная форма	Верхняя подача	Горизонтально, допускается минимальное отклонение	Байпас – прямой, незауженный. На лесенке воздухоотводчики не нужны, оставляют заглушки. При верхней подаче заужение на байпасе трубой на шаг меньшего диаметра или смещение перемычки ближе к устройству сушителя повысит КПД.
			Расположение верхнего отвода ниже верха сушителя	Требует установки кранов Маевского для стравливания воздуха
Диагональное	Лесенка	Функционирует при верхней подаче	Верхний отвод – к дальнему краю; нижний – к ближнему	КПД равно эффективности при подключении сбоку. Допускается зауженный и смещенный байпас.
		Подача снизу	–	Байпас без заужения, четко по стояку.
В зависимости от модели	Полотенцесушители усложненной, нестандартной формы	В зависимости от гидродинамики изделия	–	–

Схемы будут работать исправно при условии, что отводы выполнены прямо. Любые изгибы, кольца и дуги -это области скопления воздуха. Неровный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Также нарушить циркуляцию могут фитинги с сильным сужением просвета. Внутри системы ничто не должно увеличивать гидравлического сопротивления. Тока воды должен быть свободным.

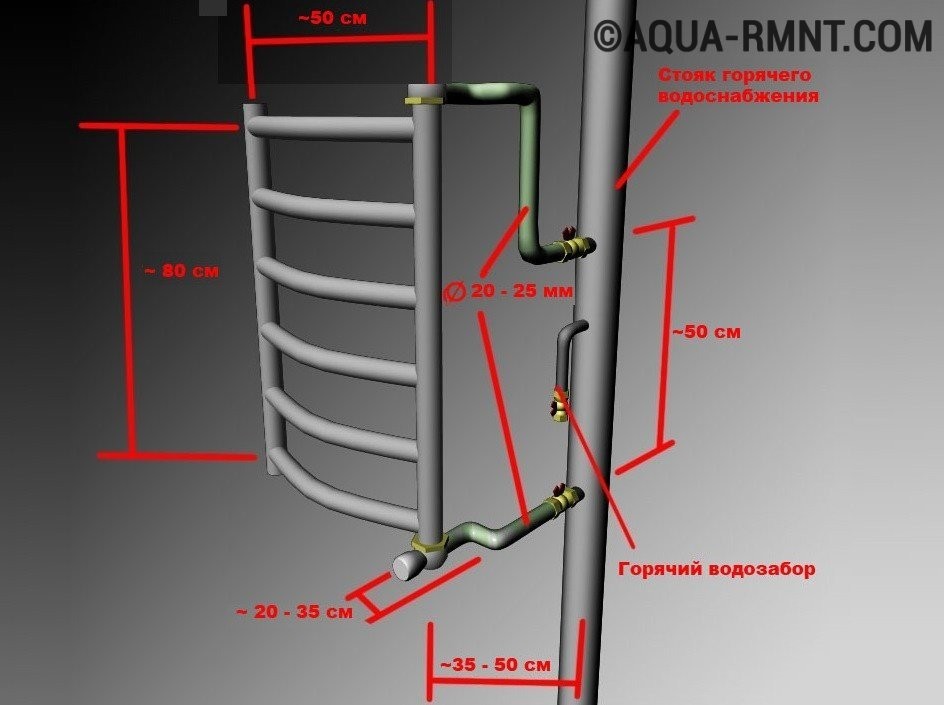

Схема крепежа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВССхема трёх видов подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют лишь на период отопления . Владельцы квартир , чтобы получить возможность сушить белье в любое время , устанавливают полотенце сушилки комбинированного типа , которые способны работать как от системы отопления или ГВС , так и от электросети . Для этого в устройство типа лесенка в нижнюю левую подводку производится монтаж электронагревателя оснащенного термостатом . Схема подключения полотенцесушителя к стояку горячей воды или системе отопления будет выглядеть следующим образом :

• при перекрытии кранов устройство наполняется через подводку слева вверху на которую устанавливается кран Маевского ;
• полотенцесушитель наполняясь, приобретает среду благодаря которой производится нагрев от ТЭНа.
• Если его отключить от розетки и открыть краны, возобновится обеспечение горячей водой из центральной системы.

Для кобминированного полотенцесушителя также нужна подводка воды

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Помните, что сушилки имеют высокое энергопотребление. Именно поэтому для них требуется отдельная розетка, к который подходит кабель способный выдержать высокое напряжение и запитывается непосредственно от электрощитка. Такая линия в проводке в обязательном порядке обеспечивается отдельным автоматом. К общей сети комбинированные сушилки не подключатся без риска для электропроводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков работы по монтажу электрокабелей, воспользуйтесь помощью специалистов. Они помогут грамотно произвести установку устройства и обеспечить качественную подачу электроэнергии.

Грамотное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное, грамотно подойти к процессу установки. Приборы значительно сэкономят ваше время, независимо от времени года.

Видео

В наше время ванная комната редко бывает без такого полезного атрибута как полотенцесушитель. Ведь кроме сушки полотенец и различного белья полотенцесушитель создает в помещении благоприятный микроклимат, позволяющий избежать образования сырости, появления неприятного запаха и грибка. Современные полотенцесушители имеют стильный вид, эффектный дизайн. Для обеспечения нормальной влажности и комфортной температуры они должны функционировать круглый год. Установить полотенцесушитель можно своими руками, либо привлекая специалистов-сантехников. Какой бы вариант из этих двух вы ни выбрали, вам стоит прочитать эту статью: здесь подробно описывается установка и подключение полотенцесушителя, описана пошаговая технология монтажа и дается общее понимание процесса установки.

Выбор подходящего способа подключения

В настоящее время рынок предлагает три вида полотенцесушителей: водяные, электрические и комбинированные. Самый распространенный вид – водяные полотенцесушители. На них мы и остановимся.

Есть два варианта подключения водяных полотенцесушителей:

• к системе отопления;
• к водопроводу горячего водоснабжения.

Чаще всего выбирают 2-й вариант, потому что в этом случае гарантирован круглосуточный и круглогодичный нагрев. Подключение же к отопительной системе нежелательно, так как горячая вода в ней бывает лишь в отопительный сезон. Кроме того, встает вопрос: как заменить полотенцесушитель в ванной в зимнее время, ведь никто не позволит сделать врезку в отопительные трубы – можно заморозить весь стояк.

Монтаж полотенцесушителя с боковым подключением немного сложнее, зато выглядит он очень эстетично

Перед тем как установить полотенцесушитель в ванной, нужно выбрать способ его подключения. При замене старого полотенцесушителя советского образца нужно будет подобрать новую модель такого же диаметра, рассчитанную на нижнее подключение. Если при ремонте в ванной трубы были «утоплены» в стену, а снаружи остались только выходы, то в этом случае можно установить водяной полотенцесушитель с боковым подключением. Его монтаж более сложный, но смотреться такая модель будет несравнимо лучше.

Важно! Установка полотенцесушителя такого типа требует тщательного изолирования соединений, поскольку устранение протечек полотенцесушителя, трубы которого спрятаны в стене, работа очень трудоемкая.

Технология проведения работ - шаг за шагом

Замена полотенцесушителя подразумевает следующую последовательность выполнения работ:

• демонтаж устаревшего полотенцесушителя;
• установка байпаса (перемычки) и шаровых кранов;
• монтаж полотенцесушителя.

Рассмотрим более подробно перечисленные выше этапы.

Демонтаж старого полотенцесушителя

Замена полотенцесушителя в ванной начинается с удаления старого:

Первый этап работы по монтажу полотенцесушителя - демонтаж старого варианта, который вы хотите заменить

• Отключаем горячую воду, перекрыв соответствующий вентиль. Этот вопрос нужно согласовывать с ЖЭК.
• Когда в стояке уже не будет воды, убираем старый полотенцесушитель, Если он не составляет единое целое с трубой горячего водоснабжения, откручиваем резьбовое соединение и демонтируем его.
• Если полотенцесушитель просто-напросто приварен к трубе, его следует обрезать при помощи болгарки. Обрезку проводим с таким расчетом, чтобы длина трубы была достаточной для нарезания резьбы
• Снимаем отслуживший полотенцесушитель с кронштейнов.

Установка байпаса (перемычки) и шаровых кранов

Перемычка (байпас) представляет собой кусок трубы, оснащенный соединительными элементами. Она является палочкой – выручалочкой в непредвиденных ситуациях. Для установки байпаса на концы полотенцесушителя ставят шаровые краны, которые при необходимости приостановят поток воды через него. В то же время при установленной перемычке в стояке не прекращается циркуляция воды даже при отключении полотенцесушителя.

Это позволяет не перекрывать воду на весь дом в случае проведения ремонтных работ.

Нарезка резьбы на трубе при помощи резьборезки - подробнее о технологии работ можно найти

Байпас оборудуется тремя вентилями: два из них устанавливаются в местах соединения трубы полотенцесушителя с байпасом, а 3-й приостанавливает воду в самом байпасе

Установка, крепление и подключение змеевика

Продолжаем монтаж полотенцесушителя своими руками. Следующий этап – прикрепление кронштейнов и крепление полотенцесушителя к стене.

При креплении полотенцесушителя к стене потребуется просверлить отверстия в кафеле, что требует определенной аккуратности

К полотенцесушителю прикручиваем кронштейны, имеющиеся, как правило, в комплекте (если их нет, нужно докупить отдельно). Приставляя к месту размещения, делаем отметки карандашом для отверстий. Чтобы выровнять приспособление при помощи строительного уровня, нужен помощник.

В стене, покрытой кафелем, отверстия делаются при помощи дрели со специальным сверлом для кафеля. В отверстия вставляем пластиковые дюбеля, затем приставляем полотенцесушитель к стенке и крепим его к ней шурупами при помощи отвертки или шуруповерта.

Расстояние от стены до оси трубы полотенцесушителя регламентируется и зависит от диаметра трубы

Важно знать! Расстояние от облицовки стены до оси трубы полотенцесушителя регламентируется и составляет:

• 35 мм для труб диаметром до 23 мм;
• 50-55 мм для труб диаметром до 50 мм.

Далее остается провести подключение полотенцесушителя к стояку. Для этого присоединяем его к вентилям на перемычке при помощи фитингов (прямых или угловых, в зависимости от типа подключения полотенцесушителя).

Затягиваем крепления осторожно, чтобы не испортить резьбу. Делаем уплотнение всех резьбовых соединений, используя льняную подмотку.

При выполнения подключения возможно вам придется докупить специальные фитинги для соединения полотенцесушителя с трубой водопровода

Обратите внимание! Вода должна проходить через полотенцесушитель сверху вниз, поэтому следует подключать подающий стояк в верхний раструб полотенцесушителя.

После завершения перечисленных работ нужно проверить герметичность соединений: при прощупывании швов не должно быть капель, протеканий. Остается плавно открыть краны, чтобы устройство наполнилось водой постепенно, и не возник гидроудар.

Вот и все. Теперь вы можете смело утверждать, что получили представление о том, как подключить полотенцесушитель. Решайте - сможете ли вы сделать качественно эту работу самостоятельно, или лучше пригласить специалиста.

11562 0 0

Как установить полотенцесушитель в ванной самостоятельно – 6 этапов замены старой сушилки для полотенец

Выполнение капитального ремонта в ванной комнате подразумевает собой не только перекладку напольной плитки и косметическую отделку стен и потолка, но и полную или частичную замену всех сантехнических приборов. Согласитесь, вряд ли кто-нибудь из жильцов захочет использовать устаревшую и отслужившую свой срок сантехнику, в отремонтированной и обновленной ванной.

Наряду с установкой нового умывальника, ванны или душевой кабины, не менее важной и ответственной задачей является также замена полотенцесушителя в ванной комнате, поскольку старая сушилка для полотенец со временем утрачивает былую красоту, и постепенно приходит в негодность.

Для чего нужен полотенцесушитель

Несмотря на очевидное и понятное название этого сантехнического прибора, следует иметь в виду, что его функциональное предназначение не сводится исключительно к просушиванию мокрых полотенец после принятия душа, или к сушке мелких носильных вещей после ручной стирки.

1. Прежде всего, я хочу обратить внимание на то, что в ванной комнате обычно не устанавливается собственная , а полотенцесушитель зачастую является единственным нагревательным прибором;
2. Помимо обогрева самой комнаты, он улучшает естественную циркуляцию воздуха, и помогает быстрее проветривать помещение.
3. Это позволяет за короткое время избавиться от водяного пара и конденсата, который непременно образуется на стенах после принятия горячей ванны;
4. В совокупности, все указанные факторы позволяют поддерживать оптимальный микроклимат в помещении, и не мерзнуть во время принятия водных процедур, а после их завершения нормализовать повышенную влажность воздуха, которая может привести к появлению неприятного запаха и развитию плесневого грибка;

Для тех, кто не знает, на какой высоте вешать полотенцесушитель в ванной, я рекомендую это делать с таким расчетом, чтобы любой взрослый член семьи мог свободно доставать рукой до самой верхней перекладины или полки, при этом оптимальное расстояние от нижнего края до пола, должно быть в пределах 1100-1200 мм.

Этап 1. Покупка полотенцесушителя

По сути, все бытовые полотенцесушители являются универсальными, и могут быть использованы для установки практически в любой ванной комнате или совмещенном санузле, однако по способу подключения и типу используемого теплоносителя, их можно условно разделить на три вида:

1. Водяные модели полотенцесушителей подключаются к общему вертикальному стояку отопления или горячего водоснабжения , поэтому теплоносителем в данном случае, является циркулирующая горячая вода:

• Преимущество подобных систем заключается в их высокой надежности и долговечности, хорошей теплоотдаче и высокой энергоэффективности, а также относительно низкой эксплуатационной стоимости;
• К основным недостаткам подобных моделей я могу отнести достаточно высокую сложность монтажа и подключения, а также то, что во время сезонного или внепланового отключения ГВС и централизованного отопления, трубы полотенцесушителя также будут оставаться холодными;

1. Электрические модели подключаются к бытовой электросети, а их нагрев осуществляется исключительно за счет встроенных трубчатых электронагревателей (ТЭНов). Такие устройства нельзя назвать сантехническими приборами, поскольку они не требуют подключения к ГВС или к системе централизованного отопления, и не имеют никакого отношения к домашней сантехнике;

• Главное преимущество такого нагревательного прибора заключается в том, что он может работать практически без ограничений в любое время года, независимо от наличия давления воды в трубах централизованного отопления или горячего водоснабжения;
• Также к преимуществам электрических моделей можно отнести простой и быстрый монтаж своими руками, поскольку для его установки и подключения не нужно выполнять никаких сантехнических работ;
• Основным недостатком электронагревателя является то, что в процессе работы он постоянно потребляет недешевую электроэнергию, поэтому совокупная среднегодовая стоимость эксплуатации подобных приборов обойдется значительно дороже, чем водяных;

1. Комбинированные полотенцесушители в продаже встречаются нечасто, однако, на мой взгляд, такой вариант можно считать наиболее удачным, поскольку он сочетает в себе все положительные качества двух предыдущих моделей. Дело в том, что такие приборы могут подключаться одновременно, и к системе ГВС или централизованного отопления, и к бытовой электрической сети ;

• Во время отопительного сезона нагрев осуществляется от циркулирующей горячей воды, поэтому большую часть времени устройство работает в штатном режиме, и не требует никаких дополнительных расходов;
• После окончания отопительного сезона, или при внеплановом отключении горячей воды, к нему подключается питание от электричества, и в дальнейшем нагрев происходит от трубчатых электронагревателей;
• Единственным недостатком комбинированных моделей, на первый взгляд, может показаться их достаточно высокая цена, однако этот недостаток компенсируется удобством использования и экономичным режимом работы.

Проточные водяные полотенцесушители можно подключать не только к централизованной системе отопления, но и к водяному контуру автономной системы обогрева жилых домов, наряду с обычными радиаторами отопления или системой теплого пола.

Этап 2. Выбор способа подключения

Определившись с покупкой подходящего варианта, и остановив свой выбор на водяной или комбинированной модели, нужно понимать, как правильно установить полотенцесушитель в ванной комнате, поскольку для его подключения к домашним коммуникациям можно использовать один из двух представленных ниже способов.

1. Подключение к стояку централизованного отопления, на мой взгляд, является нежелательным вариантом , поскольку в таком случае, на протяжении нескольких месяцев в году, трубы полотенцесушителя будут оставаться холодными. Такое подключение можно встретить в старых домах советского периода постройки, но в настоящее время такая схема практически нигде не используется;

1. Подключение к системе централизованного или автономного горячего водоснабжения считается более предпочтительным вариантом . При такой схеме подключения, нагрев труб полотенцесушителя происходит бесперебойно на протяжении всего года, поскольку теплоноситель в них циркулирует постоянно, по мере расходования горячей воды домашними потребителями.

В том случае, если ремонт ванной комнаты выполняется в старом жилом фонде, где змеевик подключен к стояку отопления, я рекомендую сразу же отказаться от такой схемы. Для этого нужно, перед тем как заменить своими руками старый полотенцесушитель на новый, подключить подводящую и обратную трубу к системе ГВС жилого дома.

Этап 3. Демонтаж старого змеевика

Несмотря на то, что первичное жилье в новостройках чаще всего продается без сантехнических приборов, практически все ванные комнаты в жилых квартирах вторичного рынка недвижимости, изначально уже оборудованы всей бытовой сантехникой. По этой причине, перед тем как поменять своими руками сушилку для полотенец, в большинстве случаев нужно сначала демонтировать старую трубу змеевика:

1. В первую очередь надо полностью перекрыть подачу воды в общий вертикальный стояк , к которому подключен старый полотенцесушитель, и подождать некоторое время, пока в системе снизится давление;

1. Если имеющаяся труба установлена относительно недавно, и крепится к основному стояку при помощи накидных гаек, нужно просто раскрутить резьбовое соединение, и при необходимости, отрезать болгаркой старые монтажные кронштейны, после чего снять со стены старый змеевик;
2. В домах более раннего периода постройки, подводящие трубы в большинстве случаев приварены к общему стояку при помощи газовой сварки. В этом случае их нужно аккуратно обрезать при помощи болгарки, затем также обрезать монтажные кронштейны, и убрать старый полотенцесушитель;

1. Если старая труба подключена к стояку ГВС, ее нужно обрезать таким образом, чтобы возле стояка оставались небольшие отводы длиной 80-100 мм , на которых можно будет нарезать резьбу, или приварить к ним новые резьбовые патрубки;
2. Если же старый змеевик был подключен к системе отопления, трубу можно обрезать у самого основания, а образовавшиеся отверстия в стояке герметично заварить заглушками.

Для замены полотенцесушителя, подключенного к централизованной системе отопления, я советую планировать выполнение работ на весенне-летний период. Это объясняется тем, что при отсутствии аварийной ситуации, жилищно-эксплуатационная управляющая компания вряд ли согласится отключать весь отопительный стояк в холодное время года.

Этап 4. Подключение водопроводных труб

Если у вас имеется возможность использовать газовую ацетиленовую сварку, то подведение и отвод горячей воды к полотенцесушителю лучше всего выполнять при помощи металлических водопроводных труб. Если же такой возможности не имеется, то для подключения змеевика к общему стояку можно использовать полипропиленовые водопроводные трубы с соответствующей запорной арматурой.

1. На внешней части оставшихся металлических отводов нужно нарезать наружную резьбу длиной не менее 40 мм, а затем навернуть на них запорные шаровые краны;

1. Если по каким либо причинам это сделать затруднительно, к ним можно приварить готовые резьбовые патрубки, после чего на них также установить шаровые краны;
2. Нередко бывают такие ситуации, когда змеевик полотенцесушителя подключается последовательно, в разрыв трубопровода стояка ГВС. В таком случае, между подводящим и отводящим патрубками, перед запорными кранами нужно установить перемычку (байпас) из той же водопроводной трубы с еще одним запорным краном посередине. Она необходима для свободного пропуска горячей воды в обход змеевика, на случай выхода из строя или демонтажа полотенцесушителя;

1. Перед тем как повесить змеевик на свое место, его нужно приложить к стене, и отметить места расположения входного и выходного патрубков, после чего выполнить разметку для прокладки водопроводных труб;
2. Для того чтобы выполнить скрытую прокладку подводящих труб, нужно при помощи перфоратора и болгарки проштробить в стене неглубокие каналы , а после закладки труб, зашпатлевать их при помощи гипсовой шпаклевочной смеси.

После соединения, укладки и подключения подводящих труб, на выходные отверстия нужно установить герметичные заглушки, и провести испытание системы под рабочим давлением воды. Я настоятельно рекомендую это сделать до выполнения чистовой отделки, поскольку в случае выявления неисправностей или протечек, устранить их за уложенной настенной плиткой будет очень проблематично.

Этап 5. Установка нового полотенцесушителя

Различные типы полотенцесушителей могут иметь разные варианты стеновых креплений, и отличающиеся размеры резьбовых патрубков, однако в целом, общий принцип монтажа и подключения для всех моделей примерно одинаков.

Стеновое крепление чаще всего бывает представлено в виде хомутов или телескопических кронштейнов, которые позволяют регулировать относ от стены, а также положение змеевика относительно вертикали и горизонтали. Для присоединения к водопроводным резьбовым патрубкам применяются накидные гайки с резиновой прокладкой, которые в народе называются «американки».

Для корректировки горизонтального и вертикального положения устанавливаются эксцентриковые резьбовые переходники. При этом я должен напомнить, что окончательную установку и подключение полотенцесушителя можно выполнять только после полного завершения внутренней отделки стен ванной комнаты:

1. После того как на выходе подводящих труб будут установлены соответствующие резьбовые переходники, полотенцесушитель нужно приложить на свое место, и убедившись в соосном взаиморасположении подводящих патрубков, предварительно закрепить его к стене при помощи монтажных кронштейнов из штатного комплекта поставки;

1. Накидные гайки, расположенные на патрубках змеевика нужно накрутить на резьбовые отводы, которые выступают из стены, и если с первого раза все нормально подошло, затянуть их нужным моментом при помощи разводного ключа;
2. Если же по какой-то причине возникает перекос, то перед тем как поставить змеевик, между каждой накидной гайкой и подводящей трубой нужно установить резьбовой эксцентриковый переходник. Он позволит в допустимых пределах подкорректировать положение полотенцесушителя относительно горизонта;
3. После подключение и выравнивания змеевика, нужно подтянуть резьбовые патрубки, и окончательно зафиксировать в нужном положении регулировочные винты монтажных кронштейнов;

1. Это нужно сделать таким образом, чтобы расстояние между стеновой облицовочной плиткой и задней поверхностью полотенцесушителя составляло не менее 35 мм для змеевика диаметром менее 23 мм, и 45 мм для змеевика, диаметр которого более 23 мм;
2. Перед тем как подключить подачу горячей воды в общий стояк, нужно немного открыть спускной воздушный клапан (кран Маевского) , расположенный в верхней части прибора, для того чтобы выпустить наружу скопившийся в трубах воздух;
3. После развоздушивания и промывки системы при помощи слива некоторого количества горячей воды из ближайшего крана, водяной полотенцесушитель будет полностью готов к работе.

Вся соединительная и запорная арматура, в процессе эксплуатации полотенцесушителя находится под рабочим давлением горячей воды, поэтому пайку и опрессовку полипропиленовых труб нужно выполнять с полным соблюдением технологии, а при сборке всех резьбовых соединений применять фторопластовую уплотнительную ленту (ФУМ).

Этап 6. Монтаж и подключение моделей с электронагревателем

Что касается монтажа и подключения электрических моделей, то в данном случае, установка полотенцесушителя в ванной своими руками считается значительно более простой, поскольку не требует подведения водопроводных труб, и ничем не ограничивает выбор месторасположения устройства.

Единственная сложность заключается в подведении скрытой электропроводки, однако если в ванной комнате еще не выполнена наружная отделка, то с этим вообще не должно возникнуть никаких проблем.

1. В первую очередь нужно определиться с точным местом установки полотенцесушителя , и подвести к одной из точек крепления, возле которой расположена клеммная колодка, трехжильный электрический кабель подходящего сечения;

1. Кабель для скрытой электропроводки следует прокладывать в пластиковой гофре , уложенной в предварительно прорезанную штробу, по аналогии со скрытой прокладкой водопроводных труб;
2. Правила техники безопасности и правила установки бытового электрооборудования в ванной комнате требуют обязательного использования защитного заземления, поэтому подключение подобных устройств нужно выполнять трехжильным кабелем через отдельный дифференцированный автомат или устройство защитного отключения (УЗО);

1. По завершении чистовой отделки стен, надо подключить питающий кабель к клеммной колодке. При этом я хочу напомнить, что проводник в коричневой изоляции подключается к фазной клемме, проводник в синей изоляции – к клемме рабочего ноля, а провод с желто-зеленой изоляцией присоединяется к винту защитного заземления;
2. После присоединения проводов нужно выполнить контрольное подключение прибора к электрической сети, и убедившись в его нормальной работе, смонтировать на стену с использованием крепежных кронштейнов, которые идут в комплекте поставки.

Некоторые потенциальные покупатели интересуются, можно ли убрать или уменьшить нагрев электрического полотенцесушителя, чтобы снизить потребление электроэнергии. Я могу сказать, что многие модели оборудованы встроенным термостатом и регулятором напряжения, который позволяет, либо отключить его совсем, либо выполнять ступенчатую регулировку температуры.

Заключение

Прочитав данную статью, несложно заметить, что здесь была представлена подробная инструкция по установке и подключению водяных и электрических моделей полотенцесушителей. Что касается комбинированных моделей, то их монтаж и подключение следует выполнять точно таким же образом, с учетом всех описанных советов и рекомендаций. Основное отличие заключается только в том, что к ним нужно будет подводить, и водопроводные трубы, и кабель электропитания.

Если после прочтения этого материала у читателей возникнут какие-либо дополнительные вопросы, я в любой момент буду рад на них ответить внизу этой статьи, в форме для комментариев.

24 августа 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Полотенцесушитель - обязательный атрибут любой ванной комнаты. Сантехнический прибор обеспечивает комфортную температуру в помещении, предотвращает появление сырости и используется по прямому назначению - сушка белья. По сути, змеевик является локальной системой отопления санузла. Справиться с самостоятельной заменой и монтажом новой сушки под силу домашнему мастеру, обладающего навыками выполнения сантехнических работ. От исполнителя требуется грамотно разработать схему установки, учесть монтажные требования и соблюдать нюансы технологического процесса. Немаловажный фактор бесперебойной и долговечной эксплуатации нагревателя - правильный выбор полотенцесушителя.

Нюансы выбора полотенцесушителя: принцип работы, материал и форма

Выбор сушки для ванны основывается на оценке четырех основных параметров оборудования:

• тип нагрева;
• материал изготовления;
• вариант подключения;
• форма и дизайн.

Зависимо от принципа работы различают водяные, электрические и комбинированные модели. Каждый змеевик имеет как положительные, так и отрицательные стороны.

Водяной полотенцесушитель . Проточная сушка наиболее популярна. Врезка змеевика осуществляется в систему отопления или горячего водоснабжения.

Отличительные особенности:

• экономия электроэнергии;
• многообразие модельного ряда;
• ограниченное место установки - требуется протягивать трубопровод.

Важно! Давление в ГВС многоэтажного дома составляет 7-10 атмосфер. При этом большинство полотенцесушителей рассчитаны на небольшое рабочее давление и имеют стенки толщиной до 1,25 мм. При несоответствии показателей срок службы сушки - до 2-х лет

Электрический змеевик . Внутри конструкции размещена нагревательная жидкость или сухой тэн. Применение электрического полотенцесушителя имеет смысл в следующих ситуациях:

• требуется срочный монтаж без реконструкции системы отопления/водоснабжения;
• размещение дополнительной сушки;
• установка змеевика вне санузла - подойдет мобильный электрический агрегат.

Для прогрева ванной комнаты до 22-24°С следует подобрать модель из расчета 140 Вт/кв.м. Если монтируется «резервная» сушка на весенне-летний сезон, то ее оптимальная мощность - 100 Вт/кв.м.

Комбинированные приборы совмещают достоинства водно- и электромодификаций. Недостаток - дефицит и дороговизна.

Перед тем, как установить полотенцесушитель в ванной от отопления или ГВС важно подобрать оптимальный материал изготовления.

Это может быть нержавейка, медь/латунь или черная сталь. Особенности разных змеевиков:

1. Нержавейка: стойкость к влаге, требовательность к качеству воды, сужение проходного сечения со временем. Оптимальный вариант - хромированная сталь, толщина стенок - не меньше 2 мм.
2. Медь и латунь: высокая теплоотдача, хрупкость - змеевик деформируется при незначительном усилии. При бережной эксплуатации прослужит до 20-25 лет.
3. Черная сталь: прочность, стойкость к коррозии. Рекомендована для подключения к ГВС.

Конфигурация нагревателя выбирается из личных предпочтений и вместительности. П- и М-образные змеевики часто используются для замены советских полотенцесушителей. Радиаторы по типу «елочка», «лесенка» - компактны, но достаточно вместительны.

По способу установки сантехнические аксессуары бывают:

• нижнего или верхнего подключения;
• угловой подачи теплоносителя;
• левое или правое подсоединение.

Наиболее практично - боковое подключение. Такие модели получится адаптировать под различные места монтажа. Дополнительный плюс - эстетичность оформления.

Общие требования к установке сантехнического прибора

Нормы подключения регламентированы в СНиП 2-04-01-85. Основные правила:

1. Фитинги не должны сужать проходное сечение магистрали. Диаметр стояка должен равняться диаметру каналов змеевика.
2. Крепление полотенцесушителя в ванной выполняется с обязательной врезкой байпаса. Перемычка поддерживает напор теплоносителя во всем стояке, а разделение потоков способствует сохранению температуры воды в следующих водозаборных точках. Байпас обеспечивает возможность выполнение текущего ремонта сушилки, оставляя систему работоспособной.
3. На байпасе и общем стояке запрещен монтаж запорной арматуры. Подобные действия ухудшают циркуляцию, способствуют понижению температуры теплоносителя.
4. Оптимальная высота установки сушки - 120 см.
5. Граничные дистанции от поверхности стены к радиатору: 4 см - при диаметре змеевика до 2,5 см, 6-7 см - при сечении труб более 2,5 см.
6. Установка кранов на полотенцесушитель в ванной выполняется на входе/выходе со змеевика к байпасу.

Схемы подключения полотенцесушителя в ванной

Работоспособность змеевика напрямую зависит от грамотно подобранной схемы врезки. Тип подключения выбирается с учетом особенностей модели и месторасположением централизованного стояка.

Схема №1. Универсальное боковое/диагональное подсоединение.

Преимущества схемы:

• любой вектор подачи теплоносителя;
• подходит под разную скорость циркуляции воды;
• нет необходимости стравливать воздух;
• произвольно большая дистанция от центральной трубы.

Требования к работе системы:

1. Точки подключения полотенцесушителя должны размещаться между нижним и верхним отводом стояка.
2. Минимальный угол наклона подведенного трубопровода - от 3-х мм на 1 м. При сечении труб от 32 мм и небольшом расстоянии от стояка допустим горизонтальный монтаж труб.
3. Недопустимо наличие загибов иначе система завоздушится.
4. Для максимальной циркуляции лучше выбирать змеевик диаметром ¾ дюйма (стальные модели), 25 мм (армированные ППР), типоразмер шарового крана - от 3,4/ дюйма.

Схема №2. Нижняя врезка.

Особенности схемы:

• подача теплоносителя - любое направление;
• возможность скрытой укладки - размещение магистрали под душевой кабиной/ванной;
• при перебоях подачи теплоносителя потребуется выпуск воздуха посредством кранов Маевского;
• эффективность нижнего подключения меньше, чем «диагональной» или «боковой» системы.

Реализация схемы возможна при соблюдении следующих условий:

1. Размещение нижнего подвода ниже уровня установки змеевика.
2. Отсутствие провалов и возвышений на прямолинейной трассе.
3. При скрытии труб в стену их необходимо теплоизолировать.

Альтернативные схемы

При традиционной сборке №1 допустима боковая врезка с нестандартной разводкой труб.

На рисунке отображены альтернативные варианты:

1. На входе и выходе добавляются вертикальные отрезки. Основные условия размещения подовла остаются неизменными.
2. Верх сушки находится выше верхней подачи воды. Схема требует использования воздухоотводчика на приборе - из-за образовавшейся ступени при отсутствии воды в системе накапливается воздух.

Нижнее подключение по схеме №2 допускает следующие видоизменения.

В первом случае все отводы размещены под сушкой, а во втором - верхний подвод над низом полотенцесушителя. Такая комбинация ограничивает направление теплоносителя - сверху вниз. В обратном способе система функционирует нестабильно.

Неработоспособные варианты подключения

Типовые ошибки врезки провоцируют сбои работы нагревательного элемента. Некорректные схемы сборки:

Комбинация сразу двух нерабочих соединений наблюдается, когда строители стараются скрыть нижнюю магистраль в пол, а верхнюю - в потолочном пространстве.

Как установить новый полотенцесушитель на старые трубы

Разберем пошагово, как подсоединить полотенцесушитель в ванной на смену старого изношенного оборудования. Технология достаточно проста и включает несколько обязательных этапов.

Подбор рабочего инвентаря

Перечень инструментария зависит от типа материала водопроводного трубопровода. Установка через пластиковую арматуру потребует наличия кронштейнов, шаровых кранов, труб, строительного ножа, лазерного или водяного уровня, а также паяльника для работы с полимерными изделиями. Дополнительный инвентарь: молоток, отвертки, разводные ключи, пакля или альтернативный уплотнитель.

Как правило, змеевик поставляется в стандартной комплектации:

• переходные уголки;
• силиконовые и фторопластовые прокладки;
• телескопические кронштейны;
• запорные узлы.

Удобно, если в набор включены: кран Маевского, стопорный винт и декоративный колпак.

Демонтаж устаревшего змеевика

Перед установкой водяного полотенцесушителя в ванной руками потребуется аккуратное снятие старого оборудования.

Порядок действий:

1. Обратиться в ЖЕК с заявлением о временном прекращении подачи горячей воды.
2. После перекрытия стояка можно приступить к непосредственному демонтажу змеевика.
3. При резьбовом соединении достаточно открутить сушку ключом и отсоединить ее от трубопровода. Под место крепления лучше подставить тару, так как внутри контура может оставаться вода.
4. Обычно полотенцесушитель приварен или резьбовое соединение с годами настолько «прикипели», что без резки не обойтись. Для демонтажа можно использовать болгарку. Главное - не перестараться и не убрать нужные сантиметры трубы для нарезки резьбы под фитинги.
5. Старый прибор снять с держателей.

Важно! Вырез в трубе централизованной подачи должен быть больше дистанции между патрубками устанавливаемого змеевика на суммарную длину элементов, необходимых для крепления байпаса.

Крепление байпаса и кранов

Монтаж байпаса - не обязательное, но крайне желательное условие замены полотенцесушителя. Элементарная замена уплотнительных колец и прокладок в местах подсоединения змеевика требует перекрытия воды в системе. А значит, придется тратить время и обращаться с заявкой в ЖЕК. Включив в схему перемычку, можно на свое усмотрение отключать контур змеевика и проводить плановые ремонтные работы.

Роль байпаса выполняет обычная труба из полипропилена, меди или стали. Для ее монтажа потребуется три шаровых крана. Один элемент запорной арматуры устанавливается непосредственно на перемычке, а два крана - на штуцерах возврата и подачи теплоносителя.

Шаровой кран на перемычке позволит регулировать интенсивность подачи воды в контур полотенцесушителя. Однако это решение - достаточно спорное. Многие сантехники выступают против врезки запорной арматуры в байпас.

Порядок монтажа:

1. На отводах трубопровода нарезать резьбу.
2. Насадить на трубы тройники.
3. Монтировать запорную арматуру и байпас.

Монтаж и подключение новой сушки

Выбирая способ, как прикрутить полотенцесушитель необходимо отдать предпочтение кронштейнам, а не жесткому креплению через стену. Такое решение защищает стену и трубу от нагрузок, вызванных температурными деформациями.

Важно! Змеевик должен устанавливаться строго по горизонтали. При перекосах полотенцесушитель может сорвать под давлением

Ход работ:

1. На стене отметить места крепления сушки.
2. Высверлить отверстия и установить дюбеля.
3. Зафиксировать кронштейны на змеевике и «примерять» на стену.
4. Если горизонтальность и рекомендованные отступы радиатора от стены соблюдены, то можно закрепить прибор шурупами.
5. Сантехнические отводы соединить между собой посредством фитингов, используя уплотнительную подмотку.
6. Проверить герметичность стыковочных элементов и постепенно открыть краны. Проверка подключения полотенцесушителя должна производиться при малом напоре теплоносителя.

Если протекания отсутствуют, можно перевести змеевик на стандартный режим работы - полностью открыть шаровые краны.

Размещение электрического агрегата

Установка электрической модели сушки несколько проще водяного аналога. Главное - соблюдать меры безопасности во время монтажа и эксплуатации электроприбора.

Чтобы понять, как правильно сделать полотенцесушитель в ванной, перечислим базовые требования по его установке:

1. Дистанция от электросушки до «мокрой» сантехники (ванна/умывальник/душ) - от 60 см. Минимальное расстояние до пола - 20 см.
2. Для подключения используется влагозащитная розетка со специальным «козырьком» от влаги.
3. Обязательные условия монтажа электропроводки: трехжильный кабель, наличие заземления, скрытая проводка и применение УЗО.

Тип подключения зависит от модификации электронагревателя. Масляные агрегаты монтируются строго по горизонтали и требуют жесткой фиксации. Кабельные змеевики можно разворачивать в любом направлении.

Если говорить об эффективности приборов, то масляные сушки более теплоемки - они долго разогреваются и так же долго остывают после отключения. Кабельные, наоборот, быстро прогревают помещения и быстро охлаждаются.

Монтаж полотенцесушителя в ванной своими руками: видео

Наглядная видео-инструкция по монтажу полотенцесушителя с боковым подключением:

Мастер класс по установке змеевика «лесенка» с нижней подачей теплоносителя:

Важными составляющими ванной комнаты являются, помимо самой ванны, раковины, душа и зеркала, и множество других вещей, в том числе и полотенцесушитель. Это чрезвычайно удобное устройство, не только позволяющее делать влажные полотенца и белье сухими, но и предотвращающее сырость. Словом, служит неким подобием системы отопления для данной комнаты. И если монтаж ванной или раковины лучше доверить профессионалам, то установку и подключение полотенцесушителя можно сделать своими руками. Главное – знать, как это делается.

Виды полотенцесушителей

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

Таблица. Виды полотенцесушителей по принципу работы.

Название и фото	Описание
	Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.
	Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.
	Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

• сталь;
• латунь;
• медь;
• нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Важно! Выбирая полотенцесушитель, обращайте внимание не только на принцип работы и материал, но и на максимально допустимое давление в системе – в водопроводных и отопительных трубах иногда возникают гидроудары, потому желательно, чтобы «полотенчик» был способен их выдержать.

Выбор схемы подключения водяного полотенцесушителя

До начала непосредственно сантехнических работ важнейшим этапом установки полотенцесушителя является выбор схемы, по которой он будет подключен. Без этого повышается вероятность допущения ошибки, из-за которой система будет неэффективной либо не будет работать вообще. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типичные недочеты, допускаемые при неграмотном монтаже.

Самой простой и надежной схемой считается та, при которой «полотенчик» является неотъемлемой частью стояка, и, по сути, его ответвлением U-образной или какой-либо еще формы. Таким образом полотенцесушители подключены в большинстве домов со старой системой водоснабжения (если хозяева квартир не заменяли их на более совершенные модели).

Чтобы иметь возможность отключать полотенцесушитель или регулировать температуру его работы без вмешательства в деятельность стояка, необходимо подключать байпас. Про него более подробно будет рассказано в следующем разделе статьи.

Теперь рассмотрим первую схему подключения полотенцесушителя вместе с кранами и байпасами – с боковым или диагональным подводом. Разница между ними несущественна и выбор зависит от ваших личных предпочтений. Эффективная работа подобной схемы подключения обеспечивается при выполнении следующих правил.

1. При расположении полотенцесушителя в 2 и более метрах от стояка врезка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше – допустимы прямые подводы, без уклона.
2. Трубы, соединяющие полотенцесушитель с отводами, не должны иметь «горбов» – в них начнет накапливаться воздух.

Для некоторых полотенцесушителей Н-образной формы и больших размеров используется схема подключения с нижним подводом, показанная на изображении ниже. Как и для боковое или диагональное , для нее существует несколько правил, исполнение которых обеспечит эффективность работы всей сантехнической системы.

1. Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя врезка отвода должна обязательно располагаться ниже самого полотенцесушителя.
2. Нижняя врезка в стояк должна располагаться ниже полотенцесушителя вне зависимости от условий.
3. Подводящие трубы желательно укрыть теплоизоляцией.
4. Наличие горбов в подводящих трубах нежелательно – в этих местах достаточно быстро возникнут воздушные пробки.
5. На полотенцесушителе необходимо смонтировать кран Маевского.

Цены на водяной полотенцесушитель

водяной полотенцесушитель

Демонтаж старого полотенцесушителя, монтаж байпаса и кранов

Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр. При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.

Процесс его демонтажа выглядит следующим образом.

Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.

Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.

Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.

Важно! Будьте готовы к тому, что внутри полотенцесушителя может оставаться часть воды. Желательно заранее подстелить под него тряпку или поставить под место соединения со стояком емкость.

Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.

Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.

Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.

1. Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
2. Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
3. Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.

Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.

Важно! Среди сантехников спорным вопросом является диаметр и расположение трубы байпаса для полотенцесушителя. Некоторые уверены, что он будет эффективно работать только при зауженном и смещенном обходе. Но это не так – прямой байпас с диаметром, равным таковому у стояка, прекрасно себя проявляет как при верхней, так и при нижней подаче. Изображение ниже является тому доказательством.

Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением. Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

Видео — Монтаж полотенцесушителя своими руками

Установка и подключение водяного полотенцесушителя – пошаговая инструкция

Итак, снятие старого змеевика выполнено, байпас, краны и подводящие трубы установлены. Теперь рассмотрим пошаговую инструкцию по установке и подключению водяного полотенцесушителя своими руками.

Шаг 1. Подберите фитинги, необходимые для соединения полотенцесушителя с отводами под него. В данном случае используются угловые модели. Помимо самих фитингов, подберите декоративные чашечки (также называемые отражателями), которые закрывают место соединения.

Шаг 2. На резьбовую поверхность фитингов наклейте ФУМ-ленту – она необходима для герметизации соединения. При желании используйте вместо нее паклю.

Наклеивайте ФУМ-ленту на резьбовую поверхность фитинга таким образом, чтобы при его вворачивании в трубу ее конец не задирался

Шаг 3. Завершите нанесение ФУМ-ленты следующим образом: сверните ее в своеобразную «нить» и нанесите у сбега резьбы. Таким образом, при монтаже фитинга эта часть ленты прижмется к стене и будет играть роль уплотнительного кольца.

Шаг 4. Закрутите фитинг вместе с надетым декоративным отражателем во внутреннюю резьбу трубы, соединенной с отводами под полотенцесушитель. Вследствие использования ФУМ-ленты для этого потребуется приложить некоторые усилия. При этом будьте аккуратны и не сорвите резьбу.

Шаг 5. Таким же образом нанесите на второй фитинг ФУМ-ленту или паклю и закрутите его, соединив с отводом от стояка.

Шаг 6. Внутрь фитингов установите уплотнительные кольца из резины или полиуретана.

Шаг 7. Приложите сам полотенцесушитель к фитингам и стене, «наживите» его, чтобы проверить, соответствует ли расстояние между фитингами необходимому. Затем отметьте на стене точки, где необходимо выполнить отверстия под кронштейны или держатели.

Шаг 8. Теперь необходимо проделать отверстия в керамике и бетоне за ней для установки крепежа под полотенцесушитель. Для начала накерните плитку с помощью самореза – приложите его к поверхности и несколько раз легонько постучите молоточком. Это действие необходимо для того, чтобы сверло в процессе создания отверстия не соскочило в сторону.

Важно! Подобное действие требует особой аккуратности – при неосторожности на плитке можно оставить трещины или сколы. В некоторых случаях строители советуют вместо накернивания просто наклеивать на место сверления крест-накрест пластырь или бумажный скотч.

Шаг 9. На малых оборотах, с особой осторожностью сделайте в керамической плитке отверстия под крепеж полотенцесушителя. Для этого желательно использовать либо специальное копьевидное сверло, либо хорошо заточенное по бетону.

Шаг 10. После этого на больших оборотах сделайте отверстие под крепеж в бетоне, расположенном за плиткой.

Шаг 11. В получившиеся отверстия введите пластмассовые дюбели.

Шаг 12. Если концы дюбелей торчат из отверстий – срежьте при помощи ножа, иначе плотного прилегания держателя или кронштейна добиться будет невозможно.

Шаг 13. Снова наживите полотенцесушитель на фитинги, при этом проверив, не изменилось ли положение уплотнительных колец в нем за то время, пока вы создавали отверстия под держатели.

Шаг 14. Зафиксируйте полотенцедержатель на фитингах, закрутив соответствующие гайки вручную.

Шаг 15. Теперь доверните эти гайки, чтобы «полотенчик» надежно зафиксировался. Для этого используйте сантехнический ключ и тряпку – последняя защитит никелированную поверхность от царапин. Достаточно совершить два оборота.

Шаг 16. Отодвиньте от стены декоративные чашечки и поверните краны-задвижки на отводах, чтобы в полотенцесушитель пошла вода. Проверьте герметичность соединений – не капает ли оттуда.

Шаг 17. Если все в порядке, остается последний штрих – закрутите в отверстия под крепеж, куда ранее были вставлены дюбели, саморезы. Проверьте, насколько крепко держится полотенцесушитель. На этом его установку и подключение своими руками можно считать полностью и успешно завершенной.

Монтаж электрического полотенцесушителя происходит схожим образом – по инструкции изделие собирается, в стене создаются отверстия под держатели или кронштейны и «полотенчик» устанавливается на них. Отличие состоит в том, что для подобных моделей необходима розетка, которую желательно располагать подальше от ванной. При желании и возможностях можно произвести скрытый монтаж, когда кабель питания будет уходить в стену и там подключаться к электропроводке.

Вне зависимости от типа полотенцесушителя и материала, из которого он изготовлен, надежность, долговечность и эффективность прибора напрямую зависят от выбора правильного способа подключения и грамотного монтажа. При должном подходе к делу с этим может справиться каждый!
