Мангал – конструкция весьма востребованная, и вместо простой металлической коробки на ножках умельцы изготавливают настоящие произведения искусства. Материал для них они зачастую берут самый что ни на есть бросовый – старые промышленные трубы, несгораемые сейфы, автомобильные ресиверы. Наиболее доступный вариант – соорудить мангал из газового баллона, который можно найти в собственном сарае либо в ближайшем пункте приема металлолома. Есть ли недостатки у такого решения, и как его можно реализовать?

Плюсы и минусы использования старого баллона из-под пропана

Выбрать материал для мангала очень просто. Баллон лучше взять 50-литровый: его диаметр составляет 30 см, а длина – 85 см, что можно назвать оптимальными размерами для мангала. Конечно, подойдут и 40-литровые емкости, однако охват у них меньше, а значит, и эксплуатация их будет не так удобна.

Декор самодельного мангала коваными элементами

Мангал из баллона 50 литров

Несомненным плюсом корпуса из такой основы является качество металла. К баллонам, предназначенным для хранения газа под давлением, предъявляются серьезные требования, и толщина стенок их корпуса составляет минимум 3 мм. Поэтому за небольшие деньги вы получаете мангал, отличающийся:

• долговечностью – благодаря толстой стали марки 45, Д или 30 ХГСА конструкция не прогорает и не коррозирует насквозь в течение 10–15 лет;
• мобильностью – мангал, даже если он не оснащен колесиками, можно поставить в любом уголке двора и развернуть его в зависимости от направления ветра;
• универсальностью – в таком смокере под открытой или закрытой крышкой вы можете поджарить, закоптить и запечь абсолютно любой продукт;
• удобством эксплуатации – после приготовления пищи не нужно заливать огонь, а позже выметать пепел по всему двору, достаточно перекрыть тягу и спокойно идти ко столу.

Справедливости ради стоит упомянуть и о недостатках. Так, если вы решите поджарить мясо зимой, придется запастись большим запасом дров или углей, чем летом, так как из-за малой теплоемкости металл быстро остывает, и жаровня становится гораздо прожорливей. При этом в мангале цилиндрической формы достаточно сложно добиться равномерности прогрева того же шашлыка: в центре он уже начинает гореть, а по краям остается сырым.

Термостойкие краски нужно наносить в 2–3 слоя

Из-за дороговизны качественных термостойких красок ваше сооружение, вероятнее всего, будет выглядеть, как на выцветшем фото – мангал из газового баллона снаружи очень быстро обгорает и теряет внешний вид.

И, наконец, последнее: даже давно выведенный из эксплуатации баллон может содержать остатки взрывоопасного вещества, и проводить с ним какие-либо работы без принятия мер предосторожности опасно для здоровья и жизни!

Как разрезать баллон – техника безопасности

В металлической емкости практически всегда остается смесь жидких углеводородов, известных под общим названием газолин. Если это вещество не устранить, жидкость моментально перейдет в газообразное состояние, и баллон может взорваться. В связи с этим до того, как приступить к резке газового баллона для мангала, нужно вытеснить газ, удалить газолин и пресечь поступление кислорода к зоне резания с внутренней стороны баллона.

Сделать это можно таким образом:

1. С помощью рожкового ключа и ударной нагрузки открутите вентиль, тем самым дав возможность выветриться остаткам пропана.
2. Доверху наполните емкость водой (можно мыльной) и оставьте ее на несколько дней – за это время вода успеет растворить жидкие углеводороды.
3. Слейте жидкость, снова заполните баллон водой, закройте отверстие любым уплотнителем и разрежьте резервуар согласно разметке.

Хранить вскрытый баллон следует в хорошо проветриваемом помещении либо на улице, вдали от детей и источников огня.

Далеко не у всех получается выкрутить вентиль, так как он за несколько лет намертво прикипает к баллону. Можно попробовать выбить его кувалдой, но часто и это не помогает. Есть более простой (правда, требующий терпения) способ заполнить емкость водой: выкрутить только кран-буксу, под которой располагается отверстие диаметром до 8 мм. Через него с помощью капельницы вы сможете налить жидкость в резервуар, после чего можно браться за болгарку.

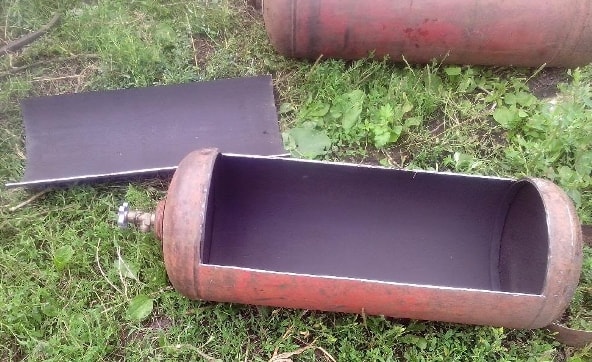

Резка старого баллона болгаркой

В процессе резки сосуда вода выльется – продолжайте работать как с обычным металлом. Все работы рекомендуется проводить на открытой местности подальше от жилых построек, так как запах газолина не из приятных и держится он несколько суток. По этой же причине вам стоит надеть респиратор с газовой защитой. Полученные детали прокалите как следует на костре, чтобы очистить внутренние полости от грязи. После этого приступайте к сборке.

Монтаж мангалов простой и усложненной конструкции

Элементарной моделью является мангал из одной половинки баллона, установленной на опору из любого подручного материала – нескольких кирпичей, камней, а то и просто земляной насыпи. Время изготовления такого приспособления минимально, но пользоваться им не совсем удобно, да и знакомым похвастаться нечем. Поэтому, если вы владеете минимумом навыков по сварке, можно попробовать соорудить своими руками мангал из баллона в более интересном исполнении.

Мангал на скорую руку

Жаровня-барбекю или мангал с крышкой

Добавить функциональности мангалу-самоделке можно, если использовать вторую половинку баллона в качестве крышки. Не лишним будет усовершенствовать подачу воздуха в печь, поскольку ветер, создающий естественную, но неравномерную тягу, тем самым добавляет немало хлопот мангальщику.

Алгоритм работы будет выглядеть так:

1. Разметьте емкость из-под газа, оставляя боковые стенки повыше, чтобы ветер не раздувал угли при жарке.

1. С помощью болгарки или электролобзика сделайте горизонтальный пропил на заранее подготовленном согласно технике безопасности (смотрите выше) баллоне.
2. Сразу приварите две петли, после чего полностью выпилите крышку.
3. Заполните баллон деревянной щепой и обожгите (можно применить паяльную лампу).
4. Чтобы металл не повело, по периметру реза изнутри приварите уголок 32х32 – в дальнейшем он может служить опорой для решетки и шампуров.
5. С той же целью стяните крышку проволокой и приварите две металлические полосы по бокам или одну – по центру.

Укрепление корпуса и крышки

1. Из профильной трубы размером 15 мм (4 м), любого имеющегося в наличии уголка (0,5 м) и стальной полосы (1 м) сварите опору для мангала из газового баллона.
2. Для удобной фиксации крышки в открытом состоянии между петлями приварите ограничитель – полосу из стали, чуть отогнутую в сторону от мангала.

1. С одной стороны сверлом 11 мм насверлите отверстия под шампуры, с другой – сделайте пропилы для фиксации шампуров (проследите, чтобы отверстия и пропилы были на одной линии).
2. В нижней части корпуса сверлом 8 мм сделайте отверстия для создания тяги.

Станина для установки баллона

1. К крышке с удобной вам стороны приварите ручку для ее открывания и транспортировочные рукоятки.

1. Поставьте мангал на станину, покройте все металлические элементы грунтовкой и окрасьте их жаростойкой краской.

При желании конструкцию можно доработать: организовать полочки, соорудить навес, приварить вытяжную трубу для создания идеальной тяги.

Тестирование готовой конструкции

Мангал с полочкой и вытяжной трубой

Любителям копченостей – мангал-коптильня из двух баллонов

Наловчившись с одним баллоном, вы сможете смастерить жаровню 2 в 1, в которой можно будет не только жарить, но и коптить любые продукты. Для работы вам понадобятся:

• 2 баллона объемом 50 и 27 литров;
• металлические уголки или арматурные прутья для станины (подойдут ножки от старой швейной машинки);
• сварочный аппарат и электроды (рекомендуется запастись маской «хамелеоном»);
• трубное колено, а также кусок трубы диаметром 100–150 мм и высотой 1 м.

По приведенной выше технологии удалите из резервуаров остатки пропана и газолина. Еще до того, как начать делать мангал из газовых баллонов, очистите их от ржавчины и грязи. Каждый баллон разрежьте и оформите, как простые жаровни-барбекю. Разница в их конструкции состоит в том, что емкость с меньшим объемом (она будет служить газогенератором) в верхней точке корпуса имеет отверстие для соединения с 50-литровым баллоном (т. е. камерой горячего копчения).

Принципиальная схема устройства коптильни

Кроме этого, на дно рабочей камеры нужно уложить рассекатель дыма, сделанный из уголка с просверленными отверстиями. Для регулирования тяги в газогенераторе предусмотрены поддувало и вытяжная труба с заслонками. Чтобы предотвратить прогорание, на дно меньшего баллона стоит положить колосниковую решетку.

Устройство поддувала со сдвижной заслонкой

Для реализации этой конструкции выполните ряд действий:

1. В нижней части баллона-газогенератора прорежьте квадратное отверстие для поддувала.
2. С другой стороны обустройте экран с фиксатором (его выполнение показано на фото).
3. На дно камеры-коптильни уложите дыморассекающий уголок, а на боковые стороны приварите уголки для решетки.
4. В верхней части большого баллона вырежьте отверстие по размеру вытяжной трубы.
5. Вырежьте боковые сегменты у обоих баллонов: у большего в нижней части, у меньшего – в верхней (сегменты должны быть одинаковыми по размеру – это важно).
6. Состыкуйте оба резервуара вырезами и герметично обварите стык.
7. Приварите вытяжку и дополните ее заслонкой.

После этого вам осталось поставить устройство на станину, выровнять ее по уровню и намертво прихватить сварным швом.

Готовое приспособление

Видео: Как сделать мангал из двух газовых баллонов

Полезные лайф-хаки от опытных мастеров

Протестировав сконструированные устройства, их авторы делятся собственным опытом относительно того, как своими руками сделать мангал из газового баллона максимально эффективным. Согласитесь, грех не воспользоваться советами, польза которых уже доведена на практике:

• Чтобы тепло распространялось равномерно и не было его утечек, на стыки крышки и корпуса нужно приварить накладки из стальной полосы.
• Дно мангала или коптильни можно усилить сварной конструкцией из арматурных прутов, при этом важно, чтобы от углей до приготавливаемого мяса оставалось расстояние 14–18 см.
• Температура – важный фактор при копчении, поэтому рабочие отделения коптильни следует оборудовать термометром.
• Попадающий на угли жир дает неприятную горчинку во вкусе блюда – чтобы это предупредить, рекомендуется под продукты всегда ставить поддон.
• Решетку для мангала можно купить, а можно и сделать самому, например, из двухполок старого холодильника, сваренных крест-накрест.
• Камеры нужно регулярно очищать с помощью металлической клюшки, подтягивая угли из дальней камеры в ближний отсек, а из него – через поддувало – в ведро.
• Мангал из газового баллона, особенно двойной, получается тяжелый, так что лучше заранее смонтировать пару колес.

И наконец, многие советуют сразу, не отходя от кассы, добавить еще одну камеру – для холодного копчения. Чтобы изготовить отделение с такой функцией, потребуется еще один 50-литровый баллон, только размещают его не горизонтально, а вертикально. Порядок обустройства третьей камеры аналогичен предыдущей технологии, причем встраивание дымоходной трубы в этом случае происходит гораздо проще.

Колеса, изготовленные из листа железа, трубки и проволоки

Обустройство камеры холодного копчения

Многофункциональный мангал, изготовленный своими руками

Профессиональный смокер и домашняя коптильня практически идентичны

Сконструировать добротный мангал из газовых баллонов, как на фото, возможно, не так просто, как кажется на первый взгляд. Однако полученный результат того стоит: покупная модель с аналогичными возможностями (зачастую изготовленная из тонкостенного металла) сегодня стоит не менее 15 000 рублей, а вы ее получите в собственное пользование по цене металла.

В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Для того, чтобы сделать мангал из газового баллона своими руками , понадобится:
* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Шаг первый.
Первым делом необходимо начать с газового баллона. В данном случае газовый баллон взят от автомобиля и не имеет нижней юбки и вентиля, в отличии от стационарного, а за счет достаточно широкой заливной горловины разбирать его безопаснее.

Чтобы в процессе работы баллон не катался по полу устанавливаем автомобильные откаты под него.

Затем при помощи шнурка измеряем окружность баллона, приложив к рулетке, после чего полученную цифру делим на два и отнимаем около 50 мм, получившееся значение и будет размером нашей дверцы.

Далее с помощью малярной ленты обклеиваем баллон по контуру и получаем такую разметку, которая видна при любом освещении.

Берем в руки углошлифовальную машинку с отрезным диском и делаем пропилы по разметке, полностью дверь не вырезаем, в углах оставляем буквально пару миллиметров, чтобы было удобнее приваривать петли. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, такие как перчатки и защитные очки.

Шаг второй.

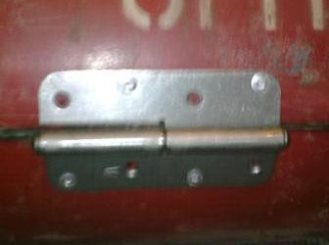

Теперь изготовим петли, на которых будет держаться дверца. Если же у вас нет токарного станка по металлу, то можете просто купить петли в строительном магазине, стоят они недорого. В данном случае токарный станок имеется, поэтому сделаем петли самостоятельно. Сначала протачиваем наружный диаметр толстостенной трубы, изначально ее диаметр равен 22 мм, затем подгоняем пруток диаметром 14 мм под отверстие в трубе.

Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.

Шлак со сварочного шва удаляем при помощи молотка и зачищаем металлической щеткой.

После того, как петли приварены отрезаем оставленные ранее 2 мм и дверь на этом готова.

Дверца открывается хорошо, перекосов и заеданий нет.

Шаг третий.

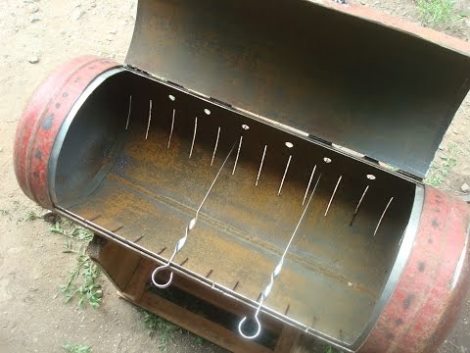

Для установки шампур в мангале необходимо сделать специальные отверстия и пропилы. При открытой дверце наносим разметку на баллон, расстояние между каждой прорезью составляет 70 мм, их делаем с помощью углошлифовальной машинки. Ширину прорезей стараемся делать одинаковой порядка 4 мм.

В процессе изготовления прорезей их глубина была увеличена еще на 5 мм, так как внахлест будет находится металлическая шина, которая перекрывает часть прорези.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.

Шаг четвертый.
От нижней части баллона отмеряем 100 мм вверх и делаем разметку под раздувочные отверстия.

Далее также делаем кернение и сверлим отверстия диаметром 12 мм. В итоге получаем по 17 отверстий с каждой стороны, высота между рядами 50 мм, а расстояние между отверстиями одного ряда 65 мм.

Так как мангал иногда будет использоваться как барбекю, необходимо сделать упоры для сетки. Берем металлическую профильную трубу размерами 20*20 мм и прижимаем к стенке мангала ручными тисками в месте, где заканчиваются прорези.

Далее привариваем трубу сварочным аппаратом, а затем аналогично привариваем вторую с другой стороны.

Мангал практически готов, осталось сделать шинку, ручку, но сначала устанавливаем баллон на основание.

Шаг пятый.
Основанием для мангала послужит станина от старой швейной машинки, которая, я думаю, есть у многих.

От металлического уголка с шириной полки 40 мм отпиливаем четыре отрезка по 40 мм с помощью углошлифовальной машинки с отрезным диском. Данные уголки будут креплением для баллона к основанию.

Уголки прикручиваем к станине от швейной машинки, заранее просверлив отверстия с диаметр болта и скругляем края уголков, чтобы нечаянно не пораниться. Расстояние между уголками получилось 220 мм.

Далее устанавливаем баллон на уголки и делаем несколько прихваток сварочным аппаратом, после чего кладем мангал и окончательно обвариваем крепления. Молотком удаляем образовавшийся шлак в процессе сварки.

Так как температура в мангале достаточно высокая, было решено усилить дверцу, приварив две арматуры диаметром 10 мм по краям.

Металлическую шинку изгибаем на самодельном трубогибе из тисков.

После этого прижимаем ее к дверце мангала ручными тисками и привариваем точками с внутренней стороны, чтобы снаружи все выглядело красиво.

Лето является сезоном пикников, которые нельзя представить без шашлыков и овощей на гриле. Существует множество способов приготовления блюд на природе, для которых необходим мангал. Можно купить готовую конструкцию в магазине или оформить заказ в мастерской. Но лучше сделать мангал из газового баллона своими руками. Так можно получить эксклюзивное изделие, соответствующее заявленным требованиям и личным предпочтениям.

Мангалы изготавливаются из пропановых или кислородных баллонов, имеющих высокое качество металла. Они характеризуются солидными стандартными размерами, правильной геометрической формой, хорошей вместительностью, возможностью расположить большое количество шампуров. Высота конструкции может быть отрегулирована под рост хозяина, чего нельзя получить от заводских моделей. Это даст возможность человеку не сгибаться при приготовлении мяса, а стоять ровно.

Опытные умельцы могут, использовав собственную фантазию, применив сварку, арматуру и металл, создать необычные изделия, которые станут оригинальным украшением экстерьера загородного дома или дачи, что наглядно доказывают фото мангалов из баллона.

Конструкция такого изделия проста в изготовлении. Достаточно внимательно изучить чертеж мангала своими руками из баллона и при наличии минимальных навыков создать конструкцию. Такой вариант является самым бюджетным. Ведь изделие изготавливается из старого непригодного баллона, поэтому основа конструкции будет бесплатной. Оценить, сколько стоит мангал, изготовленный собственными руками, можно исходя из стоимости дополнительных составляющих элементов конструкции.

Поскольку газовый баллон имеет толстые стенки, готовая конструкция будет способна выдержать большое давление и высокую температуру без риска деформации изделия. Поэтому срок эксплуатации мангала увеличивается. К тому же днище не прогорает при длительном контакте с открытым огнем, а значит, после приготовления блюд нет надобности в заполнении изделия водой. Если сделать мангал с откидной крышкой, его можно оставить на улице, не опасаясь негативного воздействия атмосферных осадков. Кроме этого, мангал с крышкой можно использовать в качестве домашней .

Конструкцию можно укомплектовать дополнительными элементами, что увеличит ее функциональность. Мангал из баллона легко транспортируется и устанавливается на другое место.

Из недостатков можно выделить следующие:

• из-за больших габаритов конструкция может не вписаться в интерьер маленького дворика;
• мангал обладает значительным весом, поэтому для его перемещения понадобится два человека;
• конструкция имеет ограниченное место для поленьев, поэтому в качестве сырья лучше использовать уголь.

Это даст возможность не ждать слишком долго, пока прогорят дрова и освободится достаточное пространство под размещение шампуров.

Мангал из газового баллона: варианты изготовления конструкции

Из старого газового баллона можно изготовить несколько вариантов мангалов:

• традиционную конструкцию без крышки и с ней;
• барбекю;
• смокер;
• коптильню.

Три последние разновидности отличаются от классического вида мангала. Барбекю представлен простой конструкцией, состоящей из части баллона, внутри которого располагаются сетка для размещения продуктов и зона под угли. Срезанная часть баллона будет выступать в роли крышки и крепиться на петлях.

В коптильне присутствует топка. Чтобы сооружение справилось с поставленной задачей, оно должно быть герметичным. Для этого половина дна изделия удаляется. Из металлических листов изготавливается топка и приваривается к основной конструкции. К ней посредством сварки крепится дымоходная труба, которая способствует отводу дыма из коптильни. После окончания изготовления конструкции ее следует несколько раз протопить дровами и только потом приступать к копчению.

Полезный совет! Для изготовления топки можно использовать другой баллон.

Самым сложным в исполнении и многофункциональным сооружением является смокер, который еще называют паровозом. Для изготовления конструкции понадобится несколько баллонов, каждый из которых будет выполнять свою функцию. Данное приспособление совмещает в себе возможности мангала, барбекю, коптильни и гриля.

Необходимые инструменты и материалы для изготовления из баллона мангала своими руками

Основой конструкции является газовый баллон размером 96 см в длину, 30 см в ширину, объемом 50 л. Также можно создать мангал из подобного изделия на 80 л, обладающего увеличенным диаметром, что способствует повышению комфорта во время розжига. Такое изделие характеризуется хорошей вместительностью, позволяющей использовать всю длину стандартных шампуров. Это значительно облегчает процесс готовки шашлыков для большой компании.

На конструкции не должно быть внешних повреждений, способствующих образованию мелких очагов коррозии, которые под воздействием открытого огня и высоких температур превратятся в дырки. Через некоторое время такая участь постигнет всю конструкцию. Даже если мангал покрыть термостойкой краской, все дефекты обнаружатся. Дыры можно заварить, но это испортит внешний вид изделия.

Полезный совет! Для создания небольшого мобильного мангала можно использовать традиционный баллон на 27 л.

Перед тем как сделать мангал своими руками, следует подготовить такие материалы и инструменты:

• электрическую дрель со сверлами по металлу;
• сварочный аппарат;
• струбцины для фиксации металлических компонентов;
• трубный ключ;
• болгарку;
• молоток;
• зубило;
• отвертки;
• электроды диаметром 4 мм;
• зачистные и отрезные ;
• чертилку;
• насадку-щетку для дрели;
• распылитель или кисточку для дальнейшего окрашивания изделия;
• металлическую трубу диаметром 100 мм для дымохода;

• колено радиусом 900;
• дверные петли;
• металлический уголок;
• ручки из металла, что будут прикрепляться на крышку;
• решетку для создания барбекю;
• крепежные элементы в виде гаек, заклепок, болтов;
• грунт;
• краску;
• растворители;
• различные элементы декора.

Подготовительный этап перед разборкой баллона

Перед тем как правильно сделать мангал, следует подготовить баллон. Из него необходимо удалить остатки газа посредством откручивания вентиля разводным водопроводным ключом и стальной трубой, используемой в качестве рычага. Удалить штуцер на баллоне довольно проблематично, поскольку он надежно припаян к корпусу. Чтобы емкость не проворачивалась, к ее днищу следует прикрепить упорный уголок.

На место соединения крана с корпусом можно нанести «вэдэшку» и подождать несколько часов, пока не откиснет резьба. Выполнять процедуру требуется только на открытом воздухе, вдали от потенциальных источников огня и других мест, где может произойти возгорание.

Полезный совет! Чтобы удостовериться в том, что баллон пуст, вентиль следует пропитать мыльным раствором. Если он пузырится, значит газ еще выходит.

После полного опустошения баллона его рекомендуется перевернуть вверх дном, чтобы вылился весь скопившийся конденсат. Далее емкость заполняется водой, которая способствует вытеснению всех паров и остатков. Для этого водопроводный шланг подключается к месту установки крана. Вода должна подаваться под небольшим напором. Такая простая операция способствует предотвращению опасных ситуаций, связанных с разборкой изделия. Кран ставится на место, и в таком состоянии конструкция остается на 2-3 дня для удаления всех запахов.

Оптимальный размер мангала: выполнение разметки

Пока вода находится в баллоне, выполняется разметка по предварительно разработанному чертежу мангала из газового баллона с указанными размерами. Обычно для мангала используется изделие объемом 50 л с наружным диаметром 96 см. Размеры мангала из газового баллона: длина – 98 см, ширина – 30 см, высота без учета ножек – 30 см. Такой конструкции достаточно, чтобы приготовить шесть порций шашлыка.

Разметку удобно осуществлять от продольного шва. Диаметр газового баллона делится на четыре равные части – по 24 см каждая. От шва откладывается в обе стороны данное значение. Справа и слева от круговых швов отступается 3 см, и ставятся метки через каждые 8 см. Таким образом, получается 6 отметок для будущего размещения шампуров. В них просверливаются отверстия диаметром 1 см.

Полезный совет! Несмотря на то что мангал из баллона является простым изделием, следует на начальном этапе выполнить небольшой чертеж мангала из газового баллона с размерами и указанием мест присоединения отдельных элементов.

От линии, на которой выполнялась разметка, откладывается 10 см вверх, т.е. от середины шва получается 34 см. В этом месте будет заканчиваться крышка мангала, которая размечается на следующем этапе. Она занимает расстояние между первой нанесенной линией и только что отмеченной. Между ними прочерчивают прямую, отступив 3 см от круговых сварных швов. Также от начальной размеченной полосы отодвигаются на 10 см вниз для будущего крепления ножек, которые должны размещаться параллельно друг другу.

Полезный совет! Если внутри изделия располагаются металлические кольца, разрез следует выполнять таким образом, чтобы их не повредить. Они в будущем могут стать опорой крышки.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Особенности и виды конструкций, интересные варианты дизайна и фото, популярные проекты с чертежами и пошаговым описанием технологии изготовления.

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Изготовление ножек для мангала из газового баллона своими руками

Ножки для мангала из газового баллона своими руками – фото наглядно это подтверждают – можно выполнить из любого материала: арматуры, профильной или круглой трубы, полосы толстого металла. Уголки или трубы распиливают на четыре части длиной около 50-70 см. Элементы приваривают к корпусу в ранее намеченных местах на одинаковом расстоянии друг от друга таким образом, чтобы они образовали прямоугольник правильной формы.

На концы опорных ножек необходимо приварить квадратные пластины из металла, благодаря которым мангал будет более устойчивым на поверхности. Также можно воспользоваться двумя профилями из металла, соединенными параллельно двум другим ножкам внизу изделия.

При изготовлении ножек из листового металла следует вырезать две полосы длиной 40 см, шириной 20 см. Ленты изгибаются в виде дуги по диаметру изделия. К их концам привариваются ножки. Далее для создания необходимой жесткости и прочности к каждой паре ног внизу присоединяется поперечная планка. Между двумя стойками приваривается уголок длиной, соответствующей значению изделия.

Популярным и простым вариантом для ножек может служить конструкция от швейной машинки. Мангал может быть установлен на колеса, что даст возможность легко перемещать его по двору.
Если для ножек использовать профильную трубу, то они будут иметь вид перевернутой буквы «Т», а также они могут привариваться к середине изделия. Можно выполнить опору в виде рамы с полочкой внизу для размещения дров, угля, мисок и т. д.

Хорошим вариантом является изготовление ножек из арматуры и круглой трубы. В этом случае можно получить переносную конструкцию. К корпусу мангала привариваются куски труб необходимого диаметра, в которые вставляются прутья арматуры требуемой длины. Можно, наоборот, приварить отрезки арматуры и на них насадить куски труб подходящего диаметра. Однако следует учесть, что при движении мангала ножки могут выпадать. Поэтому рекомендуется для них нарезать резьбу. Изготовление различных вариантов опор можно изучить на видео «Мангал из газового баллона: изготовление опорных конструкций».

Окрашивание мангала из пропанового баллона

Для окрашивания барбекю, коптильни, мангала из газового баллона своими руками следует использовать термостойкую краску, поскольку возможная температура в мангале может достигать 800 0C. Окраска должна защитить металл от воздействия коррозии и перепадов температур при попадании на раскаленный корпус холодной воды. Покрытие при нагревании не должно выделять вредных для здоровья человека элементов и вступать с другими веществами в химическую реакцию.

Перед выполнением окрашивания поверхность газового баллона очищается от старой краски. Процедуру можно провести с помощью наждачной бумаги или специальной металлической насадки для дрели. Далее вся поверхность обезжиривается растворителем, ацетоном или спиртом и покрывается грунтовкой. Термостойкую эмаль перед нанесением следует хорошо перемешать до получения однородного состояния. Из нее необходимо удалить все сгустки и осадок. В случае слишком густой консистенции краска разбавляется небольшим количеством растворителя.

Краска наносится распылителем или кисточкой в несколько слоев до получения гладкой и красивой поверхности. Каждый слой должен полностью высохнуть перед нанесением следующего. Температура окружающей среды должна быть выше 20°С.

Наиболее востребованными жаростойкими красками являются акриловые смеси в баллончиках. Имея уникальный состав, они являются безопасными, эффективными, быстросохнущими и долговечными. Также краска характеризуется антикоррозийными свойствами. Она распыляется на расстоянии 20 см и наносится в несколько слоев, каждый из которых сохнет на протяжении 2 часов. Палитра оттенков довольно широка, но самыми востребованными являются серебристый и черный цвета.

Мангал из газового баллона: фото разновидностей изделий

Используя инструкцию по изготовлению своими руками мангала из газового баллона, купить который можно в готовом виде у опытных мастеров, несложно сделать барбекю. Для этого по длинной стороне корпуса изделия приваривается уголок. В результате получается полочка, на которой будет располагаться решетка, сваренная из прутьев арматуры. Удобным вариантом будет разделение зон в мангале для барбекю с сеткой и места для шампуров. Можно также создать стационарную жаровню. Для этого по бокам и спереди конструкции привариваются небольшие столики из уголков.

Альтернатива окрашиванию - стилизация мангала под «старину»

Еще одним вариантом конструкции из баллона является создание мангала-коптильни своими руками. В данном приспособлении присутствует дополнительный элемент в виде топки. Для его создания с нижней части баллона срезаются полосы, затем вырезается половина днища. Таким образом, получается место для организации топки, которая изготавливается из плотных металлических листов толщиной 2-3 мм и приваривается к днищу. В результате получается цельная герметичная конструкция, что наглядно показано на фото коптильни.

Здесь также необходимо организовать дымовую трубу. Ее можно приобрести в строительном магазине или изготовить из газового баллона меньшего диаметра. Рекомендуется усовершенствовать конструкцию и установить мотор, который будет осуществлять вращение вертела с мясом, что можно посмотреть на видео «Мангал-коптильня своими руками из газового баллона». Чертежи, фото, которых большое количество интернете, также помогут доукомплектовать конструкцию и получить многофункциональное сооружение.

Еще одним уникальным сооружением является мангал-паровоз. Конструкция изготавливается из нескольких баллонов разного диаметра, бочек и магистральных труб. Такое изделие сочетает в себе мангал, коптильню, барбекю и своими руками. Сооружение дополняется коваными элементами, которые придают конструкции оригинальный и эстетичный внешний вид.

Используя фантазию и креативный творческий подход, можно изготовить мангал в виде поросенка, собаки, домика и даже подводной лодки, что наглядно демонстрируют фото мангалов из газового баллона своими руками.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Как сделать мангал из бочки и трубы

Для создания мангала из бочки понадобится емкость объемом 50-60 л с диаметром 40-50 см. Изделие должно иметь стенку толщиной 2-3 мм. Из бочки можно создать два мангала. Для этого изделие следует разрезать пополам.

Процесс изготовления конструкции аналогичен созданию мангала-коптильни из газового баллона. Отличаться будут лишь размеры изделия, на основании которых выполняется разметка для будущей резки. Однако на подготовительном этапе не потребуется заполнять емкость водой. В боковой части сверху следует вырезать круглое отверстие под дымоход, а внизу – для вентиляции.

Хорошим решением также является использование другой бочки, установленной на боковую крышку в качестве пьедестала, где организована полноценная коптильня. Для создания конструкции можно воспользоваться чертежами, найденными в интернете.

Полезный совет! Рядом с бочкой можно прикрепить газовый баллон на 27 л, который можно использовать в качестве места хранения углей.

Конструкция довольно часто выполняется из металлической трубы. Это более трудоемкий вариант, который нуждается в использовании дополнительного материала. Для создания стенок конструкции применяется металлический лист. Если предусматривается труба для отведения дыма, ее диаметр должен быть 70-100 мм.

Важно! Для мангала не следует использовать бочку из-под ГСМ. Специфический запах нельзя будет ничем ликвидировать.

Сегодня можно приобрести готовый мангал из газового баллона, цена которого в среднем составляет 5000 руб. Однако самодельная конструкция обойдется еще дешевле и может прослужить многие годы при правильной эксплуатации и должном уходе. Оборудовав дополнительными элементами мангал из газового баллона, купить которые можно в специализированных магазинах, вы получите многофункциональное сооружение для копчения, гриля и барбекю. Творческий подход к оформлению изделия позволит создать оригинальную конструкцию, способную украсить собой участок.

Изготовление мангала, гриля, барбекю, коптильни своими руками из газового баллона: видео-инструкция

Время чтения ≈ 10 минут

Многие любят отдыхать на природе в кругу семьи или друзей, устраивать пикники и посиделки на свежем воздухе. И, конечно, выезд за город часто сопровождается приготовлением шашлыков или овощей на гриле. Чтобы отдых был приятным и запоминающимся, для антуража необходим добротный . Его можно изготовить и самостоятельно, используя подручные материалы, например, ненужный газовый баллон.

Разновидности мангалов

Сегодня в магазинах можно встретить огромный ассортимент дачных барбекю и коптилен на любой вкус. Но покупать такое изделие вовсе не обязательно, ведь можно изготовить из газового баллона, бочки и других материалов своими руками. Прежде чем понять, какая конструкция подходит именно вам, необходимо знать, какие вообще бывают мангалы:

Материал для самодельного мангала должен быть:

• Прочным и надежным.
• Огнестойким.
• Удерживать тепло.

Отличным вариантом является стандартный мангал из старого газового баллона, смастерить его легко, используя чертежи и необходимые инструменты. Конструкции какой конфигурации можно изготовить:

В качестве декора можно использовать металлические спицы, фигурные ручки, прутья или другие детали. Оформление корпуса зависит от вашей фантазии, главное, чтобы мангал вписывался в ландшафт дачной территории. На видео мастер-классе показано изготовление емкости для барбекю с пошаговой инструкцией и по чертежам.

Особенности и преимущества

Можно приобрести в магазине готовый мангал, а можно сделать из газового баллона своими руками конструкцию любой конфигурации и размера. Стоит ли использовать именно такую емкость, и безопасно ли это? Согласно советам опытных мастеров для изготовления подойдет старый баллон объемом 50 литров. При этом оптимальной длиной считается около 85 сантиметров, а диаметром – от 30 сантиметров.

Рассмотрим преимущества моделей таких самодельных мангалов:

У мангала из газового баллона, сделанного своими руками, можно заметить и несколько недостатков:

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

Какие инструменты и материалы нам нужны:

1. Дверные петли для крепления крышки.
2. Разводной рожковый ключ.
3. Труба из металла для дымоотвода.
4. Молоток с отверткой.
5. Струбцины.
6. Электрическая дрель.
7. Аппарат для проведения сварочных работ.
8. Болгарка.

Секреты мастерства

Весь процесс сооружения самодельного мангала можно разделить на несколько этапов, в каждом из которых следует действовать инструкции:

Жаровня с крышкой

Мангал для барбекю можно сделать своими руками из пропанового баллона, не тратя много времени и ресурсов. Старую газовую горелку можно не выкидывать, а смастерить самодельную жаровню, используя чертежи.

Следуя советам мастеров и четким инструкциям, приступаем к изготовлению:

Мангал на низких ножках

Чтобы воплотить в жизнь свою идею по созданию собственной мини жаровни для дачи, можно использовать старую металлическую емкость, например, газовый баллон. Для начала обращаем внимание на маркировку с указанием объема и габаритов.

Приступим:

• Вырезаем в корпусе крышку, оставляя нетронутыми боковушки, как на фото. Так угли не будут разлетаться по ветру.



• Следите за тем, чтобы точно по швам находились кольца.



• Теперь у нас готов корпус и крышка будущей мини-коптильни, две отдельные детали.



• Соединяем крышку с корпусом двумя металлическими петлями. Они должны быть потом хорошо приварены, чтобы не отлетели в процессе эксплуатации.



• Крепление сначала делаем при помощи алюминиевых заклепок, как на фото.



• На крышку наносим разметку для расположения рукояток. Они не должны быть изготовлены из легко воспламеняющегося материала.



• Во избежание деформации баллона внутри корпуса крепим уголок. Он также должен быть хорошо приварен и служить опорой шампурам и решетке для расположения продуктов-гриль.



• Ножки делаем укороченными, чтобы можно было перевозить мангал в багажнике авто.



• Настало время приварить крышку к петлям.



• Рукоятки привариваются к внешней поверхности крышки, которую сажаем на петли.





• Ограничители монтируем на крышку для фиксации ее в открытом состоянии.



• В днище нужно просверлить несколько отверстий для прохождения сгоревшего угля и для лучшей тяги. С противоположной стороны отверстий выпиливаем щели для фиксации шампуров внутри.



• Конструкция готова к использованию!



  Весь процесс создания можно увидеть на видео мастер-классе.

Существует множество вариантов изготовления мангалов, коптилен и барбекю-печей различных конфигураций. Однако самым универсальным способом считается использование старого пропанового баллона. Инструкции и советы опытных мастеров подскажут, как лучше смастерить такую конструкцию, и помогут избежать распространенных ошибок.

Самостоятельно сделать мангал из газового баллона можно за несколько часов. Преимущества у такой конструкции очевидны — относительно небольшие габариты, удобство, возможность оформления в любом стиле. Посмотрев видео знатных мастеров по этой теме, можно поразиться. Какие виды мангалов только не придумывают — и похожи на подлодку, и на паровоз, и на крокодилов. Имеется возможность использования в качестве коптилки или барбекю, что расширяет функционал конструкции.

Сразу возникает желание закоптить рыбку или курочку. Приобрести мангал — не проблема, причем самый простой стоит около 500 рублей. Но долго ли прослужит такой мангал, сделанный из тонкой нержавейки? Неизвестно, так как материал, из которого изготовлены такие мангалы, не внушает доверия. И полезен будет лишь в том случае, если вы планируете отдохнуть на природе и места для полноценного мангала при перевозке попросту нет.

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Типы мангалов

Самый простой вариант — это открытый мангал с газового баллона, своими руками его изготовить очень просто, так как в нем нет крышки, возможностей коптилки или барбекю. Но можно изготовить и более сложные конструкции:

Если есть фантазия, то можно из арматуры и металлических прутьев сделать фигурные ножки, ручки, ограничители. Вариантов исполнения мангалов масса, даже глаза разбегаются при виде конструкций. Предусмотрите во дворе место для установки мангала — подальше от газовых труб и электропроводки. Рядом не должно быть емкостей с краской, топливом, деревянных строений.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Изготовление мангала из пропанового баллона: чертежи с размерами

Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.

Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала. Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию. Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.

Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка. В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции. Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.

Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете. В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет. Можно без петель — съемная крышка, устанавливаемая сверху на основание. Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут. Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.

В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи. При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту.
Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:

Дополнительные атрибуты конструкции

При использовании мангала по назначению могут появиться деформации вследствие нагрева. С внутренней части основания вдоль всей жаровни приварите небольшие металлические уголки.
Благодаря этим выступам шампура или решетка будут хорошо лежать на жаровне. Чтобы самодельное барбекю было более устойчивым, к ножкам привариваете отрезки уголка или труб. Можно сделать при желании и несколько поперечин.

В днище и боковинах нужно проделать отверстия, которые необходимы для создания тяги и слива жидкости после мойки или дождя. С той части емкости, с которой стоял вентиль, можно приварить отрезок трубы для отвода дыма. Но это актуально лишь в том случае, если мангал используется с закрытой крышкой. Если же приготовление пищи происходит без крышки, делать это не нужно. Для удобства под шампуры проделайте отверстия в основании мангала. При готовке они окажутся полезны, так как шампуры с мясом или овощами не будут переворачиваться под собственным весом. Так как сделать мангал из газового баллона достаточно просто, не стоит пренебрегать такими полезными мелочами.

Чтобы улучшить внешний вид, можно покрасить всю конструкцию.
Существует большое количество красок, способных выдерживать температуры до 800 градусов. Это важное условие, так как обычные краски при нагреве попросту вспыхнут, да еще и отравят пищу, если она находится уже на жаровне. Прежде чем покрасить, нанесите слой грунтовки (она должна быть тоже термостойкой). Красный, черный, серебристый — именно такой цветовой диапазон доступен для термостойких красок. Но этого вполне достаточно. Изготовить мангал из баллона несложно, но вот определиться с тем, какой тип конструкции выбрать — это важный момент. Идеальный вариант — это изготовление коптильни и мангала в одной конструкции. Вот вам пара хороших идей на фото, они увеличиваются при нажатии:

Как все это делать, смотрите на видео:

При желании можно сделать стационарную жаровню, приварив по бокам и спереди небольшие столики.
Так как температура высокая, лучше изготовить их из металлического уголка. Такие столики окажутся удобными при нанизывании мяса или овощей — можно поставить кастрюли на них. А если застолье ожидается длительным, то можно не тушить угли и рядом расположить чайник, кастрюли с едой, чтобы они были горячими дольше.
