Зима и ранняя весна - это особый период, для которого характерны висящие со скатов крыш сосульки. И выглядят они довольно угрожающе. Они могут причинить вам вред. А еще хуже то, когда весь водосточный желоб обледеневает. В большинстве случаев систему потребуется сменить или заменить отдельный элемент. Но чтобы зимой система водостока не замерзала, а со скатов не свисали опасные сосульки, есть простое решение - система обогрева водостоков. Благодаря ей обледенение кровле и желобам не страшно.

Но, почему же образовывается лед на свесах и в водостоке? Как устроена система обогрева крыши? Каковы ее составные части? Все это мы узнаем из статьи.

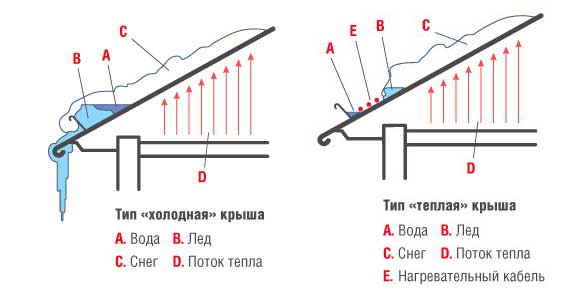

Почему появляется лед

Начтем с корня проблемы. Сосульки появляются не просто так. Этому сопутствует по крайне мере два фактора. Какие именно?


Это две основные причины образования наледи. Чтобы решить эту проблему, придется делать обогрев кровли и водостоков. А это значит, что в них будет постоянно поддерживаться плюсовая температура, поэтому жидкость не замерзнет. А что представляют собой системы обогрева кровли и водостоков? Давайте узнаем.

Чем выполняется обогрев системы водостока и ската крыши

Что является основным элементом, который выполняет всю работу по обогреву? Если говорить об отеплении дома, то тут все ясно, есть трубы и радиаторы. А что утепляет желоба? Это нагревательный кабель для водостоков и крыш. Его прокладывают по всему периметр желобов, труб и свеса, чтобы он поддерживал их температуру. Примечательно, что такие греющие провода используют не только для обогрева кровли, но и для водопровода, систем пожарной безопасности, для фановых труб и т. д.

В чем суть утепления? Греющий кабель для кровли монтируют во всех элементах водостока. Он выполняет обогрев за счет электрической энергии, которая поступает из розетки. Чтобы система работала исправно, существует много дополнительных элементов, о которых мы поговорим позже. Они измеряют температуру снаружи, запускают или останавливают обогрев, служат предохранителями и т. д. По проводу проходит электричество, которое нагревает его, выдавая необходимое тепло. Существует два разных вида кабелей, которыми может быть утеплена крыша и водосток.

Виды греющих кабелей для обогрева системы водостока

Если вы впервые слышите о проводах для обогрева, то их есть всего два вида. Они разительно отличаются друг от друга, но как первый, так и второй вид с успехом выполняет свою работу. Что же это за кабели?


Какая между ними разница? Очень большая. Если говорить о резистивном типе, то в жизни он похожна простой провод, который имеет внутреннюю металлическую жилу (проводнику) и защитную изоляцию. Его Характерность заключается в том, что он обладает постоянным сопротивлением, одинаковой температурой нагревания на всех участках и неменяющуюся мощность. Это как плюс, так и большой минус. Он нагревается посредством замкнутой цепи электричества.

Обратите внимание! Провод может быть одножильным или двужильным.

А вот саморегулирующийся нагревательный кабель действует по-другому. Он не так прост, а довольно высокотехнологичен. В его составе медные токопроводящие жилы, изоляция из термопластичного эластомера, защитной оплетки и основной изоляции. Но особенностью элемента обогрева является его полупроводящая саморегулирующая матрица. Она взаимодействует с температурой снаружи, и, в зависимости от нее, изменяет сопротивление провода. В результате этого переменяется и степень нагревания на том или ином участке. Но что это дает? Какой греющий кабель для водостока выбрать?

Резистивный или саморегулирующийся

Мы рассмотрели два вида кабелей, но, какой из них лучше, чем они отличаются и каковы их преимущества? Резистивный кабель не совсем экономичен. Все дело в том, что температура всегда одинаковая на всех участках, что увеличивает расход энергии. Стоит он намного дешевле саморегулирующегося кабеля и имеет такие преимущества:

  1. Быстрый нагрев.
  2. Высокая теплоотдача.
  3. Способен обеспечить постоянное значение мощности обогревательной системы.
  4. Имеет низкую цену.
  5. Требует низкого стартового тока.

Но все же, недостатков тоже хватает. И они довольно серьезные:

  1. Большой расход электрической энергии.
  2. Имеет небольшой срок эксплуатации.
  3. В местах, где есть перехлест, кабель может перегореть.

Все вместе это негативно сказывается на работе кабеля. Хоть он и дешевле, чем саморегулируемый, но прослужит меньше, может перегореть, да и средства, которые вы потратите на обогрев, будут значительно больше. А что сказать о саморегулируемом кабеле для системы обогрева?

Основное его преимущество - способность контролировать температуру воздуха снаружи дома, подстраивая свой температурный режим. Это значит, что он не будет постоянно тратить тепловую энергию на ненужный обогрев водостоков и кровли. Всю энергию он использует целенаправленно и экономично. Преимущества явны:

  • экономный расход энергии;
  • простота монтажа;
  • повышенная стойкость к перегоранию;
  • высокий уровень изоляции;
  • длительный эксплуатационный срок;
  • универсальность, его можно использовать для любого вида кровли с любым покрытием.

Что касается недостатков, то их немного:

  1. Высокая стоимость.
  2. Медленный нагрев.
  3. Требует высокого стартового тока.

Большинство предпочитает использовать саморегулируемый кабель для обогрева водостоков. Но в целях экономии средств, можно рассмотреть комбинирование одного и другого вида кабелей. Но, без дополнительных элементов системы обогрева, кабеля были бы бесполезны. Что это за элементы?

Комплектация системы обогрева водоотвода

Чтобы выполнить обогрев водостоков, вам нужно иметь комплекс составных частей:

  1. Крепежные элементы.
  2. Щит управления.
  3. Компоненты распределительной сети.
  4. Терморегулятор.

Но, это далеко не все. Если говорить о щите управления, то в него входит:

  • защитный автомат, состоящий из трех фаз;
  • устройство, которое принудительно отключает систему (УЗО);
  • четырехполюсный контактор;
  • однополюсные защитные автоматы для каждой фазы;
  • сигнализирующая лампочка.

Если же говорить об элементах распределительной сети, то их 4: силовые кабели, от которых питаются греющие провода, сигнальные кабели, служащие для соединения датчика термостата со щитом управления, монтажные коробки, муфты, позволяющие выполнять герметичное соединение кабелей.

Терморегулятор - это датчик, который регулирует всю систему обогрева. Он может выполнять контроль посредством термодатчика или метеостанции. Термодатчик запускает систему обогрева при заданных показателях температур. Он измеряет температуру воздуха, и если она падает ниже запрограммированной, то включает систему, и наоборот. А вот метеостанция не только определяет температуру, но и замеряет осадки и процесс таянья снега на кровле. Все дело в датчике влажности.

Если кабельный обогрев выполняется посредством термодатчика, то владельцу нужно будет самому запускать и выключать обогревательную систему когда есть осадки, и когда их нет. Если же используется метеостанция, то весь процесс полностью автоматизирован. Но если сравнивать цену, то выгоднее запускать в работу обгорев самостоятельно, используя термодатчик.Теперь вы знаете, как работает обогрев кровли. Кабеля в одну или две нити монтируют в желобах, трубах и на скате крыши. Собирается система и все запускается в работу.

  1. Для экономии средств и увеличения КПД системы, комбинируйте резистивный и саморегулирующийся элементы нагрева. Для крыши используйте резистивный тип, а для системы водостока - саморегулирующийся.
  2. Закреплять кабель в трубах и желобах нужно монтажной лентой с максимальной толщиной. Так можно обеспечить хорошее крепление.
  3. Шаг крепления резистивного кабеля 250 мм, а саморегулирующегося - 500 мм.
  4. Все кабеля нужно соединять посредством термоусадочной трубки, так как попадание воды внутрь недопустимо. Стыки должны быть хорошо заизолированы.
  5. Крышу сверлить нельзя. Крепление кабеля на крыше выполняйте герметичной монтажной лентой.
  6. Все острые предметы возле кабеля нужно убрать.
  7. Лучше, если все комплектующие системы обогрева будут от одного производителя.

Заключение

Если вы не хотите, чтобы сосульки или наледь на крыше могли повредить как вам и вашей семье, так и элементам крыши и водостока, то устройство обогрева решит все ваши проблемы.

Зачем нужен водосток? Водосточная система устанавливается на кровле дома для организованного отвода влаги с ее поверхности.

Вода от дождя или растаявшего снега стекает по желобам в отведенное место, не растекаясь по всей крыше.

Обычно система обустроена таким образом, чтобы водяной поток был направлен сразу в канализационную яму или дренажную систему.

Вода, протекая по желобам, попадает в водосливную воронку, а потом по водосточной трубе устремляется в канализацию во дворе дома.

Водостоки предотвращают попадание воды под кровлю, подтапливание фундамента постройки. При отсутствии водоотводящих приспособлений, в помещении начинают сыреть потолки и стены, заводится плесень.

Дому грозит медленное разрушение. Оборудовать кровельную поверхность вашего дома водосточной централизованной системой – значит избежать многих проблем.

Зимой и в первые месяцы весны, когда на улице стоит минусовая температура, чередующаяся с плюсовой, работа водостоков осложняется появлением наледи .

Замерзшая вода в водосливных желобах препятствует отхождению растаявшего снега. Появляются сосульки, и вместе с ними опасность получить травмы и повреждения. Могут пострадать люди, если огромная ледяная масса оторвется от карниза. Рискуют припаркованные возле дома автомобили. Да и сами сливные желоба, трубы могут прийти в негодность.

Есть две главных причины:

  1. Если днем тепло, снег начинает таять . Образовавшаяся вода стекает по желобам. Ночью, когда температура понижается, оставшаяся вода превращается в лед . Такой перепад в температуре зимой и весной наблюдается в черте города. При скоплении большого количества домов воздух всегда теплее. Металлические водостоки, бывает, покрываются толстой корой льда, который отодрать от желоба, не сломав его, очень трудно.
  2. Причиной образования льда являются и сами крыши, особенно если кровля мансардного типа . От исходящего из дома тепла, снег тает. Вода, стекая на карниз, охлаждается и вновь замерзает. Спровоцировать таяние снега может ненадежная или не по технологии выполненная теплоизоляция . Через щели и ненадежные стыки в теплоизоляционном материале внутреннее тепло выходит наружу, разогревая снег. Он превращается в воду, а потом в лед.

Чтобы избавится раз и навсегда от этой проблемы, и защитить водосточную систему, необходимо наладить обогрев водосточных труб. Существует ряд систем антиобледенения.

Причины образования наледи

Те, которые сдерживают сход снега с кровельного покрытия и тепловые кабели, что служат для нагрева водостоков. Их главная функция – освободить кровлю от ледяной корки, не дать образоваться опасным сосулькам.

Современные ливневые водоотводы обязательно должны быть оборудованы системой антиобледенения кровельной поверхности. Что она из себя представляет?

Система антиобледенения кровли и водостоков – что это?

  1. Предотвращение формирования наледи и сосулек на кровельном .
  2. Избавление от необходимости чистить крышу вручную, что является опасным для человека и ведет к повреждению покрытия при дроблении льда.
  3. Снижение риска обрушения сосулек и получения физических травм.
  4. Сохранение стабильности в работе водоотводных элементов на весь холодный период года. Устранение риска подтопления фундамента и проникновения влаги внутрь дома.
  5. Увеличение срока эксплуатации желобов, воронок и сливных труб.
  6. Отсутствие деформации кровельного покрытия и риска протечек талой воды внутрь сооружения.

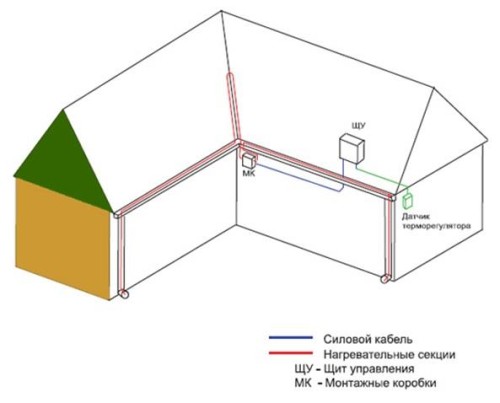

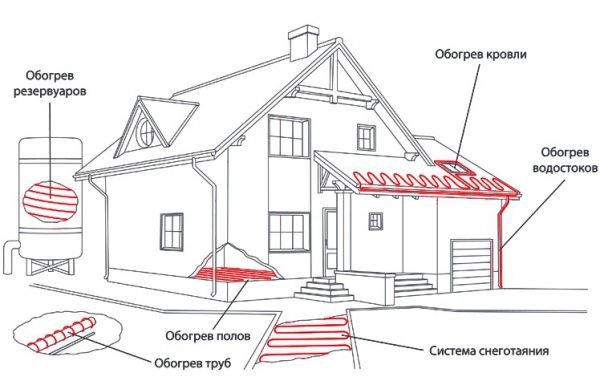

Схема обогрева здания

Греющий кабель для кровли и водостоков: виды и особенности

Любая система антиобледенения предполагает наличие нагревающего кабеля для обогрева водостоков и водосточных труб, который обеспечивает теплом водосток и не дает кристаллизоваться воде в лед.

Встречаются две разновидности электрокабеля:

  • резистивный;
  • саморегулирующий.

Резистивный тип

Самонагревающийся кабель состоит из многослойного изолирующего материала. В полости кабеля находятся две греющие жилы, которые подключаются к электрическому источнику.

ОБРАТИТЕ ВНИМАНИЕ!

Сопротивление тока и мощность постоянны. Нагревается он до определенной фиксированной температуры, которую нельзя регулировать.

Этот тип представляет собой обычный кабель в многослойной обмотке, которая состоит из:

  • внешняя полимерная оболочка;
  • под ней защитный экран из луженого медного провода;
  • затем внутренняя полимерная оболочка;
  • проводник или греющая жила, вставленная в фторполимерные изоляционные жилы.

По принципу работы напоминает обыкновенный бытовой ТЭН.

Такой провод для обогрева обладает постоянным сопротивлением и мощностью, нерегулируемой температурой нагрева.

Пользуется спросом, обладая следующими положительными качествами:

  • невысокая цена;
  • простота в креплении на крыше.

Данный вид кабеля нагревается одинаково по всей своей длине, что снижает его эффективность. Чтобы разморозить сильные участи с наледью, требуется большая мощность. Возможен перегрев кабеля и его поломка.

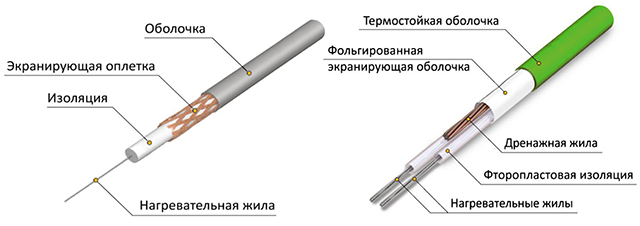

Резистивный тип

Использовать самогреющий кабель с повышенной мощностью нерационально с точки зрения расхода электроэнергии. Если мощность уменьшить, то в водостоках и на крыше остаются не размороженными ледяные участки.

Гибкость кабеля позволяет размещать его в любой конфигурации. Если волны изгиба делать чаще и располагать одну к другой на малом расстоянии, можно увеличить силу обогрева . Но при перегреве жилы поврежденный кабель не подлежит восстановлению.

Чтобы этого не допустить, требуется чаще чистить крышу от грязи и опавшей листвы. Небольшой срок службы и большой расход электроэнергии делают его непопулярным. Да и применяется он чаще на крышах с большой площадью.

Cаморегулирующий греющий кабель для водостока

Технология изготовления саморегулирующего кабеля более сложная.

Нагревательные способности зависят от матрицы, действие которой состоит в самопроизвольном регулировании нагревания в зависимости от температуры воздуха.

Матрица находится между двумя проводниковыми жилами.

При большом объеме снега и сильном оледенении крыши, мощность увеличивается, при потеплении нагрев ослабевает.

Такая функциональная особенность позволяет экономить на потреблении электроэнергии . При образовании ледяной корки, установленный в водостоках греющий элемент автоматически включается.

При отсутствии необходимости сохраняет свою линейную мощность. Работает всегда в оптимальном режиме. Саморегуляция нагрева, приводящая к экономии − самый главный плюс греющего провода.

Особенно, если погода зимой нестабильна и часто меняется температурный режим. Если часть кабеля перегорает, его вырезают, а рабочие части соединяют заново . Нет необходимости устанавливать температурный датчик, а также систему включения и отключения.

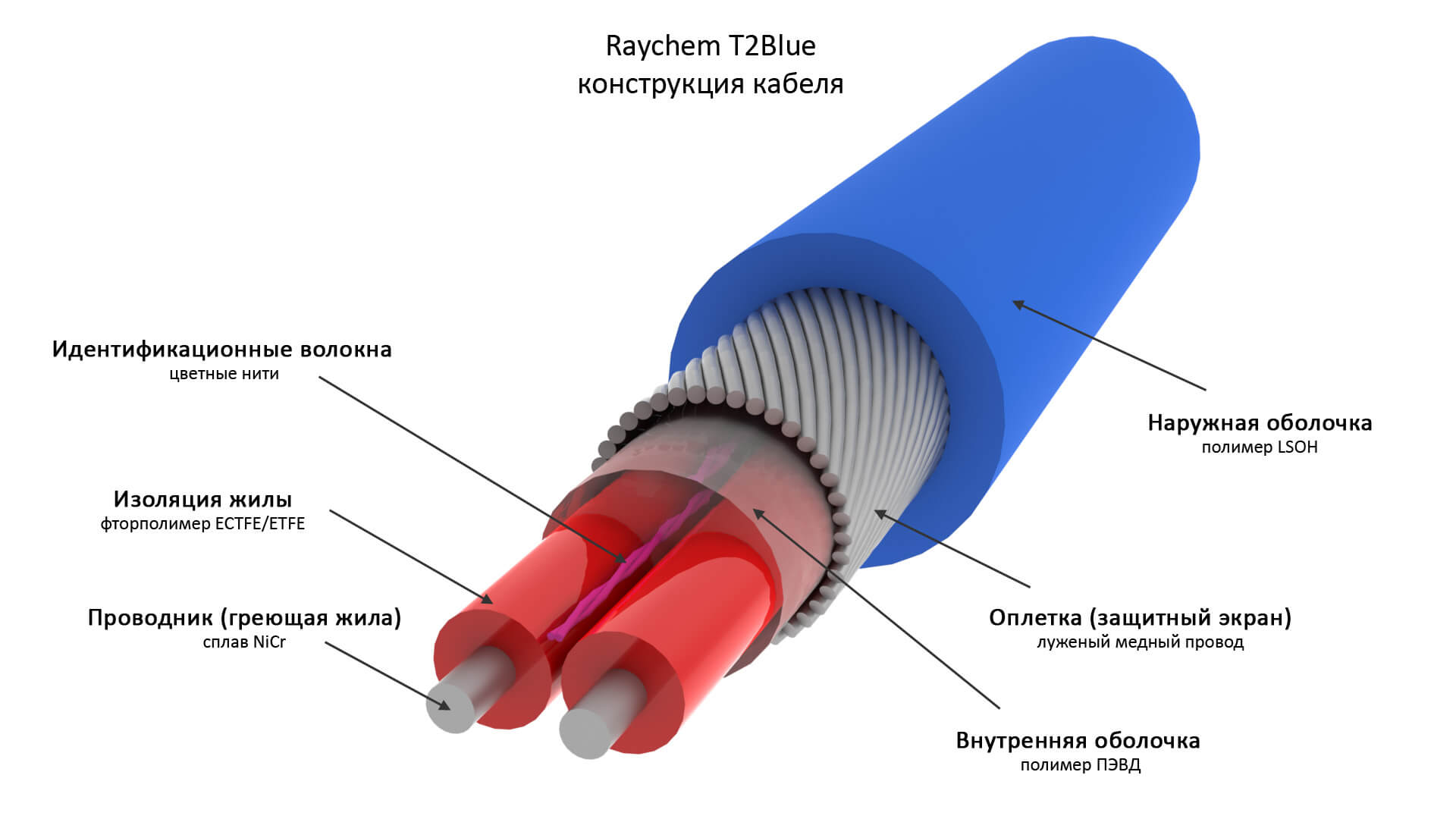

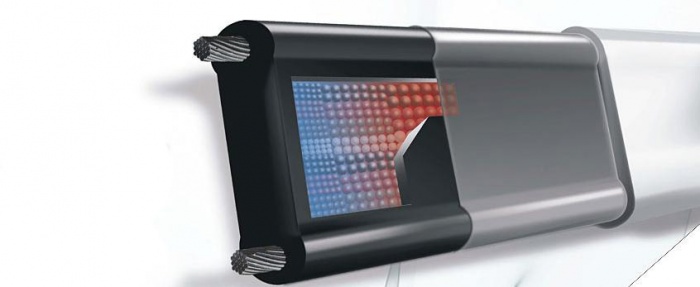

Cаморегулирующий греющий кабель

Термокабель состоит из внешней защитной оболочки, внутренней термопластичной изоляции. На конце находится сама полупроводящая матрица и токопроводящие жилы. Это особая технология по саморегулированию нагревательной мощности.

Как выбрать греющий кабель?

Нагревательный кабель для водостока имеет следующие особенности: резистивный не реагирует на температуру внешней среды, саморегулирующий в свою очередь изменяет степень нагрева в зависимости от температуры окружающей среды, что позволяет без контроля включения и выключения регулировать расход энергии.

Оба вида нагревающего кабеля имеют свои плюсы и минусы. Что касается стоимости, то резистивный проводник обойдется вам дешевле . Однако саморегулирующий удобен в эксплуатации за счет своих свойств поддерживать оптимальную температуру, и делать экономичным расход электроэнергии.

Приступая к монтажу греющей системы, вы должны иметь четкое представление о том:

  • как устроена крыша;
  • что собой представляет водоотводная система;
  • какой вид греющего кабеля лучше подойдет именно вам;
  • каковы климатические особенности вашей местности;
  • количество выпадаемых осадков, смена температурного режима.

Можно обратиться к специалистам. Только грамотно смонтированная система не даст сбоев при дальнейшей эксплуатации.

Что потребуется подготовить для монтажа кабеля

Иногда целесообразно устанавливать оба типа кабеля. На самой кровле резистивный, в водосточных желобах саморегулирующий. Крепление греющего кабеля должно быть прочным.

Для этого заготавливают:

  • монтажную ленту самого большого размера . Резистивный кабель укладывают спиралью с шагом 25 см, а саморегулирующийся с шагом 50 см.
  • термоусаживаемую трубку . При помощи этой трубки кабель будет крепиться к системе водостока.
  • ленту с заклепками и герметическую монтажную ленту . В полости труб кабель крепится монтажной лентой с заклепками. А на поверхности крыши герметической монтажной лентой.

ОСТОРОЖНО!

Нельзя делать отверстие на кровле для крепления кабеля . Это может спровоцировать протечку влаги внутрь дома.

Поверхность крыши, где устанавливается кабель, должна быть ровной, без острых углов, чтобы не повредить материал. При покупке кабеля обращайте внимание на срок эксплуатации. Чем он дольше, тем лучше.

Крепления кабеля

Желательно выбрать одного производителя всех необходимых составляющих антиливниевой системы.

Перед приобретением системы обогрева кровли, внимательно изучите крышу. Это делается для того, чтобы правильно рассчитать мощность проводника.

Если крыша не имеет теплоизоляционного покрытия, то минимальная мощность на один погонный метр должна быть 40-50 Вт. Если изолирована, то достаточно 25 -30 Вт.

Сколько метров кабеля нужно для монтажа?

Итак, как рассчитать греющий кабель для водостока? Для этого надо измерить длину водостоков по горизонтали и умножить на два. Измерить вертикальные водостоки и эту цифру добавить к первой. Далее умножить полученный результат на мощность кабеля.

Мощность кабеля находится в прямой зависимости от материала, из которого сделаны водостоки. Для пластиковых − 20 Вт на погонный метр, для металлических – 25 Вт, для деревянных – 18 Вт.

Сечение кабеля

Монтаж греющего кабеля

Обогревательный материал устанавливается в следующем последовательности:

  1. Кабель необходимой длины нарезают, снабжают муфтами. Аккуратно раскладывают и части скрепляют друг с другом.
  2. Укладывают в и крепят поперек при помощи монтажной ленты. Резистивный через 25 см, саморегулирующийся через 50 см.
  3. В водосточной трубе вставленный кабель фиксируется монтажной лентой или при помощи термоусаживаемой трубки.
  4. Для воронок используют монтажную ленту с заклепками.
  5. К поверхности крыши электрокабель крепят монтажной лентой с использованием герметика.
  6. Шкаф контроля над системой устанавливают в определенном месте, удобном и доступном.
  7. Соединяют управляющие и нагревающие узлы . Проверяют механизм защитного отключения.
  8. После соединения кровли с греющими элементами делают контрольную проверку работы системы.

Устройство системы обогрева

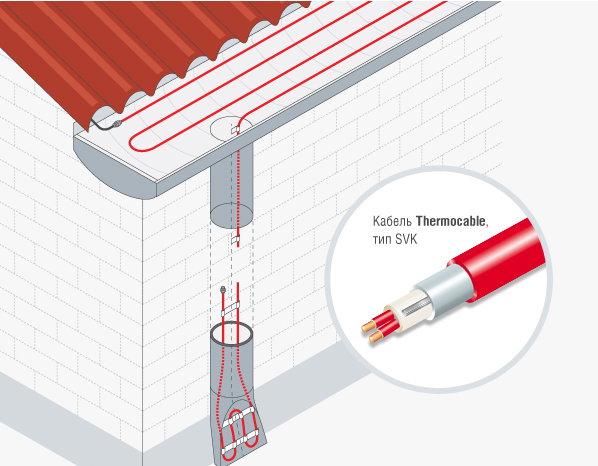

Монтаж греющего кабеля

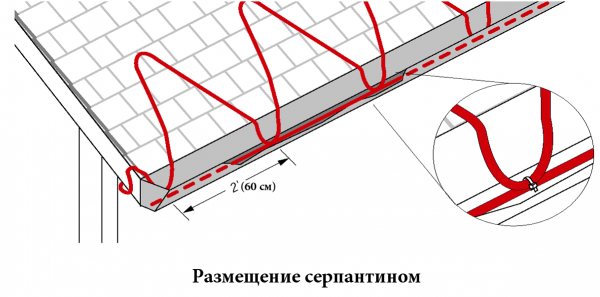

Укладка серпантином

Грамотный монтаж обогревательной системы, следование инструкции безопасности и защиты решат многие проблемы с обледенением крыши, с защитой водосточной системы от разрывов, дом от затопления, людей от травм.

Полезное видео

Как подключить греющий кабель своими руками:

Вконтакте

В холодное время года часто случается так, что замерзают водопроводные трубы и дренажные системы. Чтобы избежать снижения функциональности, необходимо выполнять обогрев водостоков, их воронок и желобов.

Причины появления наста

Если система канализации и отвода воды с крыши установлена согласно правилам, то весьма низкая вероятность того, что в ней замерзнет вода. Во избежание этого процесса рассчитывается наклон труб, их объем и коэффициент наполненности. Но если произошел резкий перепад температур или осадки значительно превысили стандартный уровень, то стоки могут переполниться жидкостью. Она не успевает сразу выходить из направляющих труб и как результат начинает в них подмерзать. Со временем на месте обледенелости образуется ледяная пробка, от которой можно избавиться только путем прогревания.

Фото – замёрзший водосток

Почему обледенела крыша:

  1. Разница температур у кровли и карнизных свесов. Часто в частных домах с мансардной кровлей обустраивается зимний обогрев чердачного помещения. Из-за него нагревается кровельный пирог, а с него начинает стекать талая вода. Но при этом на карнизах обогрев отсутствует, и при попадании в эту зону жидкость замерзает, образовывая ледяной нарост;
  2. Вы неправильно рассчитали диаметр или угол наклона труб. Это очень важные параметры, от которых зависит эффективность водостоков. Если коммуникации установлены неверно, то вода не будет успевать стекать по трубам, что станет причиной появления обледенелости;
  3. Естественные причины. Поздней осенью часто есть некоторая амплитуда между ночными и дневными температурами. Она также является одной из основных причин обледенения водостоков.

Некоторые обозначенные причины можно решить и без обогрева, к примеру, обустройством холодного чердака. Тогда не будет ощущаться перепадов между температурой карнизных свесов и общей площадью кровли. Также, если Вы обнаружили, что система водостока монтирована неверно или не подходит по техническим параметрам, то рекомендуется её полностью переустановить, увеличивая эффективность.



Фото – схема прогрева

Провода для обогрева

Наиболее часто обогрев водостоков кровли выполняет специальный саморегулирующийся кабель. Но существуют и другие виды таких коммуникаций для прогрева желобов и воронок, рассмотрим каждую из них:

  1. Резистивный провод с постоянным сопротивлением. Считается самым доступным вариантом для обустройства обогрева крыши. Состоит из двухжильного провода и оплетки. Благодаря постоянному сопротивлению довольно надежен, обеспечивает постоянную высокую температуру;

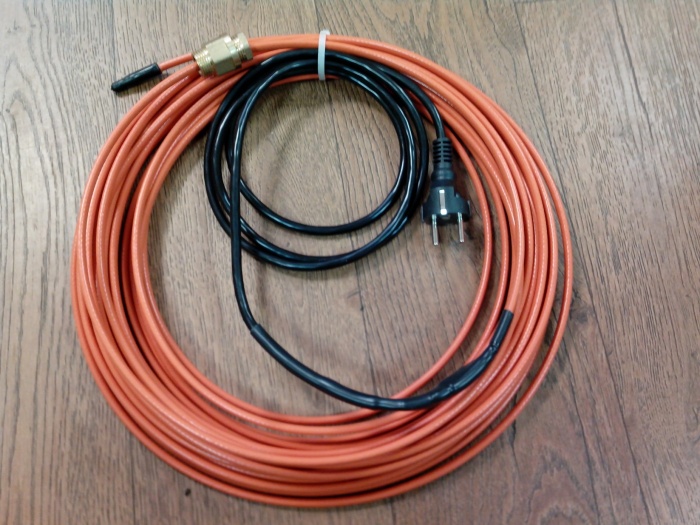

    Фото – вид резистивного кабеля

  2. Силовой провод. Это хороший вариант для обогрева внутреннего водостока, или если нет средств для организации специального отопления. Такой кабель осуществляет непроизвольный нагрев за счет повышения температуры во время обычной работы. Он подойдет для районов с небольшим перепадом температур;


    Фото – силовой

  3. Саморегулирующийся считается наиболее популярным. Он подходит даже для отопления плоской крыши. Представляет собой матрицу, которая реагирует на изменение температуры водостока. Если градус резко понижается, то матрица начинает активно нагревать свои контакты и производится общий нагрев площади крыши. Очень удобным является тот факт, что аналогично производится и понижение температуры нагревательного элемента. Для управления системы используется специальная схема.

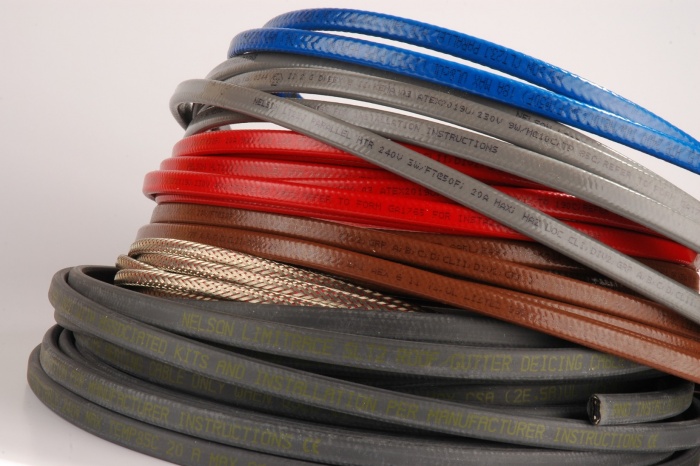

    Фото – саморегулирующийся

Вы можете обустроить свой водосток при помощи греющих проводов, которые прокладываются непосредственно в отводах или воронках, либо установить комбинированный тип отопления стоков. При таком типе обогрева водостоков используется силовой кабель для наружных желобов, а матрица – для воронок или внутренних коммуникаций.

Естественно, такие обогреваемые системы работают за счет электрического тока. Следует знать, что при высоких морозах возможны достаточно серьезные энергозатраты. К примеру, для обеспечения обогрева одного погонного метра водостоков требуется приблизительно 18–30 Вт, в зависимости от типа выбранного провода.

Желательно сразу же обсудить со специалистом максимальную температуру прогрева изоляции саморегулирующегося и силового провода. Если при отоплении металлического стока проблем не возникнет, то некоторые пластиковые водосточные системы плохо переносят нагрев.

Видео: обогрев кровли и водостоков

Установка

Монтаж обогрева водостоков легко выполняется своими руками, главное рассчитать, в каком количество энергии нуждается система. В большинстве случаев достаточно проводов с мощностью 35 Вт, но желательно обратиться к специалистам, чтобы они помогли просчитать эти параметры индивидуально, в зависимости от материала водостока и климата конкретного региона.



Фото – протяжка проводов

Вся обогревающая система состоит из щита управления и проводов. В щит включен общий автомат защиты, по одному автомату на каждую фазу, термостат, контактор и УЗО. В то же время потребуются следующие провода:

  1. Обогревающие, которые будут установлены в желоба и вокруг воронок;
  2. Сигнальные, которые подключат блок термостата;
  3. Монтажные коробки для обеспечения разветвлений;
  4. Детали для герметичного соединения кабелей, муфты и прочее.


Фото – подключение кабеля своими руками

Пошаговая инструкция , как установить обогрев на систему водостоков:

  1. По всей площади труб протягивается обогревающий кабель. Специалисты рекомендуют устанавливать его в несколько нитей, тогда гарантируется максимальная эффективность работы. Количество кабелей рассчитывается исходя из параметров 200 Вт на квадратный метр;
  2. При помощи монтажных коробок, в которые нужно уложить провода, необходимо разветвить систему отопления по кровле, прокладывая её также в воронки и на карнизные свесы крыши. Для установки можно использовать двухсторонние клеящие ленты, т. к. саморезы могут повредить целостность сточных коммуникаций. Но в воронке или на нижнем отделе водостока (к примеру, если желоб выведен в дренажную систему) провод можно установить заклепками;
  3. На капельник выводится не целый кабель, а только 10 сантиметров, т. к. в данном месте водосточная система расположена под прямым углом к стене дома. Самое главное – обеспечить прогрев труб на месте стыка горизонтальных желобов и вертикальных стоков;
  4. Далее, нужно проверить соответствие длины проводов и обогрев всех нужных отделов крыши, и установить монтажные коробки, в которых будут находиться управляющие выключатели для отопления водостоков;
  5. Когда силовой кабель проложен – прокладывается сигнальный. Его нужно подсоединить к термостату;
  6. По окончании монтажных работ прозваниваются все коммуникации, проверяется их заземление и настраивается термостат.

Купить системы для обогрева водостоков можно в любом городе (Нижний Новгород, Москва, СПб и т. д.). Цена зависит от типа используемых проводов и предоставляемого функционала. Наиболее популярны модели производства Devi и Ultra (для пластика).

Из статьи вы узнаете что такое кабельный обогрев кровли и водостоков с помощью антиобледенительных систем, основные компоненты, правила монтажа, виды и структуры кабелей, схема и принцип прокладки, как подключить, аппаратура управления и защиты, готовые решения и многое другое.

Основные задачи антиобледенительных систем

Антиобледенительные системы - комплекс устройств, в задачу которых входит предотвращение образования наледи на карнизах, а также ледяных пробок в стоках для слива воды.

Своевременный и правильный монтаж обогрева кровли и водостоков позволяет защитить строительные конструкции от опасного контакта с водой, завалов снега или образования сосулек.

Главной сложностью является правильное обустройство системы, ведь от этого зависит качество обогрева и эффективности системы в целом.

Что такое система обогрева кровли и водостоков

Антиобледенительная система также называется кабельной системой обогрева водостоков и кровли.

Ее работа основана на прокладке группы кабелей, которые нагреваются и способствуют оттаиванию снега, а также защищают от образования льда на крыше и в водосточной трубе здания.

Особенность системы заключается в возможности ее включения в наиболее опасные периоды, когда вероятность замерзания воды на крыше наиболее вероятна.

Известно, что главной причиной повреждения крыш, водостоков и желобов является именно наледь, которая скапливается на поверхности и несет свое разрушительное действие.

При правильном монтаже кабельная система исключает падение сосулек возле дома, что позволяет отнести ее к одному из элементов системы безопасности здания.

В 2004 году Москомархитектуры был издан документ, в котором давались рекомендации по обустройству таких систем на кровлях зданий, оборудованных внутренними и внешними водостоками. Такие рекомендации относились как жилым сооружениям, так и к промышленным объектам.

Сегодня обогрев кровли и водостоков пользуется наибольшим спросом в Москве и Санкт-Петербурге. В этих городах антиобледенительные системы установлены на нескольких тысячах зданий и эта численность только растет.

За период монтажных работ компаниям, которые специализируются на этой работе, удалось накопить немалый опыт и исключить серьезные ошибки, которые допускались ранее.

При грамотном проектировании и соблюдении правил монтажа кабельная система обогрева исключает появление льда на поверхности и гарантирует своевременный отвод воды по предназначенным для этого устройствам.

Благодаря этому, срок службы кровли значительно возрастает, исключается «продавливание» и деформация желобов.

Кроме того, снижается риск падения сосулек на проходящих мимо зданий людей.

Причины обледенения кровли

Специалисты выделяют две причины образования льда на кровле сооружений:


Как наледь действует на крышу и кровельный материал?

Если угол наклона крыши меньше 45 градусов, в зимний период на ней образуется «шапка» из снежной массы.

В некоторых случаях вес снега может достигать 100 кг на квадратный метр. Нагрузка еще больше возрастает, если крыша имеет наклон 30 градусов.

В таких случаях возможно деформирование стропил под весом снега. Чтобы избежать этой проблемы, важно периодически расчищать крышу от снега и убирать сосульки. В решении такого вопроса помогает обогрев кровли и водостоков.

Если сэкономить на антиобледенительной системе, последствия могут быть следующими:

  • Деформация кровли. В период таяния снега ледяная корка, которая образуется на поверхности, подогревается снизу, перемещается и повреждает кровельный материал. В дальнейшем с этих царапин начинаются коррозийные процессы.
  • Повреждение водостока. Погодные условия непредсказуемы. В природе бывают ситуации, когда после непродолжительной оттепели снова приходит мороз. В результате накопившаяся в водостоках вода замерзает, что приводит к деформации или разрыву этих систем.

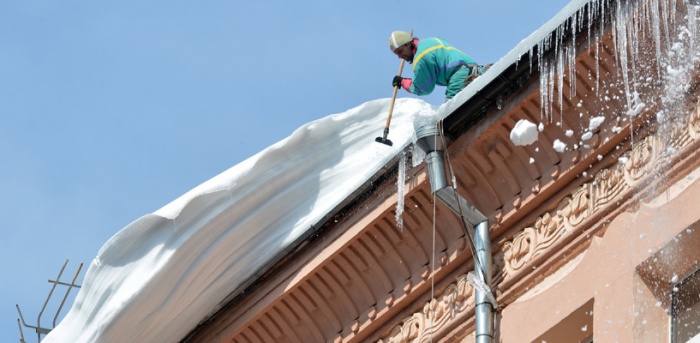

  • Обрушение сосулек, сход снежной массы. Если не предусмотреть обогрев кровли и водостоков, время падения накопившейся массы снега или сосулек предсказать невозможно. Как следствие, высок риск нанесения травм проходящим людям, в том числе повреждений, которые не сопоставимы с жизнью.

Какие бывают типы крыш?

С учетом теплового режима все крыши можно разделить на несколько видов:


Система обогрева кровли и водостоков позволит избавиться от проблемы, но ее монтаж связан со многими трудностями, а эксплуатация - с большими затратами электрической энергии.

По этой причине работу лучше выполнять в несколько этапов. Сначала снижается количество «постороннего» тепла путем утепления верхних перекрытий, а после монтируется антиобледенительная система.

Если под крышей имеются отопительные системы, их необходимо дополнительно утеплить.

Основные компоненты антиобледенительной системы

Устройство обогрева кровли и водостока состоит из следующих элементов:

Одно или несколько ответвлений нагревательного кабеля. Схема укладки определяется с учетом типа требуемой кровельной конструкции, уровня сложности поверхности, а также наличия или отсутствия конструкции для слива воды.


Общие правила монтажа

Перед монтажом системы обледенения важно заранее оформить проект, после чего приступать к монтажным работам.

В документации необходимо учесть следующие моменты:

  • Требования ПУЭ;
  • Рекомендации производителя системы и ее элементов;
  • Постановление о выполнении противопожарных мер;
  • Прочие документы.

Лучшие результаты при монтаже антиобледенительной системы можно получить при соблюдении следующих правил:

  • Работайте в погожий день, когда не предвидится выпадение осадков;
  • Обустройство системы обледенения необходимо производить только при плюсовой температуре;
  • Область, предназначенная для прокладки нагревательного элемента, должна быть чистой и сухой.

Помните, что большая часть герметиков и клеев, которые применяются в процессе монтажа, работают при плюсовой температуре.

Такие же условия относятся и к различным моделям силовых и нагревательных кабелей.

В процессе выполнения монтажа учтите еще ряд рекомендаций:

  • Для наибольшей эффективности антиобледенительной системы работы производите в теплое время года.
  • Монтаж обогрева кровли и водостоков лучше делать на крышах, где предусмотрена организованная система водостока.
  • Задача такой системы - исключить замерзание талой воды и обеспечить слив накопившейся влаги в дренажную систему.
  • Перед началом работ поверхность кровли необходимо очистить и высушить.

Идеальный вариант, когда система антиобледенения проектируется еще на этапе проектирования здания.

В этом случае стоит заранее продумать путь прокладки силового кабеля от узла кровельной конструкции до точки распределения энергии.

Если система обогрева кровли и водостоков не была предусмотрена, в процессе строительства требуется ставить горизонтальные и вертикальные закладные детали.

При обустройстве контура антиобледенения питанию кабеля стоит закрывать с помощью жестких коробов или гофрированных каналов.

Виды и структуры нагревательных кабелей

При обустройстве контуров применяется два типа нагревательных изделий, полная мощность которых равна или больше 20 Вт на квадратный метр.

Прокладка, как правило, производится открытым способом, поэтому кабели должны иметь надежную оболочку, защищающую от УФ лучей и атмосферной влаги.

В процессе эксплуатации нагревательные элементы не должны прикасаться к материалам с содержанием битума - евро-рубероидом, гибкой черепицей и другими покрытиями. Если прокладка производится по битумной кровле, оболочка кабеля должна выполняться с применением фотополимера.

Большой плюс - наличие бронированной оплетки, которая защитит изделие от механических повреждений.

В продаже можно найти силовые кабеля, которые выполнены в виде пружины и исключают разрыв при расширении или физическом влиянии.

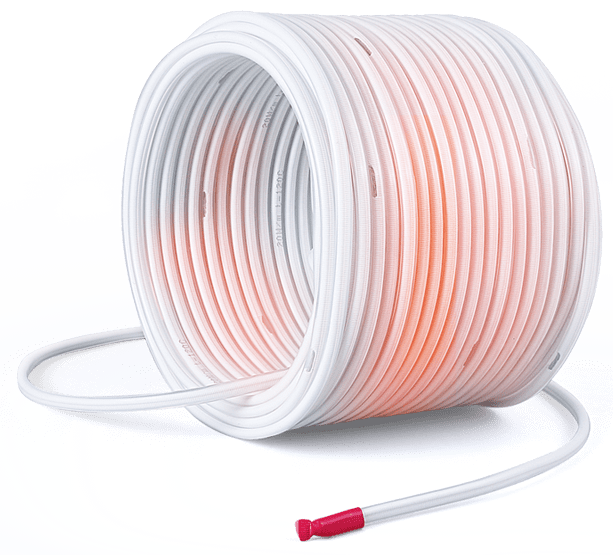

Резистивный кабель - виды и структура

При монтаже антиобледенительной системы может применяться два типа резистивных кабелей - одно и двухжильные.

В целом изделие представляет собой металлическую токопроводящую жилу, выделяющую тепло, экранированную оплетку, изоляцию, а также наружную ПВХ-оболочку.

Рассмотрим подробнее виды:


Резистивные кабели позволяют сэкономить на обогреве кровли и водостоков на этапе покупки материала. Что касается монтажа, он обходится дороже, ведь требуется применение большей длины. Возрастает и число крепежей.

Недостаток резистивных кабелей в том, что они имеют фиксированную длину секций, в то время как основные элементы кровли, лотки и водостоки выполняются различной длины.

Проблему можно решить только одним способом - путем подбора изделий с различным сопротивлением. Кроме того, условия эксплуатации различных участков кабеля могут различаться, из-за чего обогрев кровли не всегда эффективен.

Саморегулирующий кабель - виды, структура и типовые схемы раскладки

В отличие от резистивного изделия, саморегулирующий кабель корректирует сопротивление на каждом из участков или на всей длине. При желании его можно раскраивать на отрезки подходящей длины.

Конструктивно саморегулирующий кабель представляет собой ленточный нагреватель электрического типа, внутри которого расположены параллельные проводники.

Последние разделены с помощью тепловыделяющей полимерной матрицы полупроводникового типа.

В свою очередь проводящий материал центральной части играет роль греющего элемента, что позволяет обрезать кабель в любом необходимом месте.

В результате исключается появление холодных областей и регулируется выработка тепла с учетом особенностей окружающей среды.

По сути, каждый участок саморегулирующего изделия быстро приспосабливается под внешние условия.

Такой вид кабеля может быть двух типов - с медной оплеткой или без нее. В остальном конструктивные элементы идентичны:

  • Медные жилы;
  • Саморегулирующая матрица;
  • Полиолефиновая оболочка;
  • Внешняя оболочка полиолефинового типа.

Как отмечалось выше, резистивный кабель стоит дешевле, но расходы на электроэнергию выше.

В то же время применение саморегулирующего «конкурента» позволяет снизить расходы, что объясняется грамотной подстройкой под погодные условия.

Благодаря особенностям конструкции, такой кабель может по-разному греться на различных участках кровли - в тени или на освещенной стороне.

Возможность отрезания в любом месте исключает большое число излишков.

Наиболее популярные марки:

  • 30КСТМ2-Т;
  • Freezstop-15;
  • Freezstop-25К;
  • Defrost Pipe 20;
  • Defrost Pipe 40;
  • 31FSR-CT и прочие.

Больше про саморегулирующие кабеля .

Определение зон обогрева

При определении рабочих зон и мест укладки кабеля для обогрева водостоков, и кровли учитывается эффективность стока растаявшей воды.

Для достижения наибольшей эффективности кабель прокладывается в водосточных трубах, желобах и других местах, где высок риск образования наледи.

Общая длина антиобледенительной системы определяется путем суммирования главных элементов крыши, нуждающихся в обогреве.

При крутом скате, когда имеется риск схода массы снега и льда требуется монтировать систему снегозадержания.

В таких ситуациях стоит проложить кабель на участке между защитным устройством и краем крыши. Высота змейки подбирается с учетом ширины карниза.

Если риск обваливания отсутствует, можно сделать обогрев только водостоков и желобов. В зависимости от диаметра последних подбирается мощность и количество саморегулирующегося кабеля.

Схема и особенности прокладки нагревательных кабелей

Выбор схемы для прокладки элементов обогрева кровли и водостоков производится с учетом угла наклона скатов крыши, а также ее конфигурации.

Чем большей наклон и проще форма, тем меньше метров изделия потребуется для обустройства поверхности.

Принципы прокладки и фиксации греющего кабеля

Антиобледенительные системы, как правило, концентрируются в местах наибольшего скопления зимних осадков и образования наледи.

К таковым стоит отнести:


В скатной крыше без обогрева карнизов можно обойтись. Если угол наклона составляет больше 45 градусов, снежная масса будет удаляться без дополнительно помощи. В этом случае нагревательный кабель должен укладываться только в элементах системы водостока.

Если наледь образуется около мансардных окон, прокладка нагревательной нити производится около них по направлению к стоку.

Если в здании не предусмотрено водосточной системы, нагревательная линия идет по капельнику и по крайней части ската.

Здесь обязательно крепление устройства для задерживания снега над местом установки кабеля и обустройство капельника на карнизной части.

Отдельного внимания заслуживает крепление элементов антиобледенительной системы. Здесь стоит придерживаться следующих правил:


Устройство системы обледенения плоских крыш

На плоской крыше укладка греющего кабеля производится по периметру линии стока воды.

Кроме того, контур обогрева должен заводиться во внутреннюю воронку для слива где-то на 40 см и более (для внутреннего водостока). Если лотки внешние, делается капающая петля.

В местах касания кровли к парапету укладка производится около приемного лотка мощностью 60-80 Вт на «квадрат» с выходом на лоток и укладкой в трубу для стока воды.

Подключение силового кабеля

Подключение противообледенительной системы производится с помощью силового кабеля к однофазной или трехфазной сети.

При подключении к сети напряжением 380В возможен перекос фаз в диапазоне 10-15%. Чтобы избежать проблемы, желательно применять антиобледенительные системы общей мощностью до 6 кВт.

Если этот параметр выше, подключение производится равномерно к трем фазам 3-фазной цепи.

При выборе сечения кабеля стоит ориентироваться на мощность потребления и общую длину нагревательного участка. В свою очередь, мощность зависит от сопротивления веток и длины линии обогрева.

В процессе монтажа важно учитывать регламент ПУЭ. Силовой и нагревательный кабель должны объединяться в распределительной коробке, вместо которой может применяться термоусадочная муфта. Последняя гарантирует герметичность в местах стыков.

Устройство системы обогрева внутреннего водостока

Отдельного внимания заслуживает внутренний водосток, обогрев которого производится по отдельной схеме.

В состав конструкции входит крыша воронки, гидроизоляция, тепловая изоляция и монтажная лента.

Также к элементам системы относится датчик температуры, нагревательная секция, распределительная коробка, питающий кабель, кожух, зажим и заклепка.

Если кровля имеет плоскую конструкцию, а водосточные воронки встроенный тип, укладка нагревательного кабеля производится на пути сбора воды, а также на участках около воронок.

После этого он выводится в воронку и в трубу до момента выхода в нагреваемое помещение.

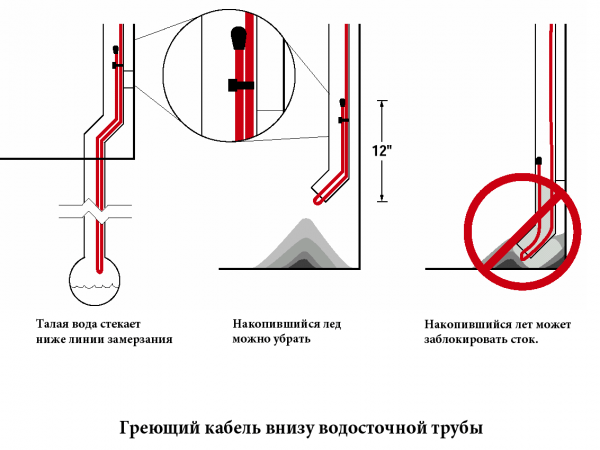

Если изделие не идет через теплую область, опускание нагревательного кабеля производится до фундамента сооружения или до уровня отмостки. При наличии дренажной системы укладка осуществляется до глубины промерзания.

Управление и защита антиобледенительной системы

Назначением системы управления является создание условий для автоматической или полуавтоматической работы обогрева кровли и водостоков, а системы защиты - для быстрого устранения аварийных ситуаций (замыканий, утечки или перегрузки) в цепи.

Рассмотрим эти моменты подробнее.

Аппаратура управления

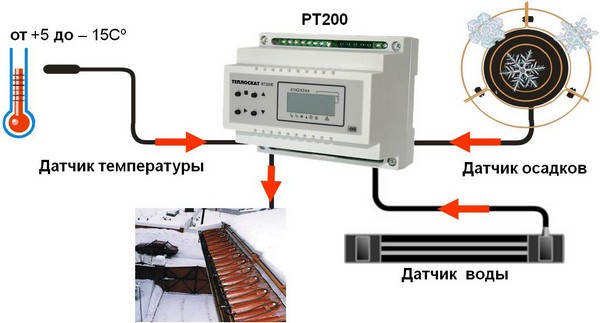

В задачу аппаратуры управления входит активация нагревательных кабелей, а также отключение питания при выходе из рабочих температур.

Сегодня применяются два вида аппаратуры:


Первый вариант отличается большей доступность по цене, но в регионах с высокой влажностью возможна большая погрешность и появление льда на поверхности крыши.

В этом отношении метеостанция отличается лучшей чувствительностью и точнее реагирует на изменение влажности. Кроме того, большая точность метеостанции позволяет сэкономить средства на электроэнергии.

Если в регионе преобладает невысокая влажность и при обустройстве требуется антиобледенительная система небольшой мощности, хватит и термостата.

Интересно, что саморегулирующиеся кабели способны работать без автоматического управления, благодаря возможности самостоятельно регулировать свою мощность с учетом температуры на улице и наличия осадков.

Но лучше все-таки применять специальные терморегуляторы.

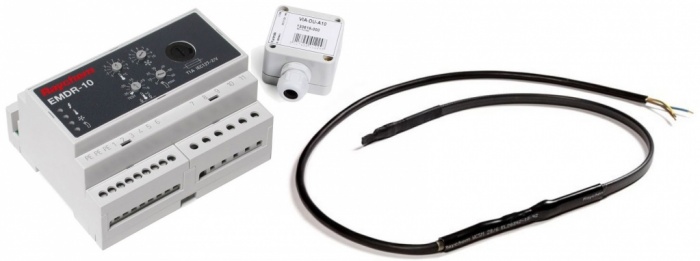

Здесь можно использовать такие устройства:


Из метеостанций хорошо себя проявила IS-11, которая отличается повышенной эффективностью и не требует очистки в процессе эксплуатации.

Аппаратура защиты

Щит управления и защиты системы обогрева кровли и водостоков включает следующие элементы:

  • Вводной автоматический выключатель;
  • Защитный автомат термостата (метеостанции);
  • Магнитный пускатель;
  • УЗО (30 мА);
  • Автомат защиты цепи нагрева;
  • Аварийная сигнализация.

В более сложных системах может монтироваться ряд дополнительных устройств, а именно реле, обеспечивающее задержку по времени, трансформатор тока, контроллеры, устройство плавного пуска и другие системы.

Аппаратура защиты должна гарантировать:

  • Защиту питающей цепи (однофазной или трехфазной) от КЗ в нагревательной линии, кабеле питания или в любом из элементов аппаратуры;
  • Защиту от тока перегрузки;
  • Отключение системы или одной из ее секций при появлении тока утечки больше 30 мА.

В первых двух случаях функцию защиты берет на себя , а в последнем - УЗО. Совместить два устройства можно в одном — .

Пример расчета материалов

Для представления уровня расходов на монтаж антиобледенительной системы приведем приблизительный расчет материалов.

Представим, что подвесной желоб имеет ширину 12 см и полукруглую форму. Его длина составляет 20 метров, а по краям желоба имеется пара водосточных труб, имеющих высоту 14 метров и диаметр 10 см.

В процессе вычислений учитывается, что укладка производится в три линии:


В результате для монтажа системы требуется:


Суммарная мощность антиобледенительной системы (при напряжении питания 220 В) составляет 2,9 кВт.

Следующий этап - выбор защитной автоматики. Здесь потребуется однофазное УЗО на 30 мА утечки и 25А номинального тока, а также однофазный автомат на 16 А.

Крепление производится в трубах и желобе с помощью специальных фиксаторов. Расчет осуществляется из учета 3-4 крепления на метр желоба или трубы.

Общая длина упомянутых элементов умножается на 4 и получается общее число крепежей.

Для нашего случая это 14 м+14м+20м=48 м. Итоговое число умножаем на 4 и получаем 192 крепления.

Также потребуется трос для фиксации кабеля в стоках воды. Здесь формула следующая - (Hтрос+1 м)*2 = (14+1)*2 = 30 м.

В итоге из дополнительного оборудования потребуется:

  • Тросик в пластиковой оболочке - 30 м;
  • Фиксатор для троса - 2 ед;
  • Число хомутов - (14 м+14 м)*4 = 112 ед.

Особенности крепления кабелей в зависимости от типа крыши перечислены ниже.

Сколько электроэнергии расходуется?

Одним из ключевых факторов при выборе антиобледенительной системы является объем расходуемой электроэнергии. Учтите, что запаса мощности оборудования может не хватить для прокладки оборудования.

Эксплуатационные расходы определяются с учетом стоимости электрической энергии, расходуемой при работе всех элементов системы.

Формула имеет следующий вид - C год = Pн*h*s.

Ее слагаемые:

  • Cгод - цена, в которую обходится работа системы в течение года, р.;
  • Pн - номинальная мощность системы, кВт;
  • S - цена 1 кВт/часа электрической энергии, р.;
  • h - число часов, которые система работает в течение года.

Чтобы вычислить приблизительные расходы на содержание обогрева кровли и водостоков, важно определить число часов ее работы.

Для этого учитывается, что система активна где-то с 15 ноября по 15 апреля, то есть 151 сутки или 3624 часа.

В среднем 20% из этого времени система отключена автоматикой по причине отсутствия осадков или выхода из рабочего диапазона температур.

Получается, что общее число часов работы ниже. Умножаем 3624 на коэффициент 0,8 и получаем 2900 часов.

Ниже приведем пример годовой стоимости обслуживания при условии подключения резистивных кабелей общей длиной 100 метров и мощностью 3000 Вт.

Cгод = 3 кВт*2900 ч*1,05 р./кВт*час=9,135 тыс. р.

В случае применения саморегулирующихся кабелей расход электрической энергии будет ниже в среднем на 12-15%.

Правила эксплуатации антиобледенительной системы

Чтобы обеспечить безотказность и продолжительный режим функционирования системы обогрева кровли и водостоков, важно четко соблюдать предписания по монтажу и доверять работу опытным работникам. Последние должны пройти необходимую подготовку.

Если сделать работу самостоятельно при отсутствии необходимых знаний, высок риск отсутствия ожидаемого результата.

К основным правилам эксплуатации стоит отнести:

  • Монтаж антиобледенительной системы должен производиться еще по теплу, до наступления холодов;
  • Крышу и водостоки необходимо чистить от мусора, а также два раза в месяц производить осмотр системы. Если обнаруживается поломка, ее можно устранить своими силами или привлечь специалистов;
  • Очистку необходимо производить с особой осторожностью, чтобы избежать повреждения изоляции. Учтите, что при нарушении целостности кабеля в результате механического воздействия гарантия теряется;
  • Выставление уставок производится уже на месте, с учетом климатических факторов. При самостоятельном определении границ включения/отключения системы стоит ориентироваться на рекомендации производителя.

Готовые решения на рынке

Ниже рассмотрим готовые решения антиобледенительных систем.

Комплект для обогрева водостоков с кабелем Hemstedt, 28 метров.

Антиобледенительная система имеет мощность 23 Вт на погонный метр. Преимущества заключается в стойкости к УФ лучам и простоте монтажа.

В комплект входит 28 метров кабеля, которых достаточно для прогрева водостока и желоба, имеющих общую длину в 14 метров.

Суммарная мощность равна 700 Вт. Альтернативным вариантом применения антиобледенительной системы является обогрев площадок, ступеней и дорожек, труб и резервуаров.

Нагревательный кабель длиной в 104 метра от производителя Hemstedt (Германия).

Комплект пригодится для обогрева водостока и желоба с общей продолжительность в 52 метра.

Укладка производится в две трассы (между распорочными трассами). В наборе, кроме 104 метров кабеля находится монтажная лента.

Суммарная мощность равна 2,388 Вт. Применяется для обогрева резервуаров и труб, водостоков и кровли, площадок и дорожек.

Нагревательный кабель из Германии (производство Hemstedt), 44 м.

Антиобледенительная система имеет общую длину 44 метра и мощность 23 Вт/пог.метр.

Изделие отличается стойкостью к УФ лучам, укладывается в две трассы и имеет общую мощность в 2,2 кВт.

Сфера применения - обогрев площадок, дорожек и ступеней, водостоков и кровли, резервуаров и труб.

FS 10 - кабель для обогрева водопровода от Hemstedt длиной 10 метров.

Эта модель устройства готова к применению и включается автоматически при достижении плюсовой температуры.

Нагревательный кабель состоит из следующих элементов - термодатчика, нагревательного «холодного» и «горячего» проводника, а также штепсельной вилки.

Крепление производится с помощью хомутов к трубе с последующим включением в питающую сеть.

Номинальное напряжение изделие составляет 230 Вольт, длина «холодного» кабеля - 2 метра, мощность - 10 Вт/м.

Из характеристик также стоит выделить внешний диаметр, равный 9 мм, номинальную температуру в 65 градусов Цельсия, а также минимальный радиус изгиба - 5 крат диаметра.

Кабель FS10 отлично подходит для труб небольшого диаметра и может прокладываться в пластиковых трубах.

Нагревательный кабель Термо.

Является одним из главных элементов системы обогрева кровли и водостоков.

В комплект также входит монтажная лента для крепления к основанию из бетона, изолирующая гофрирующая трубка, а также инструкция на русском языке. Сечение кабеля составляет 6,7 мм.

К преимуществам изделия стоит отнести защиту жил специальным экраном из алюминиевой фольги, наличие дополнительной изоляции и армирование кабеля с применением стекловолокна.

Верхний предел температуры составляет 90 градусов Цельсия. Мощность - 20 Вт на погонный метр.

Внешняя оболочка выполнена из ПВХ. Длина «холодного» провода для соединения - 3 метра, а сечение составляет 1,5 кв. метра.

Весь модельный ряд изделия показан ниже.

Термостат ET-02-4550.

Это отличное решение для управления антиобледенительной системой. С его помощью можно управлять устройствами электрического и водяного обогрева.

К основным опциям стоит отнести наличие двух зон управления, небольшое потребление энергии, удобное программирование и наличие аварийного реле.

Устройство четко фиксирует параметры температуры и влажности. Диапазон рабочих температур составляет от 0 до 5 градусов Цельсия. Номинальный ток - 16 А.

Термостат ETR/F-1447A.

Это надежный терморегулятор, который устанавливается в щитках с помощью DIN-рейки.

Устройство применяется для стаивания снега и льда на водостоках и крышах небольших сооружений.

В нем предусмотрен выносной датчик, контролирующий температуру воздуха. Диапазон рабочих температур от -15 до +10 градусов Цельсия.

Установка может производиться вручную. Верхний предела нагрузки составляет 3,6 кВт. Номинальный ток - 16 Ампер.

Термостат ETV 1991.

Модель, которая монтируется в щитах на специальную DIN-рейку. Применение возможно для отопления всего помещения или обогрева пола.

Одна из сфер применения - обеспечение стаивания льда и снега на крышах, подогрев трубопроводов и защита внешних площадей.

Особенности - нагрузка до 3,6 кВт, а также возможность подключения выносного датчика температуры.

Диапазон работы составляет от 0 до +40 градусов Цельсия. Номинальный ток - 16 А.

Нагревательный кабель из Германии Hemstedt с длиной 16 м.

Изделие предназначено для обогрева водостока или желоба, имеющего длину до 8 метров.

Мощность составляет 25 «квадрат» на погонный метр. К особенностям стоит отнести стойкость к УФ лучам и возможность укладки в две трассы.

Общая мощность комплекта составляет 380 Вт. Управление системой производится вручную. Температурный диапазон - от +5 до +40 градусов Цельсия.

Двухжильный кабель DEVIsafe 20T.

Изделие предназначено для обогрева крыш, водостоков и желобов. Оно отличается стойкостью к УФ излучению и атмосферным осадкам.

Конструктивно имеет две жилы с экраном, выполненным из фольги и медной оплетки.

Верхний предел температуры составляет 65 градусов Цельсия. Длина «холодного» кабеля - 2,3 м. Тип изделия - резистивный. Кабель имеет диаметр равный 6,9 мм.

Кабель FS10 36 метров.

Предназначен для обогрева водостоков. Нагревательный элемент состоит из штепсельной вилки, термодатчика, электрического «холодного» и «горячего» кабеля, а также проводки «холодного» подключения длиной 2 метра.

Кабель отличается простотой монтажа. Его крепление производится с помощью хомутов, а рабочий диапазон температур составляет от -15 до +5 градусов Цельсия.

Управление системой производится в автоматическом режиме. Питание осуществляется от бытовой сети 220-240 Вольт.

Кабель Profi Therm.

Предназначен для обогрева водосточных труб и кровли с одной жилой и мощностью от 23 до 140 Вт.

Это продукт украинского производства, который снабжается соединительными муфтами по две для каждой из секций.

Изделие применяется (кроме уже упомянутого назначения) для обогрева ступеней, паркингов, дорожек и прочих конструкций.

Верхняя и нижняя температура окружающей среды составляет +75 и -20 градусов соответственно. Управление производится в автоматическом режиме. Напряжение питания - 220 В.

Кабель с термическим ограничителем длиной 22 метра.

В основе изделия две жилы, имеющие фотополимерную изоляцию. Биметаллический термостат обеспечивает работу при температуре до +5 градусов Цельсия. Отключение производится при +15 градусов Цельсия.

Основной сферой применения является обогрев труб водоснабжения. Диаметр - 8,2 мм. Максимальная рабочая температура - + 65 градусов Цельсия. Длина «холодного» участка - 2 метра Общая мощность комплекта - 220 Вт.

Кабель SMCT-FE 30W/m с двумя жилами и мощностью 4 кВт от Thermopads (Великобритания).

Мощность составляет 30 Вт на кв. метр. Основной сферой применения является утепление кровли, а также обеспечение уличного обогрева.

Общая длина составляет 134 м, а его толщина - 6 мм. К преимуществам стоит отнести минимальные потери и оптимальное использование тепла. Средний срок службы (по гарантии) составляет 10 лет.

Двухжильный кабель TXLP/2 R.

Предназначен для обогрева кровли и водосточных труб мощностью 28 Вт/метр.

Производителем изделия является Норвегия, компания Nexans. Сфера применения - нагрев ступенек, площадок, водостоков, кровли, резервуаров и труб.

Этот тип изделия надежно защищен от влаги, перегрева и УФ лучей. Он снабжается безмуфтовым соединением, что гарантирует безотказную работу кабеля в местах стыка силовой и нагревательной части кабеля.

Работа осуществляется в автоматическом режиме. Верхний предел температуры - 65 градусов Цельсия. Гарантия - 2 года.

Нагревательный кабель Hemsted длиной 19 м.

Антиобледенительная система, предназначенная для 9 м желоба и водостока. К особенностям можно отнести стойкость к УФ лучам и общую мощность 460 Вт.

Укладка кабеля производится в две трассы. Максимальная температура должна составляет 40 градусов Цельсия. Управление производится в ручном режиме. Мощность изделия составляет 25 Вт/м.

Пользу систем обогрева кровли и водостоков сложно переоценить. Они способствуют продлению ресурса кровли, устраняют наледь, защищают от образования сосулек, улучшают работу водостока и снижают риски появления протечек.

При отсутствии опыта таких работ лучше привлекать специалистов, которые знают схемы монтажа, четко соблюдают технологию работы и производят настройку системы с учетом современных требований.

5 / 5 ( 1 голос )

Причины появления наледи относятся к внешним и внутренним факторам:

  • Частые изменения температуры. Это приводит к тому, что слой снега, который уже лежал, мог подтаять, после температура упала, он замерз и его накрыл следующий.
  • Несоблюдение угла ската крыши. Он должен рассчитываться в согласии с климатическими особенностями конкретной территории.
  • Непрочищенные сливные каналы. В осенний период желоба могло засыпать листвой. Она забивает отверстия, что препятствует оттоку воды.
  • Недостаточное утепление чердачного пространства.
  • Наличие мансардного помещения. При использовании чердачного помещения как жилого выделяется пар, кроме того, это приводит к повышению температуры настила. От этого снег подтаивает, и вода замерзает на морозе.
  • Нерегулярная очистка крыши.

Чем грозит обледенение водостоков

Система обогрева водостоков обычно монтируется совместно с обогревом некоторых участков кровли. Перед устройством такого типа стоят следующие задачи:

  • Удаление сосулек и намерзших наплывов на кровле.
  • Предотвращение прогнивания кровельного настила вследствие скопления влаги.
  • Освобождение отверстий от заторов для прохождения жидкости.
  • Предотвращение резких перепадов температуры, что может привести к повреждению некоторых материалов.
  • Уменьшение веса налегающего слоя осадков, чтобы снизить нагрузку.
  • Продление срока службы настила и всей стропильной системы.
  • Автоматизация очистки крыши.

Монтируется обычно вместе с обогревом крыши

Архитектура современных домов может быть очень замысловатой. Встречаются не только здания с необычными фасадами и планировкой, но и крыши нестандартной формы. Среди возможных вариантов – плоская, односкатная, двускатная, щипцовая, многощипцовая, вальмовая, шатровая, мансардная, купольная, сферическая, фигурная. Встречаются даже вогнутые кровли.

Чем сложнее форма крыши, тем больше на ней задерживается снежных масс и больше образуется льда и сосулек при таянии снега, и тем сложнее чистить её вручную.

Играет роль и другая классификация: холодные, теплые и горячие крыши.

  • «Холодные» крыши - это поверхности с минимальным излучением тепла. Оно наблюдается в домах, где под кровельным пространством не организовано теплых помещений (кладовок, жилых комнат, зон отдыха). Снег тает только с естественным повышением температуры окружающей среды. Холодными крышами обычно бывают такие, под которыми мало свободного пространства. Это асимметричные двускатные, разные виды шипцовых, сложные фигурные кровли. Для них достаточно минимальной мощности обогревательной системы. Подойдет кабельное отопление с использованием резистивного одножильного кабеля до 20 Кв/м. Также неплохим решением может стать водяная система, поскольку ее КПД снижается по ходу цикла и максимальной эффективности не дает.
  • «Тёплые» крыши - это поверхности, на которых снег начинает таять при небольшой минусовой температуре из-за теплопотерь. Такое происходит по нескольким причинам: слишком маленький угол уклона ската, плохо смонтирована изоляция, под крышей имеется техническое помещение, дом очень старый, бреши в теплоизоляции образовались естественным образом. «Тёплой» бывает крыша любой формы, но преимущественно это сферические, вальмовые и двускатные крыши, под которыми скапливается тепло. Наиболее эффективны в борьбе со снегом и льдом будет кабельный и ИК-подогрев. При маленькой площади крыши достаточно водяного контура.
  • «Горячие» крыши – это поверхности с максимально большими теплопотерями. Нагреваться кровля может из-за неумелого монтажа изоляционной системы, наличия жилого помещения и отопительной системы в мансардном этаже, аварийного состояния кровли. Или она имеет уклон ската не больше 5 градусов.

В качестве жилых помещений обычно используются мансарды под высокими двускатными крышами и кровлями мансардного типа. Минимальный уклон встречается только у плоских крыш. Снег на них тает очень активно, даже если на улице -10 и ниже. Водяной контур для мансардных крыш неэффективен. В качестве антиобледенительной системы лучше использовать саморегулирующийся кабель с мощностью выше 20 Кв/м. Альтернативный вариант – отделка кровли изнутри рулонной ИК-плёнкой. Это одновременно поможет сохранить тепло внутри жилого помещения в мансарде.

Обогрев плоской крыши самый сложный. Помимо того, что снег с ровной поверхности никуда не скатывается и активно тает, некуда сливаться и образующейся жидкости. При минимальном уклоне она просто остается лужей на поверхности кровли, поэтому необходимо обустройство сливных воронок. Воронки тоже нуждаются в обогреве. Система водоотвода может быть двух типов: традиционная с использованием сливных отверстий и гравитационно-вакуумная.

В первом случае вода уходит в сливные отверстия самостоятельно, это происходит медленно и требует хоть какого-то уклона крыши. Во втором жидкость буквально всасывается в сливную систему за счет наличия сифонов.

Для плоской крыши подойдёт ИК-обогрев и комбинированная система. Плёнкой оборачиваются участки труб сливной системы, чтобы не промерзали, а кабель монтируется по поверхности кровли в нескольких местах. Или же трубы и кровля с нижней стороны оборудуются ИК-плёнкой. Мощность системы нужна максимальная.

На скатных крышах применяется кабельный обогрев кровли и водостоков.

Провод для обогрева водостоков укладывают вдоль карнизов и ендов. Снег вследствие разогрева тает, вода стекает по трубам вниз. Температурный режим до 10 градусов, образование наледей не происходит.

Есть несколько разновидностей кабелей.

1. Резистивный электрообогрев кровли и водостоков. Металлическая жила, 1-2 проводника. Нагревается при воздействии тока.

Недостатки:

  • нагревается по всей длине равномерно, невозможно регулировать нагрев разных участков;
  • нужно следить за состоянием – если кабель зарастет мусором, он перегреется и перегорит;
  • для получения необходимой мощности нужен точный расчет длины;
  • нельзя резать.

2. Резистивный зональный. Жилы проводника изолированы. Вокруг изоляции намотана нихромовая нить (нагревательный элемент). Нить соединяют с жилами, получается зона нагрева.

Особенности:

  • при повреждении кабеля перестает работать только одна зона, а не вся система;
  • мощность от длины не зависит;
  • можно резать.

Локальный перегрев возможен, как и в первом случае.

3. Саморегулирующийся кабель для обогрева водостоков. Между жилами расположена полимерная матрица, провод обмотан изоляцией и закрыт экранирующим металлическим кожухом.

Обратите внимание

Максимальная длина саморегулирующегося кабеля 150 метров - для загородного дома этого достаточно.

  • сопротивление и теплоотдача меняются в зависимости от погоды;
  • не нужно очищать от мусора;
  • этот способ обогрева более экономичен;
  • кабель можно резать.
  • более высокая цена;
  • быстрый износ полимера (мощность при этом снижается);
  • стартовый ток вдвое выше рабочего.

Обратите внимание

Лучше приобретать саморегулирующийся кабель для обогрева водостоков кровли со скачкообразным изменением мощности, он нагревается быстрее.

4. Комбинированная система обогрева водостоков заключается в том, что в желобах укладывают резистивный кабель, а в трубы опускают саморегулирующийся.

Это вариант дешевле, чем использование саморегулирующегося во всей системе.

В зимние оттепели и периоды межсезонья работа водосточных систем подвергается риску. В желобах и трубах происходит образование наледи, которая способна быстро нарастать и формировать целые ледяные пробки. Они замедляют работу водосточной системы, а иногда и полностью ее блокируют.

Ко всему прочему намерзший лед увеличивает вес водостоков, приводя к их обрушениям и разрывам. Избежать подобных последствий можно при помощи систем антиобледенения, основным элементом которых является греющий кабель для водостока и кровли.

Начнем с главных понятий. Что такое греющий кабель? Это проводник тока, способный преобразовывать электрическую энергию в тепловую. Количество выделяемого тепла зависит от силы тока и сопротивления токопроводящего материала.

Если вспомнить курс школьной физики, то окажется, что такой способностью обладает любой проводник. Но! Для кабеля электропроводки подобный тепловой эффект является нежелательным, поэтому за счет конструкции его стараются снизить. А для греющего кабеля – наоборот.

Чем больше тепла он будет способен преобразовать из электроэнергии, тем лучше.

В системе антиобледенения греющий кабель выполняет важнейшую функцию нагрева элементов водостока и кровли, благодаря чему образование наледи, сосулек и снежных навесов становится невозможным.

Электрообогрев предотвращает:

  • образование сосулек на водостоках и краях кровли;
  • закупорку водостоков льдом;
  • обрушение или деформацию желобов под весом льда, сосулек и снежных масс;
  • разрыв труб под воздействием льда.

Электрические кабели для обогрева водоотводов и кровли работают в сложных условиях – под воздействием влаги, отрицательных температур, механических нагрузок. Поэтому необходимо, чтобы кабели обладали следующим набором характеристик:

  • герметичностью оболочки и стойкостью к атмосферной влаге;
  • стойкостью к УФ-излучению;
  • способностью не изменять свои свойства при высоких и низких (отрицательных) температурах;
  • высокой механической прочностью, позволяющей противостоять нагрузкам от снега и льда;
  • безопасностью, связанной с высокими электроизоляционными свойствами.

Поставляются кабели в бухтах или готовых греющих секциях – отрезанных фрагментах фиксированной длины с муфтой и питающим проводом для подключения к сети.

Секции – более удобный вариант, монтировать который проще. Кабель в бухтах, как правило, применяют для водоотливов и кровель сложной конфигурации, для которых стандартные секции не подходят.

Системы антиобледенения способны работать на базе двух типов греющих кабелей: резистивных и саморегулирующихся. Разберем особенности каждого из них.

Самый обычный, традиционный вариант, характеризующийся одинаковой выходной мощностью по всей длине и одинаковым тепловыделением. Для обогрева водостоков применяют резистивные кабели c тепловыделением 15-30 Вт/м и рабочей температурой до 250°С.

Резистивный кабель для обогрева водостоков имеет постоянное сопротивление и нагревается одинаково по всей своей поверхности. Степень нагрева зависит только от силы тока, без оглядки на внешние условия. А эти условия для разных частей кабеля могут отличаться.

Например, один участок провода может находиться под открытым небом, другой – в трубе, третий – скрываться под листвой или под снегом. Чтобы предотвратить появление наледи на каждом из этих участков нужно разное количество тепла. Но резистивный кабель не может самоподстраиваться и изменять степень своего нагрева. Любая его часть будет иметь одинаковую мощность и степень нагрева.

В зависимости от конструкции, резистивные кабели подразделяются на 2 типа: последовательные и зональные.

Строение последовательного кабеля очень простое. Внутри его, по всей длине тянется сплошная токопроводящая жила, покрытая сверху изоляцией. Жила – это медный провод.

Чтобы он не стал причиной негативного электромагнитного излучения, поверх провода размещают экранирующую оплетку. Дополнительно она выполняет роль заземления. Внешний слой резистивного кабеля – это полимерная оболочка, служащая для предотвращения короткого замыкания и защиты от внешних условий.

Особенностью последовательного кабеля является то, что его общее сопротивление равно сумме сопротивлений всех его кусков. Поэтому при изменении длины провода меняется и его тепловая мощность.

Принцип действия системы обогрева

Способ крепления греющего кабеля на кровле диктуется типом материала покрытия крыши. Преимущество рекомендуется отдать видам крепежа, не нарушающего целостность кровельного настила.

Распространенным крепежным элементом является клипса SLT-C, которая устанавливается с применением самореза или гвоздя. Для гидроизоляции получившегося отверстия применяется строительный силиконовый герметик. Кроме того, могут использоваться мастики или крепеж с клеящим слоем.

Металлическая ребристая кровля позволяет использовать для монтажа кабеля клипсы SLT-C, которые закрепляются на ребрах покрытия. Если крыша плоская, греющий провод при помощи клипс и болтов с гайками монтируется на сетку, а затем вся конструкция приклеивается к поверхности.

Монтаж кабеля на черепичной кровле требует применения перфорированной крепежной ленты, которая укладывается на клей с заходом под предыдущий ряд черепицы на 75 мм. Крепление греющего кабеля к мягкой кровле может выполняться с помощью клипс, но рекомендуется использовать клейкую алюминиевую ленту: на покрытие наклеивается кусочек ленты, поперек нее укладывается кабель и закрепляется поверх вторым кусочком ленты. Так же можно монтировать нитки обогрева в желобах и в местах, подверженных воздействию ветра.

Крепеж в ендовах выполняется по натянутым тросам, либо он приклеивается к кровельному материалу – нельзя нарушать герметичность данного кровельного элемента. Для подвески кабеля в водосточной системе применяется комплект SLT-D – его необходимо закрепить на крыше или на желобе. При прокладке одной нитки нагрева, конец кабеля загибается наверх приблизительно на полметра, а затем закрепляется стяжкой.

Если скатная кровля не оборудована водосточным желобом и в период оттепелей на краю образуются сосульки, инструкция позволяет провести кабель под краем крыши – нагрев будет «обрезать» сосульки в процессе их формирования.

Система обогрева действует в автоматическом режиме. Вмешательство пользователя практически не требуется. Это обеспечивается тем, что в конструкции предусматривается наличие специального датчика, который непрерывно получает данные о температуре окружающей среды. Он передает сигнал к регулятору, который замыкает цепь подачи электрического тока и уже нагревательные элементы вступают в действие, разогревая слой снежного покрова или льда.

Состав системы обогрева

При необходимости активацию можно произвести вручную, обычно для этого предусмотрен дополнительный переключатель.

Монтаж нагревательного кабеля

Основой всего механизма является греющий кабель. Для кого-то это понятие является чем-то новым, но на самом деле такие решения применяются уже не один год.

Греющий кабель резистивный

Резистивный. По внешнему виду он напоминает обыкновенный одножильный или многожильный алюминиевый кабель в оплетке. Нагревание происходит за счет внутреннего сопротивления проводника. Температура легко поддерживается на одном уровне, что гарантирует надежность системы. Обычно он находится в доступной ценовой категории.

Саморегулирующийся. Строение этого проводника сложнее, а также выше его стоимость. Как следует из названия, этот кабель может функционировать автономно, без участия пользователя. Это значит, что на различных участках может быть разная температура. Объясняется это следующим механизмом: между двумя жилами находится изолятор, который в определенной мере пропускает электрическую энергию.

Каждый из этих вариантов обладает своими сильными и слабыми сторонами. Резистивный:

  • быстрый разогрев;
  • простота монтажа двухжильного кабеля;
  • простота расчета мощности на погонный метр;
  • нет особых нюансов с подключением.

К недостаткам можно отнести:

  • необходимость укладки конкретной заявленной длины;
  • перерасход электроэнергии на неравномерных участках;
  • в качестве проверки до монтажа доступно только измерение сопротивления.

К плюсам саморегулирующегося относятся:

  • возможность использования без терморегулятора;
  • монтаж отрезка произвольной длины;
  • устойчивость к физическому воздействию;
  • более экономичное потребление по сравнению с резистивным;
  • устойчивость к перепадам напряжения;
  • сравнительно высокая цена;
  • медленный разогрев;
  • высокая стартовая мощность.

В некоторых ситуациях ради экономии средств эти два вида комбинируют. Например, по скату крыши, где покров снега или льда примерно одинаковый, пускают резистивный, а в желоба, стоки и воронки укладывают саморегулирующийся кабель.

Обычно подогрев кровли осуществляется с использованием в системе резистивных кабелей, так как подобный вариант достаточно эффективен и отличается невысокой ценой. Принцип работы резистивного кабеля заключается в том, что токопроводящая металлическая жила нагревается за счет возникновения внутреннего сопротивления. Такая жила имеет покрытие в один или два слоя изоляции, далее идет стальной либо медный экран.

Жил-проводников может быть несколько. При использовании одножильного кабеля необходимо предварительно провести греющий контур.

Электрический подогрев кровли при помощи таких кабелей отличается следующими преимуществами:

  • относительно невысокая цена системы;
  • непродолжительный монтаж;
  • отсутствие стартовых токов;
  • постоянная мощность.

Но в последнем плюсе имеется и минус, так как на различных участках кровли и желобов может требоваться разная мощность, а в этой системе она стабильна, теплоотдача кабеля одинакова. Это может приводить к тому, что на одних участках будет наблюдаться перегрев, тогда как на других мощности просто не хватит. Да и резать такой кабель при монтаже нельзя, может сильно снизиться его теплоотдача.

Собственно, система обогрева для водостоков не так уж и сложна, однако, чтобы она работала максимально эффективно, следует укладывать кабель на всех участках, где образуется наледь, и в местах схода растаявшего снега. В кровельных ендовах кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум – в 1 м от начала свеса. На каждый квадратный метр ендовы должно приходиться 250-300 Вт мощности.

На плоских участках крыши обустраивают обогрев фрагмента кровли, находящегося непосредственно перед водосбором. Так талая вода будет беспрепятственно попадать в трубу

По кромке карниза провод укладывается в виде змейки. Шаг змейки для мягких кровель – 35-40 см, на жестких кровлях его делают кратным рисунку. Длина петель выбирается с таким расчетом, чтобы на обогреваемой поверхности не возникало зон холода, иначе здесь будет образовываться наледь. Кабель укладывается на линии отрыва воды по капельнику. Это может быть 1-3 нити, выбор осуществляется исходя из конструкции системы.

Греющий кабель монтируется внутри водосточных желобов. Обычно здесь укладываются две нити, мощность подбирается в зависимости от диаметра желоба. Внутри водостоков укладывается одна греющая жила

Особое внимание следует уделить выходам труб и воронкам. Обычно здесь требуется дополнительный обогрев

При выборе электрического кабеля для системы подогрева следует учитывать:

  • технические характеристики;
  • возможность изменения монтажной длины (кабель с фиксированной длиной сегментов сложнее в укладке);
  • специфику использования (рекомендации изготовителя относительно места монтажа).

Отечественные и зарубежные производители предлагают электрокабель различных видов:

  • резистивный;
  • бронированный;
  • зональный;
  • саморегулируемый.

Резистивный греющий кабель для кровли характеризуется фиксированной длиной секций, которая может составлять 10 – 200 метров. Выделяемая мощность – от 5 до 30 Вт/м. К преимуществам продукции относится доступная стоимость. Минусом является одинаковая теплоотдача по всей длине, в то время, как различные участки крыши требуют различного количества тепла. В результате на одних участках система будет работать вхолостую, а на других ее мощности не хватит для необходимого прогрева конструкции.

Бронированный электрокабель – достаточно новое изобретение. В отличие от резистивного имеет температуру нагрева до 150 °С и обладает повышенной механической прочностью. Применяется для монтажа на эксплуатируемых кровлях, так как укладывают греющий кабель такого типа на бетонную основу. В процессе можно корректировать длину сегмента в пределах 1-2 метров.

Зональный кабель главным образом предназначен для прокладки в водосточных трубах и желобах. Подобно резистивному, зональный характеризуется фиксированной мощностью теплоотдачи (до 200 Вт/м). При этом устройство греющих кабелей на кровле можно выполнять со свободной подгонкой по длине в процессе монтажа.

Саморегулируемый характеризуется способностью подстраиваться под окружающие условия. Теплоотдача варьируется в пределах 6-100 Вт/м и полностью зависит от количества наледи в районе укладки. Чтобы смонтировать систему обогрева крыши, саморегулируемую нитку можно укладывать отрезками любой длины – ограничивается только максимальная длина, которая составляет от 6 до 150 метров в зависимости от марки.

Свою высокую стоимость саморегулируемый кабель окупает в процессе эксплуатации системы, которая испытывает меньшую потребность в распределительных линиях и обеспечивает существенную экономию электроэнергии.

Система обогрева крыши включает целый ряд устройств и комплектующих, в том числе:

  • греющий кабель с крепежными элементами для соответствующего типа кровли;
  • кровельная воронка с электроподогревом;
  • элементы снегозадержания, предотвращающие повреждение кабеля;
  • коммуникационные линии (силовые и информационные провода и т.д.);
  • датчики, терморегуляторы, органы автоматического управления системой.

Применение аппаратуры защитного отключения является обязательным! В случае нарушения изоляции провода такое устройство мгновенно обесточивает греющие линии.

Резистивный кабель представляет собой достаточно мощную систему. Его жила чаще всего создается из нихрома. Этот сплав быстро набирает высокую температуру при прохождении по ней электричества. Номинальная мощность такого провода составляет 300-350 Вт/м. Если этот показатель будет меньше, система не сможет выполнить возложенные на нее функции в сильные морозы.

Вокруг нихромовой жилы есть несколько слоев изоляционных материалов. В результате провод имеет сечение около 7 мм. Резать жилу нельзя. Она соединяется с проводом для подключения в сеть специальной пайкой. Ее практически невозможно сделать качественно в домашних условиях. Гарантия на разрезанный провод в этом случае не распространяется.
