Всё об отвертках: виды, материалы и госты. Виды отверток и их назначение: особенности и сравнение моделей ведущих производителей Какие бывают отвертки виды
Не в каждом доме имеется большой набор инструментов, но в каждом есть пара отверток, с помощью которых можно заниматься такими работами как:
- установка розеток и выключателей;
- разборка и сборка мебели;
- ремонт бытовой техники, компьютера;
- техническое обслуживание автотранспорта, велосипедов;
- или доме.
В наше время для ввиничвания – отвинчивания различных саморезов и шурупов есть такой замечательный электроинструмент как шуруповерт, но не всегда и везде его использование удобно и оправданно.
К примеру, с ним довольно трудно «подлезть» в узкое место.
Кроме того, для его работы нужна электроэнергия, к которой не всегда есть доступ.
Ну и главное – просто ни к чему, ведь мелкий ремонт можно делать с помощью простой компактной и недорогой отвертки.
Отвертка появилась в жизни человечества вместе с винтом примерно в 16 веке. Первоначально для откручивания — вкручивания пользовались ключом, так как головка винта была шестигранной. Но с появлением паза в головке винта стали использовать такой инструмент как «тупая стамеска», которая со временем и превратилась в отвертку.

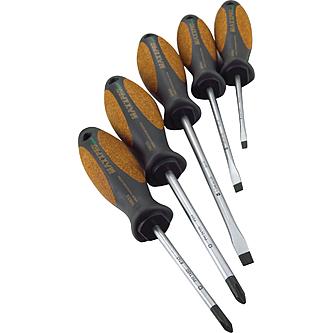

Устройство отвертки
В конструкции отвертки можно выделить три части:
- наконечник (жало);
- стержень;
- рукоятка.
Форма наконечника соответствует форме шлица крепежного элемента – винта, шурупа, самореза. В прежние времена самым популярным был инструмент с прямым шлицем, но сейчас гораздо чаще используется крестообразный.
Есть шестигранные шлицы и шлицы в виде звездочки. Другие формы встречаются редко.
Для наконечника очень важны такие свойства как прочность и твердость. Для того чтобы он лучше удерживался в шлице, у его подвергают специальному напылению с повышенным коэффициентом трения.
Стержень может иметь различные длину, диаметр и форму. Обычно он имеет длину 100 — 200 мм. Для защиты от коррозии он может быть покрыт защитным напылением.
Для работы в тесных местах используются короткие отвертки, а для труднодоступных мест лучше подходят длинные.
Сечение стрежня может быть круглым, квадратным или шестигранным. В последнем случае, при необходимости создать больший крутящий момент, его можно захватить гаечным ключом.
Стержень должен быть максимально надежно зафиксирован в рукоятке. Если соединение некачественное, то есть риск его проворачивания. Иногда стержень пропускается через всю рукоятку и с обратной стороны заканчивается пластинкой – пяткой. По такой отвертке можно стучать молотком без вреда для ручки.
Рукоятка может быть изготовлена дерева, пластика. Некоторые снабжены резиновыми вставками.
Форма рукоятки может быть самой разной, но большинство производителей стараются сделать ее эргономичной – для удобства захвата инструмента.
Форма рукоятки чаще всего цилиндрическая, но можно встретить и Т-образную или пистолетного типа.
Некоторые рукоятки на обратной стороне могут быть снабжены металлической головкой под гаечный ключ.
Хорошо, если в рукоятке есть сквозное отверстие, тогда отвертку можно повесить на крючок или шнурок.
Виды отверток
Отвертка эволюционировала вместе с усложняющейся техникой. Появлялись новые виды болтов, а вместе с ними и новые разновидности отверток. И сейчас можно встретить отвертки самой разной формы, но многие из них используются лишь в сочетании
Сегодня имеется пять наиболее часто используемых видов отверток:
- Плоская или прямошлицевая (SL). Ее жало представляет собой плоскость вроде лопатки и предназначена для работы с винтами, используемыми в простейших соединениях. Именно этот вид широко используется в быту Для мелких электромонтажных работ, крепления полок.
- Крестовая отвертка (PH). Ее жало имеет форму конуса с четырьмя гранями, которые входят в крестообразный шлиц крепежного элемента. Благодаря форме, количество точек соприкосновения отвертки с винтом вдвое больше, чем у плоской отвертки. Это позволяет очень надежно затянуть винт, соединяя детали различного оборудования или автомобиля.
- Шестигранная отвертка (HEX) имеет рабочую часть в форме шестигранника. Такой инструмент имеет крутящий момент в 10 раз превышающий момент крестообразной отвертки. Этот вид отверток используется при ремонте различной электротехники.
- Звездообразная отвертка (TORX) имеет рабочую часть в форме шестиконечной звезды. Она при ремонте сотовых телефонов и некоторой другой техники.
- Крестообразная отвертка с направляющими (PZ) имеет не только крестовой профиль, но и небольшие дополнительные грани. Она еще более плотно, чем обычная крестовая входит в крепеж с глубоким шлицем, который нередко используется для сборки мебели.
Маркировка отверток
Отверток в магазинах продается много. Как узнать, какая именно нужна вам? Для этого существует маркировка отверток.
Например, для крестообразных отверток (PH и PZ) имеется таблица соответствия обозначений отверток и размеров крепежных элементов, для которых их можно использовать:
| № отвертки | Диаметр стержня, мм | Длина стержня, мм |
| 0 | 4 | < 80 |
| 1 | 5 | 80 – 100 |
| 2 | 6 | 100 – 120 |
| 3 | 8 | 120 – 150 |
| 4 | 10 | 150 — 200 |
Есть также соответствие между номером отвертки, ее диаметром и длиной стержня:
| № отвертки | Диаметр наружной резьбы винта, мм |
| 0 | <2 |
| 1 | 2,1 — 3 |
| 2 | 3,1 — 5 |
| 3 | 5,1 — 7 |
| 4 | >7,1 |
Маркировка может содержать как буквенную, так и цифровую часть.
Например, PH3*150, где буквы означают вид отвертки – прямая; 3 – номер, определяющий диаметр крепежного элемента; 150 – длина отвертки.
Также в маркировке могут присутствовать данные о металле, использованном для изготовления рабочей части. Например, CrMo – хромомолибденовая сталь, CrV – хромванадиевая. Инструмент из этих сталей к температурным воздействиям, механическим повреждениям и коррозии.
Специализированные отвертки
Есть отвертки, предназначенные для работы в определенных условиях и снабженные специальными приспособлениями. К ним относятся:
- Отвертка, оснащенная храповым механизмом (трещоткой). Наличие этого механизма позволяет стержню с наконечником свободно вращаться в рукоятке в одном направлении. Это позволяет работать, не извлекая наконечник из шлица и не отрывая руки от рукоятки. При необходимости сменить направление вращения, нужно воспользоваться рычажком, переключающим направление.
- Для работы с оборудованием, находящимся под напряжением, отвертки покрывают изолирующим покрытием рукоятки и стержня. на определенные переделы напряжения, о чем имеется маркировка на ручке.
- Зубчатая передача или гибкий вал. Такие инструменты используются при работе в стесненных условиях.
- Универсальные отвертки – инструмент, позволяющий с одной рукоятью использовать несколько наконечников, которые могут храниться в отдельном футляре или прямо внутри рукоятки.
Таким образом, имея несколько отверток различного вида и длины, можно произвести практически любые работы, встречающиеся в быту.
Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.
Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом - для работы с шурупами и винтами.
Основные части отвертки - это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками . Таким образом, в самом простом виде, отвертка - это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.
Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.
Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.
Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.
В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом - прямым (шлицевым) или крестообразным , - это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.
Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.
Следующий тип наконечника - крестообразный , его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.
Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.
Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.
Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.
Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.
Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.
Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.
Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.
Шлицы типа One-way встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.
Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.
В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.
Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других - диаметр шурупа. Для Torx - cтандартизированный номер и т.д.
С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом , так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.
Популярны наборы с наконечниками . Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней - компактно и практично.
Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда - наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.
Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.
Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.
Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком . В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.
Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы , чтобы не допустить искажений в .

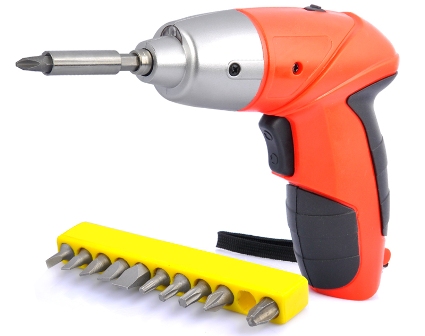

Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки , такие как шуруповерты, пневмоотвертки, дрели - все это прогрессивные решения, позволяющие облегчить слесарные работы.
А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.
Шлицевая (Плоская) отвертка — SL
Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.
Крестообразная (Крестовая) отвертка — PH
Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.
Крестообразная с направляющими — PZ
Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.
В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.
Звездообразная отвертка — TORX
Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX
Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.
Прочее
Спаннер
— специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq
или Torq-Set
— Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing
— Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.
Вряд ли кто-то из профессиональных ремонтников или домашних мастеров не считает обычную отвертку крайне важным и необходимым инструментом, так как спектр ее применения очень широк. Этот нехитрый инструмент позволяет заметно упростить рабочий процесс, иногда он применяется не по прямому назначению, но очень выручает работника. Следует знать о том, какие существуют виды отверток, если вам предстоят какие-либо серьезные ремонтные работы в доме, гараже и т. п. Эти знания помогут выбрать нужный инструмент и избежать неудобств при выполнении тех или иных задач.
История изобретения
Потребность в подобном инструменте появилась с изобретением винтов , о которых упоминалось еще в XVI столетии. Сперва эти крепежные элементы откручивали ключами, потому что головка винта была 6-гранной. Винты не всегда вкручивались и выкручивались легко, поэтому в их головке делали паз, куда вставляли плоскую часть тупой стамески, позднее получившей свое современное название.
Принято считать, что отвертку изобрели в XVII в. В то время ее широко применяли при изготовлении оружия и точных механических изделий. Доказывает это наличие в пистолетах и мушкетах того столетия винтов с прямым шлицем. До Х. Х. в. не было других видов шлицев. Эволюция инструмента произошла, когда с канадским коммивояжером Петером Робертсоном произошел мелкий несчастный случай: при закручивании винта рабочая часть инструмента выскользнула из прямого паза и поранила ему руку. В итоге он придумал конструкцию шляпки винта не со сквозным шлицом, а с квадратным углублением в центре.
Ноу-хау получило название «робертсоновкий винт», а для закручивания таких винтов требовался инструмент с измененной формой рабочей части. Благодаря нововведению обеспечивалось:
- лучшее центрирование;
- безопасность вкручивания;
- увеличение усилия.
Новый крепеж стал использоваться в машиностроении, в частности, на заводах «Форд».
Запатентовал изобретение американец Генри Филлипс. Винты с крестовым шлицом в 1940-е годы использовались в производстве самолетов-бомбардировщиков.
С развитием конструкций крепежа и сфер его применения разрабатывались и новые конструкции фигурных отверток, каждая из которых соответствует определенной форме шлица. Есть более 10 разновидностей инструмента.
Разновидности инструмента
Наиболее известные и часто применяемые следующие виды:
Существуют также изделия, использующиеся в определенных условиях , поскольку имеют особые приспособления. А это:
Профессиональные изделия
Кроме простого инструмента, широко применяются профессиональные отвертки особой формы. Домашние мастера, как правило, не пользуются им, так как сфера применения инструмента очень узкая.
Рассмотрим эти отвертки:
Выбор модели и бренда
Отвертки выпускаются многими производителями разных стран. Есть аналогичные инструменту виды бит, но чаще они применяются с шуруповертами .
Для правильного выбора типа изделия оценивается частота его применения. Если планируется периодическое использование в хозяйственных целях, подойдут и недорогие модели. В этом сегменте хорошо себя зарекомендовали бренды: Fit, Stayer и Matrix. Частое применение или профессиональная деятельность требует приобретения более дорогого изделия, чей срок службы значительно больше благодаря повышенной прочности. Продукция подобного качества выпускается компаниями «Арсенал» и Kraftool.
Дорогими моделями очень высокого качества являются инструменты марки Gedoro, которые приобретают профессионалы. Срок их службы в восемь раз превосходит срок службы других моделей.
Требования к качеству
Отвертки должны быть надежными и прочными . Чтобы инструмент служил долго, внимание нужно обращать на следующие факторы:
Обслуживание и уход
Кроме откручивания-закручивания крепежа,
отвертка используется также
, если нужно, например, поддеть съемные пластиковые панели, соскоблить краску или грязь с какой-либо поверхности, отделить прикипевшие прокладки. Еще инструмент нередко выполняет функцию стамески или зубила. В любом случае он изнашивается. Если не удается открутить винт, проверьте заточку рабочей части отвертки.
Затачивается отвертка, как коньки, и конец должен быть притупленным. Крестообразную отвертку заточить сложно, но небольшой запас длины граней позволяет это сделать. Заточка производится ограниченное количество раз и при крайней необходимости.
А также можно намагнитить инструмент. Отвертка с магнитным концом очень удобна, так как фиксирует крепеж до закручивания. Еще с помощью этого инструмента достают закатившиеся в уголки винты. Многие отвертки продаются с намагниченным жалом. Чтобы намагнитить обыкновенную отвертку, оставьте ее на продолжительное время возле мощного магнита. Еще лучше, если отвертка хранится на магните.
Самостоятельное изготовление инструмента
Сделать отвертку можно из прута или гвоздя подходящего размера
. Заготовка с одного конца обтачивается в форме плоского шлица, другой конец рекомендуется загнуть буквой «Г», для хорошей фиксации в руке. При имеющемся запасе бит для инструмента со сменными жалами можно сделать отвертку из двух шайб и болта. Крестообразная отвертка может быть сделана из старого ключа для замка соответствующей формы. Ключи выполняются из довольно прочного материала, который изнашивается небыстро. Такую отвертку можно прикрепить на связке ключей, что он постоянно был под рукой.
Итак, вы узнали кое-какую информацию об инструменте отвертка. Да, он очень распространен, тем не менее надеемся, что нечто новенькое вы все же почерпнули из нашей статьи.
Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.
Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.
А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».
Принятая в технической литературе маркировка таких отверток следующая: SL , («Slotted») – шлицевая. Например, маркировка SL 5,5 – означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм.
B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».
PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL .
С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».
Общепринятая техническая маркировка: PZ («Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН . Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).
D) Отвертка «звездочка». Почему она так называется – видно из рисунка.
Техническое обозначение: Torx . Она запатентована патент американской компанией @Camcar Textron USA@. Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН
Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx .
F) Отвертка - «шестигранник».
Техническая маркировка: Hex . Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).
Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.
G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex .
H) Еще одна экзотическая отвертка – «отвертка-трилистник».
Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.
I) Редкая «крестовая асимметричная отвертка».
В технической литературе обозначается, как Torq . Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.
K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.
Размеры шлицев
Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) - различные глубину и ширину.
Шлицы других форм - могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.
Таблица 1
Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.
Таблица 2.
|
Номер отвертки |
Диаметр стержня, мм |
Длина стержня, мм |
