Обустройство вентиляции для канализации в частном доме. Вентиляция канализации в частном доме своими руками Вентиляция в канализации частного дома

Содержание статьи

Главное по теме

Даже самая простая канализационная система является незамкнутым пространством. Она соединяется через различные приспособления с сантехническими приборами, которые отсекаются от самой канализации гидрозатворами, а с другой стороны открытым патрубком соединяется со сточными ямами, септиками или другими сооружениями для сборки стоков. По понятным причинам воздух внутри системы имеет неприятный запах, а значит, его надо будет отводить, чтобы он не скапливался в больших объемах и не стал просачиваться в помещения. Поэтому надо подумать о вентиляции в канализацию.

Нужна ли вентиляция в канализации

Этот вопрос уже давно не ставиться, потому что даже в туалет на загородном участке во дворе устанавливают фановую трубу, чтобы через нее отводить неприятные запахи и газы, образующиеся в процессе разложения фекалий. А что тогда говорить о большом частном доме. Ведь здесь располагается большое количество сантехнических приборов, которые напрямую связаны с канализацией. И отвод стоков через них проходит куда больше, чем в дворовом туалете.

Но для чего нужна вентиляция канализации в частном доме. В первую очередь это связано с возможностью высыхания воды в гидрозатворах сантехнических приборов, когда дом оставляется на длительное время без проживания в нем. Неприятные запахи через сифоны начнут проникать в жилые и нежилые помещения. Чем это чревато и говорить не стоит.

Но и это еще не все. Существуют чисто физические законы, которые требуют наличия фановой трубы. Представьте себе замкнутую систему канализации, герметично закрытую с одной стороны, к примеру, септиком, с другой сифонами с водой. При спускании воды из того же унитаза внутри канализационной системы под действием движущейся с большим напором воды возникнет избыточное давление газов и воздуха, которое будет противодействовать, то есть, стараться пойти противотоком воде. А значит, их часть, пусть даже самая небольшая, обязательно проникнет в помещение туалета.

Правила устройства

К проектированию и сооружению канализационной вентиляции частного дома надо подходить с позиций определенных требований, которые гарантируют эффективную работу системы. Вот основные требования:

• вытяжная труба должна располагаться выше кровельного материала минимум на 1 м;
• если в доме планируется установить несколько канализационных стояков, которые будут объединяться в одну выходную трубу, то их сооружают из труб одинакового диаметра;
• колпаки сверху фановых труб не устанавливаются, потому что зимой на их внутренних плоскостям может образоваться конденсат от исходящих теплых газов, что обязательно приведет к закупорке трубы или уменьшению ее сечения;
• вентиляционная система для канализации – это отдельный контур, который с общедомовой вентиляцией объединять нельзя;
• нельзя соединять эту систему с дымоходами;
• от окон и балконных дверей вентиляционная труба должна располагаться минимум на расстоянии 4 м;
• не рекомендуется монтировать фановую трубу рядом со свесами крыш, от атмосферных осадков она может прийти в негодность, оптимальный вариант установки – сквозь кровельный материал на крыше.

Варианты устройства

Вентиляцию системы канализации собирают по определенной схеме, которая обязана создать нормальные условия работы в первую очередь самой канализации. Поэтому в независимости от количества точек сброса стоков и этажности постройки система должна работать эффективно. Сегодня предлагается два варианта сооружения вентиляции:

1. С помощью фановых труб.
2. С помощью вакуумных клапанов.

Но необходимо отметить, что существуют нормативы сооружения канализационной вентиляции, при которых фановая труба должна присутствовать обязательно.

• если в доме в несколько этажей, а точки слива находятся не ниже первого этажа;
• если диаметр канализационных стояков не меньше 0,5 м.

К тому же надо добавить, специалистами отмечается, что при установке вакуумных клапанов система вентиляции работает не так эффективно, когда в ней стоят фановые трубы.

Фановая труба для канализации

Фановая вентиляция, как уже было сказано выше, лучший вариант. Но необходимо отметить, что существуют определенные правила ее монтажа, что при неправильной сборке может повлиять на эффективность работы всей системы. Поэтому стоит обратить внимание именно на требования.

1. Фановый стояк – это обычная труба, из которой собирается канализация частного дома. Сегодня чаще всего используют пластиковые трубы, которые и по цене дешевле, и по весу нетяжелые, что обеспечивает простоту монтажных процессов.
2. Диаметр фанового стояка выбирается из расчета – не быть меньше диаметра стояка канализации.
3. Стояки вентиляции можно объединить в один общий, если между ними незначительные расстояния. В противном случае лучше выводить каждый стояк.
4. Сборку вентиляционной системы проводят на этапе строительства дома. При этом под нее формируется канал с люками для ревизии.
5. Если через кровельный материал выводятся трубы различного назначения, то верхний торец вентиляционного отвода должен быть выше всех остальных.
6. Как показывает практика, дефлектор, установленный на фановую трубу, эффективность вентиляции не повышает. Так что в нем нет никакой необходимости.

Так как вентиляция фановой трубой собирается из труб канализационных, то их сборка проводиться с помощью фитингов или раструбным соединением. Это и в том, и во втором случае проще простого. Специалисты же рекомендуют стыки между участками и отрезками промазывать силиконовым герметиком для стопроцентной герметизации соединения.

Вакуумные клапаны

Клапаны вентиляции канализации вакуумного типа – это небольшого размера приспособления, которые можно установить на любой участок канализационной системы частного дома: на стояки или горизонтальные участки. Предпочтение лучше отдать стоякам.

Собой этот прибор представляет пластмассовый корпус, внутри которого располагается патрубок с диаметром, соответствующим диаметру трубы канализации. Патрубок сверху подпирается клапаном, который в свою очередь подпирается пружиной. При этом соединение патрубка и клапана очень герметично.

Работает прибор очень просто. Созданное сбросом воды избыточное давление давит на клапан, который открывается. Через него в систему попадает извне воздух, который выравнивает давление в канализации до нормального. Затем, как только давление упало, пружина возвращает клапан на место, то есть, происходит перекрывание вентиляции. В принципе, неплохая система, но есть у нее один недостаток – вакуумный клапан не может сдерживать проникновение неприятных запахов в помещения дома, если в сантехнических приборах пересох сифон.

Требования к аэраторам, это еще одно название вакуумных клапанов.

1. Вакуумный клапан устанавливается в проветриваемых помещениях, но не в жилых. Оптимально – чердак. Если это городская квартира, то туалет.
2. Высота установки – выше всех сантехнических приборов.
3. Температура эксплуатации – не ниже 0°.
4. Диаметр труб для вентиляции канализации с помощью клапана – или 50 мм, или 110.

Вентиляция септика

В загородных домах, которые построены в поселках, где нет общей канализации, сооружают автономную систему отвода и сбора стоков. Сегодня для сборки в основном используются септики. Это устройства, которые частично перерабатывают отходы жизнедеятельности человека, выдавая, как конечный результат своей работы, почти чистую воду. Ее еще называют осветленной.

Вся сложность организации вентиляции септика заключается в том, что многие люди не понимают, как работает само очистительное сооружение. Для потребителей важно, чтобы стоки просто покидали их дом. А что происходит внутри емкости, никого не волнует. А ведь уровень стоков в септике может вырасти до максимального показателя, при котором вентиляция работать уже не сможет. Для нее нужен определенный объем воздуха, которым частично заполняется септик. И этот объем не должен быть меньше 30% от общего объема резервуара.

Это важно знать и понимать. Если это однокамерная емкость, то вентиляцией может стать неплотно закрытая крышка. Если это многокамерная конструкция, тогда в ней должна быть предусмотрена фановый патрубок. Он может быть установлен в единственном числе, или это может быть несколько патрубков в каждом отсеке септика. Примерная схема вентиляции септика представлена на изображении:

Сегодня производители септиков предлагают высококачественные модели, с помощью которых очистка канализационных стоков доведена до 99%. Это сложное оборудование, оно энергозависимое, а значит, в его конструкцию установлены и агрегаты, отвечающие за вентиляцию. Обычно в такие септики устанавливается компрессор, который в стоках поддерживает необходимое количество кислорода. Это необходимо для того, чтобы поддерживать жизнедеятельность аэробных бактерий, которые питаются нечистотами, перерабатывая их. То есть, воздух в септике всегда присутствует, он находится под давлением, а значит, установленная вентиляционная труба – это достаточный атрибут вентиляции септика.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

1. Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
2. Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
3. Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала. Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир.

Вентиляция канализации в частном доме – система непростая. И чтобы она работала хорошо, необходимо:

• провести расчеты, которые в основном касаются количества стояков и диаметра используемых для них труб;
• монтаж канализационной вентиляции проводить строго по выбранной схеме с учетом проведенных расчетов;
• фановая труба устанавливается в обязательном порядке, даже если монтируется и вакуумный клапан;
• ее вывод только через кровлю;
• если это невозможно, то стояк устанавливается около стены с выводом за пределы кровельной конструкции;
• вакуумный клапан канализации устанавливайте на чердаке.

Жильцы многоквартирных зданий заботы об исправном функционировании канализационной системы чаще всего возлагают на плечи приходящих сантехников. Владельцы частных домов часто все делают своими руками. Систему удаления сточных вод они организуют самостоятельно, при этом далеко не все задумываются о необходимости проветривания канализации на этапе проектирования здания.

В результате этого через некоторое время в жаркую погоду или при сильном ветре в жилище ощущается неприятный запах, а при нажатии на кнопку унитаза возникают неприятные чавкающие звуки. Приходится решать неожиданно возникшую проблему и оборудовать канализационную вытяжку.

Схема вентиляции канализации в частном доме

Нужна ли вентиляция внутренней канализации

Существующие строительные нормы и правила позволяют не оборудовать проветривание во внутренней канализации домов с малым объемом сброса сточных вод. При этом высота здания не должна превышать двух этажей. В том случае, когда общий объем сточных вод превышает диаметр приемной канализационной трубы, обустройство вентиляции обязательно даже в одноэтажном доме.

В качестве примера представим, что сливная труба унитаза имеет в сечении восемь сантиметров, а стояк – двенадцать сантиметров. Если спустить воду из одного унитаза, стояк не перекроется потоком жидкости, а вот, если смыв произвести из двух унитазов одновременно, произойдет переполнение канализации. Таким образом, можно предусмотреть вероятный сброс сточных вод возможными сантехническими приборами и понять, нужно ли обустраивать вытяжку внутренней канализации. Необходима она в следующих случаях:

• если сечение стояка меньше или равно пяти сантиметрам;
• туалеты и раковины расположены на всех этажах здания высотой в два и более этажей;
• в доме имеется ванна большого объема;
• на участке есть искусственный водоем в виде пруда или бассейна.

Причиной возникновения неприятного запаха может быть также пересыхание воды в гидрозатворах сифонов.

В конструкции этих элементов имеются изогнутые трубки, которые всегда должны быть заполнены водой для предотвращения выхода канализационных газов наружу. Если вода в гидрозатворе отсутствует, жилые помещения частного дома наполняются миазмами.

Если такая проблема возникает при длительном отсутствии жильцов, для предотвращения распространения запаха из канализации нужно залить немного растительного масла в соответствующее сливное отверстие. Тогда вода в гидрозатворе не высохнет, и проблема возникать не будет.

Существующие схемы канализационной вентиляции

Существуют две схемы канализационной вентиляции – внутренняя и наружная. Выполняются они при помощи фановых труб, которые вытягивают канализационные газы наружу, обеспечивают поступление свежего воздуха и регулировку давления в системе слива.

Внутренняя вентиляция канализации в доме

Внутренняя схема предусматривается на этапе проектирования здания. В таком варианте фановая труба фактически является продолжением основной сливной трубы, крепится к ней и выводится наружу. Сечение обеих труб должно быть одинаковым.

Соединять фановую трубу с печной трубой или вентиляцией жилых помещений нельзя.

Выходное отверстие трубы располагают в отдалении от оконных проемов, балконов и выводят на крышу. Возвышение над плоской кровлей составляет около тридцати сантиметров, чердачной - около пятидесяти. Для предотвращения попадания внутрь канализации атмосферных осадков и посторонних предметов устанавливается козырек.
Наружная вентиляция канализации в частном доме

Наружную вентиляцию приходится обустраивать, если на этапе проектирования жилья она не была предусмотрена, и в потолочных перекрытиях не оборудованы люки для ее выведения. В этом случае вытяжная труба присоединяется к системе удаления сточных вод и размещается за пределами здания. Располагать ее можно следующими способами:

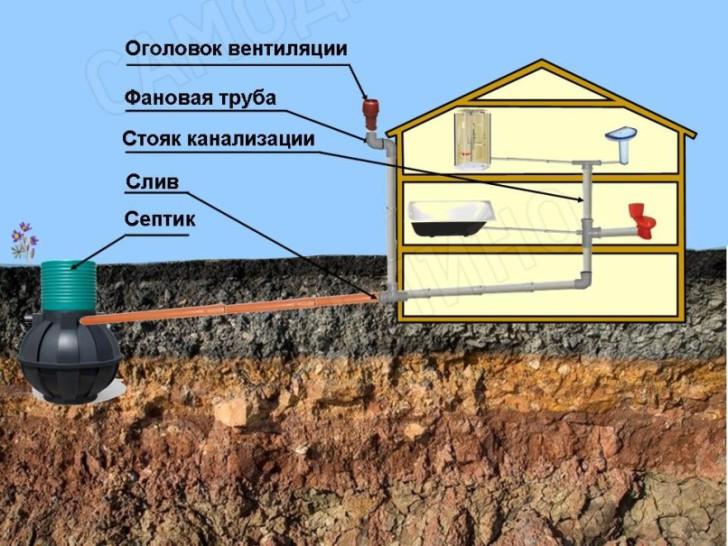

• если провести канал вентиляции по наружной стороне здания, тогда внешне конструкция будет напоминать водосток;
• вмонтировать вентиляционную трубу непосредственно в выгребную яму;
• укрепить ее не на наружной стене, а на сарае или заборе, стараясь не доставлять неудобства соседям.

Правила монтажа фановой трубы

Фановая труба предназначена для создания разряжения внутри канализации, поэтому для создания естественной тяги ее входной конец монтируют в теплом помещении, а выходной - находится в холодном. В потолочном перекрытии дома следует обеспечить проходной канал. Стыки и фланцевые соединения трубопровода тщательно герметизируют. При наличии нескольких стояков их объединяют в одну трубопроводную сеть.

Оголовок вентиляции можно подобрать для любого типа крыши

Если на кровле имеется печная труба или выход вентиляции жилых помещений, фановую трубу следует располагать на более высоком уровне. Расстояние до балконов и окон должно составлять не менее четырех метров.

Правильно смонтированная фановая труба не позволяет распространяться неприятному запаху, даже если в гидрозатворах сифонов по каким-либо причинам нет воды. В результате создаваемого ею разряжения теплый воздух из жилых помещений втягивается внутрь канализации, и неприятный запах исчезает.

Выход вентиляции сквозь кровлю

Оставлять выходное отверстие вытяжной трубы канализации в чердачном помещении не рекомендуется, так как оно не проветривается должным образом, и запах может проникнуть внутрь дома. Трубу необходимо протянуть сквозь кровлю. Работа выполняется в следующей последовательности:

• прокладку вытяжной трубы заканчивают в чердачном помещении;
• на поверхности крыши закрепляют концевой отрезок трубы;
• с помощью гофрированного переходника соединяют два отрезка трубы.

Концевой отрезок трубы закрепляется на поверхности кровли с помощью изготовленного из полимерного материала гибкого и эластичного переходника. Его манжета герметизируется и надежно крепится винтами или другим крепежом. Наиболее просто и надежно использовать для монтажа на крыше вентвыход фабричного изготовления, предназначенный для конкретного вида кровли.

Проход фановой трубы через кровлю

В обычных условиях теплый воздух, который выходит из вентиляционного канала, не позволяет обмерзать выходу канализационной вентиляции. Заметим, что в регионах, где температура зимой может опускаться ниже тридцати градусов, происходит намерзание льда и закупоривание выходного отверстия вентиляции. В этом случае необходима теплоизоляция как участка вентканала на чердаке здания, так и его выхода на крыше.

Как сделать своими руками дефлектор фановой трубы

На выходе фановой трубы устанавливается дефлектор. Делается это для повышения эффективности естественной тяги за счет аэродинамических свойств данного элемента конструкции. Дефлектор увеличивает тягу в вытяжной трубе приблизительно на тридцать процентов. Вентиляционный дефлектор можно купить, а можно сделать своими руками. Для выполнения этой работы понадобятся следующие материалы и инструменты:

• небольшой лист оцинковки;
• метизы для крепежа;
• ножницы по металлу;
• рулетка или линейка;
• плотницкий карандаш.

Варианты оголовка, который можно сделать самому

На листе металла размечается раструб конусообразной формы. Сечение снизу должно соответствовать диаметру вентиляционной трубы, сверху этот параметр увеличивается приблизительно на пятнадцать процентов. В средней части металлического конуса размещают юбку, а сверху - козырек в виде зонтика. Все детали получившейся конструкции скрепляют заклепками, саморезами или винтами с гайками и устанавливают сверху выходного патрубка.

Альтернативный вариант - вакуумный клапан

Вакуумный или аэрационный клапан, предназначенный для выравнивания давления, является весьма условной альтернативой полноценному вентиляционному оборудованию. Он устанавливается при невозможности вывода фановой трубы (вследствие конструктивных особенностей постройки), сложной разводки сточных труб и так далее.

Вакуумный клапан состоит из мягкой пружины и герметизирующего уплотнителя. Принцип действия не отличается сложностью: при понижении давления внутри канализации клапан открывается и впускает наружный воздух. После выравнивания внешнего и внутреннего давления клапан закрывается.

Помимо верхнего выпуска канализационного стояка вакуумные клапаны устанавливаются на горизонтальных отрезках трубопроводной сети между подключенными к ней сантехническими приборами. Их расположение и количество зависит от того, сколько точек слива стоков находится в доме и как они располагаются.

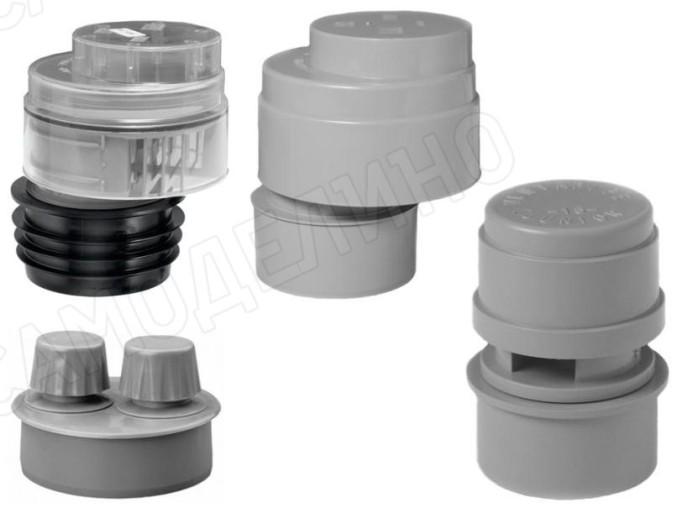

Так выглядят вакуумные клапаны

С увеличением времени эксплуатации на деталях клапана откладываются загрязнения, герметичность нарушается, поэтому аэрационный клапан нуждается в периодической очистке, то есть требуется проведение технического обслуживания. Кроме того, механизм надежно работает только при положительных температурах окружающей среды, а при отрицательных -функционирование нарушается.

Строительные нормы и правила никак не регламентируют работу подобных устройств, поэтому их устанавливают исключительно владельцы частных домов.

Варианты монтажа наружной системы вентиляции

Если в проектной документации дома не предусмотрено устройства канализационной вытяжки, после ввода его в эксплуатацию приходится обустраивать внешнюю систему вентиляции. Подсоединенная к стоку труба выводится наружу и монтируется в удобном для ее расположения месте. Одним из вариантов размещения вентиляционной трубы является ее укрепление на внешней стене дома. Подключение производится не к стояку, как при устройстве внутренней вентиляции, а непосредственно к сливу сточных вод.

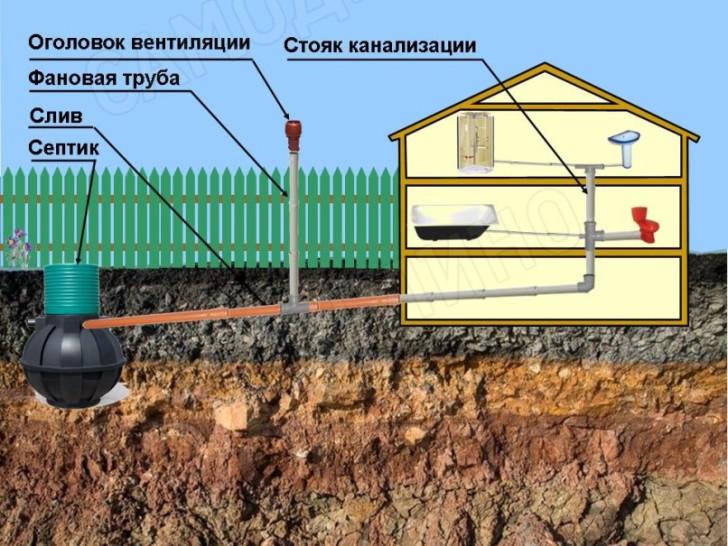

Фановую трубу можно разместить на заборе

Наружная вытяжная труба может крепиться на заборе, стене хозяйственной постройки или других вертикально расположенных поверхностях. При таком варианте монтажа надо иметь в виду, что вблизи выходного отверстия выделяются отвратительно пахнущие миазмы, и располагать вытяжную трубу таким образом, чтобы дурной запах не создавал неудобств соседям по участку.

Для хозяев дачных домов наиболее простым и в то же время действенным вариантом монтажа является установка вытяжной трубы непосредственно в фекальную яму.

Она всегда располагается в отдалении от жилых помещений, поэтому дурной запах не будет беспокоить домочадцев. Высота трубы над поверхностью земли может не превышать одного метра.

Зачастую владельцы небольших домов сомневаются в том, что вентиляция канализации целесообразна, предполагая, что она не будет функционировать в жаркое время года в период особенно интенсивного разложения органической субстанции. Эти сомнения не имеют никакого основания, так как температура сточных вод всегда будет отличаться от температуры окружающей среды, вследствие этого возникает разница давления, и будет происходить воздушный и тепловой обмен.

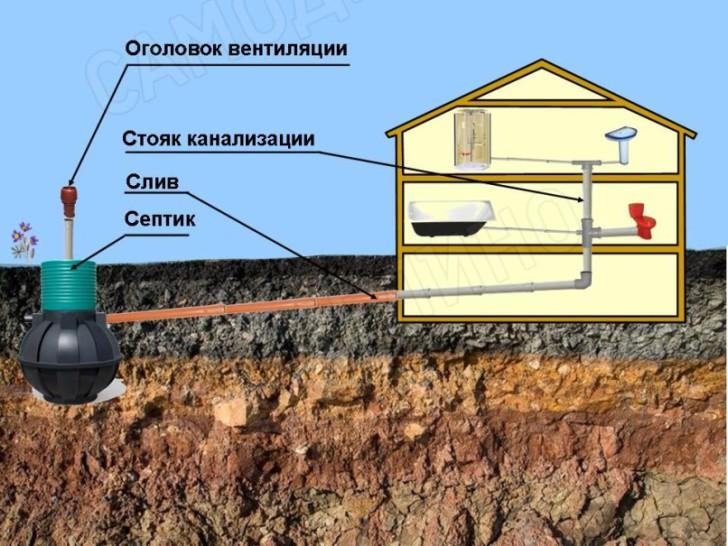

Вариант вентиляции канализации на септике

Правильно смонтированная фановая труба обеспечивает комфортное проживание, предотвращая появление в жилых помещениях зловонного запаха сточных вод. Вероятно, хозяева частных домов могут проявить творческий подход и придумать вариант вытяжки собственной конструкции. Главный критерий заключается в том, чтобы она справлялась с возложенными на нее задачами, и домочадцы не сетовали на автора проекта. Далее следует видеоролик, в котором изложена полезная информация о монтаже фанового стояка.

Канализация многоквартирных домов – поистине сложная и максимально продуманная систему с внутренней и наружной магистралями, точками подключения сантехники и вывода сточной воды.

Все канализационные элементы находятся в чётком взаимодействии, образуя эффективную систему устранения отходов. Однако, несмотря на слаженную работу, специфический состав воды приводит к концентрированию в трубопроводе метана.

Канализация в многоквартирном доме нужна для того, чтобы не допустить выхода газа из магистральных пределов. Для того чтобы избежать образования специфических ароматов, появляющихся из-за особенностей использования канализации, необходимо устройство вентиляции.

Схема вентиляционной системы канализации в частном доме

Особенности видов канализации

Вентиляция канализации состоит из особенных деталей.

1. Воздушного клапана – его действие направлено на пропуск воздуха в стояк и блокировку любых поступающих газов из него внутрь дома. Частные небольшие дома редко обустроены септиком, потому порой используют аэрационные клапаны, устанавливаемые вверху стояка. Подобный вариант предусматривает установку вентиляционной трубы на септик. К сожалению, клапаны не способны заменить сифоны, ведь направлены только на дополнение.
2. Фановой трубы – представляющий канал вентиляции, который соединяется с канализационным стояком и выводится на крышу. Труба способна не только избавить помещение от неприятного запаха, но и уравнять атмосферное давление, удалить вредные газы. Запахи могут проявиться только, если пересохнут сифоны.
3. Гидрозатвора – является обязательным атрибутом, который вмонтирован в канализационную систему. Его наличие обеспечивает качественный вывод неприятных запахов.

Гидрозатвор является обязательным атрибутом, который вмонтирован в канализационную систему

Прежде чем ответить на вопрос, нужна ли вентиляция канализации в частном доме, необходимо разобраться с тем, какой может быть канализация. Существует два типа, каждый из которых обладает особенностями:

• неизолированная система;
• утеплённая.

В первом случае, тип канализационной системы равняется всего 110 миллиметрам, в то время как изолированная достигает 160 миллиметров. Высота обоих вариантов одинакова – 500 миллиметров. Регионы с суровым климатом, преимущественно, пользуются утеплённой системой, внутри её есть специальный незамерзающий конденсат.

Канализация не нуждается в специальном дефлекторе, повышающем вытяжные способности, однако из-за выходящего наружу тёплого воздуха, существует очень маленький риск образования конденсата, который закроет вентиляционные выходы. Вентиляция канализационного стояка – необходимая мера для комфортного проживания и предотвращения негативных моментов.

В канализациях частных домов очень часто находятся скопления различных вредных газов, образующихся по ходу разложения органики. При каждом использовании унитаза меняется канализационное давление. Водяной затвор не сможет спасти человека от проникновения газов, влияющих на здоровье человека. В частных домах данная проблема решается домашней вентиляционной системой.

О вентиляционных клапанах

Чтобы обустроить вентиляцию, понадобится клапан вентиляции канализации, сделанный собственноручно. Достаточно придерживаться следующих шагов, чтобы клапан был работоспособен:

• нужно отыскать пружинку от ручки и подобрать саморез длиной 45 миллиметров;
• далее, вырезается небольшая пластиковая шайба, диаметр которой будет равен 50 мм: внутри посередине просверливается отверстие для беспрепятственного вхождения самореза;
• после, нужно сделать ещё одну, но уже поролоновую шайбу с таким же отверстием, размер которой больше на 10 мм; шайбы склеиваются между собой;
• в концевом тройнике делаются пару отверстий, диаметр которых всего 5 мм, а расстояние друг от друга – около 25 мм: необходимо устранить заусеница, после чего вкрутить саморез в уже проделанное отверстие;
• теперь можно вывернуть и собрать клапан вместе.

Для проверки клапана можно продуть его с двух сторон, дабы обнаружить, что кислород свободно проходит. Если проблем с устройством нет, то докручивайте саморез.

Клапаны идеально подходят и для обеспечения вентиляции в доме с несколькими этажами, и для дома с несколькими квартирами. При использовании клапанов стояка канализации можно не бояться проникновения в дом лишних газов и выбросов воды из водяных затворов.

Частному дому необходимо установить фановую трубку с большей высотой, нежели помещение. Лучше всего, чтобы расстояние от фановой трубы до крыши составляло 70–75 мм, однако дистанция между окном и трубой, должна быть минимум 4 метра. Подбирая диаметр, нужно ориентироваться на стояки.

Бывают случаи, что у частного дома сразу 2-3 стояка – решить это можно посредством объединения и сооружения одного выхода. Преимущество частного дома от многоквартирного в возможности установления 50-мм трубы с канализационными стояками диаметром вдвое больше.

Однако подобная система вентиляции канализации в частном доме идеальна для эксплуатации жителями южных районов, ведь такой диаметр устроит лишь при непостоянном пользовании сантехники.

Если возможности в установке вентиляционного клапана нет, то необходимо воспользоваться воздушным клапаном. Воздух в стояках будет появляться только при внутреннем разряжении, а появление газов наружу не будет возможным. Клапан такого типа для стояков устанавливается над всей сантехникой, дабы не «вобрать» в себя отходы.

Установка вентиляционной системы в канализацию должна происходить с учётом некоторых факторов.

1. Бытовую канализационную систему лучше вентилировать стояками. Размер их вытяжки не должен быть меньше полуметра от кровли, при использовании кровли вытяжку обязательно делают выше на 3 метра.
2. Диаметры стояка и сточной части должны равняться друг другу.
3. При использовании фанового стояка важно следить за тем, чтобы он никоим образом не пересекся в одной шахте с дымоходом либо общей вентиляцией.
4. Выходы не нуждаются в дефлекторе, дабы не развить конденсат.
5. Расположение выводного стояка должно находиться в четырёх метрах от любых открывающихся помещений.

Теперь каждый сможет ответить на вопрос, зачем нужная вентиляция. Ведь стало понятно, что при её грамотном оборудовании с учётом схемы есть возможность обеспечения максимального комфортного проживания без проникновения неприятных ароматов и газов.

Как обустроить канализационную вентиляцию в многоэтажном доме?

Монтаж вентиляции многоэтажной канализации жилых домов представляет отдельный интерес. В случае когда каждый этаж оборудован санузлами, при одновременном сливе может происходить сильное усиление всасывания жидкости из сифонов. Потому лучше обеспечить наружный вывод канализационных труб. Подобная труба должна иметь минимальную длину в 4 метра от земли, чтобы:

• не провоцировать появление воздушных пробок во время слива;
• не покрывать все стены неприятными запахами.

Вентиляционная система в канализации должна быть обустроена пластиковыми трубами , ведь они достаточно легки, имеют нужные соединяющие элементы и несложны для монтажа. Для изготовления вентиляционного устройства не понадобится помощь специалистов. Трубу выводят к крыше через вентиляционный канал, предусмотренный во время проектирования помещения.

Вентиляционная система в канализации обустраивается пластиковыми трубами

Говоря о схеме вентиляции канализации в частном доме с двумя этажами, то, преимущественно, канализацией занимаются ещё в момент проектирования помещения, однако в случае отсутствия трубы, она встраивается через стену и прикрывается с помощью розетки.

Несмотря на то что диаметр вентиляционных трубок в обычных домах равен 50 миллиметрам, здания из нескольких этаже нуждаются в трубах больше в два раза. Вытяжка для обустройства канализации в частном доме должна предварительно утеплиться, дабы в сильные морозы не произошло обморожение.

Трубу заслоняют декоративной розеткой. Если же вентилятор является слишком дорогим вариантом либо и вовсе невозможным, то можно решить проблему сможет канализационный вакуумный клапан. Для его устройства нужно начать монтажные работы в месте, где располагается конец канализационному стояку.

Устанавливая клапан на самый верх, вы обеспечите его срабатывание при разряжении и предотвращение любых неприятных ароматов, выходящих из стояка. Клапаны оснащены пружиной, имеющей небольшое сопротивление, и резиновым герметичным уплотнением. Как только канализация разряжается от загрязнений, проходящих по стояку, клапан моментально даёт «ответ» – устройство открывается и пропускает кислород.

При работе с вытяжкой следует предусматривать, что она может выводиться только через кровлю либо вентиляционную шахту помещения на ту или иную высоту. От обреза шахты выводят на 0,1 метр и отстраняют подальше от окон (примерно на 4 метра), а от плоской кровли – на 0, 2 метра.

Канализационная вентиляция в шахтах предотвращает выход воздуха из труб в помещения, уменьшает концентрацию метана, стабилизирует давление в трубах в период использования и эффективно снижает шум.

Помните, что при установлении вакуумного клапана нельзя говорить о замене вентиляции, ведь он не мешает распространению ароматов при недостатке воды в сифоне, и подвержен периодическому засорению.

Без фановой трубы или других приспособлений неприятный запах при срыве или пересыхании гидрозатвора проникнет в помещение, что весьма ухудшит комфортность проживания. Как устроена вентиляция канализации в частном доме и как ее сделать самостоятельно, будет рассказано в этой статье.

Зачем нужна вентиляция и ее виды

Если в доме имеются стояки диаметром более 50 мм или в строении больше одного этажа, необходимо оборудовать систему вентиляции канализации. Дело в том, что при резком сливе большого объема воды (например, из сливного бочка унитаза), в трубах образуется вакуум. В результате вода высасывается из сифонов. А раз для запаха нет преграды (именно водяной клапан в сифоне является препятствием), то он свободно проникнет в помещение.

Даже если ваша канализационная система оборудована трубами с достаточно большим сечением и поток воды не перекрывает их полностью (а значит, и не создается вакуум), «ароматы» все равно могут проникнуть внутрь. Это происходит из-за небольшого размера сифонов. Если вы не пользуетесь сантехническим узлом 3–5 дней, то вода из него просто может испариться. Как результат, исчезает преграда для запаха.

Все эти неприятности может исправить вентиляция, которую можно легко сделать своими руками. Она бывает двух типов:

• обычная фановая труба;
• с использованием вакуумного клапана.

Оба варианта часто используются в частных домах и квартирах. Но наиболее эффективным считается установка фановой трубы, а вакуумный клапан играет роль дополнения.

Фановая труба

Теперь расскажем о том, как сделать вентиляцию стояка при помощи фановой трубы. Это устройство представляет собой продолжение стояка канализации, который выводится наружу. Многие видели небольшие отрезки труб расположенные на крыше частных домов именно они и являются канализационной вентиляцией.

Принцип их действия довольно простой. Теплый воздух из канализации поднимается вверх и выходит наружу. В результате внутри трубы создается небольшое разряжение, наподобие тяги в печке, поэтому воздух будет проникать из помещения в канализацию, а не наоборот.

Обратите внимание! Как правило, фановая труба выводится на крышу через специальную шахту, которая должна быть предусмотрена еще на этапе строительства. Если этого не сделано, то можно вывести ее горизонтально сбоку, через стену.

При создании канализационной вентиляции с использованием фановой трубы следует учитывать следующие рекомендации и советы:

• высота фановой трубы должна быть не менее 0,5 м от уровня крыши, а если предусмотрено наличие чердачного помещения, то эта величина увеличивается до 3-х метров;
• диаметр вытяжки должен быть равен диаметру трубы стояка;
• если у вас несколько канализационных стояков, то их можно соединять в верхней части и оборудовать одной фановой трубой;
• не допускается объединения канализационной вентиляцией с печной трубой или с вытяжкой общедомовой вентиляции;
• нежелательно устанавливать фановую трубу поблизости от окон и балконов, запах может попасть внутрь помещения. Лучше если между вытяжкой и оконными проемами будет не менее 4-х метров;
• если у вас многоскатная крыша, то выводить фановую трубу под свес одного из скатов не рекомендуется. В этом случае ее может просто срезать или сломать сходом снега.
• также не желательно оборудовать верх вытяжки дефлектором. Если это сделать, то может образовываться конденсат, который замерзнет зимой и перекроет вентиляцию (или уменьшит ее эффективность).

При обустройстве канализационной вентиляции фановую трубу делают (как правило) из того же материала, что и стояк. По сути дела, вытяжка будет являться продолжением горизонтальной трубы стояка, выведенной на крышу. При этом стоит учитывать, что использование чугуна (а именно этот материал еще часто встречается в канализационных стояках) нежелательно. Чугун начнет ржаветь и труба просто упадет. Лучше, если фановый выход будет сделан из пластика.

Обратите внимание! Еще одна рекомендация – это утепление фановой трубы. Конечно, она всегда будет теплее окружающего воздуха. Но если в вашем регионе наблюдаются сильные морозы, то теплоизоляция будет не лишней. К тому же утепление просто необходимо, если системой канализации пользуются нерегулярно, например, на дачном участке.

Использование вакуумного клапана

Бывают ситуации, когда создание обычной системы канализационной вентиляции невозможно. Как поступить в этом случае? И в такой ситуации можно найти выход – это использование вакуумного клапана.

Такое устройство работает по следующему принципу:

• в корпусе находится пружина и резиновый уплотнитель;
• как только внутри стояка образуется разряжение (при резком спуске большого объема воды), пружина открывает уплотнитель. В результате воздух из помещения попадает в систему и выравнивает давление;
• после этого пружина возвращается на свое место и не дает проникать неприятному запаху в помещение.

Конечно, вакуумный клапан не является полноценной заменой фановой трубы, но с некоторыми его функциями он прекрасно справляется. Но если в сифоне пересохнет вода, такое устройство не сможет помочь справиться с неприятным запахом.

Обратите внимание! Сам вакуумный клапан устанавливается в верхней части стояка. При этом устройство должно находиться в теплом помещении, где температура не опускается ниже нуля.

Если установить устройство на стояк невозможно, то его монтируют на любую горизонтальную трубу. При этом следует учитывать некоторые правила. А именно:

• клапан следует устанавливать выше точки присоединения к системе канализации самого высокого слива от сантехнического узла;
• если в помещении имеется слив на уровне пола (например, трап душевой кабинки), то вакуумный клапан устанавливается не ниже 35 см от напольного покрытия;
• устройство должно иметь возможность свободного забора воздуха (причем его температура должна быть выше нуля);
• к клапану должен быть обеспечен свободный доступ для его ремонта и ручного открытия.

Создание внешней вентиляции

Если ваш дом оборудован автономной системой канализации, то для него можно использовать внешнюю вентиляцию. Это возможно, если на участке расположен септик или другое очистительное сооружение. В этом случае можно прибегнуть к двум вариантам внешней вентиляции:

• вывод вытяжки вдоль стены дома. Внешне это будет выглядеть как водосток, только конец трубы будет находиться выше уровня крыши. Вытяжка подсоединяется к выводу канализации из дома, и крепится при помощи хомутов к стене;
• второй вариант подразумевает установку вентиляционной трубы на самом септике или другом используемом очистном сооружение. Это довольно удобно, так как вытяжка будет расположена далеко от дома (минимум на расстоянии в 5 м), что исключить появление неприятного запаха возле жилища.

Установка внешней вентиляции может помочь, если в доме нет канализационного стояка. Часто такое встречается в небольших одноэтажных домах или на дачных участках. При использовании данных способов желательно внутри помещения установить вакуумный клапан, чтобы улучшить систему вентиляции.

Бытует мнение, что вентиляция канализации в частном доме схема которой разрабатывается ее на этапе проектирования здания, необходима только для больших коттеджей с несколькими этажами и большим количеством сантехнических сооружений. На самом деле, обеспечить поступление воздуха и отвод образующихся газов необходимо для любой канализации, хотя конструкция может иметь значительные отличия в зависимости от индивидуальных условий. Наличие вентиляции, в первую очередь, позволяет обеспечить баланс давлений в системе канализации. Благодаря этому можно избежать проникновения в жилые помещения неприятных запахов и появления неприятных звуков всасывания воды при образовании зон пониженного давления.

Вентиляция канализации в частном доме своими руками может быть выполнена вне зависимости от этажности дома и количества точек слива, важно лишь правильно разработать схему. Существует два возможных варианта – с использованием фановых труб и с применением вакуумных клапанов . Перед тем, как сделать выбор, следует знать, что в действующих строительных нормах перечисляются условия, при которых устанавливать фановые трубы обязательно.

К ним относятся:

• наличие нескольких этажей в доме с размещением точек слива выше уровня 1 этажа,
• диаметр стояков более 0,5 м.

В остальных случаях домовладелец имеет право ограничиться более простой схемой, однако специалисты подчеркивают заметное снижение эффективности работы канализации при использовании только клапанных устройств . Нужна ли вентиляция канализации в частном доме с использованием фановых труб, если ее наличие не обязательно по правилам – решает домовладелец, но он должен учитывать, что клапаны не являются полноценной заменой и не способны гарантированно предотвратить появление запаха или посторонних шумов.

На фото схема вытяжки канализации в частном доме с вентиляционной трубой при использовании септика в качество очистного сооружения

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка .

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

• Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
• Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
• При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
• Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
• Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
• Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
• Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Использование вакуумных клапанов

Альтернативой фановой канализации может стать установка вакуумных клапанов, однако, профессионалы рекомендуют выбирать этот вариант только в том случае, если монтаж фановой трубы технически невозможен или экономически нецелесообразен.

Принцип действия

Створка клапана соединена с пружиной, имеющей небольшое сопротивление, а герметичное уплотнение исключает пропуск воздуха, если устройство находится в закрытом состоянии. Если в системе после клапана возникает разрежение (часто его причиной является спуск воды под напором – слив унитаза или дренирование воды из стиральной машины при помощи насоса), клапан автоматически открывается и пропускает воздух из помещения дома в канализационную систему, восстанавливая баланс. При достижении равновесия давлений до и после вакуумного клапана, створка вновь герметично закрывается. Через закрытый вакуумный клапан неприятные запахи не могут попасть в помещение, а в момент открытия створки их проникновению препятствует направленные в противоположную сторону поток воздуха.

При установке оборудования подобного типа следует помнить о некоторых нюансах эксплуатации таких систем.

• Наличие клапанов не может исключить проникновение запахов из канализационной системы в дом, если пересохли сифоны.
• Вакуумные клапаны обычно монтируют на стояках, однако, если такой способ монтажа затруднен по какой-либо причине, можно установить их на любом из горизонтальных участков системы канализации.

На заметку: Установка гидрозатворов в любом случае повысит эффективность работы системы в независимости от того, используется в ней вентиляционная труба или вакуумный клапан.

Больше информации про вы найдете в другой статье сайта.

Про у нас также есть отдельный, более подробный материал.

Чтобы избежать неприятных запахов вам обязательно нужно использовать сифон. , как его подобрать и установить на кухне.

Нестандартные решения вентиляции для канализационных систем

Нестандартные решения, не противоречащие в то же время правилам безопасности и санитарным требованиям, могут стать выходом, если вытяжка для канализации в частном доме устанавливается после того, как само здание построено. При таких условиях реализация классической схемы может вызывать определенные затруднения.

Монтаж по внешней стене дома

Если выводить вентиляционную трубу по внешней стене здания, со стороны она будет напоминать обычный водосток и не испортит вида дома. Единственным отличием станет высота верхней части, которая в любом случае будет находиться выше уровня кровли. Диаметр трубы для такой фановой канализационной вентиляции выбирают наиболее распространенный – 110 мм. При выборе места установки следует соблюдать требования относительно допустимых расстояний между фановым выводом и окнами (балконами, лоджиями), указанные выше.

Монтаж по забору

Установка фановой трубы с фиксацией ее на заборе фактически не имеет отличий от установки по внешней стене. Единственная особенность – большее удаление вентиляционного вывода от здания. При выборе подобного варианта, важно принимать во внимание расположение дома и надворных построек на соседнем участке. Не стоит доставлять соседям неудобства запахом из вашей канализации.

Вентиляция к септику

Система вентиляции канализации в частном доме, выведенная к септику, в некоторых случаях может считаться оптимальным вариантом. Очистные устройства и накопители, согласно правилам, должны устанавливаться на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это позволяет гарантированно исключить вероятность попадания в дом неприятных запахов. К тому же подобный вывод несложно устроить и поле строительства дома, при ремонте и улучшении условий проживания.

Перед выбором наиболее подходящей схемы вентиляции для канализации частного дома, необходимо тщательно изучить все имеющиеся условия и нюансы эксплуатации имеющейся канализационной системы.
