Как выставить направляющие под профиль на гипсокартон. Необходимые материалы для монтажа профилей под гипсокартон

Содержание статьи

Главное по теме

Работа по созданию каркаса из металлопрофиля под гипсокартон – воспринимается многими, как очень простое мероприятие, которое не требует соблюдения определенных правил. Из-за этого и получаются ситуации, при которых создаваемая поверхность из плит ГКЛ оказывается с многочисленными недостатками, для устранения которых приходится приложить множество усилий и финансовых затрат.

Конечно, сама по себе работа не такая сложная. Справиться сможет буквально каждый, но существуют некоторые нюансы, которые обязательно нужно учитывать. А также правильно осуществлять этапы монтажа.

Существуют два основных материала для конструкции обрешетки – деревянный брус и металлический профиль. Именно второй вид материала является наиболее предпочтительным.

Металлопрофиль является таковым в силу определенных характеристик:

• В большинстве своем (при правильном хранении и транспортировке) – не имеет никаких недостатков (кривизны). Но, если выбирать брус, то придется перебрать много материала.
• Металлические элементы можно использовать практически в любых помещениях, а также не обращать внимания на температурные колебания. Это значит, что поверхность не подвергнется деформированию.
• Оцинкованные детали могут служить очень долго. Поэтому их можно использовать даже в помещениях с большим количеством влаги. Также они не подвергаются воздействию грибков и гнили.
• Для крепления профиля существуют различные элементы, которые позволяют создать надежную и крепкую конструкцию.

Выбор материала

Стоит уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки. Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

1. Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
2. Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.

Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП).

Также следует рассмотреть вариант использования таких дополнительных элементов:

• Угловой профиль (ПУ). Может быть – внешним и внутренним.
• Арочный профиль (ПА). Используется для создания арок.
• Подвес (П-образный). Применяется для крепления конструкции к стенам и потолку.
• Соединитель («Краб»). Очень удобен для скрепления между собой перпендикулярных деталей.
• Удлинитель. Соединяет между собой разные отрезки профиля.
• Дюбель и саморезы (по металлу).

Именно на этом этапе многие делают очень важную ошибку. Она заключается в том, что приобретают неспециализированный профиль. А именно – путают потолочные элементы со стеновыми.

Необходимый инструмент

Естественно, что крепление металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое всегда найдется у каждого домашнего мастера.

Что потребуется:

1. Лобзик с пилками по металлу или ножницы для резки оцинковки.


   Внимание! Сразу стоит отметить, что нельзя использовать болгарку. Причина довольно проста. Крутящий момент у такого инструмента очень высокий, а оцинкованный профиль довольно тонкий. Из-за этого происходит быстрый нагрев отрезаемого материала и его деформация. А также последует разрушение защитного слоя и появление ржавчины.

2. Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
3. Линейка, рулетка и карандаш (маркер).
4. Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
5. Набор отверток, а лучше шуруповерт. При необходимых навыках можно использовать и дрель (выставив нужную мощность).

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Совет! Чтобы избежать неприятного (дребезжащего) шума, который может возникать после установки металлической обрешетки – между поверхностью и направляющими наклеивают уплотнительную ленту.

Приступаем:

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом). Уделяют внимание их креплению.

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

• Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
• Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

На заметку! Описанный способ достаточно трудоемок, он больше подходит для случаев, когда дверной проем не был заранее предусмотрен. Поэтому лучше потратить время на предварительные расчеты и разметку, а также определиться с размером дверного полотна. Тогда можно сразу создать дверной проем (с необходимым запасом) и быстро установить в него дверь.

При создании светового окна имеются такие особенности:

1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
2. Вертикальные стойки лучше делать с деревянными закладными.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

На заметку! Если имеется возможность, то применяют совершенно другой вариант. А именно – гипсокартон на каркас укладывается в два слоя. В этом случае перекрывают швы первого слоя.

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект.

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

В процессе ремонта или перепланировки квартиры неизбежно встает вопрос о реконструкции и модернизации старых стен, возведении новых перегородок или . Отличным решением в этом случае станет использование гипсокартона. Работать с этим материалом легко. Трудности может вызвать только монтаж профиля, к которому крепятся листы ГКЛ, но и с ним можно легко справиться своими руками без привлечения посторонней помощи, если знать, как правильно выполнять эту часть работы.

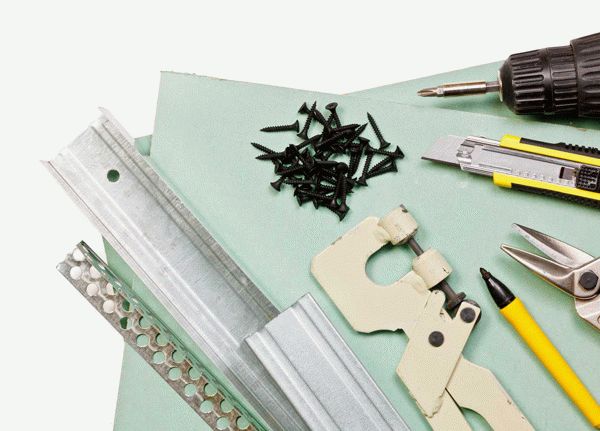

Инструмент

Для работы потребуются:

• Строительный уровень и отвес.
• Рулетка и отбивной шнур.
• Перфоратор и шуруповерт.
• Ножницы по металлу и плоскогубцы.
• Молоток и отвертка.
• Универсальный нож и маркер.

Перечень инструмента можно дополнить некоторыми профессиональными принадлежностями, наличие которых при простом монтаже необязательно: их можно заменить более простым инструментом.

Использование просекателя при сборке каркаса из профиля способно не только уменьшить количество саморезов в стыкуемых частях конструкции. Применение такой стыковки позволит избежать перепадов между головками саморезов и поверхностью, что особенно важно на плоскости, которая впоследствии будет зашиваться гипсокартоном.

Материалы для проведения работ

Сейчас уже редко можно встретить каркас для гипсокартона, выполненный из деревянных брусков, ведь дерево со временем теряет свойства, а перепады температуры или влажности способны вызвать деформацию материала. Для работ по изготовлению каркаса используются металлические профили, которые более долговечны и отлично справляются с созданием многоуровневых конструкций. При монтаже каркасной конструкции своими руками даже непрофессиональному мастеру по силам самостоятельно рассчитать количество необходимых элементов.

Виды профиля

До начала проектирования стоит определиться с видами и предназначением профилей.

• Направляющий профиль UD служит для задания плоскости будущих конструкций и сопряжения между несколькими плоскостями в сложных элементах.
• Несущий профиль CD предназначен для дальнейшего монтажа гипсокартона и рассчитан на нагрузки, создаваемые отделочными материалами.
• Усиленные профили UW и CW аналогичны по назначению и отличаются большим размером. Подходят для между помещениями.

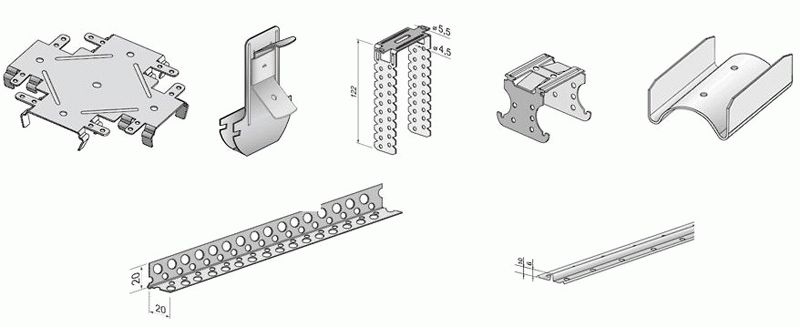

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

• Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
• Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
• Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
• П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Дополнительные материалы

Для закрепления элементов конструкции необходимо обеспечить наличие расходных и вспомогательных материалов. К ним относятся:

• Уплотнительная лента для направляющих элементов. Представляет собой полосу из вспененного полиэтилена с нанесенным клеящим составом, служит изоляционным слоем между основанием и закрепляемой частью.
• Ударные дюбели с минимальным размером 6 х 40, которые предназначены для установки конструкции.
• Саморезы по металлу, которые используются для соединения между собой стоек и крепежных элементов.

Если в конструкции есть дверные или аналогичные проемы, для соответствия требованиям по прочности их необходимо усилить. Сделать это своими руками проще всего с помощью деревянного бруса, который необходимо вложить в профиль, обрамляющий проем и закрепить саморезами с шагом в 20 см.

До начала этапа строительства следует подготовить эскиз будущей конструкции. Такое мероприятие позволит определить количество необходимого материала и, соответственно, стоимость предстоящих работ. Для таких расчетов необходимо знать некоторые конструктивные особенности и требования к размещению элементов.

• Расстояние между направляющими рассчитывается исходя из ширины листа гипсокартона, которая составляет 120 см. Они устанавливаются с шагом 40 см для увеличенной нагрузки (потолок и др.) или 60 см при обычных условиях (обшивка стен).
• Подвесы стоит размещать на расстоянии 50 см, причем в случае повышенных требований к прочности или в местах нахождения сложных узлов возможна их дополнительная установка.

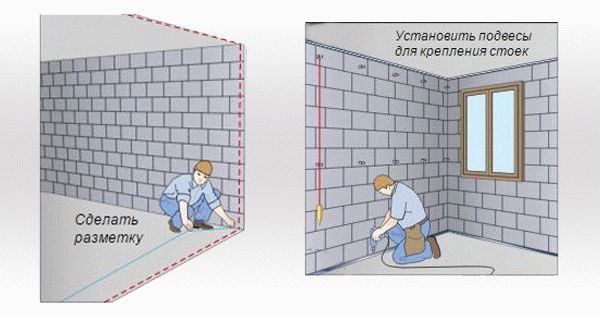

Разметка поверхности

Для продолжения работ необходимо перенести разметку с предварительного эскиза на поверхность.

• Начинать стоит с определения кривизны сторон помещения. Расстояние между противоположными стенами может разниться на несколько сантиметров, и при проведении разметки следует ориентироваться на получение прямых углов при минимальной потере пространства. Определившись с первоначальной линией на полу, можно приступать к переносу разметки на стены и потолок.
• Для переноса линий на стену можно использовать отвес, с помощью которого следует отметить четкую вертикальную линию. В подобных случаях наличие лазерного уровня способно значительно упростить работу, хотя с помощью отвеса можно добиться хорошей точности.

Процесс нанесения разметки под профиль также можно облегчить с помощью малярного шнура. В таком случае шнур удерживают в точках начала и завершения линии, затем немного оттягивая, отпускают, вследствие чего получается необходимая разметка.

• Следующим этапом на плоскости между стенами необходимо отметить вертикальные линии. Расстояние в 60 см между ними наиболее оптимально, впоследствии здесь будет устанавливаться направляющий профиль.
• Затем на отмеченных вертикальных линиях в шахматном порядке с шагом в 50 см выделяются места для крепежного подвеса. Нанесение такой разметки позволит полностью подготовить поверхность к дальнейшему монтажу и значительно облегчить проведение работ.

При нанесении разметки для выполнения работ по обустройству потолка первоочередной задачей будет отбивка горизонтального уровня, которую можно выполнить с помощью простейшего гидроуровня или лазерного нивелира. При разметке потолка следует учесть, что расстояние между системой потолочных направляющих и самой низкой точкой потолка должно быть не меньше 4 см.

В процессе нанесения разметки своими руками следует помнить, что подобные работы не показывают окончательный размер помещения и для определения будущей площади необходимо учесть толщину листа гипсокартона.

Сборка

Процесс сборки каркаса происходит следующим образом:

• Первыми монтируются направляющие профили, которые при необходимости предварительно обрезаются. Перед закреплением на профиль в местах примыкания к основанию наклеивается уплотнительная лента, которая обеспечит должную тепло- и звукоизоляцию между поверхностью и элементами конструкции.

Использование гипсокартона предполагает создание массивной конструкции из профиля. Она обеспечивает устойчивость перекрытий и без неё невозможно представить ни одного проекта.

В данной статье будет рассмотрено, как правильно крепить направляющие под гипсокартон.

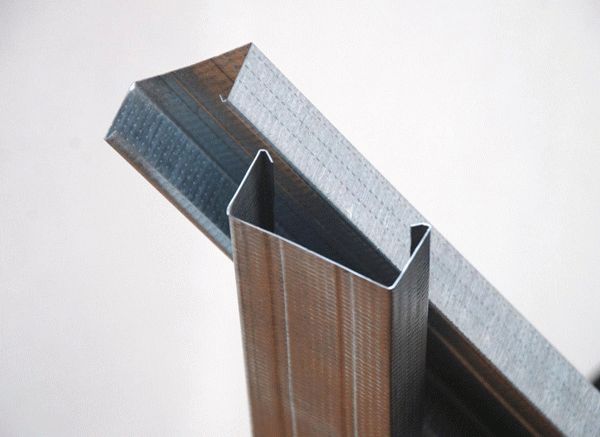

Виды профилей

Сегодня существует множество разновидностей профиля для гипсокартона, которые отличаются друг от друга функциональным предназначением и методом соединения.

Поэтому прежде чем разбираться, как установить , следует ознакомиться с основными классификациями:

• Направляющий (НП) . Не трудно догадаться из названия, что данная разновидность профиля служит в качестве направляющего звена конструкции. Она активно применяется для изготовления различных конструкций.
• Стоечный (СП) . Данный вид служит основным элементом в любых конструкциях. Его вставляют в направляющий профиль, который должен быть закреплен по всему периметру поверхности.
• Потолочный (ПП) . Является главным элементом при изготовлении потолка. Монтаж направляющих для гипсокартона осуществляется с помощью специальных крепежных элементов («крабы» и подвесы).

• Направляющий – потолочный (НПП) . Выполняет ту же роль, что и направляющий, но исключительно для потолков из гипсокартона.
• Угловой (УП) . Предназначен для отделки углов каркаса для гипсокартона, после финишной отделки.

Статьи по теме:

Монтаж

Теперь настала пора приступить к изучению основных этапов установки направляющих. Если вы собираетесь впервые произвести подобную операцию своими руками, то лучше начать с самых азов.

Подготовка инструментария

Для монтажа профиля потребуется следующие инструменты и материалы:

• Потолочный профиль (60-27 мм).
• Направляющий профиль (27-28 мм).
• Просекатель.
• Прямые подвесы.
• Болгарка (можно заменить на ножницы по металлу).
• Специальный нож для нарезания ГКЛ.
• Шуруповерт (или небольшой перфоратор).
• Саморезы для гипсокартона (25 мм).
• «Клопики» (то есть саморезы для металла – 4 мм).
• Дюбеля (6 и 8 мм).
• Уровень (лучше всего лазерный, но его цена значительно выше, чем водного).
• Рулетка.
• Маркер (водостойкий) или строительный карандаш.
• Нить.
• Отвес.
• Одноуровневый Х-соединитель («краб»).

Сбор каркаса из направляющих

Настал черед перейти от теории к практике. Наша инструкция по креплению профиля для гипсокартона будет разобрана на примере монтажа каркаса для стены.

Он нужен для дальнейшей обшивки листами ГКЛ.

1. Первым делом необходимо нанести разметку на листочке, чтобы в дальнейшем не допустить фатальных ошибок . Не забывайте про масштабирование, так как в случае неправильно подобранных пропорций, все работы будут напрасны. Для удобства можно воспользоваться специальными компьютерными программами, которые возьмут часть работы на себя.
2. Лишь только после проектирования можно приступать к монтажу . Крепление направляющих для гипсокартона следует осуществлять с помощью дюбелей 8 мм. Резать материал лучше с помощью ножниц по металлу.

1. Затем нужно на направляющем профиле (расположенном на полу) отметить места, в которые будет крепиться стоечный профиль . При этом расстояние от стены до первого СП должно быть не более 30 см. Это делается для того чтобы в углах не образовывались утоненные кромки.

Совет: не используйте маркер для разметки по профилю, так как он может стереться.
Лучше всего воспользоваться строительным карандашом.

1. Нанеся отметку на НП, расположенный на полу, её необходимо перенести на тот, что находится на потолке . Для этого нужно воспользоваться уровнем или отвесом. Очень важно не допустить на данном этапе даже малейших ошибок, так как они приведут к перекосу всей конструкции.
2. После чего можно монтировать подвесы к стене на дюбеля-6 мм, соблюдая шаг 80 см . Необходимо вставить СП по нанесенным меткам в НП и прикладывая подвес, разметить отверстия для будущего крепления. С помощью перфоратора (или мощной дрели) требуется просверлить отверстия, в которые будут зафиксированы подвесы.

1. Когда все подвесы зафиксированы, можно вставлять СП-профиль в сделанные отверстия . Для начала нужно натянуть леску между двух направляющих. Она будет являться гарантом точности установки.
2. Лишь после этого можно начать крепить направляющие. Делается это при помощи саморезов и просекателя. Если какие-либо моменты непонятны, вам поможет тематическое видео, представленное на нашем портале.
3. К подвесам СП крепится при помощи «клопиков» . Сделать это нужно таким образом, чтобы он слегка прикасался к леске, не образовывая зазоров. В противном случае ровность конструкции будет под вопросом.
4. После того как вертикальный СП монтирован, пора приступать к установке горизонтальных направляющих . Делается это при помощи крабов для гипсокартона. Вначале требуется разрезать профиль на куски, равные выбранному шагу вертикального СП (обычно 60 см).
5. Их нужно вставлять между вертикальных СП, строго перпендикулярно . Располагать данные элементы следует на расстоянии 40-60 см. друг от друга. Крепление лучше всего производить с помощью саморезов, при этом желательно регулярно проверять перпендикулярность при помощи уровня.

Вот и все, можно сказать, что установка направляющих для гипсокартона закончена. Если вы сделали все правильно, у вас должна получиться ровная и устойчивая конструкция, которую можно обшить гипсокартоном (или другим схожим материалом).

Решение принято и вы начинаете ремонт. Самый надежный и практичный способ сделать интерьер оригинальным — установить на стены плиты из гипсокартона. Но прежде, чем приступить к этому этапу, необходимо установить профиль под гипсокартон.

Виды профилей для гипсокартона.

Начиная самостоятельную работу по монтажу профиля под ГКЛ, необходимо иметь набор инструментов, которые понадобятся при дальнейшем процессе строительства:

1. Водяной уровень.
2. Разметочный шнур.
3. Маркер.
4. Строительная рулетка.
5. Угольник.
6. Строительный уровень.
7. Перфоратор с набором сверл.
8. Ножницы по металлу.
9. Пассатижи.
10. Отвертка.
11. Шуруповерт с реверсом.
12. Молоток.

Также необходимо приобрести:

• пресс-шайбу с буром;
• дюбели потолочные по бетону;
• удлинители конструкции (если высота стены больше, чем длина стойки);
• подвесы прямые (жабка);
• соединительный краб;
• профили: стеновой (UD); направляющий стеновой (UV); потолочный (CD); направляющий потолочный (UD).

Разметка помещения

Пример разметки каркаса потолка под гипсокартон.

Перед тем как установить профиль для гипсокартона, нужно выполнить разметку, ее начинают с любого верхнего угла. С помощью водяного уровня проводим выравнивание верхней части помещения, ставя маркером отметки в каждом углу. Затем, используя разметочный шнур, проводим отбивку линии крепления потолочного направляющего профиля по всей длине потолка. Используя перфоратор, проделываем отверстия в стене по месту крепления конструкции с частотой в 500 мм, после этого закрепляем направляющие с помощью стеновых дюбелей, забивая их строительным молотком. В установленные направляющие монтируем потолочные профили. Закрепляют с каждой стороны потолочный (CD) с направляющим профилем пресс-шайбой, используя шуруповерт. Монтаж каждого следующего CD проводится на расстоянии 600 мм. Прямой подвес крепится к потолку двумя дюбелями по бетону, а к CD — двумя или четырьмя пресс-шайбами с буром.

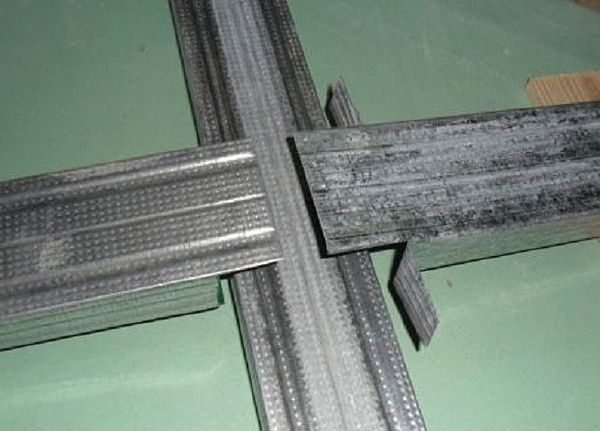

Для большей жесткости каркаса необходимо соединить между собой CD через 500 мм, используя заготовки длиной 600 мм и соединитель-краб, применение которого даст возможность без опаски монтировать к нему осветительные приборы и применять при строительстве потолка стеновой гипсокартон, при монтаже и последующей обработке меньше поддающийся деформации. Необходимо отметить, что высота, на которую опускается каркас потолка, зависит от длины прямого подвеса и не должна быть маленькой, потому что, как правило, под каркас монтируется минеральная вата для утепления, провода для освещения, коммуникации для кухни.

Монтаж стенового каркаса

Схема обшивки стен гипсокартоном на металлический каркас.

Установив профиль для гипсокартона на потолок, переходим к монтажу стенового каркаса. Размер отступа между стеной и каркасом выбирается с учетом того, что необходимо утеплить стену или установить звукоизоляционный материал. Начинаем разметку от CD, используя строительный уровень, проводим маркером вертикальную линию до пола. После этого с использованием рулетки и уголка проводим разметку для установки стенового направляющего профиля. Необходимо провести все подготовительные разметочные мероприятия так, чтобы комната, которая впоследствии обшивалась гипсокартоном, имела правильное геометрическое строение, то есть наличие прямых углов на соединениях профилей. Это, в свою очередь, снизит на последующих этапах строительства количество отходов от строительных материалов и уменьшит стоимость расходов финансовых средств, что немаловажно.

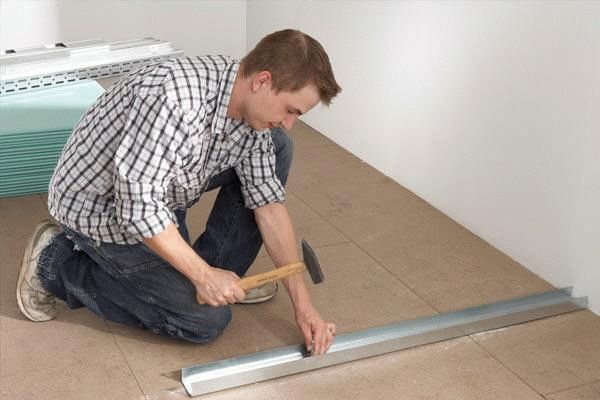

По отмеченным на полу и стенах линиям проводим закрепление направляющих стеновых профилей, используя перфоратор и стеновые дюбели. Между собой они соединяются на стыках пресс-шайбой с буром. Правильно установив стеновые направляющие, получают четырехугольную рамку, в которую по очереди закрепляют стеновые профили. Начинать работу нужно с угла помещения, проводя монтаж через каждые 600 мм по горизонтали и через 500 мм по вертикали, используя прямые подвесы, которые тоже крепятся к стене дюбелями, а к каркасу — пресс-шайбой.

Указанный ход работ применим ко всем стенам ремонтируемой комнаты. Крепление отличается оригинальностью только в тех местах, где необходимо установить окно или двери, но и в этом случае нужно придерживаться правил монтажа. Профиль для гипсокартона в данном случае необходимо начинать монтировать от дверного проема или места установки окна с целью получения жесткого каркаса для наиболее прочного крепления гипсокартона.

После завершения монтажа вертикальных составляющих конструкции необходимо закрепить их между собой по периметру у потолка и пола. Это позволит в последующем избежать проблем при креплении плинтуса на полу помещения, а также при монтаже натяжного потолка.

Высота и длина помещения, которое ремонтируется, может варьироваться, в отличие от длины профиля.

Если стандартной длины металлического профиля не хватает, необходимо применить стандартный промышленный удлинитель для него. Крепится он при помощи пассатижей.

Установка гипсокартона

Закончив установку, нельзя переходить сразу к монтажу гипсокартона. Необходимо провести разводку розеток, выключателей, светильников и прочей бытовой техники, позаботиться об утеплении стен, их гидроизоляции и пароизоляции. Только после проведения всего комплекса работ можно переходить к очередному этапу.

Приведенная подробная инструкция о том, как монтировать профиль для гипсокартона, должна помочь выполнить работы качественно и быстро.

Сегодня практически ни один ремонт не обходится без устройства гипсокартонных конструкций. Стены, арки, перегородки, ниши, подвесные потолки используются практически везде. Причем монтаж таких конструкций довольно прост. Главное - правильно определится с выбором типа гипсокартона, крепежных элементов и профилей.

Виды металлических профилей

Для создания каркаса в основном используются два типоразмера профилей:

• D (меньший) – необходим для создания плоскостей, на которые будут крепиться листы гипсокартона;
• W (больший) – используется в формировании общего каркаса стены.

Также в монтаже профиля под гипсокартон используется опорный C и направляющий U варианты. Направляющий вариант является простым типом П-образного профиля с гладкой поверхностью, в который торцом устанавливают опорный вариант. Опорный тип имеет ребристую поверхность, которая наделяет его большей жесткостью на изгиб.

В итоге получается, что основным несущим элементом металлического каркаса является CD профиль с размерами 60х27 мм. В роли направляющей для крепления выступает элемент UD с размерами 80х27 мм. Стоечным вариантом для создания каркаса является CW 50х50 мм, 50х100 мм, 50х75 мм, направляющая для CW – UW профиль с размерами 75х40 мм, 50х40 мм, 100х40 мм. Также можно использовать UA, являющийся укрепленным аналогом CW, имеющим более толстую стенку.

Этапы крепления профиля под гипсокартон

Пол и прилегающие стены, к которым будет крепиться новая стена, должны быть выровнены и оштукатурены.

Рассмотрим вариант формирования стены с использованием профилей UW и CW.

Шаг 1 . Размечаем положение будущей стены на полу. При этом будущую конструкцию следует привязывать к обеим стенам. Учитывая неровность поверхностей и отсутствие идеально прямых углов, разметка на разных концах может немного отличаться (на несколько сантиметров). Намечая первую линию размещения стены, следует учесть, что в дальнейшем по ней будет выравниваться направляющий профиль, а не гипсокартонная конструкция. К полученной отметке следует прибавить толщину листа ГКЛ, шпатлевки и отделки. После того как первая линия нанесена, переходим к ее переносу на потолок и стены. На данном этапе следует использовать отвес или лазерный уровень.

Шаг 2 . Профили крепим к стенам с использованием уплотнительной ленты. Первыми устанавливаем UW на пол и потолок. В их монтаже используем ударные саморезы и дюбели через каждые 0,5 метра и по краям. Опорные CW стойки размещаем по краям направляющих. Также следует разместить стойки в местах, где будут организованы оконные или дверные проемы. Профили крепят на нижних направляющих, затем выставляют вертикально и прикрепляют к верхней направляющей. При этом не забывайте оставить запас на обшивку полосами ГКЛ конструкции. Профили следует ставить лицевой стороной внутрь оконных или дверных проемов. В монтаже стоек к направляющим лучше всего использовать саморезы-блошки.

Шаг 3 . Усиление периметров оконных и дверных проемов производится с помощью деревянных брусьев, которые размещают внутри профиля и крепят саморезами. В случае, если используется AU, брусья можно не устанавливать.

Шаг 4 . По всей длине каркаса вертикально ставим опорные CW. От прилегающей стены первый профиль ставится на расстоянии 55 см, последующие - строго на расстоянии 60 см друг о друга.

Шаг 5 . Дверные и оконные проемы обозначаются с помощью направляющих UW. Для этого следует отрезать кусок длиннее на 30 см, чем ширина проема. На изгибе боковых загибок на лицевой стороне ставят метки на удалении 15 см от края.

В итоге межу метками должно получиться расстояние, отвечающее ширине проема.

Боковины подрезают под углом 45° от края в сторону основания профиля. Края подгибаем и получаем конструкцию П-образной формы. Надеваем полученную конструкцию на стойки по бокам отогнутыми краями и поднимаем на требуемую высоту. Далее прикручиваем ее с помощью саморезов. Косые ушки, образовавшиеся на горизонтальные части заготовки, также фиксируем с помощью крепежа. Аналогично формируем оконные проемы. На этом монтаж профиля под гипсокартон завершен.
