Как изготавливается стремянка из дерева своими руками? Как сделать своими руками лестницу-стремянку из дерева: пошаговая инструкция и чертежи Стремянка деревянная своими руками.

Содержание статьи

Главное по теме

В домашнем хозяйстве довольно часто возникает необходимость добраться до люстры или повесить шторы. При этом никак не обойтись без удобной стремянки, которую вы можете изготовить самостоятельно. Однако для начала необходимо будет подготовить все материалы и инструменты, а также разобраться с технологией проведения работ.

Материалы и инструменты

Если вами будет изготавливаться стремянка из дерева своими руками, то нужно будет запастись обычной ножовкой, которая имеет мелкие зубцы - в 3 миллиметра. Понадобится стамеска, карандаш, рулетка, а также угольник. Помимо прочего, вам нужно отыскать в своем арсенале отвертку, лист наждачной бумаги, молоток и сверла. Что касается наждачки, то ее зерно должно быть средним. А вот сверла понадобятся для работы по дереву, их диаметр должен быть равен 3 и 12 миллиметрам. Длина рабочей части должна быть эквивалентна 50 миллиметрам. В качестве крепежа следует использовать шурупы-саморезы, предназначенные для дерева. Понадобятся и 4 болта М 10, длина которых равна 120 миллиметрам. Для них предстоит отыскать или приобрести четыре гайки и шайбы в количестве 8 штук. Перед тем как будет изготавливаться стремянка из дерева своими руками, нужно подготовить цепи, которые будут выступать в роли фиксаторов. Длина каждой из них должна быть равна 0,5 метра. Звенья должны быть выполнены из проволоки, толщина которой эквивалентна 1,5-2 миллиметрам. Длина звена должна составить примерно 1 сантиметр. Таких цепей понадобится две. Для фиксации будут необходимы полукруглые скобы, они должны быть подготовлены в количестве четырех штук.

Работа над деталями конструкции

Если будет изготавливаться стремянка из дерева своими руками, то предстоит подготовить перекладины и стойки, для этого рекомендуется использовать сосновый брус, который предварительно хорошо просушивается. Его сечение должно быть равно 40х70 миллиметров. Пиломатериал обязательно должен быть ровным, перед приобретением или использованием того, что есть в наличии, обязательно необходимо проверить поверхность на отсутствие сучков. Цвет древесины должен иметь желтоватый оттенок, а также не иметь посторонних тёмно-коричневых или серых включений.

Конструкция будет иметь в составе 2 главные части, среди которых можно выделить подпорки и лестницы. Их следует соединить с помощью шарниров, выполненных посредством шайб и болтов. Стойки с перекладинами должны быть укреплены между собой саморезами, что касается перекладин, их следует запилить на 30 миллиметров, а также сделать в стойках пазы в 20 миллиметров. Для того чтобы исключить ослабление стоек от сделанных запилов, перекладины перед установкой в местах соединения со стойками следует смазать клеем. Специалисты советуют использовать За неимением такового можно применить ПВА.

Если будет изготавливаться стремянка из дерева своими руками, то подпорку следует сшить брусьями методом, который предполагает укладку элементов внахлест. Для обеспечения жесткости каждый поперечный брус следует укрепить к стойке саморезами, длина каждого из которых должна быть равна 65 миллиметрам. Этот показатель является минимальным. Все составляющие деревянной конструкции рекомендуется дополнительно усилить, используя стальные уголки.

Проведение сборки

Когда изготавливается стремянка своими руками из дерева, все детали обязательно необходимо тщательно обработать наждачной бумагой, а после собрать насухо. Такая манипуляция позволит убедиться в том, что все сделано, как того требует технология. Только после можно приступать к окончательной сборке деревянных заготовок. После завершения данных манипуляций необходимо дождаться того момента, пока клей на стыках хорошо высохнет. Поверхность конструкции обязательно нужно загрунтовать олифой, а после окрасить с помощью масляной краски. После того как верхний слой высохнет, нужно соединить лестницу с подпоркой, применяя болты. Далее наступает черед фиксирующих цепей, которые будут исключать расхождение в разные стороны лестниц. Для их фиксации следует использовать скобы.

Альтернативный вариант изготовления стремянки

Перед тем как сделать стремянку из дерева своими руками, необходимо решить, какими конструктивными особенностями будет обладать данный предмет. Например, конструкция может быть выполнена по типу табурета. При этом она будет состоять из следующих частей: опорная стойка, соединительные реки, сиденье, а также лесенка. Если вы желаете использовать габариты, которые рекомендованы профессионалами, то расстояние между тетивами лестницы должно быть равно 48 см. Шаг между опорной стойкой и тетивой может быть эквивалентен 60 сантиметрам. Причем данное значение является максимальным. Высота сиденья составит 60 см. Тогда как его размеры будут равны 30х50 см. Для комфортной эксплуатации будет достаточно 3 ступенек, которые должны располагаться с шагом в 20 см. От поверхности пола до нижней ступени и от верхней ступени до сиденья должно быть выдержано расстояние в 20 см.

Особенности проведения работ

Если будет изготавливаться стремянка своими руками из дерева, схема, представленная в статье, вам поможет произвести работы. Для выполнения сидения понадобятся две рейки-основы и 5 реек, которые будут располагаться поперёк. После обработки древесины рейки нужно укрепить между собой. Отступив 5 см от края с обеих сторон, нужно наметить линии, сделав паз с помощью фрезы. Это позволит укрепить на рейках-основах поперечные бруски. Таким образом вам удастся изготовить сиденье.

Изготовление опорной части

Если будет выполняться садовая стремянка своими руками из дерева, то на следующем этапе можно приступить к опорной части. Для этого нужно использовать 5 реек, две из которых станут направляющими, две другие обеспечат горизонтальное соединение. Тогда как оставшаяся рейка будет обеспечивать прочность. Соединения следует выполнить с помощью шкантов. В торцах для этого нужно проделать отверстия. Такие же отверстия нужно сделать в стойках. В итоге вам удастся получить заднюю часть стремянки.

Изготовление лестницы

Когда изготавливается стремянка из дерева своими руками, чертежи должны помочь мастеру. Их можно составить самостоятельно. следует фиксировать под некоторым наклоном, тогда как ступеньки станут располагаться горизонтально. Пазы для последних следует выполнять под определенным углом. Для того чтобы рассчитать угол, следует собрать конструкцию без ступеней и реек на поверхности. Далее выставляется расстояние между опорной стойкой и тетивой, которое равно 60 сантиметрам. Выполняя пазы для ступеней, следует сделать их меньше по сравнению с толщиной самой заготовки.

Приспособления, часто требуемые в быту и хозяйстве, можно изготовить собственными силами, используя для этого пошаговые инструкции, тем самым экономя собственный бюджет. Если такая полезная вещь, как стремянка своими руками, будет сделана из дерева, то ее технические и безопасные характеристики во многом превзойдут фабричное производство, которое предлагает к использованию легковесные алюминиевые конструкции.

Деревянная стремянка, сделанная своими руками, прослужит не меньше, чем покупные изделия.

Стремянка деревянная своими руками

Потребуются:

• деревянные бруски сечением 5х3 и общей длиной 14 м;
• металлические ступени: это могут быть как спицы, так и пластины, общая длина – 10 м;
• спицы для большей безопасности;
• крепеж – гайки, болты, саморезы;
• пластины для скрепления ног между собой;
• металлическая цепь – 1 м 20 см;
• клей эпоксидный.

Инструменты:

• болгарка или ножницы по металлу;
• пила-ножовка;
• гаечный ключ;
• дрель;
• рулетка и маркер.

Этапы работы и их особенности

Перед тем как начать мастерить стремянку, следует набросать приблизительный эскиз для ее изготовления. На нем нужно сразу проставить все размеры. Работать без наброска может себе позволить лишь мастер высокой квалификации. Не стоит думать, что стремянка своими руками – предмет, требующий к себе поверхностного отношения. Во-первых, от него зависит безопасность работающего на высоте, во-вторых, это очень удобно, когда не нужно постоянно мерить заготовки, достаточно лишь взглянуть на эскиз.

Далее режется древесина. Потребуется 4 заготовки длиной в 175 см каждая. В основном длина определяется высотой производимых работ: если стремянка нужна в саду, то следует исходить из величины деревьев, но взбираться на нее слишком высоко тоже нельзя, будут нужны иные средства. Для работы на крыше используется такая разновидность лестницы, как коньковая стремянка. Ее отличает то, что вторая половина раскладушки закидывается за кровлю, а для устойчивости к верхам прибивают бруски.

Затем болгаркой нарезаются лестничные заготовки. Лучше использовать для этого металлический профиль, нежели круглые элементы, опять же для безопасности работающего. Стопа на плоском профиле будет гораздо устойчивее, чем на узком цилиндре. Заготовки должны быть в одинаковом количестве для обеих сторон стремянки – фабричные изготавливаются лишь по одной стороне, но данная модель будет иметь две рабочие лестницы. Это удобно, если работа требует двух человек или к труднодоступным местам нужен подход сразу.

Длина таких элементов зависит от расстояния между длинными боковыми брусьями. Верхние концы должны быть друг от друга на 40 см, а нижние – на 60. Должно получиться по две заготовки длиной в 57, 52, 47, 42, и 37 см. То есть расстояние между ступенями приблизительно 27 см.

Затем в длинных элементах сверлят отверстия по диаметру ступеней, если элементы круглые, и крепят металлические уголки для плоских. Глубина сверления не должна быть меньше 2 см. Таким же образом несколько ниже делают отверстия под спицы. Затем конструкцию собирают без применения болтов, чтобы увидеть все огрехи и тут же поправить. Все элементы подвергают обработке, т.к. материал может быть испорчен плесенью или грибком.

Собирают лестницы. Для этого в углубления заливается эпоксидный клей, деревянным молотком круглые ступени вбиваются. Затем с помощью крепежа монтируются спицы, которые затягиваются гайками с двух сторон. Профильные ступени крепятся с помощью гаечного ключа. После сборки клею нужно время, поэтому заготовки откладываются на сутки. Если монтаж шел без него, то самое время заняться пластинами.

Одна часть элементов крепится к дереву, а затем металлические ушки конструкции скрепляются между собой так, чтобы она могла свободно складываться или раскрываться. Прекрасно подойдут для такого дела пластины от механизма старого дивана.

Далее нужно позаботиться о собственной безопасности – металлическая цепь режется ножницами на две части и прикручивается концами к противоположным элементам. Она не даст разложиться стремянке полностью, если ножки начнут скользить по поверхности. Естественно, делается это внизу лестницы. На каком расстоянии – решит сам хозяин, но обычно это длина всей цепи, то есть при раскладывании ножки образуют между собой правильный квадрат со стороной 60 см. Ножки желательно «обуть», иначе есть риск, что лестница заскользит на особо скользком или мокром покрытии. Монтаж окончен.

Чтобы стремянка долго радовала владельца, ей можно придать внешний лоск, тщательно ошкурив мелкой наждачной бумагой и покрыв лаком.

Для хранения можно пропитать ее отработанным машинным маслом, чтобы предназначенная для садовых работ лестница всю зиму простояла нетронутой ни плесенью, ни грибком.

Дополнительные удобства

Для того чтобы работа с применением стремянки была удобной, можно сделать дополнительные конструкционные детали деревянной лестницы. Например, несколько крючков, прибитых к торцам длинных элементов, позволят не держать ведро в руках, а повесить его рядом, тем самым освобождая себя от тяжести и повышая скорость работы.

Ошибки при изготовлении стремянки

1. Чтобы не допустить перекоса при вставке лестниц в отверстия, следует сверлить их параллельно с другой стороной. То есть работа должна вестись сразу на обоих элементах. Для этого нужно использовать длинные сверла.
2. При монтаже гаек нельзя забывать про шайбы, они помогут облегчить монтаж и сделают затягивание сильнее. Если отверстия сделаны большие, то шляпка болта не затянется внутрь, а останется на поверхности, и усиление затягивания можно варьировать.
3. Пренебречь установкой спиц тоже нельзя: затянутые с двух сторон гайками, они не дадут выпасть ступеням из собственных пазов. Если фабричных шпилек достать не удалось, можно нарезать резьбу на любых стальных элементах.
4. Можно использовать вместо металлической цепи капроновый шнур. Но железо крепче, а шнур при усиленной нагрузке порвется.

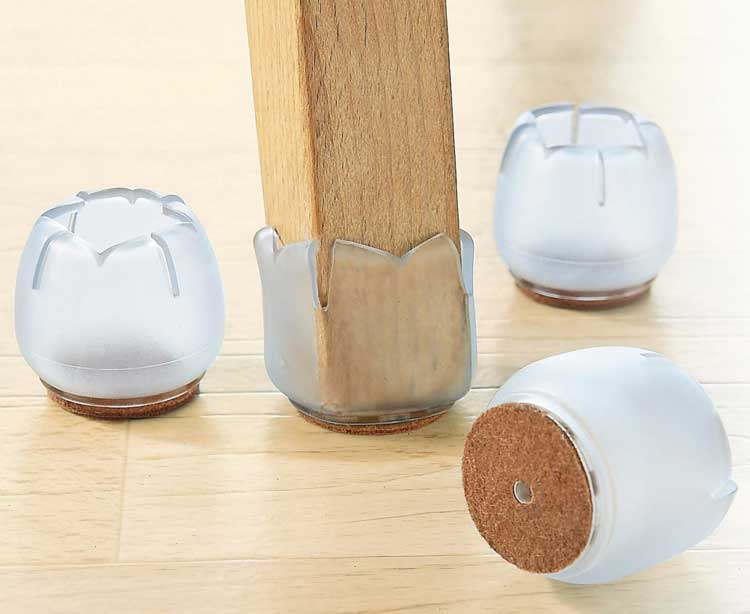

5. Нужно надеть на ножки резиновые набалдашники, даже если стремянка надежно скована цепью. Можно применить пробки от чего-либо или обернуть нестандартные торцы несколькими слоями изоленты на тканой основе. Тогда можно быть уверенными, что стремянка с железной цепью не заскользит в самый ответственный момент.

Таким образом, применив все правильные действия, деревянную стремянку собственного изготовления можно использовать на любых работах, связанных с высотой: деятельность в саду, ремонт в квартире, даже для вкручивания лампочки лестница будет как нельзя кстати. Предоставленные производителем модели вызывают некоторые нарекания в связи с легкостью алюминиевых профилей, из которых она изготовлена, а деревянная будет много надежнее и устойчивее.

Все фото из статьи

Любой владелец жилья, приглашенные для работы штукатур, маляр и садовод иногда нуждаются в элементарном приспособлении — стремянке. Наша задача — выяснить, как сделать стремянку из дерева своими руками.

Общие принципы изготовления деревянных стремянок

Представляет собой незамысловатую и удобную конструкцию, включающую лестницу и подпорную ногу. Размеры конструкции подбираются исходя из поставленных задач, здравого смысла и удобства использования.

Большое значение при постановке вопроса, как самому сделать стремянку из дерева, имеют варианты крепежа ступеней.

• Стойки, называемые иначе косоурами или тетивами, укладываются на ребра, после чего посредством гвоздей или саморезов к ним крепятся перекладины. В результате на выходе получается ветхая конструкция, удерживающая в меру упитанного подростка.
• В тетивах выпиливаются пазы, конструкция соединяется все теми же деталями – стремянка становится более прочной за счет перераспределения нагрузок. Такая стремянка может выдержать 100-килограммового детину.
• В стойках-косоурах прорезаются сквозные пазы, собирается жесткая конструкция – на ней может работать плотно сбитый специалист с увесистым чемоданчиком, заполненным инструментами.

Совет! При изготовлении стремянки нужно учитывать , ибо приготовленные к дальнейшему использованию цельные либо клееные брусья ольхи, дуба или ясеня проявляют себя со временем и в разных погодных условиях по-разному.

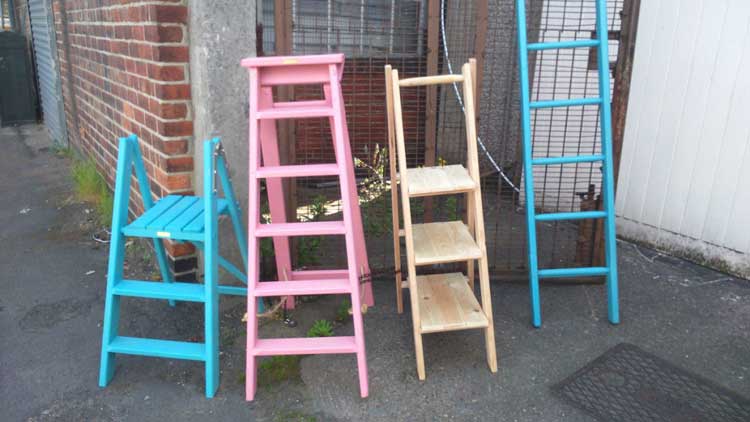

Разнообразие самостоятельно выполненных стремянок из дерева

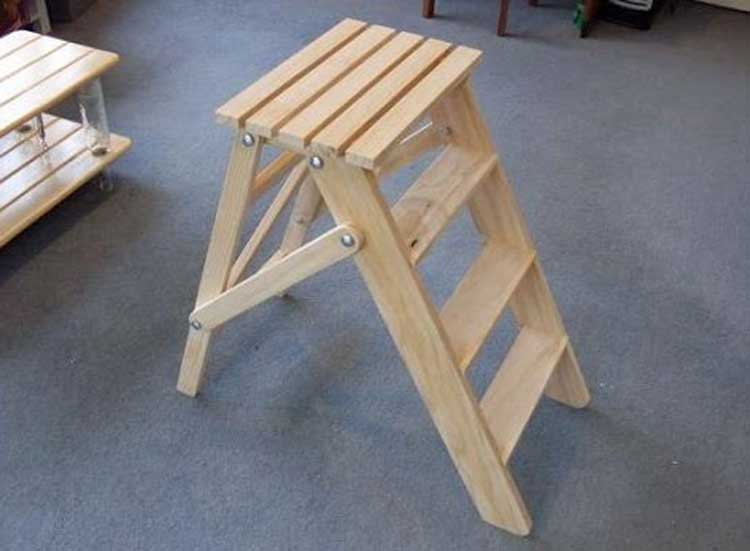

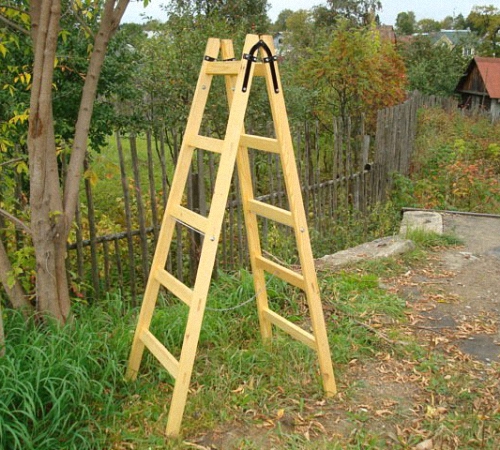

Классическая конструкция

Какими бы конструктивными особенностями и материалами изготовления не отличались заводские стремянки известных производителей, но все же нет ничего лучшего обычной деревянной лестницы с упором, смастеренной своими руками. Она и дешевле, и удобней, и, главное, надежнее. Ниже приведена инструкция по ее изготовлению, которой предшествует перечень необходимых материалов.

Спецификация

1. С помощью дисковой циркулярной пилы доски, цена которых, кстати, в любом регионе страны вполне демократична, в продольном направлении разделяются пополам, после чего образовавшиеся части обрабатываются рубанком и наждачной бумагой. Затем они распиливаются поперечно на заготовки для стоек, длина которых равняется 2,77 и 3,00 м . Из меньших брусков для будущих ступенек нарезаются поперечины разной длины: 0,66, 0,63, 0,60, 0,54, 0,52, 0,49, 0,46 м и дополнительно 2 перекладины, которые будут представлять собой упор конструкции.

Чертежи стремянки своими руками из дерева — одно из простейших решений

1. На поверхностях длинных лестничных стоек с более широкой стороны рисуются пазы размером в 25х35 мм – именно после выборки материала из приведенных контуров в них будут вставляться ступеньки. Геометрический центр первой фигуры находится на расстоянии в 0,20 м от верхнего торца бруса: каждый последующий, отталкиваясь от указанного, располагается с шагом в 0,33 м в направлении вниз. На упорных брусках стремянки намечаются такие же контуры пазов – от верха вниз на расстоянии в 25 мм и 0,83 м.
2. С этого пункта, как правило, никто не задается вопросом – как сделать из дерева стремянку, не до того – с помощью молотка стамеской выдалбливаются окошка по намеченным контурам, при этом стенки проема должны быть абсолютно ровными.
3. На брусках, приготовленных для ступеней и имеющих самую маленькую и большую длину, рисуются контуры будущих шипов длиной в 60 мм. Именно по засечкам с 4-х сторон ножовкой производятся неглубокие поперечные пропилы вглубь тела заготовок. Затем такие же манипуляции выполняются от торцов в продольном направлении до соединения врезок и образования шипов, которые, при необходимости, подгоняются ножом.
4. Вставляются верхняя и нижняя ступеньки в вырезанные проемы стоек, после чего они лишь прихватываются короткими гвоздями с перспективой на легкий демонтаж . Затем планки нумеруются, их стороны маркируются для удобства будущей установки, а на всех остальных ступенях вырезаются шипы по прежней схеме. Будущая самодельная стремянка из дерева карандашом опять-таки метится в ключевых местах с той же целью – для удобства сборки.
5. Вставляются 2 фиксирующие бруска в пазы на упоре конструкции, при этом соединение должно быть плотным – без щелей, а ступеньки с помощью киянки пружинистыми ударами загоняются в стойки. Пассатижами вынимаются гвоздики из крайних ступенек, после чего выполняется предварительная сборка лестницы. При проведении этой работы надо умело и в нужных местах постукивать молотком для дерева, не забывая при этом пользоваться ножом для точной подгонки.

1. Лестница снова разбирается, красится, но участки с нумерацией и маркировкой сторон, что естественно, оставляются на данный момент нетронутыми . После этой процедуры стремянка на некоторое время, пока не высохнет краска, остается в покое.
2. В стойках лесенки и упора проделываются сквозные отверстия диаметром 7 мм для фиксации ступеней.
3. Из подручного древесного материала с помощью молотка и ножа либо топора грубо нарезаются колышки размером в 7,0х1,0 см, из которых стругаются дюбели диаметром в 8 мм . Эти самодельные деревянные детали смазываются клеем – столярным или ПВА — и заколачиваются в крепежные отверстия. После того, как клей схватился, ножовкой срезаются выступающие торцы дюбелей и ступенек.

1. К верхним частям лестницы и упора прикручиваются соответственно уголки и пластины, после чего они соединяются болтами . Остается докрасить в свое время обоснованно пропущенные участки стремянки.

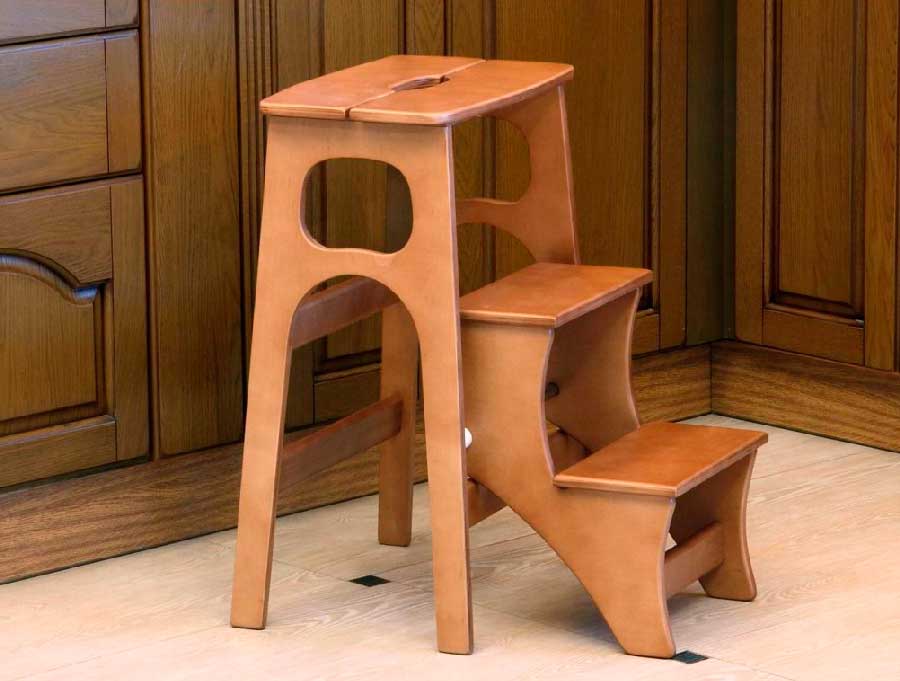

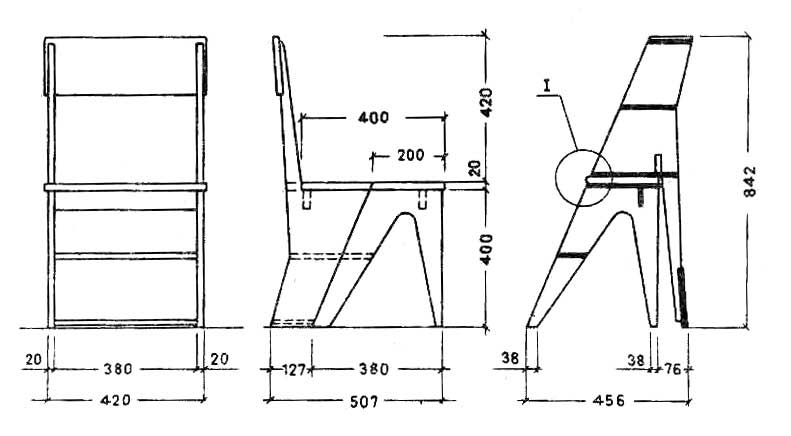

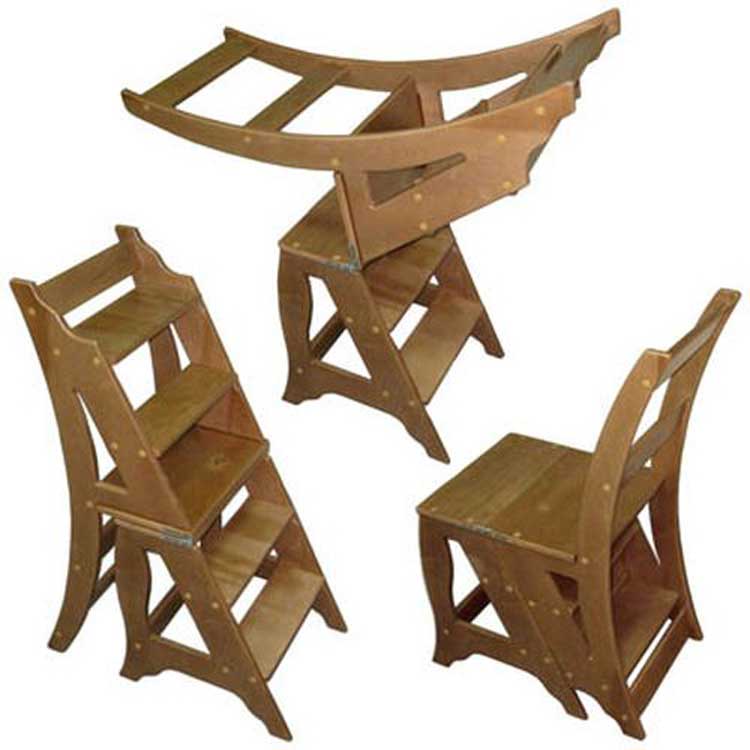

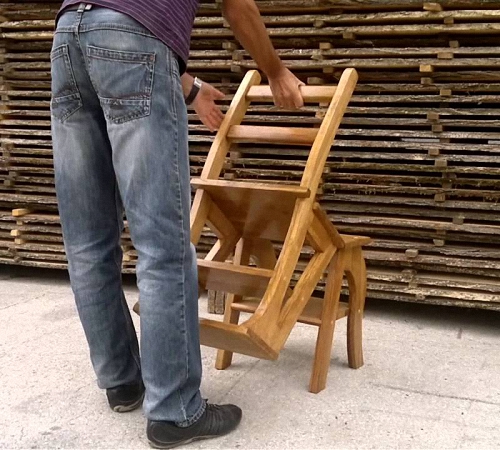

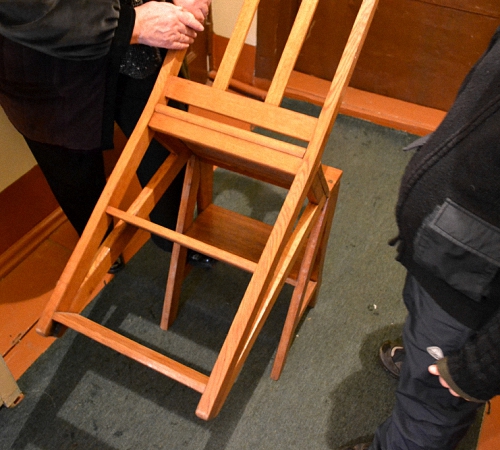

Стул-трансформер

Иногда в доме нужно поменять перегоревшую лампочку или добраться до верхнего отделения шкафа. В этом случае пользоваться обычной высокой стремянкой будет, согласитесь, довольно неудобно.

Для выполнений несложных работ на небольшой высоте изготавливается стремянка — стул из дерева своими руками, имеющая многофункциональное назначение.

1. Для выполнения работ потребуются: доски (доска) или фанера толщиной 20 мм, лакокрасочный материал, лобзик с электроприводом, дрель, шуруповерт, наждачная бумага, киянка, кисть, клей ПВА, саморезы, древесные дюбельки, петли. По предварительно созданным бумажным лекалам из доски или фанеры вырезаются заготовки, в которых проделываются отверстия под шканты или выпиливаются пазы, шипы и выемки. Поверхности шлифуются и пропитываются составами с влагозащитными свойствами.
2. На древесные дюбели наносится клей — столярный или ПВА, после чего они с помощью киянки забиваются в готовые отверстия на спинке, сидении и ступенях. Для укрепления конструкции применяются саморезы. В предварительно сделанные заглубления устанавливаются и фиксируются петли.
3. Поверхности стремянки повторно шлифуются, особенно в местах повторной обработки, а затем покрывают с морилкой и лаком либо олифой и краской.

Еще одна самодельная конструкция — детская стремянка-подиум

Совет! Чтобы не повредить одежду, шляпки саморезов нужно полностью утопить в предварительно раззенкованные отверстия.

Выводы

В рамках статьи мы рассмотрели несколько наиболее простых и доступных для изготовления конструкций. Творчески переработав их, вы сможете получить сколь угодно красивые и эксклюзивные изделия.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов!

О пользе стремянки в домашнем хозяйстве знает каждый, но не у каждого в доме она есть. Случается так, что этот вспомогательный агрегат требуется в самый неподходящий момент. О том, как сделать стремянку из различных подручных средств своими руками рассмотрим далее.

Основные разновидности лестниц стремянок

Стремянкой называют прибор в виде лестницы, который способен самостоятельно стоять без опоры. Основной функцией стремянки является помощь в поднятии человека на определенную высоту. Лестница отличается от стремянки тем, что стремянка имеет опору, с помощью которой она стоит самостоятельно.

Различают три основных вида стремянок:

• одностороннего типа;
• двухстороннего типа.

Стремянка имеет вид конструкции к которой прикреплены ступени. В качестве дополнительных элементов стремянки выступают элементы в виде поручень и ножек. Определение высоты стремянки происходит путем вычисления интервала между полом и последней ступенькой или площадкой. Интервал между ступеньками составляет от 20 до 25 см.

В соответствии с функциональными особенностями выделяют стремянки:

• классического вида;
• универсального вида;
• стремянка трансформер.

Стремянки универсального вида сочетают в себе функции обычной лестницы и стремянки. Их разделяют на раскладные и телескопические. Универсальная лестница имеет вид конструкции, включающей несколько пар секций, каждая из которых имеет от шести до восьми ступеней. В телескопическом типе универсальных стремянок происходит постепенное выдвижение секций, которые закрепляются автоматическими фиксаторами или крючками. Такая лестница имеет довольно приличную высоту.

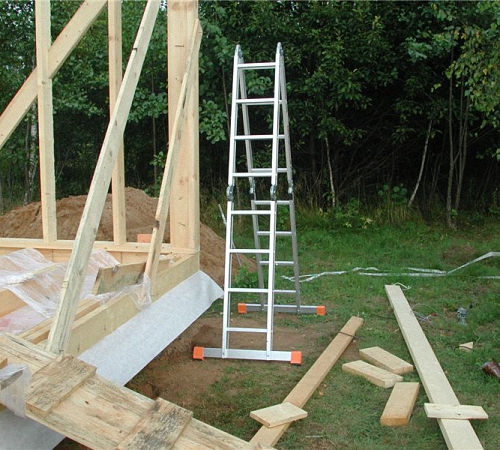

Лестницы, называемые трансформерами подразумевают их работу в нескольких положениях. Они отличаются компактностью, легкостью транспортировки и помещаются даже в багажник автомобиля.

Классическим материалом для изготовления стремянок выступает дерево или металл. В качестве несущих стоек выступают трубы из стали или железа, при этом ступени в таких стремянках все чаще изготавливают из дерева или менее прочного металла. Такие лестницы довольно тяжелые, занимают много места и имеют непривлекательный внешний вид. Но, так как соединение компонентов стремянки осуществляется при помощи болтов, любой из ее поврежденных элементов подвергается быстрой замене.

Некоторые стремянки являются целостными - в процессе и сооружения используется сварка, таким образом конструкция получается неразборной.

Изготовление стремянок из дерева является непрактичным. Так как такой агрегат имеет небольшой срок эксплуатации, из-за подверженности к влаге и механическим повреждениям. В местах соединения деревянных досок происходит появление трещин и мелких сколов. Кроме этого такая стремянка не способна выдержать большие нагрузки, максимальный вес - 95 кг. Кроме этого, стремянка из дерева, с большим количеством ступеней отличается приличным весом, что не совсем удобно в работе.

Одними из самых популярных стремянок, в соответствии с материалом изготовления, являются металлические изделия из алюминиевого или дюралюминиевого сплава. Стремянка алюминиевая отличается прочностью, надежностью, легким весом и удобством эксплуатации.

Кроме этого различают комбинированные типы стремянок, в которых для сооружения ступеней используется дерево, а для стоек - металл. Особое внимание, при выборе или сооружении стремянки следует уделять стойке, так как именно на нее приходиться самая большая нагрузка.

Предлагаем ознакомиться с дополнительными элементами которые способствуют улучшению работы со стремянкой:

1. Наличие подвесной площадки поможет не разлить краску в процессе окрашивания. Крепление данного аксессуара осуществляется с помощью специального крючка. При этом он фиксируется на любой высоте.

2. Для увеличения ширины ножек стремянки рекомендуется использование дополнительных опорных компонентов. Они сделают стремянку более устойчивой. Их крепление осуществляется с помощью винтовых зажимов, при этом на их нижней части находятся резиновые уплотнители, которые помогут избежать скольжения стремянки.

3. В процессе выполнения работ на поверхностях с наличием неровностей рекомендуется использовать удлинители для стоек. Они способны увеличить длину стоек на 35 см.

4. Для облегчения транспортировки стремянки используют удлинительные компоненты для ножек. При необходимости в частой транспортировке лестницы к ней подсоединяют роликовые насадки, а при работе на грунтовых участках - наконечники с острыми краями.

5. Для того, чтобы облегчить подъем на высокую стремянку к ней устанавливают перила. Они бывают плоскими, круглыми или металлическими.

6. Наличие крючка для груза поможет закрепить на поверхности стремянки необходимые в работе инструменты.

Стремянка деревянная - особенности изготовления

Использование такой стремянки не ограничено. Она отлично помоет при выполнении строительных работ в доме или садовых забот в саду и огороде. Конечно, высокой популярностью отличаются стремянки, изготовленные из металла, но при наличии бруса или досок, экономнее соорудить такую стремянку.

Для изготовления стремянки требуется наличие:

• бруса сухого дерева, сечение которого составляет 5х3 см, а общая протяженность около тринадцати метров;
• металлических спиц, диаметр которых равен 0,6-0,8 см, а длина 10 м;
• гаек, шайб и саморезов по дереву;
• при наличии резины, с помощью которой будут изготавливаться накладки на стойки;
• металлических пластин для мебели (они помогут соединить две половины стремянки);
• металлической цепи или шнура - потребуется два отрезка по шестьдесят сантиметров;
• столярного клея.

Кроме этого требуется наличие стандартного столярного набора инструментов, который состоит из:

• электропилы;
• болгарки;
• электродрели;
• стамески;
• шлифмашинки;
• молотка;
• рулетки;
• карандаша.

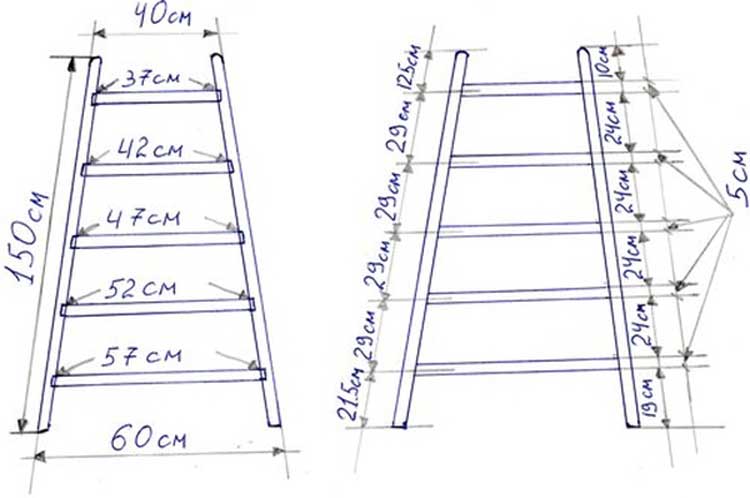

Чертеж стремянки:

Первым делом приступайте к распиливанию бруса, для изготовления необходимых заготовок. Для изготовления стремянки потребуется наличие:

• четырех досок по 1,5 м;
• двух по 0,57 м;
• двух по 0,52 м;
• двух по 0,47 м;
• двух по 0,37 м.

Для удобства предварительно воспользуйтесь карандашом и рулеткой, разметьте на брусе все необходимые надрезы, а затем распилите его на части.

Длинные детали необходимо закруглить с одного бока, а с другого крепятся резиновые уплотнительные насадки, при их наличии. Они помогут сделать стремянку более устойчивой перед скольжением.

От нижней части заготовки нужно отступить расстояние длиной в десять сантиметров, и проделать в ней углубление размером в 0,5х0,25 см. Далее делается отступ в 25 см и процедура проведывания углубления повторяется. На данном участке получиться пять углублений для фиксации ступеней. Тоже самое сделайте и с другой заготовкой. Внизу под углублениями проделайте отверстия в которые будут устанавливаться спицы. С помощью стамески заузьте конечные участки каждой из ступеней. Зауженный конец должен иметь длину в два сантиметра.

Далее следует основная часть процесса изготовления деревянной стамески - обработка заготовок. Все деревянные детали пропитывают олифой, отбеливают и обрабатывают антисептическими растворами, которые помогут сделать их более прочными и устойчивыми к воздействию влаги, образованию грибка или плесени.

Заключительный этап начинается после высыхания всех заготовок. Он состоит в сборке всей конструкции. Для этого потребуется смазать концевые участки ступеней с помощью столярного клея и вбить в стержневые части молотком. Далее происходит установки спиц, в предварительно изготовленные отверстия под ступенями. Фиксация спиц происходит с помощью гаек и болтов. Пластины для мебели фиксируют в верхней части стремянки. Во избежание разъежания стремянки в процессе работы используется металлическая цепь. Кроме этого, рекомендуется изготовить крючки, на которых удобно будет размещать предметы, необходимые во время работы. Использование ненужных отрезков от сантехнических труб с крупным диаметром поможет соорудить приспособление для хранения инструмента.

Металлическая профильная стремянка своими руками

Данный вариант изготовления стремянки напоминает конструкции из алюминия, продающиеся в любых строительных магазинах. Единственным ее отличием является материал изготовления: в покупных это алюминий, а здесь - профильная труба. Преимуществами в использовании данного материала является его сечение, благодаря его наличию он практически не поддается изгибу, более прочный и легкий.

В процессе изготовления стремянки из профильной трубы потребуется наличие:

• электрической сварки;
• болгарки;
• электродрели;
• рулетки;
• рулетки;
• карандаша.

Перед началом работы необходимо купить насадки для дрели и болгарки, предназначены для работы с металлическими изделиями. Кроме этого побеспокойтесь о наличии защитных очков, которые обезопасят работу с резкой металла. В процессе работы со сварочным аппаратом рекомендуется одеть маску.

Перед тем как приступить к изготовлению следует подумать о высоте стремянки. Этот параметр следует выбирать исходя из личных предпочтений и характеристики места для работы со стремянкой. В соответствии с нужной высотой отрезаются два участка профиля, которые послужат стойками.

При наличии ржавчины на трубах необходимо ее удалить с помощью болгарки и насадки, которая выглядит как металлическая щетка. После этого вырежьте необходимое количество ступеней для стремянки. Для этого используйте трубу с таким же сечением.

Существует два варианта изготовления такой стремянки:

• с наличием разных по размеру ступеней - такой вариант более надежный, но сложный;
• с одинаковыми ступенями - о данном варианте поговорим далее.

Все отверстия из профильных труб необходимо закрыть с помощью пятачков. Из трубы с меньшим сечением необходимо соорудить перекладины. Их размер ровняется размеру ступеней. С помощью подходящих навесов соедините две половины стремянки. В центральной части стремянки необходимо сделать отверстие, через которое устанавливается металлический шнур, обеспечивающий безопасность работы со стремянкой.

Завершает этап изготовления стремянки из профильной трубы ее покраска и обработка антикоррозийными составами, кроме этого возможна установка дополнительных компонентов, обеспечивающих удобство работы.

Особенности изготовления универсальной стремянки

В качестве основных составляющих универсальной лестницы выступают:

• ступени - от их количества зависит устойчивость лестницы;
• наличие передних стоек обеспечивает крепление ступеней;
• для поддержания равновесия стремянка оборудуется задними стойками;
• размер верхней ступеньки немного большего размера ступеней, так как она предназначается для становления всем весом;
• основной функцией ремня является предотвращение разъедания лестницы в стороны;
• наличие пластиковых или резиновых наконечников поможет предотвратить вдавливание лестницы в пол.

Универсальные стремянки бывают:

1. Алюминиевыми - они в свою очередь имеют такие преимущества:

• легкость транспортировки и перемещения;
• устойчивость перед коррозией;
• отсутствие необходимости в покраске и нанесении грунтовки;
• длительность эксплуатации.

К недостаткам стремянки из алюминия относится:

• высокий уровень теплопроводности, поэтому не рекомендуется использовать такую лестницу во время ремонта высоковольтной линии;
• высокий уровень теплопроводности - быстрый нагрев алюминия при работе с высокотемпературными материалами.

2. Металлическими, которые имеют такие достоинства:

• простота изготовления;
• доступные материалы и инструменты в процессе сооружения;
• высокая прочность.

Среди недостатков металлических лестниц следует отметить:

• неустойчивость перед коррозией;
• необходимость в покраске, грунтовке и нанесении антикоррозийных составов;
• при некачественном сваривании существует риск травмирования.

Чтобы соорудить универсальную лестницу из любого материала в процессе выполнения работы необходимо подготовить:

• рулетку;
• линейку;
• карандаш;
• угольник;
• ножовку;
• электродрель;
• болгарку;
• молоток;
• отвертки;
• сварка.

Кроме этого инструмента необходимо наличие:

• резины для уплотнения ножек;
• клея или жидких гвоздей;
• металлического профиля или труб.

Предлагаем ознакомиться с инструкцией по изготовлению стремянки трансформера:

1. С металлической трубы, используя болгарку, нарежьте восемь одинаковых участков.

2. Нарежьте ступени, их размер зависит от предпочтений изготовителя стремянки и выбирается исходя из особенностей и условий работы в которых будет использоваться стремянка.

4. С помощью запорных механизмов происходит соединение ступеней между собой. Следите за качеством выполнения сварочного шва, так как он подвергается высоким нагрузкам и должен быть прочным.

5. С помощью грунтовки, а затем краски обработайте поверхность стремянки трансформера. После полного ее высыхания используйте прибор по назначению.

Этот мобильный вариант лестницы имеет массу преимуществ, если его сравнивать с различными стационарными аналогами. Стремянку можно использовать где и для чего угодно (обработка потолка или стен, замена лампочки, сбор урожая фруктов), удобно транспортировать (например, на дачу и обратно) и хранить, так как данная складывающаяся конструкция довольно компактна и не займет много места даже в малогабаритной квартире.

С учетом того, что бытовой набор инструмента, как правило, не отличается большим разнообразием, изготовить стремянку своими руками проще всего из дерева, как материала, наиболее податливого в плане раскроя и обработки.

Изготовление «своими руками» априори подразумевает элемент творчества, то есть вольную трактовку различных практических советов, если отдельные положения не оговорены особо. Если станут понятны нюансы изготовления стремянки, то несложно будет и свой чертеж составить, и лестницу-раскладушку по нему собрать. Да и выбор древесины (по породе, длине заготовок, сечению) и остальных материалов – на собственное усмотрение.

С точки зрения автора, данный этап даже более важен, чем сам рабочий процесс. Если человек не знает (тем более, не умеет), как правильно делать распил и обработку пиломатериалов, что нужно для их сверления, специфику выбора инструмента для различных технологических операции (перечень вопросов можно продолжить), он никогда не возьмется изготавливать что-либо своими руками. Как говорится, если «не дано, то…». Следовательно, именно данный пункт требует более подробного рассмотрения.

Составление чертежа

Лестница-раскладушка изготавливается для различных целей. Если она предназначена для использования в объемном помещении (ангар, склад или что-то подобное), то ее габариты должны быть внушительными. Здесь нужно учитывать, сможет ли человек не просто дотянуться до самого верхнего стеллажа, а и еще что-то укладывать на него или снимать.

Высота

Так как стремянки своими руками собираются в основном для бытового применения, не требуется производить каких-либо сложных вычислений, чтобы понять – оптимальная погонная длина сборной лестницы 1,5 – 1,7 м. Возможно, кто-то считает и по-иному, поэтому уместно аргументировать. С учетом высоты жилых (и большинства подсобных) помещений + среднего роста человека этого вполне достаточно, чтобы стоя даже на предпоследней ступеньке, дотянуться до потолка.

То же касается и работ на садовом участке. Обрезка фруктовых деревьев производится по-разному, в зависимости от вида, но рекомендуемая максимальная высота их кроны – от 2,5 до 3,5 м. Это относится к яблоне, вишне, сливе, груше, то есть всему тому, что растет на наших дачах и придомовых территориях. Следовательно, изготавливать своими руками стремянку больших размеров не имеет смысла. Это и повышенный расход пиломатериалов, и увеличение веса, и неудобство переустановки в одиночку – минусов у массивной сборной лестницы хватает.

Проступь

Для стационарных лестниц ее величина рекомендуется из расчета на 45-й размер. Специфика использования стремянки заключается в том, что она предназначена не для перемещения людей, а для работы на ней. То есть сочетание удобства и безопасности при выполнении каких-то операций на высоте. Поэтому проступь (то есть ширина ступени) не должна быть менее 30 см. Если в конструкции стремянки предусмотрена верхняя площадка, то можно данный параметр увеличить до 40 – 45.

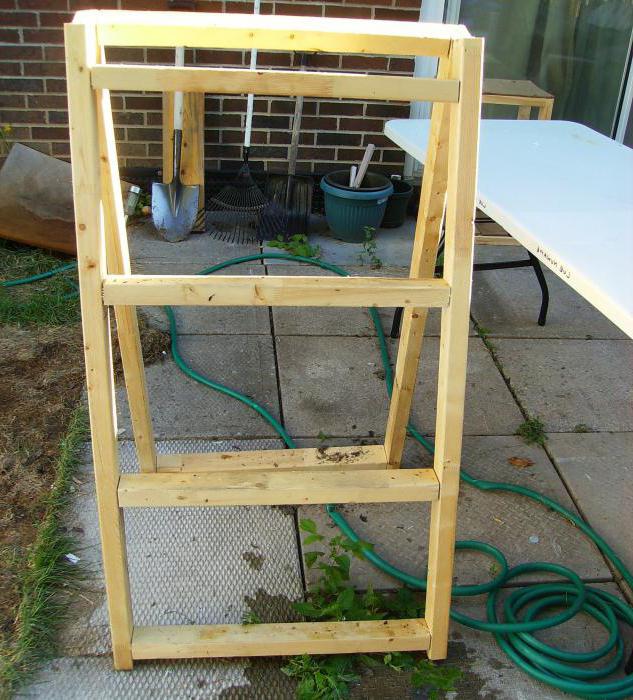

При изготовлении стремянки своими руками для ступеней можно взять не доску, а бруски. Вот одна из таких конструкций.

Количество ступеней

Это придется определять самостоятельно. На первом месте – удобство подъема (спуска) по стремянке. Как правило, между ступенями расстояние выбирается в пределах 25±5 см. Здесь следует учитывать общую высоту раскладной лестницы, а также угол, на который раздвигаются ее «ноги» (то есть крутизну). В большинстве случаев в процессе расчетов целое число ступеней не получается. Выход из положения простой – уменьшить интервал между первой и нижним срезом косоуров или предпоследней и рабочей площадкой. Если все это учесть, разметку произвести несложно.

Длина ступеней

Для стремянки она изменяется в сторону уменьшения по высоте лестницы. Такая конструкция собирается в виде пирамиды с усеченной вершиной. Поэтому рекомендуемая длина ступенек (см) – от 55 (нижняя) до 35 (верхняя). Этого вполне достаточно, чтобы было удобно подниматься по стремянке и спускаться с нее.

Выбор материалов

Порода древесины

Здесь стоит учесть не только специфику использования стремянки, но и где ее предполагается хранить. К примеру, если она нужна лишь для дома, и нет возможности ставить такую лестницу в кладовую, то для квартиры можно изготовить ее с расчетом, чтобы она стала элементом общего интерьера. Например, собрать вот по такой схеме.

В сложенном состоянии стремянка превращается в удобный и оригинальный стульчик. В этом случае есть смысл выбрать более дорогую древесину. Или породу с хорошей фактурой, которая после определенной обработки ( , лаком) приобретет замечательный вид.

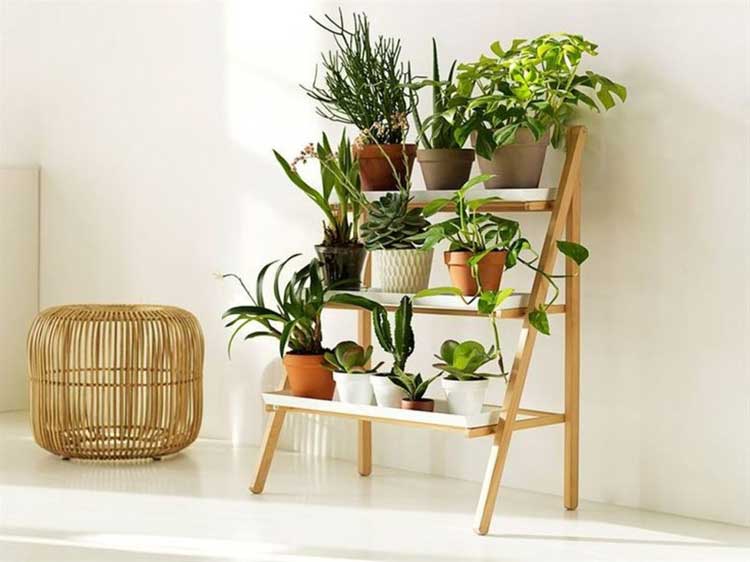

Вот еще неплохие варианты конструктивного исполнения складных мини-лестниц. Они точно не станут помехой в любом помещении, а наоборот, лишь украсят его и привнесут элемент оригинальности.

Для стремянки, которая где-то хранится, без разницы, какое дерево будет использовано. Если такая лестница предназначается в основном для работы вне строения (на придомовой территории, даче), то следует ориентироваться на породы хвойные, как более устойчивые к гниению. Оптимально, с учетом сочетания прочности, долговечности и цены – сосна.

Качество

Стремянка – это конструкция нагружаемая. Вес человека, каких-то инструментов и приспособлений – все это требует особой надежности «раскладушки». Поэтому древесина со значительными дефектами в виде трещин, сколов для складной лестницы явно не подходит.

Степень осушки

Здесь коротко. Если дерево недостаточно сухое (с повышенным процентом влажности), то своими руками из него ничего делать не стоит, а не только стремянку. Как бы грамотно она ни была собрана, через определенное время ее банально «поведет». Такой лестницей пользоваться довольно рискованно.

Линейные параметры заготовок

Даже при максимальной длине косоуров достаточно бруса сечением 4 х 4, 3 х 5 или 6 х 6. Это не особо скажется на весе, а прочность стремянки будет обеспечена. В случае выбора доски можно ограничиться образцами на 15 или 20. Опять-таки, при определении разновидности пиломатериалов следует ориентироваться на габариты лестницы, поэтому однозначно рекомендовать конкретные размеры бессмысленно.

Комплектующие

Спицы

Их длина определяется исходя из размеров верхних ступеней и общей толщины косоуров. А вот диаметр – не менее 8 мм, иначе такие оси станут постепенно изгибаться.

«Башмаки»

Нижние концы косоуров желательно обуть, даже если стремянка делается своими руками лишь для садовых работ. В помещении – тем более, иначе не избежать появления на полах царапин. Что использовать? Так как материал будет подвергаться усиленному истиранию, то оптимальный выбор – РТИ. Войлок и тому подобное для стремянки – не лучшее решение, так как эта лестница представляет собой мобильный вариант, и ее постоянно переносят с места на место.

Другое дело, какую резину взять? Если мягкую разновидность, то она быстро износится, хотя в плане устойчивости предпочтительнее, так как будет частично «сглаживать» неровности основы. Жесткая резина – долговечнее, но установить с такими «башмаками» стремянку на неровной поверхности несколько сложнее.

Все остальное – крепежные элементы (саморезы, уголки, петли, пластины), клей, шнур (соединительную цепь) не составит труда подобрать самостоятельно, в зависимости от конструктивных особенностей складной лестницы.

Типовые чертежи различных стремянок

Нюансы изготовления стремянки своими руками

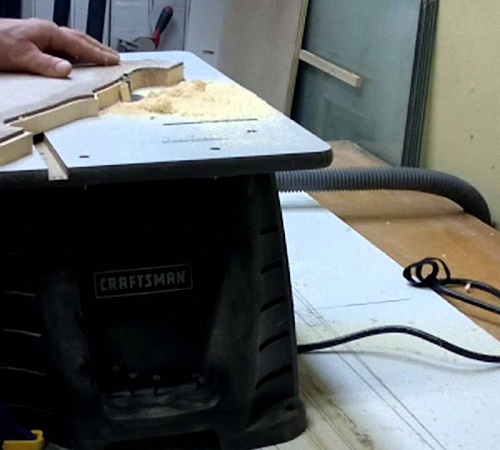

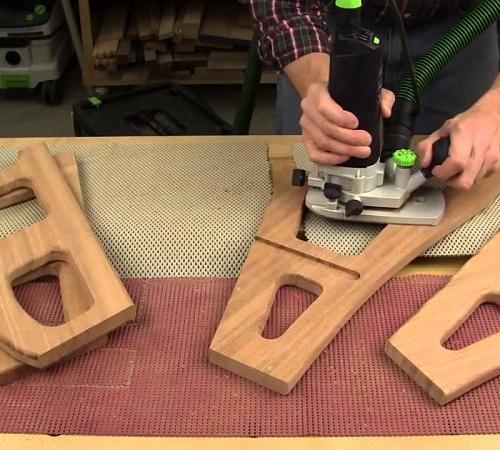

Тому, кто все привык делать своими руками, объяснять, как и чем производить выборку древесины, специфику сочленения конструктивных элементов лестницы – только терять время. Собрать по готовому чертежу стремянку хорошему домашнему мастеру несложно. А вот на ряд аспектов обратить внимание стоит.

В процессе разметки косоуров для определения мест установки ступеней нужно обозначить и точки сверления. Для обеспечения прочности в некоторых случаях желательно эти конструктивные элементы усилить металлическими спицами. В крайнем случае – мощными шурупами.

Крепление «башмаков» также имеет свою специфику. Во-первых, нижние резы косоуров нужно немного скруглить. Это повысит удобство установки стремянки в любом месте и снизит износ материала набойки (наклейки). Во-вторых, необходимо правильно определить способ фиксации «башмаков». Если РТИ достаточно эластичное, то можно использовать саморезы. Их головки при сильном вкручивании «утопятся» в резину и не будут оставлять на полу царапин. Но так как размеры такого крепежа небольшие, он может РТИ довольно быстро порвать. Поэтому обязательно под головку следует подкладывать шайбу.

В случае использования жесткого РТИ – только посадка на клей. Вдавить головку в такую резину не получится, следовательно, царапать пол будут уже не ножки стремянки, а сам крепеж. Можно сделать и вот так, из подручных материалов.

На боковых частях косоуров (вверху, ближе к площадке) целесообразно закрепить пару крючков. На них можно подвесить ведро с краской, посуду для сбора плодов, сумку с инструментами и тому подобное. То, что стремянка с такими приспособлениями будет гораздо удобнее в использовании – очевидно. Неплохо закрепить вверху и хотя бы один отрезок трубы. Лучше – пластиковой. Получится практичный футляр, в который можно поместить молоток, длинную отвертку или что-то еще, постоянно нужное в работе.

Для того чтобы «ноги» стремянки во время пребывания на ней человека случайно не разошлись, примерно на ½ высоты косоуров крепится так называемый «ограничитель». Таким приспособлением домашние мастера нередко пренебрегают, однако установленные шнур (цепочка или длинный крюк) в большинстве случаев предохраняют от падения с мини-лестницы.

В принципе, изготовить своими руками стремянку несложно по любому чертежу. Главное, учесть все нюансы ее дальнейшего применения и правильно подобрать размеры всех элементов.

Успехов в самостоятельном конструировании и сборке складывающейся лестницы!
