Инструкции по установке кондиционера. Установка кондиционера своими руками: делаем монтаж по инструкции в квартире

Пережить летнюю жару и духоту помогает климатическая техника и в частности сплит системы, которые по привычке называют кондиционерами. Техника недешевая, но хуже всего, что за ее установку требуется заплатить сумму немного меньшую, чем за оборудование. Потому многие задумываются о самостоятельном монтаже. Установка кондиционера своими руками возможна, но есть много мелочей и особенностей, незнание которых приводит к быстрому износу оборудования. Подробная пошаговая инструкция поможет вам сделать все правильно.

Выбор места

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих. При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования.

Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:

  • от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
  • до стены сбоку — не менее 30 см;
  • до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.

Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.

При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м, 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».

Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:


Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:


Это все, что необходимо для установки кондиционера своими руками.

Порядок монтажа и особенности проведения работ

В самостоятельной установке сплит-системы нет ничего сверх-сложного, но есть масса нюансов, способных повлиять на долговечность и качество работы оборудования. Прежде всего, перед началом работ стоит внимательно прочитать инструкцию по установке и эксплуатации, которая идет в комплекте с оборудованием. Потраченное время компенсируете тем что будете точно знать, что и как надо делать именно с вашим кондиционером, потому что бывают некоторые нюансы.

Начало — монтируем блоки

Перед началом всех работ, стоит поискать в предполагаемом месте монтажа скрытую проводку или трубы отопления. Попасть в них при работе — это очень невесело. Далее идет уже собственно установка кондиционера своими руками. Начинать надо с монтажа внутреннего блока. На выбранном месте размещаем пластину для его крепления. Блок должен висеть строго горизонтально без малейших отклонений. Потому к разметке и креплению подходим тщательно.

Прикладываем пластину, выставляем ее по уровню, отмечаем места для крепежа. Сверлим отверстия, вставляем пластиковые заглушки под дюбеля, навешиваем пластину и закрепляем дюбелями. Особенно тщательно крепим нижнюю часть пластины — тут находятся защелки, которые держат блок, потому они должны быть жестко зафиксированы. Никаких люфтов. Затем еще раз проверяем горизонтальность.

Прикинув, где будет находится трасса (она должна идти под наклоном не менее 1 см на метр — для нормальной укладки дренажа), начинаем сверлить отверстие в наружной стене. Отверстие также сверлим с уклоном — снова-таки чтобы нормально уходил конденсат (угол сможет быть больше чем у трассы).

Минимальный диаметр отверстия — 5 см. Если бура такого размера нет, можно сделать несколько отверстий меньшего диаметра, вывести не общий пучок коммуникаций, а отдельно каждую трубку/кабель. В любом случае, лучше сверлить два отверстия — одно для меди и электрокабеля, второе — для дренажной трубки. Ее надо укладывать ниже остальных — чтобы не затекло на коммуникации в аварийной ситуации.

Если монтируется два блока «спина к спине», отверстие необходимо строго выверить (измерьте на собственном блоке где находятся порты подключения)

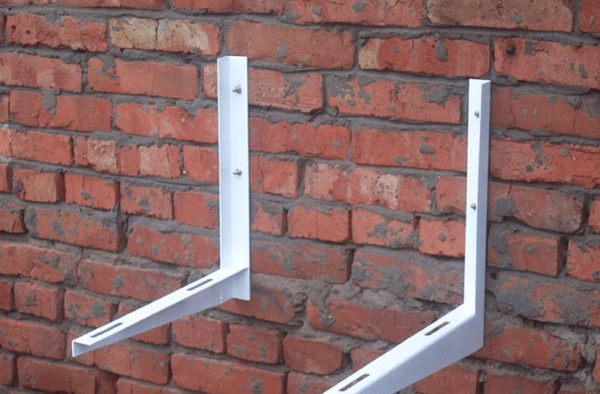

Затем устанавливаем кронштейны для наружного блока. Если речь идет о многоэтажке, потребуется альпинистское снаряжение и навыки работы на высоте. Этот блок тоже должен висеть строго горизонтально, так что при разметке отверстий также пользуемся уровнем. При монтаже кронштейнов крепеж устанавливаем в каждое отверстие, сколько бы их ни было — это обязательное условие. Стандартный крепеж — анкера 10*100 мм. Больше можно, меньше крайне нежелательно.

После того, как закреплены кронштейны, выставляют наружный блок. Закрепляем блок тоже во все крепления которые есть. Только так можно гарантировать, что он при любых условиях устоит на месте.

Прокладка коммуникаций

Два блока соединяет электропровод, две медные трубки. Также через стену выводится дренажная трубка. Все эти коммуникации должны быть правильно подобраны, подключены, уложены и закреплены.

Медные трубки

Начинаем с медных труб. Одна большего диаметра, другая меньшего. Размеры указаны в инструкции к кондиционеру. Отрезаем труборезом кусок нужной длины, обрабатываем края от заусенец специальным инструментом расправляя и выравнивая срез. Использовать обычную пилу нежелательно, как и напильник для удаления заусенец — внутри трубы обязательно окажутся опилки, которые попадут в систему и быстро разрушат компрессор.

На подготовленные трубы надевают теплоизоляционные трубки. Причем теплоизоляция должна быть сплошной и проходить внутри стены в том числе. Стыки кусков теплоизоляции обязательно проклеивают металлизированным скотчем, добиваясь очень плотного прилегания краев. Качество теплоизоляции важно, так как на неутепленных участках трубок будет образовываться конденсат, а он может стекать внутри стены, вызывая мерзлые потеки, разрушая стену.

Закутанные в теплоизоляцию медные трубки необходимо провести через отверстие в стене. Перед этим обязательно тот край, который будет вводится в стену, тщательно заделать чтобы внутрь трубы не попала пыль (а лучше заглушить надежно оба конца сразу после нарезки и оставить заглушки до начала подключения). Это очень важный момент, так как пыль быстро выведет из строя компрессор.

Кабель и дренаж

Проще дело обстоит с электрическим кабелем. Каждый провод оконечивают специальными наконечниками, устанавливая их на очищенные от изоляции проводники и обжимая клещами. Подготовленный кабель подключают согласно схемы, которая есть в инструкции.

На внутреннем и наружном блоке выше портов для подключения медных труб есть съемная пластина, под которой находятся разъемы для подключения кабеля. Перед тем, как начать самостоятельный монтаж сплит системы, снимите пластины, рассмотрите что и куда надо будет подключать — работать потом будет проще. Особенно с внешним блоком.

Подключение дренажной трубки вообще простое: ее подключают к соответствующему выводу на внутреннем блоке и выводят через стену. Длина этой трубки должна быть такой, чтобы она заканчивалась на расстоянии 60-80 см от стены. Укладка дренажной трубки должна быть выполнена с уклоном в сторону выхода на улицу. Уклон не менее 1 см на метр длинны. Больше можно, меньше нет.

Трубка должна фиксироваться через каждый метр, чтобы в ней не возникали провисания. В них потом скапливается конденсат, который может оказаться у вас на полу или на мебели. Когда трубку проводите через отверстие в стене, ее тоже лучше чем-то заглушить.

В помещении обычно трубы и кабели обматывают металлизированным скотчем в единый жгут. Затем закрепляют к стене в нескольких местах, поверх крепят пластиковый короб. Обычно его берут белого или подходящего к отделке цвета.

При желании можно все трубки спрятать в стену — проштробить трассу в стене, уложить туда и после проверки работоспособности замуровать. Но это довольно рискованный вариант, так как чтобы отремонтировать что-то понадобится разбирать стену.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

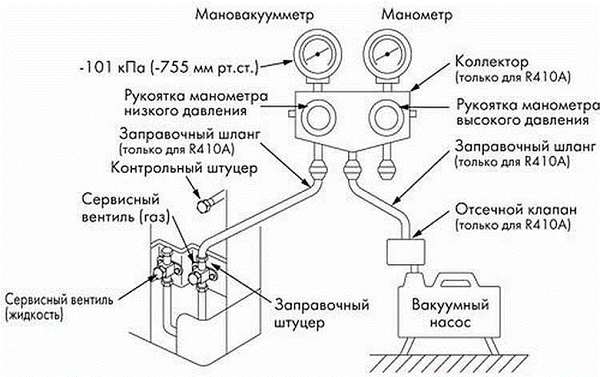

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Чтобы поставить кондиционер, как правило, нужно вызвать специалистов, которые по окончании монтажа оборудования выдадут вам документ, свидетельствующий о правильно проведенной работе. При установке же сплит системы своими руками вы теряете право на обслуживание по гарантии. Но, чтобы сэкономить финансы, многие домашние умельцы пытаются произвести монтаж кондиционера своими руками. При этом стоит учесть один момент: чтобы качественно соединить внешний блок системы с внутренним, а затем запустить агрегат в работу, потребуется приобрести довольно дорогостоящее оборудование . К тому же, установка сплит системы — довольно хлопотное дело, если проводить ее самостоятельно. Покупка оборудования целесообразна в следующих случаях:

  • вы планируете перенести один или несколько агрегатов на новые места;
  • если вы приобрели несколько агрегатов;
  • вы планируете в квартире серьезный ремонт, подразумевающий полный демонтаж, а затем обратный монтаж сплит-системы;
  • вы хотите помочь установить сплит систему своим друзьям или родственникам;
  • если вам пригодится этот набор инструментов, чтобы произвести ремонт автомобильного кондиционера.

В остальных случаях установка кондиционера в квартире своими руками нецелесообразна.

В стандартную комплектацию сплит-системы обычно входят такие компоненты.

Важно! Чтобы установить кондиционер своими руками и запустить его в работу, нужно дополнить стандартную комплектацию устройства.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.


Без специального инструмента также не обойтись:

  • трубогиб (как пользоваться, показано на видео);
  • риммер-зачистка;
  • труборез (как им пользоваться, можно узнать из видео);
  • вальцовка (см. видео);
  • манометрический коллектор;
  • вакуумный насос.

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха . Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

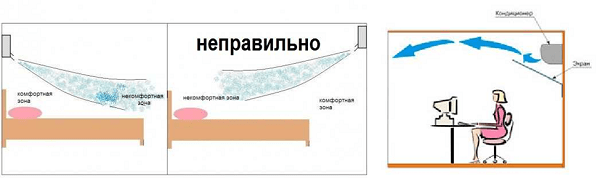

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

  • расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
  • расстояние от установленного блока до стены справа или слева – не менее 30 см;
  • препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола , как показано на рисунке.

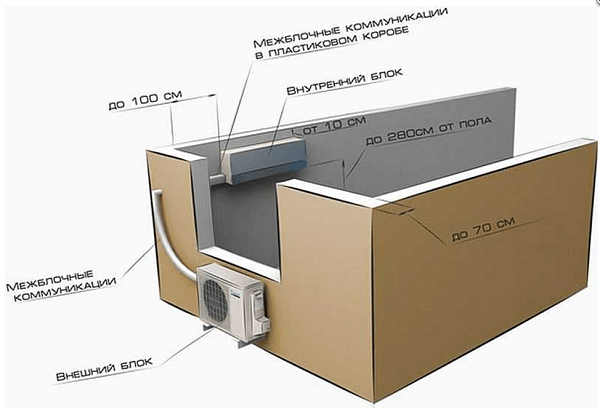

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Требования к монтажу наружного блока

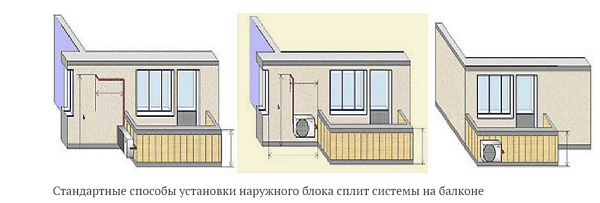

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

Если квартира находится на первом этаже , то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними . Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Некоторые производители вообще не указывают минимальное расстояние. В таком случае, блоки можно разместить по принципу “спина к спине”.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном , что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.

Порядок установки

Порядок установки кондиционера, в том числе и инверторного кондиционера, подразумевает поэтапный монтаж всех его модулей и магистралей. Установку необходимо выполнять, следуя пошаговой инструкции, приведенной далее.

Правила установки кондиционера гласят, что на первом этапе потребуется установка внутреннего блока (фена) кондиционера. Для этого выполните следующие шаги.

  1. Чтобы правильно самостоятельно установить кондиционер, возьмите стальную монтажную рамку и приложите ее к стене в месте предполагаемого монтажа фена (с учетом всех расстояний, описанных выше). Важно, чтобы рамка для монтажа кондиционера была размещена строго по горизонтали (используйте строительный уровень).
  2. Наметьте места под крепления.
  3. С помощью перфоратора проделайте отверстия в стене и забейте в них пластиковые дюбели.
  4. Приложите пластину к стене и закрепите ее саморезами.

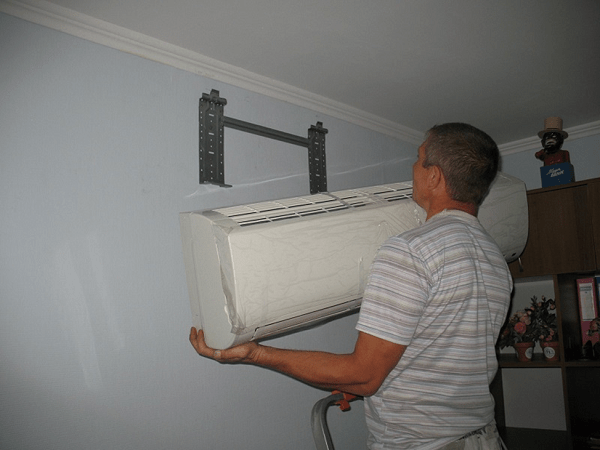

  5. Фен подвешивается на крепление (пластину) для кондиционера, после чего снова необходимо проверить горизонталь. Если допустить перекос кондиционера в комнате в обратную сторону от дренажного канала, то жидкость будет скапливаться в поддоне и стекать по стенам.

Подготовка коммуникационных каналов

Установка кондиционера своими руками продолжается подготовкой канала под магистраль. Чтобы вывести наружу трубки фреонового контура, питающие кабели и дренаж, необходимо в стене проделать отверстие соответствующего диаметра. Для этого используется перфоратор с длинным буром. Для свободного оттока конденсата на улицу, необходимо при сверлении стены сделать небольшой уклон.

Монтаж наружного блока

Установка внешнего блока кондиционера считается самым трудоемким процессом при монтаже сплит-систем. Сложности связаны с тем, что вес модуля может достигать 20-ти кг и больше, из-за размещенного в нем компрессора. Кроме этого, чаще всего внешний модуль устанавливается на большой высоте.

Для начала, сделайте разметку, используя уровень. После чего, с помощью перфоратора проделайте отверстия. Далее, в них вкручиваются анкерные болты, а сами кронштейны прикручиваются к ним гайками. После того, как кронштейны надежно закреплены, на них устанавливается внешний модуль.

При установке кондиционера, особенно наружного блока, вам потребуется помощь как минимум одного человека . Если модуль устанавливается на большой высоте, то установить кондиционер самостоятельно у вас не получится. Лучше воспользоваться услугами альпинистов, чтобы повесить данный модуль.

Наружный модуль крепится к кронштейнам с помощью болтов. Рекомендуется проложить толстую резину под лапки, чтобы уменьшить вибрацию.

Соединение блоков коммуникациями

Для продолжения монтажа сплит системы своими руками, необходимо соединить оба модуля между собой.

  1. В первую очередь, снимите защитные пластиковые крышки на клеммах внешнего блока. Воспользовавшись инструкцией, подключите к ним кабели управления и питания, которые идут от внутреннего модуля.
  2. Аккуратно, чтобы в дальнейшем соединить модули, произведите монтаж трассы вашего кондиционера, предварительно одев на трубки теплоизоляцию (концы фиксируются армированным скотчем). Чтобы в трубки не попал мусор, также заклейте их концы скотчем. Трасса крепится с помощью хомутов, привинченных к стене. После этого измерьте длину магистрали и обрежьте трубки, оставив запас в 10 см. Оденьте на них накидные гайки и завальцуйте концы. Используя риммер, снимите фаску. Прокладка трассы (магистрали) под кондиционер может проводиться как снаружи помещения, так и внутри, если по эстетическим соображениям запрещается размещать на фасаде здания какие-либо коммуникации.
  3. При помощи накидных гаек прикрутите трубки сначала к штуцерам внешнего модуля, затем – к штуцерам внутреннего.
  4. Закрепите дренажную трубку, используя пластиковые хомуты.

Ниже показана схема соединения модулей сплит-системы.

Вакуумирование

Без вакуумирования магистрали нельзя запускать в систему хладагент. Для этой процедуры потребуется наличие вакуумного насоса и манометрического коллектора. Насос подсоединяется к заправочному штуцеру через коллектор, как показано на рисунке ниже (вентили на коллекторе должны быть в положении «закрыто»), после чего он включается на 20-30 мин. для удаления из системы остатков воздуха.

После включения вакуумного насоса требуется открыть рукоятку, находящуюся под манометром низкого давления. Спустя небольшой промежуток времени, стрелка на манометре начнет падать и достигнет нуля, в пределах 30 секунд или больше. Время откачки зависит от длины магистрали и диаметра трубок. Положение стрелки на нуле означает, что в магистрали образовался вакуум.

Не следует отключать насос на данном этапе. Продолжайте вакуумирование еще около 30 мин. По прошествии указанного времени, вначале следует перекрыть краник на коллекторе, и только после этого отключите насос. Если краник не будет закрытым, произойдет подсос воздуха в систему.

Заполнение фреоном

Фреон запускается в систему без отсоединения шланга , подключенного к клапану сервисного порта. Если это сделать до запуска хладагента, в магистраль попадет воздух.

Чтобы в систему самостоятельно запустить хладагент, требуется, воспользовавшись ключом-шестигранником, неспешно открыть клапан, находящийся на жидкостном вентиле. После заполнения трассы хладагентом, можно открутить шланг, присоединенный к сервисному порту, находящемуся на газовом клапане.

Внимание! При отсоединении шланга, возможен выброс фреона, который способен обморозить руки и повредить глаза. Рекомендуется одеть защитные очки, а на руки — перчатки. Лицо требуется держать подальше от штуцера.

Откручивать штуцер с вентиля необходимо максимально быстро, чтобы уменьшить потерю фреона. Не стоит пугаться громкого шипения. Гайка при выходе хладагента может покрыться инеем. Не стоит прикасаться к ней без перчаток, чтобы не получить ожог.

Все места соединений для проверки утечки можно обмылить. После проверки закрутите все заглушки на клапаны вентилей, не прилагая больших усилий, но достаточно хорошо. Если закрутить их слабо, то возможно, что в зимний период произойдет утечка фреона.

После того, как вы убедились в герметичности магистрали, включите сплит-систему на некоторое время, после чего еще раз проверьте все соединения. На этом этапе установка настенного кондиционера считается завершенной.

Нужно ли разрешение

Люди часто спрашивают, нужно ли разрешение на установку сплит-системы, и можно ли устанавливать ее без согласования с властями? Исходя из практики, разрешение на установку кондиционера не требуется. Исключением могут быть случаи, когда потребуется согласовать установку климатического оборудования с властями, в зданиях, являющихся памятниками архитектуры или имеющими историческую, эстетическую ценность. В других случаях согласования для установки климатического оборудования не требуется.

Когда упоминают о том, что надо установить кондиционер, обычно подразумевают установку сплит-системы. Она состоит из двух блоков. Внутреннего и наружного. Помимо такой системы существуют еще и моноблочные кондиционеры, установка которых не представляет никакой сложности. Они просто вставляются с заранее приготовленное отверстие в стене или же в окне. Щели заполняются монтажной пеной, устройство подключается к сети и начинает работать, охлаждая помещение. Все очень просто.

А вот установка кондиционера, который состоит из двух блоков, дело более сложное. И без инструкции тут не обойтись. Но такая установка не требует какого-то особого умения. Ее легко можно выполнить своими силами. И сэкономить на этом некоторую сумму. В зависимости от города проживания, порой весьма существенную.

Какой у вас кондиционер?

Начать нужно . Причем выбирать нужно очень тщательно. Тут нужно учесть некоторые параметры, такие как:

  • возможность установить внешний блок (или );
  • объем помещения в кв.м;
  • толщину стен;
  • наличие или отсутствие теплоизоляции.

Ведь если вы приобретете кондиционер, мощность которого будет мала, то он не сможет хорошо охлаждать комнату. В ней все равно будет жарко. Если же установить устройство большой мощности, будет расходоваться много электроэнергии, в помещении будет холодно. При выборе кондиционера лучше всего воспользоваться советами специалиста или получить консультацию в магазине.

Необходимые инструменты

Ну вот, бытовой прибор куплен и привезен на место установки. Для его монтажа понадобятся следующие инструменты и материалы:

  • перфоратор, дрель;
  • саморезы и чопики;
  • строительный уровень;
  • отвертка;
  • инструмент для отрезания и развальцовки медных трубок.

Теперь опять надо выбирать. Но на этот раз место для установки блоков. Тут есть свои правила. Блок внутри помещения необходимо установить так, чтобы от потолка до него было расстояние не меньше 15 см. А от ближайшей стены – не меньше 30 см. Нельзя устанавливать блок над изголовьем кровати и над обедненным столом. Несмотря на то, что поток воздуха несет долгожданную прохладу, от него можно и простыть.

Нельзя закрывать блок занавеской. В этом случае кондиционер не только буде плохо работать, но и быстро сломается. Установить конструкцию нужно строго горизонтально. От этого зависит не только эстетика. Ведь если блок будет установлен даже с небольшим наклоном, это повлияет на качество его работы, следовательно, и на долговечность кондиционера. В частности, будет плохо работать дренаж устройства.

Установка внутреннего блока

Внутренний блок навешивается на специальную планку. Чтобы ее закрепить на стене, нужно просверлить отверстия, забить в них чопики, прикрутить планку саморезами. Перед нужно попробовать навесить и снять блок, чтобы знать, как это делается. Не возиться долго тогда, когда к нему будут присоединены трубки.

Крепеж монтажной пластины для внутреннего блока

Горизонтальность крепления проверяем по уровню

Как установить внешний блок кондиционера

Теперь выбирается место для установки наружного блока. Для того чтобы облегчить монтаж, его крепят или под окном, или справа от него. Крепят наружный блок на специальных кронштейнах. Нужно учесть, что весит устройство от 25 до 65 кг. Так что потребуется помощь второго человека. К тому же люди должны страховать друг друга при работе за окном.

Инструкция по установке кондиционера

От блока внутреннего до блока наружного должно быть расстояние не более 6 метров и не менее 1,5. Оптимальное же расстояние – 3 метра. Тогда очень просто продувать трубопровод, освобождая его от воздуха и влаги. При большем расстоянии потребуется дозаправка кондиционера и использование вакуумного насоса, а при меньшем, устройства будут передавать друг на друга взаимную вибрацию, что нежелательно. Но если блоки крепятся рядом, рекомендуется на трубопроводе сделать полутораметровую петлю. С ней кондиционер работает лучше.

Наружный блок кондиционера под окном

Сначала нужно пробить в стене отверстие. Оно нужно для того, чтобы пропустить трубопровод кондиционера. Отверстие должно быть не меньше 5 см в диаметре. Пробивается оно перфоратором. Возможно падение наружу обломков кирпича или бетона, поэтому при этой работе надо следить, чтобы внизу не было людей. При пробивке отверстия нужно учесть, что должен быть небольшой уклон вниз. Если уклона не будет, дренаж не станет работать.

Наружный блок кондиционера на стене между окнами

Через это отверстие пропускаются веревки, к которым будет привязываться наружный блок кондиционера. Но сначала нужно установить кронштейны. В отверстие пропускается веревка для страховки человека. Один конец веревки привязывается к поясу, а другой крепко привязывается, например, к водопроводной трубе. Помощник тоже страхует работника. В наружной стене высверливаются отверстия, и кронштейны крепятся мощными анкерными болтами, учитывая большой вес блока.

Наружный блок кондиционера на ограждении балкона

После того, как кронштейны укреплены, к наружному блоку кондиционера привязываются веревки, он опускается на кронштейны и закрепляется. Расстояние от устройства до стены должно быть не меньше 10 см. Нужно сказать, что установка внешнего блока – самая трудоемкая часть работы.

Если квартира на первом этаже, тогда такую установку делать проще. Но для защиты от хулиганов блок все равно нужно расположить как можно выше и закрыть решеткой. Просто его устанавливать и тогда, когда в квартире имеется открытый балкон.

Внимание! На застекленные лоджии блок устанавливать нельзя, так как кондиционер будет плохо работать и быстро придет в негодность.

Теперь нужно смонтировать магистраль. Нужно иметь приспособление для резки и развальцовки медных трубок. Если такое приспособление есть, тогда не возникает никаких сложностей. Трубки отрезаются на нужную длину, концы развальцовываются. Затем они крепятся сначала к внутреннему блоку, а затем к наружному.

Фото: магистраль для трубок и кабеля

К внутреннему блоку крепятся: медный трубопровод, дренажная трубка и кабель питания. Медные трубки присоединяются при помощи гаек, дренажная трубка надевается на пластмассовый штуцер. При подсоединении кабеля, нужно запомнить, куда подключается провод определенного цвета. Нужно точно так же подсоединить его при подключении к наружному блоку. Чтобы магистраль на стене выглядела красиво, нужно использовать декоративный короб. Короб крепится к стене до того, как будет проложена магистраль.

Монтаж крепления внешнего блока

После присоединения трубок и кабеля, весь трубопровод обматывается скотчем и пропускается в отверстие во внешней стене. Концы трубок нужно чем-то закрыть, чтобы в них не попал мусор во время их пропускания через отверстие. Магистраль подсоединяется к наружному блоку, только дренажная трубка остается свободно висеть.

Теперь нужно стравить из трубопровода лишний воздух, чтобы подготовить кондиционер к работе. Для этого просто открывают на секунду клапана на портах подключения медных трубок. Для того чтобы добраться до клапана, нужно открутить медный колпачок. Клапан открывается на секунду шестигранным ключом. Рекомендуется сделать это трижды.

Схема подсоединения проводов

Если же трасса длинная, длиннее трех метров, тогда нужно использовать для ее продувки вакуумный насос, который подсоединяют к системе.

После завершения работ, отверстие в стене заполняется монтажной пеной и шпаклюется.

К электросети кондиционер лучше всего подключать через отдельный кабель. Кабель подключается к электрощитку через аппарат аварийного отключения. Не следует забывать о заземлении.

Правильно установленный кондиционер может работать многие годы, не требуя никакого профилактического ремонта. Особенно если это техника хорошего качества.

Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить . Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.

В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.


Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.


Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.

Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.


Деталь кондиционера Описание
1. Вентилятор создает поток воздуха, обдувающего конденсатор
2. Конденсатор радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
3. Компрессор сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
4. Плата управления устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку
большие перепады температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан устанавливается в реверсивных (тепло - холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение
6. Штуцерные соединения к ним подключаются медные трубы, соединяющие наружный и внутренний блоки
7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
8. Защитная быстросъемная крышка закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

Описание
1. Передняя панель представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
2. Фильтр грубой очистки представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
3. Фильтр тонкой очистки бывает различных типов: угольный (удаляет неприятные
запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
4. Вентилятор имеет 3 - 4 скорости вращения
5. Испаритель радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
6. Горизонтальные жалюзи егулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
7. Индикаторная панель на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
8. Вертикальные жалюзи служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
Плата управления обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
Штуцерные соединения расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Инструменты для монтажа кондиционера

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:


Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.

Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.

Видео — Принцип работы кондиционера

Цены на комплектующие для кондиционеров

Комплектующие для кондиционеров

Инструкция по установке кондиционера

Если инструменты закуплены, кондиционер доставлен и распакован, можно приступать к работе. Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. В процессе установки нельзя забывать о технике безопасности, особенно, если работы производятся на уровне второго этажа и выше.

Крепление наружного блока


При установке кондиционера в частном доме особых сложностей для размещения наружного блока нет, а вот место нужно выбирать очень тщательно. Корпус блока не должен загораживать вид соседям, а конденсат не должен стекать по стене дома. При этом крепить кондиционер следует в пределах досягаемости с балкона, поскольку такое оборудование нуждается в периодическом обслуживании.


Лучше всего, если блок будет закреплен с восточной или северной стороны окна или балкона, и желательно в его нижней части. Так он никому не будет мешать, а дотянуться до него можно без труда через открытое окно. С помощью уровня размечают места крепления кронштейнов и просверливают отверстия в стене под анкерные болты. Для прокладки межблочных коммуникаций сверлят сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами – это займет меньше времени и отверстие получится аккуратнее.


Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось минимум 10 см. Подключение производят чуть позже, тогда же и заделывают образовавшиеся зазоры. Если блок надежно закреплен на вертикальной поверхности, можно переходить к следующему этапу.


Внутренний блок запрещено крепить за шторами, над батареей и в комнатах с источниками электропомех, которые могут стать причиной поломки блочного процессора. После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций – электрической проводки, водопроводных или отопительных труб.




Если участок свободен, крепят монтажную пластину: отступают от потолка 10 см, от угла стены 5 см и отмечают карандашом горизонтальную линию. Просверливают отверстия под крепежи и надежно прикручивают пластину. На пластину монтируют внутренний блок кондиционера, после чего в боковой стене сверлят отверстие для коммуникационног о соединения – электропроводки, труб, шланги для отвода конденсата.

Подключение электропроводки

Для блока внутри помещения прокладывают свою , минимальное сечение которой составляет 1,5 кв. мм. Обязательно устанавливают автомат отключения. Когда проводка уложена, ее подключают к щитку на вводе: провод желтого цвета с зеленой полоской подсоединяют к нулевому проводу. Для определения нуля и фазы следует воспользоваться индикатором.

После этого изолированными многожильными проводами соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Наименования клемм обязательно должны совпадать с проводами, вся четко расписана в приложенной к кондиционеру инструкции.

Медные трубки необходимо разрезать, оставляя запас на изгибы около метра. При выгибании трубок используют специальные инструменты, которые позволяют избежать морщин, вмятин и растрескивания металла. На подготовленные трубки одевают теплоизоляцию – пенополиуретанов ые шланги. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации.


На утепленные трубы одевают резьбовые фланцы, при этом резьба должна располагаться у конца трубки. Следующий этап – развальцовка трубок. Выполнять развальцовку нужно очень аккуратно, чтобы на трубках не образовались трещины и канавки. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрически м ключом – это исключит выдавливание развальцованных соединений из гайки.

Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. На штуцерах закручивают фланцы так, чтобы соединение было плотным, но не пережатым, иначе есть риск повредить трубку. В заключение к патрубку стока подсоединяют отрезок пластиковой трубки с армированным корпусом. Крепление выполняют куском термоусаживаемой трубки или резьбовым фланцем, если он входит в комплект. Дренажную трубку следует отвести от несущей стены как можно дальше.


Теперь трубы заводят в отверстие, выравнивают, с наружной стороны закрепляют плотно к стене хомутами. Рядом фиксируют кабель проводки, подключают трубопровод к внешнему блоку. Отверстие задувают монтажной пеной или заполняют силиконом. Все наружные соединения проверяют с помощью велосипедного насоса и мыльного раствора на герметичность. Если где-то пропускает воздух, резьбу затягивают плотнее. После проверки мыльный налет стирают с резьбы чистой тряпкой.



Вакуумирование системы

Вакуумирование системы дает возможность удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе полностью выкачать воздух не получится. Для этого подсоединяют к системе вакуумный насос и в течение часа откачивают воздух.


Заполнение и тестирование кондиционера



Хладагент из баллона необходимо закачать в систему. К баллону подключают переходник и манометр, а потом, строго следя за давлением, заполняют резервуар. Когда процесс завершен, на кондиционере включают автомат-разъедин итель, после чего система самостоятельно входит в тестовый режим. Если все работает без сбоев, и циркуляция холодного воздуха становится равномерной, можно закрывать отверстие в стене, убирать последствия монтажа и наслаждаться прохладой.

Узнайте, как проводится , а также ознакомьтесь с пошаговым руководством, из нашей новой статьи.

Цены на модельный ряд кондиционеров

Кондиционеры

Видео — Установка кондиционера своими руками

Контролируя микроклимат личного пространства, мы создаем условия, оптимальные для отдыха, работы, занятий. Установка сплит системы позволит задавать благоприятный уровень температуры и влаги наиболее простым способом. Согласитесь, в летний период есть немало дней, нуждающихся в регулировании климатических параметров.

Прочитав предложенную нами статью, вы узнаете все подробности и тонкости выполнения работ по монтажу кондиционирующего оборудования. Тщательно подобранная и систематизированная информация пригодится как самостоятельным домашним мастерам, так и заказчикам услуг монтажников для проверки надлежащего исполнения.

У нас детально описан процесс установки, перечислены нюансы расположения и крепления блоков. Перечислены материалы, требующиеся для проведения монтажа и подключения агрегатов. Ценным дополнением к тексту, облегчающим восприятие сведений, являются фото и видео-приложения.

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

Самые распространенные варианты месторасположения внутреннего блока сплит системы – над кроватью/диваном. Наружный – обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

  • расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
  • от боковой части до стены – не меньше 30 см;
  • до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы – возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик .

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Подготовка к выполнению работ

Решение заняться установкой сплит системы самостоятельно приходит, как правило, после выяснения расценок у специалистов. Невероятно высокие суммы за выполнение работы, занимающей 3 часа, аргументируются наличием дорогостоящих инструментов и его износом в процессе эксплуатации. Именно это и составляет основную долю платы за услуги мастера.

Если расценки от монтажников сплит-систем слишком велики, стоит выполнить установку собственными руками, досконально изучив технологию этого вида работ

Если посмотреть рекомендации производителей оборудования, то часто в инструкциях указывается, что подготовительные работы можно сделать своими силами, а вот для монтажа трубопроводов, подключения к электрической сети, проведения процесса вакуумирования желательно приглашать специалистов с соответствующими инструментами.

Инструменты для установки оборудования

Выполнить самостоятельный монтаж охлаждающей установки можно, т.к. большая часть инструментов есть в чемодане домашнего мастера. Исключением может быть вакуумный насос, но покупать его необязательно - изготовить подобный агрегат удастся из старых деталей.

Некоторые бригады мастеров даже не используют это оборудование при прокладке трассы длиной до 6 м.

Если при самостоятельной установке кондиционера не удалось найти вакуумный насос, альтернативным вариантом может послужить мощный компрессором от старого холодильника или аквариумный нагнетатель

В процессе монтажа важным аспектом является соблюдение горизонтальности расположения блочных систем. В связи с этими требованиями каждый этап работы должен сопровождаться контрольной проверкой строительным уровнем.

Если какого-либо инструмента нет в наличии, его можно взять в аренду в строительном магазине.

Заранее необходимо будет подготовить следующее оборудование:

  1. Перфоратор. Применяется для проделывания дырок в фасаде, через который будут проложена трасса, обобщающая внешний и внутренний блоки.
  2. Дрель с набором свёрл. Используется для монтажа крепежных элементов.
  3. Труборез для разреза труб из меди.
  4. Прибор для устранения заусенцев после нарезки труб. Можно использовать ример, напильник и наждачную бумагу.
  5. Вальцеватель медных труб.

Некоторые считают, что применение римера не имеет смысла, особенно если новый и не оставляет заусенцев и вмятин, однако напрасно.

Только после произведенных манипуляций фаскоснимателем край развальцованной трубки сможет максимально плотно прижиматься гайкой, а соответственно, утечка фреона маловероятна.

Работа устройством для развальцовки медных труб выполняется методом деформации трубки по выбранному шаблону, вследствие чего образуется конус. При этом сохраняется изначальная толщина стенок и круглое сечение

Согласно техническим правилам монтажа, необходимо наличие вакуумного насоса - герметизация системы кондиционирования выполняется именно этим оборудованием. После наполнения трассы хладагентом, проводится процесс вакуумирования.

Приобретение необходимых материалов

Комплектующих потребуется достаточно много, но все они легко доступны в любом профильном магазине. Не стоит забывать, что материалы должны быть максимально качественными и подбираться исключительно для устройства, функционально направленного на холод.

Необходимо приобрести провод для подачи питания и подсоединения блоков. В паспорте или в инструкции по монтажу оборудования всегда указывают необходимые параметры.

Стандартно – это четырехжильный силовой кабель с площадью сечения 2 мм 2 или 2,5 мм 2 . Длина подбирается исходя из расстояния трассы, с учетом небольшого запаса.

Еще понадобится подготовить бесшовные трубы толстостенного типа из мягкой меди, предназначенные для охлаждающих приборов. Трубы подбираются меньшего и большего диаметров. Более конкретные характеристики указаны в руководстве пользователя.

Длина равняется протяженности трассы плюс дополнительный запас до 30 см. В процессе транспортировки трубок их края должны быть заглушены для укрытия от оседания пыли внутри изделия.

Трубы подбираются исключительно для охлаждающей системы, их мягкий медный сплав хорошо поддается развальцовке и обеспечивает должную герметичность

Для изоляции труб используется утеплитель из вспененного каучука. Продают его отрезками по 2 м. Для осуществления мер по теплоизоляции потребуется длина, равная протяженности трассы. Синтетический утеплитель применяется на двух диаметрах труб.

В качестве дренажной трубки специалисты рекомендуют устанавливать шланг-гофру, оснащенный внутри спиралью из пластика. Также можно воспользоваться альтернативной деталью – полипропиленовой трубкой. Ее протяженность равна длине трассы с надбавкой в 80 см.

А еще потребуется два кронштейна L-образного типа, чтобы зафиксировать блок снаружи. Подходящий размер деталей определяется его габаритами, а запас прочности по несущей нагрузке должен превосходить его вес в 5 раз. Такое увеличение предельно допустимого напряжения детали требуется для компенсации нагрузок ветра и снега.

Покупать эти комплектующие лучше в фирме, занимающейся продажей запчастей для бытовых сплит систем.

После приобретения кронштейна для крепления наружного блока кондиционера нельзя делать в нем дополнительные отверстия, т.к. это значительно снижает запас прочности детали

В качестве деталей крепления применяются: анкера, дюбеля и болты. Их количество, вид и параметры подбирают исходя из вида кронштейнов и крепежной пластины, предназначенной для внутреннего агрегата.

Имеет значение и тип стен, где предстоит монтировать наружную часть системы. Для камуфлирования проложенной линии коммуникаций потребуется пластиковый короб стандартных габаритов 60*80 см.

Порядок установки сплит системы

Самостоятельно установить систему кондиционирования вполне реальная задача, однако существует много нюансов в работе и касаются они определенных моделей, поэтому процесс монтажа может иметь некоторые отличия. Для изучения всех требований, первоначально необходимо прочитать инструкцию именно к приобретенной модели оборудования.

Этап #1 – монтаж наружного и внутреннего блоков

Первым подлежит установке внутренний блок. Определившись с местом его расположения, на стене производится разметка участка под крепежную карту. После высверливания люфтов, вставляются пластмассовые заглушки для дюбелей, навешивается карта и фиксируется дюбелями.

Наиболее тщательное крепление должно производится в нижней части пластины, т.к. на этом участке располагаются защелки, удерживающие блок

После установки кассеты, с помощью строительного уровня измеряется выдержка строгой горизонтальности размещения будущего блока. При любом несоответствии, потребуется переделать всю выполненную работу.

На этом этапе предстоят подготовительные работы под укладку трасс. Сначала рассчитывается линии ее расположения. Затем производится высверливание отверстия в стене фасада, учитывая необходимый уклон в размере более 1/100.

Также с уклоном высверливают и отверстие диаметром 5 см, при этом угол наклона может быть увеличен, в сравнении с трассой. Так, образуемый конденсат лучше будет покидать систему.

При выборе схемы монтажа блоков «спина к спине», требуется произвести проверку отверстия, предназначенного для размещения кабеля питания. Для этого необходимо сверить расположение портов питания на агрегатах.

А теперь настала очередь монтажа наружного блока. Если речь идет о многоэтажном доме, то потребуется специальное снаряжение для высотных работ.

Как и в первом случае, должна быть выдержана строгая горизонтальность блока, поэтому на этапе разметки также используют уровень.

При размещении наружного блока необходимо учитывать ограничение, касающееся его уклона - максимально допустимый угол уклона составляет 45°

В момент установки креплений каждое имеющееся отверстие должно быть заполнено анкерными болтами (стандартный диаметр 10*100 мм), вне зависимости от их количества. После, выставляется наружный блок и тоже фиксируется крепежными деталями.

Этап #2 – прокладка линии коммуникаций

С помощью электропровода и двух медных трубок осуществляется соединение наружного и внутреннего блоков. Дополнительно через стену будет проложена дренажная система, отвечающая за выведение конденсата. Эти элементы необходимо правильно подобрать, подключить, уложить и закрепить.

Сначала следует подготовить медные трубки, отрезав с помощью трубореза нужную длину и обработав края римером от заусенцев и вмятин после процедуры обрезания.

Не рекомендуется использовать другие инструменты, например, напильник. После его применения, вовнутрь трубки попадает металлическая стружка, которая будет циркулировать по системе и в итоге приведет к выходу из строя компрессора.

Чтобы провести трубки из меди через стену, их края необходимо изолировать заглушкой, для защиты от попадания пыли

Теплоизоляция трубок осуществляется методом одевания на них пенополиуретанов ых шлангов. В качестве уплотнителя нельзя выбирать поролон - он имеет короткий эксплуатационный срок. Выполнив меры по теплоизоляции, все стыковочные участки материала плотно проклеиваются металлизированным скотчем.

Теперь наступила очередь укладывать дренаж и кабель. На каждый провод нужно одеть специальный наконечник. Их устанавливают на расчищенные от изоляционного материала проводники и обжимают щипцами.

Готовый кабель подключается к кондиционеру согласно схеме, приведенной в руководстве к прибору.

На обоих блоках на участке, расположенном немного выше портов, находится съемная пластинка, предназначенная для подсоединения медных труб. Под ней размещены электроразъемы для кабеля

Дренажная трубка подключается к специальному выводу на блоке внутри помещения и выводится через отверстие в стене. Трубка должна быть достаточно длинной и заканчиваться не менее, чем на 60 см от стены.

Согласно правилам ее укладка выполняется под наклоном к выходу наружу. Требуется фиксация хомутами через каждый метр длины для устранения провисания, чтобы предотвратить скопление конденсата.

Этап #3 – подсоединение блоков системы

Проведенные через стену коммуникации подключаются к соответственным портам. Важно помнить, что общая длина дренажного трубопровода не может быть более 20 м. Укладка медных труб производится петлевым способом для улавливания масла, которое в небольшом количестве содержится во фреоне.

Дренаж можно отвести двумя способами: вывести его в канализацию или на улицу. Первый способ является технически правильным, однако из-за сложности воспроизведения не получил широкого распространения.

При прокладке дренажной трубки лучше избегать резких поворотов, также не допускаются провисания – на этих участках будет скапливаться конденсат

В нижней части внутреннего блока системы расположена трубка с наконечником из пластика. На нее одевается шланг-гофра и затягивается в месте соединения хомутом.

Для наружного части устройства выполняется аналогичная процедура, однако многие ее игнорируют. Если вместо шланга используется полимерная труба, подбирается соответствующий переходник. С его помощью подсоединяют выход блока и трубку.

Чтобы подключить медные трубки, нужно их изначально проложить по стене, с помощью трубогиба. Если такого инструмента нет в наличии, то предлагаем ознакомиться со статьей, где подробно описано, как согнуть трубу без специального оборудования. Подробнее – читайте .

Трубкам нужно придать необходимый уклон без перегибов и резкого залома. Первым делом их подсоединяют к блоку внутри помещения. Для этого на соответствующих портах ослабляются гайки.

При раскручивании будет слышен характерный звук шипения выходящего азота. Его закачивают в момент производства, для устранения окисления деталей. После его спуска необходимо снять заглушки и вывинтить полностью гайку. Далее выполняется процедура вальцевания.

В процессе развальцовки труба удерживается отверстием вниз во избежание попадания стружки металла внутрь системы

Края труб на участке 5 см выравнивают. Затем проводят развальцовку, чтобы обеспечить соединение входа и выхода блоков. Так получится замкнутая система циркуляции. Корректность выполнения монтажа играет важную роль в обретении свойств максимальной герметичности, в процессе передвижения фреона.

Развальцованный край трубы подсоединяется к необходимому выходу и фиксируется гайкой. Здесь запрещено использовать любые дополнительные приспособления – герметики, прокладки и т.д. Применяемые медные трубки обеспечивают необходимую герметизацию.

Соединяя медные трубки, необходимо прилагать усилия в 60 кг, только тогда медь монолитно обожмет штуцер, а контакт будет герметичным

Аналогичные действия проделывают со всеми четырьмя портами. После подключения следует последний этап установки системы кондиционирования – устранение воздуха и влаги, а также возможных остатков аргона, которые могли накопиться в процессе монтажа.

Этап #4 – вакуумирование системы

Во время проведения монтажных работ в трубки кондиционера попадает воздух и если его не удалить, он окажется в системе кондиционирования. Результатом становится усиленная нагрузка на компрессор, соответственно, его быстрый нагрев.

Также частицы воды негативно сказываются на всех деталях. Во фреоне содержится доля смазочного масла, его гигроскопичная консистенция при контакте с водой становится менее эффективной. В результате износ комплектующих ускорится.

Для удаления воздуха можно применять два способа: вакуумный насос или небольшое количество фреоновой жидкости, которая спускается с блока, расположенного снаружи. При изготовлении наружного агрегата, производители с небольшим излишком.

Метод «пшика» повторяют несколько раз, при этом вторую попытку проделывают с верхним клапаном. Если длина трассы 2-3 м – процедуру проводят 3 раза, при четырехметровой – 2 раза

Альтернативой дорогостоящего вакуумного насоса может послужить высвобождение излишек фреона из системы наружного блока. Для этого на его клапанах отвинчивают заглушки. Работать необходимо с нижним портом большего диаметра. Под его крышкой расположен шестигранный разъем. Исходя из его параметров, подбирается соответствующий ключ.

Подходящим ключом совершают поворот клапана на 90° и через секунду возвращают его в прежнее положение. Таким образом, в систему входит небольшое количество фреона и создается усиленное давление. Секундным нажатием пальца на золотник, находящийся на этом же порту, выпускают излишки фреона и газов из системы.

После полного удаления воздуха, выход золотника закручивается заглушкой, а клапаны полностью открываются и фреон поступает в сплит систему. Для проверки герметичности соединений, их обмазывают мыльной пеной.

Стоит помнить, что при самостоятельной , незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.

Если у вас есть необходимый опыт или знания в вопросе монтажа сплит систем, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны некоторые тонкости, о которых мы не упомянули в этом материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
