Гидроизоляция стыков бетонных колец. Гидроизоляция септика из бетонных колец способы и обзор материалов

22.04.2020

Гидроизоляция колодца из бетонных колец – обязательное мероприятие при сооружении данного типа конструкции, независимо от назначения, функций, особенностей системы. Любая правильно спроектированная система водоснабжения либо отвода стоков предполагает обеспечение максимальной защиты от любого типа протечек из емкостей вовне и попадания грунтовых вод вовнутрь резервуаров.

Гидроизоляции требуют равно как канализационные, так и питьевые колодцы, чтобы надежно защитить их от разрушительного воздействия внешних факторов и не загрязнить окружающую среду от протечек из конструкции. С этой целью обычно выполняют три вида гидроизоляции железобетонных колодцев: внешняя/внутренняя изоляция, полная герметизация швов.

Гидроизоляция колодцев по СНИП включает:

Монтаж железобетонных изделий
Качественная герметизация всей конструкции
Внутренняя защита современными материалами для гидроизоляции, надежными антисептиками
Внешняя защита швов
Обработка днища – для этого обычно используют оклеечный гидроизоляционный материал

Гидроизоляция для колодца из бетонных колец реализуется с использованием таких материалов и средств: рулонные и мембранные материалы, битумно-полимерные и обмазочные смеси, двухкомпонентные составы, смеси на базе минерального вяжущего.

Для чего нужна защита колодцев от воды

По назначению и функциям бетонный колодец может быть техническим, канализационным либо питьевым. Все виды требуют качественной гидроизоляционной защиты. В первую очередь, это важно для самой конструкции, которая может страдать от грязных стоков, пролегающих в пластах грунтовых вод, промерзать, испытывать перепады атмосферного давления.

Грунт проседает, почвенные воды разрушают железобетонную конструкцию. Если речь идет о питьевом колодце, то в него часто попадают соли, глина, частицы мелкого песка, химикаты, органические отходы, нефтепродукты и т.д., что сказывается на качестве воды и может быть опасным. Гидроизоляция бетонных колец колодца с водой для питья гарантирует надежную защиту его самого и сохранение воды пригодной для употребления.

В случае с канализационным колодцем изоляция и герметизация нужны для защиты окружающей среды от содержимого емкости. Подземные воды могут страдать от фекальных/сточных загрязнений, которые нередко начинают просачиваться в землю. Такие загрязнения опасны для здоровья людей и окружающей природы, поэтому превентивные меры должны предприниматься обязательно.

Конструкция для технических нужд оснащается разнообразными соединительными коммуникационными элементами, разного типа водоразборными кранами, поэтому здесь не должно быть воды и защита от нее – задача слоя гидроизоляции. Защищают и колодцы для забора не питьевой (технической) воды для разных нужд, в которых также нежелательны протечки и трещины.

Обязательно герметизируются стыковые участки конструкций, независимо от типа грунтов, на которых они возведены. Отсутствие защиты приводит к появлению в конструкции грибков, разрушению изделия, необходимости ремонта или замены элементов.

Специфика дополнительной обработки

В зависимости от цели создания бетонного колодца, гидроизоляция может выполнять разные функции, но всегда выполняется для высокоэффективной защиты и предотвращения проникновения влаги в обе стороны – из среды в конструкцию и из колодца в природу.

Питьевой источник

Гидроизоляция бетонных колец изнутри от попадания грунтовых вод в емкости для питьевой воды позволяет защитить воду от грязи и сохранить ее чистой, пригодной для употребления человеком. Ведь даже если небольшое количество поверхностных вод с частицами песка и грунта, микроорганизмов попадет в конструкцию, это может стать причиной развития различных заболеваний, отравлений.

Сточные воды

Гидроизоляция канализационного колодца из бетонных колец реализуется с целью защиты окружающей среды от стоков. Неочищенные стоки включает немалое количество органики, химикатов, становятся источником опасных болезнетворных бактерий. И если позволить водам уходить в грунт, последствия предсказать трудно, но в любом случае это опасно для здоровья и жизни людей, растений, деревьев и т.д.

Обновление изоляционного слоя

Основной слой защиты проектируется в процессе строительства колодца, так как свойство бетона впитывать и пропускать в определенных случаях влагу делает его уязвимым. А вот обновлять гидроизоляционный слой нужно в по необходимости: если канализационный резервуар часто и сильно заполняется, когда заметно смещение отдельных элементов, если в технической или питьевой воде из колодца замечены взвесь и примеси.

В любом из вышеперечисленных случаев необходимо срочно обновлять гидроизоляцию колец внутри, герметизацию стыков между кругами колодезными снаружи.

Материалы для обработки

Гидроизоляция колодцев из бетонных колец может выполняться с использованием разных материалов. Выбор метода и средства осуществляется в соответствии со спецификой конструкции, функциями и условиями планируемой эксплуатации изделия. Обработка выполняется в двух направлениях: защита поверхности всех сборных элементов снаружи и внутри, гидроизоляция швов отдельных составляющих конструкции, стыков.

Для поверхностной обработки обычно выбирают обмазочные материалы и разного типа мастики. Для защиты отверстия для трубопроводов и швов используют в качестве дополнительной преграды для воды специальные строительные составы и клеи с включением в смесь гидрофобизирующих присадок.

Из современных методов одним из наиболее актуальных считается способ набрызг-бетонов. Его применение дает возможность покрыть всю конструкцию равномерным слоем специальной минеральной смеси. Популярны и мембраны, демонстрирующие высокую эффективность и степень защиты.

Обмазочные и рулонные материалы

Самые простые в обработке и популярные материалы данного типа – разнообразные мастики на базе полимеров, композитов, напыляемой жидкой резины, битума. Обычно их применяют там, где нужна гидроизоляция колодца из бетонных колец снаружи. Для внутренней обработки водозаборных колодцев данные составы использовать не стоит, так как постепенно вредные вещества из состава могут отслаиваться и попадать в техническую/питьевую воду.

Гидроизоляцию обмазочными материалами выполняют за несколько раз, используют дополнительно нетканые армирующие сетки (как правило, сделанные из полиэфирных волокон).

Всевозможные краски, резины, мастики по застывании гарантируют дополнительную эффективную герметизацию всей поверхности конструкции (а не только стыков и швов), так как закрывают поры бетона и не позволяют влаге попадать в его структуру.

Рулонные материалы для изоляции от влаги выполняют на мягком каркасе, они также хорошо защищают бетон. Обычно крепят листы на мастику или другими способами. Основное преимущество рулонных материалов – возможность выполнить все работы самостоятельно, без необходимости в особых навыках или знаниях.

Наиболее популярные рулонные материалы для гидроизоляции – гидроизол, рубероид и др. Используются лишь для наружных работ, созданы из основы на базе алюминиевой фольги, асбеста, стекловолокна, с нанесенными на нее специальными веществами и составами полимеров, битумов. Служит слой около 30 лет.

Слой защищает стенки колодца целиком, поэтому в процессе монтажа нужно обеспечить доступ к кольцу по всему периметру. Посему гидроизоляция рулонными материалами выполняется предпочтительно на этапе строительства.

Полимерные мембраны

Изоляцию колодца из бетонных колец допускается выполнять композитными материалами, которые отличаются простотой в монтаже и высокой эффективностью. Пленки полностью препятствуют проникновению влаги в конструкцию, хорошо защищают швы, но без дополнительных защитных слоев для обработки соединений и стыков их не используют (обычно применяют с мастиками на основе полимера).

Пленка должна быть закреплена качественно, так как любое повреждение сводит к нулю все усилия и гидроизоляция теряет все свои свойства.

Виды полимерных мембран:

Профилированная – прочный полиэтилен из нескольких слоев со множеством ребер жесткости. Используется материал там, где отмечено поднятие уровня грунтовых вод до конструкции.
Пленочная – надежная армированная пленка из полимера толщиной около 2 миллиметров. Подходит для защиты конструкций в случае, когда уровень грунтовых вод пролегает ниже.

Подземные сооружения защищают мембранами толщиной минимум 0.4 миллиметра. Они стойки к влаге, очень прочные, экологически безопасны, могут сочетаться с материалами на основе битума, служат до 40 лет. Из минусов такого метода можно отметить высокую стоимость материала и необходимость в привлечении мастеров, обладающих соответствующей квалификацией для выполнения работ.

Смеси на основе минерального вяжущего

Когда выполняется гидроизоляция колодца из бетонных колец, может использоваться и метод напыления защитного слоя. Смесь на базе минерального вяжущего заполняет все пустоты в структуре бетона и между конструкционными элементами, гарантируя высокую степень защиты от воды и влаги.

Если состав выбран правильно и нанесен верно, дополнительных средств гидроизоляции не понадобится. Когда слой наносится внутри питьевого колодца, его желательно изолировать еще и мембраной либо краской, чтобы надежно защитить воду от попадания в нее разных примесей.

Технология нанесения защитного слоя

Набор материалов и инструментов может быть разнообразен в зависимости от того, какой метод выбран, от типа работ (внутренняя/наружная гидроизоляция, обработка дна колодца, швов, стыков и т.д.). Набор рабочих инструментов обычно такой: устройство для выполнения штроб, фонарик, шпатель, щетка на металлической основе, кисточка, распылитель.

Во многом процесс выполнения работ отличается в зависимости от того, проводятся ли они при возведении колодца или в качестве ремонта уже функционирующего. Так, в первом случае достаточно очистить поверхность от грязи и нанести изоляционный материал. Если же колодец действующий, сначала его нужно освободить от воды, просушить, очистить.

Подготовка поверхности

После того, как колодец осушен, поверхность тщательно очищают от остатков старой изоляции, песка, грунта, органики, пыли. Всю площадь желательно покрыть специальной грунтовкой, которая улучшит сцепляемость покрытия и гидроизолятора. Места между кольцами очищают от старого раствора, грунтуют дополнительно. Если обработка для конструкции первая, достаточно просто все очистить и покрыть слоем грунтовки.

Нанесение изоляционных композитов

Обмазочные материалы предполагают покрытие в 2-3 слоя и надежный монтаж с использованием армировки полиэфирным волокном. Первый слой наносят валиком или кистью, предварительно разбавив состав уайт-спиритом, бензином или другим веществом в пропорции 4:1 (разбавитель и состав).

Потом ждут около 4 часов и укладывают армирующий слой, наносят композит повторно (уже в чистом виде). Мастику предварительно прогревают и распределяют по поверхности шпателем. Таким образом удается добиться проникновения второго слоя в первый и закрепления их за счет полиэфирных волокон. Далее в течение 2 часов по слою проходят шипованным роликом, чтобы удалить полости с воздухом.

Пленки и мембраны продают с уже нанесенным на них составом клея – их при монтаже просто прижимают к поверхности, тщательно разглаживают, удаляют полости с воздухом. Их обычно монтируют на уже высохшую мастику (через сутки где-то). Мембраны актуальны для внутренней обработки емкостей с питьевой водой, они препятствуют попаданию вредных веществ из обмазочных материалов в емкость.

Защита швов и стыков

Для реализации качественной высокоэффективной гидроизоляции необходимо заняться не только стенами колодца, но и швами, стыками. Швы герметизируют по всей окружности конструкции. После сборки их заделывают обычным раствором (часть цемента, три части песка, добавка 0.1% кремнийорганического гидрофобизатора или 1-2% жидкого стекла), потом покрывают гидроизоляционными материалами. Отверстия для труб обрабатывают на завершающем этапе.

Стыки обрабатывают грунтовкой глубокого проникновения, а когда слой высыхает, на них наносят обмазочные материалы слоем толщиной в 30 миллиметров. Слоев желательно сделать 2-3. В процессе строительства стыки обязательно проклеивают специальной водоотталкивающей лентой. На всех этапах работ обязательно проверяют стыки на наличие трещин, пустот, деформаций, качество гидроизоляционного слоя.

Изоляция основания

Гидроизоляция осуществляется в зоне соединения бетонного постамента с монолитом первого кольца. Это позволит исключить протечки стоков, защитит грунт от бактерий. До монтажа нижнего колодца желательно проложить гидроизоляционный шнур, сделанный из специальных гранул, способных расширяться под воздействием воды и качественно заполнять просветы.

Изоляцию дна выполняют в том числе рулонными материалами – очищают дно от пыли и мусора, покрывают битумной мастикой, потом клеят рубероид полосами (заходя на стены на 15 сантиметров) в 2-4 слоя, засыпают дно гравием слоем в 10 сантиметров.

А швы между стенами и дном колодца заделывают ремонтным составом: сначала первый слой смеси наносится, потом стык клеят лентой для гидроизоляции, покрывают вторым слоем обмазочного состава.

Правильно и качественно выполненная гидроизоляция колодца из бетонных колец позволит защитить конструкцию и продлить срок ее эксплуатации, не допустить попадания в воду для питья вредных веществ или протечек нечистот из канализационного колодца (бетонных колец). В процессе реализации работ важно правильно выбрать материал и точно соблюдать технологию.

Широко распространённые в нашей стране колодцы из железобетонных колец имеют один существенный недостаток. Отсутствие жёсткого сцепления между соседними элементами конструкции, неровные края и склонность бетона к растрескиванию выливаются в серьёзную проблему – проникновение в колодезный ствол грунтовых вод, так называемой верховодки. Чтобы предотвратить загрязнение источника, необходимо не только правильно герметизировать швы между кольцами, но и провести ревизию и ремонт дефектных участков.

Причины протечек

Технология строительства колодцев с шахтами из модульных железобетонных конструкций предполагает монтаж колец на песчано-цементный раствор. Заполняя все неровности стыка между верхним и нижним кольцом, строительная смесь должна создавать надёжный барьер на пути талой и грунтовой воды.

Вопреки расхожему мнению, герметизация строительным раствором из песка и цемента нужна также и для колодезных модулей с замковым соединением. Наличие последнего предотвращает смещение колец, однако не защищает стык от протекания.

Говоря о протечках между колодезными кольцами, чаще всего вспоминают об ухудшении качества питьевой воды, совершенно забывая про опасность постепенного разрушения колодезной шахты

Надо отметить, что столь примитивная гидроизоляция даёт положительный результат – шахта питьевого источника остаётся сухой. Тем не менее, отсутствие протечек в первые годы эксплуатации не является гарантией того, что эта идиллия будет продолжаться вечно.

Как правило, даже на устойчивых грунтах через 4-5 лет поверхность бетонного ствола покрывается мокрыми пятнами, которые в скором времени превращаются в грязные потёки и ручьи. Не следует винить себя или строителей в том, что работа была сделана неправильно. Чаще всего нарушение герметичности происходит по совершенно иным причинам:

Простой строительный раствор не предназначен для эксплуатации в столь тяжёлых условиях. Постоянная влажность, перепады температур и воздействие растворённых в воде солей способствуют его растрескиванию и разрушению.
Если колодец выкопан на участке с выраженными сезонными подвижками грунта, то его ствол подвергается регулярным механическим воздействиям. В итоге можно наблюдать не только трещины на стыках, но и взаимное смещение бетонных колец в горизонтальной плоскости.
В северных регионах верхние кольца подвергаются воздействию сил морозного пучения. Из-за этого они могут не только сдвигаться по горизонтали, но и перемещаться вверх-вниз.
Форс-мажорные обстоятельства, выраженные в смещении или проседании колец из-за появления плывуна.
Некачественные материалы – в кольцах, сделанных с нарушением технологии, со временем могут появляться различные дефекты – сквозные трещины, выкрошенные участки и т. д.

О гидроизоляции колодца следует позаботиться еще на этапе его строительства - в дальнейшем это сбережёт немало времени и сил

Если же колодец сооружают с одновременной укладкой колец, то очень часто не выполняют даже простую герметизацию строительным раствором. И в этом и в других случаях понадобится проводить комплекс мероприятий по надёжной гидроизоляции стыков.

Способы заделки швов в колодце из сборных бетонных модулей

Для заделки стыков между бетонными кольцами можно воспользоваться одним из перечисленных ниже способов:

оштукатуривание;
заделка рулонной гидроизоляцией;
нанесение битумной мастики;
заполнение щелей уплотнителями;
применение полимерных вставок.

Выбор конкретного метода герметизации зависит от того, с каким колодцем предстоит иметь дело – строящимся или эксплуатируемым. Кроме того, придётся учитывать технологию строительства, особенности грунта, глубину источника питьевой воды и другие факторы.

Гидроизоляция	Особенности
Гидроизоляция	Способ монтажа	Эффективность гидрозащиты	Безопасность	Долговечность	Особые требования	Цена
Оштукатуривание	внутренний наружный	высокая	высокая	средняя	нет	средняя
Рулонная	наружный	средняя	низкая	высокая	требует дополнительной гидроизоляции	средняя
Битумная	наружный	средняя	низкая	высокая	требует дополнительной гидроизоляции	средняя
Уплотнительные материалы	внутренний наружный	низкая	средняя	низкая	требует дополнительной гидроизоляции	низкая
Полимерный вкладыш	внутренний	высокая	высокая	высокая	нет	высокая

Следует заметить, что самые лучшие результаты дает комбинация нескольких способов гидроизоляции – только в этом случае можно рассчитывать на стопроцентный успех.

Заделка оштукатуриванием

Применение специальных штукатурных смесей является, пожалуй, самым распространённым методом гидроизоляции. Популярность заделки стыков при помощи штукатурки объясняется как простотой и доступностью, так и возможностью проводить работу изнутри и снаружи колодца. Герметизацию выполняют при помощи шпателей, которыми строительный раствор вдавливают в щели и трещины. Штукатурку наносят до тех пор, пока раствор полностью заполнит щель, после чего жидкую смесь разравнивают по поверхности стыка.

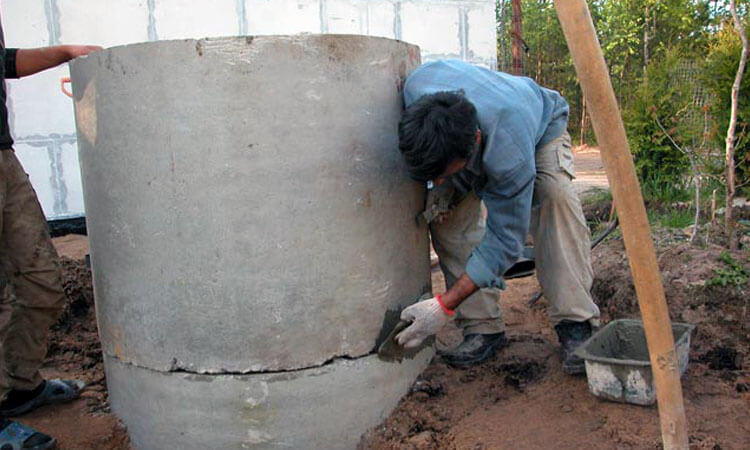

Заделка стыков штукатуркой является одним из самых простых и доступных способов герметизации, что делает этот способ очень популярным у домашних мастеров

В использовании обычного песчано-цементного раствора мало смысла – очень велика вероятность того, что со временем он растрескается и шов даст течь. Лучше всего не экономить и использовать специальные составы, именуемые гидропломбами.

Производители выпускают гидропломбы «на все случаи жизни» - при необходимости можно найти даже такой состав, который сможет мгновенно остановить течь с давлением до 7 атмосфер

Изготовленные на основе алюминиевого цемента, мелкофракционного песка и химически активных добавок, гидроустойчивые смеси имеют сниженное время схватывания и вдобавок обладают такими необходимыми свойствами, как морозоустойчивость, прочность и пластичность. С их помощью можно не только заделать сухой стык между кольцами, но и устранить протечки под давлением.

Предотвращая вопрос о конкретных марках гидропломб, для общих случаев можно порекомендовать такие материалы, как Penetron и Penecrete. Если же в срочном порядке предстоит устранять напорную течь, то выбирают Waterplug, Puder-Ex или Peneplug – они имеют минимальное время затвердевания и высокую адгезионную способность во влажной среде.

Гидропломба является высокотехнологичным быстротвердеющим составом, поэтому при её приготовлении следует строго соблюдать рекомендации производителя

Применение рулонной гидроизоляции

Как правило, наиболее сильному воздействию грунтовых вод подвергается участок колодезной шахты на глубине до 3 метров от поверхности. В этом случае место стыков можно защитить при помощи рубероида или другой рулонной гидроизоляции. Для этого вокруг колодца копают ров шириной около метра и на верхние кольца наплавляют или наклеивают слой гидроизоляции.

Внешняя гидроизоляция должна быть наплавляемой или установленной на слой клея - простым оборачиванием полиэтиленовой плёнкой здесь не обойтись

Для дополнительной защиты колодца от дождевой или талой воды котлован можно заполнить глиной. После тщательного уплотнения она будет выполнять роль гидравлического замка, препятствуя проникновению влаги к колодезному стволу.

Кроме рулонных материалов в продаже можно найти специальные герметизирующие полосы. В отличие от рубероида, их можно использовать для локализации трещин с внутренней стороны.

Самоклеящиеся герметизирующие полосы имеют высокую адгезию к бетонной поверхности и могут использоваться для гидроизоляции швов как снаружи, так и внутри колодцев

Использование битумной мастики

Для гидроизоляции жидким битумом кольца откапывают на необходимую высоту и тщательно очищают от грязи. После этого широкой кистью наносят растворенную в бензине смолу (гудрон). Поскольку тонкой плёнки битума для качественной гидроизоляции будет недостаточно, понадобится не менее трёх слоёв. Для лучшего схватывания с бетонной поверхностью, первую проходку делают смесью в пропорции 1 ч смолы к 4 ч бензина, а две других – в соотношении компонентов один к одному.

Для герметизации колодца снаружи можно использовать как готовую резино-битумную мастику, так и сделанный своими руками гудрон

Следует отметить, что рулонную гидроизоляцию, как, собственно, и гудрон, невозможно отнести к экологичным материалам. По этой причине поверхность стыков с двух сторон предварительно защищают слоем влагостойкой штукатурки – она послужит дополнительной гарантией того, что в колодец не попадут опасные для здоровья вещества.

Перед тем как начать обмазку внешней части битумным составом, швы следует оштукатурить

Герметизирующие вставки

Бывают ситуации, когда железобетонные кольца изношены настолько, что их ремонт, как, впрочем, и герметизация стыков, не приносит желаемых результатов. В этом случае можно воспользоваться наиболее действенным способом – установить внутрь ствола пластиковые вкладыши.

При помощи пластикового вкладыша можно отремонтировать самый безнадёжный колодец

Такие вставки производятся из высокопрочных полимеров и в зависимости от диаметра имеют толщину стенки от 5 до 8 мм. На их внешней поверхности находится оребрение, благодаря которому цилиндрические вкладыши напоминают огромную гофротрубу.

Наружные спиральные кольца полимерных играют очень важную роль. Они позволяют увеличить жёсткость конструкции и дают возможность соединять пластиковые модули практически без зазоров – подобным способом можно получить цилиндрическую трубу любой высоты.

Герметизация колодца полимерной вставкой является сложным и дорогостоящим мероприятием, поэтому эту работу лучше доверить профессионалам

Промышленностью освоен выпуск герметизирующих вставок для бетонных колец любого диаметра, поэтому подобрать пластиковый цилиндр в колодец не составит труда. Вкладыши можно было бы назвать идеальным вариантом, если бы не одно но – этот вариант является самым дорогостоящим из всех рассмотренных.

Размеры полимерных вкладышей соответствуют внутренним габаритам стандартных железобетонных колец

Есть ли народная альтернатива дорогостоящим современным материалам

Если требуются безотлагательные меры по устранению течи, а приведённые выше методы кажутся слишком трудоёмкими или дорогостоящими, то щели между кольцами можно попросту законопатить. Для заделки подходят как специальные резиновые или фибро-каучуковые полосы, так и пропитанные фиброрезиной льняное волокно, пеньковая или джутовая верёвка. Такие материалы не являются дефицитом – их легко можно найти в торговых точках, реализующих товары для гидроизоляции бассейнов. Герметизация уплотняющими вставками позволяет устранить щели шириной до сантиметра и является не более чем временной мерой. Будьте готовы к тому, что со временем стыки надо будет герметизировать более долговечными материалами.

При помощи подручных уплотняющих материалов можно не только быстро устранить течь, но и сэкономить дорогостоящий пломбировочный состав при герметизации широких швов

Конечно, в домашних условиях создать полноценную замену гидропломбам не удастся. Тем не менее, народные умельцы нашли выход из ситуации, добавляя в строительный раствор жидкое стекло. Поскольку подобный состав застывает меньше чем за минуту, то сначала в пропорции 1:1 смешивают песок с цементом. Одну часть щелочного раствора добавляют непосредственно перед нанесением герметизирующего состава на стык или трещину.

Видео: герметизация колодца самодельной гидропломбой

Особенности герметизации колодцев изнутри

Гидроизоляцию колодезного столба с внутренней стороны можно выполнить как при помощи тампонажных составов и материалов, так и воспользовавшись пластиковыми вставками. В последнем случае работу лучше поручить специалистам, а вот заделку швов штукатуркой вполне можно провести своими силами.

Первое, о чем следует позаботиться – это сооружение удобного и безопасного рабочего места. Не думайте, что использование в работе верёвочной лестницы является практичным и удобным вариантом – своё мнение вы поменяете уже на пятой минуте её использования. Чаще всего в этих целях используют небольшой щит, подвешенный на прочных канатах или стальных тросах. Такую «люльку» крепят к уложенной на оголовок колодца деревянной балке или швеллеру, а для её опускания используют мощную лебёдку. Как вы уже успели понять, без помощников обойтись не удастся. Кроме того, следует позаботиться о надёжной страховке – в её качестве можно использовать прочный канат, плотно обвязанный вокруг пояса и прикреплённый к опорной поперечине.

Гидроизоляцию верхних колец можно выполнить при помощи обычной лестницы, прикреплённой к оголовку колодца

При ремонте эксплуатируемого колодца следует откачать из него воду. Это позволит очистить дно от ила и при необходимости восстановить фильтрующий слой. Кроме этого, с внутренней поверхности ствола надо убрать многолетние наслоения грязи и плесени. Лучшего инструмента, чем мойка высокого давления, для этих целей не существует. После полной очистки бетонной поверхности вы сможете увидеть картину разрушений в деталях и принять решение о способах их устранения.

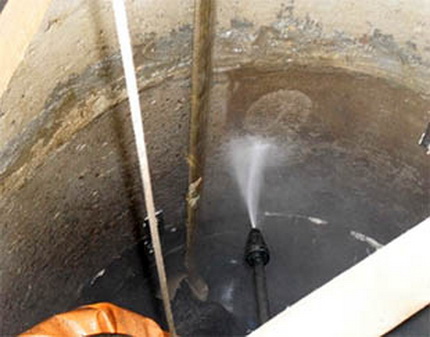

Легко и быстро очистить внутреннюю поверхность бетонных колец можно при помощи мойки высокого давления

Заделка стыков и трещин

Для очистки проблемных мест и швов между кольцами используют металлическую щётку. Кроме всего прочего, она поможет получить шероховатое основание для улучшения адгезии с герметизирующим составом. После этого бетон смачивают водой и приступают к нанесению штукатурки. Трудностей здесь нет - рабочую смесь с силой вдавливают в стыки и растирают по поверхности.

Совершенно неважно, как будут заполняться трещины - шпателем или рукой. Главное, чтобы герметизирующий состав проник в щель как можно глубже

Сложность могут вызвать разве что мелкие трещины – затолкать раствор в узкие, нитевидные щели невозможно, а размазывание гидропломбы по поверхности особых результатов не даст. В этом случае трещину расширяют при помощи молотка и небольшого долота, стараясь получить щель с формой ласточкиного хвоста в сечении.

При заделке широких трещин и сквозных отверстий требуется много рабочего раствора, поэтому в целях экономии дорогостоящих покупных составов, можно немного схитрить. Для этого основную часть пломбы делают из густого песчано-цементного раствора или волокнисто-резинового тампонажа, заполняя заводской гидроизоляцией лишь внешнюю часть «заплаты» на глубину 1-2 см.

Больше всего сдвигу подвержены нижние и верхние кольца колодезного ствола

Что делать при смещении колец

Если сдвиг бетонных модулей колодезного ствола не превышает 1/3 толщины колец, то гидроизоляцию выполняют по приведённой выше методике. При значительном смещении ствол откапывают до уровня повреждённого участка и разбирают на составные части.

Возвращая снятые звенья обратно, их необходимо укладывать на слой цементного раствора и одновременно выравнивать по нижнему кольцу. После этого швы изнутри и снаружи заделывают специальным составом. К вопросу о том, как предотвратить возможное смещение колец в дальнейшем, мы ещё вернёмся.

Пошаговая инструкция по заделке стыков и герметизации колодезной шахты

Прежде чем приступать к герметизации колодца, следует подготовить такие инструменты:

ёмкости для смешивания рабочих растворов;
щётку по металлу;
скребки для очищения поверхности или мойку высокого давления;
шпатели;
перфоратор или ударную дрель;
широкую малярную кисть с жёсткой щетиной;
молоток;
тонкое долото.

Для ремонта колодца понадобятся самые простые инструменты, которые есть у любого хозяина

Работу следует выполнять последовательно – так вы не упустите ни одной детали. В каждом конкретном случае требуется принимать индивидуальные решения, поэтому общего алгоритма не существует. Тем не менее, представляем вашему вниманию максимально полную инструкцию по заделке колодезных швов. Мы постарались рассмотреть в ней самые важные моменты, чтобы вы имели полное представление о характере и порядке проведения ремонтных мероприятий.

Подготовительный этап. С действующего колодца снимают все функциональные и декоративные элементы, полностью обнажая оголовок. При необходимости колодезный ствол откапывают до третьего или четвёртого кольца, а воду откачивают при помощи электрического насоса. После этого устанавливают подъёмное оборудование и рабочую площадку.
При помощи друзей или родственников опускаются в колодец. Воспользовавшись щётками, скребками и мойкой высокого давления, очищают поверхность ствола. Делать это лучше всего, продвигаясь сверху вниз. Одновременно тщательно осматривают каждое кольцо, оценивая фронт предстоящих работ и возможные затраты материала (не забываем о том, что «срок жизни» заводских гидропломб измеряется минутами).
Опустившись на дно, не спешите очищать его от ила. Во-первых, при ремонтных работах донная часть так или иначе будет загрязняться мусором и падающим раствором, а во-вторых, это даст дополнительный приток воды.
Очистив поверхность, приступают к герметизации стыка, который находится выше зеркала воды. Кольца, которые установлены ниже, герметизировать нет смысла - эта часть колодца находится в водоносном слое. Заделку выполняют участками по 10-20 см, причем вертикальные трещины следует штукатурить снизу вверх.
Заделка сухих трещин, как и тех, из которых вода поступает незначительными порциями, не вызывает трудностей. Сложности возникают с повреждениями, из которых струя бьёт под напором – герметизирующий состав тут же вымывается. В этом случае на расстоянии 25 см ниже места протечки выполняют 1-2 сверления диаметром 20-25 мм – они послужат для перенаправления потока. После того как основная трещина будет заделана, отверстия закупоривают деревянными колышками или прорезиненной паклей и герметизируют толстым слоем пломбирующего раствора.
Для защиты внутренней поверхности колец от грибков и плесени, бетонную поверхность всплошную покрывают антисептиком. Навскидку можно назвать достаточно неплохие средства Нортекс, Capatox или Ceresit CT-99.
После того как будет заделана последняя щель, опускаются на дно и проводят чистку донного фильтра. При необходимости фильтрующий слой восстанавливают.
Подробнее о том, как почистить колодец, можно узнать из этой статьи:
Поднявшись наверх, приступают к герметизации внешней поверхности колодезной шахты. Для этого стенки покрывают двумя-тремя слоями битумной мастики (гудрона) или наклеивают (наплавляют) на них рулонную гидроизоляцию.
Выкопанную траншею засыпают грунтом и утрамбовывают, обустраивая у самой поверхности гидрозамок из жирной глины. Толщина её слоя должна достигать точки максимального промерзания – это будет залогом сухой колодезной шахты в период весенних паводков.
Возвращают на место и при необходимости ремонтируют внешнюю часть колодца и отделку.

К эксплуатации колодца приступают не сразу. Необходимо дождаться, пока он заполнится до нормального уровня и полностью откачать всю воду. Лишь после этого источник можно считать пригодным к эксплуатации.

Глиняная отсыпка должна обустраиваться по правилам, иначе толку от такого гидрозамка не будет

Как предотвратить смещение колодезных колец в дальнейшем

Со смещением нижних колец придётся смириться – откапывать ствол на такую глубину является чрезвычайно трудоёмкой и дорогостоящей задачей. Поскольку чаще всего сдвиг происходит из-за слабой почвы или плывуна, нет никакой гарантии, что после ремонта неприятность не повторится. Что касается верхних 2-3 колец, то их как раз следует вернуть на место в обязательном порядке – это позволит сделать качественную гидроизоляцию и тем самым избежать затопления шахты верховодкой.

Использование колодезных колец с фальцевыми замками позволяет предотвратить их смещение по горизонтали

Самое простое, что можно сделать для предотвращения горизонтального сдвига колодезных колец – это заменить их полыми железобетонными модулями с замковыми соединениями. Для тех, кого смущают дополнительные расходы, можно порекомендовать соединение соседних колец при помощи прочных металлических скоб или толстых стальных пластин. Для этого на расстоянии не менее 25 см от стыка сверлятся отверстия, в которые снаружи вбивается скоба. Торчащие внутрь края загибают и тщательно герметизируют. Если же используются пластины, то их устанавливают с двух сторон и фиксируют болтами диаметром не менее 12-14 мм.

Бетонные кольца можно соединить между собой металлическими скобами и прямыми или изогнутыми пластинами из толстой стальной полосы

Способ соединения колец при помощи металлического крепежа широко используют опытные мастера при копании колодцев. Скреплённые между собой бетонные модули намного лучше осаживаются вниз, поскольку нижние звенья тянут за собой верхние. Кроме того, снижается вероятность того, что находящиеся в водном горизонте кольца «уплывут» под воздействием плывуна.

На пучинистых грунтах трещины в стыках появляются из-за того, что почва старается вытолкнуть верхние кольца наверх, приподнимая их над другими звеньями колодезной шахты. В этом случае ствол разбирают на глубину ниже расчетной точки промерзания и цилиндрические модули меняют на конусные.

Заводские или отлитые своими руками конусные кольца останутся на своём месте даже на самой пучинистой почве

Сборные конусные кольца найти практически невозможно, поэтому их придётся отливать своими руками. Наклон последних должен быть направлен внутрь конструкции и составлять от 10 до 15 градусов. Благодаря этому выталкивающие усилия меняют своё направление на обратное, прижимая верхний бетонный модуль к колодезному стволу.

Видео: как заделать швы в колодце со сборной железобетонной шахтой

Теперь вы знаете, чем можно заделать трещины между бетонными кольцами и как предотвратить их появление. Мы будем рады, если наши советы и рекомендации помогут сделать питьевую воду в вашем колодце вкуснее, чище и безопаснее для здоровья. Оставляйте отзывы о статье, делитесь собственными способами решения проблемы и задавайте вопросы. Наши эксперты окажут вам квалифицированную помощь в самый короткий срок.

Подземным бетонным конструкциям нужна защита от агрессивной среды, в которой им предстоит работать. Локальные очистные сооружения – не исключение, к тому же усугубленное возможностью нанести вред экологической обстановке в случае возникновения течи. Согласитесь, такую катастрофу, пусть и местного значения, нужно предотвратить.

Грамотно выполненная гидроизоляция септика из бетонных колец предотвратит возникновение коррозии конструкции. Исключит вероятность прямого сообщения содержимого с окружающими грунтами. Водоотталкивающий материал защитит от размывания бетон и составы, применяемые для обработки стыков.

Статья знакомит с видами гидроизоляции, применяемыми в деле повышения устойчивости бетона. Мы подробно описали технологию выполнения защиты, дали оценку эффективности вариантов. Быстрее освоиться в теме помогут фото-подборки и видео-инструктаж.

В бетоне под воздействием влаги наблюдается выщелачивание извести, проявляющее себя появлением на поверхности колец сталактитов и наростов. Материал разрушают магнезиальные соли, содержащиеся в подземных водах.

Вступая в реакцию с известью, они создают хорошо растворяющееся в воде соединение - сульфоалюминат кальция, который вода вымывает из тела бетона, разрушая его.

Галерея изображений

Напыляемый барьер от воды

Этот вид изоляции позволяет создавать монолитный бесшовный слой. Водоотталкивающие эмульсии разбрызгивают на поверхность бетонных колец под высоким давлением. Состав проникает в расколы, трещины, поры и полностью их заполняет, блокируя стоки в замкнутом пространстве.

В составе для напыления имеется полимерный композит, вода и наполнители такие как тальк, карбонат кальция, двуокись титана, сульфат бария.

Применение гидроизоляции, наносимой путем напыления, дает много преимуществ:

Быстрота выполнения.
Отличная адгезия с бетонной поверхностью.
Быстрое застывание.
Долговечность. Эксплуатируется до 20 лет без потери первоначальной эффективности.
Устойчивость к быстрой смене температур.

Напыляемая гидроизоляция значительно улучшает эксплуатационные характеристики септика, предотвращая, тем самым проникновение сточных вод в окружающий конструкцию грунт.

Для напыления гидроизоляции потребуется специальное оборудование. Это недешевый способ, но очень эффективный

Этот вид гидроизоляции обеспечивает сцепление с поверхностью бетонных колец на молекулярном уровне. Наносить ее можно поверх старого слоя методом распыления. Главное, удалить перед этим лишнюю влагу с поверхности.

Обмазочные составы для защиты септика

По сравнению с другими технологиями гидроизоляции, преимуществом применения обмазочных материалов является то, что их можно нанести на поверхности с любой геометрией. Никаких специальных аппаратов и механизмов при этом не требуется.

Классификация водоотталкивающих материалов

Существует 4 группы обмазочных составов, отличающиеся основой, в качестве которой применяют:

битум;
цемент;
полимеры.

К 4-й группе относят мастики, содержащие в своем составе герметики. Независимо от основы, обмазочная гидроизоляция заполняет малейшие трещины, устраняет дефекты и делает поверхность монолитной.

Некоторые марки битумно-полимерных мастик содержат летучие токсические соединения. Иногда они провоцируют расстройства нервной системы, приводят к отравлениям, следовательно, работать нужно только пользуясь средствами защиты - респиратором, перчатками, специальной робой.

Обмазочная гидроизоляция на битумной основе очень популярна, но не отличается большой долговечностью

Если подземные воды находятся на большой глубине, то усиливают изоляцию нижнего кольца септика. Если они залегают высоко, то усилению подлежит герметизация верха конструкции.

В битумно-полимерной мастике содержатся полимерные добавки и латекс, из-за наличия которых характеристики материала меняются в лучшую сторону. При нанесении ее на поверхность, создается эластичный, очень прочный слой, сохраняющий свои качества при низких температурах. Но чтобы битумно-полимерный состав работал, наносить его нужно в несколько слоев.

Стоит мастика относительно недорого, нанести ее можно самостоятельно, а если где-то появятся протечки, то слой легко восстановить.

Присутствие полимеров в составе мастики делает ее очень эффективной. Малая популярность мастик этого вида объясняется дороговизной

Кроме этого, по сравнению с другими технологиями гидроизоляции, преимуществом применения обмазочных материалов является то, что их можно нанести на поверхности с любой геометрией.

Никаких специальных аппаратов и механизмов при этом не требуется. Различают мастику с битумной основой и с добавками в виде полимеров для холодного и горячего нанесения.

Мастику для нанесения горячим методом сначала разогревают до 160 градусов С, чтобы битум перешел в пластическое состояние. После им покрывают поверхность бетонных колец. Холодные составы разбавляют растворителем, который испаряется после отвердевания изоляционного слоя.

Выделяют мастики одно- и 2-компонентные. Битум, полимер присутствует в их составе обязательно, а добавки, обеспечивающие индивидуальные свойства, бывают разными. В зависимости от второго компонента составы называют: битумно-латексными, битумно-каучуковыми, битумно-масляными, битумно-полиуретановыми.

Полиуретан и каучук делают материал особо эластичным. Покрытие хорошо растягивается, не образуя трещин. Смесь с каучуком наносят холодным способом. Она обладает антисептическими свойствами и высокой теплостойкостью.

Каучуковая мастика хорошо противостоит влиянию агрессивной среды,выдерживает гидравлический напор

Поверхность, покрытая смесью с масляными ингредиентами, не затвердевает. Она клейкая, хорошо противостоит агрессивному влиянию грунтовых вод и почвы, не растрескивается, стойко переносит как морозы до -50 градусов С, так и высокие температуры.

Правила нанесения обмазочной защиты

Гидроизоляцию наносят после заделки межкольцевых швов и мест, где трубы заходят в септик.

Сам процесс состоит из 5 последовательных этапов:

Очистка поверхности от грязи, выявление дефектов, трещин и устранение их с применением герметиков или шпаклевки.
Нанесение битумного праймера в качестве грунтовки. Его сначала подготавливают, следуя инструкции производителя, затем покрывают поверхность при помощи строительной кисти. Битумный праймер можно изготовить и своими руками, для чего берут бензин или отработку машинного масла, нагревают и добавляют измельченный чистый строительный битум. Помешивая, смесь продолжают нагревать до 200 градусов С, после этого грунтовка готова к применению. Наносят первый слой, а после его высыхания - второй.
Оставляют все на 24 ч. За это время праймер высохнет полностью и его мелкодисперсные частицы проникнут глубоко в бетон.
Наносят строительной кистью мастику, предварительно тщательно перемешав состав. Если смесь слишком густая, ее разбавляют любым органическим растворителем. После выполнения первого слоя, отводят время на его высыхание и повторяют процедуру.
Проверяют качество нанесенного слоя после его высыхания. При обнаружении изъянов, обрабатывают поверхность еще раз и оставляют на 2-3 дня для высыхания.

Битумная мастика гораздо дешевле битумных материалов с полимерными добавками. Она отлично адгезирует с , обладает хорошими водоотталкивающими характеристиками, устойчива к воздействию химии.

Плохо выносит битумная мастика минусовые температуры, покрытие приобретает хрупкость, покрывается микротрещинами. Хватит такой гидроизоляции лет на 5, максимум на 7.

Жидкий битум обладает эластичностью, хорошим сцеплением с бетонной поверхностью. Это удерживает слой от разрывов и растрескивания. Недостаток один - небольшой срок эксплуатации

Некоторые марки битумно-полимерных мастик имеют в своем составе летучие токсические соединения. Иногда они провоцируют расстройства нервной системы, приводят к отравлениям, следовательно, работать нужно только пользуясь средствами защиты - респиратором, перчатками, специальной робой.

Устройство глиняного замка

Хороший результат дает обработка колец битумной мастикой с последующим устройством глиняного замка. Имеется ввиду, что пространство между бетонными кольцами и грунтом наполняют глиной без всяких примесей. Нужен он для того, чтобы после таяния снега или сильного ливня вода не попадала в септик.

Глиняный замок предотвращает воздействие на бетонные стенки септического сооружения паводковых вод, талых и дождевых осадков

Делать его рекомендуют не сразу, а после того, как грунт осядет и уплотнится. Замок, сделанный раньше, будет разрушен при проседании грунта. Глину засыпают небольшими слоями, каждый раз тщательно утрамбовывают. По всей поверхности материал должен прилегать. Не допускаются малейшие пустоты, иначе проделанная работа не даст результата.

Рулонная гидроизоляция поверхности септика

Этот вид материала используют для гидроизоляции внешней поверхности колец из железобетона. Вначале, для улучшения адгезии, поверхность колец грунтуют, применяя составы типа «Betokontakt».

Когда слой подсохнет, на стенках септика устраняют видимые дефекты, заполняя впадины и каверны раствором, включающим цемент, песок и клей ПВА. Между кольцами заделывают швы. Когда ремонтные заплатки подсохнут, их грунтуют.

Рулонную гидроизоляцию следует монтировать после того, как на поверхности бетонных колец будут устранены все дефекты

Для закрепления рулонного материала на поверхности колец, стенки обмазывают гудроновой или битумной мастикой, а после приклеивают гидроизоляцию. Одного слоя недостаточно, практикуется делать слоя 3-4. В конце берут мастику и наносят ее на швы между полосами.

Галерея изображений

Любой колодец, устроенный в земле, предполагает исключение несанкционированного попадания в него мусора и грязной верховодки, образующейся за счет атмосферных осадков. Распространенная конструкция вертикальных сооружений для коммуникаций – колодцы со стенами, укрепленными бетонными кольцами.

От правильного выбора материала для гидроизоляции колодцев, точного соблюдения технологии работ зависит чистота питьевой воды, безаварийная эксплуатация канализационных систем.

Колодец из бетонных колец необходима гидроизоляция для чистотой воды.

Необходимость проведения гидроизоляции

Подземная конструкция находится под воздействием многих негативных факторов. Ошибки, совершенные при обустройстве гидроизоляции бетонных колодцев, проявляются сразу или через 4-5 лет его эксплуатации.

При обнаружении признаков разгерметизации стыков откладывать ремонтные работы не рекомендуется по следующим причинам:

Замораживание обводненного грунта происходит ежегодно с приходом зимы. Образующийся при этом лед разрывает бетон, все больше расширяя трещины до полного разрушения колец.
Качество питьевой воды. При попадании в выработку верховодки, загрязненной песком, глиной, химическими и органическими веществами, показатели анализа резко ухудшаются. Жидкость становится мутной, водоисточник погибает.
Переполнение канализационного колодца. Грунтовые воды через неплотности стыков проникают в жидкие нечистоты, емкость быстро теряет приемный объем. Если не проводить каждодневных откачек, произойдет загрязнение почвы излившимися стоками.
Вымывание изолирующего состава. Небольшая струйка жидкости, если не принимать мер по ее ликвидации, быстро перерастает в мощный поток, способный расширить небольшое отверстие и привести колодец в негодность.

Проседание земли в результате деятельности грунтовых вод приводит к разрушению стыков круговой крепи. Время, когда нужно проводить ремонт, определяют по появлению трещин, из которых сочится вода. Чтобы избежать потери колодца, нужно оперативно принять меры по герметизации швов и промоин.

Виды гидроизоляции колодцев

Требования к наружным сетям и сооружениям канализации изложены в своде строительных правил СП 32.13330.2012: актуализированном СНиП 2.04.03-85. Гидроизоляция колодцев предусмотрена изнутри, снаружи и на соединениях колец. Чтобы обеспечить герметичность крепления выработки, железобетонные элементы следует выбирать качественные.

Монтаж подземной конструкции сопровождается гидроизоляционными работами следующих видов:

оклеечная герметизация по днищу сооружения;
заполнение щелей и стыков уплотнителями;
монтаж полимерного вкладыша внутри ствола выработки;
применение битумной мастики, рулонной изоляции для защиты наружных стенок;
оштукатуривание – возможно с любой из сторон конструкции;
использование современных герметиков для заделки неплотностей изнутри колодца.

Выбор способа гидроизоляции осуществляется на стадии проектирования подземной выработки, при планировании ремонта в процессе эксплуатации. Решение принимается в зависимости от многих факторов и обстоятельств, но лучший результат дает сочетание нескольких способов.

Материалы для гидроизоляции бетонных колодцев.

Обмазочное изолирование бетонных поверхностей от контакта с водой – доступный метод гидроизоляции, его применяют профессионалы и дачники на своих участках.

Герметизирующие материалы изготавливают в виде мастик, рулонных покрытий, гидропломб для проведения экстренных аварийных работ.

Все они должны отвечать предъявляемым к герметикам требованиям: влагонепроницаемость, механическая прочность, эластичность, стойкость к агрессивной среде, продолжительный срок службы.

Двухкомпонентные составы

Изготавливаются на основе 2 ингредиентов (цемента и полимеров) , которые смешиваются непосредственно перед применением. Примером герметика такого состава является гидроизолирующая смесь Aquamat Elastic.

Компоненты герметика:

цементосодержащий порошок с включением добавок;
полимерная эмульсия.

Раствор применяется для колодцев любого назначения, включая питьевые. Материал нетоксичен, удобен в применении и долговечен. Подготовленная под обработку поверхность предварительно грунтуется цементированием. После высыхания ремонтного слоя наносят рабочий раствор с помощью шпателя снизу вверх. Через 2 суток обмазку повторяют.

К двухкомпонентным смесям относится и разновидность битумно-полимерной мастики. Перед нанесением состав активируют специальным реагентом.

Рулонные материалы

Применяются для наружной защиты бетонных сооружений при их заглублении до 3 м. Этот интервал в наибольшей степени подвержен агрессивному воздействию грунтовых вод.

Материалы рулонные для гидроизоляции.

К рулонным материалам относятся:

безосновный резинобитумный изол и гидроизол;
рубероид – пропитанный нефтепродуктом картон, стеклорубероид или стекломаст на стекловолокнистой ткани;
ПВХ-пленки – выпускаются в 2 вариантах: с армирующим слоем и без сетки;
фольгобитэп – рифленая алюминиевая основа, с обеих сторон покрытая битумно-полимерным составом.

Чтобы обернуть кольца герметиком, потребуется окопать колодец круговой траншеей шириной 1 м. Покрытие закрепляется на бетоне клеем или наплавляется.

Срок службы изолирующих рулонных покрытий – 25-35 лет.

Ситуацию вскрытого траншеей колодца рекомендуется использовать для обустройства гидравлического замка из глины, который размещают вокруг устья с откосом по земной поверхности в сторону от колодца. Конструкция позволяет верховодке обходить колодец.

Это устойчивые к воздействию напорной влаги и перепадам температур вещества. С их помощью замазывают швы и внешние стенки колодца. Добавка в широко применяемый в строительстве битум полиуретана или полистирола приводит к улучшению характеристик герметика.

Гидроизоляция бетонного колодца мастикой на битумно-полимерной основе.

Свойства материала:

тягучесть и эластичность, мастика размягчается при +80°С, схватывается при температуре до -10°С;
хорошая адгезия на сухой и влажной поверхности;
быстрое застывание за счет 65% летучих веществ, содержащихся в материале;
простота, универсальность использования: нанесение мастики возможно распылением и вручную шпателем или кистью;
водопоглощение – за 24 часа показатель не превышает 0,4%.

Применение битумно-полимерной мастики позволяет сократить сроки гидроизоляции за счет быстрого твердения и возможности механизации процесса.

Если герметиком промазывают стыки колец, швы изнутри обязательно оштукатуривают. Битумные составы нельзя использовать для внутренней гидроизоляции питьевых колодцев.

Обмазочные смеси

В это понятие включены различные типы мастик, защищающих подземные сооружения от влаги. Пользуются ими в соответствии с рекомендациями производителей. Состав средств безопасен для человека и окружающего мира.

Достоинства обмазочных смесей:

не нуждаются в предварительной подготовке стенок и стыков колодца;
наносятся шпателем, штукатурным мастерком, малярным валиком;
быстро сохнут с образованием прочной водонепроницаемой пленки;
недорого стоят.

Изготавливают смеси также самостоятельно из глины, цемента с добавлением кварцевого песка. Этим раствором можно заделывать трещины в бетоне и зазоры между кольцами, запечатывать швы снаружи и внутри колодца.

Мембранные материалы

Внешняя гидроизоляция бетонных колодцев.

Технологии изготовления рулонных гидроизолирующих покрытий развиваются, сегодня выпускается новый подвид – мембраны на полимерной основе. Их применяют для внешней изоляции колодцев в сочетании с мастиками.

У материалов мембранного типа есть недостаток: уязвимость пленочного основания со стороны механических воздействий.

Характеризуются рулонные мембраны следующими показателями:

материал профилированный – это многослойный полиэтилен с ребрами жесткости, применяется при высоком уровне подземных вод;
другой тип – полимер пленочный: мембранный слой толщиной до 2 мм, армированный, используется, когда грунтовые потоки ниже бетонного сооружения.

Колодцы изолируют толстой мембраной – 0,4 мм и выше. Рулонное покрытие совместимо с битумными мастиками, экологически безопасно, срок эксплуатации – до 40 лет.

Высокая цена является сдерживающим фактором для широкого применения материала с односторонней проницаемостью. Сырость из бетонных колец через мембрану уходит в грунт, а вода из почвы проникнуть в колодец не может. Это главное достоинство нового герметика.

Смеси на вяжущей минеральной основе

Промышленность выпускает специальные цементы, способные отвердевать в обводненных условиях, не теряя прочности в течение продолжительного времени. Портландцементы относятся к разряду минеральных вяжущих веществ. На их основе создают водостойкие сухие строительные смеси с заданными свойствами путем добавления в составы улучшающих присадок.

Гидроизоляция бетонного колодца.

Достоинствами цементных растворов для затирки швов являются:

долговременность использования;
невосприимчивость к высоким и низким температурам;
влагостойкость;
возможность приготовления в домашних условиях;
доступность нанесения ручным и механизированным способами с любой из сторон крепи.

После того как стыки колец заделают смесью на цементной основе, колодец становится монолитным сооружением, а питьевая вода в нем недоступной для разбавления верховодкой. Консистенция раствора выбирается по размеру трещин и зазоров: широкая расщелина требует густой смеси. Мелкие пробоины затирают подвижной массой.

Технология гидроизоляции бетонного колодца

Планируя ремонт подземного сооружения, учитывают характер повреждений: способы и применяемые средства зависят от степени обводненности швов. Гидроизоляция выполняется в соответствии с требованиями строительных норм и правил. До нанесения герметика контактные поверхности подготавливают грунтовкой.

Очистка стыков

Очистка колодца из бетонных колец.

Чтобы добраться до проблемного места внутри колодца, из его ствола демонтируют оснастку и обнажают оголовок. При необходимости откачивают воду.

В подземную выработку опускают лестницу с рабочей площадкой. Для осмотра и очистки стыков колец с наружной стороны нужно откопать канаву вокруг колодца на глубину предполагаемой протечки.

Диагностика поверхностей проводится в направлении сверху вниз с использованием скребка, металлической щетки и напорной воды. Обнаруженные повреждения подлежат тщательному обследованию.

Неустойчивые поверхности удаляются следующим порядком:

Штробирование – стык углубляется с помощью надрезов кругом шлифмашинки или сколов ударами молотка по зубилу. Можно использовать перфоратор или ударную дрель.
Зачистка поврежденного участка от разрушенного бетона, грязи и пыли. Для этого нужны скребок и щетка.
Промывка очищенного стыка водой.

В результате получается шероховатая поверхность, способствующая адгезии ремонтного состава. В зависимости от применяемого материала наносят грунтовку или сразу герметик.

Подготовка обрабатываемой поверхности

Заключается в огрунтовке перед нанесением герметизирующего состава. Если при очистке стыков обнажились элементы армирующего каркаса, металл обрабатывают антикоррозийным средством.

Подготовка контактирующих с гидроизоляцией поверхностей выполняется в такой последовательности:

Расширение мелких трещин. Осуществляется с удлинением 20-30 мм в любом направлении на глубину 5-50 мм.
Заделка выемок и сколов. Используется смесь цемента с песком в пропорции 1:2. Воды добавляется 0,5 части. Применяются также составы заводского изготовления.
Грунтовка поверхностей. Для подготовки наносят составы на основе битума – праймеры битумные. Количество слоев – один или 2 по 0,1 мм каждый. Расход – 150-300 г/м².

После высыхания грунтовки переходят к следующему этапу работ. Перед покрытием поверхности защитным слоем ее смачивают.

Подготовка обрабатываемой поверхности.

Нанесение гидроизоляции на стыки

Колодцы из сборного железобетона уязвимы для проникновения воды в местах сопряжения элементов конструкции. На этапе строительства стыки с внешней стороны промазывают мастикой и оклеивают гидроизоляционной лентой, закрывающей соединение полностью. Изнутри ствола швы покрывают ремонтным составом, безопасным для человека.

При выполнении работ на действующем колодце герметизируют соединения, расположенные выше уровня воды, если она питьевая. Швы заделывают участками по 10-20 см, вертикальные трещины шпаклюются снизу вверх.

Если из щели выбивается струя, то избежать выноса герметика можно так:

просверлить на 25 см ниже стыка 1-2 отверстия Ø20-25 мм для перенаправления потока грунтовой воды;
заделать основную пробоину с помощью гидроизолирующей смеси, заполнив щель на 70%, чтобы расширяющийся состав не разрушил конструкцию;
зафиксировать рукой гидропломбу на время от 5 секунд до нескольких минут в зависимости от свойств герметика;
забить дренажные отверстия прорезиненной паклей, слоем пломбирующего раствора или деревянными пробками.

Донный фильтр очищают после заделывания всех щелей. При необходимости слой щебня заменяют новым.

Нанесение гидроизоляции на стыки.

Нанесение изоляции на поверхность бетонных колец

Внешняя гидроизоляция колодцев осуществляется в период строительства, когда есть свободный доступ к наружной поверхности крепи. Производится после обработки стыков с обеих сторон бетонного цилиндра. В многослойной защитной конструкции применяются мастики и рулонные гидроизолирующие материалы.

Последовательность выполнения работ:

наносится битумная мастика;
оборачивается вокруг собранной конструкции рулонный материал первого слоя в горизонтальном направлении с обмазкой краев ленты мастикой;
укладываются полосы второго рулонного слоя с покрытием стыков герметиком.

Механизированный способ нанесения гидроизоляции заключается в набрызге или торкретировании: цементная смесь под давлением подается через сопло на обрабатываемую поверхность. Толщина слоя 5-7 мм, сохнет 2-3 дня. После этого процедура повторяется. Третьим покрытием наносят мастику или горячий битум.

Как предотвратить смещение колодезных колец в дальнейшем

Сдвиг нижних элементов колодца не устраняют из-за сложности выполнения ремонта в обводненном грунте. Поправляют стыки 2-3 верхних колец.

Чтобы исключить смещение бетонной крепи при дальнейшей эксплуатации колодца , используют 3 способа:

Заменить прежние элементы ствола звеньями с фальцевым замком. Торцевые части колец формируются по схеме паз-выступ. При такой стыковке горизонтальный сдвиг становится невозможным.
Закрепить элемент бетонной крепи от смещения относительно оси выработки посредством связки соседних колец при помощи металлических скоб. Отверстия под них пробивают на расстоянии ≥25 см от стыка.
Присоединить звенья посредством установки стальных пластин снаружи и внутри стенок колец на болты Ø12−14 мм.

Подвижки грунта, приводящие к смещению полых бетонных блоков, происходят на обводненных пученистых почвах. Нагрузки от мерзлых горных пород выше, на верхние кольца ставят не меньше 4 скоб или пластин. Ниже уровня промерзания достаточно 2 скреплений.

Колодцы из железобетонных колец в наших условиях нуждаются в гидроизоляции. Гидроизоляция колодца из бетонных колец – рядовая задача, но причины для нее разные. В колодцах на воду сделанных без качественной изоляции, вода загрязняется и не пригодна для питья. К септикам применяются специальные требования препятствующим выход наружу бытовых отходов. Применяемые ограничения к колодцам сужают список материалов и техник нанесения гидроизоляции.

Обычно, колодезные кольца имеют на торцах замки. Именно эти замки удерживают стопку колец от сдвига относительно друг друга.

В самом начале нужно различать типы колодцев, что могут нам встретиться:

Колодцы под воду. Колодезная оболочка может пропускать грунтованные не отфильтрованные воды, попутно с водой внутрь колодца попадают продукты сельскохозяйственной деятельности, почва и многое другое. Как видите, качественная внешняя гидроизоляция колодцев с питьевой водой важна уже с момента строительства.
Канализационные колодцы или септики. Здесь ситуация обратная. Гидробарьер должен не пропустить отходы в почву.
Технологические колодцы, представляют собой вертикальный спуск к каким-то помещениям ниже (обычно к помещениям инженерных систем и тому подобное). Для таких колодцев гидроизоляция нужна для защиты от разрушения самого колодца и предотвращения подтопления помещения куда он ведет. Обычно, такая защита монтируется и внутри, и снаружи.

Устраивая на участке и септик и питьевой колодец, помните, что между ними должно быть не меньше 15 метром и септик должен располагаться ниже, если смотреть на рельеф площадки.

Особенностью гидроизоляции колодца для питьевой воды в том, что наиболее эффективные гидроизоляционные материалы на битумной основе использовать нельзя: меняется вкус и материалы могут быть вредны для здоровья.

Рассмотрим необходимые работы по гидроизоляции колодца, собранного из бетонных колец.

Колодец из бетонных колец может протекать не только по стыкам колец. Сами кольца через трещины и капилляры бетона пропускают воду. При врезке труб или у колодца есть днище, эти места так же требуют внимания и качественной гидроизоляции.

Для достижения наилучшего результата, герметизация колодца из бетонных колец делается и внутри, и снаружи.

Наружная гидроизоляция колодца из бетонных колец

Для всех типов колодцев устройство наружной гидроизоляции похоже. Наружная гидроизоляция делается полностью до верхней кромки.

Большинство типов гидроизоляционных материалов не наносятся при температуре ниже 5 о С.

На этапе погружения колец удобно наносить гидроизоляцию. Если же отложить гидроизоляционные работы на потом, то потребуется окапывать колодец, чтобы добраться до наружной стенки. Почти всегда, это неоправданное усложнение работ.

Подготовка действующего колодца под гидроизоляцию

Действующий питьевой колодец требуется осушить. Не только откачать воду, но и защитить от осадков. Когда исчезнут влажные пятна на бетоне, можно приступать к работам.

Внешняя поверхность очищается от всего постороннего. Должен остаться чистый бетон. Рыхлый бетон должен быть удален. Если оголилась арматура, то необходимо закрыть ее в этом месте защитным слоем качественного бетона.

Трещины и стыки надо расширить до 2 см и углубить до 2-3 см. Это необходимо чтобы герметизирующий состав лучше держался.

Гидроизоляция на битумной основе

Битумные гидроизоляционные материалы считаются наиболее эффективными. Для наружной гидроизоляции колодцев применяются как мастики, так и рулонные материалы на битумной основе.

Первый этап – грунтование бетонных поверхностей. Это нужно для лучшей адгезии и укрепления основы. Дождитесь высыхания грунта.
Для укрепления стыков можете использовать каучуковую гидроизоляционную ленту (или бентонито-каучуковую).
Следующий этап: заделать трещины, сколы и стыки. Здесь можно использовать цементно-песчаную смесь с добавкой клея ПВА (5 к 1) или использовать готовые смеси.
Повторное грунтование.
Следующим этапом, нанесите мастику на поверхность равномерным слоем. После высыхания, нанесите следующий слой мастики. Всего должно быть не менее 2-3 слоев.
На последний слой мастики наклеивается рулонная гидроизоляция. Тщательно проклеивайте стыки.
Швы дополнительно промазываются мастикой.
Завершает работы по внешней гидроизоляции отмостка.

Работая с гидроизоляционными материалами защищайте дыхательные пути.

Проникающие составы

Проникающая гидроизоляция глубокого проникновения может быть неплохой альтернативой битумной.

Грунтовать кольца в этом случае нет необходимости.

На увлажненную поверхность наносится состав в два слоя без промежуточной просушки. После нанесения проникающей гидроизоляции поверхность должна сохнуть в течение трех суток.

Следуйте инструкции производителя.

Глиняный замок для питьевого колодца

Чтобы поверхностные воды стекая в грунте по внешней стенке е попадали в водоносный слой, не лишним будет сделать глиняный замок. Это отведет воду, и она пойдет своим обычным путем проходя необходимые слои грунта пока не попадет в водоносные слои уже очищенная.

Глиняный замок представляет собой слой глины по внешнему периметру колодца.

Наилучшее время делать глиняный замок – в начале мая. После просадки грунта. Выполнять работы следует в сухую погоду.

Предварительно, вокруг колодца окапывается область в 2-3 м. Плодородный слой убирается. Грунт выравнивается и трамбуется. Важно создать небольшой уклон в сторону от колодца.

Глина должна быть влажной и туго пластичной. В глине не должно быть камней и песка. Глину укладывайте на образованный уклон ровным слоем и трамбуйте. Рекомендуем для равномерной укладки глины лепить шары и плотно укладывать, а после трамбовать.

Толщина глиняного замка должна выйти около 15 см.

Отмостка

До полной усадки грунта, а это произойдет лишь через 2-3 года, делать монолитную отмостку нельзя. Иначе будет нарушен глиняный замок и в колодец начнут поступать поверхностные и сточные воды. Пить из такого колодца будет нельзя.

Монолитная отмостка не заменяет глиняный замок.

Гидроизоляция с внутренней стороны колодца

Закончив с установкой всех колец колодца можно приступить к внутренней гидроизоляции и обустройству дна.

Для внутренней гидроизоляции можно применить:

Специальные цементные шпаклевочные составы;
Нагретый или разведённый в бензине битум;
Цементно-полимерные смеси;
Битумно-полимерные составы;
Полимерные гидроизоляционные материалы.

Обратите внимание: первые два варианта, это самые дешевые материалы, но их нельзя использовать для питьевых колодцев.

Есть при подготовке внутренней поверхности колодца для гидроизоляции обнаружится протечки воды снаружи, рекомендуем воспользоваться специальным цементным составом быстрого затвердевания «Пенеплаг», AQUAFIX или их аналогами. Еще такие составы называют «гидропробкой».

Последовательность работ внутри

Подготовительные работы внутри и снаружи – аналогичны. Так же надо очистить поверхность, расширить трещины и стыки (до 2 см в ширину и 2-3 в глубину), удалить непрочный бетон и замазать каверны и оголившуюся арматуру штукатурным составом (цементно-песчаная смесь с клеем ПВА в пропорции 5 к 1 или специальным составом).

Эта же смесь идет и на затирку стыков колец изнутри.

Через сутки можно продолжить обработку.

На всю внутреннюю поверхность наносится цементно-полимерный состав проникающей гидроизоляции.

Приготовленная смесь проникающей гидроизоляции наноситься на слегка влажную поверхность. Наносить следует кистью. Валик для круглых колец – плохой помощник.

Нужно не менее 2 слоев. Предыдущий слой должен высохнуть перед нанесением нового. Для этого требуется сутки.

Бетонная поверхность, обработанная проникающей гидроизоляцией, готова к работе в воде через 3-7 суток.

Подробности технологии нанесения состава смотрите в инструкции к нему.

Гидроизоляция септика и технологических колодцев

Многокамерный сточный септик состоит из нескольких колодцев соединенных между собой. Последний из них фильтрационный и для него не требуется гидроизоляции. Поступление в фильтрационный колодец грунтовых вод не принесут вреда. Параметры септика могут подсказать в природоохранной службе.

Остальные две камеры септика должны быть хорошо гидроизолированы.

Подготовка к нанесению гидроизоляции состоит из осушения и очистки скептика и земленых работ для доступа к внешним стенкам.

Обработка стыков

На дно колодца, строящегося из бетонных колец, ставится плита с гребнем, на которую потом ставится кольцо. Именно с днища и нужно начинать гидроизоляцию. Гребенчатая плита до установки битумным праймером и в 2-3 слоя битумной мастикой. Каждый новый слой накладывается после высыхания предыдущего.

Бетонная поверхность грунтуется с обеих сторон.

Изнутри на стык наносится обмазочная гидроизоляция из битумной мастики. Можно применить другие типы гидроизоляции, но будет или менее эффективно, или более трудоемко.

Внешняя поверхность покрывается мастикой в 2-3 слоя. При необходимости укладывается рулонные гидроизоляционные материалы.

Обработка труб и переходов

Как известно септик состоит из нескольких камер-колодцев. Места стыков колодцев и труб требуют более внимательной обработки.

Место стыка герметизируйте гидроизоляционным шнуром и заполняется штукатурным цементно- полимерным составом.

Места соединения труб и сами трубя нужно покрыть праймером и битумной мастикой в 2-3 слоя.

Для изоляции рулонным материалом применяйте специальные битумные или битумно-полимерные ленты для труднодоступных мест или нагрейте полоски рулонной гидроизоляции.
