Создайте сверлильный станок из дрели своими руками, чертежи в помощь! Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление Сверлильно фрезерный станок из дрели своими руками.

Содержание статьи

Главное по теме

В широком перечне слесарных работ сверловка, пожалуй, является наиболее простой и доступной каждому операцией. Как правило, на производстве, сверлильные работы осуществляются при помощи различных сверлильных станков.

В зависимости от выполняемых задач это могут быть и самые обычные одношпиндельные агрегаты, и многофункциональные мультишпиндельные станки с числовым программным управлением.

Самодельные настольные сверлильные станки

Однако не будем отвлекаться на описание всевозможных промышленных сверлильных установок, тем более что домашнего мастера, для кого и предназначена данная статья, едва ли заинтересуют тонкости конструкции универсального вертикального сверлильно-расточного автомата. А вот конструкция простейшего самодельного сверлильного станка, который можно собрать из подручного материала в домашних условиях, заинтересует всякого «рукастого» мастера.

Для выполнения сверлильных работ в домашних условиях, в большинстве случаев, достаточно иметь обычную электродрель.

Однако при выполнении работ, требующих большой точности или высверливания множества отверстий малого диаметра, что особо актуально для радиолюбителей при изготовлении печатных плат, потребуется сверлильный станок, так как электродрель не обеспечит ни должной точности, ни качества сверления.

Безусловно, сегодня в любом специализированном магазине продается множество моделей различных станков, в том числе, и сверлильных, предназначенных для использования в условиях домашних мастерских. Однако, стоимость у них немалая, и далеко не каждый может позволить себе подобную покупку, тем более что при наличии определенных навыков и желания простейший сверлильный станок можно изготовить самостоятельно.

Наиболее распространенными типами самодельных сверлильных станков являются:

• Сверлильные станки на основе электродрели
• Сверлилные станки на основе асинхронного двигателя от бытовых электроприборов

Рассмотрим в общих чертах технологию изготовления каждого из этих станков.

Сверлильный станок на основе электродрели

Благодаря простоте изготовления сверлильные станки на основе электродрели наиболее часто можно встретить в домашних мастерских.

Вес электродрели небольшой, поэтому для изготовления вертикальной стойки не потребуется каких-либо особо прочных материалов, ее можно сделать даже из досок или древесно-стружечной плиты.

Конструкция сверлильного станка состоит из 4 основных элементов:

1. Основание (станина)
2. Вертикальная стойка или брус
3. Механизм подачи
4. Электродрель

К выбору основания станка, станине, следует подойти особо серьезно. Чем массивнее она, тем меньше вибрации будет ощущаться при работе. Если в вашем хозяйстве сохранился старый фотоувеличетель для проявки снимков, его можно после небольшой доработки приспособить в качестве основания со стойкой. В случае же, если ничего, что можно бы было приспособить в качестве станины со стойкой у вас не нашлось, этот элемент можно изготовить из мебельной плиты толщиной не менее 20 мм.

При креплении стойки к станине крайне важно получить прямой угол, так как от этого будет зависеть точность и качество сверления. К стойке при помощи шурупов следует закрепить две направляющие, вырезанные из металлических полос, по которым передвигается вверх и вниз колодка, к которой и крепится дрель. Колодку следует изготовить таким образом, чтобы с помощью металлических хомутов можно было плотно зажать дрель.

Для снижения вибрации, между корпусом электродрели и колодкой можно установить резиновую прокладку. Движение по вертикали колодки с дрелью осуществляется при помощи рычага. Для обеспечения удобства работы механизм подачи следует оснастить достаточно мощной пружиной, которая могла бы приводить в исходное положение колодку с дрелью. Один конец пружины будет упираться в колодку, а другой в неподвижный брус, который следует установить на стойке.

В случае если дрель не будет использоваться автономно, для большего удобства можно разобрать ее переключатель и установить кнопку включения-выключения непосредственно на станине.

Сверлильные станки на основе асинхронного двигателя

Во многих домашних мастерских найдутся различные электродвигатели, сохранившиеся после выработки ресурса электроприборов. Для изготовления сверлильного станка наиболее подходящим будет асинхронный электродвигатель, который устанавливается на стиральных машинах барабанного типа.

Следует сказать, что конструкция подобного станка значительно сложнее выше рассмотренной конструкции с использованием электродрели. Помимо прочего, мотор от стиральной машины довольно тяжелый, что создает повышенную вибрацию и требует обязательной установки мошной стойки.

Для уменьшения вибрации следует расположить двигатель как можно ближе к стойке или подобрать довольно увесистую, мощную станину.

Однако следует учесть, что при расположении двигателя близко к стойке, конструкция значительно усложняется, так как возникает необходимость установки шкивы с ременной передачей. При сборке следует по возможности, максимально точно подогнать все детали, так как от этого будет зависеть работоспособность станка.

Для изготовления конструкции шкивы потребуется:

1. Шестигранник
2. Стальное зажимное кольцо
3. Два подшипника
4. Два обрезка тонкой трубки, одна из которых с внутренней резьбой
5. Шестерня

Подвижную часть механизма можно изготовить из шестигранника, трубки соответствующего размера, зажимного кольца, подшипников, трубки с нарезной внутренней резьбой к которой будет крепиться патрон. Шестигранник является элементом передаточного механизма, на который надевается шкив.

Для обеспечения надежного соединения с шестигранником, на торцах трубки делаются глубокие надпилы. На трубку вбивается сжимающее кольцо и подшипники. Необходимо добиться того, чтобы элементы конструкции крепились друг к другу очень плотно, в противном случае, конструкция станет разрушаться от вибрации.

Для изготовления регулировочной системы станка потребуется труба с надпилами соответствующего размера и шестерня, зубья которой должны свободно проникать в надпилы на трубе. Чтобы не ошибиться с местами надпилов на трубе и их размером, следует на трубе раскатать пластилин и повести по ней шестерней. Длина трубы-лесенки должна соответствовать высоте, на которую необходимо поднимать патрон со сверлом. Ось с шестигранником впрессовывается в трубу с прорезями.

Описанная выше конструкция довольно сложна в исполнении, и, не будем лукавить, изготовить ее сумеет далеко не всякий. Поэтому, проще всего, при изготовлении станка с асинхронным двигателем, подобрать мощную стальную станину и собрать станок по аналогии с агрегатом с электродрелью. Правда, полностью избежать вибрации, в любом случае, не удастся, и рассчитывать на получение отверстий особо точного размера при использовании данного агрегата не приходится.

Безусловно, в этой статье указаны лишь общие принципы изготовления самодельных сверлильных станков, и она не может служить руководством к действию. Поэтому прежде чем приступить к сборке станка, рекомендуется ознакомиться с чертежами различных конструкций.

Помимо того, радиолюбителям, которые, как правило, высверливают в печатных платах отверстия крайне малого диаметра, рекомендуется собрать указанные конструкции в миниатюре, заменив электродрель микроэлектродвигателем. Вкупе с регулятором напряжения, микроэлектродвигатель позволит получать практически идеальные отверстия. Пример постройки такого станка можно увидеть ниже на фото.

Сверлильные операции не имеют специфических сложностей, и чаще всего, не нуждаются в дополнительном оборудовании, за исключением простой дрели. Следовательно, в домашних условиях сверлильная машина может не быть в наличии.

Если есть сделанный сверлильный станок из дрели своими руками, оставайтесь спокойны, ведь в этом случае доля проблем решается сама собой.

Назначение и устройство

Бывают ситуации, в которых электродрель или дрель с ручным приводом не могут выполнить необходимые геометрические характеристики просверливаемых отверстий. Очень часто в радиолюбительских технических заданиях есть необходимость изготовления электронных плат, где согласно чертежу нужно просверлить большое количество отверстий, имеющие незначительный диаметр.

Выполнять отверстия номинальными диаметрами около 0,3…0,8 мм при помощи ручных или электрических дрелей крайне неудобно, также есть огромная вероятность, что сверло просто лопнет.

Покупать промышленные сверлильные агрегаты экономически неразумно. Возникает необходимость в изготовлении самодельного сверлильного оборудования. Многие отдают предпочтение как раз мини-сверлильным аппаратам, данные механизмы являются довольно простыми агрегатами и имеют в своей комплектации четыре составляющих.

Самодельные сверлильные станки предназначаются для выполнения сквозных и глухих отверстий в полуфабрикатах, в частности, вырезка из листового металла бляшек и нарезка внутренних резьб разной конфигурации. На сверлильно-фрезерных станках есть возможность выполнить фрезерование под различными углами и/или шлифовку заготовок.

Для проделывания вышеописанных мероприятий используют зенкеры, сверла, метчики и прочие технические инструменты. Взяв в работу специализированную оснастку и опциональные инструменты, появляется возможность для вырезки отверстий с большими диаметрами, сделать расточку и точным образом осуществить притирку.

Принцип работы станка

Перед процессом сверления за счет самодельного оборудования, необходимо спрятать со стола все ненужное. Заготовка с заранее обозначенными центрами для будущих отверстий требуется крепить в тиски. Дальше вставляется сверло необходимых параметров в «бабку» и затягивается специальным ключом. Для проверки корректности выполненных операций, станок включается на определенный промежуток времени.

Если сверло стоит правильным образом, в процессе вращения его конец не будет «выписывать» эллипс или окружность. Если оно стоит с определенным перекосом и осуществляется его «биение», то оборудование необходимо отключить от питания и выполнить закрепление сверла заново, опираясь на техническую инструкцию этого агрегата. Далее выполните поворот рукоятки, переместите сверло вниз и зафиксируйте прижимы с обрабатываемым полуфабрикатом таким образом, дабы керн совпал с окончанием сверла.

Подключайте оборудование и выполняйте необходимые технические операции, на ручку подачи воздействуйте плавным образом, без значительного применения силы и рывков. При выполнении сквозных отверстий устанавливайте заготовку на брус из дерева, чтоб рабочий орган не лопнул, а столик вашего механизма не испортился.

При выполнении сверления глубоких отверстий, периодически выводите рабочий орган из зоны работы, таким образом, произойдет его охлаждение. Также рекомендуется выполнять его окунание в емкость с охлаждающим веществом. Силу прижима рукоятки под момент окончания сверлильной операции необходимо уменьшать. Завершив все необходимое, плавно прокручивайте рукоятку подачи вверх и выключайте оборудование от электрического питания.

Чертежи

Сверлильный станок из дрели: пошаговая инструкция

Вам не понадобятся подручные полуфабрикаты с высоким пределом прочности или же какие-то специализированные инструменты. Мини-машина для выполнения сверлильных операций имеет всего на всего 4 основополагающие составляющие:

Стойка, как правило, делается при помощи простой ДСП или же из строганных досок, ведь масса такого агрегата незначительная и не нуждается в применении более упрочненных материалов.

Станину лучше всего сконструировать массивной. Это исключит появление каких-либо вибраций во время сверления, а, следовательно, и максимально удобный рабочий процесс.

Параметры качества и точности сверлильных операций на самодельных машинах напрямую зависят от корректности сочленения основы и направляющей. Это означает, что к данному «куску» работы надо подходить с максимальной ответственностью.

Непосредственно колодка должна изготавливаться так, чтоб электродрель была надежно зафиксирована.
Приводной механизм сверлильного оборудования из дрели имеет конструкцию простейшего рычага, который перемещает колодку по вертикальной оси.

Если есть задача получить максимальный комфорт в работе и нет в планах периодически демонтировать электрическую дрель, рекомендуем ее выключатель разбирать.

Видео: сверлильный станок из дрели своими руками.

При произведении столярных и слесарных работ обычно используется соответствующий инструмент, разработанный под выполнение конкретных задач. Однако бывают такие ситуации, когда намного удобнее и проще использовать специальные станки. Они позволяют оптимизировать процесс и экономить время при однотипной работе. Поэтому вопросы о том, как изготовить сверлильный станок из дрели, очень часто возникают у современных мастеров.

Необходимость или роскошь

Прежде всего, стоит сказать о том, что пользоваться таким приспособлением очень удобно при изготовлении отверстий в небольших горизонтальных плоскостях. Оно практически полностью избавляет сверло от люфта, который обязательно возникает при ручной работе. Даже небольшой из дрели значительно повышает точность проделанного отверстия, минимально снижая погрешность. Также подобное оборудование очень сильно экономит время и силы, если необходимо частое использование или монотонная работа.

Практически все предприятия, на которых выполняются слесарные работы, оснащаются такими агрегатами. Дело в том, что проведенные исследования в области охраны труда показали увеличение продуктивности и повышения качества при их использовании. Некоторые из них приобретают даже сверлильный станок на магнитной подошве, чтобы оптимизировать производство на больших плоскостях без применения дорогостоящего оборудования.

Почему дрель?

В настоящее время существует масса конструкций для создания такого оборудования в домашних условиях. Однако большинство специалистов рекомендует изготавливать сверлильный станок из дрели. Это связано с тем, что данный инструмент уже полностью содержит в себе все необходимые узлы и агрегаты, и их не придется приобретать отдельно. При этом фиксация на конструкции выполняется так, чтобы можно было легко снять дрель для самостоятельной работы. В итоге мы не теряем инструмент, который можно использовать самостоятельно.

Материалы

Для того чтобы создать сверлильный станок из необходимо приобрести сам инструмент. Его подбирают в соответствии с параметрами, которые должно будет иметь готовое устройство. При этом специалисты советуют обращать внимание на изделия, имеющие собственный небольшой люфт. В противном случае целесообразность использования его для работы ставится под сомнение. Также могут понадобиться:

• Направляющие. В качестве них используют системы, применяемые в мебельном производстве, или же металлические планки.
• Станина. Чаще всего ее делают из металлической плиты или же деревянного короба, на который крепят магниты или балласт для утяжеления.
• Крепеж. Когда делают сверлильный станок из дрели своими руками, то сразу подбирают муфты или зажимы, подходящие для фиксации конкретного инструмента.
• Древесина или металлические конструкции - в зависимости от того, из какой материал предстоит обрабатывать.
• Пружина, необходимая для реализации обратного хода.
• Если будет создаваться сверлильный станок на то понадобятся и сами магниты.

Инструмент

В данном случае подбор используемого инструмента зависит от материала для создания каркаса. Однако сразу стоит отметить, что уголок для измерения соединения элементов под 90 градусов будет необходим в любом случае. Даже мини-сверлильный станок при своем изготовлении требует соблюдения большой точности, поскольку это впоследствии отразится на качестве изготавливаемых отверстий.

Чертеж

Прежде всего нужно определиться с конструкций конечного изделия и материалом ее изготовления. Однако не нужно придумывать слишком сложные технические решения или дорогостоящие узлы. Типовой чертеж сверлильного станка из дрели довольно прост. Он предполагает создание прочной и устойчивой станины, на которой крепят вертикальный штатив с подвижной кареткой. Учитывая это, особое внимание стоит уделить реализации перемещения дрели в вертикальной плоскости, хотя использование уже готовых направляющих сильно упрощает этот процесс. Если в качестве каркаса использовать подставку микроскопа, фотоувеличителя или пресса, то чертеж будет основан на их базе, а весь процесс изготовления сильно упрощается.

Станина и штатив

Даже мини-сверлильный станок нуждается в устойчивом основании. Оно не только должно удерживать всю конструкцию, но может оснащаться различными элементами для фиксации инструментов или других приспособлений. Продумывая устройство сверлильного станка, стоит прислушаться к советам специалистов. Многие мастера рекомендуют создавать эти устройства из древесины. Поэтому для станины используют деревянный каркас в виде небольшого ящика. На нем располагают посадочные места для установки тисков или других конструкций. Если изделие планируется использовать на больших поверхностях, то станину делают из цельной плиты с отверстием под сверло. Так можно реализовать принцип сверления насквозь.

Практически любое устройство сверлильного станка предполагает установку вертикального штатива под углом в 90 градусов к станине. Поэтому в работе очень важно использовать точный Также нужно произвести надежную фиксацию штатива с использованием дополнительных креплений в виде уголков.

Если работы предполагают под определенным углом, то можно заранее сделать определенные приспособления, которые будут крепиться на станине. Чаще всего в таких случаях используют уже готовые шаровые тиски с регулируемым углом наклона.

Создание механизма перемещения

Когда изготавливают самодельный сверлильный станок из дрели, то данному этапу необходимо уделить особое внимание. Дело в том, что вертикальный ход должен быть мягким, без перекосов, люфта или смещений. Учитывая это, профессиональные мастера рекомендуют в работе использовать уже готовые направляющие, которые можно взять с других устройств. Также можно применять системы, изготовленные для выдвижения ящиков у корпусной мебели. Они достаточно надежны и могут выдерживать большие нагрузки.

Установку направляющих производят прямо на штатив или специальные планки, прикрепленные к нему. В данной работе очень важно использовать измерительный инструмент, поскольку эти элементы нужно располагать также под углом в 90 градусов по отношению к станине и параллельно друг другу. Не следует допускать даже небольших перекосов или смещений.

Вторую часть направляющих фиксируют на специальную каретку, где и будет установлена сама дрель. Ее изготавливают из древесины и подгоняют под размеры исходного инструмента. Также на каретку крепят небольшую ручку, при помощи которой оператор будет контролировать процесс перемещения.

Для реализации возвратного движения и облегчения управления ходом каретки на станок устанавливают пружину. Один ее конец фиксируют наверху штатива, а второй - монтируют на подвижный механизм. При этом сразу проверяют уровень ее натяжения, который при необходимости можно изменить путем урезания витков или их растягивания. Однако такую настройку лучше всего производить под нагрузкой, а значит, ее выполняют только после фиксации на каретке дрели. Некоторые мастера рекомендуют делать пружину съемной, ее можно было извлекать после работы. Так она не будет растягиваться и слабеть.

Фиксация дрели

Обычно инструкции, рассказывающие, как сделать сверлильный станок из дрели, рекомендуют создавать специальные крепежные системы, с которыми в итоге очень сложно работать. Однако если инструмент подобран правильно, то его можно зафиксировать с использованием обычных сантехнических хомутов, используемых при создании соединения шлангов с трубами. При этом потребуется внести определенные изменения в форму каретки или даже слегка подправить корпус дрели.

Очень важно, чтобы инструмент был закреплен плотно и перемещался в зажиме. Поэтому еще на стадии изготовления каретки ему практически не оставляют свободного пространства, ограничивая со всех сторон конструкционно. Фактически сама каретка представляет собой своеобразное ложе для дрели, в котором она будет сидеть очень плотно. Дополнительные же элементы нужны лишь только для надежности фиксации. Такой подход сильно упростит конструкцию и позволит быстро извлекать инструмент при необходимости.

Вывод

Учитывая материал, изложенный выше, можно сделать вывод о том, что сверлильный станок из дрели можно изготовить самостоятельно и без больших финансовых затрат. При этом конечное изделие будет максимально адаптировано к выполнению конкретных технических задач сможет удовлетворить соответствующие запросы конечного пользователя. Однако стоит учитывать и тот факт, что заводские конструкции обычно обладают меньшей погрешностью и способны выполнять точные работы с минимальным допуском. Поэтому такие устройства обычно подходят для частного использования или же в небольших мастерских, где не требуется создавать отверстия высокой точности.

» из представленного автором материала вы узнаете как можно самостоятельно сделать бюджетный сверлильный станок из обычной электрической дрели.
Каждый мастеровой человек хотел бы иметь в своем хозяйстве подобный станочек, потому как в сравнении с заводскими аналогами обойдется в десятки раз дешевле, а если все запчасти и комплектующие есть в наличии, то и вообще бесплатно.

Автором данного станка является Игорь Стасюк, за что ему Большое Спасибо, поделился пошаговыми фотографиями сборки станка с народом. Конструкция довольно интересная и в тоже время простая. На основание из листа металла 3 мм наварены уголки и 4 ножки, на данную плиту наварен шток 500 мм из проф трубы квадратного сечения, ползун выполнен из 2 х сваренных в трубу уголков и надеты на подъемную колонну с зазором, чтоб ползун мог перемещаться по колонне вверх и вниз. Подъемный механизм приводится в действие за счет тросика натянутого вот верхней точки к нижней, а на ползуне тросик делает несколько витков.

И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для сборки станка? А так же весь поэтапный процесс.

Материалы
1. листовой металл 3 мм
2. арматура
3. уголок
4. тросик
5. дрель
6. тиски для заготовок
7. болты, гайки, шайбы, граверы
8. зажим для дрели
9. краска
10.проф труба квадратного сечения
11. сверло

Инструменты
1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. напильник
5. тиски
6. струбцина
7. штангенциркуль
8. линейка
9. уголок
10. уровень
11. наждачная бумага
12. кисть
13. ножовка по металлу
14. наждак

Процесс создания сверлильного станка из дрели.
И так, первым делом автор изготавливает основание станка из листового металла 3 мм, выпиливает заготовку при помощи болгарки (УШМ) А в нижнюю часть наваривает 2 уголка и 4 ножки из стального прута либо арматуры. Длина ножек должна быть одинакова, дабы не было перекоса станины.

Наварены уголки и ножки.

Изготовление ползуна! Берется 2 уголка и прикладываются к проф трубе квадратного сечения которая будет служить подъемной колонной и стягиваются при помощи струбцины.

По краям прихватывается сваркой дабы просто наживить пока, а уже потом конкретно проварить нормальный шов.

Вот собственно такая заготовка получилась.

Подъемная колонна делается из проф трубы квадратного сечения длиной 500 мм.

На корпус ползуна наваривается кронштейн с подвижным валом на который будут сделаны витки тросика.

В просверленном отверстии нарезается резьба.

Ручки подъемного механизма изготавливаются из арматуры.

На валу имеется вот такая головка, которая будет основанием для ручек.

И так, навариваются 3 ручки для удобства подъема и опускания дрели через механизм.

Установил на подъемную колонну.

На конце тросика делается вот такая петля.

Внимание! Тросик крепится внизу при помощи петли, потом делается несколько витков на валу и производится натяжка в верхней части подъемной колонны.

Принцип подъема надеюсь понятен и без объяснений)

На уголок наваривается квадратная труба.

Вот собственно такое крепление для электродрели получилось.

Затем устанавливается дрель и закрепляется при помощи хомута болтов и гаек.

Теперь давайте еще раз вернемся к механизму подъема.

В верхней части подъемной колонны вварена гайка а в нее закручен болт, на сам болт закреплен тросик и при закручивании и откручивании болта происходит натяжка тросика до оптимальной нормы.

Подвижные узлы желательно предварительно смазать солидолом, либо литолом.

Вот такие небольшие тисочки можно приобрести в строительном магазине в разделе инструменты.

Все детали были зашлифованы мастером при помощи наждачной бумаги, а потом покрашены.

ИНТЕРЕСНЫЕ НАСАДКИ ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ! https://www.youtube.com/watch?v=gHjRkHeee1E СВОИМИ РУКАМИ КРУТЫЕ СТАНКИ И ИНСТРУМЕНТЫ!!! https://www.youtube.com/watch?v=ijTpjPrAChY&t=1s Хочу показать КРУТЫЕ НАСАДКИ НА ДРЕЛЬ И ШУРУПОВЁРТ, которые каждый может сделать СВОИМИ РУКАМИ! Посмотрим на КРЕАТИВНЫЕ ИДЕИ и которые облегчат и без того не легкое СТОЛЯРНОЕ ДЕЛО!

Сделай и себе это незаменимое приспособление. Делайте заказы с дополнительной скидкой через сервис EPN Cashback — http://ali.pub/1fqa0x — Шлифовальный барабан http://ali.pub/2gu3oa Шлифовальный набор для дрели http://ali.pub/2gu3rl Держатель для дрели http://ali.pub/27llu4 Держатель для дрели 2 http://ali.pub/27llwg Насадка для дисковых пилок и шлифовки http://ali.pub/28iaec Сверло для круглых отверстий http://ali.pub/28iaua Ограничитель глубины http://ali.pub/27ll3a Ударная дрель http://ali.pub/2gu45s Шуруповерт http://ali.pub/279xgb Болгарка http://ali.pub/279xig Ссылка на оригинальные товары: Шлифовальный барабан, AVTO CLASS https://www.youtube.com/watch?v=StBxn5KBOWE Еще одна стойка, TEXas TV https://www.youtube.com/watch?v=IOfAFoHwuFU Дробилка пенопласта, APP LOGGER https://www.youtube.com/watch?v=xbIHNPnW_Qg ——————————————————————————————————- Друзья! Если Вы наш подписчик и занимаетесь интересным делом или проектом и хотите об этом рассказать, пишите нам [email protected] канал ДаБРО 🙂 ——————————————————————————————————- Приветствуем Вас на канале ДаБРО. Мы рассказываем о замечательных самоделках а также делаем обзоры, на разнообразные полезные и не очень товары:), найденные на разных сайтах, таких как AliExpress, GearBest, и многих других. Подписывайтесь на наш канал, не пропускайте новые видео, ставьте лайки видео, которые Вам понравились, и пишите в комментариях Ваши идеи для обзоров! Всем приятного просмотра и как можно больше дабра! ——————————————————————————————————— Подписаться на наш канал: https://www.youtube.com/c/dabro?sub_confirmation=1 Велотовары https://www.youtube.com/playlist?list=PLlaukfdkKvTvEmKa-q-dt7B53RdsdVzba Инструменты из Китая https://www.youtube.com/playlist?list=PLlaukfdkKvTvCVJxFloUQ1DwILciB-V81 Крутые идеи самоделок из обычных подручных материалов https://www.youtube.com/playlist?list=PLlaukfdkKvTs5ahYclIGAsl7n6DtEWA0a Автотовары https://www.youtube.com/playlist?list=PLlaukfdkKvTtCQ1YYdDX-5oyVGOsr8YZu Товары для дома и дачи https://www.youtube.com/playlist?list=PLlaukfdkKvTuv2cgm06I4sTJxyBElCSx5 Товары для активного отдыха и походов https://www.youtube.com/playlist?list=PLlaukfdkKvTsd8tlhnsdihG4k2JC_B9eU

Comments

Press CTRL+D to add the page to the bookmarks

Video on this topic

Сверлильный станок из дрели – особый прибор, который позволяет упростить процесс создания отверстий в металле, дереве, пластике, обладающих различной конфигурацией.

Чтобы сэкономить деньги без потери качества результата, можно сделать сверлильный станок из дрели своими руками, используя простые и базовые инструменты.

Что такое сверлильный станок?

Самодельный сверлильный станок из дрели требуется тем людям, которые часто занимаются сверлением.

В отличие от обычного, ручного сверления, при котором дрель не закреплена, сверление при помощи усовершенствованного прибора позволяет получать более качественный результат.

Сверлильный станок из ручной дрели может обладать как компактными размерами, подходящими для настольной установки, так и более солидными параметрами, превращающими его в напольную машину.

Профессиональные сверлильные станки, которые продаются в специализированных строительных магазинах, обладают большой стоимостью.

Как правило, модели устройств данного плана оснащены несколькими рабочими зонами и часто программным управлением, которое повышает производительность оборудования.

Для «домашнего» использования применение усовершенствованных станков часто нецелесообразно.

Поэтому многие люди, сталкивающиеся с потребностью приобретения сверлильного станка для выполнения несложных операций, предпочитают изготавливать его своими руками.

Как сделать свой собственный качественный сверлильный станок из подручных материалов, без труда справляющийся с возложенными на него обязанностями и предназначенный для работы с различными материалами?

Перед тем как приступить к изготовлению станка, следует изучить чертежи и сопроводительную информацию, которая позволит более углубленно разобраться в строении прибора.

Плюсы сверлильного станка из дрели, сделанного своими руками:

• минимальные денежные затраты на покупку деталей;
• компактные размеры, позволяющие транспортировать прибор с места на место;
• высокая точность проводимой работы;
• возможность использования сверл различного диаметра и пр.

Чтобы сверление, проводимое с использованием собранного прибора, было качественным, следует позаботиться о создании действительно продуманной модели.

Правильно собранный сверлильный станок должен состоять из следующих деталей:

• подставки, которая будет служить опорой для установки объектов;
• вращающегося механизма, запускающего работу сверла;
• устройства, обеспечивающего подачу электричества;
• вертикальной стойки, держащей вес рабочего прибора.

В бытовых условиях роль вращающегося механизма часто играет обычная дрель, обладающая подходящей конфигурацией.

Ее можно надежно прикрепить к станку, сделав конструкцию прибора «монолитной», а можно использовать в качестве съемного элемента, устанавливающегося непосредственно перед проведением работ.

Изготовление сверлильного станка из бытовой дрели

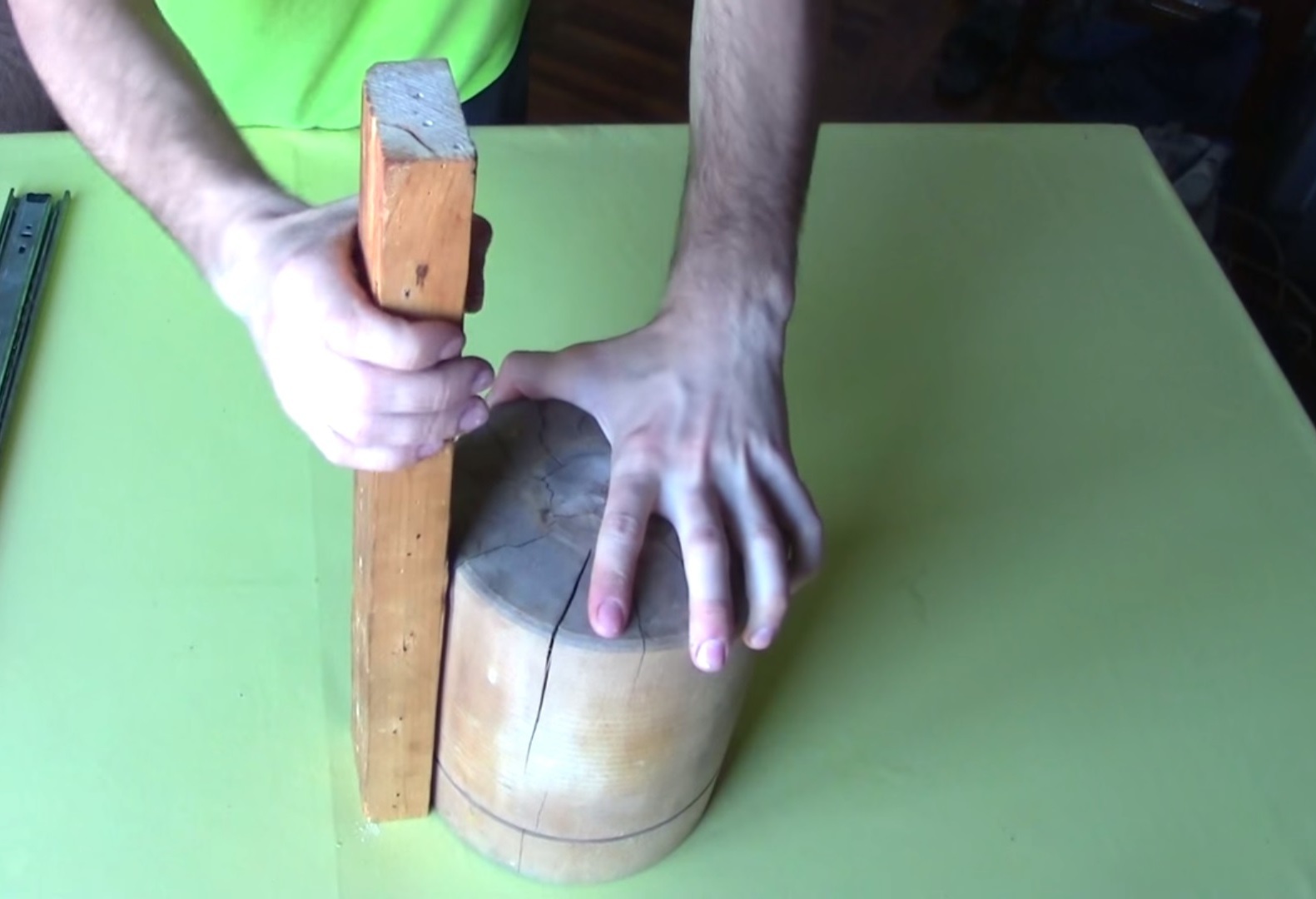

Горизонтальную опору, называемую станиной, можно изготовить из обычной деревянной плиты, толщина которой колеблется в пределах двадцати – пятидесяти миллиметров.

В качестве альтернативного материала можно использовать плотный лист ДВП или ДСП, основание от неиспользуемого фотоувеличителя и пр.

Некоторые умельцы изготавливают станины сверлильных станков, используя детали старых советских микроскопов.

Стоит отметить, что сверлильный станок, установленный на базе данного прибора, будет подходить только для работы с мелкими деталями.

Материалом для стойки, держащей на себе вес конструкции, может служить лист ДСП или деревянная балка (лучше подбирать брусок, имеющий параметры пять на пять сантиметров).

Чем больше будет площадь и толщина станины, тем меньше вибрации будет производить станок во время работы. Чем меньше вибрация, тем выше точность сверления.

Свести вибрацию к минимуму можно надежным скреплением стойки и станины.

Сверлильный станок из дрели своими руками. Часть 2 | Homemade Drill Press

Повысить прочность скрепления конструкции можно, дополнительно обработав места соединения всех статичных узлов станка клеем, подходящим для данных материалов.

Чтобы расширить возможности эксплуатации самодельного сверлильного станка, следует установить на стойку пару деревянных (или металлических) направляющих, по которым можно двигать держатель дрели.

В качестве держателя дрели (или, иначе говоря, колодки) можно использовать стальной хомут, оснащенный запорным механизмом.

Благодаря ему будет удобно скреплять дрель со станком перед работой и доставать ее по мере необходимости.

Дополнительно снизить уровень вибрации, возникающий в ходе эксплуатации станка, можно, защитив места соединения корпуса дрели и стального хомута специальной изоляционной прокладкой, изготовленной из резины.

Механизм, который будет обеспечивать движение корпуса дрели по вертикали, должен быть оснащен рычагом и пружиной, скрепленной со стойкой и с колодкой.

Для формирования данного механизма лучше использовать качественные пружины, обладающие большим диаметром и высокой жесткостью.

Если вы владеете несколькими дрелями, то используйте одну из них в качестве постоянного рабочего аппарата для сверлильного станка.

При изготовлении капитального прибора, который будет оснащен несъемной дрелью, имеет смысл перенести кнопку включения дрели на корпус станка, разобрав включатель-выключатель устройства и удлинив необходимые провода.

Работать с «усовершенствованным» механизмом, включение и выключение которого легче контролировать, будет проще.

Создание асинхронного сверлильного станка

Как сделать асинхронный присадочный станок сверлильного типа, используя подручные материалы?

Данным вопросом задаются многие люди, желающие расширить рабочий функционал приборов, которыми они пользуются.

Чтобы изготовить сверлильный станок асинхронного типа, не обязательно использовать электродрель.

Механизм, который будет создавать отверстия нужного диаметра в выбранных материалах, можно создать, включив в цепочку рабочих элементов любой электрический двигатель, обладающий подходящей мощностью.

Найти электродвигатели можно в специализированных магазинах, а можно разобрать старую бытовую технику, обладающую достаточно большими параметрами.

Идеально, когда асинхронный сверлильный станок будет делаться на основе двигателя, ранее запускавшего работу бытовой стиральной машины.

Стоит обратить внимание на тот факт, что для данной детали следует подобрать стойку и станину необходимой плотности и правильных размеров, чтобы разумно распределить вес их общей конструкции.

Двигатель будет выступать в роли асинхронной машины, работающей от электрического переменного тока и обладающей неравной частотой вращения ротора.

Снизить уровень вибрации, возникающий в ходе работы асинхронного станка, можно, установив двигатель на толстое основание, расположив его в минимальном расстоянии от стойки.

Пространство между основанием и стойкой должно быть подходящим для свободного перемещения ремня, отвечающего за запуск сверлильной головки (при вращении двигателя).

Материалы и механизмы, которые следует использовать при создании асинхронного сверлильного станка:

• надежную станину и стойку, изготовленную из дерева;
• металлические направляющие;
• шестерни и шестигранники, предназначенные для фиксации шкива;
• подшипники необходимого диаметра;
• две металлические трубы (полую и оснащенную внешней резьбой);
• стальной хомут.

Сборку аппарата следует начать с соединения полой металлической трубы, шестигранника и зажимного кольца.

Важно следить, чтобы в местах соединения данных приспособлений не было зазоров.

После следует надпилить вторую металлическую трубу, сформировав на ее корпусе самодельную резьбу. Высота используемой трубы должна быть пригодной для последующей впрессовки оси с шестигранником.

После того как все подготовительные работы будут завершены, устройство следует собрать и испробовать его работу на «черновых» материалах.

Если прибор, оснащенный асинхронным двигателем, будет работать некорректно, то его следует перебрать и разобраться в проблемах перед тем, как вводить в серьезную эксплуатацию.

В бытовых условиях для создания отверстий в металле, дереве или пластике лучше пользоваться простейшим сверлильным станком, изготовленным на базе обычной электрической дрели.

Изготовить данный прибор может любой новичок, знакомый только с базовыми знаниями в строительном деле.

Сегодня мы расскажем зачем нужна ударная дрель и как она работает.

Обычная дрель производит только лишь вращательные движения, благодаря чему она способна сверлить дерево, пластмассу или даже металл. Но что делать, если нужно просверлить бетон или кирпич?

Создайте сверлильный станок из дрели своими руками, чертежи в помощь!

Бетон и кирпич — прочные материалы и обычное сверло при вращении в них просто не углубится, но в тоже время бетон и кирпич крошатся при ударах.

Ударная дрель использует данную особенность, он способна не только совершать вращательные движения, но также одновременно и поступательные (ударные движения). Рассмотрим подробней принцип работы ударной дрели.

Ударная дрель может работать в режиме обычной дрели, т.е. только в режиме сверления. В этом случае шпиндель двигателя просто передает вращательные движения на основную шестерню редуктора, которая соединена с патроном. Происходит обычно вращение сверла.

Если же включить ударный режим, то к храповику (плоская шестерня с косыми зубьями) на основной шестерне придвинется второй храповик, который жестко закреплен с корпусом дрели. При вращении шпинделя двигателя косые зубья храповиков отталкиваются друг от друга. Главная шестерня вместе с валом (а также патроном м с закрепленной оснасткой) совершает поступательные движения вдоль оси. Таким образом работает ударный режим.

В ударном режиме нужно использовать победитовые сверла.

Недостатки ударной дрели

Такой принцип работы таит в себе несколько недостатков. Во-первых, амплитуда движения сверла вдоль оси довольно мала, это снижает эффективность ударного режима. Во-вторых, сила удара напрямую зависит от сила давления на саму дрель, т.е. чем сильней вы давите на дрель, тем сильней дрель крошит бетон. При работе с ударной дрелью руки довольно быстро устают. В-третьих, механизм ударной дрели довольно недолговечен. Детали храповиков со временем изнашиваются и дрель из ударной превращается в обычную. Поэтому ударный режим рекомендуется использовать изредка. Если вы постоянно работаете с бетоном, то лучше купить перфоратор.

Не стоит работать ударной дрелью с бетоном, марка которого выше 300.

Как работает ударная дрель видео

Для мастеровитого человека нет ничего невозможного.

Название сайта!

И при желании талантливый энтузиаст в состоянии смастерить что угодно. Сегодня мы расскажем о том, как собрать сверлильный станок своими руками, поскольку эта тема более чем актуальна. Покупка заводской модели, даже если речь идет о б/у технике, требует немалых затрат семейного бюджета. Мы же расскажем, как собрать сверлильный станок по металлу из подручных средств с минимальными инвестициями.

На сегодняшний день есть 2 проверенные конструкции, которые легко собрать в «гаражных» условиях. Это – станок на базе электродрели и агрегат на основе обычного асинхронного мотора от бытового прибора. Рассмотрим каждый из вариантов поочередно.

Самодельный станок на базе электрической дрели

За основу нашего будущего станка мы возьмем обыкновенную электрическую дрель. Данный инструмент отличается малым весом. Это говорит о том, что в качестве стойки нам не обязательно использовать конструкции из прочных металлов. Обыкновенные деревянные доски или даже ДСП вполне подойдут для наших целей.

Самодельный сверлильный станок по металлу на основе дрели состоит и четырех основных узлов, таких как станина, вертикальная стойка, электрическая дрель и подающий механизм. Выбор основания станка (станины) – очень ответственный момент, поскольку от прочности и массивности данной конструкции будет зависеть интенсивность вибраций во время работы. Это очень важно, поскольку массивная станина позволит улучшить качество обработки заготовки.

Что можно приспособить в качестве основания для станка? Если у вас дома найдется советский фотоувеличитель, который использовался для проявки фотоснимков, — вам повезло. После некоторых манипуляций его легко превратить в полноценную основу для самодельного сверлильного станка. Если же фотоувеличитель найти не удалось даже на рынке б/у техники – можно заменить этот элемент обыкновенной конструкцией из 20-миллиметровой мебельной плиты. Она обеспечит достаточную жесткость для точной работы.

В процессе фиксации станины на стойке очень важно, чтобы между ними сохранялся идеально прямой угол. Это позволит увеличить точность сверления.

На стойке необходимо зафиксировать две направляющие, которые можно сделать из обыкновенных металлических полос. По направляющим будет перемешаться колодка с зафиксированной на ней посредством хомутов дрелью. Для дополнительной виброизоляции инструмента есть смысл положить между электродрелью и колодкой прокладку из резины.

Вертикальное перемещение колодки должно осуществляться с помощью рычага. Чтобы не испытывать дискомфорта во время сверления, есть смысл укомплектовать механизм подачи пружиной, способной возвращать инструмент в исходное положение. Пружина должна быть зафиксирована с одной стороны на колодке, а с другой – на закрепленном брусе.

Если вы не планируете использовать электрическую дрель автономно – можно позаботиться об эргономике вашего самодельного сверлильного станка по металлу. Для этого разберите переключатель дрели и установите кнопку запуска в удобном для вас месте.

Вот, собственно, и все. Если вы будете следовать вышеприведенному алгоритму, сборка сверлильного станка своими руками не станет для вас проблемой.

Самодельный станок на базе асинхронного мотора

Если хорошенько поискать – в домашнем хозяйстве вы, скорее всего, найдете самые разные электрические двигатели от бытовых приборов. Лучший выбор для сверлильного станка по металлу – асинхронный мотор, который используется в барабанных стиральных машинах.

Будьте готовы к тому, что сборка такого станка будет несколько сложнее. В первую очередь вам понадобиться более массивная стойка, которая будет поглощать значительные вибрации от мотора стиральной машины. Чтобы свести их до минимума, нужно установить мотор поближе к стойке и предусмотреть надежную станину. Но учтите, что близкое расположение мотора относительно стойки усложняет конструкцию, поскольку нужно будет монтировать шкив с передачей. Собирая такой агрегат, подгоняйте все детали и узлы максимально точно. От этого напрямую будут зависеть рабочие характеристики станка.

Для сборки шкивы нам понадобится шестерня, шестигранник, металлическое кольцо для зажима, 2 подшипника и 2 обрезка трубы, одна из которых – с внутренней резьбой.

Подвижная конструкция изготавливается из шестигранника, трубки, кольца, подшипников и трубки с резьбой, где будет зафиксирован патрон. Шестигранник выступает в роли передаточного элемента, на который надевается шкив.

Чтобы быть уверенным в надежности соединения с шестигранником, есть смысл проделать надпилы на торцах трубки, на которую надевается кольцо и подшипники. Проследите за тем, чтобы все детали нашей конструкции были зафиксированы максимально надежно, чтобы избежать разрушения под воздействием вибраций.

Теперь приступаем к созданию регулировочной системы нашего агрегата. Для этого используем трубу с надпилами и шестерню, зубья которой должны легко проникать в сделанные нами надпилы.

Чтобы сделать их максимально точными, предварительно нанесите на трубу пластилин и проведите по нему шестерней. Учтите, что труба-лесенка должна иметь высоту, соответствующую высоте подъема патрона. Ось с шестигранником необходимо впрессовать в трубу с предварительно сделанными прорезями.

Как вы поняли, вышеописанная конструкция непроста в изготовлении, и далеко не каждый мастер в состоянии довести такой «проект» до конца. Если вы не уверены в том, что у вас хватит навыков собрать такой сверлильный станок, — отдайте предпочтение первой конструкции на основе электродрели.

Выводы

Мы привели два самых удачных примера изготовления сверлильных станков своими руками. Так как представленная информация носит общий характер, мы рекомендуем более подробно ознакомиться с чертежами подобного оборудования, чтобы избежать неточностей и разного рода ошибок во время изготовления агрегата.

Практика показывает, что опытный мастер без труда справиться с амбициозной задачей, такой как создание сверлильного станка по металлу своими собственными силами. Остается лишь пожелать вам удачи.
