Как устроена и работает охранная сигнализация и датчики-извещатели. Охранные сигнализации для дома: виды, как работает, как пользоваться Описание охранной сигнализации

Содержание статьи

Главное по теме

Для осуществления функций охраны различных объектов недвижимости и закрытых территорий широко применяются технические устройства, подающие сигнал тревоги при возникновении нештатной ситуации.

Устройства этого класса образуют системы охранной сигнализации, определение и классификация которых устанавливаются государственными стандартами Российской Федерации. Так, ГОСТ Р 52435-2015 определяет, что такое охранная сигнализация и какие функции она выполняет.

Согласно определению, система охранной сигнализации – это совокупность взаимодействующих между собой технических устройств, обеспечивающих фиксацию факта постороннего проникновения внутрь охраняемой зоны и подающих при этом тревожный сигнал.

В зависимости от того, куда направляется сформированный сигнал тревоги, системы подразделяются на три типа:

• местные или локальные;
• централизованные пультовые;
• посылающие уведомление по телефонной линии или GSM каналу.

Локальные системы осуществляют воспроизведение сигнала тревоги непосредственно на охраняемой территории. Это может выражаться включением сирены, специальных прожекторов, сигнализации в помещении, где находятся охранники. Эти способы оповещения могут применяться как в отдельности, так и в различных сочетаниях.

Оборудование объектов автономными системами охранной сигнализации имеет смысл только в тех случаях, когда подаваемый ими сигнал тревоги сможет услышать охранник, находящийся на объекте или вблизи него и принять необходимые меры (вызвать полицию).

Централизованные системы охранной сигнализации направляют информацию о состоянии тревоги по каналам связи на пульт централизованной охраны. После этого осуществляется экстренный выезд оперативной группы на охраняемый объект.

Такой способ охраны относится к наиболее надёжным и имеет самое широкое распространение. К недостаткам этой схемы можно отнести только необходимость заключения договора с охранной структурой и ежемесячную абонентскую плату.

Существует промежуточный вариант системы охранной сигнализации, которая посылает владельцу объекта тревожную информацию в форме уведомления по телефонной линии, либо каналу GSM связи. В этом случае, получив SMS – сообщение, владелец должен сам принимать меры по защите собственности, либо вызывать полицию.

ОБОРУДОВАНИЕ ДЛЯ СИСТЕМ ОХРАННОЙ СИГНАЛИЗАЦИИ

Существует несколько типов специфического оборудования, на основе которого строится охранная сигнализация. Что входит в состав этих систем, отражено в следующей классификации:

• датчики (извещатели);
• приёмно – контрольные приборы;
• сигнальные устройства;
• средства связи.

Датчики относятся к основному виду оборудования. Они являются первым звеном, которое формирует сигнал при нарушении целостности объекта или несанкционированном проникновении. От чувствительности этого оборудования и правильности его монтажа зависит функционирование всего комплекса.

Устройство и принцип действия датчиков могут быть различными и определяют особенности применения каждого из них.

Герконовые или магнитно - контактные датчики.

* * *

© 2014 - 2019 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Вопросы безопасности жилища и сохранения имущества волнуют каждого владельца квартиры. Люди решают их разными способами, включая установку охранной сигнализации, позволяющей эффективно выявить возникновение нестандартной ситуации в зоне своего проживания, принять действенные меры по предотвращению хищений.

Под термином охранной сигнализации понимается комплекс технических средств, работающих в автоматическом режиме, который предназначен для выявления случаев несанкционированного доступа людей в защищаемую зону и принятия эффективных мер к их пресечению.

Обычно контролируемое пространство разделяют на несколько составных зон, включая:

1. внешние рубежи наблюдения подхода к дому;

2. внутреннее пространство квартиры;

3. состояние ограждений строительных конструкций с возможностью проникновения через: стены, окна и двери, крышу, подвальные помещения.

Упрощенную структуру подобной системы можно представить в виде:

системы наблюдения за охраняемой зоной;

логического блока, обрабатывающего и передающего поступающую информацию;

устройств оповещения;

каналов и средств связи.

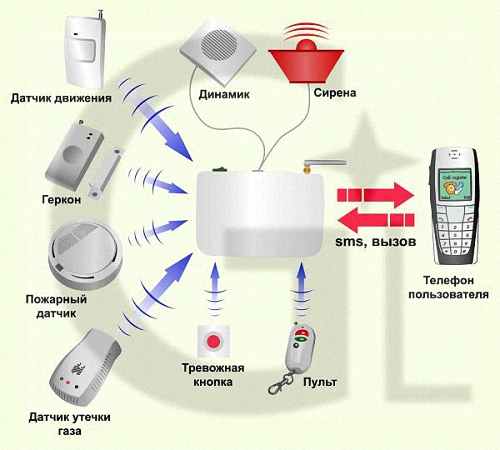

Взаимосвязь элементов показана на картинке.

Система контроля состояния охранной зоны

Чувствительным элементом системы выступает датчик-извещатель , который может отслеживать постороннее проникновение на территорию допуска по разным принципам, например:

разрыва электрической цепи при обрыве незаметной тонкой проволочки, спрятанной в траве около дома или наклеенной тонким шлейфом фольги по поверхности стекла либо стены;

срабатывания микровыключателя при открытии двери или под весом тела злоумышленника на контролируемой площадке;

перемещения магнита относительно герконового реле;

удара в стекло и многих других факторов.

По принципам срабатывания извещатель бывает:

электроконтатным;

магнитноконтактным;

ударноконтактным;

пьезоэлектрическим;

емкостным;

оптико-электрическим;

звуковым;

ультразвуковым;

комбинированным и других видов.

По типу контролируемой зоны извещатели подразделяют на:

объемные;

поверхностные;

линейные;

точечные.

Магнитноконтактные извещатели

Магнитные датчики (замки) монтируют над створками дверей и окон. Они состоят из и срабатывают при манипуляциях на открытие или закрытие полотна створки.

Недостатком такого типа датчика является возможность удержания его срабатывания от энергии поля постороннего мощного магнита, который могут использовать злоумышленники.

Извещатели разбития стекла

Стеклянные поверхности занимают большую плоскость на строительных конструкциях и легко разбиваются. Через сделанные проемы злоумышленникам не сложно проникнуть на охраняемую территорию.

Датчики разбивания стекла создают по разным принципам срабатывания, которыми пользуются преступники за счет:

нанесения ударов;

выдавливания;

Первоначально подобные датчики монтируются прямо на стекле. Они реагируют на акустические или механические колебания контролируемой поверхности.

Ударно-контактные и пьезоэлектрические извещатели действуют от колебаний механического характера.

Электроконтактные датчики контролируют целостность стеклянной поверхности, на которой они наклеены.

Пассивные звуковые извещатели работают от звука низкой частоты, создаваемого при ударе по стеклам и высокочастотным акустическим сигналам от разлетающихся осколков. Они сравнивают последовательность зафиксированных колебаний и, когда она соответствует разбитию стекла, выдают сигнал о срабатывании.

Инфракрасные извещатели

Их создают по различным принципам: пассивного и активного вида.

Извещатели пассивные

Датчики этого типа контролируют определённую территорию по величине тепла в зоне охраны. Температура, создаваемая появившимся человеческим телом, хорошо чувствуется приемным устройством и приводит к срабатыванию системы.

Чтобы преступники смогли преодолеть зону срабатывания пассивного инфракрасного извещателя им необходимо надеть на себя костюм, полностью блокирующий излучение тепловых потоков тела в окружающую среду. Такими возможностями обладает, например, полная экипировка пожарного спасателя.

Извещатели активного типа

В состав такого датчика входят инфракрасный активный передатчик и приемник. Они работают в комплекте. Невидимый человеческому глазу луч излучения постоянно посылается от передатчика к приемнику. Если его перекрыть, то сразу происходит срабатывание сигнализации.

Преступники могут обойти этот луч, проползя снизу или перешагнув через него. Но, для этого им надо знать его местонахождение.

Радиоволновые датчики

Они работают по принципу излучения радиоволн в помещение и приема отраженных сигналов от всех предметов. Когда в комнате обстановка не меняется, то создается статическое равновесие. Если же начинается движение, например, идущим человеком, то суммарное сравнение волн начинает изменяться, что приводит к срабатыванию датчика.

Недостатком этой конструкции является то, что злоумышленник может очень медленно двигаться в контролируемой зоне и это позволит ему предотвратить возможность срабатывания сигнализации.

Емкостные датчики

Приборы этого типа имеют емкостной заряд, сбалансированный с окружающим пространством. Они регистрируют на изменение энергии электрического поля, расположенного около них. При приближении человека к извещателю уменьшается емкость заряженного конденсатора за счет стекания части заряда на тело и происходит срабатывание сигнализации.

Преступник может предотвратить работу емкостного датчика, если заблокирует путь стекания тока разряда конденсатора с себя. Для достижения этой цели достаточно использовать электрозащитные средства, которыми пользуются электромонтеры, работающие на оборудовании, находящемся под высоковольтным напряжением: диэлектрические перчатки, каску и костюм электрика.

Комбинированные извещатели

Они в своей конструкции объединяют функции инфракрасных пассивных датчиков, реагирующих на тепловую энергию человека и радиоволновые модели, учитывающие движение людей в контролируемом пространстве за счет искажения структуры электромагнитных волн.

Комбинированные датчики преступникам довольно сложно обмануть из-за их высокой чувствительности и одновременного учета нескольких факторов срабатывания.

Конструкции чувствительных элементов, реагирующих на проникновение посторонних лиц, постоянно совершенствуются. Популярностью у населения пользуются датчики движения и системы видеонаблюдения.

О системе видеонаблюдения на видео (выбор, установка, бюджетные решения):

При использовании любого вида датчиков следует учитывать, что они являются техническими средствами, которые выполняют только определённые функции. Их можно блокировать различными методами.

Поэтому, установив индивидуальную систему сигнализации, следует максимально маскировать ее датчики и блоки, ограничивать допуск любых окружающих лиц к охранной схеме. Чем меньше людей будет знать конкретные характеристики вашего оборудования, тем сложнее злоумышленникам будет его взломать.

Схема оповещения о несанкционированном проникновении

Если на датчик-извещатель возложена функция выявления нарушения, то на оповещатель — другие задачи:

1. отпугнуть потенциального преступника звуком сирены или светового сигнала;

2. или оперативно сообщить владельцу имущества о случае посягательства на его собственность либо скрыто вызвать представителей охраны или полицейскую бригаду для задержания преступника.

Для решения второй задачи все большей популярностью пользуются не проводные, а мобильные средства передачи информации, работающие по принципам сотовой связи и каналам интернет.

Принцип работы устройств логики

В зависимости от принципов построения системы контроля охранной зоны, схемы оповещения владельца помещения и охранных служб создаются различные конструкции приемно-контрольных блоков. Они обрабатывают информацию, поступающую от систем наблюдения, выявляют момент нарушения границ охраны и выдают команду на срабатывание оповещателей.

Среди них пользуются спросом заводские охранные устройства с программируемым под местные условия контроллером.

Каналы связи

Информация между внутренними устройствами охранной сигнализации передается по:

1. проводам;

2. радиоканалам.

Для осуществления второго способа необходимо на каждом блоке иметь автономный источник питания.

Система автоматической охранной сигнализации - это комплекс программно аппаратных средств, предназначенных для защиты зданий и помещений от несанкционированных проникновений.

Составными элементами охранной сигнализации являются:

• средства обнаружения нарушителя;
• устройства обработки информации;
• системы оповещения и передачи информации;
• источники питания.

КОМПЛЕКС ОХРАННОЙ СИГНАЛИЗАЦИИ

Основные компоненты охранного комплекса перечислены в начале статьи. Вне зависимости от его состава охранная сигнализация может быть:

• адресной;
• беспроводной;
• пультовой;
• автономной.

Первые две группы определяют принципы организации объектовой части системы. Пультовой и автономный варианты предусматривают соответственно наличие или отсутствие оборудования, способного передавать информацию на удаленный терминал.

Поскольку терминология сложилась достаточно давно, то может недостаточно корректно отражать современные реалии. Например, автономная GSM сигнализация не предназначена для работы с пультом централизованной охраны, но может исправно отправлять извещения на мобильный телефон собственника, который выступает в роли терминала.

Давайте, однако, вернемся к автоматическим системам и рассмотрим некоторые варианты их реализации.

Адресные комплексы охранной сигнализации.

В основу работы таких систем заложен принцип однозначной идентификации каждого отдельного компонента. Ими могут быть не только датчики, но и оповещатели, исполнительные устройства, панели и приборы.

Это позволяет:

• определять сработавший извещатель;
• контролировать работоспособность каждого элемента охранной системы;
• конфигурировать (объединять приборы и устройства в группы) произвольным образом.

При помощи соответствующей программы управления можно задавать режимы работы реле, "привязывать" их к группе или одному единственному извещателю и пр.

Поскольку адресные устройства дороже, то можно использовать комбинированные варианты. При этом внутри группы использовать традиционный пороговый шлейф сигнализации, подключаемый к адресному расширителю. В ряде случаев такие сигнализации при высокой эффективности позволяют достичь значительной экономии средств на оборудовании.

Беспроводные охранные комплексы.

Их сразу нужно разделить на две части:

• объектовую (установленную в здании или помещении);
• средства передачи извещений.

В первом случае обмен информацией между устройствами осуществляется по радиоканалу. Во втором - возможны варианты. Помимо специализированных радиочастотных передатчиков все чаще используются GSM модули, способные работать как в режиме передачи СМС сообщений, так и по каналам беспроводного интернета.

Объектовые беспроводные комплексы на российском рынке достаточно широко представлены оборудованием фирмы "Теко":

• Астра РИ;
• Астра РИ М;
• Zитадель.

Из систем передачи извещений можно отметить РСПИ "Струна" различных модификаций, а также оборудование бренда "Альтоника".

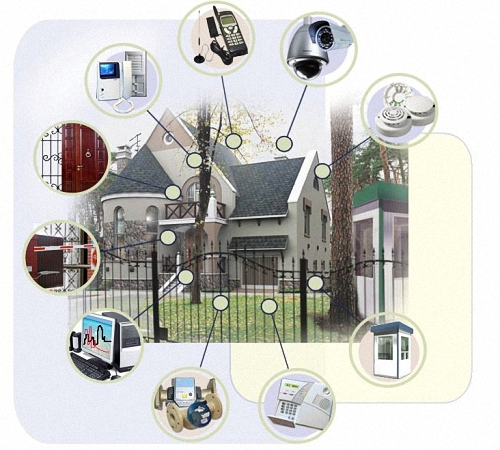

СИГНАЛИЗАЦИЯ ДЛЯ ЗДАНИЙ И ПОМЕЩЕНИЙ

Охранная сигнализация в здании должна быть установлена на такие строительные конструкции как окна, двери, некапитальные стены и перекрытия. Все это считается периметральной частью и защищается извещателями различных типов и принципов действия:

Все их можно объединить в группу охранных датчиков для блокировки окон и дверей .

Для повышения надежности охраны не лишним будет оборудовать уязвимые места, перечисленные выше, решетками, установленными с внутренней стороны помещения. С этой же целью устанавливаются датчики движения .

Деление на зоны может осуществляться по территориальному признаку: этаж, крыло, тыл, фасад или функциональному назначению: бухгалтерия, серверная, комната хранения ценностей.

Идеально будет совмещение этих двух принципов, особенно если учесть, что помещения имеют различный уровень важности (значимости). В свою очередь это определят подход к организации укрепленности и выбору технических средств охраны .

Размещение извещателей следует производить максимально скрытно. Это затруднит потенциальному злоумышленнику блокировку датчиков с целью создания мест для беспрепятственного проникновения, а также не позволит оценить уровень защиты помещений и наличие уязвимых мест. С этой же целью приборы и органы управления охранной сигнализацией здания нужно размещать в недоступных для посторонних местах.

Существуют различные способы постановки и снятия сигнализации с режима охраны. Самими простейшими являются механические выключатели. Такой способ лучше не использовать, даже при их скрытном размещении.

Управление системой с радиоканального брелока тоже не лучший вариант, поскольку радиосигнал легко перехватить и впоследствии использовать его код в преступных целях. Конечно, все зависит от конкретных условий эксплуатации и лиц отвечающих за сдачу и снятие здания или его части с охраны.

Одно дело, когда вы устанавливаете сигнализацию у себя дома или на даче, другое - при оборудовании охраной объекта с наличием значительного количества материальных ценностей.

В любом случае для достижения хорошего результата необходим комплекс организационно технических мероприятий. А главное - не допускать до организации охраны дилетантов и случайных лиц. Поверьте, горе- инсталляторов появляется все больше.

© 2010-2019 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Вопрос охраны жилища во время отсутствия хозяев, вполне решаем при помощи установки охранной сигнализации. Прежде чем приступить к монтажу данного устройства следует разобраться с разновидностями и разнообразием современного рынка охранных сигнализаций. Как выбрать и установить охранную сигнализацию в квартиру узнаем далее.

Устройство и конструкция охранной сигнализации

Система охранной сигнализации представляет собой совокупность трех компонентов, которые выражены:

• оборудованием приема и контроля;
• датчиками-фиксаторами;
• устройствами исполняющего типа.

Датчики фиксаторы выполняют роль улавливающего устройства и реагируют на изменение состояния квартиры.

В соответствии с принципом работы датчики разделяют на устройства:

• инфракрасного типа,
• радиоволнового типа,
• вибрационного типа,
• емкостного типа,
• магнитного типа,
• лучевого типа,
• акустического типа.

В зависимости от функционального назначения выделяют датчики:

• изменения температуры, влажности,
• открывания, закрывания двери,
• оконные датчики,
• датчики движения,
• датчики затопления водой и т.д.

Основной функцией датчиков является контроль определенного параметра и передача сигнала оборудованию приема.

Устройство приемно-контрольного типа следит и контролирует все датчики, а затем передает сигнал исполняющим приборам.

Исполнительные устройства оповещают владельца квартиры или охранную службу о правонарушении или изменении определенного параметра датчика.

Принцип работы охранной сигнализации

Схема охранной сигнализации квартиры основывается на работе датчиков:

• магнитно-контактного типа, которые устанавливаются на окнах или дверях и сигнализируют владельца об открытии;
• датчиках объемного типа - отвечают за изменение движения;
• оконных датчиках разбития стекла.

Принцип работы охранной сигнализации состоит в фиксации изменения параметров работы датчиков. Например, если датчик зафиксирует постороннее движение в квартире, происходит изменение состояния шлейфа и передача сигнала контрольно-приемному устройству. В зависимости от программы КПУ включает сирену или оповещает владельца о нарушении с помощью СМС или автодозвона.

Для отключения работы системы требуется ввод специального пароля. Возможно использование дополнительных функций, таких как автоматическое включение света в квартире, запирание двери, отключение определенных устройств.

Преимущества установки охранной сигнализации

1. Установка охранной сигнализации в квартире позволит не беспокоиться о сохранности материальных ценностей, во время отсутствия хозяев.

2. Большое количество систем охранных сигнализаций позволяет подобрать устройства в соответствии с индивидуальными предпочтениями и особенностями квартиры.

3. Система охранной сигнализации автономного типа не требует дополнительных вложений на оплату ежемесячного взноса охранным учреждениям.

Разновидности систем оранной сигнализации квартир

В соотношении со способом монтажа выделяют охранные сигнализации:

• проводного типа,
• беспроводного типа.

Проводная система охранной сигнализации представляет собой несколько датчиков, которые соединены по всему периметру квартиры, с помощью кабеля. Данная система имеет ряд недостатков:

• повреждение одного участка приводит к сбою в работе всей системы,
• установка такой сигнализации требует проведения ремонта для установки кабеля.

Беспроводная система является более популярной и состоит из датчиков, которые работают на батареях. Срок эксплуатации батарей составляет от 9 до 12 месяцев. Для фиксации датчика не требуется дополнительный ремонт или особые знания. Достаточно придерживаться инструкции от производителя.

В соотношении с типом извещения выделяют:

• сигнализацию в виде звуковой сирены,
• GSM сигнализацию.

Сигнализация в виде звуковой сирены способна лишь отпугнуть грабителей и привлечь внимание соседей. Стоимость такой системы охраны гораздо ниже, чем GSM.

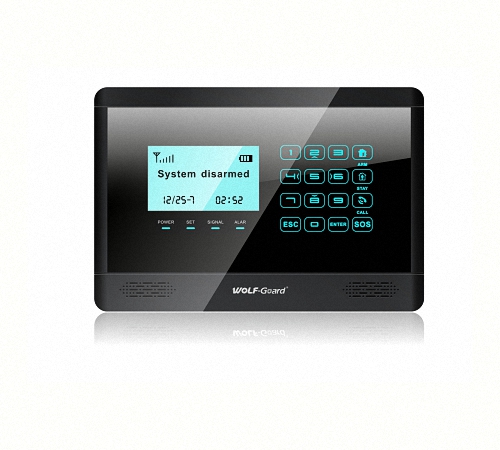

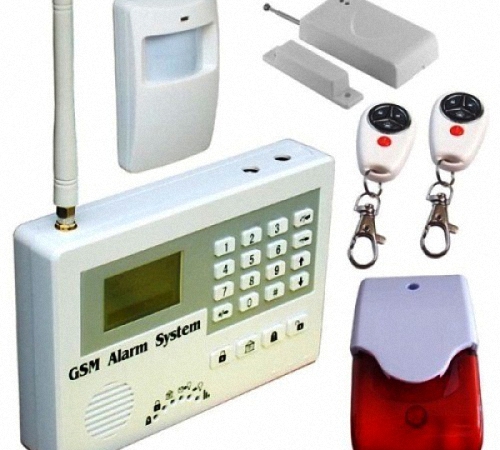

Беспроводная или GSM сигнализация представляет собой совокупность датчиков, которые передают сигнал тревоги на контрольно-приемное устройство. Данный прибор посылает сигнал о сбое в работе датчика владельцу квартиры.

Преимущества установки GSM сигнализации в квартире:

• оповещение с помощью СМС или автодозвона позволит быстро отреагировать на сигнал;
• большое разнообразие датчиков позволит выбрать устройства, которые подойдут под индивидуальные запросы любого потребителя;
• не требуется проводить ремонт в помещении;
• высокий уровень защиты от взлома гарантирует безопасность и сохранность материального имущества;
• возможность передачи сигнала не только одному абоненту, но и нескольким, в том числе, и на городской номер;
• некоторые модели способны передавать сигнал не только владельцу, но и пожарным и охранным службам.

В соотношении с адресатом выделяют охранные системы:

• автономные,
• служебные.

В первом случае, сигнал о нарушении передается непосредственно владельцу квартиры. Во время использования автономной системы охранной сигнализации передача сигнала осуществляется в специальные охранные службы, с которыми заказчик предварительно заключает договор. В таком случае требуется оплачивать ежемесячные услуги охраны.

1. Перед покупкой охранной сигнализации в квартиру следует определиться с типом системы охраны.

2. Наилучший вариант охранной сигнализации - GSM система.

3. Подберите несколько датчиков, которые реагируют не только на один параметр, а на разные изменения окружающей среды.

4. Для обеспечения независимости систем от электричества лучше использовать датчики на батарейках.

5. При защите больших материальных ценностей рекомендуется установить систему видео и аудио наблюдения.

6. Если квартира находится вдали от сетевой вышки или существуют проблемы со связью для GSM систем требуется покупка дополнительных усилителей.

7. Некоторые системы способны моментально сфотографировать факт правонарушения и отослать фото владельцу квартиры в виде ММС.

8. Чтобы обеспечить надежную защиту от взлома, рекомендуется обратиться в специальные охранные организации, которые несут ответственность за сохранность имущества.

9. При желании самостоятельно устанавливать сигнализацию, выбирайте системы с наличием подробной инструкции по установке.

10. Купить охранную сигнализацию для квартиры лучше у производителя, таким образом обеспечивается надежность и гарантия длительной эксплуатации оборудования.

11. Требования к качественной системе охранной сигнализации:

• наличие сертификата соответствия всем нормам и актам законодательства,
• гарантия от производителя,
• высокий срок эксплуатации,
• высококачественные материалы, из которых изготовлена система,
• постороннее отключение сигнализации невозможно.

12. Охранная сигнализация квартир цена, зависит от таких факторов:

• количество датчиков,
• параметры приемно-контрольного устройства,
• вид сигнализации,
• способ установки,
• фирма-производитель,
• площадь квартиры,
• индивидуальные предпочтения,
• количество дополнительных функций.

Обзор производителей охранных сигнализаций

1. Охранная сигнализация Приток в квартиру - особенности:

• использование в наивысших государственных учреждениях;
• осуществление работы по телефонным линиям связи;
• использование физических линий передач;
• наличие 128-разрядного кода;
• возможность выбора чувствительности приборов;
• установка и снятие охраны производится с помощью автоматизированной системы.

Принцип работы системы Приток основан на осуществлении постоянного мониторинга оборудования и переработке данных о состоянии различных видов сигнализаций: охранной, пожарной и тревожной.

Особенности системы охранной сигнализации Приток - А:

• плата прибора оснащена телефонным фильтром;
• электронный идентификатор предстает в виде специального кода или ключа Touch Memory;
• чтобы подключить внешние и внутренние устройства используется шина расширения;
• для тестирования и настройки применяют внутреннюю программу;
• память прибора позволяет хранить идентификационные коды доступа.

2. Охранная сигнализация в квартиру МГТС - особенности:

• контроль, обнаружение вторжения, взлома или проникновения на объект;
• Московская городская телефонная сеть обеспечивает не только установку оборудования, но и техобслуживание, и наличие специального резервного канала, который обеспечивает связь GSM;
• все объекты данной системы защищены московской полицией;
• высокий уровень безопасности и надежности услуг;
• большая скорость передачи сигнала;
• возможность установки дополнительных функций охраны.

МГТС использует оборудование:

• Приток,
• Юпитер,
• Астра.

Датчики магнитноконтактного, проводного и кнопочного типа.

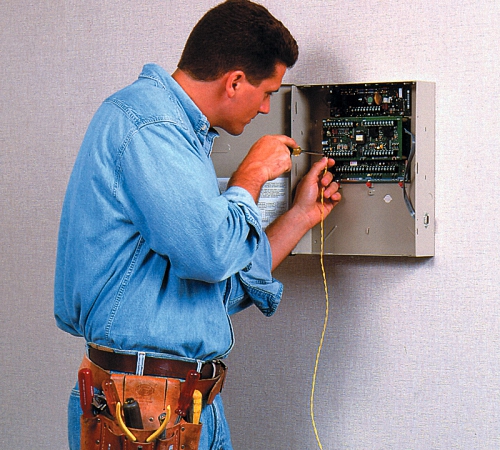

Монтаж охранной сигнализации в квартире

В зависимости от способа установки системы охранной сигнализации, дальнейшие действия бывают:

• с быстрым включением звуковой сирены,
• с передачей сигнала службе охраны, при заключении контракта,
• передача сигнала тревоги владельцу квартиры с помощью GMS,
• включение специальных защитных устройств: газовых аэрозолей, выключателей, автоматического запирания двери, генераторов дыма,
• передача сигнала наряду государственной службы: полиции или пожарной охране.

Обязательными компонентами надежной системы охранной безопасности квартиры являются наличие:

• магнитно-контактного сенсорного датчика открытия двери;
• детекторов движения или повреждения стекла;
• приемо-контрольного центрального прибора.

Дополнительным элементом является использование кнопки тревожной безопасности.

Самостоятельная установка системы охранной сигнализации в квартире является довольно сложным процессом, который требует предварительного изучения законодательной базы, по расположению датчиков и установке приборов, поэтому рекомендуется доверить это дело профессионалам.

Любая охранная сигнализация, независимо от устройства и типа сигнала оповещения, предназначена для информирования пользователя о несанкционированном проникновении на объект. Обнаружение присутствия в здании нежелательного лица обеспечивается установкой датчиков, а система извещения может быть централизованной или автономной.

Система может передавать извещения о вторжении двумя способами - посредством звука и/или с помощью световых сигналов. В первом случае необходимо использовать звуковые оповещатели (сирены, звонки и так далее), во втором - световые (светодиоды или лампы).

В современных устройствах вместо ламп и звонков используются более надёжные и долговечные сигнализаторы на полупроводниках или пьезоэлектрические излучатели. Такие устройства, помимо прочего, характеризуются меньшими габаритами и возможностью тонкой настройки.

К другим обязательным элементам контура относятся:

• датчики проникновения или присутствия;
• приёмно-контрольные панели и приборы (ПКП);
• оборудование для передачи данных о событии.

Информация о проникновении на охраняемый объект может передаваться удалённо, на пульт централизованной охраны или мобильный телефон владельца. Если такой возможности не предусмотрено (или опция не используется), речь идёт об автономной системе охранной сигнализации.

Последний вариант крайне неэффективен в работе и к использованию не рекомендуется. Его обустройства оправдано только в случае постоянного нахождения контролирующего лица в непосредственной близости от охраняемого объекта.

Передача сигнала о проникновении на объект может осуществляться двумя способами - проводным или беспроводным. Проводные системы передают соответствующую информацию по выделенной или занятой телефонной линии, в зависимости от возможностей владельца и предлагаемых вариантов установки.

Преимущество этого типа сигнализаций - качественная, гарантированно стабильная прямая и обратная связь с пультом наблюдения, возможность постоянного контроля канала связи.

Беспроводные сигнализации, используют в работе сеть любого оператора сотовой связи или выделенный радиоканал. При применении GSM сигнализаций самое главное - обеспечить непрерывный контроль наличия связи. В противном случае нельзя исключить, что информация о нарушителе просто не будет вовремя доведена до оператора пульта охраны или собственника помещения.

Удостовериться в наличии связи можно получая сигнал с охраняемого объекта или отправляя запрос с пульта централизованной охраны и принимая ответ системы. Использование второго варианта дороже, поскольку требует присутствия в GSM модуле передатчика и приёмника. Кроме того, необходимо иметь двунаправленный канал связи.

Проверка наличия связи может быть только дискретной: это значит, что запрос посылается через более или менее короткие, но все равно конечные, промежутки времени. Чем такие промежутки короче, тем надёжнее охранная сигнализация.

ПРИНЦИП РАБОТЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

Практический интерес для собственника охраняемого объекта представляет объектовая часть сигнализации, устанавливаемая в здании или помещении. Именно от ее качественного обустройства и функционирования в большей мере зависит общая надёжность системы. Составные компоненты оборудования сигнализации были перечислены ранее. Ниже будет подробнее рассказано о наиболее часто используемых - датчиках.

Прямое назначение датчиков или извещателей, - обнаружение нерегламентированного проникновения на охраняемую территорию. Вторгнуться в помещение можно через оконный или дверной проём, а также через проделанную в стене брешь. Следовательно, необходимо обеспечить функционирование датчиков, реагирующих на все используемые злоумышленниками методы.

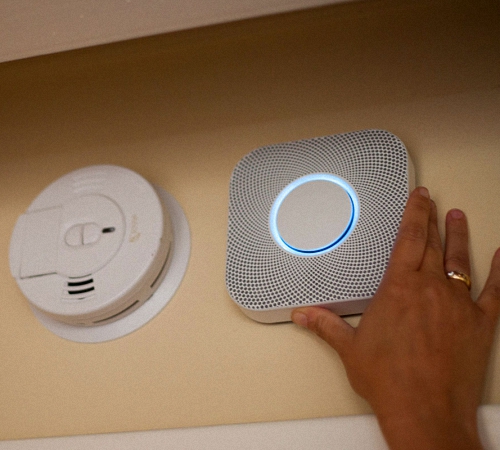

Датчики (извещатели) охранной сигнализации используются для обнаружения:

• открывания окон и дверей;
• проламывания стен и перекрытий;
• разбивания остекленных конструкций;
• передвижения внутри охраняемого помещения.

Чтобы информация была донесена до оператора центрального пульта, необходимо преобразовать обнаруженное действие в электрический сигнал. К примеру, если датчик реагирует на звон разбитого оконного стекла, такой прибор называется акустическим (звуковым).

Если злоумышленник проламывает стену или пытается выбить дверь, на его действия среагирует вибрационный датчик, фиксирующий удары по строительной конструкции.

В качестве выходов извещателей могут использоваться контакты реле, генераторы цифровых сигналов и иные современные технологические решения. После формирования электрического сигнала необходимо обеспечить его дальнейшую обработку. С этой целью используются приёмно-контрольные приборы и панели. Далее информация поступает на устройства оповещения и передачи.

Передача сигнала может осуществляться как по проводам, так и посредством GSM- и радиоканальных приборов. В большинстве случаев под беспроводной связью понимается именно способ передачи данных по радиоканалу.

РАЗНОВИДНОСТИ СИСТЕМ ОХРАННОЙ СИГНАЛИЗАЦИИ

Существует много принципов классификации упомянутых систем: по наличию или отсутствию пульта централизованной охраны, типам используемых датчиков, использованию при обустройстве проводов и количеству линий связи. В зависимости от способа передачи информации охранное оборудование может быть:

• проводным;
• беспроводным.

Наиболее привычным для конечного пользователя вариантом исполнения являются проводные шлейфы. Долгое время они просто не имели альтернатив и, хотя сейчас признаются устаревшими, имеют ряд неоспоримых преимуществ.

Первое из них - повышенная надёжность, при условии добросовестного монтажа и обеспечения целостности соединяющих отдельные элементы кабелей. Второе - низкая стоимость деталей и монтажных работ.

В целом проводная система отлично подходит для установки в небольшом помещении или отдельно стоящем здании. Обязательное условие функционирования контура - регулярный контроль состояния соединительных кабелей.

Как следует из названия, в беспроводных исполнениях для обеспечения взаимосвязи отдельных элементов вместо проводов используется радиосигнал, транслируемый по выделенному каналу или посредством GSM-связи. Преимущество такой системы - отсутствие потребности в проведении строительно-монтажных работ.

К недостаткам относятся значительно более высокие цены на используемое оборудование и ослабление передаваемого сигнала на расстоянии. Кроме того, при наличии в зоне действия сигнализации сильных электромагнитных полей невозможно гарантировать качественную связь.

Оптимальным вариантом обустройства охранной сигнализации является создание адресной системы. Метод применим как для проводных, так и беспроводных вариантов. В принцип работы адресной сигнализации положено присвоение каждому датчику уникального идентификационного номера. Таким образом, приёмно-контрольный прибор может точно определить, с какого извещателя поступил тревожный сигнал.

Основные плюсы адресного устройства - возможность соединить все датчики одной линией связи и невысокая стоимость монтажных работ. Оборудование для таких контуров, напротив, стоит немного дороже, чем для неадресных. В целом, адресные системы - оптимальный вариант для охраны крупных и средних объектов.

При выборе системы охранной сигнализации необходимо ориентироваться на технические характеристики помещения, фирму-производителя и финансовые возможности собственника объекта. Доверять монтаж и обслуживание системы лучше всего проверенным сертифицированным организациям соответствующей направленности.

АВТОМАТИЧЕСКИЕ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

Поскольку передача сигнала между элементами любого контура происходит без вмешательства человека, любую сигнализацию теоретически можно назвать автоматической. В настоящее время активно разрабатываются интеллектуальные комплексы со значительно более высоким уровнем автоматизации.

Крайне важно наличие в сигнализации опции самотестирования (автоматического контроля) работоспособности. Такая возможность может быть реализована в адресных устройствах, и для её функционирования необходима программная надстройка над аппаратной составляющей.

Помимо этого, программируемые системы обладают следующими возможностями, отсутствующими в исключительно аппаратных:

• интеграция отдельных контуров в единый комплекс;
• разграничение прав доступа каждого оператора;
• создание сложных сценариев действия оборудования.

Какой бы современной ни была охранная сигнализация, полностью исключить риск ложного срабатывания и связанные с ним неудобства нельзя. Однако благодаря возможности комплексного анализа влияющих на датчики факторов в настоящее время указанную вероятность можно минимизировать.

Это позволяет сократить затраты на реагирование (выезд на место происшествия) и дополнительное обслуживание системы, а также создать для оператора наиболее комфортные условия работы.

На рынке представлены охранные комплексы зарубежного и отечественного производства. Среди последних наиболее удачной разработкой можно назвать разработанную НВП «Болид» систему «Орион». Этот комплекс отличается дружественным, интуитивно понятным интерфейсом, широким спектром настраиваемых функций и возможностью конфигурирования под конкретные цели.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
