Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Готовый домашний очаг

Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

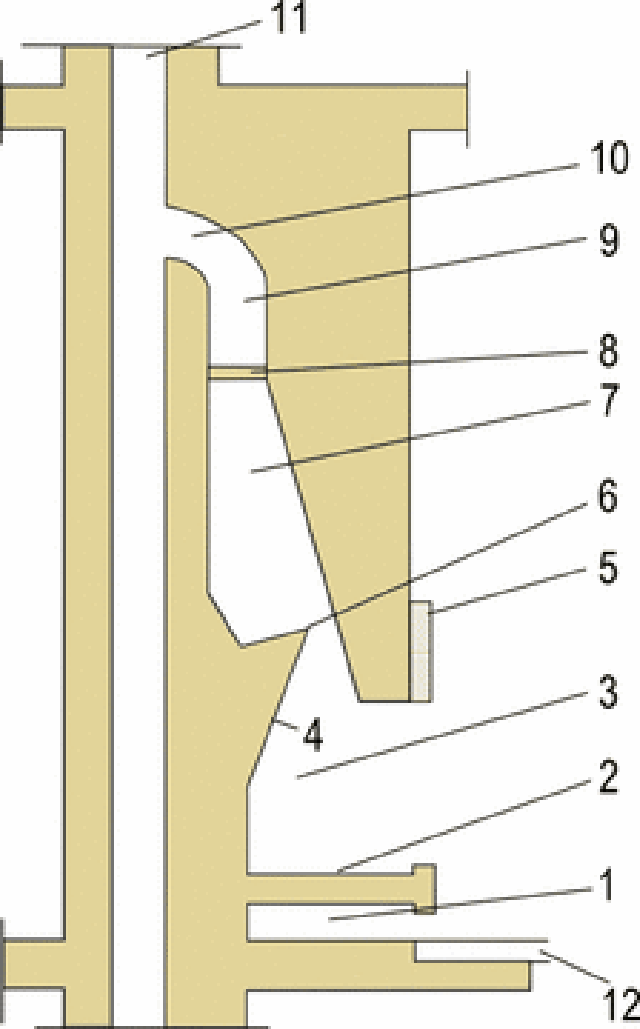

Схема углового камина

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

• Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
• Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
• Топливник является основным элементом, в котором происходит сгорание.
• Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
• Основой камина, его несущим элементом . Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
• Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
• Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
• Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
• Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

Камин — это уют и комфорт в любом доме. Именно поэтому многие стараются устроить этот элемент в одной из комнат. Кто-то обходится электрическими или биокаминами , но никакой прибор не сможет заменить живой огонь с настоящим пленительным треском и играющими языками пламени. Одни ищут хорошего мастера-печника для постройки этого сооружения, а некоторые хотят попробовать собственные силы. Поэтому и возникает вопрос о том, как сложить камин своими руками.

Красиво построенный и отделанный портал, и выбранная форма камина немаловажны для интерьера комнаты, ведь он может и должен стать главным его элементом, к которому будет подбираться вся отделка помещения и мебель. Гармонично сочетающиеся материалы и элементы, органично объединяющие все каминные аксессуары сделают комнату комфортабельной для жильцов дома.

Если нет достаточного опыта в подобной работе, лучшим вариантом будет камин, не имеющий сложных внутренних конструкций, с простой формой и схемой. Оценив свои силы, можно приступать к подготовке процесса строительства.

Первое, что нужно предпринять — это выбрать место для установки такой кирпичной конструкции. Если в доме уже устроен дымоход, лучше всего привязать постройку к этому месту, но можно выбрать для камина и другой, удобный для хозяина участок , но тогда придется осуществлять постройку еще и дымоходной трубы, выходящей через крышу или стену.

Определившись с местом установки, нужно сделать один из важных шагов — выбрать модель сооружения. Существует пять видов каминов, и если есть опыт печника и подходящее место, то подойдет любой из них. Но если вы никогда не занимались таким делом, то нужно выбрать порядовку попроще. Итак, виды каминов:

• пристроенный к стене;
• встроенный в стену;
• отдельно стоящий;
• двухсторонний отдельно стоящий;
• угловой.

Также следует отметить, что камин может иметь кирпичную топку, а можно приобрести и встроить топку из чугуна с дверцами или без них.

Пристроенный камин

Это самая популярная модель из всех существующих. Она может иметь совсем простую схему порядовки или более сложную, с дополнительными функциями. Подобный вид камина возводится рядом со стеной, и его дымоход, проходя через перекрытие и кровлю, выводится на улицу. Камин может иметь как кирпичную, так и чугунную топку, а также разную внешнюю отделку.

В данном случае представлена постройка с чугунной низко устроенной топкой, имеющей дверцы, изготовленные из огнеупорного стекла. Камин отделан натуральным камнем и благодаря его грубоватой натуральной структуре, напоминает об очагах в пещерах.

Отделка отлично сочетается с натуральным деревом, из которого сделаны стены, и в данном случае можно сказать , что вся обстановка подогнана под оформление построенного камина. Дизайнер добился такой гармонии с помощью цветовых решений и подбора материала.

Встроенный камин

Встроенный вариант камина отличается от пристроенного тем, что в помещении находится только портал и топка конструкции, а дымоход встроен в стену, если позволяет ее ширина, или пристроен к ней со стороны улицы. Порядовая схема такого камина более сложная, так как дымоход нужно уводить в заднюю часть топки. Такой камин также может иметь встроенную металлическую топку или же сложенную из силикатного огнеупорного кирпича.

Портал отделан окультуренным натуральным камнем, что придает строению элегантность и солидность. Теплые оттенки отделки добавляют уюта и теплоты.

Отдельно стоящий

Отдельно стоящий камин не соприкасается ни с одной из стен дома и устанавливается таким образом, что задняя его поверхность может использоваться, например, как полка. Это строение можно обойти вокруг, т.е . и тепло от него все полностью, как от топки, так и задней стенки будет поступать в комнату. Такой тип камина устанавливают в комнатах или залах с большой площадью — он придаст помещению эксклюзивность и монументальность.

Сложность этой конструкции состоит в том, что отделку сделать предстоит не только с фасадной и боковых частей постройки, но и с задней стороны. В остальном порядовка такого камина не особенно сложна, но не в каждом доме найдется достаточная для него площадь.

В данном случае во внешнем оформлении камина использован дикий камень в сочетании с широким каменным молдингом. Топка этой модели открыта и выложена жаростойким кирпичом.

Двухсторонний камин

Двухсторонние камины можно разделить на два вида — это варианты с двумя топками или одной, сквозной. Они могут стоять посередине помещения или примыкать торцевой стороной к стене.

Первый вариант, имеющий две топки, может быть встроен в стену, а топки могут выходить в разные комнаты, и подключены к одному дымоходу.

Если же в камине устраивается сквозная топка, как представлено на фото, то рекомендовано на обе ее стороны установить дверцы из жаростойкого стекла. При растопке, одна из дверец должна быть обязательно закрыта, во избежание попадания углей на горючие покрытия и предметы. В сквозные камины обычно устанавливают чугунные топки.

Конструкция обоих вариантов достаточно сложна, и если за работу берется неопытный мастер, то лучше провести консультации с печниками, которые давно занимаются этим искусством.

Угловой камин

Компактную модель углового камина хорошо устраивать в небольших помещениях. Занимая скромную площадь и имея аккуратную форму, такой вариант ст анет украшением комнаты и дополнит ее интерьер своим видом.

Устройство углового камина схоже с возведением конструкции, пристроенной к стене, только имеет другую форму и примыкает не к одной, а двум стенам. В таких каминах очень часто устанавливают металлические дымоходы и топки.

В данном случае представлен скромно оформленный вариант, органично вписанный в общий интерьер. Он не выделяется яркой отделкой, а просто является одним из необходимых аксессуаров комнаты.

Остановив свой выбор на одной из моделей, нужно найти схему ее порядовки, закупить необходимые материалы и приступать к работе. Очень важной частью постройки является ее фундамент — от его правильного устройства будет зависеть надежность всей постройки.

Фундамент

Для фундамента потребуются высококачественные материалы:

• арматура, сечением от одного до полутора сантиметров, для армирования бетона (или же вместо нее можно закладывать в раствор бутовый камень);
• щебень, песок и цемент ;
• гидроизоляционный материал по размеру основания камина;
• доски или лист металла для устройства опалубки (если основа камина будет полукруглой, то лучше применить для сохранения нужной формы лист металла ).

Закупив все необходимое, можно приступать к подготовительным строительным работам.

• Для фундамента роется котлован. Его глубина будет зависеть от устойчивости и типа грунта и массивности постройки. Иногда достаточно и полуметра, а иногда приходится выкапывать яму и в метр гл убиной. Нужно знать, что фундамент должен превосходить основание камина на 10— 12 сантиметров в каждую сторону..
• Дно ямы утрамбовывается, и на него укладывается щебенка , слоем в 8— 10 сантиметров.
• По краям ямы устраивается опалубка. Фундамент должен быть расположен ниже поверхности пола на 6— 7 сантиметров, значит и опалубка устанавливается на такую высоту.
• Следующее, что нужно сделать — это установить арматурную сетку на всю толщину фундамента или уложить первый слой бутового камня.
• Послойно заливается бетон, каждый из слоев должен схватиться, прежде, чем заливается следующий.
• Последний, верхний слой разравнивается и оставляется до полного «созревания» бетона.
• Сверху застывшего фундамента расстилается лист гидроизоляции (рубероида) — на него будет укладываться первый ряд кладки камина.

Изоляция стен

Если стены сделаны из горючего материала, на них необходимо закрепить противопожарную изоляцию. Она может состоять из фольгированного материала или специального гипсокартона. Эти материалы уберегут дерево от перегревания.

Материалы для кладки

Для кладки камина понадобятся материалы, количество которых будет зависеть от выбранной модели:

• Кирпич двух видов — красный и белый силикатный. Если предполагается выкладывать определенные формы, нужно приобрести и фигурный кирпич, чтобы не тратить время на его обработку. Его количество можно просчитать, опираясь на порядовку.

Хорошее подспорье — фигурные кирпичи

• Готовую сухую жаропрочную смесь, которая продается в строительных магазинах, или песок, глину и немного цемента для традиционного раствора, который много лет делают печники самостоятельно. Но, нужно отметить, что сделать такую смесь правильно не так просто , поэтому лучше воспользоваться готовыми составами.
• Отделочную плитку для стен и пола.

Кроме указанных строительных материалов, нужно приобрести металлические детали:

• топку, если предполагается устанавливать готовый вариант;
• чугунный колосник, если топка будет выкладываться из силикатного кирпича;
• дверцу для зольника, также , если он предусмотрен;
• металлический уголок для перекрытия топки;
• если решено устроить дымоход из металла, его также необходимо приобрести заранее, предусмотрев все размеры.

Кладка

Пристенный камин

Кладка любого камина происходит строго по схеме выбранной модели, с обязательной сверкой каждого ряда с порядовкой. В данном случае представлен самый простой вариант камина, который под силу возвести даже новичку, если он будет действовать аккуратно и внимательно.

На схеме хорошо видно, сколько требуется кирпичей, и в каком положении они укладываются в каждом ряду строения.

• Опытные печники настоятельно рекомендуют, особенно если это касается новичков, сложить всю конструкцию камина насухо, чтобы понять, как это правильно сделать, и в каком ряду нужно подогнать кирпич по размеру.
• Схема представлена в трех проекциях, и по ней сразу можно просчитать, на каком ряду укладывается колосник, а на каком — перекрытие топочного отсека.
• В примечаниях показано, где укладывается цельные кирпичи — они имеют красный цвет, а штриховкой выделены колотые экземпляры.

Опираясь на такое понятное руководство можно не торопясь, сложить камин.

Угловой камин

Угловой камин — несколько сложнее

Угловой — более сложный вариант, но, постаравшись, можно выполнить и его, имея подробную рекомендацию, например, такую, как представлена в данном случае.

• На схеме показано, с какого ряда, и в каком положении укладывается силикатный кирпич (здесь он окрашен в желтый цвет). Этим сортом кирпича оформляется топка камина. Хорошо также видно на каком ряду нужно уложить металлический лист, установить решетку и дымовую задвижку.
• В данной модели придется поработать над отдельными кирпичами — их придется стачивать, подрубать и стесывать , чтобы форма камина была выдержана, согласно схеме.
• Стоит также сказать о швах между кирпичами. Они не должны быть слишком толстыми, иначе, высыхая, они могут растрескиваться. Поэтому кирпичи при укладке на раствор пристукивают специальным резиновым молотком, оставляя между ними расстояние не более пяти миллиметров.

Облицовка камина

Если после кладки предусмотрены облицовочные работы, необходимо дождаться полного просыхания конструкции, и только после этого приступить к ее преображению.

Завершающие работы — отделка возведенного камина

• Первое что делают, начиная этот процесс — наносят на кладку специальную штукатурку, идеально выравнивая стенки. Когда они просохнут, делают разметку и только после этого начинают облицовку.
• Отделка поверхностей начинается с углов. Если есть возможность, то для этих участков лучше приобрести специальные угловые плитки, которые облегчат и ускорят работу. Кроме разметки на плоскостях стен камина, для ровности рядов и сохранение толщины швов между плитками, имеющей форму кирпича, используют специальные калибровочные приспособления в виде крестиков или трубок нужной толщины.
• Для укладки плитки используется специальный клей. Он накладывается таким образом, чтобы после прижима плитки он не выступал по бокам.
• Когда клей высохнет, швы заделываются предназначенной для этого специальной смесью (термостойкой фугой). Это нужно делать очень аккуратно, стараться не попасть раствором на поверхность плитки. Если же это случилось, ее нужно сразу же вытереть мягкой тканью.

Для большей ясности – видео о постройке камина своими руками

Нельзя сказать, что сложить камин совсем просто , и в процессе работы новичок не столкнется с трудностями. Но при большом желании и подробной схеме-порядовке это вполне можно сделать. Облицовка конструкции –уже более творческая работа, после которой постройка преобразится и приобретет свое «лицо». Этим она и интересна — закончив накладывать плитку, можно полюбоваться своим произведением искусства.

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь - камин должна соответствовать таким требованиям:

1. Отсутствие дыма.
2. Обогрев помещения.
3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин - печь может иметь такие варианты исполнения:

• Пристенный.
• Угловой.
• Встроенный.
• Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин - источник тепла, а не пожара.

Материалы

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

• Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
• Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Синяя кембрийская глина или обычная красная.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Кирпич должен обладать такими свойствами:

• Иметь правильную форму;
• Не содержать трещин или выбоин.
• Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

1. Материал должен соответствовать марке не ниже М200.
2. Нужное количество кирпича, должно быть, приобретено из одной партии.
3. Внешний вид кирпича - он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин - печь понадобятся такие материалы и инструменты:

• рулетка;
• болгарка;
• сварочный аппарат;
• молоток + гвозди;
• доска;
• арматура;
• цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Камин своими руками

Кладка выполняется по такой схеме:

1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
4. Чтобы камин - печь сложить правильно, необходимо придерживаться схемы или чертежа.
5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

• арочные,
• клинчатые,
• сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь - камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин - печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин - печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

• Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.

• Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.

• Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.

• Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина - достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Для изготовления домашних каминов принято использовать материалы, которые во все времена широко применяются в домашнем строительстве. При этом каминные печи изготавливаются сегодня не только из кирпича, но и могут монтироваться из бетонных или керамических блоков. И, тем не менее, в наши дни наибольшей популярностью пользуются камины, сложенные из кирпича .

В ходе решения вопроса о том, как сложить камин самому,вы непременно столкнётесь с рядом проблем технического плана. Для изготовления камина из кирпича, например, вам потребуется приобрести следующие стройматериалы и комплектующие изделия:

• кирпич высокого качества (400-450 шт.);
• специальная («поддувальная») дверца;
• защитная (колосниковая) решётка;
• кусок кровельного железа для застилки пола перед печью;
• топливник сварной конструкции;
• дымосборник из стального листа;
• расходный материал (песок, цемент, глина, медная проволока, железо полосовое, рубероид для фундаментной гидроизоляции).

Подготовительные работы

Задавшись вопросом о том, как правильно сложить камин,вы, прежде всего, должны определиться с типом используемого при этом кирпича. Хорошо известно, что для изготовления каминов подходят только следующие его виды:

• кирпич из глины, идущий обычно на облицовку топливника и выдерживающий высокие температуры;
• тугоплавкий белый кирпич (Гжель);
• огнеупорный шамотный кирпич.

Подготовительные работы начинаются, как правило, с приготовления очищенной от ненужных примесей и хорошо протёртой глиняной смеси, которая замачивается затем в воде на 1-2 часа (до начала кладки).

Песок для изготовления раствора также не должен содержать крупных примесей, что обеспечивается простым его просеиванием через мелкозернистое сито.

Смешивание глины с песком следует производить порционно. Точно таким же образом необходимо добавлять воду в смесь вплоть до получения нужной вам консистенции. Правильно подготовленный раствор должен легко соскальзывать с рабочей лопатки (кельмы) и не растекаться по её поверхности.

В зависимости от жирности используемой глины соотношение песка и глины в растворе должно устанавливаться в пропорции 1:2 или 1:1.

Основные работы

Фундамент

Для обустройства каминного фундамента на участке, отведённом под камин, прямо в грунте выкапывается небольшой приямок (на глубину 30- 40 см), дно которого после выравнивания тщательно трамбуется.

Первый слой фундамента заполняется обычно кирпичом или битым камнем, основательно утрамбовывается, а затем заливается сверху жидким цементным раствором. Основание фундамента должно по габаритам превышать размеры камина минимум на 5 см с каждой его стороны, а его верхний срез необходимо располагать ниже уровня пола (примерно на толщину двух кирпичей). На предпоследний ряд кирпича обычно укладывается слой гидроизоляции, необходимой для надёжной защиты печи от сырости.

Обустройство дымохода

Важнейшей частью каминной конструкции из кирпича, которая обеспечивает создание требуемой для нормальной работы печи тяги, является дымоход. Для обустройства дымохода вы можете использовать, как кирпич, так и специальные керамические или металлические трубные модули.

Используемые в кирпичных каминах дымоходы по своим конструктивным особенностям подразделяются на следующие виды:

• встроенные;
• подвесные;
• с опорой на камин (при наличии привязки к зданию).

Кирпичные дымоходы, в конструкции которых предусматривается опора на камин, передают последнему часть своего веса и требуют, поэтому, обустройства отдельного фундамента.

Дымоход встроенного типа представляет собой специальный канал, размещённый внутри несущей (ограждающей) кладки и служащий для отвода дыма. По мнению большинства специалистов, дымоходы этого вида наиболее экономичны и больше всего подходят для частного строительства. Располагаясь внутри кладки, такие дымоходы не нуждаются в отдельном фундаменте и могут монтироваться непосредственно в ходе строительства дома.

Дымоходы подвесного типа используются, как правило, для оборудования автономных каминных конструкций, но могут применяться и в отопительных системах другого класса.

Выход подвесных дымоходов крепится к потолочным перекрытиям и к несущим конструкциям кровли дома посредством, так называемых вантовых растяжек или специальных кронштейнов.

Независимо от вида используемой конструкции дымохода при его изготовлении необходимо учитывать следующие обстоятельства:

• при расчёте высоты и проходного сечения дымохода обязательно следует исходить из размеров топки;
• поскольку зрительно воспринимаемая надкровельная часть конструкции дымохода (дымовая труба) частично участвует в формировании силуэта здания – при разработке дизайна крыши на неё следует обратить особое внимание.

Warning : Invalid argument supplied for foreach() in /var/www/a169700/data/www/сайт/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2778

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку - как выложить камин своими руками. Нужно только огромное желание и терпение.

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная . В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов , топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Ищете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, . Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении . Схема камина в разрезе показана на рисунке.

• Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
• Портал (5) – обрамляет топливник и выполняет декоративную функцию.
• Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
• Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
• Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
• Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
• Заднюю наклонную часть топливника (4) называют еще зеркалом . Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
• Хайло (7) или дымосборник , собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
• Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.
