Вентиляция в парной русской бани схема. Вентиляция в бане: лучшие схемы и профессиональные советы

Возможно, вам это покажется преувеличением, но от банной вентиляции зависит жизнь и самой бани, и ее владельца, не говоря уже о его гостях.

На деле ничего не преувеличено : человек в бане может умереть от отравления угарным газом, от асфиксии из-за углекислого газа, а сами бани гибнут не только из-за пожаров, но и от гниения дерева, всегда в них присутствующего.

И многих проблем можно избежать, если не торопиться с возведением бани, продумать все системы, в том числе и вентиляционную. К тому же вентиляция имеет свои нюансы в зависимости и от материала, из которого возведена баня, и от типа самой бани – русская она или финская.

Вентиляция бань: в чем отличия

Вкратце рассмотрим чем отличается вентиляция бань из разных материалов.

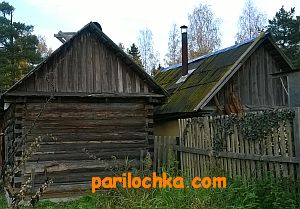

Бревенчатая баня

Вентиляция в бане из бревна традиционно осуществлялась за счет естественных щелей между бревнами и залпового проветривания. Сегодня это может по желанию дополняться воздуховодами и принудительной вентиляцией.

Каркасные бани

Нуждаются особо в вентилировании по причине полной герметичности стен , к которой стремятся при их строительстве. Иногда лучше предпочесть принудительную вентиляцию. Все отверстия должны закладываться на уровне проекта, так как делать вентиляцию в каркасной бане с ее утеплителями и пленками-мембранами после постройки будет очень проблематично.

Кирпичная баня

Тоже нуждается в заблаговременном планировании вентиляционных отверстий и ходов – в ней их сложнее всего делать по завершении стройки. Вентиляция может быть как естественной, так и принудительной.

Блочные бани

Особо нуждаются в том, чтобы вентиляция защитила стены от разрушительной влаги. Поэтому нужно уделить внимание не только притоку и оттоку воздуха, но и и крыши. Для вентиляции помещений нельзя делать каналы в стенах , лучше класть их вдоль стен.

Русская баня

В ней мало жара и много пара. Пар нужно беречь от выветривания, что и обуславливает специфику вентиляции во время парения. Она должна иметь заглушки, закрытые во время парения , но проветривание все же должно иметь место между заходами, например, залповое проветривание. После процедур вентиляция должна полностью ликвидировать повышенную влажность.

Финская баня или сауна

Нуждается в постоянном воздухообмене во время процедур, потому что в ней много жара и мало пара. До 10 раз в час в парилке должен меняться воздух. Это позволяет пользоваться конвекционной .

Баня в подвале или на цокольном этаже жилого дома

Если отдельностоящая баня имеет собственную вентиляцию, то для находящейся в доме нужно подсоединение ее к общей вентиляционной системе дома . А для того, чтобы обеспечить приемлемый для жилого строения уровень влажности, придется делать принудительную вентиляцию, устанавливать осушитель и т.п.

Общественные бани

Любопытно, что в парилке при вентиляции общественных бань раньше предусматривалась только вытяжка, но не приток воздуха. Современные нормы требуют большой кратности воздухообмена – 8 раз в час в помывочной, 5 раз в час в парилке. Для этого нужна .

Вентиляция в бане из бревна, рубленой

Для начала попробуем разобраться, нужна ли она вообще, вентиляция в рубленой бане, точнее, можно ли понадеяться исключительно на естественные щели? В принципе, можно. Но придется добиться баланса между борьбой с щелями и необходимостью в них . Сквозняк так же недопустим, как и полная герметизация. Кроме того, частью традиционной вентиляции русской бани являются окна и двери. Например, для притока воздуха внизу двери в парную оставляется щель или делаются жалюзи.

И все же сложно поддерживать равновесие при строго периодическом ремонте щелей. Поэтому можно с самого начала позаботиться об альтернативе – приточно-вытяжной вентиляции естественного или принудительного типа. Тогда щели можно конопатить и заливать герметиками для дерева.

Устройство вентиляции в бане из сруба, бревна

Если берется традиционная вентиляция, то дерево нельзя ни красить, ни лакировать, чтоб оно дышало. Никаких отверстий в этом случае делаться не будет. Схема притока и вытяжки такова:

  • приток осуществляется через приоткрытую дверь, щель или жалюзи внизу двери в парилку;
  • вытеснителем отработанного воздуха выступает пар: он поднимается вверх, а потом спускается, вытесняя нижний воздух;
  • вытяжкой в русской бане работает печь.

Совет . Обязательным условием хорошей вентиляции будут продухи, сделанные в фундаменте бани. Достаточно 2 продух на противоположных сторонах. Продухи обеспечат просушивание полов после процедур, но во время их принятия продухи закрывают.

Еще один секрет – щели в чистовом полу парной (5-10 мм), благодаря которым просушивание полов ускоряется. Также можно сделать в полу отверстия с той же целью.

Залповая вентиляция – это открытие окон и дверей. Она используется после процедур или в промежутке между двумя заходами в парилку.

Схема залповой вентиляции

Как сделать своими руками

Приведенное выше описание говорит, что единственной сложностью вентилируемых стен сруба, который утеплялся только конопаткой щелей, будет поддержание баланса между холодом от сквозняков и чрезмерной герметизацией.

Если же закладывается простейшая вентиляция с помощью отверстий, то своими руками придется только сделать отверстия и (при желании и необходимости) провести вентиляционные ходы. Отверстия снабжаются заглушками, клапанами, задвижками, воздуховоды могут быть из гофры или трубы, для герметизации используется монтажная пена и строительный скотч. В каждом помещении должна быть вытяжка, приток же можно сделать только в одном-двух местах для печи.

Вентиляция в каркасной бане

Каркасная баня – это, грубо говоря, деревянные рамы со вставленным утеплителем. Поэтому рассчитывать на стеновую естественную вентиляцию не приходится. Придется делать отверстия для приточно-вытяжной. Причем для каркасных обычно советуют принудительную. Ее может заменить бóльшая длина вытяжной трубы, выведенной на крышу. Но, так или иначе, каркасной бане нужна усиленная вентиляция.

Полезное видео

Посмотрите, как реализована вентсистема в одной каркасной бане:

В парилке или в помывочной?

Вентиляцию надо делать в обоих помещениях – везде повышенная влажность, но приточное отверстие может быть только одно, и вести оно будет к печке, которая целиком или большей частью находится в парилке. Приток можно организовать с помощью трубы, проведенной под полом и выведенной у низа печи.

Схема вытяжки с одним притоком на все баню (объяснение )

Вытяжные отверстия, снабженные высокотемпературными вентиляторами, ставятся и в моечной, и в парилке. Считается оптимальным, если в парилке на одной вытяжной трубе делается два отверстия – одно повыше (на 20 см от потолка), другое пониже. Оба с заслонками. Во время парения можно приоткрывать нижнее, чтобы горячий воздух уходил только после охлаждения, а после процедур – оба.

В моечной вытяжку стоит поставить рядом с душевой, а приток будет естественным, за счет пониженного давления в моечной. Таким образом, разница между вентиляцией парилки и моечной в том, что парилка получает свежий воздух по воздуховоду, печь нагревает его, а в моечную уличный холодный воздух не поступает, только после нагрева в помещении.

Вентиляция в кирпичной бане

В кирпичной бане тоже не стоит рассчитывать на стеновую вентиляцию. Поэтому обязательными становятся вентиляционные отверстия и каналы, а сама система должна быть принудительная, что важно больше для просушки.

Первые отверстия закладываются еще при заливке фундамента – это продухи. Они делаются из обрезков трубы, которые закрепляются в арматуре и после остаются в бетоне. Если есть продухи, то пол должен быть вентилируемый, иначе не избежать частых ремонтов.

Для проветривания пространства между вагонкой и утеплителем нужно сделать отдушину в потолке. Но ее не следует путать с вытяжкой. Отдушина нужна для просушивания, во время процедур она закрыта заглушкой.

В том случае, если решено делать пол вентилируемый, зазоры между досками делаются от 5 до 10 мм. Тогда схема вентиляции будет следующей:

  • приток делается стандартный, под печку;
  • вытяжка находится в цоколе – это труба, идущая с подпола на крышу и выше.

Свежий воздух попадает сразу к печи, где быстро нагревается и уходит вверх, что заставляет отработанный воздух спускаться к полу. Вытяжка тянет его через зазоры половых досок. Поэтому холодно не будет – еще теплый воздух уходит в пол, это не дает входить холодному воздуху. Вытяжка должна быть регулируемой.

ВАЖНО ! Сухой подпол – это гарантия того, что баня не «порадует» вас запахом затхлости, в ней не разовьется плесень, деревянный пол не придется менять часто.

Устройство вентиляции в бане из блоков

В отличие от кирпича, в газоблоках нельзя прокладывать простые вентканалы, потому что блоки газопроницаемы. Ликвидировать эту проблему можно так:

  • поставить короб из оцинкованной стали (но его придется утеплять, чтобы конденсат не скапливался);
  • все-таки сделать вентканал в газоблоках, но выложить его изнутри кирпичом.

Вытяжные каналы выводятся через крышу. Приточные выводятся невысоко над грунтом.

ВАЖНО ! Чтобы наружные стены держали тепло, вентиляционные каналы нужно вести по внутренним стенам и перегородкам.

Вытяжка

Для естественной вытяжки берутся воздуховоды диаметром 15 см, для принудительной – 13 см. На выходе в помещение делается отверстие с припуском 1 см (14 или 16 см), труба в нем крепится с помощью раствора. Вытяжные воздуховоды должны быть и в парилке, и в моечной, и в комнате отдыха. В парилке можно сделать два вытяжных отверстия на разной высоте напротив печи, в остальных помещениях – по одному. Желательно вставить в воздуховоды вентиляторы. Приточный воздуховод желателен хотя бы один, под печку.

Вентиляция в русской бане

Активный воздухообмен в русской бане происходит либо между заходами в парилку, либо уже после процедур, во время просушки бани.

Часто просто открывают двери и окна, чтобы проветрить залповым способом (см. иллюстрацию выше).

Тем не менее, помимо этого вентиляция в русской бане обеспечивается еще несколькими способами.

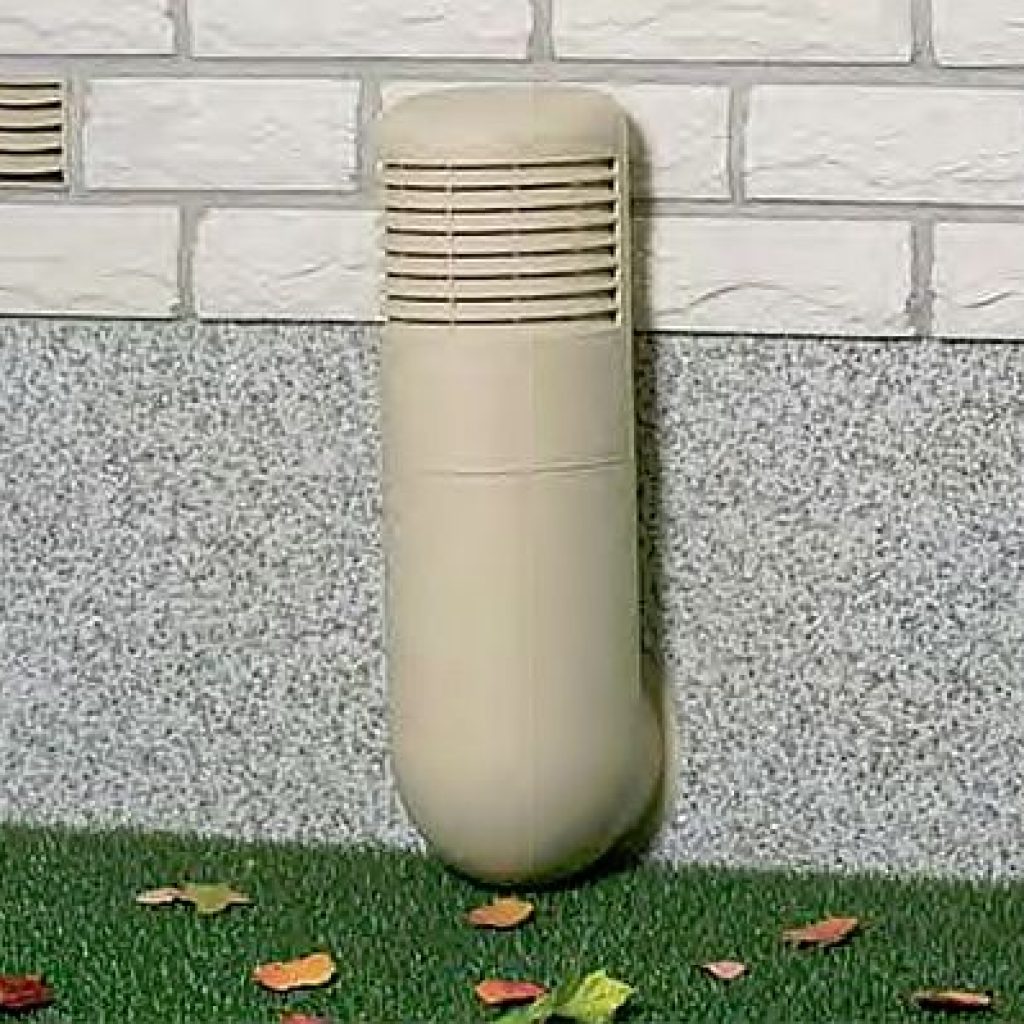

В частности, делаются вентотверстия в цоколе, которые обеспечивают проветривание подпола и просушку полов .

В зависимости от того, какие полы в русской бане, есть различия в их вентилировании.

С проливными полами

Проливные полы бывают либо по простейшему типу со сливом в дренажную подушку прямо под баней, либо сложные – бетонные с утеплителем, например. В обоих случаях за их вентиляцию отвечают продухи в цоколе бани.

Продухи делают на двух противоположных, или на всех 4 сторонах бани. Нужны заглушки, которые позволят открывать продухи для проветривания и закрывать, когда нужно нагреть баню. Проливной пол уже имеет зазоры, которые позволяют быстро его проветривать после банных процедур.

С сухим полом

Если в бане сделан сухой пол, то его вентилирование несколько сложнее, чем проливного. Для ускорения будущей просушки делают так: не доводят пол до стены на 2 сантиметра. Этот зазор по периметру даст возможность воздуху циркулировать между подполом и баней. Продухи закрываются перед началом нагрева.

Помимо подпольной вентиляции нужна еще обычная приточно-вытяжная. Выше мы уже описали, какая вентиляция бывает в срубе, а какая – в остальных типах бань. Для большей эффективности можно даже поставить в русскую баню вентиляцию басту – она хорошо сушит. Но включать ее стоит в самом конце парения или уже после всех процедур. (О вентиляции на сайте.)

ВАЖНО ! Хорошая просушка гарантирует долговечность дерева в бане, ради нее стоит постараться.

Как сделать своими руками

Полезное видео

Вот хорошее видео, где рассказывается о том, как своими руками монтировать вентиляцию в русской бане. К сожалению, Корсун утверждает, что приточка должна быть больше вытяжки. На деле это прямо противоположно – вытяжку можно делать больше притока.

О том, как провести расчеты диаметра труб под конкретное помещение мы уже рассказывали .

Вентиляция сауны в коттедже, частном доме

Помещение бани стали все чаще размещать в самом доме – в подвале или на цокольном этаже. Это весьма специфичное решение, потому что большая температура и влажность негативно сказываются на многих строительных материалах, в том числе на материале несущих стен. Чтобы нивелировать их воздействие, в такой бане нужна хорошая и обязательно принудительная вентиляция. Кстати, она становится частью общей домовой вентиляционной системы.

Русская баня отличается от сауны большей влажностью, поэтому в доме чаще делают вторую – она горячее, но в ней почти нет пара. Тем не менее, кратность воздухообмена в сауне должна быть больше, чем в русской бане. Воздух в парилке меняется в час до 10 раз. Это тоже говорит в пользу принудительной вентиляции.

Как обычно, приточное отверстие делается близко к полу рядом с печкой, чтобы холодный свежий воздух сразу нагревался. Вентилятор на приток можно не ставить. Но на вытяжке он нужен.

Вытяжной канал лучше провести на противоположной стене от приточного. Высота от пола нижнего отверстия вытяжки может быть невелика – 0,3-0,5 м, например. Второе отверстие делается повыше, в районе головы человека на верхней полке. Оба нуждаются в регулируемых заслонках.

Открыв нижнюю заслонку при работающей печи, получаем хорошую конвекцию теплого воздуха. Верхнее отверстие нужно для проветривания или для резкого понижения температуры.

ВАЖНО! Помимо сказанного сауна в загородном коттедже может нуждаться в осушителе воздуха. Особенно, если имеется помещение с бассейном.

Вентиляция общественных бань

Вот где есть нормативы, так это при строительстве общественных бань. Касаются они и вентиляции в них. К примеру, для мыльной кратность воздухообмена в час задается так: 8 объемов притока и 9 объемов вытяжки. Для парильных – никакого притока, но один объем вытяжки. Из этого можно сделать вывод, что в общественных банях должна использоваться принудительная приточно-вытяжная вентиляция. Вытяжные решетки располагаются в 40 см от потолка.

Но с какого момента баня может считаться общественной? Согласно тем же нормативам, речь в них идет о банях с минимальной вместимостью 50 человек (максимальная – 300). Однако есть уточнение, что в поселках количество мест в общественной бане может быть 10 или 26 мест. В бане на 50 мест предполагается мужское и женское отделения. А если мест меньше – то отделение одно, попеременное.

Общественные бани подключаются к централизованному отоплению, поэтому в большинстве помещений источником нагрева поступающего воздуха являются радиаторы. Даже в мокрых помещениях стоят батареи, правда, в виде регистров из гладких труб. А в парильных стоят печи-каменки. Кстати, для топки этих печей создается отдельное помещение со своей вентиляцией.

***
Надеемся, что смогли привести достаточно аргументов в пользу важности банной вентиляции, но стоит добавить, что вентиляционная система, заложенная в проект строящейся бани обходится обычно дешевле, чем та, о которой вспомнили после окончания постройки бани. Тем не менее, нельзя отказываться от вентиляции даже в том случае, если о ней было забыто при составлении проекта . Разумеется, можно сэкономить средства, сделав все самостоятельно, но это хороший вариант для тех, кто уже имеет соответствующий опыт. Профессионалы, конечно, обойдутся дороже, но это тоже выход, если нет желания экспериментировать самому.

Вконтакте

Находясь в закрытом помещении, человек поглощает кислород, выдыхая углекислый газ. Вроде все как обычно, но если под таким помещением подразумевается парилка, где постоянно клубится горячий пар, то свежему воздуху в таком случае взяться неоткуда. В таком помещении невозможно не то что отдыхать, но даже просто находиться. Ведь тело постепенно расслабляется, количество кислорода, в свою очередь, уменьшается, а к тому времени, когда дышать станет нечем, человек может попросту не дойти до двери.

По нормам безопасности замена воздуха в парильном помещении должна происходить много раз за день, чтобы люди, находящиеся там, сумели отдохнуть и очиститься. Иначе человек не сможет восстановить силы и вернется домой усталым, с мигренью и кислородным голоданием. Именно поэтому баню нужно оборудовать правильной вентиляцией, ведь что может справиться с микроклиматом лучше нее? Ни травы, ни различные благовонья не сумеют добавить пару «полезности», если не будет циркуляции воздуха.

Итак, сегодня речь пойдет о том, как обеспечивается вентиляция в парилке своими руками.

Неправильно оборудованная вентиляция может привести к определенным последствиям.

  1. Даже при хорошей вентиляции дерево подвергается огромным нагрузкам, поэтому служит зачастую не более двадцати лет. Без свежего воздуха эксплуатационный срок сократится в несколько раз.
  2. Если не выводить из парильной комнаты углекислый газ, то ее использование будет приносить больше вреда, чем пользы. Кроме углекислого газа, там скапливаются продукты горения, а грибки и плесень – это и вовсе постоянные «гости» любого помещения с недостаточной вентиляцией.
  3. Если парилку не вентилировать, то вскоре она наполнится запахом гнилого дерева и застоявшегося воздуха.

Еще одной важной функцией циркуляции воздуха является теплообмен. Дело в том, что воздух с повышенной влажностью плохо проводит тепло и как следствие, печка будет нагревать лишь пространство вокруг себя. Именно поэтому входное отверстие вентиляции обычно располагают за печкой, почти над самым полом. Это способствует тому, что по парилке распространяется уже нагретый воздух; если вентиляционный вход расположить в другом месте, то он будет подавать в помещение холодный воздух, нарушая тем самым теплообмен.

Выход нужно устанавливать на противоположной стороне от входа.

Обратите внимание! Часто встречается распространенная ошибка: вход и выход размещены на едином уровне. Это создает замкнутый цикл, который практически не затрагивает большей части комнаты. В результате снизу будет слишком холодно, а под потолком – слишком жарко.

При обустройстве бани важен не только правильный выбор той или иной схемы вентиляции. Большое значение имеет и диаметр вентиляционных отверстий. Рассчитывается он так: на каждые 24 см отверстия должен приходиться один кубометр помещения, а иначе циркуляции происходить не будет.

Стоит отметить, что входы и выходы желательно оборудовать заглушками для регуляции интенсивности воздухообмена. Шахты должны закладываться еще при строительстве бани.

Способы вентиляции бани – что лучше?

Парильное помещение может вентилироваться как путем естественного движения воздуха, так и искусственно, с помощью специально установленного вентилятора. Искусственную вентиляцию по праву считают более простой, ведь правильно оборудовать вход/выход можно лишь при наличии специальных знаний и немалого опыта.


Обратите внимание! Для обеспечения искусственной вентиляции воздуха подходит отнюдь не каждый канальный вентилятор. Установленная модель должна хорошо переносить высокую влажность и перепады температуры, а иначе электроника сломается, что крайне опасно в обычном деревянном сооружении, коим зачастую и является русская баня.

Технология обустройства вентиляции в парилке

Для начала отметим, что приток воздуха в первую очередь зависит от печи. Поэтому стоит выяснить, как это работает.

Где начинается вентиляция бани

Стоит отметить, что топка может располагаться и в самой парилке, и в соседней комнате. Для обкладки печи используется кирпич или камень. Между обкладкой и металлом требуется оставлять 5-сантиметровый зазор.

Нередко топку устанавливают в комнате отдыха – так и мусор не будет скапливаться, и не придется бежать к парной каждый раз для того, чтобы подкинуть дров. А теперь – непосредственно к работе.

Первый этап. Приточная вентиляция

Для нее оборудуется специальный канал, расположенный над полом. Канал должен располагаться у топки там, где уложен металлический лист, защищающий дерево от попадания углей.

Шаг первый. Для начала нужно соорудить специальный короб, который был бы примерно на 1/5 больше дымохода. Короб выводиться на улицу, а не под пол, иначе в парилке будут постоянно витать неприятные ароматы.

Обратите внимание! При расположении топки непосредственно в парильном помещении необходимо сразу два короба – второй будет конвекционным.

Шаг второй. Далее нужно обустроить специальный подиум возле стены, в которой проделано отверстия для притока воздуха. Для этого «ребром» выкладываются три ряда кирпича – один под стеной, второй посредине, а третий – у края.

Шаг третий. Производится кладка для печи высотой в 25 см до самого кирпичного экрана, в верхней части ее (кладку) нужно перекрыть. На месте непосредственног о расположения печи не нужно ставить два последних кирпича – так свежий воздух будет идти в саму печь. Торец нужно заложить кирпичом.

Шаг четвертый. Конвекционный короб должен доводиться до конца. На его торце устанавливается поддувало. Под него нужно обязательно что-то подложить, иначе она будет постоянно тереться о пол при открытии/закрыти и.

Шаг четвертый. После сооружения подиума можно устанавливать печь. Это лучше сделать на специальные металлические уголки, что позволит равномерно распределить нагрузку на короб. Осталось лишь обложить печь и установить экран с несколькими отверстиями. Эти отверстия и будут вентиляцией, которая позволит прогревать комнату горячим воздухом.

Второй этап. Отточная вентиляция

Технологию сооружения главного теплового насоса мы уже рассмотрели. Осталось лишь позаботиться об оттоке воздуха. Идеальный вариант – установить отточный короб диагонально по отношению к приточному, что позволит максимально эффективно вентилировать парилку.

Шаг первый. Если кирпичная рубашка одной из стен выходит, к примеру, в комнату отдыха, то необходимо просто вывести туда еще одну дверку. Так можно убить сразу двух зайцев: и воздух из парилки выводить, и предбанник обогревать (разумеется, если короб установлен правильно).

Шаг второй. Сооружение короба. Этот короб нужно сделать площадью 125 см² (+ 10%) и установить примерно в 30 см над поверхностью пола. Далее вентиляционный канал должен идти через стену к потолку и выходить на улицу.

Обратите внимание! Для сооружения конструкции можно использовать уже готовые вентиляционные коробы, обшив их после сборки вагонкой. Так изделия будут выглядеть естественнее, не отличаясь от общего фона.

О нагреве и вентиляции

Если при работе печи открыты нижние дверки, то воздух, проникая через них, прогревается и покидает помещение через верхние (но не полностью – некоторая его часть опускается и нагревается повторно). Нижнюю дверку следует открывать еще до растапливания печи, чтобы обеспечить ее «разгон».

Парилка при этом будет нагреваться до тех пор, пока горячий воздух не достигнет нижней части короба, после чего он начнет выдавливать более прохладный и тот, в свою очередь, выходит наружу и нагревает все, что попадается на пути. Так парилка одновременно вентилируется и нагревается, и именно так должна функционировать правильная вентиляция.

Обратите внимание! Конвекционные дверки открываются каждый раз, когда в парилке кто-то есть. Эти дверки, будучи соединенными с соседними помещениями, прогревают их.

В качестве заключения

Немногие знают, что при изоляции дымоходной трубы в бане они лишают себя еще одного источника тепла. Конечно, не стоит оставлять раскаленный дымоход в «голом» виде, необходимо сделать вокруг него кожух из кирпича, на втором ряду соорудив дверку-поддувало. А если сверху оборудовать вторую дверку, то выйдет самый настоящий тепловой насос, который будет и прогревать, и вентилировать помещение.

Видео – Парилка своими руками

Вентиляция в бане своими руками? - запросто, мероприятие под силу осуществить мужчине без профессиональных навыков. Почему вам вообще нужно следить за тем, как правильно сделать вентиляцию в бане? Ответ очевиден. Правильно устроенная вентиляция в бане влияет на поддержание температурного режима в раздевалке, моечной, парной, или комнате релаксации. Второе, но не менее существенное влияние, движение воздушных масс оказывает на безопасность деревянной конструкции и срок службы ее частей.

При проектировании банного комплекса и ее конструкции необходимо учитывать, что проветривание банного комплекса должно выполняться с учетом установленных правил, дополненных тонкими нюансами. Информации о том как сделать вентиляцию в бане своими руками, с подробными инструкциями, фотографиями и видеороликами, предостаточно. Основные этапы установки воздухообмена внутри банного пространства и паровой комнате мы изложим ниже.

Правильно устроенная вентиляция в бане гарантированно позволит поддерживать температуру на комфортном уровне внутри парной. Продлевая срок службы деревянных конструкций.

Работа системы вентиляции на основе известных законов физики, а также схема проветривания - понятна и не вызывает вопросов. Для выполнения условия циркулирования воздуха в постоянном режиме нам понадобится всего пара отверстий двух типов:

  • вытяжное;
  • приточное.

Поступление свежего воздуха в помещение обеспечит приточное отверстие. Наилучшее место расположения приточной вентиляции в бане – около печи, на высоте максимально близкой к полу. Подобная компоновка обеспечит быстрое нагревание поступающего воздуха, не позволяя ему охладить помещение, поддерживая постоянную температуру.

Схема движения воздуха внутри парной.

Щели вытяжки необходимы для удаления из парильного помещения перегретого влажного воздуха и окиси углерода (угарный газ). Вытяжные отверстия следует располагать напротив, максимально выше, немного ниже кромки потолка. Обе проушины желательно расположить напротив друг друга, для эффективного создания и поддержания непрерывного обмена воздуха.

Внимание! Не планируйте расположение вытяжного отверстия непосредственно в потолке! Дыра для выхода воздушных масс в потолочной части приводит к резкому охлаждению бани, не давая задерживаться горячим массам.

С концепцией локации приточно-вытяжных отверстий все ясно и в организации работ по устройству вентиляции в бане своими руками нет никаких проблем. Но задача поддержания высокой температуры в парилке и в то же время эффективное удаление отработанного воздуха и окиси углерода остается открытой.

Вы также должны обратить внимание, что вентиляция в бане должна работать на поддержание приемлемой температуры в помещениях для гигиенических процедур, в предбаннике, и других частях помещения: в гардеробной, в помывочной и в комнате отдыха. И если перед вами стоит задача по внедрению схемы вентиляции в парной своими руками, вы должны подумать о правильном выполнении работы.

Корректная схема циркуляции воздуха в бане

Основные типы вентиляции

Существует два основных типа проветривания:

  • естественное;
  • принудительное.

Какой из них выбрать, определяется в зависимости от дизайна бани и объема ее помещений.


Проветривание с применением электронного блока управления

Естественная вентиляция бани

Самостоятельно запускается в работу из-за разницы температуры и давления внутри комнаты и снаружи. Эффективность естественных потоков зависит от размещения отверстий для притока и выхода воздуха. Лучше и оптимальнее, когда отверстия подачи находятся вблизи пола. Расположите их на высоте 200-350 мм, рядом с печкой. Выхлопные трубы вытяжки лучше расположить на противоположной стене, ниже уровня потолка 150-200 мм.

Вентиляционные системы с естественным движением воздуха не подходят для вентиляции парной или сауны, так как холодный воздух в этом помещении аккумулируется внизу на полу, а горячий вверху. Нам же нужно, чтобы горячие потоки как можно дольше задерживались в парилке.

Настройка движения воздушного потока сопровождается трудностями, но при правильном расположении компонентов системы вентиляции своими руками, можно справиться с этой проблемой.


Естественное проветривание для парной не желательно, его целесообразно организовывать в зоне отдыха

Принудительная вентиляция

Такой род рециркуляции воздуха в парной русской бани или финской сауны можно разделить на два подвида:

  • Вентиляция контролирует температуру и влажность с помощью автоматизации электронной системы, путем автоматической регулировки подачи и фильтрации. Подобные системы дорогое удовольствие, и их использование часто не соответствует выделенному бюджету.
  • Комбинированная система вентиляции, предполагает совместное использование обычного естественного воздухообмена в сочетании с принудительным вентилятором.

Схема внутренних вентиляционных каналов в стене бани

Вентиляция в бане зависит от типа конструкции

Естественное движение воздуха при правильном расположении вентиляционных отверстий и их размерах соответствующим объему помещений хорошо работает в русской бане, собранной из круглых бревен или бруса.

Конструкция каркаса парилки – должна быть герметичного вида. Целесообразно в каркасных банях из бруса, использовать принудительную вентиляцию. Отдушины для подачи устраивают в наружной стене паровой комнат и должно дополнительно оснащаться нагнетательным вентилятором. В банных конструкциях из кирпичных или бетонных блоков возможно добиться качественного движения воздуха только посредством принудительной вентиляции.

В зависимости из какого материала сооружена баня, выбирается вентиляционная система.

Планируем вентиляцию в бане: тонкости и нюансы

Пред тем как переходить к выбору схемы вентиляции в бане и устройству ее дизайна своими руками, вам нужно понять тонкости и нюансы дизайна.

Осторожно! Даже незначительная ошибка в расположении отверстий подачи и отвода воздуха приводит к неприятным последствиям. В парилке или понизиться нужная горячая температура или увеличиться концентрация оксида углерода (угарный газ).

Вентиляционная система закладывается на этапе проектирования сооружений - планируются необходимые каналы и определяется местоположение втяжных и вытяжных окошек. Во время строительства бани, регулируемые окошки устанавливаются после декоративной обшивки помещения. Организацию обмена воздушных масс в помещении и вопрос «Как сделать вентиляцию в бане» необходимо решить на стадии проектирования.

Вентиляционные каналы гардеробной, ванной комнаты, парной, комнаты отдыха, а также отверстия для притока свежего воздуха и удаления смеси угарных газов в том числе влажных воздушных масс, должны быть смонтированы на соответствующих этапах строительства. На стадии окончательной отделки помещений устанавливаются клапаны и решетки для контроля размеров отверстий подачи и выхлопа и поперечных сечений вентиляционных каналов.

В основном, на эффективное функционирование вентиляции бани влияет два фактора:

  • размер вентиляционных окошек . Как приточные, так и вытяжные воздушные отверстия определяются количеством пространства, будь то гардеробная, моечная комната, парная или комната отдыха;
  • расположение щелей относительно друг друга.

1. Размер вентиляционных отверстий

Габариты щелей зависят от количества и объема комнат: гардеробной, парной, банной комнаты или салона отдыха. Необходимо подобрать оптимальный размер этих отверстий, а также обеспечить возможность его регулирования. Для регулировки зазоров в отверстиях установите дверную заслонку и решетку. Вытяжное отверстие делают примерно с такими же габаритами, как и размеры приточного проема. Во любом случае, «вытяжка» не должна быть меньше «подачи», иначе невозможно обеспечить полноценный отток влажного и угарного воздуха из парилки.

На фото слева. вентиляционное отверстие с ползунком для регулирования количества свежего воздуха. Имейте в виду, что при большом количестве вентиляционных окон тяжелее нагревать банное помещение до правильной температуры.

Большие окна вентиляции приводят к чрезмерному потреблению топлива или электричества. Кроме того, возникают проблемы с регулировкой поперечного сечения вентиляционных каналов. Трудно расслабиться, если постоянно приходится менять положение, каждой задвижки.

ВАЖНО! Габариты вентиляционного отверстия рассчитывается как 24 см2 на 1 м3 объема вентилируемой зоны. Для хорошего притока свежего воздуха снаружи, выпускная проушина должна быть больше, чем входящее.

Если площадь вентиляционных проушин недостаточна, температура, влажность и концентрация моно оксида углерода в помещении могут повышаться до критических уровней.


Необходимый габарит вентиляционного проема проектируется из расчёта 24 кв.см на 1 кубический метр объема бани

2. Расположение вентиляционных отверстий относительно друг друга

Функционирование любой системы вентилирования основано на замене массы горячего воздуха, холодным. Движение происходит под давлением холодного воздуха снаружи, так как он тяжелее. Остается только предусмотреть возможность регулировки направления потока горячего воздуха, поступающего из печи, установленной в бане.

По этой причине, проветривание в парной не ограничивается оборудованием одного отверстия для подачи. Необходимо планировать два окошка. Для оптимизации теплового потока достаточно с помощью клапана – задвижки отрегулировать в отверстиях зазоры определенной ширины.


Схематичное изображение размещения в парной отверстий вентилирования. Приток свежего и удаление загрязненных воздушных масс.

Вентиляция в русской бане

Собрать вентиляцию в бане собственными руками, легче, если придерживаться простого правила. Качественные показатели работы системы вентиляции в бане, закладываются на начальном этапе проектных работ. В бане циркулирующие воздушные потоки в помещениях, имеют резко выраженную разницу температур, нивелировать дискомфорт от этого смешения – вот основная задача.

ВАЖНО! Комфортная атмосфера в бане зависит не только от отсутствия резких изменений температуры «по горизонтали», т. е. при переходе из одной комнаты в другую: из комнаты релаксации в раздевалку или из парной в помывочную комнату. Необходимо синхронное смешивание воздушных масс в вертикальной плоскости: температура воздуха вблизи пола не должна быть значительно ниже температуры на уровне человеческого роста.


На микроклимат в бане непосредственное влияние оказывает количество, размер и расположение вентиляционных окошек.

Равномерность поступления, смешивания и удаления воздушных масс зависит от количества отверстий подачи и выхлопа, их размера и местоположения относительно друг друга, а также нагревательных устройств и оборудования дополнительных устройств.

Блок-схема вентиляционного устройства в бане

Любая схема вентиляционной системы в бане разработана с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, особенно парилки, подвергаются воздействию воды и пара, поэтому требуется периодическое проветривание и сушка. Но проветривание и сушка будут неэффективными, если не будут организована надлежащая вентиляция в бане. Правильная и непрерывная вентиляция паровой комнаты значительно снижает последствия поглощения древесиной влаги.


Вентиляция в бане контролирует температуру, влажность и свежесть воздуха в парной.

Вентиляция пола в бане своими руками

Воздушный обмен в банях и саунах в том числе обеспечивает вентилируемый пол.
в постоянном контакте с водой утрачивают внешний вид и приходят в негодность спустя 4 года. Требования к вентиляции организуемые посредством пола:

  • необходимо создать поток, и сделать небольшое отдушину в фундаментной части постройки;
  • укладывать пол следует, оставляя промежуток между досками 1 см;
  • расположить отверстия приточного воздуха в параллельных стенах (не забывая защищать регулировочные решетки от грызунов);
  • желательно заставить печь работать как дополнительная вытяжка, для этого надо спланировать уровень чистового пола выше поддува;
  • необходимо после завершения водных процедур, оставить дверь в парилку открытой, пока пол в комнате не станет сухим.

Вентиляция в бане – общая схема системы

Вентиляция в предбаннике бани

В предбаннике отсутствует прямой контакт с водой. Именно поэтому, сделать вентиляцию своими руками в помещении гардероба, вооружившись фотографиями и видеороликами с инструкциями, не составит труда.

Используйте естественную или гибридную вентиляцию. Используйте вентилятор для подачи свежего воздуха. Установите вентиляционные отверстия с проветривателями, которым необходимо прямой доступ к улице и силовое соединение кабелем с электропитанием.


В предбаннике допускается естественная и комбинированная вентиляция.

Вентиляция в моечной зоне

Для оптимизации воздушного обмена в моечной комнате, используется система принудительной вентиляции. Она приводится в действие электродвигателем. Воздушный поток удаляется в направлении вестибюля (тамбура). Канал подачи и вывода воздуха монтируют с одинаковым сечением. секцию. Входящие отверстие располагают над уровнем земли (2 м) и выход трубы отвода выводят на крышу.

Вентиляция в парной бани

Особые требования предъявляются к микроклимату помещения парилки. Парную необходимо быстро прогревать, при этом соблюсти оптимальный уровнем влажности и без сквозняков. Таким образом, для парной очень важно фактическое положение и размеры каналов впуска и выпуска, которые используются в строительстве бани.

Чтобы регулировать приток и отток воздуха, достаточно задвижек в вентилируемых проемах. Большое объем пространства скорее всего потребует применение нагнетательного или вытяжного вентилятора.


Схема: вентиляция в парной

Мы привели типичные принципиальные схемы проектирования вентиляции в бане. Видео и изображения, прилагаемые инструкции, обязательно помогут тем, кто хочет самостоятельно построить банный комплекс. Желаем вам скорейшего воплощения мечты в конкретные формы!

Вентиляция в бане - это не только комфорт, но и насущная необходимость. Она нужна и во время банных процедур и после них:

  • В процессе важно, чтобы никто не угорел . Опасность отравления угарным газом существует всегда - это результат неполного сгорания топлива. Поэтому вентиляция нужна для безопасности людей в бане.
  • Помимо этого воздух, который вдыхается и выдыхается, становится «отработанным» , и его нужно удалять, замещая новым, с большей долей кислорода.
  • Регулировать температуру, следя за состоянием людей, тоже можно с помощью вентиляции, особенно, когда нужно сделать это экстренно.
  • Любая печка работает за счет кислорода (горение - это окисление), поэтому и ей нужна вентиляция. А при грамотном устройстве можно получить еще и экономию топлива .
  • И, наконец, просушка после, от которой напрямую зависит долговечность строения, особенно его деревянных частей. Вентиляция способна стать хорошей профилактикой грибков и гниения .

При этом банная вентиляция достаточно сложна и разнообразна по устройству. Конечно, вопрос можно свести к финансовым вложениям, но на деле нужен просто хороший спец по вентиляции, который найдет оптимальное решение в каждом конкретном случае. Мы же рассмотрим все возможности и особенности устройства .

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

  • принудительная или естественная;
  • вытяжная, приточная или приточно-вытяжная;
  • местная или общеобменная .

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой - местная вентиляция, а отдушины - часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная - свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача - рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с (8 типов).

Полезное видео

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие - вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО! Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот.

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая - части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться . Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

  1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
  2. Во время парения окошки приоткрываются по необходимости.
  3. После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен (10+ разных схем).

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба - по диагонали от печи. Материал - лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она - тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет .

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня - это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения .

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения - воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур - с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Для проливного (мокрого) пола вентиляция особо важна . Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Вентиляция фундамента бани

Собственно, с нее все и начинается, потому что она монтируется при закладке фундамента. Для этого берутся обрезки асбоцементных труб, заполняются песком и в таком виде закладываются среди арматуры, крепясь вязальной проволокой между прутьев на высоте от 5 до 12 см над уровнем грунта. После распалубки песок удаляют.

Всего таких отверстий может быть два, заложенные на противоположных сторонах цоколя. Однако в реальности надо учесть целый ряд разнообразных факторов, от которых в итоге зависит и количество отверстий, и их диаметр. Кстати, обычный диаметр - 11 см.

Полезное видео

Посмотрите, к чему может привести отсутствие продухов для вентиляции пола и фундамента:

Перед проектированием вентиляции берутся в расчет:

  • удаленность бани от водоема;
  • расположение (на возвышенности или в низине);
  • окруженность другими постройками со всех сторон;
  • роза ветров данного участка;
  • площадь бани.

Понятно, что если баня в низине или вокруг сплошные строения, надо делать больше отверстий и даже со всех сторон. Также можно увеличить диаметр, но поставить решетку-жалюзи или заслонку.

ОСТОРОЖНО! Грызуны могут проникать в незащищенные продухи, поэтому рекомендуется также затягивать их металлической сеткой.

Отверстия, снабженные заглушками, обычно оставляют закрытыми во время процедур, но для просушки их открывают.

Вентилирование разных помещений бани:

В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.

мойки

Моечное отделение - самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.

Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.

парилки

чердака

Чердачная вентиляция - это особая песня. Она делается на этапе установки кровли.

1- перекрытие 2- софиты 3- конёк крыши

ВАЖНО! Неверно мнение, что для вентиляции чердака достаточно по окошку на фронтоне. Эти окошки не заменят приточно-вытяжную систему в кровле.

Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные - на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.

Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные .

Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.

Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.

Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.

ВАЖНО! Эффективность аэраторов будет выше, если устанавливать только обычные или только коньковые.

Вентиляторы для подкровельного пространства используются приточные. Особое внимание уделяется проводке, дабы она не стала причиной возгорания.

бани в подвале или цокольном этаже дома

Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.

Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.

Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем . Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.

Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.

Хорошим вариантом будет выбор вентиляции басту - это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.

душевой

При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки.

Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)

предбанника

Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане . Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний - за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.

Вконтакте

Положительное воздействие регулярных банных процедур на организм неоценимо. В то же время, баня – это не просто здоровое, это еще и душевное времяпрепровождение, отдых и посиделки. Однако всю пользу легко перекроют сложности, которые непременно появятся, если в бане отсутствует эффективная вентиляция.

Важность системы

Еще в старину зодчие понимали, что отсутствие свежего воздуха в бане способно довольно быстро вызвать возникновение сырости, плесени, спор грибков, что неминуемо ведет к разрушению конструкции. Именно поэтому еще в древности строители оставляли между бревнами небольшие щели – они способствовали улучшению воздухообмена и качественной вентиляции. В наши дни на смену этим примитивным технологиям пришли современные эффективные системы, которые требуют затрат сил, средств и времени на планирование и монтаж.

Некоторые домовладельцы пропускают этот этап работ, но это очень большая ошибка, поскольку уже спустя пару лет такие строения попросту придут в негодность из-за постоянно повышенной влажности, а если баня построена по каркасной технологии, то срок ее службы будет и того меньше. Первым признаком начавшегося разрушения станет затхлый запах, который будет наиболее ощутим в момент растопки печки. Это сведет на нет любое удовольствие от процедуры. Нахождение в такой парилке не только неприятно, но и довольно опасно для жизни и здоровья, поскольку в воздухе скапливается угарный газ, споры грибков и плесени, которые провоцируют развитие опасных заболеваний бронхолегочной системы.

Эффективная вентиляция в бане непременно должна соответствовать основным требованиям и принципам безопасности:

  • Правильное перераспределение воздушных масс. Как известно из школьного курса физики, высокотемпературные воздушные массы устремляются вверх, а холодные, наоборот, опускаются. Поэтому потоки следует направить так, чтобы ноги не замерзали, а на лежаках была комфортная температура.
  • Поддержание заданного уровня нагрева в парилке. Вентиляция ни при каких обстоятельствах не должна нарушать функциональности парилки, то есть недопустимо охлаждение воздуха.
  • Применение гидростойких материалов. Для обустройства парных и организации вентиляции в них необходимо использовать материалы, устойчивые к влажности и повышенным температурам.

Основная трудность создания эффективной системы воздухообмена состоит в том, что перед ней стоит задача быстрого удаления горячего влажного воздуха из всех участков бани, но при этом требуется не допустить понижения температуры в горячей парилке, поэтому современные системы, как правило, используют установку вытяжек, которые не допускают задувания холодного воздуха с улицы. Наличие таких систем имеет принципиальное значение для строений, оборудованных твердотопливными и газовыми печами, поскольку подобные схемы нуждаются в большом объеме кислорода для поддержания процесса горения.

Как это работает?

Качественная вентиляция в парном помещении состоит из проветривания и полной просушки всех функциональных зон, а также стен, полов, мансарды и всего подкровельного участка. Вытяжные отверстия на чердаке выполняют в виде небольших окон, а также аэраторов либо софитов – это во многом зависит от варианта кровли и материалов ее изготовления. Если строение утепляется, то дополнительно монтируют контробрешетку, которая позволяет добиться вентиляции между слоем термоизоляционного материала и прочими слоями кровельного пирога. Она же устанавливается для проветривания конструкций стен, что очень важно для предотвращения образования конденсата в бане.

А вот для наилучшей просушки полов применяют систему залпового проветривания либо устраивают вентилируемый пол. Подобные варианты стоит предусмотреть еще на стадии планирования строительных работ. Для этого настилают черновой пол и заливают бетоном под углом, затем укладывают доски таким образом, чтобы между ними оставались небольшие зазоры, через которые и удаляется чрезмерная влага.

Следует отметить, что абсолютно все комнаты бани нуждаются в проветривании: парилка, мойка, комната отдыха, а также другие помещения. Для того чтобы вентилирование было наиболее эффективным, следует заранее подобрать такую схему, которая будет соответствовать особенностям бани и условиям ее эксплуатации.

Опытные строители не советуют проводить сложные вентиляционные системы и рекомендуют отдать предпочтение самым простым и привычным методикам , которые могут подойти для каждого отдельного случая. Здесь на 100% верно утверждение о том, что чем проще – тем лучше, да и по своей стоимости такой вариант обойдется гораздо дешевле.

Принцип действия вентиляции базируется на законах физики. Как правило, в подобных помещениях вырезаются 2 окна: одно из них отвечает за поступление свежего уличного воздуха, а второе позволяет выйти перегретому и влажному наружу. От того, как расположены эти окошки по отношению друг к другу, и зависит во многом, в какую именно зону комплекса и с какой интенсивностью будет проникать воздух, нагретый от топки, поскольку он перемещается под воздействием холодных поступающих с улицы воздушных масс. Это объясняет тот факт, что в некоторых банях вместо единственного выходного отверстия вырезаются два, что обеспечивает возможность перенаправить тепловые потоки в желаемом направлении.

Принципиальное значение имеют и габариты окошек, а также наличие возможности полного либо частичного регулирование просвета. Для этого на них закрепляют специальные задвижки, позволяющие прикрыть любые открытые щели.

Очень важно произвести правильные расчеты окна с учетом размеров помещения. Если окошки будут слишком большими, то парная попросту не сможет прогреться до требуемой температуры и придется затрачивать большее количество электроэнергии. А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды.

Размер и месторасположение вентиляционных окон в первую очередь влияет на попадание и равномерное перемешивание воздуха, а также его удаление из перегретого помещения. Что касается неравномерности распределения температур в различных участках парной, то полностью избежать этого явления не получится, но можно добиться того, чтобы эффект был незаметен посетителям парной и помывочной и не вызывал никакого дискомфорта.

Виды

Качественное вентилирование банных помещений продлевает срок использования парной до 50 лет и даже больше. Вариант вентиляционной системы в каждом случае подбирается индивидуально и во многом определяется местоположением строения и материалами, которые были использованы при его строительстве. Все разработанные на сегодняшний день варианты обустройства вентиляции по основному принципу работы разделяются на естественные, принудительные, а также комбинированные.

Естественная вентиляция предполагает, что смена воздуха осуществляется благодаря беспрепятственному поступлению потоков извне, их перемешиванию с воздушными слоями парных помещений и выведению отработанного через специальные отверстия.

Принудительная система основана на использовании вентиляторов. Как правило, их устанавливают на вытяжку и гораздо реже – на приток. Обычно вентиляторы устанавливают не только в парной, но и в моечной комнате, а также в комнате отдыха.

Комбинированный вариант, как и следует из названия, включает элементы естественной и принудительной вентиляции.

Среди популярных схема наибольшим распространением пользуется «басту». Она предполагает формирование небольшого отверстия с регулируемой задвижкой, которое работает на приток и обычно располагается за печью либо под ней.

В качестве дополнительных элементов над печкой обустраивают отдушины, которые управляются при помощи задвижки и клапана – именно через них попадает воздух снаружи сквозь продухи из подпола. Обычно отверстие подобного короба в течение некоторого периода остается закрытым, однако как только появится потребность снизить уровень влажности в бане, оба вытяжных клапана открываются. Эту схему можно было бы считать идеальной, если бы не некоторые ее ограничения. К сожалению, она подходит далеко не в каждом случае, поэтому в некоторых ситуациях более предпочтительным вариантом вентиляции становится монтаж вытяжной системы – для этого в нижнюю часть короба крепят вентилятор. Если установить его в приточном отверстии за печкой, то можно получить приточный тип вентиляции.

Существует еще одна схема, которую довольно часто используют в парилках – при ней влажный перегретый воздух выводится из пространства парной через верхние и нижние отверстия, оборудованные клапанами, а поступление свежего воздуха происходит через отдушины в полу под топкой. С внешней стороны здания такие отверстия между собой соединены специальным вентканалом. Реже в банях обустраивается вытяжка, при которой работает один-единственный канал для захода воздушных струй и один для их удаления, при этом оба обустраиваются на единой высоте от уровня пола: одно размещается за печью, а второе – напротив на противоположной стене. Эта система требует обязательного монтажа принудительной вентиляции.

Самый неудачный способ предполагает обустройство и притока и вытяжки по одной стороне напротив топки. В подобной системе свежий воздух, проникающий с улицы, ищет дорогу к печи и во время своего движения натыкается на ноги парящихся. Таким образом создается сквозняк, который существенно снижает уровень комфорта от пребывания в парной. Тем не менее, такое обустройство тоже встречается довольно часто, когда нет технической возможности сделать отверстия с разных сторон помещения.

Материалы

На выбор вентсистемы бани во многом оказывает влияние тип строения и тот материал, из которого оно выполнено. Если баня оборудована в отдельно расположенном строении, то довольно просто спланировать и установить наиболее предпочтительный тип вентиляции. Но если баня имеет общую стену с жилыми комнатами, то к вентиляции надо отнестись особенно тщательно, чтобы не допустить переувлажнения и загнивания стены.

Система вентиляции в банях второго типа может быть только принудительной, то есть она в обязательном порядке должна включать вентилятор, который будет способствовать эффективной просушке стены. Вентиляция бани может быть соединена с элементами общедомовой вентиляции либо самостоятельно выходить на улицу. Вентканалы в каркасных постройках обустраивают непосредственно в стенах, а позже выводят на кровлю или даже выше. Для максимального притока воздуха монтируют функциональные продухи в фундаменте или устанавливают вентиляционный клапан.

Особенность построек по каркасной методике такова, что стены в них покрыты большим количеством теплоизоляционных слоев, что полностью исключает возможность обустройства естественной вентиляции. Именно поэтому самым оптимальным вариантом здесь будет создание приточно-вытяжной системы вентилирования. Для того чтобы воздухообмен был наиболее качественным, используют создание двух каналов: один размещают около пола и дополняют вентилятором, он используется на приток, а второй служит для отведения отработавшего воздуха – его монтируют чуть выше. Проемы таких отверстий закрываются заслонками.

В банях, построенных из газоблоков и пеноблоков, в связи с индивидуальными особенностями материала обустраивают оцинкованные воздуховоды. Для этого приобретают уже готовые трубы, некоторые даже делают их из простых канализационных. Некоторые мастера создают вентканал самостоятельно из оцинкованных листьев, предварительно придав им необходимую конфигурацию и надежно загерметизировав места стыков. Как правило, в таких строениях воздуховоды прокладывают поверх боковых стен.

Проще всего устроить вентиляцию в русской классической бревенчатой бане. Здесь имеет смысл оборудовать систему естественной вытяжки. Если древесина дышащая, между бревнами от пола до нижнего края сформированы зазоры, а во всех помещениях бани предусмотрены окна, то проведение дополнительных вентиляционных конструкций не потребуется. Однако, нередко возникает проблема создания оптимальных пропорций между поступающим извне и уходящим на улицу воздухом. Чтобы предотвратить возникновение сквозняков и не «отапливать улицу», специалисты рекомендуют дополнительно хорошо утеплить баню и обустроить внутри теплоизоляционного материала небольшие отверстия со специальными клапанами, которые служат для поступления и выведения потоков.

В строениях из древесины часто используют способ залпового проветривания, при котором единовременно открывают все окна и двери.

Постройки из кирпича изначально не предусматривают возможности воздухообмена, поэтому любая естественная вытяжка здесь абсолютно исключена. Из-за этого планировать вентиляцию следует еще на этапе составления проекта строительства. При этом важно точно представлять, какое число парильщиков будет принимать банные процедуры. Если баня строится для небольшой семьи, то можно просто оформить небольшое приточное отверстие возле печи и вытяжное под потолком, а если сооружение ориентировано на большую компанию, то следует отдать предпочтение принудительным вариантам.

Как изготовить самостоятельно?

Для того чтобы создать в парилке и других банных помещениях комфортные условия, необходимо грамотно обустроить систему вентилирования. Провести ее в бане можно и своими силами, и с привлечением специалистов. Для этого понадобится проект работ, материалы и инструменты, а также немного сил и времени.

Что понадобится?

Для монтажа вентиляционных каналов в бане нужна подготовка. В работе понадобятся комплектующие:

  • несколько вентиляционных клапанов;
  • задвижка;
  • металлическая решетка;
  • антимоскитная сетка;
  • короб вентиляции;
  • гофрированный воздуховод;
  • гигрометр;
  • вентилятор;

  • термометр;
  • скотч металлизированный;
  • хомут;
  • пена монтажная;
  • герметик;
  • крепежные элементы;
  • декоративные накладки для облицовки входных и выходных отверстий.

Кстати, последние широко представлены в любом магазине в самых различных цветах и текстурах, поэтому приобрести оптимальный вариант не составит никакой проблемы. Вентклапаны устанавливают на вытяжные и приточные отверстия. Они могут отличаться по форме, а также по размеру и материалу изготовления. Задвижки используют для того, чтобы оперативно открывать или закрывать отверстия. Они изготавливаются из самых различных материалов, а некоторые домашние мастера даже делают их своими руками, причем по крепости и прочности фиксации они ничем не уступают магазинным вариантам.

Решетка с сеткой, как и в обычных домах, необходима для того, чтобы создать барьер на пути насекомых и грызунов, чье присутствие крайне нежелательно ни дома, ни в бане. Чаще всего их делают из металла, но встречаются варианты, выполненные из жаростойкого пластика.

Короб, как правило, крепят с внешней стены, но если технической возможности для этого нет, его попросту прокладывают по верху. Такое расположение характерно для строений из газобетона. Некоторые изготавливают короб самостоятельно, используя для этого гофротрубы. Имейте в виду, что пластиковые варианты не подойдут для парных помещений, поскольку под воздействием высоких температур большинство видов пластика начинает деформироваться.

Вентилятор в парной применяется как на приток, так и на вывод отработанного воздуха. Оптимально, если в комнате он будет работать лишь в общем направлении. Такое устройство следует приобретать в жаропрочном варианте, который специально производится для финских саун и бань. Термо- и гигрометр применяются для того, чтобы использование бани было максимально практичным. К примеру, в системах с принудительным вентилированием довольно часто ставят термодатчики, которые анализируют реальное состояние воздуха и в зависимости от его рабочих показателей открывают приточный кран или запускают вытяжку.

Планировка при строительстве парилки

Оптимально, если вся вентсистема продумывается заранее – еще на этапе проектирования здания. Чтобы выбрать максимально подходящую конструкцию, стоит заострить внимание на некоторых нюансах монтажных работ. Вентиляционная система, как правило, закладывается на этапе строительства бани, именно в это время прокладываются все необходимые каналы и формируются проемы, в которые они позже будут замуровываться либо к которым будут крепиться. Сами регулируемые окна фиксируют лишь после выполнения работ по декоративной отделке комплекса.

Все вентпроемы обычно имеют идентичный размер, при этом если стоит задача усилить степень оттока воздуха, то вытяжное окошко делают чуть более крупным, чем приточное, но ни в коем случае не наоборот. Формирование вытяжного отверстия с диаметром ниже, чем у приточного, не допускается категорически, потому что такая конструкция может создать угрозу для жизни и здоровья пользователей.

Непременно в системе должны быть предусмотрена заслонки и задвижки, причем последние считаются наиболее предпочтительным вариантом, поскольку они позволяют закрыть отверстия с наибольшей герметичностью без образования каких-либо щелей. Регулируемые задвижки важны еще и потому, что приток воздуха зависит не только от размера окна, но и от времени года. Зимой, когда за окном превалируют отрицательные температуры, холодные воздушные массы более интенсивно проникают в помещение бани, именно поэтому в осенне-зимний период окна открывают частично, тем самым задерживая поступления больших объемов морозных воздушных масс.

Что касается вентиляционного окна, то размер его поперечного сечения вычисляют, отталкиваясь от объема парной комнаты. Условно принят норматив, в соответствии с которым площадь окна должна соответствовать 24 см2 на каждый кубометр пространства. Если расчеты выполнены с нарушениями и отклонениями в ту или иную сторону, то помещение будет слишком сильно проветриваться либо же наоборот.

Еще на этапе проектирования бани следует помнить о том, что окошки вентиляции не должны располагаться ровно друг напротив друга на одном уровне. В этом случае теплые массы воздуха не будут иметь нормальной циркуляции и не смогут охватить все требуемые участки прогрева. Отверстия для вытяжки следует располагать немного ниже уровня потолка. Это связано с тем, что теплый воздух поднимается вверх. Если в системе присутствует выход для перегретых потоков воздуха, то они эффективно выводятся наружу, а если отверстия располагаются низко, то отработанный воздух не может найти места для выведения и общий микроклимат в помещении становится некомфортным.

Отдельно следует предусмотреть вентиляцию пола, поскольку при постоянном контакте с водой деревянные поверхности уже через 3-5 лет теряют свои эксплуатационные характеристики, поэтому к вентилируемому полу предъявляются важные требования:

  • для формирования возможности появления потока в фундаменте необходимо соорудить небольшие отдушины;
  • пол следует настилать таким образом, чтобы между досками оставались щели размером до одного сантиметра;
  • чистовой пол необходимо уложить непременно выше уровня нахождения поддувала, что способствует тому, что печь начинает работать как дополнительная вытяжка;
  • после приема банных процедур следует оставлять входную дверь полностью открытой до тех пор, пока пол не просохнет.

Что касается предбанника, то здесь обустроить вентиляцию легче всего, поскольку в таком помещении отсутствует непосредственный контакт с водой. Как правило, здесь формируется комбинированный либо естественный способ вентилирования, когда прохладный воздух сквозь приточный канал поступает внутрь, а выводится при помощи вытяжного механизма парной комнаты, куда попадает под действием вентилятора.

Кроме того, здесь допускается монтаж проветривателей, для чего может потребоваться подключение к сети электрического тока и выход на улицу..Что касается моечной комнаты, то здесь обычно сооружают принудительную вентиляцию, а воздухообмен здесь происходит при помощи электромотора.

Организуем вытяжку в уже построенной бане

Еще древние зодчие, далекие от законов физики, изобрели способ вентиляции, который основывался на создании естественной тяги. В зависимости от того, как топилась баня – по-черному или по-белому, зависело и то, куда выводился нагретый воздух. В первом случае печка не функционировала во время непосредственного парения, поэтому для вентилирования использовались открытые окна и двери. Белая схема предусматривает строительство дымохода. Как уже говорилось, закладывать основные элементы системы воздухообмена следует еще на этапе строительства, однако бывают варианты, когда возникает необходимость оборудовать вытяжку в уже построенном корпусе.

Чтобы это сделать, следует пробить отверстия прямо в стенах и дополнить их специальными заглушками. Одно отверстие пробивается в районе поддува печи, а второе – возле потолка на противоположной стороне. Безусловно, это проще всего сделать, если баня построена из бревен. Если здание построено из газобетона и тем более из кирпича, то сформировать отверстия и обустроить вытяжку будет гораздо проблематичнее, поскольку в процессе таких работ можно нарушить целостность стен совсем не там, где следует, и риск разрушения бани в целом при этом довольно велик. Именно поэтому не стоит самостоятельно делать вентиляцию в уже эксплуатируемых банях. Доверьте эти работы профессионалам, которые имеют необходимые навыки и специальные инструменты. Но если все же твердо намерены сделать все работы самостоятельно, изучите пошаговое руководство.

В заключение следует еще раз отметить, что базовые принципы создания эффективной вентиляционной системы во многом зависят от габаритов бани и материалов, из которых они выполнены. Однако, в любом случае существует ряд требований, которые необходимо соблюдать вне зависимости от указанных параметров. Каждая парилка должна иметь не менее двух отверстий. Одно используется на приток, второе -на выведение воздушных масс. Если вы заранее планируете вытяжку в строящейся бане, то сможете избежать серьезных неполадок при монтаже вентиляционной системы, которые могут вызвать нарушения воздухообмена в парной зоне.

Абсолютно недопустимо, чтобы установленная вентиляция создавала следующие проблемы:
